Om
Voltage converter 24V-12A 1A är ett tillvalskort med en utgång.
Envägsriktat, 24 volt till 12 volt.
Plint för enkel inkoppling av 24 V.
En lastutgång, max lastström: 1 A.
Färgkodat kablage för enkel inkoppling av 12 V last.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Montering i batteribackup
Kortet behöver inte monteras på plåt eller plasthållare. Kortet skruvas direkt med kabel på lastutgång på moderkortet eller vid applikation som behöver 12 V.

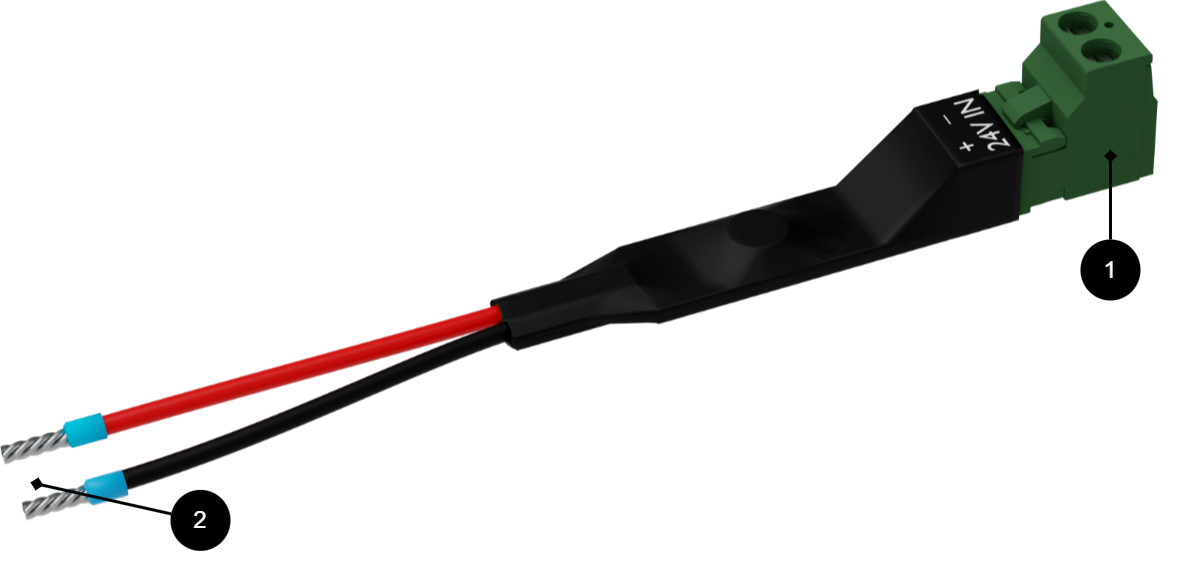

Kortbeskrivning och inkoppling
Nr | Förklaring |
|---|---|
1 | 24 V in. Kablage från moderkort medföljer ej - använd 4mm2. Notera +/--märkningen vid plinten. |
2 | 12 V ut. Rött= plus, svart = minus. |
Viktigt
Kortet är envägsriktat. Det går endast att omvandla 24 V till 12 V.
Produktblad
Produktblad

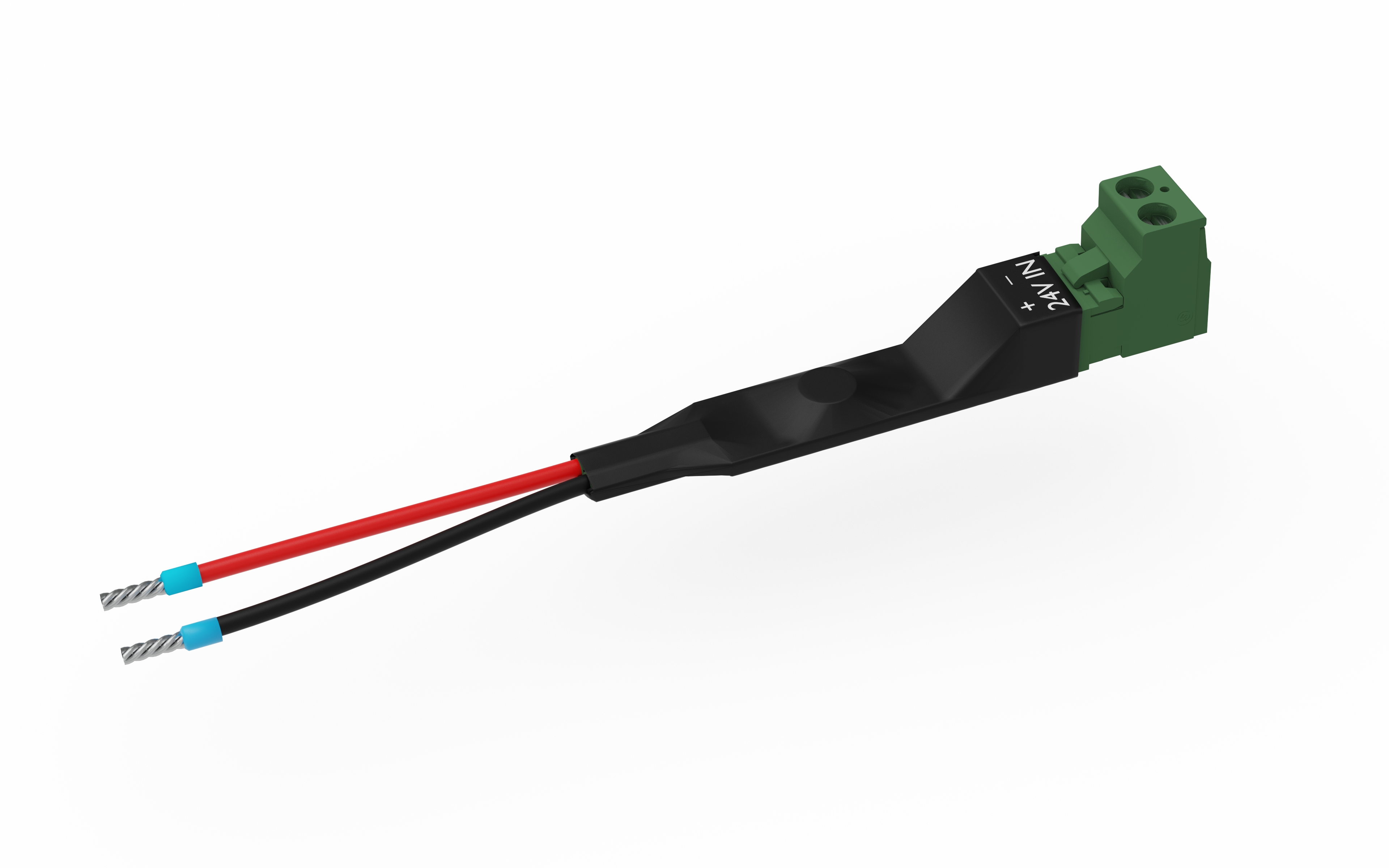

Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
Voltage Converter 24V-12V 1A | A-VC002401A01LM01 | 52 137 54 |
Benämning
Tillval för spänningsomvandling från 24 V till 12 V. Max 1 A lastström.
Om
Produkten omvandlar 24 V till 12 V och passar utmärkt till att använda att driva en applikation som kräver 12 V.
Teknisk beskrivning
Kortet ger 0,8 A kontinuerligt, 1,0 A i peak (kortvarigt).
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 12 V DC.
Strömuttag: 1 A.
Utgångar
En utgång.
Kapsling, utförande
Produkten saknar kapsling och monteras i existerande kapsling.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
Spänningsomvandlare 24V-12V 1A | 0,09 kg, (9 gram) | 0,1 kg |
Installationskrav
Produkten skall installeras i kompatibel produkt från Milleteknik.
Kompatibilitet för produkter
24 V strömförsörjning från Milleteknik med minst en ledig (24 V) lastutgång.
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Hållbarhet och regelefterlevnad: | REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg. SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral. Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Benämning | Verkningsgrad (%) [a] | Standby-förbrukning, typisk (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet. | |||||||||||||||||||||||||||||||||||||||||||||||||
-1 | 0,01 W | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Vid nominell last. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-13
