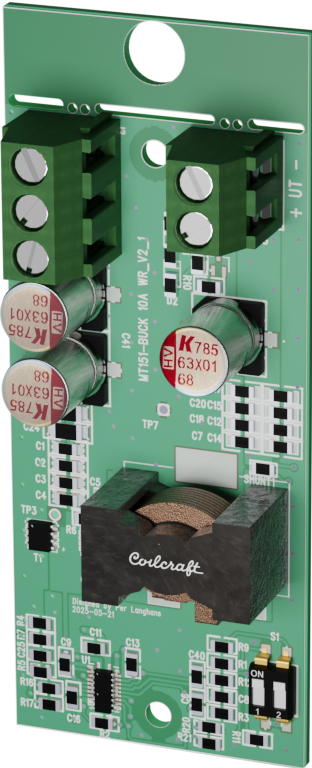

Jännitemuunnin WR 48-24-12V

Syöttöjännite (V)

[sv] 48, 24, 12 V DC.

Lähtöjännite (V)

[sv] 24, 12, 6, 5 V DC.

Tarvikkeet

Ulkokaapit.

[sv] Används där annan, lägre, spänningsnivå krävs för att driva exempelvis dörrläsare, lås och andra anslutna enheter

✔

[sv] Matningsspänning

[sv] 48, 24, 12 V DC.

[sv] Standbyförbrukning

[sv] 0,53 W

[sv] Spänning ut

[sv] 24, 12, 6, 5 V DC.

[sv] 24 V

[sv] 2,3 A

[sv] -

-

[sv] 12 V

[sv] 3,7 A

[sv] 5,5 A

-

[sv] 6 V

[sv] 7,5 A

[sv] -

[sv] 4,0 A

[sv] 5 V

[sv] 7,7 A

[sv] -

[sv] 4,9 A

[sv] 24 V

[sv] 1,8 A

-

-

[sv] 12 V

[sv] 3,0 A

[sv] 4,4 A

-

[sv] 6 V

[sv] 6,0 A

-

[sv] 3,2 A

[sv] 5 V

[sv] 6,2 A

-

[sv] 3,9 A

Kuormituslähtöjen lukumäärä

Viestintä

✘

Ei tiedonsiirtoa ylätason järjestelmään.

Hälytyspalaute virtalähteeseen

✔

Merkkivalot/LEDit

✔

Kotelo

Ei ole koteloa

Tuotteessa (lisävarusteena yhteensopivaan tuotteeseen).

✔

Asennus laitteeseen.

✔

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Kuljetuslämpötila (ilman akkua)

−30 °C... +70 °C

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Varastointilämpötila ilman paristoja

−20 °C... +60 °C

ECO

M, L

2,4

ECO, NEO, NOVA

FLX S

2

EN54, NEO, NOVA

FLX M

3

NEO, NOVA

FLX L

3

19 rack module holder

4U

8

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille

Takuuaika^[a]

[sv] Produkten har två (2) års garanti mot tillverkningsfel.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika^[b]

5 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

Ympäristö

Sisäympäristöluokka 1.

Käyttölämpötila (suositus)

+15°C... +25°C

Käyttölämpötila (sallittu)^[a]

+5°C... +40°C

Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti

✔

Huoltovapaa.

CE.

CE-merkintä (EY) 765/2008 mukaisesti

EMC

EMC-direktiivi 2014/30/EU

Sähköturvallisuus (LVD)

Pienjännitedirektiivi 2014/35/EU

Rakennustavarailmoitus

✔

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

✔

Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

✔

Kyllä, lyijy, 7439-92-1/231-100-4

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

✔

Kyllä, katso DoC osoitteessa www.milleteknik.se

WEEE

2012/19/EU

✔

Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

✗

SCIP-numero

2008/98/EY

✔

Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✔

Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina

[sv] Tenn i lödningar i kretskort som köps in via svensk leverantör.

Sisältää nanomateriaaleja:

EY 1272/2008

✗

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.^[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Valmistaja^[a]

Milleteknik AB

Tullinimike

[sv] 85044095^[b]

Alkuperämaa

Ruotsi

Ruotsi

✔

✗

Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.

Norja

✔

✔

Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)

Suomi

✔

✗

Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)

Tanska

✔

✗

Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)

Saksa

✔

✗

Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C
