Power Supply 24V 1A | AGG 2410-B2 | 5269796 |
Virtalähde on sarja virtalähteitä pienessä, kestävässä ja lukittavassa kotelossa.
Tuotetta käytetään, kun 230 V on muutettava 12 V:ksi tai 24 V:ksi, mutta varatehoa ei tarvita sähkökatkon sattuessa.
Ensisijainen hakkurivirtalähde lukittavassa kotelossa kiinteään seinäasennukseen.
Lastin poistopaikka.
Stabiloitu ja suodatettu jännite.
Säädettävä lähtöjännite +/- 10%.
Lue tämä ensin!
Jos mahdollista, jätä 100 mm vapaata tilaa.
Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.
Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.
Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.
Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.
Kaikki tiedot voivat muuttua.
Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.
Käyttöohjeet alkuperäisessä.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Yleiskatsaus
24 V virtalähde mahtuu pienempään koteloon (B2).

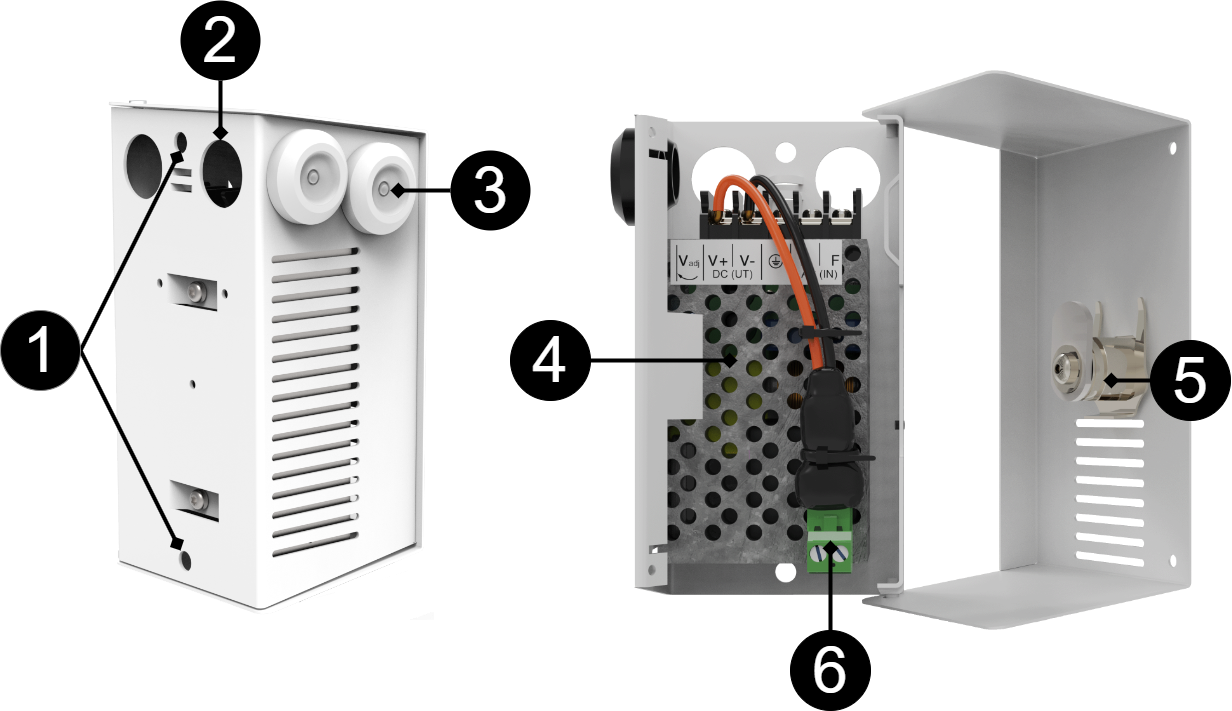

Ei | Selitys |
|---|---|
1 | Ruuvinreiät seinäkiinnitystä varten |
2 | Kaapeliholkit takana (saatavana vain B2-kotelossa) |
3 | Kaapelin sisääntulot |
4 | Virtalähde |
5 | Lukko |
6 | Liitin 24 V liitäntää varten. |
Liitännät
Virtalähteessä 24V 1A ja virtalähteessä 12V 2A on liitäntäliitin helpottamaan kytkentää.
Virtalähde 24V 1A ja virtalähde 12V 2A.

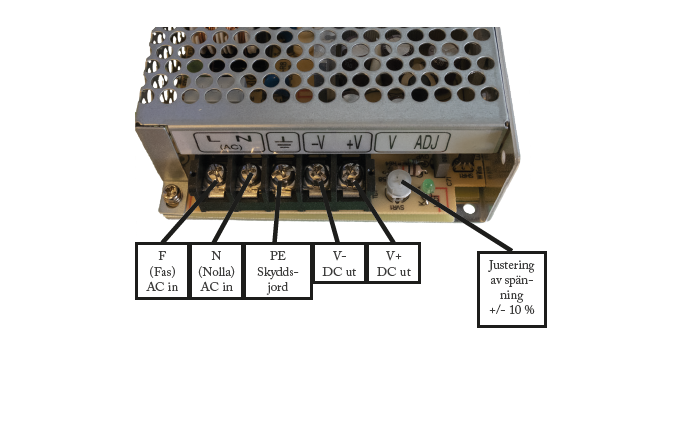

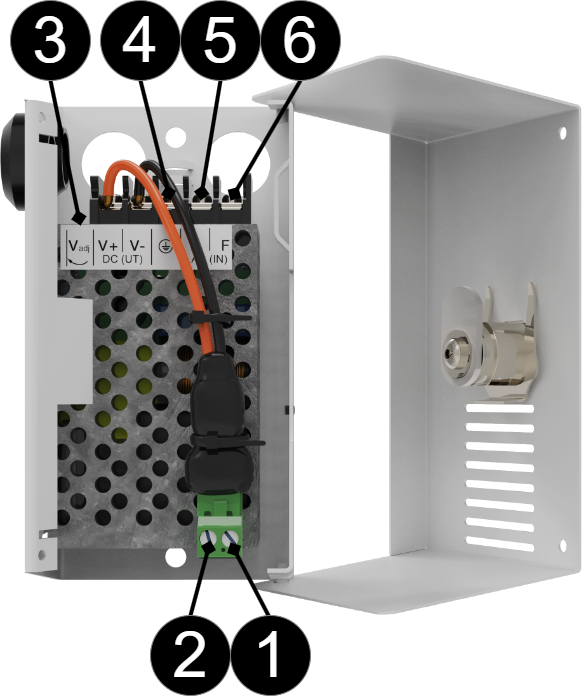

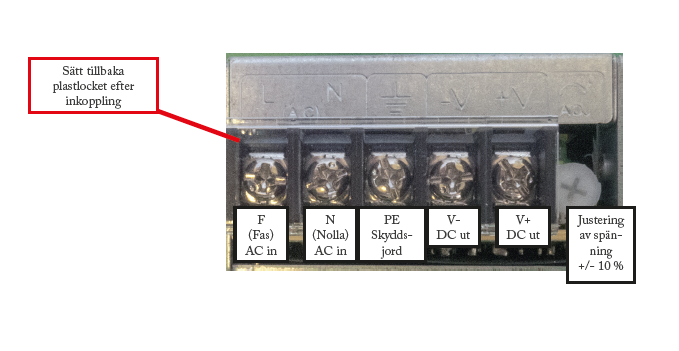

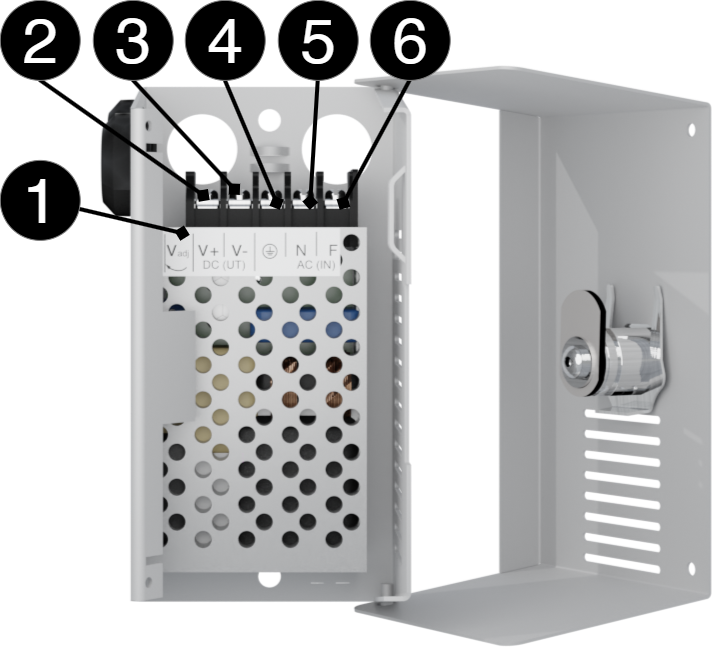

Ei | Selitys |
|---|---|
1 | - miinus, 12 V / 24 V ulos. |
2 | + plus, 12 V / 24 V ulos.. |
3 | Säädä jännite ulos, + /- 10%. |
4 | Maaperä. 230 V sisään. |
5 | Nolla. 230 V sisään. |
6 | Vaihe. 230 V sisään. |

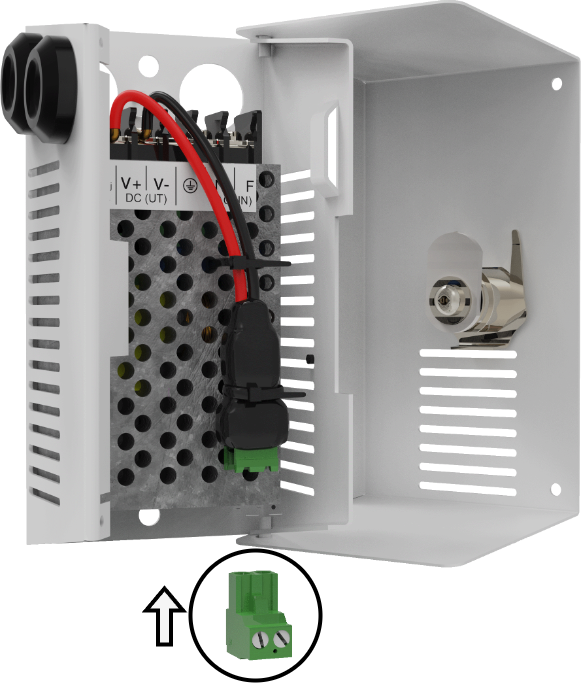

Kytke jännite ja kuormitus virtalähteeseen.
Kytke jännite ja kuormitus virtalähteeseen.
Teknisten tietojen kotelo
Kotelot - Tekniset tiedot B2
Tiedot | Selitys |
|---|---|
Nimi | B2 |
Suojausluokka | IP 20 |
Mitata | Korkeus: 127, leveys: 71, syvyys: 61 mm |
Asennus | Seinä |
Ympäristön lämpötila | +5 °C - +40 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Pulverimaalattu pelti |
Väri | Valkoinen |
Kaapeliläpiviennit, määrä | 4 |
Sopivat akut | - |
Tuuletin | Nro |
Virtalähde
Virtalähde - Tekniset tiedot LRS-75-12
Laite: |
|---|
Lähtöjännite: | 13,6 V |
Lähtöjännite, aaltoilu | 120 mVp-p |
Ylijännite | 13,8 V - 16,2 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 110 % - 150 % |
Tasajännite: | +/- 1,0 % |
Säätötarkkuus: | * / - 0,5 % |
Tulovirta (230 V) | 6 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 85 V AC - 264 V AC |
Nimellisteho | 72 W |
Lämmöntuotanto 50 %:lla nimellistehosta | +/- 0,03%/°C |
Lämmöntuotanto 80 %:lla nimellistehosta | +/- 0,03%/°C |
Virtalähde - Tekniset tiedot RS-25-24MT
Istuu: |
|---|
Virtalähde 24V 1A |
Ulostulojännite | 27,3V |
Ulosvirtaus | 0 A - 1,1 A |
Lähtöjännite, aaltoilu | 120 mVp-p |
Ylijännite | 22 V - 27,64 V |
Lähtöjännitteen lataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Tehokkuus | 84 % |
Tehon rajoitus | 110 % - 180 % |
Vakiojännite | +/- 1,0 % |
Sääntelyn tarkkuus | * / - 0,5 % |
Tulovirta (230 V) | 0,4 A |
Verkkojännitteen taajuus | 47 Hz - 63 Hz |
Verkkojännite | 85 V AC - 264 V AC |
Brändin vaikutus | 26,4W |
Lämpötila-alue | -20°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot LRS-75-24
Laite: |
|---|
Tietoja | Selitys |
|---|---|
Lähtöjännite: | 27,3 V |
Lähtövirta | 0 - 3,2 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 28,8 V - 33,6 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 90 % |
Virranrajoitus: | 110 % - 150 % |
Tasajännite: | +/- 1,0 % |
Säätötarkkuus: | * / - 0,5 % |
Tulovirta (230 V) | 0,85 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 85 V AC - 264 V AC |
Nimellisteho | 76,8 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot LRS-150-24
Laite: |
|---|
Tietoja | Selitys |
|---|---|
Lähtöjännite | 27,3 V |
Lähtövirta: | 0 A - 6,5 A |
Lähtöjännite, aaltoilu | 200 mVp-p |
Ylijännite | 28,8 V - 33,6 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 110 % - 140 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | + / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 156 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Valmistusmaa
Ruotsi
Valmistusmaa
Kiina (koskee virtalähdettä 12V 2A ja virtalähdettä 24V 1A)
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Tietoja tästä asiakirjasta
Tätä asiakirjaa voidaan muuttaa ilman erillistä ilmoitusta.
Kaikki tiedot julkaistaan painovirheiden varalta.
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.
