PoE Switch Managed 8p FLX L

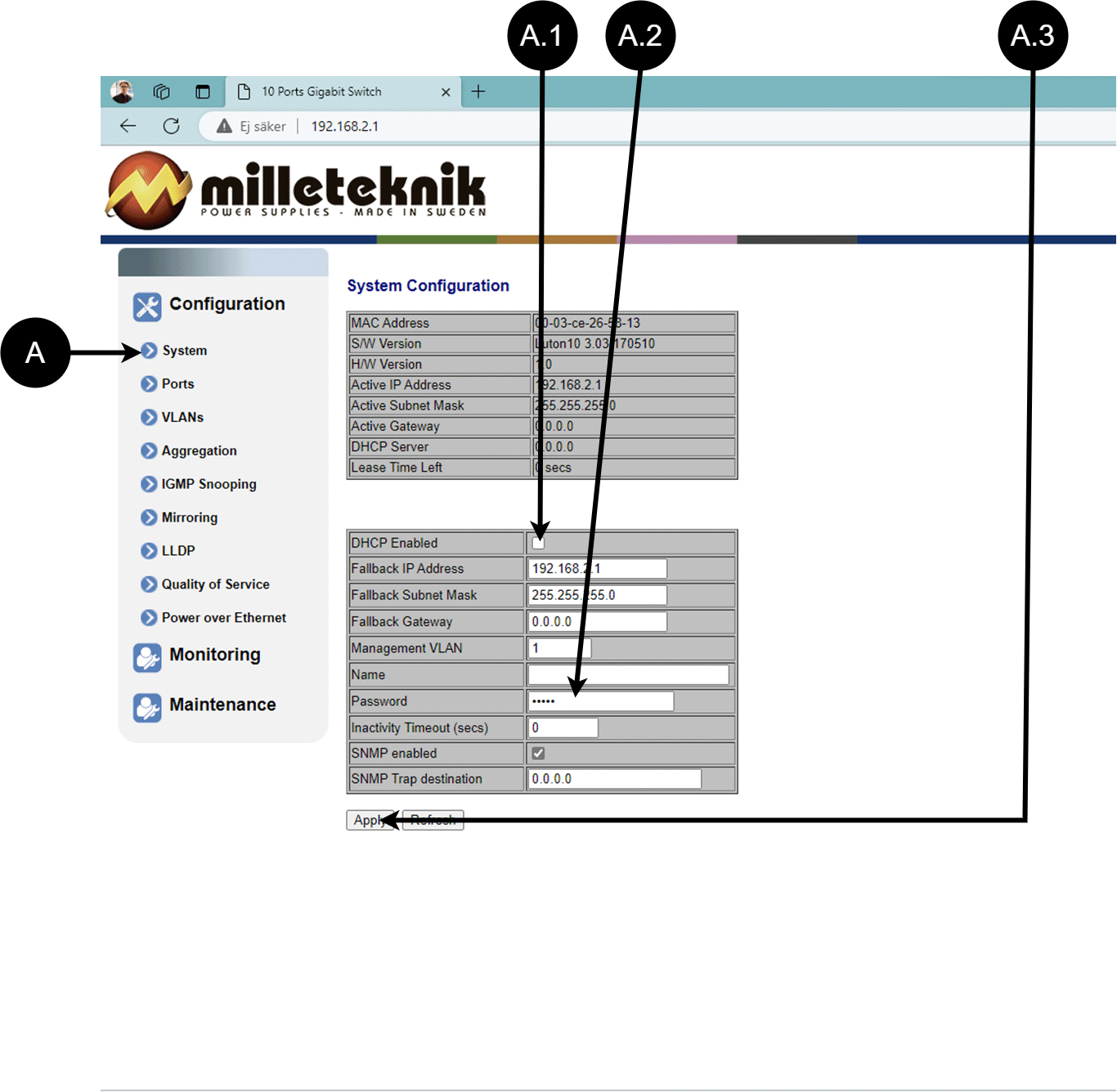

A

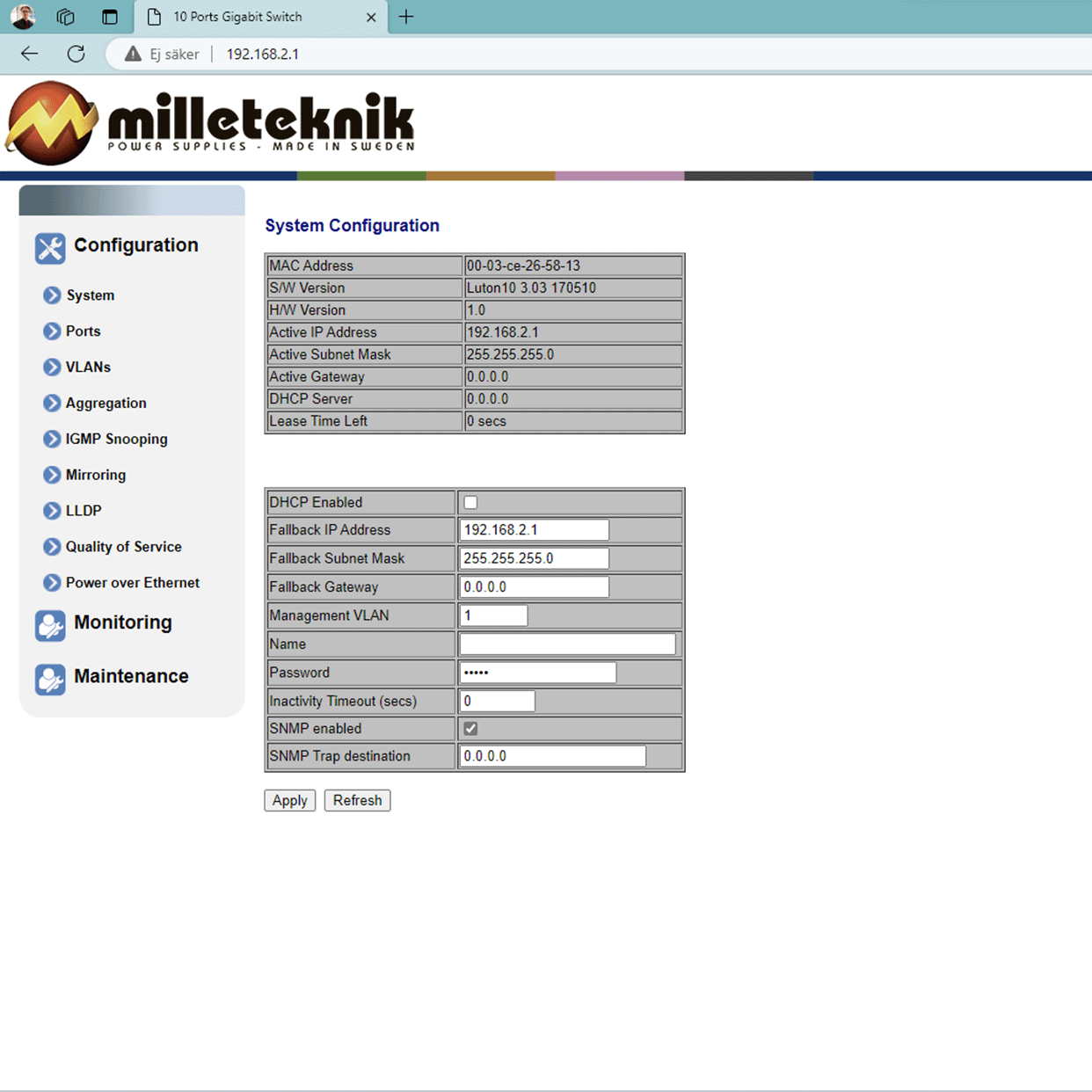

Konfigurasjonsside for PoE-svitsjsystem

A.1

Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor.

A.2

Endrer standard passord fra fabrikken (admin).

A.3

Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene.

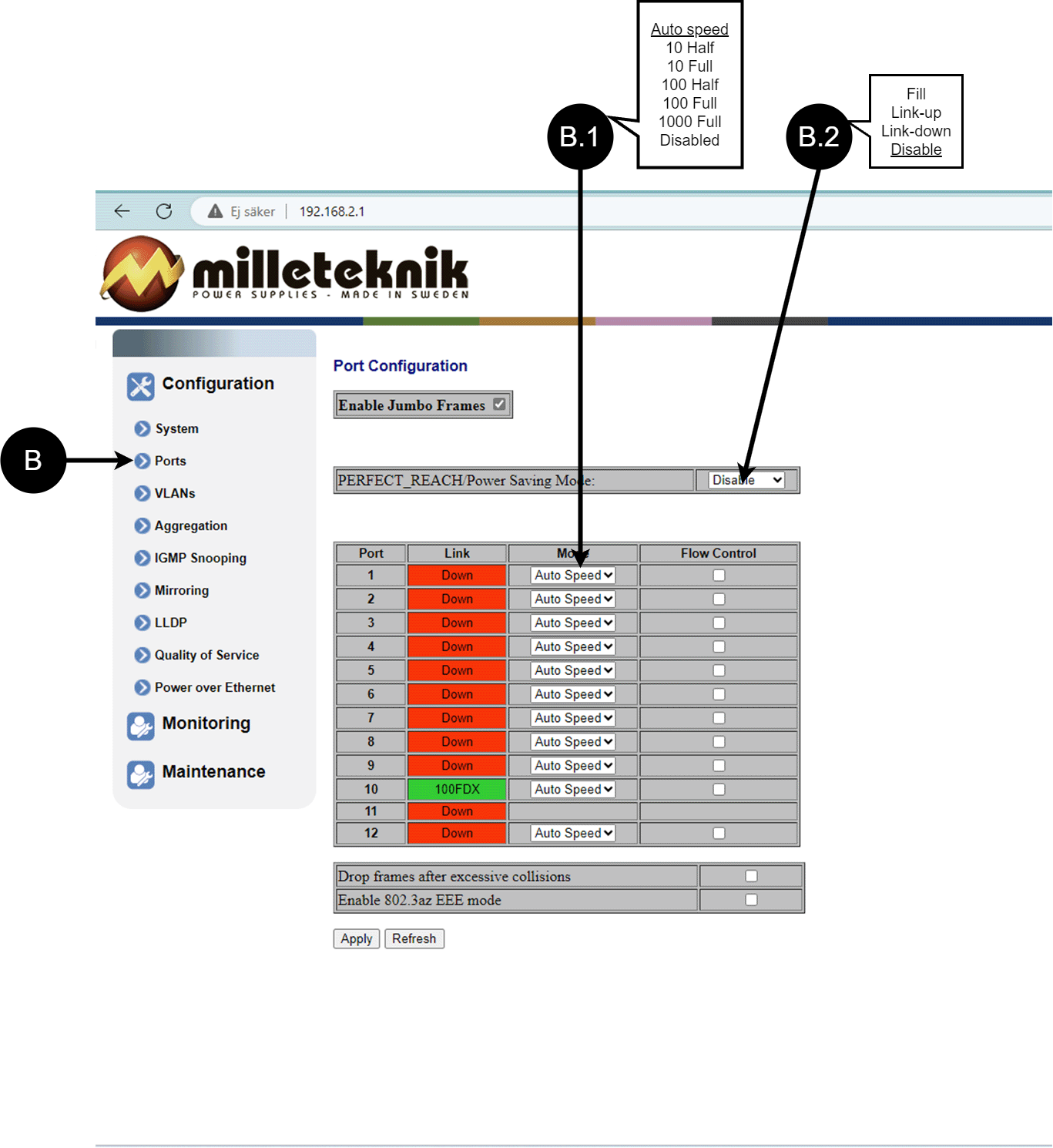

B

Porter

B.1

Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter.

B.2

Denne innstillingen trenger normalt ikke å endres.

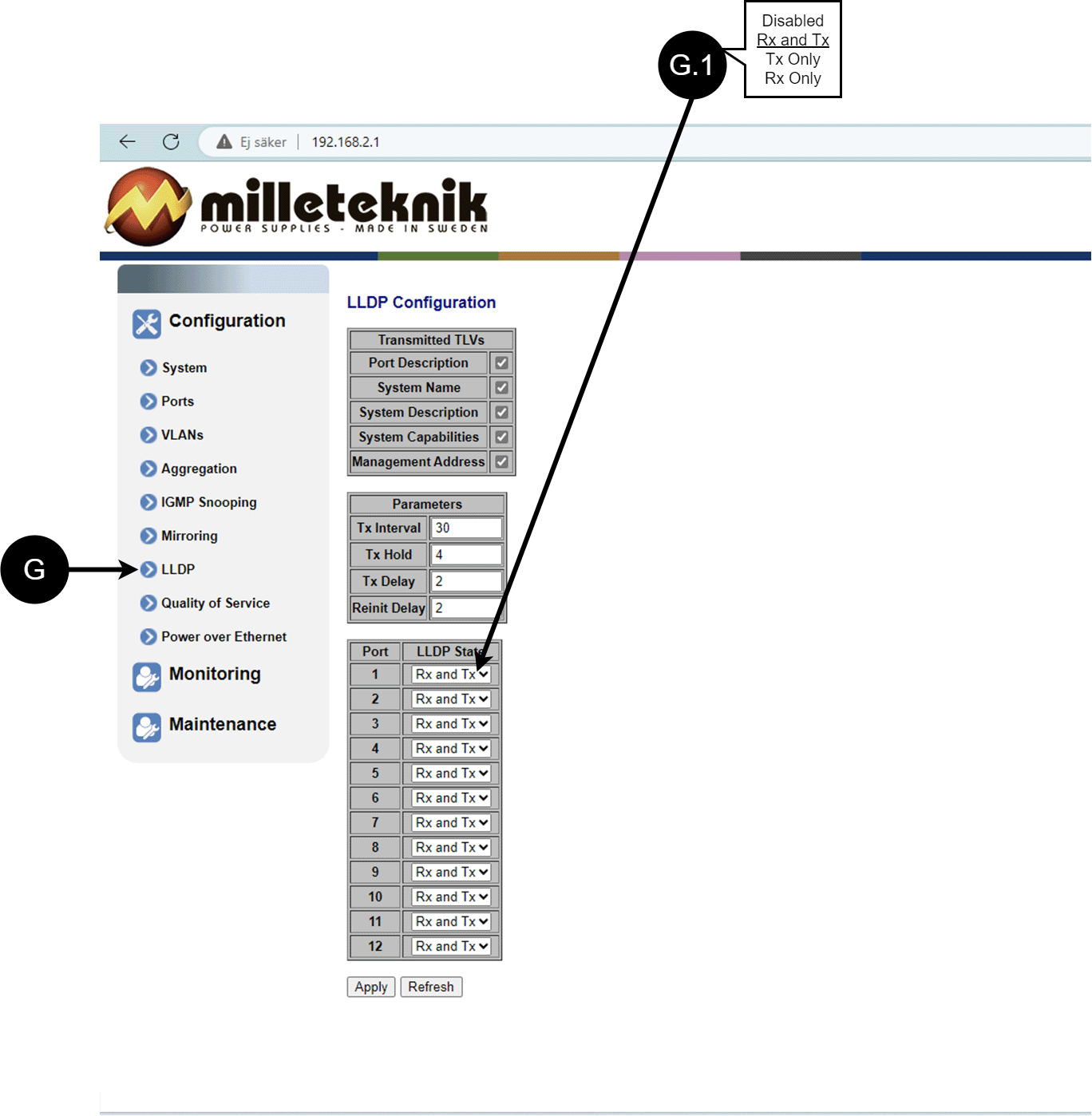

G

LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi.

G.1

RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter.

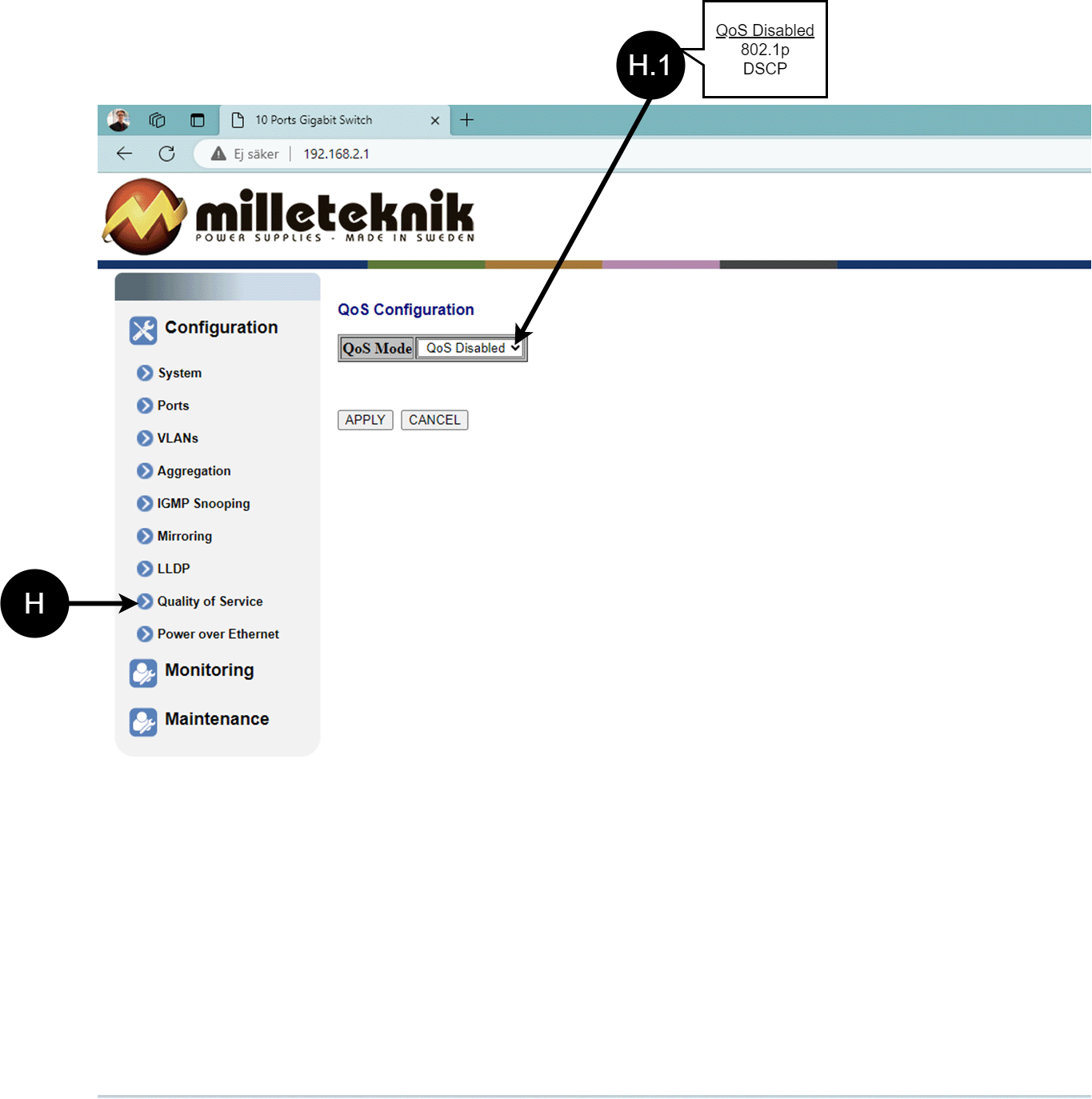

H

QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning.

H.1

Angir om QoS er aktiv.

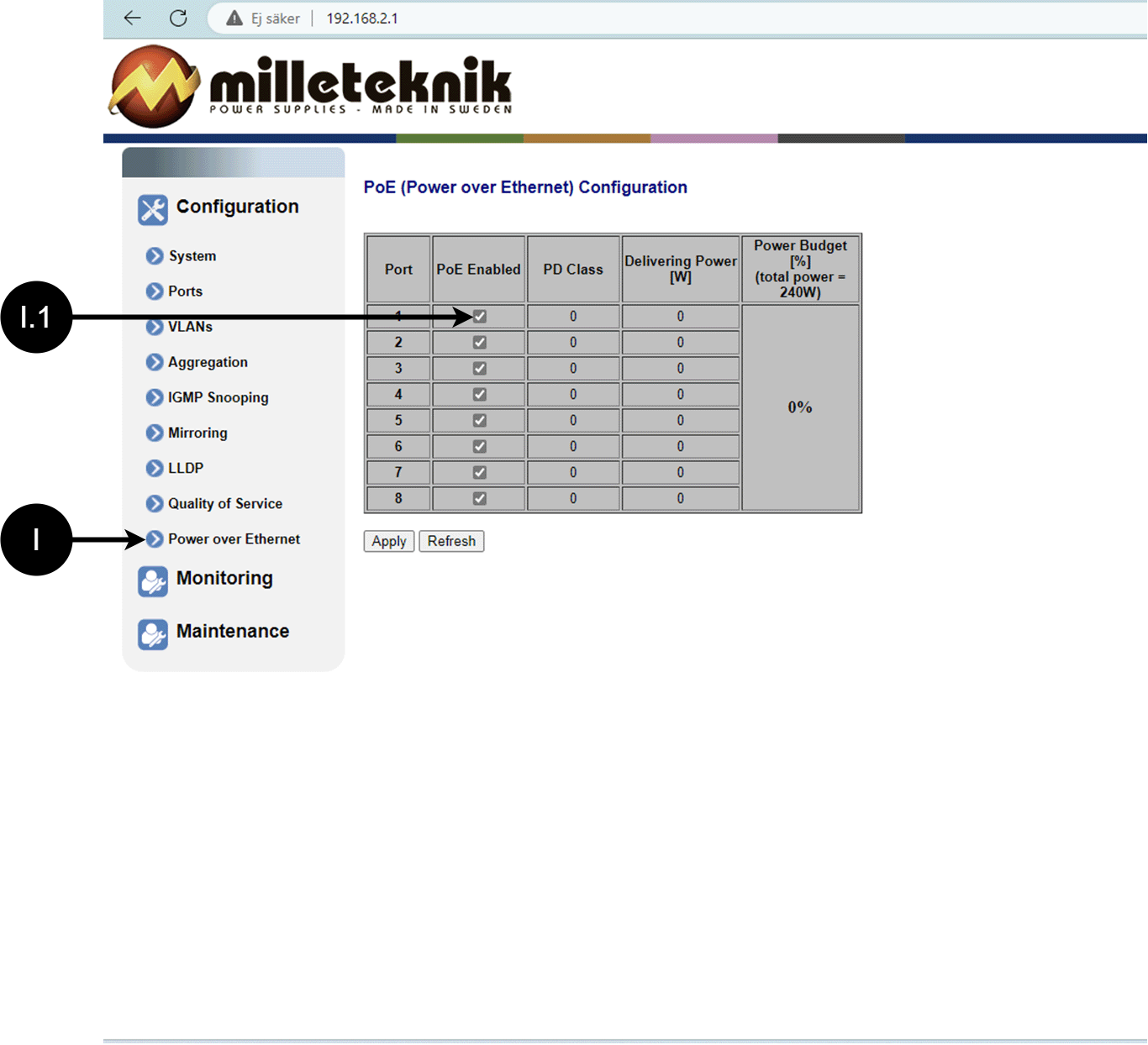

I

Strøm over Ethernet

I.1

Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer.

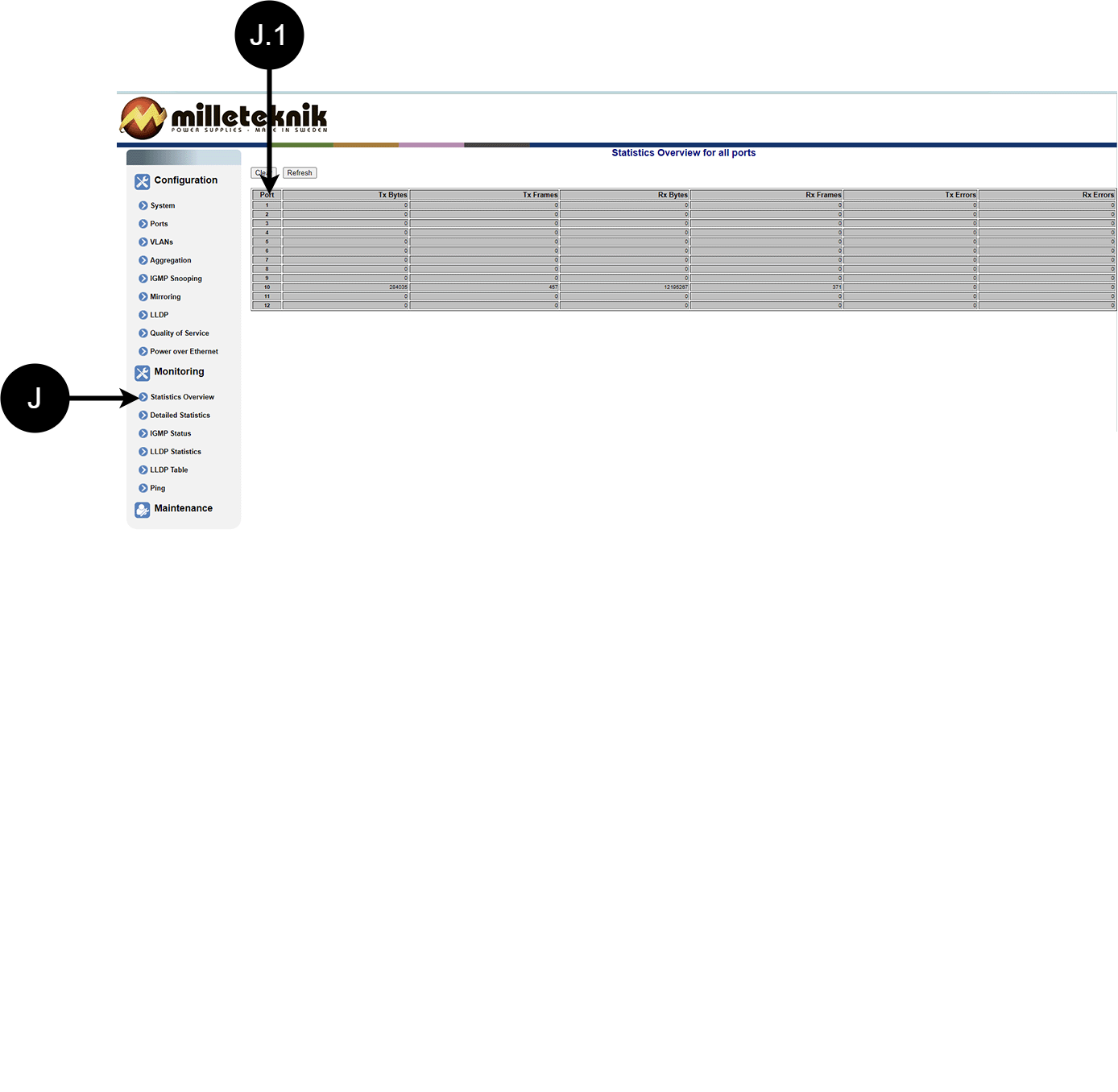

J

Statistikk, oversikt

J.1

Trafikk per havn.

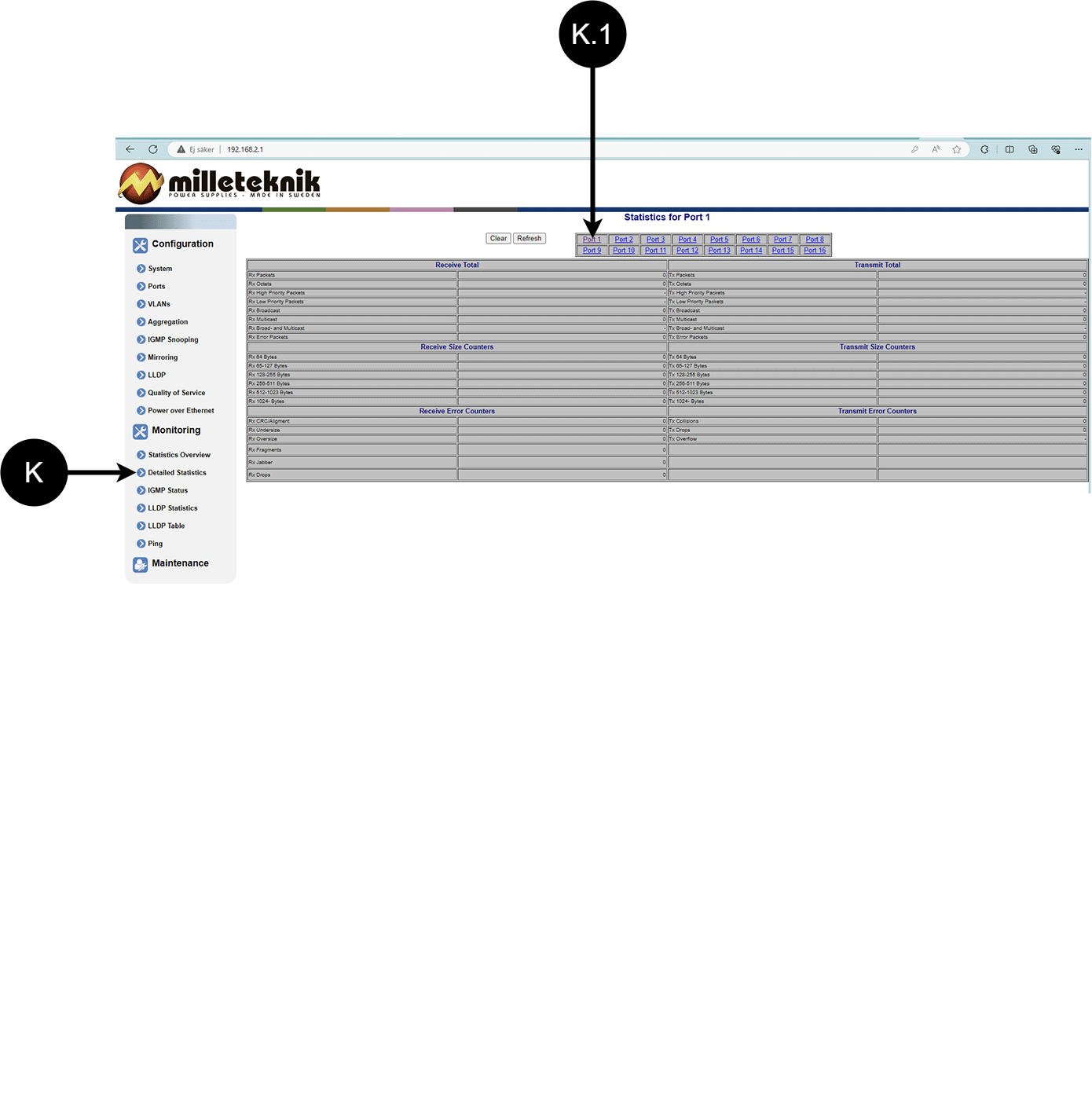

K

Detaljert statistikk

K.1

Velg port du vil ha statistikk for.

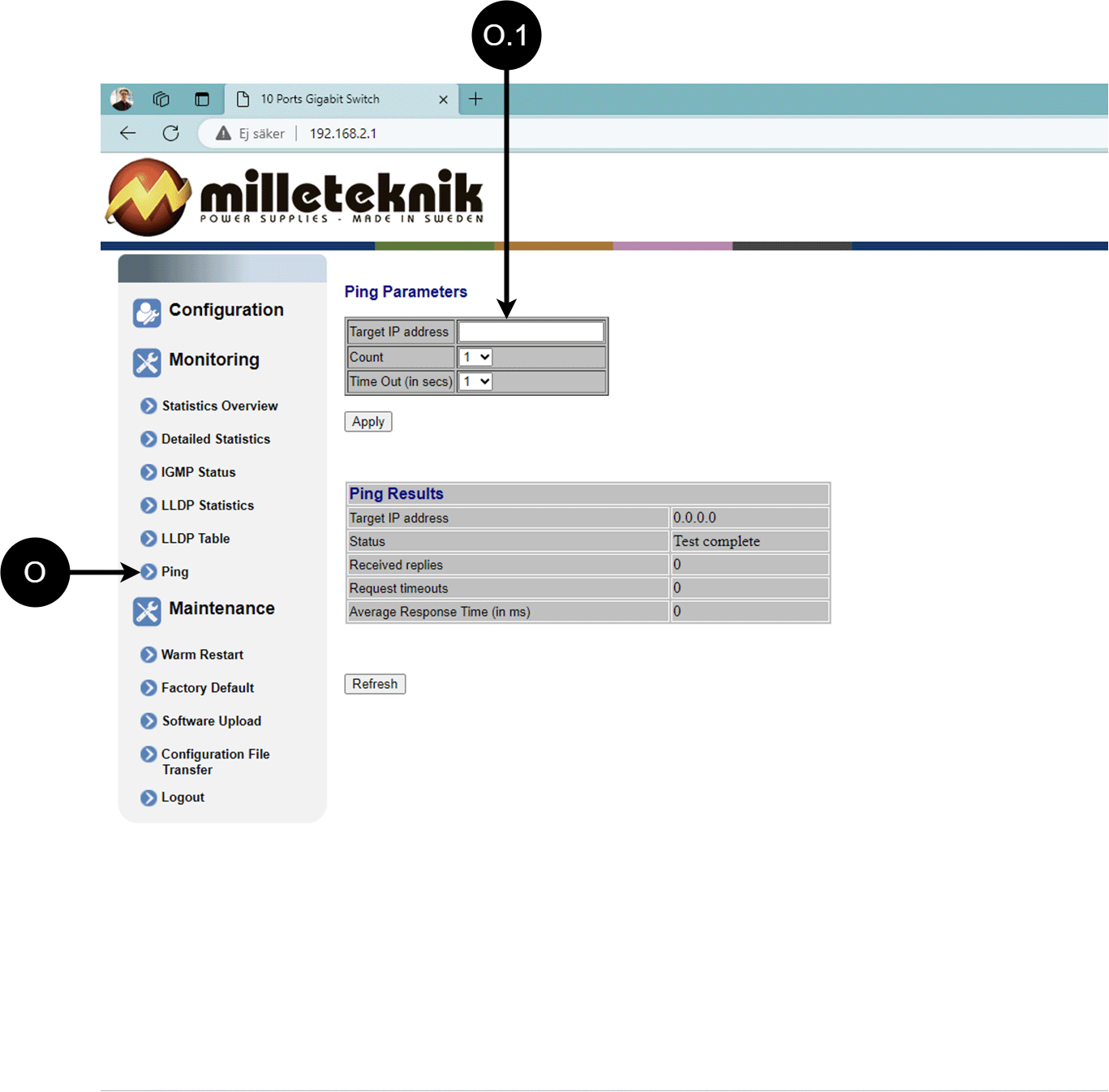

O

Ping

O.1

Skriv inn adresse for å teste tilkobling og responstid.

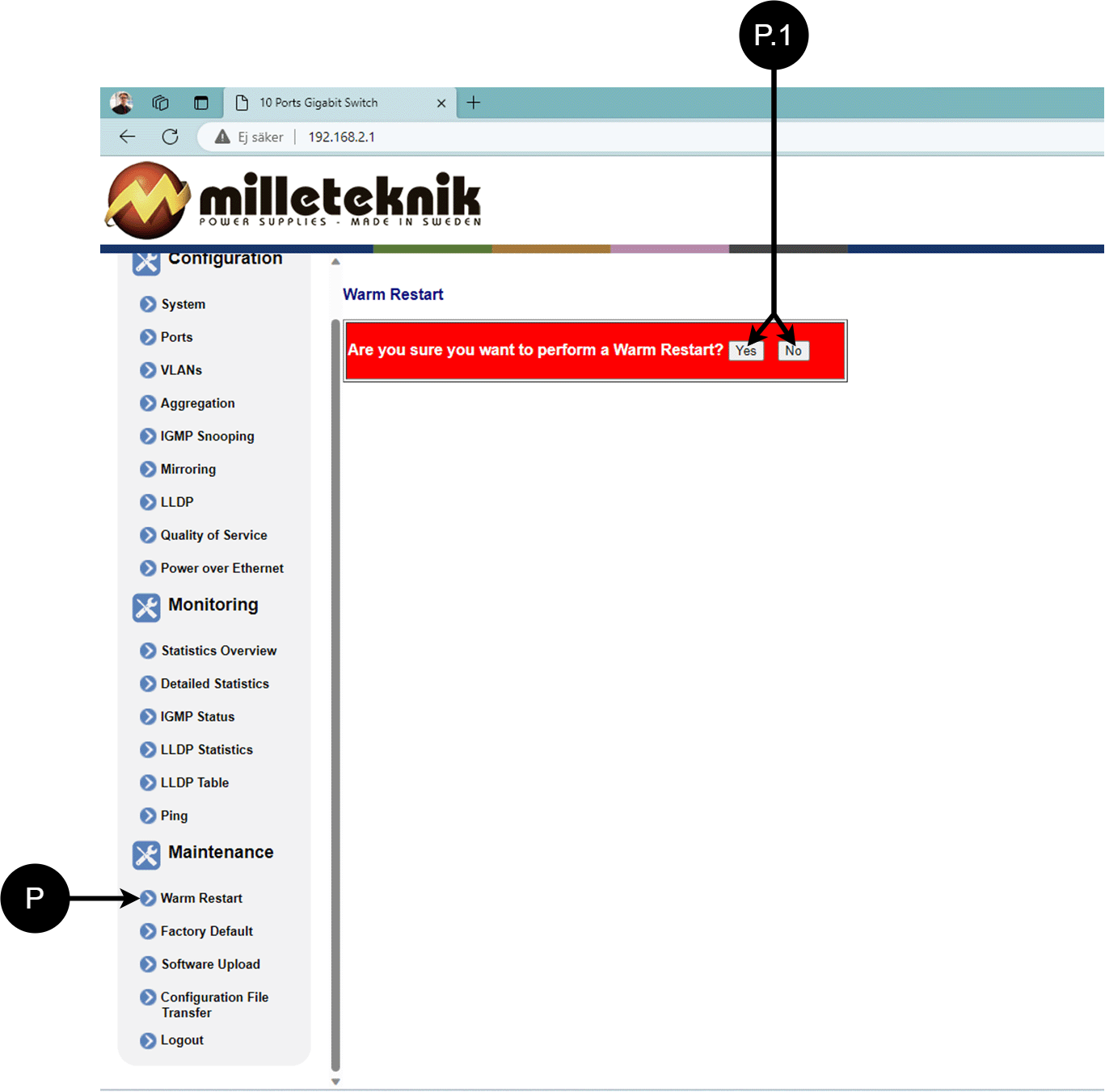

P

Starter PoE-bryteren på nytt.

S.1

Velg "Ja" for å starte bryteren på nytt.

Q

Tilbakestill PoE-bryteren til fabrikk.

Q.1

Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk.

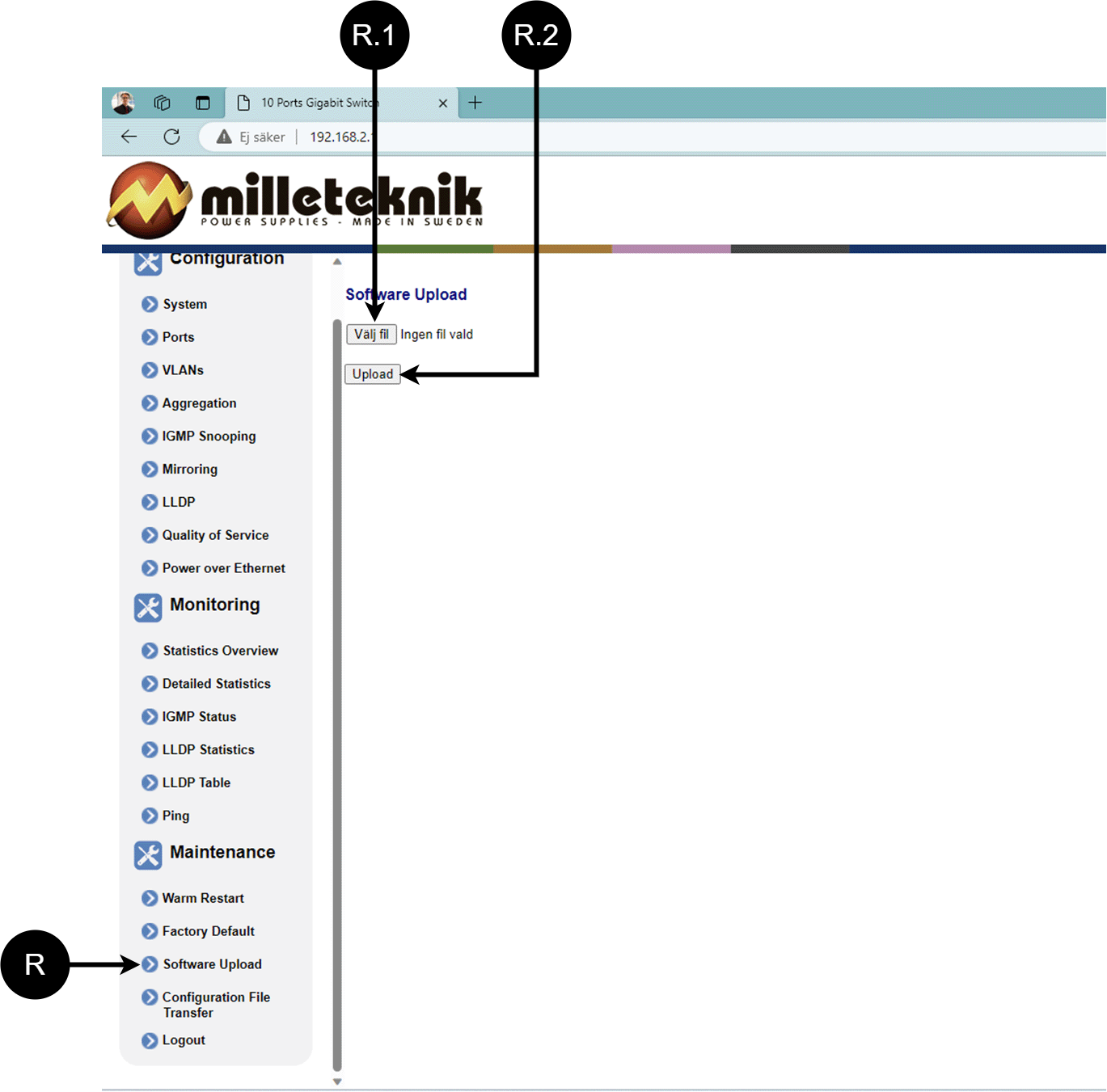

R

Last opp ny programvare til Switch.

R.1

Naviger til stedet på datamaskinen der du lagret filen.

R.2

Klikk "Last opp" for å laste opp programvaren.

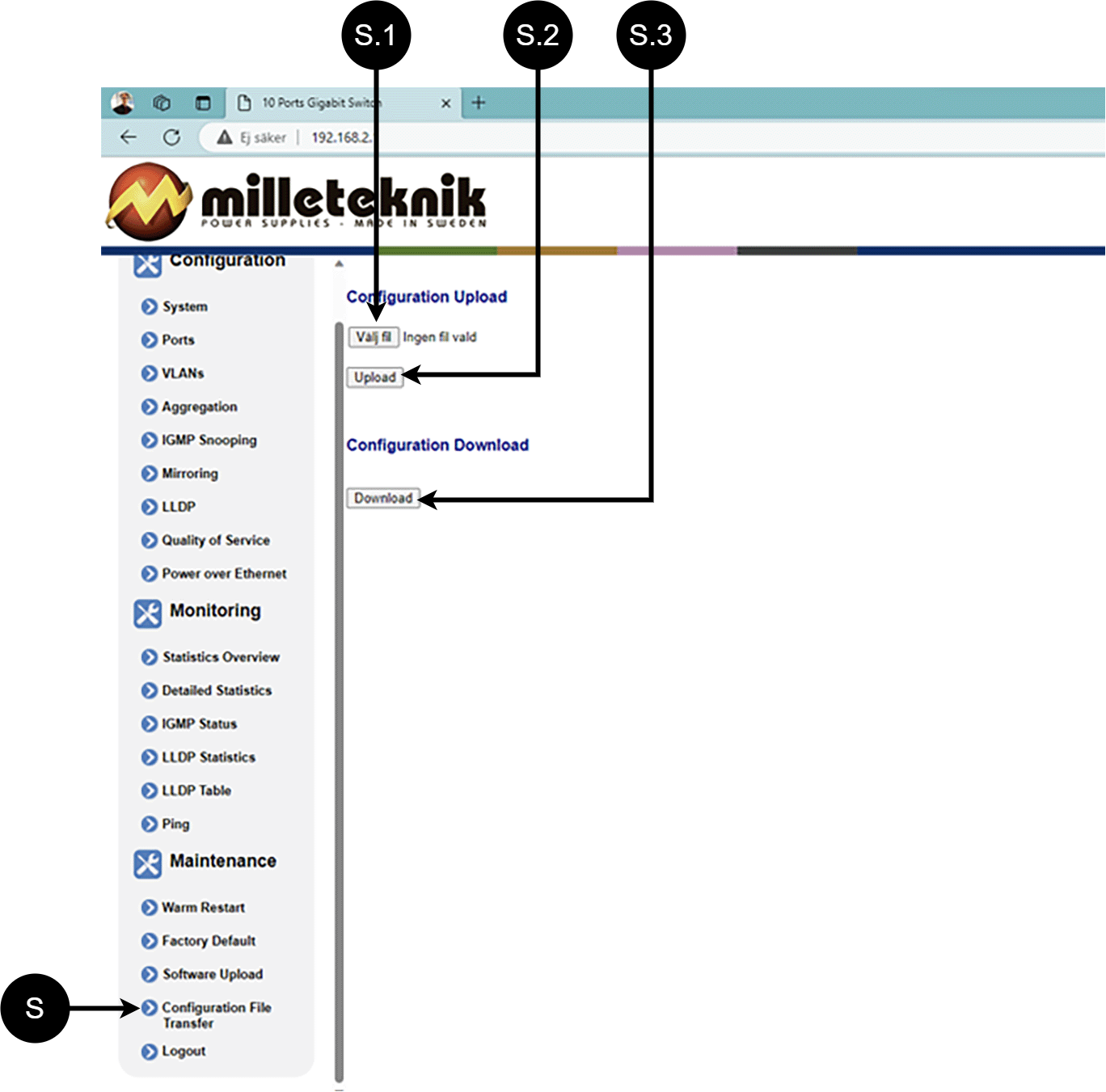

S

Last opp eller last ned bryterens konfigurasjon.

S.1

Velg ny konfigurasjonsfil.

S.2

Last opp ny konfigurasjonsfil.

S.3

Last ned konfigurasjonsfilen til datamaskinen^[a].

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz 48V DC

Spenning ut (V)

27,3 V DC forsterket til 54 V DC Hjelpespenning 24 V DCGjelder også i batteridrift.

Strømutgang (A), maks belastningsstrømutgang.

5 A på 24 V belastningsutgang

Batterier^[a]

2 x 45 Ah

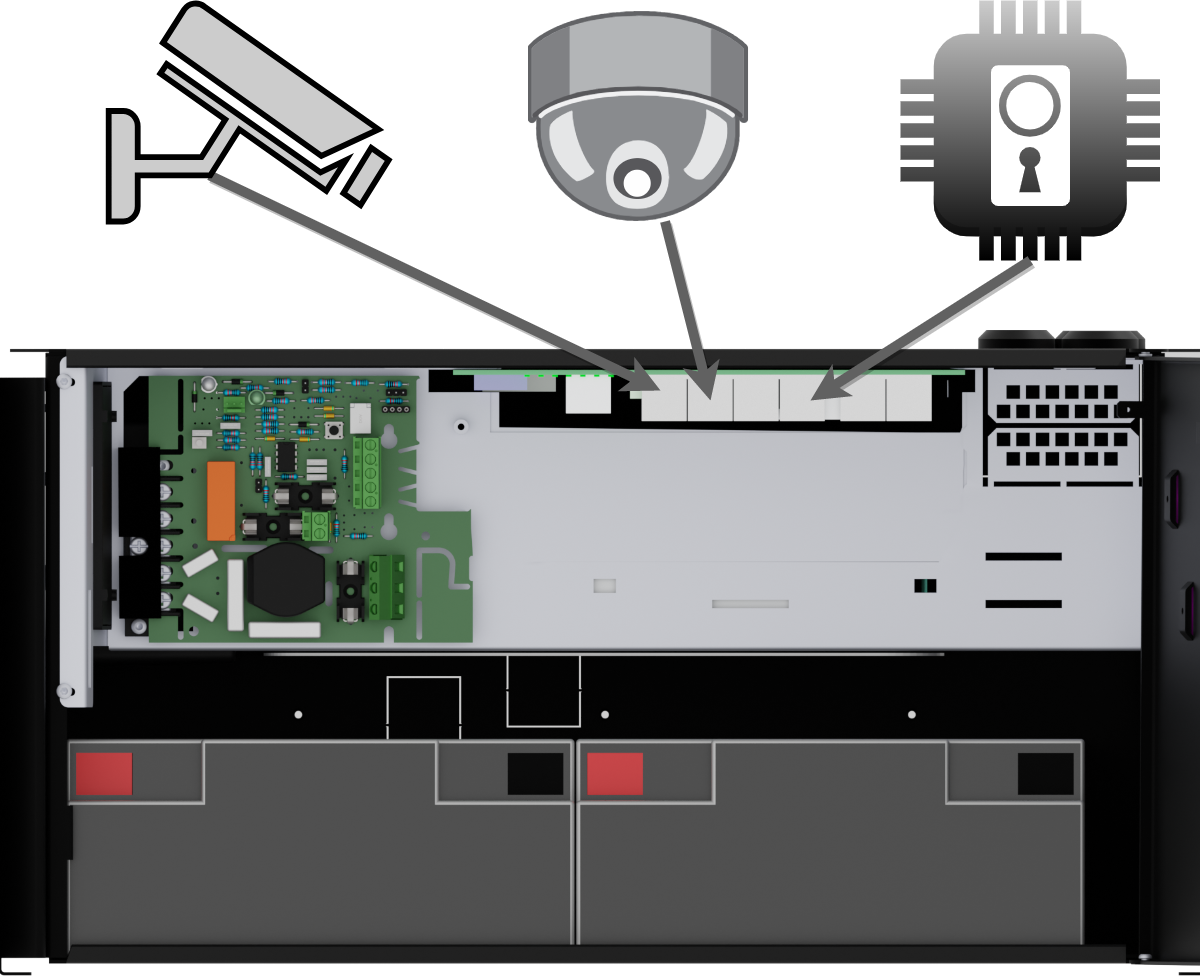

IP-kamera, strømforsyning.

✔

Nettverksenheter som kan drives av PoE.

✔

Forsyningsspenning

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz 48V DC

Ladestrøm

Avhengig av strømuttaket. Maks 1 A Maks 25A

Effektivitet^[a]

90%

Standby-forbruk

1,27 W

Spenning ut

27,3 V DC forsterket til 54 V DC Hjelpespenning 24 V DCGjelder også i batteridrift.

Nåværende (A)^[b]

5 A på 24 V belastningsutgang

Effekt (W)

30,8 W per port

Beskyttelse av strømnettet

2,5A

Lastsikring

Sikring på forsyning til PoE-bryter (8p)Modell: T10A Lastutgangssikring: 10 A

Batterisikring

30A

Antall lasteutganger

PoE-bryteren kan drive belastning til åtte PoE-enheter og hovedkort kan drive en (1) 24 V belastningsutgang for å drive andre applikasjoner.

Antall PoE-porter (RJ-45)

8

PoE budsjett

600W

POE budsjett/maks effekt per port

! 30,8 W.

Antall LAN-porter

2

Nettverksporter/grensesnitt, RJ-45

100 Mbit/s 1000 Mbps

Administrert

Nei Ja

1

✔^[b]

Alarm for forsinket strømbrudd eller lav batterispenning*

✔

Sikringsfeil*

✔

Frakoblede batterier ved oppstart*

✔

Alarmgrensekontroll

✔

Underspenning

✔, Gløder rødt i tilfelle strømbrudd til batterispenningen faller under alarmgrensen

* Sumalarm

Kommunikasjon

✔

✘

RJ 45

✔

Se håndboken for alarmer som PoE-bryteren kan gi.

Portkontroll via tilkoblet datamaskin

✔

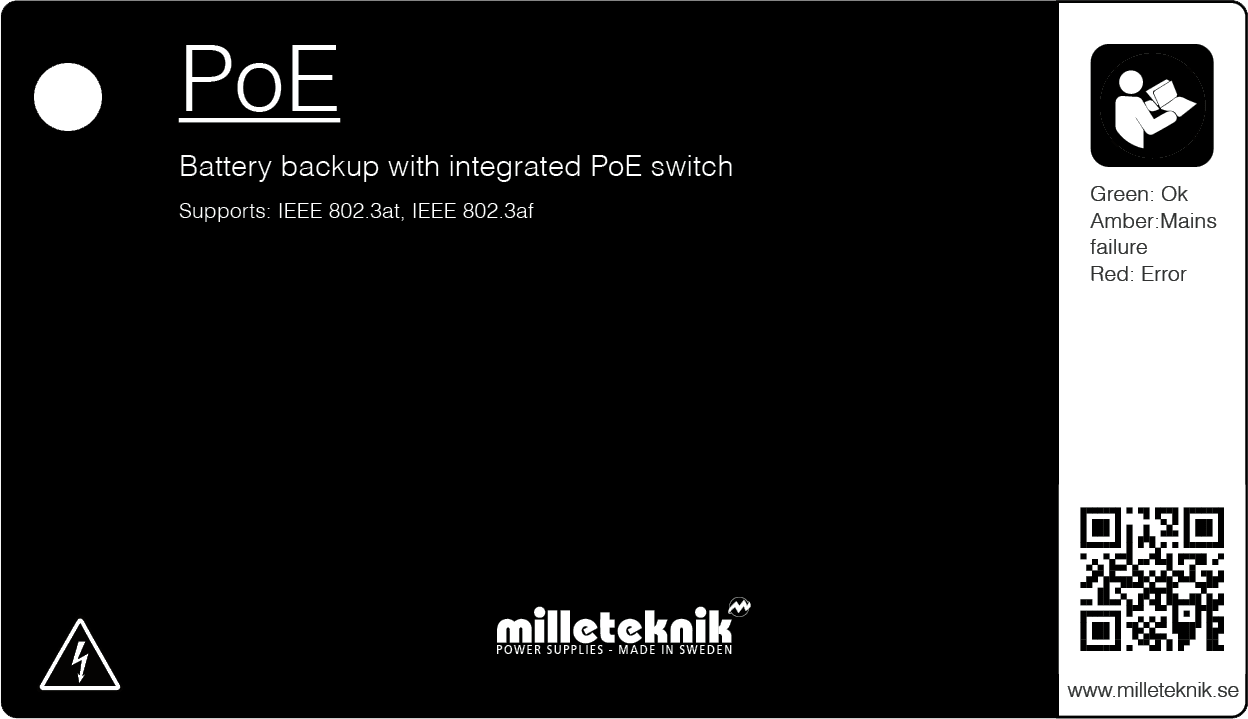

Indikatorer/lysdioder

✔

LED viser informasjon og alarmer på kretskort og på utsiden av huset.

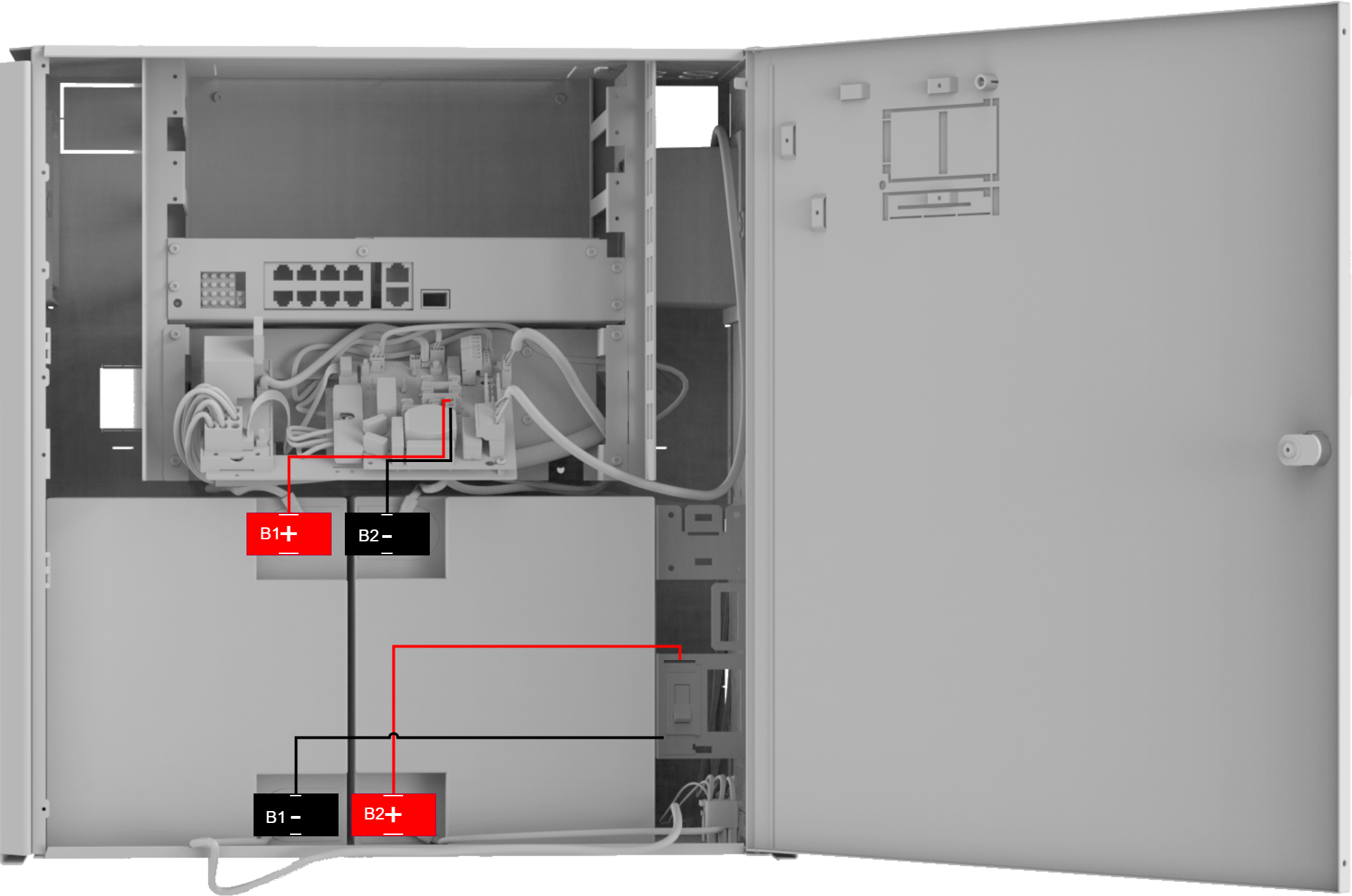

Ref. Batterier^[a]

2 x 45 Ah

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre)

Dyp utladningsbeskyttelse

Aktiveres når systemspenningen faller under ca. 20 V DC.

Andre størrelser på batterier som kan brukes

2 x 28 Ah

Type

Universelt kabinett for vegg og stativ

IP-klasse

IP32

Materialer

Pulverlakkert ark

Farge

Svart

Høydeenheter

10

Kabelgjennomføringer

4 stk

Utslagshull

1 stk. på baksiden

Låse

✔ 2 nøkler inkludert

Vifte i kabinettet

✔✘

19" stativ.

✔

Veggen.

✔

Fast installasjon.

✔

Emballasje

Kartong- og plaststøtbeskyttelse. Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille

Garantiperiode^[a]

Produktet har to (2) års garanti mot produksjonsfeil.I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes.

Spesielle garantibetingelser

Batterier og slitedeler dekkes ikke av garantien. Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid^[b]

Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

Miljø

Innendørs miljøklasse 1.

Driftstemperatur (anbefalt)

+15° C til+25° C

For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.

Driftstemperatur (tillatt)^[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, fri avstand rundt kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

✔

Årlig

Viften skal rengjøres årlig. Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.

PoE

IEEE 802.3af, IEEE 802.3at/30,8 W opp til type2, klasse 4.

C.E.

CE-merking i henhold til (EC) 765/2008

RoHS

RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU

Byggevaredeklarasjon

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

✔

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

✔

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

✔

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

✔

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

✗

SCIP nr

2008/98/EF

✔

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

✗

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon^[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.^[b]Kontakt din distributør for mer informasjon.

Produsent^[a]

Milleteknik AB

Tollstat.

850444095^[b]

Opprinnelsesland

Sverige

Sverige

✔

✗

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

✔

✔

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

✔

✗

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

✔

✗

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

✔

✗

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")

Kompatibel^[a]

-

PoE

PoE, PoE+

Offisielt navn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maksimal kraft

15,4 W

30,8W

60W-100W

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år
