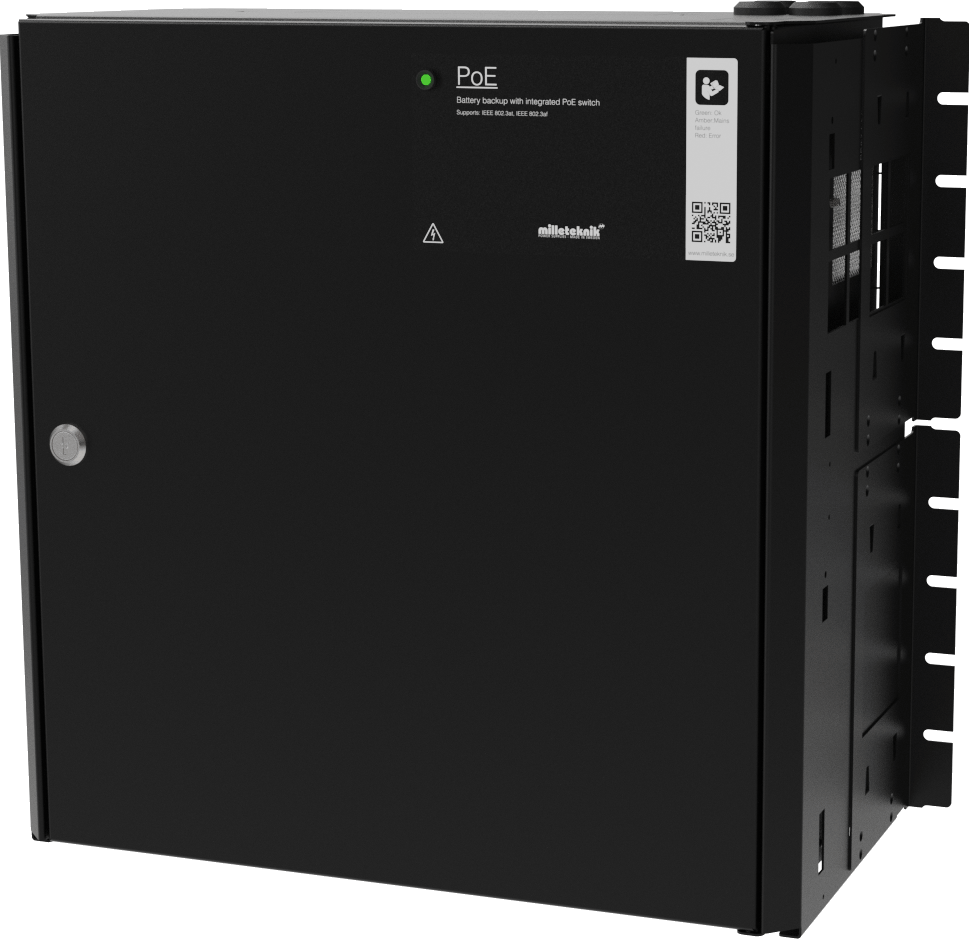

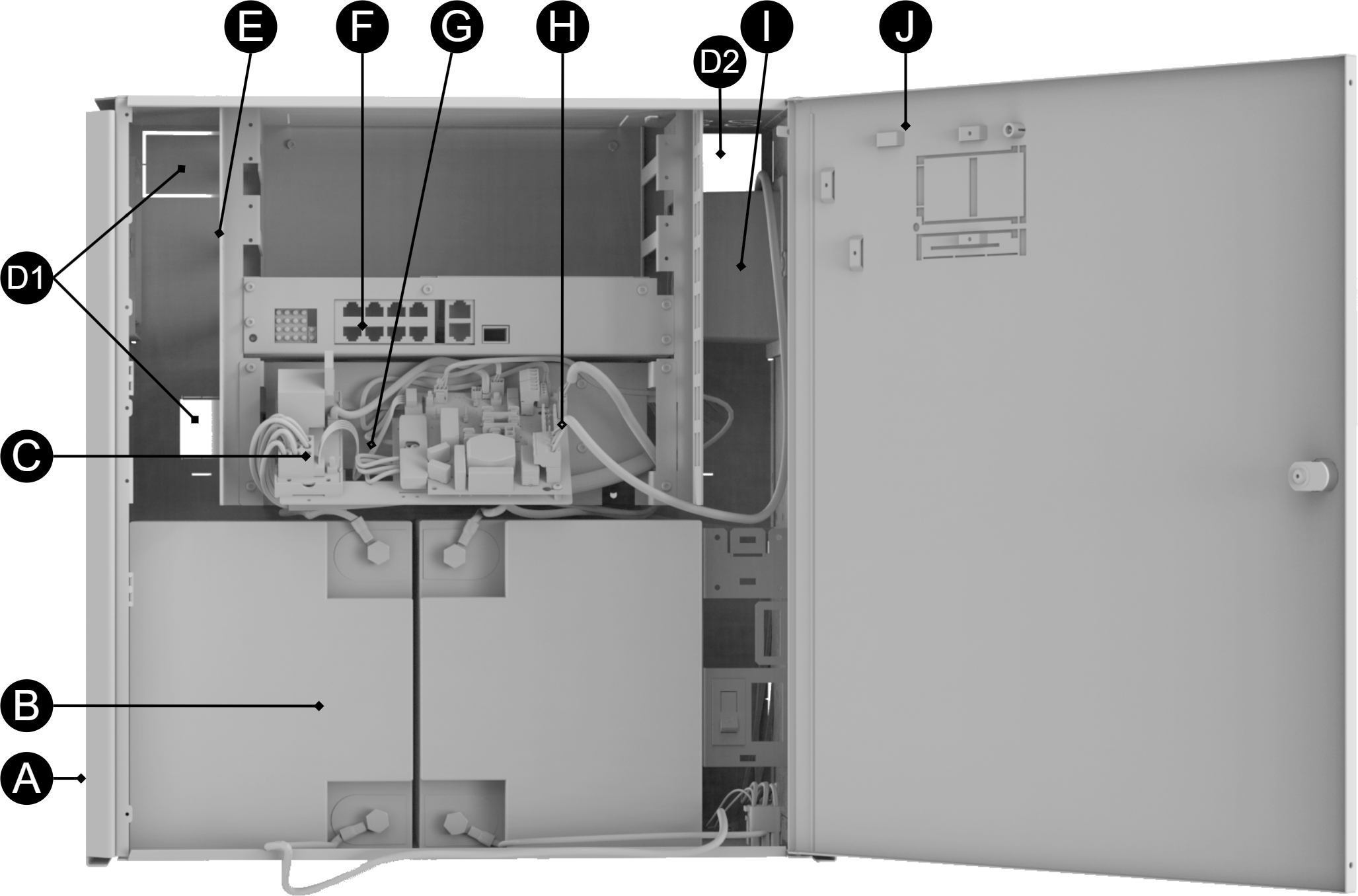

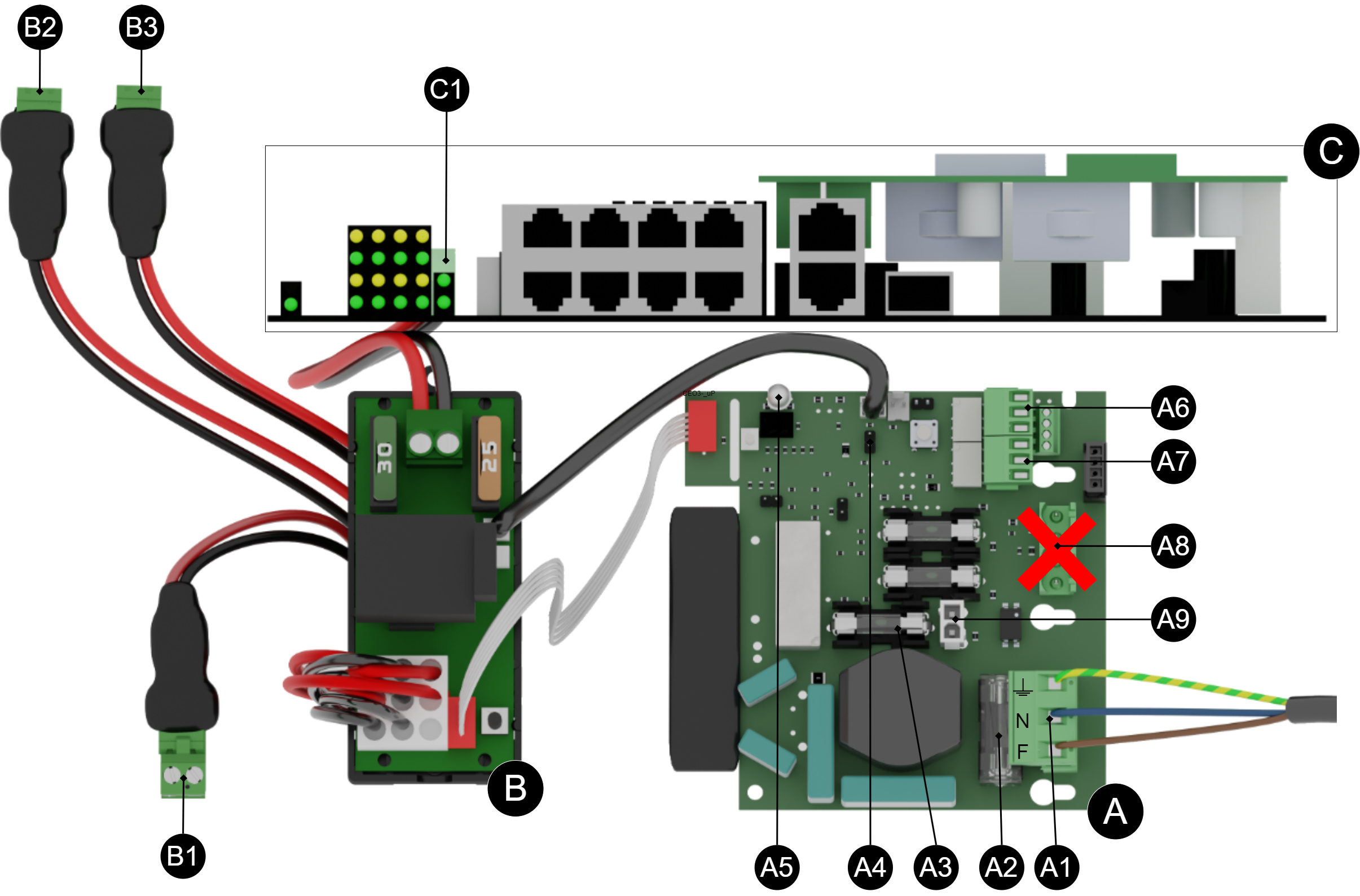

PoE Switch Managed 8p FLX L

A

PoE-switchens sida för systemkonfiguration

A.1

Kryssa i här om du skall använda DHCP, se varning nedan.

A.2

Ändrar det fabriksinställda lösenordet, (admin).

A.3

Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna.

B

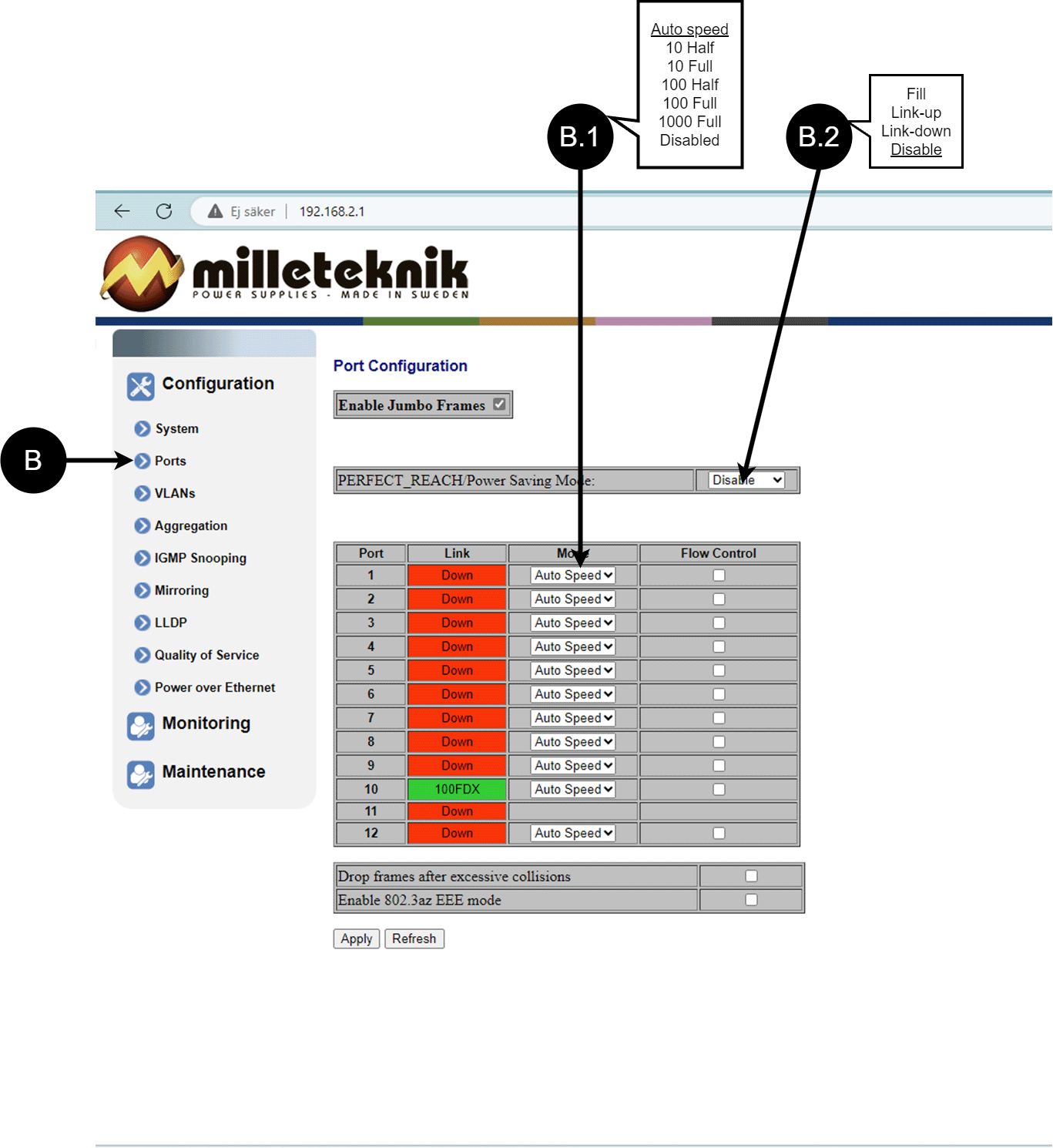

Portar

B.1

Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar.

B.2

Denna inställning behöver normalt inte ändras.

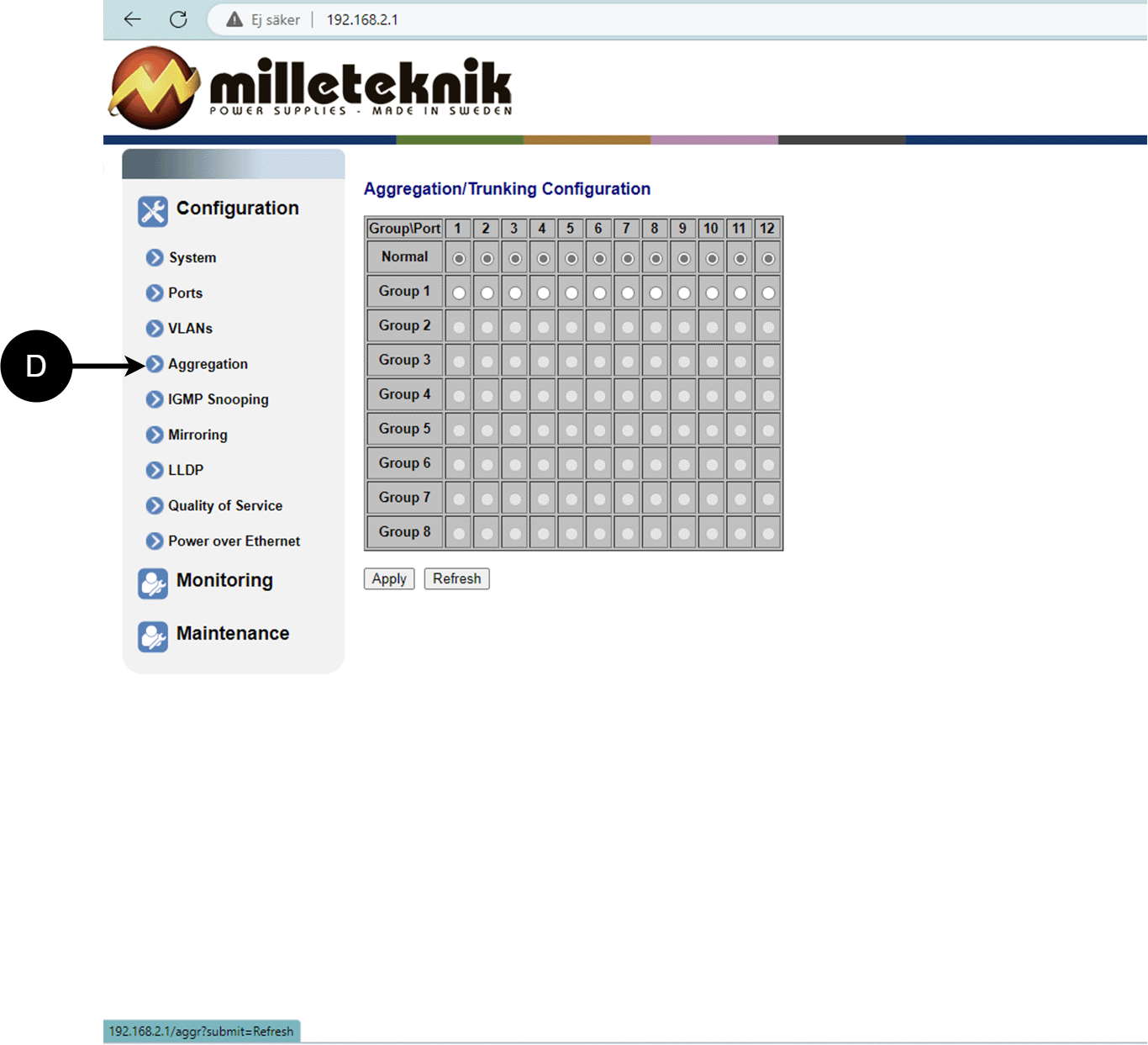

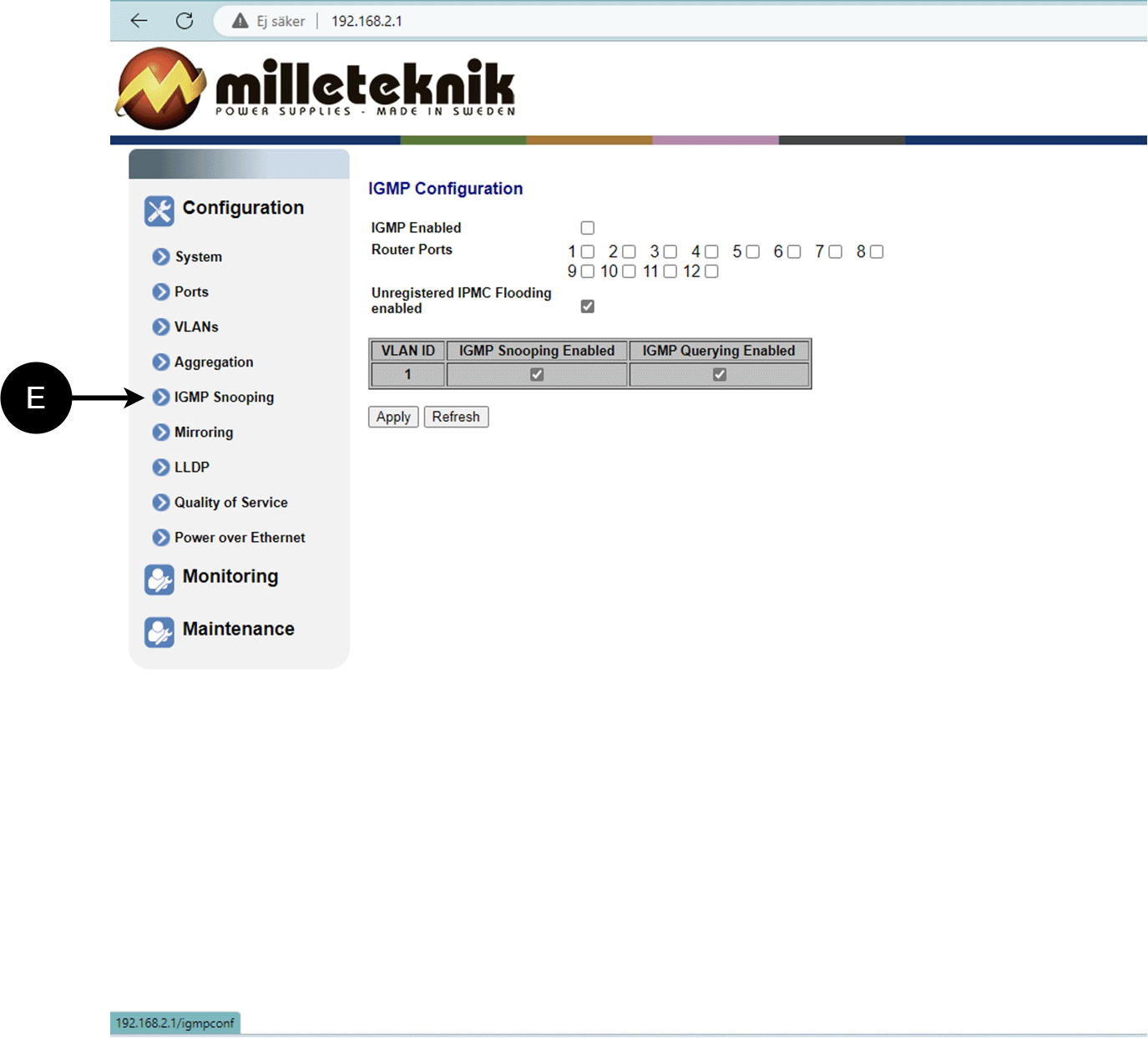

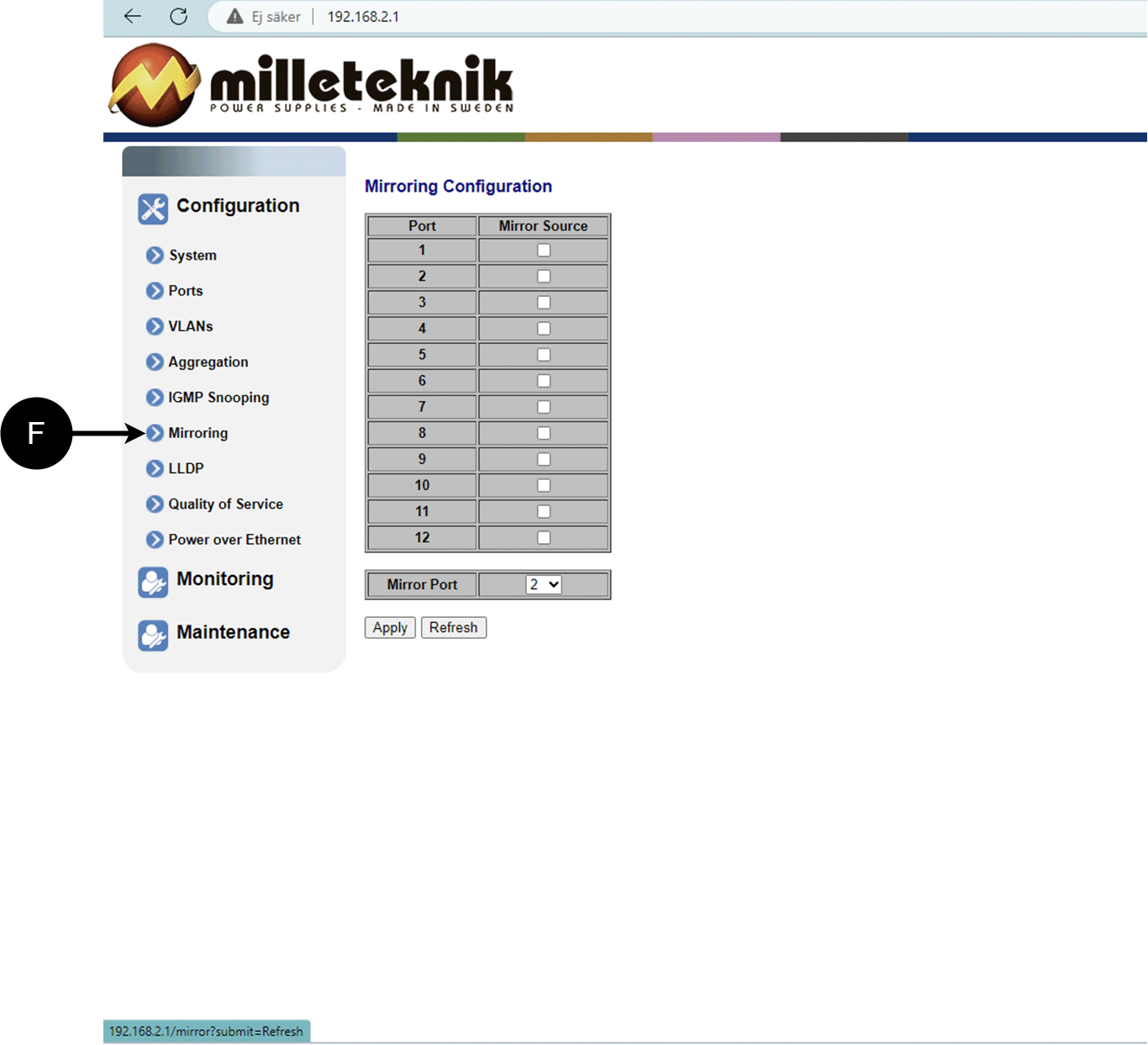

G

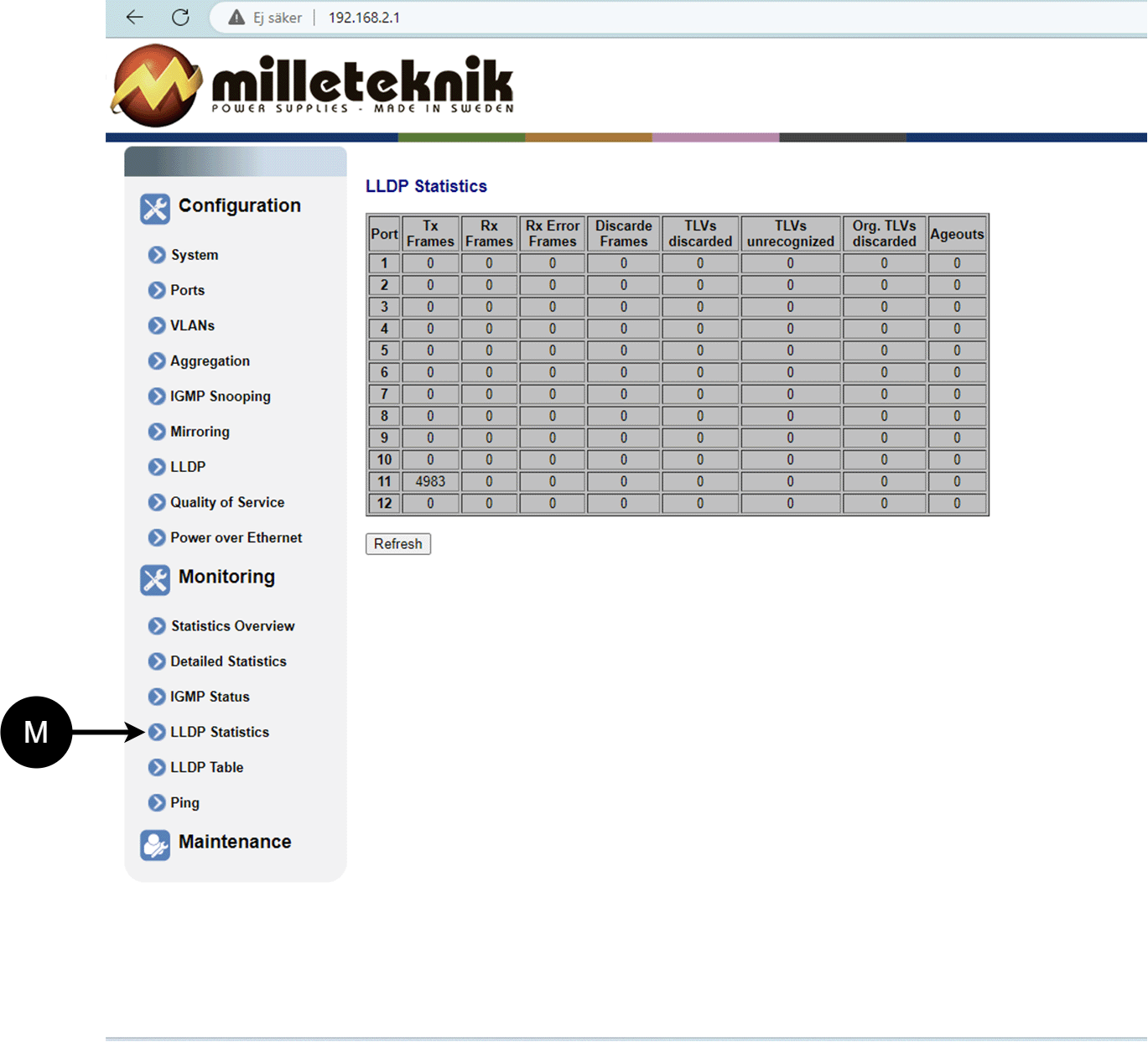

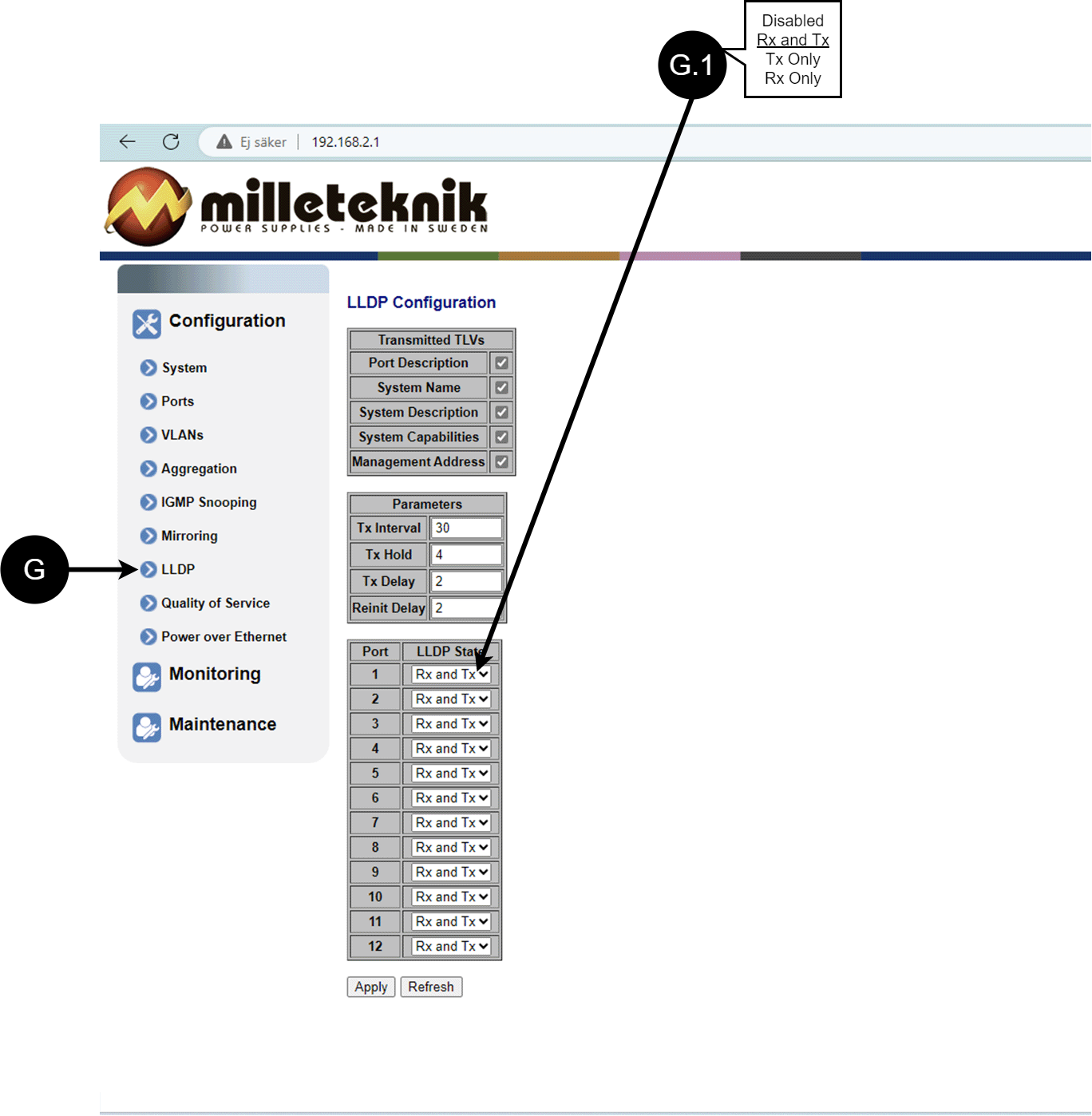

LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi.

G.1

RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter.

H

QoS ger olika nätverkstrafik olika prioritet, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat.

H.1

Ställer om QoS är aktivt.

I

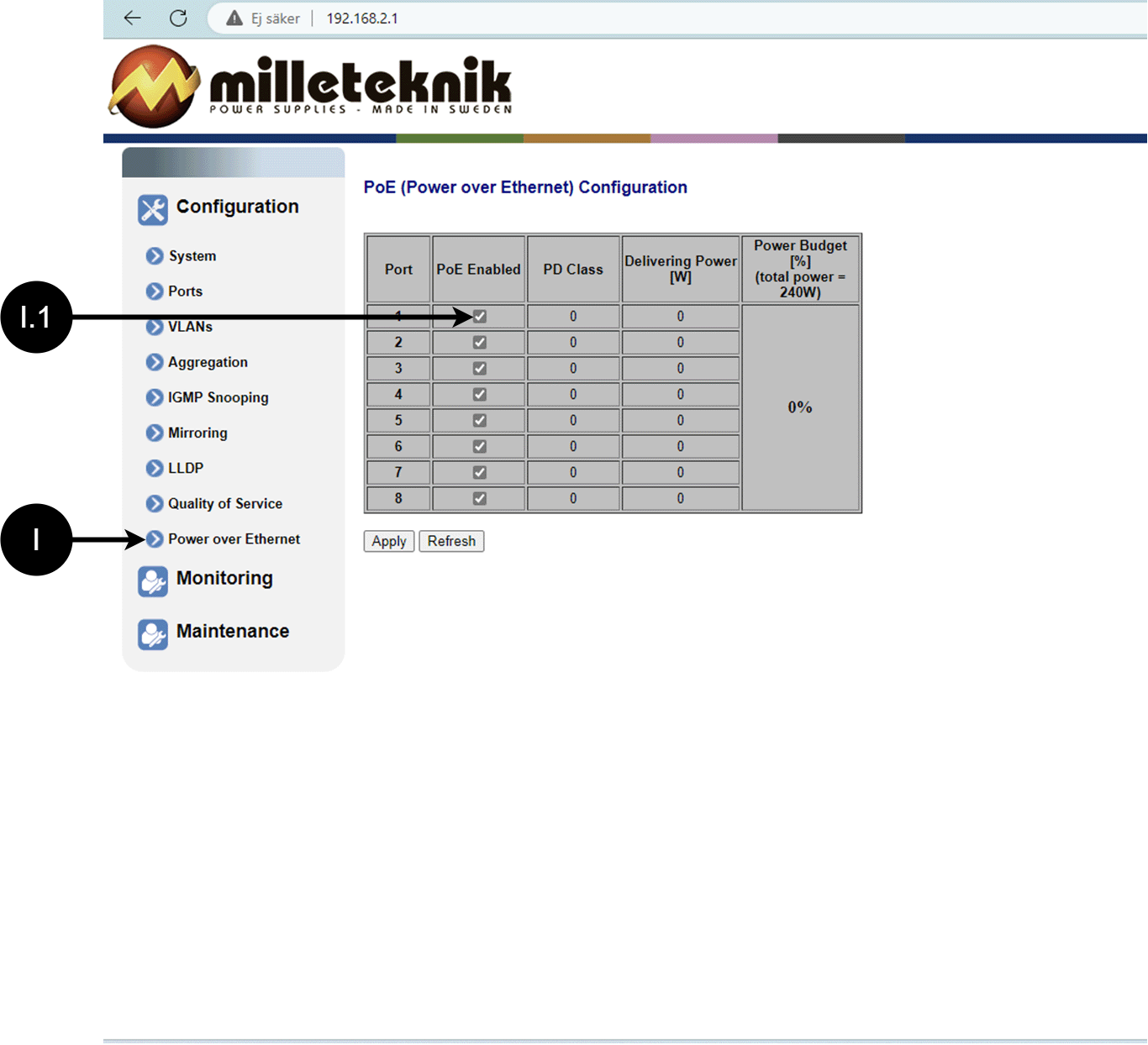

Power over Ethernet

I.1

Slår på eller av PoE funktion/port. Kom ihåg att trycka "Apply" för att spara ändringar.

J

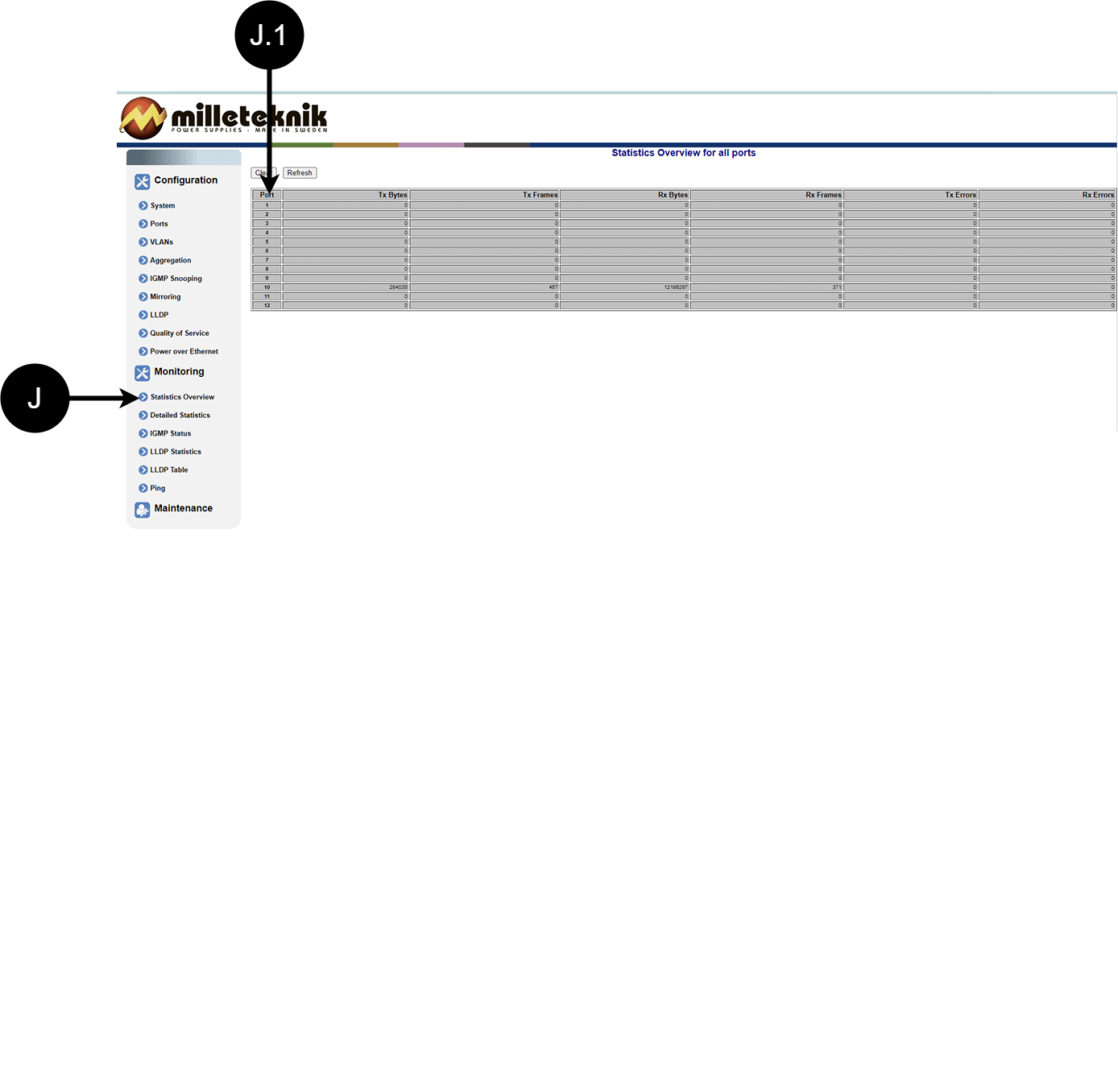

Statistik, översikt

J.1

Trafik per port.

K

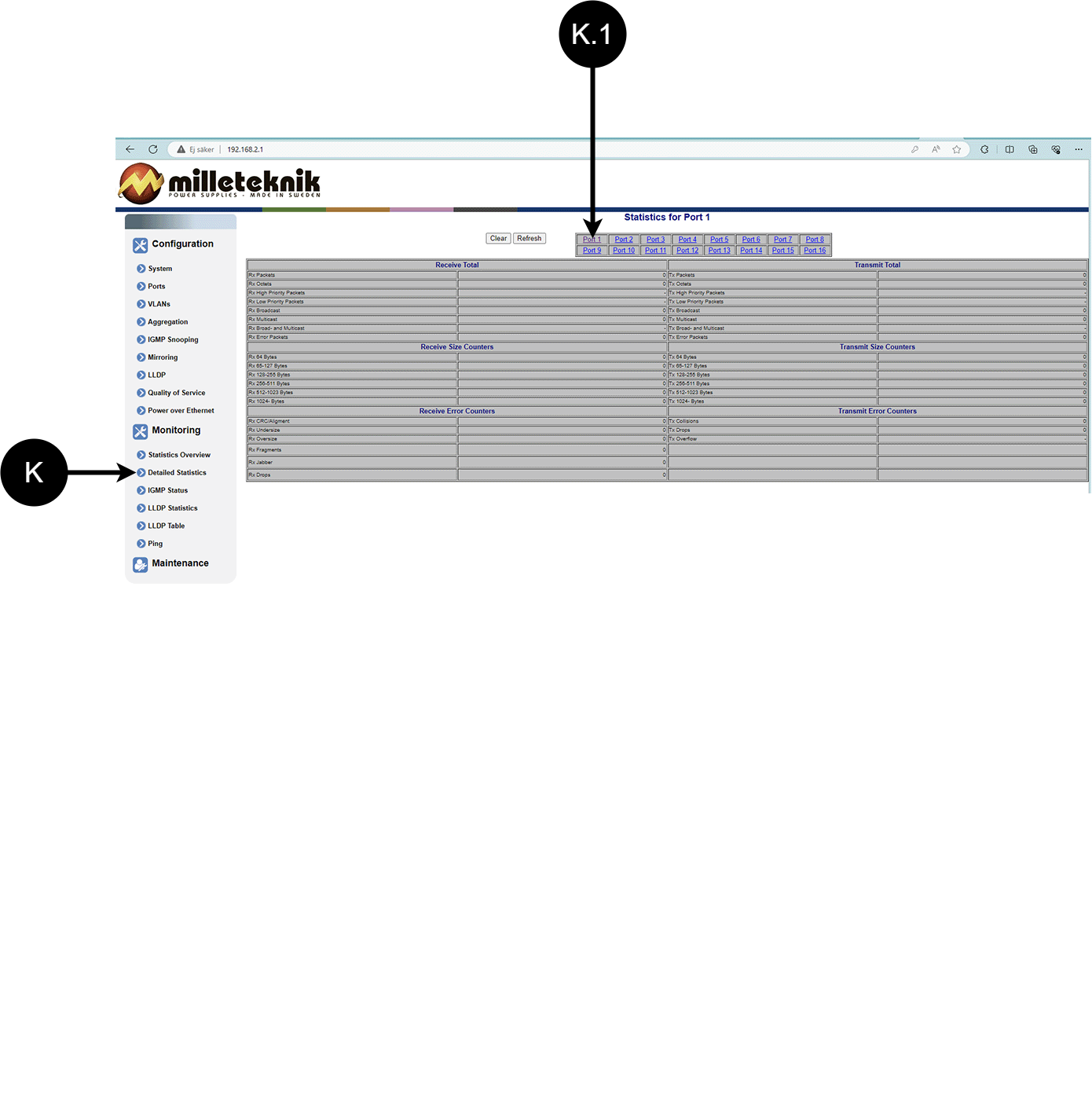

Detaljerad statistik

K.1

Välj port som du vill ha statistik för.

O

Ping

O.1

Ange adress för att testa anslutningen och svarstiden.

P

Omstart av PoE-switchen.

P.1

Välj "Yes" för att starta om switchen.

Q

Fabriksåterställ PoE-switchen.

Q.1

Välj "Yes" för att fabriksåterställa PoE-switchen.

R

Ladda upp ny mjukvara till Switchen.

R.1

Navigera till platsen på datorn där du sparat filen.

R.2

Klicka på "Upload" för att ladda upp mjukvaran.

S

Ladda upp eller ner switchens konfiguration.

S.1

Välj ny konfigurationsfil.

S.2

Ladda upp ny konfigurationsfil.

S.3

Ladda ner konfigurationsfil till dator^[a].

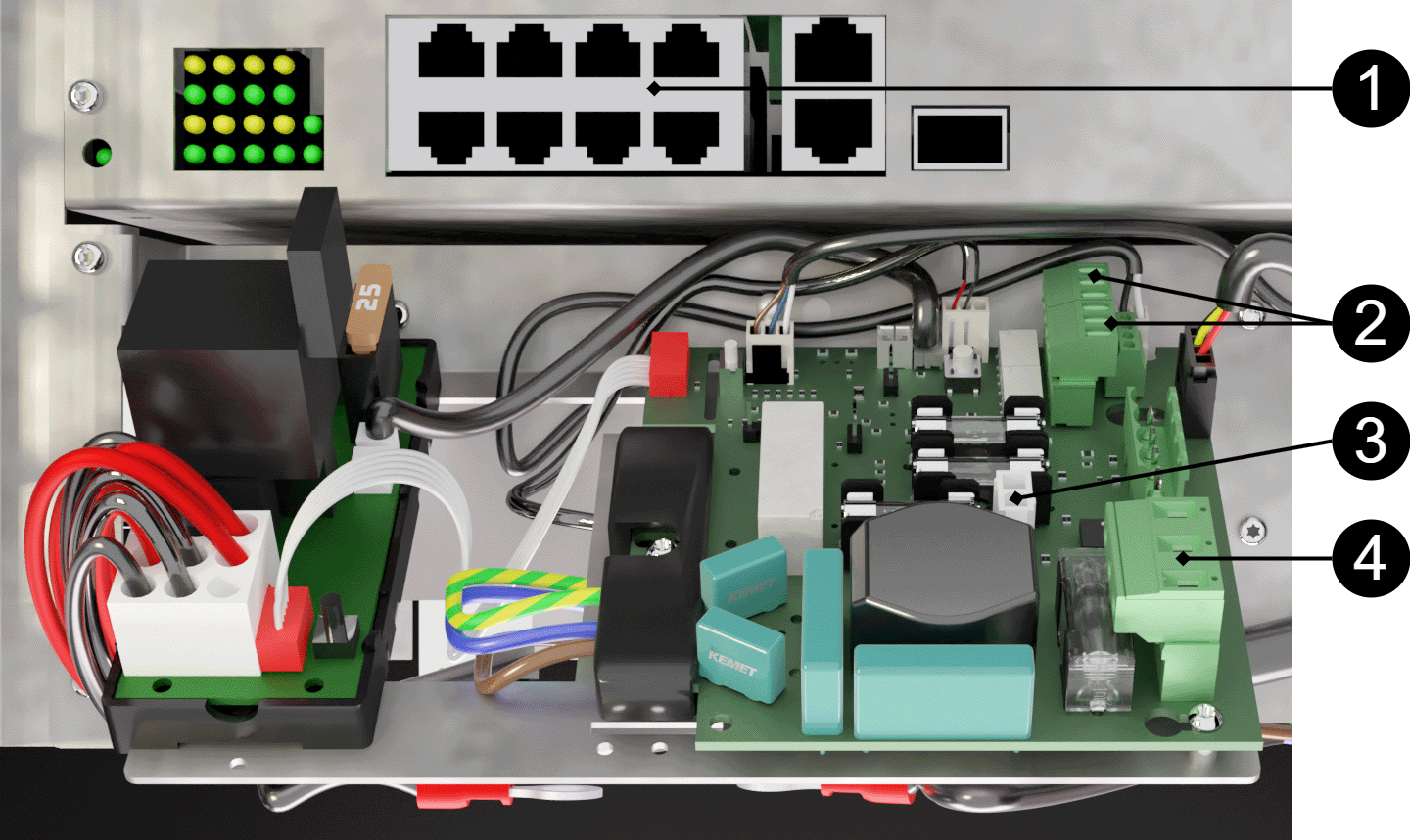

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz 48 V DC

Spänning ut (V)

27,3 V DC som boostas till 54 V DC Hjälpspänning 24 V DCGäller även i batteridrift.

Strömuttag (A)

5 A på 24 V lastutgång

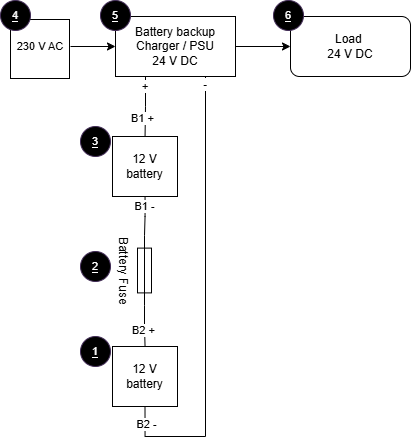

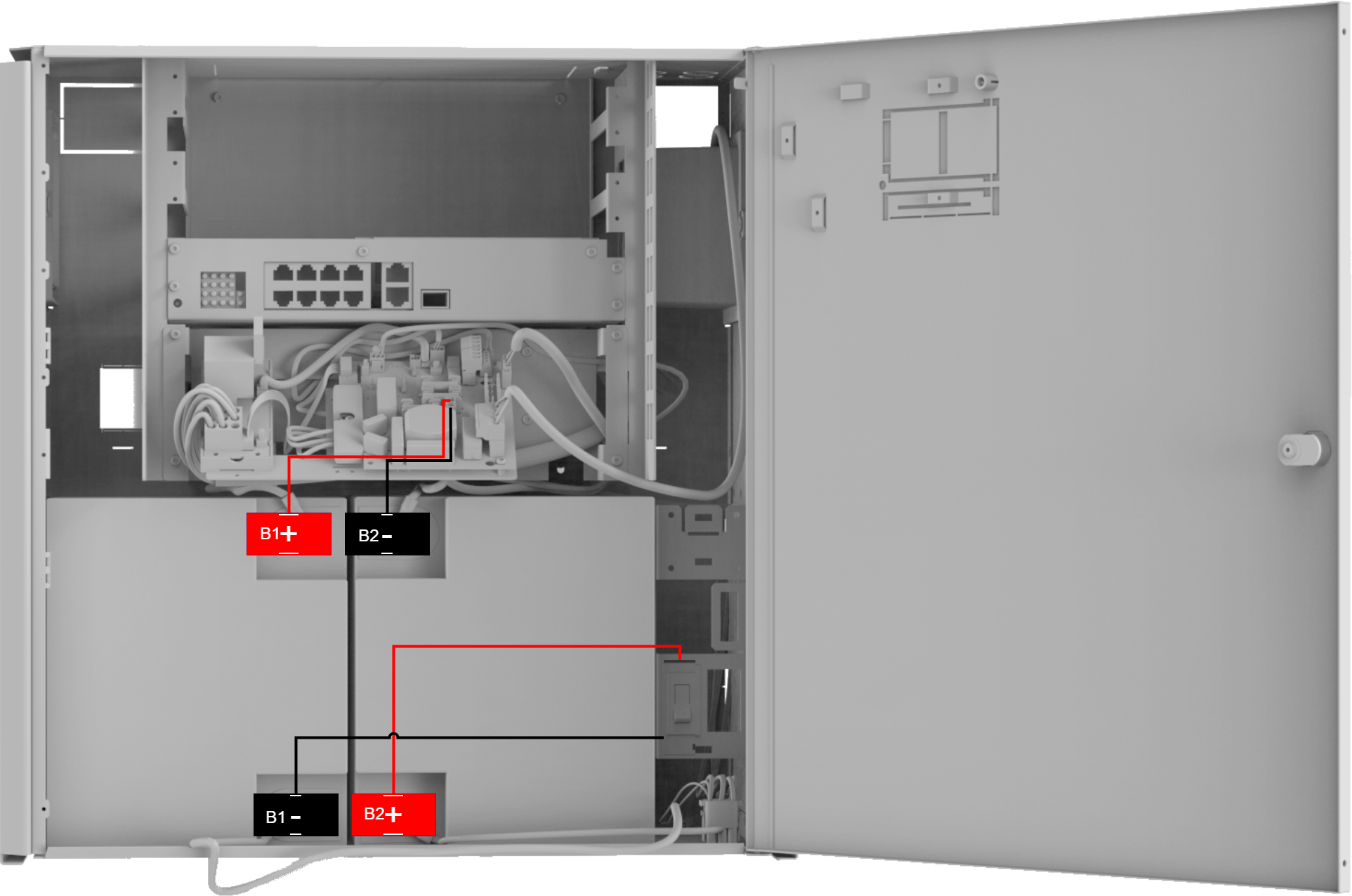

Batterier^[a]

2 x 45 Ah

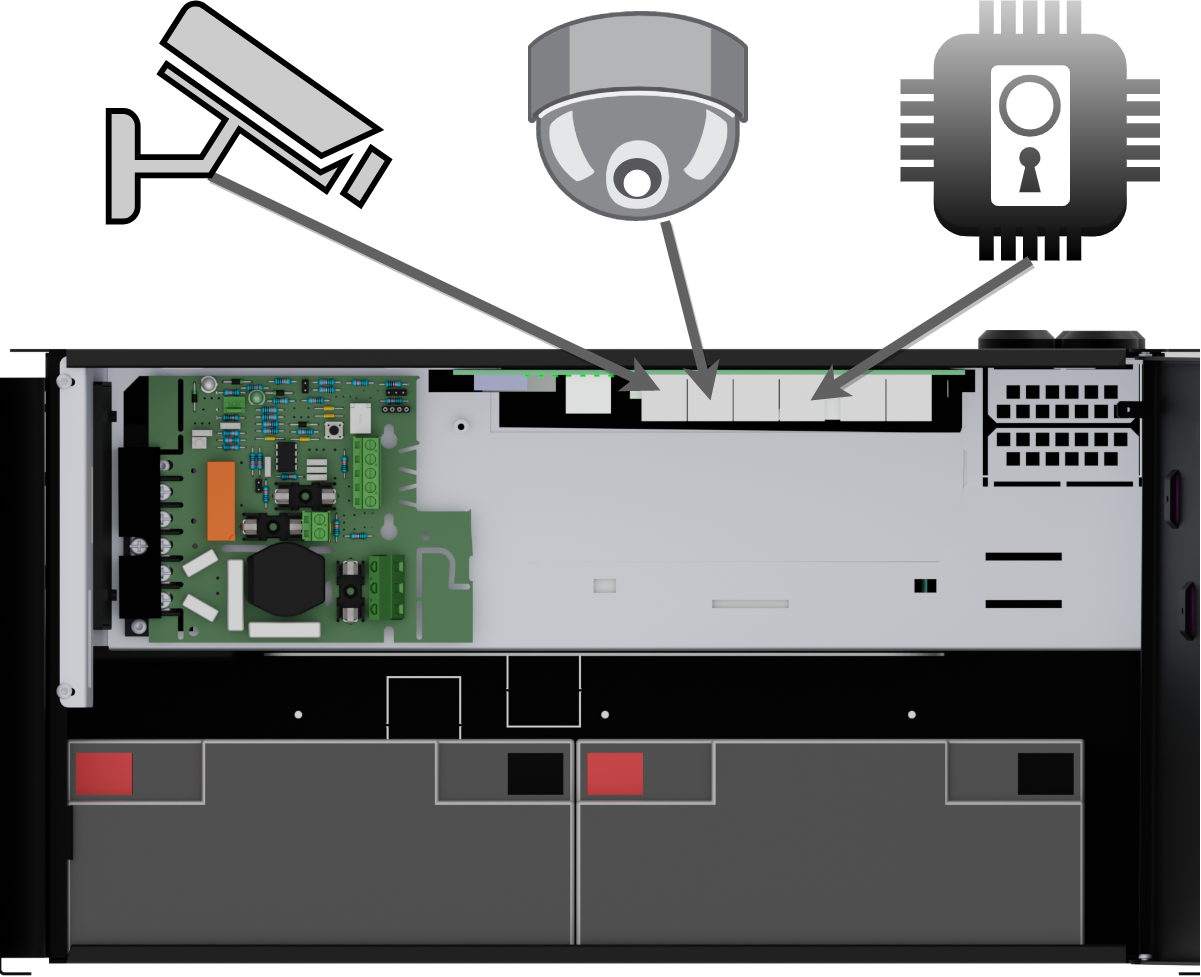

IP-kamera, strömmatning

✔

Nätverksanslutna enheter som kan drivas av PoE

✔

Matningsspänning

230 V AC, +/- 10% , 47 Hz- 63 Hz 48 V DC

Laddström

Beroende på strömuttag. Max 1 A Max 25 A

Verkningsgrad^[a]

90%

Standbyförbrukning

1,27 W

Spänning ut

27,3 V DC som boostas till 54 V DC Hjälpspänning 24 V DCGäller även i batteridrift.

Ström (A)^[b]

5 A på 24 V lastutgång

Effekt (W)

30,8W per port

Elnätssäkring

2,5 A

Lastsäkring

Säkring på matning till PoE-switch (8p): T10A Säkring på lastutgång: 10 A

Batterisäkring

30 A

Antal lastutgångar

PoE-switch kan driva last till åtta PoE-enheter och moderkort kan driva en (1) 24 V lastutgång för att driva andra applikationer.

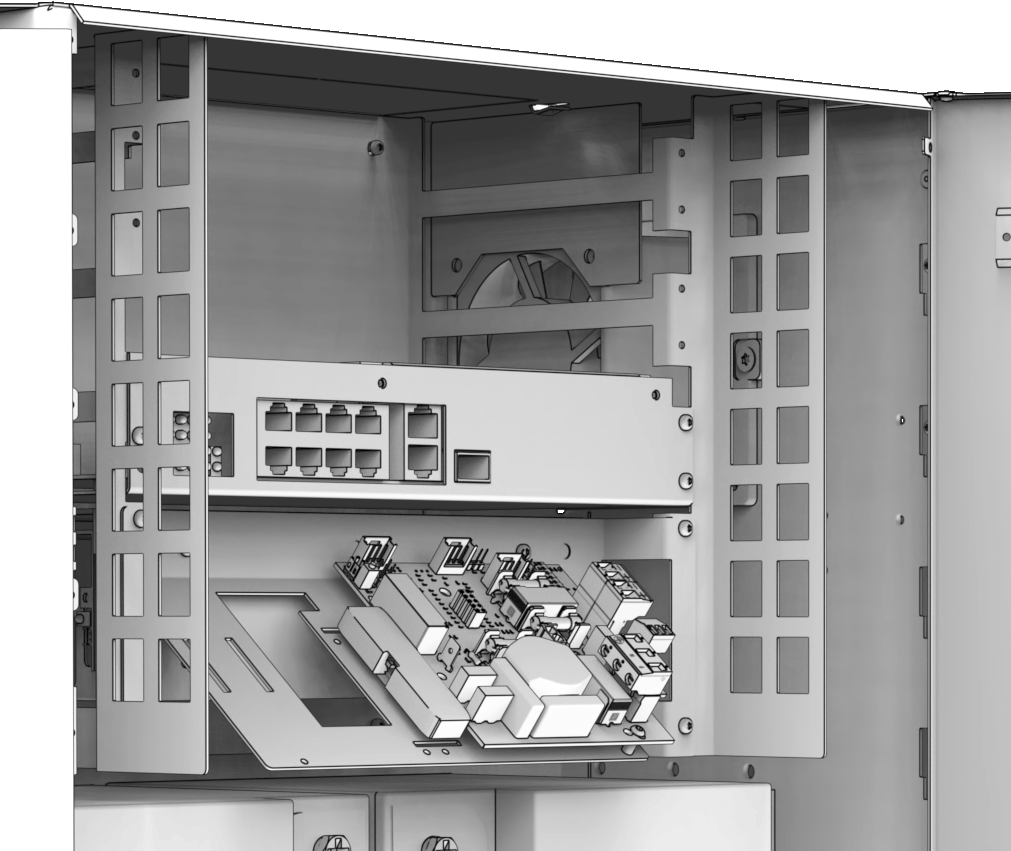

Antal PoE-portar (RJ-45)

8

PoE-budget

600 W

PoE, effekt per port

30,8 W. (9.02 A)

Antal LAN-portar

2

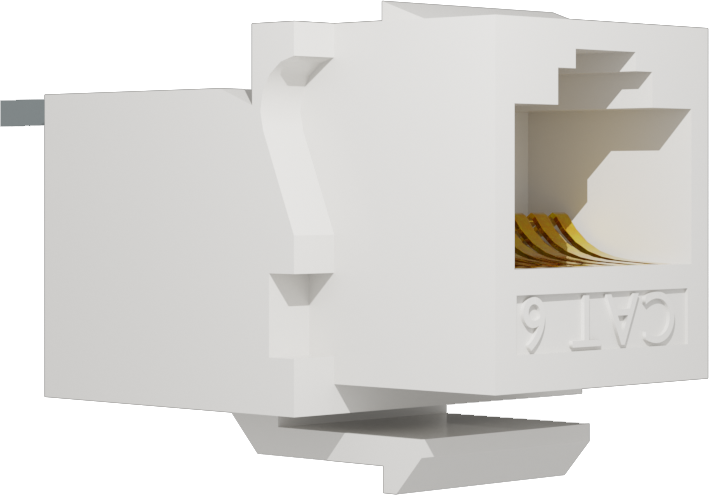

Nätverksportar/gränssnitt, RJ-45

100 Mbit/s 1000Mbit/s

Styrbar (managed)

Nej Ja

1

✔^[a]

Fördröjt nätavbrottslarm eller låg batterispänning*

✔

Säkringsfel*

✔

Bortkopplade batterier vid uppstart*

✔

Styrning av larmgräns

✔

Underspänning

✔, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns

*Summalarm

Kommunikation till överordnat system

✘

RJ-45

✔

Se manual för larm som PoE-switch kan ge.

Portstyrning via ansluten dator

✔

Indikeringar

✔

Lysdiod visar information och larm på kretskort och på kapslingens utsida.

Rek. batterier^[a]

2 x 45 Ah

Batterityp

Underhållsfria AGM-batterier (blysyra)

Djupurladdningsskydd

Aktiveras när systemspänningen sjunker under ca 20 V DC.

Andra storlekar av batterier som kan användas

2 x 28 Ah

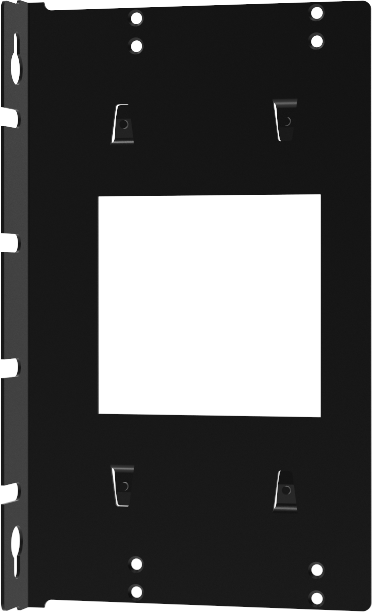

Typ

Universalkapsling för vägg och rack

IP-klass

IP32

Material

Pulverlackerad plåt

Färg

Svart

Höjdenheter

10

Kabelgenomföringar

4 st

Utslagshål

1 st. på baksidan

Lås

✔ 2 st. nycklar medföljer

Fläkt i kapsling

✔✘

19" rack

✔

Vägg

✔

Fast installation

✔

Emballage

Kartong och stötskydd i plast Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Transporttemperatur (utan batteri)

−30 °C till +70 °C

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Lagringstemperatur utan batterier

−15°C till +60 °C

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille

Garantitid^[a]

Produkten har två (2) års garanti mot tillverkningsfel.Utöver den ordinarie garantitiden kan tre (3) års extra garanti köpas till.

Särskilda garantivillkor

Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid^[b]

5 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

Miljö

Inomhus, miljöklass 1.

Driftstemperatur (rekommenderad)

+15°C till +25°C

För bästa livslängd på batterier. Högre temperaturer förkortar batteriernas livslängd avsevärt.

Driftstemperatur (tillåten)^[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Belastning, nätaggregat

80%

Medelbelastning får ej överstiga 80 % av nätaggregatets märk­kapacitet.

Ventilation, fritt avstånd runt kapslingen.

100 mm

Ventilationsöppningar får inte blockeras eller täckas.

✔

Årligen

Fläkten skall rengöras årligen. Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märk­kapacitet.

PoE

IEEE 802.3af, IEEE 802.3at/30,8 W upp till typ2, klass 4.

CE

CE-märkning enligt (EC) 765/2008

RoHS

RoHS Directive 2011/65/EU, including amendment (EU) 2015/863

EMC

EMC-direktivet 2014/30/EU

El (LVD)

Lågspänningsdirektivet 2014/35/EU

Byggvarudeklaration

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

✔

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

✔

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

✔

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

✔

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

✔

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

✗

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information^[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.
