Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalinstruksjoner: Svensk.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 1. Symbolforklaring

Symboler

Navn

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Les dette først!

Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.

All informasjon kan endres.

Installasjon — generell informasjon

Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.

Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.

  • Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.

  • Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.

  • AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.

  • Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.

  • Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.

  • Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).

Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Krav til hovedbryter, sikring og kabeltverrsnitt

For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.

Tabell 2. Hovedbryter og sikring

Komponent

Krav

Hovedbryter

En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (L) og nøytral (N).

Sikring

Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen. Se enhetens typeskilt.

sikringer

Godkjent type i henhold til IEC 60127.

Kabeltverrsnitt (230 V)

Minst 1,0 mm2

Kabellengde

Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten.

Strekkavlastning

Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes.



Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Tabellen nedenfor viser anbefalt kabelareal for lavstrømsinstallasjoner ved forskjellige spenninger, strømstyrker og kabellengder. Verdiene er basert på kobberkabel og et maksimalt spenningsfall på ca. 3% for å sikre drifts

Tabell 3. Kabelområdet svak strøm

V

Strømstyrke (A)

Kabellengde 10 meter

Kabellengde 30 meter

Kabellengde 60 meter

Kabellengde 100 meter

12 V

2A

0,75 mm2

1,5 mm2

2,5 mm2

4 mm2

12 V

5A

1,5 mm2

2,5 mm2

6,0 mm2

-*.

12 V

10A

2,5 mm2

6,0 mm2

-*

-*

* Kabelområdet vil overstige kontaktterminaldimensjonene, derfor er det ikke mulig med tykkere kabel enn 6 mm!



Variantoversikt NOVA

Tabell 4. Variantoversikt

Produktnavn

Sertifisert navn

Hovedkort: PRO1

Hovedkort PRO2:

Hovedkort PRO2 v3

Hovedkort: PRO3

NOVA 12V 10A FLX S

12V oppfyller kravene, men er ikke sertifisert.

-

X

-

X

NOVA 12V 10A FLX M

NOVA 13100-FLX

-

X

-

X

NOVA 12V 10A FLX L

Den oppfyller kravene, men er ikke sertifisert.

-

-

-

X

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-

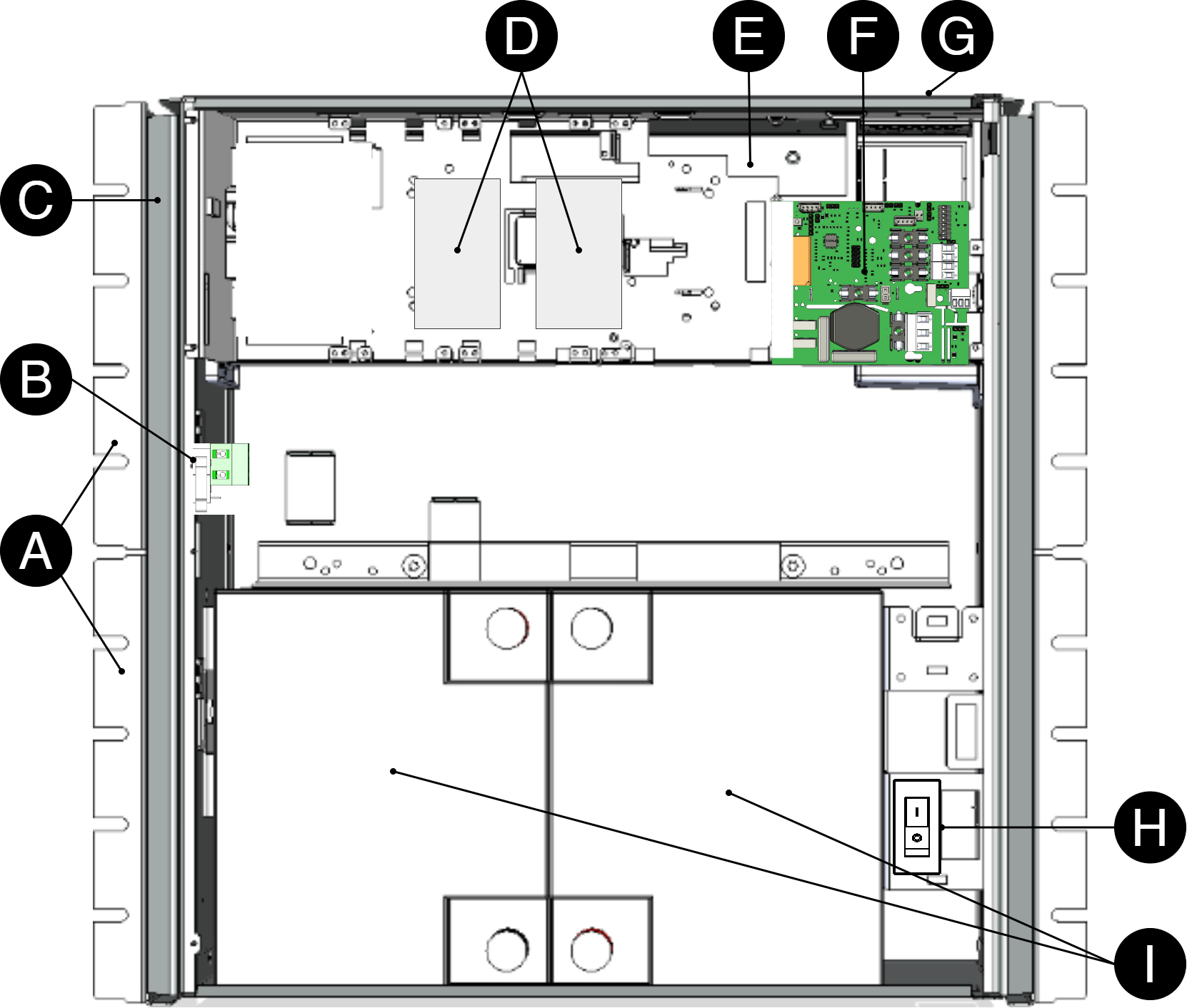

Komponentoversikt NOVA FLX L


Batteriene skal plasseres som på bildet.

Tabell 5. Komponentoversikt

Bokstav

Forklaring

A

Braketter for montering på vegg eller i 19" rack.

B

Manipuleringsalarm. Skal alarmklasse 3 (SSF) oppfylles, må manipuleringsalarm være montert på vegg.

C

Innkapsling i pulverlakkert metall.

D

Plass til tilleggskort (medfølger ikke).

E

Nettaggregat.

F

Hovedkort.

G

Kabelinnføringer.

H

Batterisikring, kontakt.

I

Plass til batterier.



Krav til hovedbryter, sikring og kabeltverrsnitt

For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.

Tabell 6. Hovedbryter og sikring

Komponent

Krav

Hovedbryter

En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (L) og nøytral (N).

Sikring

Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen. Se enhetens typeskilt.

sikringer

Godkjent type i henhold til IEC 60127.

Kabeltverrsnitt (230 V)

Minst 1,0 mm2

Kabellengde

Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten.

Strekkavlastning

Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes.



Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Tabellen nedenfor viser anbefalt kabelareal for lavstrømsinstallasjoner ved forskjellige spenninger, strømstyrker og kabellengder. Verdiene er basert på kobberkabel og et maksimalt spenningsfall på ca. 3% for å sikre drifts

Tabell 7. Kabelområdet svak strøm

V

Strømstyrke (A)

Kabellengde 10 meter

Kabellengde 30 meter

Kabellengde 60 meter

Kabellengde 100 meter

12 V

2A

0,75 mm2

1,5 mm2

2,5 mm2

4 mm2

12 V

5A

1,5 mm2

2,5 mm2

6,0 mm2

-*.

12 V

10A

2,5 mm2

6,0 mm2

-*

-*

* Kabelområdet vil overstige kontaktterminaldimensjonene, derfor er det ikke mulig med tykkere kabel enn 6 mm!

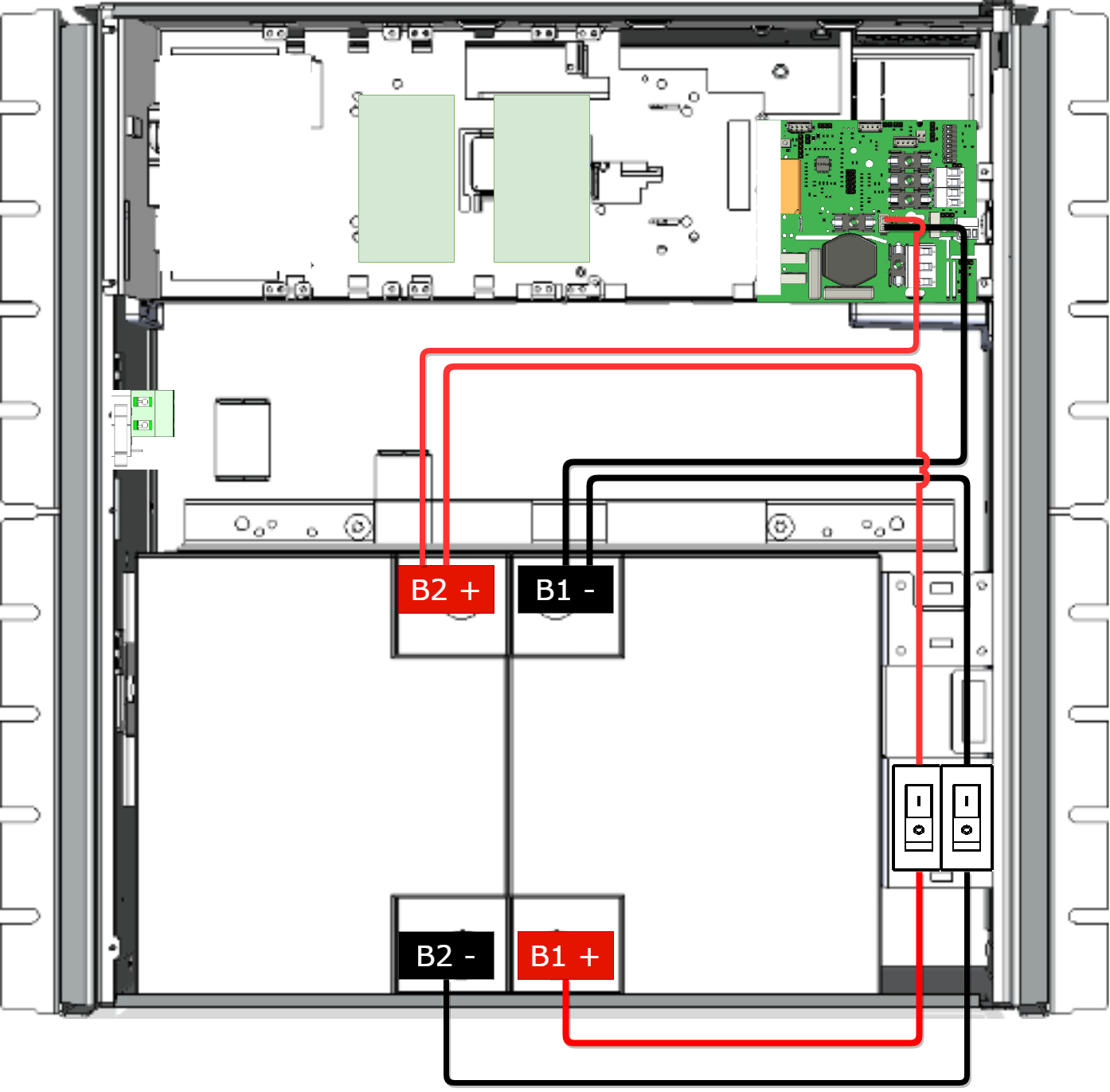

Tilkobling av batterier, 12 V

Batterikabling er montert på hovedkortet ved levering. Bilder nedenfor viser kun hvordan kabling skal kobles.

  • 1. Plasser batteriene i skapet med batteripolene utover i retning mot skapdøren.

  • 2. Koble batterikablingen til batteriet. Rød kabel på pluss og svart kabel på minus.

  • Koble fra strømnettet (hvis mulig) før du bytter batterier.

Tabell 8. Koble til batterier

Nei.

Forklaring

B1 +

Kobles til+sikring

B1 -

Kobler til - sikring og hovedkort.

B2+

Kobles til+sikring og hovedkort.

B2 -

Kobler til - sikring.



PRO3-hovedkort

Hovedkort - beskrivelse

Figur 1. PRO3
PRO3

Hovedkortet styrer enheten og fordeler effekt. Se tekniske data for mer informasjon.



Tabell 9. Kretskortoversikt, forklaring

Nr.

På kretskortet

Forklaring

1

J24

Strømforsyningskontroll. Intern bruk.

2

J5

1=Oprio 2=ekstern alarm.

3

D9

LED.

4

JU1

For ekstern LED i dør.

5

J11

Tilbakestillingsjumper, brukes ved batteribytte.

6

JU6

Tilkobling for relékort eller kommunikasjonskort eller for oppdatering av firmware. Bare ett kort eller kontakt om gangen kan passe.

7

J29

Tilkobling til vifte.

8

J101

Tilkobling for manipuleringsalarm.

9

J17

Tilkobling manipuleringsalarm fra batteriboks.

10

J35

Ikke i bruk.

11

J14

Inngang for alarm fra ekstern batterisikring, fra batteriboks.

12 og 13

J10 og J100

Alarm fra eksternt tilleggskort.

14

D18, D19

LED viser kommunikasjonsstatus (RS-485).

15

S3

DIP-switch

16

P2:1-4

Lastutganger

17

P3:1-3

Kommunikasjonstilkobling, RS-485.

18

P1:1-3

Tilkobling til strømnett.



Sikringer

Tabell 10. Sikringer på PRO3

Sikring

Type

Forklaring

F1

T2,5A

Strømnettsikring

F3

T16A

Lastsikring 1 - (for P2:2)

F4

T16A

Batterisikring

F5

T3A-T10A*

Lastsikring 1 + (for P2:1)

F7

T3A-T10A*

Lastsikring 2 + (for P2:3)

* Sikringsstørrelsen avhenger av batteri-backupens strømuttak (A).



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Koble til last

Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 11. Laste tilkoblinger

På kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.

Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-

Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til

Sikre F og N med kabelbånd.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.

Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.

Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.

Figur 2. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 12. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Filterkondensatorer

Produktene leveres med følgende filterkondensatorer for standardnettverk (TN/TT):

Tabell 13. TN/TT standard nettverk

Type

Plassering

X2

Fase - null (L — N)

Y2

Fase/null - Beskyttende jord (en per leder)



IT-nettverk

IT-nettverk genererer høyere transienter ettersom systemet fungerer fase til fase. Derfor, i henhold til gjeldende standard, kreves kondensatorer av høyere klasse

Avgang fra X1/Y1 kondensatorer kan gjøres, men da må ekstern transientbeskyttelse installeres. For enheter som skal installeres i IT-nettverk, må Milletekniks lynvern monteres for å opprettholde standarder

Dip-switch 1-8

DIP-switch har flere ulike konfigurasjoner:

Tabell 14. Dip-switch 1-8

Dip-switch

I nettdrift eller batteridrift

1

Adresseinnstilling for ekstern kommunikasjon.

2

Adresseinnstilling for ekstern kommunikasjon.

3

Adresseinnstilling for ekstern kommunikasjon.

4

Adresseinnstilling for ekstern kommunikasjon.

5

Stiller inn forsinkelse for alarm ved strømnettfeil

6

Stiller inn forsinkelse for alarm ved strømnettfeil

7

Stiller alarmgrensen for lav batterispenning ved batteridrift.

8

Slår av eller på LED.

8 i sekvens

Utfør batteritest



Adresseinnstilling for ekstern kommunikasjon (DIP-switch 1–4)

DIP-switch S1: 1–4 angir adressering.

Tabell 15. Adressering DIP-switch 1–4

Dip: 1

Dip: 2

Dip: 3

Dip:4

Adresse 1

ON

OFF

OFF

OFF

Adresse 2

OFF

ON

OFF

OFF

Adresse 3

ON

ON

OFF

OFF

Adresse 4

OFF

OFF

ON

OFF

Adresse 5

ON

OFF

ON

OFF

Adresse 6

OFF

ON

ON

OFF

Adresse 7

ON

ON

ON

OFF

Adresse 8

OFF

OFF

OFF

ON

Adresse 9

ON

OFF

OFF

ON

Adresse 10

OFF

ON

OFF

ON

Adresse 11

ON

ON

OFF

ON

Adresse 12

OFF

OFF

ON

ON

Adresse 13

ON

OFF

ON

ON

Adresse 14

OFF

ON

ON

ON

Adresse 15

ON

ON

ON

ON



Forsinkelse ved strømnettfeil (DIP 5–6)

Det er mulig å endre hvor lang tid som skal gå før alarm utløses ved strømnettfeil. Bruk tabellen til å stille inn alarmen.

Tabell 16. Forsinkelse ved strømnettfeil

Alarm ved strømnettfeil etter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minutter

ON

OFF

60 minutter

OFF

ON

240 minutter (4 timer)

ON

ON



Lav batterispenning (DIP 7)

DIP: 7 har samme funksjon uavhengig av om enheten er i nett- eller batteridrift, eller om bryteren for manipuleringsalarm holdes inne.

Tabell 17. Lav batterispenning

Alarm for lav batterispenning gis ved

Dip 7

22,8 V*

ON

24 V

OFF

*25 % av batterikapasiteten gjenstår.



LED (DIP 8)

LED/batteritest slås alltid på når døren er åpen.

DIP-switch 8 = ON slår av LED.

DIP-switch 8 = ON slår på LED.

Batteritest (DIP 8)

Ved batteritest må DIP 8 bytte posisjon, og det må gå fem sekunder før testen initieres.

  • Dersom DIP 8 i utgangspunktet står på OFF, settes den til ON (vent i 5 sekunder) og settes deretter tilbake til OFF igjen.

  • Dersom DIP 8 i utgangspunktet står på ON, settes den til OFF (vent i 5 sekunder) og settes deretter tilbake til ON igjen.

Dette starter batteritesten etter 3–8 sekunder. Batteritesten tar ca. 6 sekunder, og LED-en blinker raskt gult. Når batteritesten utføres, kan det gis alarm om gammelt batteri.

Vent med å tilbakestille DIP 8 til testen er fullført.

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å brokoble J11 (PRO3)

I tilfelle adresseendring, bør kortet tilbakestilles en gang til etter 20-30 sekunder.

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

Tilbakestilling av data etter batteribytte - PRO3

Etter utskifting av batterier må enheten måle kapasiteten til de nye batterier og fjerne tidligere angitt batterikapasitet. Alarmer fjernes, men statistikken lagres i minnet.

  • Sett i jumper på J11, og ta bort jumper på J11

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Merknad om testing av batterier

Ved oppstart tar det 72 timer før systemet utfører batteritest. Dette er for å sikre at batteriene er fulladet og for å samle inn snittverdier/historikk i minst 72 timer. Deretter utføres det en kvalifisert celletest av batteriene hver fjerde time.

Legg merke til når du starter med kortsluttede batterier

Peakstrøm ved oppstart med kortsluttede batterier: Opptil 30 A p-p under 200 ms. Følg alltid oppstartsprosedyren.

Flere enheter til et overordnet system

For å koble flere enheter til et overordnet system må last-minus mellom flere batteri-backuper kobles sammen.


Idriftsettelse – slik starter du enheten

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 18. Koble til i denne rekkefølgen

Nr

Forklaring

1

Koble til alarm.

2

Koble til last.

3

Koble til batterier.

4

Koble til strømnett.



Viktig

For innstilling av dip-brytere og adressering - se online manual via QR-kode.

  1. Koble til last, alarm og ev andre forbindelser.

  2. Koble inn batterier.

    1. Koble til / slå på sikringer.

  3. Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.

    1. Slå på nettspenningen.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

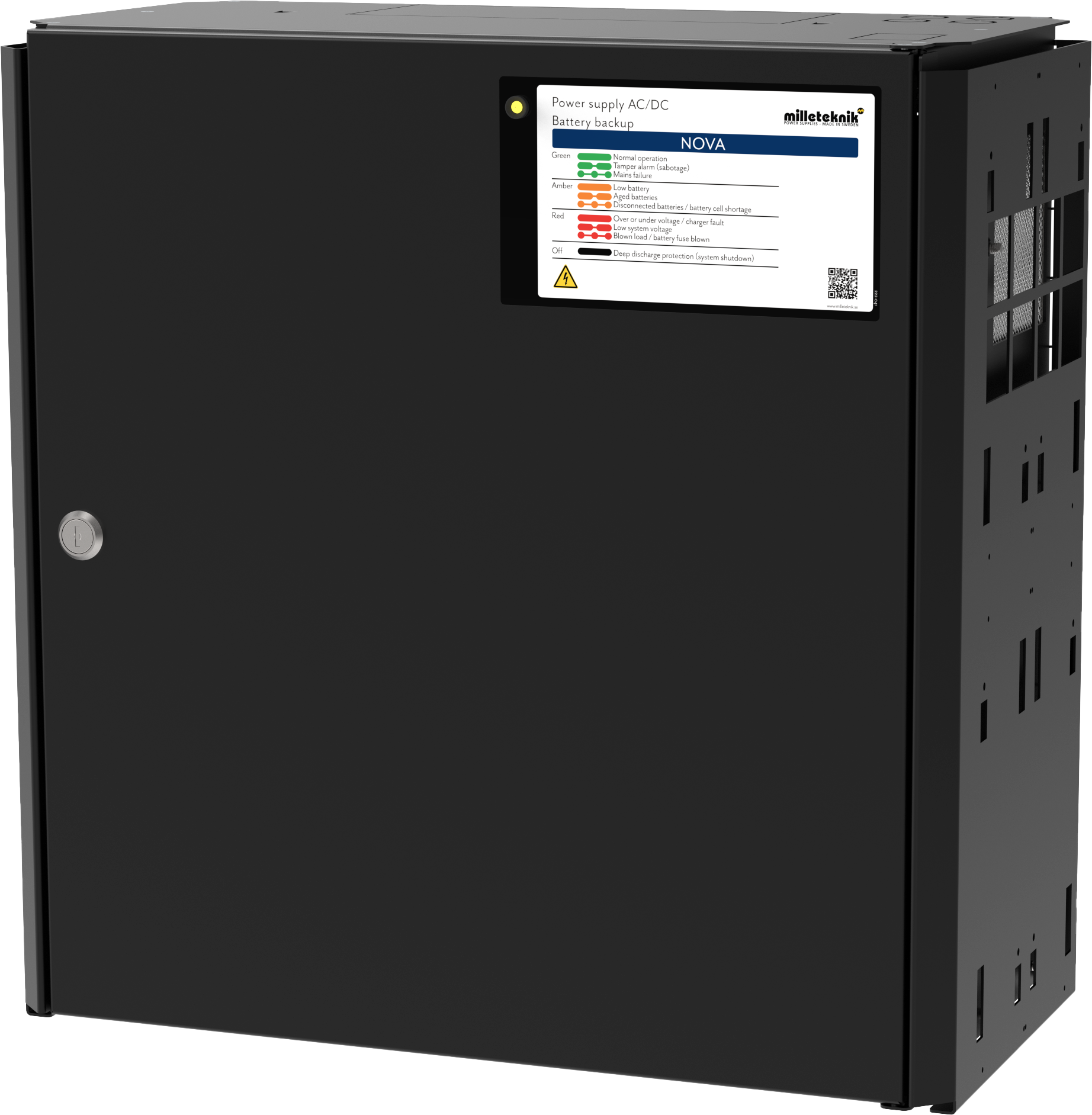

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

222-041_2019.ai
Tabell 19. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Langsomme grønne blink

Manipuleringsalarm.

Hurtige grønne blink

Alarm ved strømnettfeil.

Lyser gult

Lav batterispenning.

Langsomme gule blink

Gamle batterier.

Hurtige gule blink

Frakoblede batterier eller batterikortslutning.

Lyser rødt

Høy eller lav spenning eller defekt lader.

Langsomme røde blink

Lav systemspenning.

Hurtige røde blink

Lastsikring er gått eller batterisikring er gått.

Svart / lyser ikke

Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.)



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Justering av manipuleringsalarm

SABK_PLIERS_INSTRUCTION.eps

Følerarmen på manipuleringsalarmen skal være i lukket posisjon (stengt) når døren er igjen. Går alarmen (”tamper alarm” / alarm til undersentral), kan det hende følerarmen må justeres.

Slik justerer du følerarmen:

  1. Klem til med en flattang midt på følerarmen.

  2. Juster følerarmen forsiktig i ønsket retning (opp/ned).

  3. Kontroller ved å stenge døren. Det høres et klikk når kontakten lukkes.

Notat

Manipuleringsalarmen skal ikke utløses når døren er lukket og låst.

Sikkerhetsinformasjon - Service og feilsøking

  • Hvis mulig, må du bryte nettspenningen før du starter noe arbeid, for eksempel service, batteribytte, måling eller feilsøking.

  • Fjern batterisikringen/pluggen før du arbeider på DC-siden.

  • Kontroller at alle kabler er riktig tilkoblet og jordet før du setter enheten på nytt.

  • Produktet kan inneholde komponenter som blir varme under drift. Unngå å berøre interne komponenter rett etter at strømmen er slått av.

  • Hvis sikringene kobles ut gjentatte ganger, se Feilsøking eller koble fra enheten og ta kontakt med Milleteknik teknisk support.

  • Ved mistanke om skade, inntrenging av væske eller brent lukt må produktet ikke brukes før det er kontrollert av kvalifisert personell.

  • Under drift skal huset lukkes og låses (hvis enheten har en lås).

  • Kun autorisert servicepersonell kan utføre reparasjoner på enheten.

  • Bruk kun originale sikringer og batterier av samme type og verdi som angitt i håndbok/produktarket.

Milleteknik er ikke ansvarlig for skader forårsaket av feil håndtering, modifikasjon eller ikke-godkjente komponenter.

Feilsøking

Hvis enheten ikke fungerer som forventet, gå gjennom følgende kontroller:

Tabell 20. Feilsøking

Problem

Mulig årsak

Tiltak

Ingen utgangsspenning.

Ingen nettspenning, sikring utløst eller batterisvikt.

Kontroller tilførselen, sikringene og batteritilkoblingene.

Batteriet lades ikke.

Feil batteritilkobling eller batterisikring har utløst.

Kontroller batterikablene og bytt batterisikring om nødvendig.

Enheten starter, men gir alarm.

Batterier som ikke er tilstrekkelig ladet eller defekt last eller batteri.

Vent 72 timer til batteriene er fulladet. Kontroller at belastningen ikke overskrider enhetens merkestrøm.

LED blinker.

Informasjon, advarsel eller feil.

Se panel eller håndbok for forklaring.

Sikringer går ofte.

Kortslutning eller overbelastning.

Kontroller tilkoblede enheter, bytt sikringen først etter at årsaken er løst.

Enheten blir varm

Høy belastning eller utilstrekkelig ventilasjon

Kontroller at nominell strøm ikke overskrides og at luftstrømmen er tilstede rundt huset.



Kontrollmåling av batterier

Ved feilsøking kan spenningen på batteriene kontrolleres ved hjelp av et multimeter. Mål hvert 12V batteri separat over pluss- og minuspolen. Deretter måler du hele batterigruppen koblet i serie. To 12 V-batterier koblet i serie skal gi omtrent 24-27 V DC avhengig av ladningsgraden og om lading pågår. Hvis målt spenning er betydelig lavere enn forventet, kontroller polaritet, batterisikring og ledninger mellom batteriboks og batteribackup.

Hvis problemet vedvarer etter disse kontrollene, kan du kontakte Milleteknik-kundestøtte og oppgi produktnavn, serienummer og en kort feilbeskrivelse.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

SSF1014 sertifisert* batteribackup med kommunikasjon

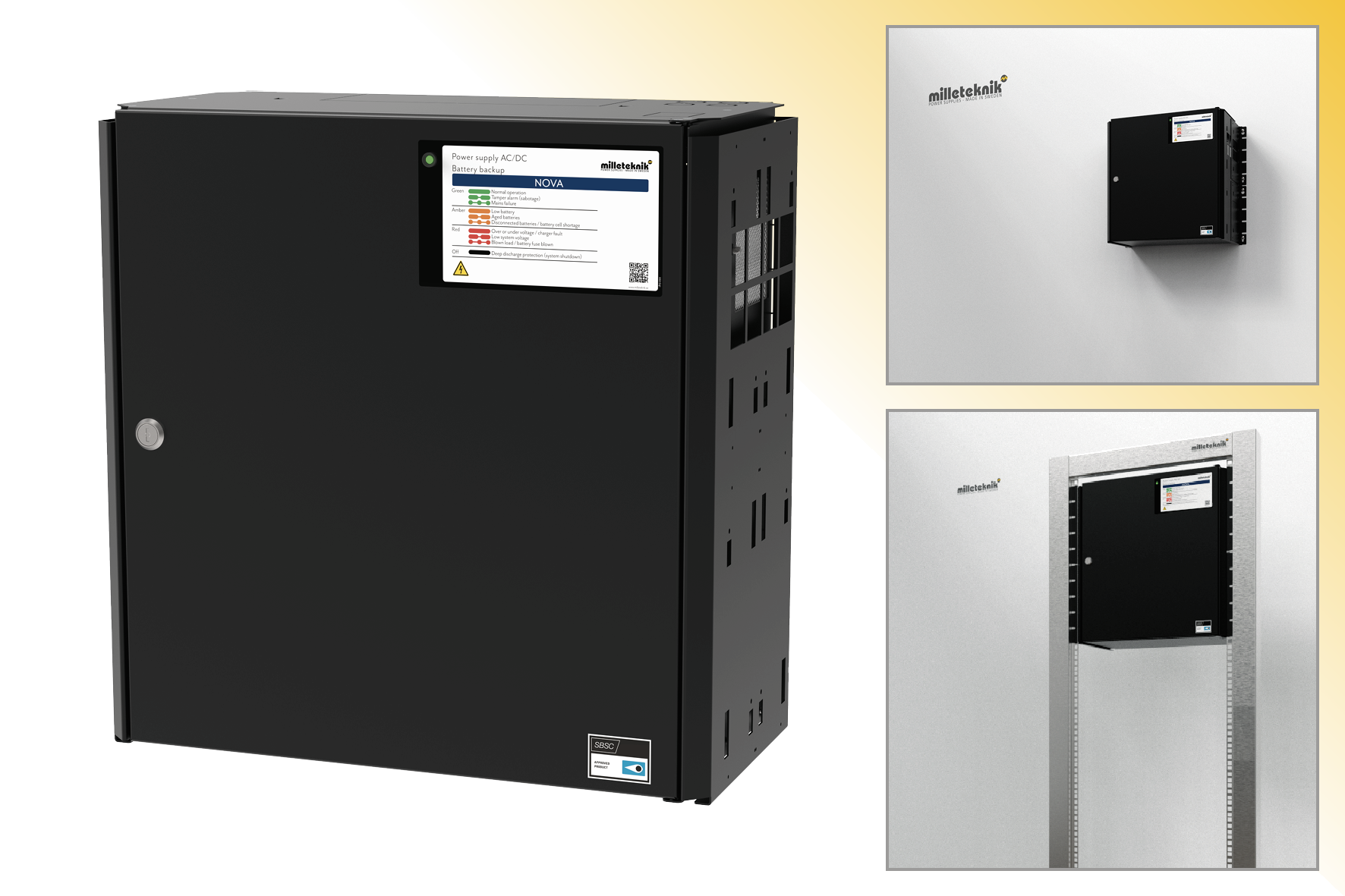

Figur 3. NOVA FLX L
NOVA FLX L

NOVA FLX L monteres på vegg eller i 19" rack.



Artikkelinformasjon

Tabellen viser produktets navn, delenummer og e-postnummer

Produktidentifikasjon
Tabell 21. Betegnelse, delenummer og e-postnummer.

Betegnelse

Varenr.

E-nummer (SE)

NOVA 12V 10A FLXL

FL01P30012P100

52 136 49



Teknisk beskrivelse

NOVA brukes til å drive tilgangssystemer, alarmer og annet sikkerhetsutstyr med 12 V DC-drift. Enhetens innebygde likeretter konverterer nettspenning (230 V AC) til stabilisert 12 V DC. NOVA er sertifisert i henhold til SSF 1014[2] for bruk i sikkerhetsinstallasjoner fra alarmklasse 1 opp til alarmklasse 4.

Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.

Tabell 22. Raske fakta

Raske fakta

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Spenning ut (V)

12 V DC13.6 V DC, (12 V DC) Gjelder også i batteridrift.

Strømutgang (A), maks belastningsstrømutgang.

10A

Batterier[a]

2 x 45 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Bruksområder

Tabell 23. Bruksområder

Bruksområder

Ja

Nei

Tilgangssystem (dørleser, magnetisk lås, elektrisk terminalplate osv.)

PowerWatch-kompatibel

Innbruddsalarm

SSF-sertifiserte tilgangssystemer. Alarm klasse 1-4

Kommunikasjon til subcentral.



Elektriske data

Tabell 24. Elektriske data

Elektriske data

Forsyningsspenning

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Ladestrøm

Maks 10A

Effektivitet[a]

87%

Standby-forbruk

1,94 W

Spenning ut

12 V DC13.6 V DC, (12 V DC) Gjelder også i batteridrift.

Nåværende (A)[b]

10A

[a] Ved nominell belastning.

[b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.



Tabell 25. sikringer

sikringer

Beskyttelse av strømnettet

2,5A

Lastsikring

10A

Batterisikring

(16 A) og 30 A automatisk sikring



Tabell 26. Trykte kretskort og egenforbruk

Kretskort

Selvforbruk (i batteridrift)

Annet. info

PRO3

< 120 mA

Alle reléer på eksternt alarmkort trukket i normal modus.



Last utganger

Tabell 27. Last utganger

Last utganger

Antall lasteutganger

2



Tabell 28. Total maksimal belastning og anbefalt belastning.

Modell

Anbefalt totalbelastning (80%)[a]

10A

8A

[a] Vanligvis anbefales 70-80% av maksimal belastning i kontinuerlig drift, avhengig av produktets termiske marginer.



Alarm og beskyttelse

Tabell 29. Antall relé som alarm kan gis på

Antall reléer

Alarm på koblingsrelé?[a]

0

4

Kan gis på fire utganger, med alarmkort, ellers vises alarm i foreldresystemet.

[a] Relé, vekslende potensialfrie kontakter.Avslutter CO/NO.



Tabell 30. Alarm over kommunikasjon og på LED på hovedkort PRO3

Alarmer

Alarm via kommunikasjon[a]

Indikasjonsdiode på hovedkortet.

Nettverksbrudd

Sikringsfeil

Sabotasjebrytere

Viftefeil

Laderfeil, overspenning

Laderfeil, underspenning

Cellefeil eller ikke tilkoblet batteri

Lav systemspenning, (systemspenning under 24,0 V i nettdrift).

Lav batterispenning (<24,0 V DC) eller strømbrudd

Overtemperatur

Undertemperatur

Kort batterilevetid gjenstår

Eldet batteri

Overstrøm 80%, daglig gjennomsnitt

Overstrøm 100%, minuttgjennomsnitt

Over nåværende 175%, andre gjennomsnitt

[a] Gjelder kommunikasjon mot det overordnede systemet, bare aktiv hvis konfigurasjonen tillater det.



Tabell 31. Alarmer

Alarmer[a]

Relé 1/Alarmutgang 1

Relé 2/Alarmutgang 2

Relé 3/Alarmutgang 3

Relé 4/Alarmutgang 4

Nettverksbrudd

-

-

-

Sikringsfeil

-

-

-

Sabotasjebrytere

-

-

-

Viftefeil

-

-

-

-

Laderfeil, overspenning

-

-

-

Laderfeil, underspenning

-

-

-

Cellefeil eller ikke tilkoblet batteri

-

-

-

Lav systemspenning, (systemspenning under 24,0 V i nettdrift).

-

-

-

Lav batterispenning (<24,0 V DC) eller strømbrudd

-

-

-

Overtemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Kort batterilevetid gjenstår

-

-

-

-

Eldet batteri**

-

-

-

Overstrøm 80%, daglig gjennomsnitt

-

-

-

-

Overstrøm 100%, minuttgjennomsnitt

-

-

-

-

Over nåværende 175%, andre gjennomsnitt

-

-

-

-

[a] Alarm på potensialfri relékontakt.



Tabell 32. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Batteriladningsbeskyttelse/kontrollert lading[a]

✔ Batteriene lades med maksimalt 0,5 A.[b]

Dyp utladningsbeskyttelse, se Batteri[c]

Kortslutningsbeskyttelse

Overbelastningsbeskyttelse/Overspenningsvern

Overtemperaturbeskyttelse

[a] Kontrollert lading beskytter og forlenger batteriets levetid.

[b] Fabrikkinnstilling. Justerbar i PowerWatch

[c] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker.



Kommunikasjon og indikasjoner

Tabell 33. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

Alarm til subcentral

PowerWatch[a]

Indikatorer/lysdioder

LED viser informasjon og alarmer på kretskort og på utsiden av huset.

[a] PowerWatch består av en kabel og programvare, den bestilles separat.




PowerWatch er tilgjengelig som et alternativ for produktet.

Tabell 34. Kommunikasjonsprotokoll

Grensesnitt

Inkludert/valgfritt

Signaltype/kommunikasjonsprinsipp

Protokoller

RS-485[a]

Inkludert

Differensiell signalering

OSDP

RS-232

Valgfritt

Seriell kommunikasjon (TTL-nivå)

Proprietær protokoll

Ethernet

Valgfritt

Pakkebasert (Ethernet)

TCP/IP

I!C

Valgfritt

To-tråds buss

I!C

[a] For andre merker gjelder kommunikasjonsgrensesnittet til den respektive produsenten.



Batteri

Tabell 35. Tekniske data - Batterier

Batteri

Ref. Batterier[a]

2 x 45 Ah

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre)

Dyp utladningsbeskyttelse

Aktiveres når systemspenningen faller under ca. 10 V DC.

Andre størrelser på batterier som kan brukes

2 x 28 Ah Andre batterier kan ikke brukes hvis sertifikater skal opprettholdes.

[a] Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.



Innkapsling og mekanikk

Tabell 36. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Universelt kabinett for vegg og stativ

IP-klasse

IP32

Materialer

Pulverlakkert ark

Farge

Svart

Høydeenheter

10

Kabelgjennomføringer

4 stk

Utslagshull

1 stk. på baksiden

Låse

✔ 2 nøkler inkludert

Vifte i kabinettet



Montering, installasjon og kvalifikasjonskrav

Tabell 37. Montering

Montering

Ja

Nei

19" stativ.

Veggen.



Tabell 38. Installasjon

Installasjon

Ja

Nei

Fast installasjon.



Informasjon om dimensjoner, vekt og emballasje

Tabell 39. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

444 x 437 x 212 mm

550 x 500 x 300 mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 40. Vekt

Netto vekt

Vekt med emballasje

12,7 kg

13,8 kg



Tabell 41. Emballasje

Emballasje

Emballasje

Kartong- og plaststøtbeskyttelse. Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C



Kontakt

Tabell 42. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Milleteknik med tilhørende logo er et varemerke for Milleteknik AB.

PowerWatch er et varemerke for Milleteknik AB.

Publiseringsdato 2026-07-08

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 43. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.Produktet har fem (5) års garanti mot produksjonsfeil.

Spesielle garantibetingelser

Batteriets backup bør brukes sammen med UPLUS 10+ Design Life-batterier. Viften skal rengjøres årlig og byttes om nødvendig., Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet. Omgivelsestemperaturen skal ikke overstige 32° C. Batterier og slitedeler dekkes ikke av garantienSe også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

5 virkedager. Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde

[b] Ved større bestillinger øker leveringstiden, inkl. ö.k.



Drift og vedlikehold

Tabell 44. Drift

Drift

Data

Annet. info

Miljø

Innendørs miljøklasse 1.

Driftstemperatur (anbefalt)

+15° C til+25° C

For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, fri avstand rundt kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 45. Vedlikehold

Ja

Nei

Intervall

Annet. info

Årlig

Viften skal rengjøres årlig. Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.



Sertifiseringer og godkjenninger

Tabell 46. Godkjent i henhold til

Samsvarer med

Direktiver

Utslipp

EN55032 (CISPR32) Klasse B

Utslipp

EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Klasse B, EN61000- 3-2:2001, EN 55032 (erstatter EN 55022)

Immunitet

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 utgave 2, EN50131-6

C.E.

CE-merking i henhold til (EC) 765/2008

RoHS

RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EUEN 62368-1



Tabell 47. Ups

Samsvarer med

Ja

Nei

EN50081-1, -2, EN55011, EN55022 (B) og EN50082-1, -2, EN61000-4-2, -3, -4, -5.

UPS-en oppfyller gjeldende EMC-krav i EN 61000-6-3/6-4 (utslipp) og EN 61000-6-1/6-2 (immunitet).

EN 62368-1

EN 62040-1

EN 16005[a]

[a] SINUS UPS er en backup-kraftenhet (UPS) som oppfyller gjeldende deler av standardserien EN 62040. Overholdelse av EN 16005 refererer til det komplette dørsystemet og hviler på dørprodusenten eller systemintegratoren



Tabell 48. SBF

Samsvarer med

Ja

Nei

SBF 110:8



Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
Tabell 49. Gjelder sertifikater hvis valgfritt er installert utenfor enheten?

Produktserie

Sertifisering

Gjelder sertifikater hvis valgfritt er installert i enheten?

NOVA[a]

SSF 1014 (Innbrudd)

Ja

[a] Produktet er sertifisert sammen med foreldresystemet. For at sertifikater skal opprettholdes, må batterier av samme merke brukes som i sertifisering, (



Miljødata

Tabell 50. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.[b]Kontakt din distributør for mer informasjon.

[a] Standby-forbruk og strøm.

[b] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.



soptunna_atervinning.ai

Produsent og opprinnelsesland

Tabell 51. Produsent og opprinnelsesland

Produsent[a]

Milleteknik AB

Tollstat.

850444095[b]

Opprinnelsesland

Sverige

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.

[b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader.



Vedlegg

Strømuttak NOVA FLX

NOVA 12V 10A FLX L

Enhet uten batteriboks

Enhet med

1 batteriboks

Enhet med

2 batteribokser

Batteri

2 stk 45 Ah

-

-

Maks batterikapasitet

90 Ah

-

-

I følge. SSF1014, Alarmklasse 1-2

7,5 A

-

-

I følge. SSF1014, Alarmklasse 3-4

3,0 A

-

-

Imax A (maks utladningsstrøm)

10 A

-

-

Imax b (maks ladestrøm)

10 A

-

-

Imin er alltid 0 A.

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Ladestrøm for batterier og batterikapasitet

Enheten leser den tilkoblede systembelastningen og lader batteriene med tilgjengelig reststrøm fra strømforsyningen. Enheten utfører kvalifiserte* batteritester og varsler når batterier må skiftes. Batteriene lades skånsomt for å forlenge levetiden og det er beskyttelse mot overlading.

Tabell 52. Ladestrøm

12 V / 24 V

Maks ladestrøm for batterier

NOVA FLX L

6 A



Batteribackupen har kontrollert lading** (kontrollert lading) som forhindrer at batteriene overlades og forlenger levetiden betraktelig. NOVA-serien skal brukes med AGM-batterier.

Notat

NOVA 12V 10A FLX S, NOVA 12V 10A FLX M og NOVA 12V 10A FLX L oppfyller kravene i henhold til EN50131-6 og SSF 1014 men er ikke sertifisert.

PowerWatch

Tabell 53. Bestillingsinformasjon for PowerWatch

Betegnelse

Varenr.

E-nummer (SE)

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 54. Alarmer som kan stilles inn i PowerWatch

Alarmer som kan stilles inn i PowerWatch

Enheten er ikke kalibrert

Ikke-tilkoblet batteri

Laderfeil, overspenning

Laderfeil, underspenning

Lav batterispenning, i batteridrift

Sikringsfeil ved belastning

Strømbrudd, forsinkelse 10 sekunder

Viftefeil, (i tilfelle ekstern tilkoblet vifte)



Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 55. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V AC)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")



Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 56. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Tabell 57. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)[a]

Batteriutskiftningstid ved normal drift, +20° C.

Utskifting under varm drift, +30° C

Utskifting under varm drift, +40° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.



Reserver driftstider for ulike alarmklasser - oversikt

Alarmklasse

Reservedriftstid ved strømbrudd

Maksimalt antall timer lading av batterier (80 %)

EN54-4

-

24 timer

SBF110:8

30 t + 10 min

24 timer

EN50131-6 klasse 1-2

12 timer

72 timer

EN50131-6 klasse 3

24 timer

24 timer

SSF1014 Alarmklasse 1/2

12 timer

72 timer

SSF1014 Alarmklasse 3/4

30 t (i urbane områder) / 60 t (ikke-urbane områder)

24 timer

Tabellen viser reservedriftstid og batteriladingskrav for ulike alarmklasser.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Milleteknik med tilhørende logo er et varemerke for Milleteknik AB.

PowerWatch er et varemerke for Milleteknik AB.

Publiseringsdato 2026-07-08



[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon

[2] Gjelder ikke NOVA 12V 10A FLX L.
