FLX M -kotelo sisäkkeellä lisävarusteita varten Sentrion S4:lle.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.

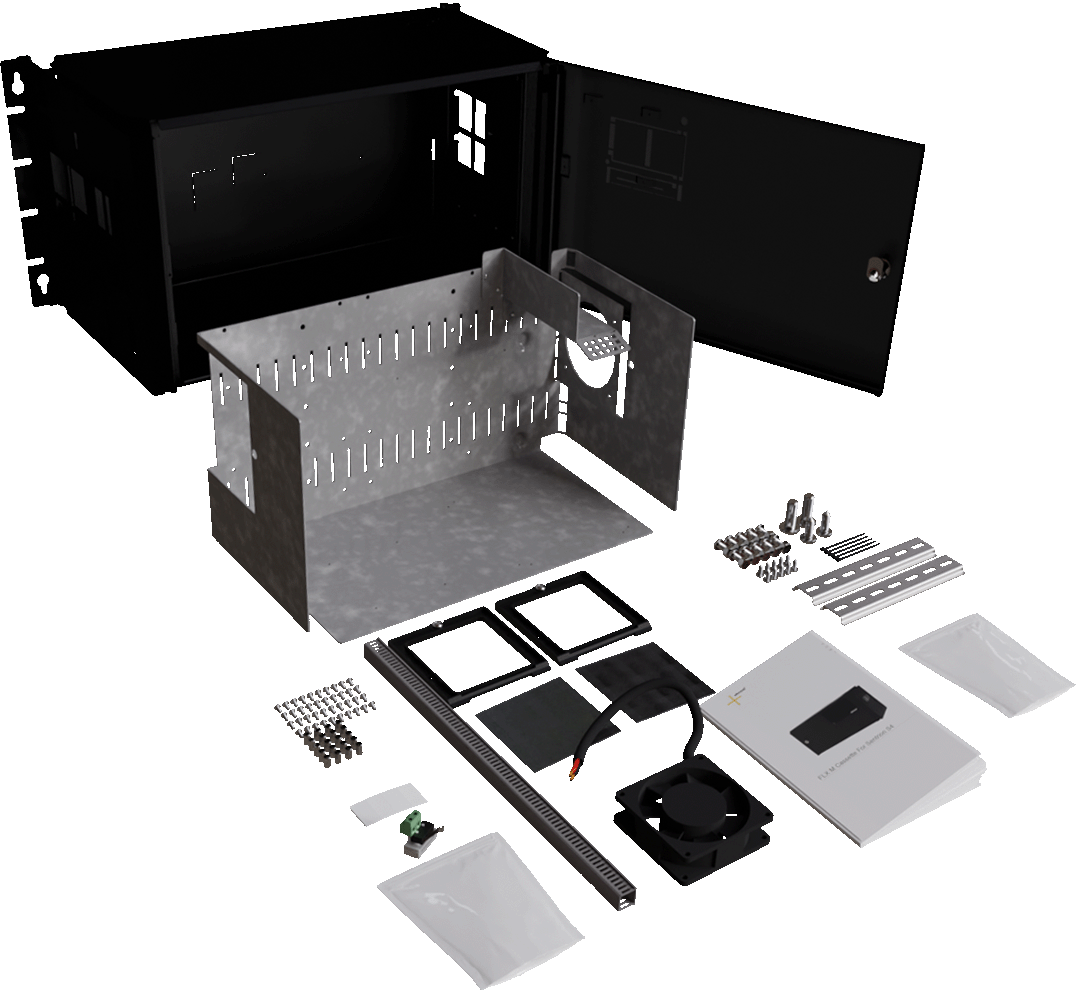

Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |

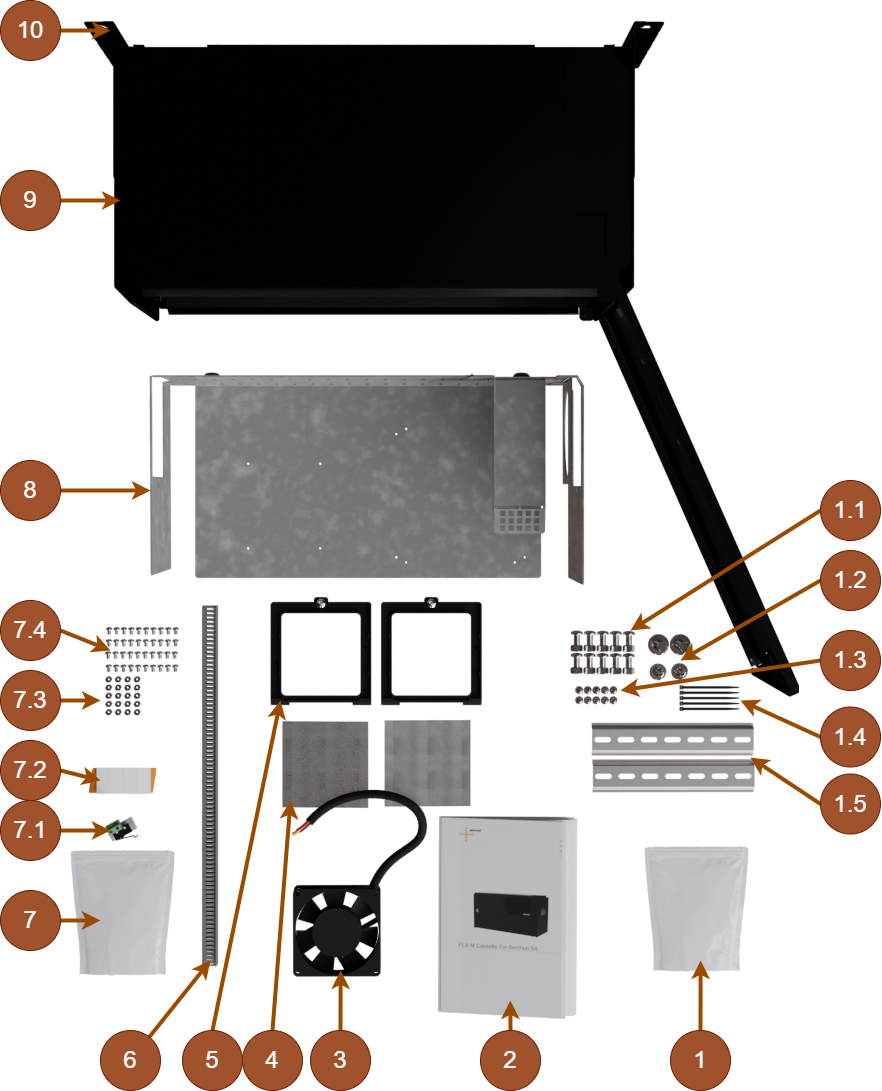

Mitä sen mukana tulee?
Ei | Selitys |
|---|---|
1 | Pussi. |
1.1 | 10 kpl ruuvia, M5x6 ja lukkomutteri, M5. |
1.2 | Kaksi ruuvia, M5x16 ja kaksi ruuvia, M5x6. |
1.3 | Kymmenen ruuvia, 2,9 mm. |
1.4 | Viisi nippusidettä, 9 mm. |
1.5 | Kaksi DIN-kiskoa, 190 mm. |
2 | Käyttöohje ruotsiksi. |
3 | Tuuletin, 24 V. |
4 | Ilmanvaihtoritilä. |
5 | Pidin tuuletusritileille. |
6 | Kaapelikanava, 400 mm. |
7 | Pussi. |
7.1 | Suojakytkin, 12 V tai 24 V. |
7.2 | Neljä kiinnitystyynyä. |
7.3 | 20 välikappaletta, M3, 10 mm. |
7.4 | 40 kpl TT-ruuvia M3x6. |
8 | Levyn sisäosa. |
9 | FLX M peltilaatikko. |
10 | Kiinnike seinälle tai 19" telineeseen. |
Yleiskuvaus kokoonpanoista

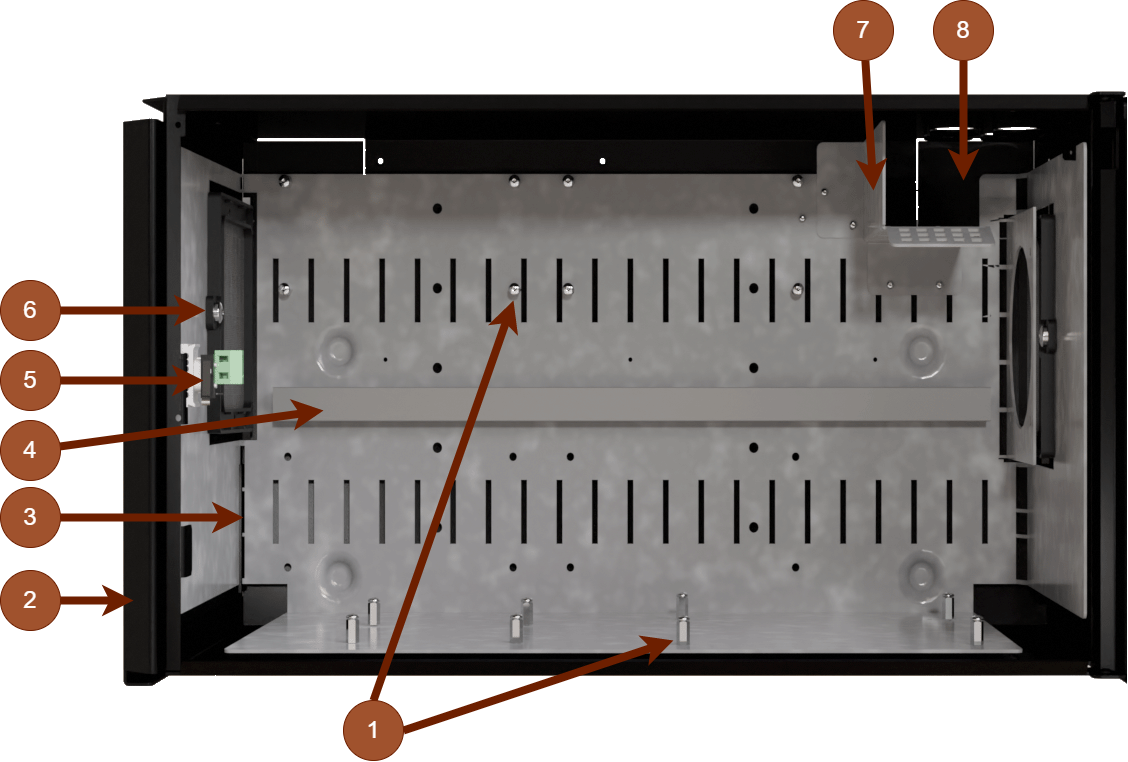

Kuva siitä, kuinka komponentit voidaan koota.

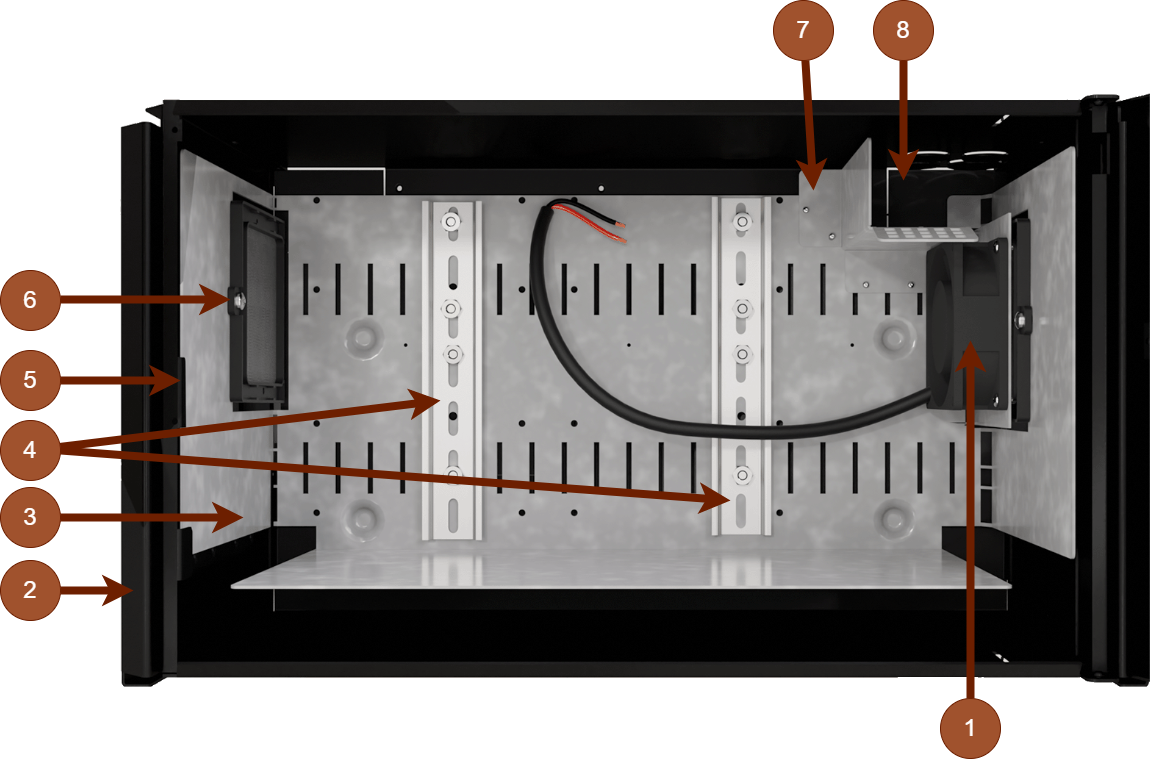

Kuva siitä, kuinka komponentit voidaan koota.
Ei | Selitys Molemmat kokoonpanot | Selitys kokoonpano 1 | Selitys kokoonpano 2 |
|---|---|---|---|
1 | - | Etäisyydet. | Tuuletin. |
2 | Kotelo. | ||
3 | Kasettilevy. | ||
4 | - | Kaapelikanava. | DIN-kiskot. |
5 | Peukalointikontakti, paikka. | ||
6 | Ilmanvaihtoritilä. | ||
7 | Peltikaapelikanava. | ||
8 | Kaapelin sisääntulot. | ||

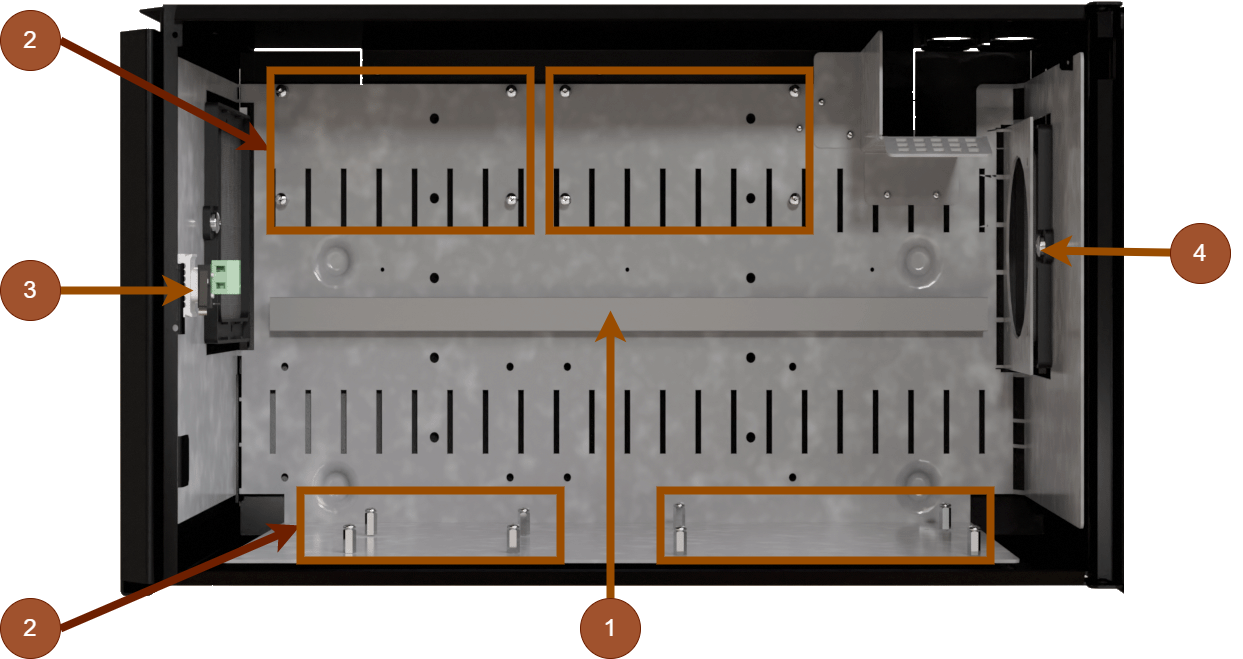

Asenna mukana toimitetut komponentit
Ei | Selitys |
|---|---|
1 | Kaapelikanava ruuvataan metallilevyyn. |
2 | Asenna välilevyt ja ruuvaa levylle. Etäisyydet ruuvataan molemmilta puolilta. Käytä kahta ruuvia per välikappale. |
3 | Peukalointikosketin painetaan kotelossa olevaan levykielekkeeseen. |
4 | Tuuletusritilät asetetaan pidikkeisiin ja ruuvataan metallilevyyn. |

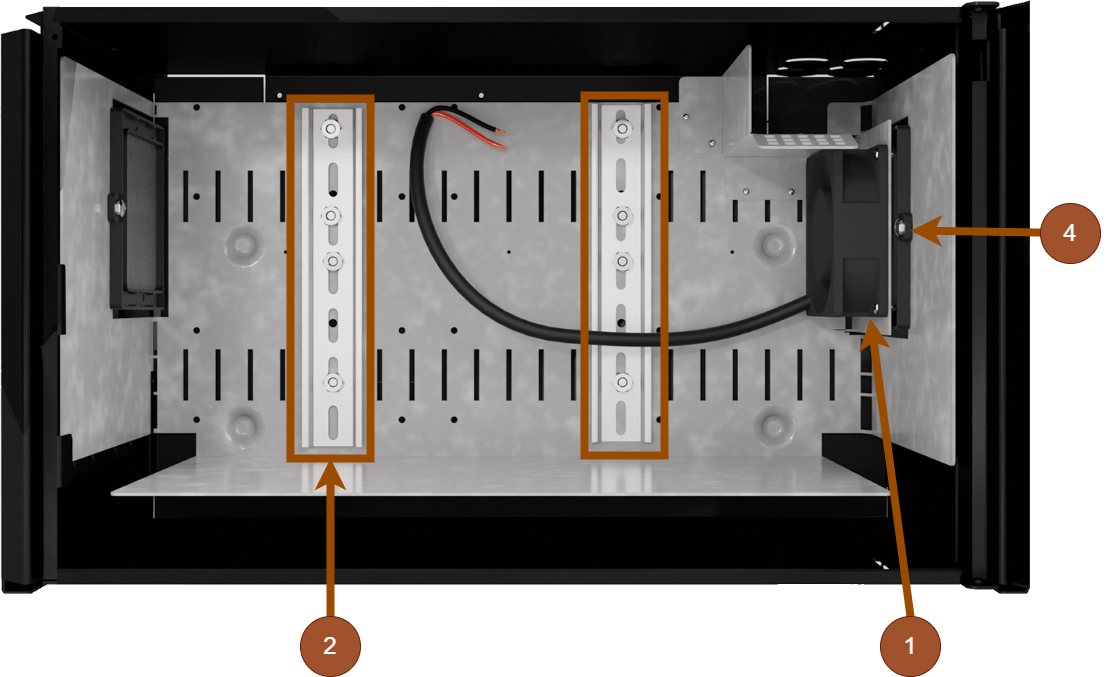

Ei | Selitys |
|---|---|
1 | Tuuletin ruuvataan neljällä metallilevyruuvilla. |
2 | Asenna DIN-kiskot neljällä ruuvilla ja mutterilla jokaiseen DIN-kiskoon. |
3 | - |
4 | Tuuletusritilät asetetaan pidikkeisiin ja ruuvataan metallilevyyn. |
Kotelo
Yleiset kokoonpano-ohjeet
Asennus - seinäasennus
Kotelo on asennettava pystysuoraan.
Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.
Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Sisäasennus 19" telineeseen
Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.
Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).
Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6
Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.
Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.
Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Konsoli
Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.
Kirje | Selitys |
|---|---|
A | Konsoli työnnetään sisään alhaalta ylöspäin. |
B | Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan. |
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

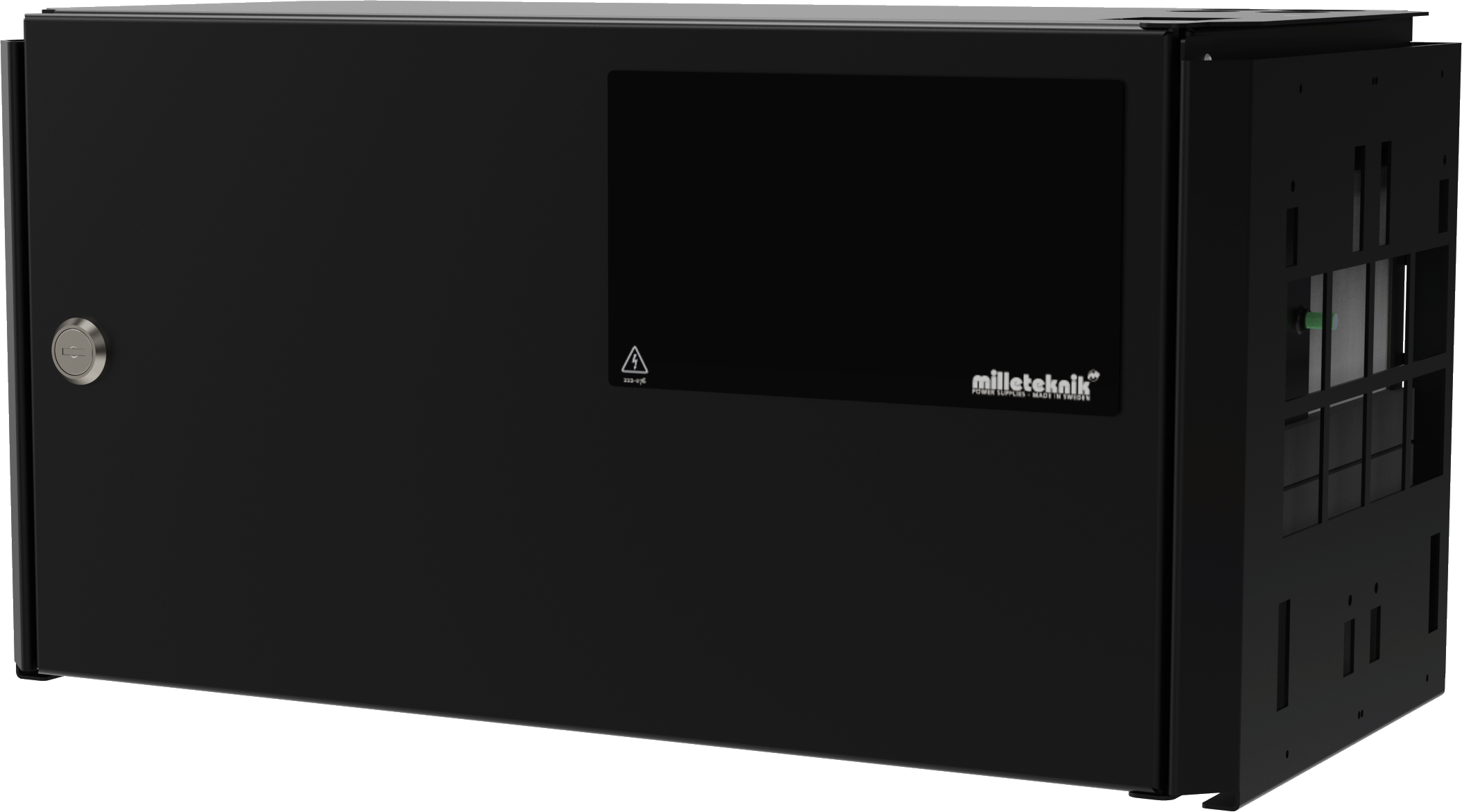

Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Nimikeke
Tarvikelaatikko Sentrion S4:lle
Käyttöalue
Sentrion S4:n lisävarusteiden asentaminen omaan koteloonsa.
Tekninen kuvaus
Peltilaatikko sisäkkeellä lisävarusteiden kiinnittämiseen DIN-kiskoon tai -kiskoon.
Kotelo, toteutus
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
FLX M Cassette for Sentrion S4 | 7,35 kg | 8,25 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C - +40°C. Suositeltu ympäristön lämpötila on +15°C - +25°C (optimaalisen akun käyttöiän saavuttamiseksi).
Määräykset ja sertifioinnit
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Nimellisarvo | Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Lisävarusteet, laajennus- tai valinnaiset kortit, jotka eivät itse muuta energiaa, vaan vain ohjaavat, valvovat tai jakelevat sitä, eivät kuulu ekosuunnitteludirektiivin soveltamisalaan | |||||||||||||||||||||||||||||||||||||||||||||||||
-! | - | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Rajoitukset
Koska yksikön osia ei ole koottu, on asentajan vastuulla, että nämä ja komponentit kootaan turvallisesti ja oikein. Jos tuotteeseen vedetään 230 V, komponentit, levy ja ovi on maadoitettava.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-13
