FLX M-hus med innsats for tilbehør til Sentrion S4.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

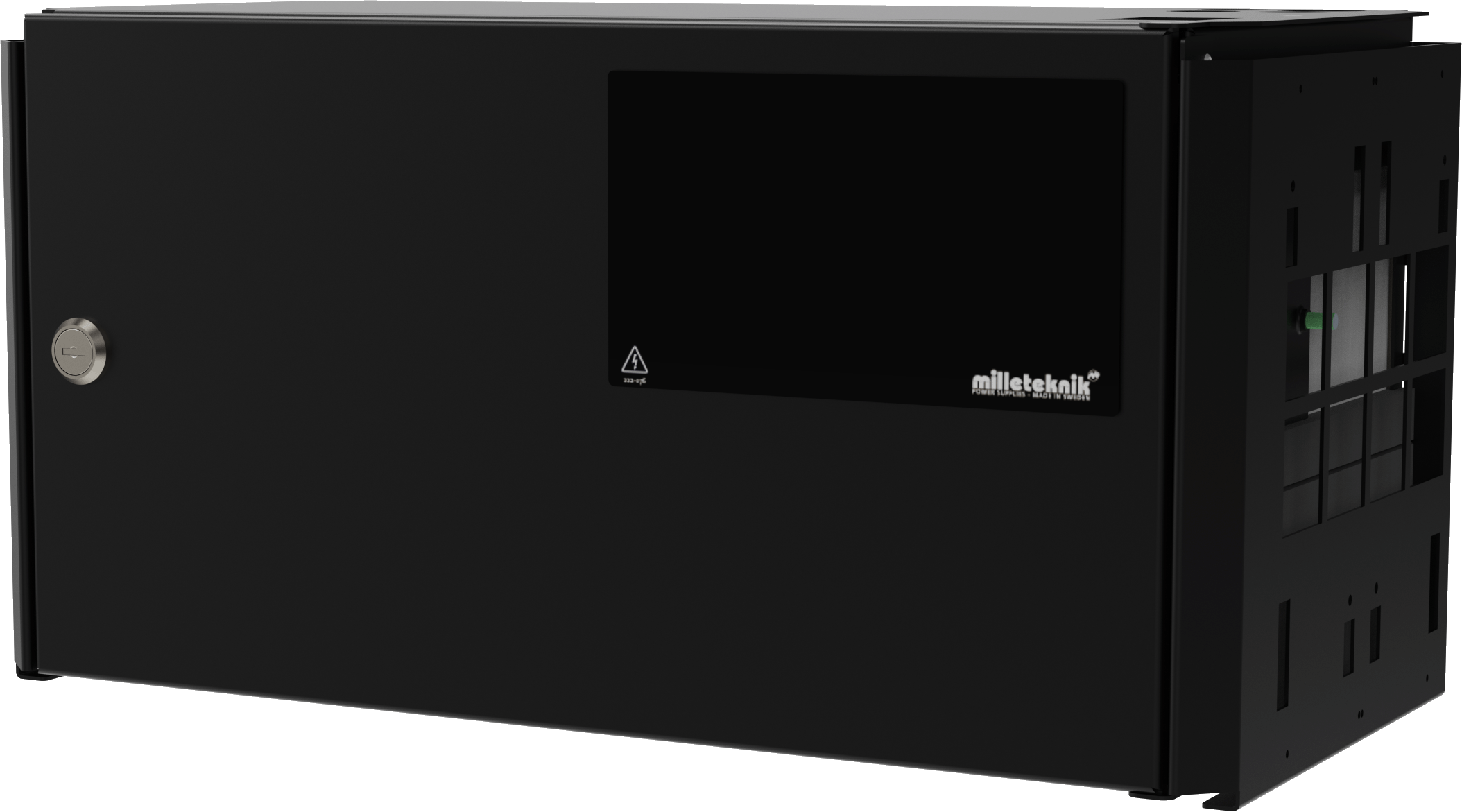

Produktbilde


Produktidentifikasjon

Tabell 1. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

FLX M Cassette for Sentrion S4

FM010000000FLX01

52 137 15

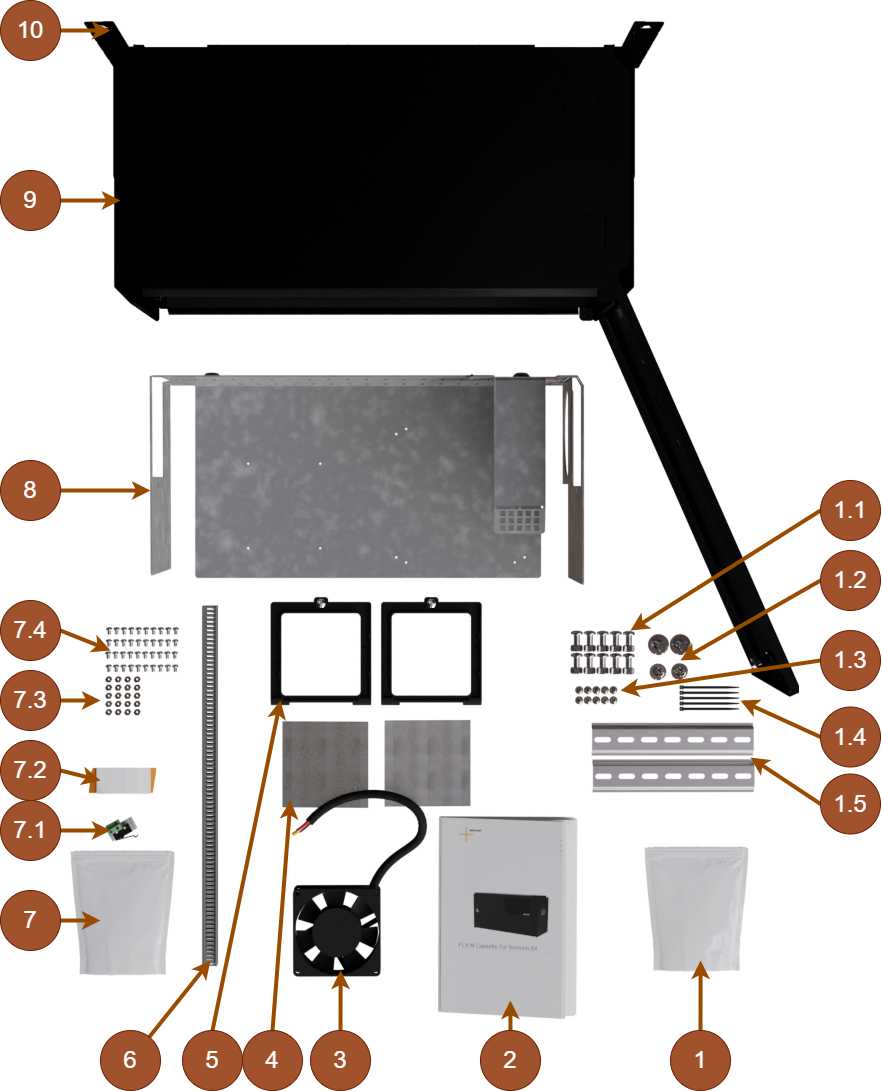

Hva følger med?


Nei

Forklaring

1

Pose.

1.1

10 stk skrue, M5x6 og låsemutter, M5.

1.2

To skruer, M5x16 og to skruer, M5x6.

1.3

Ti skruer, 2,9 mm.

1.4

Fem buntebånd, 9 mm.

1.5

To DIN-skinner, 190 mm.

2

Brukerhåndbok på svensk.

3

Vifte, 24 V.

4

Ventilasjonsgitter.

5

Holder for ventilasjonsrister.

6

Kabelkanal, 400 mm.

7

Pose.

7.1

Sabotasjekontakt, 12 V eller 24 V.

7.2

Fire festeputer.

7.3

20 avstandsstykker, M3, 10 mm.

7.4

40 stk TT skrue M3x6.

8

Plateinnsats.

9

FLX M blikkboks.

10

Brakett for vegg eller 19" stativ.

Oversikt konfigurasjoner

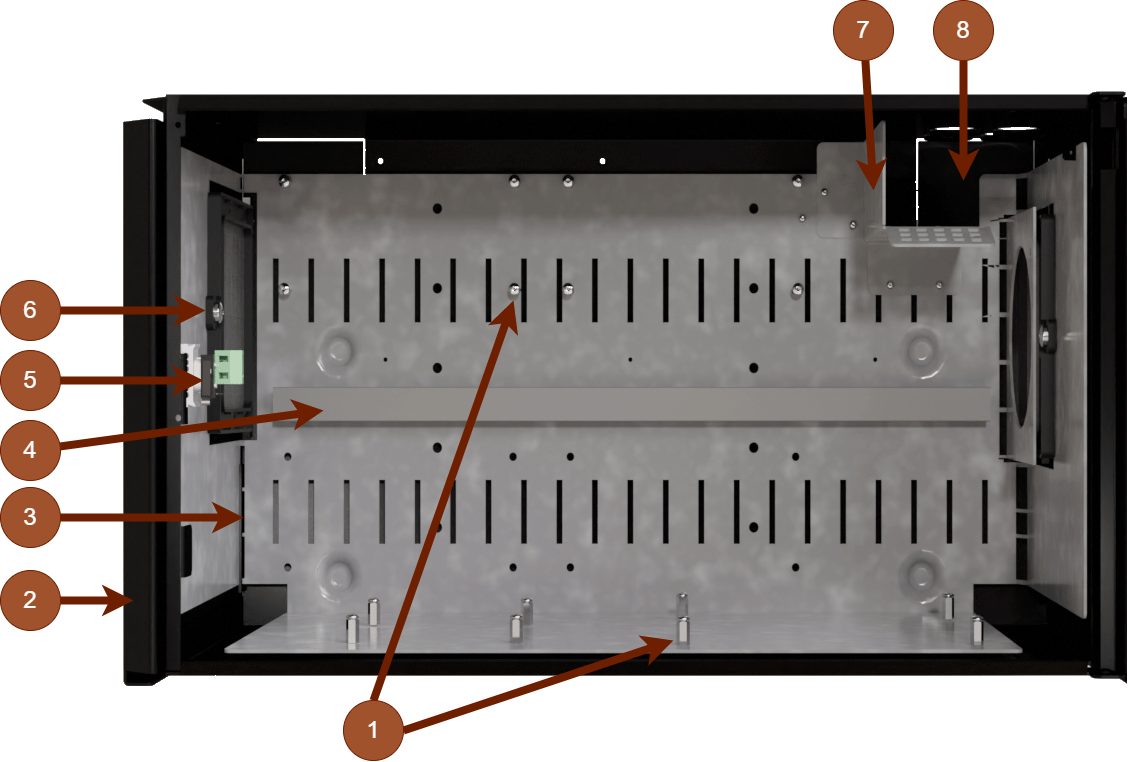

Figur 1. Konfigurasjon 1
Konfigurasjon 1

Bilde av hvordan komponenter kan settes sammen.

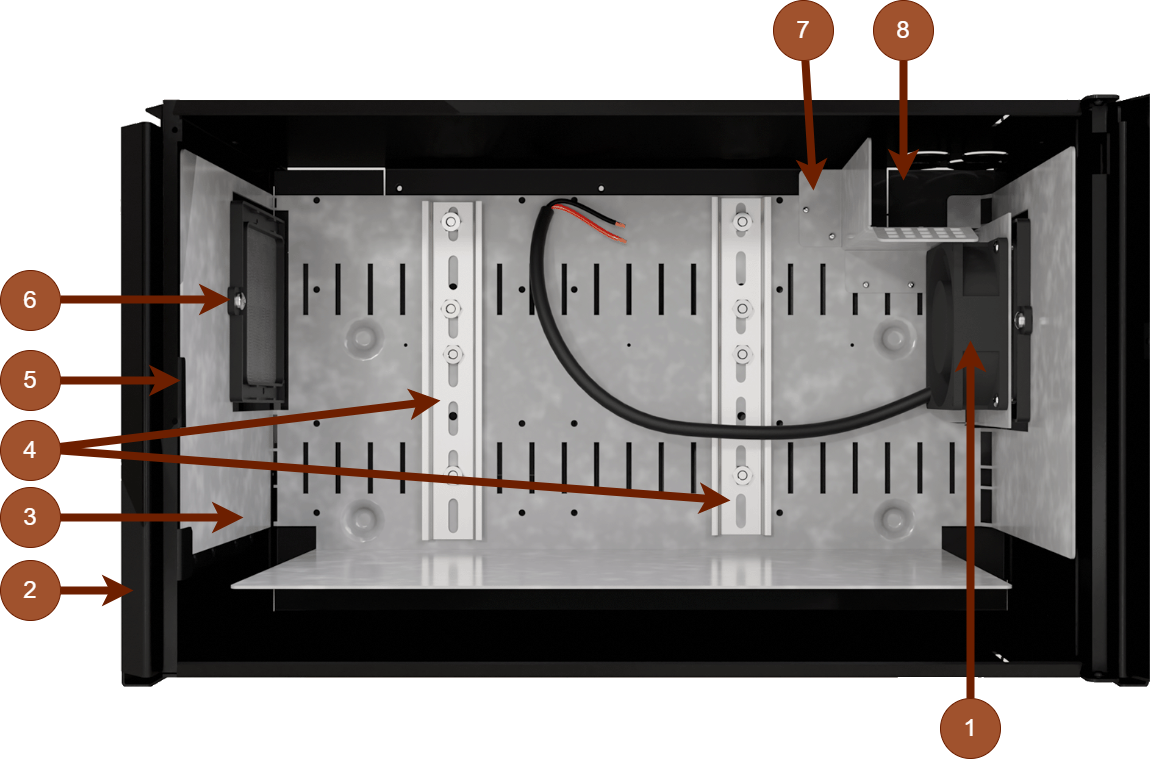

Figur 2. Konfigurasjon 2
Konfigurasjon 2

Bilde av hvordan komponenter kan settes sammen.



Nei

Forklaring

Begge konfigurasjoner

Forklaring

konfigurasjon 1

Forklaring

konfigurasjon 2

1

-

Avstander.

Fan.

2

Innhegning.

3

Kassettplate.

4

-

Kabelkanal.

DIN-skinner.

5

Sabotasjekontakt, plass for.

6

Ventilasjonsgitter.

7

Kabelkanal i metall.

8

Kabelinnføringer.

Installer de medfølgende komponentene

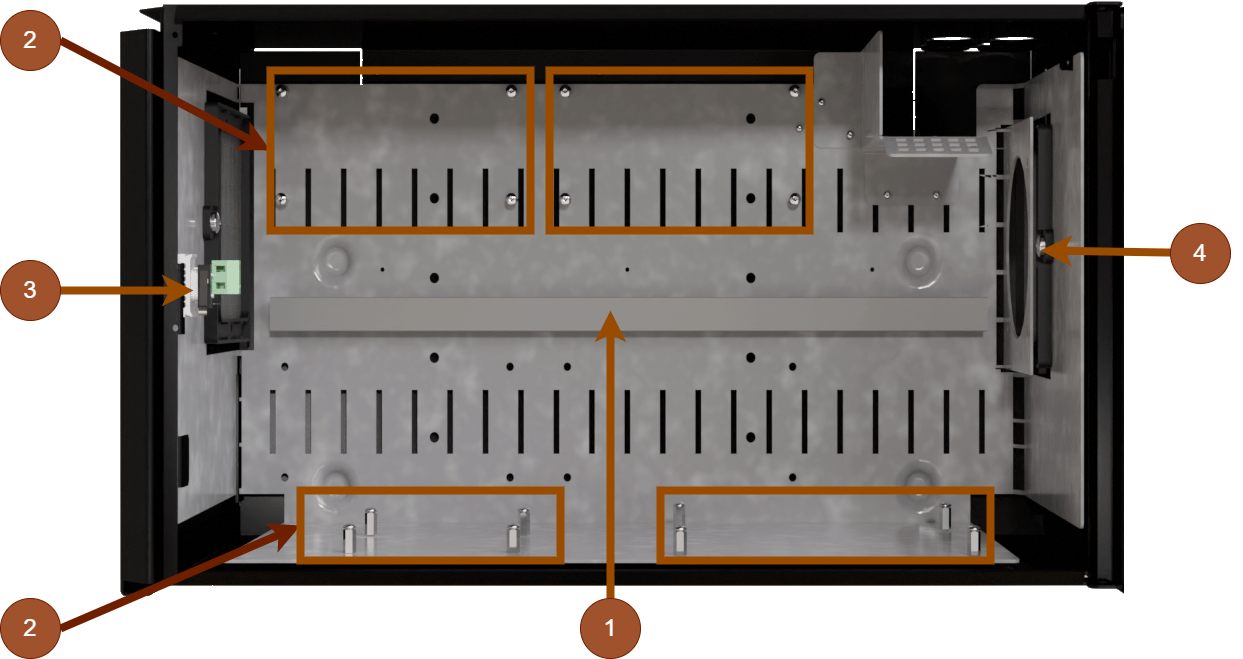

Figur 3. Monteringskonfigurasjon 1
Monteringskonfigurasjon 1


Nei

Forklaring

1

Kabelkanal skrus inn i metallplate.

2

Monter avstandsstykker og skru på platen. Avstander skrus fra begge sider. Bruk to skruer per avstandsstykke.

3

Sabotasjekontakten presses på en arktunge i kabinettet.

4

Ventilasjonsrister settes i holdere og skrus fast i metallplater.

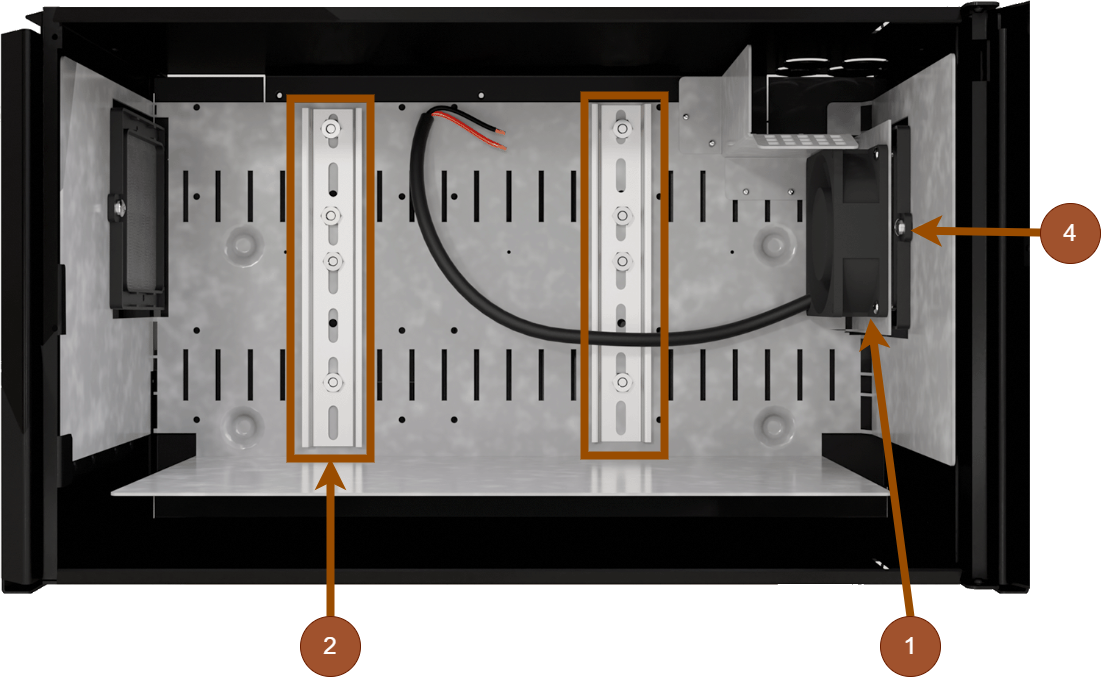

Figur 4. Monteringskonfigurasjon 2
Monteringskonfigurasjon 2


Nei

Forklaring

1

Viften skrus med fire plateskruer.

2

Monter DIN-skinner med fire skruer og muttere i hver DIN-skinne.

3

-

4

Ventilasjonsrister settes i holdere og skrus fast i metallplater.

Innkapsling

Generelle monteringsanvisninger

Innendørs veggmontering

  • Kabinettet må monteres vertikalt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet. Ikke blokker luftstrømmen på sidene

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.

  • Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Innendørs montering i 19" rack

  • Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.

  • Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).

  • Bruk minst to monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6

  • Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.

  • Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter

Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden

Tabell 2. Skru ved montering

Kaspling

Nummer

Skrue[a]

FLXM

4

Betongskrue 5,0×40 mm

[a] Skrue for montering er ikke inkludert.



Braketter

Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

Tabell 3. Konsoll

Brev

Forklaring

A

Konsoll skyves inn fra bunnen og opp.

B

Klipsen klikker inn når braketten sitter riktig.



Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

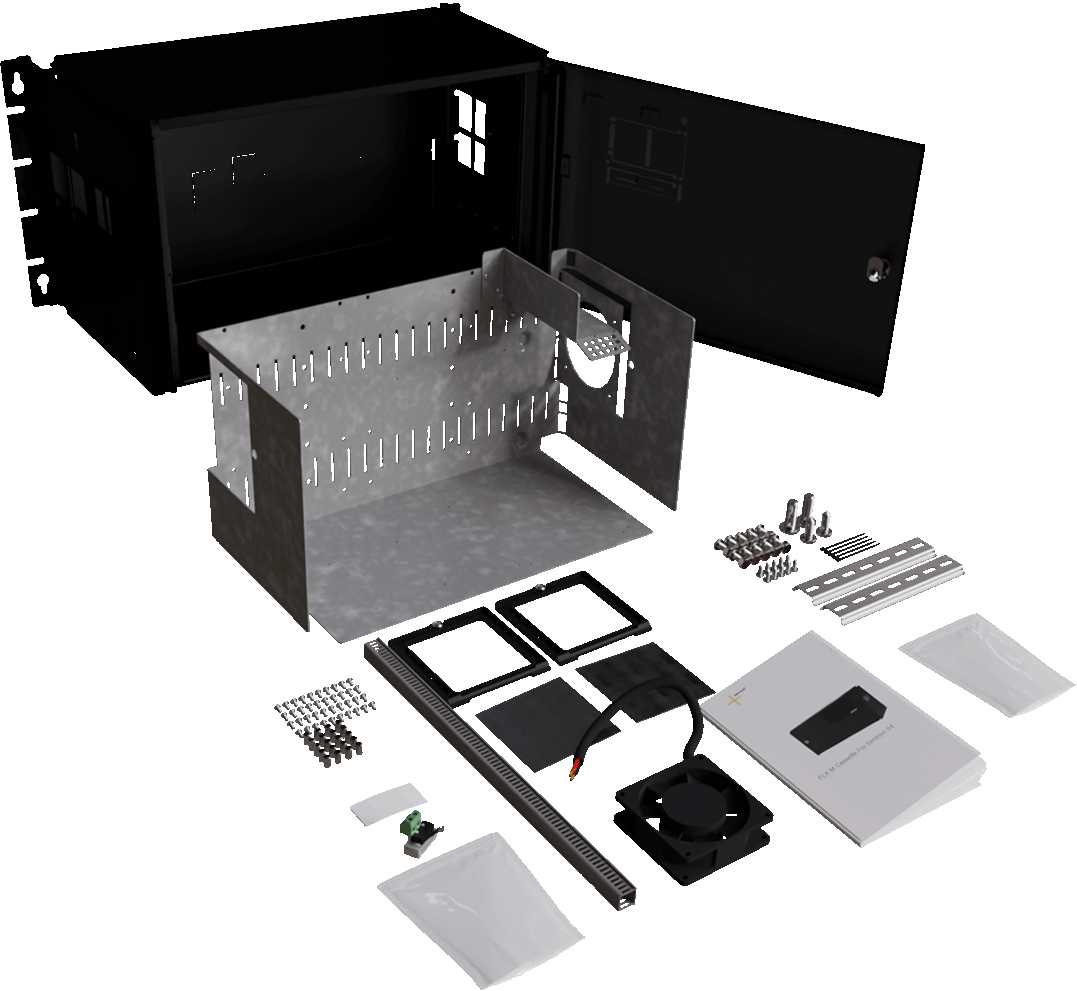

Produktbilde


Produktidentifikasjon

Tabell 4. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

FLX M Cassette for Sentrion S4

FM010000000FLX01

52 137 15



Betegnelse

Tilbehørsboks for Sentrion S4

Bruksområde

For å installere tilbehør til Sentrion S4 i sitt eget kabinett.

Teknisk beskrivelse

Blikkboks med innsats for å feste tilbehør til DIN-skinne eller innsats.

Innkapsling, utførelse

Vekt

Tabell 7. Vekt.

Navn

Netto vekt

Vekt m pakke.

FLX M Cassette for Sentrion S4

7,35 kg

8,25 kg



Installasjonskrav

Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C. Anbefalt omgivelsestemperatur er +15°C til +25°C (for optimal batterilevetid).

Krav som produktet oppfyller

Tabell 8. Produktet oppfyller følgende krav.

CE:

CE-direktivet ifølge: 765/2008

Miljø

REACH: Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

RoHS: Produktet er i samsvar med RoHS-direktiv 2011/65/EU med tillegg.

SCIP: registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

WEEE: Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). Uttjente produkter må returneres til et resi

Batterier: Hvis produktet leveres med batterier, dekkes det av batteriforskriften (2023/1542). Utløpte batterier må tas ut av produktet og returneres til et resirkuleringssenter

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Betegnelse

Effektivitet (%)[a]

Standby-forbruk, typisk (W):

-!

-

1. Tilbehør, utvidelse eller valgfrie kort som ikke konverterer energi selv, men bare kontrollerer, overvåker eller distribuerer den, faller ikke inn under miljødesigndirektivet

[a] Ved nominell belastning.

soptunna_atervinning.ai

Begrensninger

Da enhetens detaljer ikke er montert, er det installatørens ansvar at disse og komponenter monteres sikkert og riktig. Hvis 230 V trekkes inn i produktet, skal komponentene, platen og døren jordes.

Garanti

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

Tillbehör & tillval

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-13
