FLX M-kapsling med insats för tillbehör till Sentrion S4.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

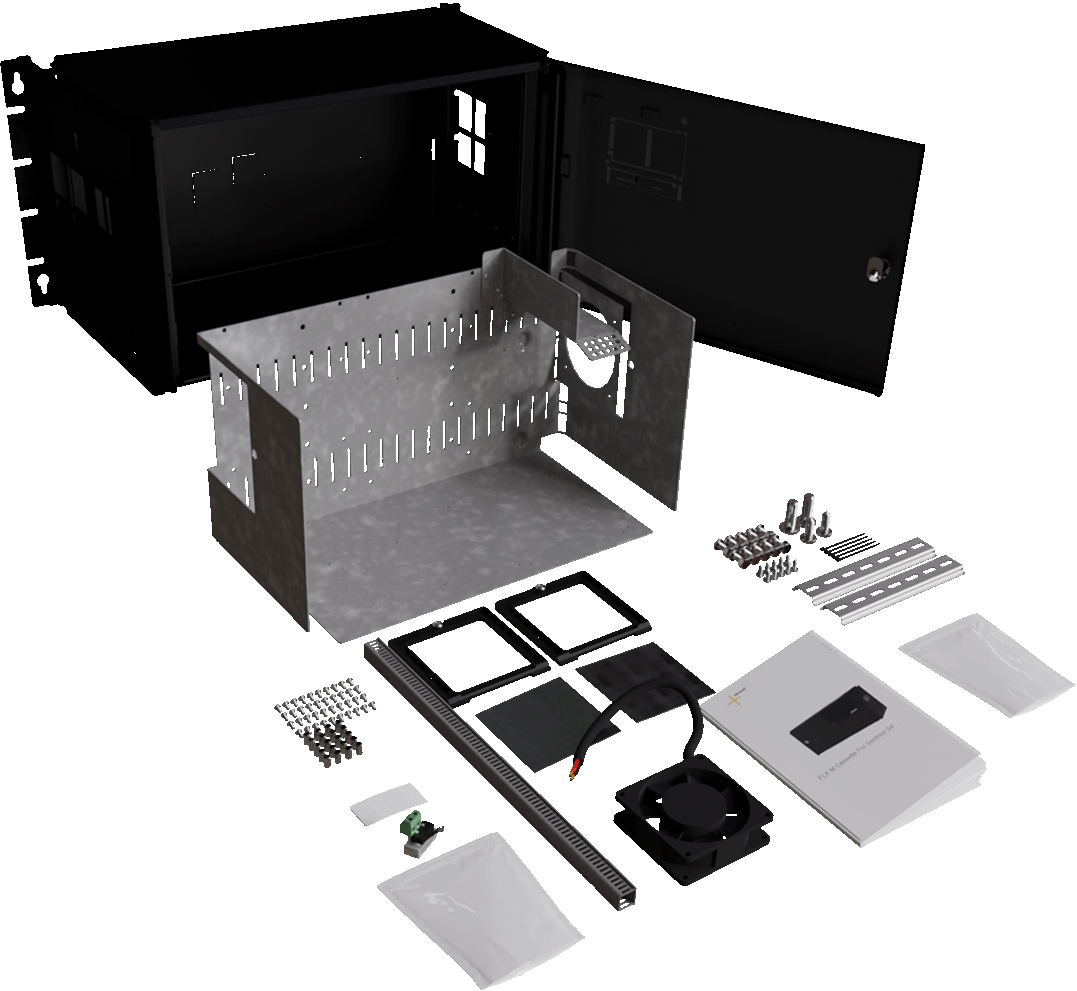

Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Vad följer med?
Nr | Förklaring |
|---|---|
1 | Påse. |
1.1 | 10 stycken skruv, M5x6 och låsmutter, M5. |
1.2 | Två skruv, M5x16 och två skruv, M5x6. |
1.3 | Tio skruv, 2,9 mm. |
1.4 | Fem buntband, 9 mm. |
1.5 | Två DIN-skenor, 190 mm. |
2 | Bruksanvisning på svenska. |
3 | Fläkt, 24 V. |
4 | Ventilationsgaller. |
5 | Hållare för ventilationsgaller. |
6 | Kabelkanal, 400 mm. |
7 | Påse. |
7.1 | Sabotagekontakt, 12 V eller 24 V. |
7.2 | Fyra fästkuddar. |
7.3 | 20 stycken distanser, M3, 10 mm. |
7.4 | 40 stycken TT skruv M3x6. |
8 | Plåtinsats. |
9 | FLX M plåtlåda. |
10 | Fäste för vägg eller 19" rack. |
Översikt konfigurationer

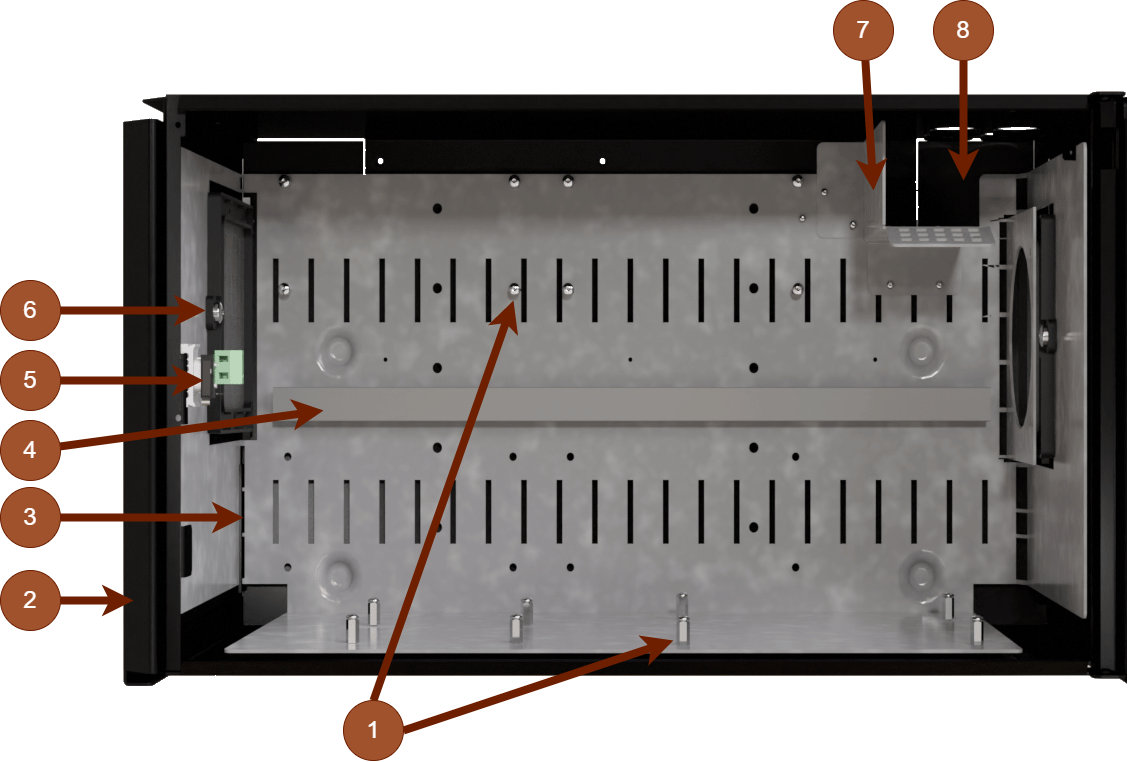

Bild på hur komponenter kan monteras.

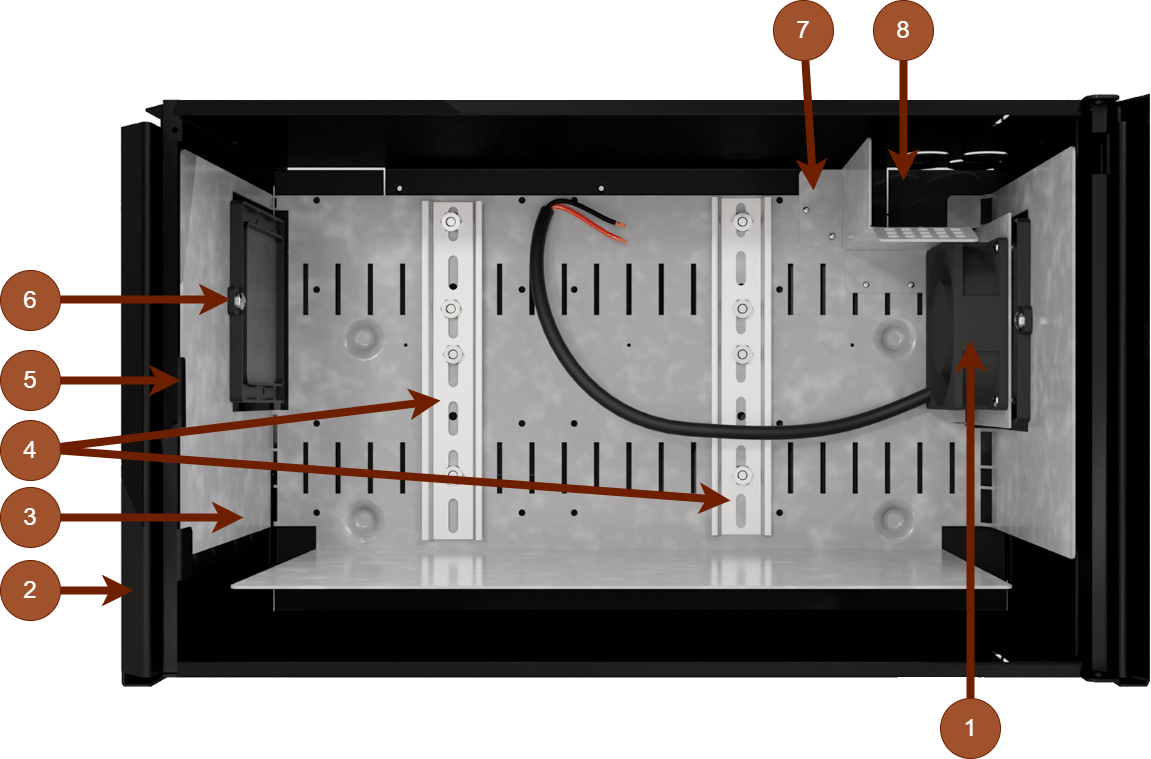

Bild på hur komponenter kan monteras.
Nr | Förklaring Bägge konfigurationer | Förklaring konfiguration 1 | Förklaring konfiguration 2 |
|---|---|---|---|
1 | - | Distanser. | Fläkt. |
2 | Kapsling. | ||
3 | Kasettplåt. | ||
4 | - | Kabelkanal. | DIN-skenor. |
5 | Sabotagekontakt, plats för. | ||
6 | Ventilationsgaller. | ||
7 | Kabelkanal i plåt. | ||
8 | Kabelgenomföringar. | ||
Montera medföljande komponenter
Nr | Förklaring |
|---|---|

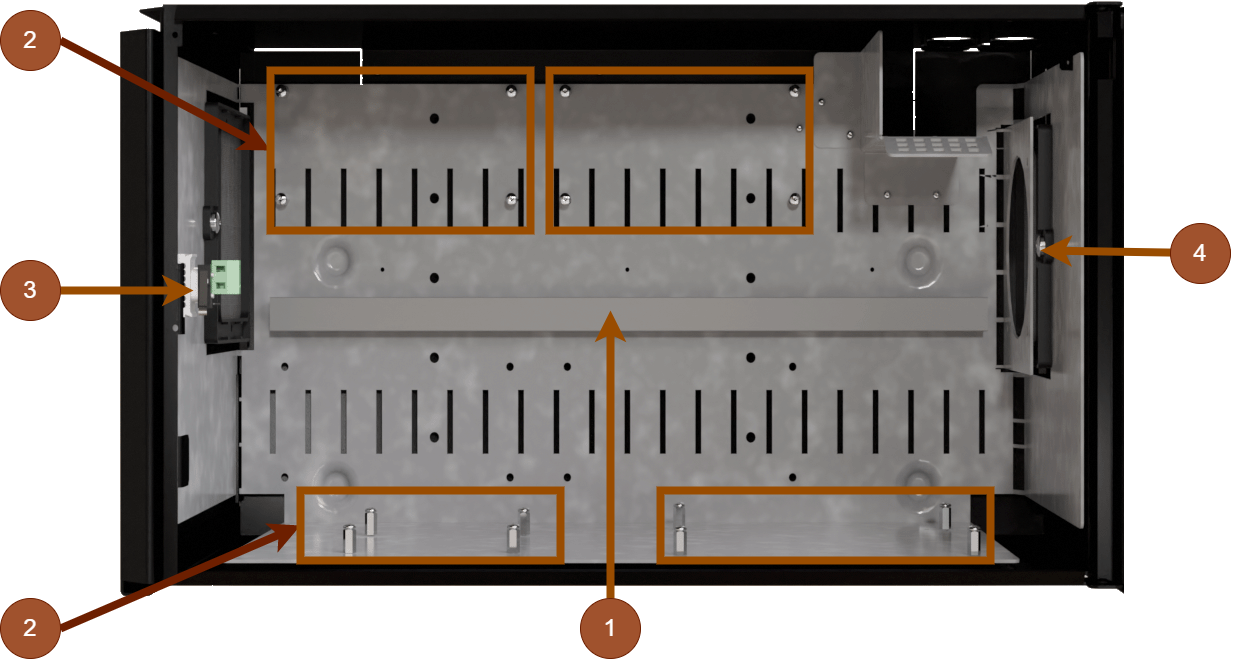

1 | Kabelkanal skruvas i plåt. |
2 | Montera distanser och skruv på plåt. Distanser skruvas från bägge håll. Använd två skruv per distans. |
3 | Sabotagekontakt trycks på plåttunga i kapslingen. |
4 | Ventilationsgaller sätts i hållare och skruvas fast i plåt. |
Nr | Förklaring |
|---|---|

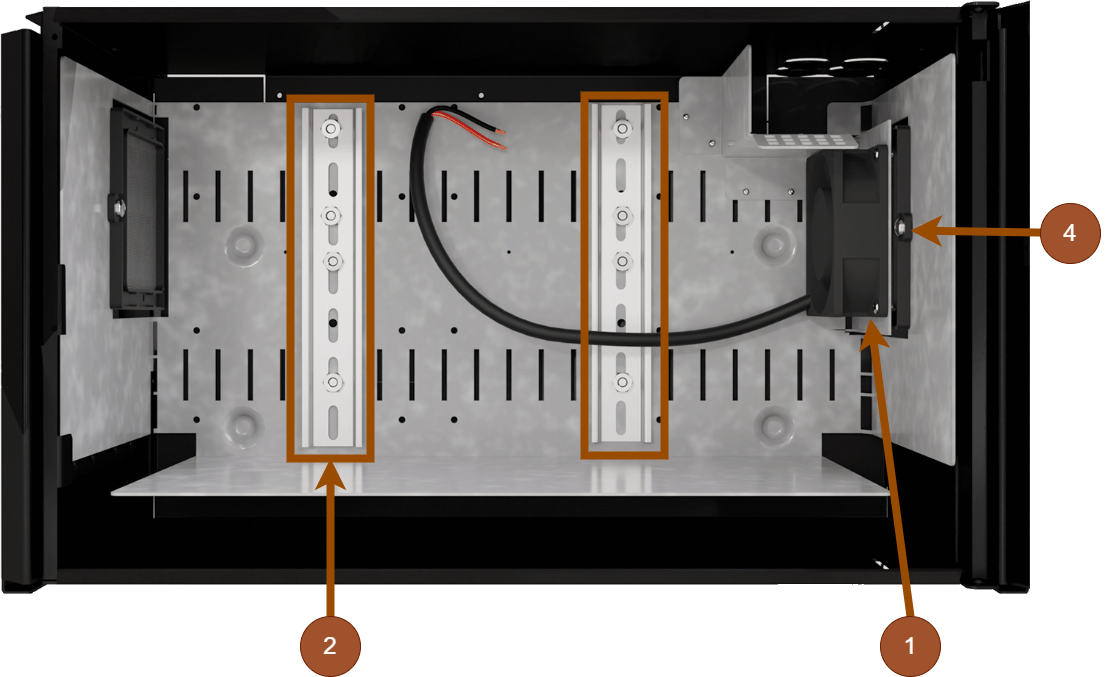

1 | Fläkt skruvas med fyra skruv i plåt. |
2 | Montera DIN-skenor med fyra skruv och muttrar i varje DIN-skena. |
3 | - |
4 | Ventilationsgaller sätts i hållare och skruvas fast i plåt. |
Kapsling
Allmänna monteringsanvisningar
Montering inomhus på vägg
Kapsling skall monteras lodrätt.
För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.
Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning. För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.
Montering av konsol på kapsling
Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.
Bokstav | Förklaring |
|---|---|
A | Konsol skjuts in nedifrån och upp. |
B | Gem klickar i när konsol sitter korrekt. |
Produktblad
Produktblad

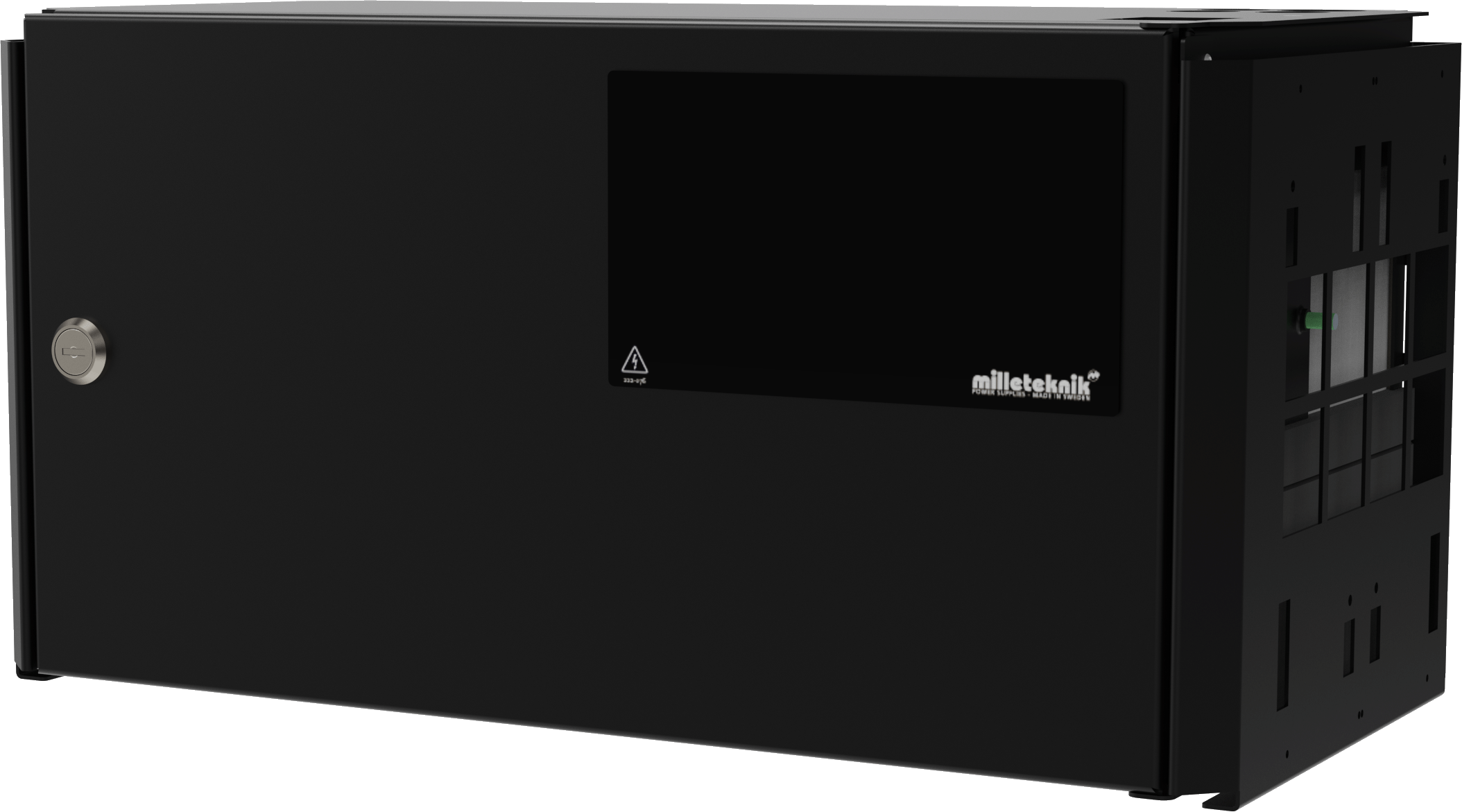

Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Benämning
Tillbehörslåda till Sentrion S4.
Om
För att installera tillbehör till Sentrion S4 i egen kapsling.
Teknisk beskrivning
Plåtlåda med insats för att fästa tillbehör på DIN-skena eller på insats.
Kapsling, utförande
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
FLX M Cassette for Sentrion S4 | 7,35 kg | 8,25 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C. Rekommenderad omgivningstemperatur är +15°C till +25°C (för optimal batterilivslängd).
Krav som produkten uppfyller
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Hållbarhet och regelefterlevnad: | REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg. SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral. Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Benämning | Verkningsgrad (%) [a] | Standby-förbrukning, typisk (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet. | |||||||||||||||||||||||||||||||||||||||||||||||||
-1 | - | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Vid nominell last. | |||||||||||||||||||||||||||||||||||||||||||||||||
Begränsningar
Då enhetens detaljer ej är monterade är det installatörens ansvar att dessa och komponenter monteras säkert och korrekt. Dras 230 V in i produkten måste komponenter, plåt och dörr jordas.
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-13
