Ennen kuin aloitat
Tiedot
Lue tämä ensin!
Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Kaikki tiedot voivat muuttua.
Tuki
Tarvitsetko apua asennuksessa tai yhteyden muodostamisessa? Skannaa QR-koodi lukeaksesi koko käyttöoppaan.
Löydät vastaukset moniin kysymyksiin osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Linkki teknisiin tietoihin
Voit auttaa meitä tekemään parempia tuotteita
Avullasi voimme kehittää ja valmistaa parempia tuotteita, täytä lomake asiakastyytyväisyystutkimus.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä.
PoE M-kytkin 4p FLX M, PoE M-kytkin 8p FLX M ja PoE M-kytkin 16p FLX M noudattavat 802.3at type2 luokkaa 4. PoE-kytkin on hallittu, eli kytkintä on mahdollista ohjata ohjelmistoliitännän kautta. Tuotteissa on jotain, jota kutsumme "ohjatuksi lataukseksi", joka on turvatoiminto, joka tarkoittaa, että akkuja ei ladata yli 4,5 A:lla. Akkujen latausta ohjaamalla akkujen käyttöikää pidennetään merkittävästi. Tuotteessa on 24 V:n akkujännite, joka on korotettu 48 V:iin PoE-kytkimen virran saamiseksi. Emolevyssä on 24 V:n kuormituslähtö, jonka avulla laitetta voidaan käyttää muiden sovellusten, kuten ovien lukkojen jne., virtalähteeseen yhdellä kuormalla. On tärkeää laskea kuorma tarkasti, jotta yksikön vaatimukset eivät ylity. Akkukotelo voidaan kytkeä pidentääksesi vara-ajoaikaa.

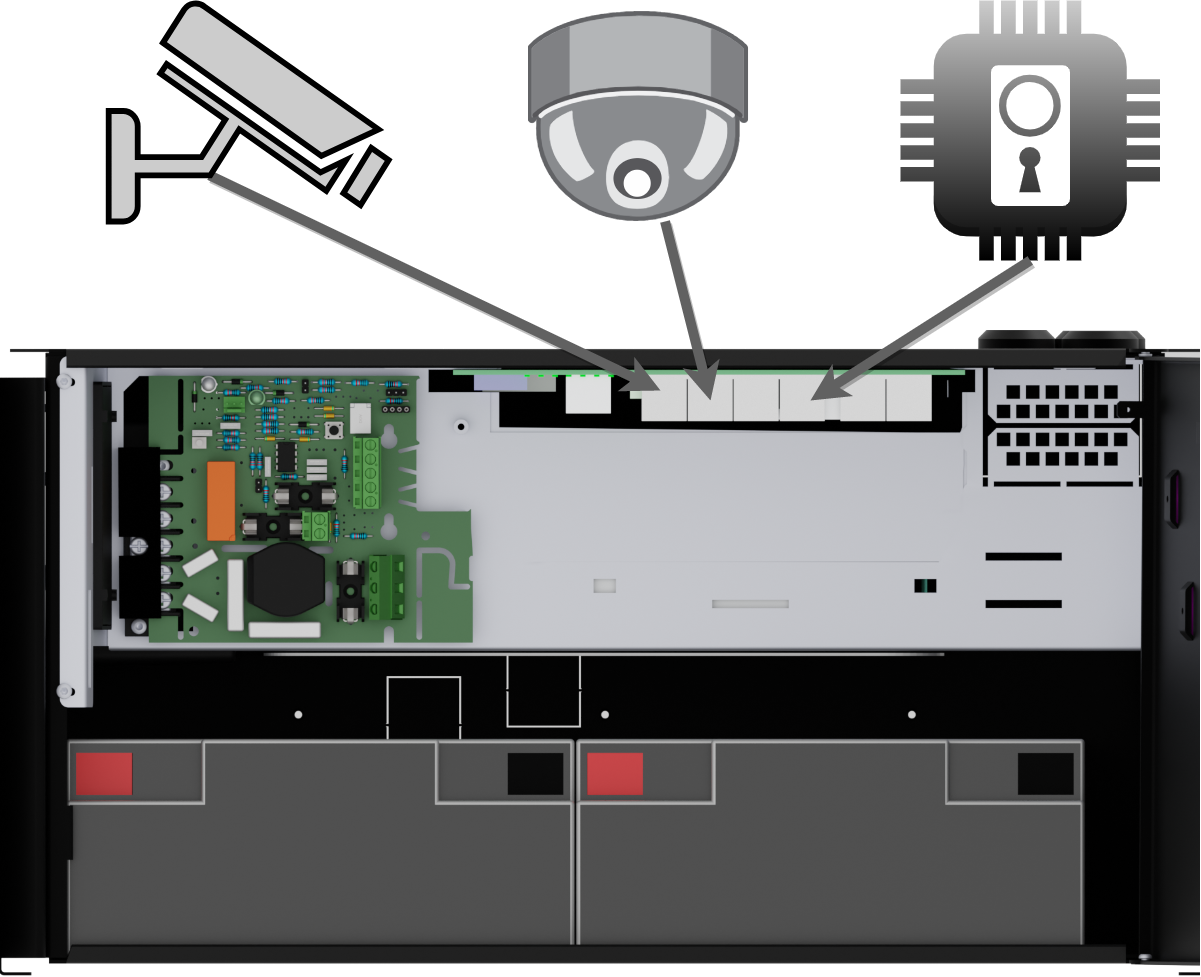

PoE antaa virtaa virtalähteeseen liitetyille laitteille
 |
PoE voi syöttää esimerkiksi valvontakameroita, oviantureita ja paljon muuta.
PoE:n kautta virtansa saavat laitteet on kytketty PoE-portteihin.
Kytkimeen voidaan liittää laitteita, joita ei tarvitse käyttää PoE:n kanssa LAN-porteissa.

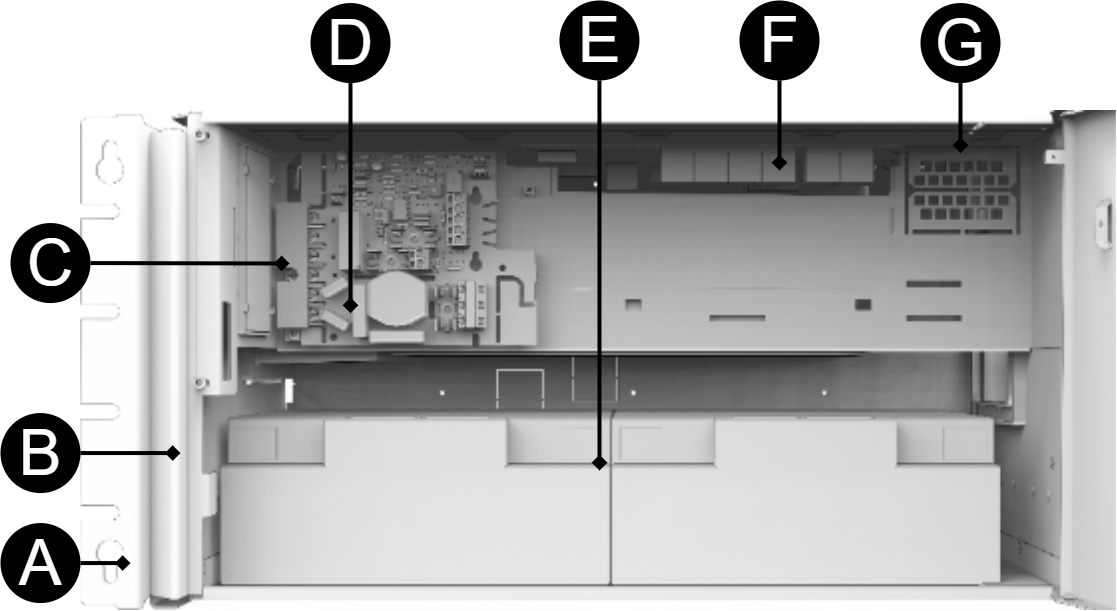

Komponenttien yleiskatsaus PoE FLX M
Symboli | Selitys |
|---|---|
A | Kiinnikkeet, käännettävät. |
B | Kotelo pulverimaalattua metallilevyä. |
C | Virtalähde, (istuu emolevyn alla). |
D | Emolevy. |
E | Tilaa akuille. |
F | PoE-kytkin, korttien määrä ja portit vaihtelevat kokoonpanon mukaan. |
G | Kaapelin sisääntulot. |

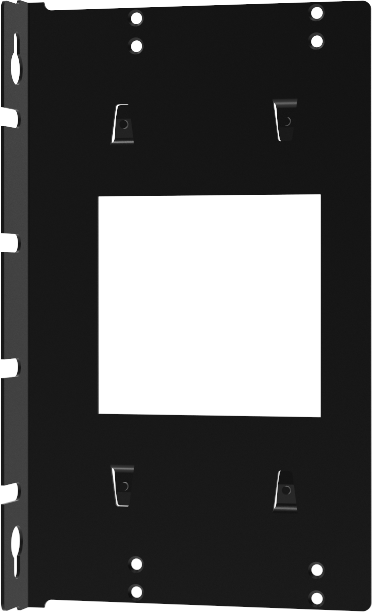

Konsolin asennus
Kiinnike on käännettävä ja se voidaan asentaa kahdella tavalla. Laitteen mukana tulee konsolit.
 |
Akut – sijoitus ja kytkentä

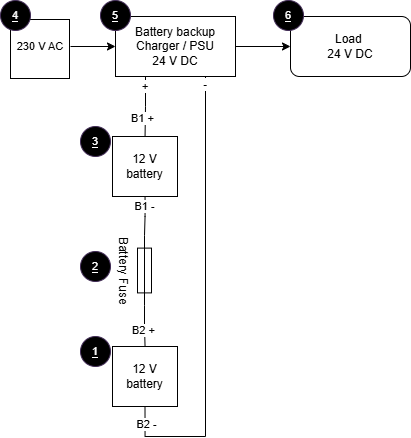

Kaavio – akkujen kytkentä, 24 V
Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.
1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.
2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.
Kytke akun sulake.
Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.
Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.
Ei. | Selitys |
|---|---|
1 | Akku 2. |
2 | Akun sulake. |
3 | Akku 1. |
4 | Tuleva verkkojännite, 230 V AC. |
5 | Tasasuuntaaja 24 V DC. |
6 | Kuorma, 24 V DC. |

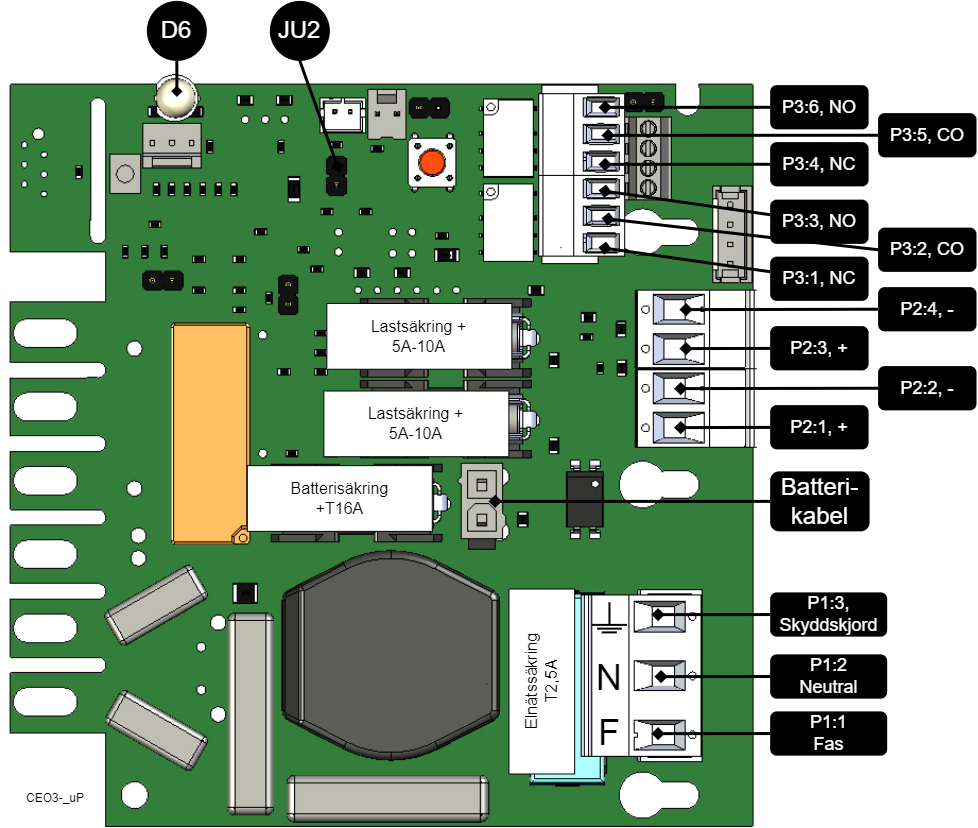

Emolevyn kuvaus

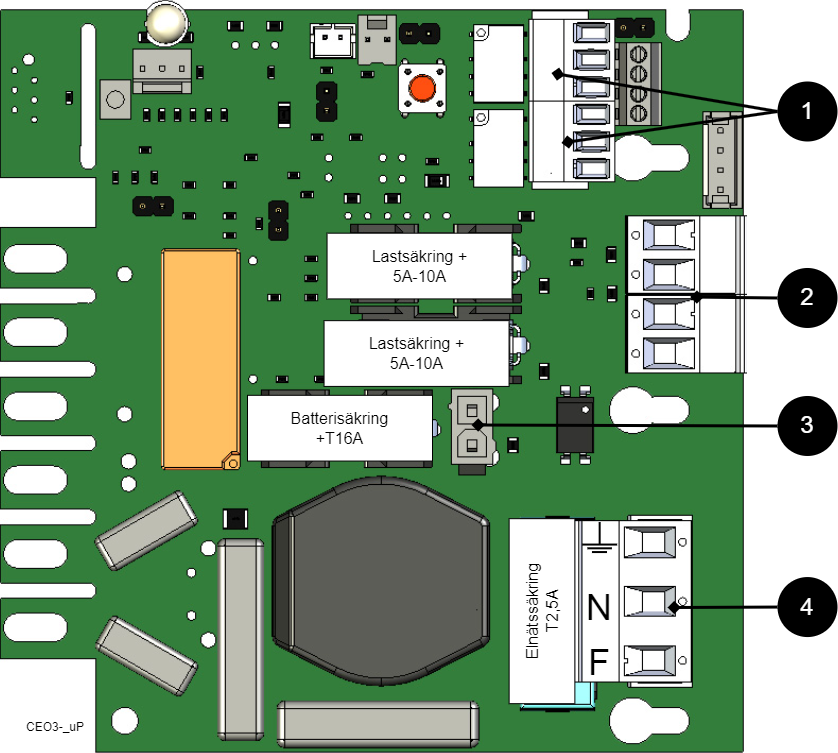

Suorita kytkennät tässä järjestyksessä
Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Piirilevyllä | Selitys |
|---|---|
D6 | Ilmaisindiodi. |
JU2 | Puskuri hälyttimen ohjaukseen. Alentaa hälytysrajaa siltauksen aikana. |
P1:1-3 | Verkkoliitäntä, F, N, PE. |
P2:1-2 | Lataa lähtö, + / -. |
P2:3-4 | Lataa lähtö, + / -. Sisäinen liitäntä PoE-kytkimeen. |
P3:1-3 | Hälytyslähtö, NC, CO, NO. |
P3:4-6 | Hälytyslähtö, NC, CO, NO. |
Yhdistä hälytys P3:een
Hälytin on kytketty liittimeen P3
P3:1-6 | Selitys |
|---|---|
Sähkökatkon hälytys | |
P3:1 | NC |
P3:2 | CO |
P3:3 | EI |
summerihälytys* | |
P3:4 | NC |
P3:5 | CO |
P3:6 | NO |
Kokonaishälytys: Sulake rikki kuorman aikana, sulake rikki ulkoisesta jakolevystä, akun sulake rikki, pariston jännite alhainen akkukäytössä, akkuja ei ole kytketty, ylijännite.

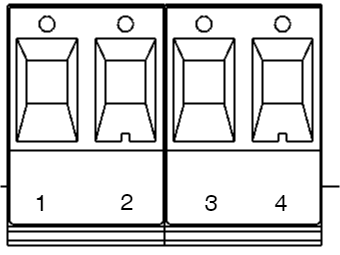

Kuormaliitännät
Piirilevyn numero | Selitys |
|---|---|
P2:1 | Liitäntä kuormalle 1+. |
P2:2 | Liitäntä kuormalle 1 -. |
P2:3 | Liitäntä kuormalle 2+. |
P2:4 | Liitäntä kuormalle 2 -. |
Maksimivirta
Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.
Vaara
Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2
Kytke verkkovirta emolevyn riviliittimeen.
Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset
Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia
Kiinnitä F ja N nippusiteillä.
Tärkeää
Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.
Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.
Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.
Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.
Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.
Kirjain | Selitys |
|---|---|
L | Vaihe |
N | Nolla |
PE | Suojamaa |
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Varokkeet
Laite | Varoke | Tyyppi | Selitys |
|---|---|---|---|
Kaikki | F1 | T2,5A | Sähköverkon varoke |
| F2, F6 | T10A | Kuormavaroke + |
Kaikki | F7 | T16A | Akkuvaroke |
Varoitus
Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.
Voiko PoE:täni laajentaa useammalla portilla?
Tuote | PoE-kytkin asennettu | Voidaanko lisää PoE-kytkimiä asentaa? |
|---|---|---|
PoE M-kytkin 4p FLX M | 4-porttinen PoE-kytkin | Ei |
Käyttöönotto – laitteen käynnistäminen
Suorita kytkennät tässä järjestyksessä
Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Kytke paristot.
Kytke / kytke sulakkeet päälle.
Liitä PoE ja muut kuormat.
Ruuvaa verkkokaapeli liittimeen ja kiinnitä liitin emolevyyn.
Kytke verkkojännite päälle.
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.
Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfigurointia varten tietokoneelle on asetettava oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen kautta (kuten: Chrome, Edge, Firefox jne.).
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11). Windows ja nimet voivat vaihdella eri Windows-versioiden välillä. Valitettavasti emme voi tarjota tukea tietokoneesi asetuksille.
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät kytkimeen yhdistämiseen.
Ethernet-tilaikkuna tulee näkyviin. Napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta: Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Paina päälle OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli tietokoneen ja PoE-kytkimen väliin.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomaa
Jos saat varoituksen, että sivu ei ole suojattu/yhteys ei ole yksityinen, napsauta "Lisäasetukset" ja sitten "Jatka".
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Taulu 10. Kirjaudu sisään kytkimeen.Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |

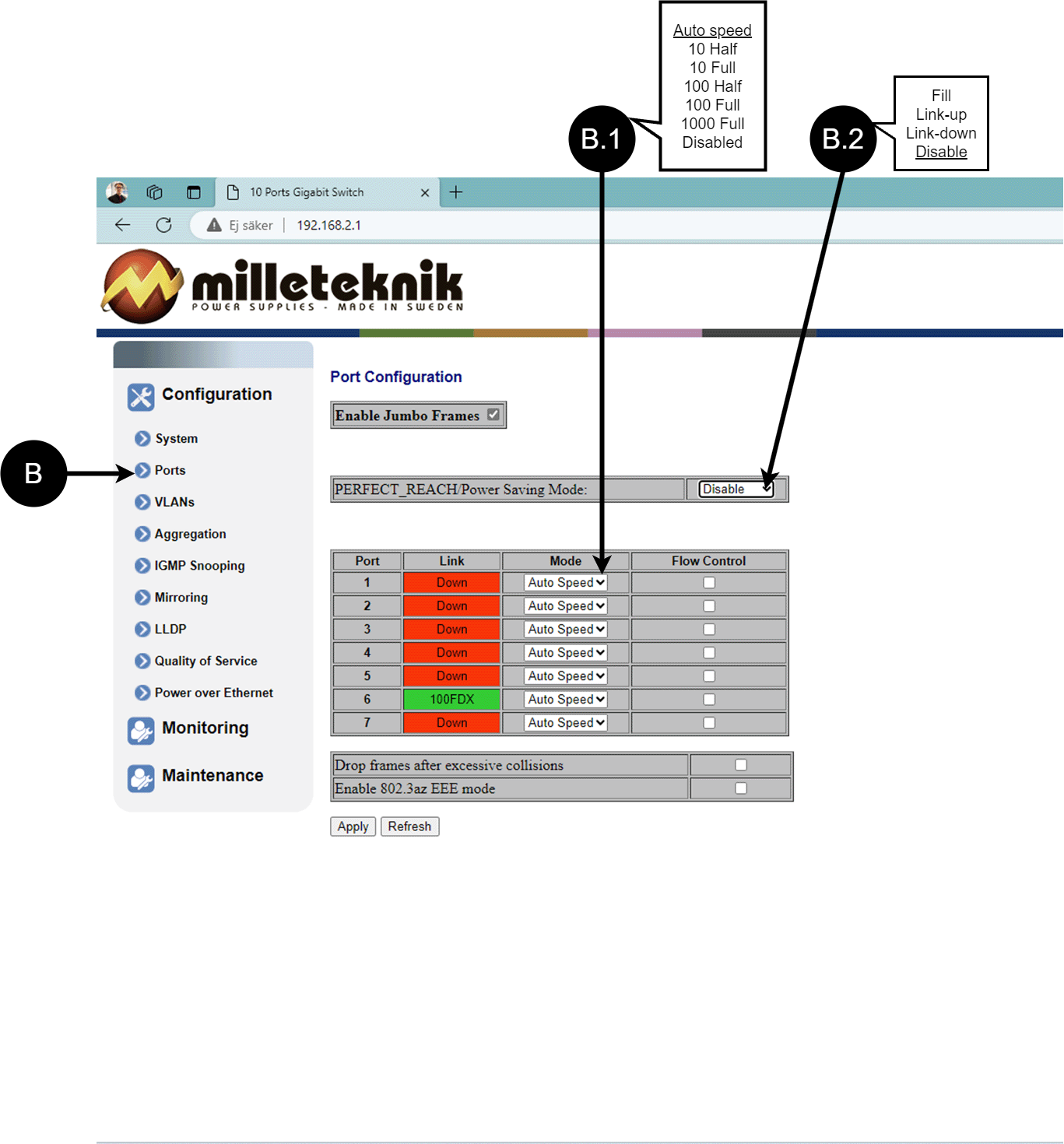

Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|
B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
C: Virtuaaliverkon konfigurointi.

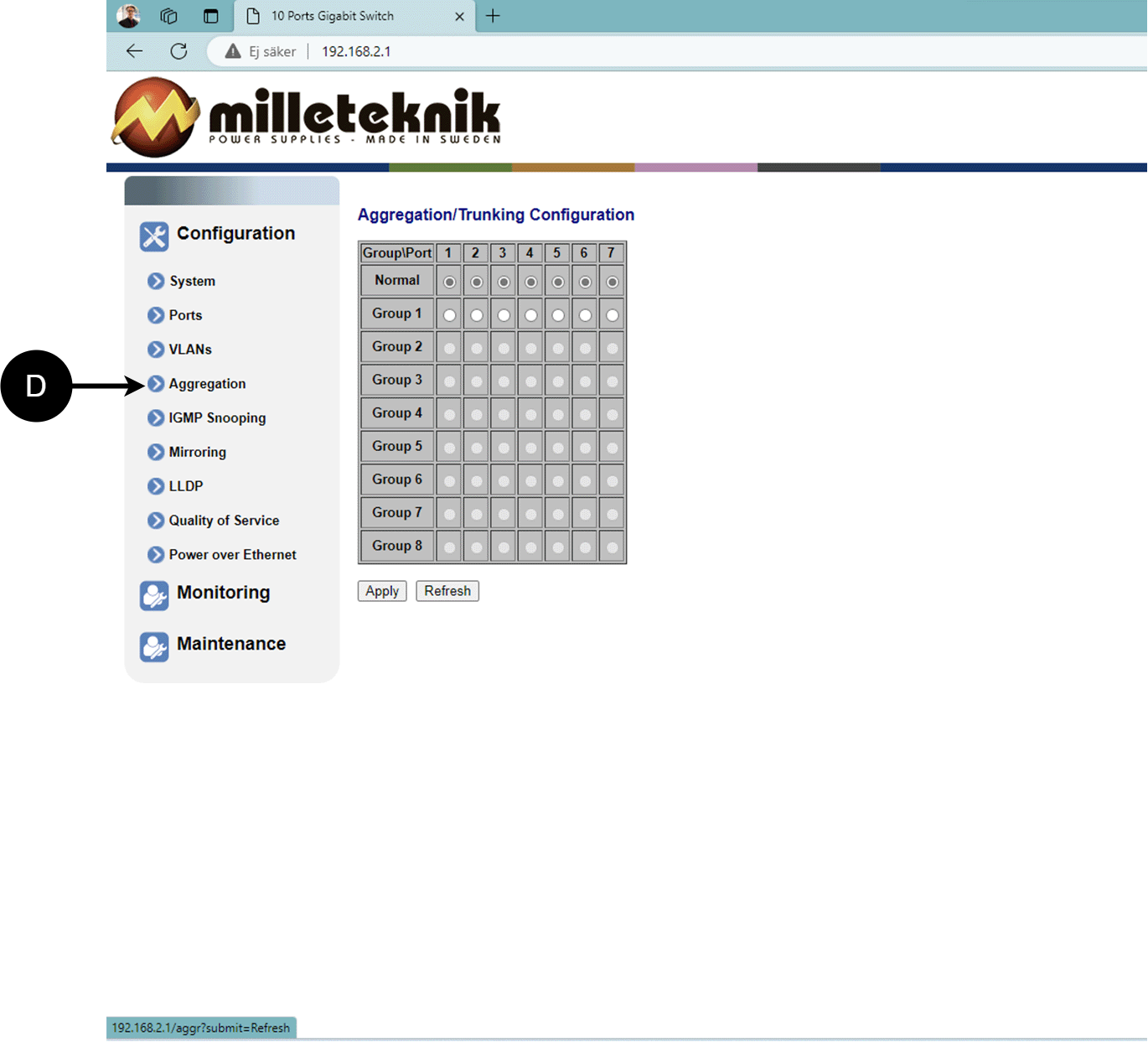

Aggregointi, konfigurointi
D: Kuorman tasaus porttien välillä.

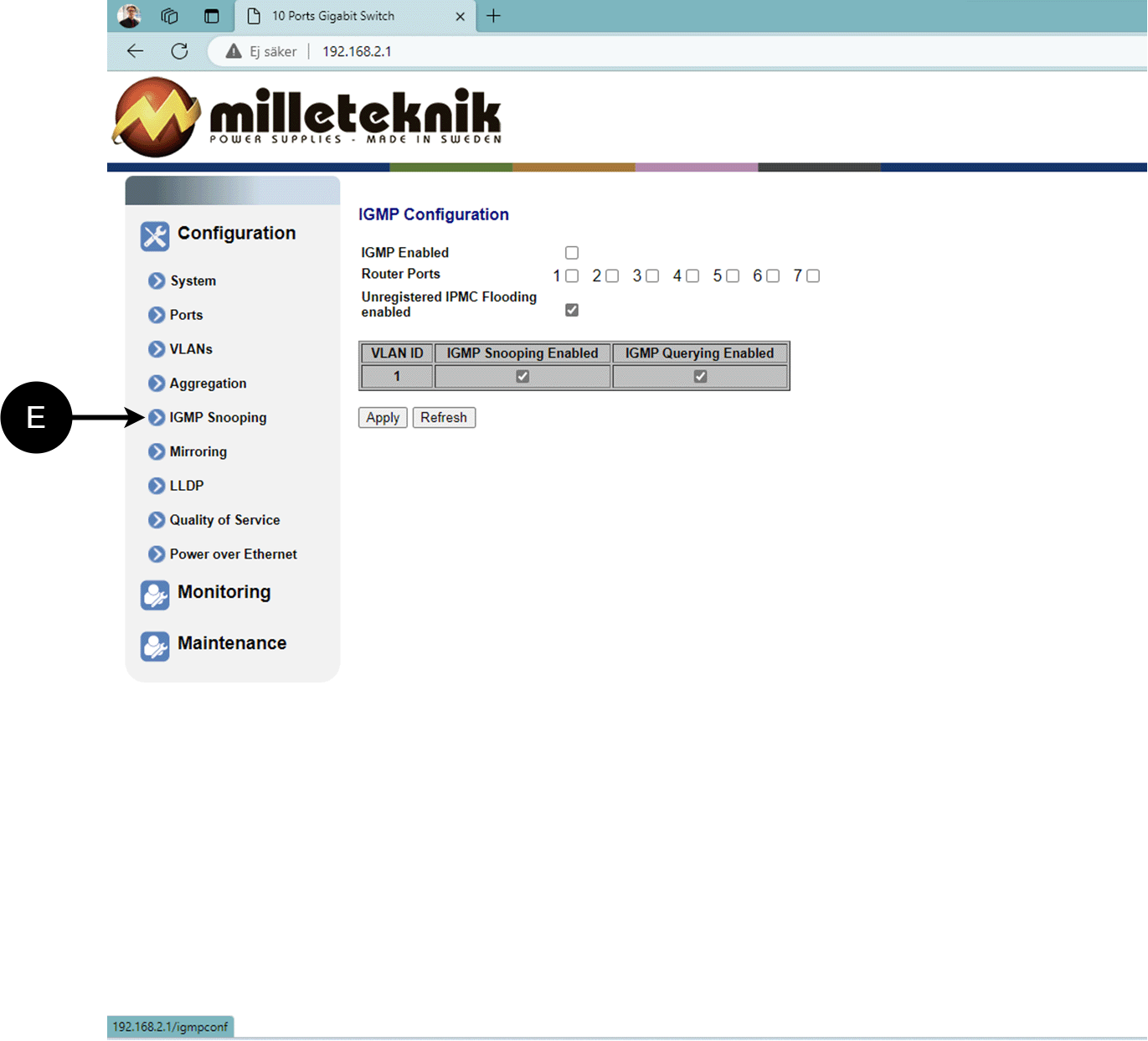

IGMP Snooping, konfigurointi
E: Vastaanottoa ohjaava kytkin.

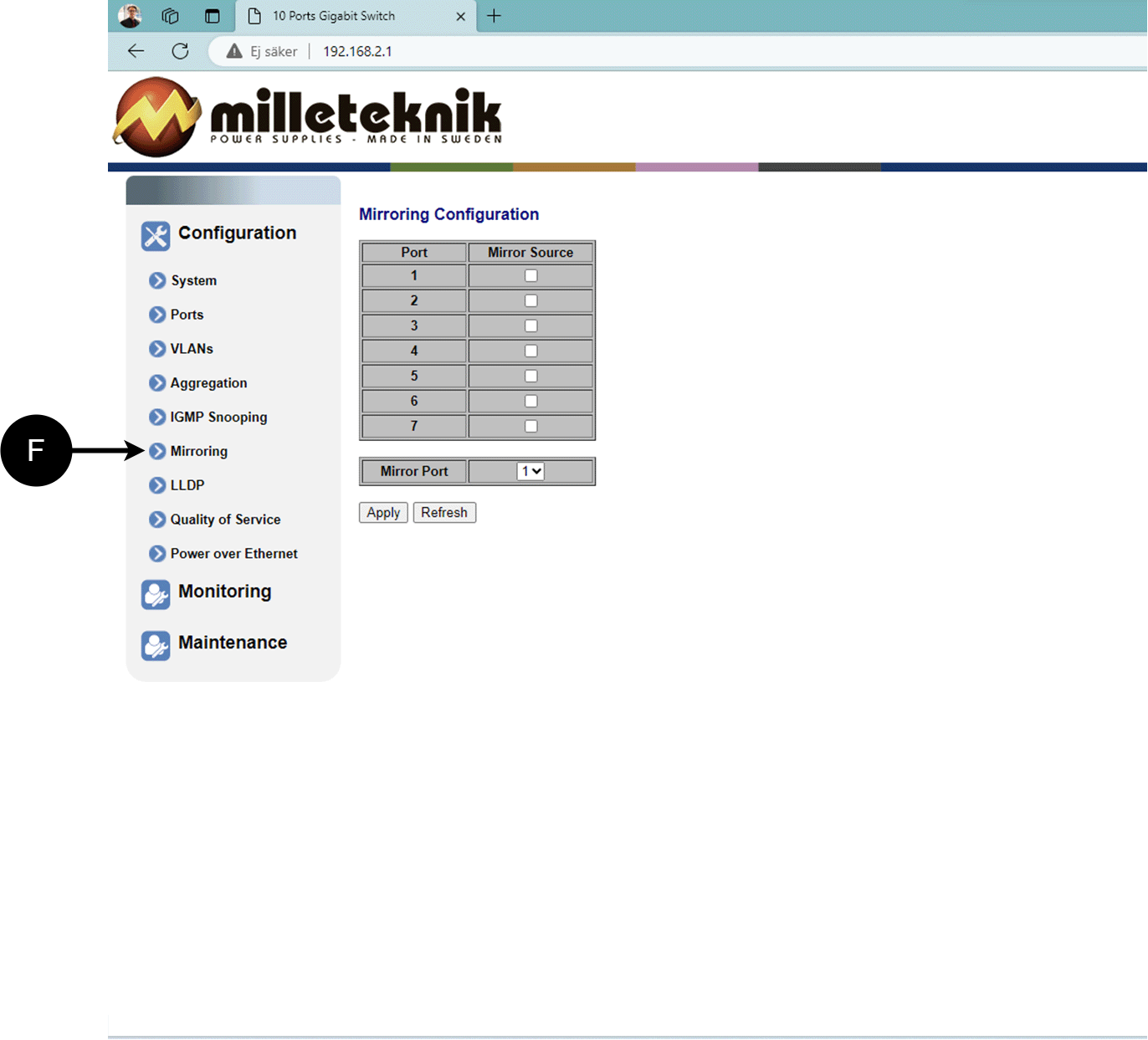

Peilaus, konfigurointi
F: Porttien peilaus.

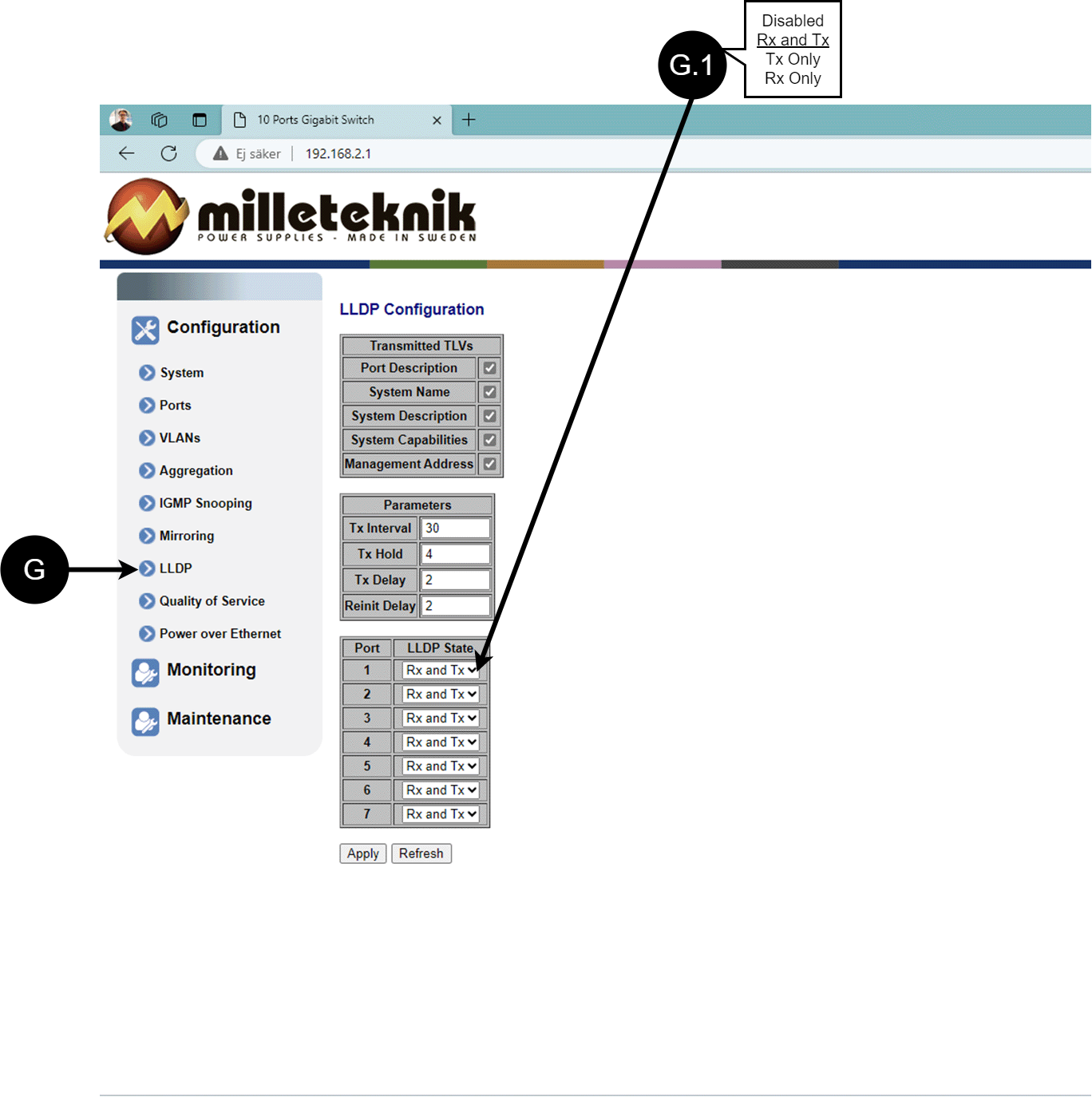

LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnisteesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon ollessa kuormitettu. |
H.1 | Määrittää, onko QoS aktiivinen. |

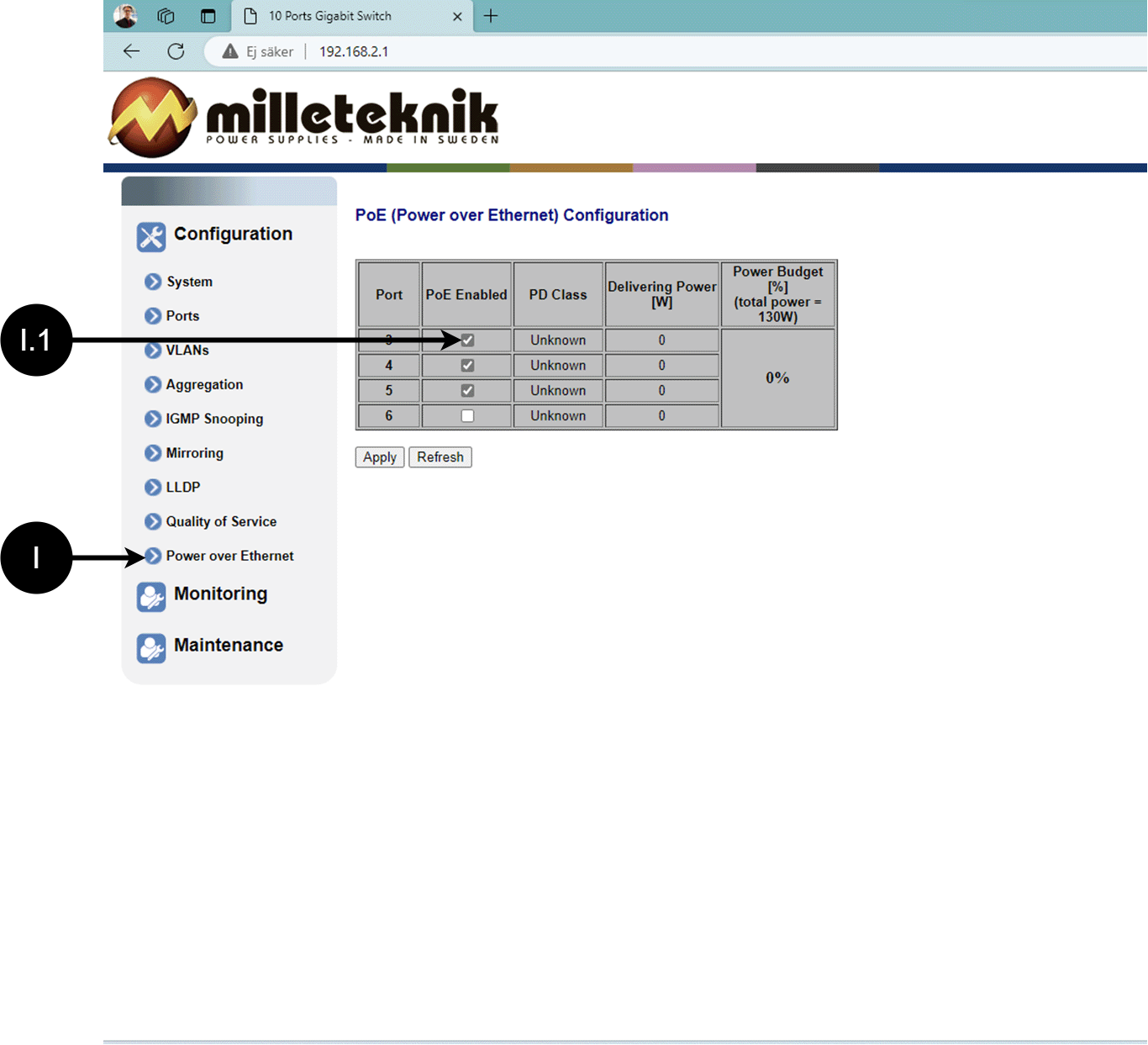

PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|
I | Virta Ethernetin kautta |
I.1 | Kytkee PoE-toiminnon/portin päälle tai pois päältä. Muista painaa "Käytä" tallentaaksesi muutokset. |
Valvonta

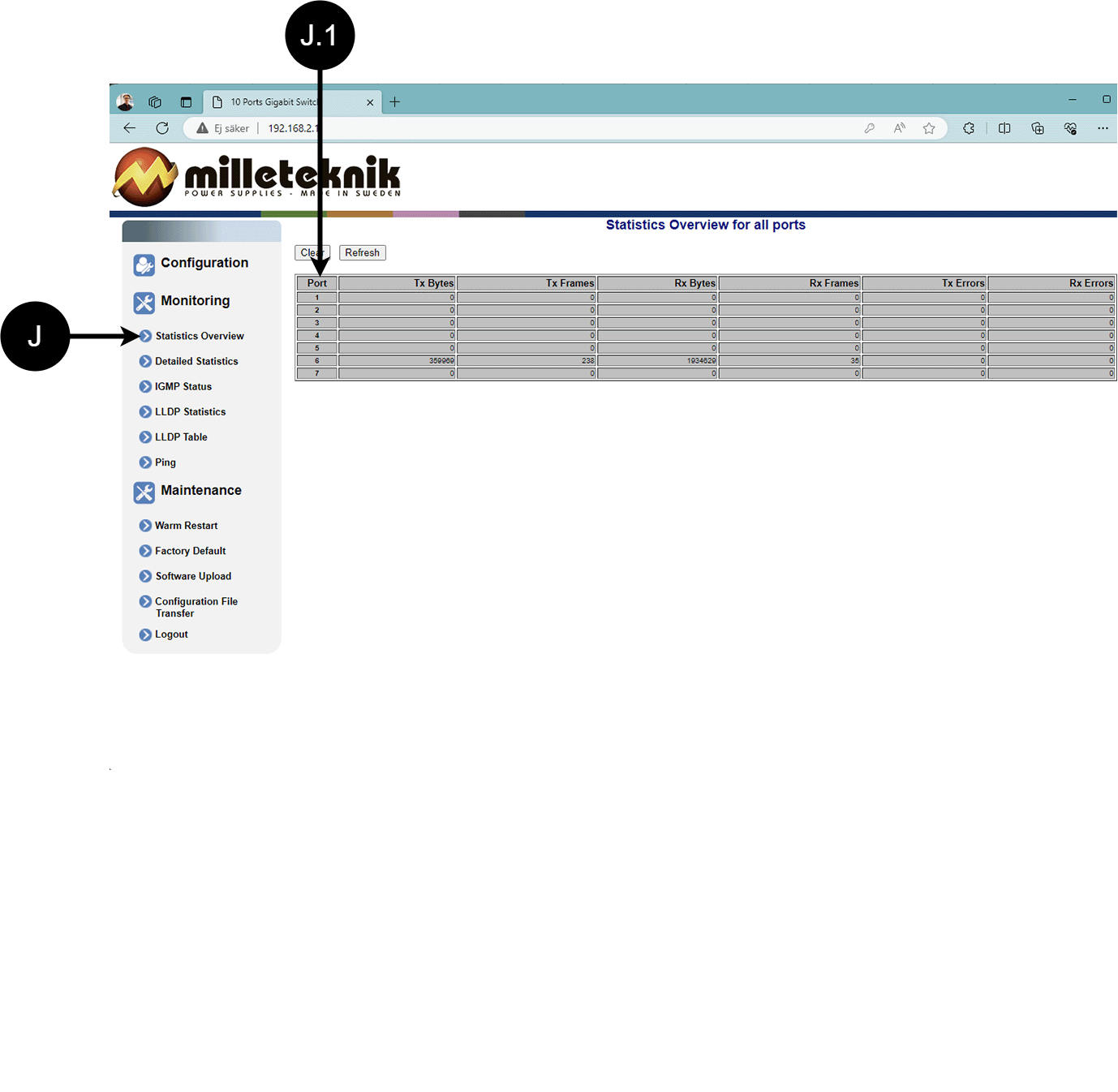

Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |

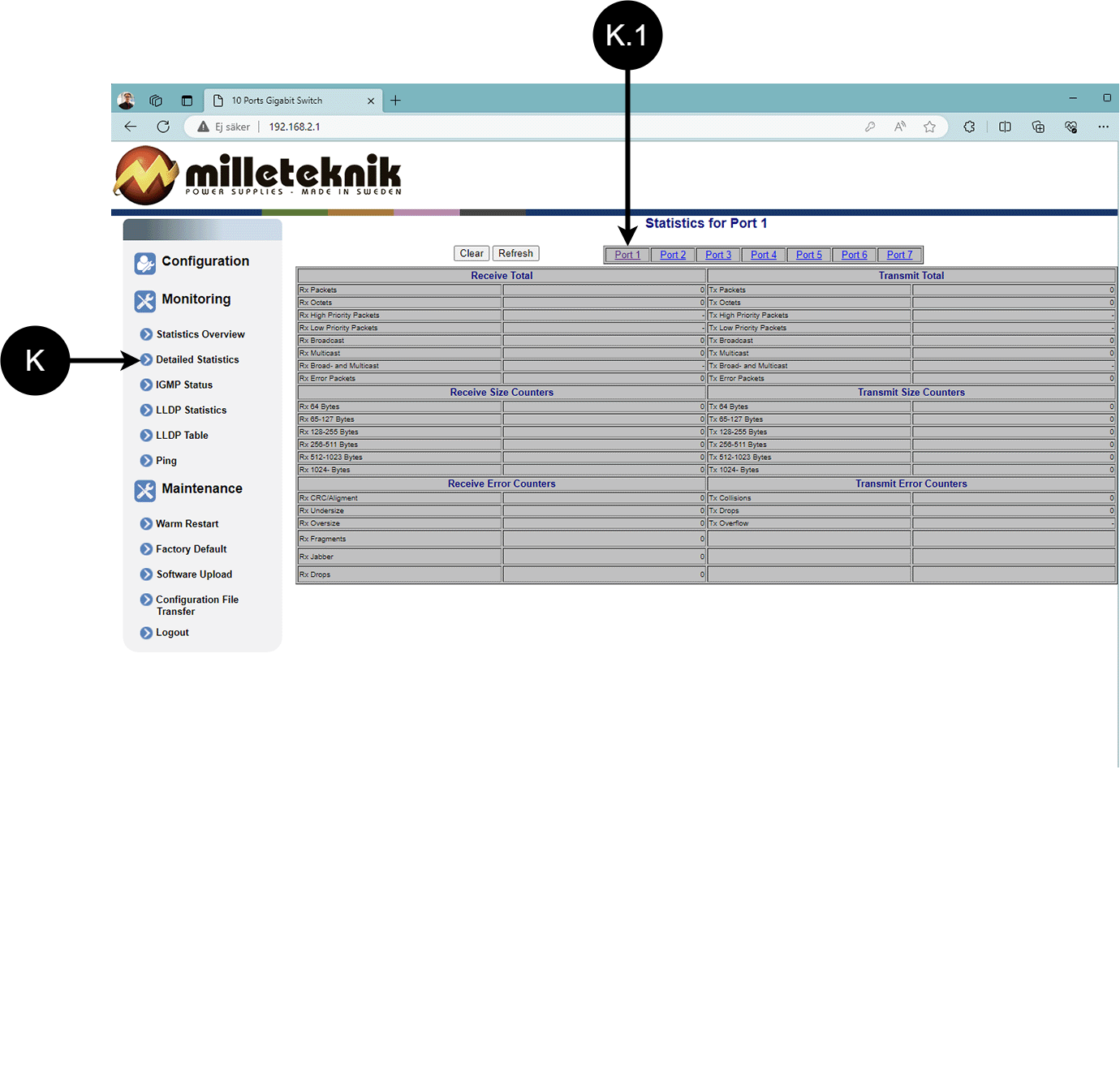

Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|
K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP-tila
L: IGMP:n tila

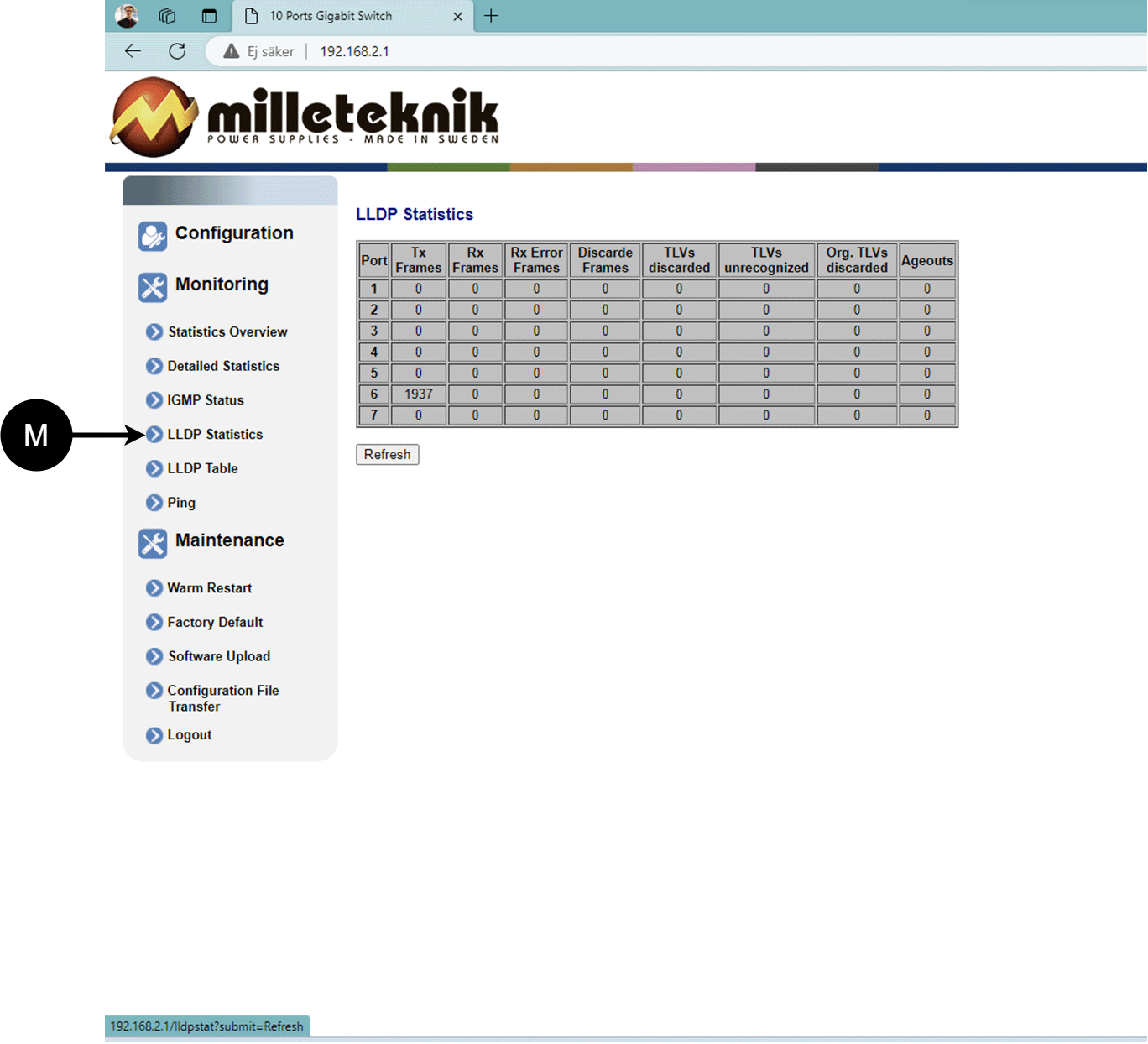

LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
O.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kytkimen tehdasasetusten palautus vain tehdään ohjelmiston (tästä) käyttöliittymästä.
Suositus: Säilytä IP-osoite 192.168.2.1 ja huomaa salasana.
Tärkeää
Tehdasasetusten palautuksen aikana kaikki asetukset, mukaan lukien IP-asetukset, menetetään. Tallenna asetukset ennen tehdasasetusten palautusta. Katso Lataa uusi ohjelmisto
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneellasi kohtaan, johon tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjaudu ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-08

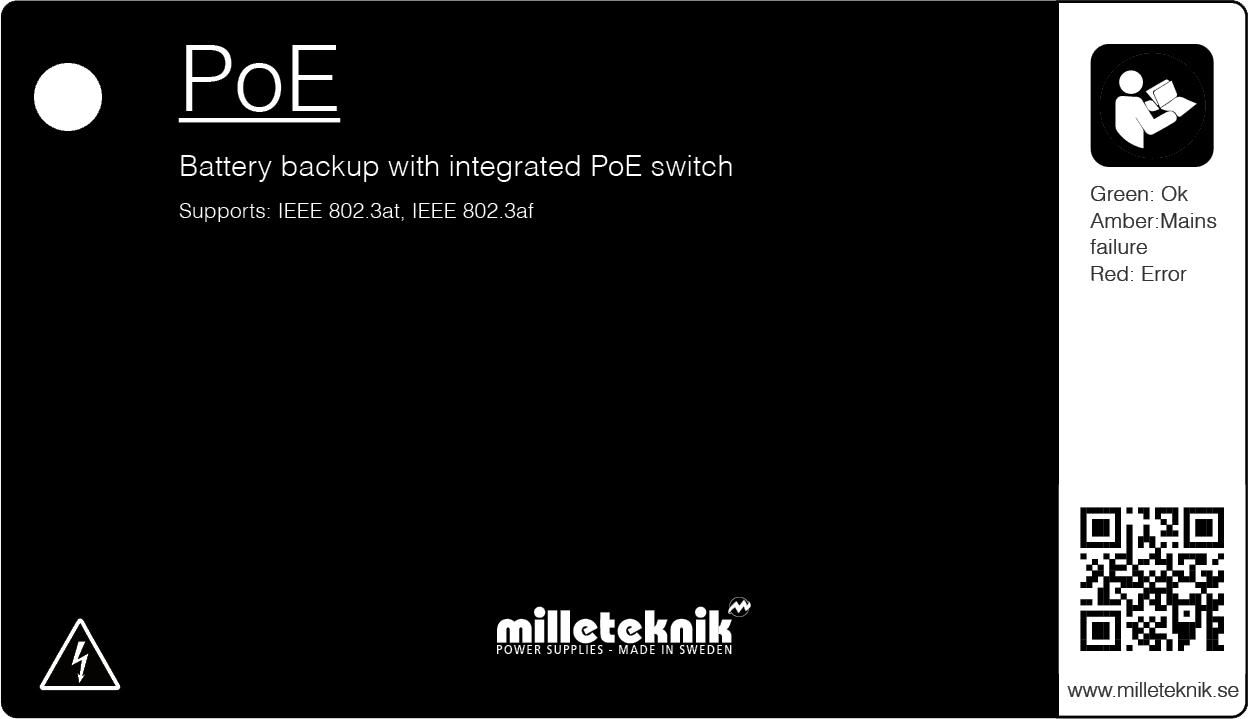

Hälytys näkyy kaapin ovi / indikaattoridiodi
Normaalitilassa merkkivalo palaa tasaisesti vihreänä.
 |
Merkkivalo näyttää | Selitys |
|---|---|
Vihreä valo | Normaalikäyttö. |
Keltainen valo | Virtahäiriö. |
Punainen valo | Akkua ei ole kytketty / sulake on lauennut. |
Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuoja on aktivoitunut.
Huomautus
Jos merkkivalo vilkkuu 15 sekunnin välein, akut on ladattu täyteen ja lataus on lepovaiheessa akkujen käyttöiän pidentämiseksi. Jos sähkökatko tapahtuu lepovaiheen aikana, laite siirtyy akkukäyttöön normaalisti.
Kunnossapito
Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.
Akun vaihto
• Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
• Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.
• Poista akkuvaroke akkujen välistä.
• Kiinnitä uudet akut.
• Kytke akkukaapelit samalla tavalla kuin aiemmin.
• Kiinnitä akkuvaroke akkujen väliin.
• Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.
• Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
PoE-tuotelehti / tekniset tiedot

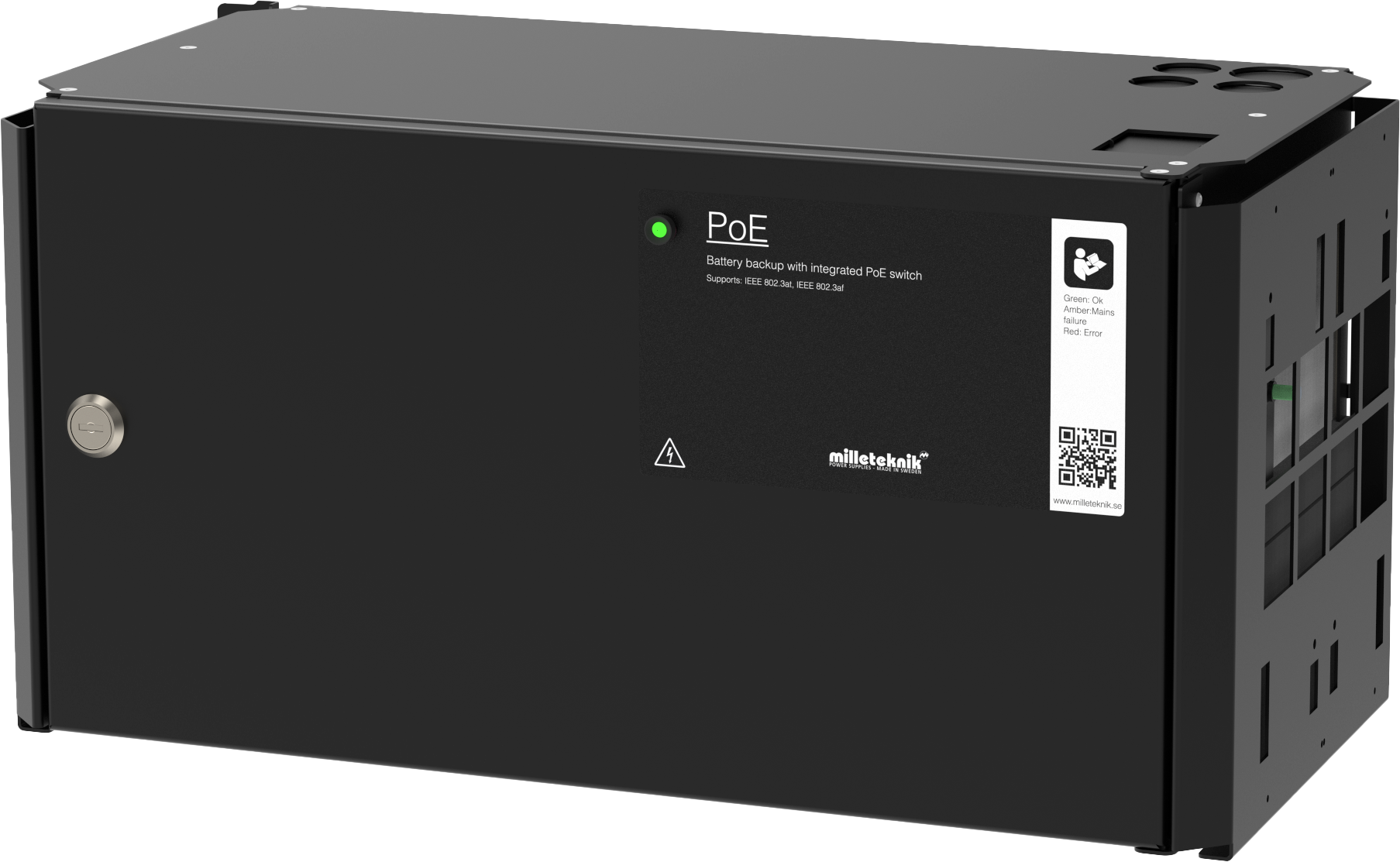

Hallittu PoE-kytkin 4 PoE-portilla.
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
PoE M-kytkin 4p FLX M | FM01N10224P05004PM | 51 728 96 |
Tekninen kuvaus
Virtalähde varavirralla PoE-laitteiden, kuten valvontakameroiden ja muiden PoE-käyttöisten laitteiden, virransyöttöön. Keystone-moduulien levy helpottaa PoE-laitteiden asentamista Lisäkuormituslähtö muiden 24 V:n sovellusten virransyöttöön.
Esimerkiksi akut ajavat kulkujärjestelmää pidemmälle, kun sähköverkko kaatuu.
Levy keystone-moduulien kiinnittämiseen.
Vakio lähtöjännite, 24 V (joka on nostettu 48 V: iin), riippumatta akku- tai verkkotoiminnasta, mikä mahdollistaa akun täyden kapasiteetin käytön.
Asennetaan seinälle tai 19" telineeseen.
Pikafaktat | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Syöttöjännite (V) | 230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Lähtöjännite (V) | 54,6 V DC, (48 V DC) 27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön. | ||||||||||||||||||||||||||||||||||||||||||||||||
Lähtövirta (A), suurin kuormitusvirtalähtö. | 5 A 24 V: n kuormalähdöllä | ||||||||||||||||||||||||||||||||||||||||||||||||
Akut[a] | 2 x 20 Ah | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen. | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttökohteet
Käyttökohteet | Kyllä | Ei |
|---|---|---|
IP-kamera, virtalähde. | ✔ | |
Verkkolaitteet, jotka voivat käyttää PoE: tä. | ✔ |
Sähkötiedot
Sähkötiedot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Syöttöjännite | 230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Latausvirta | Riippuen pistorasiasta. Enintään 10A | ||||||||||||||||||||||||||||||||||||||||||||||||
Tehokkuus[a] | 90% | ||||||||||||||||||||||||||||||||||||||||||||||||
Valmiustilan kulutus | 1,27 W | ||||||||||||||||||||||||||||||||||||||||||||||||
Jännite ulos | 54,6 V DC, (48 V DC) 27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön. | ||||||||||||||||||||||||||||||||||||||||||||||||
Nykyinen (A)[b] | 5 A 24 V: n kuormalähdöllä | ||||||||||||||||||||||||||||||||||||||||||||||||
Teho (W) | 30,8 W porttia kohden | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. [b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista. | |||||||||||||||||||||||||||||||||||||||||||||||||
Sulakkeet | |
|---|---|
Sähköverkon suojaus | 2,5A |
Kuormasulake | Sulake PoE-kytkimen syöttölaitteessa Tuotenumero: T10A Kuormitussulake: 10 A |
Akun sulake | 30A |
Piirilevyt | Virrankulutus(akkukäytössä) | Lisätietoja |
|---|---|---|
4p hallittu PoE-kytkin | Tiedot puuttuvat | |
CEO3 48 V | 32 mA |
Kuormituslähdöt
Kuormituslähdöt | |
|---|---|
Kuormituslähtöjen lukumäärä | PoE-kytkin voi ohjata kuormaa neljä PoE-laitteet ja emolevyt voivat ohjata yhtä (1) 24 V: n kuormalähtöä muiden sovellusten virransyöttöön. |
POE-lähdöt | |
|---|---|
PoE-porttien lukumäärä (RJ-45) | 4 |
PoE-budjetti | 336 W |
POE-budjetti/maksimiteho porttia kohden | ! 30,8 W. |
LAN-porttien lukumäärä | 2 |
Verkkoporttit/liitännät, RJ-45 | 100 Mbit/s |
Hallittu | Ei |
Hälytys ja suojaus
Hälytykset | Indikaatio[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Viivästynyt sähkökatkoksen hälytys tai alhainen akun jännitteet* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Sulakkeen vika* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Irrotetut paristot käynnistyksen yhteydessä* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Hälytysrajan hallinta | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Alijännite | ✔, hehkuu punaisena sähkökatkon sattuessa, kunnes akun jännite laskee hälytysrajan alapuolelle | ||||||||||||||||||||||||||||||||||||||||||||||||
* Summa hälytys | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Indikaattoridiodi emolevyllä ja LED ovessa | |||||||||||||||||||||||||||||||||||||||||||||||||
Hälytys ja suojaus | Kyllä | Ei | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Akkujen latauksen suojaus / ohjattu lataus[a] | ✔ Paristot ladataan enintään 0,5 A.[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Oikosulkusuojaus | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
✔ | |||||||||||||||||||||||||||||||||||||||||||||||||
Ylikuormitussuojaus/ylijännitesuojaus | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Ylikuumenemissuoja | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää. [b] Tehdasasetus. Säädettävä PowerWatchissa [c] Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat. | |||||||||||||||||||||||||||||||||||||||||||||||||
Viestintä ja indikointi
Viestintä ja indikointi | Kyllä | Ei | Lisätietoja |
|---|---|---|---|
Viestintä | ✘ | Ei tiedonsiirtoa ylätason järjestelmään. | |
RJ 45 | ✔ | Katso käyttöoppaasta hälytykset, joita PoE-kytkin voi tarjota. | |
Portin hallinta kytketyn tietokoneen kautta | ✔ | ||
Merkkivalot/LEDit | ✔ | LED-valot ilmaisevat tilat ja hälytykset piirikortilla ja kotelon kannessa. |
Akku
Kotelo ja mekaniikka
Kotelo ja mekaniikka | |
|---|---|
Tyyppi | Yleiskotelo seinälle ja telineelle |
IP-luokka | IP32 |
Materiaali | Jauhemaalattu pelti. |
Väri | Musta |
Korkeusyksiköt | 5 |
Kaapelin läpiviennit | 4 kpl |
Läpivientiaihio | 1 kpl. takana |
Lukko | ✔ 2 näppäintä mukana |
Tuuletin kotelossa | ✔X |
Asennus- ja kiinnitysvaatimukset
Asennus | Kyllä | Ei |
|---|---|---|
19" teline. | ✔ | |
Seinäasennus. | ✔ |
Asennustapa | Kyllä | Ei |
|---|---|---|
Kiinteä asennus. | ✔ |
Mitat, paino ja pakkaustiedot
Nettopaino | Paino pakkauksineen |
|---|---|
7,8 kg | 8,55 kg |
Pakkaus | |
|---|---|
Pakkaus | Pahvi ja pahvinen iskusuojaus. |
Määrä pakkauksessa | 1 kpl. |
Pakkaustyyppi (GS1 T0137) | BX-laatikko. |
Ehdot EUR lava | EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta |
Liikenneympäristö | Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana. |
Kuljetuslämpötila (ilman akkua) | −30 °C... +70 °C |
Tallennusympäristö | Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön |
Varastointilämpötila ilman paristoja | −20 °C... +60 °C |
Yhteystiedot
Osasto | |
|---|---|
Vaihde | 031-340 02 30 |
Tuki | support@milleteknik.se |
Myynti | sales@milleteknik.se |
WWW | www.milleteknik.se |
Osoite | Ögärdesvägen 8B, 433 30 Partille |
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-08
Vaatimustenmukaisuus ja säännösten noudattaminen
Toimitusaika, takuu ja ehdot
Toimitusaika, takuu ja ehdot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Takuuaika[a] | Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.Säännöllisen takuuajan lisäksi voidaan ostaa vielä kolmen (3) vuoden takuu. | ||||||||||||||||||||||||||||||||||||||||||||||||
Erityiset takuuehdot | Akut, paristot ja muut kulutusosat eivät kuulu takuun piiriin. Katso myös yleiset ehdot. | ||||||||||||||||||||||||||||||||||||||||||||||||
Yleiset ehdot | ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuki | Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu. | ||||||||||||||||||||||||||||||||||||||||||||||||
Toimitus ja varastointi | |||||||||||||||||||||||||||||||||||||||||||||||||
Toimitusaika[b] | 5 työpäivää. Tai sopimuksella. Toimitusaika lasketaan tehtaalta, kuljetusaika lisätään. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. [b] Suurempien tilausten toimitusaika sopimuksen mukaan. | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttö ja kunnossapito
Käyttö | Tiedot | Lisätietoja | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ympäristö | Sisäympäristöluokka 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (suositus) | +15°C... +25°C | Takaa parhaan akun käyttöiän. Korkeammat lämpötilat lyhentävät merkittävästi akkujen käyttöikää. | |||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (sallittu)[a] | +5°C... +40°C | Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti | |||||||||||||||||||||||||||||||||||||||||||||||
Virtalähteen kuormitus | 80 % | Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta. | |||||||||||||||||||||||||||||||||||||||||||||||
Ilmanvaihto, vapaa etäisyys kotelon ympärillä. | 100 mm | Tuuletusaukkoja ei saa tukkia tai peittää. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kyllä | Ei | Aikaväli | Lisätietoja |
|---|---|---|---|
✔ | Vuosittain | Tuuletin on puhdistettava vuosittain. Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta. |
Sertifioinnit ja hyväksynnät
Täyttää | Direktiivit |
|---|---|
PoE | IEEE 802.3af, IEEE 802.3at/30,8 W tyyppiin 2 asti, luokka 4. |
CE. | CE-merkintä (EY) 765/2008 mukaisesti |
RoHS | RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863 |
EMC | EMC-direktiivi 2014/30/EU |
Sähköturvallisuus (LVD) | Pienjännitedirektiivi 2014/35/EU |
Ympäristötiedot
Ympäristötiedot | J/N | Tiedot | Lisätietoja | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rakennustavarailmoitus | ✔ | Kyllä, katso iBVD osoitteessa www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-asetus (EY) N:o 1907/2006 | ✔ | Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. | Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC-aineet, CAS/EY | ✔ | Kyllä, lyijy, 7439-92-1/231-100-4 | Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu. | ||||||||||||||||||||||||||||||||||||||||||||||
RoHS-direktiivi (EU) 2015/863 | ✔ | Kyllä, katso DoC osoitteessa www.milleteknik.se | |||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. | Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen | ||||||||||||||||||||||||||||||||||||||||||||||
Akkuasetus (EU) 2023/1542 | ✗ | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-numero 2008/98/EY | ✔ | Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti. | Jos se on tyhjä, SCIP-numeroa ei tarvita. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktimineraalit (EU) 2017/821 | ✗/✗/✗/✗/✔ | Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina | Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta. | ||||||||||||||||||||||||||||||||||||||||||||||
Sisältää nanomateriaaleja: EY 1272/2008 | ✗ | Tuote ei sisällä nanomateriaaleja. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekosuunnittelu 2009/125/EY | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a] | ||||||||||||||||||||||||||||||||||||||||||||||||
Konedirektiivi 2006/42/EY | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen. | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään yksinkertaisesti siksi, että ne ovat modulaarisia, jättämällä ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle.[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmiustilan kulutus ja teho. [b] Kierrätyksestä aiheutuneita kustannuksia ei korvata. | |||||||||||||||||||||||||||||||||||||||||||||||||
Valmistaja ja alkuperämaa
Valmistaja[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tullinimike | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Alkuperämaa | Ruotsi | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu. [b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi. | |||||||||||||||||||||||||||||||||||||||||||||||||
Liite
Varakäyntiaika
Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kelpoisuusvaatimukset, asennus
Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.
Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti
Asennuksen pätevyysvaatimukset | Kiinteä asennus (230 V) | Pistotulppaliitäntä | Lisätietoja |
|---|---|---|---|
Ruotsi | ✔ | ✗ | Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. |
Norja | ✔ | ✔ | Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.) |
Suomi | ✔ | ✗ | Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.) |
Tanska | ✔ | ✗ | Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto) |
Saksa | ✔ | ✗ | Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”). |
Sekalaista
Ero PoE:n, PoE+:n ja PoE++:n välillä.
Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)
Luokka | Tyyppi | Lämpötila-alue |
|---|---|---|
Ympäristöluokka 1 | Lämmitetyt sisätilat (esim. toimistot, asunnot) | +5°C... +40°C |
Ympäristöluokka 2 | Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä). | -10 °C... +40 °C |
Ympäristöluokka 3 | Suojattu ulkotila. | -25° C...+50° C |
Ympäristöluokka 4 | Yleinen ulkotila | -25° C...+60° C |
Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto
Akun suunniteltu elinikä (Design Life)[a] | Vaihtoväli normaalikäytössä (+20 °C) | Vaihtoväli +30 °C lämpötilassa | Vaihtoväli +40 °C lämpötilassa | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 vuotta | 2 - 3 vuotta | 1 - 1,5 vuotta | 0,5 - 0,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | 1,2 - 1,5 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 vuotta | 6 - 7 vuotta | 3 - 3,5 vuotta | 1,5 - 1,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
15 + vuotta | 10 - 12 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-08
