Før du begynner

Informasjon

Les dette først!

Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.

All informasjon kan endres.

Brukerstøtte

Trenger du hjelp med installasjon eller tilkobling? Skann QR-koden for å lese hele manualen.

Du finner svar på mange spørsmål på: www.milleteknik.se gå til ditt produkt for å lese mer, laste ned manualer og annen produktinformasjon.

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support er åpen: mandag-torsdag 08:00-16:00, fredager 08:00-15:00. Stengt 11.30-13.15.

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

PoE serien

Link til tekniske spesifikasjoner

Du kan hjelpe oss med å lage bedre produkter

Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

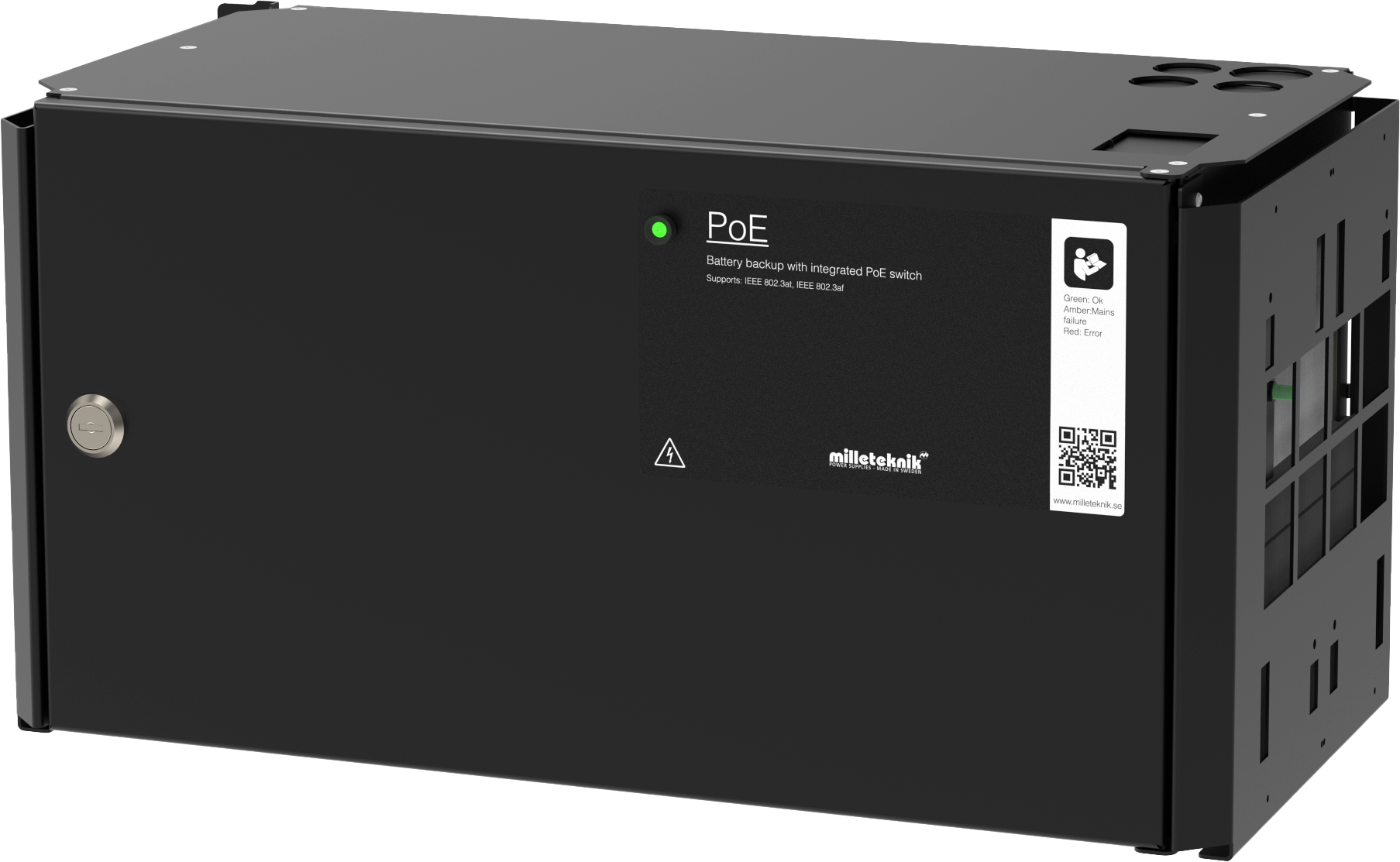

Om PoE fra Milleteknik

Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

PoE M-switch 4p FLX M, PoE M-switch 8p FLX M og PoE M-switch 16p FLX M samsvarer med 802.3at type2 klasse 4. PoE-switchen administreres, det vil si at det er mulig å kontrollere bryteren via programvaregrensesnittet. Produktene har noe vi kaller "kontrollert lading", som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 4,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig. Produktet har 24 V batterispenning som økes opp til 48 V for å drive PoE-bryteren. Det er en belastningsutgang på hovedkortet som gir 24V, dette gjør at enheten kan brukes til å drive andre applikasjoner som dørlåser osv. på den ene belastningsutgangen. Det er viktig å beregne belastningen nøyaktig slik at enhetens spesifikasjoner ikke overskrides. Batteriboks kan kobles til for lengre backup-tid.

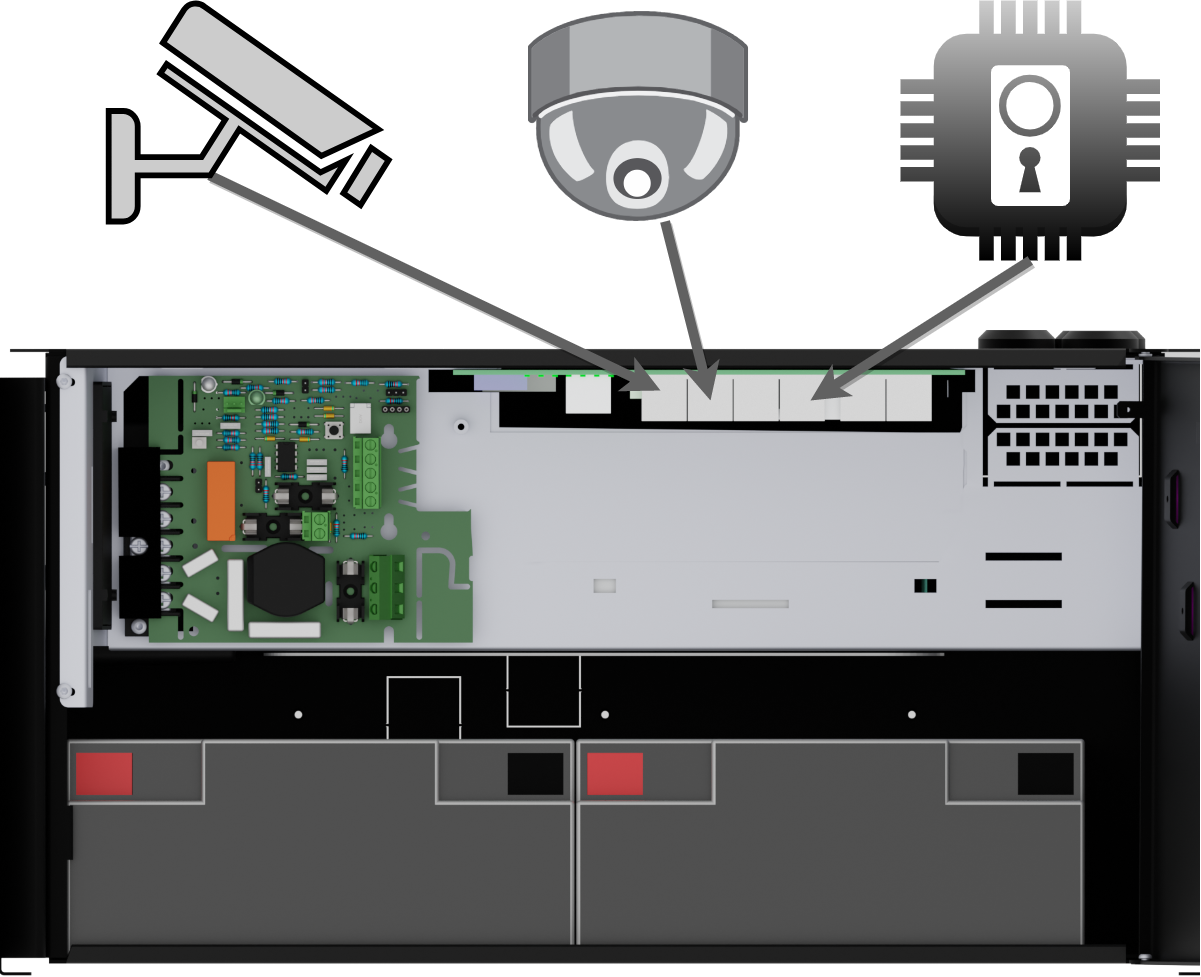

PoE driver enheter koblet til strømforsyningen


PoE kan drive for eksempel overvåkingskameraer, dørsensorer og mer.

Enheter som skal drives via PoE kobles til porter for PoE.

Enheter som ikke trenger å betjenes med PoE i porter for LAN kan kobles til switchen.

Komponentoversikt PoE FLX M

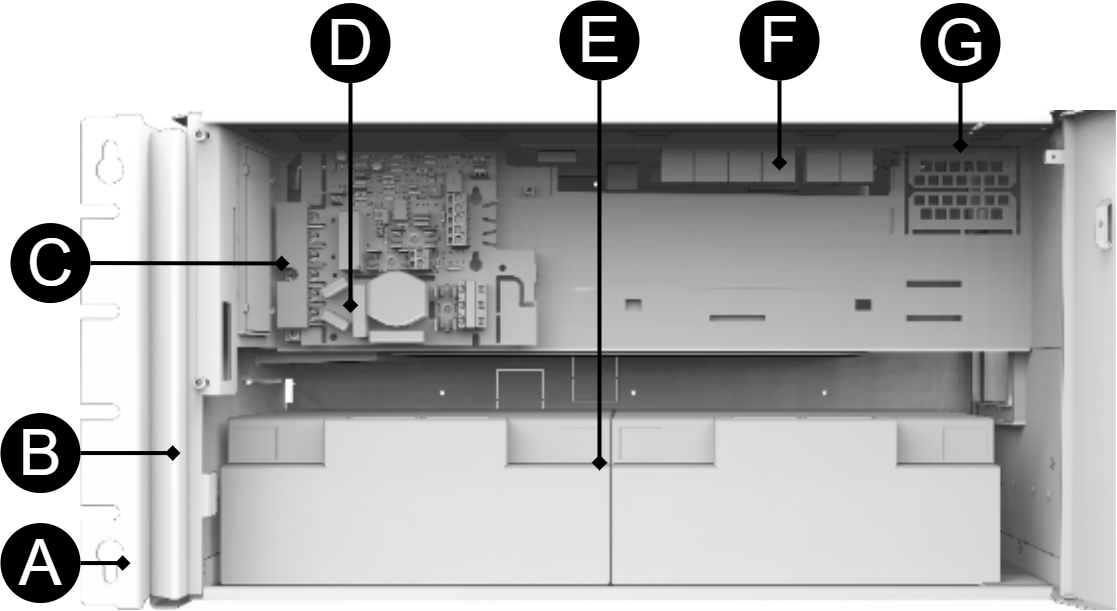

Figur 1. PoE M-switch 4p FLX M
PoE M-switch 4p FLX M


Tabell 1. Komponentoversikt

Symbol

Forklaring

A

Braketter, vendbare.

B

Hus i pulverlakkert metallplate.

C

Strømforsyning, (sitter under hovedkortet).

D

Hovedkort.

E

Plass til batterier.

F

PoE-svitsj, antall kort og porter varierer med konfigurasjonen.

G

Kabelinnføringer.

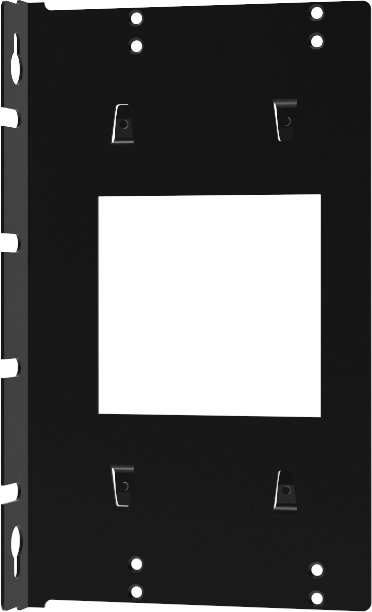

Installasjon av konsoll

Brakett er vendbart og kan monteres på to måter. Det følger med konsoller til enheten.


Batterier – sette i og koble til

Skjema - Innkobling av batterier, 24 V

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.

  1. 1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.

  2. 2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.

  3. Koble til batterisikring.

  • • Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.

Figur 2. Koblingsskjema for batterier i batteri-backup
Koblingsskjema for batterier i batteri-backup

Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.



Tabell 2. Elektrisk skjema

Nei.

Forklaring

1

Batteri 2.

2

Batterisikring.

3

Batteri 1.

4

Innkommende nettspenning, 230 V AC.

5

Likrikter 24 V DC.

6

Last, 24 V DC.



Hovedkortbeskrivelse

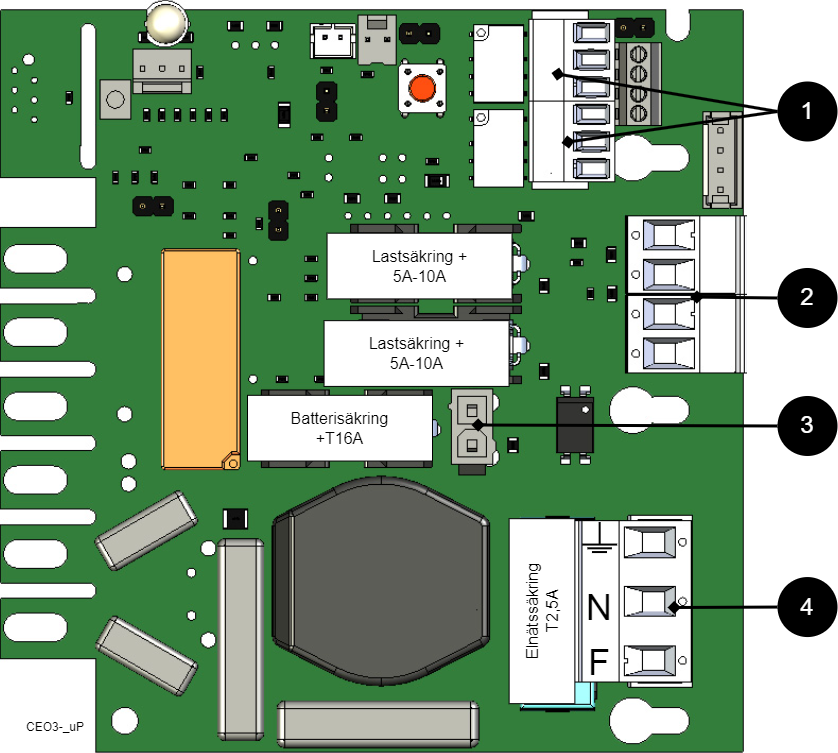

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 3. Koble til i denne rekkefølgen

Nr

Forklaring

1

Koble til alarm.

2

Koble til last.

3

Koble til batterier.

4

Koble til strømnett.

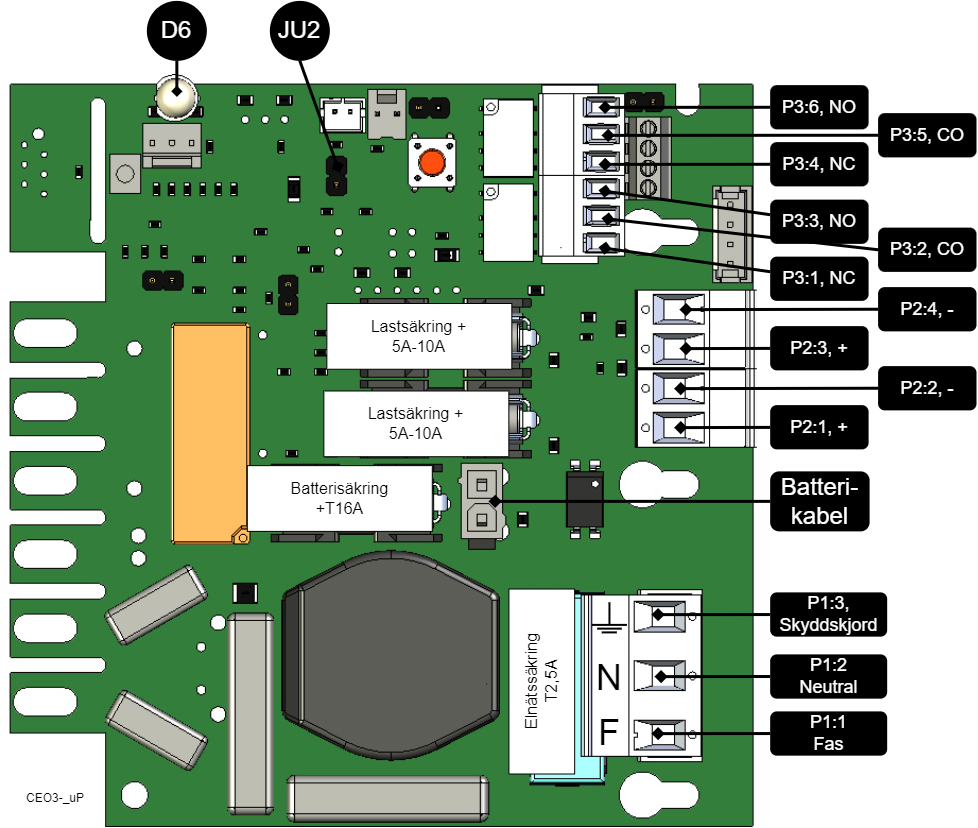

Figur 3. Kort beskrivelse: CEO3 uP
Kort beskrivelse: CEO3 uP


På kretskortet

Forklaring

D6

Indikatordiode.

JU2

Jumper for alarmstyring. Senker alarmgrensen ved brobygging.

P1:1-3

Nettforbindelse, F, N, PE.

P2:1-2

Last ut, + / -.

P2:3-4

Last ut, + / -. Intern tilkobling til PoE-svitsj.

P3:1-3

Alarmutgang, NC, CO, NO.

P3:4-6

Alarmutgang, NC, CO, NO.

Koble til alarm på P3

Alarm kobles til klemme P3

Tabell 4. Koble til alarm P3

P3:1-6

Forklaring

Strømbruddsalarm

P3:1

NC

P3:2

CO

P3:3

NO

summer alarm*

P3:4

NC

P3:5

CO

P3:6

NO



Totalalarm: Ødelagt sikring ved belastning, ødelagt sikring fra eksternt fordelingstavle, ødelagt batterisikring, lav batterispenning i batteridrift, batterier ikke tilkoblet, overspenning.

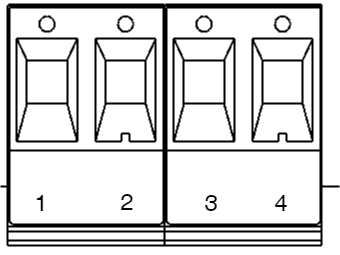

Koble til last

Tabell 5. Lasttilkoblinger

Nummer på kretskort

Forklaring

P2:1

Tilkobling for last 1 +.

P2:2

Tilkobling for last 1 -.

P2:3

Tilkobling for last 2 +.

P2:4

Tilkobling for last 2 -.



Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Fare

Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2

Koble strømnett til hovedkort med terminalblokk

Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-

Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til

Sikre F og N med kabelbånd.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.

Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.

Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.

Figur 4. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 6. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Styring av alarmgrense

Alarm for lav batterispenning i batteridrift kan styres.

Sikringer

Tabell 8. Sikringer.

Enhet

Sikringer

Type

Forklaring

Samtlige

F1

T2,5A

Elnettsikring

F2, F6

T10A

Lastsikring +

Samtlige

F7

T16A

Batterisikring



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Kan min PoE utvides med flere porter?

Produkt

PoE-bryter installert

Kan flere PoE-svitsjer installeres?

PoE M-switch 4p FLX M

En fire 4-porters PoE-svitsj

Nei

Idriftsettelse – slik starter du enheten

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 9. Koble til i denne rekkefølgen

Nr

Forklaring

1

Koble til alarm.

2

Koble til last.

3

Koble til batterier.

4

Koble til strømnett.



  1. Koble til batterier.

    1. Koble til / slå på sikringer.

  2. Plugg inn PoE og andre belastninger.

  3. Skru fast strømkabel i terminalblokken, og monter terminalblokken på hovedkortet.

    1. Slå på nettspenning.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Slik får du tilgang til programvaren i PoE-svitsj

Slik får du tilgang til programvaren i PoE Switch


Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.

For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.

Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).

Følg trinnene for å få tilgang til bryterens innstillinger.

Notat

Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.

Notat

Adresse til bryteren (fabrikkinnstilling): 192.168.2.1

Passord (fabrikkinnstilling): admin

Notat

Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin

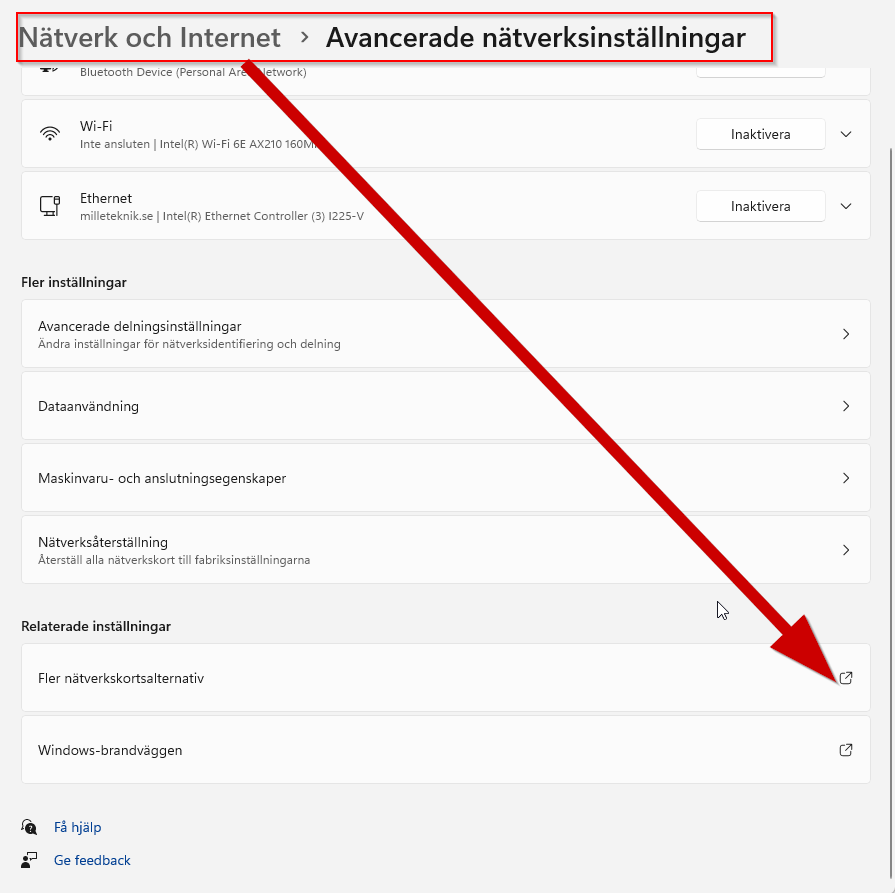

  1. Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.

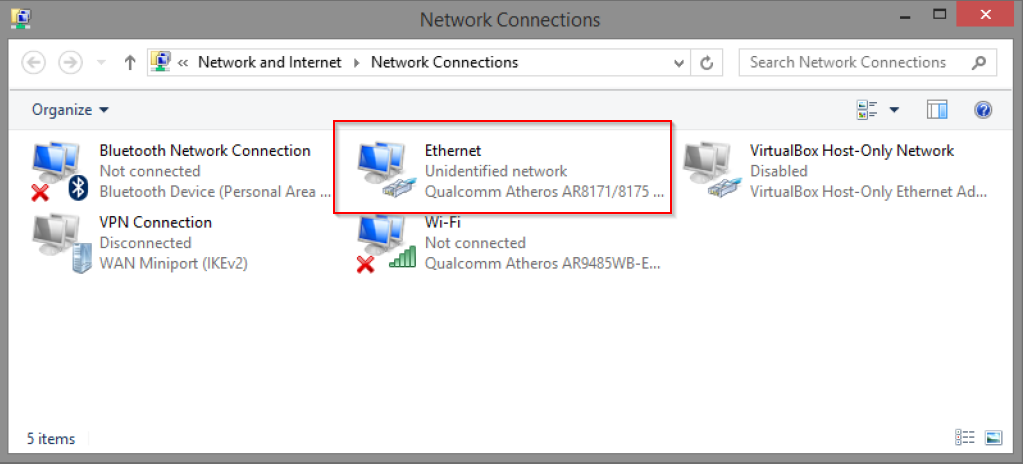

  2. Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.

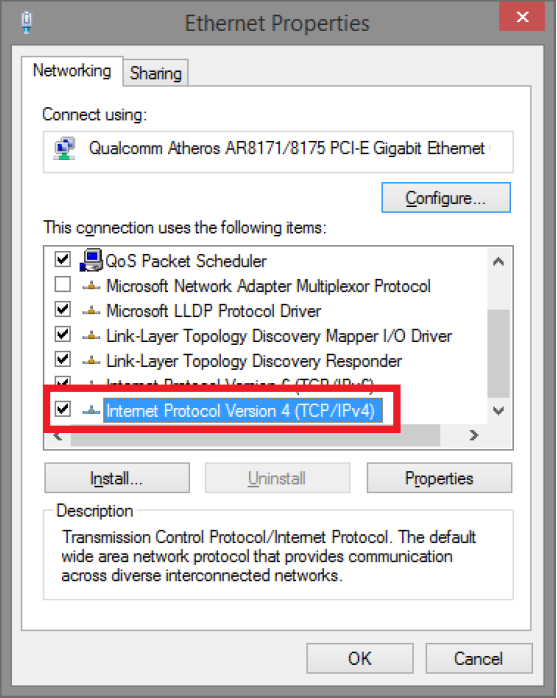

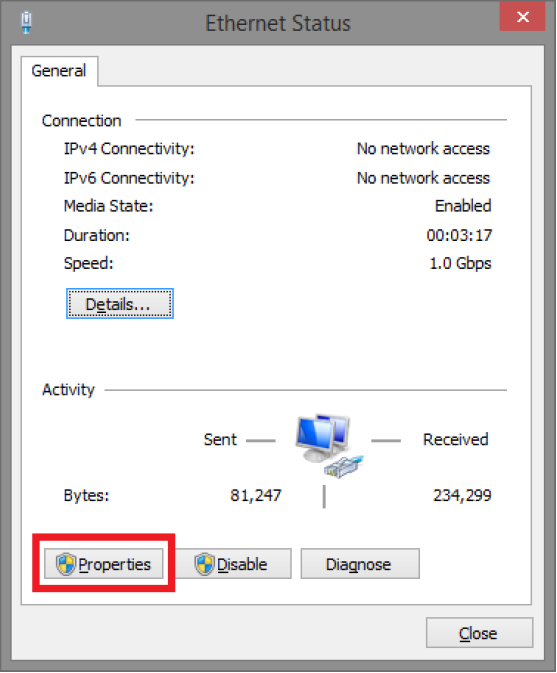

  3. Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.

  4. Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).

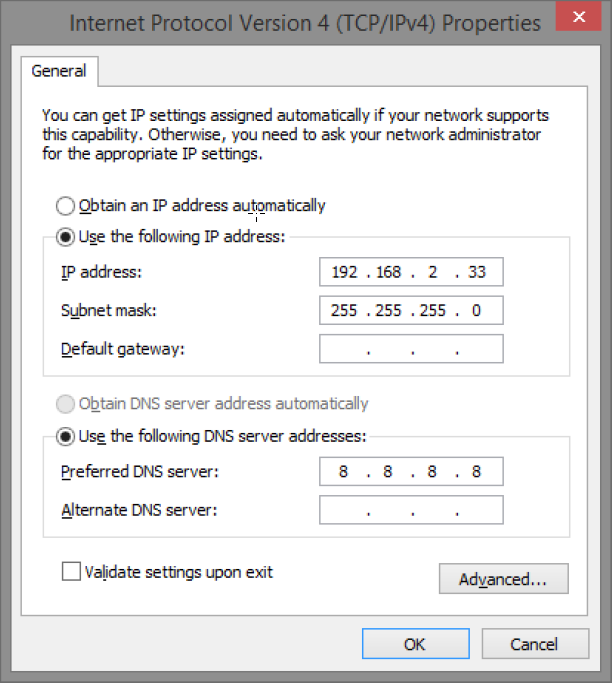

  5. Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).

  6. Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.

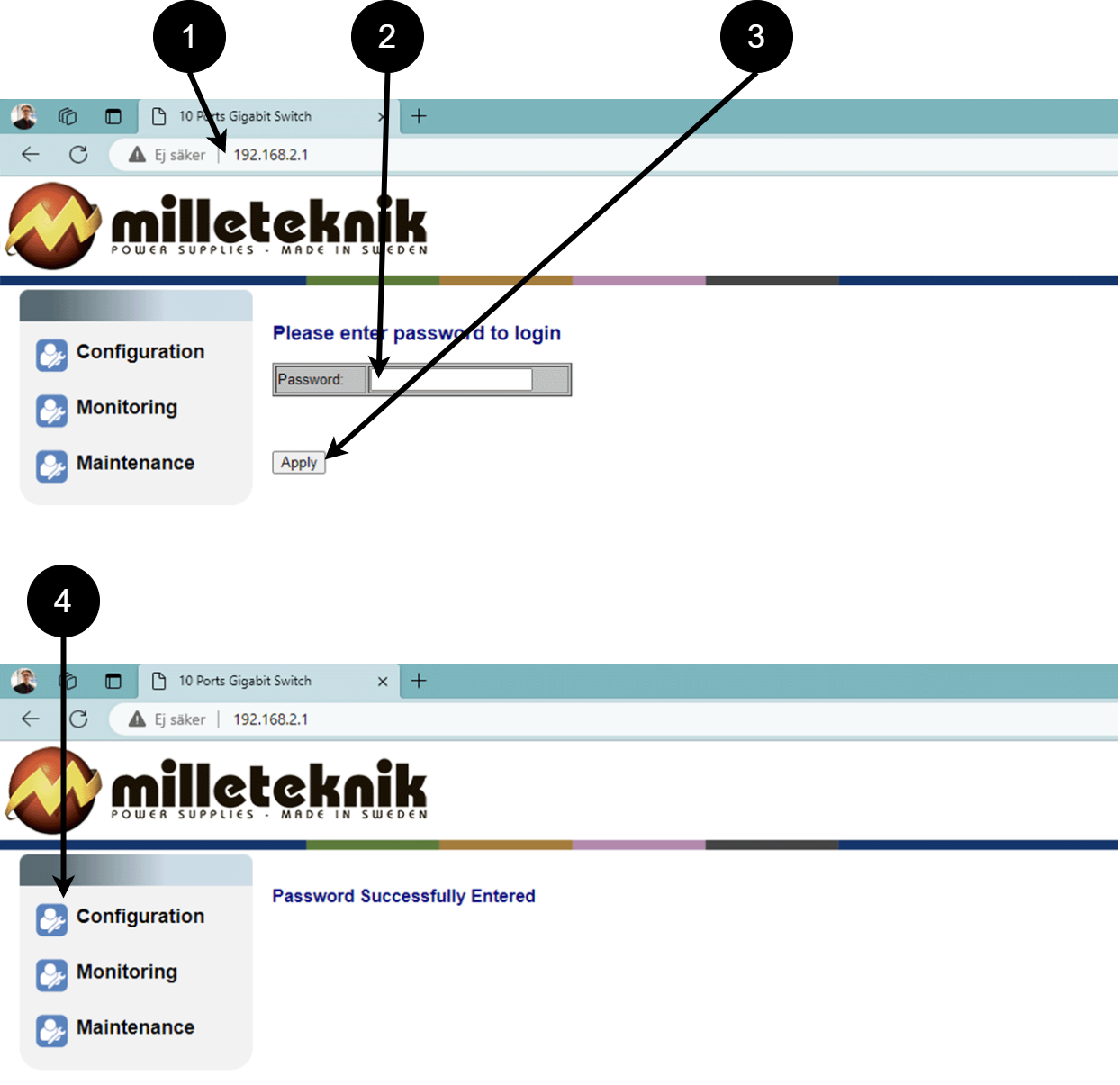

Logg inn på bryteren

Notat

Adresse til bryteren (fabrikkinnstilling): 192.168.2.1

Passord (fabrikkinnstilling): admin

Notat

Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".

  1. Start nettleseren på datamaskinen.

  2. Logg på PoE-svitsj.

    Tabell 10. Logg inn på bryteren.

    Tall

    Forklaring

    1

    IP-adressen til PoE-svitsjen: 192.168.2.1

    2

    Passord: admin

    3

    Søk = Ok

    4

    Meny i PoE-bryteren



Konfigurasjon

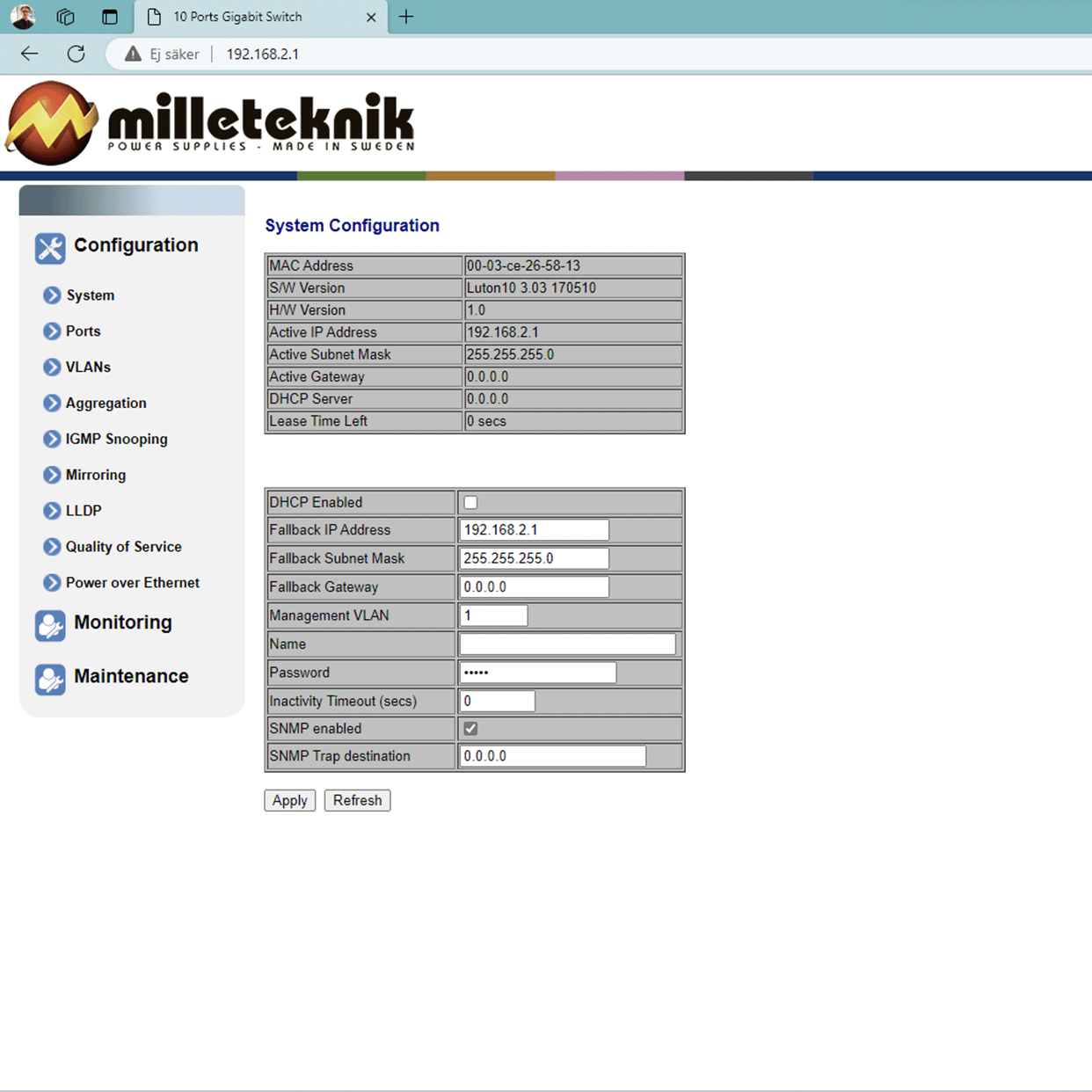

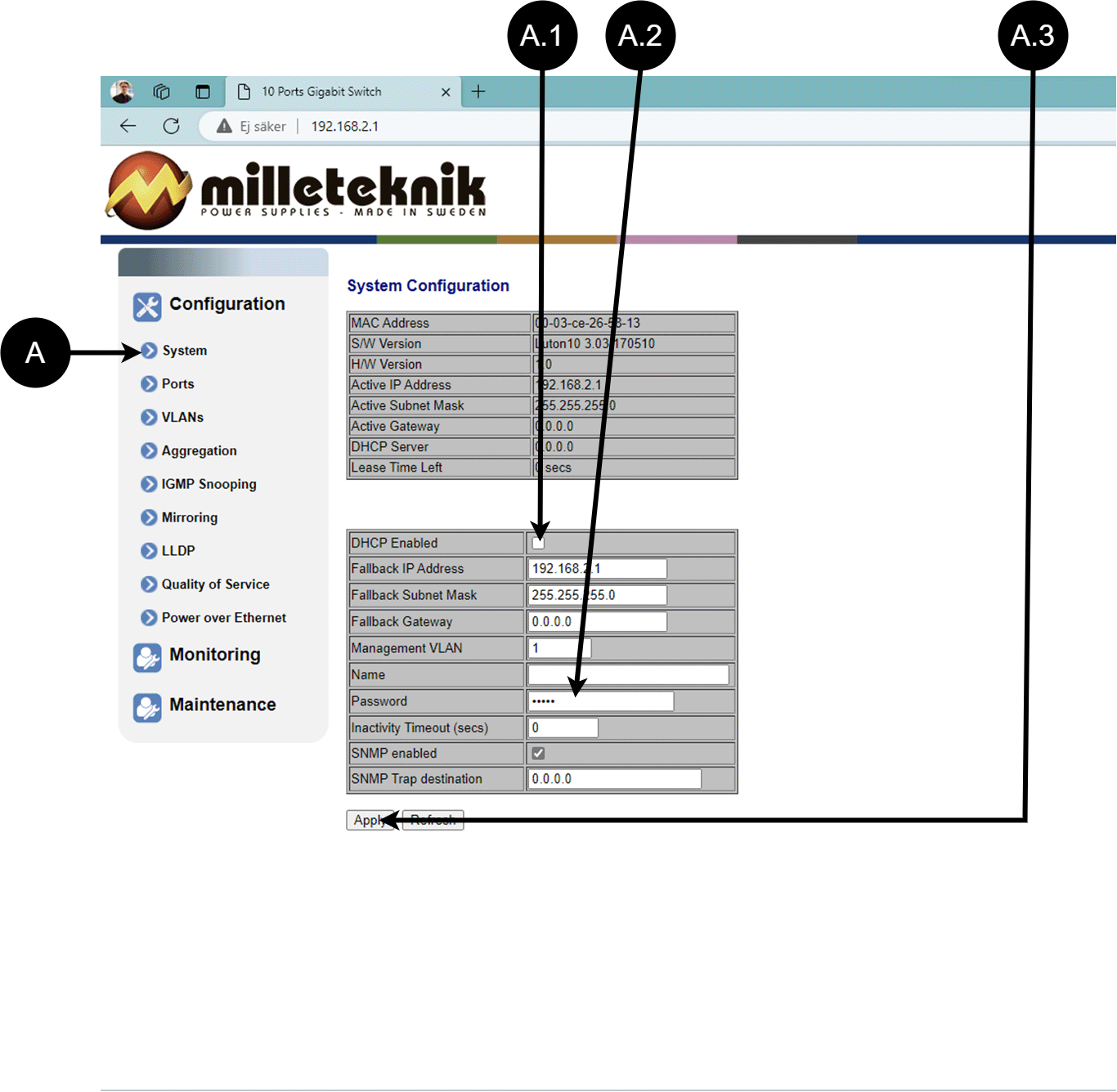

System, konfigurasjon

Tabell 11. System, konfigurasjon.

Bokstav, tall

Forklaring

A

Konfigurasjonsside for PoE-svitsjsystem

A.1

Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor.

A.2

Endrer standard passord fra fabrikken (admin).

A.3

Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene.

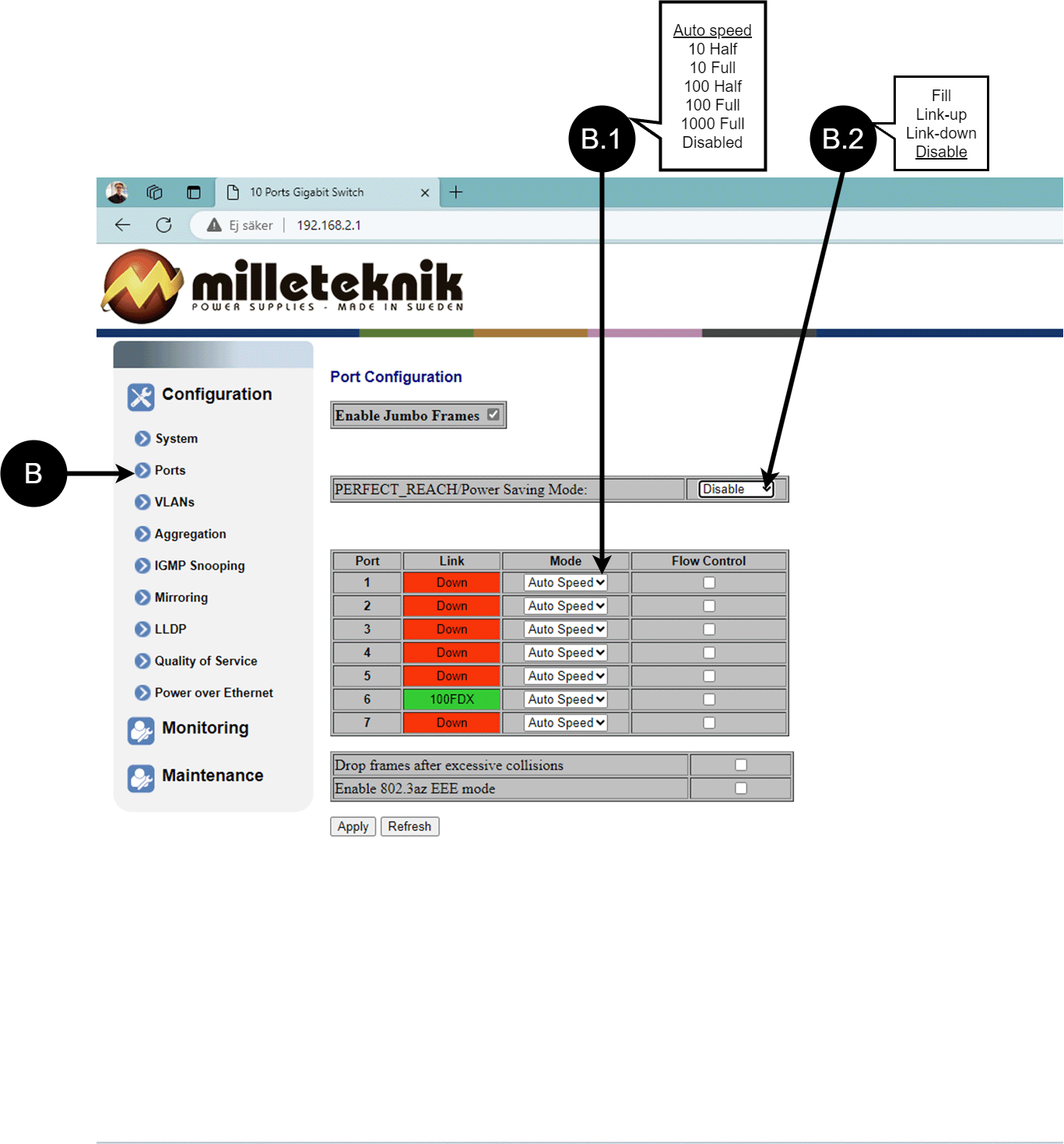

Porter, konfigurasjon

Tabell 12. Porter, konfigurasjon.

Bokstav, tall

Forklaring

B

Porter

B.1

Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter.

B.2

Denne innstillingen trenger normalt ikke å endres.

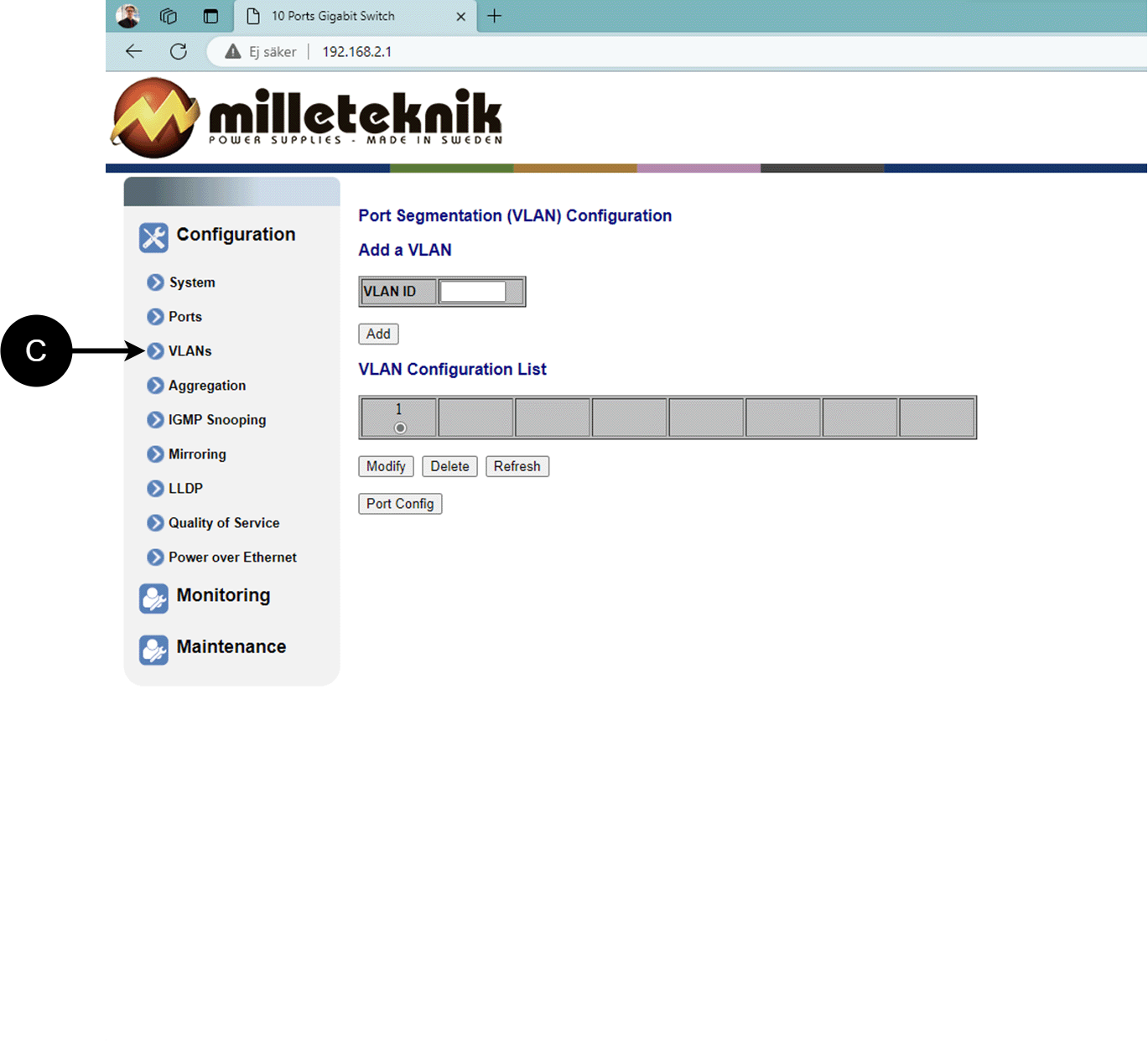

VLAN-konfigurasjon


C: Konfigurasjon av virtuelt LAN.

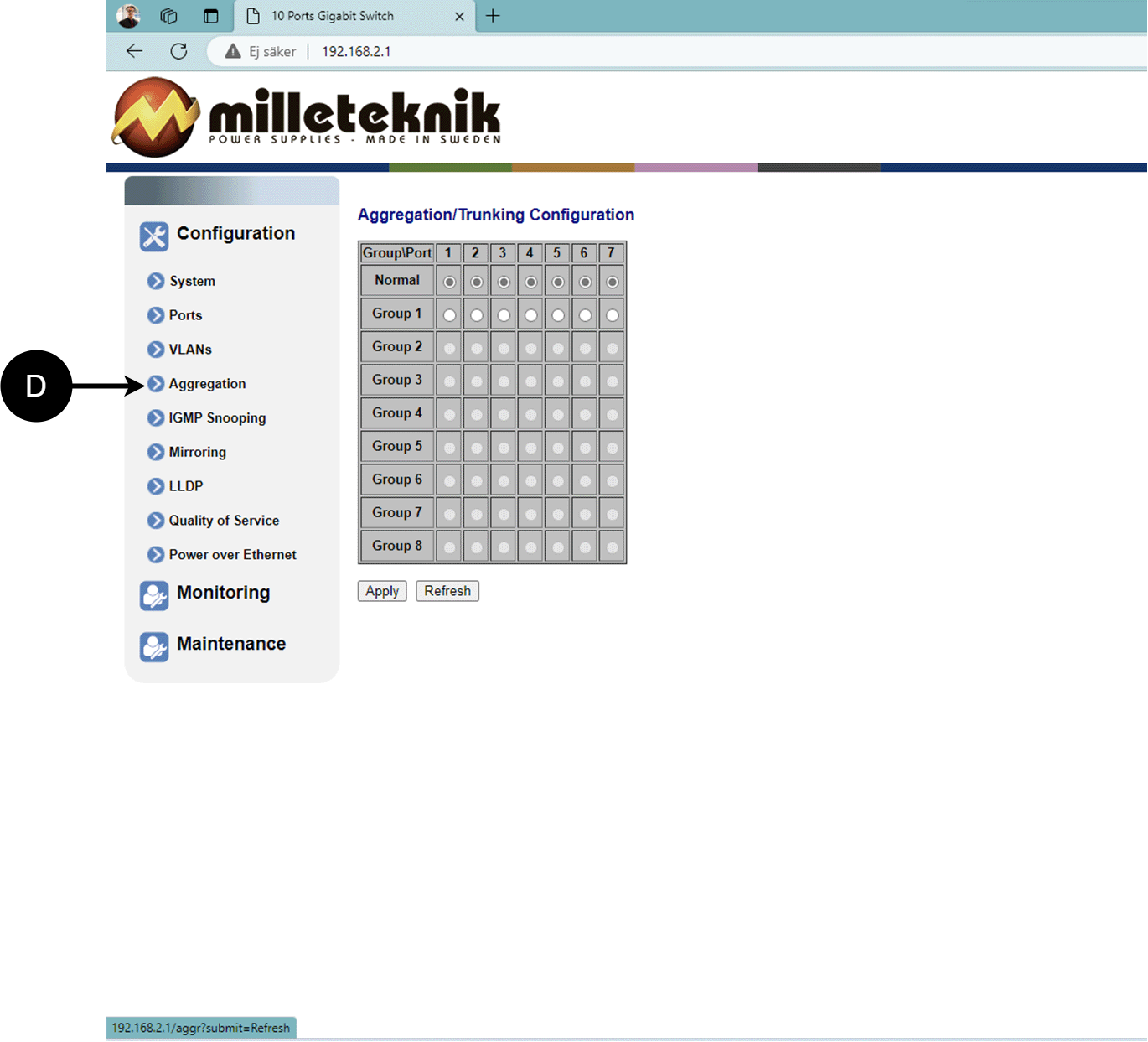

Aggregering, konfigurasjon


D: Lastbalansering mellom portene.

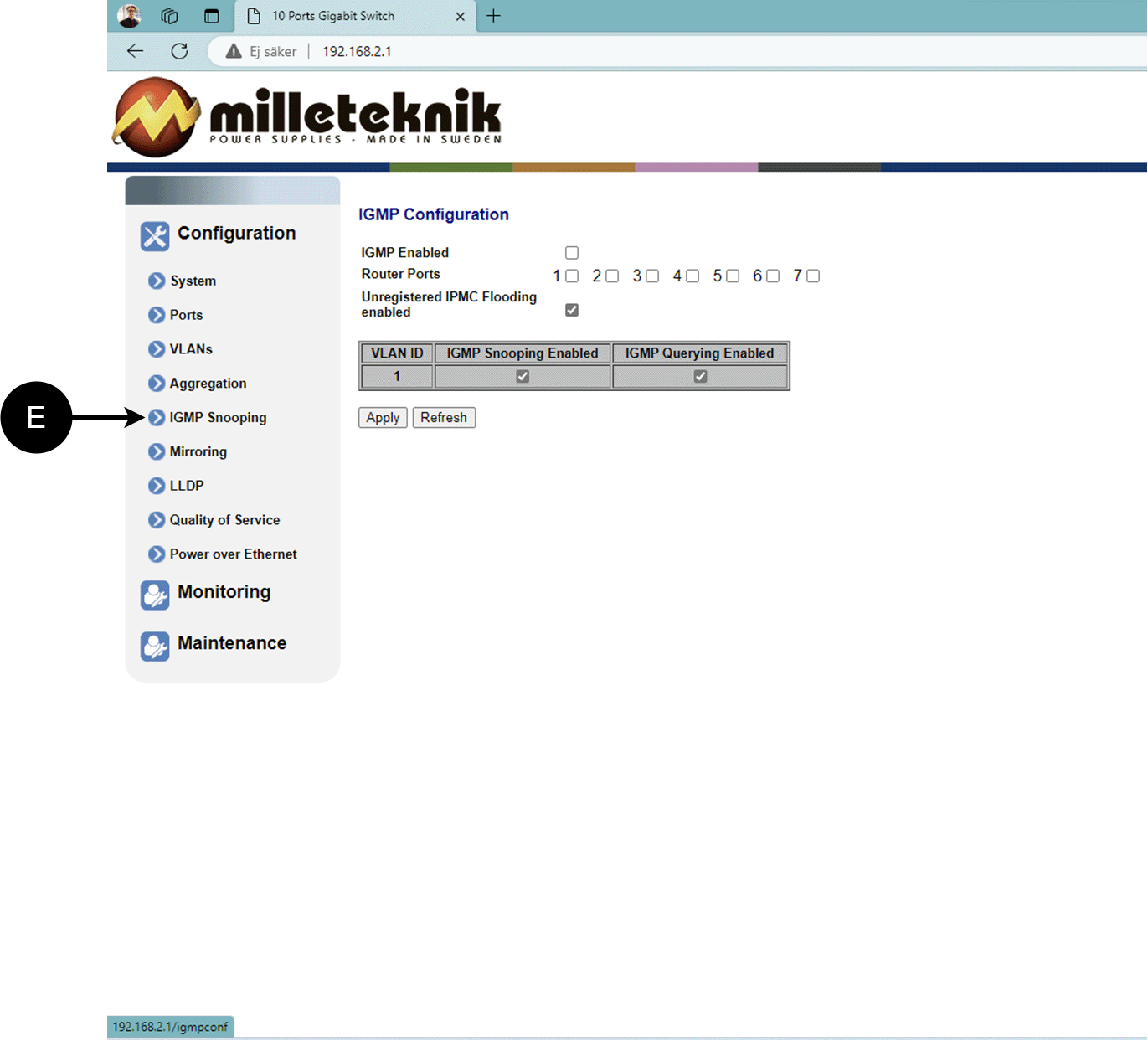

IGMP Snooping, konfigurasjon


E: Bryter som styrer mottak.

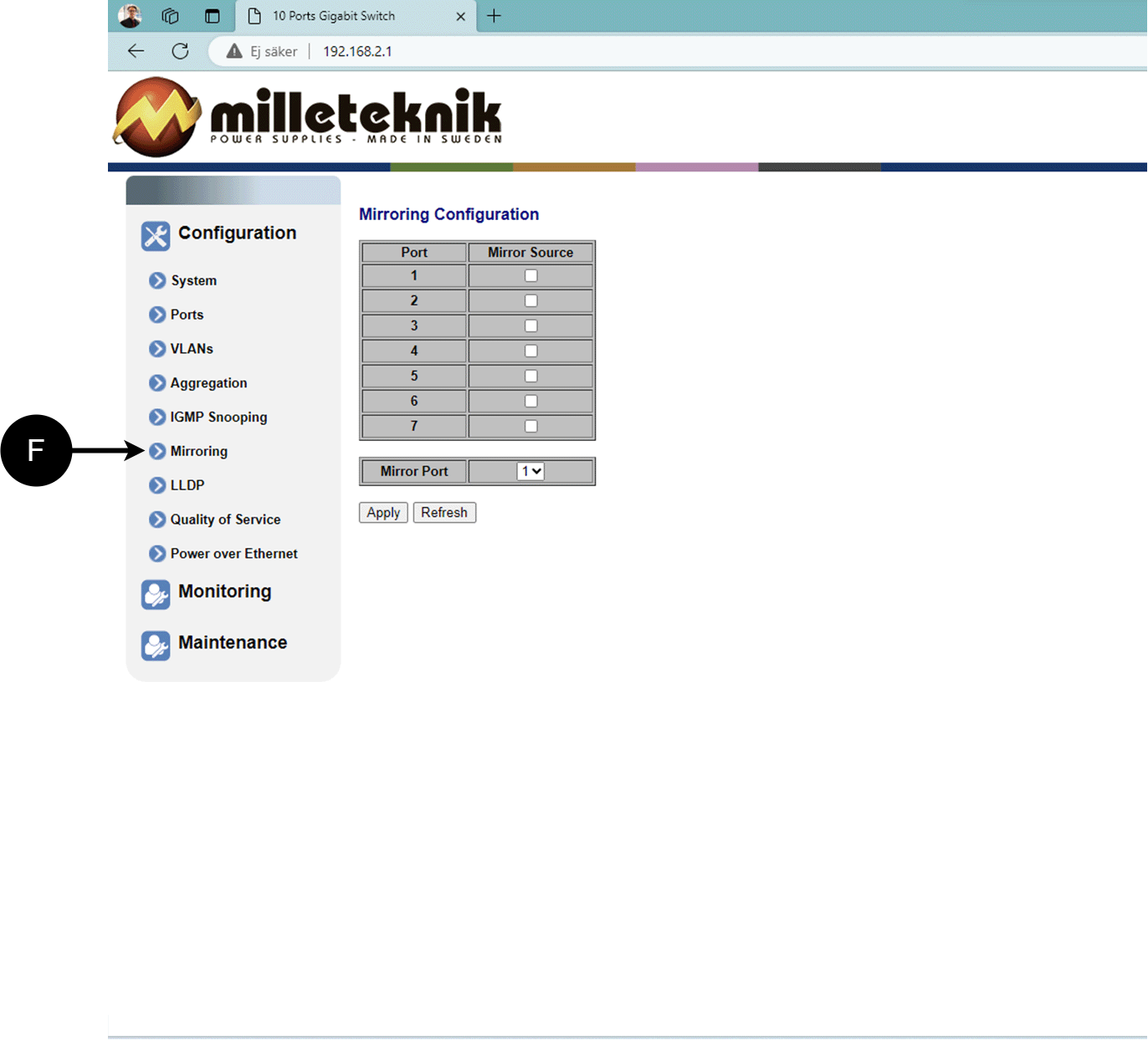

Speiling, konfigurasjon


F: Speiling av porter.

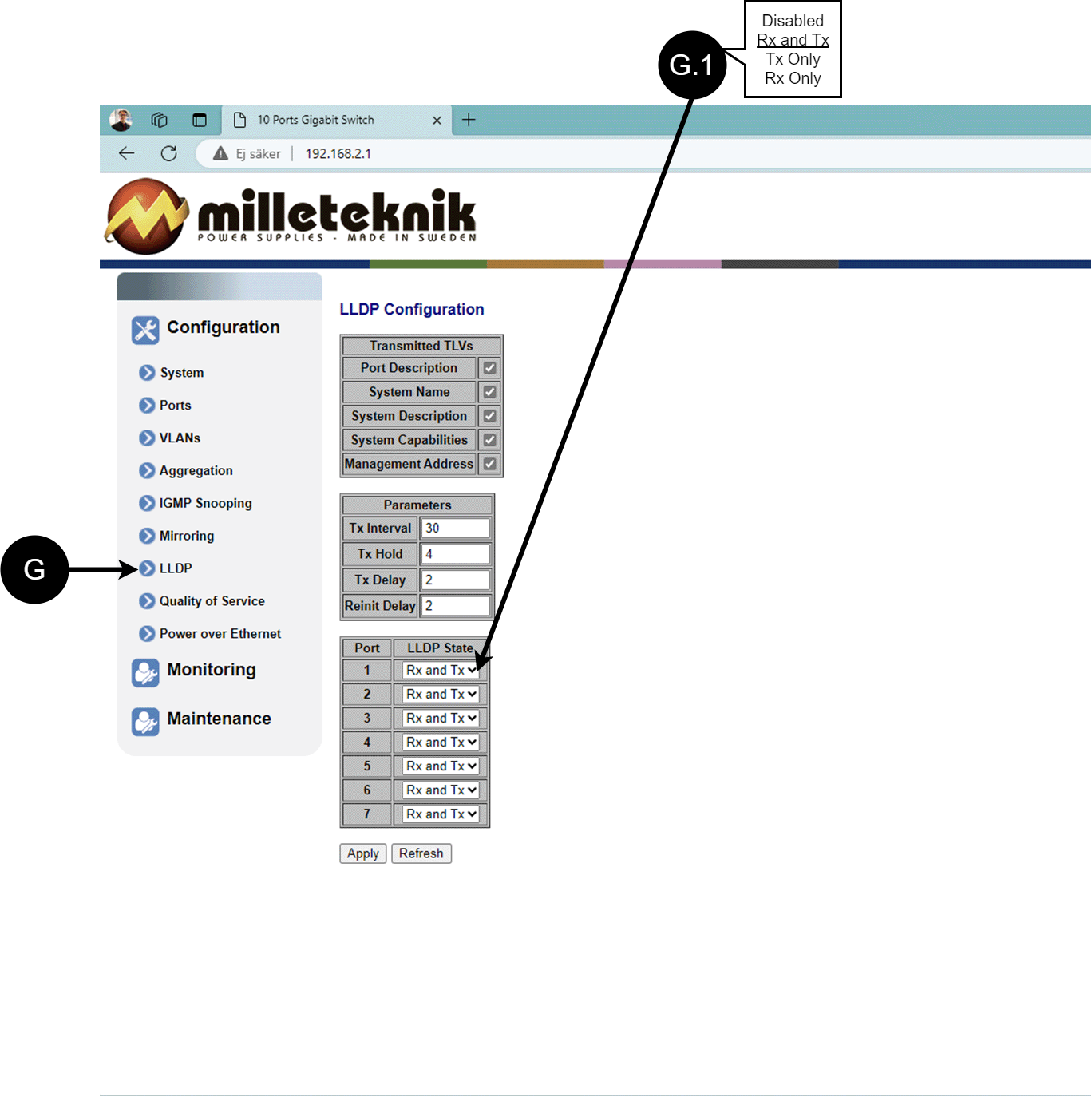

LLDP-konfigurasjon

Tabell 13. LLDP-konfigurasjon.

Bokstav, tall

Forklaring

G

LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi.

G.1

RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter.

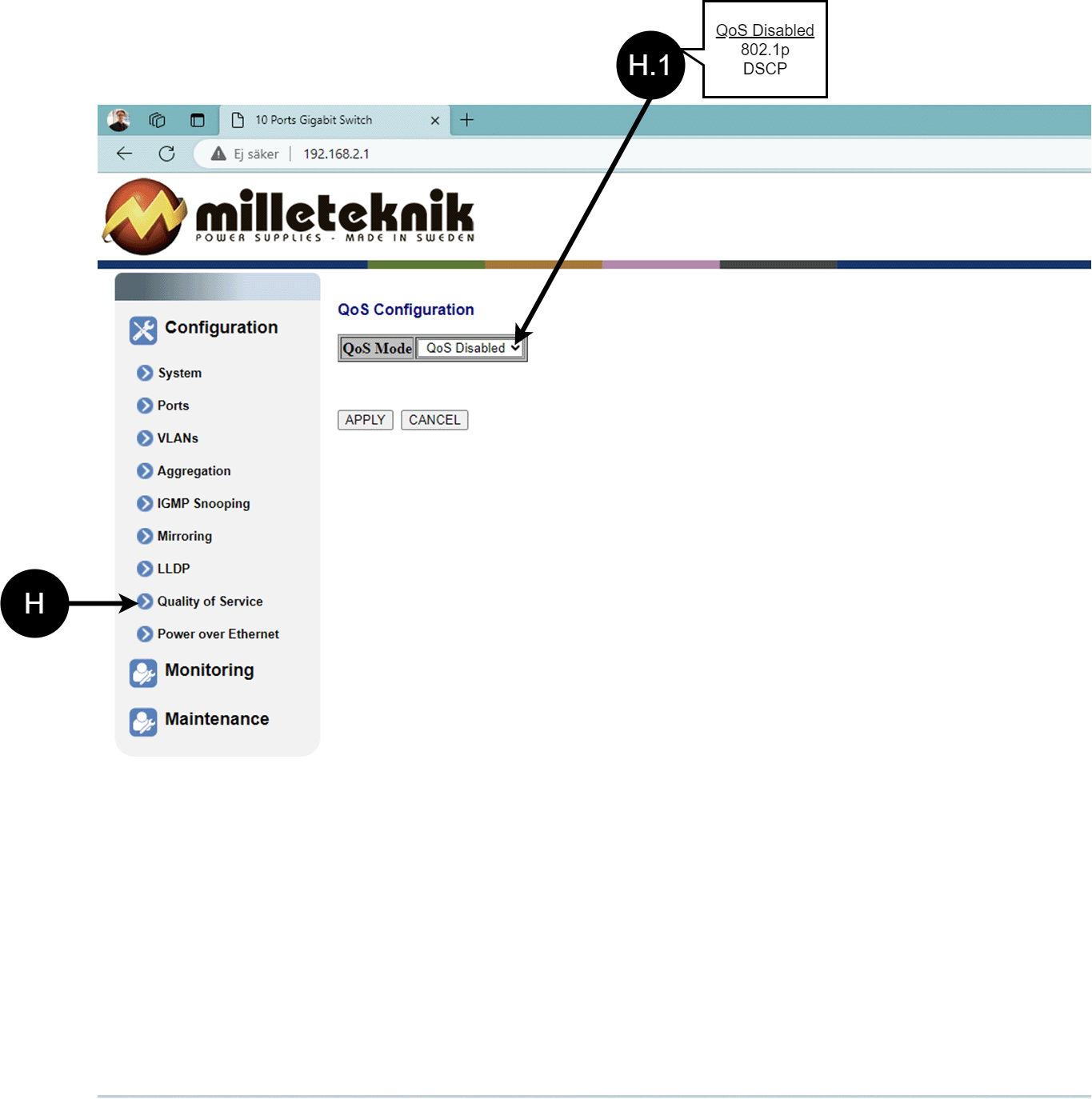

QoS, konfigurasjon

Tabell 14. QoS, konfigurasjon.

Bokstav, tall

Forklaring

H

QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning.

H.1

Angir om QoS er aktiv.

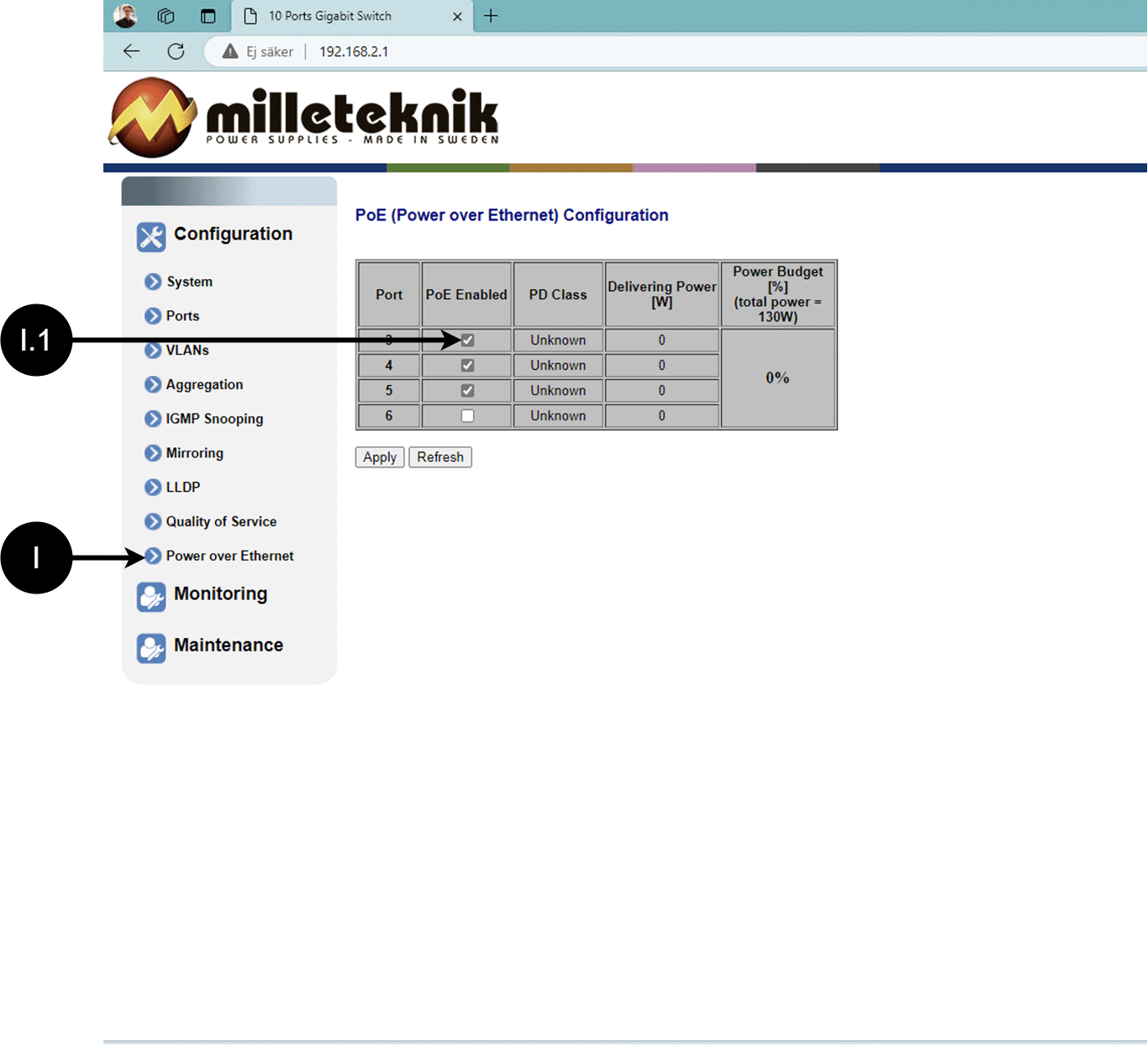

PoE, konfigurasjon

Tabell 15. PoE, konfigurasjon

Bokstav, tall

Forklaring

I

Strøm over Ethernet

I.1

Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer.



Overvåking

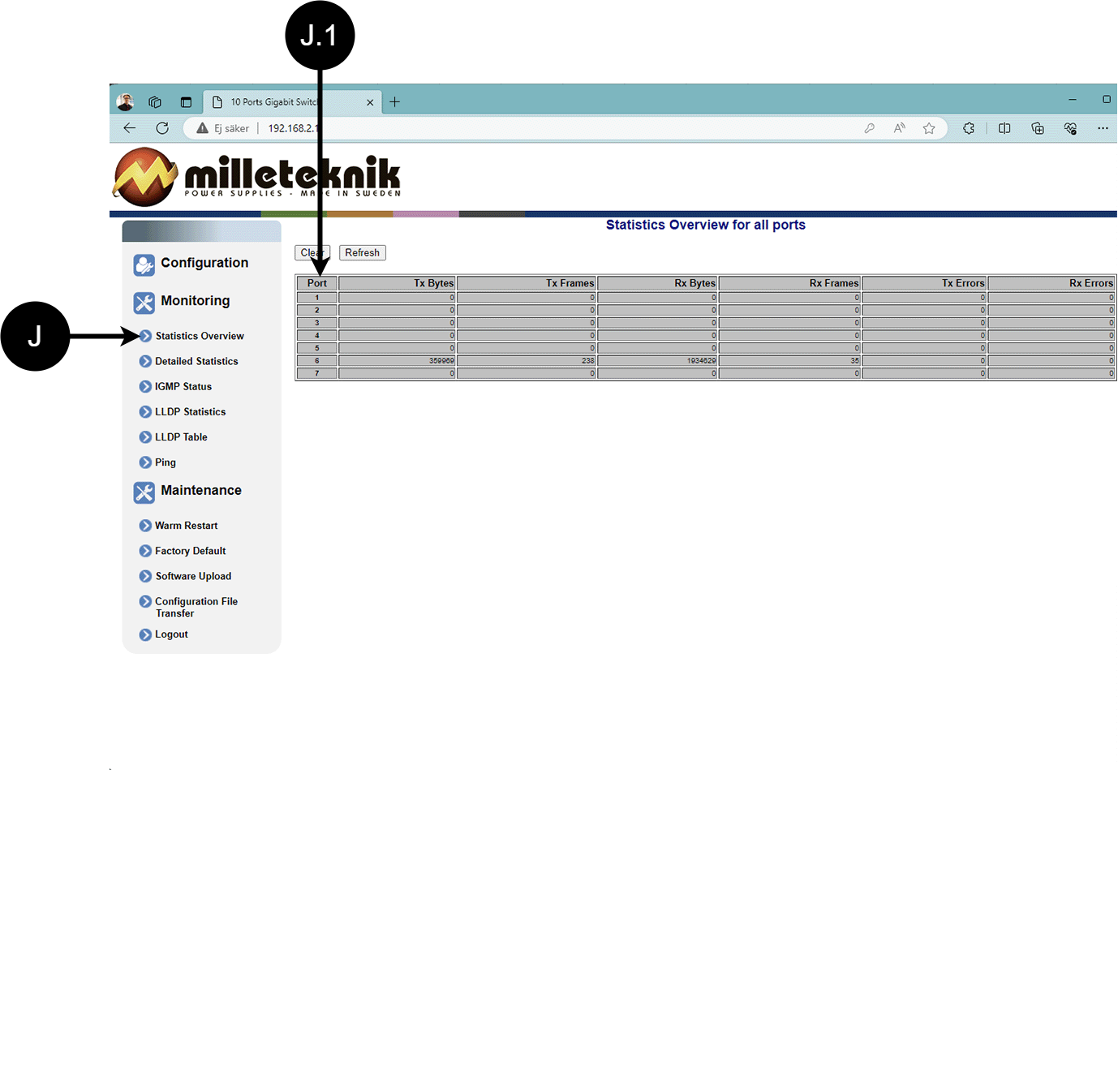

Statistikk, oversikt

Tabell 16. Statistikk, oversikt.

Bokstav, tall

Forklaring

J

Statistikk, oversikt

J.1

Trafikk per havn.

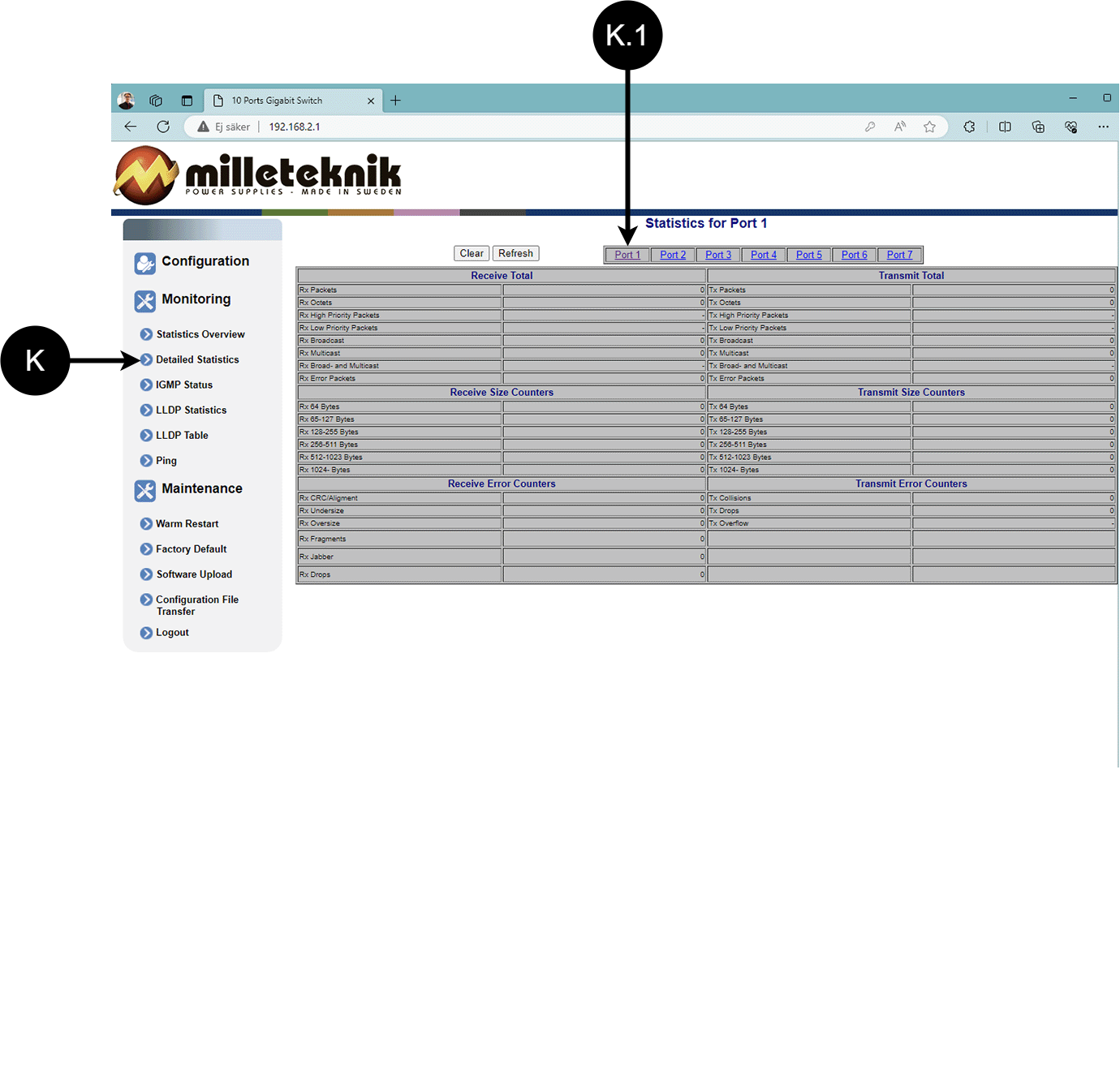

Statistikk, detaljert

Tabell 17. Statistikk, detaljert.

Bokstav, tall

Forklaring

K

Detaljert statistikk

K.1

Velg port du vil ha statistikk for.

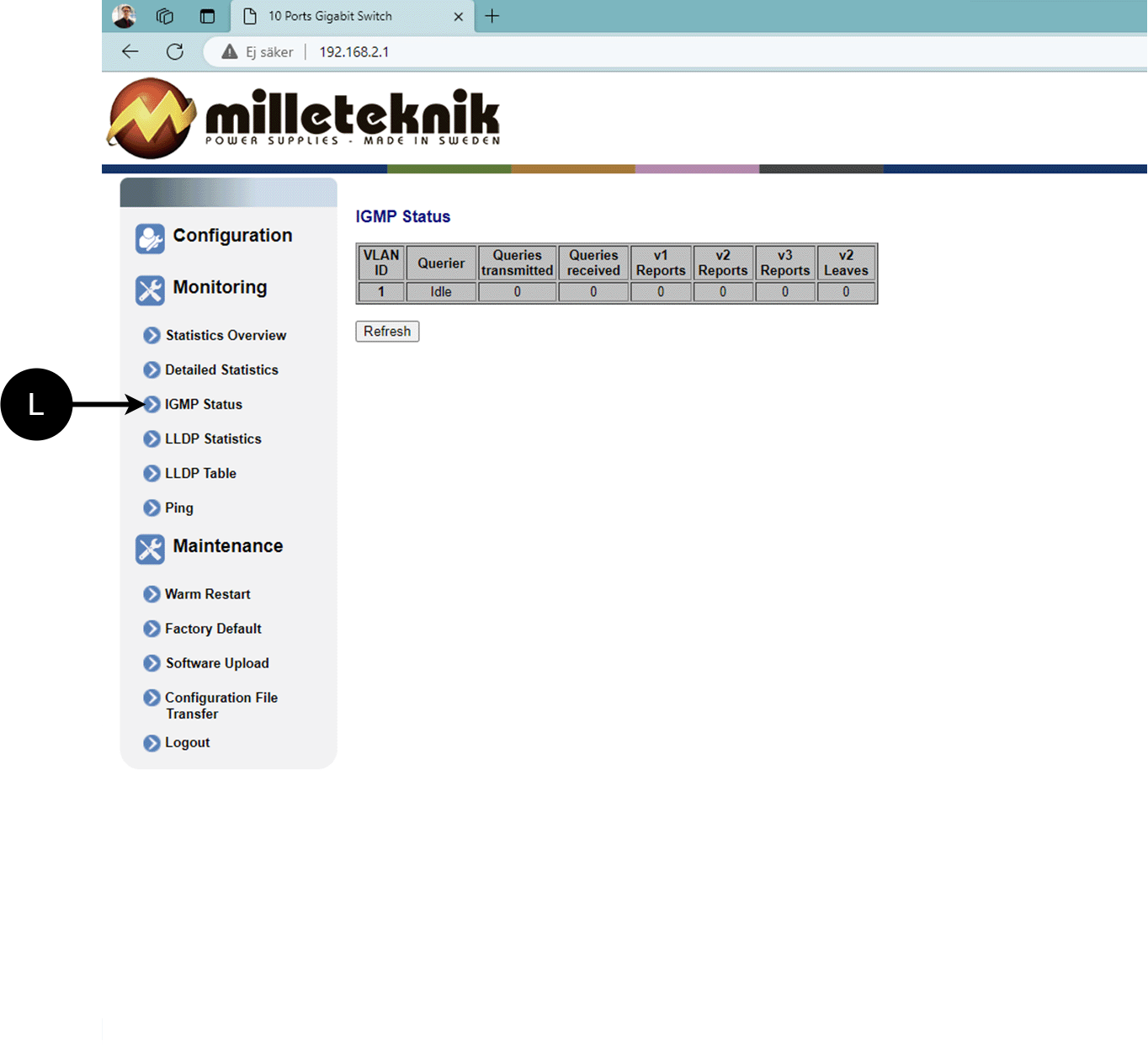

IGMP-status


L: Status for IGMP

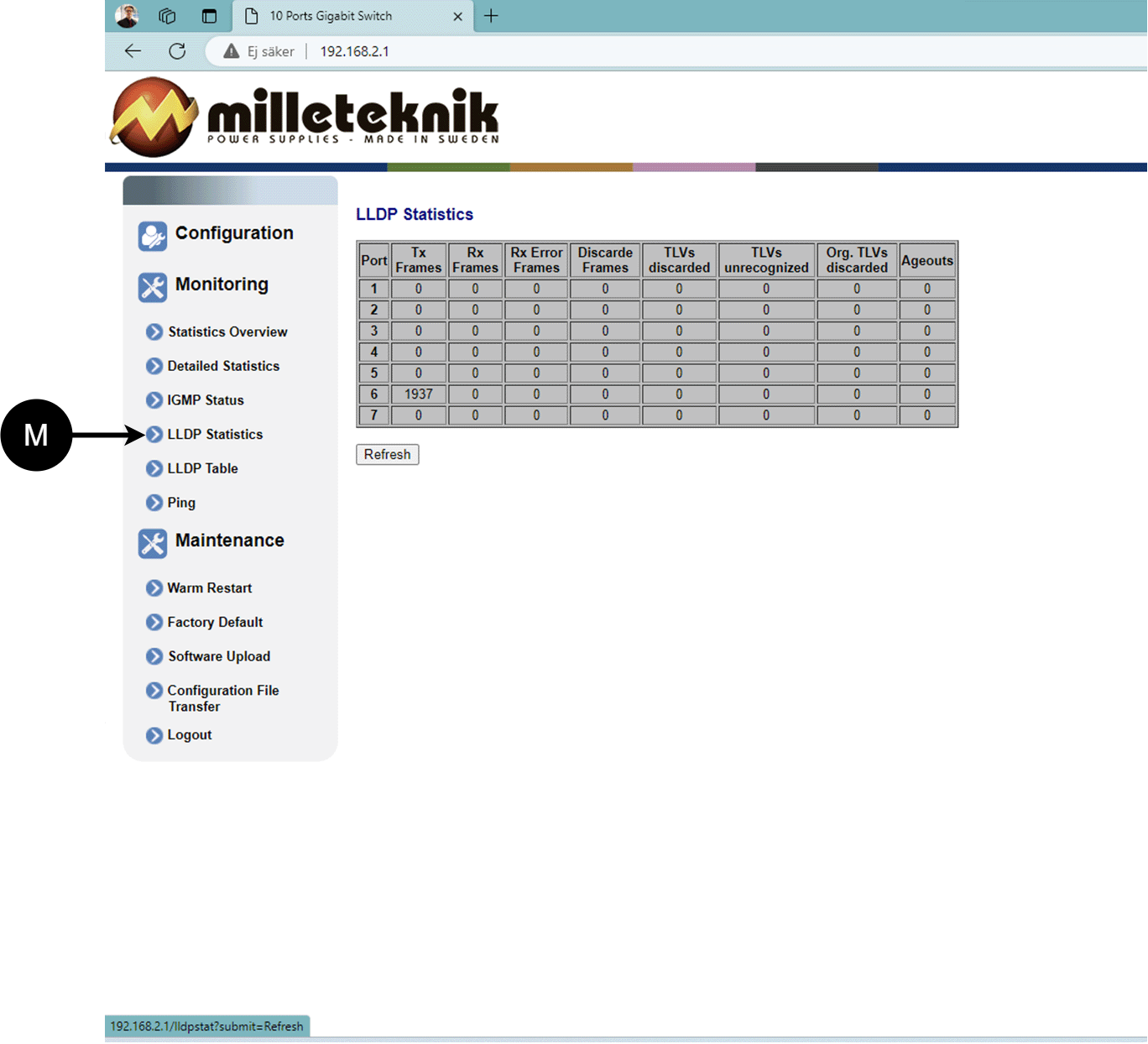

LLDP-statistikk


M: LLDP-statistikk

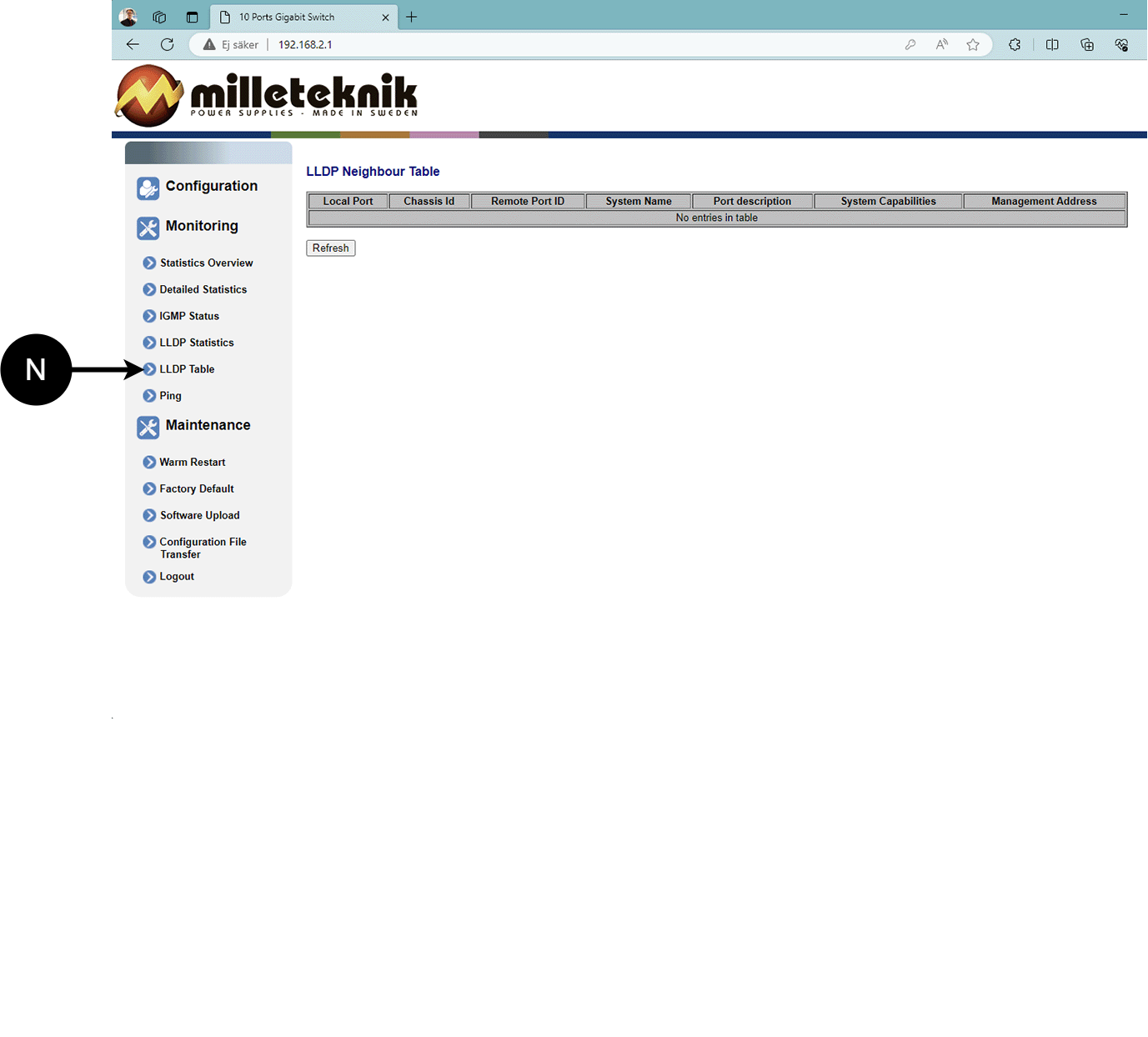

LLDP-tabell


N: LLDP-oversikt.

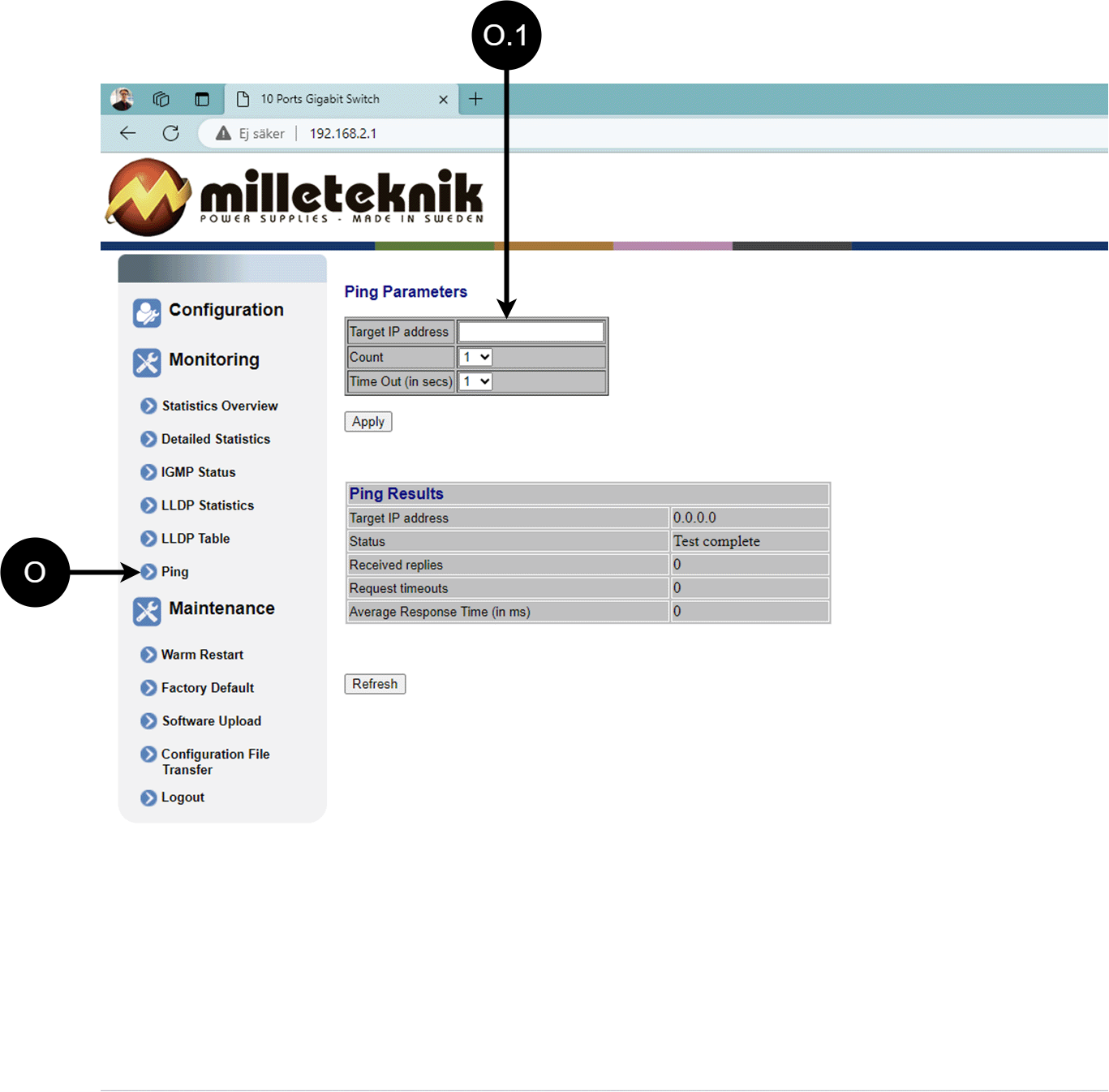

Ping

Tabell 18. Ping.

Bokstav, tall

Forklaring

O

Ping

O.1

Skriv inn adresse for å teste tilkobling og responstid.



Vedlikehold

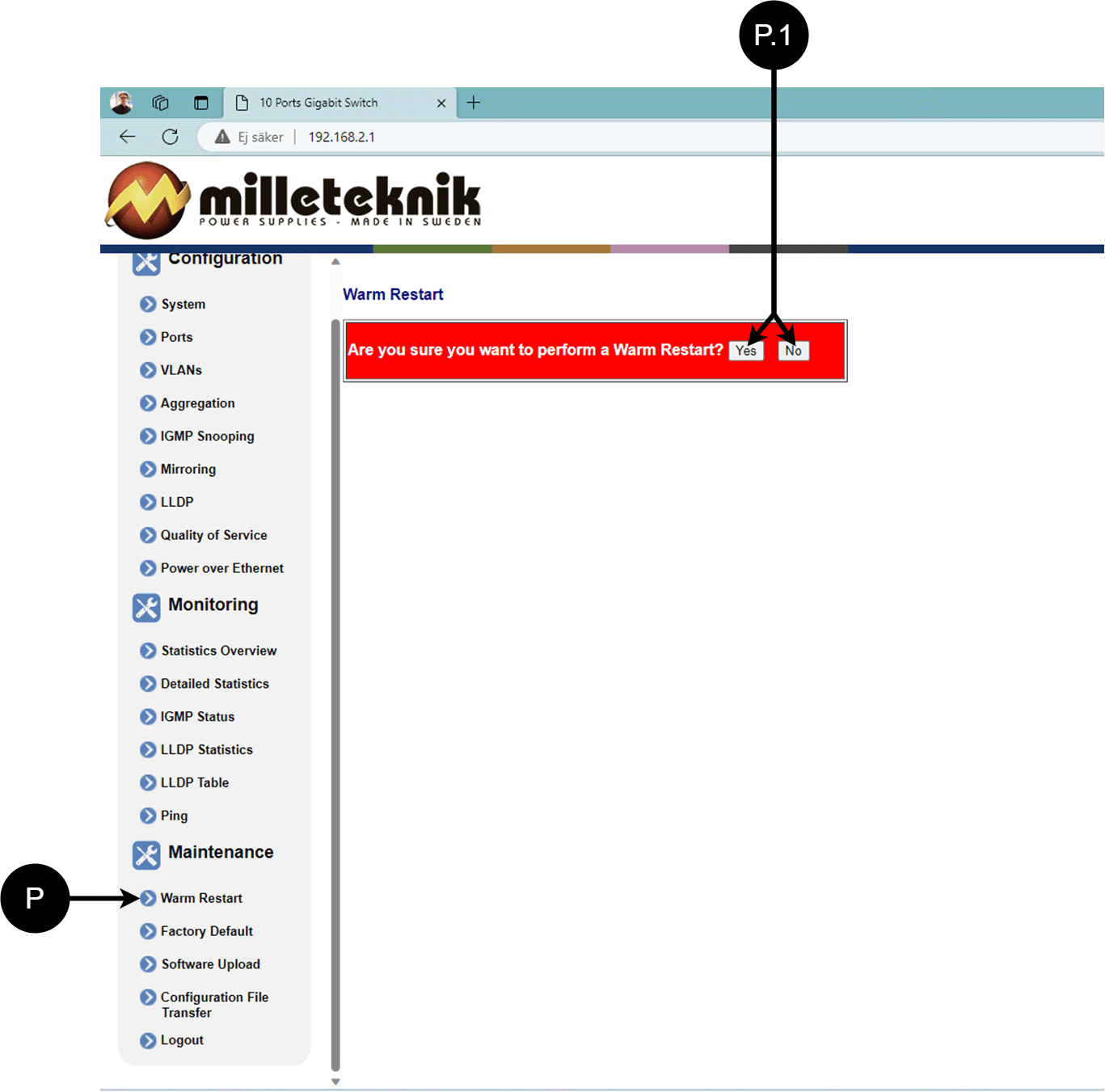

Start på nytt

Advarsel

Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.

Tabell 19. Starter PoE-bryteren på nytt.

Bokstav, tall

Forklaring

P

Starter PoE-bryteren på nytt.

S.1

Velg "Ja" for å starte bryteren på nytt.



Fabrikkinnstilt

Advarsel

Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.

Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.

Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.

Viktig

Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare

Tabell 20. Fabrikktilbakestilling av PoE-bryteren.

Bokstav, tall

Forklaring

Q

Tilbakestill PoE-bryteren til fabrikk.

Q.1

Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk.

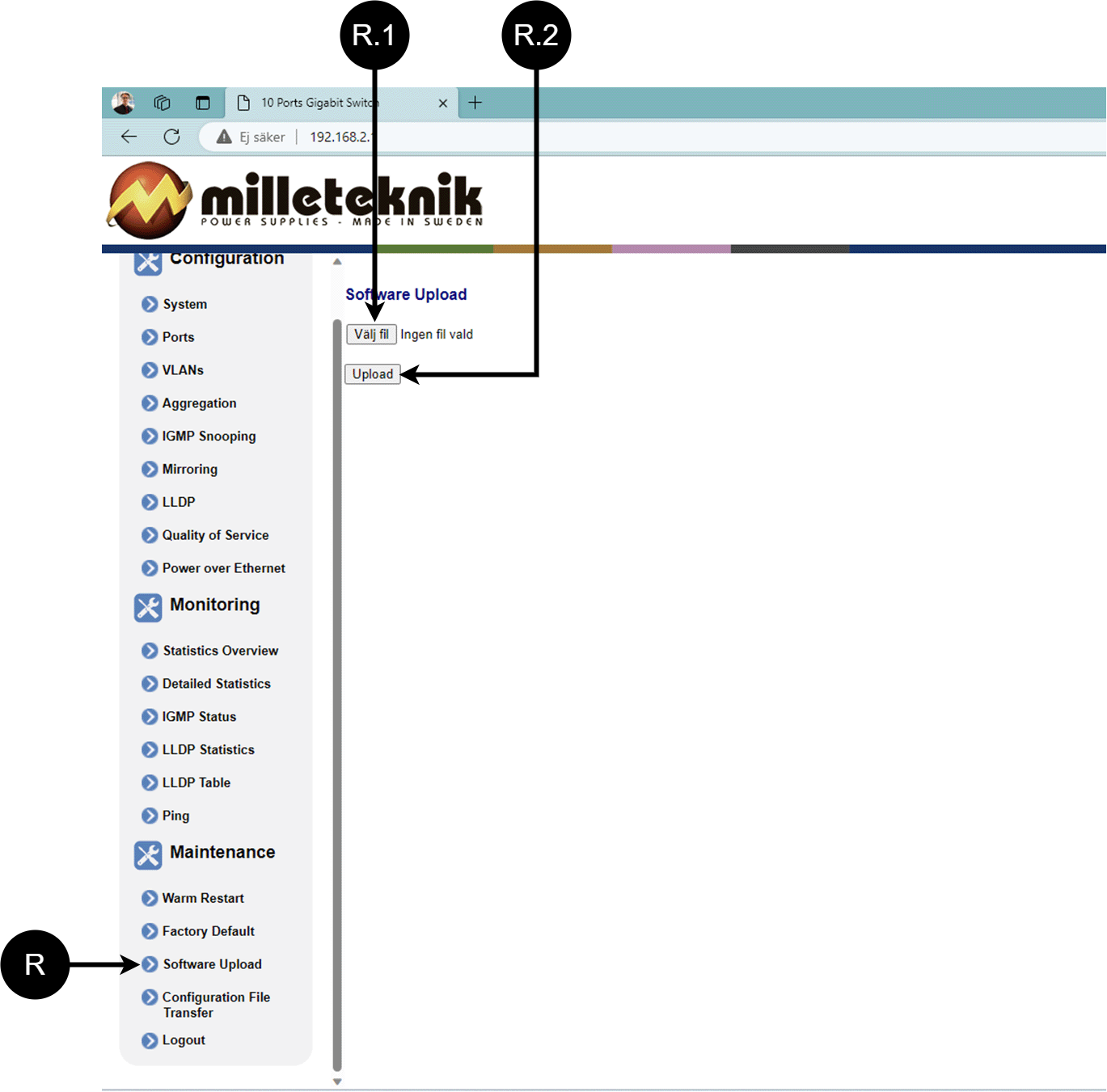

Last opp ny programvare

Advarsel

Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.

Tabell 21. Last opp ny programvare.

Bokstav, tall

Forklaring

R

Last opp ny programvare til Switch.

R.1

Naviger til stedet på datamaskinen der du lagret filen.

R.2

Klikk "Last opp" for å laste opp programvaren.

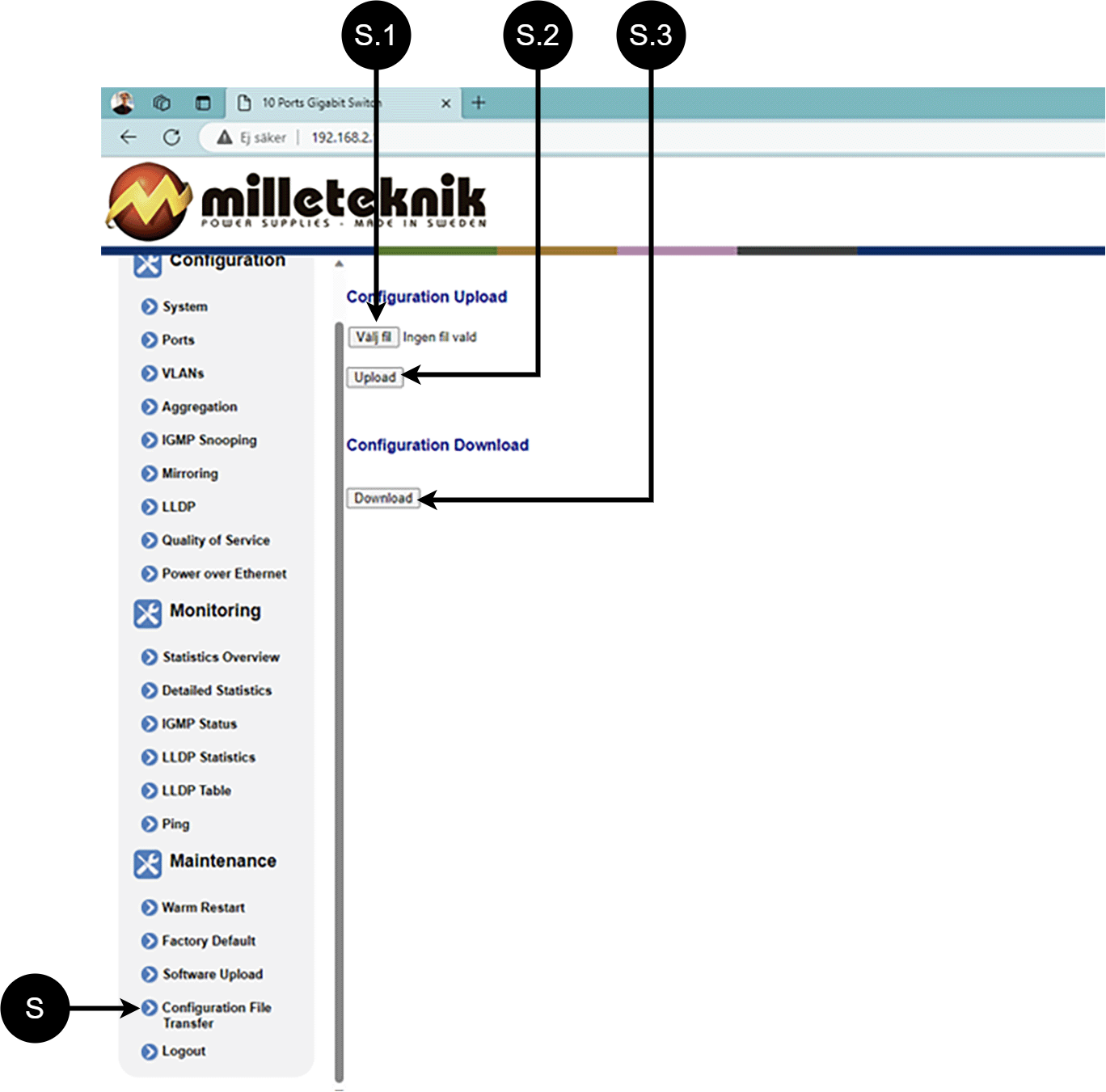

Last og lagre konfigurasjonsfilen

Tabell 22. Last og lagre konfigurasjonsfilen.

Bokstav, tall

Forklaring

S

Last opp eller last ned bryterens konfigurasjon.

S.1

Velg ny konfigurasjonsfil.

S.2

Last opp ny konfigurasjonsfil.

S.3

Last ned konfigurasjonsfilen til datamaskinen[a].

[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting.



Logg ut

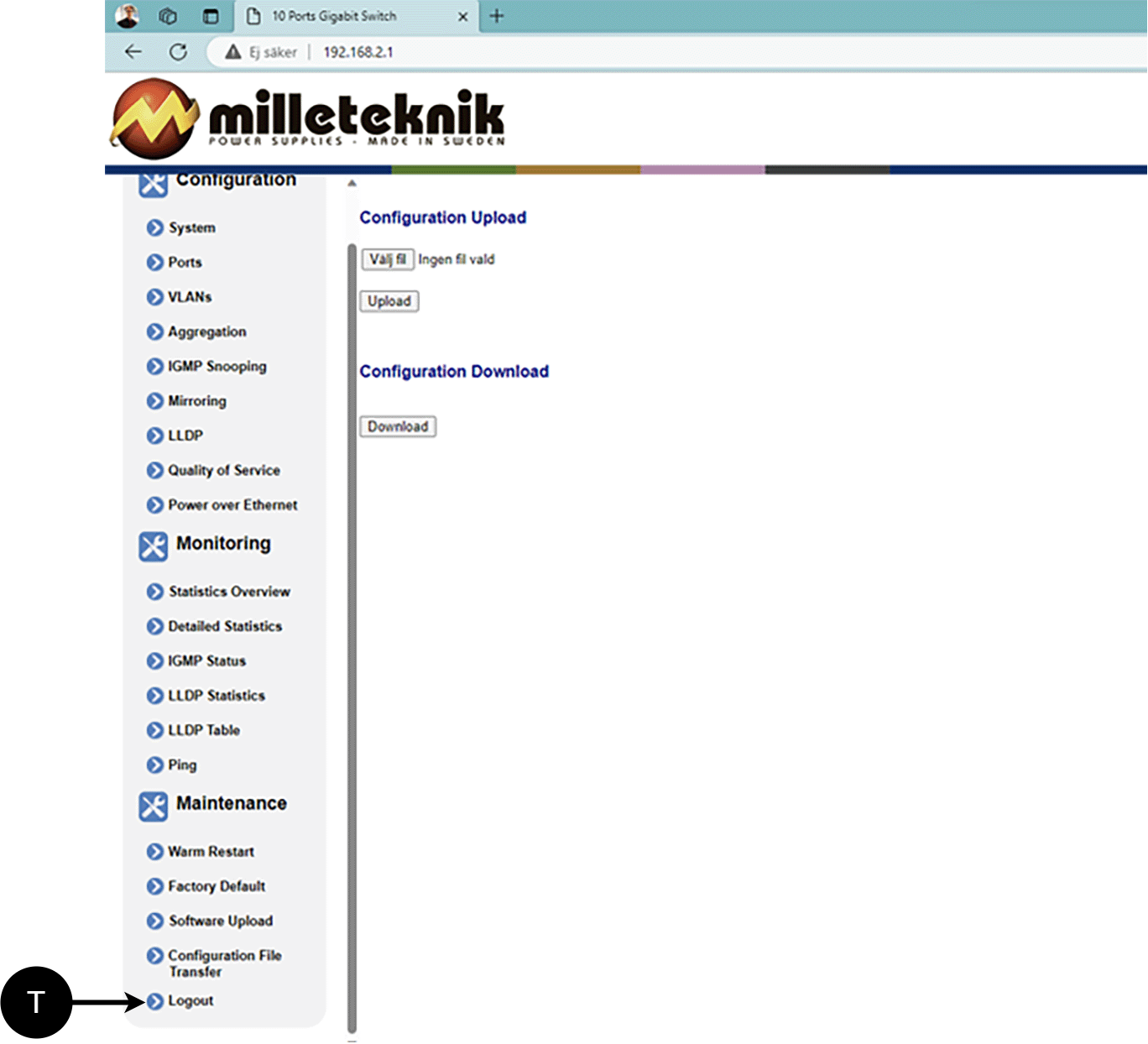

T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-08

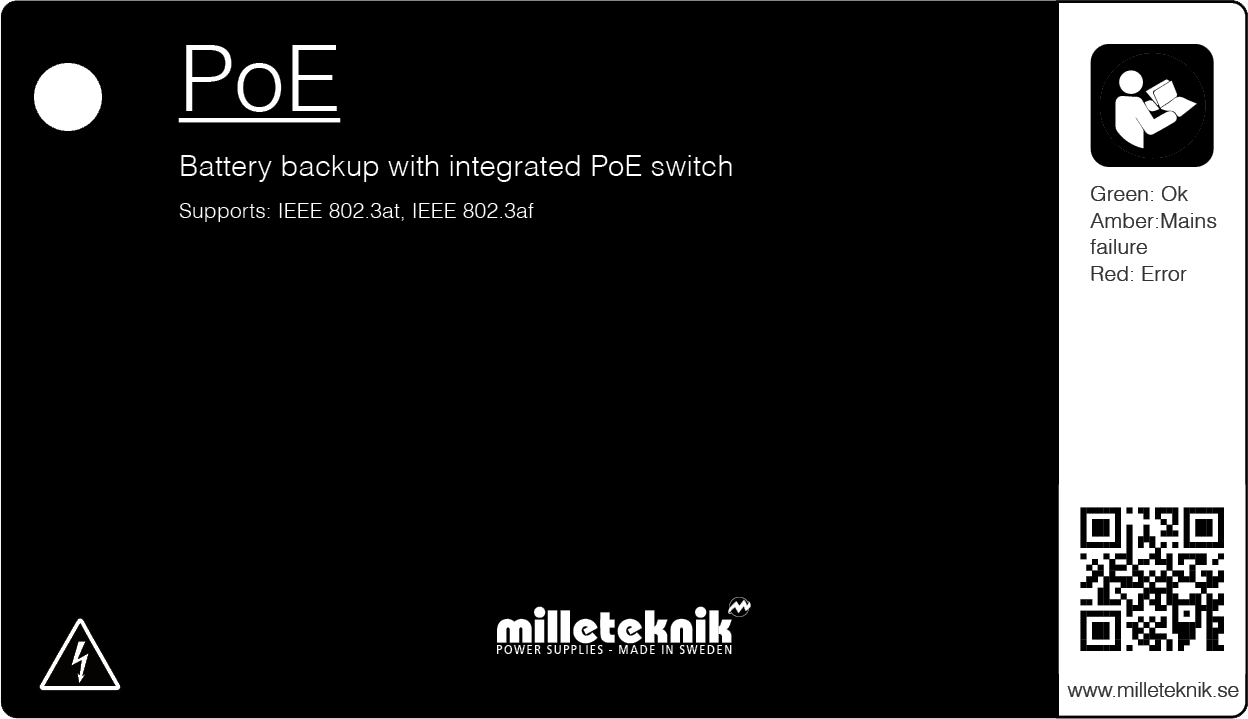

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

Tabell 23. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Lyser gult

Strømbrudd.

Lyser rødt

Batteriet er ikke tilkoblet / sikringen har løst ut.



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Vedlikehold

Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.

Batteribytte

  • • Bryt nettspenningen ved batteribytte, om mulig.

  • • Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.

  • • Fjern batterisikring mellom batterier.

  • • Sett inn og fest de nye batteriene.

  • • Koble til batterikablene på samme måte som de forrige.

  • • Fest batterisikringen mellom batterier.

  • • Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.

  • • Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

PoE produktblad / tekniske data

Figur 5.

Administrert PoE-svitsj med 4 PoE-porter.



Produktidentifikasjon

Tabell 24. Betegnelse, delenummer og e-postnummer.

Betegnelse

Varenr.

E-nummer (SE)

PoE M-switch 4p FLX M

FM01N10224P05004PM

51 728 96



Teknisk beskrivelse

Strømforsyning med backup-strøm til å drive PoE-enheter som overvåkingskameraer og andre PoE-drevne enheter. En plate for keystone-moduler gjør installasjonen av PoE-enheter enklere En ekstra belastningsutgang for å drive andre 24 V-applikasjoner.

Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.

Plate for festing av keystone-moduler.

Konstant utgangsspenning, 24 V (som er forsterket til 48 V), uavhengig av batteri- eller strømdrift, som gjør at full batterikapasitet kan brukes.

For montering på vegg eller i et 19" stativ.

Tabell 25. Raske fakta

Raske fakta

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Spenning ut (V)

54,6 V LIKESTRØM, (48V DC) 27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift.

Strømutgang (A), maks belastningsstrømutgang.

5 A på 24 V belastningsutgang

Batterier[a]

2 x 20 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Bruksområder

Tabell 26. Bruksområder

Bruksområder

Ja

Nei

IP-kamera, strømforsyning.

Nettverksenheter som kan drives av PoE.



Elektriske data

Tabell 27. Elektriske data

Elektriske data

Forsyningsspenning

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Ladestrøm

Avhengig av strømuttaket. Maks 10A

Effektivitet[a]

90%

Standby-forbruk

1,27 W

Spenning ut

54,6 V LIKESTRØM, (48V DC) 27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift.

Nåværende (A)[b]

5 A på 24 V belastningsutgang

Effekt (W)

30,8 W per port

[a] Ved nominell belastning.

[b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.



Tabell 28. sikringer

sikringer

Beskyttelse av strømnettet

2,5A

Lastsikring

Sikring på forsyning til PoE-bryter Modell: T10A Lastutgangssikring: 10 A

Batterisikring

30A



Tabell 29. Trykte kretskort og egenforbruk

Kretskort

Selvforbruk (i batteridrift)

Annet. info

4p administrert PoE-bryter

Data mangler

CEO3 48V

32 mA



Last utganger

Tabell 30. Last utganger

Last utganger

Antall lasteutganger

PoE-bryteren kan drive belastning til fire PoE-enheter og hovedkort kan drive en (1) 24 V belastningsutgang for å drive andre applikasjoner.



Tabell 31. Total maksimal belastning og anbefalt belastning.

Modell

Anbefalt totalbelastning (80%)[a]

5A

4A

[a] Vanligvis anbefales 70-80% av maksimal belastning i kontinuerlig drift, avhengig av produktets termiske marginer.



Tabell 32. POE-utganger

POE-utganger

Antall PoE-porter (RJ-45)

4

PoE budsjett

333W

POE budsjett/maks effekt per port

! 30,8 W.

Antall LAN-porter

2

Nettverksporter/grensesnitt, RJ-45

100 Mbit/s

Administrert

Nei



Alarm og beskyttelse

Tabell 33. Antall relé som alarm kan gis på

Antall reléer

Alarm på koblingsrelé?[a]

1

[b]

[a] Relé, vekslende potensialfrie kontakter.

[b] Relé, vekslende potensialfrie kontakter.



Tabell 34. Alarm over kommunikasjon og på lysdioder på hovedkort: CEO3

Alarmer

Indikasjon[a].

Alarm for forsinket strømbrudd eller lav batterispenning*

Sikringsfeil*

Frakoblede batterier ved oppstart*

Alarmgrensekontroll

Underspenning

✔, Gløder rødt i tilfelle strømbrudd til batterispenningen faller under alarmgrensen

* Sumalarm

[a] Indikasjonsdiode på hovedkortet og LED på døren



Tabell 35. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Batteriladningsbeskyttelse/kontrollert lading[a]

✔ Batteriene lades med maksimalt 0,5 A.[b]

Dyp utladningsbeskyttelse, se Batteri[c]

Kortslutningsbeskyttelse

Overbelastningsbeskyttelse/Overspenningsvern

Overtemperaturbeskyttelse

[a] Kontrollert lading beskytter og forlenger batteriets levetid.

[b] Fabrikkinnstilling. Justerbar i PowerWatch

[c] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker.



Kommunikasjon og indikasjoner

Tabell 36. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

RJ 45

Se håndboken for alarmer som PoE-bryteren kan gi.

Portkontroll via tilkoblet datamaskin

Indikatorer/lysdioder

LED viser informasjon og alarmer på kretskort og på utsiden av huset.



Batteri

Tabell 37. Tekniske data - Batterier

Batteri

Ref. Batterier[a]

2 x 20 Ah

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre)

Dyp utladningsbeskyttelse

Aktiveres når systemspenningen faller under ca. 20 V DC.

[a] Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.



Innkapsling og mekanikk

Tabell 38. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Universelt kabinett for vegg og stativ

IP-klasse

IP32

Materialer

Pulverlakkert ark

Farge

Svart

Høydeenheter

5

Kabelgjennomføringer

4 stk

Utslagshull

1 stk. på baksiden

Låse

✔ 2 nøkler inkludert

Vifte i kabinettet



Montering, installasjon og kvalifikasjonskrav

Tabell 39. Montering

Montering

Ja

Nei

19" stativ.

Veggen.



Tabell 40. Installasjon

Installasjon

Ja

Nei

Fast installasjon.



Informasjon om dimensjoner, vekt og emballasje

Tabell 41. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

224 x 437 x 212 mm

260 x 480 x 250mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 42. Vekt

Netto vekt

Vekt med emballasje

7,8 kg

8,55 kg



Tabell 43. Emballasje

Emballasje

Emballasje

Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C



Kontakt

Tabell 44. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-08

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 45. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes.

Spesielle garantibetingelser

Batterier og slitedeler dekkes ikke av garantien. Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde.

[b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k.



Drift og vedlikehold

Tabell 46. Drift

Drift

Data

Annet. info

Miljø

Innendørs miljøklasse 1.

Driftstemperatur (anbefalt)

+15° C til+25° C

For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, fri avstand rundt kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 47. Vedlikehold

Ja

Nei

Intervall

Annet. info

Årlig

Viften skal rengjøres årlig. Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.



Sertifiseringer og godkjenninger

Tabell 48. Godkjent i henhold til

Samsvarer med

Direktiver

PoE

IEEE 802.3af, IEEE 802.3at/30,8 W opp til type2, klasse 4.

C.E.

CE-merking i henhold til (EC) 765/2008

RoHS

RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU



Miljødata

Tabell 49. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.[b]Kontakt din distributør for mer informasjon.

[a] Standby-forbruk og strøm.

[b] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.



soptunna_atervinning.ai

Produsent og opprinnelsesland

Tabell 50. Produsent og opprinnelsesland

Produsent[a]

Milleteknik AB

Tollstat.

850444095[b]

Opprinnelsesland

Sverige

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.

[b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader.



Vedlegg

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 51. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V AC)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")



Diverse

Forskjellen mellom PoE, PoE+ og PoE++.

Tabell 52. Maks effekt PoE.

-

PoE

Poe+

PoE++

Kompatibel[a]

-

PoE

PoE, PoE+

Offisielt navn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maksimal kraft

15,4 W

30,8W

60W-100W

[a] Strømforsyningen følger "opp", men ikke "ned". En PoE kan aldri drive en PoE+/PoE++-enhet som krever mer enn 13 W.



Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 53. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Tabell 54. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)[a]

Batteriutskiftningstid ved normal drift, +20° C.

Utskifting under varm drift, +30° C

Utskifting under varm drift, +40° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-08
