Innan du börjar

Information

Läs detta först!

Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.

Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet (se ???) får installera och underhålla systemet.Installation – allmän information

Alla uppgifter med reservation för ändringar.

Support

Behöver du hjälp med installation eller inkoppling? Scanna QR-koden för att läsa hela manualen.

Du hittar svar på många frågor på: www.milleteknik.se gå till din produkt för att läsa mer, hämta manualer och annan produktinformation.

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Länkar

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

PoE

Länkar

Du kan hjälpa oss göra bättre produkter

Med din hjälp kan vi utveckla och producera bättre produkter, fyll gärna vår kundnöjdhetsundersökning.

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Om PoE från Milleteknik

Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet.

PoE M-switch 4p FLX M, PoE M-switch 8p FLX M och PoE M-switch 16p FLX M uppfyller 802.3at typ2 klass 4. PoE switchen är managed, dvs det går att styra switchen via dess mjukvaru-interface. Produkterna har något vi kallar “controlled charging” vilket är en säkerhetsfunktion som innebär att batterier inte laddas med mer än 4,5 A. Genom att kontrollera laddningen av batterier förlängs livslängden på batterier betydligt. Produkten har 24 V batterispänning som boostas upp till 48 V för att driva PoE-switchen. Det finns en lastutgång på moderkortet som ger 24 V, det gör att enheten kan användas för att driva andra applikationer som dörrlås, etc på den ena lastutgången. Viktigt är att noggrant beräkna belastning så att enhetens specifikationer ej överskrids. Batteribox kan anslutas för utökad reservdrifftid.

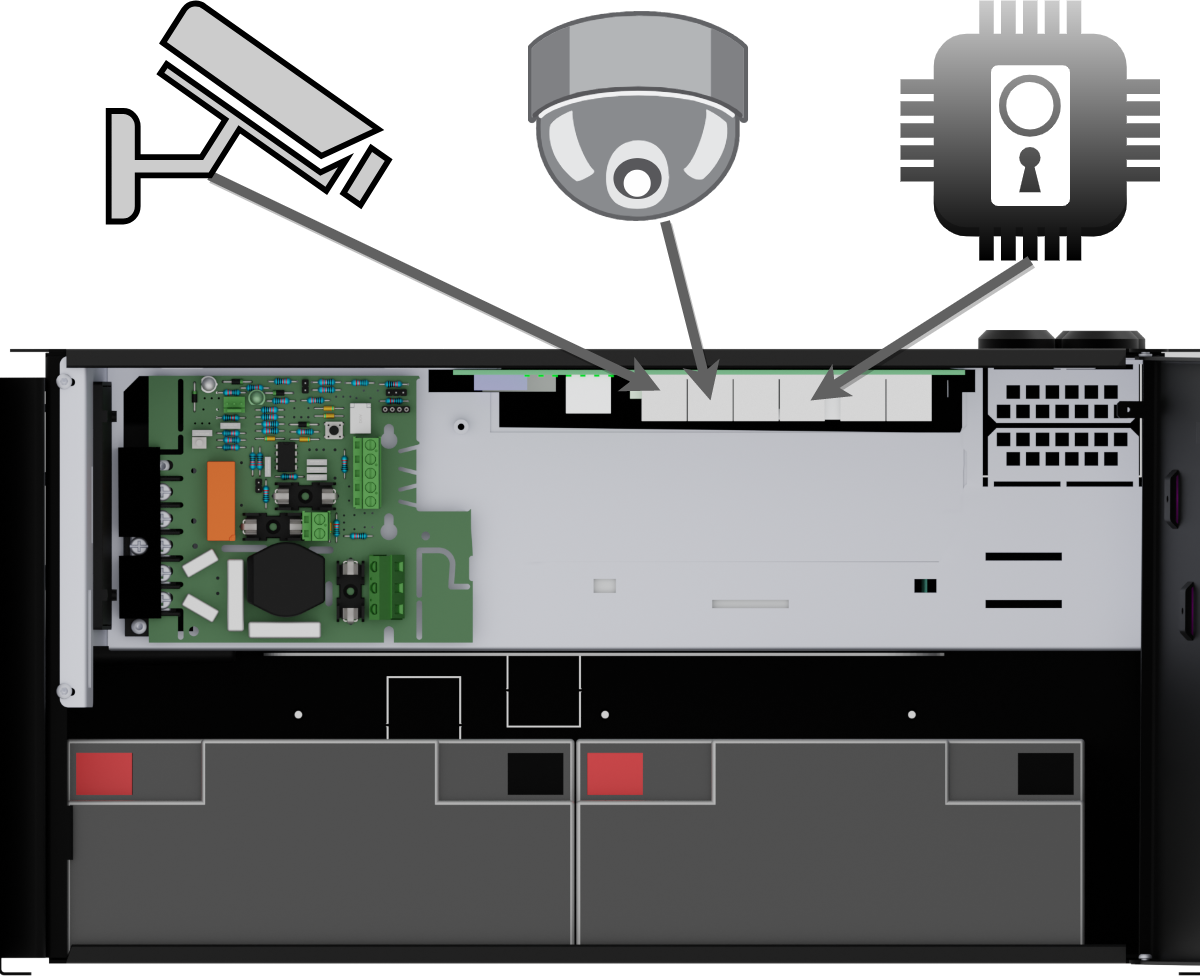

PoE driver enheter kopplade till strömförsörjningen


PoE kan driva exempelvis övervakningskameror, dörrmiljöer med mera.

Enheter som skall strömmatas via PoE kopplas i portar för PoE.

Enheter som ej behöver drivas med PoE kan standard LAN kopplas in.

Komponentöversikt PoE FLX M

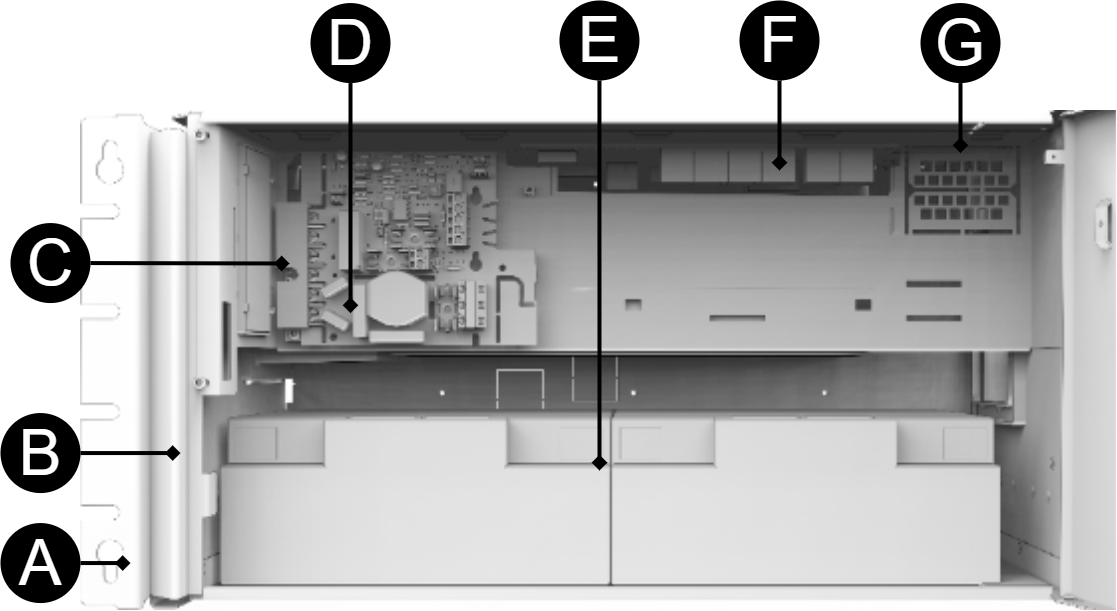

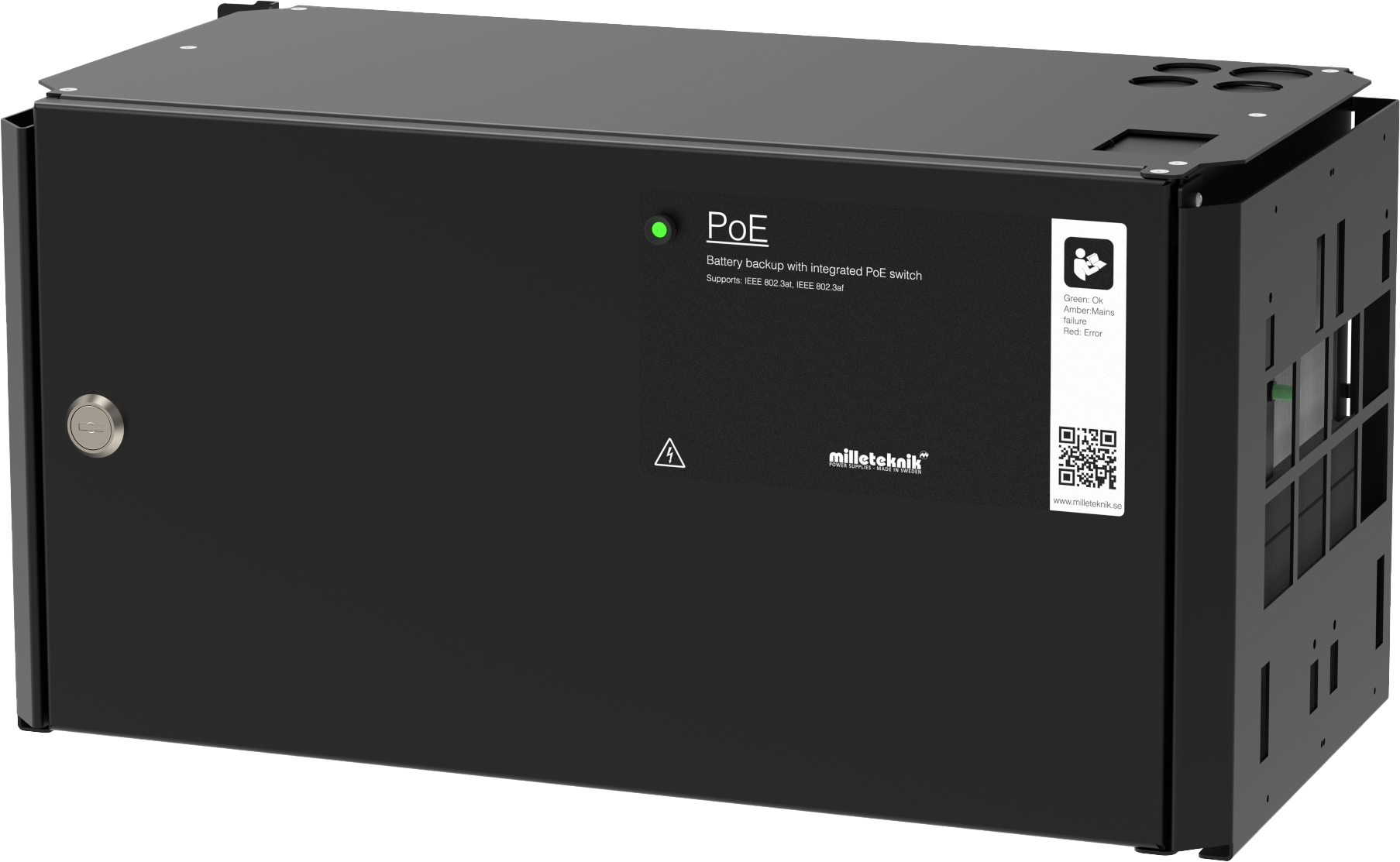

Figur 1. PoE M-switch 4p FLX M
PoE M-switch 4p FLX M


Tabell 1. Komponentöversikt

Symbol

Förklaring

A

Konsoler, vändbara.

B

Kapsling i pulverlackad plåt.

C

Nätaggregat, (sitter under moderkort).

D

Moderkort.

E

Plats för batterier.

F

PoE switch, antal kort och portar varierar med konfiguration.

G

Kabelgenomföringar.

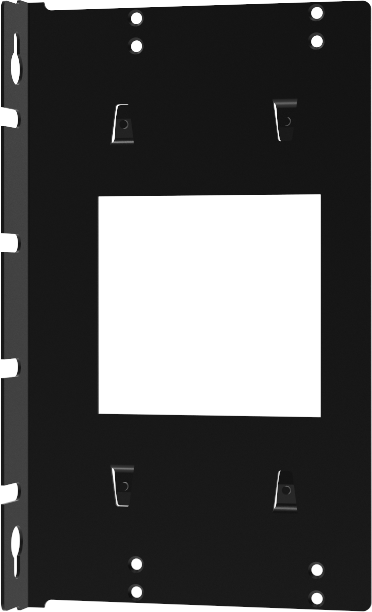

Montering av konsol

Konsol är vändbar och kan monteras på två sätt. Det följer med konsoler till enheten.


Batterier - inkoppling

Schema - Inkoppling av batterier, 24 V

Batterikablage är monterat på moderkortet vid leverans. Schema visar hur kablage skall kopplas.

  1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.

  2. Anslut batterikablaget enligt kopplingsschemat. Röd kabel ansluts till pluspol (+) på B1 och svart kabel till minuspol (−) på B2.

  3. Koppla in batterisäkring.

  • Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.

Figur 2. Kopplingsschema för batterier i batteribackup
Kopplingsschema för batterier i batteribackup

Två 12 V batterier kopplas i serie för att erhålla 24 V batterispänning.



Tabell 2. Elschema

Nr

Förklaring

1

Batteri 2.

2

Batterisäkring.

3

Batteri 1.

4

Inkommande nätspänning, 230 V AC.

5

Likriktare 24 V DC.

6

Last, 24 V DC.



Moderkort beskrivning

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[1].

Tabell 3. Anslut i denna ordning

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier.

4

Anslut elnät.

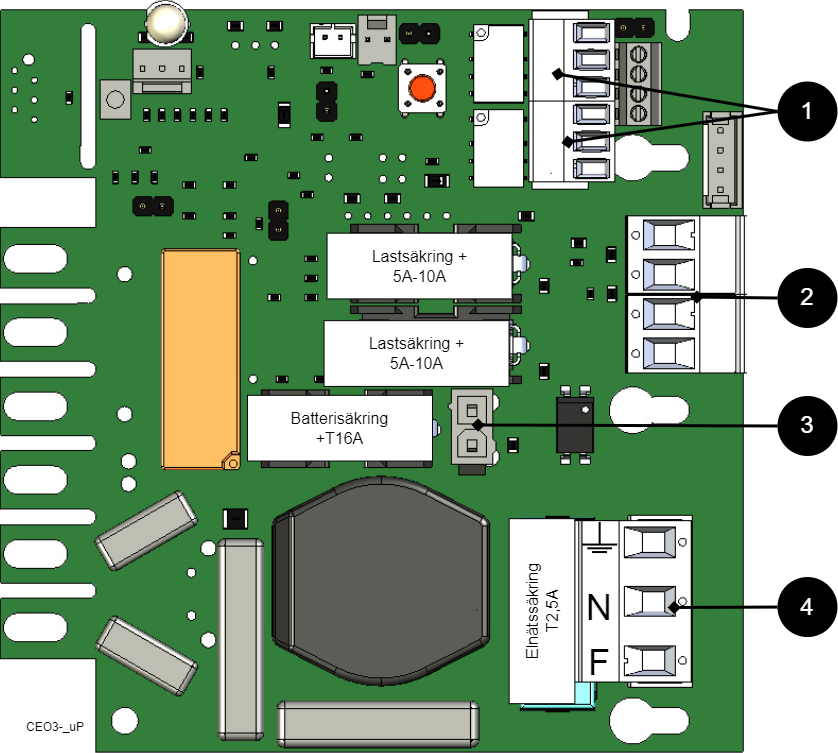

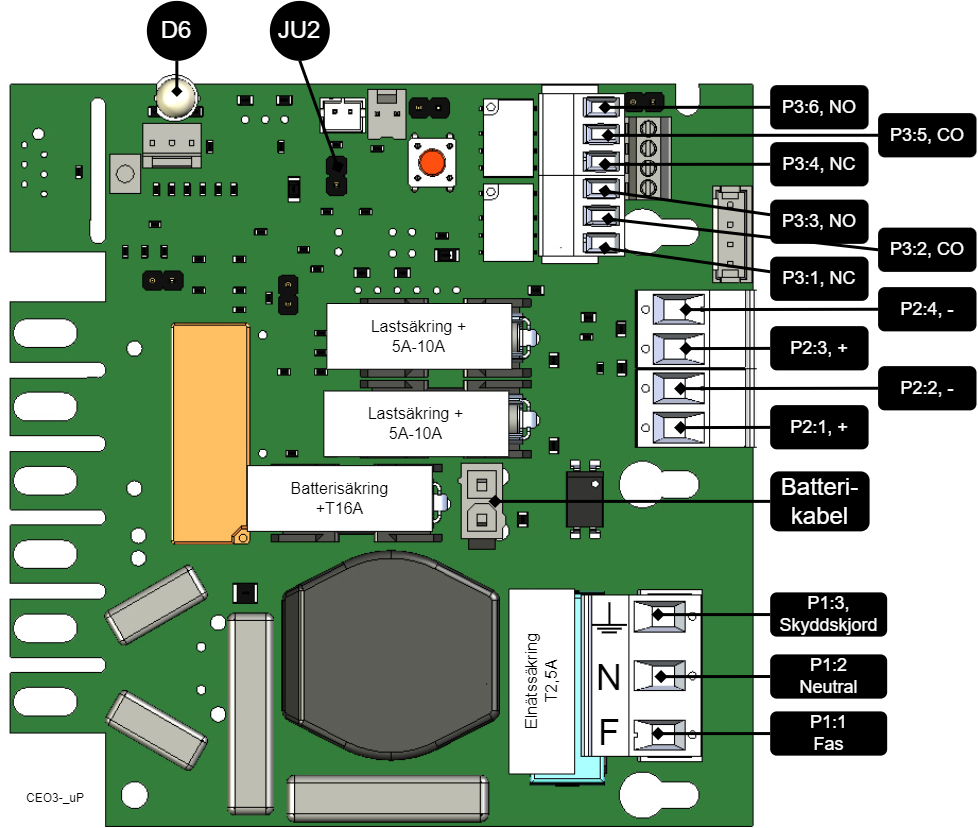

Figur 3. Kortbeskrivning: CEO3 uP
Kortbeskrivning: CEO3 uP


På Kretskort

Förklaring

D6

Indikeringsdiod.

JU2

Bygel för larmstyrning. Sänker larmgräns vid bygling.

P1:1-3

Anslutning elnät, F, N, PE.

P2:1-2

Lastutgång, + / -.

P2:3-4

Lastutgång, + / -. Intern anslutning till PoE-switch.

P3:1-3

Larmutgång, NC, CO, NO.

P3:4-6

Larmutgång, NC, CO, NO.

Anslut larm på P3

Larm ansluts på plint P3

Tabell 4. Anslut larm P3

P3:1-6

Förklaring

Nätavbrottslarm

P3:1

NC

P3:2

CO

P3:3

NO

Summalarm*

P3:4

NC

P3:5

CO

P3:6

NO



Summalarm: Trasig säkring på last, trasig säkring från externt fördelningskort, trasig batterisäkring, låg batterispänning i batteridrift, ej anslutna batterier, överspänning.

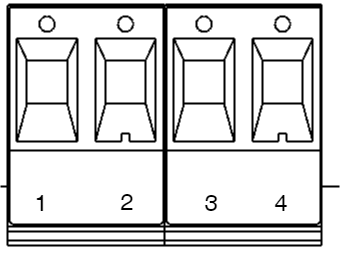

Anslut last

Tabell 5. Lastanslutningar

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +.

P2:2

Anslutning för last 1 -.

P2:3

Anslutning för last 2 +. Intern anslutning för PoE-switch.

P2:4

Anslutning för last 2 -. Intern anslutning för PoE-switch.



Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Fara

Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V AC till enheten. Maximal kabelarea är 4 mm2

Anslut elnät till moderkort med plint

Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.

Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.

Säkra F och N med buntband.

Viktigt

Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Figur 4. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 6. Anslutningar elnät

Bokstav

Förklaring

L

Fas

N

Noll

PE

Skyddsjord



Styr larmgräns

Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.

Säkringar

Tabell 8. Säkringar.

Enhet

Säkring

Typ

Förklaring

Samtliga

F1

T2,5A

Elnätssäkring

PoE M-switch 4p FLX M

F2, F6

T10A

Lastsäkring +

Samtliga

F7

T16A

Batterisäkring



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Kan min enhet utökas med fler portar?

Produkt

PoE-switch installerad

Kan ytterligare PoE-switch installeras?

PoE M-switch 4p FLX M

En fyra 4 portars PoE Switch

Nej

Driftsättning - hur enheten skall startas

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[2].

Tabell 9. Anslut i denna ordning

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier.

4

Anslut elnät.



  1. Koppla in batterier.

    1. Anslut / slå till säkringar.

  2. Koppla in PoE och annan last.

  3. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.

    1. Slå till nätspänning.

Enheten fungerar normalt då indikeringsdiod på skåpluckans/kretskort utsida lyser med fast grönt sken.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Hur mjukvara nås i PoE-switch

Hur mjukvaran nås i PoE-switch


Det här avsnittet visar hur du loggar in på switchens konfigurationswebbsida.

För att konfiguera mjukvaran i switchen behöver rätt IP-adress ställas in på datorn.

Åtkomst till switchens mjukvara sker genom en webbläsare, (som: Chrome, Edge, Firefox, med flera).

Följ stegen för att nå switchens inställningar.

Notera

Inställningarna som visas är inställningar för PC, (Windows 7 - Windows 11). Fönster och namn kan variera mellan olika versioner av Windows. Kontakta din IT-leverantör om du behöver hjälp med inställningar i din dator.

Notera

Adress till switchen (fabriksinställning): 192.168.2.1

Lösenord (fabriksinställning): admin

Obs!

IP-adressen i switchen är statisk (fast) och därför måste datorns IP-adress och sub-nät mask vara statiska.

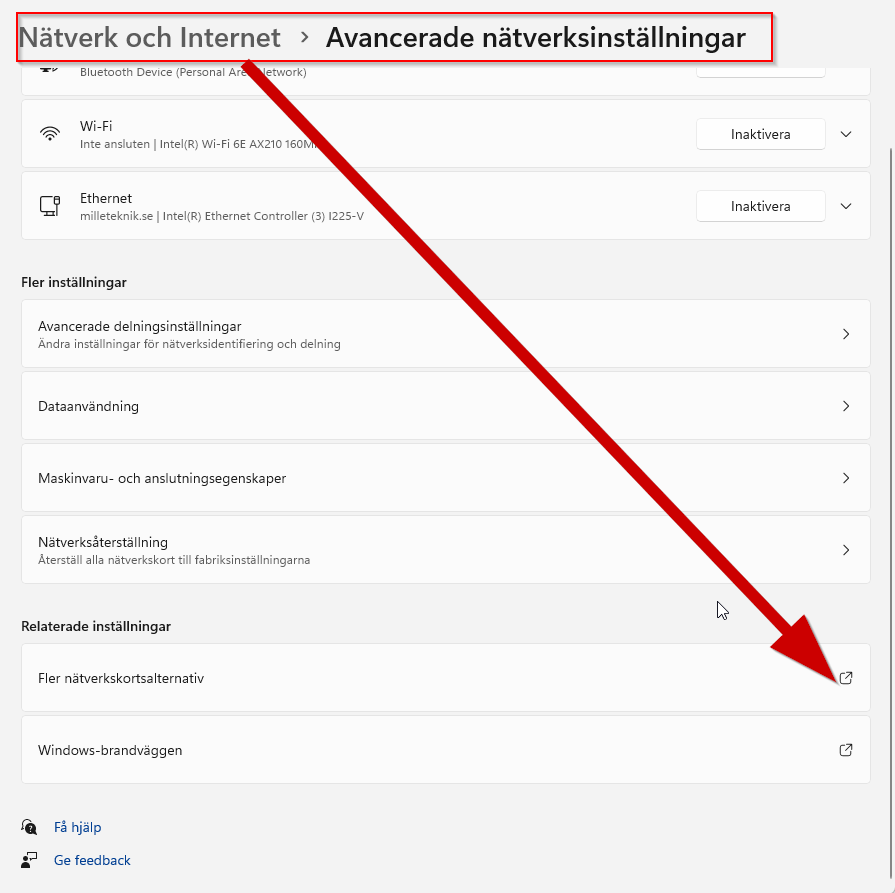

  1. Öppna inställningar och gå till Nätverk och Internet -> Avancerade nätverksinställningar. Öppna fler nätverkskortsalternativ.

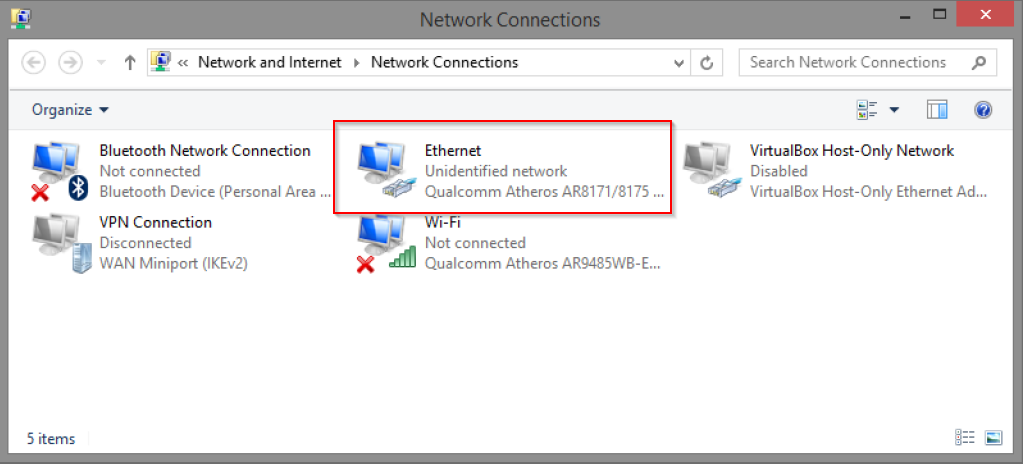

  2. Ett fönster för nätverksanslutningar dyker upp och visar alla tillgängliga nätverksanslutningar på datorn. Dubbelklicka på nätverksanslutningen du använder för att ansluta till switchen.

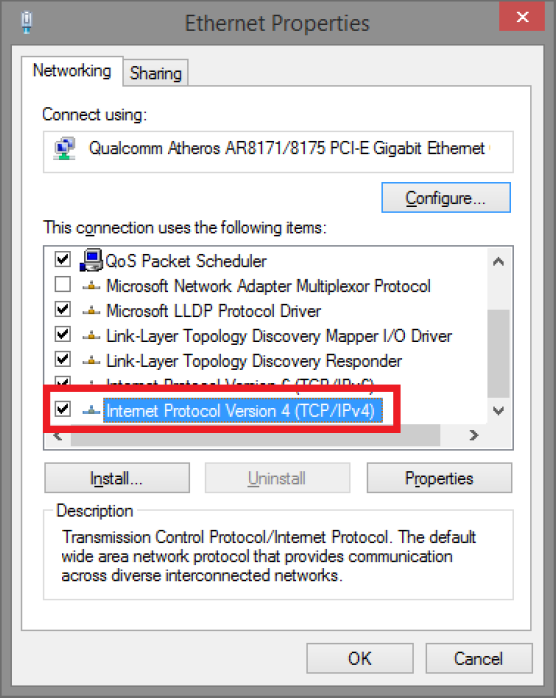

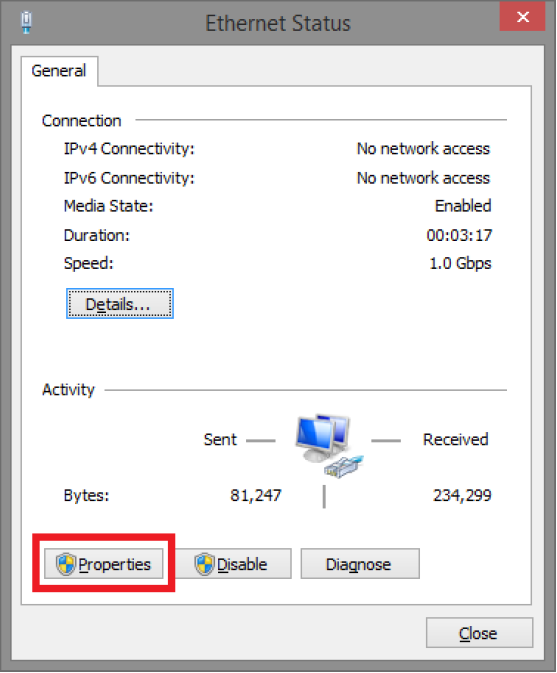

  3. Ethernet-statusfönster dyker upp. Klicka på knappen Egenskaper som visas i figuren nedan.

  4. Dubbelklicka på: Internet Protocol Version 4 (TCP / IPv4).

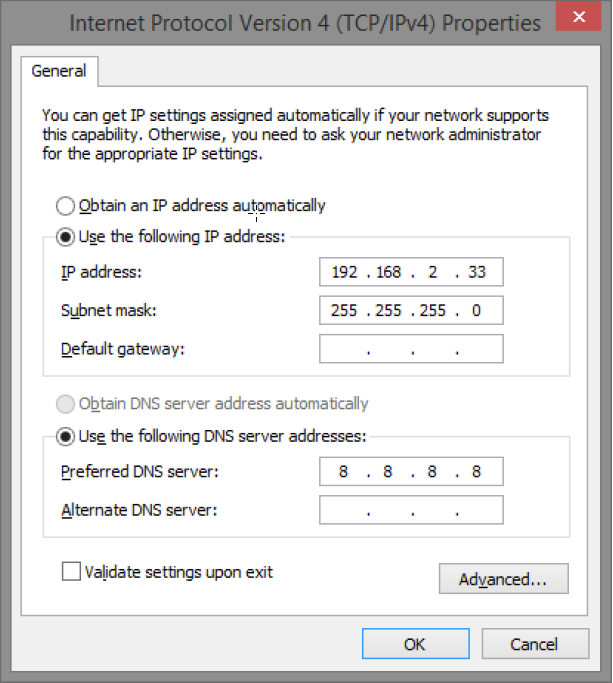

  5. Ställ in datorns IP-adress och subnätmask som visas i figuren nedan. Som standard är switchens IP-adress 192.168.2.1. Du kan ställa in vilken (på datorn) ledig IP-adress som helst så länge den inte är densamma som din switchs IP-adress och ligger i samma nätverkssegment som din switchs IP-adress. Tryck på OK för att tillämpa de TCP/IPv4-inställningar du just gjort. Nu kan du ansluta till din switch med en webbläsare (Chrome, Edge eller Firefox).

  6. Anslut en RJ-45 kabel mellan dator och PoE-switchen.

Logga in på Switchen

Notera

Adress till switchen (fabriksinställning): 192.168.2.1

Lösenord (fabriksinställning): admin

Notera

Får du en varning om att sidan inte är säker/anslutningen inte är privat, klicka på "avancerat" och sedan "fortsätt".

  1. Starta webbläsaren på din dator.

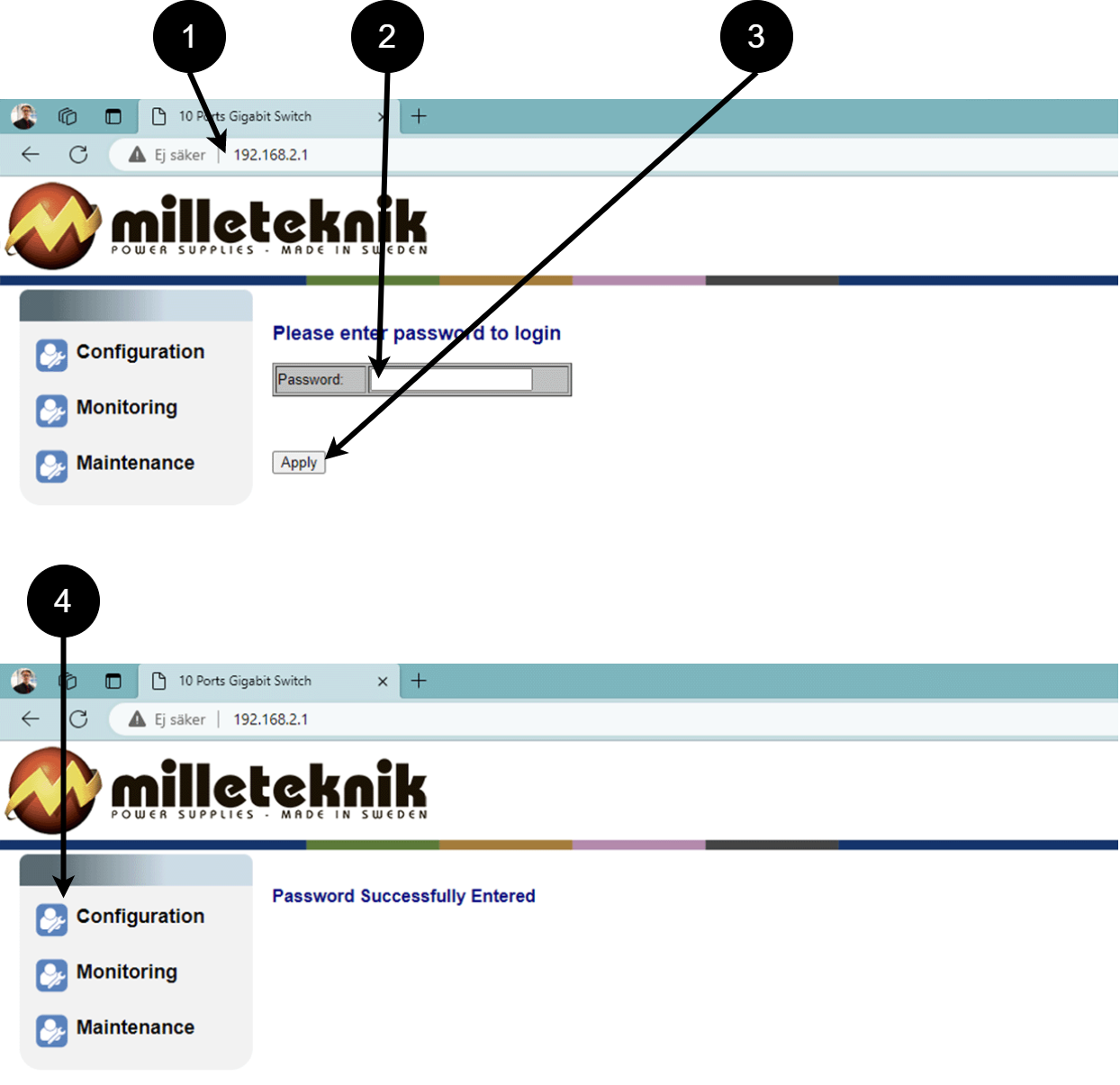

  2. Inloggning på PoE-switch.

    Tabell 10. Logga in på switchen.

    Nummer

    Förklaring

    1

    IP-adress till PoE-switchen: 192.168.2.1

    2

    Lösenord: admin

    3

    Klicka på Apply för att spara.

    4

    Meny i PoE-switchen



Konfiguration

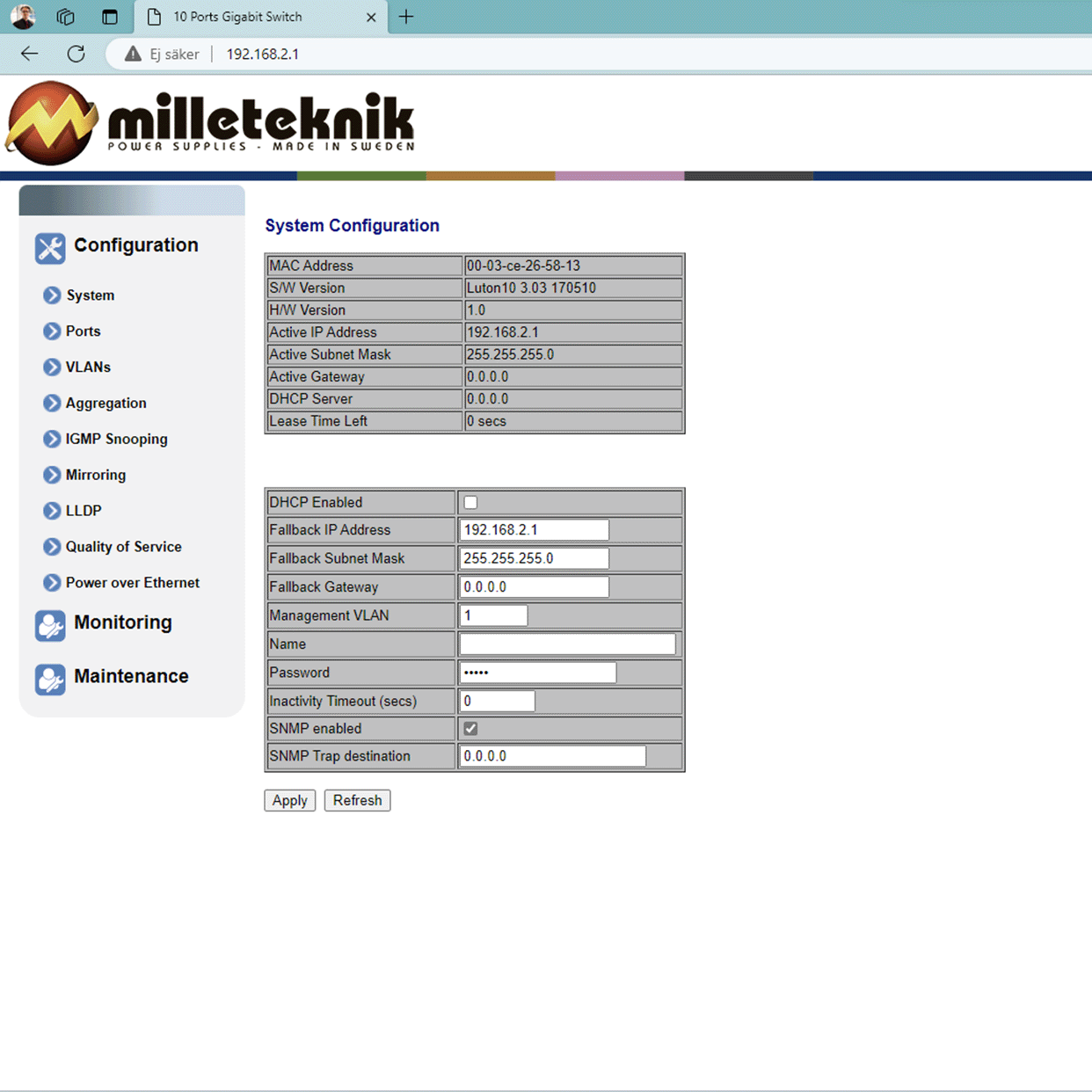

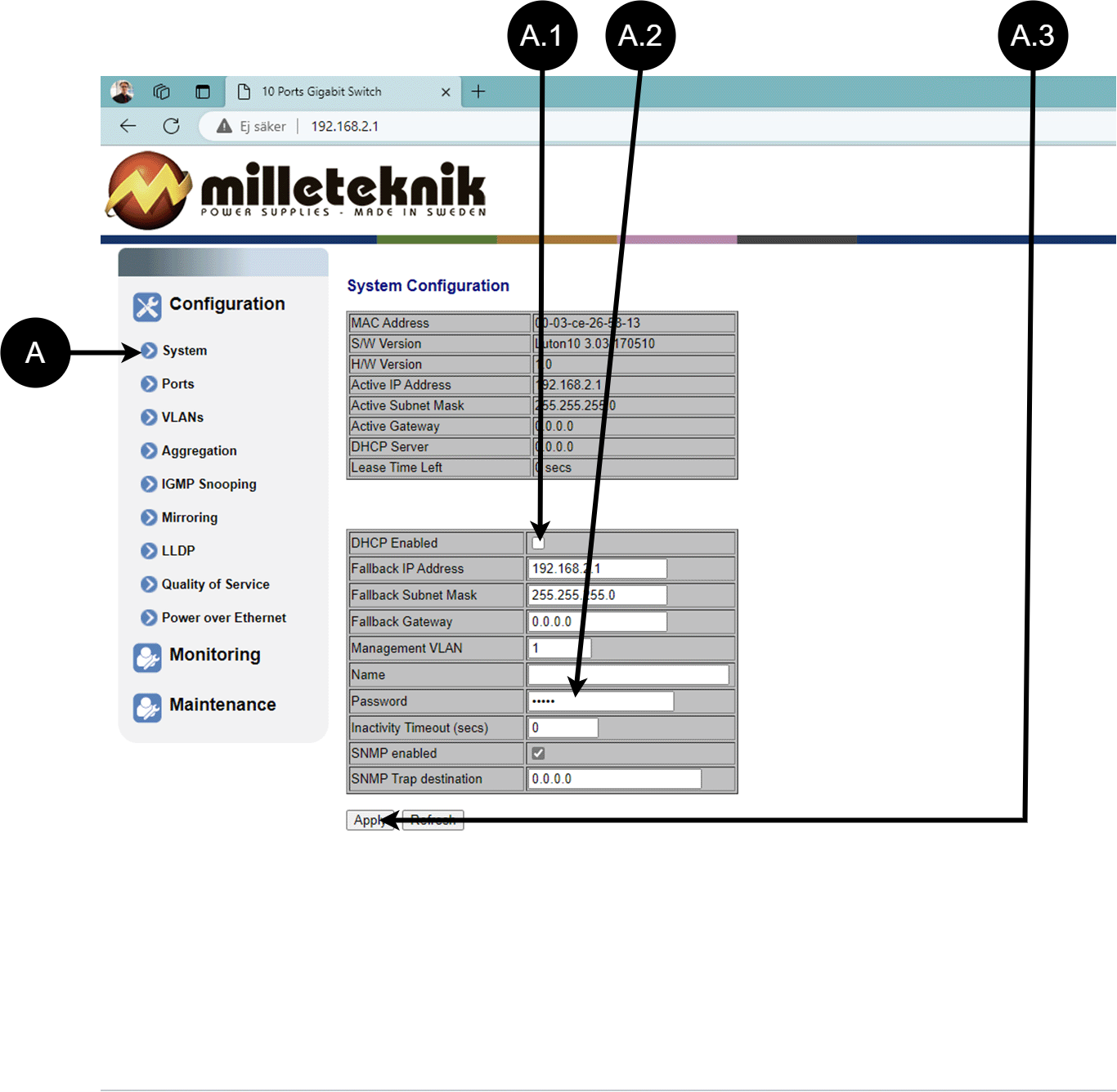

System, konfiguration

Tabell 11. System, konfiguration.

Bokstav, nummer

Förklaring

A

PoE-switchens sida för systemkonfiguration

A.1

Kryssa i här om du skall använda DHCP, se varning nedan.

A.2

Ändrar det fabriksinställda lösenordet, (admin).

A.3

Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna.

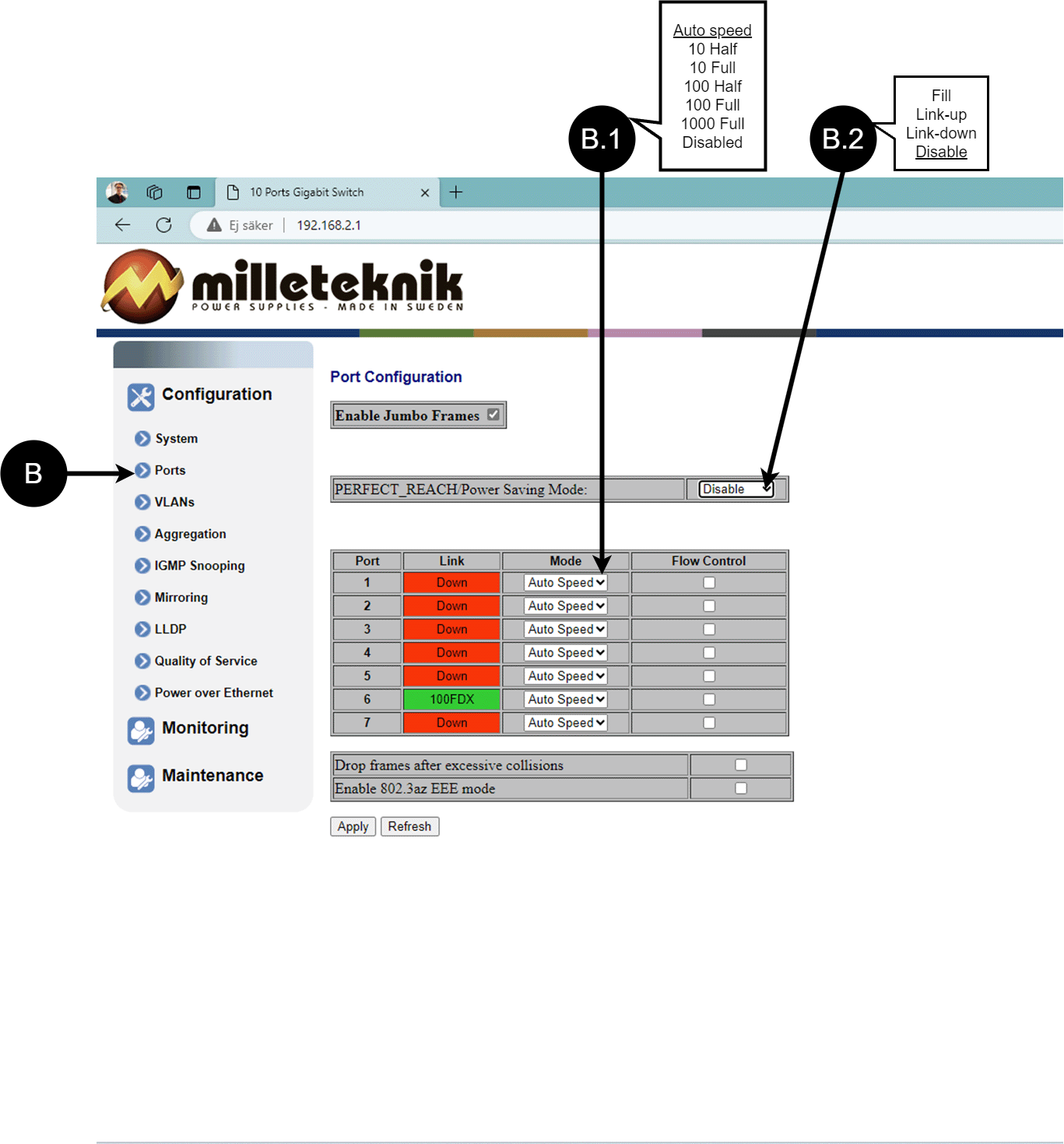

Portar, konfiguration

Tabell 12. Portar, konfiguration.

Bokstav, nummer

Förklaring

B

Portar

B.1

Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar.

B.2

Denna inställning behöver normalt inte ändras.

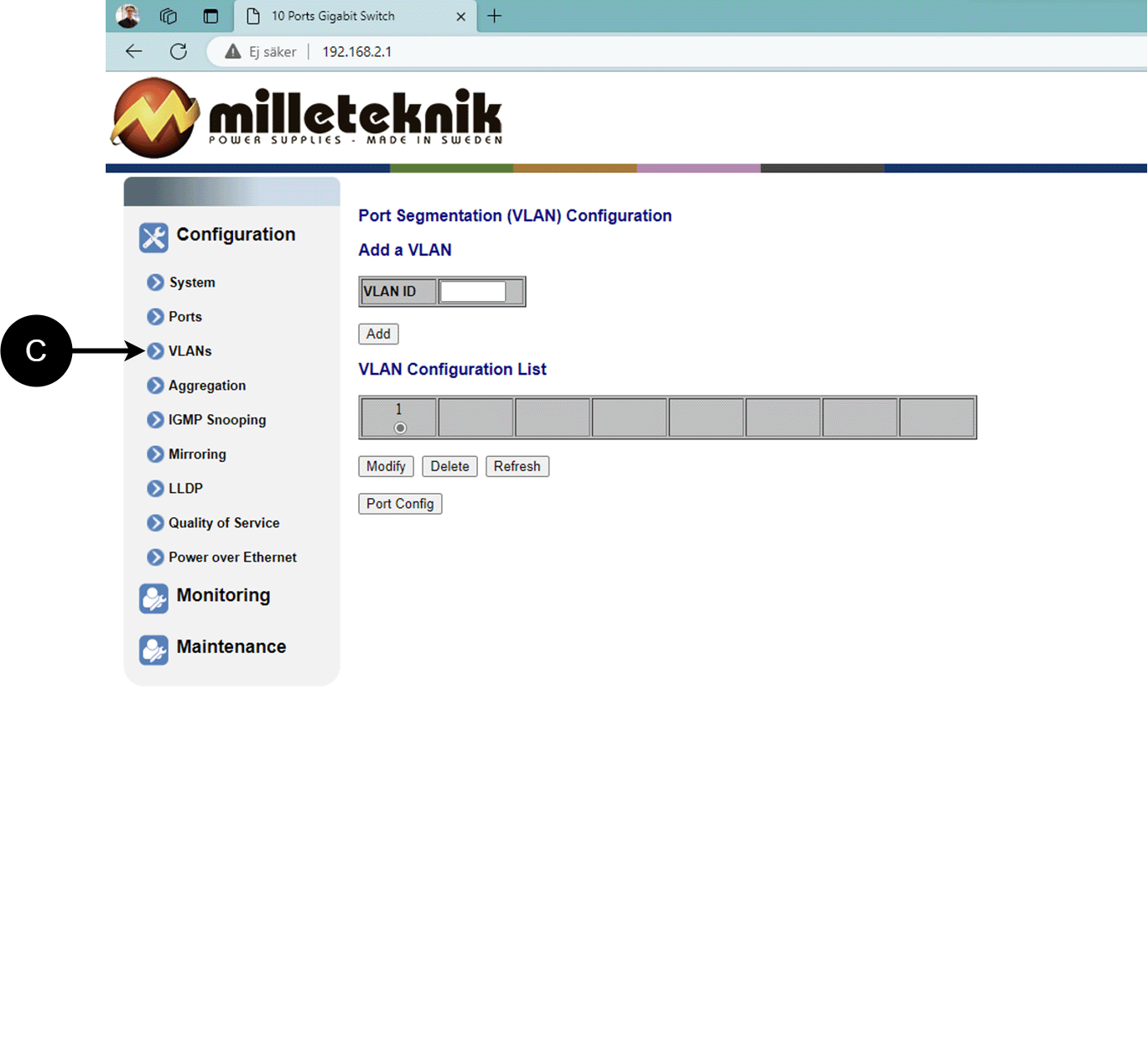

VLAN, konfiguration


C: Konfiguration av Viruellt LAN.

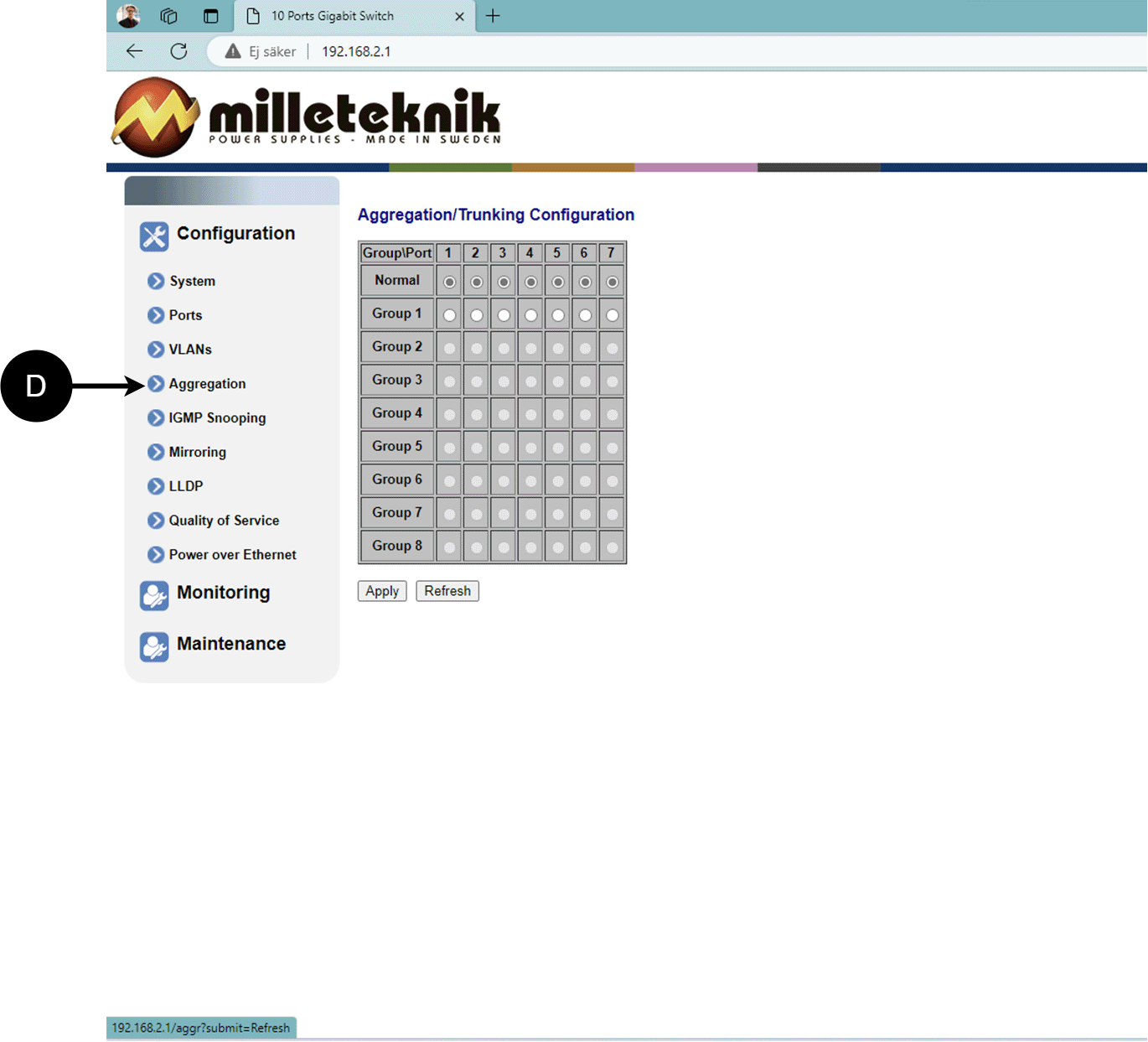

Aggregation, konfiguration


D: Lastbalansering mellan portarna.

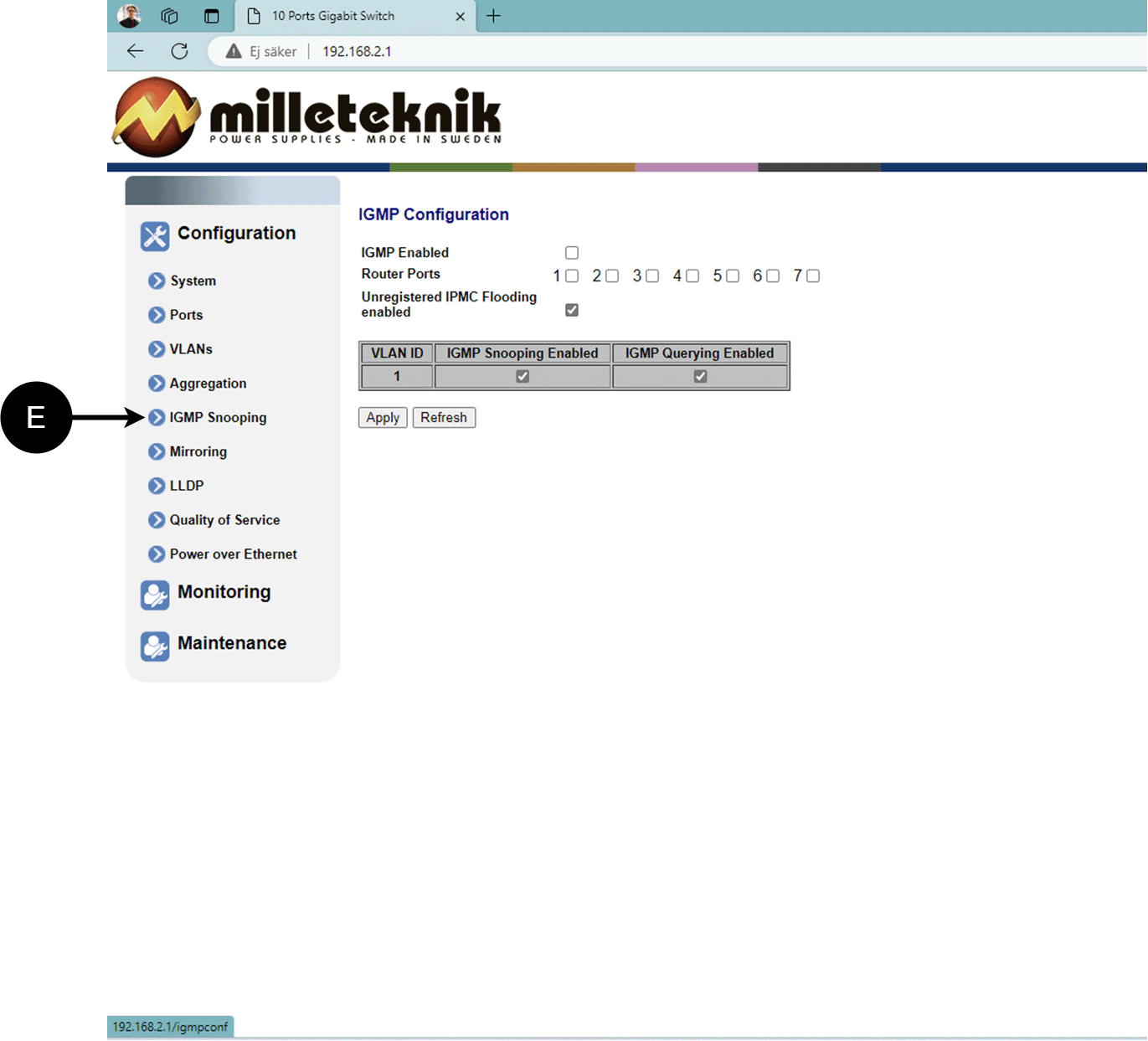

IGMP Snooping, konfiguration


E: Omkopplare som styr mottagningen.

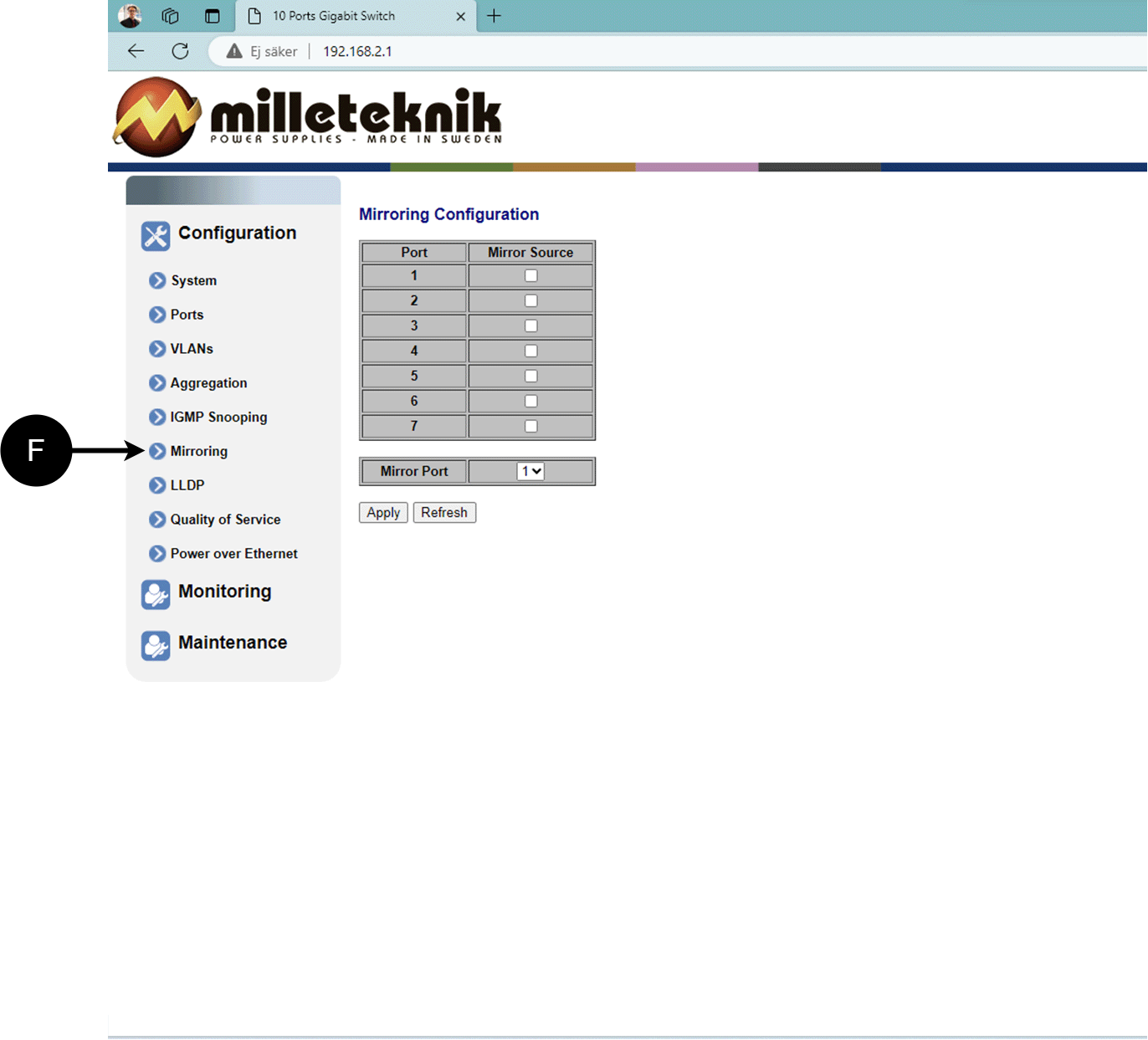

Mirroring, konfiguration


F: Spegling av portar.

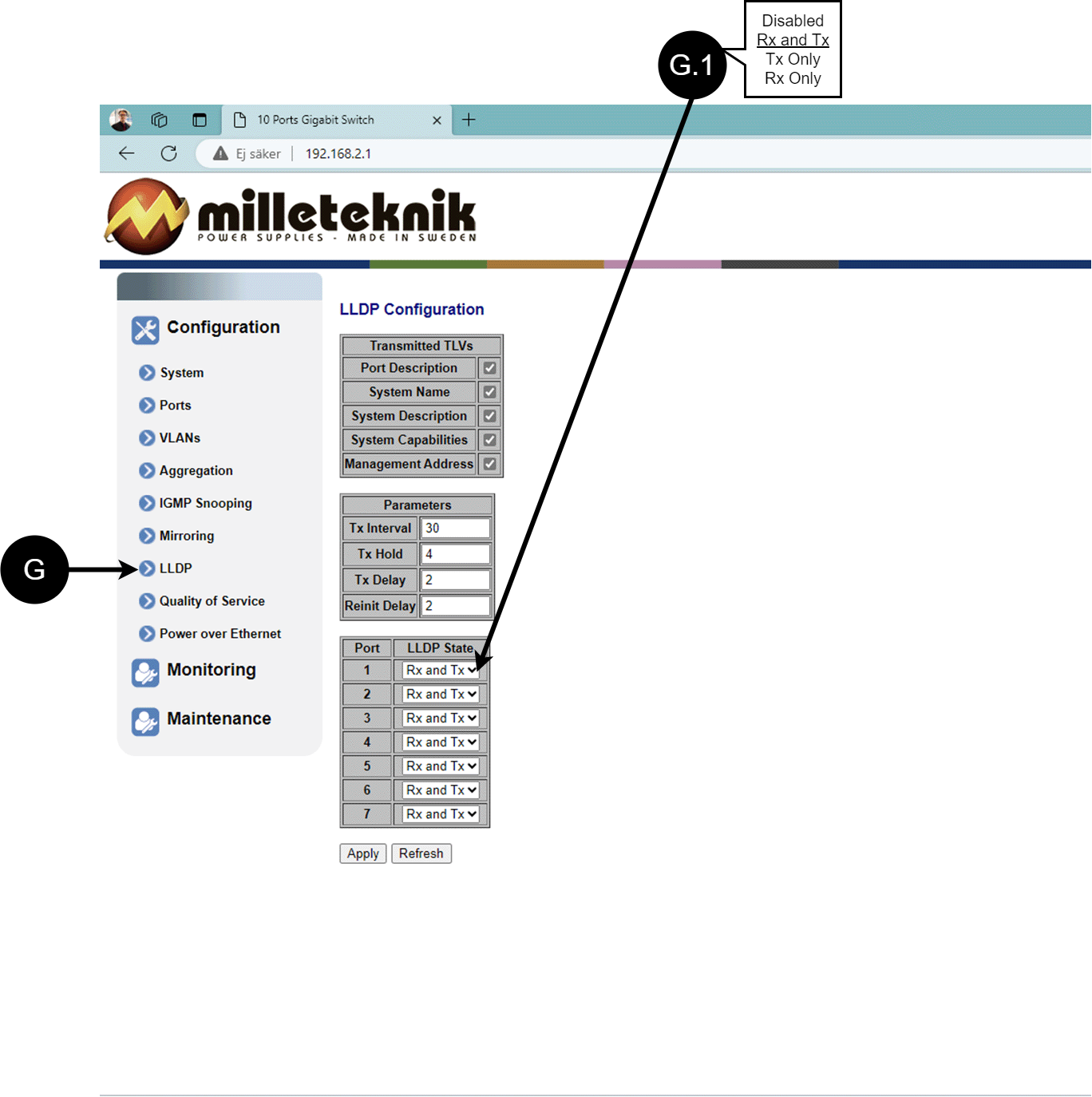

LLDP, konfiguration

Tabell 13. LLDP, konfiguration.

Bokstav, nummer

Förklaring

G

LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi.

G.1

RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter.

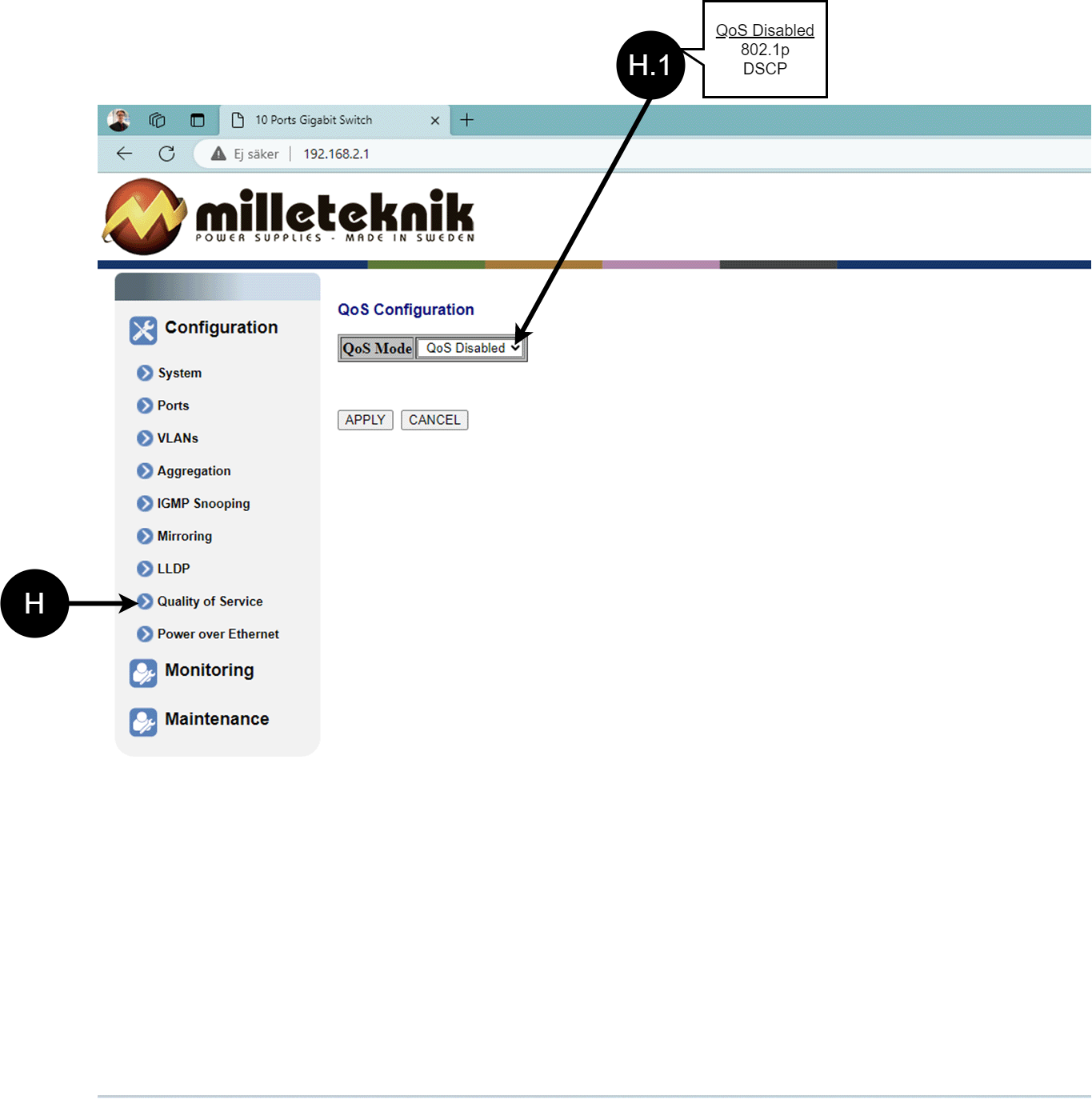

QoS, konfiguration

Tabell 14. QoS, konfiguration.

Bokstav, nummer

Förklaring

H

QoS ger olika nätverkstrafik olika prioritet, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat.

H.1

Ställer om QoS är aktivt.

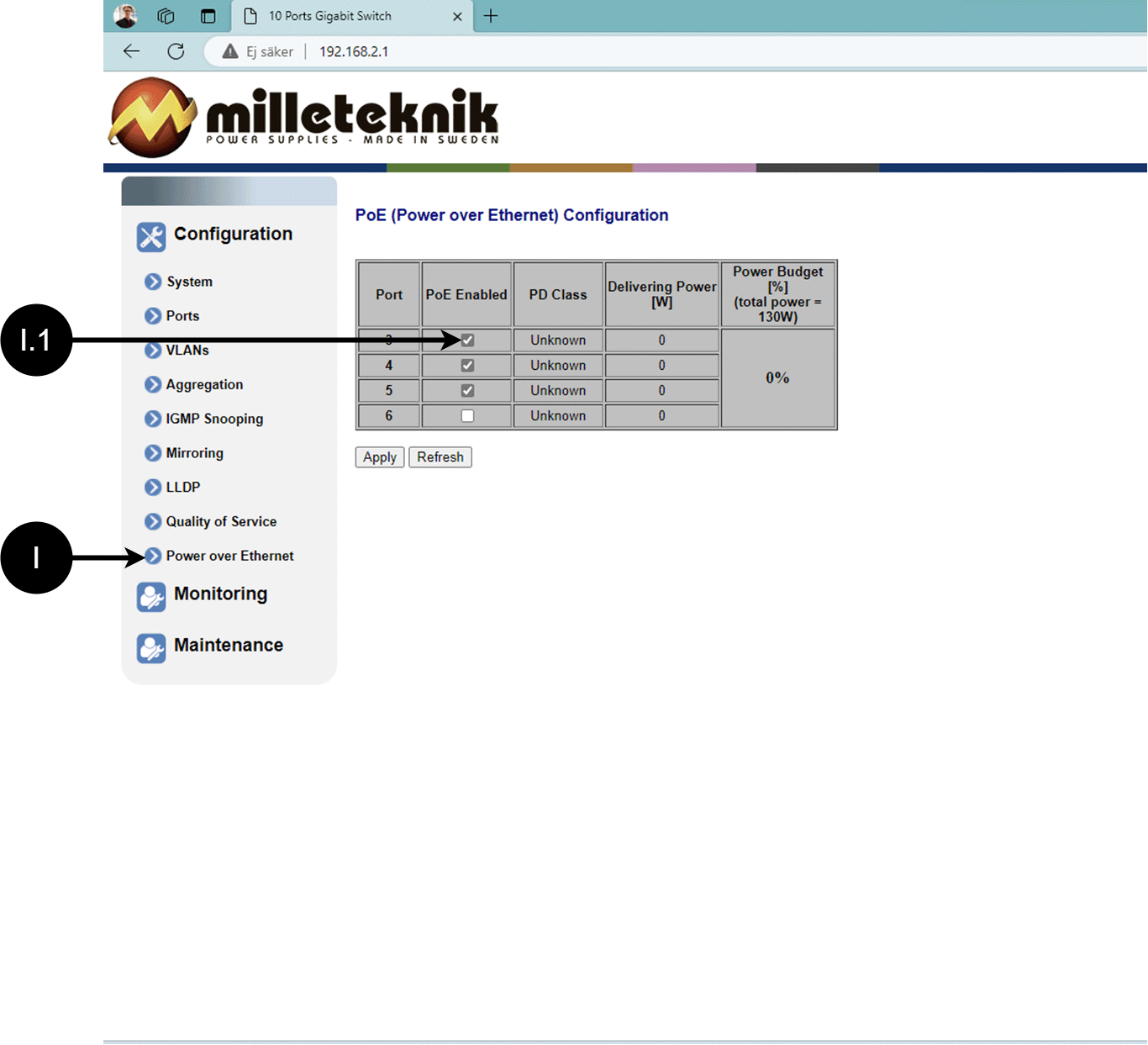

PoE, konfiguration

Tabell 15. PoE, konfiguration

Bokstav, nummer

Förklaring

I

Power over Ethernet

I.1

Slår på eller av PoE funktion/port. Kom ihåg att trycka "Apply" för att spara ändringar.



Övervakning

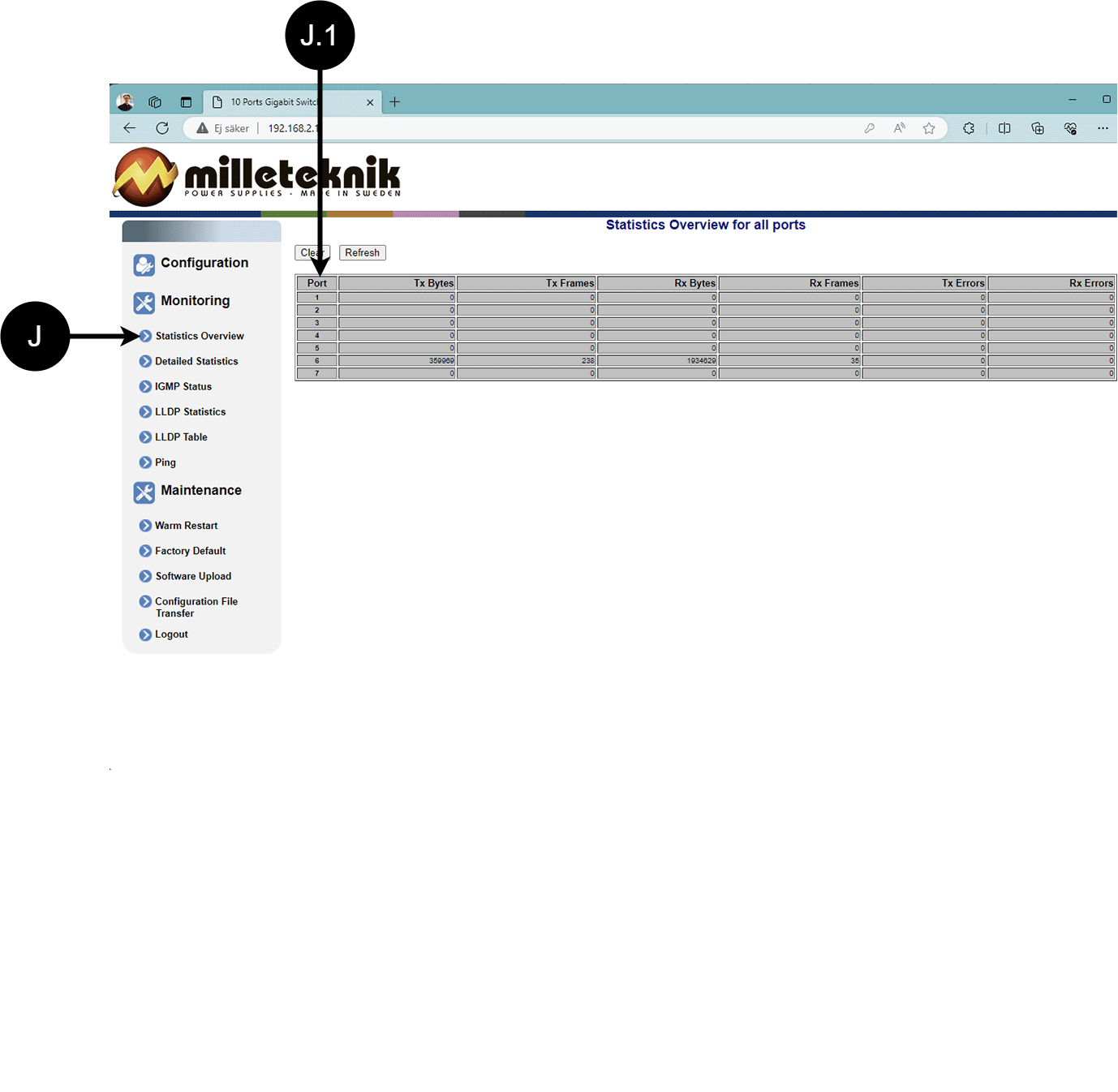

Statistik, översikt

Tabell 16. Statistik, översikt.

Bokstav, nummer

Förklaring

J

Statistik, översikt

J.1

Trafik per port.

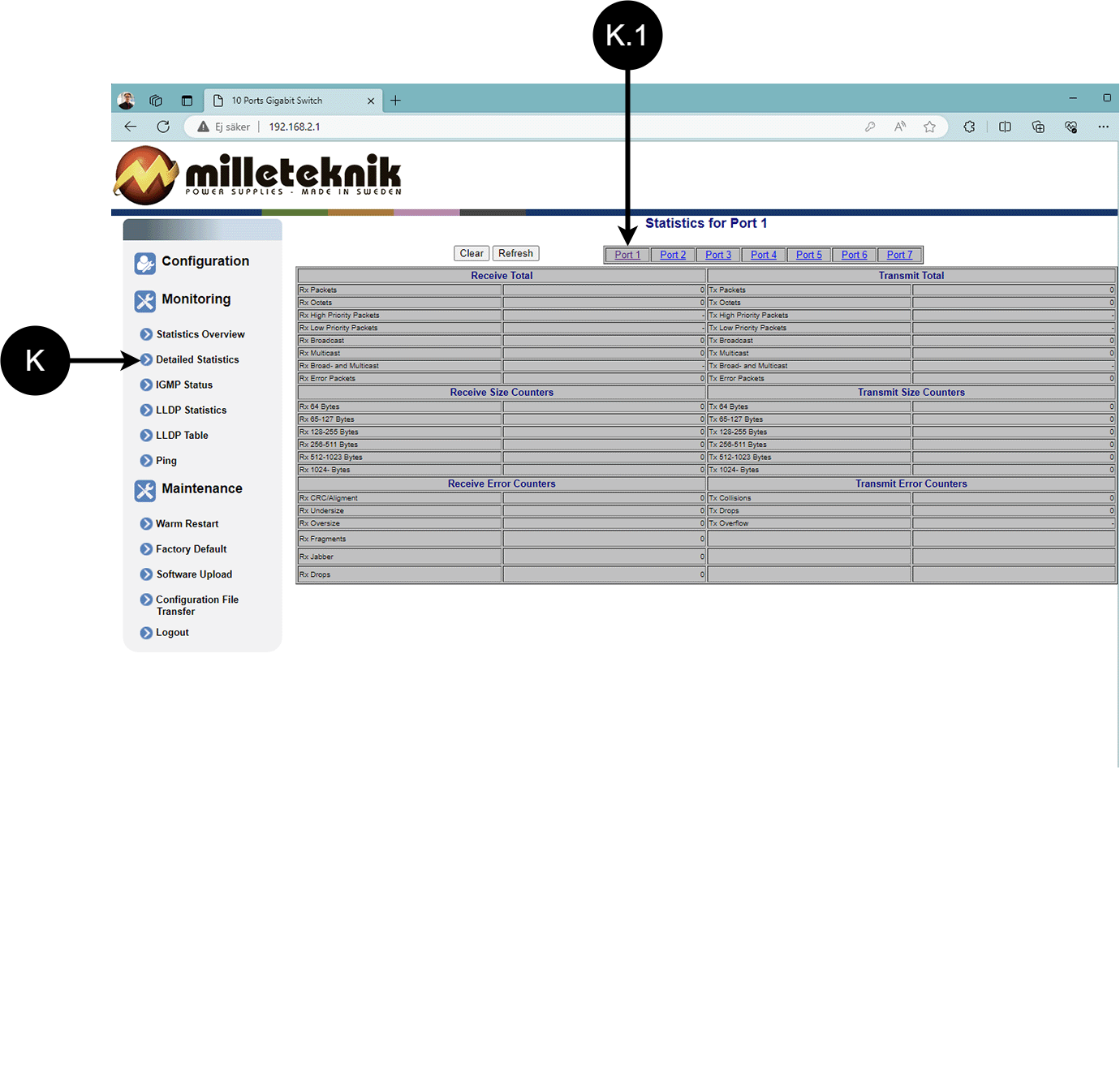

Statistik, detaljerad

Tabell 17. Statistik, detaljerad.

Bokstav, nummer

Förklaring

K

Detaljerad statistik

K.1

Välj port som du vill ha statistik för.

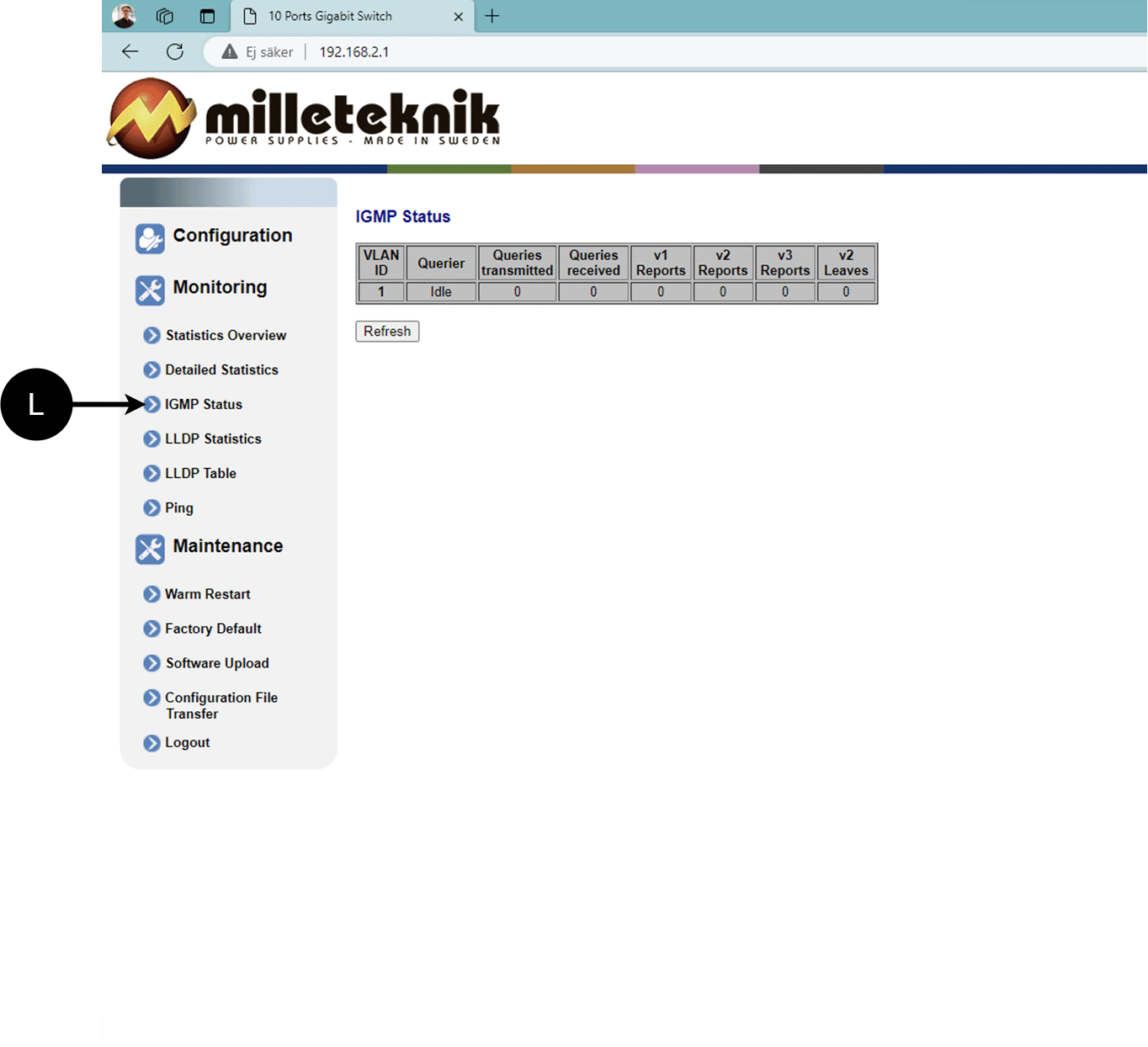

IGMP status


L: Status för IGMP

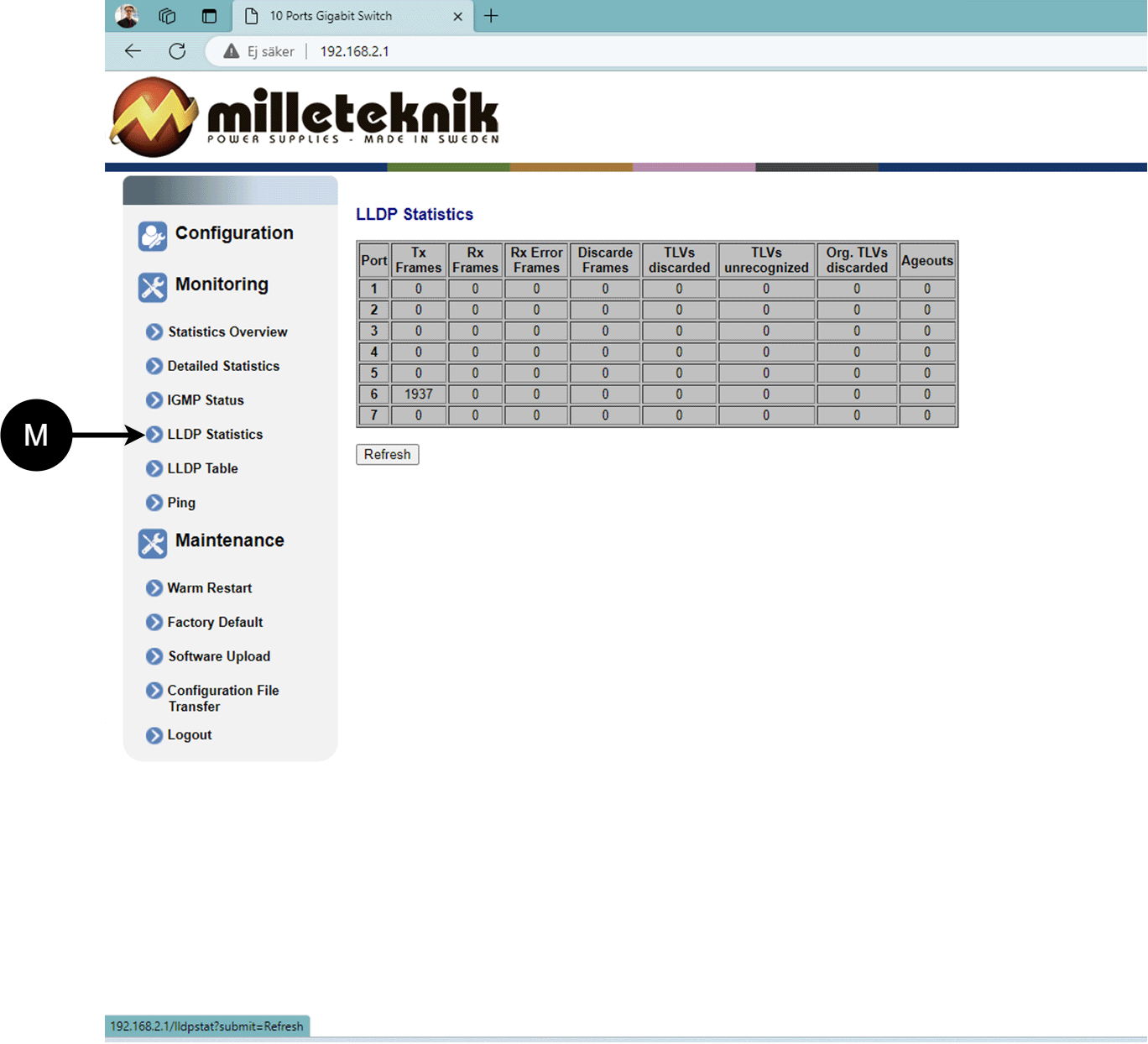

LLDP statistik


M: LLDP statistik

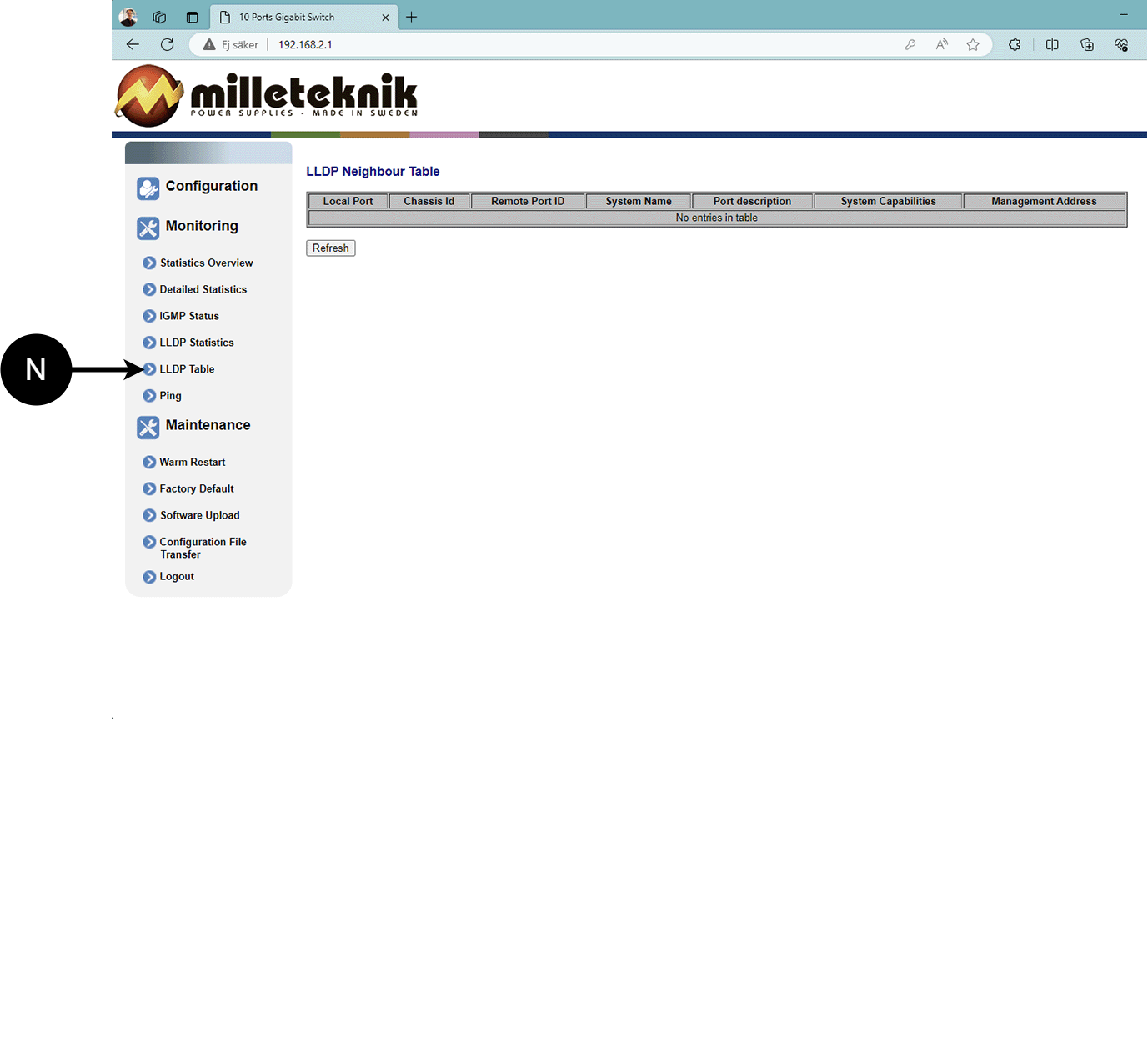

LLDP table


N: LLDP översikt.

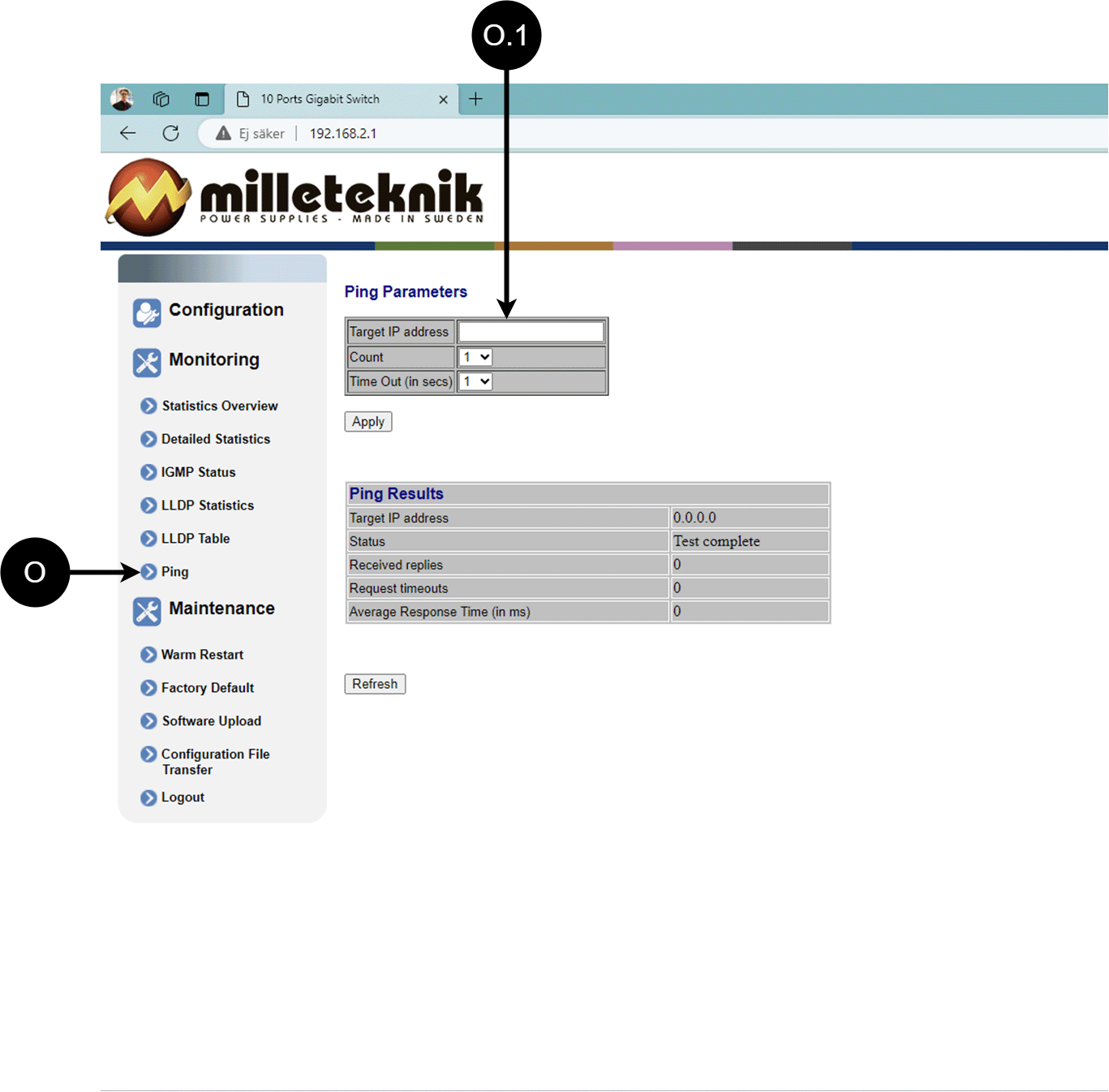

Ping

Tabell 18. Ping.

Bokstav, nummer

Förklaring

O

Ping

O.1

Ange adress för att testa anslutningen och svarstiden.



Underhåll

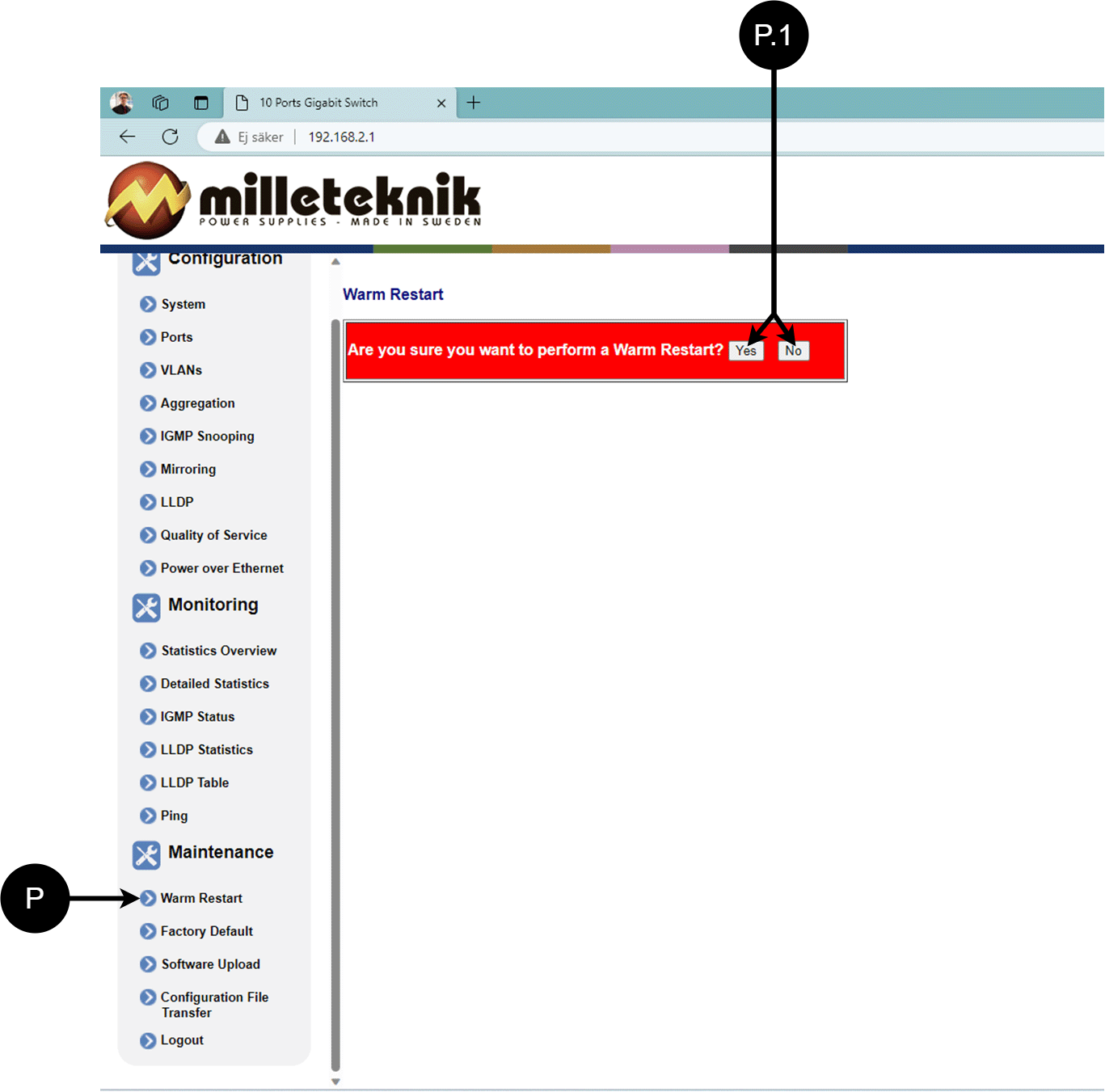

Omstart

Varning

Omstart görs av PoE-switch, batteribackup startas inte om. Vid omstart kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.

Tabell 19. Omstart av PoE switch.

Bokstav, nummer

Förklaring

P

Omstart av PoE-switchen.

P.1

Välj "Yes" för att starta om switchen.



Fabriksåterställning

Varning

Fabriksåterställning görs av PoE-switch. Batteribackup återställs inte. Vid återställning kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.

Fabriksåterställning av switchen kan endast göras från mjukvarans (detta) gränssnitt.

Rekommendation: Behåll IP-adress 192.168.2.1 och notera lösenord.

Viktigt

Vid fabriksåterställning försvinner alla inställningar, även IP-inställningar. Spara konfiguration innan du fabriksåterställer. Se Ladda upp ny mjukvara

Tabell 20. Fabriksåterställning av PoE-switch.

Bokstav, nummer

Förklaring

Q

Fabriksåterställ PoE-switchen.

Q.1

Välj "Yes" för att fabriksåterställa PoE-switchen.

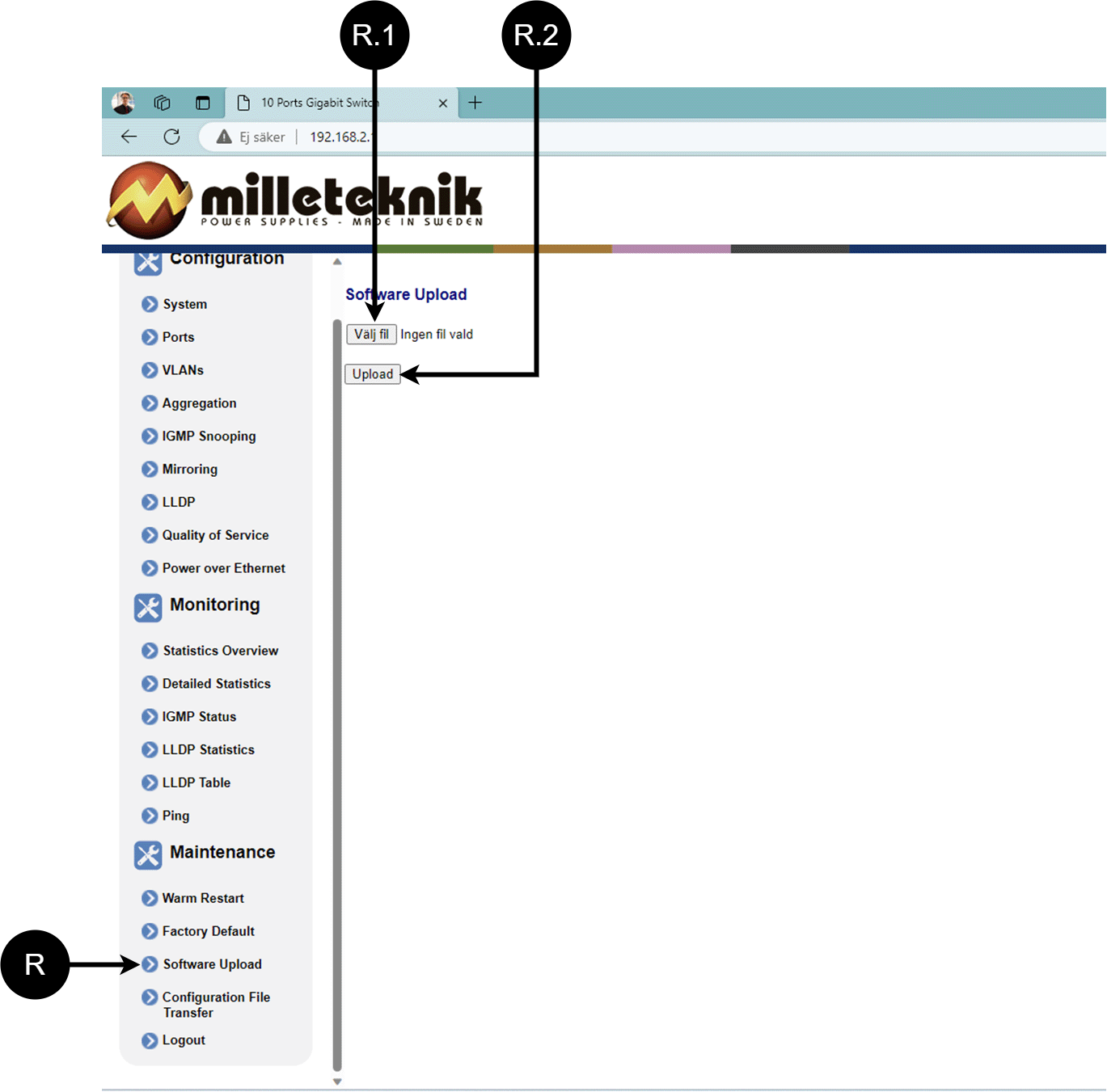

Ladda upp ny mjukvara

Varning

Använd enbart mjukvara du fått av Milletekniks support. Milleteknik tar inget ansvar för mjukvara eller följder som skada på enhet eller kringutrusning eller annan skada som kan uppstå av uppladdning av ej godkänd mjukvara.

Tabell 21. Ladda upp ny mjukvara.

Bokstav, nummer

Förklaring

R

Ladda upp ny mjukvara till Switchen.

R.1

Navigera till platsen på datorn där du sparat filen.

R.2

Klicka på "Upload" för att ladda upp mjukvaran.

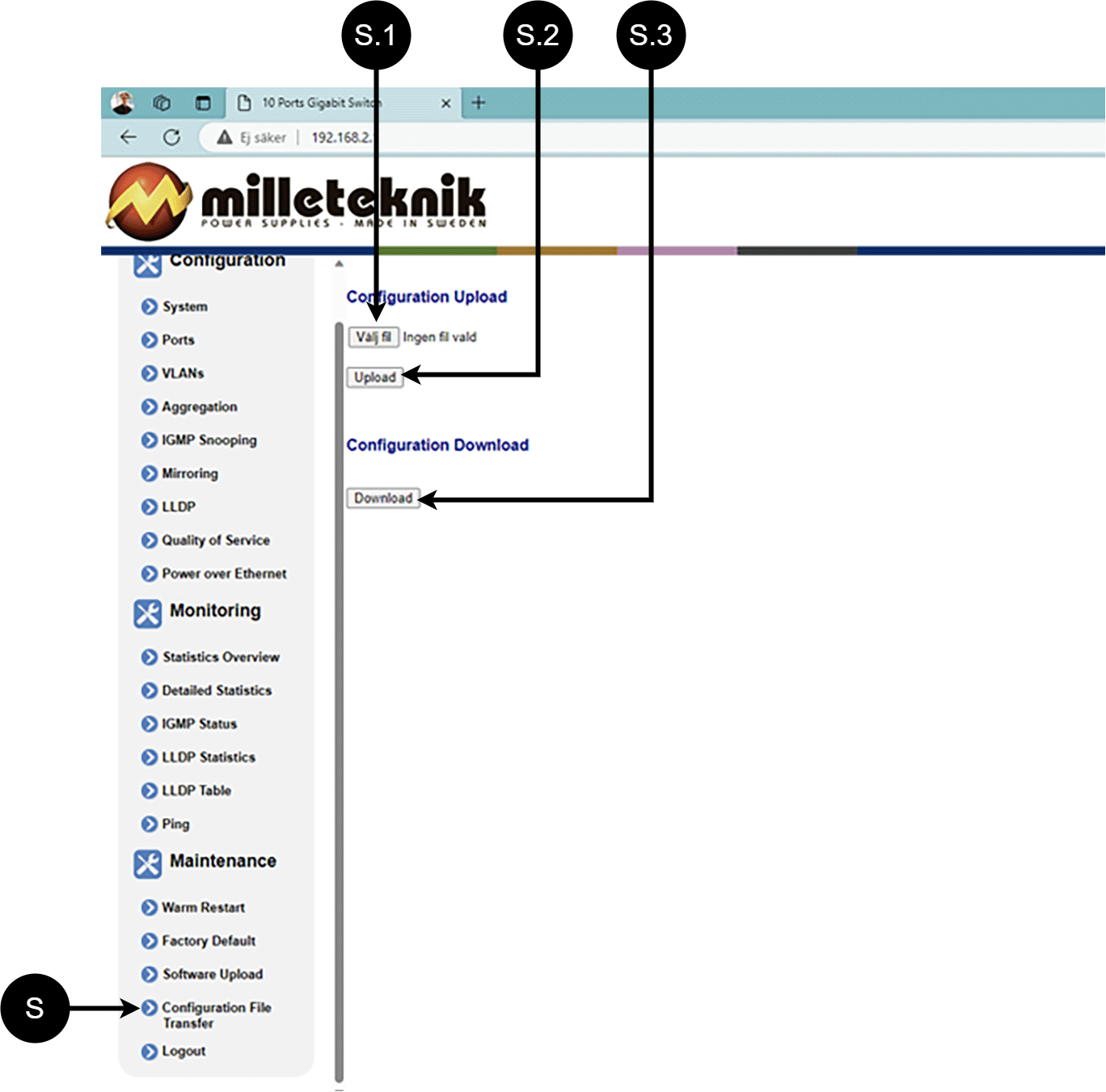

Ladda och spara konfigurationsfil

Tabell 22. Ladda och spara konfigurationsfil.

Bokstav, nummer

Förklaring

S

Ladda upp eller ner switchens konfiguration.

S.1

Välj ny konfigurationsfil.

S.2

Ladda upp ny konfigurationsfil.

S.3

Ladda ner konfigurationsfil till dator[a].

[a] Nyare windowsdatorer tillåter inte att *.cfg-filer laddas ner utan extra godkännande i webbläsaren vid nedladdning. Det kan hända att antivirusprogram rensar bort filen vid nedladdning.

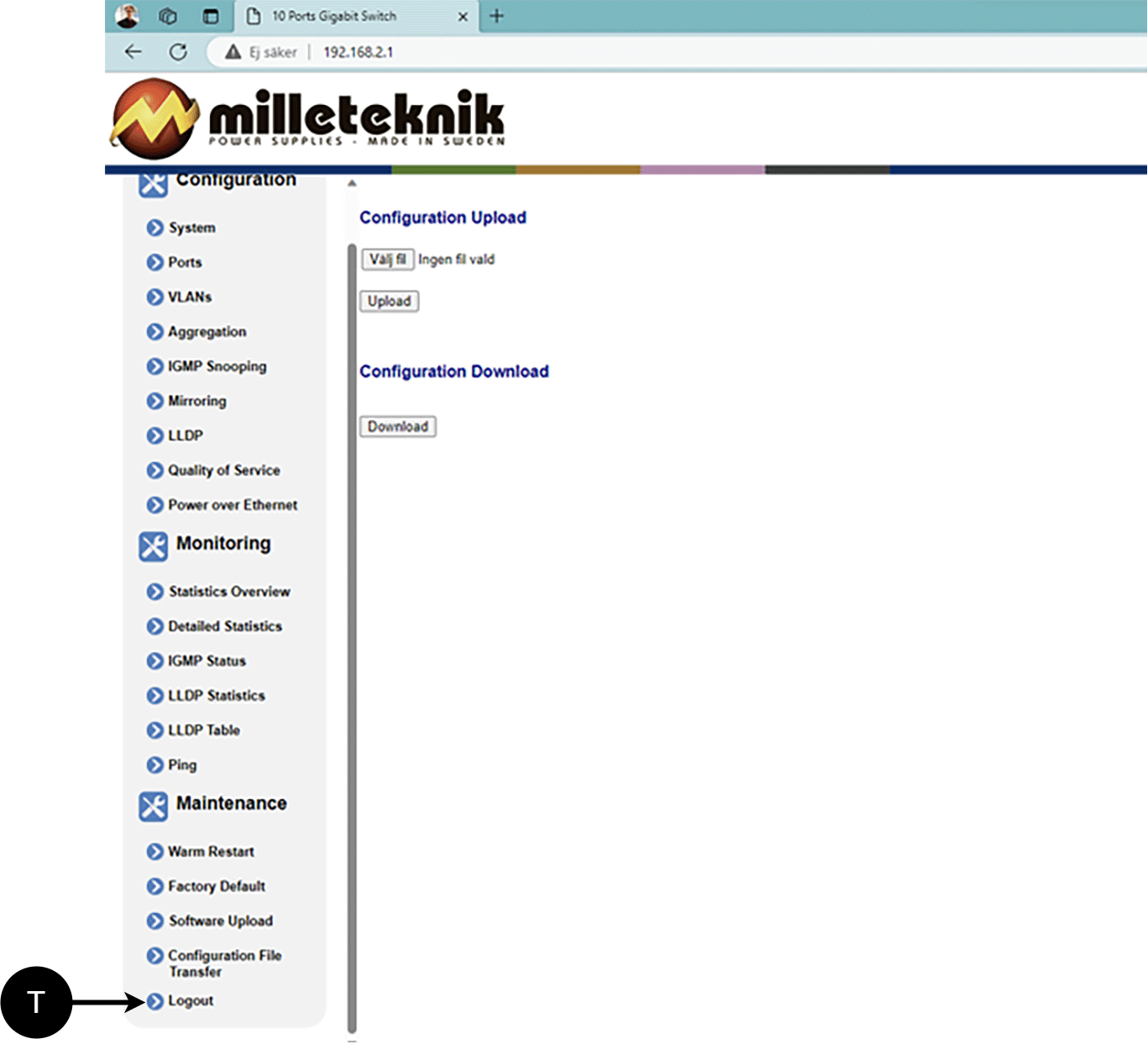

Logga ut


T: Logga ut från switchen. Detta påverkar inte driften av switchen.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-07-08

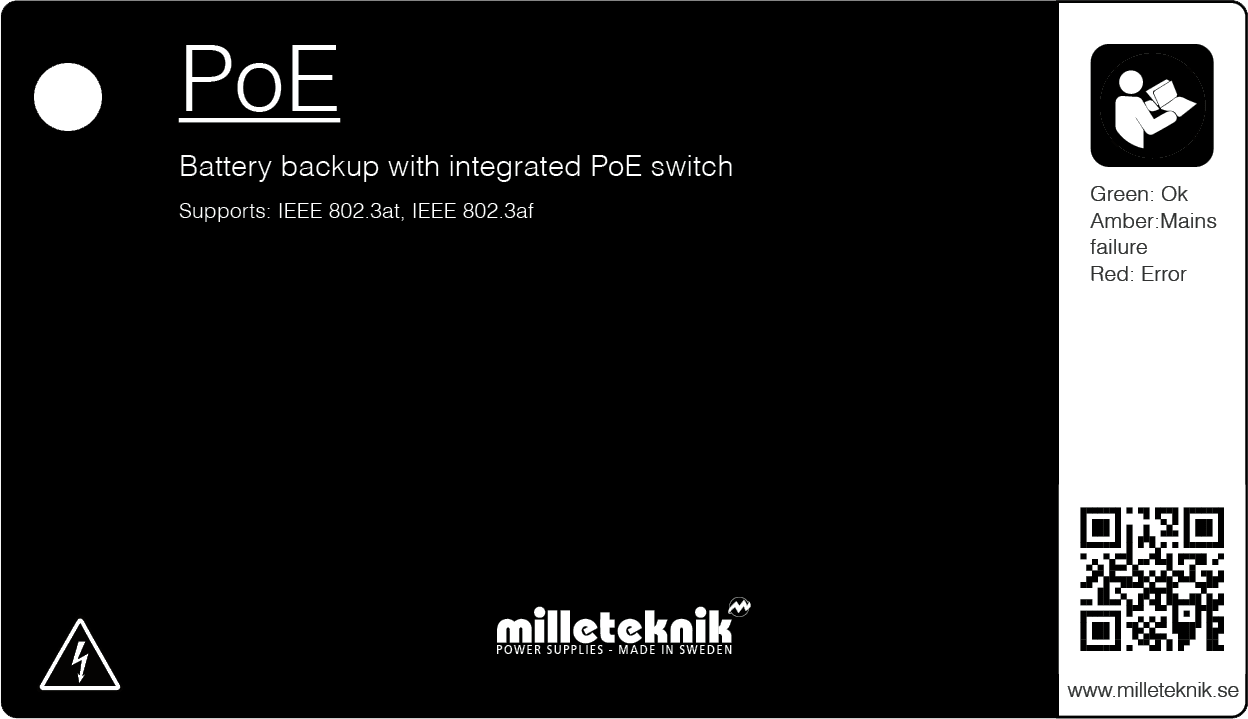

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Tabell 23. Indikeringsdioden visar.

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Fast gult sken

Nätavbrott.

Fast rött sken

Batteri är ej anslutet / säkring har löst ut.



Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Obs!

Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Underhåll

Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.

Batteribyte

  • Bryt, om möjligt, nätspänning vid batteribyte.

  • Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.

  • Tag bort batterisäkring mellan batterier.

  • Sätt fast de nya batterierna.

  • Anslut batterikablarna på samma sätt som tidigare.

  • Sätt fast batterisäkring mellan batterier.

  • Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.

  • Mät batterispänning. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.

Produktblad - strömförsörjning / batteribackup

Produktblad

PoE

Figur 5. PoE M-switch 4p FLX M
PoE M-switch 4p FLX M

Managed PoE-switch med 4 PoE Portar.



Produktidentifiering

Tabell 24. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

PoE Switch Managed 4p FLX M

FM01N10224P05004PM

51 728 96



Teknisk beskrivning

Strömförsörjning med reservkraft för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter. En plåt för keystonemoduler gör installationen av PoE-enheter enklare. En extra lastutgång för att driva andra 24 V applikationer.

Batterier driver, exempelvis passersystemet, vidare när elnätet går ner.

Plåt för fäste av Keystone moduler.

Konstant utspänning, 24 V (som boostas till 48 V), oavsett batteri eller nätdrift vilket gör att hela batterikapaciteten kan utnyttjas.

För montering på vägg eller i 19" rack.

Tabell 25. Snabbfakta

Snabbfakta

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz

Spänning ut (V)

54,6 V DC, (48 V DC) 27,3 V DC, (24 V DC) Gäller även i batteridrift.

Strömuttag (A)

5 A på 24 V lastutgång

Batterier[a]

2 x 20 Ah

[a] Rekommenderade. Om batterier ingår anges det, annars beställs batterier separat.



Användningsområden

Tabell 26. Användningsområden

Användningsområden

Ja

Nej

IP-kamera, strömmatning

Nätverksanslutna enheter som kan drivas av PoE



Elektriska data

Tabell 27. Elektriska data

Elektriska data

Matningsspänning

230 V AC, +/- 10% , 47 Hz- 63 Hz

Laddström

Beroende på strömuttag. Max 10 A

Verkningsgrad[a]

90%

Standbyförbrukning

1,27 W

Spänning ut

54,6 V DC, (48 V DC) 27,3 V DC, (24 V DC) Gäller även i batteridrift.

Ström (A)[b]

5 A på 24 V lastutgång

Effekt (W)

30,8W per port

[a] Vid nominell last.

[b] Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.



Tabell 28. Säkringar

Säkringar

Elnätssäkring

2,5 A

Lastsäkring

Säkring på matning till PoE-switch : T10A Säkring på lastutgång: 10 A

Batterisäkring

30 A



Tabell 29. Kretskort och egenförbrukning

Kretskort

Egenförbrukning (i batteridrift)

Övr. info

CEO3 48V

32 mA

PoE switch Managed 4p

Uppgift saknas



Lastutgångar

Tabell 30. Lastutgångar

Lastutgångar

Antal lastutgångar

PoE-switch kan driva last till fyra PoE-enheter och moderkort kan driva en (1) 24 V lastutgång för att driva andra applikationer.



Tabell 31. Total maxlast och rekommenderad last.

Total maxlast

Rekommenderad total last[a]

5 A

4 A Gäller 24 V lastutgång och inte PoE-utgångar

[a] Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.



Tabell 32. PoE-utgångar

PoE-utgångar

Antal PoE-portar (RJ-45)

4

PoE-budget

336 W

PoE, effekt per port

30,8 W. (9.02 A)

Antal LAN-portar

2

Nätverksportar/gränssnitt, RJ-45

100 Mbit/s 1000Mbit/s

Styrbar (managed)

Nej Ja



Larm och skydd

Tabell 33. Antal relä som larm kan ges på

Antal relä

Larm via växlande relä

1

[a]

[a] Relä, växlande potentialfria kontakter.



Tabell 34. Larm över kommunikation och på LED på moderkort: CEO3

Larm

Indikering[a].

Fördröjt nätavbrottslarm eller låg batterispänning*

Säkringsfel*

Bortkopplade batterier vid uppstart*

Styrning av larmgräns

Underspänning

✔, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns

*Summalarm

[a] Indikeringsdiod på huvudkort och LED på dörr



Tabell 35. Skydd

Skydd

Ja

Nej

Batteriladdningsskydd / kontrollerad laddning[a]

[b]

Djupurladdningsskydd, se Batteri[c]

Kortslutningsskydd

Överbelastningsskydd/Överspänningsskydd

Övertemperaturskydd

[a] Kontrollerad laddning skyddar och förlänger batteriers livslängd.

[b] Se laddtröm under ELEKTRISKA DATA för batteriladdning.

[c] När djupurladdningsskyddet aktiveras stängs enheten ned och LED slocknar.



Kommunikation och indikeringar

Tabell 36. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation till överordnat system

RJ-45

Se manual för larm som PoE-switch kan ge.

Portstyrning via ansluten dator

Indikeringar

Lysdiod visar information och larm på kretskort och på kapslingens utsida.



Batteri

Tabell 37. Tekniska data - Batterier

Batteri

Rek. batterier[a]

2 x 20 Ah

Batterityp

Underhållsfria AGM-batterier (blysyra)

Djupurladdningsskydd

Aktiveras när systemspänningen sjunker under ca 20 V DC.

[a] Om batterier ingår anges det, annars beställs batterier separat.



Kapsling och mekanik

Tabell 38. Kapsling och mekanik

Kapsling och mekanik

Typ

Universalkapsling för vägg och rack

IP-klass

IP32

Material

Pulverlackerad plåt

Färg

Svart

Höjdenheter

5

Kabelgenomföringar

4 st

Utslagshål

1 st. på baksidan

Lås

✔ 2 st. nycklar medföljer

Fläkt i kapsling



Montering, installation och behörighetskrav

Tabell 39. Montering

Montering

Ja

Nej

19" rack

Vägg



Tabell 40. Installation

Installation

Ja

Nej

Fast installation



Mått, vikt och förpackningsinformation

Tabell 41. Mått

Mått, (BxHxD).

Mått med emballage[a]

224 x 437 x 212 mm

260 x 480x 250 mm

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 42. Vikt

Nettovikt

Vikt med emballage

7,8 kg

8,55 kg



Tabell 43. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Transporttemperatur (utan batteri)

−30 °C till +70 °C

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Lagringstemperatur utan batterier

−15°C till +60 °C



Kontakt

Tabell 44. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-07-08

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 45. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.Utöver den ordinarie garantitiden kan tre (3) års extra garanti köpas till.

Särskilda garantivillkor

Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

5 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 46. Drift

Drift

Data

Övr. info

Miljö

Inomhus, miljöklass 1.

Driftstemperatur (rekommenderad)

+15°C till +25°C

För bästa livslängd på batterier. Högre temperaturer förkortar batteriernas livslängd avsevärt.

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Belastning, nätaggregat

80%

Medelbelastning får ej överstiga 80 % av nätaggregatets märk­kapacitet.

Ventilation, fritt avstånd runt kapslingen.

100 mm

Ventilationsöppningar får inte blockeras eller täckas.

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd.



Tabell 47. Underhåll

Ja

Nej

Intervall

Övr. info

Årligen

Fläkten skall rengöras årligen. Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märk­kapacitet.



Certifieringar och godkännanden

Tabell 48. Godkänd enligt

Uppfyller

Direktiv

PoE

IEEE 802.3af, IEEE 802.3at/30,8 W upp till typ2, klass 4.

CE

CE-märkning enligt (EC) 765/2008

RoHS

RoHS Directive 2011/65/EU, including amendment (EU) 2015/863

EMC

EMC-direktivet 2014/30/EU

El (LVD)

Lågspänningsdirektivet 2014/35/EU



Miljödata

Tabell 49. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

Produkten är designad och konstruerad för lång livslängd, vilket minskar miljöpåverkan över tid. Livslängden – utöver slitagedelar – påverkas bland annat av miljöfaktorer som omgivningstemperatur, oförutsedda belastningar (till exempel blixtnedslag), yttre åverkan och handhavandefel. Våra produkter är moduluppbyggda och kan därför enkelt demonteras och återvinnas. Lämna uttjänta produkter till närmaste återvinningsstation eller skicka dem tillbaka till tillverkaren för miljöriktig hantering.[b]För mer information om återvinning och hantering av uttjänta produkter, kontakta din distributör.

[a] Standbyförbrukning och effekt.

[b] Kostnader som uppkommer i samband med återvinning ersätts ej.



soptunna_atervinning.ai

Tillverkare och ursprungsland

Tabell 50. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Tullstat. Nr.

85044095[b]

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.

[b] Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare.



Bilaga

Reservdrifttid vid batteridrift

Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 51. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation

Fast installation (230 V AC)

Stickkontakt

Övr. info

Sverige

Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.

Norge

Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)

Finland

Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)

Danmark

Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)

Tyskland

All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).



Övrigt

Skillnaden på PoE, PoE+ och PoE++.

Tabell 52. Maxeffekt PoE.

-

PoE

PoE+

PoE++

Kompatibla[a]

-

PoE

PoE, PoE+

Officiellt namn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maxeffekt

15,4 W at PSE

30,8 W at PSE

60 W-100 W

[a] Strömmatningen följer med "uppåt", men inte "ned". En PoE kan aldrig driva en PoE+/PoE++ enhet som kräver mer än 13 W at PD.



Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 53. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte

Tabell 54. Referenstabell batteri: tillverkares angivna livslängd och rekommenderat batteribyte

Batterityp (Design Life)[a]

Batteribytestid i normal drift, +20°C.

Byte vid varm drift, +30°C

Byte vid varm drift, +40°C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15 + år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-07-08



[1] Kort kan skilja sig något beroende på konfiguration.

[2] Kort kan skilja sig något beroende på konfiguration.
