Før du begynner
Informasjon
Les dette først!
Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.
All informasjon kan endres.
Brukerstøtte
Trenger du hjelp med installasjon eller tilkobling? Skann QR-koden for å lese hele manualen.
Du finner svar på mange spørsmål på: www.milleteknik.se gå til ditt produkt for å lese mer, laste ned manualer og annen produktinformasjon.
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support er åpen: mandag-torsdag 08:00-16:00, fredager 08:00-15:00. Stengt 11.30-13.15.
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Link til tekniske spesifikasjoner
Du kan hjelpe oss med å lage bedre produkter
Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.

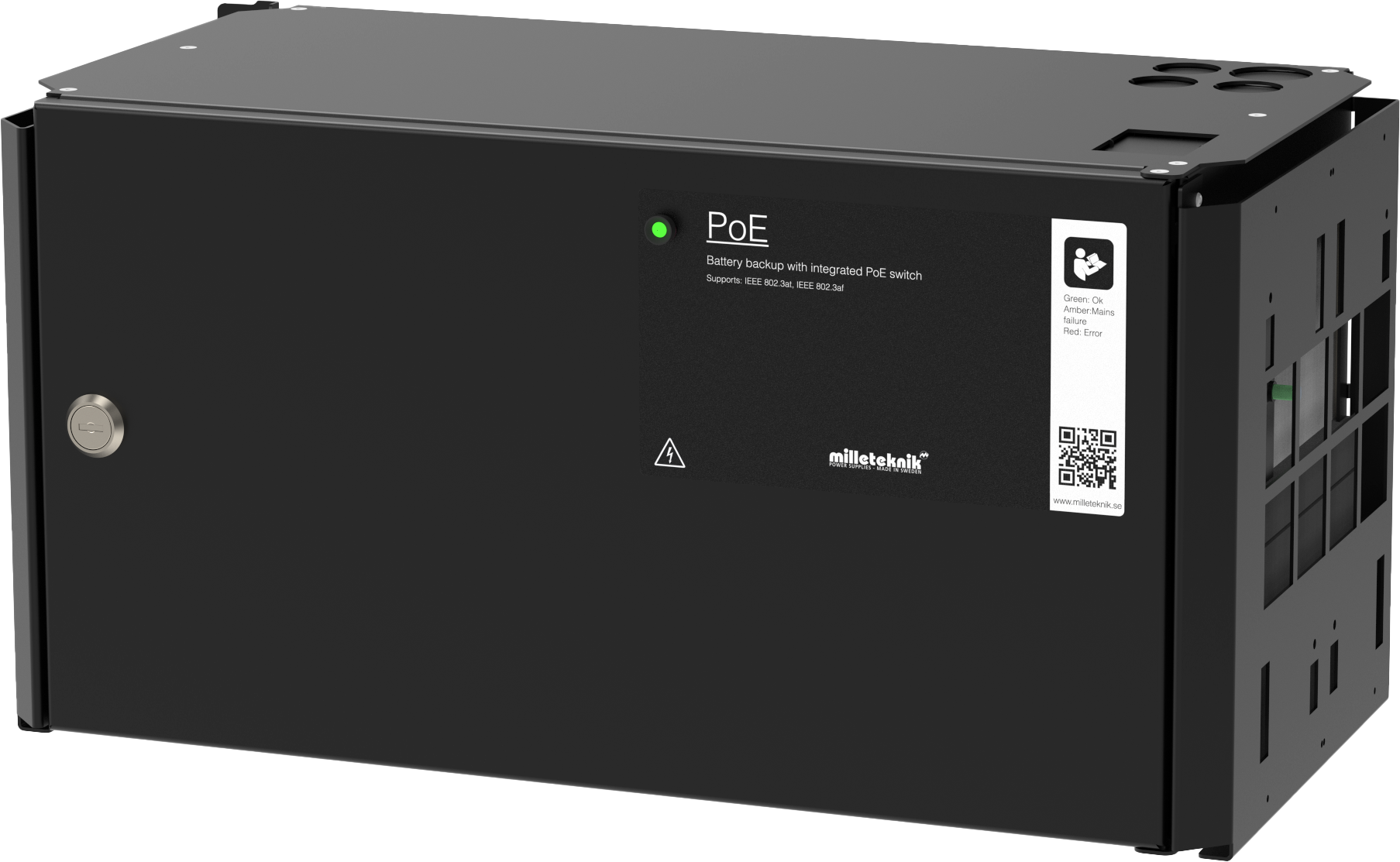

Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.
PoE-switch 4p M, PoE-switch 4p FLX S, PoE-switch 4p FLX M, PoE-switch 8p FLX M og PoE-switch 16p FLX M er for sikkerhetssystemer hvor enkel, pålitelig strømforsyning med batteribackup og PoE-funksjon er nødvendig. De har noe vi kaller «kontrollert lading», som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 1 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig.
PoE M-switch 4p FLX M, PoE M-switch 8p FLX M og PoE M-switch 16p FLX M samsvarer med 802.3at type2 klasse 4. PoE-switchen administreres, det vil si at det er mulig å kontrollere bryteren via programvaregrensesnittet. Produktene har noe vi kaller "kontrollert lading", som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 4,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig. Produktet har 24 V batterispenning som økes opp til 48 V for å drive PoE-bryteren. Det er en belastningsutgang på hovedkortet som gir 24V, dette gjør at enheten kan brukes til å drive andre applikasjoner som dørlåser osv. på den ene belastningsutgangen. Det er viktig å beregne belastningen nøyaktig slik at enhetens spesifikasjoner ikke overskrides. Batteriboks kan kobles til for lengre backup-tid.

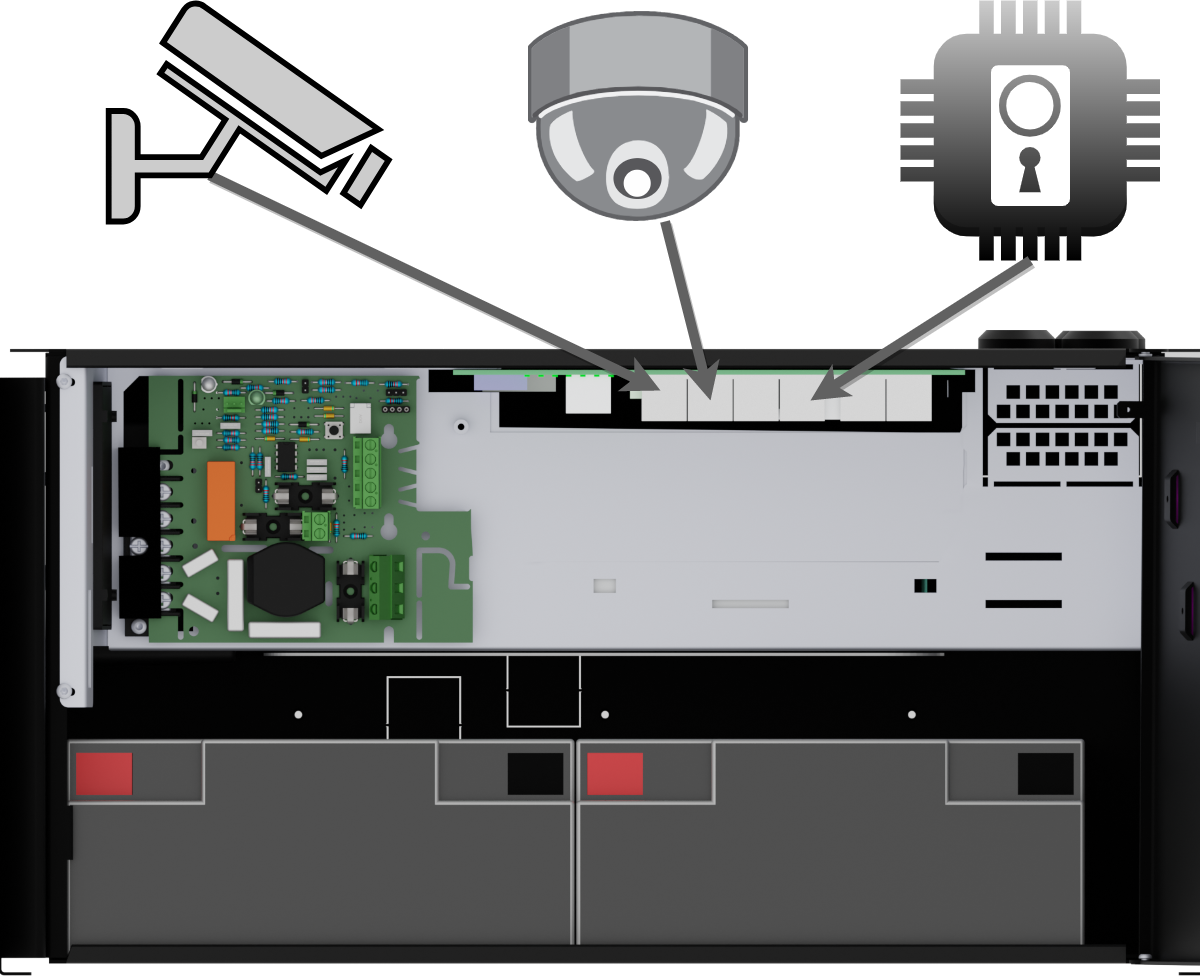

PoE driver enheter koblet til strømforsyningen
 |
PoE kan drive for eksempel overvåkingskameraer, dørsensorer og mer.
Enheter som skal drives via PoE kobles til porter for PoE.
Enheter som ikke trenger å betjenes med PoE i porter for LAN kan kobles til switchen.

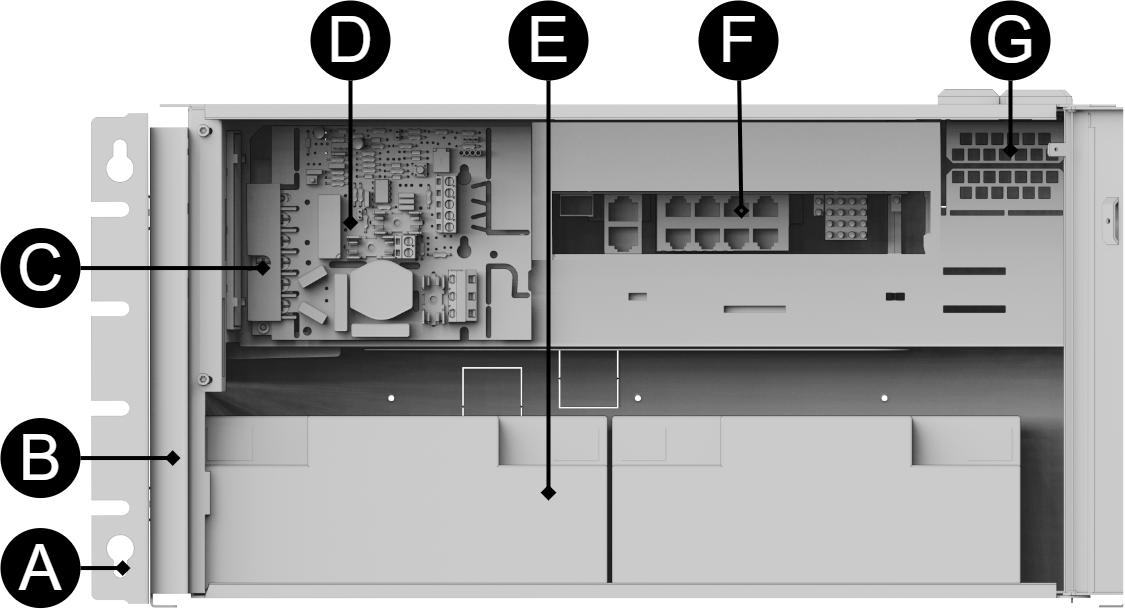

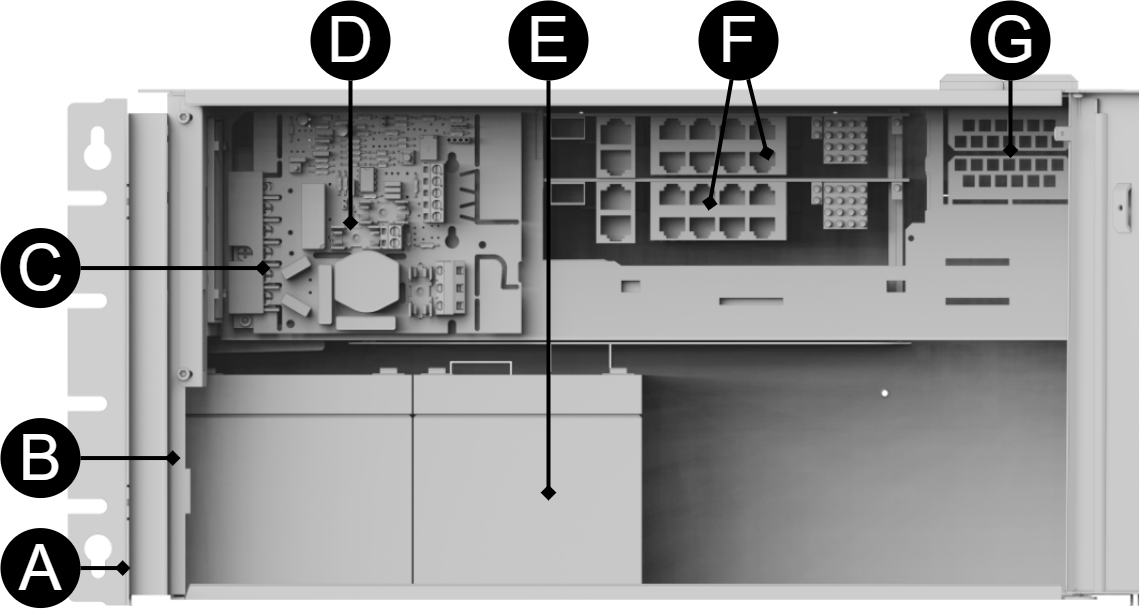

Komponentoversikt PoE FLX M
Symbol | Forklaring |
|---|---|
A | Braketter, vendbare. |
B | Hus i pulverlakkert metallplate. |
C | Strømforsyning, (sitter under hovedkortet). |
D | Hovedkort. |
E | Plass til batterier. |
F | PoE-svitsj, antall kort og porter varierer med konfigurasjonen. |
G | Kabelinnføringer. |

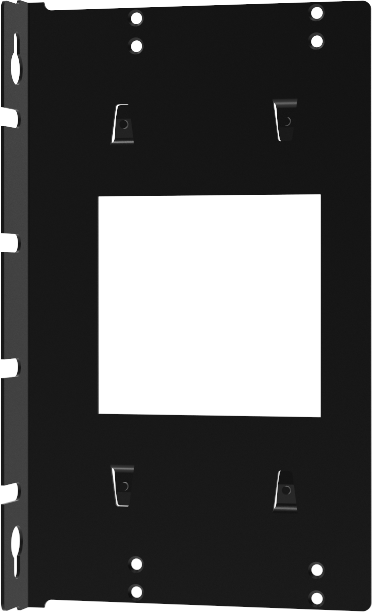

Installasjon av konsoll
Brakett er vendbart og kan monteres på to måter. Det følger med konsoller til enheten.
 |
Batterier – sette i og koble til

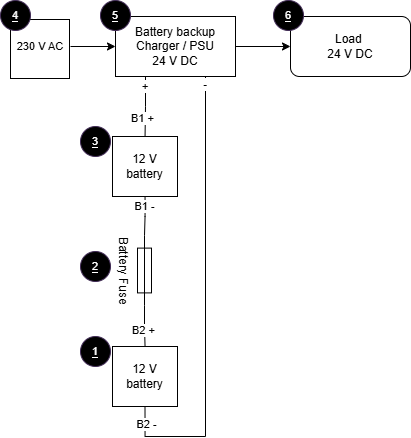

Skjema - Innkobling av batterier, 24 V
Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.
1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
Koble til batterisikring.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.
Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.
Nei. | Forklaring |
|---|---|
1 | Batteri 2. |
2 | Batterisikring. |
3 | Batteri 1. |
4 | Innkommende nettspenning, 230 V AC. |
5 | Likrikter 24 V DC. |
6 | Last, 24 V DC. |

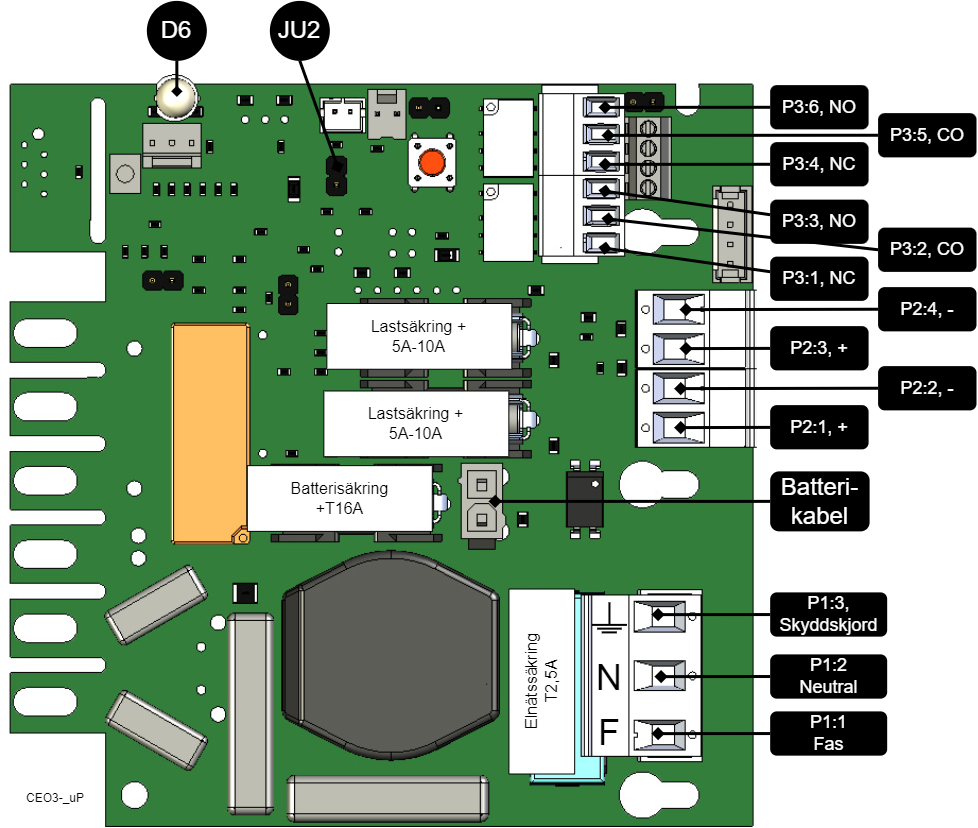

Hovedkortbeskrivelse

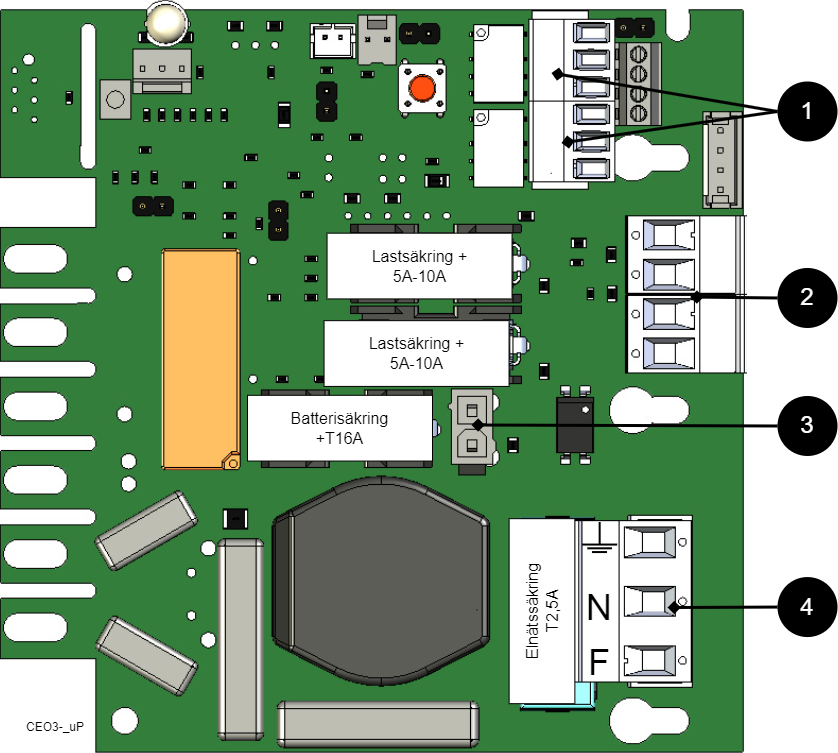

Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
På kretskortet | Forklaring |
|---|---|
D6 | Indikatordiode. |
JU2 | Jumper for alarmstyring. Senker alarmgrensen ved brobygging. |
P1:1-3 | Nettforbindelse, F, N, PE. |
P2:1-2 | Last ut, + / -. |
P2:3-4 | Last ut, + / -. Intern tilkobling til PoE-svitsj. |
P3:1-3 | Alarmutgang, NC, CO, NO. |
P3:4-6 | Alarmutgang, NC, CO, NO. |
Koble til alarm på P3
Alarm kobles til klemme P3
P3:1-6 | Forklaring |
|---|---|
Strømbruddsalarm | |
P3:1 | NC |
P3:2 | CO |
P3:3 | NO |
summer alarm* | |
P3:4 | NC |
P3:5 | CO |
P3:6 | NO |
Totalalarm: Ødelagt sikring ved belastning, ødelagt sikring fra eksternt fordelingstavle, ødelagt batterisikring, lav batterispenning i batteridrift, batterier ikke tilkoblet, overspenning.

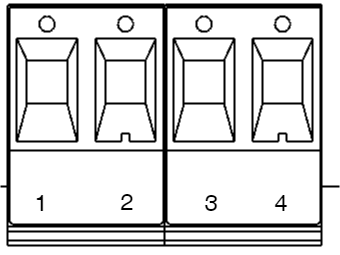

Koble til last
Nummer på kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1 +. |
P2:2 | Tilkobling for last 1 -. |
P2:3 | Tilkobling for last 2 +. |
P2:4 | Tilkobling for last 2 -. |
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Fare
Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2
Koble strømnett til hovedkort med terminalblokk
Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-
Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til
Sikre F og N med kabelbånd.
Viktig
beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon
Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.
Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.
Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.
Bokstav | Forklaring |
|---|---|
L | L=Line |
N | Null |
PE | Vernejord |
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
| F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Kan min PoE utvides med flere porter?
Produkt | PoE-bryter installert | Kan flere PoE-svitsjer installeres? |
|---|---|---|
PoE M-switch 8p FLX M | En åtte ports PoE-svitsj | Nei, bruk PoE M-switch 16p FLX M. |
PoE M-switch 16p FLX M | To åtte-porters PoE-svitsjer | Nei. |
Idriftsettelse – slik starter du enheten
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
Koble til batterier.
Koble til / slå på sikringer.
Plugg inn PoE og andre belastninger.
Skru fast strømkabel i terminalblokken, og monter terminalblokken på hovedkortet.
Slå på nettspenning.
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.

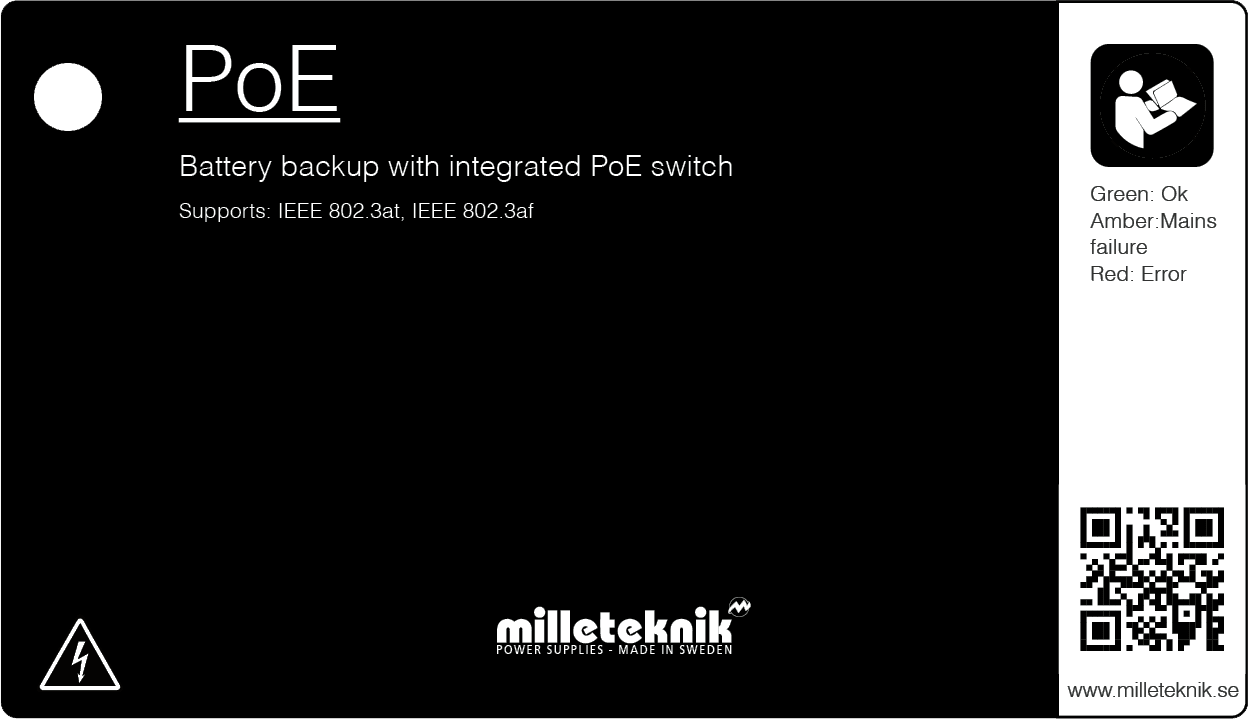

Alarm vises på dør / LED
Ved normal drift lyser LED-en grønt.
 |
Alarm som vises på dør / LED | Forklaring |
|---|---|
Lyser grønt | Normal drift. |
Lyser gult | Strømbrudd. |
Lyser rødt | Batteriet er ikke tilkoblet / sikringen har løst ut. |
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.
Notat
Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Batteribytte
• Bryt nettspenningen ved batteribytte, om mulig.
• Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.
• Fjern batterisikring mellom batterier.
• Sett inn og fest de nye batteriene.
• Koble til batterikablene på samme måte som de forrige.
• Fest batterisikringen mellom batterier.
• Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.
• Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
PoE produktblad / tekniske data
PoE-svitsj med 8 PoE-porter.
PoE-svitsj med 16 PoE-porter.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PoE Switch 16p FLX M | FM01N10224P01016PM | 51 728 98 |
PoE Switch 8p FLX M | FM01N10224P01008PM | 51 728 97 |
Teknisk beskrivelse
Strømforsyning med backup-strøm til å drive PoE-enheter som overvåkingskameraer og andre PoE-drevne enheter. En plate for keystone-moduler gjør installasjonen av PoE-enheter enklere En ekstra belastningsutgang for å drive andre 24 V-applikasjoner.
Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.
Plate for festing av keystone-moduler.
Konstant utgangsspenning, 24 V (som er forsterket til 48 V), uavhengig av batteri- eller strømdrift, som gjør at full batterikapasitet kan brukes.
For montering på vegg eller i et 19" stativ.
Raske fakta | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning (V) | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut (V) | 54,6 V LIKESTRØM, (48V DC) 27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Strømutgang (A), maks belastningsstrømutgang. | 5 A på 24 V belastningsutgang | ||||||||||||||||||||||||||||||||||||||||||||||||
Batterier[a] | 2 x 20 Ah | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat | |||||||||||||||||||||||||||||||||||||||||||||||||
Bruksområder
Bruksområder | Ja | Nei |
|---|---|---|
IP-kamera, strømforsyning. | ✔ | |
Nettverksenheter som kan drives av PoE. | ✔ |
Elektriske data
Elektriske data | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Ladestrøm | Avhengig av strømuttaket. Maks 10AMaks 13,5 A | ||||||||||||||||||||||||||||||||||||||||||||||||
Effektivitet[a] | 90% | ||||||||||||||||||||||||||||||||||||||||||||||||
Standby-forbruk | 3,38 W | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut | 54,6 V LIKESTRØM, (48V DC) 27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Nåværende (A)[b] | 5 A på 24 V belastningsutgang | ||||||||||||||||||||||||||||||||||||||||||||||||
Effekt (W) | 30,8 W per port | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ved nominell belastning. [b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks. | |||||||||||||||||||||||||||||||||||||||||||||||||
sikringer | |
|---|---|
Beskyttelse av strømnettet | 2,5A |
Lastsikring | Sikring på forsyning til PoE-bryter (8p)Modell: T10A Lastutgangssikring: 10 ASikring på forsyning til PoE-bryter (16p): 13,5 A |
Batterisikring | 30A |
Kretskort | Selvforbruk (i batteridrift) | Annet. info |
|---|---|---|
CEO3 48V | 32 mA | |
PoE-brytere 8p | 56 mA |
Last utganger
Last utganger | |
|---|---|
Antall lasteutganger | PoE-bryteren kan drive belastning. Lastutgang for å drive andre applikasjoner PoE-bryteren kan drive belastning til åtte PoE-enheter og hovedkort kan drive en (1) 24 V belastningsutgang for å drive andre applikasjoner. |
POE-utganger | |
|---|---|
Antall PoE-porter (RJ-45) | 8 16 |
PoE budsjett | |
POE budsjett/maks effekt per port | ! ! 1630,8 W. |
Antall LAN-porter | 4 |
Nettverksporter/grensesnitt, RJ-45 | 100 Mbit/s 1000 Mbps |
Administrert | Nei Ja |
Alarm og beskyttelse
Alarmer | Indikasjon[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Alarm for forsinket strømbrudd eller lav batterispenning* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Sikringsfeil* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Frakoblede batterier ved oppstart* | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Alarmgrensekontroll | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Underspenning | ✔, Gløder rødt i tilfelle strømbrudd til batterispenningen faller under alarmgrensen | ||||||||||||||||||||||||||||||||||||||||||||||||
* Sumalarm | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Indikasjonsdiode på hovedkortet og LED på døren | |||||||||||||||||||||||||||||||||||||||||||||||||
Alarm og beskyttelse | Ja | Nei | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Batteriladningsbeskyttelse/kontrollert lading[a] | ✔ Batteriene lades med maksimalt 0,5 A.[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
✔ | |||||||||||||||||||||||||||||||||||||||||||||||||
Kortslutningsbeskyttelse | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overbelastningsbeskyttelse/Overspenningsvern | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overtemperaturbeskyttelse | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Kontrollert lading beskytter og forlenger batteriets levetid. [b] Fabrikkinnstilling. Justerbar i PowerWatch [c] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kommunikasjon og indikasjoner
Kommunikasjon og indikasjoner | Ja | Nei | Annet. info. |
|---|---|---|---|
Kommunikasjon | ✘ | ||
Indikatorer/lysdioder | ✔ | LED viser informasjon og alarmer på kretskort og på utsiden av huset. |
Batteri
Innkapsling og mekanikk
Innkapsling og mekanikk | |
|---|---|
Type | Universelt kabinett for vegg og stativ |
IP-klasse | IP32 |
Materialer | Pulverlakkert ark |
Farge | Svart |
Høydeenheter | 5 |
Kabelgjennomføringer | 4 stk |
Utslagshull | 1 stk. på baksiden |
Låse | ✔ 2 nøkler inkludert |
Vifte i kabinettet | ✔✘ |
Montering, installasjon og kvalifikasjonskrav
Montering | Ja | Nei |
|---|---|---|
19" stativ. | ✔ | |
Veggen. | ✔ |
Installasjon | Ja | Nei |
|---|---|---|
Fast installasjon. | ✔ |
Informasjon om dimensjoner, vekt og emballasje
Netto vekt | Vekt med emballasje |
|---|---|
8 kg | 8,75 kg |
8,2 kg | 8,95 kg |
Emballasje | |
|---|---|
Emballasje | Kartong og støtbeskyttelse i papp. |
Mengde i pakke | 1 stk. |
Emballasjetype (GS1 T0137) | BX-boks. |
Betingelser EUR pall | EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje |
Transportmiljø | Produktet må beskyttes mot kondens og direkte nedbør under transport. |
Transporttemperatur (uten batteri) | −30 °C til +70 °C |
Lagringsmiljø | Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende |
Lagringstemperatur uten batterier | -20° C til +60° C |
Kontakt
Avdeling | |
|---|---|
Sentralbord | 031-340 02 30 |
Støtte og tekniske problemer | support@milleteknik.se |
Salg | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adresse | Ögärdesvägen 8B, 433 30 Partille |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-08
Overholdelse og overholdelse av forskrifter
Leveringstid, garanti og vilkår
Leveringstid, garanti og vilkår | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantiperiode[a] | Produktet har to (2) års garanti mot produksjonsfeil.I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes. | ||||||||||||||||||||||||||||||||||||||||||||||||
Spesielle garantibetingelser | Batterier og slitedeler dekkes ikke av garantien. Se også generelle vilkår og betingelser. | ||||||||||||||||||||||||||||||||||||||||||||||||
Generelle vilkår og betingelser | ALEM09 med unntak, se: www.milleteknik.se/betingelser/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr | ||||||||||||||||||||||||||||||||||||||||||||||||
Levering og lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveringstid[b] | Eller etter avtale. Levering fra fabrikk, transporttid er lagt til. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde. [b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift og vedlikehold
Drift | Data | Annet. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljø | Innendørs miljøklasse 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (anbefalt) | +15° C til+25° C | For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig. | |||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillatt)[a] | +5° C til+40° C | Klasse 1 i henhold til EN 50131-6/EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Last, strømforsyning | 80% | Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilasjon, fri avstand rundt kabinettet. | 100 mm | Ventilasjonsåpninger må ikke blokkeres eller tildekkes. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nei | Intervall | Annet. info |
|---|---|---|---|
✔ | Årlig | Viften skal rengjøres årlig. Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet. |
Sertifiseringer og godkjenninger
Samsvarer med | Direktiver |
|---|---|
PoE | IEEE 802.3af, IEEE 802.3at/30,8 W opp til type2, klasse 4. |
C.E. | CE-merking i henhold til (EC) 765/2008 |
RoHS | RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863 |
EMC | EMC-direktiv 2014/30EU |
Elektrisk (LVD) | Lavspenningsdirektivet: 2014/35/EU |
Miljødata
Miljødata | J/N | Información | Annet. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggevaredeklarasjon | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-informasjonsplikt (EF) nr. 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006. | Hvis det er tomt, er produktet ikke dekket. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC-stoffer, CAS/EC | ✔ | Ja, bly, 7439-92-1/231-100-4 | For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler | ||||||||||||||||||||||||||||||||||||||||||||||
Underlagt RoHS-direktivet, (EU) 2015/863) | ✔ | Ja, se DoC på www.milleteknik.se | |||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). | Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriforordningen (EU) 2023/1542 | ✗ | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP nr 2008/98/EF | ✔ | Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF). | Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nei = gull, wolfram, tantal, kobolt. Ja = Tinn | Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør. | ||||||||||||||||||||||||||||||||||||||||||||||
Inneholder nanomaterialer: EF 1272/2008 | ✗ | Produktet inneholder ikke nanomaterialer. | |||||||||||||||||||||||||||||||||||||||||||||||
Økodesign 2009/125/EF | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet 2006/42/EF | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.[b]Kontakt din distributør for mer informasjon. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standby-forbruk og strøm. [b] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke. | |||||||||||||||||||||||||||||||||||||||||||||||||
Produsent og opprinnelsesland
Produsent[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tollstat. | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Opprinnelsesland | Sverige | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket. [b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader. | |||||||||||||||||||||||||||||||||||||||||||||||||
Vedlegg
Driftstid ved batteridrift
Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kvalifiseringskrav, installasjon av nettforbindelse
Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt
Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav
Tillatelseskrav for installasjon | Fast installasjon (230 V AC) | Plugg | Annet. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon. |
Norge | ✔ | ✔ | Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB |
Finland | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret) |
Tyskland | ✔ | ✗ | Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies") |
Diverse
Forskjellen mellom PoE, PoE+ og PoE++.
Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)
Klasse | Type | Temperaturområde |
|---|---|---|
Miljøklasse 1 | Oppvarmet innendørs (type kontor/bolig). | +5° C til+40° C |
Miljøklasse 2 | Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert). | -10° C til+40° C |
Miljøklasse 3 | Beskyttet utendørs. | -25° C til+50° C |
Miljøklasse 4 | Generelt utendørs. | -25° C til+60° C |
Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte
Batteritype (designlevetid)[a] | Batteriutskiftningstid ved normal drift, +20° C. | Utskifting under varm drift, +30° C | Utskifting under varm drift, +40° C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15+ år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold. | |||||||||||||||||||||||||||||||||||||||||||||||||
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-08
