Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Alkuperäiset ohjeet: ruotsi.[1].

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Symbolit

Taulu 1. Symbolin selitys

Symbolit

Nimi

Selitys


Varoitus

Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa


Huomautus

Käytetään täydentäviin tietoihin, jotka selventävät tekstiä.


Huomio / Tärkeää

Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin.


Vinkkejä

Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten.


CE-merkintä

Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen.


Lue käyttöohje

Lue käyttöohje ennen asennusta ja huoltoa.

soptunna_atervinning.ai

Älä hävitä kotitalousjätteeseen

Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen.

Recycle001.svg

Kierrätys

Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti.



Lue tämä ensin!

Ylä- ja alapuolelle tulee jättää 100 mm vapaata tilaa. Ilmanvaihtoa ei saa peittää.

Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Kaikki tiedot voivat muuttua.

Tietoja sertifioitujen yksiköiden lasiputkisulakkeista

Piirilevyn kuormituslähdöissä on lasiputkisulakkeet, joiden laukaisuaika on noin 150 ms. Jos lasiputken sulake laukeaa YKSI kuorman lähtö jännitys kaatuu KAIKKIIN kuorma lähdöt 0 V:iin 150 ms:ksi.

Asentaja on vastuussa siitä, että energiapuskuria on vähintään 150 ms. järjestelmissä, jotka saavat virtaa akusta tai hyväksyvät 150 ms:n sähkökatkon.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

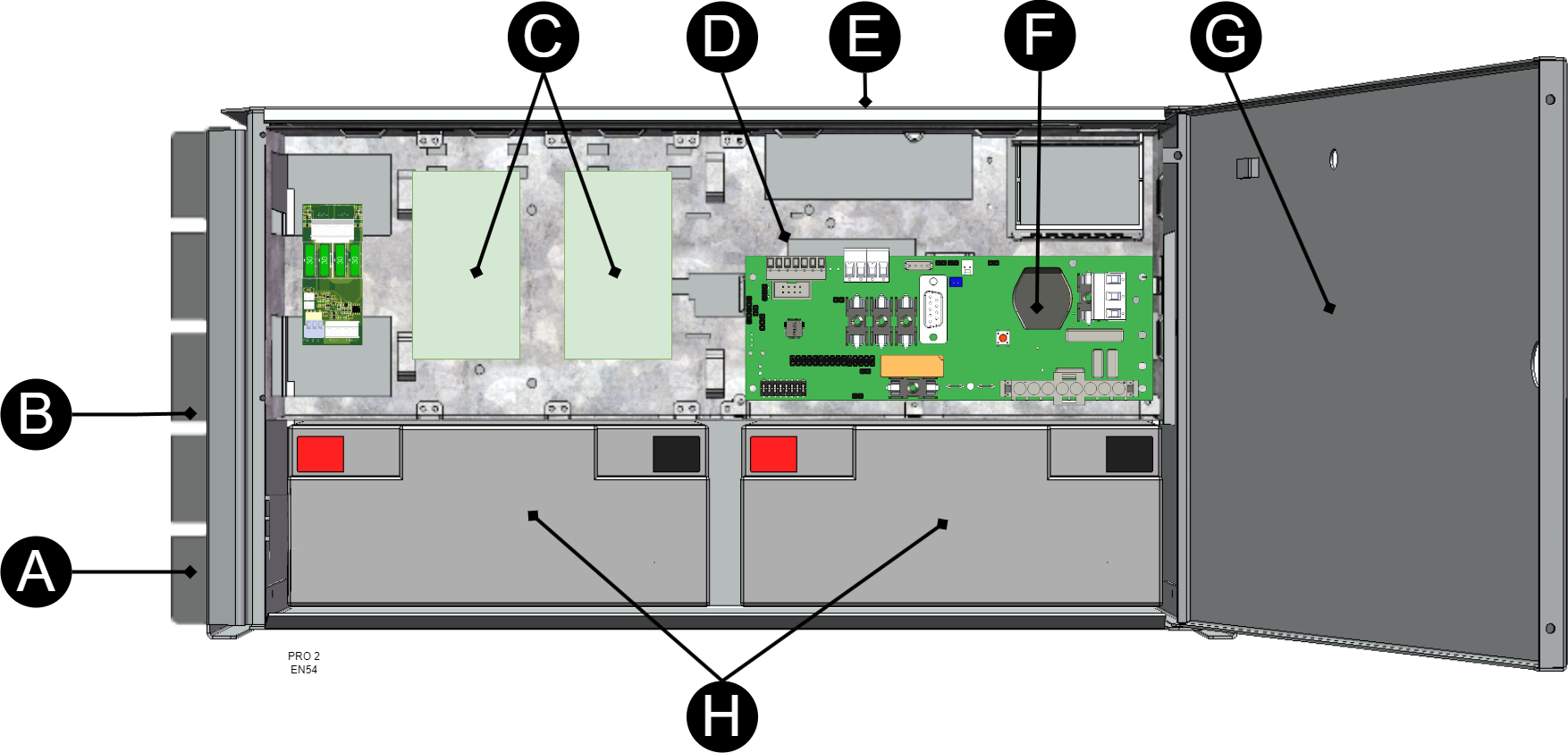

Osaluettelo

Komponenttien yleiskatsaus

Taulu 2. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Kiinnike, käännettävä seinään tai 19" telineeseen asennusta varten.

B

Kaappi jauhemaalattua levyä.

C

Tilaa valinnaisille korteille.

D

Virtalähde.

E

Kaapeliläpiviennit.

F

Emolevy.

G

Lukittava ovi.

H

Paikka akuille.



Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

  • Kotelo on asennettava pystysuoraan.

  • Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.

  • Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Sisäasennus 19" telineeseen

  • Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.

  • Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).

  • Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6

  • Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.

  • Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.

  • Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri

Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus

Taulu 3. Ruuvaa asennettaessa

Kaspling

Numero

Ruuvi[a]

FLXM

4

Betoniruuvi 5,0×40 mm

[a] Asennusruuvi ei sisälly toimitukseen.



Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.

Taulu 4. Konsoli

Kirje

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.



Tärkeää

Akut – sijoitus ja kytkentä

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  3. Kytke akun sulake.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 1. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Taulu 5. Sähköjärjestelmä

Ei.

Selitys

1

Akku 2.

2

Akun sulake.

3

Akku 1.

4

Tuleva verkkojännite, 230 V AC.

5

Tasasuuntaaja 24 V DC.

6

Kuorma, 24 V DC.



Akkujen liittäminen

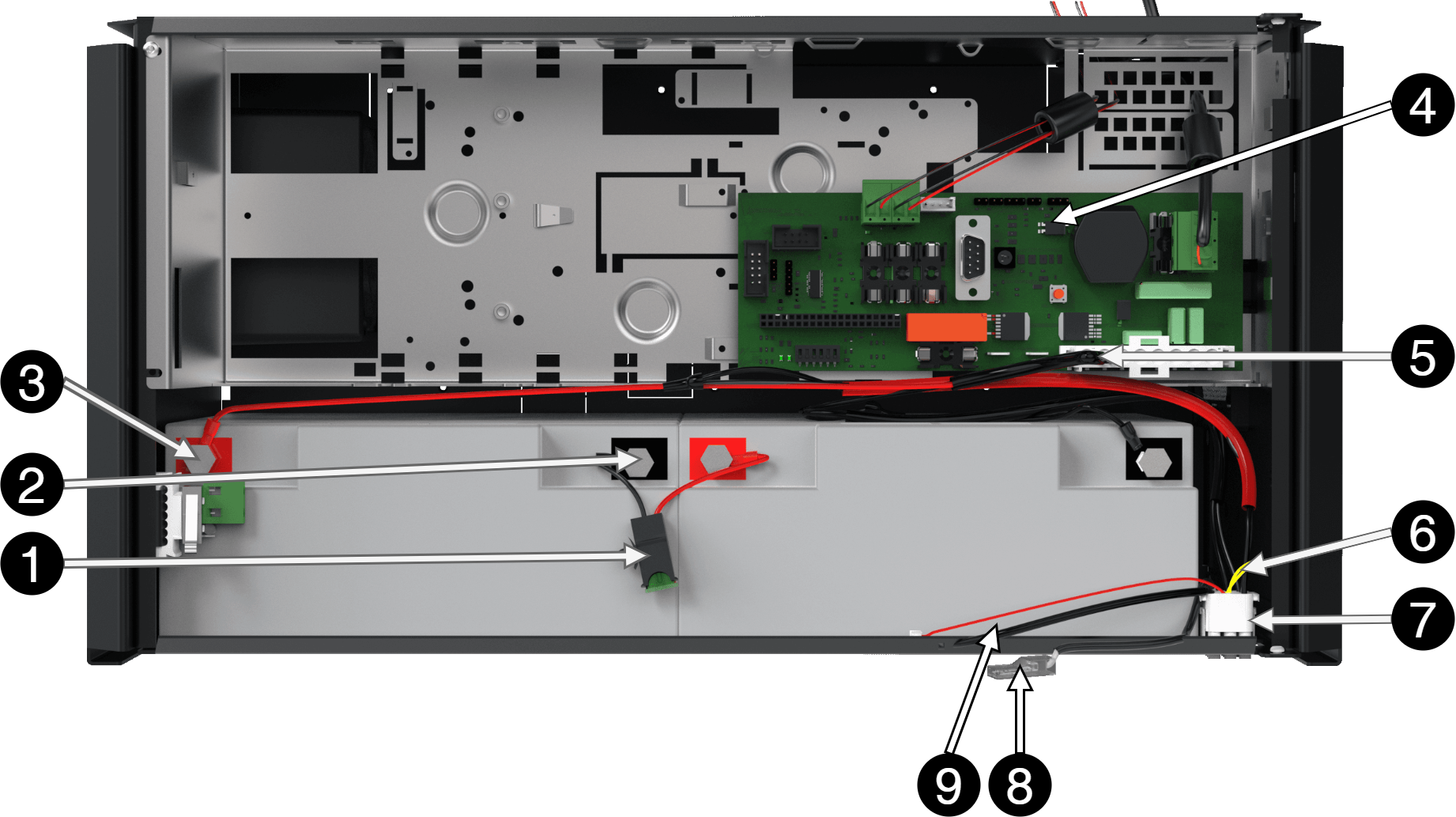

Kuva 2. Akkujen liitäntä standardissa EN54 FLX M.
Akkujen liitäntä standardissa EN54 FLX M.


Taulu 6. Akkujen liittäminen.

Nro

Selitys

1

Jousituksen suojaus.

2

Akun kaapelin miinusnapa alkaen 4.

3

Positiivinen napa akkukaapelille alkaen 4.

4

Emolevy.

5

Emolevyn akkukaapelit.

6

Liitäntä akkukotelon liittämistä varten.

7

Pitäisikö laitteen hälyttää lauenneesta sabotaasikontaktista akkukotelossa? Sitten kaapeli on leikattava. Peukalointikosketin on valinnainen EN54-yksiköissä.

8.9

Hälytyskaapeli akkukoteloon ja kaapeli peukalointikoskettimelle akkukotelossa (valinnainen EN54:lle)



Liitä akun sulake / teräsulake

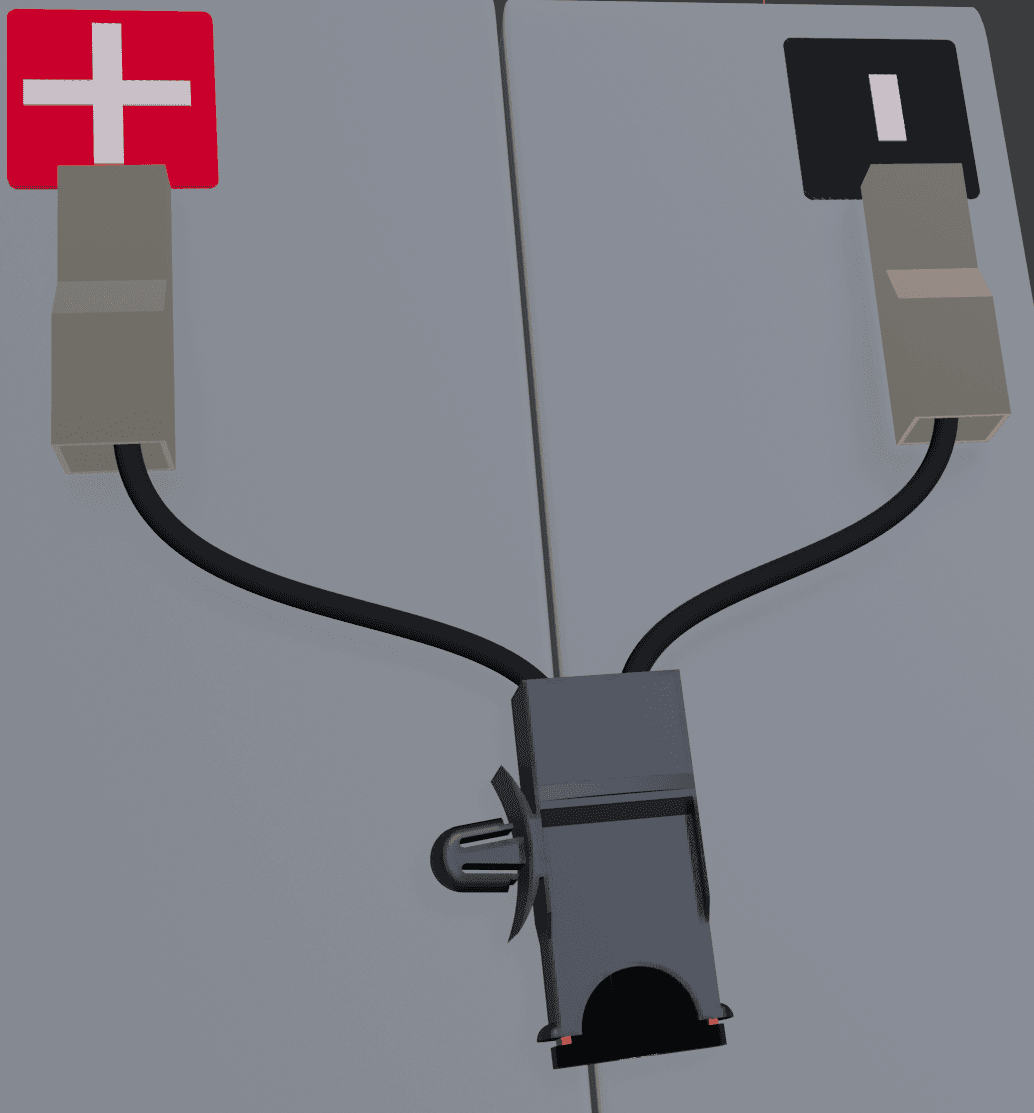

Kuva 3. Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin
Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin

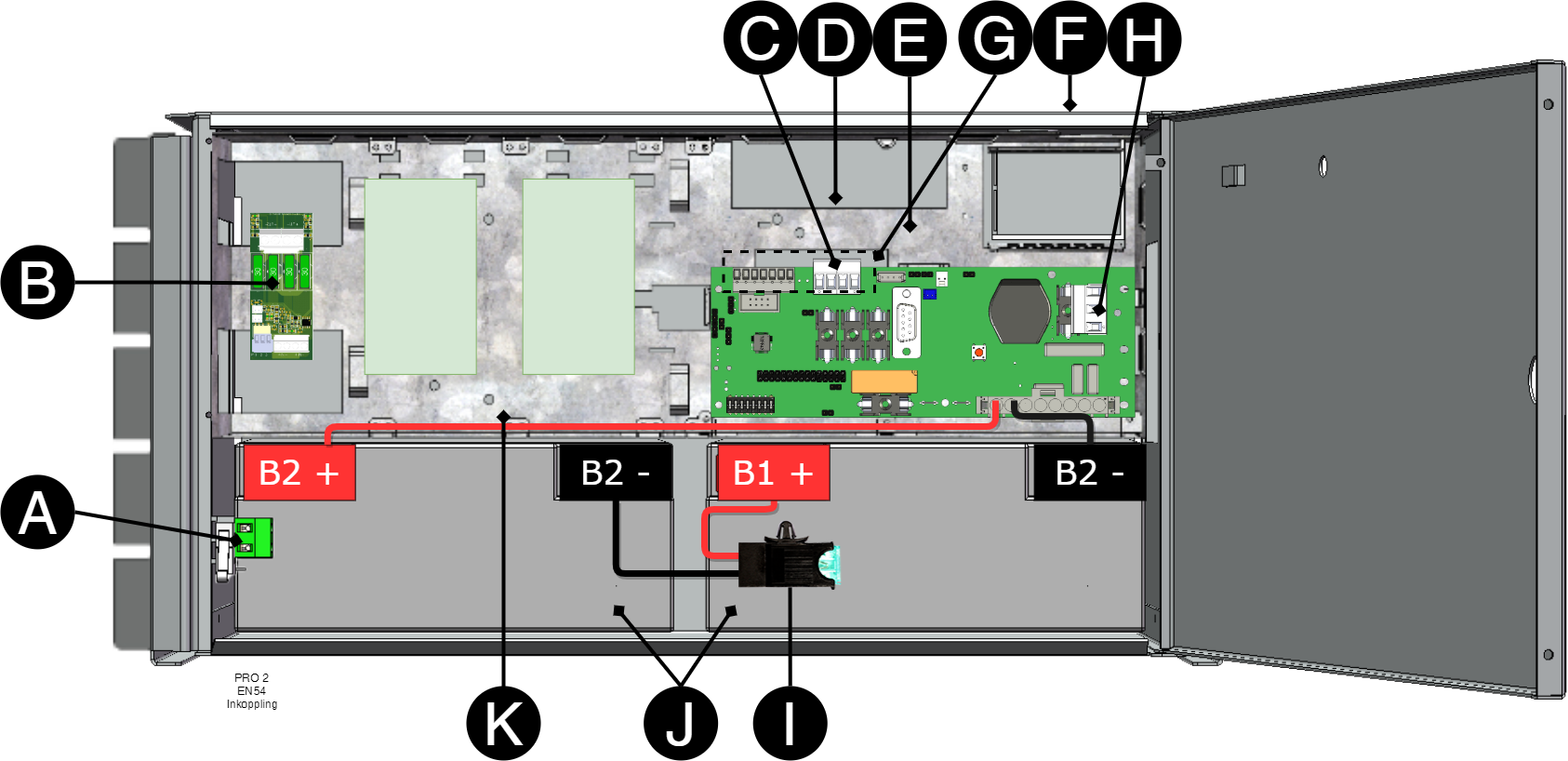

Yhteenveto

Taulu 7. Yleiskatsaus yhteyksistä

Kirje

Selitys

A

Peukalointikytkin. Vaihtoehto EN54-yksiköille.

B

Kuorma on kytketty tähän yksiköille 15 A - 25 A.

C

Kuorma on kytketty emolevyn liittimeen P2:1-4 yksiköille 5 A - 10 A

D

DOLT - Ferriittilohko AGG 24 V:lle. Wurth 742700790 tai vastaava, 2 kierrosta.

E

Virtalähteiden ferriittilohkot asennetaan mahdollisimman lähelle liitäntää virtalähteeseen. Wurth 742700790 tai vastaava, 2 kierrosta.

F

Asentajan on asennettava kuorman ja tiedonsiirron ferriitti.

G

Yksi (1) ferriittisydän toimitetaan yksikön mukana tehtaalla asennettujen lisäksi. Kun vaihdat ferriittiytimen, katso määritetyt ferriitit alla. Ferriittilohko kuormitukseen ja tiedonsiirtoon, Wurth 742700790 tai vastaava, 1 kierros. Lataa ferriitin kautta vain, kun liität kuorman emolevyyn.

H

Tuleva verkkojännite 230 V

I

Tasainen sulake, akun sulake.

J

2 kpl 12 V, 14 Ah akkuja kytkettynä sarjaan.

K

Akun johdotus

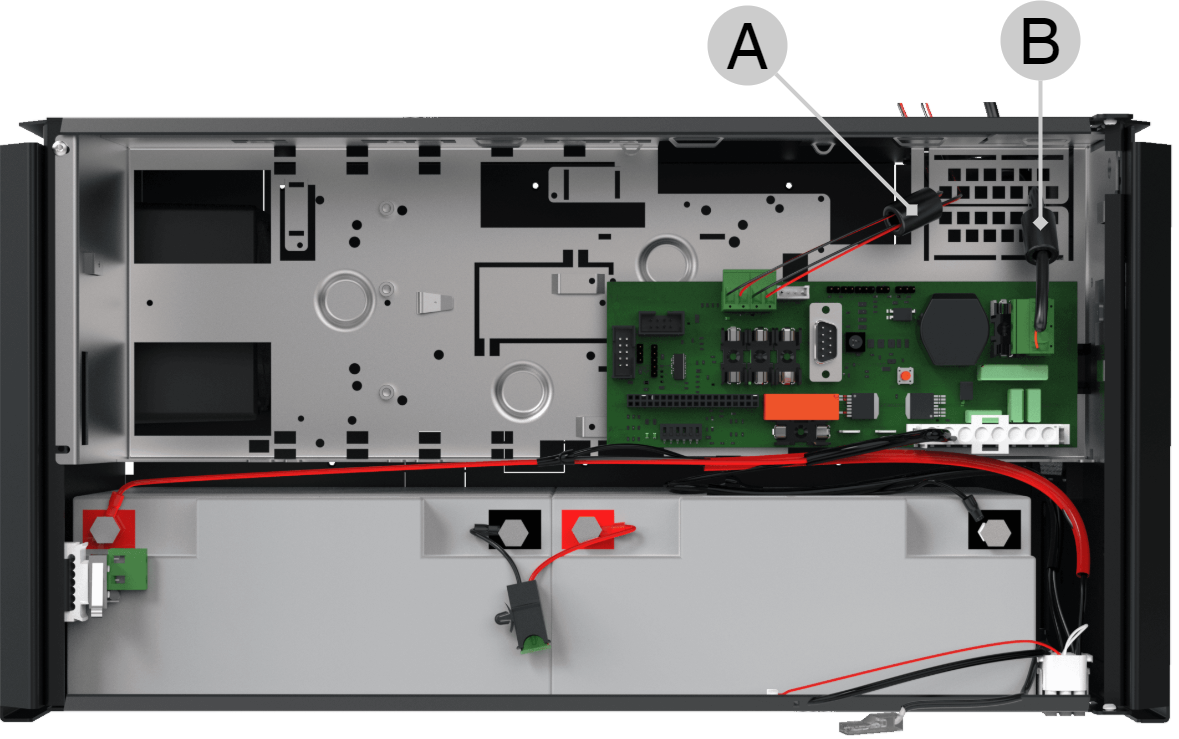

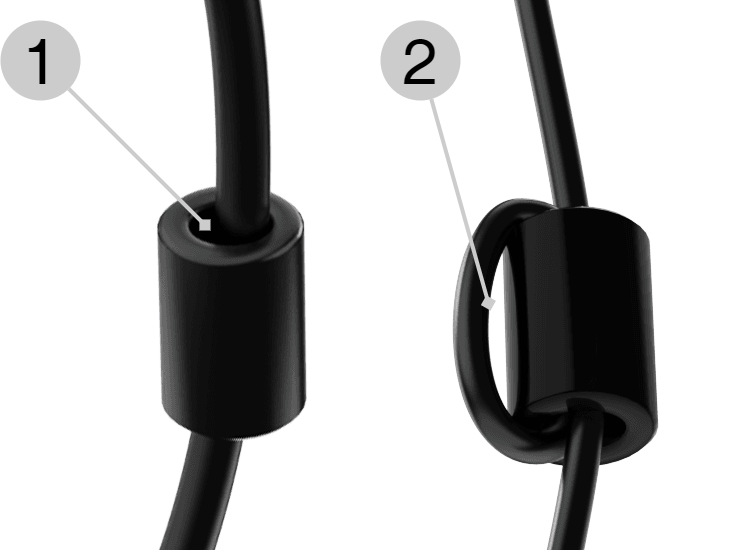

Kuinka ferriitit kiinnitetään kaapeleihin


"Käännös" tarkoittaa, kuinka monta kertaa kaapeli kulkee ferriitin läpi.

Ferriitti voidaan pujota joko verkkokaapelin läpi, tämä lasketaan yhdeksi kierrokseksi (1). Ferriitin läpi kierretty kaapeli lasketaan kahdeksi kierrokseksi (2). Kaksi kierrosta vaimentavat jopa neljä kertaa enemmän kuin yksi kierros. Ferriitit tulee sijoittaa kuormakaapeleihin, (kaksi kierrosta), ulos kaapista, mahdollisimman lähelle holkkia.


EN54-ferriittiä on kierrettävä kaksi kierrosta kuormakaapeleihin (A).

Ferriittiä on kierrettävä yksi kierros virtakaapeliin (B).

Emolevy - kuvaus

Emolevy ohjaa laitetta, jakaa virtaa ja kommunikoi muiden järjestelmien kanssa. Katso lisätietoja teknisistä tiedoista.

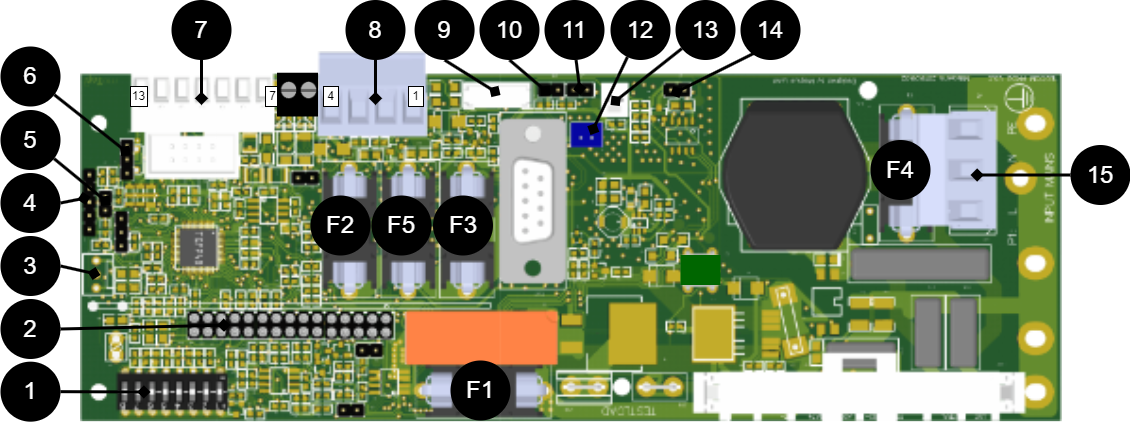

Kuva 4. PRO2 v3
PRO2 v3


Taulu 8. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

Dip SW

Dip-kytkin 1-8

2

J20

Relekortin kytkentä.

3

JU17

Kytkentä ulkoinen merkkidiodi.

4

-

Ohjelmointikontakti.

5

J13

Tietojen palautus akun vaihdon jälkeen.

6

J6

Tiedonsiirtoliitäntä.

9

J29

Liitäntä tuulettimeen.

10

J14

Sabotaasikoskettimen liitäntä.

11

J 3

Sabotaasikoskettimen liitäntä akkukotelosta.

12

J1

Lisäkortin liitäntä.

13

J4

Ulkoisen varokkeen liitäntä (NO).

14

J7/21

Ulkoisen varokkeen liitäntä (NC).

15

P1:1-3

Tuleva verkkovirta (230 V). L, N, PE.



Varokkeet

Taulu 9. Varokkeet PRO2 / PRO2 V3

Varoke

Tyyppi

Selitys

F1

T16A

Virtalähteen varoke.

F2

T250m

Lataa sulake 2 + (P2:3).

F3

T250mA

Lataa sulake 1 + (P2:1).

F4

T4A

Sähköverkon varoke.

F5

T16A

Kuormavaroke 1 - (P2:2:lle)



Varoitus

Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Verkkovirran liittäminen

Kytke verkkovirta emolevyn riviliittimeen.

Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset

Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia

Kiinnitä F ja N nippusiteillä.

Tärkeää

Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.

Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.

Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.

Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.

Kuva 5. Verkkovirran kytkeminen emolevyyn
Verkkovirran kytkeminen emolevyyn

Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.



Taulu 10. Verkkovirran liitännät

Kirjain

Selitys

L

Vaihe

N

Nolla

PE

Suojamaa



Suodatinkondensaattorit

Tuotteet toimitetaan seuraavilla suodatinkondensaattoreilla standardiverkkoihin (TN/TT):

Taulu 11. TN/TT-standardiverkko

Tyyppi

Sijainti

X2

Vaihe — nolla (L — N)

Y2

Phase/Zero - Suojamaa (yksi johdinta kohti)



IT-verkostoituminen

IT-verkot tuottavat korkeampia transientteja, kun järjestelmä toimii vaiheittain. Siksi nykyisen standardin mukaan tarvitaan korkeamman luokan kondensaattoreita

Poistuminen X1/Y1-kondensaattoreista voidaan tehdä, mutta sitten on asennettava ulkoinen transienttisuojaus. IT-verkkoihin asennettaviin laitteisiin on asennettava Milleteknikin salamansuojaus standardien mukaisesti.

Yhdistä kuorma

Maksimivirta

Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 12. Lataa liitännät

Piirilevyillä

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Varo

Kuormia saa kytkeä emolevyyn vain 5 A ja 10 A yksiköissä. Muissa yksiköissä kuorma on kytkettävä tehokortin tai lisäkortin kautta.

Kuorman kytkentä 15 A – 25 A:n yksiköihin

Laitteissa, joissa on tehokortti suurempien virtojen (15 A ja yli) käsittelyyn, kuorma on kytkettävä lisäkortille.

Katso lisäkortin dokumentaatio kuorman kytkemistä varten.

Varoitus

Kuormaa ei saa kytkeä emolevyyn, jos laite on 15 A tai 25 A, koska se tuhoutuu käyttöönoton yhteydessä. Tällä tavalla tuhotut emolevyt eivät kuulu takuun piiriin.

Kuva 6. Tehostekortti
Tehostekortti

Tehokortti lisää 15 A ja 25 A laitteiden virtaa.



Dip-kytkin 1-8

Dip-kytkimessä on useita eri konfigurointitiloja:

Taulu 13. Dip-kytkin 1-8

Dip-kytkin

Verkko- tai akkukäytössä

1

Osoiteasetus ulkoista viestintää varten.

2

Osoiteasetus ulkoista viestintää varten

3

Osoiteasetus ulkoista viestintää varten

4

Osoiteasetus ulkoista viestintää varten

5

Asettaa hälytyksen sähkökatkon viiveestä

6

Asettaa hälytyksen sähkökatkon viiveestä

7

Asettaa hälytysrajan alhaiselle akkujännitteelle akkukäytössä.

8

Sytyttää tai sammuttaa LED-valon.

8 peräkkäin

Suorita akkutesti



Verkkokatkon viive (dip 5-6)

On mahdollista siirtää aikaa, jolloin sähkökatkoshälytys tulee antaa. Käytä matriisia hälytyksen asettamiseen.

Taulu 14. Virtakatkon viive

Hälytykset sähkökatkoksista annetaan, kun:

Dip 5

Dip 6

3 sekuntia

OFF

OFF

30 minuuttia

ON

OFF

60 minuuttia

OFF

ON

240 minuuttia (4 tuntia)

ON

ON



Alhainen akun jännite (dip 7)

Dip: 7:llä on sama toiminto riippumatta siitä, onko laite verkkovirralla vai akkukäytössä tai pidetäänkö peukalointikytkintä painettuna.

Taulu 15. Alhainen akun jännite

Hälytys akun alhaisesta jännitteestä annetaan, kun

Dip 7

22,8 V*

ON

24 V

OFF

*25 % akun kapasiteetista jäljellä.



LED (dip 8)

LED/akkutesti syttyy aina kun luukku on auki.

Dip-kytkin 8=ON sammuttaa LEDin.

Dip-kytkin 8=OFF sytyttää LEDin.

Akkutesti (dip 8)

Akkutestin suorittamiseksi 8:n on vaihdettava tilaa ja viiden sekunnin on kuluttava ennen testin aloittamista.

  • Jos dip 8 alkuperäisessä tilassa on päällä OFF vaihda sitten dip 8 asentoon: ON (odota 5 sekuntia) ja vaihda sitten takaisin asentoon OFF.

  • Jos dip 8 alkuperäisessä tilassa on päällä ON vaihda sitten dip 8 asentoon: OFF (odota 5 sekuntia) ja vaihda sitten takaisin asentoon ON.

Tämä aktivoi akkutestin 3-8 sekunnin kuluttua. Akkutesti kestää noin 6 sekuntia ja sitten LED vilkkuu nopeasti keltaisena. Vanhentuneen akun hälytykset saattavat näkyä akkutestin aikana.

Nollaa dip 8 vasta, kun testi on valmis.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään hyppyjälki J13 (PRO2)

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

Emolevyn hälytyskortti: PRO2

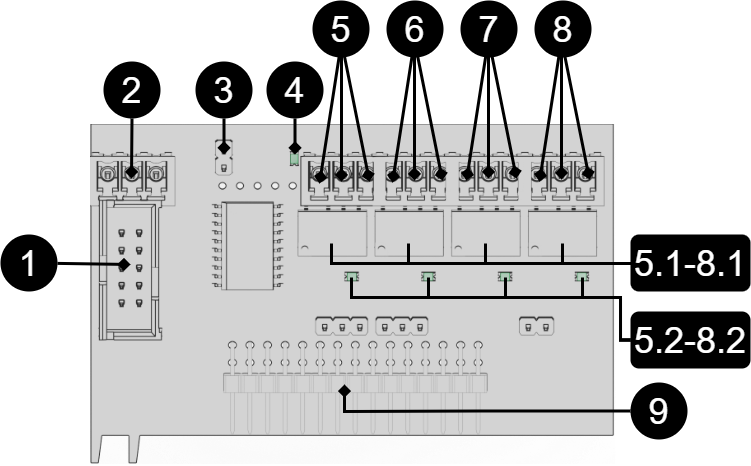

Relekortti - kuvaus, liitännät ja hälytyslähdöt.

  • Kaikkien vikahälytysreleiden on oltava vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.

Tärkeää

Hälytyksen nollauksessa on normaalisti 10 sekunnin viive. Emolevyn ohjelmisto on konfiguroitava eri ajanjaksolle.

Taulu 16. Emolevyn hälytyskortti: PRO2.

Nro

Terminaali nro

Rele on normaalisti päällä.

Hälytyksen tyyppi tai selitys

1

J7

-

Liitäntä RS-232-kaapelille.

2

P4:1

-

RS-232: TxD, tiedot OUT emolevyltä.

P4:2

-

RS-232: RxD, data IN emolevylle.

P4:3

-

RS-232: Maadoitus, älä kytke maadoitusta toiseen liittimeen.

3

J6

-

Matkapusero.

4

D7

-

Merkkivalo, vilkkuu vihreänä normaalin toiminnan aikana.

5,5.1, 5.2

P5:1-3

EI, COM, NC

Peukalointihälytys, (valinnainen EN54:lle). 5.1 Rele. 5.2 LED, palaa vihreänä, kun rele vetää.

6, 6.1, 6.2

P5:4-6

EI, COM, NC

Hälytys: Alhainen järjestelmäjännite. 6.1 Rele. 6.2 LED, palaa vihreänä, kun rele vetää.

7, 7.1, 7.2

P5:7-9

EI, COM, NC

Hälytykset: Sulakevika, laturivian ylijännite, laturivian alijännite, kennovika/ei kytketty akku, alhainen akun jännite verkkokatkon sattuessa ja vanhentunut akku. 7.1 Rele. 7.2 LED, palaa vihreänä, kun rele vetää.

8, 8.1, 8.2

P5:10-12

EI, COM, NC

Sähkökatkon hälytys. 8.1 Rele. 8.2 LED, palaa vihreänä, kun rele vetää.

9

J11

-

Liitäntä emolevyyn.

PRO2-kortilla olevan tiedonsiirron kautta: Kaikki hälytykset ja hälytykset seuraaville: Tuuletinvika, ylilämpötila, alilämpötila, lyhyt akun käyttöaika jäljellä, ylivirta 100 % minuutin keskiarvosta, ylivirta 80 % päiväkeskiarvosta ja ylivirta 175 % sekuntikeskiarvosta.



Käyttöönotto – laitteen käynnistäminen

Suorita kytkennät tässä järjestyksessä

Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.

Tärkeää

Dip-kytkimien asettaminen ja osoitteiden asettaminen - katso online-käyttöoppaasta QR-koodin avulla.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.

Järjestelmätesti

Testaa kytketty laite suorittamalla järjestelmätesti sen jälkeen käyttöönotto.

Tärkeää

Anna akkujen latautua pari tuntia, mittaa kunkin akun jännite yleismittarilla. Jännitteen tulee olla vähintään 12,7 V akkua kohti.

  • Kytke tuleva verkkojännite päälle.

  • Kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Katkaise verkkojännite varmistaaksesi, että laite toimii akkukäytössä ja hälytyksessä.

  • Kaapin ovessa oleva LED ilmaisee, katso hälytystyyppi paneelista.

  • Kytke sisääntuleva verkkojännite, kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Normaali operaatio.

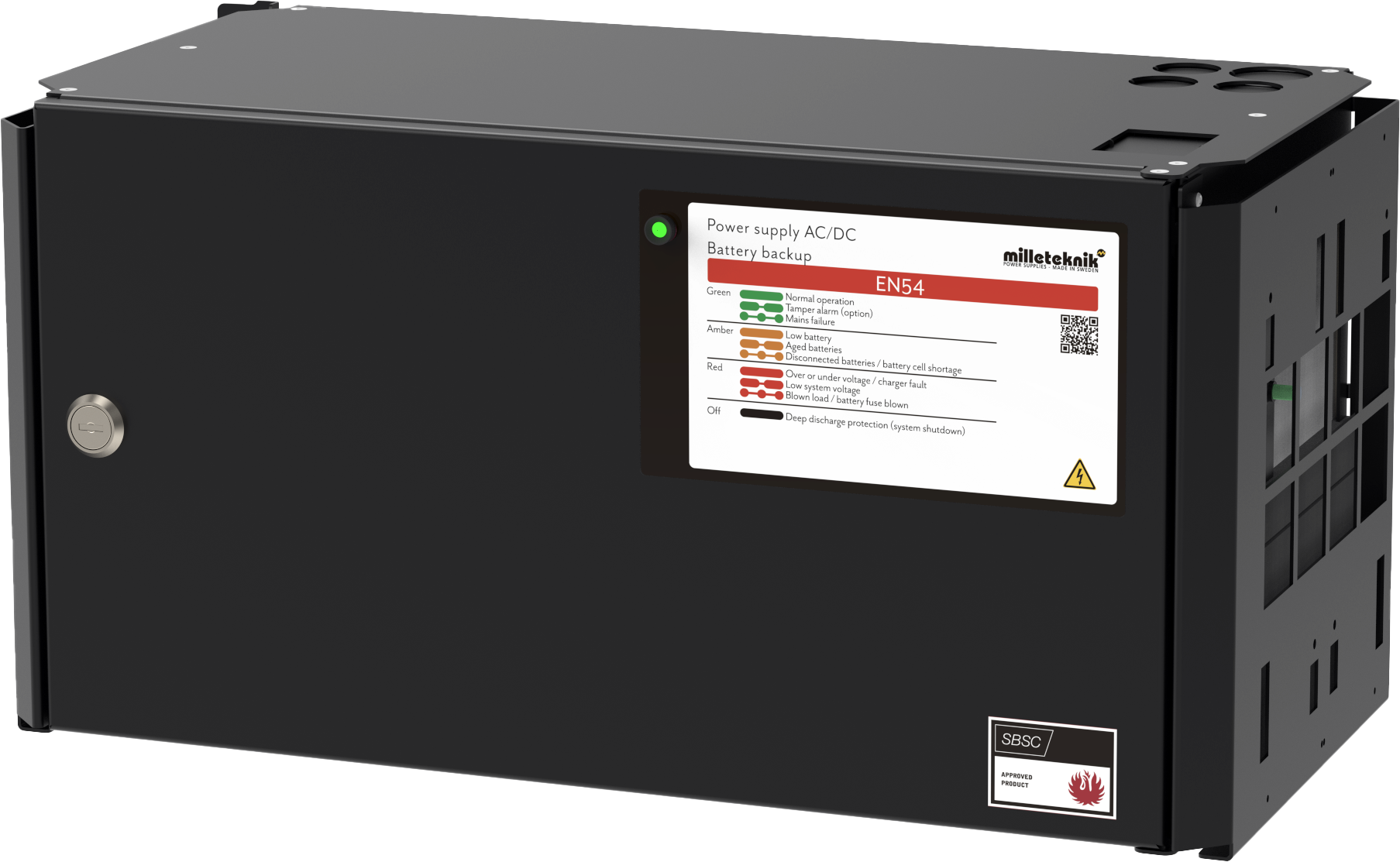

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

Taulu 17. Merkkivalo näyttää.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Sabotaasihälytys (optional).

Nopeasti vilkkuva vihreä

Sähkökatkohälytys.

Keltainen valo

Alhainen akkujännite.

Hitaasti vilkkuva keltainen

Vanhentuneet akut.

Nopeasti vilkkuva keltainen

Irtikytketyt akut / akun oikosulku.

Punainen valo

Yli- tai alijännite tai laturivika.

Hitaasti vilkkuva punainen

Alhainen järjestelmäjännite.

Nopeasti vilkkuva punainen

Kuormavaroke lauennut / akkuvaroke lauennut.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)



Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuoja on aktivoitunut.

Huomautus

Jos merkkivalo vilkkuu 15 sekunnin välein, akut on ladattu täyteen ja lataus on lepovaiheessa akkujen käyttöiän pidentämiseksi. Jos sähkökatko tapahtuu lepovaiheen aikana, laite siirtyy akkukäyttöön normaalisti.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

EN54-4-sertifioitu / SBF110:8 Hyväksytty akkuvarmistus

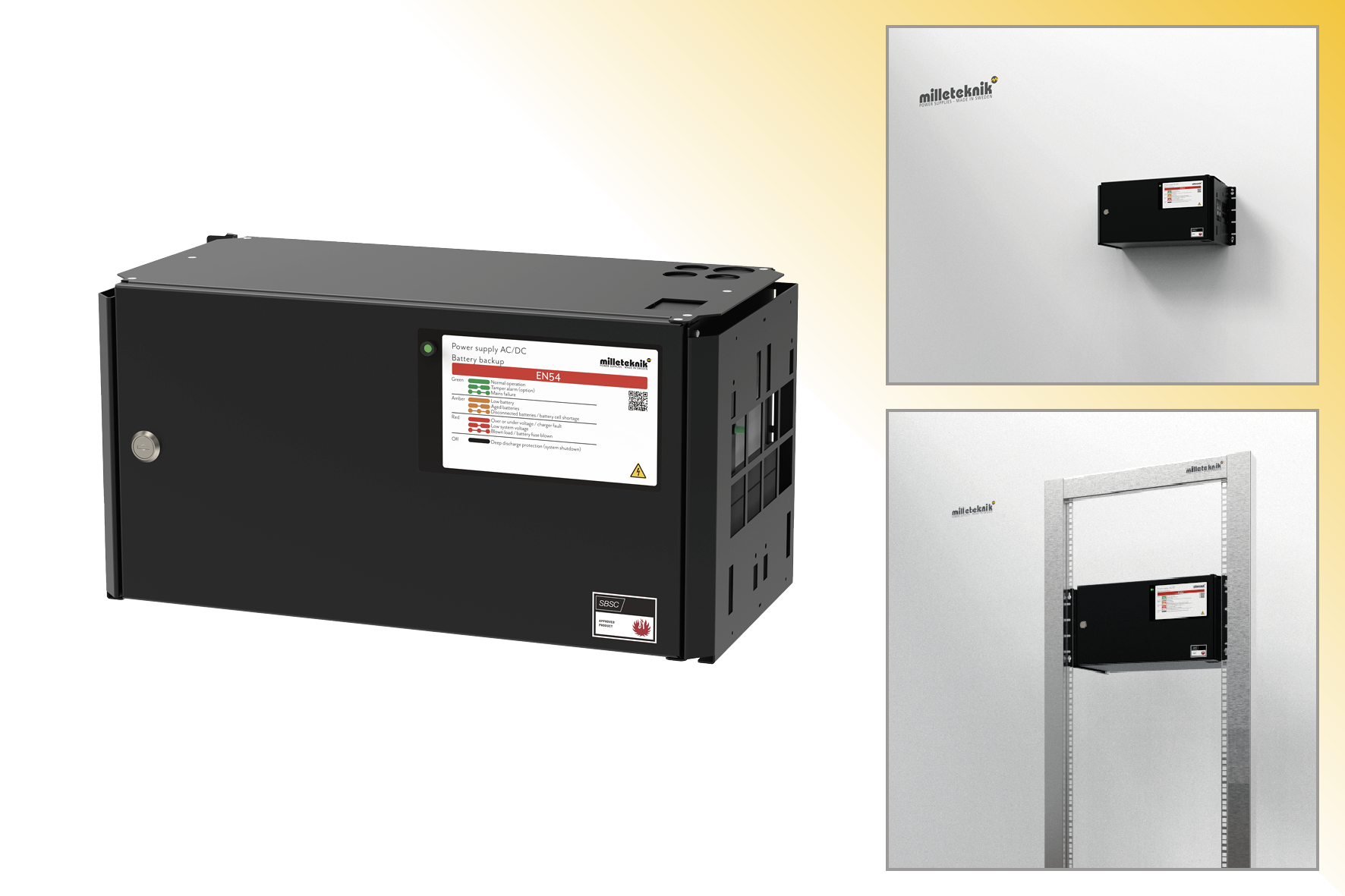

Kuva 7. EN54 FLX M
EN54 FLX M

Varmistusparisto voidaan asentaa seinälle tai 19" telineeseen.



Tuotteen tunnistus

Taulu 18. Nimikeke, osanumero, sähköpostinumero ja varmenteen numero.

Nimikeke

Tuotenumero

E-numero (SE)

EN54 24V 10A FLX M

FM01P20024P100-FI54

52 135 52



Tekninen kuvaus

EN54 virtalähde 24 V DC: n palohälyttimillä. Virtalähteen tasasuuntaaja muuntaa 230 V vaihtovirran 24 V DC: ksi ja antaa virran kaikille palohälytysjärjestelmän tärkeille osille. EN54-virtalähde on sertifioitu käytettäväksi turvallisuusasennuksissa, joiden on oltava EN54-4: n mukaisia ja/tai SBF 110:8. -standardin mukaisia

Esimerkiksi akut ajavat kulkujärjestelmää pidemmälle, kun sähköverkko kaatuu.

Taulu 19. Nopeita faktoja

Pikafaktat

Syöttöjännite (V)

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Lähtöjännite (V)

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Lähtövirta (A), suurin kuormitusvirtalähtö.

10A

Akut[a]

2 x 20 Ah

[a] Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Käyttökohteet

Taulu 20. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Palohälytys

EN54-4 hyväksytyt palohälytysjärjestelmät.

SBF 110:8, SBSC: n hyväksymä palohälytysjärjestelmä.

PowerWatch-yhteensopiva



Sähkötiedot

Taulu 21. Sähkötiedot

Sähkötiedot

Syöttöjännite

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Latausvirta

Enintään 10A

Tehokkuus[a]

87%

Valmiustilan kulutus

5,54 W

Jännite ulos

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Nykyinen (A)[b]

10A

[a] Nimelliskuormituksella.

[b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.



Taulu 22. Sulakkeet

Sulakkeet

Sähköverkon suojaus

2,5A

Kuormasulake

10A

Akun sulake

16 A (emolevyllä) ja 30 A (sulake paristojen välillä)



Taulu 23. Piirilevyt ja virrankulutus

Piirilevyt

Virrankulutus(akkukäytössä)

Lisätietoja

PRO2 ja PRO2v3

< 210 mA

Alle 210 mA, 100 mA ilman virtapiikkiä, kun kaikki ulkoisen hälytyskortin releet on vedetty normaalitilassa.



Kuormituslähdöt

Taulu 24. Kuormituslähdöt

Kuormituslähdöt

Kuormituslähtöjen lukumäärä



Taulu 25. Maksimikuorma ja suositeltu kuorma.

Malli

Suositeltu kokonaiskuormitus (80%)[a]

10 A

8 A

[a] Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi



Hälytys ja suojaus

Taulu 26. Hälytysreleiden määrä

Releiden lukumäärä

Hälytys relelähdöllä?[a]

1

[b]

4

Voidaan antaa neljällä ulostulolla, hälytyskortilla, muuten hälytys näkyy vanhemmassa järjestelmässä.

[a] Rele, potentiaalivapaa vaihtokosketin.Loppu CO/NO.

[b] Rele, vuorottelevat potentiaalittomat koskettimet. Loppu CO/NO.



Taulu 27. Hälytys viestinnästä ja LED-valosta emolevyllä PRO2v3

Hälytykset

Hälytys viestinnän kautta

Indikaatio[a]

Verkon katkos

Sulakkeen vika

Sabotaasinmurtajat

Tuulettimen vika

Laturin vika, ylijännite

Laturin vika, alijännite

Kennovika tai ei kytketty akku

Matala järjestelmän jännite[b].

Alhainen akun jännite tai verkon katkos

Ylikuumeneminen

Alilämpötila

Lyhyt akun käyttöikä jäljellä

Vanhentunut akku

Ylivirta 80%, päivittäinen keskiarvo

Ylivirta 100%, minuutin keskiarvo

Yli nykyinen 175%, toinen keskiarvo

[a] Indikaattoridiodi emolevyllä ja LED ovessa.

[b] Järjestelmän jännite verkkotoiminnassa on alle



Taulu 28. Hälytyksen yleiskatsaus, hälytyskortti PRO2

Hälytykset[a]

Rele 1[b]

Rele 2[c]

Rele 3[d]

Rele 4[e]

Verkon katkos

-

-

-

Sulakkeen vika

-

-

-

Sabotaasinmurtajat

-

-

-

Tuulettimen vika

-

-

-

-

Laturin vika, ylijännite

-

-

-

Laturin vika, alijännite

-

-

-

Kennovika tai ei kytketty akku

-

-

-

Matala järjestelmän jännite[f].

-

-

-

Alhainen akun jännite (<24,0 V DC) tai sähkökatkos

-

-

-

Ylikuumeneminen

-

-

-

-

Alilämpötila

-

-

-

-

Alilämpötila

-

-

-

-

Lyhyt akun käyttöikä jäljellä

-

-

-

-

Vanhentunut akku

-

-

-

Ylivirta 80%, päivittäinen keskiarvo

-

-

-

-

Ylivirta 100%, minuutin keskiarvo

-

-

-

-

Yli nykyinen 175%, toinen keskiarvo

-

-

-

-

[a] Hälytys potentiaalittomassa relekoskettimessa.

[b] Hälytyslähtö 1

[c] Hälytyslähtö 2

[d] Hälytyslähtö 3

[e] Hälytyslähtö 4

[f] Järjestelmän jännite verkkotoiminnassa on alle 24,0 V.



Taulu 29. Hälytys ja suojaus

Hälytys ja suojaus

Kyllä

Ei

Akkujen latauksen suojaus / ohjattu lataus[a]

✔ Paristot ladataan enintään 0,5 A.[b]

Oikosulkusuojaus

Syväpurkaussuoja, katso Akut Akku[c]

Ylikuormitussuojaus/ylijännitesuojaus

Ylikuumenemissuoja

[a] Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää.

[b] Tehdasasetus. Säädettävä PowerWatchissa

[c] Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat.



Viestintä ja indikointi

Taulu 30. Viestintä ja indikointi

Viestintä ja indikointi

Kyllä

Ei

Lisätietoja

Viestintä

Ei tiedonsiirtoa ylätason järjestelmään.

Hälytys alikeskukseen

PowerWatch[a]

Merkkivalot/LEDit

LED-valot ilmaisevat tilat ja hälytykset piirikortilla ja kotelon kannessa.

[a] PowerWatch sisältää kaapelin ja ohjelmiston; tilattava erikseen.




PowerWatch on saatavana lisävarusteena tuotteelle.

Akku

Taulu 31. Tekniset tiedot – Akut

Akku

Suositellut akut[a]

2 x 20 Ah

Akun tyyppi

Huoltovapaat AGM-akut (lyijyakut)

Syväpurkaussuoja

Aktivoituu, kun järjestelmän jännite laskee alle noin 20 V DC.

Muut sopivat akut

Muita paristoja ei saa käyttää, jos todistuksia halutaan säilyttää.

[a] Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Kotelo ja mekaniikka

Taulu 32. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Yleiskotelo seinälle ja telineelle

IP-luokka

IP32

Materiaali

Jauhemaalattu pelti.

Väri

Musta

Korkeusyksiköt

5

Kaapelin läpiviennit

4 kpl

Läpivientiaihio

1 kpl. takana

Lukko

✔ 2 näppäintä mukana

Tuuletin kotelossa

X



Asennus- ja kiinnitysvaatimukset

Taulu 33. Asennus

Asennus

Kyllä

Ei

19" teline.

Seinäasennus.



Taulu 34. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.



Mitat, paino ja pakkaustiedot

Taulu 35. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

224 x 437 x 212 mm

260 x 480 x 250 mm

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 36. Paino

Nettopaino

Paino pakkauksineen

8,4 kg

9,2 kg



Taulu 37. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Kuljetuslämpötila (ilman akkua)

−30 °C... +70 °C

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Varastointilämpötila ilman paristoja

−20 °C... +60 °C



Yhteystiedot

Taulu 38. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-07-08

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 39. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.Tuotteella on viiden (5) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

5 työpäivää. Tai sopimuksella. Toimitusaika lasketaan tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 40. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Sisäympäristöluokka 1.

Käyttölämpötila (suositus)

+15°C... +25°C

Takaa parhaan akun käyttöiän. Korkeammat lämpötilat lyhentävät merkittävästi akkujen käyttöikää.

Käyttölämpötila (sallittu)[a]

+5°C... +40°C

Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti

Virtalähteen kuormitus

80 %

Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta.

Ilmanvaihto, vapaa etäisyys kotelon ympärillä.

100 mm

Tuuletusaukkoja ei saa tukkia tai peittää.

[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.



Taulu 41. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

Vuosittain

Tuuletin on puhdistettava vuosittain. Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta.



Sertifioinnit ja hyväksynnät

Taulu 42. Hyväksynnät

Täyttää

Direktiivit

Päästöt

EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Luokka B, EN61000- 3-2:2001, EN 55032 (korvaa EN 55022)

koskemattomuus

CE.

CE-merkintä (EY) 765/2008 mukaisesti

RoHS

RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863

EMC

EMC-direktiivi 2014/30/EU

Sähköturvallisuus (LVD)

Pienjännitedirektiivi 2014/35/EU



Taulu 43. EN54

Hyväksytty standardin mukaisesti

Kyllä

Ei

EN50131-6

EN 54-4:1997, EN 54-4:1997 /AC: 1999, EN 54-4:1997 /A1:2002 ja EN 54-4:1997 /A2:2006.



Taulu 44. SBF

Täyttää

Kyllä

Ei

SBF 110:8



Taulu 45. Todistukset ja todistusnumerot

Todistuksen numero, SBSC

Nimikeketys SBSC

Nro 18-243

-



Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?
Taulu 46. Voidaanko varmenteita soveltaa, jos valinnainen on asennettu laitteen ulkopuolelle?

Tuotesarja

Sertifiointi

Voidaanko varmenteita soveltaa, jos laitteeseen on asennettu valinnainen?

EN54[a]

EN 54-4 (Tulipalo)

Ei

[a] Sertifikaattien ylläpitämiseksi on käytettävä saman merkin paristoja kuin sertifioinnissa (UPLUS).



EN54-4 selvennys

Ulkoinen liitäntä: Laitteen ulkopuolelle asennetut lisävarusteet tai laitteet eivät vaikuta standardin EN 54-4 -sertifiointiin.

Sisäinen asennus: Standardin EN 54-4 mukaisesti sertifioiduissa laitteissa kotelon sisään ei saa fyysisesti asentaa lisävarusteita, jos todistukset ovat voimassa.

Valinnaiset vaatimukset: Huomaa, että kaikkien sertifioitujen tuotteiden kanssa käytettävien vaihtoehtojen on oltava Milleteknikin valmistamia. Muiden valmistajien vaihtoehdot eivät ole sallittuja

Ympäristötiedot

Taulu 47. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Kyllä, lyijy, 7439-92-1/231-100-4

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

Kyllä, katso DoC osoitteessa www.milleteknik.se

WEEE

2012/19/EU

Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

SCIP-numero

2008/98/EY

Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✔

Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina

Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.

Sisältää nanomateriaaleja:

EY 1272/2008

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään yksinkertaisesti siksi, että ne ovat modulaarisia, jättämällä ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle.[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja.

[a] Valmiustilan kulutus ja teho.

[b] Kierrätyksestä aiheutuneita kustannuksia ei korvata.



soptunna_atervinning.ai

Valmistaja ja alkuperämaa

Taulu 48. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Tullinimike

850444095[b]

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

[b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.



Liite

Varakäyntiaika

Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Tietoja sertifioinneista ja vaihtoehdoista

Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?

Milleteknikin akkuvarmuuskopiot voidaan jakaa kolmeen luokkaan:

  1. Laitteet, jotka eivät ole kolmannen osapuolen sertifioituja käyttämään murtohälytys- tai palohälytysjärjestelmiä.

  2. Laitteet, jotka on kolmannen osapuolen sertifioitu käytettäväksi murtohälytysjärjestelmissä (SSF 110:8).

  3. Laitteet, jotka on sertifioitu käytettäväksi palohälytysjärjestelmissä (EN54).

Miten sertifikaatit pätevät, jos lisävarusteena on Milleteknik sisään laite?

Taulu 49. Mitkä tuotevalikoimat ja lisävarusteet ovat sertifioituja?

Tuotesarja

Merkintä

Sääntelykehys

ECO, NEO, PoE, Lisävarusteet ja lisävarusteet.

Ei sertifiointimerkintää

-

NOVA[a]


SSF 1014, numero 6, hälytysluokka 4

EN54[b]


EN 54-4:1997/AC:1999 ja EN 54-4:1997/A2:2006.

Paristot

Ei sertifiointimerkintää

SSF 1014, numero 6, hälytysluokka 4

EN 54-4:1997/AC:1999 ja EN 54-4:1997/A2:2006.

[a] Laite täyttää vaatimukset asennusta varten tiloihin, joiden on oltava SSF 1014 -hyväksyttyjä. SSF 1014 -sertifikaatti on voimassa vain, kun se on sertifioitu yhdessä emojärjestelmän kanssa. Jotta SSF 1014 -todistus olisi voimassa, voidaan käyttää vain yhtä (1) kuorman poistumista

[b] MX-sarja on EU-maassa EN54-sertifioitu. Certifkat ei julkaista SBSC: ssä



Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?
Taulu 50. Voidaanko varmenteita soveltaa, jos valinnainen on asennettu laitteen ulkopuolelle?

Tuotesarja

Sertifiointi

Voidaanko varmenteita soveltaa, jos laitteeseen on asennettu valinnainen?

EN54[a]

EN 54-4 (Tulipalo)

Ei

[a] Sertifikaattien ylläpitämiseksi on käytettävä saman merkin paristoja kuin sertifioinnissa (UPLUS).



EN54-4 selvennys

Ulkoinen liitäntä: Laitteen ulkopuolelle asennetut lisävarusteet tai laitteet eivät vaikuta standardin EN 54-4 -sertifiointiin.

Sisäinen asennus: Standardin EN 54-4 mukaisesti sertifioiduissa laitteissa kotelon sisään ei saa fyysisesti asentaa lisävarusteita, jos todistukset ovat voimassa.

Valinnaiset vaatimukset: Huomaa, että kaikkien sertifioitujen tuotteiden kanssa käytettävien vaihtoehtojen on oltava Milleteknikin valmistamia. Muiden valmistajien vaihtoehdot eivät ole sallittuja

PowerWatch

Taulu 51. PowerWatchin tilaustiedot

Nimikeke

Tuotenumero

Sähkönumero

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Taulu 52. PowerWatchissa asetettavat hälytykset

PowerWatchissa asetettavat hälytykset

Akku irti

Alhainen akun jännite, akkukäytössä

Kuormasulakevika

Laturin vika, alijännite

Laturin vika, ylijännite

Sähkökatkos, viive 10 sekuntia

Tuulettimen vika, (ulkoisesti kytketyn tuulettimen tapauksessa)

Yksikköä ei ole kalibroitu



Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 53. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset

Kiinteä asennus (230 V)

Pistotulppaliitäntä

Lisätietoja

Ruotsi

Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.

Norja

Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)

Suomi

Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)

Tanska

Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)

Saksa

Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).



Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 54. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Taulu 55. Viitetaulukko: Valmistajan ilmoittama elinikä ja suositeltu vaihtoväli

Akun suunniteltu elinikä (Design Life)[a]

Vaihtoväli normaalikäytössä (+20 °C)

Vaihtoväli +30 °C lämpötilassa

Vaihtoväli +40 °C lämpötilassa

3 - 5 vuotta

2 - 3 vuotta

1 - 1,5 vuotta

0,5 - 0,75 vuotta

6 - 9 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

1,2 - 1,5 vuotta

10 - 12 vuotta

6 - 7 vuotta

3 - 3,5 vuotta

1,5 - 1,75 vuotta

15 + vuotta

10 - 12 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset.



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-07-08



[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
