Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalinstruksjoner: Svensk.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 1. Symbolforklaring

Symboler

Navn

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Les dette først!

Det skal være 100 mm ledig plass på topp og bunn. Ventilasjon må ikke tildekkes.

Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.

All informasjon kan endres.

Om glassrørsikringer på sertifiserte enheter

Det er glassrørsikringer på kretskortets lastutganger, disse har en utkoblingstid på ca 150 ms. I tilfelle en glassrørssikring løsner EN belastningsutgang spenningen faller på ALLE belastningsutganger til 0 V i 150 ms.

Installatøren er ansvarlig for at det er en energibuffer på minst 150 ms. i systemer som drives av batteribackupen eller godta et strømbrudd på 150 ms.

Om oversettelse av dette dokumentet

Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.

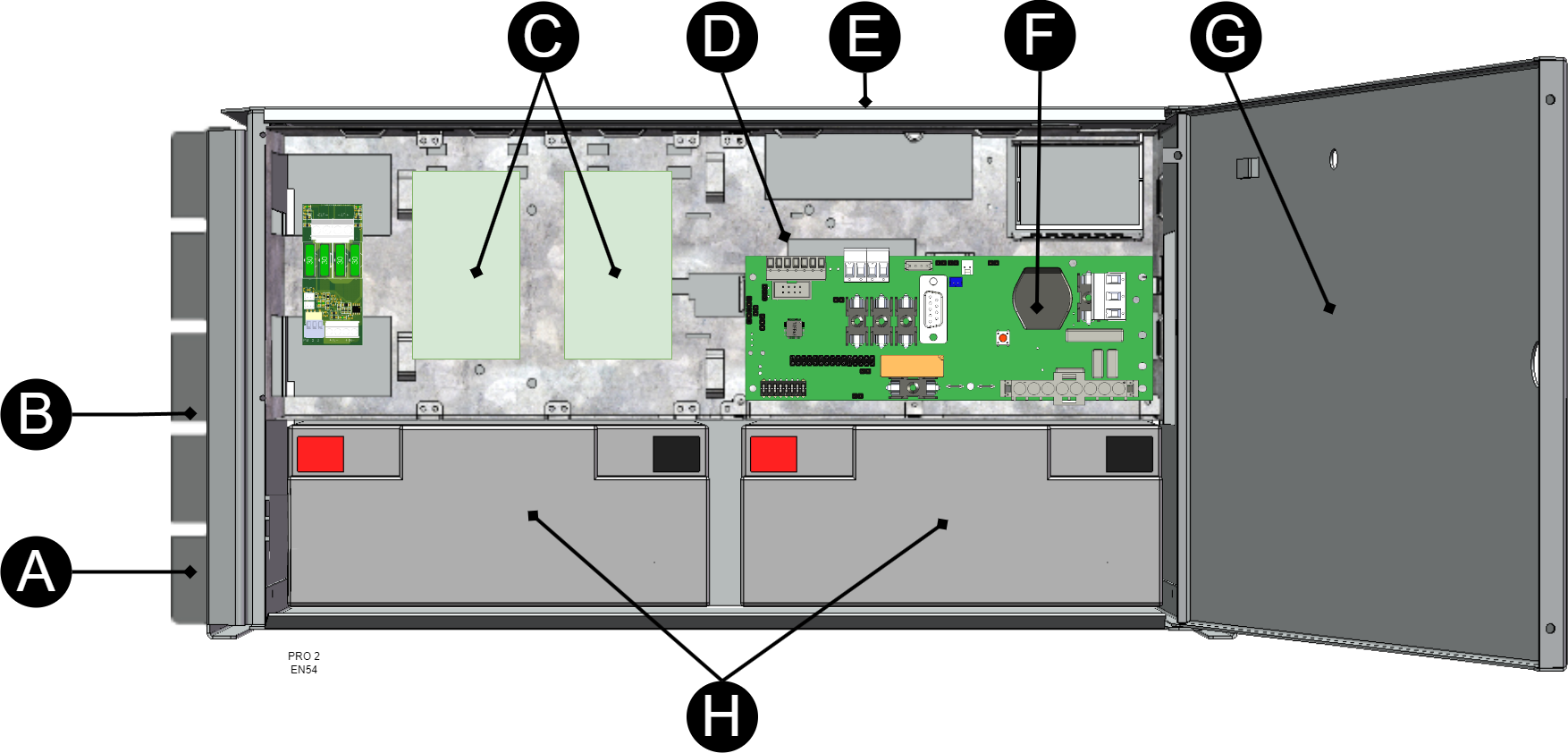

Komponentoversikt

Komponentoversikt

Tabell 2. Komponentoversikt

Bokstav

Forklaring

A

Braketter for montering på vegg eller i 19" rack.

B

Innkapsling i pulverlakkert metall.

C

Plass til tillvalskort.

D

Strømforsyningsenhet.

E

Kabelinnføringer.

F

Hovedkort.

G

Låsbar dør.

H

Plass for batterier.



Innkapsling

Generelle monteringsanvisninger

Innendørs veggmontering

  • Kabinettet må monteres vertikalt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet. Ikke blokker luftstrømmen på sidene

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.

  • Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Innendørs montering i 19" rack

  • Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.

  • Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).

  • Bruk minst to monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6

  • Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.

  • Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter

Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden

Tabell 3. Skru ved montering

Kaspling

Nummer

Skrue[a]

FLXM

4

Betongskrue 5,0×40 mm

[a] Skrue for montering er ikke inkludert.



Braketter

Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

Tabell 4. Konsoll

Brev

Forklaring

A

Konsoll skyves inn fra bunnen og opp.

B

Klipsen klikker inn når braketten sitter riktig.



Viktig

Batterier – sette i og koble til

Skjema - Innkobling av batterier, 24 V

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.

  1. 1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.

  2. 2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.

  3. Koble til batterisikring.

  • • Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.

Figur 1. Koblingsskjema for batterier i batteri-backup
Koblingsskjema for batterier i batteri-backup

Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.



Tabell 5. Elektrisk skjema

Nei.

Forklaring

1

Batteri 2.

2

Batterisikring.

3

Batteri 1.

4

Innkommende nettspenning, 230 V AC.

5

Likrikter 24 V DC.

6

Last, 24 V DC.



Koble til batterier

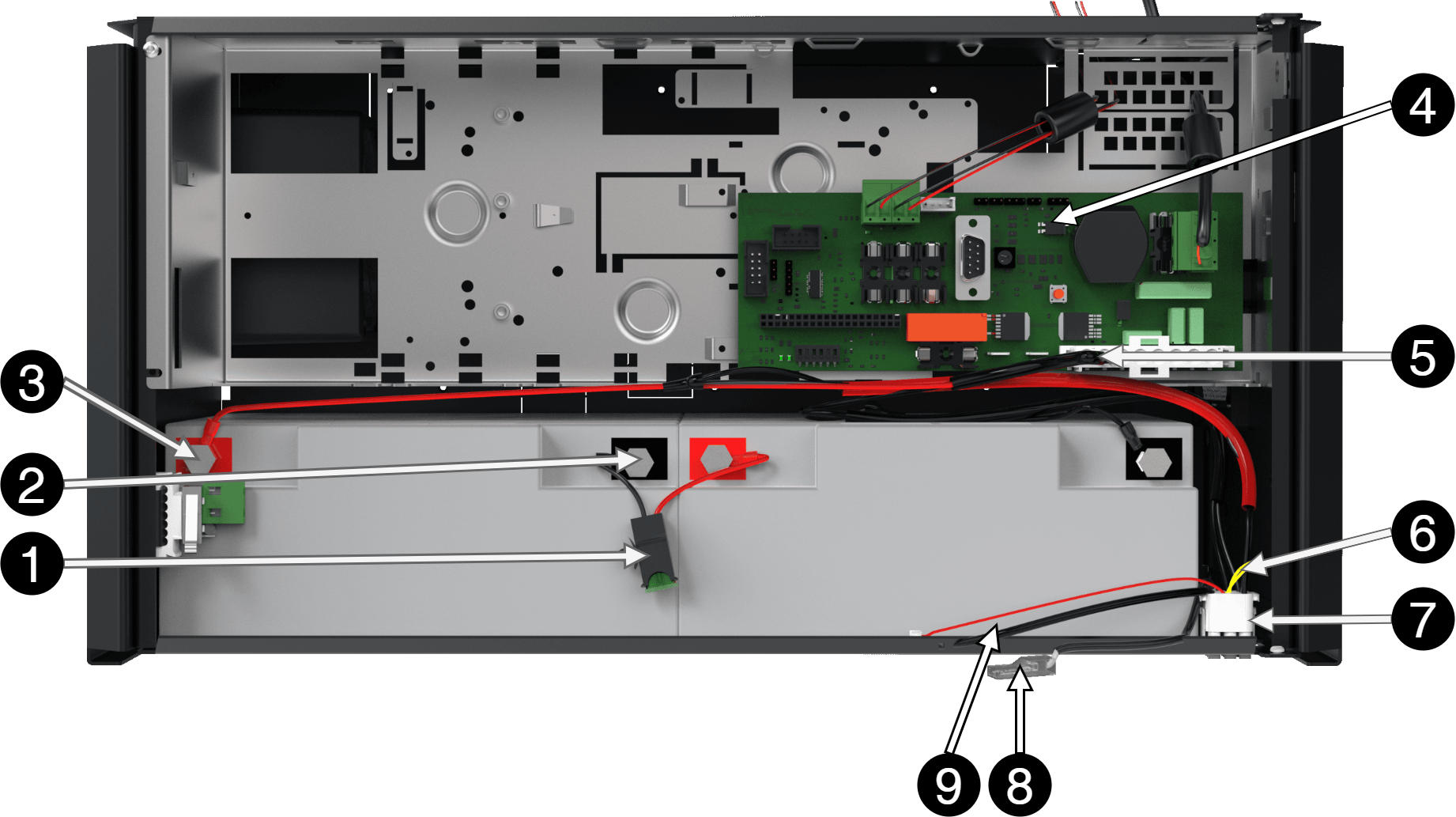

Figur 2. Tilkobling av batterier i EN54 FLX M.
Tilkobling av batterier i EN54 FLX M.


Tabell 6. Koble til batterier.

Nr.

Forklaring

1

Hengesikring

2

Negativ pol for batterikabel fra 4.

3

Positiv pol for batterikabel fra 4.

4

Hovedkort.

5

Batterikabler som sitter på hovedkortet.

6

Tilkobling for tilkobling av batteriboks.

7

Skal enheten alarmere for utløst sabotasjekontakt i batteriboksen? Da må kabelen kuttes. Sabotasjekontakt er valgfritt for EN54-enheter.

8.9

Alarmkabel til batteriboks og kabel for sabotasjekontakt i batteriboks, (valgfritt for EN54)



Koble til batterisikring / bladsikring

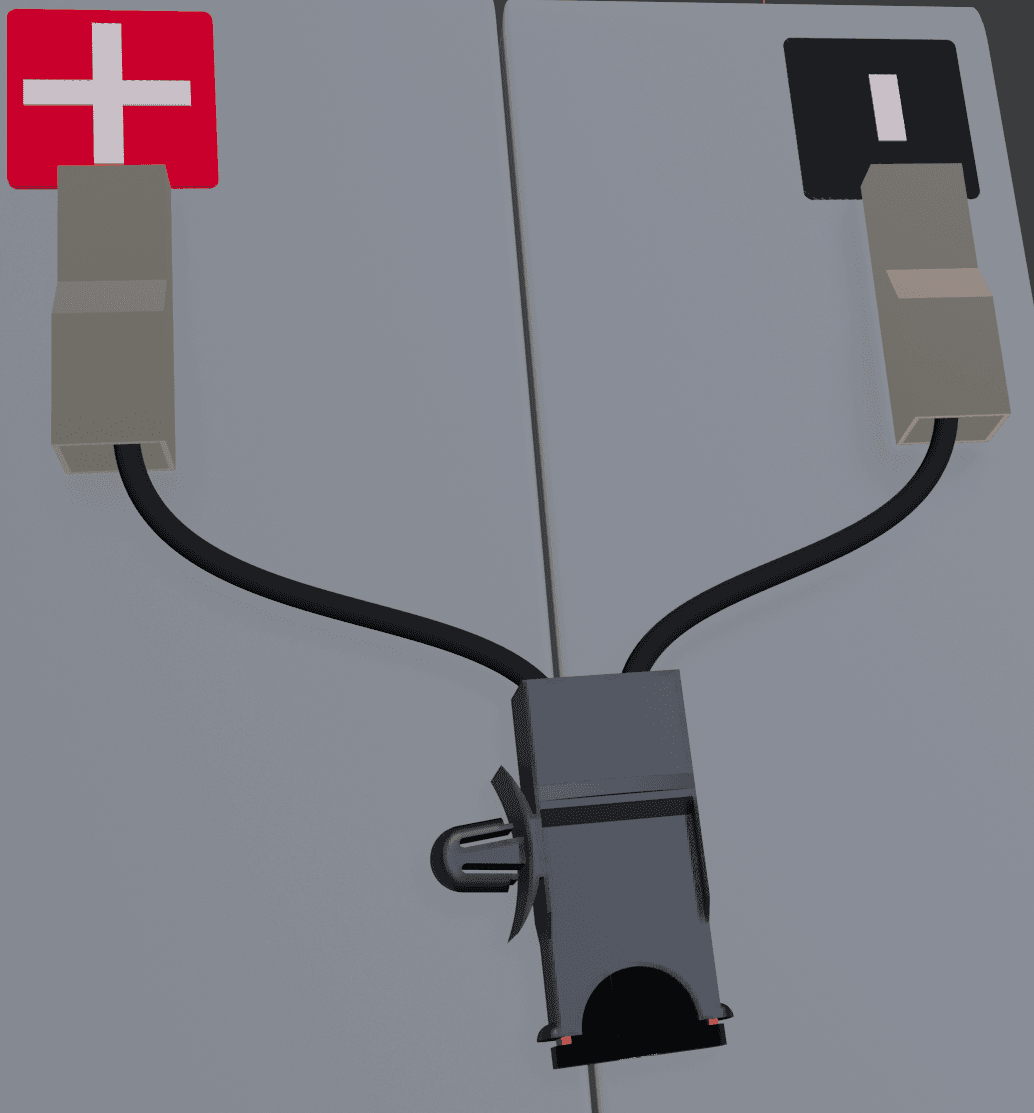

Figur 3. Sikringsholder med flatstiftsikring kobles til pluss og minus på batterier
Sikringsholder med flatstiftsikring kobles til pluss og minus på batterier

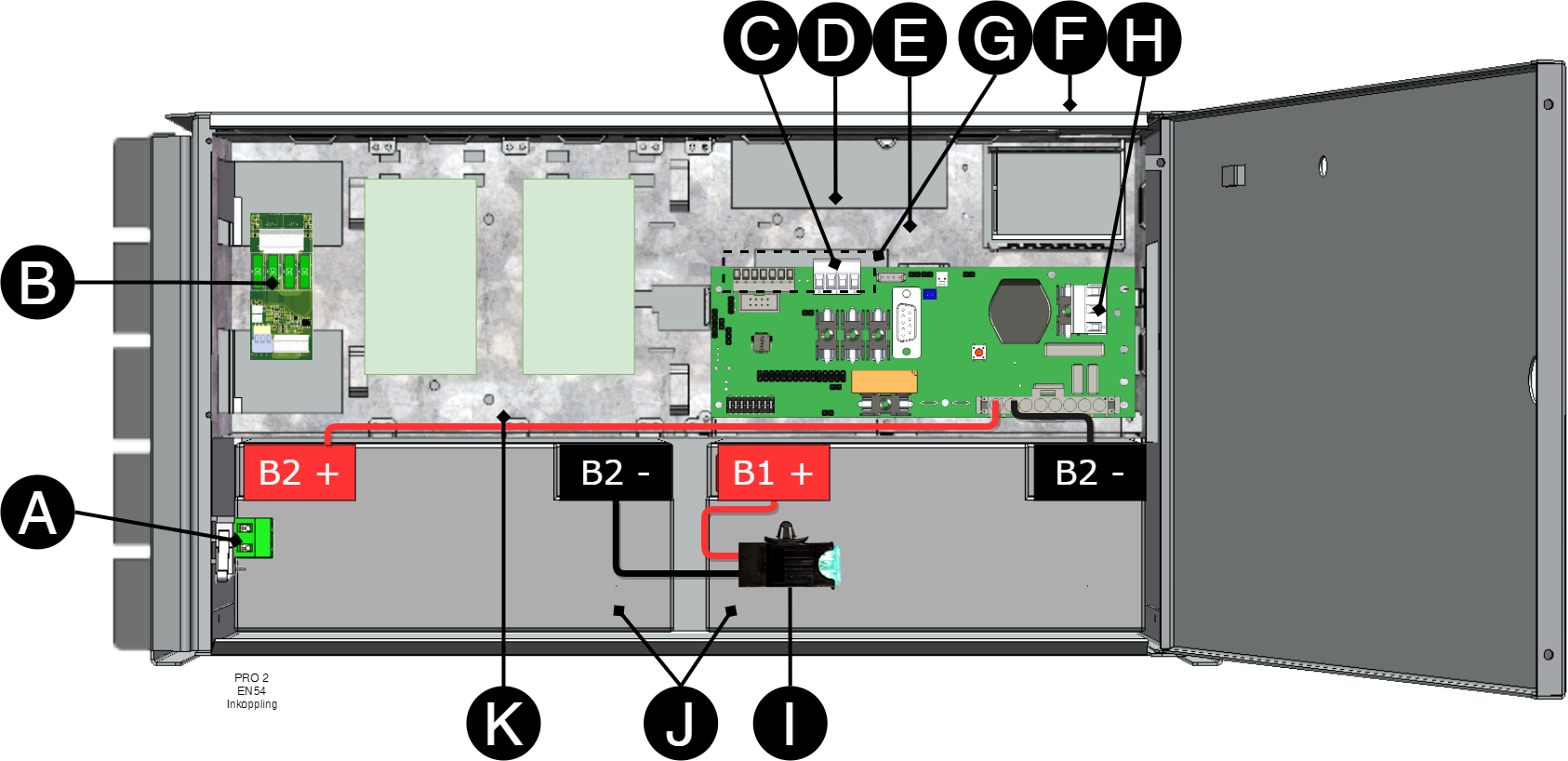

Oversikt over tilkobling

Tabell 7. Oversikt over forbindelser

Brev

Forklaring

A

Sabotasjekontakt. Alternativ for EN54 enheter.

B

Last kobles her for enheter 15 A - 25 A.

C

Last kobles til hovedkortet, terminal P2:1-4 for enheter 5 A - 10 A

D

DOLT - Ferrittblokk for AGG 24 V. Wurth 742700790 eller tilsvarende, 2 omdreininger.

E

Ferrittblokker for strømforsyninger monteres så nær tilkoblingen til strømforsyningen som mulig. Wurth 742700790 eller tilsvarende, 2 omganger.

F

Ferritt på last og kommunikasjon skal monteres av installatør.

G

En (1) ferrittkjerne følger med enheten i tillegg til de som er fabrikkinstallert. Ved utskifting av ferrittkjernen se spesifiserte ferritter nedenfor. Ferrittblokk for last og kommunikasjon, Wurth 742700790 eller lignende, 1 omgang. Last kun gjennom ferritt ved tilkobling av last på hovedkortet.

H

Innkommende nett 230 V

I

Flatstiftssikring, batterisikring.

J

2 stk 12 V, 14 Ah batterier koblet i serie.

K

Batteriledning

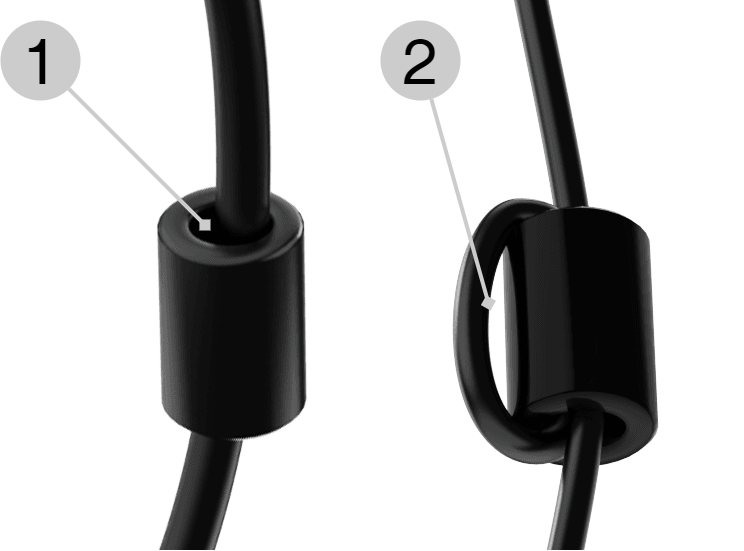

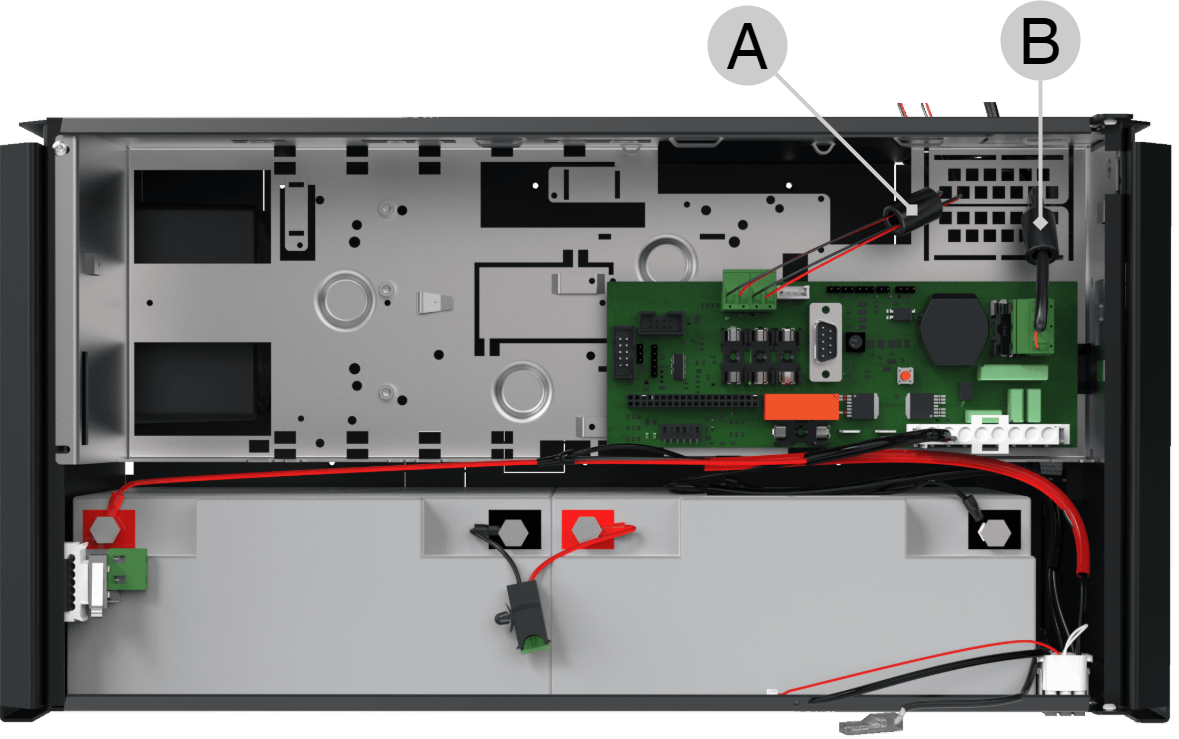

Hvordan ferritter monteres på kabler


En "sving" er hvor mange ganger kabelen går gjennom ferritten.

En ferritt kan enten tres gjennom nettkabelen, dette teller som en omdreining (1). En kabel som er sluppet gjennom ferritten teller som to omdreininger (2). To omdreininger gir opptil fire ganger mer demping enn en omdreining. Ferritter bør plasseres på lastkabler, (to omdreininger), ut av skapet, så nær gjennomføring som mulig.


En ferritt av EN54 må tres to omdreininger på lastkabler (A).

En ferritt må tres en omdreining på strømkabelen (B).

Hovedkort - beskrivelse

Hovedkortet styrer enheten, fordeler effekt og kommuniserer med andre systemer. Se tekniske data for mer informasjon.

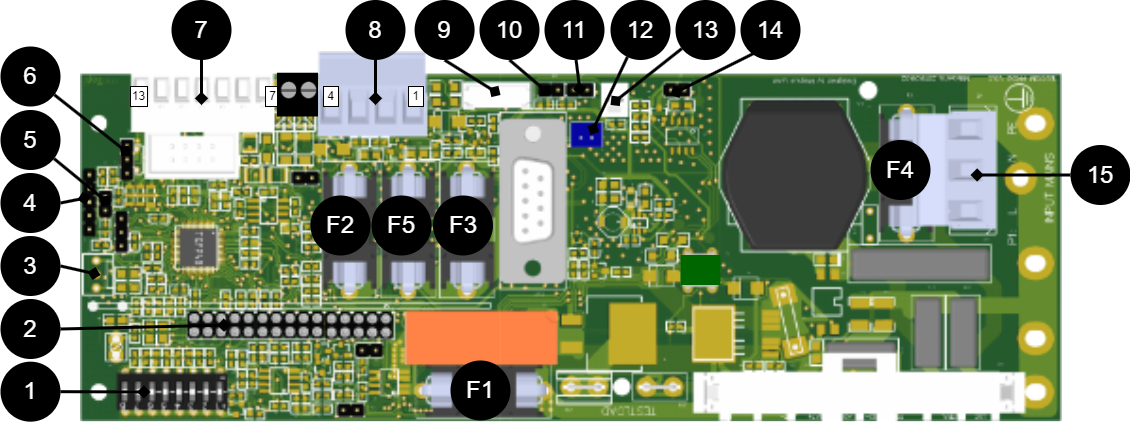

Figur 4. PRO2 v3
PRO2 v3


Tabell 8. Kretskortoversikt med forklaring

Nr .

På kretskort

Forklaring

1

Dip SW

Dip-switch 1-8

2

J20

Tilkobling relékort.

3

JU17

Tilkobling ekstern LED.

4

-

Programmeringskontakt.

5

J13

Tilbakestilling av data etter batteribytte.

6

J6

Temperaturgiver.

9

J29

Tilkobling til vifte.

10

J14

Tilkobling manipuleringsalarm.

11

J3

Tilkobling manipuleringsalarm fra batteriboks.

12

J1

Tilkobling tilleggskort.

13

J4

Tilkobling ekstern sikring (NO).

14

J7/21

Tilkobling til ekstern sikring (NC).

15

P1:1-3

Innkommende strømledninger (230 V). L, N, PE.



Sikringer

Tabell 9. Sikringer på PRO2 / PRO2 V3

Sikring

Type

Forklaring

F1

T16A

Sikring for nettaggregat.

F2

T250m

Lastsäkring 2 + (för P2:3).

F3

T250mA

Lastsäkring 1 + (för P2:1).

F4

T4A

Elnätssäkring.

F5

T16A

Lastsikring 1 - (for P2:2)



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-

Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til

Sikre F og N med kabelbånd.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.

Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.

Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.

Figur 5. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 10. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Filterkondensatorer

Produktene leveres med følgende filterkondensatorer for standardnettverk (TN/TT):

Tabell 11. TN/TT standard nettverk

Type

Plassering

X2

Fase - null (L — N)

Y2

Fase/null - Beskyttende jord (en per leder)



IT-nettverk

IT-nettverk genererer høyere transienter ettersom systemet fungerer fase til fase. Derfor, i henhold til gjeldende standard, kreves kondensatorer av høyere klasse

Avgang fra X1/Y1 kondensatorer kan gjøres, men da må ekstern transientbeskyttelse installeres. For enheter som skal installeres i IT-nettverk, må Milletekniks lynvern monteres for å opprettholde standarder

Koble til last

Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 12. Laste tilkoblinger

På kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Obs

Last skal bare kobles på hovedkortet i 5 og 10 amperes enheter. For andre enheter skal last kobles via effektkort eller tilleggskort.

Tilkobling av last 15–25 amperes enheter

For enheter med effektkort, som brukes til å håndtere de høyere strømstyrkene (15 ampere og over), skal last kobles til på tilleggskort.

Se dokumentasjonen for tilleggskortet for mer informasjon om tilkobling av last.

Advarsel

Last skal ikke kobles til hovedkortet hvis enheten er 15 eller 25 ampere, da det vil ødelegge hovedkortet ved idriftsetting. Hovedkort som ødelegges på denne måten, omfattes ikke av garantien.

Figur 6. Effektkort
Effektkort

Effektkortet øker strømmen for enheter på 15 og 25 ampere.



Dip-switch 1-8

DIP-switch har flere ulike konfigurasjoner:

Tabell 13. Dip-switch 1-8

Dip-switch

I nettdrift eller batteridrift

1

Adresseinnstilling for ekstern kommunikasjon.

2

Adresseinnstilling for ekstern kommunikasjon.

3

Adresseinnstilling for ekstern kommunikasjon.

4

Adresseinnstilling for ekstern kommunikasjon.

5

Stiller inn forsinkelse for alarm ved strømnettfeil

6

Stiller inn forsinkelse for alarm ved strømnettfeil

7

Stiller alarmgrensen for lav batterispenning ved batteridrift.

8

Slår av eller på LED.

8 i sekvens

Utfør batteritest



Forsinkelse ved strømnettfeil (DIP 5–6)

Det er mulig å endre hvor lang tid som skal gå før alarm utløses ved strømnettfeil. Bruk tabellen til å stille inn alarmen.

Tabell 14. Forsinkelse ved strømnettfeil

Alarm ved strømnettfeil etter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minutter

ON

OFF

60 minutter

OFF

ON

240 minutter (4 timer)

ON

ON



Lav batterispenning (DIP 7)

DIP: 7 har samme funksjon uavhengig av om enheten er i nett- eller batteridrift, eller om bryteren for manipuleringsalarm holdes inne.

Tabell 15. Lav batterispenning

Alarm for lav batterispenning gis ved

Dip 7

22,8 V*

ON

24 V

OFF

*25 % av batterikapasiteten gjenstår.



LED (DIP 8)

LED/batteritest slås alltid på når døren er åpen.

DIP-switch 8 = ON slår av LED.

DIP-switch 8 = ON slår på LED.

Batteritest (DIP 8)

Ved batteritest må DIP 8 bytte posisjon, og det må gå fem sekunder før testen initieres.

  • Dersom DIP 8 i utgangspunktet står på OFF, settes den til ON (vent i 5 sekunder) og settes deretter tilbake til OFF igjen.

  • Dersom DIP 8 i utgangspunktet står på ON, settes den til OFF (vent i 5 sekunder) og settes deretter tilbake til ON igjen.

Dette starter batteritesten etter 3–8 sekunder. Batteritesten tar ca. 6 sekunder, og LED-en blinker raskt gult. Når batteritesten utføres, kan det gis alarm om gammelt batteri.

Vent med å tilbakestille DIP 8 til testen er fullført.

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å brokoble J13 (PRO2)

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

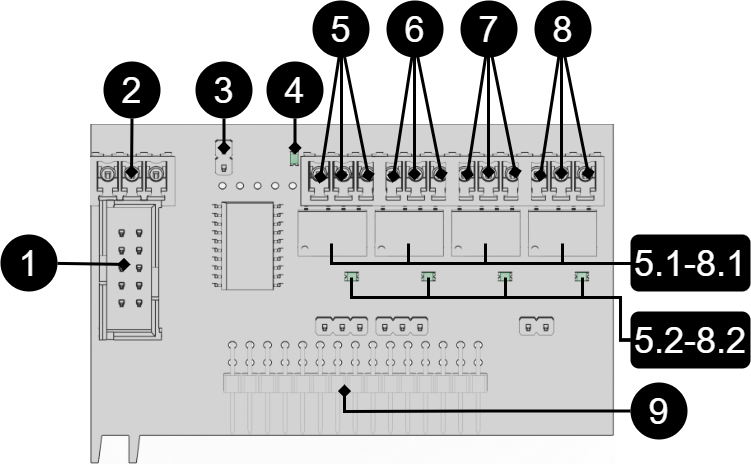

Alarmkort for hovedkort: PRO2

Relékort - beskrivelse, tilkoblinger og alarmutganger.

  • Alle feilalarmreléer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.

  • Alle releer er normalt aktivert og gir en alarm når de er koblet fra.

Viktig

Det er normalt en 10 sekunders forsinkelse i tilbakestilling av alarm. Programvaren på hovedkortet må konfigureres for en annen tidsperiode.

Tabell 16. Alarmkort for hovedkort: PRO2.

Nei

Terminalnr

Relé er normalt aktivert.

Alarmtype eller forklaring

1

J7

-

Tilkobling for RS-232 kabel.

2

P4:1

-

RS-232: TxD, data OUT fra hovedkort.

P4:2

-

RS-232: RxD, data IN til hovedkort.

P4:3

-

RS-232: Jord, ikke koble jord til en annen terminal.

3

J6

-

Reisegenser.

4

D7

-

Indikatordiode, blinker grønt under normal drift.

5,5.1, 5.2

P5:1-3

NEI, COM, NC

Sabotasjealarm, (valgfritt for EN54). 5.1 Relé. 5.2 LED, lyser grønt når reléet er aktivert.

6, 6.1, 6.2

P5:4-6

NEI, COM, NC

Alarm for: Lav systemspenning. 6.1 Relé. 6.2 LED, lyser grønt når reléet er aktivert.

7, 7.1, 7.2

P5:7-9

NEI, COM, NC

Alarmer for: Sikringssvikt, laderfeil overspenning, laderfeil underspenning, cellefeil/ikke tilkoblet batteri, lav batterispenning ved nettbrudd og gammelt batteri. 7.1 Relé. 7.2 LED, lyser grønt når reléet er aktivert.

8, 8.1, 8.2

P5:10-12

NEI, COM, NC

Strømbruddsalarm. 8.1 Relé. 8.2 LED, lyser grønt når reléet er aktivert.

9

J11

-

Tilkobling til hovedkort.

Via kommunikasjon på PRO2-kort: Alle alarmer og alarmer for: Viftefeil, overtemperatur, undertemperatur, kort batteritid igjen, overstrøm 100 % av minuttgjennomsnitt, overstrøm 80 % daglig snitt og overstrøm 175 % andre snitt.



Idriftsettelse – slik starter du enheten

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Viktig

For innstilling av dip-brytere og adressering - se online manual via QR-kode.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Systemtest

Test tilkoblet enhet ved å gjøre en systemtest etterpå igangkjøring.

Viktig

La batteriene lade i et par timer, bruk et multimeter for å måle spenningen på hvert batteri. Spenningen skal være minst 12,7 V per batteri.

  • Slå på innkommende nettspenning.

  • LED-en på utsiden av skapdøren lyser med et fast grønt lys. Koble fra nettspenningen for å kontrollere at enheten fungerer i batteridrift og alarmer.

  • LED på skapdøren indikerer, se panel for alarmtype.

  • Slå på innkommende nettspenning, LED på utsiden av skapdøren lyser med et fast grønt lys. Normal operasjon.

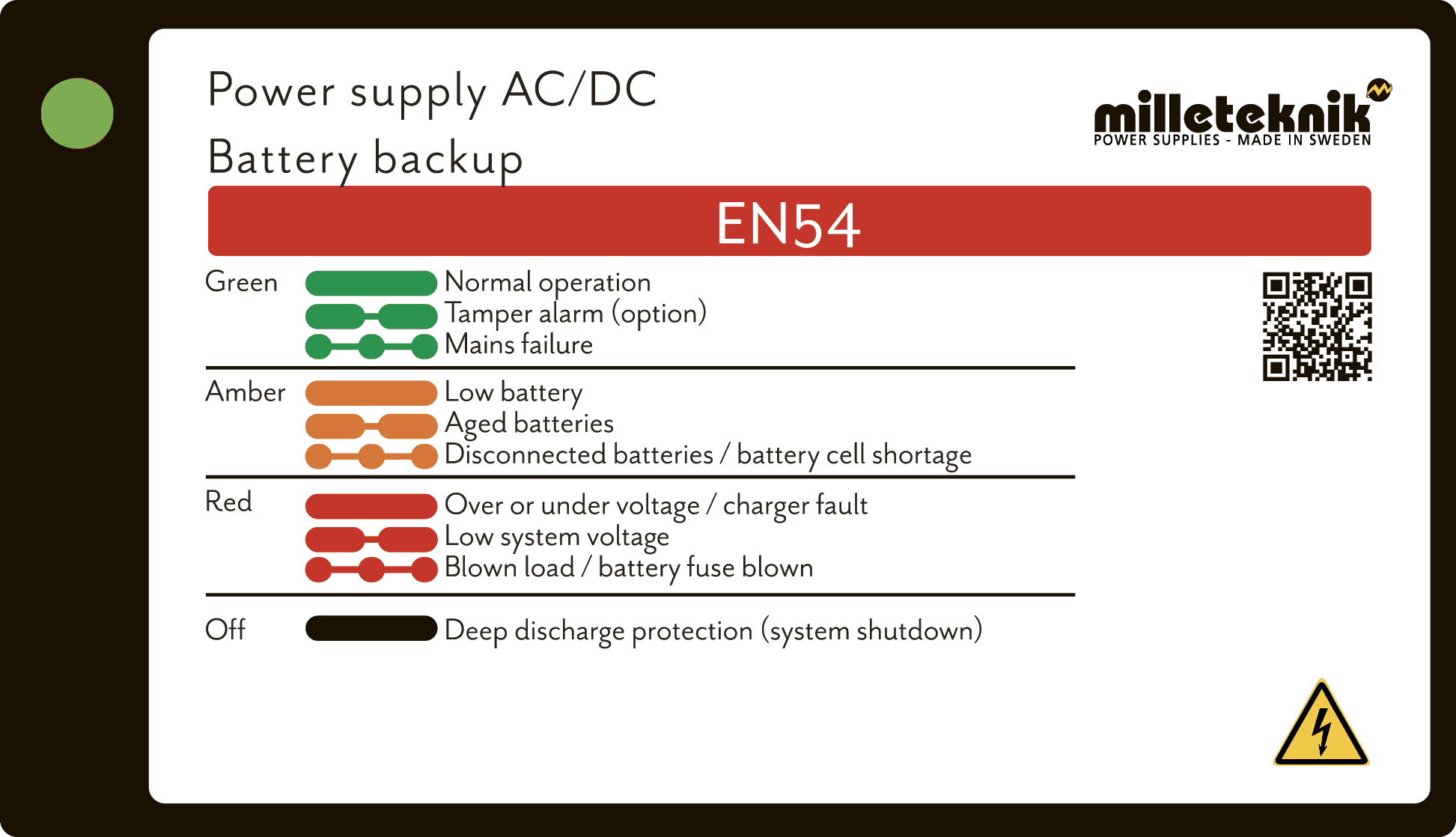

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

Tabell 17. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Langsomme grønne blink

Manipuleringsalarm (option).

Hurtige grønne blink

Alarm ved strømnettfeil.

Lyser gult

Lav batterispenning.

Langsomme gule blink

Gamle batterier.

Hurtige gule blink

Frakoblede batterier / batterikortslutning.

Lyser rødt

Høy eller lav spenning eller defekt lader.

Langsomme røde blink

Lav systemspenning.

Hurtige røde blink

Lastsikring er gått / batterisikring er gått.

Svart / lyser ikke

Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.)



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

EN54-4 Sertifisert / SBF110:8 Godkjent batteribackup

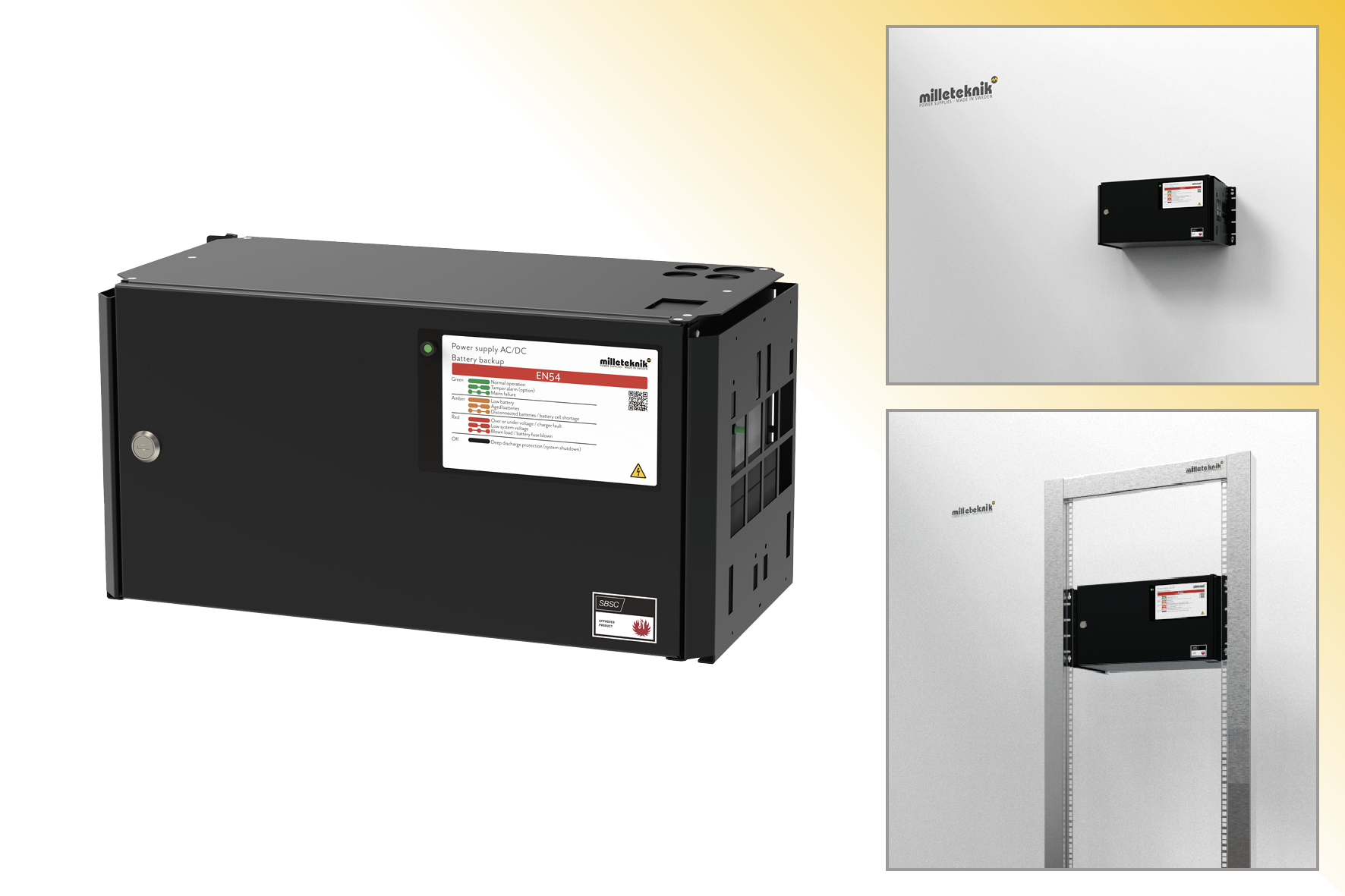

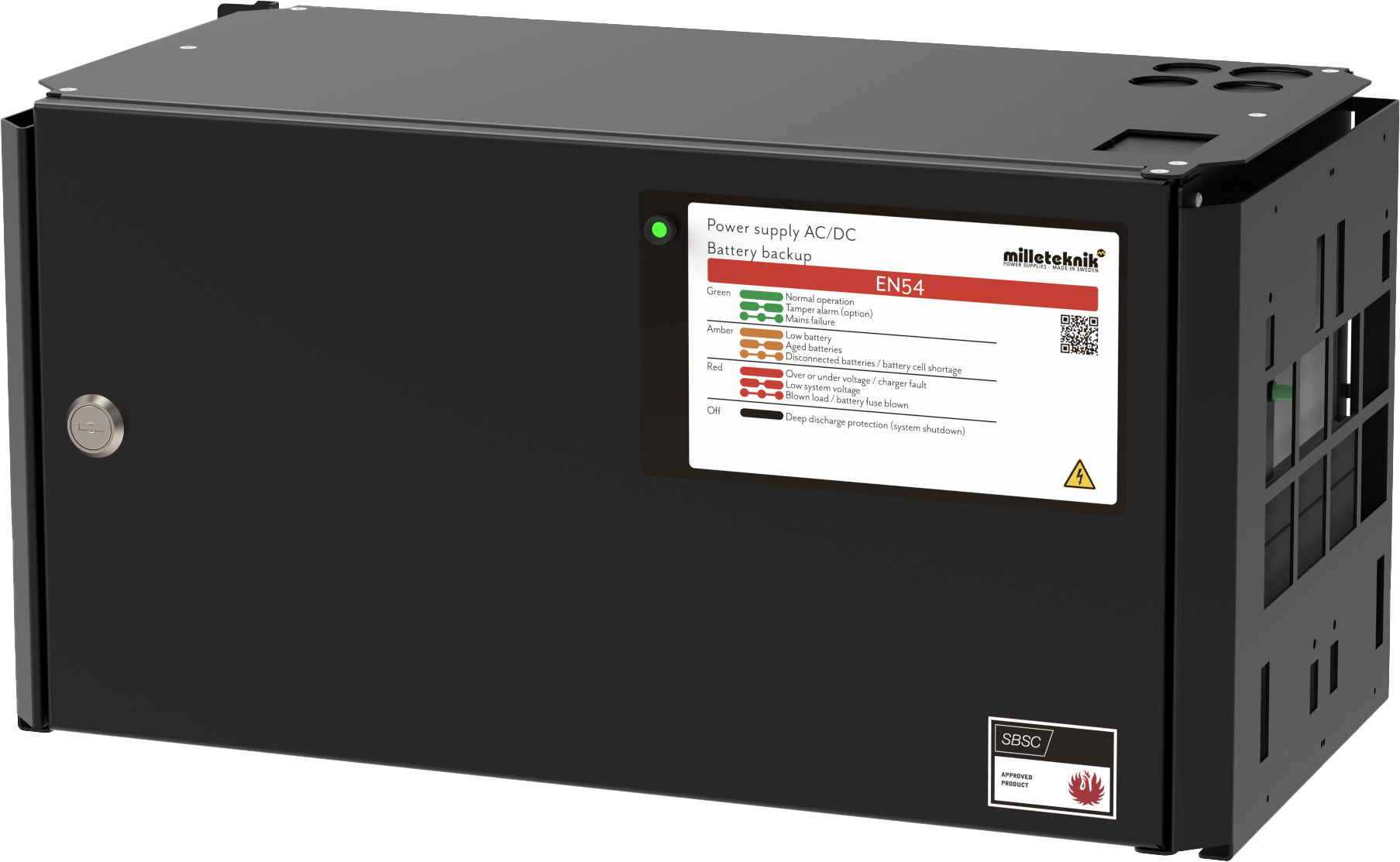

Figur 7. EN54 FLX M
EN54 FLX M

Batteribackupen kan monteres på vegg eller i et 19" stativ.



Produktidentifikasjon

Tabell 18. Betegnelse, delenummer, e-postnummer og sertifikatnummer.

Betegnelse

Varenr.

E- nummer

EN54 24V 10A FLXM

FM01P20024P100-EN54

52 135 52



Teknisk beskrivelse

EN54 strømforsyner brannalarmer med 24 V DC. Likeretteren i strømforsyningen konverterer 230 V AC ned til 24 V DC og driver alle viktige deler av brannalarmsystemet. EN54 strømforsyning er sertifisert for bruk i sikkerhetsinstallasjoner som må oppfylle EN54-4 og/eller være godkjent

Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.

Tabell 19. Raske fakta

Raske fakta

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Spenning ut (V)

27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift.

Strømutgang (A), maks belastningsstrømutgang.

10A

Batterier[a]

2 x 20 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Bruksområder

Tabell 20. Bruksområder

Bruksområder

Ja

Nei

Brannalarm

EN54-4 godkjente brannalarmsystemer.

SBF 110:8, SBSC godkjent brannalarmsystem.

PowerWatch-kompatibel



Elektriske data

Tabell 21. Elektriske data

Elektriske data

Forsyningsspenning

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Ladestrøm

Maks 10A

Effektivitet[a]

87%

Standby-forbruk

5,54W

Spenning ut

27,3 V LIKESTRØM, (24V DC) Gjelder også i batteridrift.

Nåværende (A)[b]

10A

[a] Ved nominell belastning.

[b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.



Tabell 22. sikringer

sikringer

Beskyttelse av strømnettet

2,5A

Lastsikring

10A

Batterisikring

16 A (på hovedkort) og 30 A (sikring mellom batterier)



Tabell 23. Trykte kretskort og egenforbruk

Kretskort

Selvforbruk (i batteridrift)

Annet. info

PRO2 og PRO2v3

< 210 mA

Mindre enn 210 mA, 100 mA uten strømstøt med alle reléer på eksternt alarmkort trukket i normal modus.



Last utganger

Tabell 24. Last utganger

Last utganger

Antall lasteutganger

2



Tabell 25. Total maksimal belastning og anbefalt belastning.

Modell

Anbefalt totalbelastning (80%)[a]

10A

8A

[a] Vanligvis anbefales 70-80% av maksimal belastning i kontinuerlig drift, avhengig av produktets termiske marginer.



Alarm og beskyttelse

Tabell 26. Antall relé som alarm kan gis på

Antall reléer

Alarm på koblingsrelé?[a]

1

[b]

4

Kan gis på fire utganger, med alarmkort, ellers vises alarm i foreldresystemet.

[a] Relé, vekslende potensialfrie kontakter.Avslutter CO/NO.

[b] Relé, vekslende potensialfrie kontakter. Avslutter CO/NO.



Tabell 27. Alarm over kommunikasjon og på LED på hovedkortet PRO2v3

Alarmer

Alarm via kommunikasjon

Indikasjon[a]

Nettverksbrudd

Sikringsfeil

Sabotasjebrytere

Viftefeil

Laderfeil, overspenning

Laderfeil, underspenning

Cellefeil eller ikke tilkoblet batteri

Lav systemspenning[b].

Lav batterispenning eller nettverksbrudd

Overtemperatur

Undertemperatur

Kort batterilevetid gjenstår

Eldet batteri

Overstrøm 80%, daglig gjennomsnitt

Overstrøm 100%, minuttgjennomsnitt

Over nåværende 175%, andre gjennomsnitt

[a] Indikasjonsdiode på hovedkortet og LED på døren.

[b] Systemspenningen i nettdrift er under



Tabell 28. Alarmoversikt, alarmkort PRO2

Alarmer[a]

Relé 1[b]

Relé 2[c]

Relé 3[d]

Relé 4[e]

Nettverksbrudd

-

-

-

Sikringsfeil

-

-

-

Sabotasjebrytere

-

-

-

Viftefeil

-

-

-

-

Laderfeil, overspenning

-

-

-

Laderfeil, underspenning

-

-

-

Cellefeil eller ikke tilkoblet batteri

-

-

-

Lav systemspenning[f].

-

-

-

Lav batterispenning (<24,0 V DC) eller strømbrudd

-

-

-

Overtemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Kort batterilevetid gjenstår

-

-

-

-

Eldet batteri

-

-

-

Overstrøm 80%, daglig gjennomsnitt

-

-

-

-

Overstrøm 100%, minuttgjennomsnitt

-

-

-

-

Over nåværende 175%, andre gjennomsnitt

-

-

-

-

[a] Alarm på potensialfri relékontakt.

[b] Alarmutgang 1

[c] Alarmutgang 2

[d] Alarmutgang 3

[e] Alarmutgang 4

[f] Systemspenningen i nettdrift er under 24,0 V.



Tabell 29. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Batteriladningsbeskyttelse/kontrollert lading[a]

✔ Batteriene lades med maksimalt 0,5 A.[b]

Dyp utladningsbeskyttelse, se Batteri[c]

Kortslutningsbeskyttelse

Overbelastningsbeskyttelse/Overspenningsvern

Overtemperaturbeskyttelse

[a] Kontrollert lading beskytter og forlenger batteriets levetid.

[b] Fabrikkinnstilling. Justerbar i PowerWatch

[c] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker.



Kommunikasjon og indikasjoner

Tabell 30. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

Alarm til subcentral

PowerWatch[a]

Indikatorer/lysdioder

LED viser informasjon og alarmer på kretskort og på utsiden av huset.

[a] PowerWatch består av en kabel og programvare, den bestilles separat.




PowerWatch er tilgjengelig som et alternativ for produktet.

Batteri

Tabell 31. Tekniske data - Batterier

Batteri

Ref. Batterier[a]

2 x 20 Ah

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre)

Dyp utladningsbeskyttelse

Aktiveres når systemspenningen faller under ca. 20 V DC.

Andre størrelser på batterier som kan brukes

Andre batterier kan ikke brukes hvis sertifikater skal opprettholdes.

[a] Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.



Innkapsling og mekanikk

Tabell 32. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Universelt kabinett for vegg og stativ

IP-klasse

IP32

Materialer

Pulverlakkert ark

Farge

Svart

Høydeenheter

5

Kabelgjennomføringer

4 stk

Utslagshull

1 stk. på baksiden

Låse

✔ 2 nøkler inkludert

Vifte i kabinettet



Montering, installasjon og kvalifikasjonskrav

Tabell 33. Montering

Montering

Ja

Nei

19" stativ.

Veggen.



Tabell 34. Installasjon

Installasjon

Ja

Nei

Fast installasjon.



Informasjon om dimensjoner, vekt og emballasje

Tabell 35. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

224 x 437 x 212 mm

260 x 480 x 250mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 36. Vekt

Netto vekt

Vekt med emballasje

8,4 kg

9,2 kg



Tabell 37. Emballasje

Emballasje

Emballasje

Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C



Kontakt

Tabell 38. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Milleteknik med tilhørende logo er et varemerke for Milleteknik AB.

PowerWatch er et varemerke for Milleteknik AB.

Publiseringsdato 2026-07-08

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 39. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.Produktet har fem (5) års garanti mot produksjonsfeil.

Spesielle garantibetingelser

Batteriets backup bør brukes sammen med UPLUS 10+ Design Life-batterier. Viften skal rengjøres årlig og byttes om nødvendig. Den gjennomsnittlige belastningen skal ikke overstige 80% av strømforsyningens nominelle kapasitet. Omgivelsestemperaturen skal ikke overstige 32° C. Batterier og slitedeler dekkes ikke av garantien Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

5 virkedager. Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde.

[b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k.



Drift og vedlikehold

Tabell 40. Drift

Drift

Data

Annet. info

Miljø

Innendørs miljøklasse 1.

Driftstemperatur (anbefalt)

+15° C til+25° C

For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, fri avstand rundt kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 41. Vedlikehold

Ja

Nei

Intervall

Annet. info

Årlig

Viften skal rengjøres årlig. Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.



Sertifiseringer og godkjenninger

Tabell 42. Godkjent i henhold til

Samsvarer med

Direktiver

Utslipp

EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Klasse B, EN61000- 3-2:2001, EN 55032 (erstatter EN 55022)

Immunitet

C.E.

CE-merking i henhold til (EC) 765/2008

RoHS

RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU



Tabell 43. EN54

Godkjent i henhold til standard

Ja

Nei

EN50131-6

EN 54-4:1997, EN 54-4:1997 /AC: 1999, EN 54-4:1997 /A1:2002 og EN 54-4:1997 /A2:2006.



Tabell 44. SBF

Samsvarer med

Ja

Nei

SBF 110:8



Tabell 45. Sertifikater og sertifikatnumre

Sertifikatnummer, SBSC

Betegnelse SBSC

Nr. 18-243

-



Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
Tabell 46. Gjelder sertifikater hvis valgfritt er installert utenfor enheten?

Produktserie

Sertifisering

Gjelder sertifikater hvis valgfritt er installert i enheten?

EN54[a]

EN 54-4 (Brann)

Nei

[a] For at sertifikater skal opprettholdes, må batterier av samme merke brukes som i sertifisering, (UPLUS).



EN54-4 avklaring

Ekstern tilkobling: Sertifisering for EN 54-4 påvirkes ikke av tilbehør eller utstyr som er montert utenfor enheten og deretter koblet til inngang/utganger.

Intern montering: I enheter som er sertifisert i henhold til EN 54-4, kan ingen alternativer monteres fysisk inne i kabinettet hvis sertifikatene skal være gyldige.

Valgfrie krav: Vær oppmerksom på at alle alternativer som brukes med sertifiserte produkter må produseres av Milleteknik. Alternativer fra andre produsenter er ikke tillatt

Miljødata

Tabell 47. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.[b]Kontakt din distributør for mer informasjon.

[a] Standby-forbruk og strøm.

[b] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.



soptunna_atervinning.ai

Produsent og opprinnelsesland

Tabell 48. Produsent og opprinnelsesland

Produsent[a]

Milleteknik AB

Tollstat.

850444095[b]

Opprinnelsesland

Sverige

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.

[b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader.



Vedlegg

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Om sertifiseringer og alternativer

Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?

Batteriets sikkerhetskopier fra Milleteknik kan deles inn i tre kategorier:

  1. Enheter som ikke er tredjepartssertifisert for å bruke innbruddsalarm eller brannalarmsystemer.

  2. Enheter som er tredjepartssertifisert for bruk i innbruddsalarmsystemer (SSF 110:8).

  3. Enheter sertifisert for bruk i brannalarmsystemer (EN54).

Hvordan gjelder sertifikater hvis valgfri Milleteknik er montert i enheten?

Tabell 49. Hvilke produktserier og alternativer og tilbehør er sertifisert?

Produktserie

Merking

Forskriftsmessig rammeverk

ECO, NEO, PoE, Alternativer og tilbehør.

Ingen sertifiseringsmerking

-

NOVA[a]


SSF 1014, utgave 6, alarmklasse 4

EN54[b]


EN 54-4:1997/AC:1999 og EN 54-4:1997/A2:2006.

Batterier

Ingen sertifiseringsmerking

SSF 1014, utgave 6, alarmklasse 4

EN 54-4:1997/AC:1999 og EN 54-4:1997/A2:2006.

[a] Enheten oppfyller kravene for installasjon i anlegg som må være SSF 1014 godkjent. SSF 1014-sertifikatet er kun gyldig når det er sertifisert sammen med foreldresystemet. For at SSF 1014-sertifikatet skal være gyldig, kan bare én (1) lastutgang brukes

[b] MX-serien er EN54-sertifisert i EU-landet. Certifkat er ikke publisert på SBSC



Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
Tabell 50. Gjelder sertifikater hvis valgfritt er installert utenfor enheten?

Produktserie

Sertifisering

Gjelder sertifikater hvis valgfritt er installert i enheten?

EN54[a]

EN 54-4 (Brann)

Nei

[a] For at sertifikater skal opprettholdes, må batterier av samme merke brukes som i sertifisering, (UPLUS).



EN54-4 avklaring

Ekstern tilkobling: Sertifisering for EN 54-4 påvirkes ikke av tilbehør eller utstyr som er montert utenfor enheten og deretter koblet til inngang/utganger.

Intern montering: I enheter som er sertifisert i henhold til EN 54-4, kan ingen alternativer monteres fysisk inne i kabinettet hvis sertifikatene skal være gyldige.

Valgfrie krav: Vær oppmerksom på at alle alternativer som brukes med sertifiserte produkter må produseres av Milleteknik. Alternativer fra andre produsenter er ikke tillatt

PowerWatch

Tabell 51. Bestillingsinformasjon for PowerWatch

Betegnelse

Varenr.

E-nummer (SE)

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 52. Alarmer som kan stilles inn i PowerWatch

Alarmer som kan stilles inn i PowerWatch

Enheten er ikke kalibrert

Ikke-tilkoblet batteri

Laderfeil, overspenning

Laderfeil, underspenning

Lav batterispenning, i batteridrift

Sikringsfeil ved belastning

Strømbrudd, forsinkelse 10 sekunder

Viftefeil, (i tilfelle ekstern tilkoblet vifte)



Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 53. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V AC)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")



Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 54. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Tabell 55. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)[a]

Batteriutskiftningstid ved normal drift, +20° C.

Utskifting under varm drift, +30° C

Utskifting under varm drift, +40° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Milleteknik med tilhørende logo er et varemerke for Milleteknik AB.

PowerWatch er et varemerke for Milleteknik AB.

Publiseringsdato 2026-07-08



[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
