Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning på svenska i original[1].
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Symboler
Symbol | Benämning | Förklaring |
|---|---|---|
 | Varning | Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer. |
 | Notera | Används för kompletterande information som förtydligar texten. |
 | Försiktighet / viktigt | Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad. |
 | Tips | Visar praktiska råd eller genvägar för installation, drift eller service. |
 | CE-märkning | Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder. |
 | Läs manualen | Läs manual före installation och service. |
 | Släng ej i hushållsavfall | Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral. |
 | Återvinning | Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser. |
Läs detta först!
Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.
Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet (se Installation – allmän information ) får installera och underhålla systemet.
Alla uppgifter med reservation för ändringar.
Om glasrörssäkringar på certifierade enheter
På kretskortets lastutgångar sitter glasrörssäkringar, dessa har en utlösningstid på ca 150 ms. I det fall en glasrörssäkring löser ut på EN lastutgång faller spänningen på ALLA lastutgångar till 0 V under 150 ms.
Installatören ansvarar för att det finns en energibuffert på minst 150 ms. i system som batteribackupen förser med ström eller acceptera ett strömavbrott på 150 ms.
Installation – allmän information
Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.
Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.
En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.
Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.
AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.
Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.
Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.
Produkten är avsedd för inomhusmontage i normal miljö (föroreningstal 2 och inomhus klass 1).
Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning och för inomhusbruk.
Krav på huvudbrytare, säkring samt kabelarea
För att uppfylla gällande elsäkerhetskrav ska installationen förses med en huvudbrytare enligt IEC 60947-1.
Komponent | Krav |
|---|---|
Huvudbrytare | En huvudbrytare enligt IEC 60947-1 ska ingå i installationen och vara lätt åtkomlig. Frånskild fas (F) och neutral (N). |
Säkring | Matningskretsen ska skyddas av säkring eller automatsäkring med märkström enligt produktens specifikation. Se enhetens märksskylt. |
Säkringar | Godkänd typ enligt IEC 60127. |
Kabelarea (230 V) | Minst 1,0 mm2 |
Kabellängd | Vid längre kabeldragningar bör spänningsfall beaktas så att driftspänningen inte understiger 230 V AC ±10 % vid enheten. |
Dragavlastning | Alla kablar ska vara korrekt avlastade och dragavlastningen kontrollerad före spänningssättning. |
Dessa krav gäller samtliga Milleteknik-produkter med 230 V AC-nätanslutning.
Tabellen nedan visar rekommenderad kabelarea för svagströmsinstallationer vid olika spänningar, strömstyrkor och kabellängder. Värdena är baserade på kopparkabel och ett maximalt spänningsfall på cirka 3 % för att säkerställa driftsäkerhet och minimera effektförluster.
V | Strömstyrka (A) | Kabellängd 10 meter | Kabellängd 30 meter | Kabellängd 60 meter | Kabellängd 100 meter |
|---|---|---|---|---|---|
24 V | 1 A | 0,75 mm2 | 0,75 mm2 | 1,5 mm2 | 1,5 mm2 |
24 V | 3 A | 0,75 mm2 | 0,75 mm2 | 1,5 mm2 | 2,5 mm2 |
24 V | 5 A | 0,75 mm2 | 1,5 mm2 | 2,5 mm2 | 4 mm2 |
24 V | 10 A | 1,5 mm2 | 2,5 mm2 | 6 mm2 | Ej möjligt* |
24 V | 15 A | 1,5 mm2 | 4 mm2 | Ej möjligt* | Ej möjligt* |
24 V | 25 A | 2,5 mm2 | 6 mm2 | Ej möjligt* | Ej möjligt* |
24 V | 40 A | 4,0 mm2 | Ej möjligt* | Ej möjligt* | Ej möjligt* |
* Kabelarea skulle överstiga mått på anslutningsplint varför det inte är möjligt att använda kabel större än 6 mm2 | |||||
Variantöversikt NOVA
Produktnamn | Certifierat namn | Moderkort: PRO1 | Moderkort PRO2: | Moderkort PRO2 v3 | Moderkort: PRO3 |
|---|---|---|---|---|---|
NOVA 12V 10A FLX S | NOVA 13 100-XS2 | - | X | - | X |
NOVA 12V 10A FLX M | NOVA 13 100-FLX | - | X | - | X |
NOVA 12V 10A FLX L | Uppfyller kraven men är ej certifierad. | - | - | - | X |
NOVA 24V 5A FLX S | NOVA 25 50-FLX-S | X | X | - | X |
NOVA 24V 10A FLX S | NOVA 25 100-FLX-S | X | X | - | X |
NOVA 24V 5A FLX M | NOVA 25 50-FLX-M | X | X | - | X |
NOVA 24V 10A FLX M | NOVA 25 100-FLX-M | X | X | - | X |
NOVA 24V 15A FLX M | NOVA 25 150-FLX-M | X | X | X | - |
NOVA 24V 25A FLX M | NOVA 25 250-FLX-M | X | X | X | - |
NOVA 24V 5A FLX L | NOVA 25 50-FLX-L | X | X | - | X |
NOVA 24V 10A FLX L | NOVA 25 100-FLX-L | X | X | - | X |
NOVA 24V 15A FLX L | NOVA 25 150-FLX-L | X | X | X | - |
NOVA 24V 25A FLX L | NOVA 27 250-FLX-L | X | X | X | - |
Kapsling
Allmänna monteringsanvisningar
Montering inomhus på vägg
Kapsling skall monteras lodrätt.
För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.
Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning. För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.

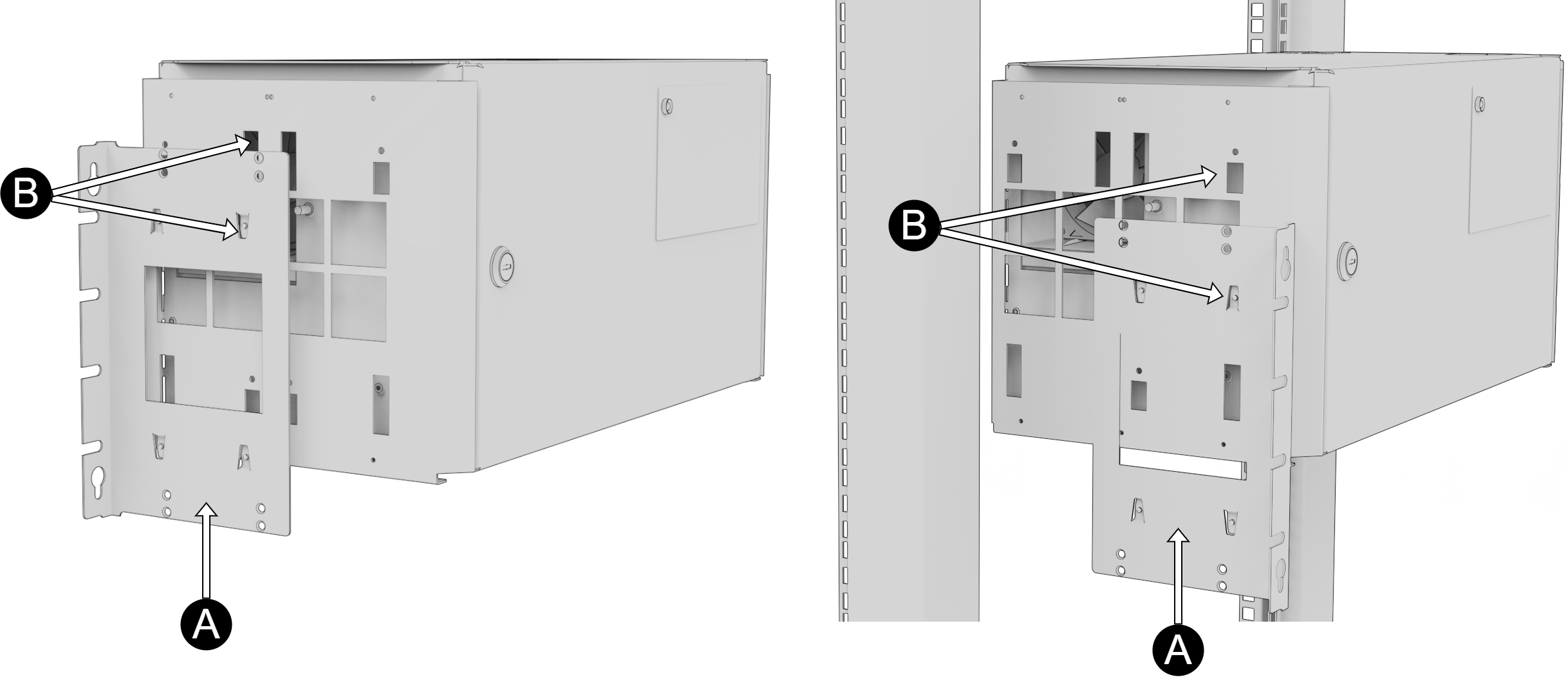

Montering av konsol på kapsling
Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.
Bokstav | Förklaring |
|---|---|
A | Konsol skjuts in nedifrån och upp. |
B | Gem klickar i när konsol sitter korrekt. |
Viktigt
Skall larmklass 3 (SSF) uppfyllas skall skåp och sabotagekontakt sitta monterade på vägg. Tillval, Cabinet tamper M/L för att sätta sabotagekontakt på vägg finns.

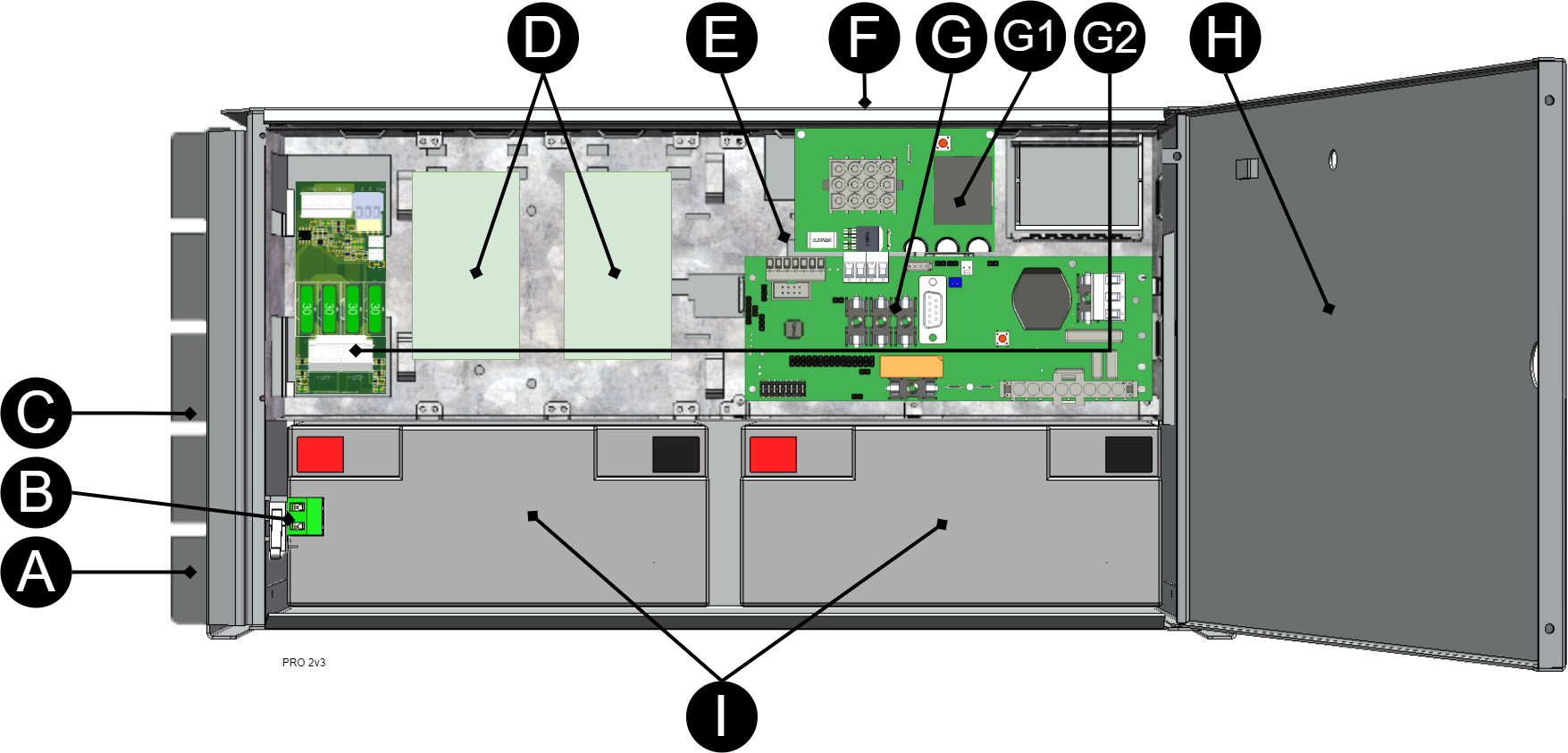

Komponentöversikt
Komponentöversikt
Bokstav | Förklaring |
|---|---|
A | Konsol, vändbar för montering i vägg eller 19" rack. |
B | Sabotagekontakt. Skall larmklass 3 (SSF) uppfyllas skall kapsling och sabotagekontakt sitta på vägg. |
C | Skåp i pulverlackad plåt. |
D | Plats för fördelningskort. |
E | Nätaggregat - bakom plåt. |
F | Kabelgenomföringar. |
G | Moderkort. |
G1 | Effektkort. |
G2 | Lastkort. |
H | Låsbar dörr. |
I | Plats för batterier. |
Batterier - inkoppling

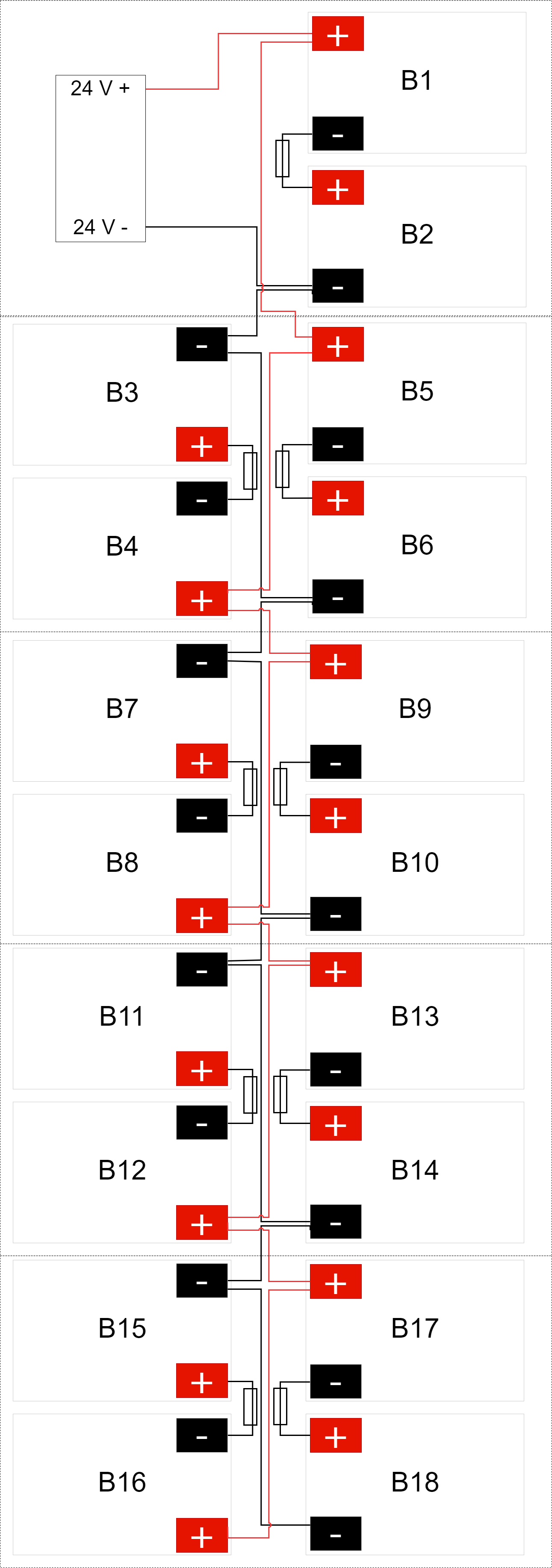

Schema - Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Schema visar hur kablage skall kopplas.
Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
Anslut batterikablaget enligt kopplingsschemat. Röd kabel ansluts till pluspol (+) på B1 och svart kabel till minuspol (−) på B2.
Koppla in batterisäkring.
Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.
Två 12 V batterier kopplas i serie för att erhålla 24 V batterispänning.
Nr | Förklaring |
|---|---|
1 | Batteri 2. |
2 | Batterisäkring. |
3 | Batteri 1. |
4 | Inkommande nätspänning, 230 V AC. |
5 | Likriktare 24 V DC. |
6 | Last, 24 V DC. |

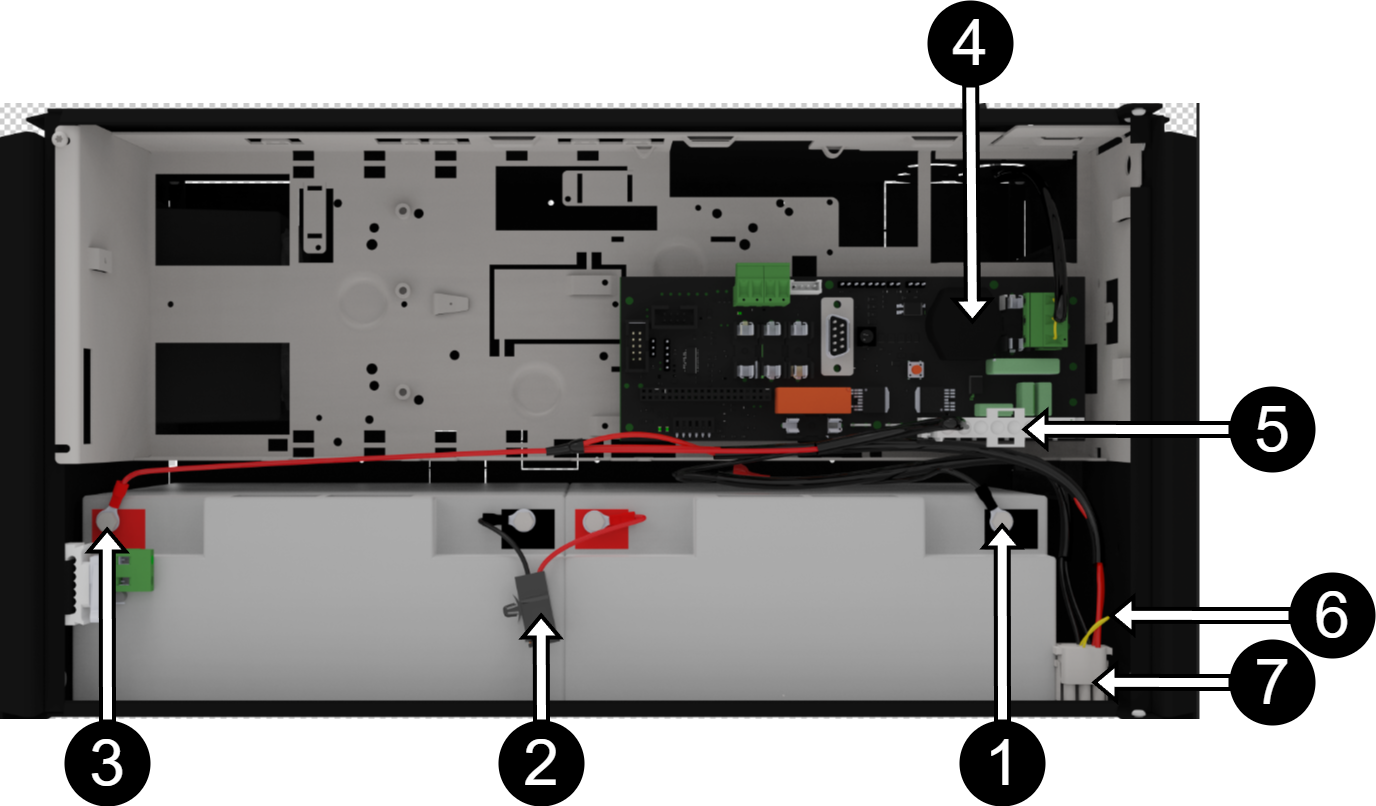

Inkoppling av batterier
Notera att kort (4) skiljer sig mellan olika konfigurationer.
Nr | Förklaring |
|---|---|
1 | Minuspol för batterikabel från 4 (moderkort). |
2 | Hängsäkring. |
3 | Pluspol för batterikabel från 4 (moderkort). |
4 | Moderkort, varierar med konfiguration. |
5 | Batterikablar sitter på moderkortet, varierar med konfiguration. |
6 | Byglad kabel, som skall klippas vid inkoppling av batteribox. |
7 | Anslutning för inkoppling av batteribox. |

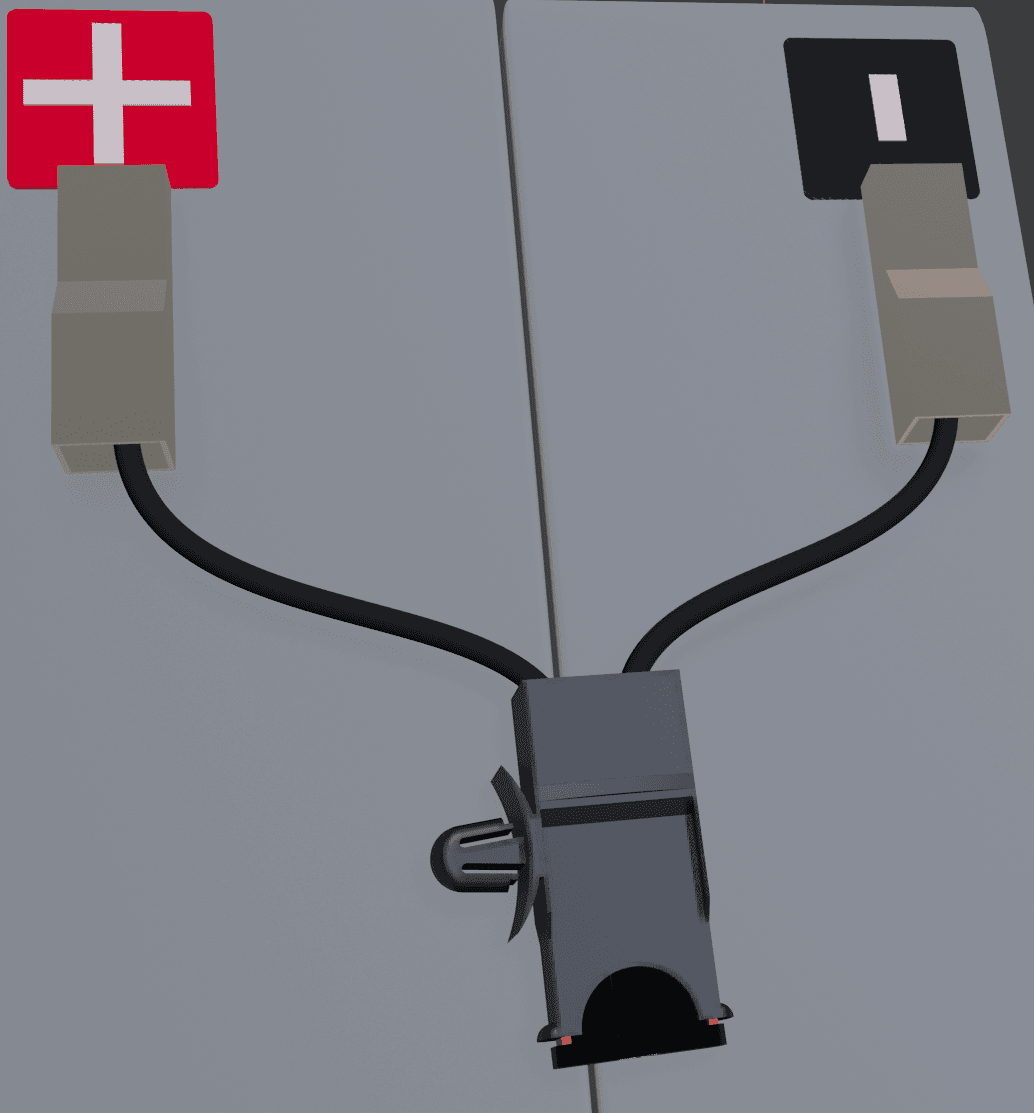

Anslut batterisäkring / bladsäkring

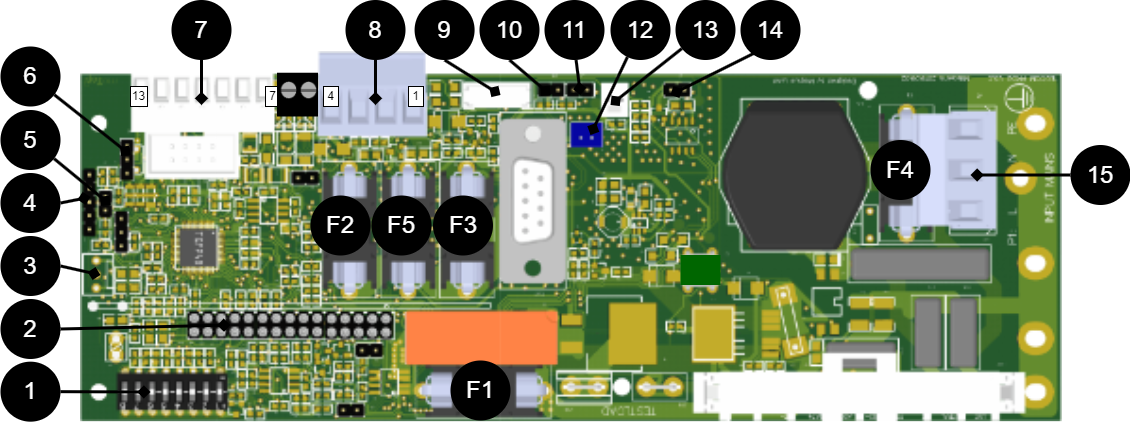

Moderkort - beskrivning
Moderkort styr enheten, fördelar effekt och kommunicerar med andra system. Se tekniska data för mer information.
Nr | På kretskort | Förklaring |
|---|---|---|
1 | Dip SW | Dip-switch 1-8 |
2 | J20 | Anslutning reläkort. |
3 | JU17 | Anslutning extern indikeringsdiod. |
4 | - | Programeringskontakt. |
5 | J13 | Återställning av data efter batteribyte. |
6 | J6 | Temperaturgivare. |
7 | P2:7-13 7-8 9-10 11 12 13 | Anslutning kommunikation. RS-485 - / + GND, jord RX TX +5V |
8 | P2:1-4 1 2 3 4 | Lastutgångar. + - + - |
9 | J29 | Anslutning till fläkt. |
10 | J14 | Anslutning sabotagekontakt. |
11 | J3 | Anslutning sabotagekontakt från batteribox. |
12 | J1 | Anslutning tillvalskort. |
13 | J4 | Anslutning extern säkring (NO). |
14 | J7/21 | Anslutning till extern säkring (NC). |
15 | P1:1-3 | Inkommande elnät, (230 V). L, N, PE. |
Säkringar
Säkring | Typ | Förklaring |
|---|---|---|
F1 | T16A | Säkring för nätaggregat. |
F2 | T250mA | Lastsäkring 2 + (för P2:3). |
F3 | T250mA | Lastsäkring 1 + (för P2:1). |
F4 | T4A | Elnätssäkring. |
F5 | T16A | Lastsäkring 1 - (för P2:2). |
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Elnätsanslutning
Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.
Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.
Säkra F och N med buntband.
Viktigt
Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
L | Fas |
N | Noll |
PE | Skyddsjord |
Filterkondensatorer
Produkterna levereras med följande filterkondensatorer för standardnät (TN/TT):
Typ | Placering |
|---|---|
X2 | Fas – Nolla (L–N) |
Y2 | Fas/Nolla – Skyddsjord (en per ledare) |
IT-nät
IT-nät genererar högre transienter eftersom systemet arbetar fas mot fas. Enligt gällande standard krävs därför kondensatorer av en högre klass.
Avsteg från X1/Y1-kondensatorer kan göras men då måste externt transientskydd installeras. För enheter som skall installeras i IT-nät måste Milletekniks åskskydd monteras för att upprätthålla standard.
Anslut last
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Lastutgångar vid SSF certifikat
För att certifikat skall upprätthållas får endast en lastutgång användas.
Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.
På kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 +. |
P2:2 | Anslutning för last 1 -. |
P2:3 | Anslutning för last 2 + |
P2:4 | Anslutning för last 2 - |
Observera
Last får endast kopplas på moderkortet i 5 A och 10 A enheter. För andra enheter skall last kopplas via effektkort eller tillvalskort.
Anslutning av last 15 A - 25 A enheter
För enheter med effektkort, vilket finns för att hantera de högre strömmarna skall last anslutas på tillvalskort.
Se dokumentation för tillvalskort för att ansluta last.
Varning
Last får inte anslutas direkt till moderkortet om enheten är en 15 A eller 25 A, eftersom detta kan orsaka skador vid driftsättning. Skador på moderkortet eller andra komponenter som uppstår på detta sätt täcks inte av garantin.
Effektkortet ökar strömmen för enheter 15 A och 25 A.
Larm via kommunikation
Kommunikation ansluts på plint 7-13. Se överordnats systems dokumentation för kompatibelt protokoll.
Kommunikation till överordnat system
Det är möjligt att ansluta kommunikation till ett överordnat system via anslutningar på P2. Se även överordnats systems dokumentation för kompatibelt protokoll. Se tekniska data för mer information om larm.
Plint | Förklaring |
|---|---|
P2:7 | RS-485 - |
P2:8 | RS-485 + |
P2:9 | System-minus - |
P2:10 | System-minus - |
P2:11 | RXD |
P2:12 | TXD |
P2:13 | +5 V |
Dip-switch 1-8
Dip-Switch har flera olika läge:
Dip-switch | I nätdrift eller batteridrift |
|---|---|
1 | Adressinställning för extern kommunikation. |
2 | Adressinställning för extern kommunikation |
3 | Adressinställning för extern kommunikation |
4 | Adressinställning för extern kommunikation |
5 | Ställer larm för nätavbrottsfördröjning |
6 | Ställer larm för nätavbrottsfördröjning |
7 | Ställer larmgräns för låg batterispänning i batteridrift. |
8 | Stänger av eller sätter på lysdiodsindikering, för allt utom larm vid utlöst sabotagekontakt som alltid indikeras oavsett läge på dip-switch. |
8 i sekvens | Utför batteritest. |
Adressinställning för extern kommunikation (Dip-switch 1-4)
Dip-Switch S1: 1-4 ställer adressering.
Dip: 1 | Dip: 2 | Dip: 3 | Dip:4 | |
|---|---|---|---|---|
Adress 1 | ON | OFF | OFF | OFF |
Adress 2 | OFF | ON | OFF | OFF |
Adress 3 | ON | ON | OFF | OFF |
Adress 4 | OFF | OFF | ON | OFF |
Adress 5 | ON | OFF | ON | OFF |
Adress 6 | OFF | ON | ON | OFF |
Adress 7 | ON | ON | ON | OFF |
Adress 8 | OFF | OFF | OFF | ON |
Adress 9 | ON | OFF | OFF | ON |
Adress 10 | OFF | ON | OFF | ON |
Adress 11 | ON | ON | OFF | ON |
Adress 12 | OFF | OFF | ON | ON |
Adress 13 | ON | OFF | ON | ON |
Adress 14 | OFF | ON | ON | ON |
Adress 15 | ON | ON | ON | ON |
Nätavbrottsfördröjning (dip 5-6)
Det är möjligt att flytta tiden för när larm för nätavbrott skall ges. Använd matrisen för att ställa larmet.
Larm för nätavbrott ges efter: | Dip 5 | Dip 6 |
|---|---|---|
3 sekunder | OFF | OFF |
30 minuter | ON | OFF |
60 minuter | OFF | ON |
240 minuter (4 timmar) | ON | ON |
Låg batterispänning (dip 7)
Larm för låg batterispänning ges vid | Dip 7 |
|---|---|
22,8 V* | ON |
24 V | OFF |
*25% av batterikapacitet kvarstår. | |
Lysdiod (dip 8)
Lysdiod/batteritest tänds alltid när luckan är öppen.
Dip-switch 8=ON släcker lysdiod.
Dip-switch 8=OFF tänder lysdiod.
Batteritest (dip 8)
För att göra ett batteritest behöver dip 8 byta läge och fem sekunder behöver gå innan test initieras.
Om dip 8 i ursprungsläge står på OFF slå då dip 8 till: ON (vänta 5 sekunder) och slå sedan tillbaka till OFF.
Om dip 8 i ursprungsläge står på ON slå då dip 8 till: OFF (vänta 5 sekunder) och slå sedan tillbaka till ON.
Detta aktiverar batteritest efter 3-8 sekunder. Batteritestet pågår i ca 6 sekunder och då blinkar lysdioden snabbt gult. Larm för åldrat batteri kan indikeras under tiden batteritest utförs.
Ställ tillbaka dip 8 först när testet har slutförts.
Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system
Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.
Viktigt
Omstart enligt denna procedur bryter ej utspänningen men kan generera larm i överordnat system.
Omstart av enhetens mjukvara görs genom att bygla J13 (PRO2)
Viktigt
Omstart måste göras varje gång en ändring görs i enheten, gäller även ändringar av dip-switchar.
Larmkort för moderkort: PRO2

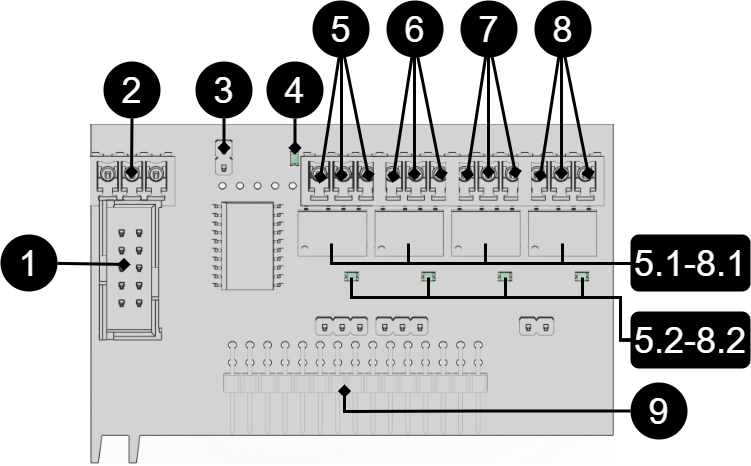

Reläkort - beskrivning, anslutningar och larmutgångar.
Alla fellarmsreläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.
Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge.
Viktigt
Det finns normalt en fördröjning på 10 sekunder vid återställning av larm. Mjukvaran på huvudkortet vara konfigurerad till annan tidsperiod.
 |
Nr | Plint nr | Relä är normalt spänningssatt. | Larmtyp eller förklaring |
|---|---|---|---|
1 | J7 | - | Anslutning för RS-232 kabel. |
2 | P4:1 | - | RS-232: TxD, data UT från moderkort. |
P4:2 | - | RS-232: RxD, data IN till moderkort. | |
P4:3 | - | RS-232: Jord, koppla ej jord på annan plint. | |
3 | J6 | - | Resetjumper. |
4 | D7 | - | Indikeringsdiod, blinkar grönt vid normaldrift. |
5,5.1, 5.2 | P5:1-3 | NO, COM, NC | Sabotagelarm, (tillval för EN54). 5.1 Relä. 5.2 LED, lyser grönt vid spänningssatt relä. |
6, 6.1, 6.2 | P5:4-6 | NO, COM, NC | Larm för: Låg systemspänning. 6.1 Relä. 6.2 LED, lyser grönt vid spänningssatt relä. |
7, 7.1, 7.2 | P5:7-9 | NO, COM, NC | Larm för: Säkringsfel, laddarfel överspänning, laddarfel underspänning, cellfel/ej anslutet batteri, låg batterispänning vid nätavbrott samt åldrat batteri. 7.1 Relä. 7.2 LED, lyser grönt vid spänningssatt relä. |
8, 8.1, 8.2 | P5:10-12 | NO, COM, NC | Nätavbrottslarm. 8.1 Relä. 8.2 LED, lyser grönt vid spänningssatt relä. |
9 | J11 | - | Anslutning till moderkort. |
Via kommunikation på PRO2-kort: Samtliga larm och larm för: Fläktfel, övertemperatur, undertemperatur, kort batteritid kvar, överström 100% av minutmedelvärde, överström 80% dygnsmedelvärde samt överström 175% sekundmedelvärde. | |||
Flera enheter till ett överordnat system
För att ansluta flera enheter till ett överordnat system skall last-minus mellan flera batteribackuper kopplas samman.
 |
Driftsättning - hur enheten skall startas
Driftsättning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[2].
Viktigt
För inställning av dip-switchar och adressering – se online-manual via QR-kod.
Koppla in last, larm och ev. andra anslutningar.
Koppla in batterier.
Anslut / slå till säkringar.
Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
Slå till nätspänning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans/kretskort utsida lyser med fast grönt sken.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
72 timmar efter driftsättning / batteribyte
De första 72 timmarna efter driftsättning utför enheten inte något test av batterikapacitet. Testet skjuts upp för att enheten inte skall larma felaktigt innan batterier är uppladdade. Enheten skall alltid startas med nya batterier vid driftsättning eller batteribyte och det är inte troligt att nya batterier är felaktiga.
Systemtest
Testa inkopplad enhet genom att göra ett systemtest efter Driftsättning - hur enheten skall startas.
Viktigt
Låt batterierna ladda i ett par timmar, använd en multimeter för att mäta spänningen på varje batteri. Spänningen ska vara minst 12,7 V per batteri.
Slå till inkommande nätspänning.
Lysdiod på skåpluckans utsida lyser med fast grönt sken. Bryt nätspänning för att kontrollera att enheten fungerar i batteridrift och larmar.
Lysdiod på skåpluckan indikerar, se panel för larmtyp.
Slå till inkommande nätspänning. Om lysdiod på skåpluckans utsida lyser med fast grönt sken är enheten i normaldrift.
Återställning
Återställ enheten genom att göra enheten helt spänningslös.
Koppla bort batterikablage/batterisäkring samt nätspänning och återanslut efter 5 sekunder.
Larm som visas på skåplucka / indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Förklaring |
|---|---|
Fast grönt sken | Normaldrift. |
Långsamma gröna blink | Sabotagelarm. |
Snabba gröna blink | Nätavbrottslarm. |
Fast gult sken | Låg batterispänning. |
Långsamma gula blink | Åldrade batterier. |
Snabba gula blink | Bortkopplade batterier eller batterikortslutning. |
Fast rött sken | Överspänning eller underspänning eller laddarfel. |
Långsamma röda blink | Låg systemspänning. |
Snabba röda blink | Lastsäkring har löst ut eller batterisäkring har löst ut. |
Svart / släckt | Djupurladdningsskydd är aktiverat. (Enheten har stängt av.) |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
Obs!
Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.
Justering av sabotagekontakt
 |
Sabotagekontaktens hävarm skall vid stängd skåpdörr vara i slutet läge (stängd). Går larm (”tamper alarm” / larm till undercentral) kan hävarmen behöva justeras.
Hävarmen justeras genom följande steg:
Nyp åt med en plattång mitt på hävarmen.
Justera hävarmen försiktigt åt önskat håll (upp/ner).
Kontrollera genom att stänga dörren. Ett klick hörs när kontakten sluts.
Obs!
Sabotagekontakten skall inte larma vid stängd och låst dörr.
Underhåll
Systemet, med undantag för fläkt och batterier, är underhållsfritt vid installation i inomhusmiljö.
Kontrollera fläkten årligen. Fläkten skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkten skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkten inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen, vilket kan leda till att batterikapaciteten försämras och att bytesintervall på batterier avsevärt förkortas.
Batterier

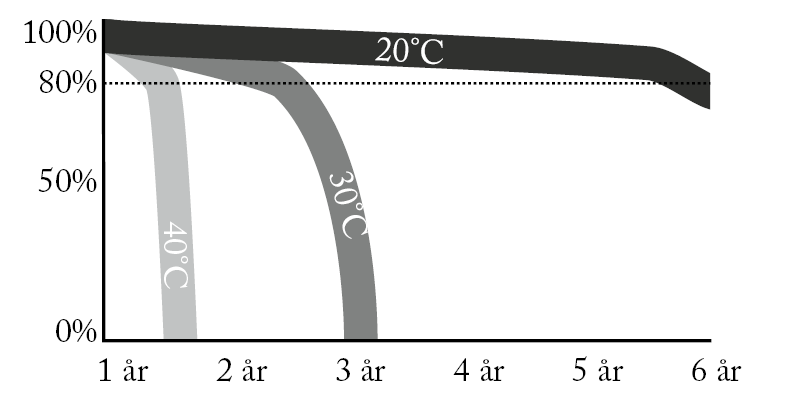

Batterier alstrar elektricitet genom en kemisk process och det sker därmed en naturlig degradering av kapacitet. Den största faktorn för batteriers livslängd är temperatur. Ju högre temperatur desto kortare livslängd på batterier. Tillverkningsdatum som är präglat på batteriet och livslängden (som batteritillverkaren anger). En ideal temperatur är 20 °C både i drift och i förvaring. Högre omgivningstemperatur försämrar kraftigt livslängden. Således varierar faktisk livslängd när det används. Batterier bör bytas efter halva angiven (från batteritillverkaren) livslängd för säker drift. Batterier inköpta via batteribackupens tillverkare har en livslängd (från batteritillverkaren) på mellan 10-12 år med rekommenderat byte efter 5-6 år.
Batteribyte
Bryt, om möjligt, nätspänning vid batteribyte.
Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.
Tag bort batterisäkring mellan batterier.
Sätt in och spänn fast de nya batterierna.
Anslut batterikablarna på samma sätt som tidigare.
Sätt fast batterisäkring mellan batterier.
Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.
Mät batterispänning. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.
Batteriåtervinning
Alla batterier skall återvinnas. Återlämna till tillverkare eller lämna till återvinningsstation.
Säkerhetsinformation – service och felsökning
Bryt om möjligt nätspänningen innan något arbete påbörjas, till exempel service, batteribyte, mätning eller felsökning.
Ta ur batterisäkring / kontakt / slå av automatsäkring innan du arbetar på DC-sidan.
Kontrollera att alla kablar är korrekt anslutna och jordade innan enheten åter spänningssätts.
Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.
Om säkringar löser ut upprepade gånger se Felsökning eller koppla bort enheten och kontakta Milletekniks tekniska support.
Vid misstanke om skada, vätskepåverkan eller lukt av bränt, får produkten inte användas förrän den kontrollerats av behörig personal.
Under drift ska kapslingen vara stängd och låst (om enheten har lås).
Endast auktoriserad servicepersonal får utföra reparationer på enheten.
Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual/produktblad.
Milleteknik ansvarar inte för skador orsakade av felaktig hantering, modifiering eller icke godkända komponenter.
Felsökning
Om enheten inte fungerar som förväntat, gå igenom följande kontroller:
Problem | Möjlig orsak | Åtgärd |
|---|---|---|
Ingen spänning ut. | Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in. | Kontrollera matning, säkringar och batterianslutningar. |
Batteri laddas inte. | Felaktig batterianslutning eller batterisäkring har löst ut. | Kontrollera batterikablar och byt batterisäkring vid behov. |
Enheten startar men ger larm. | Batterier ej tillräckligt laddade eller fel på last eller batteri. | Vänta 72 timmar tills batterier är fullt laddade. Kontrollera att lasten inte överskrider märkström. |
Lysdiod blinkar. | Information, varning eller fel. | Se panel eller manual för förklaring. |
Säkringar löser ut ofta. | Kortslutning eller överbelastning. | Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats. |
Enheten blir varm. | Hög belastning eller otillräcklig ventilation | Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen. |
Kontrollmätning av batterier
Vid felsökning kan batteriernas spänning kontrolleras med multimeter. Mät varje 12 V-batteri separat över plus- och minuspol. Mät därefter hela den seriekopplade batterigruppen. Två seriekopplade 12 V-batterier ska ge cirka 24–27 V DC beroende på laddningsgrad och om laddning pågår. Om uppmätt spänning är betydligt lägre än förväntat, kontrollera polaritet, batterisäkring och kablage mellan batteribox och batteribackup.
Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.
Anslutning av batteribox
Montering av batteribox, vad som skall göras i batteribackup
Kabelgenomföring/knock-out finns i batteribackupens botten och den skall brytas loss innan montering.
Enheten skall vara spänningslös vid montering och inkoppling.
Använd kablage som följer med batteriboxen för att möta kablage från batteribackup.
Bilden visar kabelanslutning från batteribackupen som möter kablar från batteribox och kabel som skall klippas i batteribackup för att bilda en slinga för sabotagekontakten.

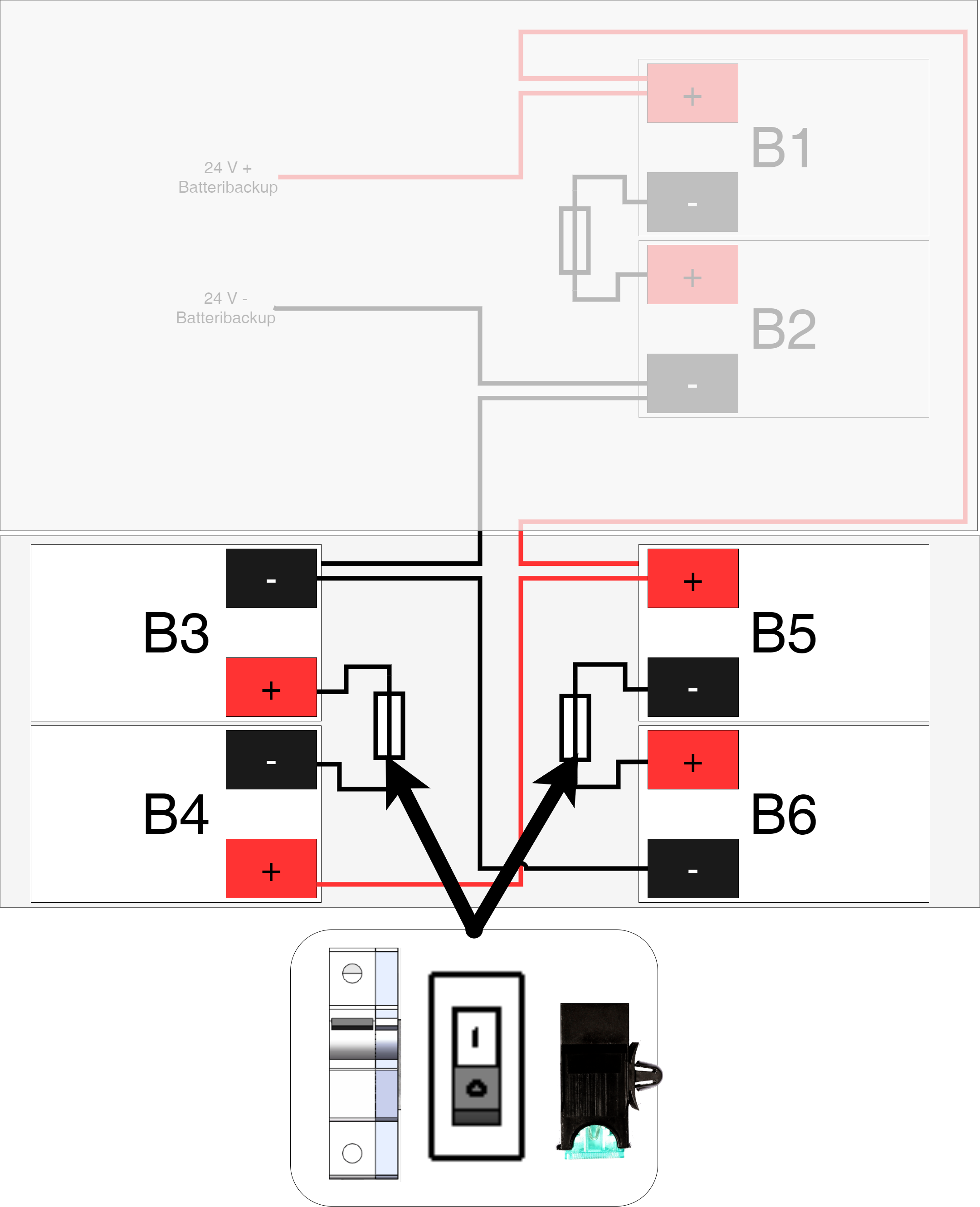

Inkopplingschema över batterier i batteribox
Batterikablage är monterat i batteribox vid leverans. Bilden visar hur kablage skall kopplas.
Varning
Skada på utrustning kan uppstå vid felkoppling.
Notera
Typ av säkring mellan batterier varierar med konfiguration.
Inkoppling batteribox med batteribackup
Bilden ger en översikt över kopplingar för batterikablar och batterisäkringar.
Batterikablage | Förklaring |
|---|---|
B1+ | Kopplas till säkring. |
B1- | Kabel från moderkort kopplas till batteri. |
B2+ | Kabel från moderkort kopplas till batteri. |
B2- | Kopplas till säkring. |
B3+ | Kopplas till säkring. |
B3- | Kopplas via anslutningskontakt till batteri i batteribackup. |
B4+ | Kopplas via anslutningskontakt till batteri i batteribackup. |
B4- | Kopplas till säkring. |
Nummer | Förklaring |
|---|---|
1 | Batterisäkring. |
2 | Koppla ihop batteribackup och batteribox med vit, 9-polig, fyrkantig anslutningskontakt. |

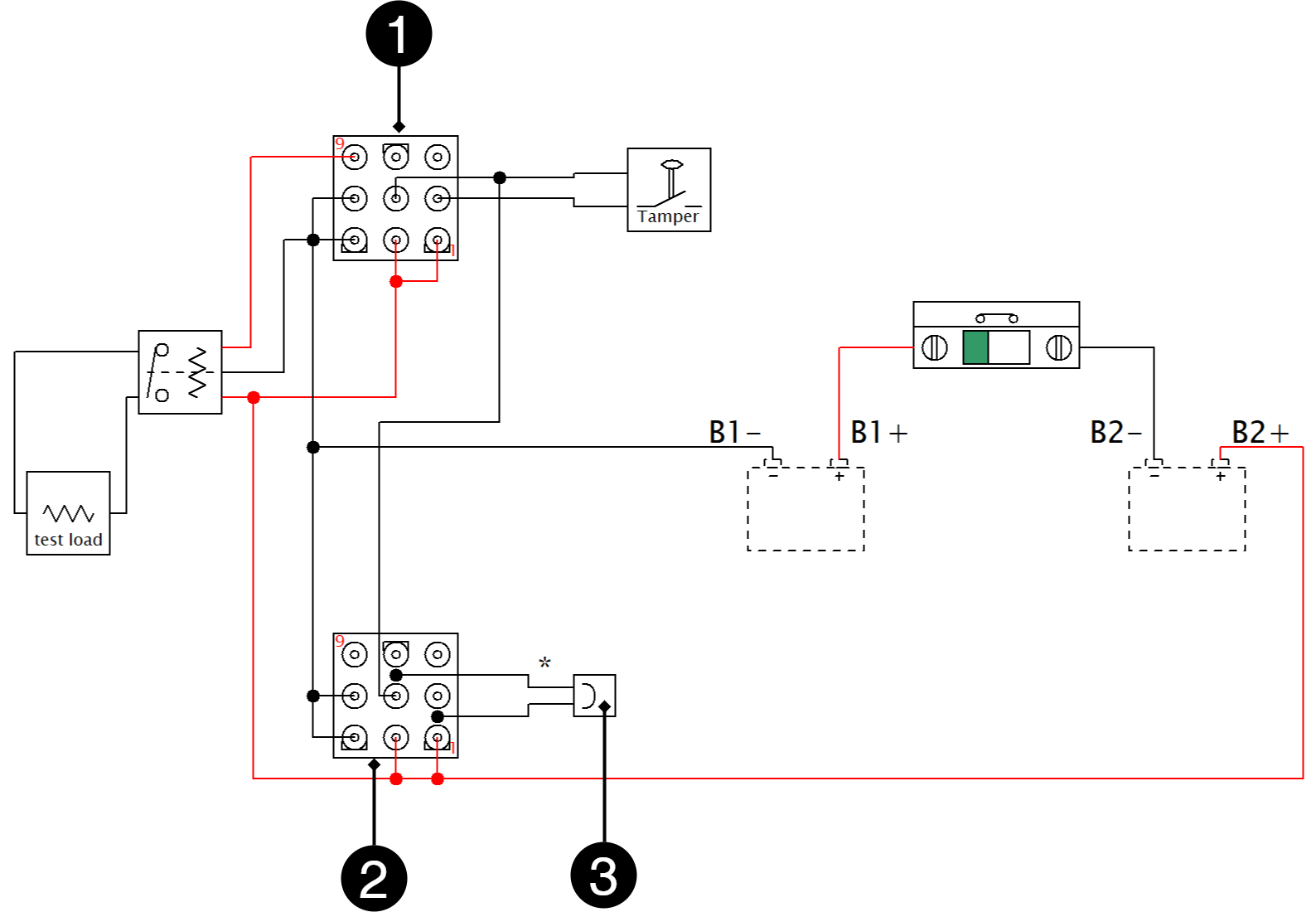

Inkopplingsschema och bygel
Larm till sabotagekontakt seriekopplas och därför måste slingan vara obruten till sista batteriboxkablaget. Bygel sluter slingan på varje kablage som går från batteribackup till batteribox och för att larm skall ges på sabotagekontakten i batteriboxen måste bygel på kablage klippas. Klipp inte bygel på sista kablage i batteribox, då kommer larm för sabotage inte ges i någon tillkopplad batteribackup eller batteribox.
Nummer | Förklaring |
|---|---|
1 | IN - inkommande anslutning |
2 | UT - utgående anslutning |
3 | Bygel på sockel på utgående anslutning |
Enheter | Bygel - var du skall klippa / ej klippa | Var slutningen i slingan skall vara |
|---|---|---|
Batteribackup utan batteribox | Klipp ej bygel | Bygling skall vara kvar i batteribackup |
Batteribackup + 1 batteribox | Klipp bygel i batteribackup | Bygling skall vara kvar i batteribox 1 |
Batteribackup + 2 batteriboxar | Klipp bygel i batteribackup och i batteribox 1 | Bygling skall vara kvar i batteribox 2 |
Schematisk inkoppling av batteribackup med fyra batteriboxar
Sabotagekontakt vid extra batteribox
Har en eller flera batteriboxar kopplats till enheten skall sabotagekontakterna seriekopplas för att larm från alla enheter skall ges. Det är viktigt att seriekopplingen har slutning vid den sista sabotagekontakten. Seriekopplingen skall börja i enheten och vända tillbaka i den sista batteriboxen.
Alla sabotagekontakter skall sitta i serie för att alla sabotagekontakter skall vara med i larmkedjan. Därför måste kabel som sitter i på den niopoliga kontakten klippas. På den sista anslutningen/batteriboxen skall den byglade kabeln ej vara klippt.
Produktblad - strömförsörjning / batteribackup
Produktblad
SSF 1014 certifierad batteribackup med kommunikation
 |

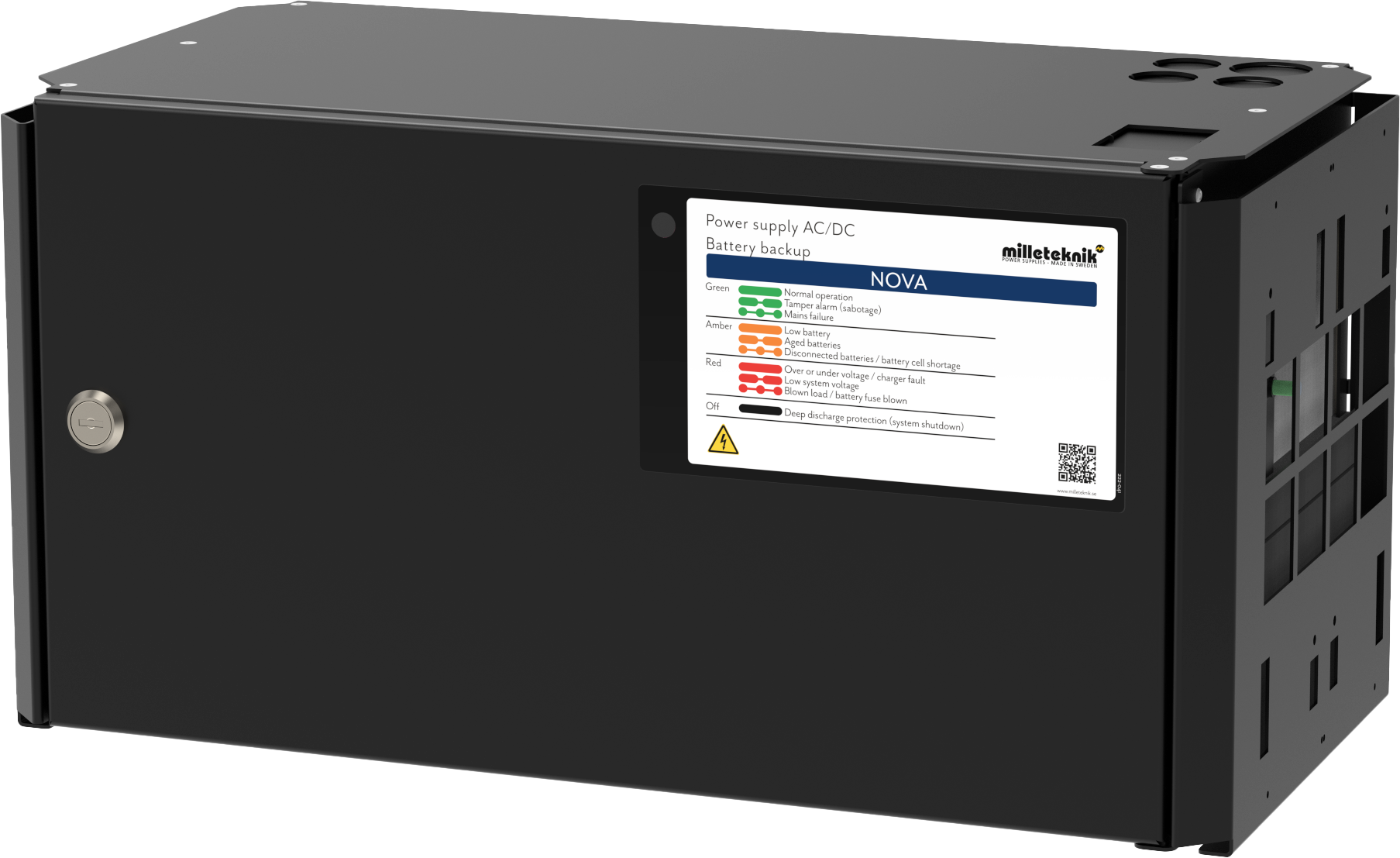

NOVA FLX M monteras på vägg eller i 19" rack.
Artikelinformation
Tabellen visar namn, artikelnummer och e-nummer för produkten
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
NOVA 24V 15A FLX M | FM01P23024P150-SSF | 52 136 39 |
Teknisk beskrivning
NOVA används för strömförsörjning av passersystem, larm och övrig säkerhetsutrustning med 24 V DC-drift. Enhetens inbyggda likriktare omvandlar nätspänning (230 V AC) till stabiliserad 24 V DC. NOVA är certifierad enligt SSF 1014 för användning i säkerhetsanläggningar från larmklass 1 upp till larmklass 4.
Batterier driver, exempelvis passersystemet, vidare när elnätet går ner.
Användningsområden
Användningsområden | Ja | Nej |
|---|---|---|
Passersystem (dörrläsare, magnetlås, elslutbleck, etc) | ✔ | |
PowerWatch-kompatibel | ✔ | |
Inbrottlarm | ✔ | |
SSF-certifierade passersystem. Larmklass 1-4 | ✔ | |
Kommunikation till undercentral | ✔ |
Elektriska data
Elektriska data | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Matningsspänning | 230 V AC, +/- 10% , 47 Hz- 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Laddström | Max 10 A | ||||||||||||||||||||||||||||||||||||||||||||||||
Verkningsgrad[a] | 89% | ||||||||||||||||||||||||||||||||||||||||||||||||
Standbyförbrukning | 5,54 W | ||||||||||||||||||||||||||||||||||||||||||||||||
Spänning ut | 27,3 V DC, (24 V DC) Gäller även i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Ström (A)[b] | 15 A | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Vid nominell last. [b] Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max. | |||||||||||||||||||||||||||||||||||||||||||||||||
Säkringar | |
|---|---|
Elnätssäkring | 2,5 A 4 A |
Lastsäkring | 15 A |
Batterisäkring | 16 A (på moderkort) och 30 A (säkring mellan batterier) |
Kretskort | Egenförbrukning (i batteridrift) | Övr. info |
|---|---|---|
PRO2 och PRO2v3 | < 210 mA | Mindre än 210 mA, 100 mA utan effektsteg med alla reläer på externt larmkort dragna i normalläge. |
Lastutgångar
Larm och skydd
Larm | Larm via kommunikation | Indikering[a] | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nätavbrott | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Säkringsfel | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Sabotagebrytare | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Fläktfel | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Laddarfel, överspänning | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Laddarfel, underspänning | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Cellfel eller ej anslutet batteri | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Låg systemspänning[b]. | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Låg batterispänning (<24,0 V DC) eller nätavbrott | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Övertemperatur | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Undertemperatur | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Kort batteritid kvar | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Åldrat batteri | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Överström 80 %, dygnsmedelvärde | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Överström 100 %, minutmedelvärde | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Överström 175 %, sekundmedelvärde | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Indikeringsdiod på huvudkort och LED på dörr. [b] Systemspänning i nätdrift är under 24,0 V | |||||||||||||||||||||||||||||||||||||||||||||||||
Larm[a] | Relä 1[b] | Relä 2[c] | Relä 3[d] | Relä 4[e] | |||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nätavbrott | ✔ | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Säkringsfel | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Sabotagebrytare | - | - | - | ✔ | |||||||||||||||||||||||||||||||||||||||||||||
Fläktfel | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Laddarfel, överspänning | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Laddarfel, underspänning | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Cellfel eller ej anslutet batteri | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Låg systemspänning[f]. | - | - | ✔ | - | |||||||||||||||||||||||||||||||||||||||||||||
Låg batterispänning (<24,0 V DC) eller nätavbrott | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Övertemperatur | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Undertemperatur | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Undertemperatur | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Kort batteritid kvar | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Åldrat batteri | - | ✔ | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Överström 80 %, dygnsmedelvärde | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Överström 100 %, minutmedelvärde | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
Överström 175 %, sekundmedelvärde | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||
[a] Larm på potentialfri reläkontakt. [b] Larmutgång 1 [c] Larmutgång 2 [d] Larmutgång 3 [e] Larmutgång 4 [f] Systemspänning i nätdrift är under 24,0 V. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kommunikation och indikeringar
Kommunikation och indikeringar | Ja | Nej | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Kommunikation till överordnat system | ✔[a] |
| |||||||||||||||||||||||||||||||||||||||||||||||
Larm till undercentral | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
PowerWatch-kompatibel[b] | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Indikeringar | ✔ | Lysdiod visar information och larm på kretskort och på kapslingens utsida. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Gäller kommunikation mot överordnat system, aktiv endast om konfiguration medger. [b] PowerWatch består av en kabel och mjukvara, den beställs separat. Se bilaga. | |||||||||||||||||||||||||||||||||||||||||||||||||
PowerWatch finns att beställa som tillval till produkten.
Gränssnitt | Ingår / tillval | Signaltyp / Kommunikationsprincip | Protokoll | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RS-485[a] | Ingår | Differentiell signalering | OSDP | ||||||||||||||||||||||||||||||||||||||||||||||
RS-232 | Tillval | Seriell kommunikation (TTL-nivå) | Proprietärt protokoll | ||||||||||||||||||||||||||||||||||||||||||||||
Ethernet | Tillval | Paketbaserad (Ethernet) | TCP/IP | ||||||||||||||||||||||||||||||||||||||||||||||
I2C | Tillval | Tvåtrådsbuss | I2C | ||||||||||||||||||||||||||||||||||||||||||||||
[a] För andra varumärken gäller respektive tillverkares kommunikationsgränssnitt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Batteri
Batteri | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rek. batterier[a] | 2 x 20 Ah | ||||||||||||||||||||||||||||||||||||||||||||||||
Batterityp | Underhållsfria AGM-batterier (blysyra) | ||||||||||||||||||||||||||||||||||||||||||||||||
Djupurladdningsskydd | Aktiveras när systemspänningen sjunker under ca 20 V DC. | ||||||||||||||||||||||||||||||||||||||||||||||||
Andra storlekar av batterier som kan användas | Andra batterier får ej användas om certifikat skall upprätthållas. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Om batterier ingår anges det, annars beställs batterier separat. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kapsling och mekanik
Kapsling och mekanik | |
|---|---|
Typ | Universalkapsling för vägg och rack |
IP-klass | IP32 |
Material | Pulverlackerad plåt |
Färg | Svart |
Höjdenheter | 5 |
Kabelgenomföringar | 4 st |
Utslagshål | 1 st. på baksidan |
Lås | ✔ 2 st. nycklar medföljer |
Fläkt i kapsling | ✔✘ |
Montering, installation och behörighetskrav
Montering | Ja | Nej |
|---|---|---|
19" rack | ✔ | |
Vägg | ✔ |
Installation | Ja | Nej |
|---|---|---|
Fast installation | ✔ |
Mått, vikt och förpackningsinformation
Nettovikt | Vikt med emballage |
|---|---|
8,6 kg | 9,4 kg |
Emballage, transport och lagring | |
|---|---|
Emballage | Kartong och stötskydd i papp |
Antal i förpackning | 1 st |
Förpackningstyp (GS1 T0137) | BX-låda |
Villkor EUR pall | EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning. |
Transportmiljö | Produkten ska skyddas mot kondens och direkt nederbörd under transport. |
Transporttemperatur (utan batteri) | −30 °C till +70 °C |
Lagringsmiljö | Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande. |
Lagringstemperatur utan batterier | −15°C till +60 °C |
Kontakt
Så når du oss | |
|---|---|
Växel | 031-340 02 30 |
Support och tekniska frågor | support@milleteknik.se |
Försäljning | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adress | Ögärdesvägen 8B, 433 30 Partille |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. Milleteknik med tillhörande logotyp är ett varumärket som tillhör Milleteknik AB. PowerWatch är ett varumärke som tillhör Milleteknik AB. |
Publiceringsdatum 2026-07-08
Compliance och regelefterlevnad
Leveranstid, garanti och villkor
Leveranstid, garanti och villkor | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantitid[a] | Produkten har fem (5) års garanti mot tillverkningsfel. | ||||||||||||||||||||||||||||||||||||||||||||||||
Särskilda garantivillkor | Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier. Fläkten skall rengöras årligen och bytas om nödvändigt. Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet. Omgivningstemperatur skall ej överstiga 32°C. Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor. | ||||||||||||||||||||||||||||||||||||||||||||||||
Allmänna villkor | ALEM09 med undantag, se: www.milleteknik.se/villkor/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad. | ||||||||||||||||||||||||||||||||||||||||||||||||
Leverans och lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveranstid[b] | 5 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. [b] Vid större beställningar sker leveranstid, enl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift och underhåll
Drift | Data | Övr. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljö | Inomhus, miljöklass 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (rekommenderad) | +15°C till +25°C | För bästa livslängd på batterier. Högre temperaturer förkortar batteriernas livslängd avsevärt. | |||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillåten)[a] | +5°C till +40°C | Klass 1 enligt EN 50131-6 / EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Belastning, nätaggregat | 80% | Medelbelastning får ej överstiga 80 % av nätaggregatets märkkapacitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilation, fritt avstånd runt kapslingen. | 100 mm | Ventilationsöppningar får inte blockeras eller täckas. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nej | Intervall | Övr. info |
|---|---|---|---|
✔ | Årligen | Fläkten skall rengöras årligen. Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märkkapacitet. |
Certifieringar och godkännanden
Uppfyller | Direktiv |
|---|---|
Emissioner | EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, EN 55032 (ersätter EN 55022) |
CE | CE-märkning enligt (EC) 765/2008 |
RoHS | RoHS Directive 2011/65/EU, including amendment (EU) 2015/863 |
EMC | EMC-direktivet 2014/30/EU |
Uppfyller | Ja | Nej |
|---|---|---|
SBF 110:8 | ✔ |
Enheten uppfyller kraven för installation i anläggningar som skall vara SSF 1014-godkända. SSF 1014 certifikat är endast giltigt vid certifiering tillsammans med överordnat system.
Viktigt
För att SSF 1014-certifikat skall vara giltigt får endast en (1) lastutgång användas.
Certifikatsnummer, rapportnummer | Benämning i provningsrapport |
|---|---|
Nr 20-117 | NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 250-FLX M • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L Unison Facility Cabinet |
Hur gäller certifikat om tillval installeras i enheten?
Miljödata
Miljödata | J/N | Information | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggvarudeklaration | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH informationsplikt (EG) nr 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC ämnen, CAS / EG | ✔ | Ja, bly, 7439-92-1 / 231-100-4 | Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas. | ||||||||||||||||||||||||||||||||||||||||||||||
Omfattas av RoHS-direktivet, (EU)2015/863 | ✔ | Ja, se DoC på www.milleteknik.se | Om tomt omfattas produkten ej av RoHS. | ||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). | Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriförordningen (EU) 2023/1542 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-nr 2008/98/EG | ✔ | Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). | Om tomt behövs ej SCIP-nr. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn. | Tenn i lödningar i kretskort som köps in via svensk leverantör. | ||||||||||||||||||||||||||||||||||||||||||||||
Innehåller nanomaterial: EG 1272/2008 | ✗ | Produkten innehåller ej nanomaterial. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign 2009/125/EG | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektiv 2006/42/EG | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produkten är designad och konstruerad för lång livslängd, vilket minskar miljöpåverkan över tid. Livslängden – utöver slitagedelar – påverkas bland annat av miljöfaktorer som omgivningstemperatur, oförutsedda belastningar (till exempel blixtnedslag), yttre åverkan och handhavandefel. Våra produkter är moduluppbyggda och kan därför enkelt demonteras och återvinnas. Lämna uttjänta produkter till närmaste återvinningsstation eller skicka dem tillbaka till tillverkaren för miljöriktig hantering.[b]För mer information om återvinning och hantering av uttjänta produkter, kontakta din distributör. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. [b] Kostnader som uppkommer i samband med återvinning ersätts ej. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tillverkare och ursprungsland
Tillverkare[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tullstat. Nr. | 85044095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Ursprungsland | Sverige | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning. [b] Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare. | |||||||||||||||||||||||||||||||||||||||||||||||||
Bilaga
Strömuttag
NOVA 24V 15A FLX M | Enhet utan batteribox | Enhet med 1 batteribox | Enhet med 2 batteriboxar | Enhet med 3 batteriboxar | Enhet med 4 batteriboxar |
|---|---|---|---|---|---|
Batteri | 2 st 20 Ah | 2 st 45 Ah / 2 st 20 Ah + 2 st 45 Ah | 4 st 45 Ah / 2 st 20 Ah + 4 st 45 Ah | 64 st 45 Ah / 2 st 20 Ah + 6 st 45 Ah | 8 st 45 Ah / 2 st 20 Ah + 8 st 45 Ah |
Max batterikapacitet | 20 Ah | 45 Ah / 65 Ah | 90 Ah / 110 Ah | 135 Ah / 155 Ah | 180 Ah / 200 Ah |
Enl. SSF1014, Larmklass 1-2 | 1,5 A | 3,6 A / 5,2 A | 7,3 A / 9,0 A | 11,1 A / 12,7 A | 14,8 A / - |
Enl. SSF1014, Larmklass 3-4 | 0,55 A | 1,4 A / 2,0 A | 2,9 A / 3,5 A | 4,4 A / 5,0 A | 5,9 A / 6,5 A |
Imax A (max urladdningsström i nätdrift) | 14 A | 14 A | 14 A | 14 A | 14 A |
Imax b (max urladdning i batteridrift) | 15 A | 15 A | 15 A | 15 A | 15 A |
Imin är alltid 0 A. | |||||
Reservdrifttid vid batteridrift
Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Tillåten medellast enligt SSF1014 Larmklass 1-4:
Tillåten medellast enligt SSF1014 Larmklass 1-4: | NOVA 24V 5A FLX M | NOVA 24V 10A FLX M | NOVA 24V 25A FLX M | NOVA 24V 25A FLX L |
|---|---|---|---|---|
FLX M utan batteribox enligt Larmklass 1-2 / 3-4 | 1,6 A / 0,55 A | 1,6 A / 0,55 A | 1,6 A / 0,55 A | 1,6 A / 0,55 A |
Inklusive 1 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4: | 3,7 A / 1,5 A | 3,7 A / 1,5 A | 3,6 A / 1,4 A | 3,6 A / 1,4 A |
Inklusive 2 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4: | - | 7,4 A / 3A | 7,3 A / 2,9 A | 7,3 A / 2,9 A |
Inklusive 3 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4: | - | - | 11,1 A / 4,4 A | 11,1 A / 4,4 A |
Inklusive 4 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4: | - | - | - | 14,8 A / 5,9 A |
Laddström för batterier och batterikapacitet
Enheten läser av ansluten systemlast och laddar batterierna med tillgänglig kvarvarande ström ifrån nätaggregatet. Enheten gör kvalificerade[3] batteritest och meddelar när batterier behöver bytas ut. Batterierna laddas skonsamt för att förlänga dess livslängd och skydd finns mot överladdning.
12 V / 24 V | Max laddström för batterier |
|---|---|
NOVA FLX M | 6 A |
Batteribackupen har kontrollerad laddning[4] (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. Batterityp skall vara av typen AMG och av märket UPLUS för att certifierngar skall upprätthållas.
24 V | Batterikapacitet | Max batterikapacitet med 1 batteribox | Max batterikapacitet med 2 batteriboxar | Max batterikapacitet med 3 batteriboxar | Max batterikapacitet med 4 batteriboxar |
|---|---|---|---|---|---|
NOVA FLX M, 24 V | 20 Ah (2 x 20 Ah | 65 Ah (4 x 20 Ah) | 110 Ah (2 x 20 Ah + 2 x 45 Ah) | 155 Ah (6 x 20 Ah + 2 x 45 Ah) | 200 Ah (2 x 20 Ah + 8 x 45 Ah) |
PowerWatch
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PowerWatch | A-OT0000UPG02P2V3P3 | 52 137 06 |
Larm som kan ställas i PowerWatch |
|---|
Ej anslutet batteri |
Enhet ej kalibrerad |
Fläktfel, (vid externt ansluten fläkt) |
Laddarfel, underspänning |
Laddarfel, överspänning |
Låg batterispänning, i batteridrift |
Nätavbrott, fördröjning 10 sekunder |
Säkringsfel på last |
Behörighetskrav, installation av nätanslutning
Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.
Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.
Behörighetskrav för Installation | Fast installation (230 V AC) | Stickkontakt | Övr. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet. |
Norge | ✔ | ✔ | Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB) |
Finland | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen) |
Tyskland | ✔ | ✗ | All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”). |
Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)
Klass | Typ | Temperaturintervall |
|---|---|---|
Miljöklass 1 | Uppvärmt inomhus (typ kontor/bostad). | +5°C till +40°C |
Miljöklass 2 | Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt). | -10°C till +40°C |
Miljöklass 3 | Skyddat utomhus. | -25°C till +50°C |
Miljöklass 4 | Allmänt utomhus. | -25°C till +60°C |
Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte
Batterityp (Design Life)[a] | Batteribytestid i normal drift, +20°C. | Byte vid varm drift, +30°C | Byte vid varm drift, +40°C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15 + år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden. | |||||||||||||||||||||||||||||||||||||||||||||||||
Reservdrifttider vid olika larmklasser - översikt
Larmklass | Reservdrifttid vid strömavbrott | Max antal timmars återuppladdning av batterier (80%) |
|---|---|---|
EN54-4 | - | 24 h |
SBF110:8 | 30 h + 10 min | 24 h |
EN50131-6 grade 1-2 | 12 h | 72 h |
EN50131-6 grade 3 | 24 h | 24 h |
SSF1014 Larmklass 1/2 | 12 h | 72 h |
SSF1014 Larmklass 3/4 | 30 h ( i tätort) / 60 h (ej tätort) | 24 h |
Tabellen visar kraven reservdrifttid och återuppladdning av batterier för olika larmklasser.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. Milleteknik med tillhörande logotyp är ett varumärket som tillhör Milleteknik AB. PowerWatch är ett varumärke som tillhör Milleteknik AB. |
Publiceringsdatum 2026-07-08
[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
[2] Kort kan skilja sig något beroende på konfiguration.
[3] Batteritest görs med effektmotstånd och enheten är testad och certifierad tillsammans med UPLUS 10+ Design life AGM batterier enligt SSF1014. Det är dessa batterier som skall användas för att certifikat skall upprätthållas
[4] Kontrollerad laddning innebär att när batterierna fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder.
