Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Alkuperäiset ohjeet: ruotsi.[1].

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Symbolit

Taulu 1. Symbolin selitys

Symbolit

Nimi

Selitys


Varoitus

Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa


Huomautus

Käytetään täydentäviin tietoihin, jotka selventävät tekstiä.


Huomio / Tärkeää

Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin.


Vinkkejä

Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten.


CE-merkintä

Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen.


Lue käyttöohje

Lue käyttöohje ennen asennusta ja huoltoa.

soptunna_atervinning.ai

Älä hävitä kotitalousjätteeseen

Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen.

Recycle001.svg

Kierrätys

Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti.



Katso asennusvideo

Asennus — yleistietoa

Asennuksen saa suorittaa vain valtuutettu sähköasentaja voimassa olevien kansallisten sähköasennusmääräysten mukaisesti.

Tuote kuuluu suojaluokkaan I, ja se on kytkettävä maadoitettuun 230 V AC -piiriin.

  • Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi.

  • Syöttökaapelin poikkipinta-alan on oltava vähintään 1,0 mm², ja se on suojattava T 2,5 A -sulakkeella (hidas) tai vastaavalla.

  • Vaihtovirta- ja pienjännitekaapeleita ei saa vetää yhteen. Pidä erilliset kaapelikourut tai -niput.

  • Tarkista, että suojamaa (PE) on kytketty oikein, ennen kuin kytket jännitteen päälle.

  • Varmista vapaa ilmankierto kotelon ympärillä vähintään 100 mm, ellei toisin mainita. Tuuletusaukkoja ei saa peittää.

  • Tuote on tarkoitettu sisäasennukseen normaaliin ympäristöön (likaantumisaste 2 ja ympäristöluokka 1).

Nämä yleiset vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.

Pääkytkimen, sulakkeen ja kaapelin alueen vaatimukset

Sovellettavien sähköturvallisuusvaatimusten täyttämiseksi laitteisto on varustettava IEC 60947-1 -standardin mukaisella pääkytkimellä.

Taulu 2. Pääkytkin ja sulake

Komponentti

Vaatimukset

Pääkytkin

Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi.

Sulake

Syöttöpiiri on suojattava sulakkeella tai automaattisulakkeella, jonka nimellisvirta on tuote-eritelmän mukainen. Katso laitteen tyyppikilpi.

Sulakkeet

Hyväksytty tyyppi IEC 60127 mukaisesti.

Johdon poikkipinta-ala (230 V)

Vähintään 1,0 mm2

Kaapelin pituus

Pidemmän johdotuksen tapauksessa jännitehäviöt on otettava huomioon siten, että käyttöjännite ei laske alle 230 V ± 10% yksikössä.

Vedonpoisto

AC- ja pienjännitekaapeleita ei saa asentaa samaan nippuun. Pidä kaapelikourut tai -niput erillään.



Nämä vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.

Alla olevassa taulukossa on esitetty suositeltu kaapelialue pienvirta-asennuksille eri jännitteillä, virranvoimakkuuksilla ja kaapelipituuksilla. Arvot perustuvat kuparikaapeliin ja maksimijännitehäviöön noin 3% toiminnan luotettavuuden varmistamiseksi

Taulu 3. Kaapelin poikkipinta-ala heikkovirta-asennuksissa

V

Virranvoimakkuus (A)

Kaapelin pituus 10 metriä

Kaapelin pituus 30 metriä

Kaapelin pituus 60 metriä

Kaapelin pituus 100 metriä

24 V

1A

0,75 mm2

0,75 mm2

1,5 mm2

1,5 mm2

24 V

3A

0,75 mm2

0,75 mm2

1,5 mm2

2,5 mm2

24 V

5A

0,75 mm2

1,5 mm2

2,5 mm2

4 mm2

24 V

10A

1,5 mm2

2,5 mm2

6 mm2

-*

24 V

15A

1,5 mm2

4 mm2

-*

-*

24 V

25A

2,5 mm2

6 mm2

-*

-*

24 V

40A

4,0 mm2

-*

-*

-*

* Kaapelin pinta-ala ylittää liittimen liittimen mitat, joten yli 6 mm: n kaapelia ei ole mahdollista käyttää!



Vaihtoehtojen yleiskatsaus NOVA

Taulu 4. Vaihtoehtojen yleiskatsaus

Tuotteen nimi

Sertifioitu nimi

Emolevy: PRO1

Emolevy PRO2:

Emolevy PRO2 v3

Emolevy: PRO3

NOVA 12V 10A FLX S

12V täyttää vaatimukset, mutta ei ole sertifioitu.

-

X

-

X

NOVA 12V 10A FLX M

NOVA 13100-FLX

-

X

-

X

NOVA 12V 10A FLX L

Se täyttää vaatimukset, mutta sitä ei ole sertifioitu.

-

-

-

X

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Lue tämä ensin!

Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Kaikki tiedot voivat muuttua.

Tietoja sertifioitujen yksiköiden lasiputkisulakkeista

Piirilevyn kuormituslähdöissä on lasiputkisulakkeet, joiden laukaisuaika on noin 150 ms. Jos lasiputken sulake laukeaa YKSI kuorman lähtö jännitys kaatuu KAIKKIIN kuorma lähdöt 0 V:iin 150 ms:ksi.

Asentaja on vastuussa siitä, että energiapuskuria on vähintään 150 ms. järjestelmissä, jotka saavat virtaa akusta tai hyväksyvät 150 ms:n sähkökatkon.

Osaluettelo

NOVA FLX M

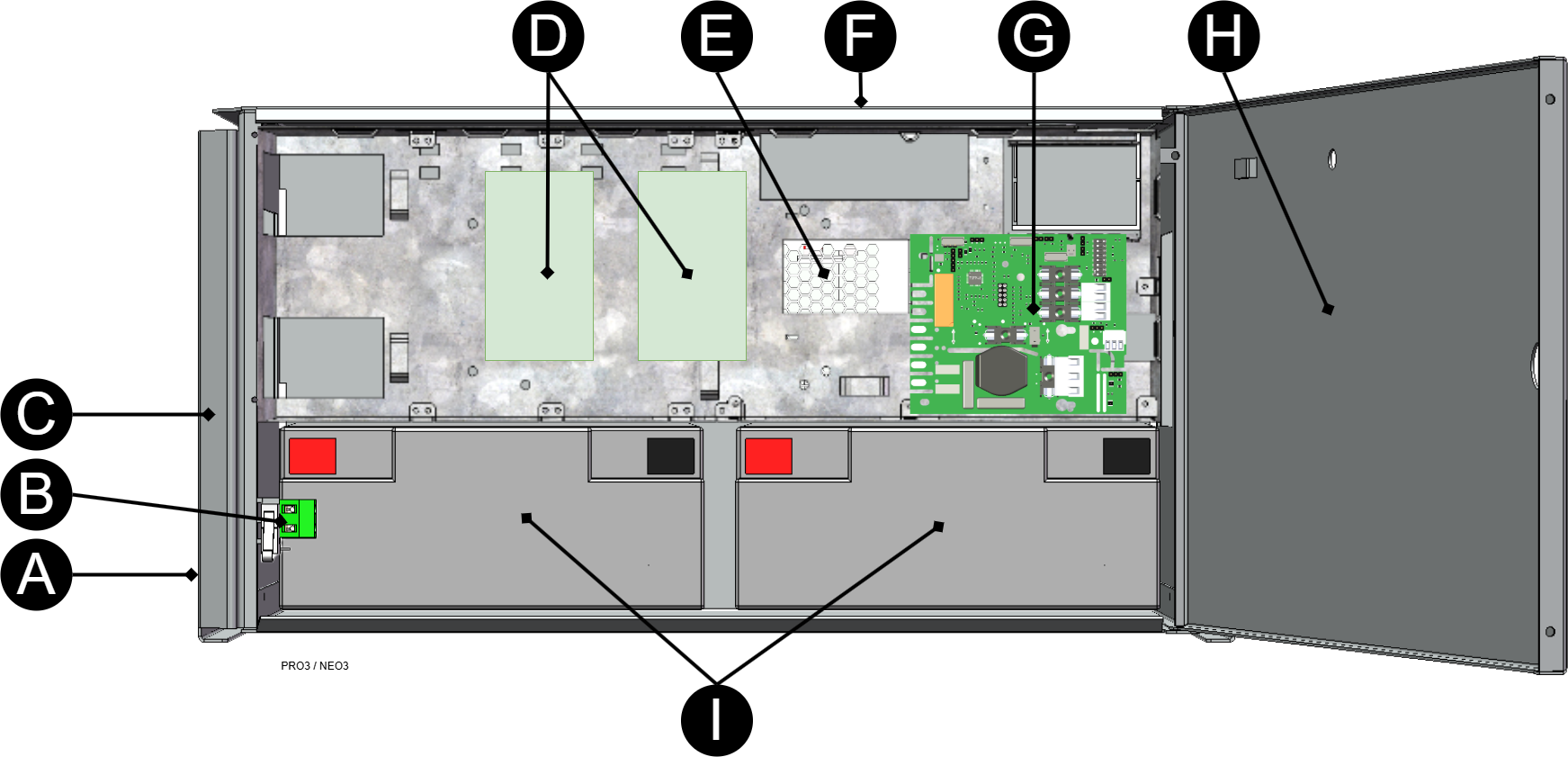

FLX_M_ PRO3 Komponentoeversikt.png
Taulu 5. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Kiinnike, käännettävä seinään tai 19" telineeseen asennusta varten.

B

Sabotaasikosketin. Hälytysluokan 3 (SSF) täyttämiseksi sabotaasikoskettimen on oltava seinässä.

C

Kaappi jauhemaalattua levyä.

D

Paikka jakelukortille.

E

Virtalähde.

F

Kaapeliläpiviennit.

G

Emolevy.

H

Lukittava ovi.

I

Paikka akuille.



Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

  • Kotelo on asennettava pystysuoraan.

  • Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.

  • Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Sisäasennus 19" telineeseen

  • Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.

  • Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).

  • Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6

  • Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.

  • Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.

  • Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri

Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus

Taulu 6. Ruuvaa asennettaessa

Kaspling

Numero

Ruuvi[a]

FLXM

4

Betoniruuvi 5,0×40 mm

[a] Asennusruuvi ei sisälly toimitukseen.



Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.

Taulu 7. Konsoli

Kirje

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.



Tärkeää

Jos hälytysluokka 3 (SSF) täyttyy, kaappi ja suojakytkin on asennettava seinään. Valinnainen, Kaapin peukalointi M/L peukalokytkimen asentamiseen seinään on saatavilla.

Akut – sijoitus ja kytkentä

Akkujen liittäminen

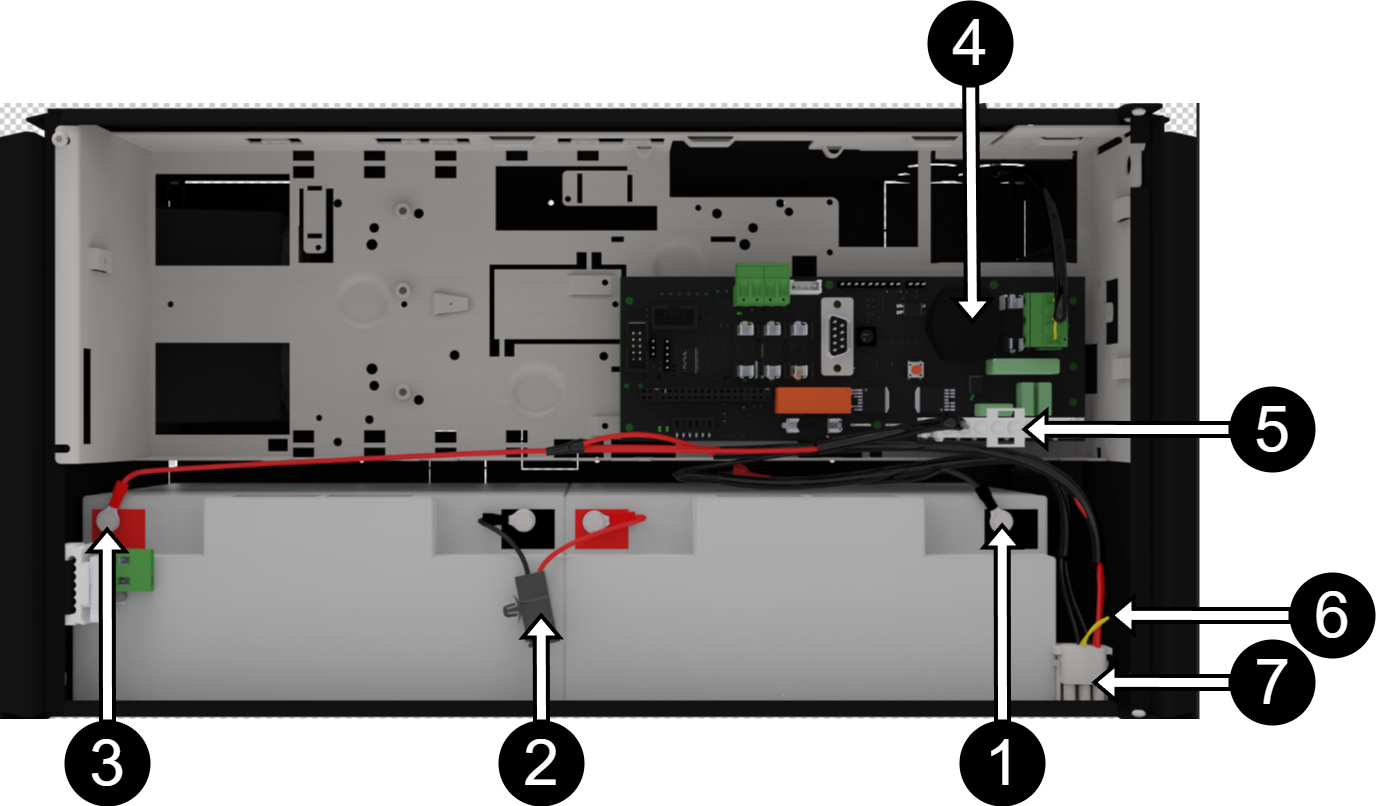

Kuva 1. Akkujen liittäminen. Emolevyt voivat vaihdella kokoonpanon mukaan, mutta akkujen kytkeminen on sama.
Akkujen liittäminen. Emolevyt voivat vaihdella kokoonpanon mukaan, mutta akkujen kytkeminen on sama.

Huomaa, että kortti (4) eroaa eri kokoonpanoista.



Taulu 8. Akkujen liittäminen.

Nro

Selitys

1

Akun kaapelin miinusnapa alkaen 4.

2

Jousituksen suojaus.

3

Positiivinen napa akkukaapelille alkaen 4.

4

Emolevy, vaihtelee kokoonpanon mukaan.

5

Akkukaapelit ovat emolevyssä.

6

Kaapeli, joka on leikattava akkukoteloa kytkettäessä.

7

Liitäntä akkukotelon liittämistä varten.



PRO3 emolevy

Emolevy - kuvaus

Kuva 2. PRO3
PRO3

Emolevy ohjaa laitetta ja jakaa virtaa. Katso lisätietoja teknisistä tiedoista.



Taulu 9. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

J24

Virtalähteen ohjaus. Sisäinen käyttö.

2

J5

1=Oprio 2=ulkoinen hälytys.

3

D9

Ilmaisindiodi.

4

JU1

Ulkoiselle LED-valolle ovessa.

5

J11

Palautusjumpperi, käytetään akun vaihdon yhteydessä.

6

JU6

Liitäntä relekortteihin tai tietoliikennekortteihin tai laiteohjelmiston päivittämiseen. Vain yksi kortti tai yhteystieto kerrallaan mahtuu.

7

J29

Liitäntä tuulettimelle.

8

J101

Liitäntä sabotaasikoskettimelle.

9

J17

Sabotaasikoskettimen liitäntä akkukotelosta.

10

J35

Nro käytössä.

11

J14

Hälytystulo ulkoiselle akkuvarokkeelle akkukotelosta.

12 ja 13

J10 ja J100

Hälytys ulkoisesta lisäkortista.

14

D18, D19

LED-valot näyttävät tiedonsiirron tilan (RS-485).

15

S3

Dip-kytkin

16

P2:1-4

Lataa lähdöt

17

P3:1-3

Tiedonsiirtoliitäntä, RS-485.

18

P1:1-3

Liitäntä sähköverkkoon.



Sulakkeet

Taulu 10. Sulakkeet päällä PRO3

Sulake

Tyyppi

Selitys

F1

T2.5A

Sähköverkon varoke

F3

T16A

Kuormavaroke 1 - (P2:2:lle)

F4

T16A

Akkuvaroke

F5

T3A-T10A*

Kuormavaroke 1+ (P2:1:lle)

F7

T3A-T10A*

Kuormavaroke 2 + (P2:3:lle)

*Varokkeen koko riippuu varmennusakun virranotosta (A).



Varoitus

Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Yhdistä kuorma

Maksimivirta

Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.

Lataa lähdöt SSF-sertifikaatilla

Jotta sertifikaatti olisi voimassa, vain yhtä kuormalähtöä saa käyttää.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 11. Lataa liitännät

Piirilevyillä

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Verkkovirran liittäminen

Kytke verkkovirta emolevyn riviliittimeen.

Pujota verkkojohdot kotelon läpivientien kautta.

Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset

Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia

Kiinnitä F ja N nippusiteillä.

Tärkeää

Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.

Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.

Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.

Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.

Kuva 3. Verkkovirran kytkeminen emolevyyn
Verkkovirran kytkeminen emolevyyn

Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.



Taulu 12. Verkkovirran liitännät

Kirjain

Selitys

L

Vaihe

N

Nolla

PE

Suojamaa



Suodatinkondensaattorit

Tuotteet toimitetaan seuraavilla suodatinkondensaattoreilla standardiverkkoihin (TN/TT):

Taulu 13. TN/TT-standardiverkko

Tyyppi

Sijainti

X2

Vaihe — nolla (L — N)

Y2

Phase/Zero - Suojamaa (yksi johdinta kohti)



IT-verkostoituminen

IT-verkot tuottavat korkeampia transientteja, kun järjestelmä toimii vaiheittain. Siksi nykyisen standardin mukaan tarvitaan korkeamman luokan kondensaattoreita

Poistuminen X1/Y1-kondensaattoreista voidaan tehdä, mutta sitten on asennettava ulkoinen transienttisuojaus. IT-verkkoihin asennettaviin laitteisiin on asennettava Milleteknikin salamansuojaus standardien mukaisesti.

Dip-kytkin 1-8

Dip-kytkimessä on useita eri konfigurointitiloja:

Taulu 14. Dip-kytkin 1-8

Dip-kytkin

Verkko- tai akkukäytössä

1

Osoiteasetus ulkoista viestintää varten.

2

Osoiteasetus ulkoista viestintää varten

3

Osoiteasetus ulkoista viestintää varten

4

Osoiteasetus ulkoista viestintää varten

5

Asettaa hälytyksen sähkökatkon viiveestä

6

Asettaa hälytyksen sähkökatkon viiveestä

7

Asettaa hälytysrajan alhaiselle akkujännitteelle akkukäytössä.

8

Sytyttää tai sammuttaa LED-valon.

8 peräkkäin

Suorita akkutesti



Ulkoisen tiedonsiirron osoiteasetus (Dip-kytkin 1-4)

Dip-kytkin S1: 1-4 asettaa osoitteita.

Taulu 15. Osoite Dip-kytkin 1-4

Dip: 1

Dip: 2

Dip: 3

Dip: 4

osoite 1

ON

OFF

OFF

OFF

Osoite 2

OFF

ON

OFF

OFF

Osoite 3

ON

ON

OFF

OFF

Osoite 4

OFF

OFF

ON

OFF

Osoite 5

ON

OFF

ON

OFF

Osoite 6

OFF

ON

ON

OFF

Osoite 7

ON

ON

ON

OFF

Osoite 8

OFF

OFF

OFF

ON

Osoite 9

ON

OFF

OFF

ON

Osoite 10

OFF

ON

OFF

ON

Osoite 11

ON

ON

OFF

ON

Osoite 12

OFF

OFF

ON

ON

Osoite 13

ON

OFF

ON

ON

Osoite 14

OFF

ON

ON

ON

Osoite 15

ON

ON

ON

ON



Verkkokatkon viive (dip 5-6)

On mahdollista siirtää aikaa, jolloin sähkökatkoshälytys tulee antaa. Käytä matriisia hälytyksen asettamiseen.

Taulu 16. Virtakatkon viive

Hälytykset sähkökatkoksista annetaan, kun:

Dip 5

Dip 6

3 sekuntia

OFF

OFF

30 minuuttia

ON

OFF

60 minuuttia

OFF

ON

240 minuuttia (4 tuntia)

ON

ON



Alhainen akun jännite (dip 7)

Dip: 7:llä on sama toiminto riippumatta siitä, onko laite verkkovirralla vai akkukäytössä tai pidetäänkö peukalointikytkintä painettuna.

Taulu 17. Alhainen akun jännite

Hälytys akun alhaisesta jännitteestä annetaan, kun

Dip 7

22,8 V*

ON

24 V

OFF

*25 % akun kapasiteetista jäljellä.



LED (dip 8)

LED/akkutesti syttyy aina kun luukku on auki.

Dip-kytkin 8=ON sammuttaa LEDin.

Dip-kytkin 8=OFF sytyttää LEDin.

Akkutesti (dip 8)

Akkutestin suorittamiseksi 8:n on vaihdettava tilaa ja viiden sekunnin on kuluttava ennen testin aloittamista.

  • Jos dip 8 alkuperäisessä tilassa on päällä OFF vaihda sitten dip 8 asentoon: ON (odota 5 sekuntia) ja vaihda sitten takaisin asentoon OFF.

  • Jos dip 8 alkuperäisessä tilassa on päällä ON vaihda sitten dip 8 asentoon: OFF (odota 5 sekuntia) ja vaihda sitten takaisin asentoon ON.

Tämä aktivoi akkutestin 3-8 sekunnin kuluttua. Akkutesti kestää noin 6 sekuntia ja sitten LED vilkkuu nopeasti keltaisena. Vanhentuneen akun hälytykset saattavat näkyä akkutestin aikana.

Nollaa dip 8 vasta, kun testi on valmis.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään hyppyjälki J11 (PRO3)

Jos osoite muuttuu, kortti on nollattava vielä kerran 20-30 sekunnin kuluttua.

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

Tietojen palautus akun vaihdon jälkeen - PRO3

Pariston vaihdon jälkeen laitteen tulee mitata uusien akkujen kapasiteetti ja tyhjentää aiemmin asetettu akkukapasiteetti. Hälytys poistuu, mutta tilastot säilyvät muistissa.

  • Aseta siltaus J11:een ja irrota siltaus J11:stä

Vaiheen suorittamisen jälkeen akun kapasiteetti tyhjenee kortin muistista ja on valmis lukemaan uuden akun kapasiteetin.

Tämä toimenpide on tehtävä joka kerta, kun paristot vaihdetaan tai kun akkukoteloa kytketään.

Huomautus akkujen testaamisesta

Käynnistettäessä kestää 72 tuntia ennen kuin järjestelmä suorittaa akkutestejä. Tällä varmistetaan akkujen täyteen latautuminen ja keskiarvojen/historian kerääminen vähintään 72 tunnin ajalta. Sen jälkeen akuille tehdään neljän tunnin välein pätevä kennotesti.

Huomaa, kun käynnistät oikosuljetuilla akuilla

Huippuvirta käynnistyksen yhteydessä oikosuljetuilla akuilla: Jopa 30 A pp 200 ms:n ajan. Noudata aina käynnistysohjeita.

Kortin kuvaus - Relekortti NOVA-sarja (PRO3)

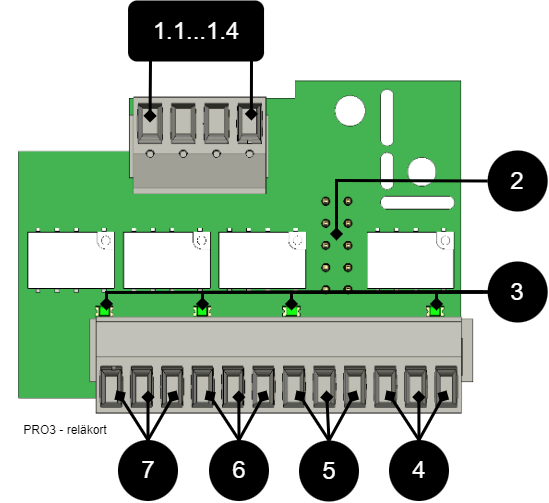

Relekortti - kuvaus, liitännät ja hälytyslähdöt.

  • Kaikkien vikahälytysreleiden on oltava vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.


Nro

Terminaali nro

Rele on normaalisti jännitteinen

Hälytyksen tyyppi tai selitys

1.1...1.4

P4:1

-

GND, Maa

P4:2

-

RX

P4:3

-

TX

P4:4

-

+5V

2

JU5

-

Liitäntä emolevyyn.

3

D2-D6

-

Merkkivalo, palaa vihreänä, kun OK.

4

P5:10-12

NC, COM, NO

Hälytys peukalokytkimestä (valinnainen NEO:lle ja EN54:lle).

5

P5:7-9

NC, COM, NO

Matala järjestelmäjännite.

6

P5:4-6

NC, COM, NO

Hälytys sulakkeen viasta, laturivian ylijännite, laturivian alijännite, akku ei ole kytkettynä, akun jännite alhainen verkkokatkon varalta ja vanhentunut akku*.

*Vain NOVA.

7

P5:1-3

NC, COM, NO

Sähkökatkon hälytys.

Useita laitteita yhteen pääjärjestelmään

Useiden yksiköiden kytkemiseksi pääjärjestelmään useiden varmennusakkujen välinen kuorma-miinus on kytkettävä yhteen.


Käyttöönotto – laitteen käynnistäminen

Suorita kytkennät tässä järjestyksessä

Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.

Taulu 18. Kytke tässä järjestyksessä

Nro

Selitys

1

Kytke hälytys.

2

Kytke kuorma

3

Kytke akut

4

Kytke verkkovirta.



Tärkeää

Dip-kytkimien asettaminen ja osoitteiden asettaminen - katso online-käyttöoppaasta QR-koodin avulla.

  1. [sv] Koppla in last, larm och ev. andra anslutningar.

  2. [sv] Koppla in batterier.

    1. [sv] Anslut / slå till säkringar.

  3. [sv] Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

    1. [sv] Slå till nätspänning.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.

Järjestelmätesti

Testaa kytketty laite suorittamalla järjestelmätesti sen jälkeen käyttöönotto.

Tärkeää

Anna akkujen latautua pari tuntia, mittaa kunkin akun jännite yleismittarilla. Jännitteen tulee olla vähintään 12,7 V akkua kohti.

  • Kytke tuleva verkkojännite päälle.

  • Kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Katkaise verkkojännite varmistaaksesi, että laite toimii akkukäytössä ja hälytyksessä.

  • Kaapin ovessa oleva LED ilmaisee, katso hälytystyyppi paneelista.

  • Kytke sisääntuleva verkkojännite, kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Normaali operaatio.

Elpyminen

Nollaa laite katkaisemalla laitteen virta kokonaan.

Irrota akkukaapelit ja verkkojännite ja kytke uudelleen 5 sekunnin kuluttua.

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

222-041_2019.ai
Taulu 19. Merkkivalo näyttää.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Sabotaasihälytys.

Nopeasti vilkkuva vihreä

Sähkökatkohälytys.

Keltainen valo

Alhainen akkujännite.

Hitaasti vilkkuva keltainen

Vanhentuneet akut.

Nopeasti vilkkuva keltainen

Irtikytketyt akut / akun oikosulku.

Punainen valo

Yli- tai alijännite tai laturivika.

Hitaasti vilkkuva punainen

Alhainen järjestelmäjännite.

Nopeasti vilkkuva punainen

Kuormavaroke lauennut / akkuvaroke lauennut.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)



Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuoja on aktivoitunut.

Huomautus

Jos merkkivalo vilkkuu 15 sekunnin välein, akut on ladattu täyteen ja lataus on lepovaiheessa akkujen käyttöiän pidentämiseksi. Jos sähkökatko tapahtuu lepovaiheen aikana, laite siirtyy akkukäyttöön normaalisti.

Sabotaasikoskettimen säätö

SABK_PLIERS_INSTRUCTION.eps

Kun kaapin ovi on kiinni, sabotaasikoskettimen vivun on oltava kiinni-asennossa (kiinni). Jos saadaan hälytys (”peukalointihälytys” / hälytys alakeskukseen), vipua on ehkä säädettävä.

Vipua säädetään seuraavasti:

  1. Purista pihdeillä vivun keskeltä.

  2. Säädä vipu varovasti haluttuun suuntaan (ylös/alas).

  3. Tarkista sulkemalla ovi. Kun kosketin sulkeutuu, kuuluu naksahdus.

Huomautus

Sabotaasikosketin ei saa hälyttää, kun ovi on kiinni ja lukittu.

Kunnossapito

Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.

Tarkista tuuletin vuosittain. Tuulettimen tulee pyöriä tasaisesti ilman sivuääniä. Puhdista tuuletin pölystä ja liasta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä saada täysin puhtaaksi. Jos tuuletin ei toimi kunnolla, laitteen ilmankierto estyy ja kotelon lämpötila nousee. Tämä voi heikentää akkujen kapasiteettia ja lyhentää niiden käyttöikää merkittävästi.

Paristot

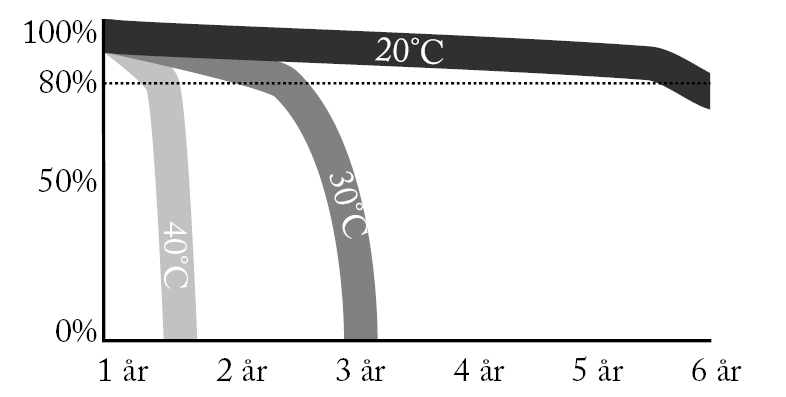

Akut tuottavat sähköä kemiallisen prosessin kautta, jolloin kapasiteetti heikkenee luonnollisesti. Suurin tekijä akun käyttöiässä on lämpötila. Mitä korkeampi lämpötila, sitä lyhyempi akun käyttöikä. Akun valmistuspäivämäärä ja käyttöikä (akun valmistajan ilmoittamana). Ihanteellinen lämpötila on 20 °C sekä käytössä että varastoinnissa. Korkeampi ympäristön lämpötila lyhentää käyttöikää huomattavasti. Siten todellinen käyttöikä vaihtelee käytettäessä. Paristot tulee vaihtaa tämän jälkeen puoli määritetty (akun valmistajan) käyttöikä turvallista käyttöä varten. Varapariston valmistajan kautta ostettujen paristojen käyttöikä (pariston valmistajalta) on 10-12 vuotta ja suositeltu vaihtoaika 5-6 vuoden kuluttua.

Taulu 20. Valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Valmistajan ilmoittama käyttöikä[a]

Käytössä oleva akku on vaihdettava sen jälkeen[b].

3-5 vuotta

2-3 vuotta

6-9 vuotta

3-5 vuotta

10-12 vuotta

5-7 vuotta

15+ vuotta

8-10 vuotta

[a] Voimassa, jos akku on täysin käyttämätön, säilytetään optimaalisissa olosuhteissa.

[b] Käytettäessä ihanteellisessa ympäristön lämpötilassa, 20 °C.



Akun vaihto

  • • Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.

  • • Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.

  • • Poista akkuvaroke akkujen välistä.

  • • Kiinnitä uudet akut.

  • • Kytke akkukaapelit samalla tavalla kuin aiemmin.

  • • Kiinnitä akkuvaroke akkujen väliin.

  • • Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.

  • • Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.

Akkujen kierrätys

Kaikki akut on kierrätettävä. Palauta valmistajalle tai vie kierrätysasemalle.

soptunna_atervinning.ai

Turvallisuustiedot - huolto ja vianmääritys

  • Katkaise verkkojännite mahdollisuuksien mukaan ennen huolto-, akunvaihto-, mittaus- tai vianmääritystöiden aloittamista.

  • Irrota akkusulake tai akkuliitin ennen DC-puolella työskentelyä.

  • Tarkista, että kaikki kaapelit on kytketty ja maadoitettu oikein, ennen kuin kytket virran takaisin laitteeseen.

  • Tuote voi sisältää osia, jotka kuumenevat käytön aikana. Vältä koskettamasta sisäosia heti virran katkaisun jälkeen.

  • Jos sulake palaa toistuvasti, katso Vianmääritys tai kytke laite jännitteettömäksi ja ota yhteyttä Milleteknikin tekniseen tukeen.

  • Jos epäilet laitteen vaurioituneen, sen sisään on päässyt nestettä tai havaitset palaneen käryä, tuotetta ei saa käyttää ennen kuin pätevä henkilöstö on tarkastanut sen.

  • Käytön aikana kotelon on oltava suljettuna ja lukittuna (jos laitteessa on lukko).

  • Vain valtuutettu huoltohenkilöstö saa tehdä korjauksia laitteeseen.

  • Käytä vain alkuperäisiä sulakkeita ja akkuja, jotka ovat samantyyppisiä ja -arvoisia kuin käyttöoppaassa/tuoteselosteessa on määritetty.

Milleteknik ei vastaa vaurioista, jotka aiheutuvat virheellisestä käsittelystä, luvattomista muutoksista tai ei-hyväksyttyjen komponenttien käytöstä.

Vianmääritys

Jos laite ei toimi odotetulla tavalla, tarkista seuraavat kohdat:

Taulu 21. Vianmääritys

Ongelma

Mahdollinen syy

Toimenpide

Ei lähtöjännitettä.

Verkkojännite puuttuu, sulake on palanut, akkuvika tai syväpurkaussuoja on aktivoitunut.

Tarkista syöttö, sulakkeet ja akkuliitännät.

Akku ei lataudu.

Virheellinen akkuliitäntä tai akkusulake on palanut.

Tarkista akkukaapelit ja vaihda akkusulake tarvittaessa.

Laite käynnistyy, mutta hälyttää.

Akut eivät ole latautuneet tarpeeksi tai kuormassa/akussa on vikaa.

Odota 72 tuntia, kunnes akut ovat täynnä. Tarkista, ettei kuorma ylitä nimellisvirtaa.

LED-valo vilkkuu.

Tila-, varoitus- tai vikailmoitus.

Katso selitys paneelista tai käyttöohjeesta.

Sulakkeet palavat toistuvasti.

Oikosulku tai ylikuormitus.

Tarkista kytketyt laitteet. Vaihda sulake vasta, kun vika on korjattu.

Laite kuumenee

Suuri kuormitus tai riittämätön ilmanvaihto

Tarkista, ettei nimellisvirta ylity ja että ilma kiertää kotelon ympärillä.



Akkujen valvontamittaus

Vianmäärityksen yhteydessä paristojen jännite voidaan tarkistaa yleismittarilla. Mittaa jokainen 12 V akku erikseen plus- ja miinusnavan yli. Mittaa seuraavaksi koko sarjaan kytketty akkuryhmä. Kahden sarjaan kytketyn 12 V: n akun tulisi tuottaa noin 24-27 V DC riippuen latausasteesta ja siitä, onko lataus käynnissä. Jos mitattu jännite on huomattavasti odotettua pienempi, tarkista napaisuus, akun sulake ja johdotus akkukotelon ja akun varmuuskopion välillä.

Jos ongelma jatkuu näiden tarkistusten jälkeen, ota yhteyttä Milleteknikin tukeen. Ilmoita tuotenumero, sarjanumero ja lyhyt kuvaus viasta.

Akkukotelon liitäntä

Akkukotelon liitäntä akkuvarmistuksella

FLX_med_batteribox.pdf

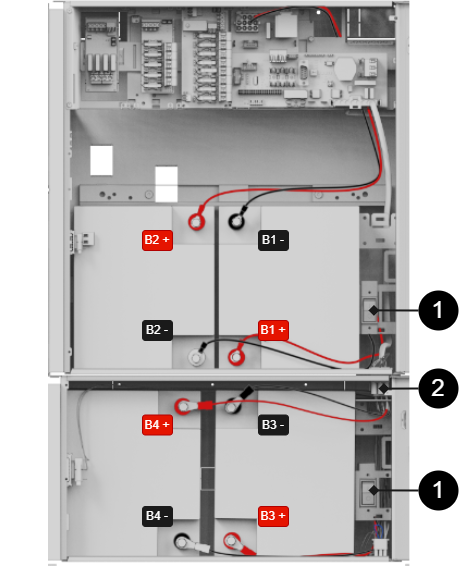

Kuvassa on yleiskatsaus akkukaapeleiden ja akkusulakkeiden liitäntöihin.

Taulu 22. Akkukotelon liitäntä akkuvarmistuksella.

Akun johdotus

Selitys

B1+

Yhdistetään sulakkeeseen.

B1-

Emolevyn kaapeli on kytketty akkuun.

B2+

Emolevyn kaapeli on kytketty akkuun.

B2-

Yhdistetään sulakkeeseen.

B3+

Yhdistetään sulakkeeseen.

B3-

Yhdistetään liitäntäliittimen kautta akkuvarastoon kuuluvaan akkuun.

B4+

Yhdistetään liitäntäliittimen kautta akkuvarastoon kuuluvaan akkuun.

B4-

Yhdistetään sulakkeeseen.



Taulu 23. Yhteys

Määrä

Selitys

1

Akun sulake.

2

Yhdistä akkuvarmistus ja akkukotelo valkoisella, 9-napaisella nelikulmaisella liittimellä.

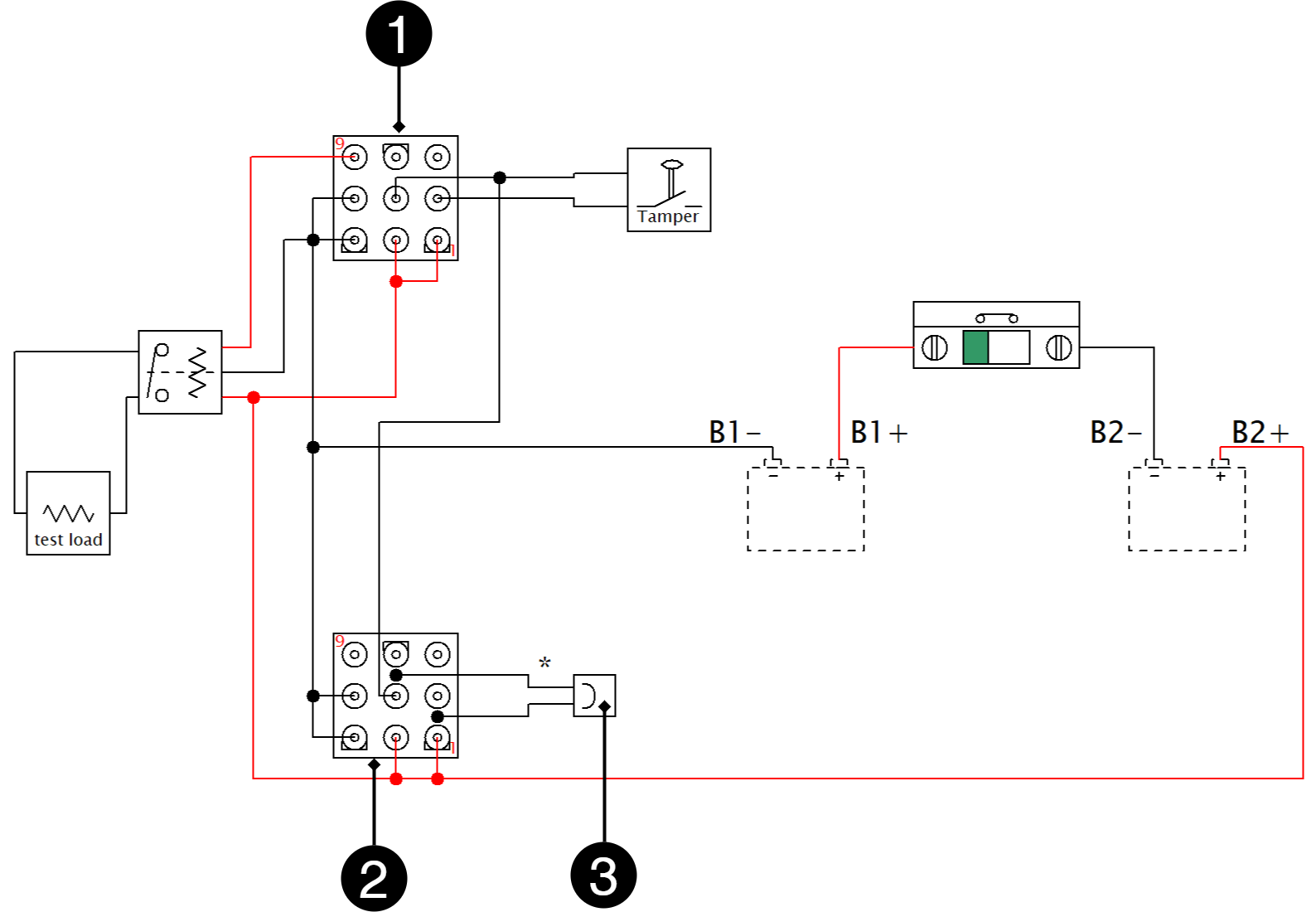

Kytkentäkaavio ja jumpperi

Hälytin-peukalointikosketin on kytketty sarjaan ja siksi silmukan tulee olla katkeamaton viimeiseen akkukotelon kaapeliin. Jumper sulkee jokaisen kaapelin silmukan, joka menee akkuvarmistuksesta akkukoteloon ja jotta hälytys saadaan akkukotelon peukalointikoskettimesta, kaapelin hyppyjohdin on leikattava. Älä katkaise hyppyjohdinta akkukotelon viimeisestä kaapelista, silloin ei anneta hälytystä peukaloinnin johdosta mihinkään liitettyyn akkuvaraajaan tai akkukoteloon.

Taulu 24. Kytkentäkaavio ja jumpperi

Määrä

Selitys

1

IN - saapuva yhteys

2

OUT - lähtevä yhteys

3

Lähtevän yhteyden pistorasiassa hyppyjohdin



Taulu 25. Kytkentäkaavio ja jumpperi

Yksiköt

Puskuri - minne leikata / ei leikata

Missä silmukan pään pitäisi olla

Vara-akku ilman akkulaatikkoa

Älä leikkaa jumpperia

Puskurin on pysyttävä akun varassa

Vara-akku + 1 akkulaatikko

Katkaise hyppyjohdin paristovarmistuksesta

Puskurin on jäätävä akkukoteloon 1

Akkuvaraus + 2 akkulaatikkoa

Leikkaa hyppyjohdin akkuvarastoon ja akkukotelosta 1

Puskurin on jäätävä akkukoteloon 2

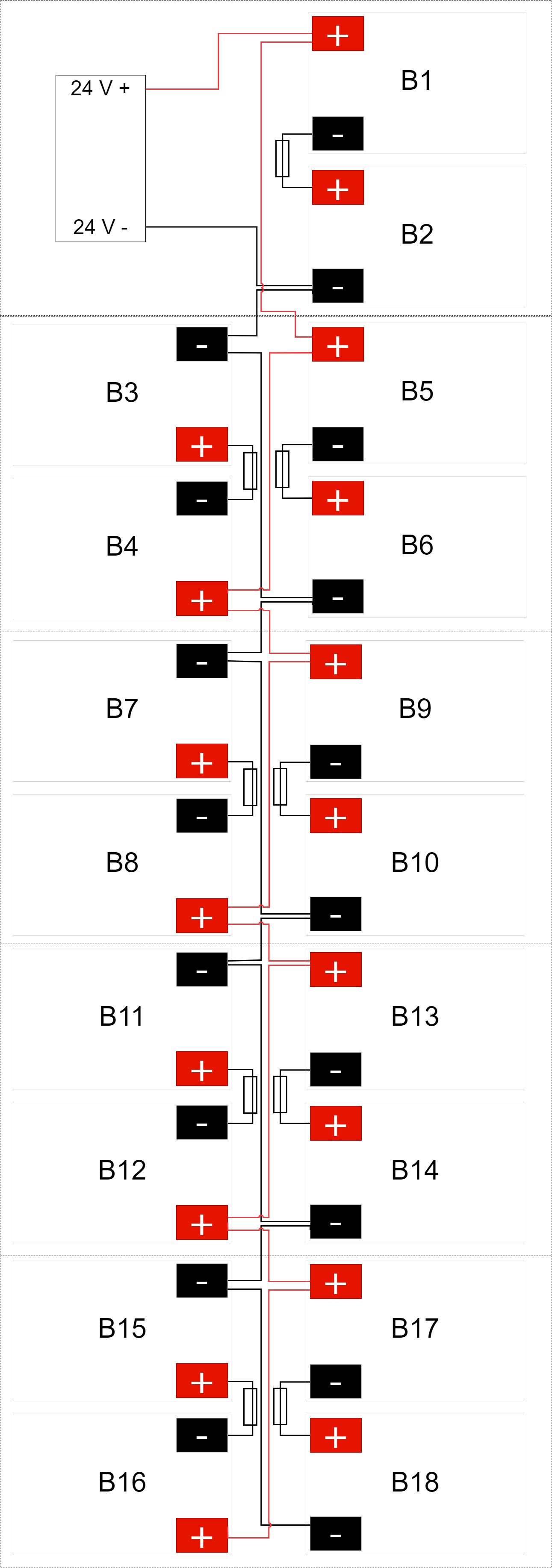

Kaavioinen kytkentä akkuvarastoon neljällä akkukotelolla

Inkopplingsschema_batterier_med_batteribox.psd

Peukalointikosketin lisäakkukotelossa

Jos yksikköön on kytketty yksi tai useampi akkukotelo, peukaloskettimet on kytkettävä sarjaan, jotta hälytykset tulevat kaikista laitteista. On tärkeää, että sarjaliitäntä on sulkeutunut viimeisessä peukalointikoskettimessa. Sarjakytkennän tulee alkaa laitteesta ja kääntyä takaisin viimeisessä akkukotelossa.

Kaikkien peukalointikoskettimien on oltava sarjassa, jotta kaikki peukaloskettimet on sisällytettävä hälytysketjuun. Siksi yhdeksännapaiseen liittimeen kiinnitetty kaapeli on leikattava. Viimeisen liitännän/akkukotelon siltakaapelia ei saa katkaista.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

SSF1014 sertifioitu akun varmuuskopiointi viestinnällä

Kuva 4. NOVA FLX M
NOVA FLX M

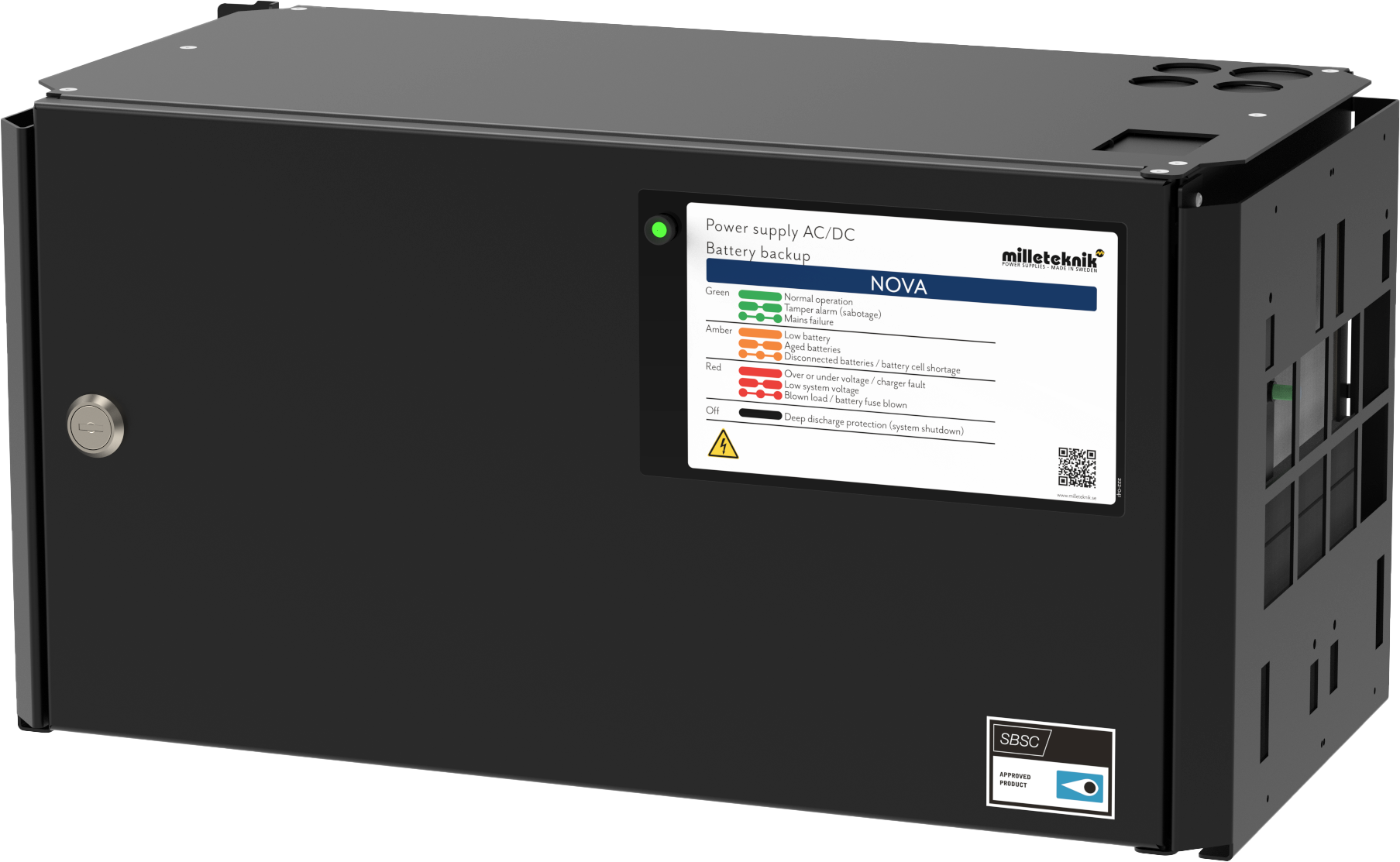

NOVA FLX M asennetaan seinälle tai 19" telineeseen.



Kohteen tiedot

Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite

Tuotteen tunnistus
Taulu 26. Nimikeke, osanumero ja sähköpostiosoite.

Nimikeke

Tuotenumero

E-numero

NOVA 24V 10A FLX M

FM01P30024P100-SSF

52 135 66



Tekninen kuvaus

NOVA tehostaa kulunvalvontajärjestelmiä, hälytysjärjestelmiä tai muita turvatuotteita kiinteistössä, jonka virtalähde on 12 V tai 24 V DC. Virtalähteen tasasuuntaaja muuntaa 230 V vaihtovirran 12 V DC: ksi tai 24 V DC: ksi. NOVA 24 V -virtalähde on sertifioitu käytettäväksi turvalaitteissa, joiden on oltava SSF 1014 -standardin mukaisia hälytysluokasta 1 hälytysluokkaan 4

Esimerkiksi akut ajavat kulkujärjestelmää pidemmälle, kun sähköverkko kaatuu.

Taulu 27. Nopeita faktoja

Pikafaktat

Syöttöjännite (V)

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Lähtöjännite (V)

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Lähtövirta (A), suurin kuormitusvirtalähtö.

10A

Akut[a]

2 x 20 Ah

[a] Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Käyttökohteet

Taulu 28. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Kulunvalvonta (ovilukijat, magneettilukot, sähkövastaraudat jne.)

PowerWatch-yhteensopiva

Murtohälytys

SSF-sertifioidut kulkujärjestelmät. Hälytysluokka 1-4

Viestintä subcentralille.



Sähkötiedot

Taulu 29. Sähkötiedot

Sähkötiedot

Syöttöjännite

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Latausvirta

Enintään 10A

Tehokkuus[a]

87%

Valmiustilan kulutus

3,38 W

Jännite ulos

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Nykyinen (A)[b]

10A

[a] Nimelliskuormituksella.

[b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.



Taulu 30. Sulakkeet

Sulakkeet

Sähköverkon suojaus

2,5A

Kuormasulake

10A

Akun sulake

16 A (emolevyllä) ja 30 A (sulake paristojen välillä)



Taulu 31. Piirilevyt ja virrankulutus

Piirilevyt

Virrankulutus(akkukäytössä)

Lisätietoja

PRO3

< 120 mA

Kaikki ulkoisen hälytyskortin releet vedetään normaalitilassa.



Kuormituslähdöt

Taulu 32. Kuormituslähdöt

Kuormituslähdöt

Kuormituslähtöjen lukumäärä



Taulu 33. Maksimikuorma ja suositeltu kuorma.

Malli

Suositeltu kokonaiskuormitus (80%)[a]

10 A

8 A

[a] Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi



Hälytys ja suojaus

Taulu 34. Hälytysreleiden määrä

Releiden lukumäärä

Hälytys relelähdöllä?[a]

0

4

Voidaan antaa neljällä ulostulolla, hälytyskortilla, muuten hälytys näkyy vanhemmassa järjestelmässä.

[a] Rele, potentiaalivapaa vaihtokosketin.Loppu CO/NO.



Taulu 35. Hälytys viestinnästä ja LED-valosta emolevyllä PRO3

Hälytykset

Hälytys viestinnän kautta[a]

Indikaattoridiodi emolevyllä ja LED ovessa.

Verkon katkos

Sulakkeen vika

Sabotaasinmurtajat

Tuulettimen vika

Laturin vika, ylijännite

Laturin vika, alijännite

Kennovika tai ei kytketty akku

Matala järjestelmän jännite, (järjestelmän jännite alle 24,0 V verkkotoiminnassa).

Alhainen akun jännite (<24,0 V DC) tai sähkökatkos

Ylikuumeneminen

Alilämpötila

Lyhyt akun käyttöikä jäljellä

Vanhentunut akku

Ylivirta 80%, päivittäinen keskiarvo

Ylivirta 100%, minuutin keskiarvo

Yli nykyinen 175%, toinen keskiarvo

[a] Koskee viestintää vanhemman järjestelmän kanssa, aktiivinen vain, jos määritys sallii.



Taulu 36. Hälytykset

Hälytykset[a]

Rele 1/Hälytyslähtö 1

Rele 2/hälytyslähtö 2

Rele 3/Hälytyslähtö 3

Rele 4/Hälytyslähtö 4

Verkon katkos

-

-

-

Sulakkeen vika

-

-

-

Sabotaasinmurtajat

-

-

-

Tuulettimen vika

-

-

-

-

Laturin vika, ylijännite

-

-

-

Laturin vika, alijännite

-

-

-

Kennovika tai ei kytketty akku

-

-

-

Matala järjestelmän jännite, (järjestelmän jännite alle 24,0 V verkkotoiminnassa).

-

-

-

Alhainen akun jännite (<24,0 V DC) tai sähkökatkos

-

-

-

Ylikuumeneminen

-

-

-

-

Alilämpötila

-

-

-

-

Alilämpötila

-

-

-

-

Lyhyt akun käyttöikä jäljellä

-

-

-

-

Vanhentunut akku**

-

-

-

Ylivirta 80%, päivittäinen keskiarvo

-

-

-

-

Ylivirta 100%, minuutin keskiarvo

-

-

-

-

Yli nykyinen 175%, toinen keskiarvo

-

-

-

-

[a] Hälytys potentiaalittomassa relekoskettimessa.



Taulu 37. Hälytys ja suojaus

Hälytys ja suojaus

Kyllä

Ei

Akkujen latauksen suojaus / ohjattu lataus[a]

✔ Paristot ladataan enintään 0,5 A.[b]

Oikosulkusuojaus

Syväpurkaussuoja, katso Akut Akku[c]

Ylikuormitussuojaus/ylijännitesuojaus

Ylikuumenemissuoja

[a] Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää.

[b] Tehdasasetus. Säädettävä PowerWatchissa

[c] Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat.



Viestintä ja indikointi

Taulu 38. Viestintä ja indikointi

Viestintä ja indikointi

Kyllä

Ei

Lisätietoja

Viestintä

Ei tiedonsiirtoa ylätason järjestelmään.

Hälytys alikeskukseen

PowerWatch[a]

Merkkivalot/LEDit

LED-valot ilmaisevat tilat ja hälytykset piirikortilla ja kotelon kannessa.

[a] PowerWatch sisältää kaapelin ja ohjelmiston; tilattava erikseen.




PowerWatch on saatavana lisävarusteena tuotteelle.

Taulu 39. Viestintäprotokolla

Liitännät

Sisältyvä/valinnainen

Signaalin tyyppi/viestintäperiaate

Protokollat

RS-485[a]

Mukana

Differentiaalinen signalointi

OSDP

RS-232

Valinnainen

Sarjaliikenne (TTL-taso)

Omistettu protokolla

Ethernet

Valinnainen

Pakettipohjainen (Ethernet)

TCP/IP-osoite

Sisään!C

Valinnainen

Kaksijohdinväylä

Sisään!C

[a] Muille tuotemerkeille sovelletaan vastaavan valmistajan viestintärajapintaa.



Akku

Taulu 40. Tekniset tiedot – Akut

Akku

Suositellut akut[a]

2 x 20 Ah

Akun tyyppi

Huoltovapaat AGM-akut (lyijyakut)

Syväpurkaussuoja

Aktivoituu, kun järjestelmän jännite laskee alle noin 20 V DC.

Muut sopivat akut

Muita paristoja ei saa käyttää, jos todistuksia halutaan säilyttää.

[a] Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Kotelo ja mekaniikka

Taulu 41. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Yleiskotelo seinälle ja telineelle

IP-luokka

IP32

Materiaali

Jauhemaalattu pelti.

Väri

Musta

Korkeusyksiköt

5

Kaapelin läpiviennit

4 kpl

Läpivientiaihio

1 kpl. takana

Lukko

✔ 2 näppäintä mukana

Tuuletin kotelossa

X



Asennus- ja kiinnitysvaatimukset

Taulu 42. Asennus

Asennus

Kyllä

Ei

19" teline.

Seinäasennus.



Taulu 43. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.



Mitat, paino ja pakkaustiedot

Taulu 44. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

224 x 437 x 212 mm

260 x 480 x 250 mm

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 45. Paino

Nettopaino

Paino pakkauksineen

12,7 kg

13,8 kg



Taulu 46. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Kuljetuslämpötila (ilman akkua)

−30 °C... +70 °C

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Varastointilämpötila ilman paristoja

−20 °C... +60 °C



Yhteystiedot

Taulu 47. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-07-08

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 48. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.Tuotteella on viiden (5) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Akkuvarmennusta tulee käyttää yhdessä UPLUS 10+ Design Life -akkujen kanssa. Tuuletin on puhdistettava vuosittain ja vaihdettava tarvittaessa. Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimelliskapasiteetista. Ympäristön lämpötila ei saa ylittää 32 °C. Akut ja kulutusosat eivät kuulu takuun piiriin.Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

5 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 49. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Sisäympäristöluokka 1.

Käyttölämpötila (suositus)

+15°C... +25°C

Takaa parhaan akun käyttöiän. Korkeammat lämpötilat lyhentävät merkittävästi akkujen käyttöikää.

Käyttölämpötila (sallittu)[a]

+5°C... +40°C

Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti

Virtalähteen kuormitus

80 %

Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta.

Ilmanvaihto, vapaa etäisyys kotelon ympärillä.

100 mm

Tuuletusaukkoja ei saa tukkia tai peittää.

[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.



Taulu 50. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

Vuosittain

Tuuletin on puhdistettava vuosittain. Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta.



Sertifioinnit ja hyväksynnät

Taulu 51. Hyväksynnät

Täyttää

Direktiivit

Päästöt

EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Luokka B, EN61000- 3-2:2001, EN 55032 (korvaa EN 55022)

CE.

CE-merkintä (EY) 765/2008 mukaisesti

RoHS

RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863

EMC

EMC-direktiivi 2014/30/EU



Taulu 52. SBF

Täyttää

Kyllä

Ei

SBF 110:8



Taulu 53. Todistukset ja todistusnumerot

Todistuksen numero, SBSC

Nimikeketys SBSC

Numerot 20-117

NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 50-FLX M • NOVA 27 50-FLX L • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L • UNISON-tilakaappi



Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?
Taulu 54. Voidaanko varmenteita soveltaa, jos valinnainen on asennettu laitteen ulkopuolelle?

Tuotesarja

Sertifiointi

Voidaanko varmenteita soveltaa, jos laitteeseen on asennettu valinnainen?

NOVA[a]

SSF 1014 (Murto)

Kyllä

[a] Tuote on sertifioitu yhdessä emojärjestelmän kanssa. Sertifikaattien ylläpitämiseksi on käytettävä saman merkin paristoja kuin sertifioinnissa (



Ympäristötiedot

Taulu 55. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Kyllä, lyijy, 7439-92-1/231-100-4

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

Kyllä, katso DoC osoitteessa www.milleteknik.se

WEEE

2012/19/EU

Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

SCIP-numero

2008/98/EY

Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✔

Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina

Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.

Sisältää nanomateriaaleja:

EY 1272/2008

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään yksinkertaisesti siksi, että ne ovat modulaarisia, jättämällä ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle.[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja.

[a] Valmiustilan kulutus ja teho.

[b] Kierrätyksestä aiheutuneita kustannuksia ei korvata.



soptunna_atervinning.ai

Valmistaja ja alkuperämaa

Taulu 56. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Tullinimike

850444095[b]

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

[b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.



Liite

Virtalähde NOVA FLX

NOVA 24V 10A FLX M

Yksikkö ilman akkukoteloa

Yksikkö kanssa

1 akkulaatikko

Yksikkö kanssa

2 akkulaatikkoa

Yksikkö kanssa

3 akkulaatikkoa

Yksikkö kanssa

4 akkulaatikkoa

Akku

2 kpl 20 Ah

2 kpl 45 Ah /

2 kpl 20 Ah +

2 kpl 45 Ah

4 kpl 45 Ah /

2 kpl 20 Ah +

4 kpl 45 Ah

6 kpl 45 Ah /

2 kpl 20 Ah +

6 kpl 45 Ah

8 kpl 45 Ah /

2 kpl 20 Ah +

8 kpl 45 Ah

Max akun kapasiteetti

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Mukaan. SSF1014, Hälytysluokka 1-2

1,6 A

3,7 A / 5,3 A

7,4 A / 9,1 A

-

-

Mukaan. SSF1014, Hälytysluokka 3-4

0,65A

1,5 A / 2,1 A

3,0 A / 3,6 A

4,5 A / 5,1 A

6,0 A / 6,6 A

Imax A (max purkausvirta)

10 A

10 A

10 A

10 A

10 A

Imax b (maksimi latausvirta)

10 A

10 A

10 A

10 A

10 A

Imin on aina 0 A.

Varakäyntiaika

Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-4:

Taulu 57. NOVA 24 V FLX M

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-4:

NOVA 24V 5A FLX M

NOVA 24V 10A FLX M

NOVA 24V 25A FLX M

NOVA 24V 25A FLX L

FLX M ilman akkukoteloa Hälytysluokan 1-2 / 3-4 mukaan

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

Sisältää 1 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

3,7 A / 1,5 A

3,7 A / 1,5 A

3,6 A / 1,4 A

3,6 A / 1,4 A

Sisältää 2 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

7.4A / 3A

7,3 A / 2,9 A

7,3 A / 2,9 A

Sisältää 3 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

-

11,1 A / 4,4 A

11,1 A / 4,4 A

Sisältää 4 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

-

-

14,8 A / 5,9 A



Akkujen latausvirta ja akun kapasiteetti

Yksikkö lukee kytketyn järjestelmän kuormituksen ja lataa akut virtalähteestä käytettävissä olevalla jäännösteholla. Laite suorittaa päteviä* akkutestejä ja ilmoittaa, kun paristot on vaihdettava. Akut ladataan hellävaraisesti niiden käyttöiän pidentämiseksi ja niissä on suojaus ylilataukselta.

Taulu 58. Latausvirta

12 V / 24 V

Akkujen maksimilatausvirta

NOVA FLX M

6 A



Akkuvarmistuksessa on ohjattu lataus** (ohjattu lataus), joka estää akkujen ylilataamisen ja pidentää merkittävästi niiden käyttöikää. NOVA-sarjaa tulee käyttää AGM-akkujen kanssa.

Taulu 59. Akun kapasiteetti 24 V yksiköissä

24 V

Akun kapasiteetti

Max akun kapasiteetti 1 akkukotelolla

Maksimi akun kapasiteetti 2 akkukotelolla

Max akun kapasiteetti 3 akkukotelolla

Max akun kapasiteetti 4 akkukotelolla

NOVA FLX M, 24 V

20 Ah (2 x 20 Ah

65 Ah (4 x 20 Ah)

110 Ah (2 x 20 Ah + 2 x 45 Ah)

155 Ah (6 x 20 Ah + 2 x 45 Ah)

200 Ah (2 x 20 Ah + 8 x 45 Ah)



PowerWatch

Taulu 60. PowerWatchin tilaustiedot

Nimikeke

Tuotenumero

Sähkönumero

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Taulu 61. PowerWatchissa asetettavat hälytykset

PowerWatchissa asetettavat hälytykset

Akku irti

Alhainen akun jännite, akkukäytössä

Kuormasulakevika

Laturin vika, alijännite

Laturin vika, ylijännite

Sähkökatkos, viive 10 sekuntia

Tuulettimen vika, (ulkoisesti kytketyn tuulettimen tapauksessa)

Yksikköä ei ole kalibroitu



Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 62. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset

Kiinteä asennus (230 V)

Pistotulppaliitäntä

Lisätietoja

Ruotsi

Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.

Norja

Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)

Suomi

Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)

Tanska

Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)

Saksa

Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).



Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 63. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Taulu 64. Viitetaulukko: Valmistajan ilmoittama elinikä ja suositeltu vaihtoväli

Akun suunniteltu elinikä (Design Life)[a]

Vaihtoväli normaalikäytössä (+20 °C)

Vaihtoväli +30 °C lämpötilassa

Vaihtoväli +40 °C lämpötilassa

3 - 5 vuotta

2 - 3 vuotta

1 - 1,5 vuotta

0,5 - 0,75 vuotta

6 - 9 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

1,2 - 1,5 vuotta

10 - 12 vuotta

6 - 7 vuotta

3 - 3,5 vuotta

1,5 - 1,75 vuotta

15 + vuotta

10 - 12 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset.



Varaa käyttöajat eri hälytysluokille - yleiskatsaus

Hälytysluokka

Varakäyttöaika sähkökatkon sattuessa

Akkujen lataustuntien enimmäismäärä (80 %)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 luokka 1-2

12 h

72 h

EN50131-6 luokka 3

24 h

24 h

SSF1014 Hälytysluokka 1/2

12 h

72 h

SSF1014 Hälytysluokka 3/4

30 h (kaupungeissa) / 60 h (taajamissa)

24 h

Taulukossa on esitetty varakäyttöaika ja akun latausvaatimukset eri hälytysluokille.

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-07-08



[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
