Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning på svenska i original[1].

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Symboler

Tabell 1. Symbolförklaring

Symbol

Benämning

Förklaring


Varning

Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer.


Notera

Används för kompletterande information som förtydligar texten.


Försiktighet / viktigt

Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad.


Tips

Visar praktiska råd eller genvägar för installation, drift eller service.


CE-märkning

Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder.


Läs manualen

Läs manual före installation och service.

soptunna_atervinning.ai

Släng ej i hushållsavfall

Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral.

Recycle001.svg

Återvinning

Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser.



Se installationsfilm

Installation – allmän information

Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.

Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.

  • En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.

  • Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.

  • AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.

  • Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.

  • Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.

  • Produkten är avsedd för inomhusmontage i normal miljö (föroreningstal 2 och inomhus klass 1).

Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning och för inomhusbruk.

Krav på huvudbrytare, säkring samt kabelarea

För att uppfylla gällande elsäkerhetskrav ska installationen förses med en huvudbrytare enligt IEC 60947-1.

Tabell 2. Huvudbrytare och säkring

Komponent

Krav

Huvudbrytare

En huvudbrytare enligt IEC 60947-1 ska ingå i installationen och vara lätt åtkomlig. Frånskild fas (F) och neutral (N).

Säkring

Matningskretsen ska skyddas av säkring eller automatsäkring med märkström enligt produktens specifikation. Se enhetens märksskylt.

Säkringar

Godkänd typ enligt IEC 60127.

Kabelarea (230 V)

Minst 1,0 mm2

Kabellängd

Vid längre kabeldragningar bör spänningsfall beaktas så att driftspänningen inte understiger 230 V AC ±10 % vid enheten.

Dragavlastning

Alla kablar ska vara korrekt avlastade och dragavlastningen kontrollerad före spänningssättning.



Dessa krav gäller samtliga Milleteknik-produkter med 230 V AC-nätanslutning.

Tabellen nedan visar rekommenderad kabelarea för svagströmsinstallationer vid olika spänningar, strömstyrkor och kabellängder. Värdena är baserade på kopparkabel och ett maximalt spänningsfall på cirka 3 % för att säkerställa driftsäkerhet och minimera effektförluster.

Tabell 3. Kabelarea svagström

V

Strömstyrka (A)

Kabellängd 10 meter

Kabellängd 30 meter

Kabellängd 60 meter

Kabellängd 100 meter

24 V

1 A

0,75 mm2

0,75 mm2

1,5 mm2

1,5 mm2

24 V

3 A

0,75 mm2

0,75 mm2

1,5 mm2

2,5 mm2

24 V

5 A

0,75 mm2

1,5 mm2

2,5 mm2

4 mm2

24 V

10 A

1,5 mm2

2,5 mm2

6 mm2

Ej möjligt*

24 V

15 A

1,5 mm2

4 mm2

Ej möjligt*

Ej möjligt*

24 V

25 A

2,5 mm2

6 mm2

Ej möjligt*

Ej möjligt*

24 V

40 A

4,0 mm2

Ej möjligt*

Ej möjligt*

Ej möjligt*

* Kabelarea skulle överstiga mått på anslutningsplint varför det inte är möjligt att använda kabel större än 6 mm2



Variantöversikt NOVA

Tabell 4. Variantöversikt

Produktnamn

Certifierat namn

Moderkort: PRO1

Moderkort PRO2:

Moderkort PRO2 v3

Moderkort: PRO3

NOVA 12V 10A FLX S

NOVA 13 100-XS2

-

X

-

X

NOVA 12V 10A FLX M

NOVA 13 100-FLX

-

X

-

X

NOVA 12V 10A FLX L

Uppfyller kraven men är ej certifierad.

-

-

-

X

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Läs detta först!

Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.

Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet (se Installation – allmän information ) får installera och underhålla systemet.

Alla uppgifter med reservation för ändringar.

Om glasrörssäkringar på certifierade enheter

På kretskortets lastutgångar sitter glasrörssäkringar, dessa har en utlösningstid på ca 150 ms. I det fall en glasrörssäkring löser ut på EN lastutgång faller spänningen på ALLA lastutgångar till 0 V under 150 ms.

Installatören ansvarar för att det finns en energibuffert på minst 150 ms. i system som batteribackupen förser med ström eller acceptera ett strömavbrott på 150 ms.

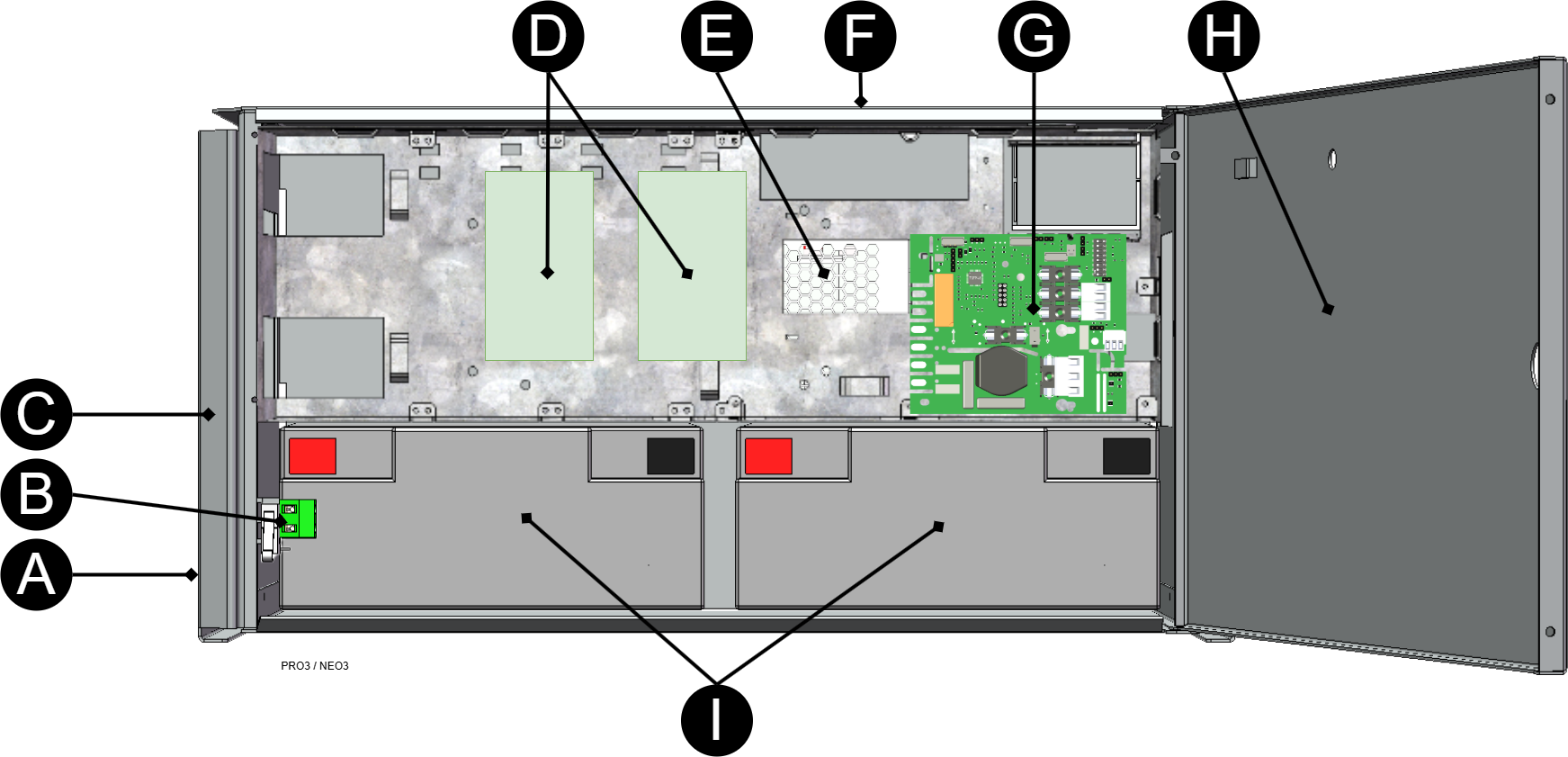

Komponentöversikt

Komponentöversikt

FLX_M_ PRO3 Komponentoeversikt.png
Tabell 5. Komponentöversikt

Bokstav

Förklaring

A

Konsol, vändbar för montering i vägg eller 19" rack.

B

Sabotagekontakt. Skall larmklass 3 (SSF) uppfyllas skall kapsling och sabotagekontakt sitta på vägg.

C

Skåp i pulverlackad plåt.

D

Plats för fördelningskort.

E

Nätaggregat - bakom plåt.

F

Kabelgenomföringar.

G

Moderkort.

H

Låsbar dörr.

I

Plats för batterier.



Kapsling

Allmänna monteringsanvisningar

Montering inomhus på vägg

  • Kapsling skall monteras lodrätt.

  • För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.

  • Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Montering inomhus i 19" rack

  • Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.

  • Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).

  • Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.

  • Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.

  • Blockera inte luftflödet på fram- eller baksida.

  • Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Skruv

Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.

För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning. För rackmontage används M6 med korgmutter.

Angiven skruvlängd är minsta tillåtna längd.

Tabell 6. Skruv vid montering

Kapsling

Antal

Skruv[a]

FLX M

4

Betongskruv 5,0×40 mm

[a] Skruv för montering ingår ej.



Montering av konsol på kapsling

Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.

Tabell 7. Konsol

Bokstav

Förklaring

A

Konsol skjuts in nedifrån och upp.

B

Gem klickar i när konsol sitter korrekt.



Viktigt

Skall larmklass 3 (SSF) uppfyllas skall skåp och sabotagekontakt sitta monterade på vägg. Tillval, Cabinet tamper M/L för att sätta sabotagekontakt på vägg finns.

Batterier - inkoppling

Inkoppling av batterier

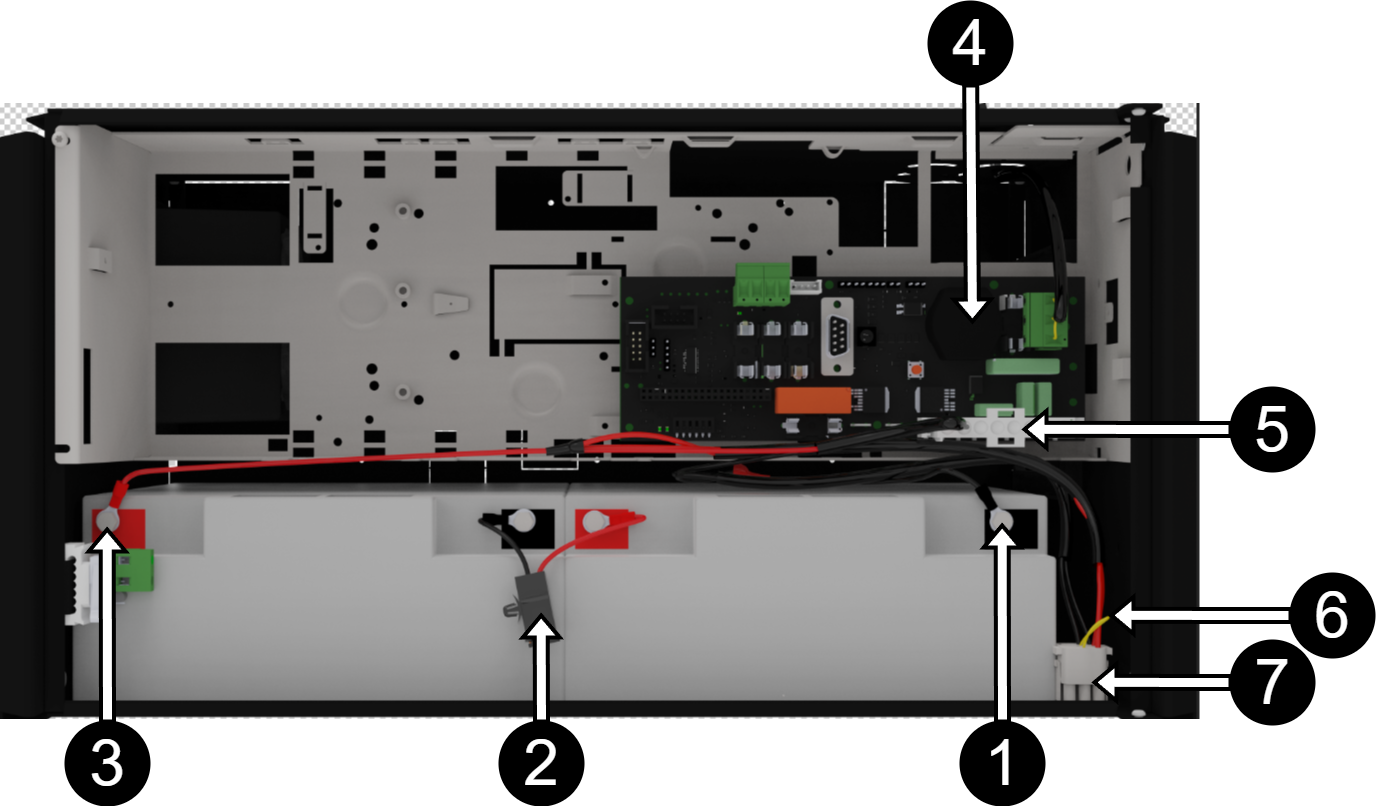

Figur 1. Inkoppling av batterier. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.
Inkoppling av batterier. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.

Notera att kort (4) skiljer sig mellan olika konfigurationer.



Tabell 8. Inkoppling av batterier.

Nr

Förklaring

1

Minuspol för batterikabel från 4 (moderkort).

2

Hängsäkring.

3

Pluspol för batterikabel från 4 (moderkort).

4

Moderkort, varierar med konfiguration.

5

Batterikablar sitter på moderkortet, varierar med konfiguration.

6

Byglad kabel, som skall klippas vid inkoppling av batteribox.

7

Anslutning för inkoppling av batteribox.



PRO3 moderkort

Moderkort - beskrivning

Figur 2. PRO3
PRO3

Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.



Tabell 9. Kretskortsöversikt, förklaring

Nr

På kretskort

Förklaring

1

J24

Styrning till nätaggregat. Internt bruk.

2

J5

1=Oprio 2=externt larm.

3

D9

Indikeringsdiod.

4

JU1

För extern LED i dörr/front.

5

J11

Använd resetjumpern vid batteribyte, adressändring och andra inställningar som kräver att kortet initieras på nytt.

6

JU6

Anslutning för reläkort eller kommunikationskort eller för uppdatering av firmware. Endast ett kort eller kontakt åt gången får plats.

7

J29

Anslutning till fläkt.

8

J101

Anslutning till sabotagekontakt.

9

J17

Anslutning sabotagekontakt från batteribox.

10

J35

Används ej.

11

J14

Ingång larm från extern batterisäkring, från batteribox.

12 & 13

J10 & J100

Larm från externt tillvalskort.

14

D18, D19

Lysdioder visar status för kommunikation (RS-485).

15

S3

Dip-switch

16

P2:1-4

Lastutgångar

17

P3:1-3

Anslutning kommunikation, RS-485.

18

P1:1-3

Anslutning till elnät.



Säkringar

Tabell 10. Säkringar på PRO3

Säkring

Typ

Förklaring

F1

T2,5A

Elnätssäkring

F3

T16A

Lastsäkring 1 - (för P2:2)

F4

T16A

Batterisäkring

F5

T3A-T10A*

Lastsäkring 1+ (för P2:1)

F7

T3A-T10A*

Lastsäkring 2 + (för P2:3)

*Säkringens storlek beror på batteribackupens strömuttag, (A).



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Anslut last

Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Lastutgångar vid SSF certifikat

För att certifikat skall upprätthållas får endast en lastutgång användas.

Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.

Tabell 11. Lastanslutningar

På kretskort

Förklaring

P2:1

Anslutning för last 1 +.

P2:2

Anslutning för last 1 -.

P2:3

Anslutning för last 2 +

P2:4

Anslutning för last 2 -



Elnätsanslutning

Anslut elnät till moderkort med plint

För elnätskablage genom kabelgenomföringen på skåpet.

Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.

Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.

Säkra F och N med buntband.

Viktigt

Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Figur 3. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 12. Anslutningar elnät

Bokstav

Förklaring

L

Fas, P1:1.

N

Noll, P1:2.

PE

Skyddsjord, P1:3.



Filterkondensatorer

Produkterna levereras med följande filterkondensatorer för standardnät (TN/TT):

Tabell 13. TN/TT standardnät

Typ

Placering

X2

Fas – Nolla (L–N)

Y2

Fas/Nolla – Skyddsjord (en per ledare)



IT-nät

IT-nät genererar högre transienter eftersom systemet arbetar fas mot fas. Enligt gällande standard krävs därför kondensatorer av en högre klass.

Avsteg från X1/Y1-kondensatorer kan göras men då måste externt transientskydd installeras. För enheter som skall installeras i IT-nät måste Milletekniks åskskydd monteras för att upprätthålla standard.

Dip-switch 1-8

Dip-Switch har flera olika läge:

Tabell 14. Dip-switch 1-8

Dip-switch

I nätdrift eller batteridrift

1

Adressinställning för extern kommunikation.

2

Adressinställning för extern kommunikation

3

Adressinställning för extern kommunikation

4

Adressinställning för extern kommunikation

5

Ställer larm för nätavbrottsfördröjning

6

Ställer larm för nätavbrottsfördröjning

7

Ställer larmgräns för låg batterispänning i batteridrift.

8

Stänger av eller sätter på lysdiodsindikering, för allt utom larm vid utlöst sabotagekontakt som alltid indikeras oavsett läge på dip-switch.

8 i sekvens

Utför batteritest.



Adressinställning för extern kommunikation (Dip-switch 1-4)

Dip-Switch S1: 1-4 ställer adressering.

Tabell 15. Adressering Dip-Switch 1-4

Dip: 1

Dip: 2

Dip: 3

Dip:4

Adress 1

ON

OFF

OFF

OFF

Adress 2

OFF

ON

OFF

OFF

Adress 3

ON

ON

OFF

OFF

Adress 4

OFF

OFF

ON

OFF

Adress 5

ON

OFF

ON

OFF

Adress 6

OFF

ON

ON

OFF

Adress 7

ON

ON

ON

OFF

Adress 8

OFF

OFF

OFF

ON

Adress 9

ON

OFF

OFF

ON

Adress 10

OFF

ON

OFF

ON

Adress 11

ON

ON

OFF

ON

Adress 12

OFF

OFF

ON

ON

Adress 13

ON

OFF

ON

ON

Adress 14

OFF

ON

ON

ON

Adress 15

ON

ON

ON

ON



Nätavbrottsfördröjning (dip 5-6)

Det är möjligt att flytta tiden för när larm för nätavbrott skall ges. Använd matrisen för att ställa larmet.

Tabell 16. Nätavbrottsfördröjning

Larm för nätavbrott ges efter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minuter

ON

OFF

60 minuter

OFF

ON

240 minuter (4 timmar)

ON

ON



Låg batterispänning (dip 7)

Tabell 17. Låg batterispänning

Larm för låg batterispänning ges vid

Dip 7

22,8 V*

ON

24 V

OFF

*25% av batterikapacitet kvarstår.



Lysdiod (dip 8)

Lysdiod/batteritest tänds alltid när luckan är öppen.

Dip-switch 8=ON släcker lysdiod.

Dip-switch 8=OFF tänder lysdiod.

Batteritest (dip 8)

För att göra ett batteritest behöver dip 8 byta läge och fem sekunder behöver gå innan test initieras.

  • Om dip 8 i ursprungsläge står på OFF slå då dip 8 till: ON (vänta 5 sekunder) och slå sedan tillbaka till OFF.

  • Om dip 8 i ursprungsläge står på ON slå då dip 8 till: OFF (vänta 5 sekunder) och slå sedan tillbaka till ON.

Detta aktiverar batteritest efter 3-8 sekunder. Batteritestet pågår i ca 6 sekunder och då blinkar lysdioden snabbt gult. Larm för åldrat batteri kan indikeras under tiden batteritest utförs.

Ställ tillbaka dip 8 först när testet har slutförts.

Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system

Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.

Viktigt

Omstart enligt denna procedur bryter ej utspänningen men kan generera larm i överordnat system.

Omstart av enhetens mjukvara görs genom att bygla J11 (PRO3)

Vid adressändring ska kortet återställas ytterligare en gång efter 20–30 sekunder.

Viktigt

Omstart måste göras varje gång en ändring görs i enheten, gäller även ändringar av dip-switchar.

Återställning av data efter batteribyte - PRO3

Efter batteribyte behöver enheten mäta in nya batteriers kapacitet och rensa tidigare inställd batterikapacitet. Larm rensar men statistik behålls i minnet.

  • Sätt i jumper på J11 och tag bort jumper på J11

Efter att ha gjort steget är batterikapaciteten rensad i kortets minne och är redo att läsa in den nya batterikapaciteten.

Denna procedur behöver göras varje gång batterier byts eller vid anslutning av batteribox.

Notering om test av batterier

Vid uppstart tar det 72 timmar innan systemet utför tester av batterier. Detta för att säkerställa fulladdade batterier samt för insamling av medelvärden/historik under minst 72 timmar. Därefter görs, var fjärde timma, ett kvalificerat cellprov av batterierna.

Notering vid uppstart med kortslutna batterier

Peakström vid uppstart med kortslutna batterier: Upp till 30 Ap-p under 200 ms. Följ alltid uppstartsproceduren.

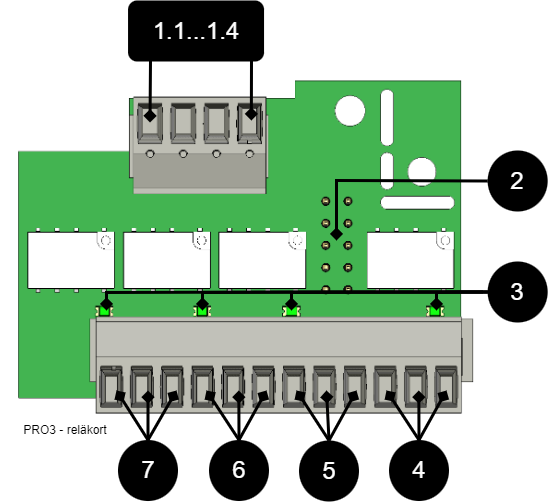

Kortbeskrivning - Relay Card NOVA Series (PRO3)

Reläkort - beskrivning, anslutningar och larmutgångar.

  • Alla fellarmsreläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.

  • Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge.


Nr

Plint nr

Relä är normalt spänningssatt

Larmtyp eller förklaring

1.1...1.4

P4:1

-

GND, Jord

P4:2

-

RX

P4:3

-

TX

P4:4

-

+5V

2

JU5

-

Anslutning till moderkort.

3

D2-D6

-

Indikeringsdiod, lyser grönt vid OK.

4

P5:10-12

NC, COM, NO

Larm från sabotagebrytare, (tillval för NEO och EN54).

5

P5:7-9

NC, COM, NO

Låg systemspänning.

6

P5:4-6

NC, COM, NO

Larm för säkringsfel, laddarfel överspänning, laddarfel underspänning, ej anslutet batteri, låg batterispänning vid nätavbrott samt åldrat batteri*.

*Endast NOVA.

7

P5:1-3

NC, COM, NO

Nätavbrottslarm.

Flera enheter till ett överordnat system

För att ansluta flera enheter till ett överordnat system skall last-minus mellan flera batteribackuper kopplas samman.


Driftsättning - hur enheten skall startas

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[2].

Tabell 18. Anslut i denna ordning

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier.

4

Anslut elnät.



Viktigt

För inställning av dip-switchar och adressering – se online-manual via QR-kod.

  1. Koppla in last, larm och ev. andra anslutningar.

  2. Koppla in batterier.

    1. Anslut / slå till säkringar.

  3. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.

    1. Slå till nätspänning.

Enheten fungerar normalt då indikeringsdiod på skåpluckans/kretskort utsida lyser med fast grönt sken.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Systemtest

Testa inkopplad enhet genom att göra ett systemtest efter Driftsättning - hur enheten skall startas.

Viktigt

Låt batterierna ladda i ett par timmar, använd en multimeter för att mäta spänningen på varje batteri. Spänningen ska vara minst 12,7 V per batteri.

  • Slå till inkommande nätspänning.

  • Lysdiod på skåpluckans utsida lyser med fast grönt sken. Bryt nätspänning för att kontrollera att enheten fungerar i batteridrift och larmar.

  • Lysdiod på skåpluckan indikerar, se panel för larmtyp.

  • Slå till inkommande nätspänning. Om lysdiod på skåpluckans utsida lyser med fast grönt sken är enheten i normaldrift.

Återställning

Återställ enheten genom att göra enheten helt spänningslös.

Koppla bort batterikablage/batterisäkring samt nätspänning och återanslut efter 5 sekunder.

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

222-041_2019.ai
Tabell 19. Indikeringsdioden visar.

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Långsamma gröna blink

Sabotagelarm.

Snabba gröna blink

Nätavbrottslarm.

Fast gult sken

Låg batterispänning.

Långsamma gula blink

Åldrade batterier.

Snabba gula blink

Bortkopplade batterier eller batterikortslutning.

Fast rött sken

Överspänning eller underspänning eller laddarfel.

Långsamma röda blink

Låg systemspänning.

Snabba röda blink

Lastsäkring har löst ut eller batterisäkring har löst ut.

Svart / släckt

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)



Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Obs!

Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Justering av sabotagekontakt

SABK_PLIERS_INSTRUCTION.eps

Sabotagekontaktens hävarm skall vid stängd skåpdörr vara i slutet läge (stängd). Går larm (”tamper alarm” / larm till undercentral) kan hävarmen behöva justeras.

Hävarmen justeras genom följande steg:

  1. Nyp åt med en plattång mitt på hävarmen.

  2. Justera hävarmen försiktigt åt önskat håll (upp/ner).

  3. Kontrollera genom att stänga dörren. Ett klick hörs när kontakten sluts.

Obs!

Sabotagekontakten skall inte larma vid stängd och låst dörr.

Underhåll

Systemet, med undantag för fläkt och batterier, är underhållsfritt vid installation i inomhusmiljö.

Kontrollera fläkten årligen. Fläkten skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkten skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkten inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen, vilket kan leda till att batterikapaciteten försämras och att bytesintervall på batterier avsevärt förkortas.

Batterier

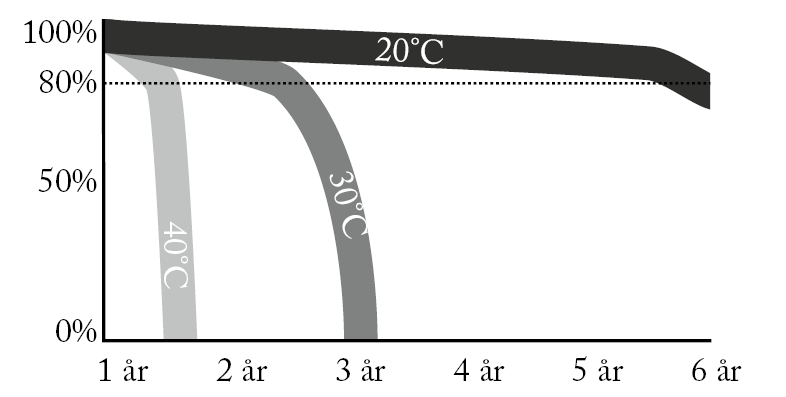

Batterier alstrar elektricitet genom en kemisk process och det sker därmed en naturlig degradering av kapacitet. Den största faktorn för batteriers livslängd är temperatur. Ju högre temperatur desto kortare livslängd på batterier. Tillverkningsdatum som är präglat på batteriet och livslängden (som batteritillverkaren anger). En ideal temperatur är 20 °C både i drift och i förvaring. Högre omgivningstemperatur försämrar kraftigt livslängden. Således varierar faktisk livslängd när det används. Batterier bör bytas efter halva angiven (från batteritillverkaren) livslängd för säker drift. Batterier inköpta via batteribackupens tillverkare har en livslängd (från batteritillverkaren) på mellan 10-12 år med rekommenderat byte efter 5-6 år.

Tabell 20. Tillverkares angivna livslängd och rekommenderat batteribyte

Tillverkarens angivna livslängd[a]

Batteri i drift bör bytas efter[b].

3-5 år

2-3 år

6-9 år

3-5 år

10-12 år

5-7 år

15+ år

8-10 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.

[b] Vid drift i ideal omgivningstemperatur, 20 °C.



Batteribyte

  • Bryt, om möjligt, nätspänning vid batteribyte.

  • Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.

  • Tag bort batterisäkring mellan batterier.

  • Sätt in och spänn fast de nya batterierna.

  • Anslut batterikablarna på samma sätt som tidigare.

  • Sätt fast batterisäkring mellan batterier.

  • Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.

  • Mät batterispänning. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.

Batteriåtervinning

Alla batterier skall återvinnas. Återlämna till tillverkare eller lämna till återvinningsstation.

soptunna_atervinning.ai

Säkerhetsinformation – service och felsökning

  • Bryt om möjligt nätspänningen innan något arbete påbörjas, till exempel service, batteribyte, mätning eller felsökning.

  • Ta ur batterisäkring / kontakt / slå av automatsäkring innan du arbetar på DC-sidan.

  • Kontrollera att alla kablar är korrekt anslutna och jordade innan enheten åter spänningssätts.

  • Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.

  • Om säkringar löser ut upprepade gånger se Felsökning eller koppla bort enheten och kontakta Milletekniks tekniska support.

  • Vid misstanke om skada, vätskepåverkan eller lukt av bränt, får produkten inte användas förrän den kontrollerats av behörig personal.

  • Under drift ska kapslingen vara stängd och låst (om enheten har lås).

  • Endast auktoriserad servicepersonal får utföra reparationer på enheten.

  • Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual/produktblad.

Milleteknik ansvarar inte för skador orsakade av felaktig hantering, modifiering eller icke godkända komponenter.

Felsökning

Om enheten inte fungerar som förväntat, gå igenom följande kontroller:

Tabell 21. Felsökning strömförsörjning

Problem

Möjlig orsak

Åtgärd

Ingen spänning ut.

Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in.

Kontrollera matning, säkringar och batterianslutningar.

Batteri laddas inte.

Felaktig batterianslutning eller batterisäkring har löst ut.

Kontrollera batterikablar och byt batterisäkring vid behov.

Enheten startar men ger larm.

Batterier ej tillräckligt laddade eller fel på last eller batteri.

Vänta 72 timmar tills batterier är fullt laddade. Kontrollera att lasten inte överskrider märkström.

Lysdiod blinkar.

Information, varning eller fel.

Se panel eller manual för förklaring.

Säkringar löser ut ofta.

Kortslutning eller överbelastning.

Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats.

Enheten blir varm.

Hög belastning eller otillräcklig ventilation

Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen.



Kontrollmätning av batterier

Vid felsökning kan batteriernas spänning kontrolleras med multimeter. Mät varje 12 V-batteri separat över plus- och minuspol. Mät därefter hela den seriekopplade batterigruppen. Två seriekopplade 12 V-batterier ska ge cirka 24–27 V DC beroende på laddningsgrad och om laddning pågår. Om uppmätt spänning är betydligt lägre än förväntat, kontrollera polaritet, batterisäkring och kablage mellan batteribox och batteribackup.

Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.

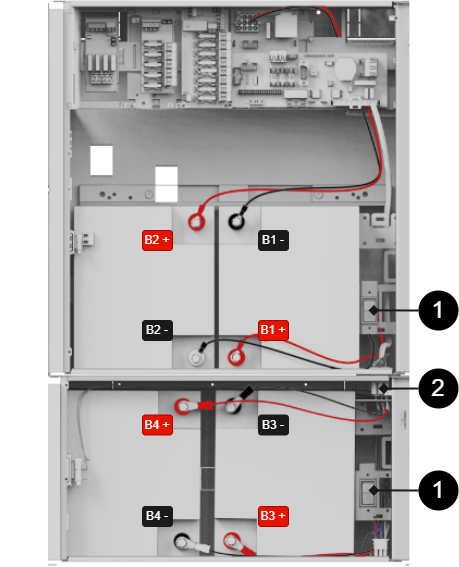

Anslutning av batteribox

Inkoppling batteribox med batteribackup

FLX_med_batteribox.pdf

Bilden ger en översikt över kopplingar för batterikablar och batterisäkringar.

Tabell 22. Inkoppling batteribox med batteribackup.

Batterikablage

Förklaring

B1+

Kopplas till säkring.

B1-

Kabel från moderkort kopplas till batteri.

B2+

Kabel från moderkort kopplas till batteri.

B2-

Kopplas till säkring.

B3+

Kopplas till säkring.

B3-

Kopplas via anslutningskontakt till batteri i batteribackup.

B4+

Kopplas via anslutningskontakt till batteri i batteribackup.

B4-

Kopplas till säkring.



Tabell 23. Inkoppling

Nummer

Förklaring

1

Batterisäkring.

2

Koppla ihop batteribackup och batteribox med vit, 9-polig, fyrkantig anslutningskontakt.



Inkopplingsschema och bygel

Larm till sabotagekontakt seriekopplas och därför måste slingan vara obruten till sista batteriboxkablaget. Bygel sluter slingan på varje kablage som går från batteribackup till batteribox och för att larm skall ges på sabotagekontakten i batteriboxen måste bygel på kablage klippas. Klipp inte bygel på sista kablage i batteribox, då kommer larm för sabotage inte ges i någon tillkopplad batteribackup eller batteribox.

Tabell 24. Inkopplingsschema och bygel

Nummer

Förklaring

1

IN - inkommande anslutning

2

UT - utgående anslutning

3

Bygel på sockel på utgående anslutning



Tabell 25. Inkopplingsschema och bygel

Enheter

Bygel - var du skall klippa / ej klippa

Var slutningen i slingan skall vara

Batteribackup utan batteribox

Klipp ej bygel

Bygling skall vara kvar i batteribackup

Batteribackup + 1 batteribox

Klipp bygel i batteribackup

Bygling skall vara kvar i batteribox 1

Batteribackup + 2 batteriboxar

Klipp bygel i batteribackup och i batteribox 1

Bygling skall vara kvar i batteribox 2



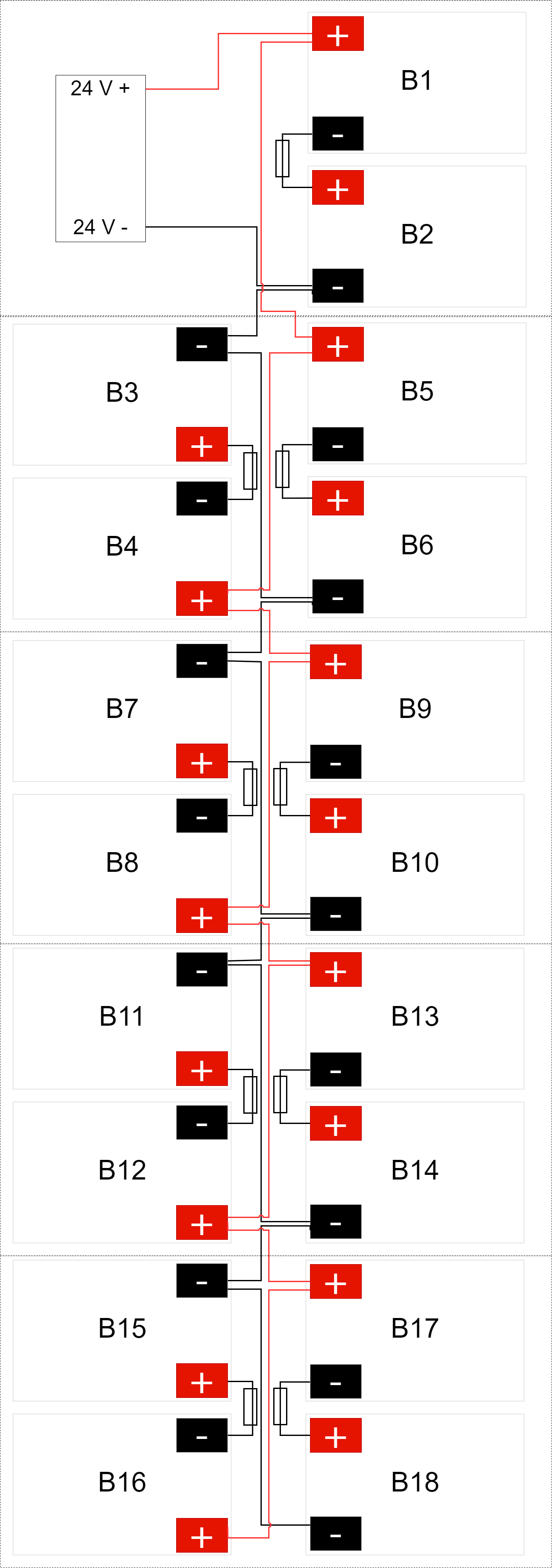

Schematisk inkoppling av batteribackup med fyra batteriboxar

Inkopplingsschema_batterier_med_batteribox.psd

Sabotagekontakt vid extra batteribox

Har en eller flera batteriboxar kopplats till enheten skall sabotagekontakterna seriekopplas för att larm från alla enheter skall ges. Det är viktigt att seriekopplingen har slutning vid den sista sabotagekontakten. Seriekopplingen skall börja i enheten och vända tillbaka i den sista batteriboxen.

Alla sabotagekontakter skall sitta i serie för att alla sabotagekontakter skall vara med i larmkedjan. Därför måste kabel som sitter i på den niopoliga kontakten klippas. På den sista anslutningen/batteriboxen skall den byglade kabeln ej vara klippt.

Produktblad - strömförsörjning / batteribackup

Produktblad

SSF 1014 certifierad batteribackup med kommunikation

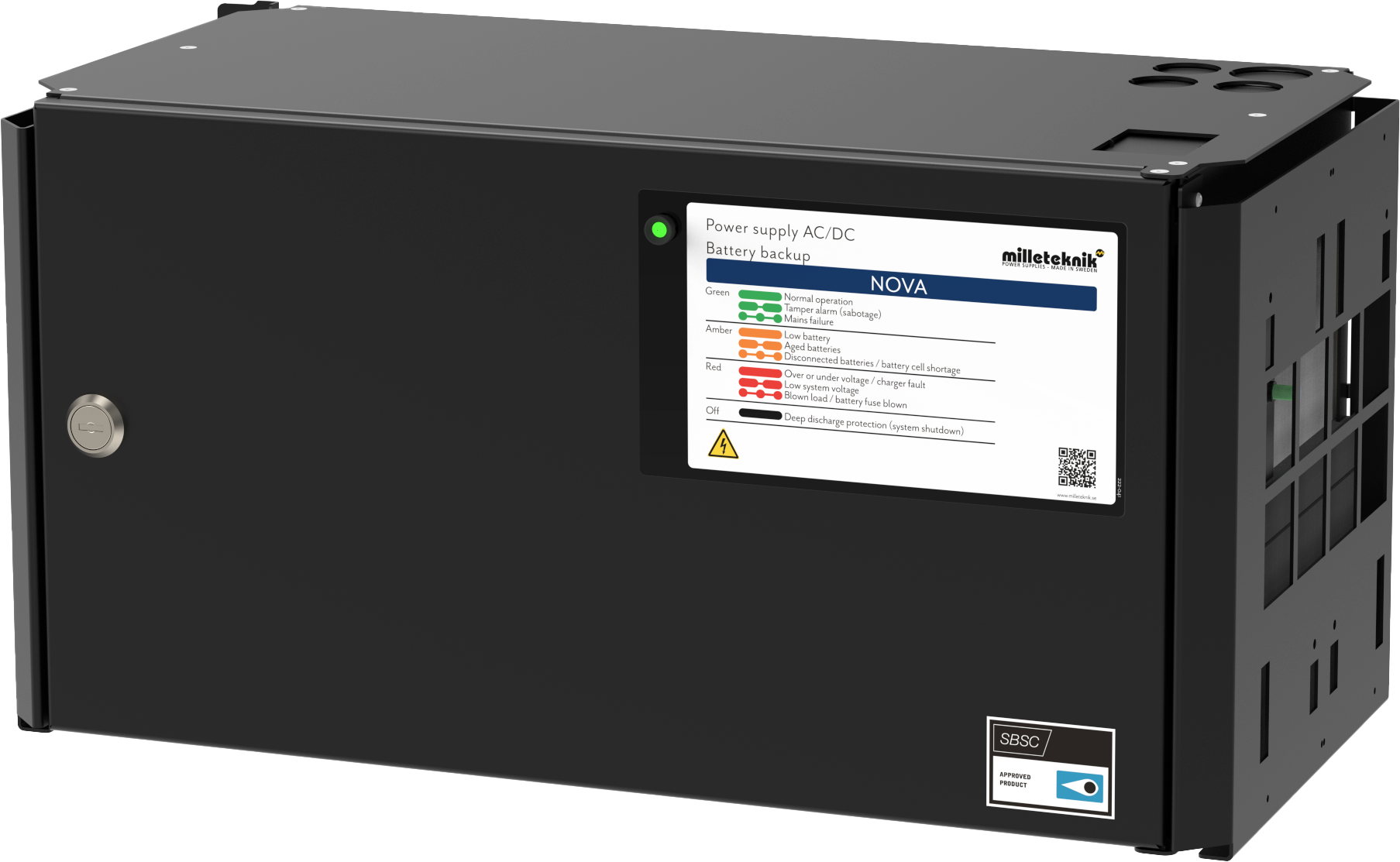

Figur 4. NOVA FLX M
NOVA FLX M

NOVA FLX M monteras på vägg eller i 19" rack.



Artikelinformation

Tabellen visar namn, artikelnummer och e-nummer för produkten

Produktidentifiering
Tabell 26. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

NOVA 24V 10A FLX M

FM01P30024P100-SSF

52 135 66



Teknisk beskrivning

NOVA används för strömförsörjning av passersystem, larm och övrig säkerhetsutrustning med 24 V DC-drift. Enhetens inbyggda likriktare omvandlar nätspänning (230 V AC) till stabiliserad 24 V DC. NOVA är certifierad enligt SSF 1014 för användning i säkerhetsanläggningar från larmklass 1 upp till larmklass 4.

Batterier driver, exempelvis passersystemet, vidare när elnätet går ner.

Tabell 27. Snabbfakta

Snabbfakta

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz

Spänning ut (V)

27,3 V DC, (24 V DC) Gäller även i batteridrift.

Strömuttag (A)

10 A

Batterier[a]

2 x 20 Ah

[a] Rekommenderade. Om batterier ingår anges det, annars beställs batterier separat.



Användningsområden

Tabell 28. Användningsområden

Användningsområden

Ja

Nej

Passersystem (dörrläsare, magnetlås, elslutbleck, etc)

PowerWatch-kompatibel

Inbrottlarm

SSF-certifierade passersystem. Larmklass 1-4

Kommunikation till undercentral



Elektriska data

Tabell 29. Elektriska data

Elektriska data

Matningsspänning

230 V AC, +/- 10% , 47 Hz- 63 Hz

Laddström

Max 10 A

Verkningsgrad[a]

87%

Standbyförbrukning

3,38 W

Spänning ut

27,3 V DC, (24 V DC) Gäller även i batteridrift.

Ström (A)[b]

10 A

[a] Vid nominell last.

[b] Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.



Tabell 30. Säkringar

Säkringar

Elnätssäkring

2,5 A

Lastsäkring

10 A

Batterisäkring

16 A (på moderkort) och 30 A (säkring mellan batterier)



Tabell 31. Kretskort och egenförbrukning

Kretskort

Egenförbrukning (i batteridrift)

Övr. info

PRO3

< 120 mA

Alla reläer på externt larmkort dragna i normalläge.



Lastutgångar

Tabell 32. Lastutgångar

Lastutgångar

Antal lastutgångar

2[a]

[a] Lastutgångar delar på den totala maxlasten. Värdet gäller alltså inte per enskild utgång.



Tabell 33. Total maxlast och rekommenderad last.

Total maxlast

Rekommenderad total last[a]

10 A

8 A

[a] Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.



Larm och skydd

Tabell 34. Antal relä som larm kan ges på

Antal relä

Larm via växlande relä

0

4

[a]Kan ges på fyra utgångar, med larmkort, annars syns larm i överordnat system.

[a] Relä, växlande potentialfria kontakter. Slutning CO/NO.



Tabell 35. Larm över kommunikation och på LED på moderkort PRO3

Larm

Larm via kommunikation[a]

Indikeringsdiod på huvudkort och LED på dörr.

Nätavbrott

Säkringsfel

Sabotagebrytare

Fläktfel

Laddarfel, överspänning

Laddarfel, underspänning

Cellfel eller ej anslutet batteri

Låg systemspänning, (systemspänning under 24,0 V i nätdrift).

Låg batterispänning (<24,0 V DC) eller nätavbrott

Övertemperatur

Undertemperatur

Kort batteritid kvar

Åldrat batteri

Överström 80 %, dygnsmedelvärde

Överström 100 %, minutmedelvärde

Överström 175 %, sekundmedelvärde

[a] Gäller kommunikation mot överordnat system, aktiv endast om konfiguration medger.



Tabell 36. Larm

Larm[a]

Relä 1 / Larmutgång 1

Relä 2 / Larmutgång 2

Relä 3 / Larmutgång 3

Relä 4 / Larmutgång 4

Nätavbrott

-

-

-

Säkringsfel

-

-

-

Sabotagebrytare

-

-

-

Fläktfel

-

-

-

-

Laddarfel, överspänning

-

-

-

Laddarfel, underspänning

-

-

-

Cellfel eller ej anslutet batteri

-

-

-

Låg systemspänning, (systemspänning under 24,0 V i nätdrift).

-

-

-

Låg batterispänning (<24,0 V DC) eller nätavbrott

-

-

-

Övertemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Undertemperatur

-

-

-

-

Kort batteritid kvar

-

-

-

-

Åldrat batteri**

-

-

-

Överström 80 %, dygnsmedelvärde

-

-

-

-

Överström 100 %, minutmedelvärde

-

-

-

-

Överström 175 %, sekundmedelvärde

-

-

-

-

[a] Larm på potentialfri reläkontakt.



Tabell 37. Skydd

Skydd

Ja

Nej

Batteriladdningsskydd / kontrollerad laddning[a]

[b]

Djupurladdningsskydd, se Batteri[c]

Kortslutningsskydd

Överbelastningsskydd/Överspänningsskydd

Övertemperaturskydd

[a] Kontrollerad laddning skyddar och förlänger batteriers livslängd.

[b] Se laddtröm under ELEKTRISKA DATA för batteriladdning.

[c] När djupurladdningsskyddet aktiveras stängs enheten ned och LED slocknar.



Kommunikation och indikeringar

Tabell 38. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation till överordnat system

[a]

Larm till undercentral

PowerWatch-kompatibel[b]

Indikeringar

Lysdiod visar information och larm på kretskort och på kapslingens utsida.

[a] Gäller kommunikation mot överordnat system, aktiv endast om konfiguration medger.

[b] PowerWatch består av en kabel och mjukvara, den beställs separat. Se bilaga.




PowerWatch finns att beställa som tillval till produkten.

Tabell 39. Kommunikationsprotokoll

Gränssnitt

Ingår / tillval

Signaltyp / Kommunikationsprincip

Protokoll

RS-485[a]

Ingår

Differentiell signalering

OSDP

RS-232

Tillval

Seriell kommunikation (TTL-nivå)

Proprietärt protokoll

Ethernet

Tillval

Paketbaserad (Ethernet)

TCP/IP

I2C

Tillval

Tvåtrådsbuss

I2C

[a] För andra varumärken gäller respektive tillverkares kommunikationsgränssnitt.



Batteri

Tabell 40. Tekniska data - Batterier

Batteri

Rek. batterier[a]

2 x 20 Ah

Batterityp

Underhållsfria AGM-batterier (blysyra)

Djupurladdningsskydd

Aktiveras när systemspänningen sjunker under ca 20 V DC.

Andra storlekar av batterier som kan användas

Andra batterier får ej användas om certifikat skall upprätthållas.

[a] Om batterier ingår anges det, annars beställs batterier separat.



Kapsling och mekanik

Tabell 41. Kapsling och mekanik

Kapsling och mekanik

Typ

Universalkapsling för vägg och rack

IP-klass

IP32

Material

Pulverlackerad plåt

Färg

Svart

Höjdenheter

5

Kabelgenomföringar

4 st

Utslagshål

1 st. på baksidan

Lås

✔ 2 st. nycklar medföljer

Fläkt i kapsling



Montering, installation och behörighetskrav

Tabell 42. Montering

Montering

Ja

Nej

19" rack

Vägg



Tabell 43. Installation

Installation

Ja

Nej

Fast installation



Mått, vikt och förpackningsinformation

Tabell 44. Mått

Mått, (BxHxD).

Mått med emballage[a]

224 x 437 x 212 mm

260 x 480x 250 mm

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 45. Vikt

Nettovikt

Vikt med emballage

8,5 kg

9,4 kg



Tabell 46. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Transporttemperatur (utan batteri)

−30 °C till +70 °C

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Lagringstemperatur utan batterier

−15°C till +60 °C



Kontakt

Tabell 47. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Milleteknik med tillhörande logotyp är ett varumärket som tillhör Milleteknik AB.

PowerWatch är ett varumärke som tillhör Milleteknik AB.

Publiceringsdatum 2026-07-08

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 48. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har fem (5) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier. Fläkten skall rengöras årligen och bytas om nödvändigt. Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet. Omgivningstemperatur skall ej överstiga 32°C. Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

5 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 49. Drift

Drift

Data

Övr. info

Miljö

Inomhus, miljöklass 1.

Driftstemperatur (rekommenderad)

+15°C till +25°C

För bästa livslängd på batterier. Högre temperaturer förkortar batteriernas livslängd avsevärt.

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Belastning, nätaggregat

80%

Medelbelastning får ej överstiga 80 % av nätaggregatets märk­kapacitet.

Ventilation, fritt avstånd runt kapslingen.

100 mm

Ventilationsöppningar får inte blockeras eller täckas.

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd.



Tabell 50. Underhåll

Ja

Nej

Intervall

Övr. info

Årligen

Fläkten skall rengöras årligen. Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märk­kapacitet.



Certifieringar och godkännanden

Tabell 51. Godkänd enligt

Uppfyller

Direktiv

Emissioner

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, EN 55032 (ersätter EN 55022)

CE

CE-märkning enligt (EC) 765/2008

RoHS

RoHS Directive 2011/65/EU, including amendment (EU) 2015/863

EMC

EMC-direktivet 2014/30/EU



Tabell 52. SBF

Uppfyller

Ja

Nej

SBF 110:8



Tabell 53. Certifikat och certifikatsnummer

Certifikatsnummer, rapportnummer

Benämning i provningsrapport

Nr 20-117

NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 250-FLX M • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L Unison Facility Cabinet



Hur gäller certifikat om tillval installeras i enheten?
Tabell 54. Gäller certifikat om tillval är installerat utanför enheten?

Produktserie

Certifiering

Gäller certifikat om tillval installeras i enheten?

NOVA[a]

SSF 1014 (Inbrott)

Ja

[a] Produkten är certifierad tillsammans med överordnat system. För att certifikat skall upprätthållas måste batterier av samma märke användas som vid certifiering, (UPLUS).



Miljödata

Tabell 55. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

Produkten är designad och konstruerad för lång livslängd, vilket minskar miljöpåverkan över tid. Livslängden – utöver slitagedelar – påverkas bland annat av miljöfaktorer som omgivningstemperatur, oförutsedda belastningar (till exempel blixtnedslag), yttre åverkan och handhavandefel. Våra produkter är moduluppbyggda och kan därför enkelt demonteras och återvinnas. Lämna uttjänta produkter till närmaste återvinningsstation eller skicka dem tillbaka till tillverkaren för miljöriktig hantering.[b]För mer information om återvinning och hantering av uttjänta produkter, kontakta din distributör.

[a] Standbyförbrukning och effekt.

[b] Kostnader som uppkommer i samband med återvinning ersätts ej.



soptunna_atervinning.ai

Tillverkare och ursprungsland

Tabell 56. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Tullstat. Nr.

85044095[b]

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.

[b] Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare.



Bilaga

Strömuttag

NOVA 24V 10A FLX M

Enhet utan batteribox

Enhet med

1 batteribox

Enhet med

2 batteriboxar

Enhet med

3 batteriboxar

Enhet med

4 batteriboxar

Batteri

2 st 20 Ah

2 st 45 Ah /

2 st 20 Ah +

2 st 45 Ah

4 st 45 Ah /

2 st 20 Ah +

4 st 45 Ah

6 st 45 Ah /

2 st 20 Ah +

6 st 45 Ah

8 st 45 Ah /

2 st 20 Ah +

8 st 45 Ah

Max batterikapacitet

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Enl. SSF1014, Larmklass 1-2

1,6 A

3,7 A / 5,3 A

7,4 A / 9,1 A

-

-

Enl. SSF1014, Larmklass 3-4

0,65 A

1,5 A / 2,1 A

3,0 A / 3,6 A

4,5 A / 5,1 A

6,0 A / 6,6 A

Imax A (max urladdningsström i nätdrift)

10 A

10 A

10 A

10 A

10 A

Imax b (max urladdning i batteridrift)

10 A

10 A

10 A

10 A

10 A

Imin är alltid 0 A.

Reservdrifttid vid batteridrift

Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Tillåten medellast enligt SSF1014 Larmklass 1-4:

Tabell 57. NOVA 24 V FLX M

Tillåten medellast enligt SSF1014 Larmklass 1-4:

NOVA 24V 5A FLX M

NOVA 24V 10A FLX M

NOVA 24V 25A FLX M

NOVA 24V 25A FLX L

FLX M utan batteribox enligt Larmklass 1-2 / 3-4

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

Inklusive 1 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

3,7 A / 1,5 A

3,7 A / 1,5 A

3,6 A / 1,4 A

3,6 A / 1,4 A

Inklusive 2 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

7,4 A / 3A

7,3 A / 2,9 A

7,3 A / 2,9 A

Inklusive 3 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

-

11,1 A / 4,4 A

11,1 A / 4,4 A

Inklusive 4 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

-

-

14,8 A / 5,9 A



Laddström för batterier och batterikapacitet

Enheten läser av ansluten systemlast och laddar batterierna med tillgänglig kvarvarande ström ifrån nätaggregatet. Enheten gör kvalificerade[3] batteritest och meddelar när batterier behöver bytas ut. Batterierna laddas skonsamt för att förlänga dess livslängd och skydd finns mot överladdning.

Tabell 58. Laddström

12 V / 24 V

Max laddström för batterier

NOVA FLX M

6 A



Batteribackupen har kontrollerad laddning[4] (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. Batterityp skall vara av typen AMG och av märket UPLUS för att certifierngar skall upprätthållas.

Tabell 59. Batterikapacitet i 24 V enheter

24 V

Batterikapacitet

Max batterikapacitet med 1 batteribox

Max batterikapacitet med 2 batteriboxar

Max batterikapacitet med 3 batteriboxar

Max batterikapacitet med 4 batteriboxar

NOVA FLX M, 24 V

20 Ah (2 x 20 Ah

65 Ah (4 x 20 Ah)

110 Ah (2 x 20 Ah + 2 x 45 Ah)

155 Ah (6 x 20 Ah + 2 x 45 Ah)

200 Ah (2 x 20 Ah + 8 x 45 Ah)



PowerWatch

Tabell 60. PowerWatch beställningsinformation

Benämning

Artikelnummer

E-nummer

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 61. Larm som kan ställas i PowerWatch

Larm som kan ställas i PowerWatch

Ej anslutet batteri

Enhet ej kalibrerad

Fläktfel, (vid externt ansluten fläkt)

Laddarfel, underspänning

Laddarfel, överspänning

Låg batterispänning, i batteridrift

Nätavbrott, fördröjning 10 sekunder

Säkringsfel på last



Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 62. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation

Fast installation (230 V AC)

Stickkontakt

Övr. info

Sverige

Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.

Norge

Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)

Finland

Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)

Danmark

Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)

Tyskland

All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).



Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 63. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte

Tabell 64. Referenstabell batteri: tillverkares angivna livslängd och rekommenderat batteribyte

Batterityp (Design Life)[a]

Batteribytestid i normal drift, +20°C.

Byte vid varm drift, +30°C

Byte vid varm drift, +40°C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15 + år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.



Reservdrifttider vid olika larmklasser - översikt

Larmklass

Reservdrifttid vid strömavbrott

Max antal timmars återuppladdning av batterier (80%)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 grade 1-2

12 h

72 h

EN50131-6 grade 3

24 h

24 h

SSF1014 Larmklass 1/2

12 h

72 h

SSF1014 Larmklass 3/4

30 h ( i tätort) / 60 h (ej tätort)

24 h

Tabellen visar kraven reservdrifttid och återuppladdning av batterier för olika larmklasser.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Milleteknik med tillhörande logotyp är ett varumärket som tillhör Milleteknik AB.

PowerWatch är ett varumärke som tillhör Milleteknik AB.

Publiceringsdatum 2026-07-08



[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.

[2] Kort kan skilja sig något beroende på konfiguration.

[3] Batteritest görs med effektmotstånd och enheten är testad och certifierad tillsammans med UPLUS 10+ Design life AGM batterier enligt SSF1014. Det är dessa batterier som skall användas för att certifikat skall upprätthållas

[4] Kontrollerad laddning innebär att när batterierna fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder.
