Batteribox

Om oversettelse av dette dokumentet

Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

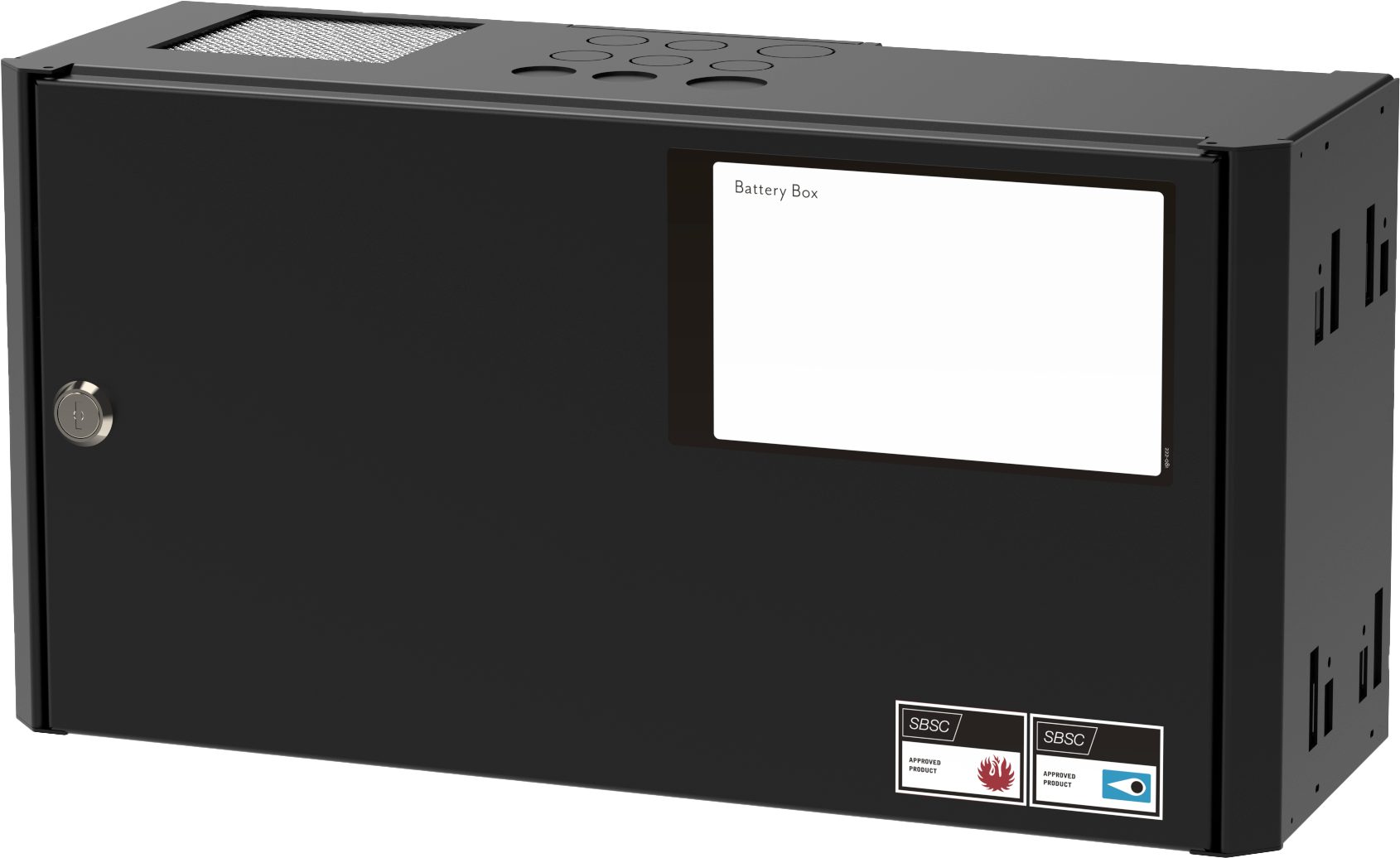

Batteriboks 24V FLX S

Batteriboks 24V FLX S har plass til fire batterier og monteres under batteribackupen på veggen eller i et 19" stativ.

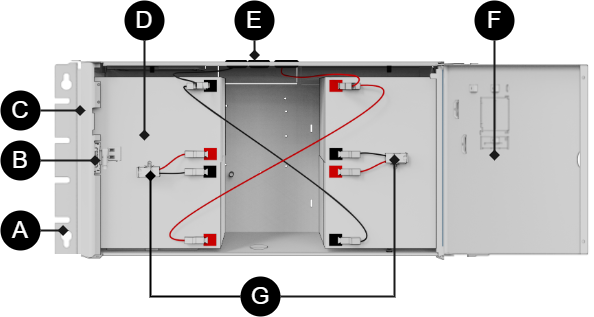

Komponentoversikt Batteriboks FLX S

Batterier må plasseres som på bildet. Bildet gir også en oversikt over koblingspunkter for batterikabler og batterisikring.

Tabell 1. Komponentoversikt

Nummer	Forklaring
A	Braketter for montering på vegg eller i 19" rack.
B	Manipuleringsalarm. Skal alarmklasse 3 (SSF) oppfylles, må manipuleringsalarm være montert på vegg.
C	Innkapsling i pulverlakkert metall.
D	Batterier.
E	Kabelinnføringer.
F	Dør med lås.
G	Batterisikringer.

Montering Batteriboks 24V FLX S for batteribackup i FLX S-kapsling

Batteriboksen monteres på vegg eller i 19" rack under batteri-backup.

Kabelinnføringene er på toppen av innkapslingen midt på baksiden.

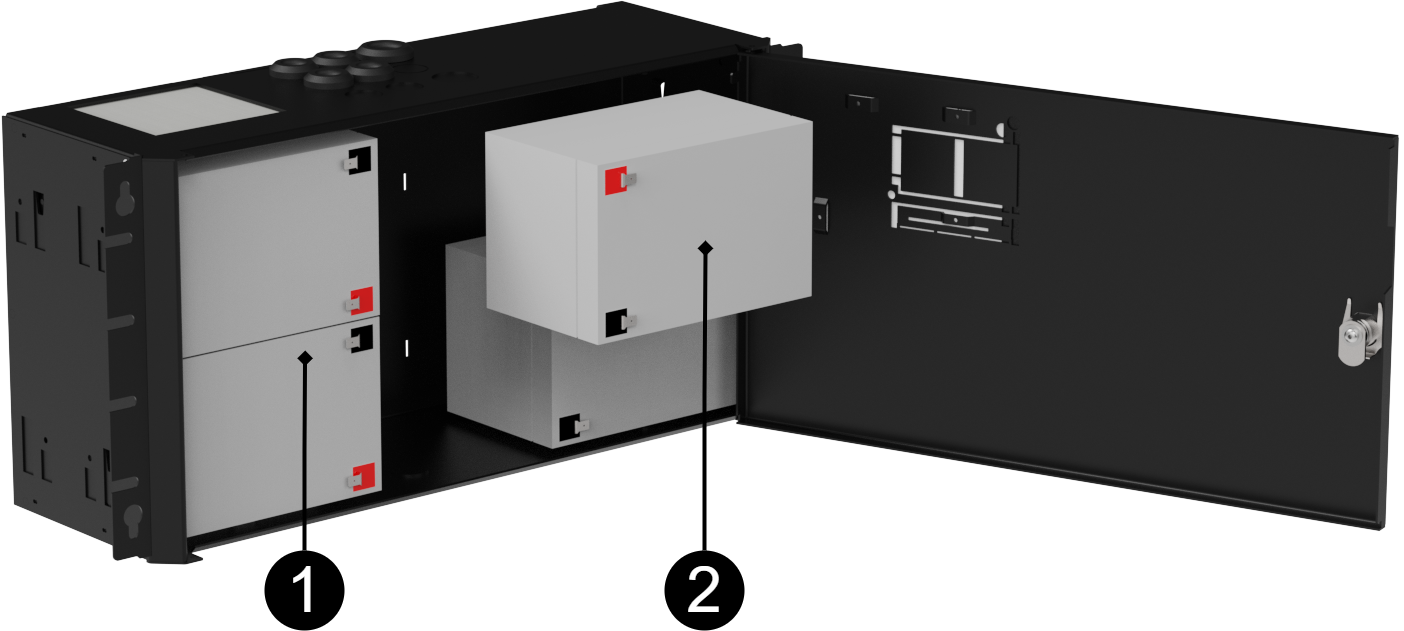

Plassering av batterier i Batteriboks 24V FLX S

Tabell 2. Plassering av batterier.

Nr.	Forklaring
1	Skyv inn det første batteriet. Dersom det er en manipuleringsalarm her, skyves batteriet inn bak manipuleringsalarmen.
2	Sett inn de to andre batteriene.

Koble til batteriboks med batteribackup

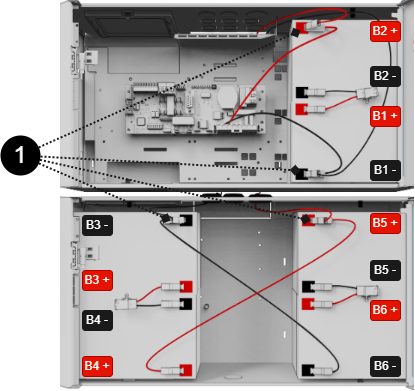

Bildet viser en batteribackup med batteriboks.

Bildet gir også en oversikt over koblinger for batterikabler og batterisikringer.

Tabell 3. Koble til batteriboks.

Batteriledning	Forklaring
B1+	Kobles til sikring
B1-	Kabel fra hovedkort er koblet til batteri
B2+	Kabel fra hovedkort er koblet til batteri
B2-	Kobles til sikring
B3+	Kobles til sikring
B3-	Kobler til B6-
B4+	Kobler til B5+
B4-	Kobles til sikring
B5+	Se B4+
B5-	Kobles til sikring
B6+	Kobles til sikring
B6-	Se B3-

Tabell 4. Forbindelse

Antall	Forklaring
1	Kabling fra batteri backup på dobbel pin i batteri backup.

Batteriboks 24V FLX M

Batteriboks 24V FLX M har plass til to 45 Ah batterier og monteres under batteribackupen på vegg eller i et 19" stativ.

Batterier og sertifikater

Batterier må være nye under installasjon og batteribytte for at garantien og sertifiserte standarder skal opprettholdes.

Bruk alltid samme batterimerke og -type som enheten er sertifisert med.

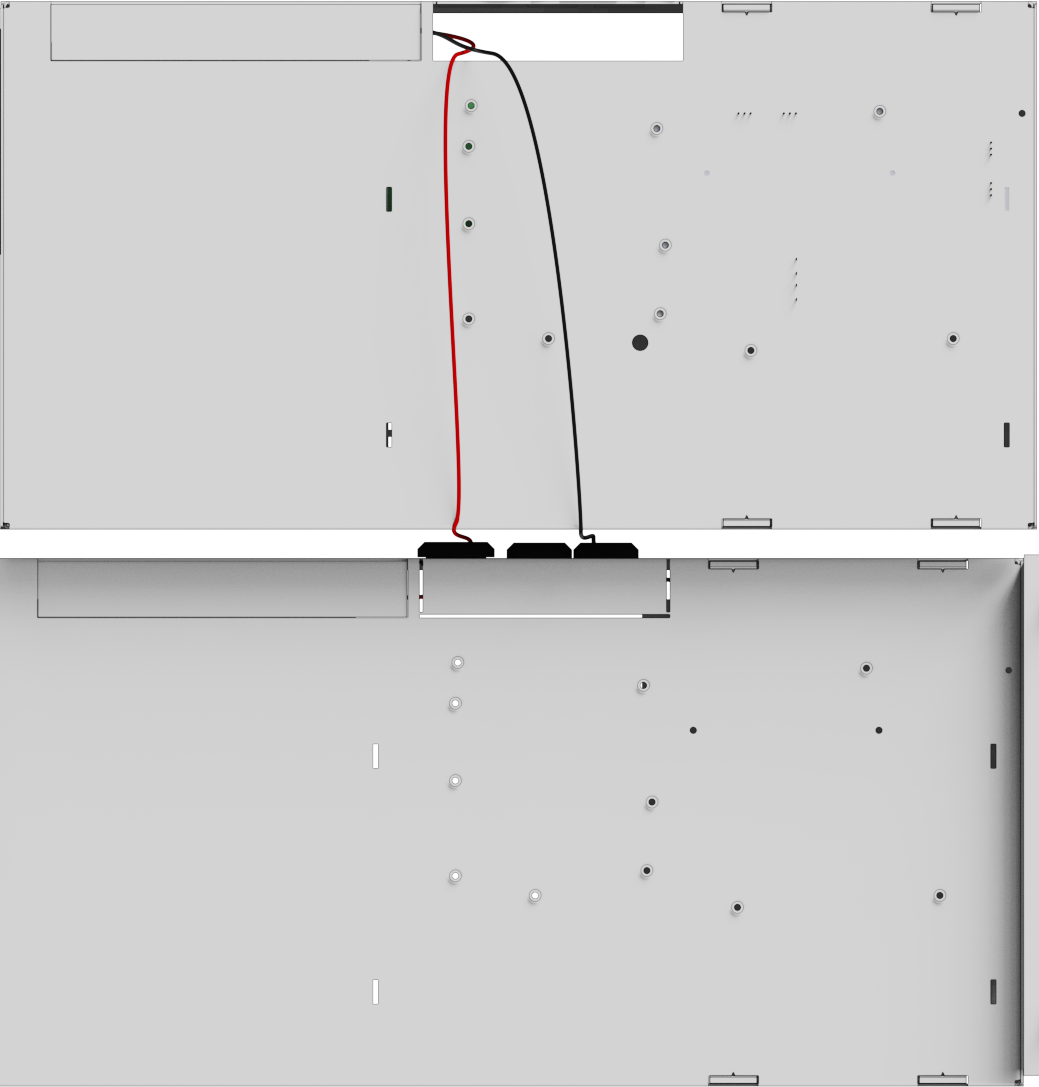

Montering av med batteribackup / strømforsyning i FLX M eller FLX L hus

Batteriboksen skyves under kabinettet over. Kabinettet skrus deretter fast til stativet eller veggen. Begge innhegningene skal møte hverandre uten spill.

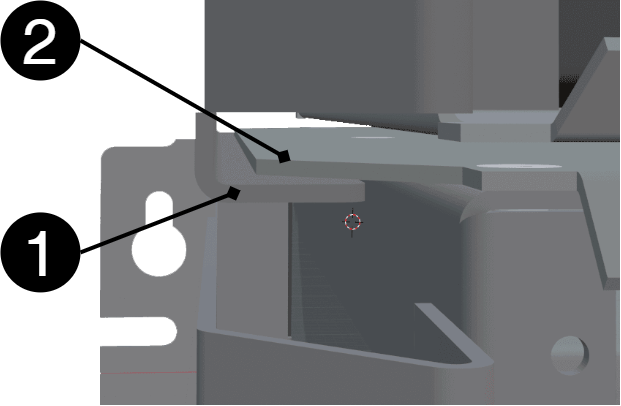

Tabell 5. Montering av FLX på FLX.

Nei	Forklaring
1	Spor i innhegning.
2	Utstikkende del på taket av et skap.

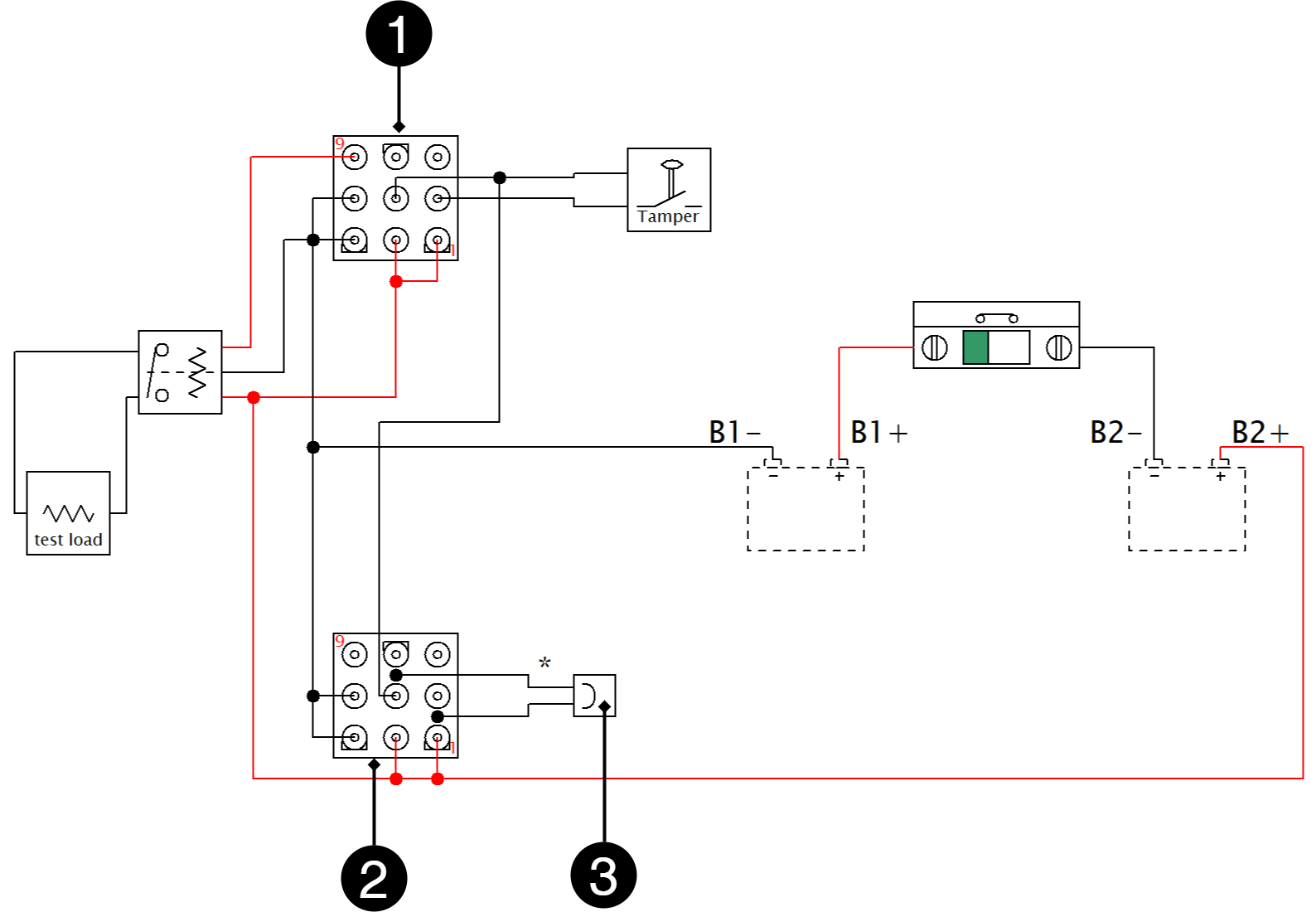

Koblingsskjema og jumper

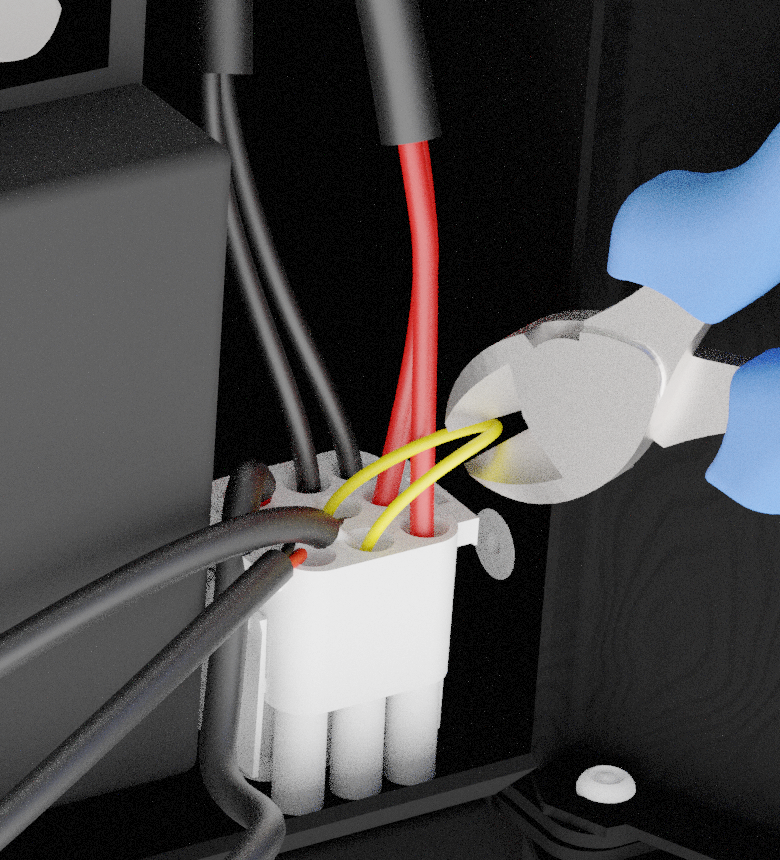

Alarm til sabotasjekontakt kobles i serie og derfor må sløyfen være ubrutt til siste batteribokskabel. Jumper lukker sløyfen på hver kabel som går fra batteribackup til batteriboks og for at det skal kunne gis alarm på sabotasjekontakten i batteriboksen må jumperen på kabelen kuttes. Ikke kutt jumperen på den siste kabelen i batteriboksen, da vil det ikke gis alarm for manipulering i noen tilkoblet batteribackup eller batteriboks.

Tabell 6. Koblingsskjema og jumper

Antall	Forklaring
1	IN - innkommende tilkobling
2	OUT - utgående tilkobling
3	Jumper på stikkontakt på utgående tilkobling

Tabell 7. Koblingsskjema og jumper

Enheter	Jumper - hvor skal man kutte / ikke kutte	Hvor enden av løkken skal være
Batteribackup uten batteriboks	Ikke kutt jumperen	Jumper må forbli i batteribackup
Batteribackup + 1 batteriboks	Kutt jumper fra batteribackup	Jumper må forbli i batteriboks 1
Batteribackup + 2 batteribokser	Kutt jumper i batteribackup og fra batteriboks 1	Jumper må forbli i batteriboks 2

Justering av manipuleringsalarm

Følerarmen på manipuleringsalarmen skal være i lukket posisjon (stengt) når døren er igjen. Går alarmen (”tamper alarm” / alarm til undersentral), kan det hende følerarmen må justeres.

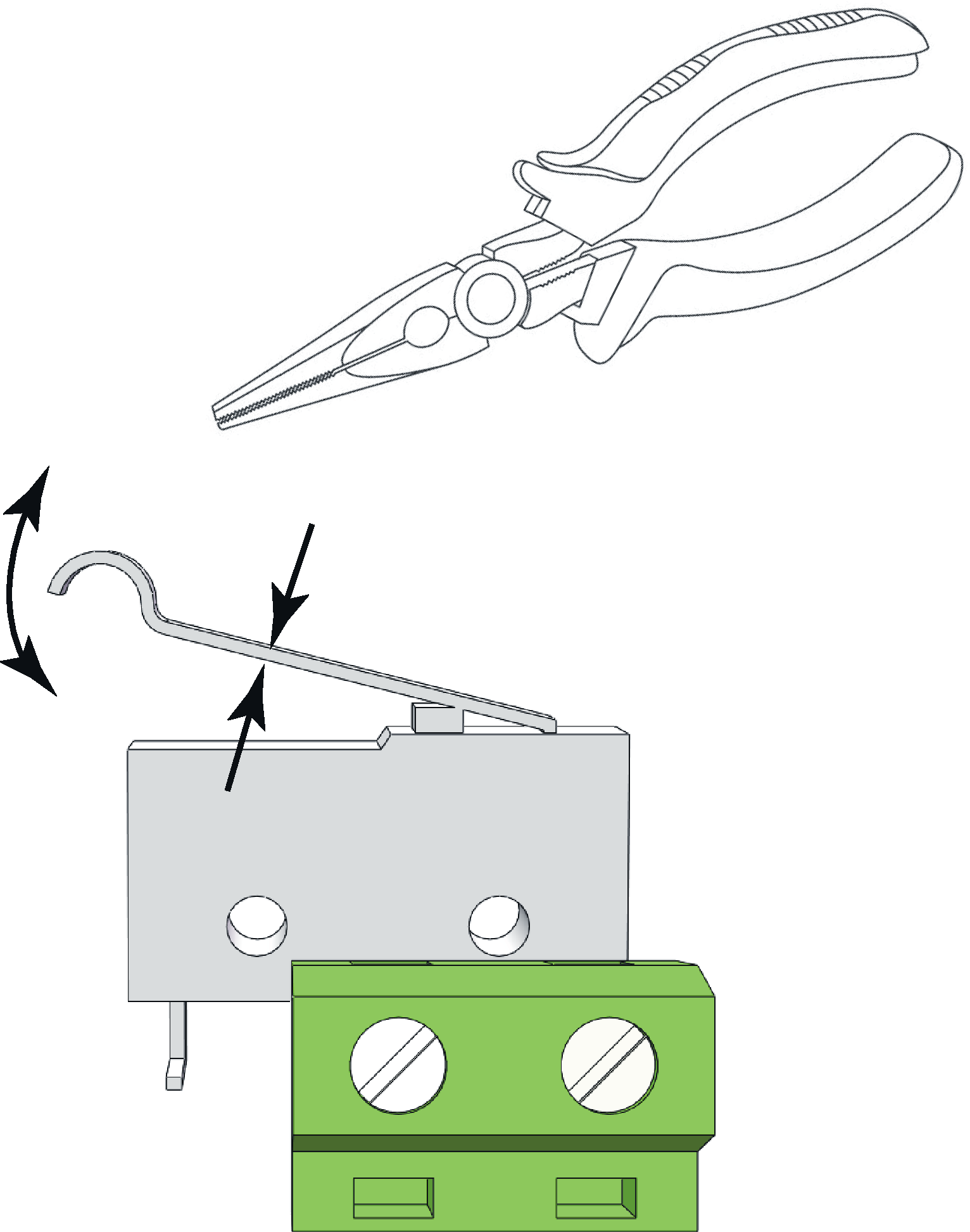

Slik justerer du følerarmen:

Klem til med en flattang midt på følerarmen.
Juster følerarmen forsiktig i ønsket retning (opp/ned).
Kontroller ved å stenge døren. Det høres et klikk når kontakten lukkes.

Notat

Manipuleringsalarmen skal ikke utløses når døren er lukket og låst.

Sabotasjekontakt og alarmklasse 3/4 i henhold til SSF1014

Sabotasjekontakt må festes til vegg for å møte alarmklasse 3/4 i henhold til SSF1014.

Sabotasjekontakten må kobles til hovedkortet.

Dersom avstanden er lengre fra veggen ved for eksempel montering i stativ, må det settes avstandsstykker. Det er installatørens ansvar å installere riktig avstand. Sabotasjekontakten i skapet må lukkes når skapdøren er lukket. Hvis en alarm går ("sabotasjealarm" / alarm til undersentral), kan det hende at spaken må justeres.

Toleransenivåer for sabotasjekontakt: Alarm skal utløses når: Skapdør åpnes; > 1 mm. Avbryting av enhet fra vegg: > 2,5 mm.

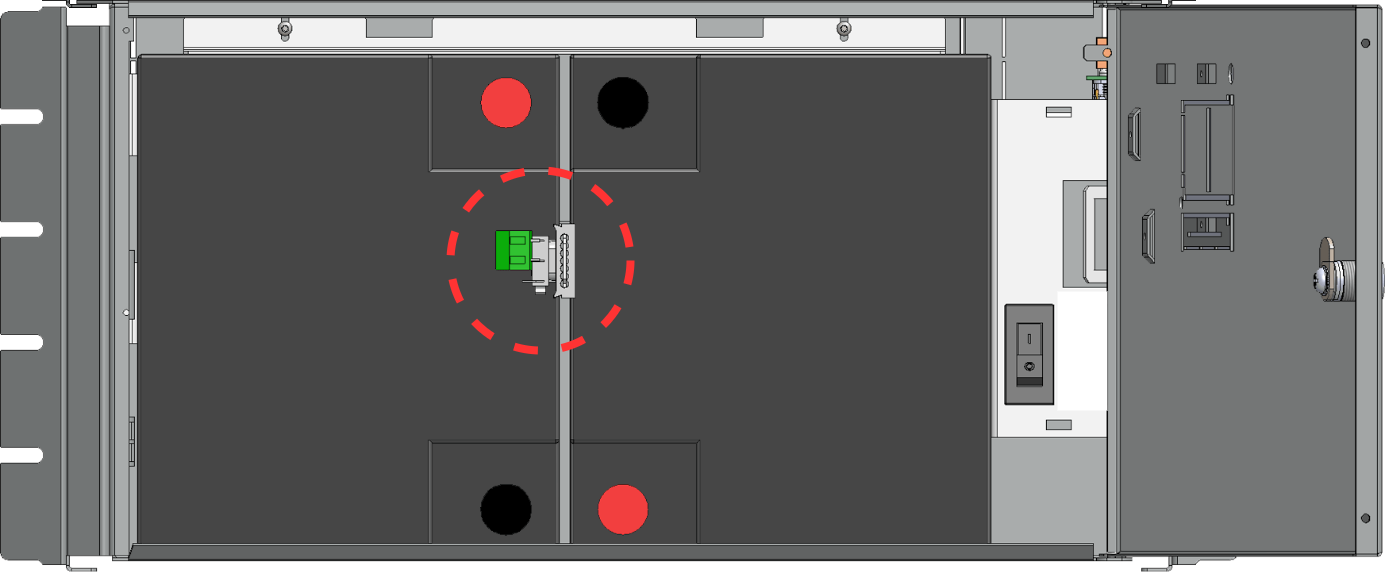

Figur 1. Plassering av sabotasjekontakten når den sitter fast i veggen.

Bildet viser plassering i batteribackup og batteriboks.

Viktig

Ved alarmklasse 4 må det også monteres en vibrasjonsdetektor.

Vedlikehold

Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.

Batterier

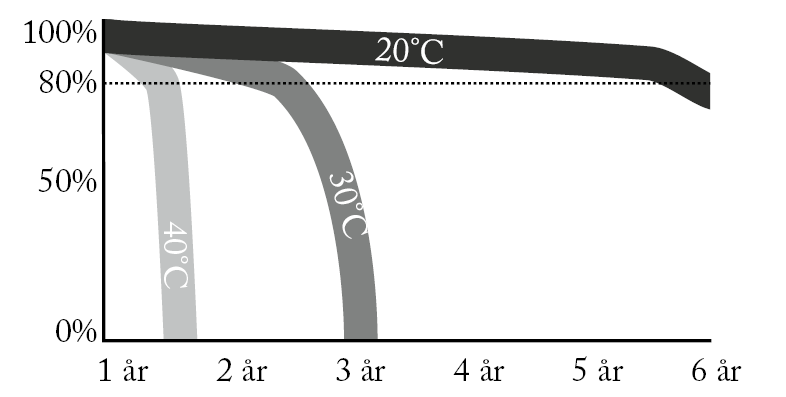

Batterier genererer elektrisitet gjennom en kjemisk prosess og det skjer dermed en naturlig nedbrytning av kapasiteten. Den største faktoren for batterilevetid er temperatur. Jo høyere temperatur, jo kortere batterilevetid. Produksjonsdatoen stemplet på batteriet og levetiden (som oppgitt av batteriprodusenten). En ideell temperatur er 20 °C både under drift og lagring. Høyere omgivelsestemperatur reduserer levetiden betydelig. Dermed varierer faktisk levetid ved bruk. Batteriene bør skiftes etterpå halv spesifisert (fra batteriprodusenten) levetid for sikker drift. Batterier kjøpt gjennom produsenten av batteribackupen har en levetid (fra batteriprodusenten) på mellom 10-12 år med anbefalt utskifting etter 5-6 år.

Tabell 8. Produsentens oppgitte levetid og anbefalt batteribytte

Produsentens oppgitte levetid^[a]	Batteri i drift bør byttes ut etter^[b].
3-5 år	2-3 år
6-9 år	3-5 år
10-12 år	5-7 år
15+ år	8-10 år
^[a]Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold. ^[b]Ved drift ved ideell omgivelsestemperatur, 20 °C.

Batteribytte

• Bryt nettspenningen ved batteribytte, om mulig.
• Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.
• Fjern batterisikring mellom batterier.
• Sett inn og fest de nye batteriene.
• Koble til batterikablene på samme måte som de forrige.
• Fest batterisikringen mellom batterier.
• Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.
• Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.

Viktig

For at systemet skal måle kapasiteten til nye batterier, må enheten tømme den forrige batterikapasiteten. DIP-bryter 8 utfører en programvare-tilbakestilling som blant annet tilbakestiller alarmer. Datagjenoppretting etter batteribytte, Dip-switch 8

Resirkulering av batterier

Alle batterier må resirkuleres. Returner til produsenten eller lever på gjenvinningsstasjonen.

Vedlikeholdsskjema batterier

Vedlikeholdsskjemaet for batterier gjelder fabrikat UPLUS og med følgende seriebenevninger: US, USL og USF. For vedlikeholdsinstruksjoner se eget dokument "vedlikeholdsinstruksjoner ventilregulert blybatteri".

Tabell 9. Batteribytte

Seriebetegnelse	Batteritype	Bytt batteri etter*
XLT (IKKE for NOVA og EN54).	3-5 år	2-3 år
US	6-9 år	3-5 år
USL	10-12 år	5-7 år
USF	12 år	8-10 år
* batteriets levetid avhenger primært av omgivelsestemperatur og ladestrøm. Et AGM-batteri skal aldri lades med mer enn 30 % av dets merkekapasitet. Batterier vil bli ladet fullt, men må ikke lades med høyere spenning er 30 % av dets merkekapasitet.

Tabell 10. Ladespenninger

Ladespenning fra nettaggregat	12 V enheter	24 V enheter	48 V enheter
Minste ladespenning	13,6 V	27,2 V	54,4 V
Høyeste ladespenning	13,7 V	27,4 V	54,8 V
Toleranse	+/- 0,5%	+/- 0,5%	+/- 0,5%

Tabell 11. Polspenning

Polspenning	Etter 15 minutters hvile etter lading.
Minste polspenning	12,9 V
Høyeste tillatte forskjell mellom batteripar	0,5 V
Nytt batteri med polspenning under 12,0 V er defekt og skal reklameres til leverandør.

Tabell 12. Omgivelsestemperatur for batterier

Temperatur i batteribackup	Temperatur
Laveste	15 °C
Anbefalt	20 °C - 25 °C
Høyeste	32 °C
Garanti gjelder kun hvis temperaturen ligger innenfor disse nivåene.

Installasjonskontroll batterier

Viktig

Koble fra alarmtilkoblingen til batteribackup i batteriboksen før du sjekker.

1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller polspenningen på hvert batteri før installasjon. Hvis differensen mellom de enkelte batteriene overstiger 0,3 V bør batterislyngen utjevningslades i forbindelse med installasjon. Hvis noe batteri har en polspenning som underskrider 12 V skal dette batteriet byttes ut med et nytt batteri og reklameres til leverandør.
4. Kontroller ladespenningen. Se tabell: Ladespenninger.

Årskontroll

1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon. Hvis det finnes korrosjon på polene: Kontroller at batteriet ikke lekker syre. Rengjør deretter polene og koble til batteriet igjen. Smør deretter med batteripolfett over tilkoblede poler.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller og noter middelstrømmen.
4. Kontroller at alle tilkoblinger er godt festet og at ingen slakk finnes.
5. Kontroller at viften (hvis enheter har vifte) fungerer feilfritt. Rengjør viften ved behov. Viften skal skiftes ut etter 5-8 år.
6. Kontroller ladespenningen ved å måle med multimeter på batteriene.
7. Koble ut batterier og la batteriene hvile i 10-15 minutter. Mål deretter polspenningen på hvert batteri. Koble batterier til igjen.

Produktblad / Tekniske data: Batteriboks 24 V FLX S, Batteriboks 24 V FLX M

Opphavsrett © Milleteknik AB

Alla uppgifter publiceras med reservation för fel. Ny dokumentation publiceras utan föregående meddelande.

Tekniske spesifikasjoner: Batteriboks 24V FLX S og Batteriboks 24V FLX M - bruksområde

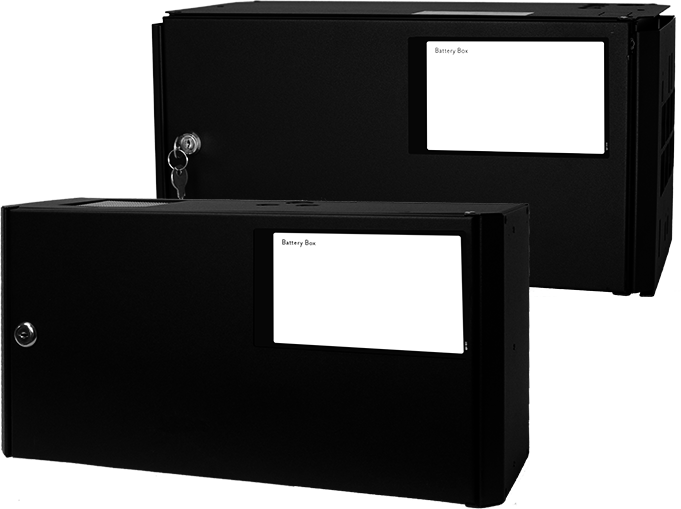

Figur 2. Batteriboks 24V FLS S og Batteriboks 24V FLX M

Batteriboksen kan monteres i et 19" stativ eller på vegg. Kabinettet er låsbart og to par nøkler følger med.

En batteriboks brukes til å forlenge reservedriftstiden til en batteribackup eller for å tillate høyere strømmer i et klassifisert system. Du finner mer om mulige gjennomsnittsstrømmer i batteribackupens manual.
