ECO 24V 1A Mini

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Tuotteen tunnistus

Taulu 1. Nimikeke, tuotenumero ja sähkönumero

Nimikeke	Tuotenumero	sähkönumero
ECO 24V 1A Mini 1,2 Ah 230 V	MI01C10524P010B01	52 137 97

ECO-virtalähde akulla

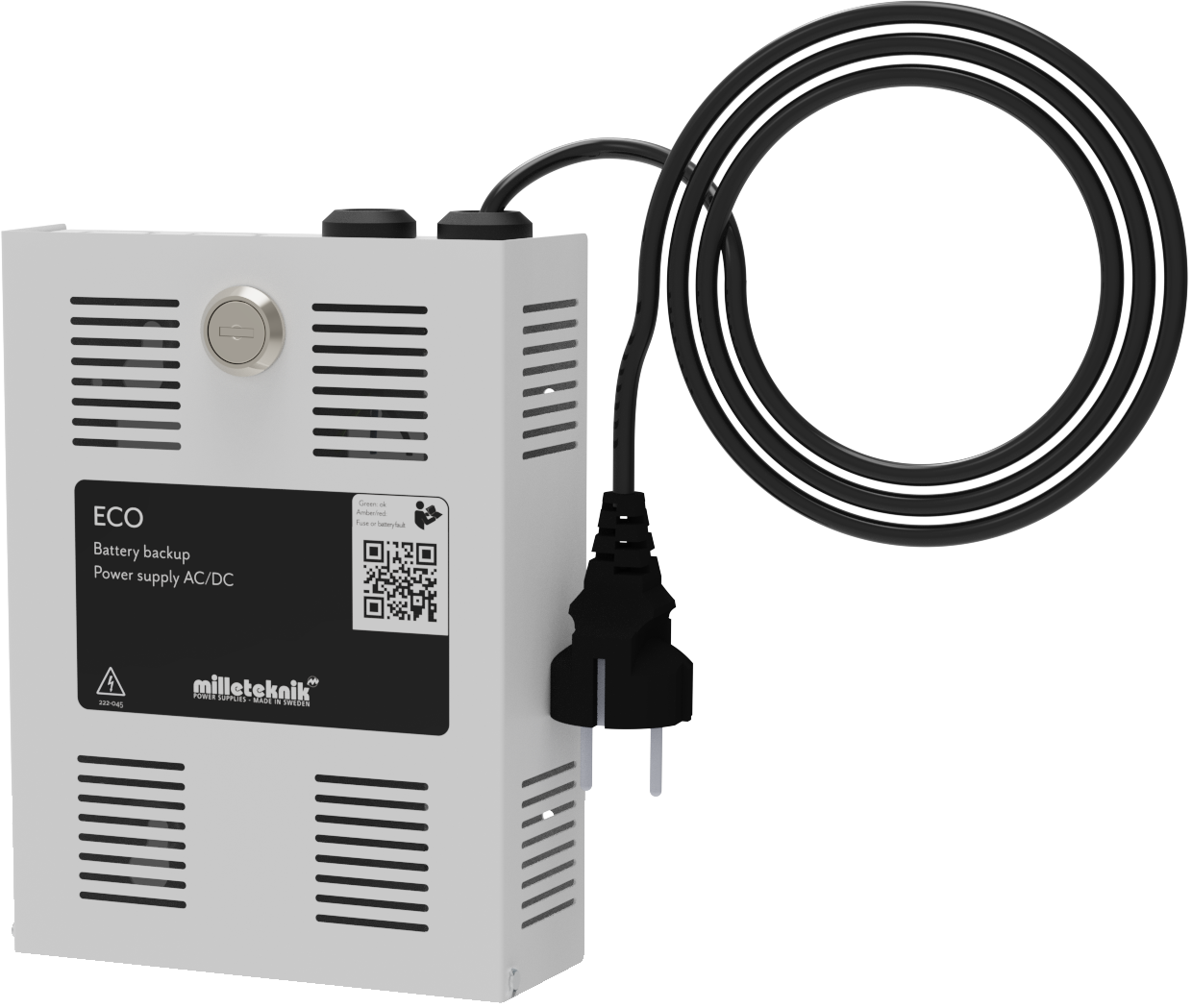

Kuva 1. ECO 24V 1A Mini

ECO 24V 1A Mini toimitetaan 230 V verkkokaapelilla asennettuna.

Tekninen kuvaus

ECO 24V 1A Mini on kompakti ja luotettava akku 24 V:n sovelluksiin, joissa tarvitaan helppo asennus ja turvallinen varavirta. Laite on suunniteltu pienempien kuormien ohjaukseen ja käyttöön, ja siinä on kaksi 1,2 Ah: n akkua, jotka on asennettu koteloon. Akun varmuuskopiossa on sisäänrakennettu lataus, kuormituslähtö, potentiaaliton hälytyslähtö ja selkeä osoitus normaalista käytöstä, verkkokatkaisu/alhainen akun jännite ja laukaistu kuormitussuoja. Virtakatko-/alhaisen akun jännitteen toiminto voidaan valita hyppääjän avulla. ECO 24V 1A Mini on asennettu jauhemaalattuun metallikaappiin, ja se kytketään 230 V:n vaihtovirtaan mukana toimitetun kaapelin ja pistokkeen kautta

Taulu 2. Nopeita faktoja

Pikafaktat
Syöttöjännite (V)	230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz
Lähtöjännite (V)	27,3 V DC, (24 V DC)
Lähtövirta (A), suurin kuormitusvirtalähtö.	1A
Akut^[a]	2 x 1,2 Ah
^[a]Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.

Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

Kotelo on asennettava pystysuoraan.
Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.
Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

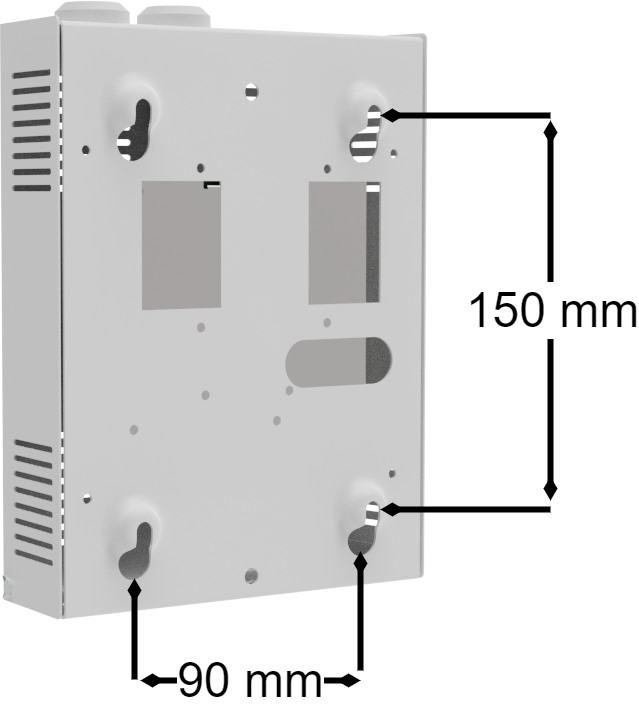

Asennusreiät, etäisyys ja ø.

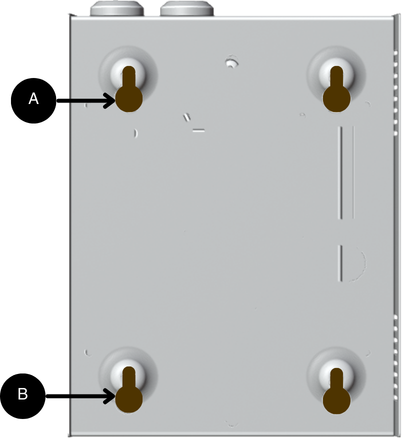

Taulu 3. ø asennusreiät

Nimitys	Selitys	ø asennusreiät
A	Ylemmät asennusreiät.	6,5 mm
B	Alemmat asennusreiät.	6,5 mm

Taulu 4. mitat

Kotelo, mitat (LxKxS).	Asennusreikä sisällä (L x K)	Ulkoiset asennusmitat (L x K)
202 x 148 x 62 mm	90 x 150 mm	-

Seinäasennus

Ruuvin kannan ja seinän välisen etäisyyden tulee olla 1,5–2 mm. Jätä mieluiten 100 mm ilmarako laitteen ympärille.

Osaluettelo

Komponenttien yleiskatsaus ECO 24V 1A S

Taulu 5. Komponenttien yleiskatsaus

Kirje	Selitys
A	Kaappi jauhemaalattua metallilevyä.
B	Paristot.
C	Akun sulake.
D	Emolevy.
E	Kaapelin sisääntulot.
F	230 V kaapeli pistokkeella.
G	Virtalähde.

Lyhyt kuvaus ja liitännät

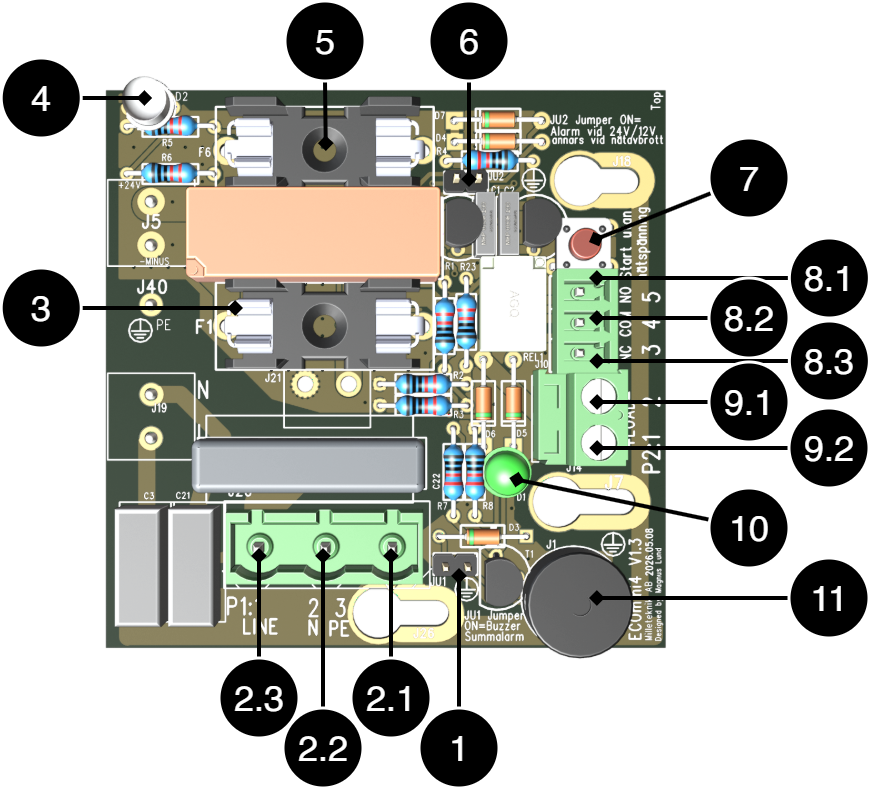

Kuva 2. ECO Mini 3

Taulu 6. Liitännät

Ei	Korteilla	Selitys
1	P1:1-3	Liitäntä verkkoon, 230 V.
2.1	P1:3	Maadoitus (PE), liitäntä verkkoon, 230 VAC.
2.2	P1:2	Nolla/neutraali (N), liitäntä verkkoon, 230 VAC.
2.3	F6	Kuorman kiinnitys: T2A.
3	D1	Ilmaisindiodi, katso alla oleva taulukko.
4	P2:3-4	Kuorman ulostulon ohjaus. Toimitetaan koottuna jumpperin kanssa. Jos hyppyjohdin irrotetaan, kuorman lähtö kytkeytyy pois päältä. NC siltauksen aikana. Piirin läpi kulkeva virta on enintään 100 mA.
5	P2:1-2	Yhdistä kuorma.
6	JUL 2	Hälytystaso, hyppylaitteella 24 V, ilman hyppääjää: sähkökatkon sattuessa.
7	Käynnistä ilman verkkojännitettä	Käynnistyspainike ilman verkkojännitettä.
8.1	P2:5	EI, potentiaaliton relelähtö, NO+COM hälytyksen sattuessa.
8.2	P2:4	COM, potentiaaliton relelähtö, NO+COM hälytyksen sattuessa.
8.3	P2:3	NC, potentiaaliton relelähtö
9.1	P2:2	Kuormitus, -, (miinus)
9.2	P2:1	Kuormitus, +, (plus)
10	D1	Indikaattori, palaa vihreänä, kun kuormitusjännite on läsnä.
11	J1	Summat.

Taulu 7. Hälytys summerin kautta

Ei.	Piirilevyillä	Selitys
11		Summat
JOULU1	JOULU1	Asettaa hälytyksen summerille, päälle/pois. Ilman nastaa hyppylaitteessa = hälytystä ei anneta summerissa. Laite toimitetaan ilman hyppylaitetta Hyppääjä pin=hälytyksellä annetaan summilla.
JUL 2	JUL 2	Asettaa tason, jolloin hälytys asetetaan summeriksi. Hyppääjällä hälytys annetaan 24 V DC: n jännitteellä. Laitteessa on jumpperi päällä Ilman hyppääjää hälytys annetaan 26, 5 V DC: n jännitteellä sähkökatkon osoittamiseksi.

Ei.

Piirilevyillä

Selitys

Summat

JOULU1

Asettaa hälytyksen summerille, päälle/pois.

Ilman nastaa hyppylaitteessa = hälytystä ei anneta summerissa. Laite toimitetaan ilman hyppylaitetta

Hyppääjä pin=hälytyksellä annetaan summilla.

JUL 2

Asettaa tason, jolloin hälytys asetetaan summeriksi.

Hyppääjällä hälytys annetaan 24 V DC: n jännitteellä. Laitteessa on jumpperi päällä

Ilman hyppääjää hälytys annetaan 26, 5 V DC: n jännitteellä sähkökatkon osoittamiseksi.

Taulu 8. Merkinnät ja hälytykset

Ei	Korteilla	Ilmaisindiodi	Summeri	Selitys
4	D1	Vihreä	Ei	OK - normaali toiminta.
		Keltainen/oranssi	Kyllä, jos JU1:ssä on jumpperi.	Verkkokatkos / alhainen akun jännite. Ohjataan JU2:n jumpperilla.
		PUNAINEN	Kyllä, jos JU1:ssä on jumpperi.	Kuorman sulake lauennut.
10	D1	Vihreä	Ei	Hohtaa vihreänä, kun kuormitusjännite on läsnä.

Akut – sijoitus ja kytkentä

Paristot on asennettu

Laitteen mukana tulee paristot asennettuina. Katso lisätietoja akkujen liittämisestä emolevyyn Käyttöönotto – laitteen käynnistäminen.

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.
2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.
Kytke akun sulake.

Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 3. Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.

Taulu 9. Sähköjärjestelmä

Ei.	Selitys
1	Akku 2.
2	Akun sulake.
3	Akku 1.
4	Tuleva verkkojännite, 230 V AC.
5	Tasasuuntaaja 24 V DC.
6	Kuorma, 24 V DC.

Käyttöönotto - kuinka yksikkö käynnistetään

Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:

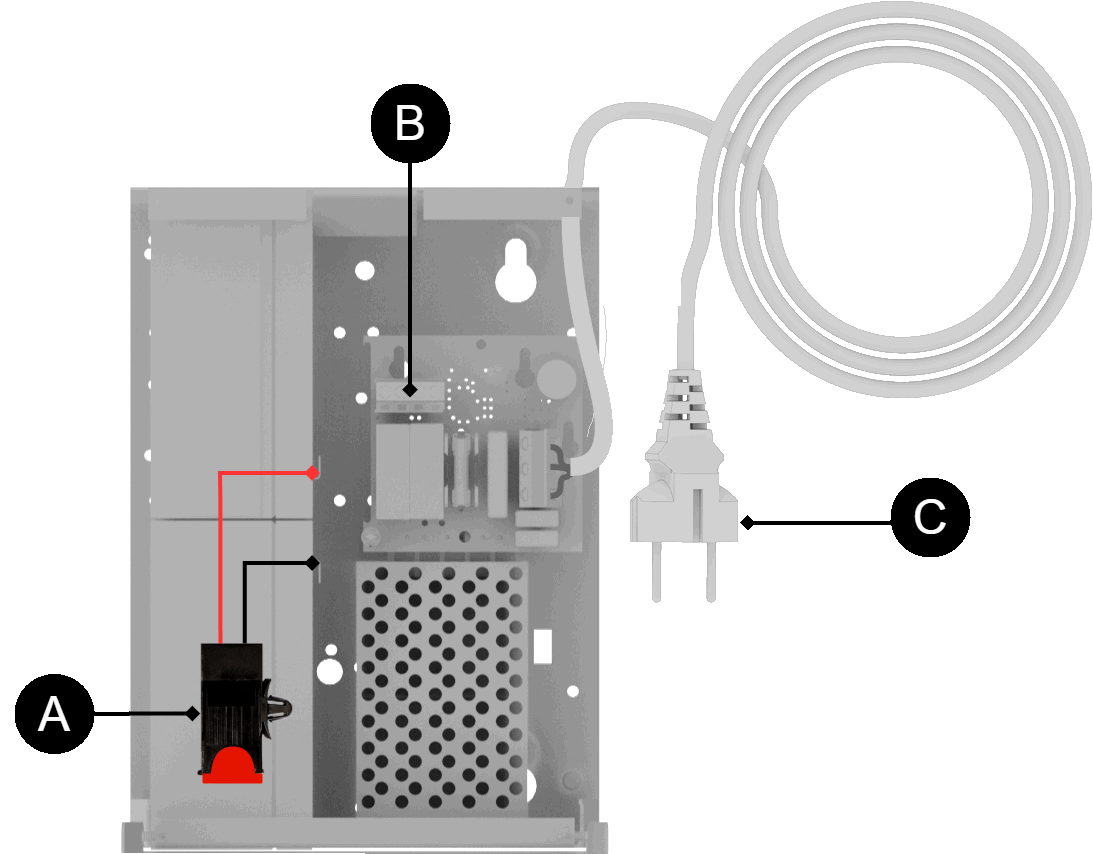

Taulu 10. Käyttöönotto - tilaus

Vaihe	Selitys
A	Liitä sulake sulakepitimeen.
B	Liitä kuorma, hälytin ja muut liitännät.
C	Kytke verkkovirta. Ruuvaa verkkojohto liittimeen ja kiinnitä liitin emolevyyn.
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkidiodi palaa kiinteällä vihreällä valolla.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

ECO-virtalähde akulla

Kuva 4. ECO 24V 1A Mini

ECO 24V 1A Mini toimitetaan 230 V verkkokaapelilla asennettuna.

Tuotteen tunnistus

Taulu 11. Nimikeke, tuotenumero ja sähkönumero

Nimikeke	Tuotenumero	sähkönumero
ECO 24V 1A Mini 1,2 Ah 230 V	MI01C10524P010B01	52 137 97

Tekninen kuvaus

Taulu 12. Nopeita faktoja

Pikafaktat
Syöttöjännite (V)	230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz
Lähtöjännite (V)	27,3 V DC, (24 V DC)
Lähtövirta (A), suurin kuormitusvirtalähtö.	1A
Akut^[a]	2 x 1,2 Ah
^[a]Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.

Käyttökohteet

Taulu 13. Soveltamisalueet

Käyttökohteet	Kyllä	Ei
Kulunvalvonta (ovilukijat, magneettilukot, sähkövastaraudat jne.)	✔
Murtohälytys	✔

Sähkötiedot

Taulu 14. Sähkötiedot

Sähkötiedot
Syöttöjännite	230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz
Latausvirta	Riippuen pistorasiasta. Enintään 1 A
Tehokkuus^[a]	86%
Valmiustilan kulutus	1,26 W
Jännite ulos	27,3 V DC, (24 V DC)
Nykyinen (A)^[b]	1A
^[a]Nimelliskuormituksella. ^[b]Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.

Taulu 15. Sulakkeet

Sulakkeet
Sähköverkon suojaus	2,5A
Kuormasulake	1A
Akun sulake	10A

Kuormituslähdöt

Taulu 16. Kuormituslähdöt

Kuormituslähdöt
Kuormituslähtöjen lukumäärä

Hälytys ja suojaus

Taulu 17. Hälytys ja suojaus

Hälytys ja suojaus	Kyllä	Ei
Kylmäkäynnistys	✔
Oikosulkusuojaus	✔
Syväpurkaussuoja, katso Akut Akku ^[a]	✔
Ylikuormitussuojaus/ylijännitesuojaus	✔
Ylikuumenemissuoja	✔
^[a]Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat.

Viestintä ja indikointi

Taulu 18. Viestintä ja indikointi

Viestintä ja indikointi	Kyllä	Ei	Lisätietoja
Viestintä		✘	Ei tiedonsiirtoa ylätason järjestelmään.
Merkkivalot/LEDit

Akku

Taulu 19. Tekniset tiedot – Akut

Akku
Suositellut akut^[a]	2 x 1,2 Ah
Akun tyyppi	Huoltovapaat AGM-akut (lyijyakut)
Syväpurkaussuoja	Aktivoituu, kun järjestelmän jännite laskee alle noin 20 V DC.
Muut sopivat akut	2 x 2,3 Ah.
^[a]Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.

Kotelo ja mekaniikka

Taulu 20. Kotelo ja mekaniikka

Kotelo ja mekaniikka
Tyyppi	Yleiskotelo seinälle
IP-luokka	IP20
Väri	Valkoinen
Läpivientiaihio	1 kpl. takana
Lukko	✔ 2 näppäintä mukana
Tuuletin kotelossa

Asennus- ja kiinnitysvaatimukset

Taulu 21. Asennus

Asennus	Kyllä	Ei
Seinäasennus.	✔

Taulu 22. Asennus

Asennustapa	Kyllä	Ei
Kiinteä asennus		✘

Mitat, paino ja pakkaustiedot

Taulu 23. Mitat

Mitat (L x K x S).	Mitat pakkauksineen^[a]
202 x 148 x 62 mm	100 x 210 x 155 mm
^[a]Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.

Taulu 24. Paino

Nettopaino	Paino pakkauksineen
2,1 kg	2,2 kg

Taulu 25. Pakkaus

Pakkaus
Pakkaus
Määrä pakkauksessa	1 kpl.
Pakkaustyyppi (GS1 T0137)	BX-laatikko.
Ehdot EUR lava	EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta
Liikenneympäristö	Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.
Kuljetuslämpötila (akulla)	−20 °C... +50 °C
Tallennusympäristö	Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön
Varastointilämpötila paristoilla	0 °C... +40 °C

Sopii

Valinnaista korttia ei voi liittää tuotteeseen

Yhteystiedot

Taulu 26. Yhteystiedot

Osasto
Vaihde	031-340 02 30
Tuki	support@milleteknik.se
Myynti	sales@milleteknik.se
WWW	www.milleteknik.se
Osoite	Ögärdesvägen 8B, 433 30 Partille

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 27. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot
Takuuaika^[a]	Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.
Erityiset takuuehdot	Katso myös yleiset ehdot.
Yleiset ehdot	ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/
Tuki	Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.
Toimitus ja varastointi
Toimitusaika^[b]	Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.
^[a]Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. ^[b]Suurempien tilausten toimitusaika sopimuksen mukaan.

Käyttö ja kunnossapito

Taulu 28. Käyttö

Käyttö	Tiedot	Lisätietoja
Ympäristö
Käyttölämpötila (suositus)	+15°C... +25°C
Käyttölämpötila (sallittu)^[a]	+5°C... +40°C	Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti
Virtalähteen kuormitus	80 %	Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta.
Ilmanvaihto, vapaa etäisyys kotelon ympärillä.	100 mm	Tuuletusaukkoja ei saa tukkia tai peittää.
^[a]Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.

Taulu 29. Huolto

Kyllä	Ei	Aikaväli	Lisätietoja
✔		Vuosittain	Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta.

Sertifioinnit ja hyväksynnät

Taulu 30. Hyväksynnät

Täyttää	Direktiivit
Päästöt
koskemattomuus	EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 painos 2, EN50131-6
CE.	CE-merkintä (EY) 765/2008 mukaisesti
EMC	EMC-direktiivi 2014/30/EU
Sähköturvallisuus (LVD)	Pienjännitedirektiivi 2014/35/EU

Ympäristötiedot

Taulu 31. Ympäristötiedot

Ympäristötiedot	J/N	Tiedot	Lisätietoja
Rakennustavarailmoitus	✔	Kyllä, katso iBVD osoitteessa www.milleteknik.se.	-
REACH-asetus (EY) N:o 1907/2006	✔		Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.
SVHC-aineet, CAS/EY	✔		Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.
RoHS-direktiivi (EU) 2015/863	✔
WEEE 2012/19/EU	✔		Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen
Akkuasetus (EU) 2023/1542
SCIP-numero 2008/98/EY	✔		Jos se on tyhjä, SCIP-numeroa ei tarvita.
Konfliktimineraalit (EU) 2017/821	✗/✗/✗/✗/✔	Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina	Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.
Sisältää nanomateriaaleja: EY 1272/2008	✗	Tuote ei sisällä nanomateriaaleja.
Ekosuunnittelu 2009/125/EY	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.^[a]
Konedirektiivi 2006/42/EY	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.
Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.
^[a]Valmiustilan kulutus ja teho.

Valmistaja ja alkuperämaa

Taulu 32. Valmistaja ja alkuperämaa

Valmistaja^[a]

Tullinimike

850444095^[b]

Alkuperämaa

^[a]Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

^[b]Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.

Liite

Varakäyntiaika

Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 33. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset	Kiinteä asennus (230 V)	Pistotulppaliitäntä	Lisätietoja
Ruotsi	✔	✗	Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.
Norja	✔	✔	Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)
Suomi	✔	✗	Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)
Tanska	✔	✗	Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)
Saksa	✔	✗	Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 34. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka	Tyyppi	Lämpötila-alue
Ympäristöluokka 1	Lämmitetyt sisätilat (esim. toimistot, asunnot)	+5°C... +40°C
Ympäristöluokka 2	Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).	-10 °C... +40 °C
Ympäristöluokka 3	Suojattu ulkotila.	-25° C...+50° C
Ympäristöluokka 4	Yleinen ulkotila	-25° C...+60° C

Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Taulu 35. Viitetaulukko: Valmistajan ilmoittama elinikä ja suositeltu vaihtoväli

Akun suunniteltu elinikä (Design Life)^[a]	Vaihtoväli normaalikäytössä (+20 °C)	Vaihtoväli +30 °C lämpötilassa	Vaihtoväli +40 °C lämpötilassa
3 - 5 vuotta	2 - 3 vuotta	1 - 1,5 vuotta	0,5 - 0,75 vuotta
6 - 9 vuotta	5 - 6 vuotta	2,5 - 3 vuotta	1,2 - 1,5 vuotta
10 - 12 vuotta	6 - 7 vuotta	3 - 3,5 vuotta	1,5 - 1,75 vuotta
15 + vuotta	10 - 12 vuotta	5 - 6 vuotta	2,5 - 3 vuotta
^[a]Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset.

Tietoja näistä tiedoista

Julkaisupäivä 2026-06-29

ECO 24V 1A Mini

Akun varmuuskopiointi

Asennus ja käyttöönotto

Tuotteen tunnistus

ECO-virtalähde akulla

Tekninen kuvaus

Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

Asennusreiät, etäisyys ja ø.

Seinäasennus

Osaluettelo

Komponenttien yleiskatsaus ECO 24V 1A S

Lyhyt kuvaus ja liitännät

Akut – sijoitus ja kytkentä

Paristot on asennettu

Kaavio – akkujen kytkentä, 24 V

Käyttöönotto - kuinka yksikkö käynnistetään

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

ECO-virtalähde akulla

Tuotteen tunnistus

Tekninen kuvaus

Käyttökohteet

Sähkötiedot

Kuormituslähdöt

Hälytys ja suojaus

Viestintä ja indikointi

Akku

Kotelo ja mekaniikka

Asennus- ja kiinnitysvaatimukset

Mitat, paino ja pakkaustiedot

Sopii

Yhteystiedot

Tietoja näistä tiedoista

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Käyttö ja kunnossapito

Sertifioinnit ja hyväksynnät

Ympäristötiedot

Valmistaja ja alkuperämaa

Liite

Varakäyntiaika

Kelpoisuusvaatimukset, asennus

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Tietoja näistä tiedoista
