Tietoja tästä asiakirjasta
Tätä asiakirjaa voidaan muuttaa ilman erillistä ilmoitusta.
Kaikki tiedot julkaistaan painovirheiden varalta.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Jos
PoE-hallittu 4p 24V 5A OUT S on virtalähde PoE-kytkimellä ulkokäyttöön. Rakennettu kestämään pohjoismaisia olosuhteita - kesä kuin talvi. Tuote eroaa Milleteknikin sisäakkuvarmuuskopioista ja joitain ominaisuuksia on lisätty ja toiset

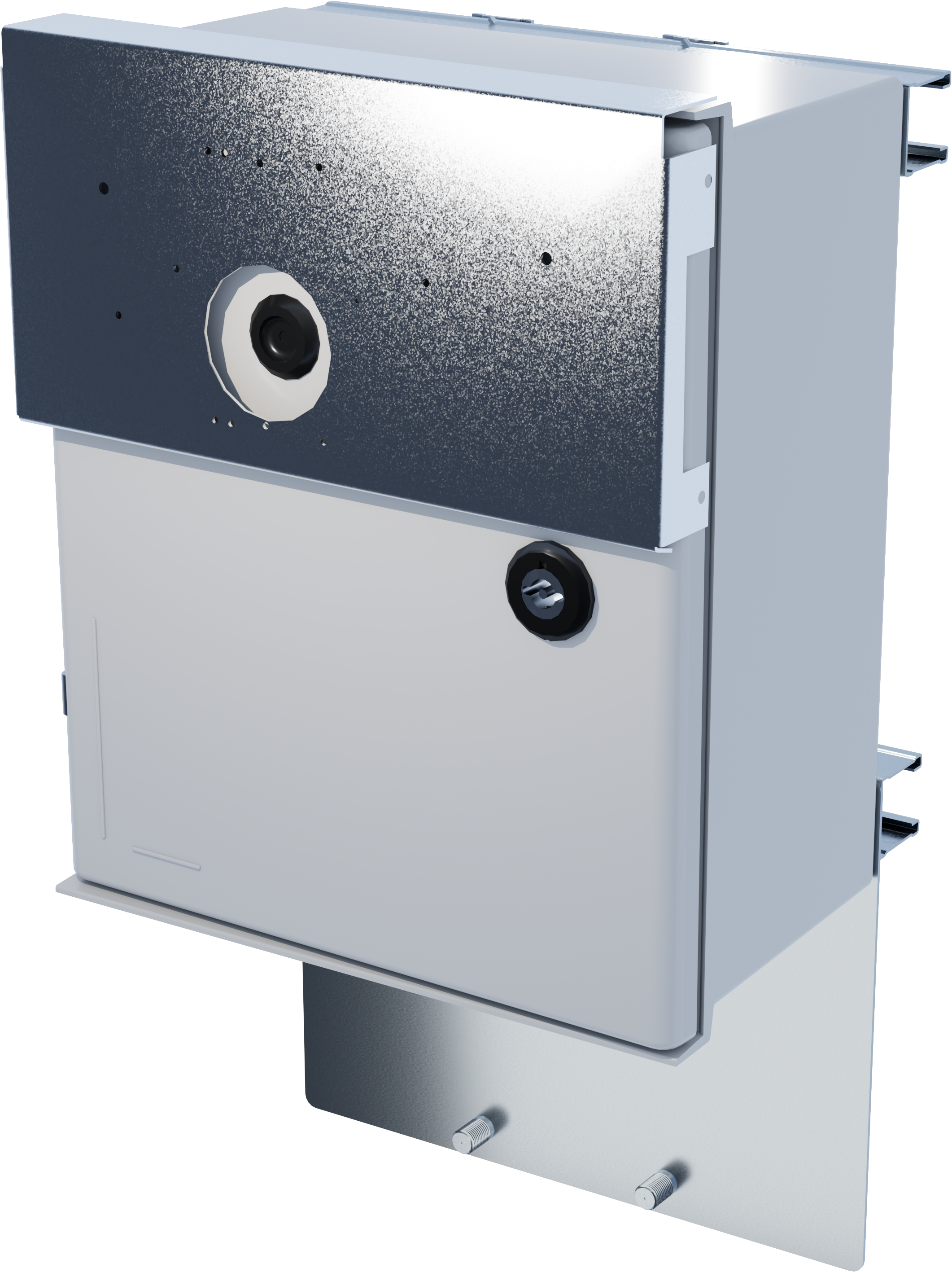

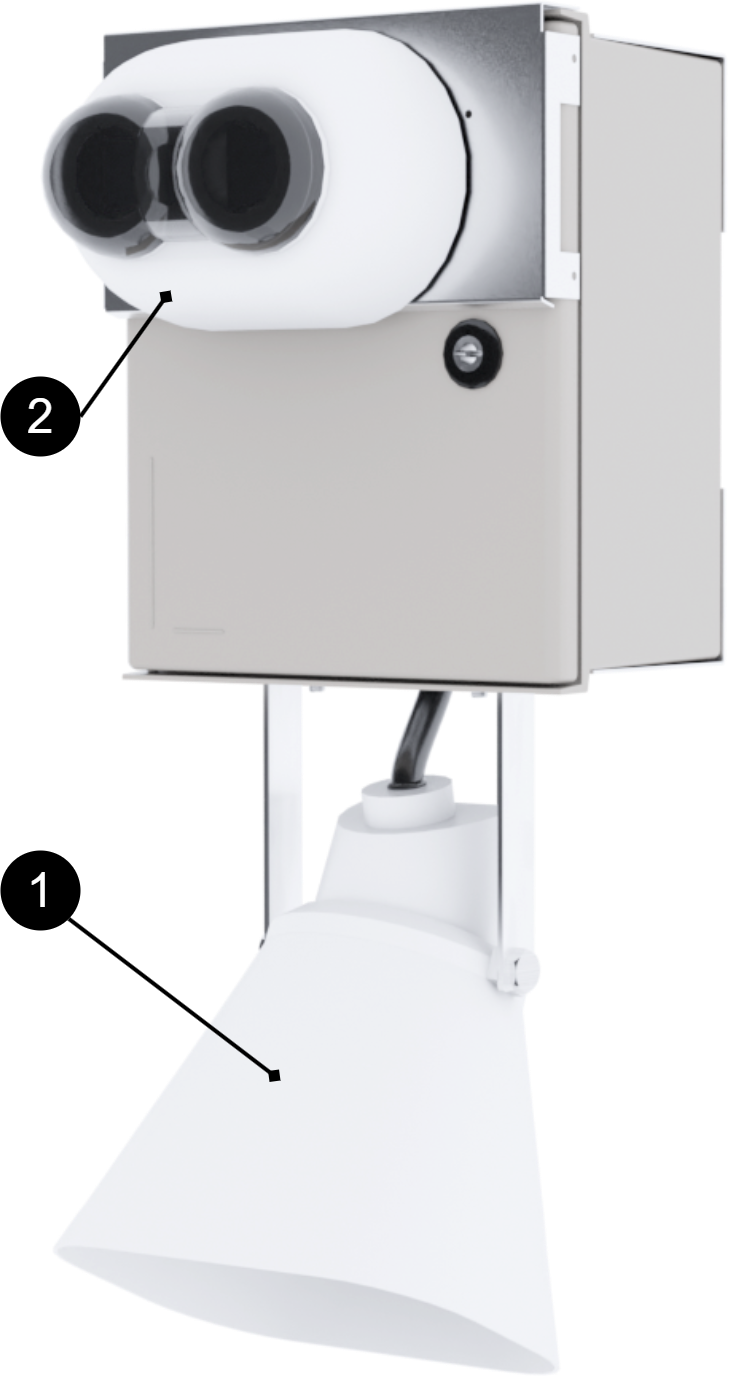

Esimerkkejä liitetyistä laitteista, tässä kamera ja kaiutin. Huomaa, että kaiuttimet voidaan asentaa eri tavalla ja ne riippuvat kokoonpanosta

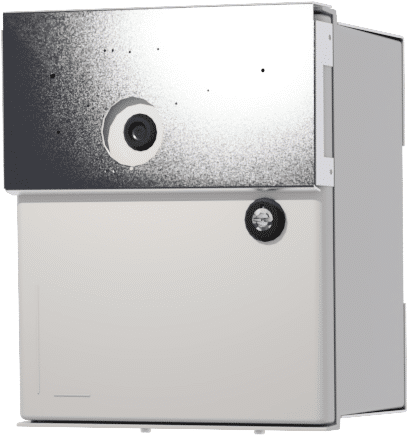

Kotelo
Yleiset kokoonpano-ohjeet
Asennusvaihtoehdot ja lisävarusteet
asennuksen varmistamiseksi tarjoamme useita räätälöityjä kiinnikkeitä UT-sarjan koteloihimme (S, M ja L). Alla olevassa matriisissa näet, mitkä vaihtoehdot ovat yhteensopivia
Huomaa, että seinäkiinnike on aina vakiona kaikissa malleissa. Pylvään asennukseen tai ylimääräisen aurinkosuojan tarpeisiin tarvitaan erilliset lisävarustepaketit
Lisävarusteet | Kotelo |
|---|---|
Napakiinnityssarja UT S- ja UT M -laitteille | UT S ja UT M |
Aurinkosuojasarja | UT S, UT M ja UT L |

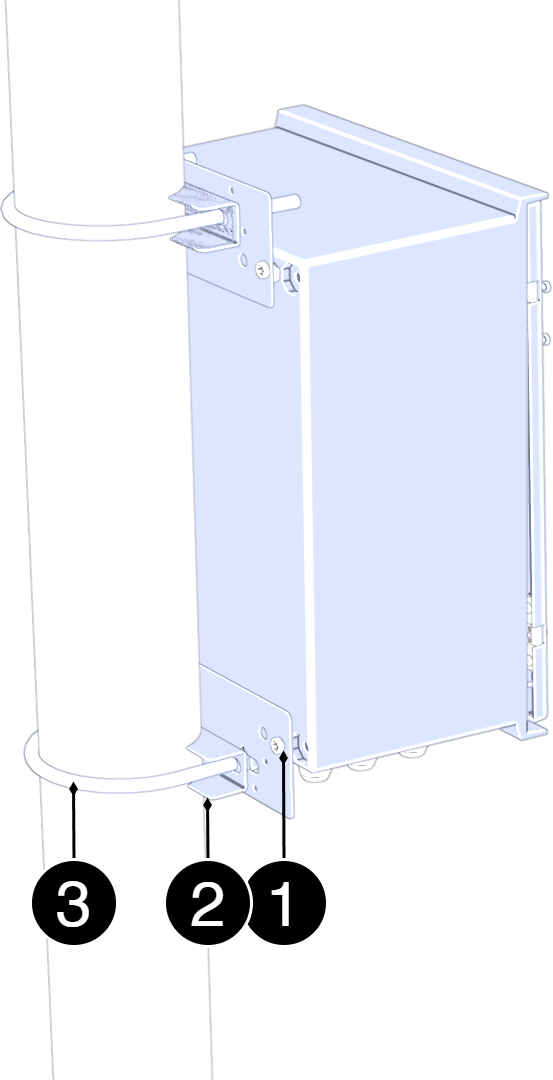

Asennus pylvääseen
Asennus pylvääseen
Katso komponenttien yleiskatsaus ruuveista, mutterista, aluslevyistä ja välikappaleista.
Ei. | Selitys |
|---|---|
1 | Kiinnityslevy. |
2 | Laskuri. |
3 | U-pultti. |
Kokoa tässä järjestyksessä:
Aseta kiinnityslevyt (3) kotelon ylä- ja alaosaan ja kiinnitä ne kevyesti mukana toimitetuilla ruuveilla. Älä kiristä vielä lopullisesti.
Vie alempi U-pultti (2) pylvään ympärille ja alemman asennuslevyn reikien läpi. Asenna aluslevyt ja mutterit. Kiristä kevyesti.
Vie ylempi U-pultti (2) pylvään ympärille ja ylemmän asennuslevyn reikien läpi. Asenna aluslevyt ja mutter
Säädä kotelon sijainti siten, että se on juotoksessa ja keskitetty pylvääseen.
Kiristä kaikki mutterit peräkkäin: - alempi U-pultti - ylempi U-pultti - ruuvit kiinnityslevyihin
Tarkista kiinnitys asettamalla kotelo kevyesti eteen/taaksepäin varmistaaksesi vakaan asennuksen.

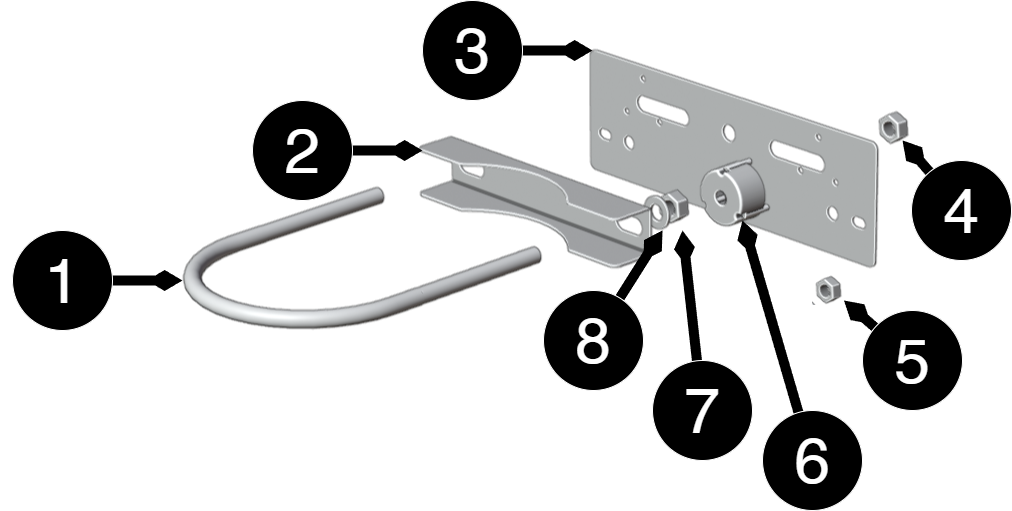

Osaluettelo
Komponenttien yleiskatsaus Asennussarjat
Ei. | Selitys | Koko | Numero |
|---|---|---|---|
1 | Kiinnityslevy | 125 mm | 2 |
2 | U-pultti napaan | - | 2 |
3 | Aluslevyt ja mutterit | - | 2 |
4,7 | Pähkinä | M10 | 4 |
5 | Pähkinä | M6LM | 8 |
6 | etäisyys | Ø 36 mm, syvyys 20 mm | 4 |
8 | Pesukoneen | 10 (5x20x2) | 4 |

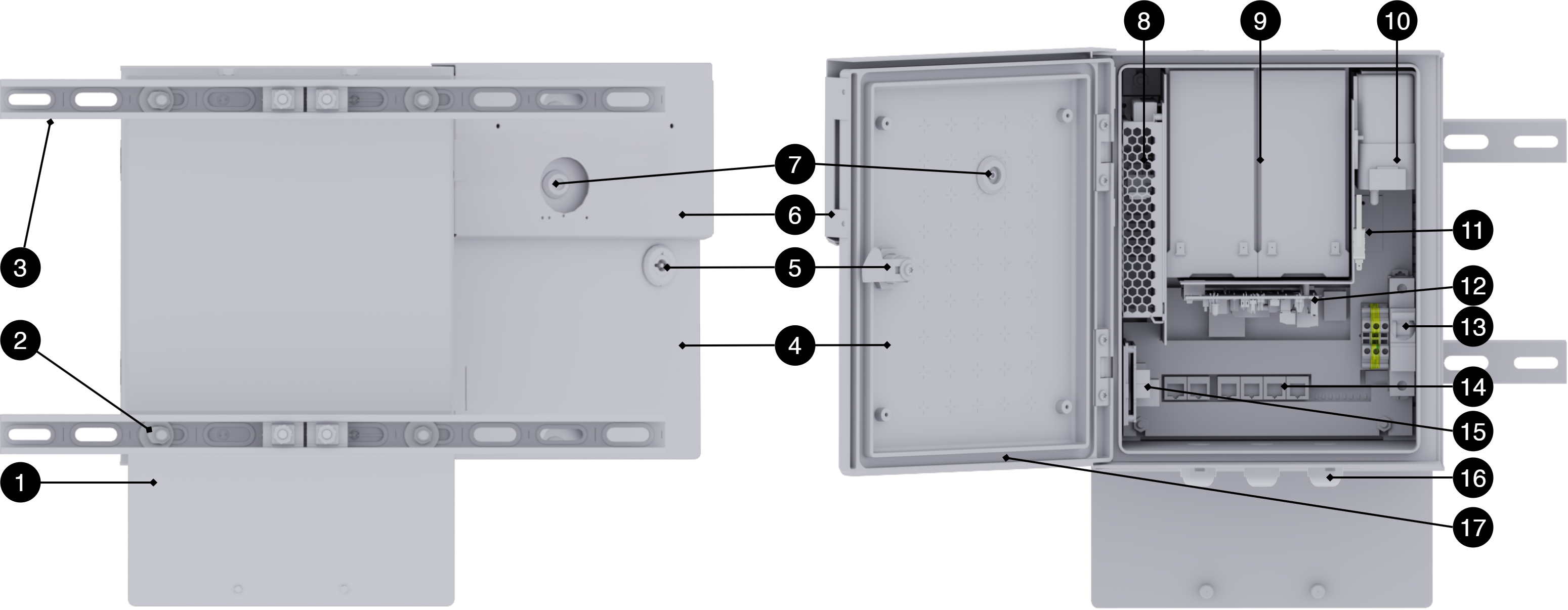

Komponenttien yleiskatsaus
Ei | Selitys |
|---|---|
1 | Kiinnike kameran, sireenin, kaiuttimen jne. Asennukseen |
2 | Kiinnitysruuvi ja mutteri. |
3 | Skannaa. |
4 | Ovi. |
5 | Lukko. |
6 | Asennuslevy oveen kameran, sireenin, kaiuttimen jne. Asennusta varten. |
7 | Kaapelin sisäänkäynti ovessa. |
8 | Virtalähteet |
9 | Paristot. |
10 | Mobiilimodeemin sijainti. |
11 | Ohjauskortit, elektroniikka, |
12 | Sabotaasikontakti. |
13 | Virtalähteen sulake. |
14 | Poe-kortti. |
15 | Booster-kortti virransyöttöön PoE-kortille. |
16 | Kaapelin läpiviennit. |
17 | Ovessa on lämmityssilmukka ja termostaatin ohjaus (ei näy kuvassa). |

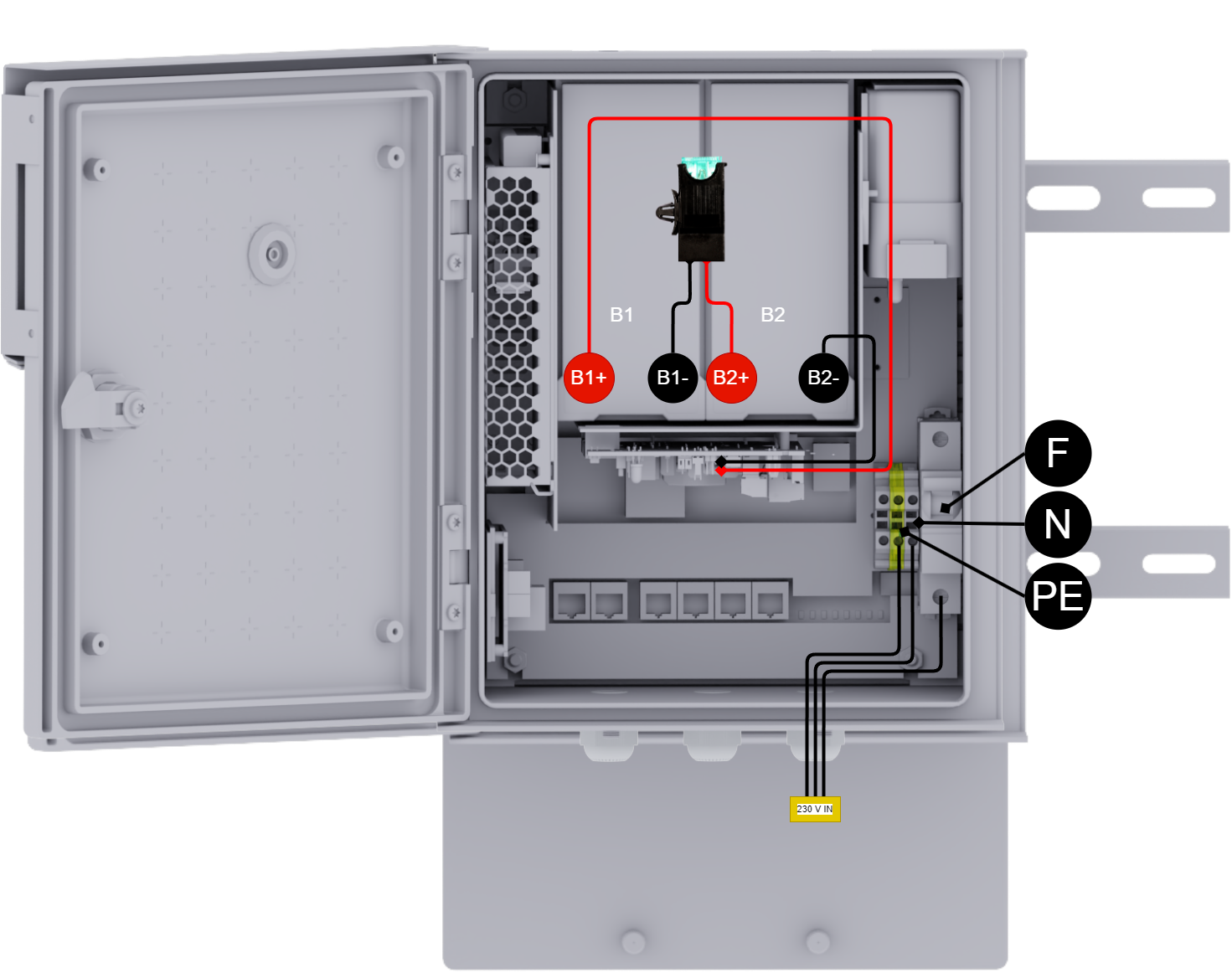

Virtalähteen kytkeminen päälle
Paristot | Selitys |
|---|---|
B1 + | Yhdistetään ohjauslevyihin. |
B1- | Yhdistetään sulakkeeseen. |
B2+ | Yhdistetään sulakkeeseen. |
B2- | Yhdistetään ohjauslevyihin. |
Nimitys | Selitys |
|---|---|
F | Fas |
N | Neutraali/nolla |
P.E. | Suojaa maaperää |
230 V:N SISÄÄNTULO | Tuleva virtalähde, 230 VAC. |
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfigurointia varten tietokoneelle on asetettava oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen kautta (kuten: Chrome, Edge, Firefox jne.).
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11). Windows ja nimet voivat vaihdella eri Windows-versioiden välillä. Valitettavasti emme voi tarjota tukea tietokoneesi asetuksille.
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät kytkimeen yhdistämiseen.
Ethernet-tilaikkuna tulee näkyviin. Napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta: Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Paina päälle OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli tietokoneen ja PoE-kytkimen väliin.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomaa
Jos saat varoituksen, että sivu ei ole suojattu/yhteys ei ole yksityinen, napsauta "Lisäasetukset" ja sitten "Jatka".
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Taulu 7. Kirjaudu sisään kytkimeen.Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |

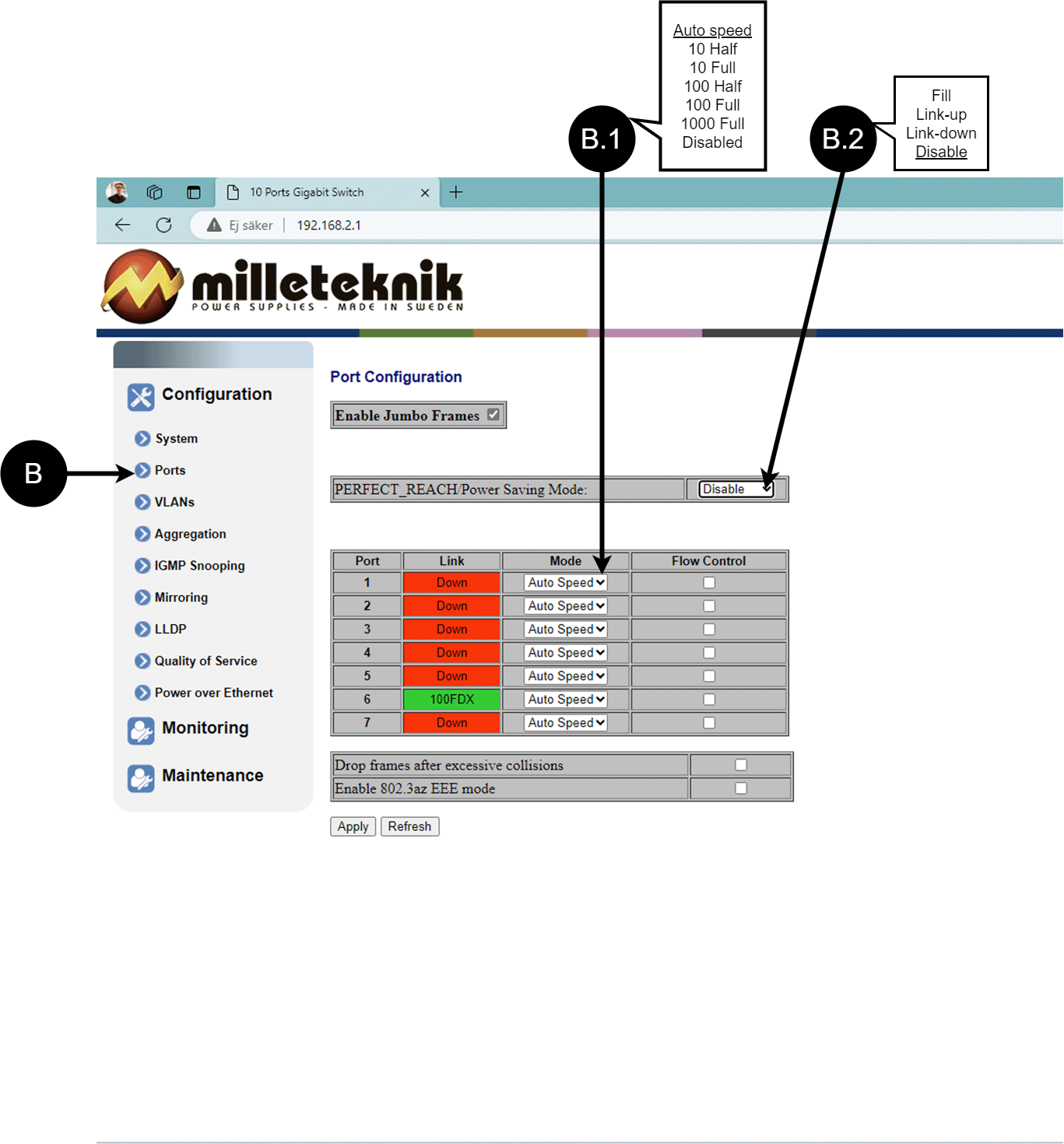

Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|
B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
C: Virtuaaliverkon konfigurointi.

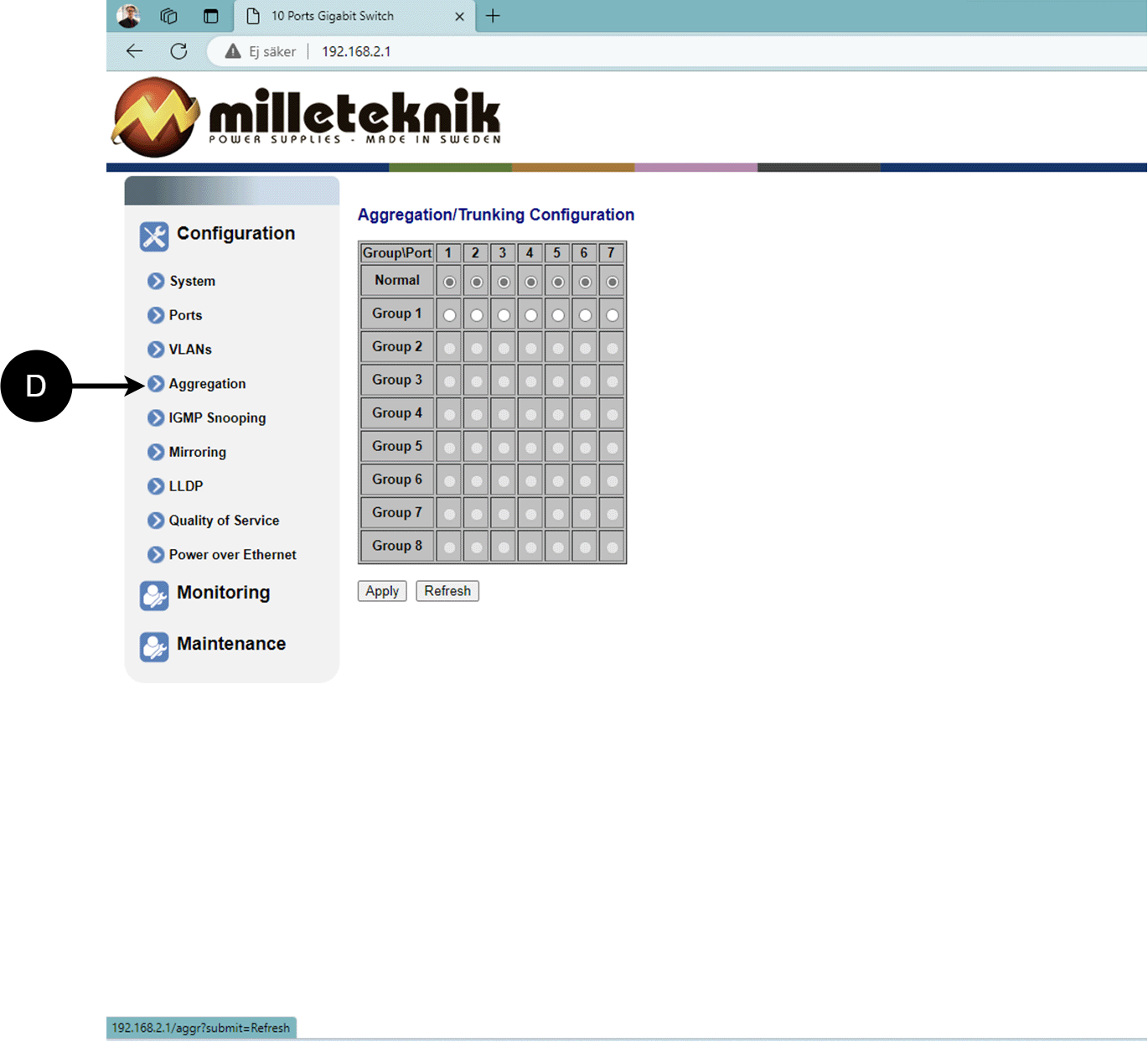

Aggregointi, konfigurointi
D: Kuorman tasaus porttien välillä.

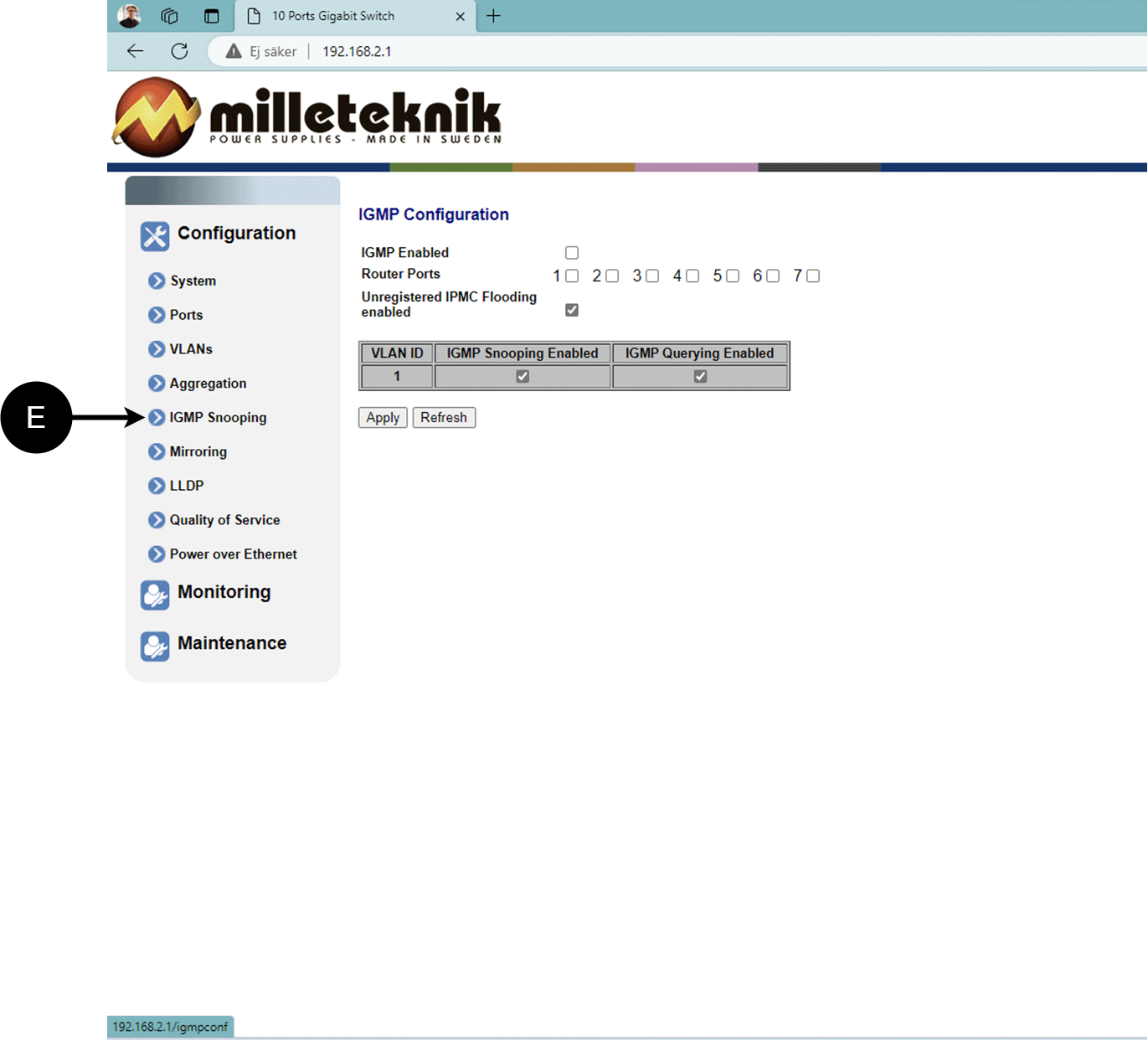

IGMP Snooping, konfigurointi
E: Vastaanottoa ohjaava kytkin.

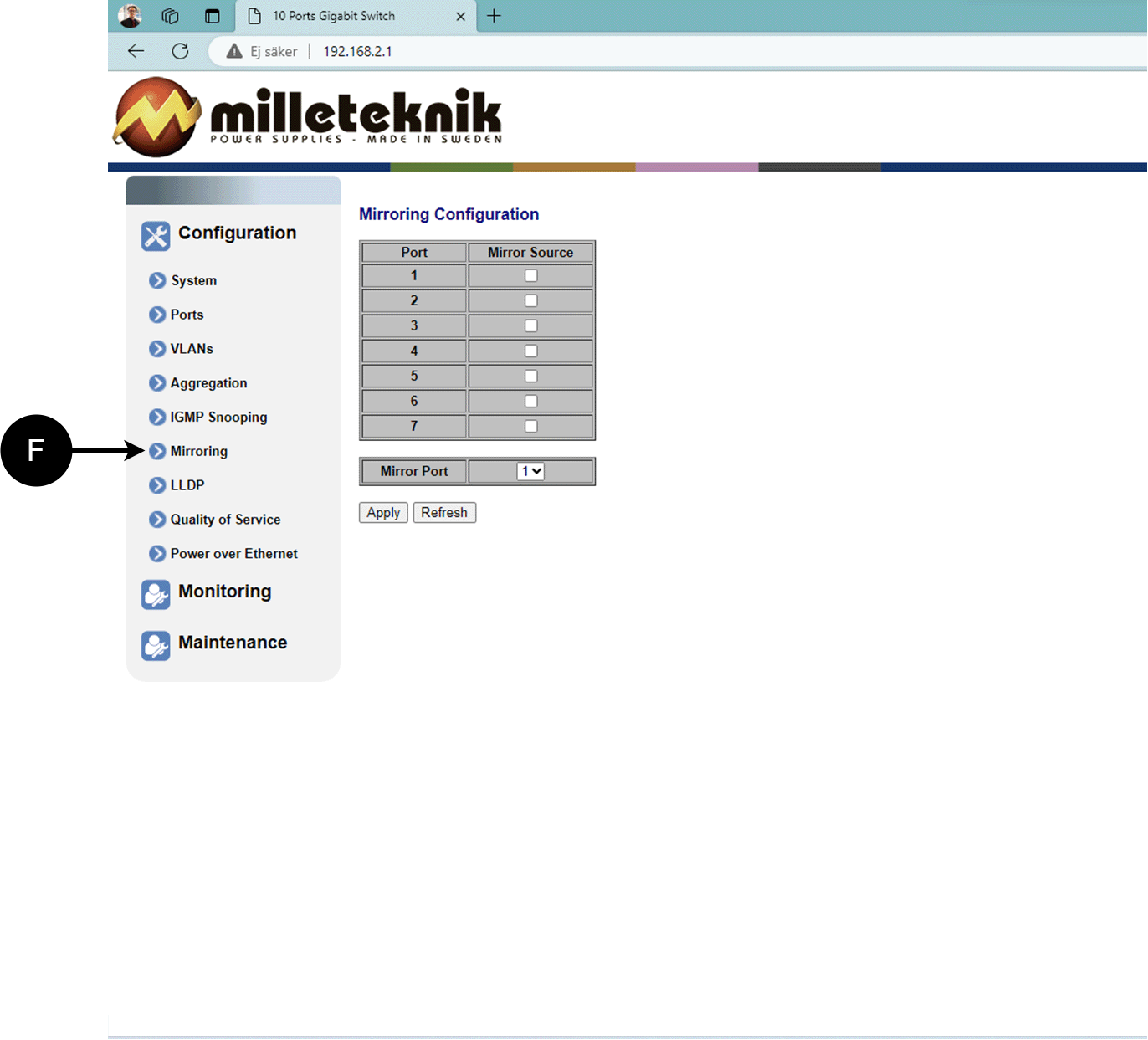

Peilaus, konfigurointi
F: Porttien peilaus.

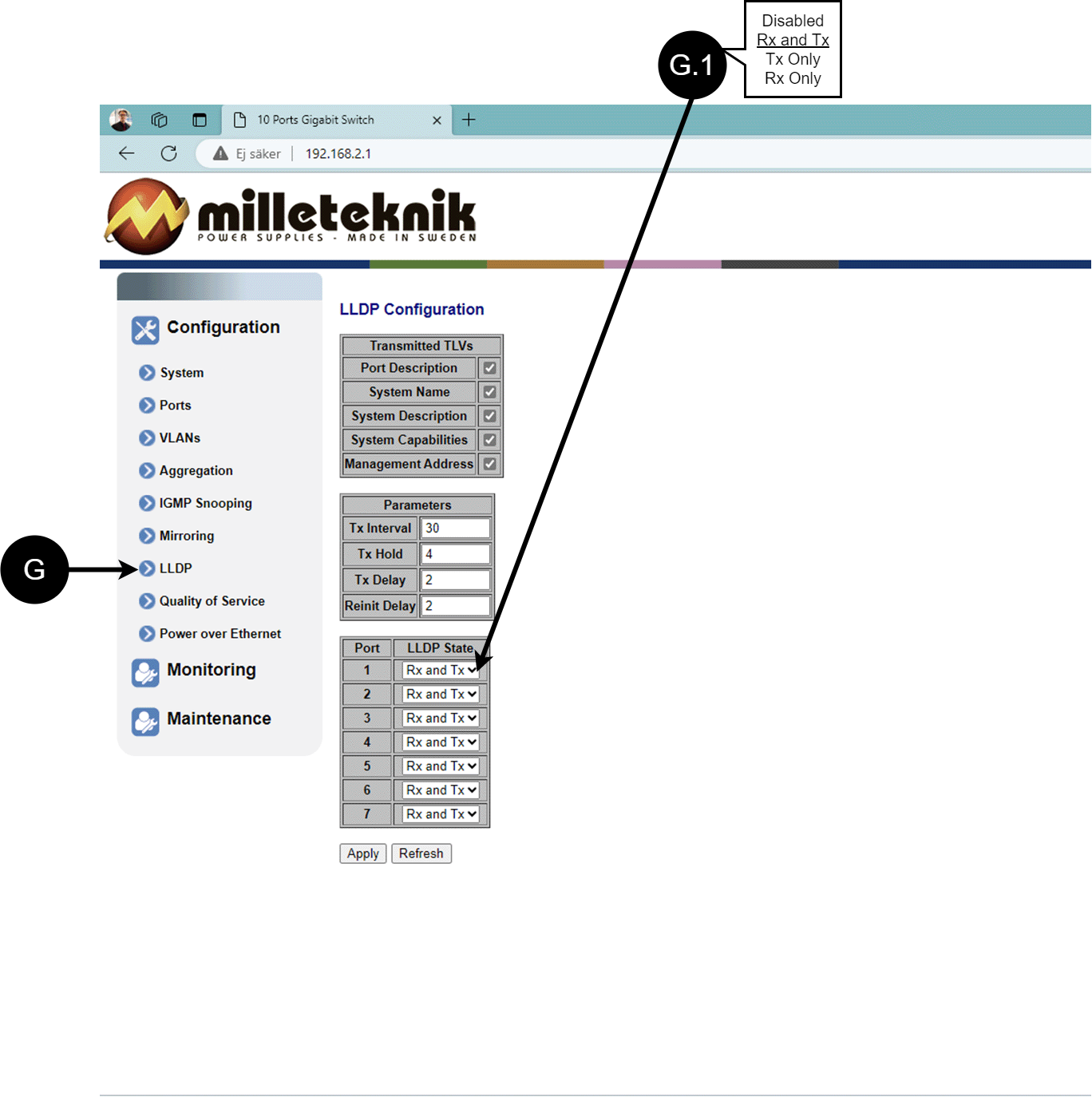

LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnisteesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon ollessa kuormitettu. |
H.1 | Määrittää, onko QoS aktiivinen. |

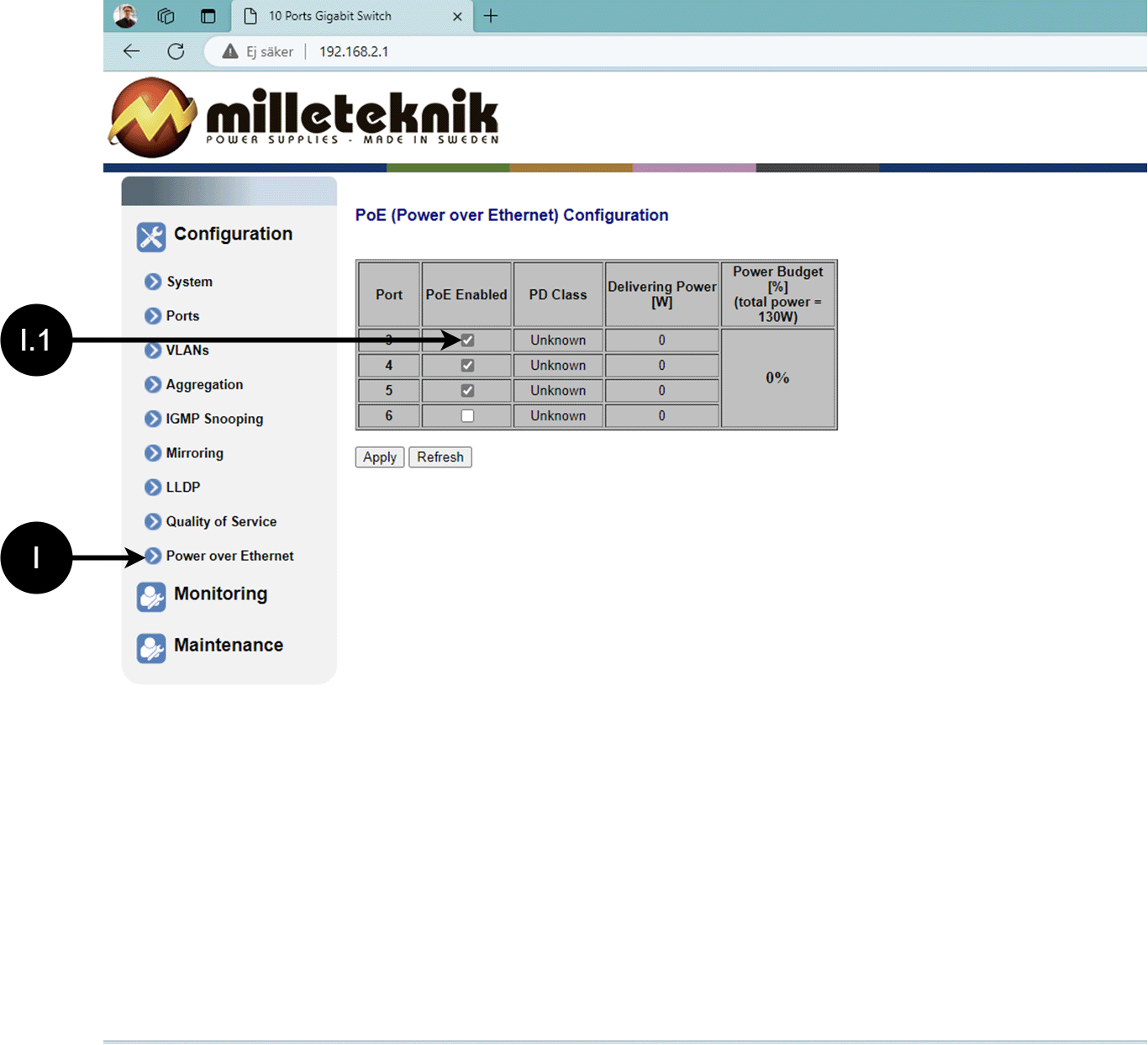

PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|
I | Virta Ethernetin kautta |
I.1 | Kytkee PoE-toiminnon/portin päälle tai pois päältä. Muista painaa "Käytä" tallentaaksesi muutokset. |
Valvonta

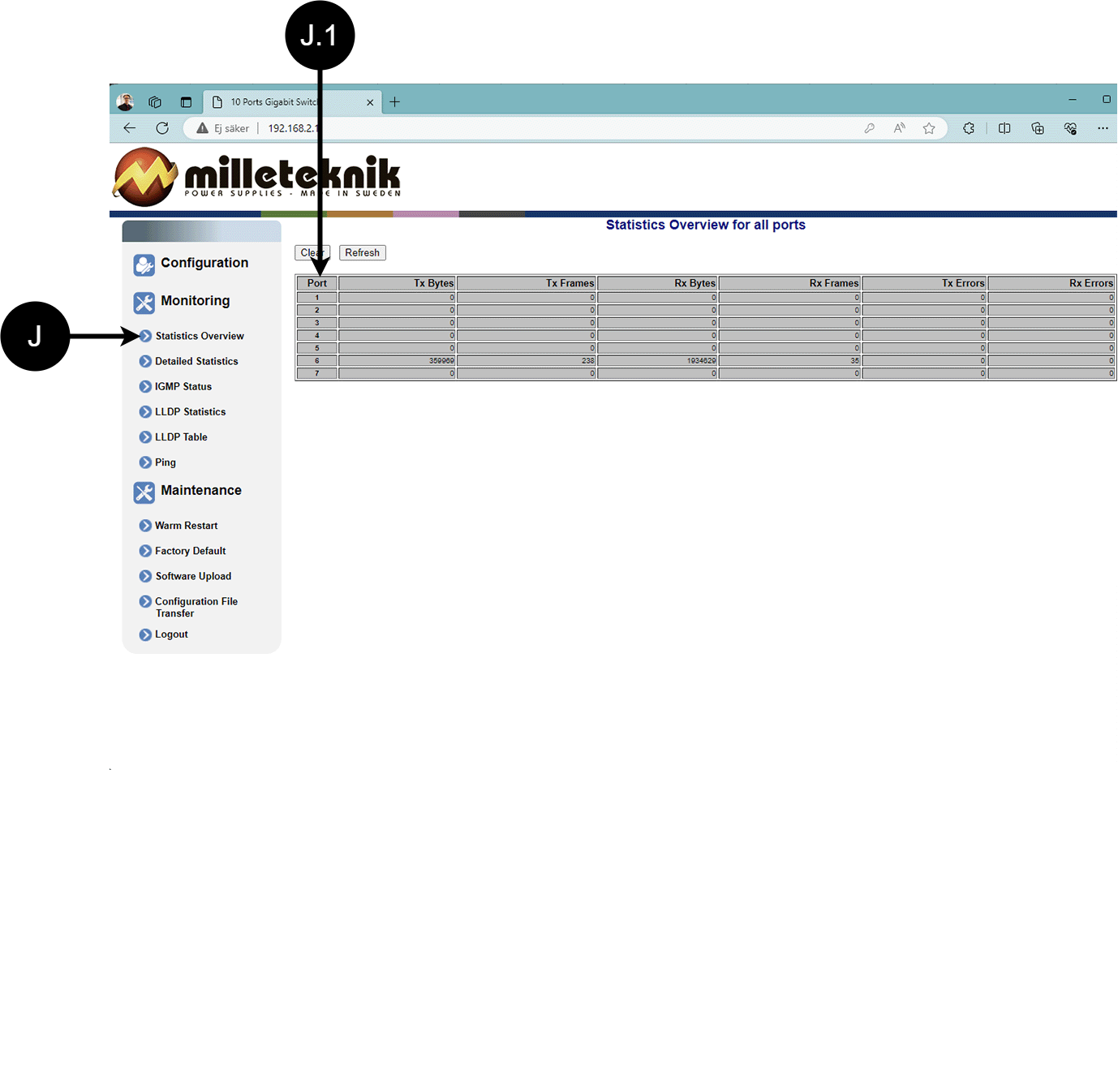

Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |

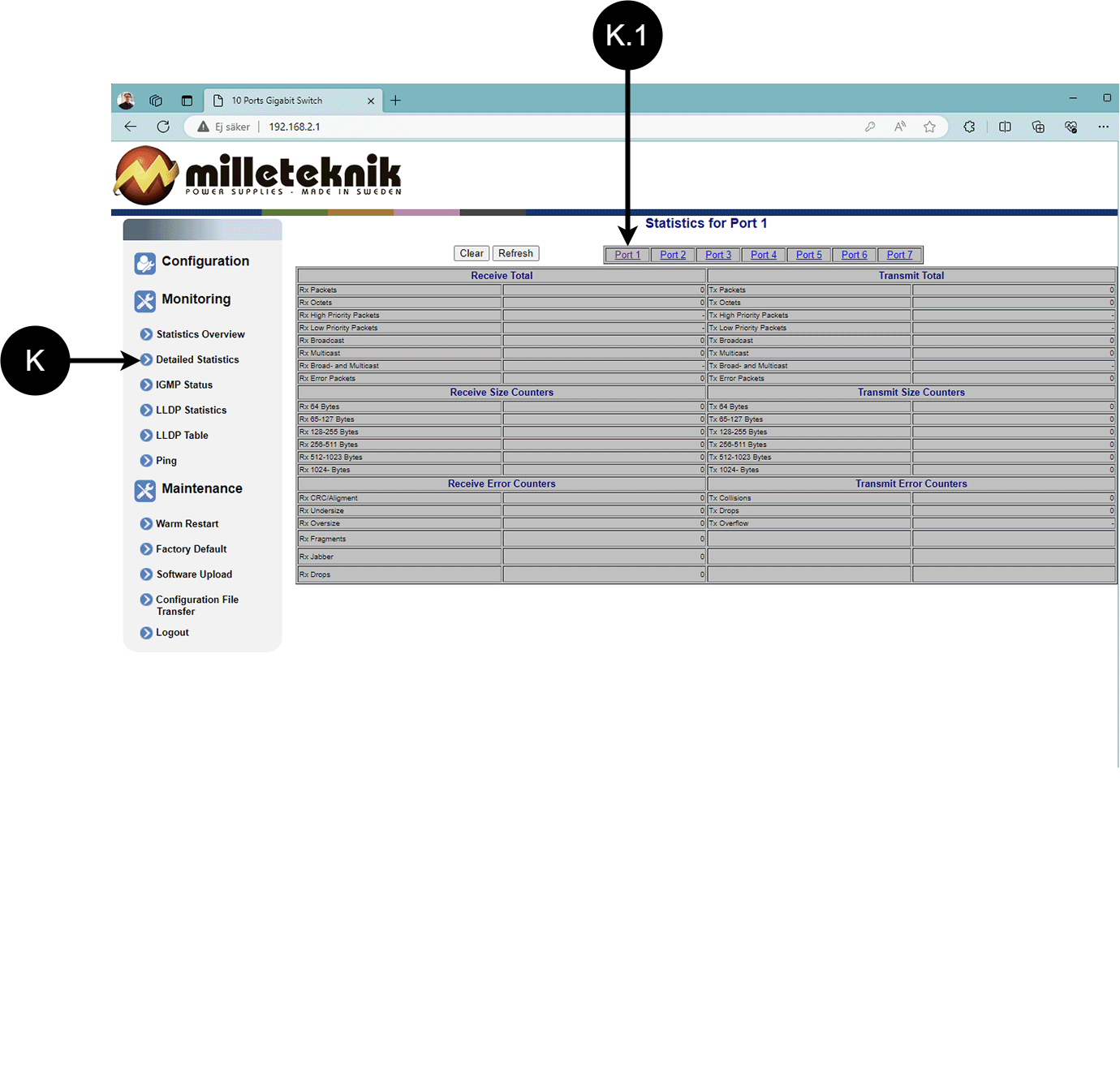

Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|
K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP-tila
L: IGMP:n tila

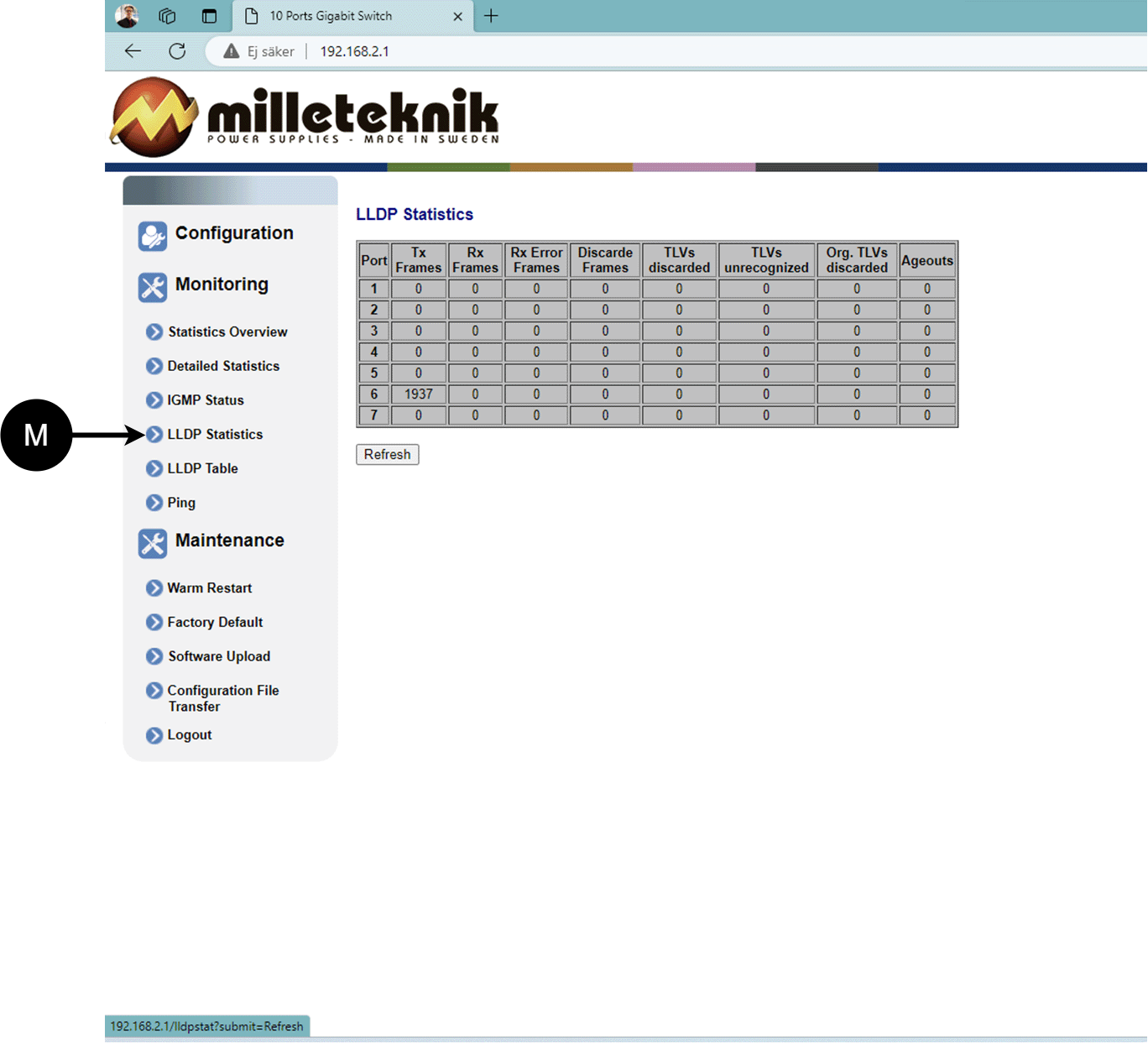

LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
O.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kytkimen tehdasasetusten palautus vain tehdään ohjelmiston (tästä) käyttöliittymästä.
Suositus: Säilytä IP-osoite 192.168.2.1 ja huomaa salasana.
Tärkeää
Tehdasasetusten palautuksen aikana kaikki asetukset, mukaan lukien IP-asetukset, menetetään. Tallenna asetukset ennen tehdasasetusten palautusta. Katso Lataa uusi ohjelmisto
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneellasi kohtaan, johon tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjaudu ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-08
Käyttöönotto - laitteen käynnistäminen
Vaara
Henkilövahinko tai kuolema voi tapahtua, jos laite on kytketty verkkovirtaan tai jännitteellä purettaessa / siirrettäessä.
Yhdistä kuorma.
Liitä paristot.
Kytke verkkojännite.
Kytke verkkojännite.
Kunnossapito
Järjestelmä on puhaltimia ja akkuja lukuun ottamatta huoltovapaa. Tarkista fanit vuosittain. Tuulettimen tulisi pyöriä tasaisesti ilman melua. Puhdista tuuletin pölyltä ja lialta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä voida puhdistaa kokonaan. Jos tuuletin ei toimi hyvin, yksikön ilmavirta estyy, minkä seurauksena kotelon lämpö kasvaa, se johtaa akun käyttöiän heikkenemiseen ja siten paristojen vaihtoväli lyhenee merkittävästi
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
PoE-tuotelehti / tekniset tiedot
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
PoE-hallittu 4p 24V 5A OUT S | PL02P30024P050P-UTS | 51 731 57 |
Kuvaus
Ulkokäyttöön tarkoitettu PoE-virtalähde, 24 V, 5 A, jossa tilaa kahdelle 14 Ah:n akulle.
Käyttöalue
Virtalähde varavirtalähteellä PoE-laitteiden, kuten valvontakameroiden, 3-5G-reitittimien, virtalähteeksi, ja siinä on 24 V ulostulo muiden hälytyskomponenttien virransyöttöä varten. PoE-porttien etävalvonta ja -ohjaus on mahdollista. Akut sijaitsevat kotelon lämmitetyssä, termostaattiohjatussa ja eristetyssä osassa.
Virtalähde PoE-laitteille, kuten valvontakameroille ja muille PoE-käyttöisille laitteille.
Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.
Yleiset käyttötarkoitukset
Tukee IP-kameroita, lukijoita, ovikeskuksia ja muita verkkoon liitettyjä turvalaitteita
Virran ja datan jakelu yhdellä verkkokaapelilla yksinkertaistetaan asennusta.
Käytetään IP-pohjaisten pääsyjärjestelmien virransyöttöön, joissa sekä data että virta kulkevat verkkokaappien kautta.
Tekninen kuvaus
Sisältää 4-porttisen hallitun Gbit PoE+ -kytkimen, 30,8 W porttia kohden, yhteensä 150 W akun lataus mukaan lukien. Voidaan hallita VPN:n kautta[1] ohjaukseen ja tilan valvontaan, mukaan lukien virrankulutus porttia kohden. Varustettu kokonaishälytyksellä ja 24V ulostulolla varmistuksesta muiden laitteiden käyttöä varten. Termostaattiohjattu, eristetty lokero akuille ja lämpötila-anturi suojaa ylilatausta vastaan. Toimii lämpötiloissa -15°C - +35°C, IP65-luokitus. Valmistettu pylvääseen kiinnitettäväksi ja valmisteltu tiedonkeruutoimintoon.
Jännite, virta ja teho
Syöttöjännite: 230 V AC - 240 V AC, 47 Hz - 63 Hz.
Kuormituslähdöt
PoE-kytkin voi ohjata kuormaa PoE-laitteisiin ja emolevy voi ohjata yhden (1) 24 V:n kuormalähtöä muiden sovellusten ohjaamiseen.
Hälytys
Hälytykset annetaan: Viivästynyt sähkökatkoshälytys tai alhainen akkujännite, irrotetut akut, sulakevika ja akkujen ylilatautuminen.
Hälytys RJ-45: n kautta, katso ohjeet hälytyksistä, joita PoE-kytkin voi antaa.
Suojaus
Suojaus ylikuormitusta, ylijännitettä, ylilämpötilaa, oikosulkua ja syväpurkausta vastaan.
Sulakkeet
Verkkosulake:
Akun sulake:
Akku ja akun tyyppi
Akkutyyppi: 12 V, AGM-lyijyakku, huoltovapaa. Paristojen kokoja ei saa sekoittaa.[2].
Kaksi 7,2 Ah akkua.
Varakäyntiaika
Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kotelo, toteutus
Laatikko lasikuituvahvisteista akryylimuovia.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE Managed 4p 24V 5A OUT S | 11,45 kg | 12,2 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Ympäristön lämpötila: – 15°C - +35°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Päästö: | |
Immuniteetti: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki teknisiin tietoihin
Linkit käsikirjoihin ja tuotelehtiin
Ohjeet ja tuoteselosteet löydät osoitteesta: www.milleteknik.se Alla oleva QR-koodi vie sinut tuotesivulle.
Nimi | mitat | Paristot, jotka sopivat | Linkki |
|---|
Paristot sisältyvät toimitukseen vain, jos se on määritetty, muuten paristot on ostettava erikseen.
Sekalaista
Ero PoE:n, PoE+:n ja PoE++:n välillä.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-08
