Om dette dokumentet
Dette dokumentet kan endres uten varsel.
All informasjon publiseres med forbehold om trykkfeil.
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Hvis

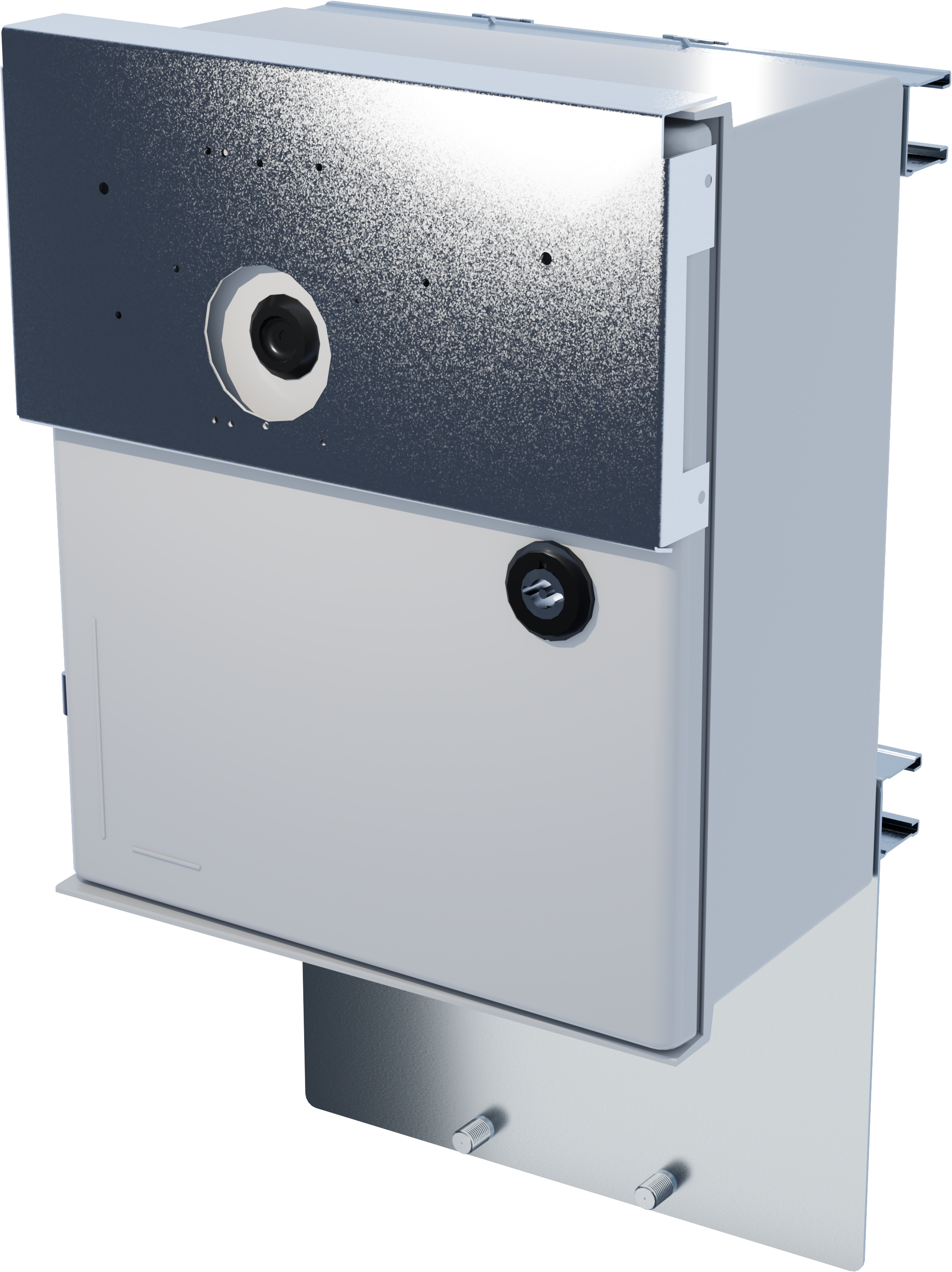

PoE-styrt 4p 24V 5A UT S er en strømforsyning med PoE-bryter for utendørs bruk. Bygget for å tåle nordiske forhold - sommer som vinter. Produktet er forskjellig fra innendørs batteribackup fra Milleteknik og noen funksjoner er lagt til og

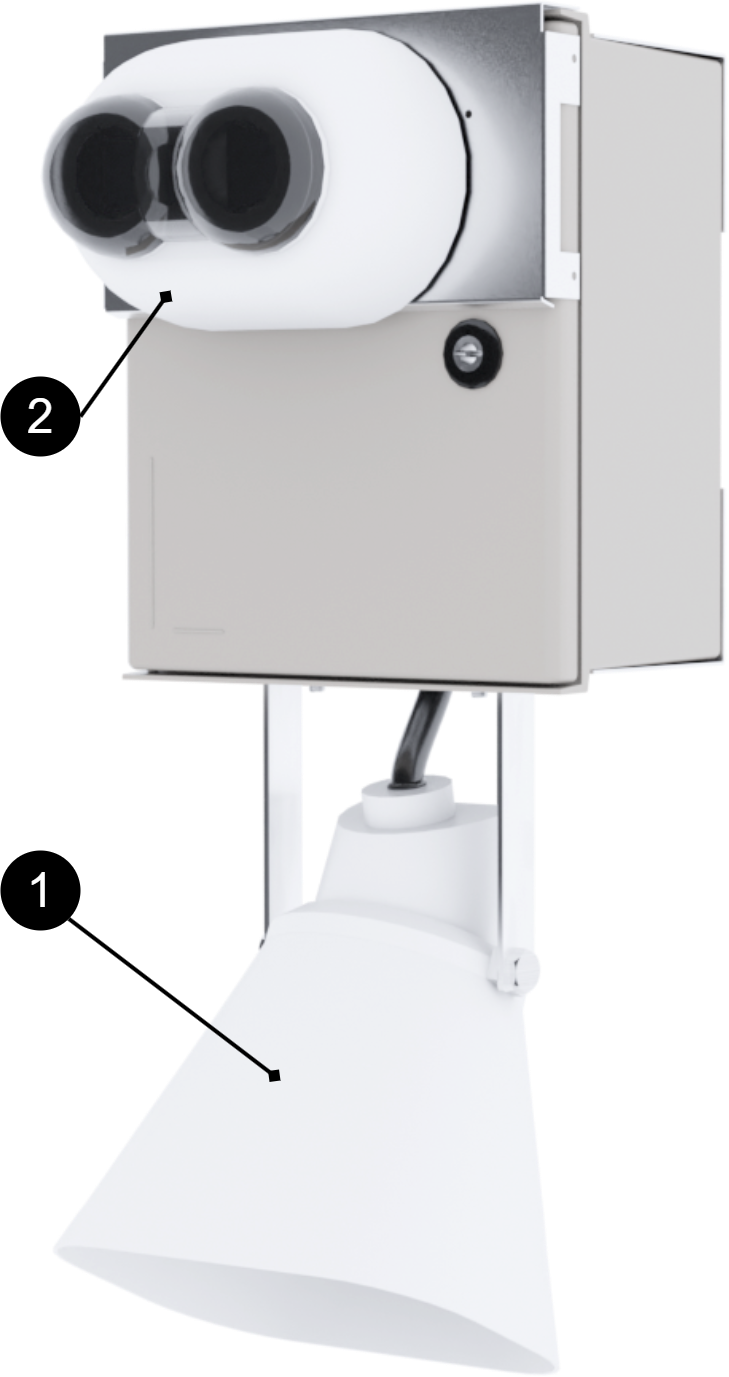

Eksempler på tilkoblede enheter, her et kamera og en høyttaler. Merk at høyttalere kan monteres annerledes og er avhengig av konfigurasjon

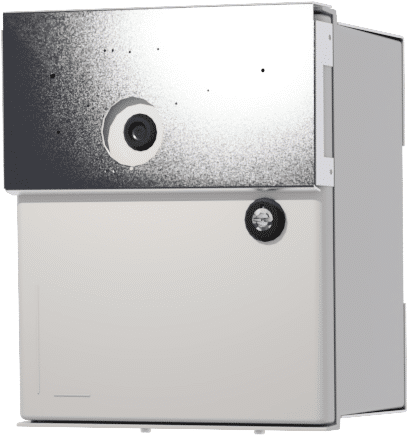

Innkapsling
Generelle monteringsanvisninger
Monteringsalternativer og tilbehør
å sikre en jevn installasjon tilbyr vi flere tilpassede fester for våre UT-seriekabinetter (S, M og L). I matrisen nedenfor ser du hvilke alternativer som er kompatible
Vær oppmerksom på at veggfeste alltid er inkludert som standard med alle modeller. For stolpmontering eller behov for ekstra solbeskyttelse, kreves separate valgfrie sett
Tilbehør | Innkapsling |
|---|---|
Stangmonteringssett for UT S og UT M | UT S og UT M |
Solskjoldsett | UT S, UT M og UT L |

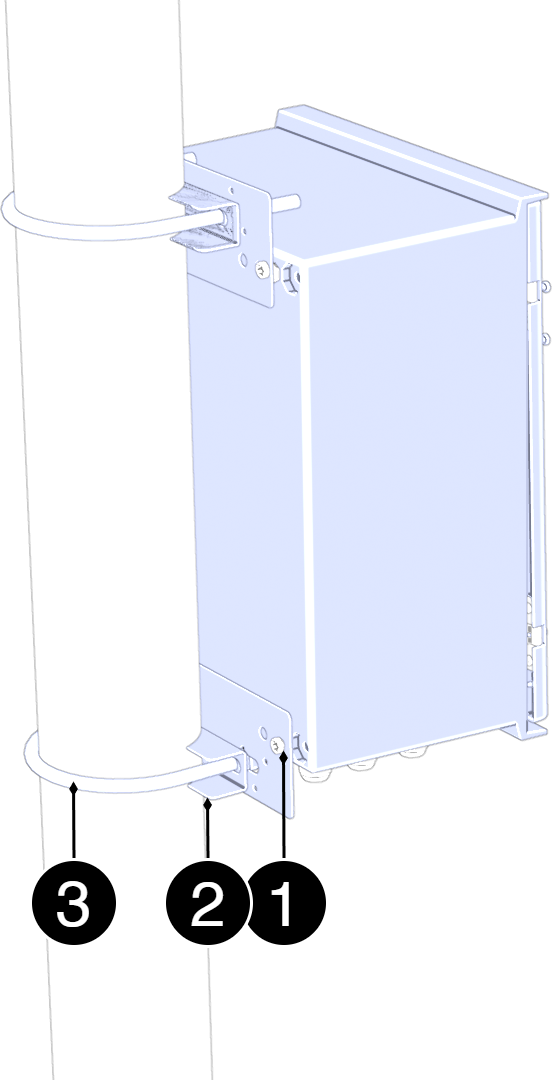

Montering på stang
Montering på stang
Se komponentoversikt for skrue, mutter, skiver og avstandsstykker.
Nei. | Forklaring |
|---|---|
1 | Festeplate. |
2 | Teller. |
3 | U-bolt. |
Sett sammen i denne rekkefølgen:
Plasser monteringsplatene (3) på de øvre og nedre festepunktene på kabinettet og fest dem lett med skruene som følger med. Ikke stram til slutt ennå.
Før den nedre U-bolten (2) rundt stolpen og gjennom hullene i den nedre monteringsplaten. Installer skiver og muttere. Stram lett.
Før den øvre U-bolten (2) rundt stolpen og gjennom hullene i den øvre monteringsplaten. Installer skiver og muttere
Juster posisjonen til kabinettet slik at det er loddet og sentrert mot stolpen.
Stram alle muttere i rekkefølge: - nedre U-bolt - øvre U-bolt - skruer til monteringsplatene
Kontroller vedlegget ved å legge kabinettet lett fremover/bakover for å sikre stabil montering.

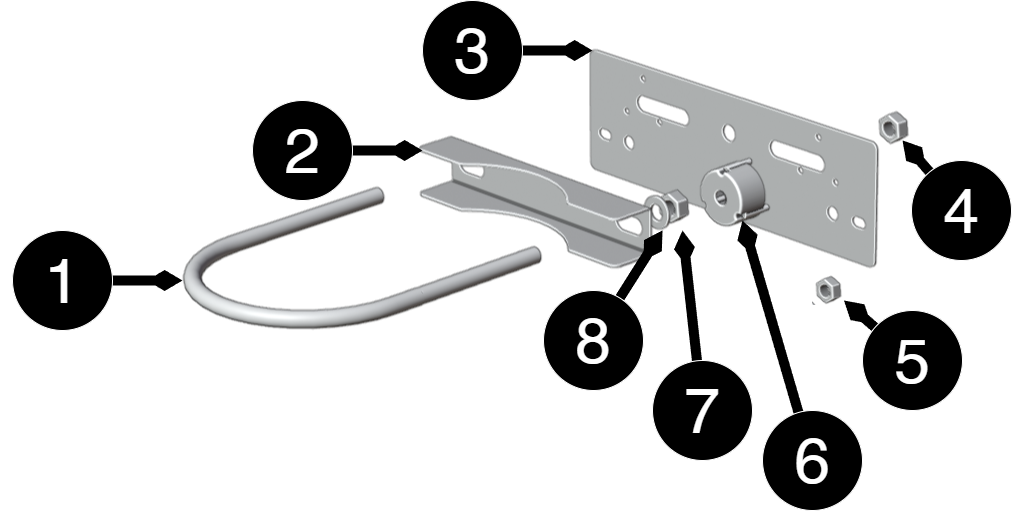

Komponentoversikt
Komponentoversikt Monteringssett
Nei. | Forklaring | Størrelsen | Nummer |
|---|---|---|---|
1 | Festeplate | 125 mm | 2 |
2 | U-bolt for stang | - | 2 |
3 | Skiver og muttere | - | 2 |
4,7 | Nøtter | M10 | 4 |
5 | Nøtter | M6LM | 8 |
6 | Avstand | Ø 36 mm, dybde 20 mm | 4 |
8 | vaskemaskin | 10 (5x20x2) | 4 |

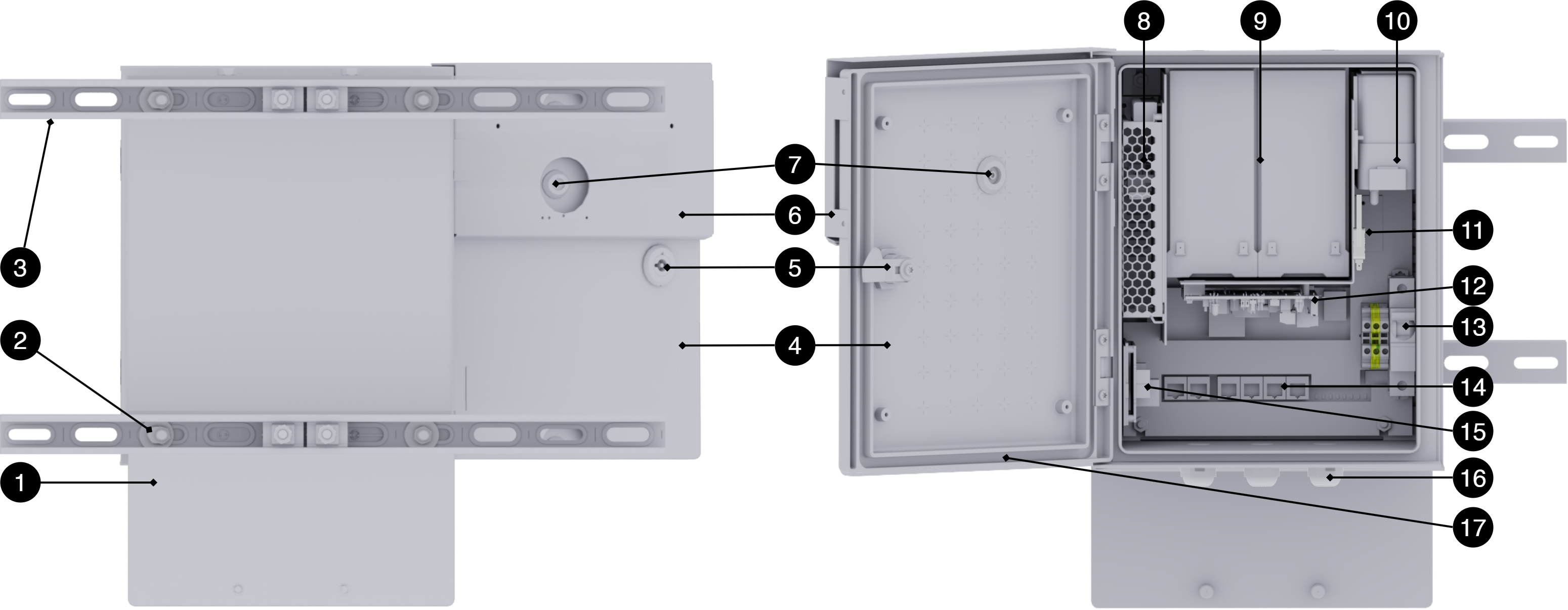

Komponentoversikt
Nei | Forklaring |
|---|---|
1 | Brakett for montering av kamera, sirene, høyttaler, etc. |
2 | Festeskrue og mutter. |
3 | Skanne. |
4 | Dør. |
5 | Lås. |
6 | Monteringsplate på dør for montering av kamera, sirene, høyttaler, etc. |
7 | Kabelinngang i døren. |
8 | Strømforsyninger |
9 | Batterier. |
10 | Mobilmodemplassering. |
11 | Kontrollkort, elektronikk, |
12 | Sabotasjekontakt. |
13 | Sikring for strømforsyning. |
14 | Poe-kort. |
15 | Booster-kort for strømforsyning til PoE-kort. |
16 | Kabelgjennomføringer. |
17 | I døren er det en varmesløyfe og termostatkontroll, (ikke vist på bildet). |

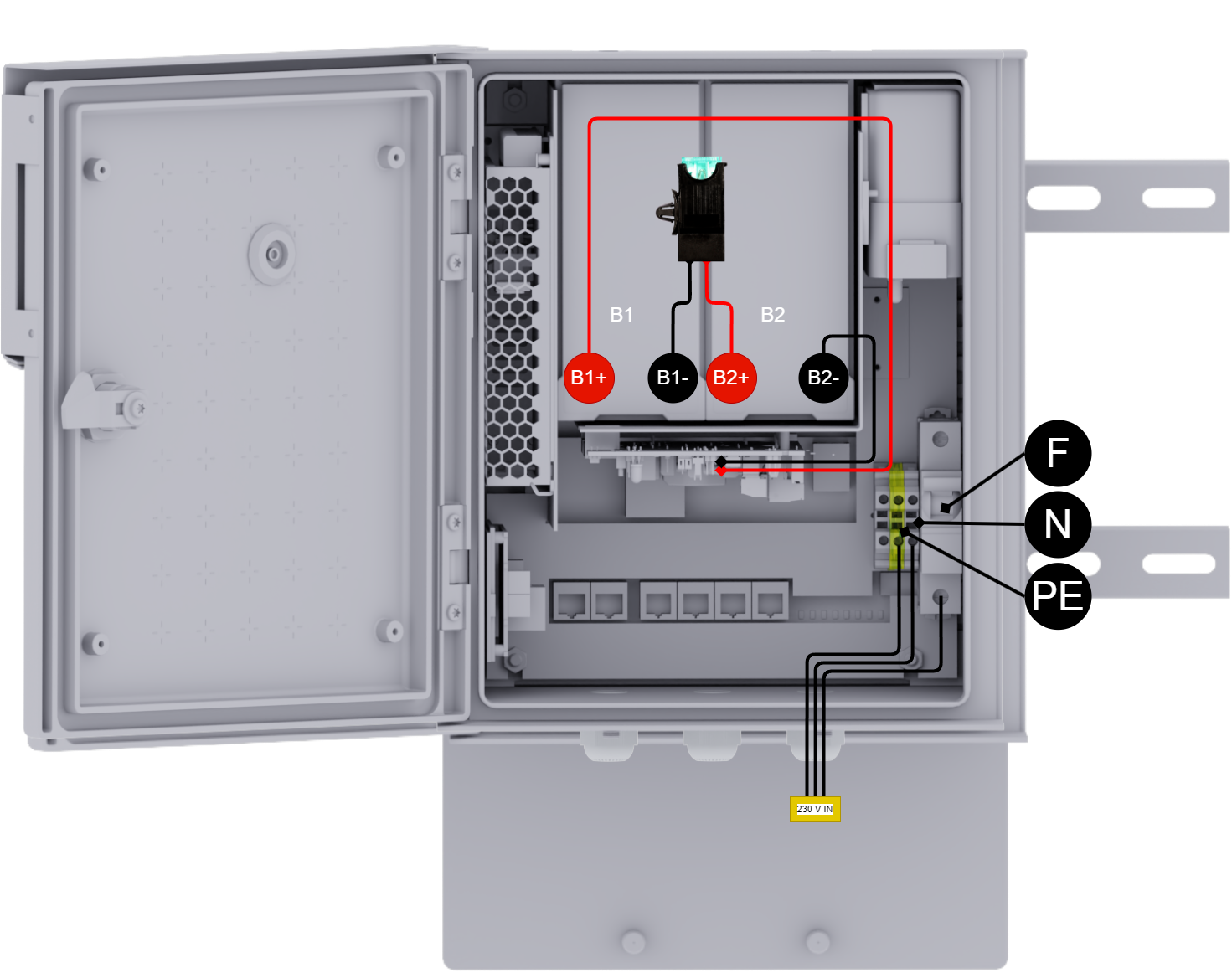

Slå på strømforsyningen
Batterier | Forklaring |
|---|---|
B1 + | Kobles til kontrolltavler. |
B1- | Kobles til sikring. |
B2+ | Kobles til sikring. |
B2- | Kobles til kontrolltavler. |
Betegnelse | Forklaring |
|---|---|
F | Fas |
N | Nøytral/null |
PE | Lysjord |
230 V INNGANG | Innkommende strømforsyning, 230 VAC. |
Slik får du tilgang til programvaren i PoE-svitsj
Slik får du tilgang til programvaren i PoE Switch
Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.
For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.
Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).
Følg trinnene for å få tilgang til bryterens innstillinger.
Notat
Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin
Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.
Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.
Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.
Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).
Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).
Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.
Logg inn på bryteren
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".
Start nettleseren på datamaskinen.
Logg på PoE-svitsj.
Tabell 7. Logg inn på bryteren.Tall
Forklaring
1
IP-adressen til PoE-svitsjen: 192.168.2.1
2
Passord: admin
3
Søk = Ok
4
Meny i PoE-bryteren
Konfigurasjon
System, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
A | Konfigurasjonsside for PoE-svitsjsystem |
A.1 | Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor. |
A.2 | Endrer standard passord fra fabrikken (admin). |
A.3 | Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene. |

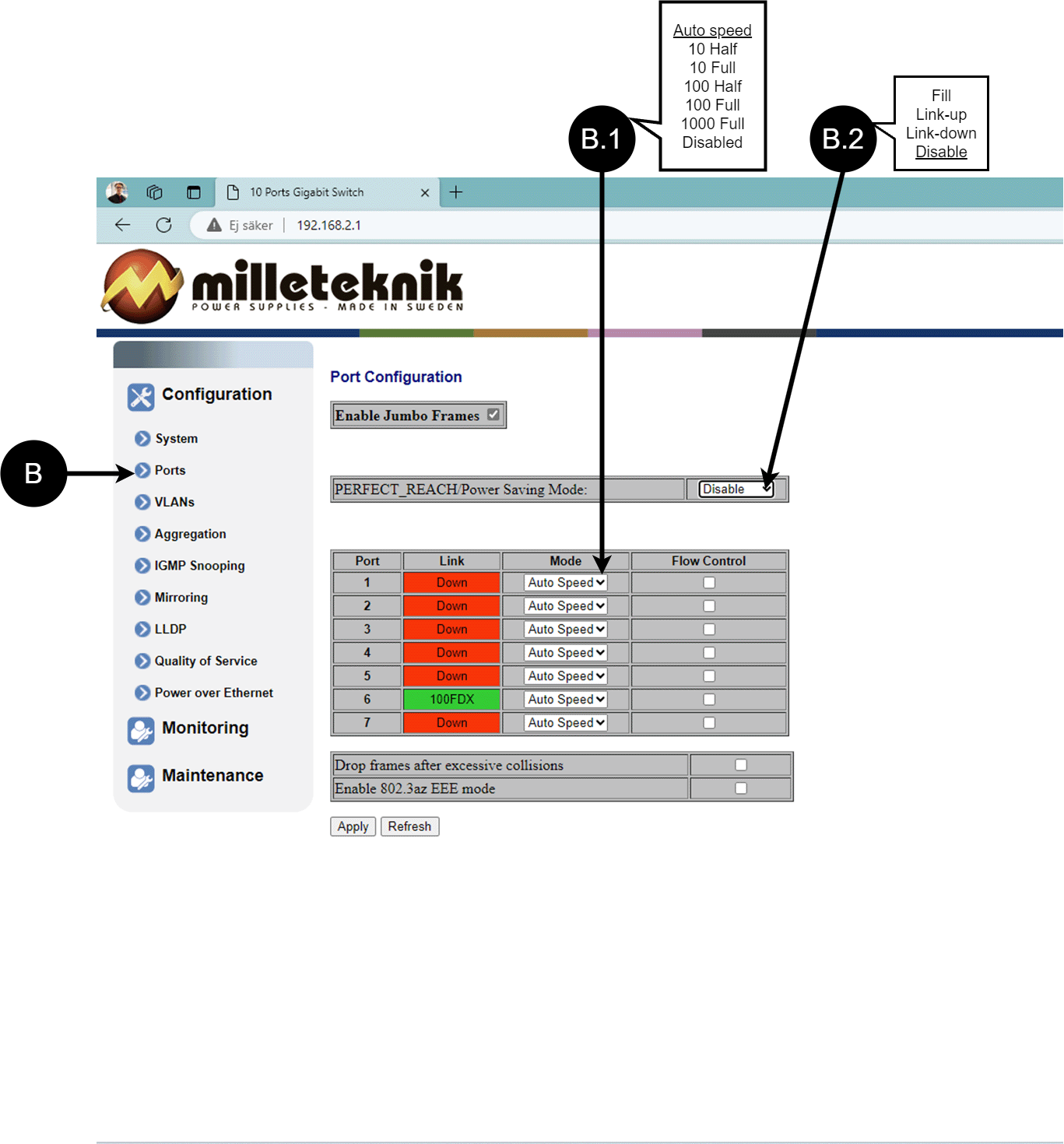

Porter, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
B | Porter |
B.1 | Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter. |
B.2 | Denne innstillingen trenger normalt ikke å endres. |
VLAN-konfigurasjon
C: Konfigurasjon av virtuelt LAN.

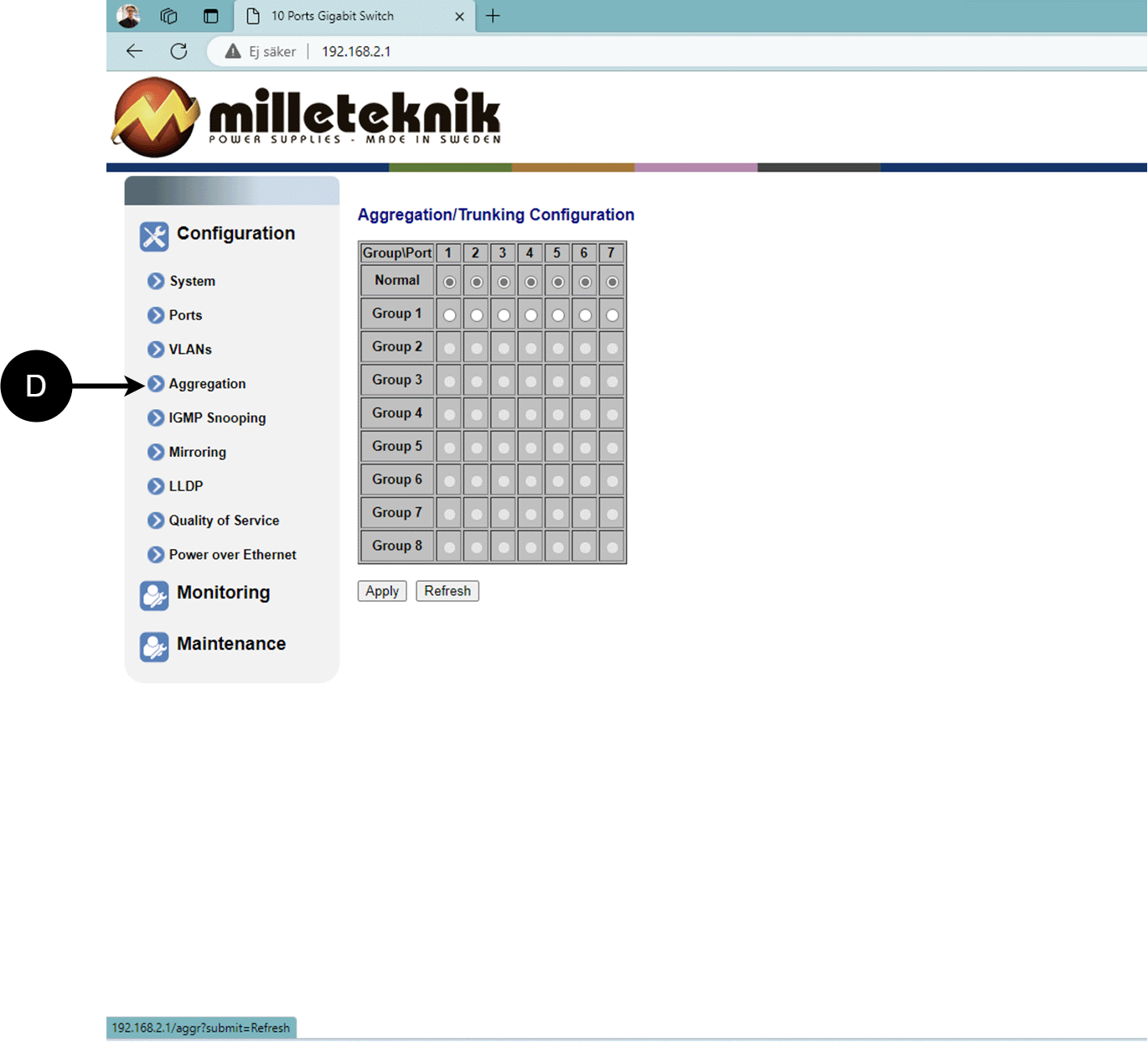

Aggregering, konfigurasjon
D: Lastbalansering mellom portene.

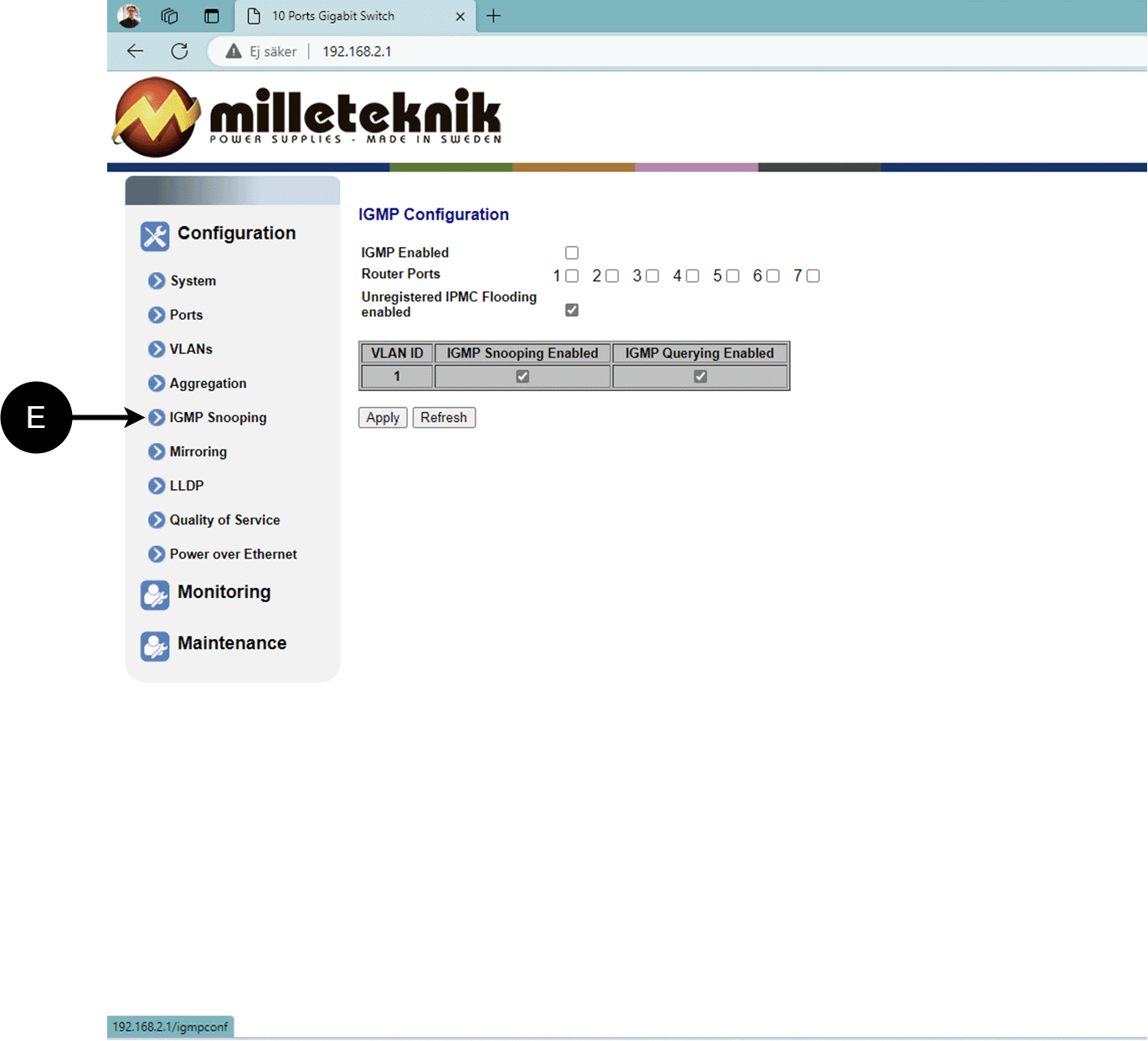

IGMP Snooping, konfigurasjon
E: Bryter som styrer mottak.

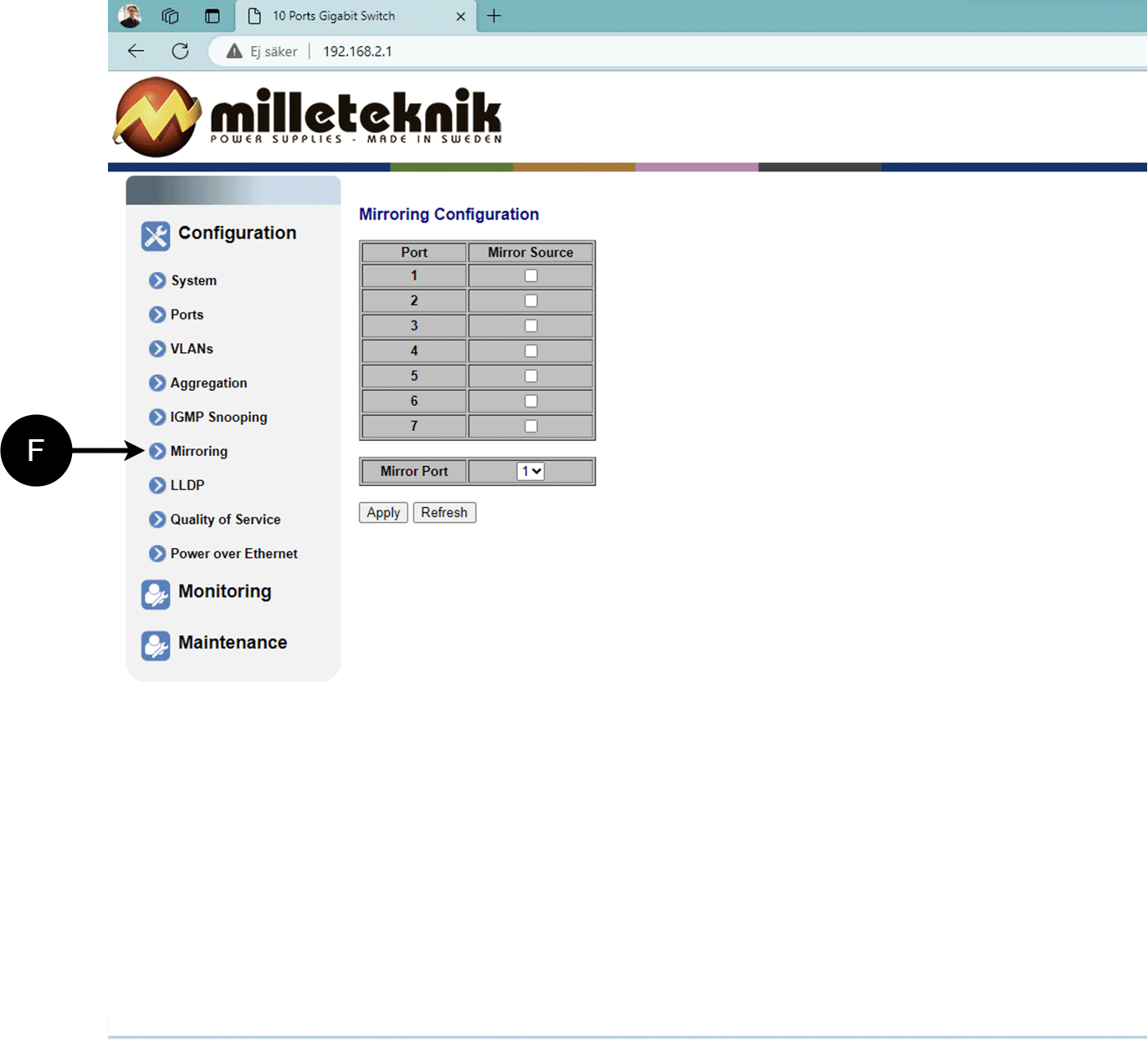

Speiling, konfigurasjon
F: Speiling av porter.

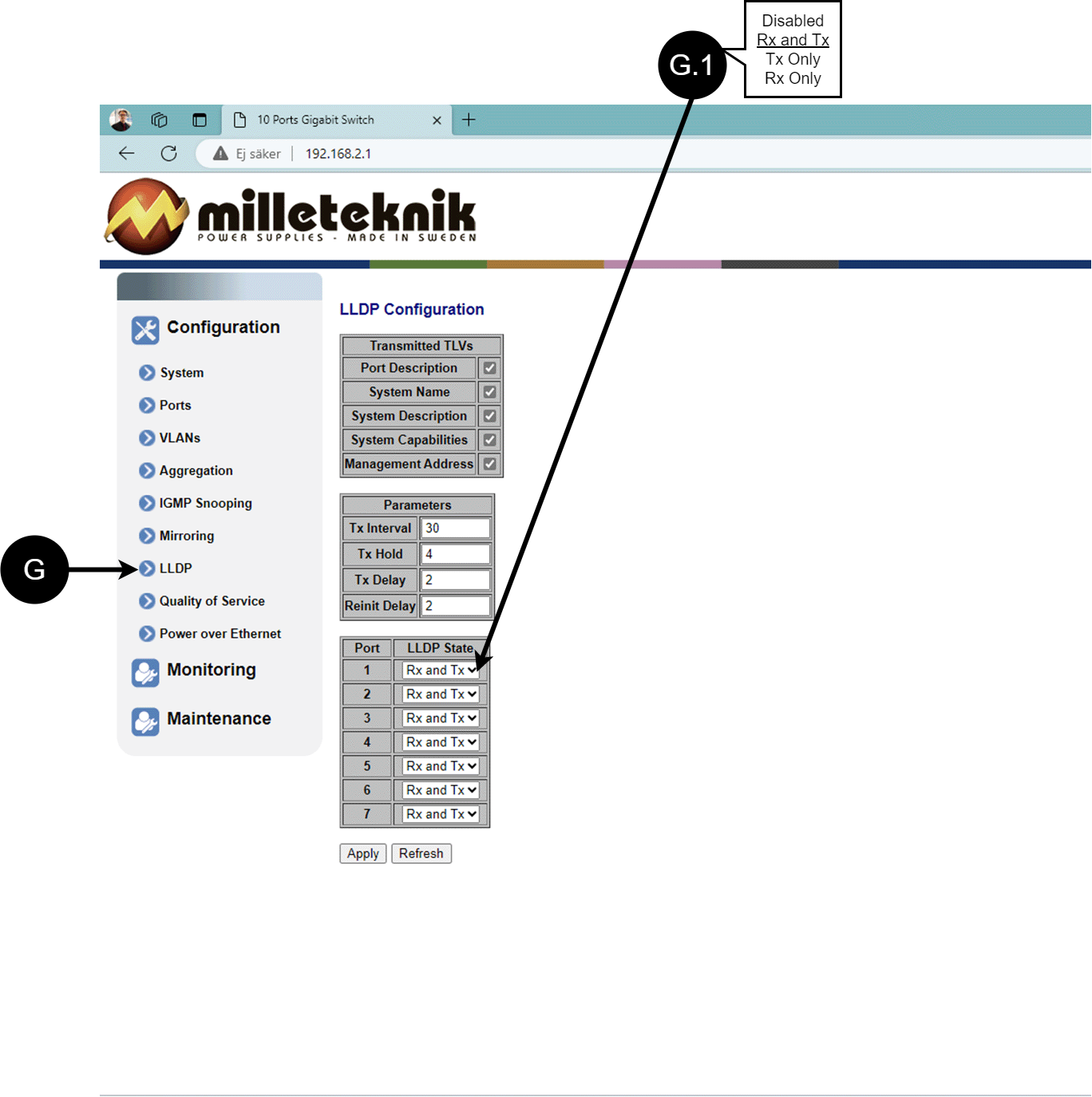

LLDP-konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
G | LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi. |
G.1 | RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter. |
QoS, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
H | QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning. |
H.1 | Angir om QoS er aktiv. |

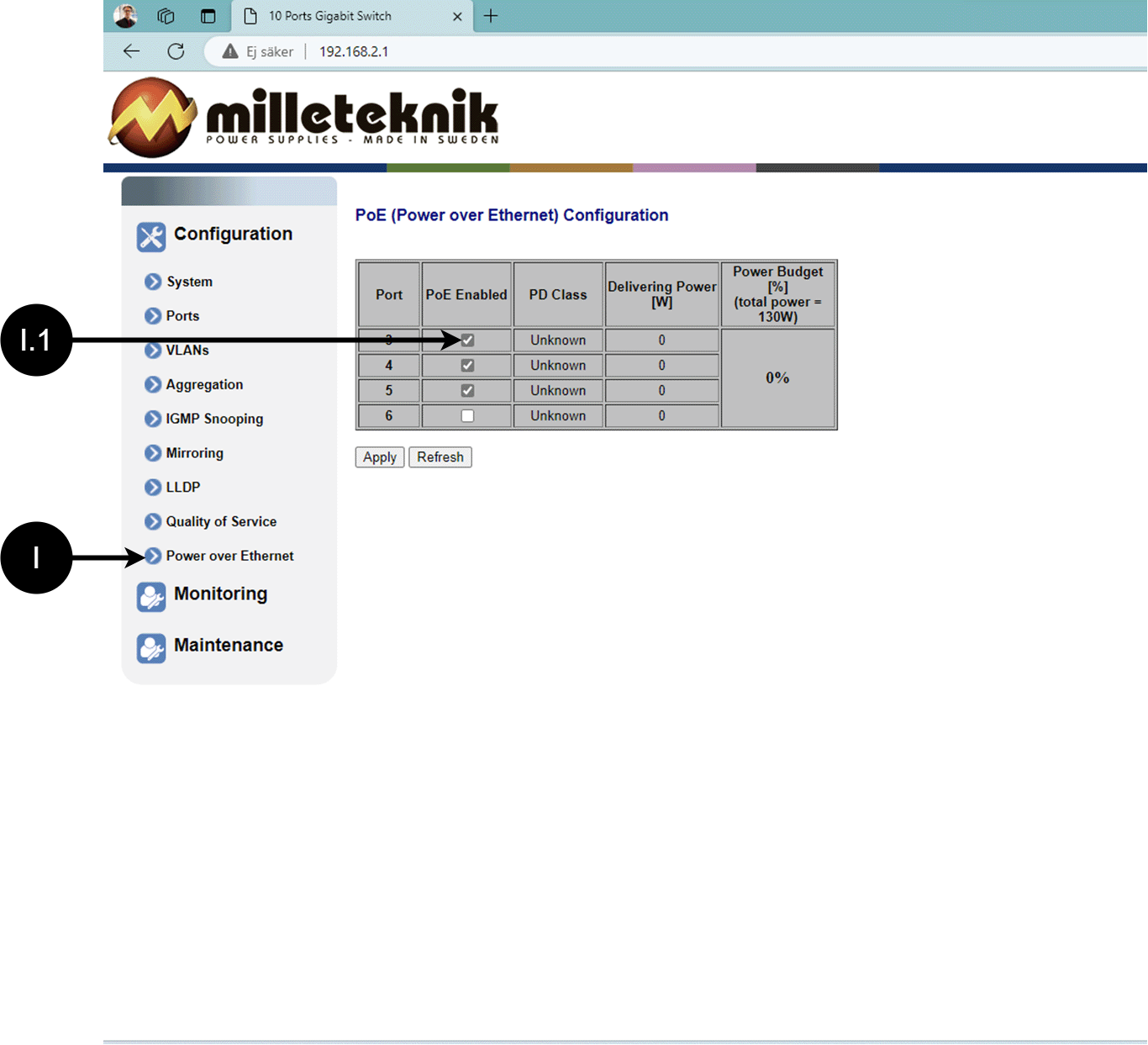

PoE, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
I | Strøm over Ethernet |
I.1 | Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer. |
Overvåking

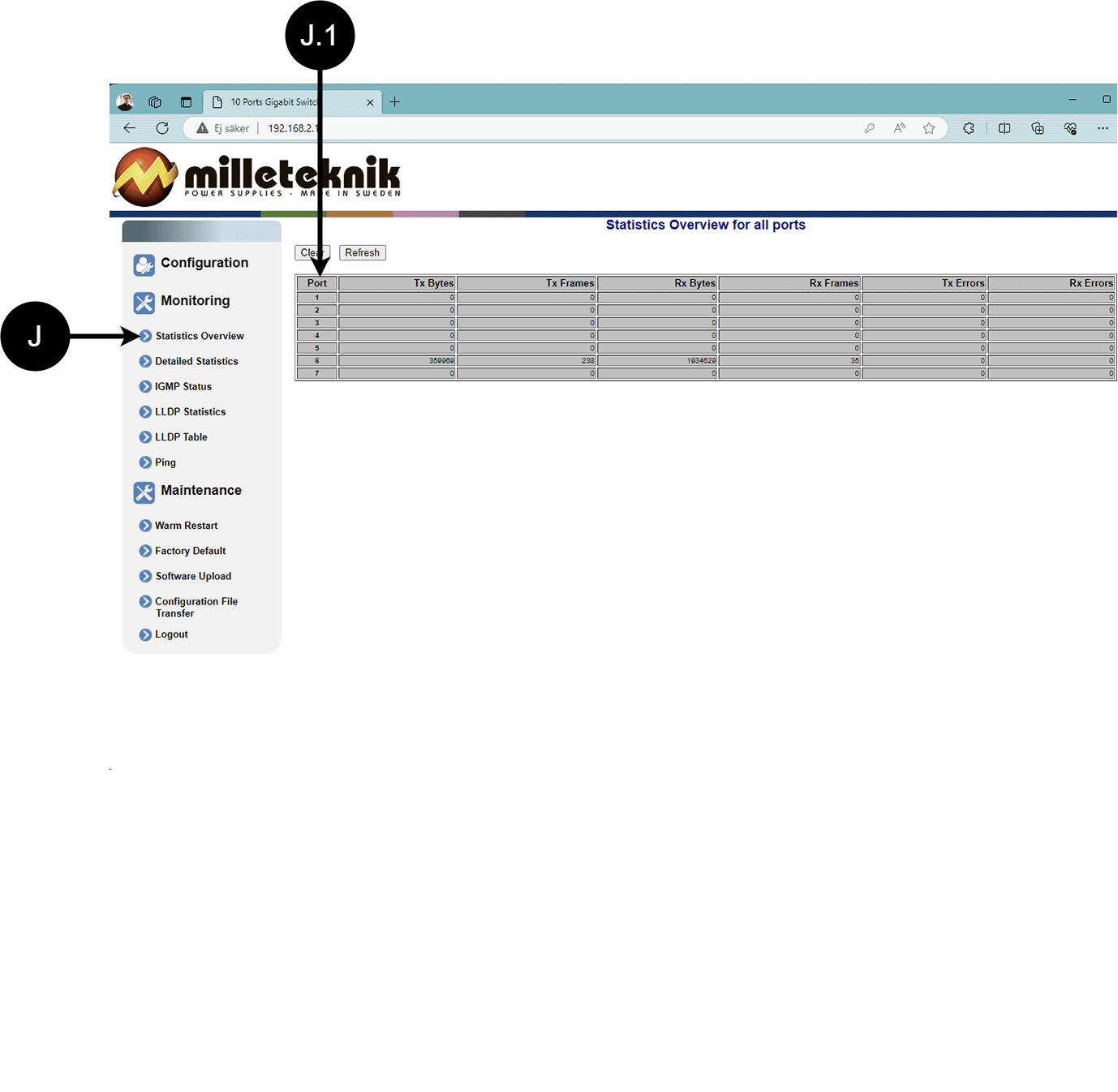

Statistikk, oversikt
Bokstav, tall | Forklaring |
|---|---|
J | Statistikk, oversikt |
J.1 | Trafikk per havn. |

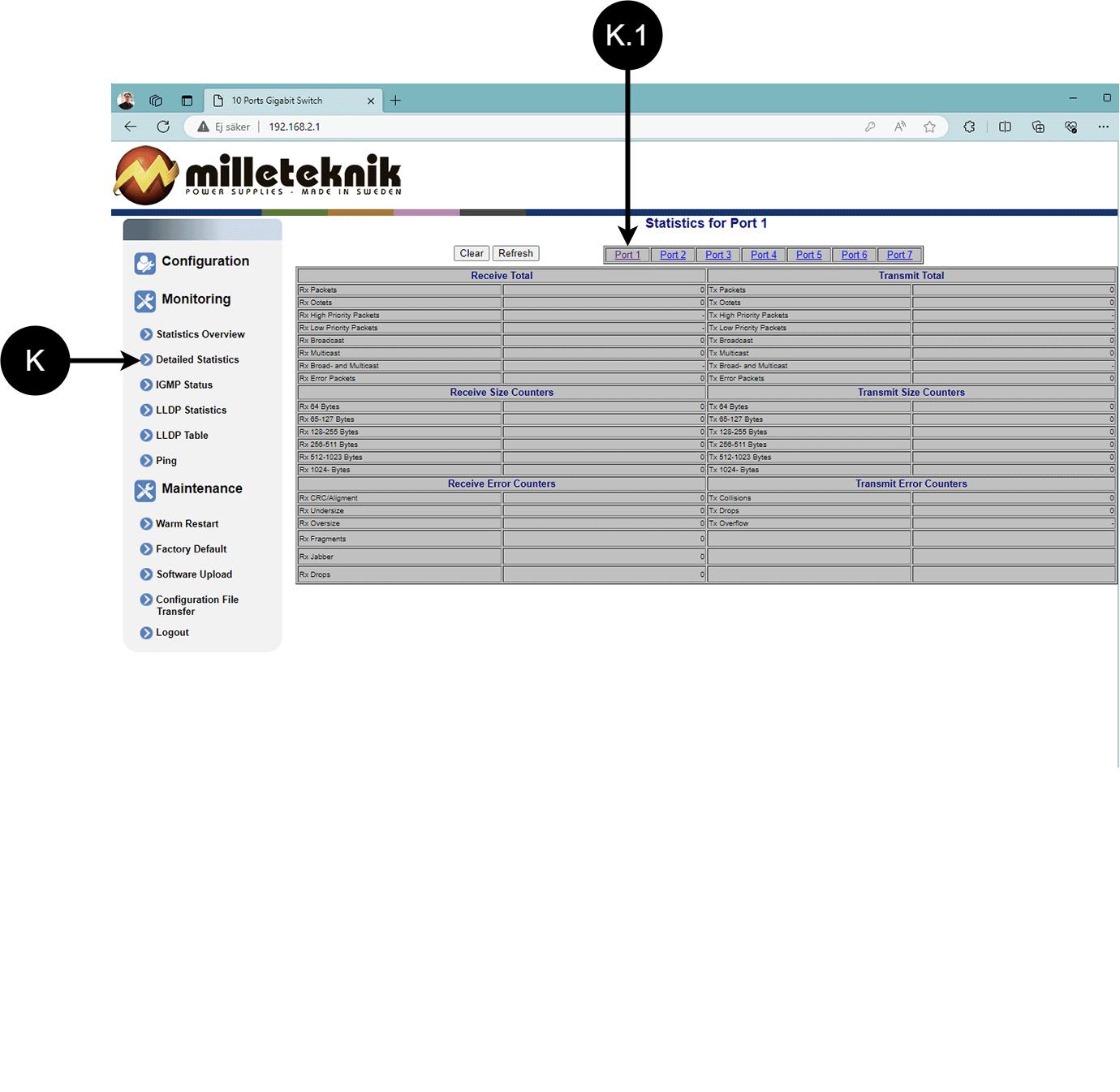

Statistikk, detaljert
Bokstav, tall | Forklaring |
|---|---|
K | Detaljert statistikk |
K.1 | Velg port du vil ha statistikk for. |
IGMP-status
L: Status for IGMP

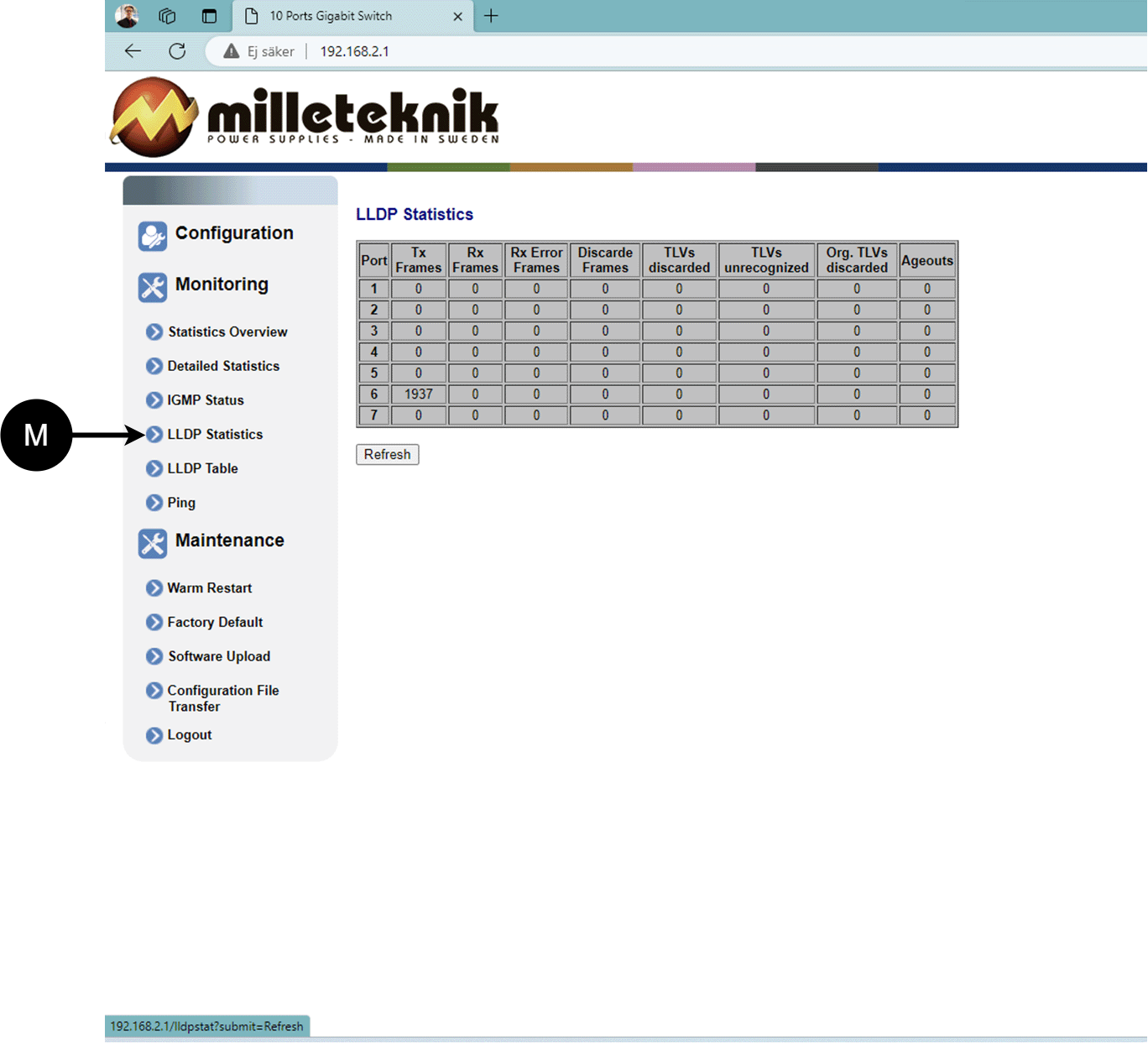

LLDP-statistikk
M: LLDP-statistikk
LLDP-tabell
N: LLDP-oversikt.
Ping
Bokstav, tall | Forklaring |
|---|---|
O | Ping |
O.1 | Skriv inn adresse for å teste tilkobling og responstid. |
Vedlikehold
Start på nytt
Advarsel
Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
P | Starter PoE-bryteren på nytt. |
S.1 | Velg "Ja" for å starte bryteren på nytt. |
Fabrikkinnstilt
Advarsel
Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.
Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.
Viktig
Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare
Bokstav, tall | Forklaring |
|---|---|
Q | Tilbakestill PoE-bryteren til fabrikk. |
Q.1 | Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk. |
Last opp ny programvare
Advarsel
Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.
Bokstav, tall | Forklaring |
|---|---|
R | Last opp ny programvare til Switch. |
R.1 | Naviger til stedet på datamaskinen der du lagret filen. |
R.2 | Klikk "Last opp" for å laste opp programvaren. |
Last og lagre konfigurasjonsfilen
Bokstav, tall | Forklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Last opp eller last ned bryterens konfigurasjon. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Velg ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Last opp ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Last ned konfigurasjonsfilen til datamaskinen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logg ut
T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-08
Distribusjon - hvordan starte enheten
Fare
Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.
Koble til last.
Koble til batterier.
Koble til nettspenningen.
Koble til nettspenningen.
Vedlikehold
Systemet, med unntak av vifter og batterier, er vedlikeholdsfritt. Sjekk fansen årlig. Viften skal rotere jevnt uten støy. Rengjør viften fra støv og smuss. Viften skal byttes ut hvis den ikke roterer jevnt eller er så skitten at den ikke kan rengjøres helt. Hvis viften ikke fungerer bra, vil luftstrømmen i enheten bli hindret, noe som resulterer i at varmen vil øke i huset, det vil føre til forringelse av batterilevetiden, og dermed vil utskiftningsintervallet for batterier bli betydelig forkortet
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
PoE produktblad / tekniske data
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PoE-styrt 4p 24V 5A UT S | PL02P30024P050P-UTS | 51 731 57 |
Beskrivelse
Utendørs PoE strømforsyning, 24 V, 5 A, med plass til to 14 Ah batterier.
Bruksområde
Strømforsyning med reservestrøm for å drive PoE-enheter som overvåkingskameraer, 3-5G rutere og har 24 V utgang for å kunne drive andre alarmkomponenter. Fjernovervåking og kontroll av PoE-porter er mulig. Batteriene er plassert i en oppvarmet, termostatstyrt og isolert del av kabinettet.
Strømforsyning til PoE-enheter som overvåkningskameraer og andre PoE-drevne enheter.
Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Vanlige bruksområder
Støtter IP-kameraer, lesere, dørsentre og andre nettverkssikkerhetsenheter
Strøm- og datadistribusjon over en enkelt nettverkskabel for forenklet installasjon.
Brukes til å drive IP-baserte tilgangssystemer der både data og strøm går gjennom nettverksskap.
Teknisk beskrivelse
Inneholder en 4-ports administrert Gbit PoE+-svitsj med 30,8 W per port, totalt 150 W inkludert batterilading. Kan administreres over VPN[1] for kontroll og statusovervåking inkludert strømforbruk per port. Utstyrt med totalalarm og 24V utgang fra backup for drift av annet utstyr. Termostatstyrt, isolert rom for batterier og temperatursensor for beskyttelse mot overlading. Fungerer i temperaturer fra -15°C til +35°C, IP65-klassifisert. Forberedt for montering på stang og forberedt for loggerfunksjon for innsamling av data.
Spenning, strøm og effekt
Forsyningsspenning: 230 V AC - 240 V AC, 47 Hz - 63 Hz.
Last utganger
PoE-svitsj kan drive belastning til PoE-enheter og hovedkort kan drive en (1) 24V belastningsutgang for å drive andre applikasjoner.
Alarm
Alarmer gis for: Forsinket strømbruddsalarm eller lav batterispenning, frakoblede batterier, sikringssvikt og overlading av batterier.
Alarm over RJ-45, se manual for alarmer som PoE-bryteren kan gi.
Beskyttelse
Beskyttelse mot overbelastning, overspenning, overtemperatur, kortslutning og dyp utladning.
Sikringer
Nettsikring:
Batterisikring:
Batteri og batteritype
Batteritype: 12 V, AGM blybatteri, vedlikeholdsfritt. Batteristørrelser må ikke blandes.[2].
To 7,2 Ah batterier.
Driftstid ved batteridrift
Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Innkapsling, utførelse
Boks i akrylplast.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
PoE Managed 4p 24V 5A OUT S | 11,45 kg | 12,2 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Omgivelsestemperatur: – 15°C til +35°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | |
Immunity: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Link til tekniske spesifikasjoner
Lenker til manualer og produktark
Du finner manualer og produktark på: www.milleteknik.se QR-koden nedenfor tar deg til produktsiden.
Navn | Dimensjoner | Batterier som passer | lenke |
|---|
Batterier er bare inkludert hvis spesifisert, ellers må batterier kjøpes separat.
Diverse
Forskjellen mellom PoE, PoE+ og PoE++.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-08
