Om detta dokument
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Om
PoE Managed 4p 24V 5A UT S är en strömförsörjning med PoE switch för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus-batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.

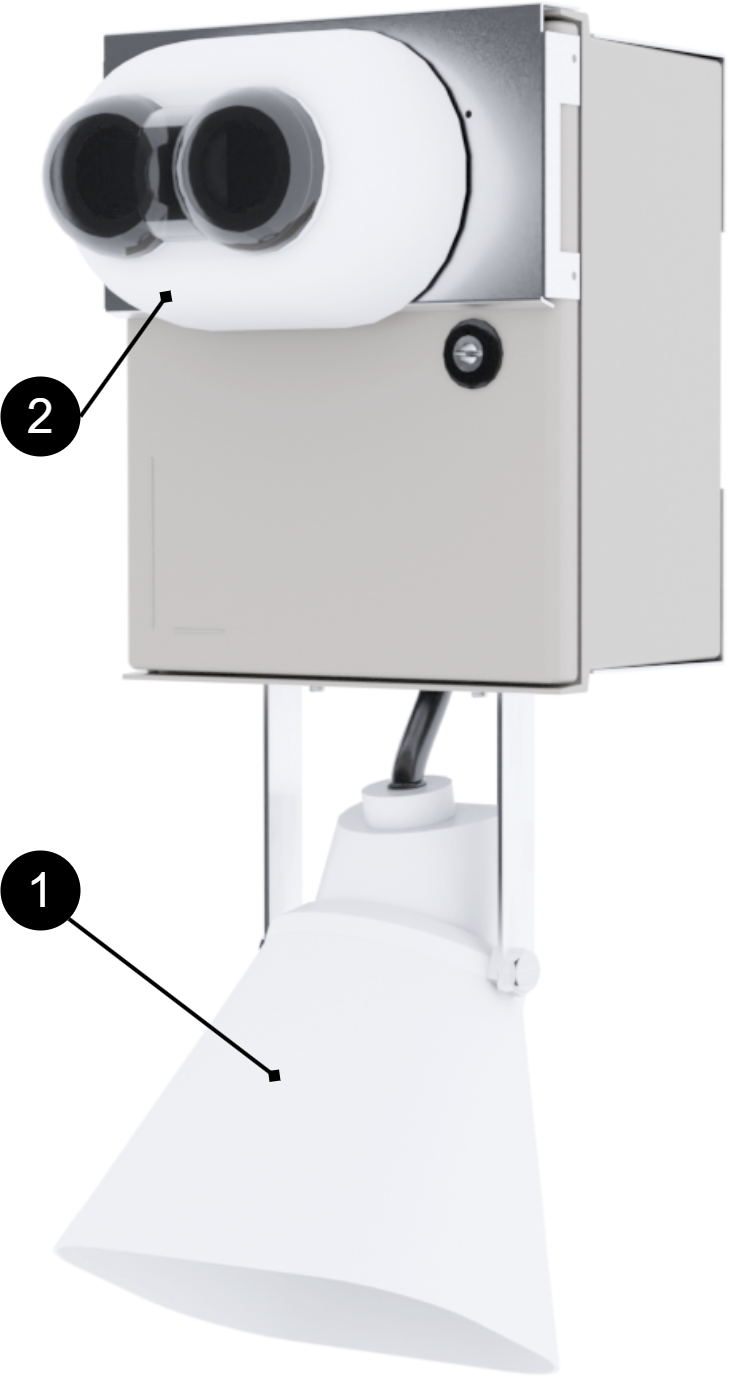

Exempel på anslutna enheter, här en kamera och en högtalare. Notera att högtalare kan sitta monterad på annat sätt och är beroende av konfiguration.

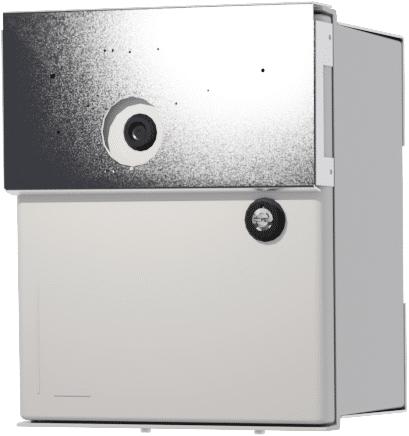

Kapsling
Allmänna monteringsanvisningar
Monteringsalternativ och tillbehör
För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.
Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.
Tillbehör | Kapsling |
|---|---|
Pole Mount Kit for UT S and UT M | UT S och UT M |
Sun Shield Kit | UT S, UT M och UT L |
Montering på stolpe

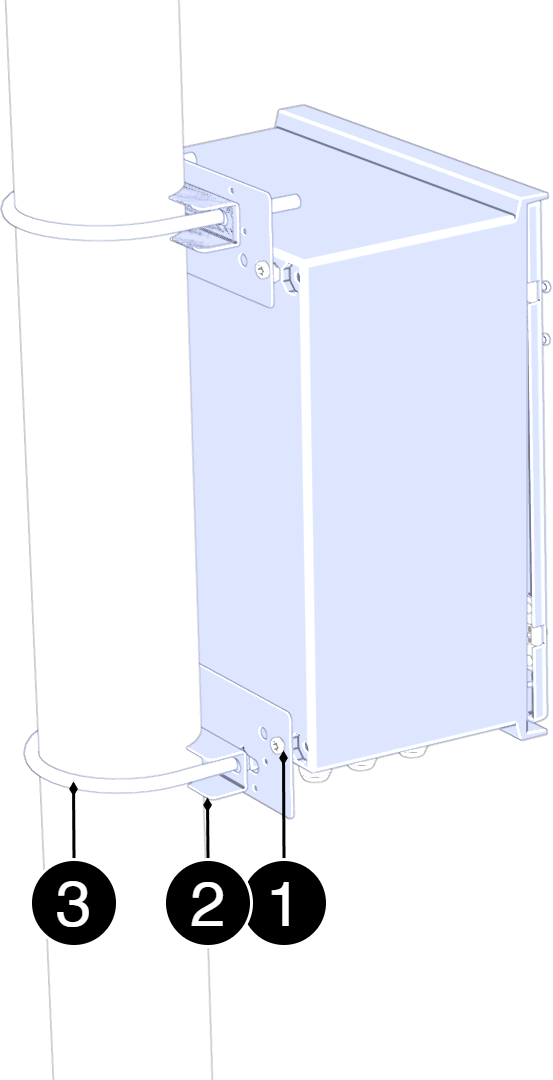

Montering på stolpe. Notera att plåtdetaljer kan skilja sig från levererade.
Se komponentöversikt för skruv, mutter, brickor och distanser.
Nr | Förklaring |
|---|---|
1 | Fästplåt. |
2 | Mothåll. |
3 | U-bult. |
Montera i denna ordningen:
Placera fästplåtarna på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar.
För den nedre U-bulten runt stolpen och genom hålen i mothållet och i den nedre fästplåten. Montera brickor och muttrar. Dra åt lätt.
För den övre U-bulten runt stolpen och genom hålen i mothållet och i den övre fästplåten. Montera brickor och muttrar.
Justera kapslingens läge så att den är i lod och centrerad mot stolpen.
Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna
Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.
Komponentöversikt

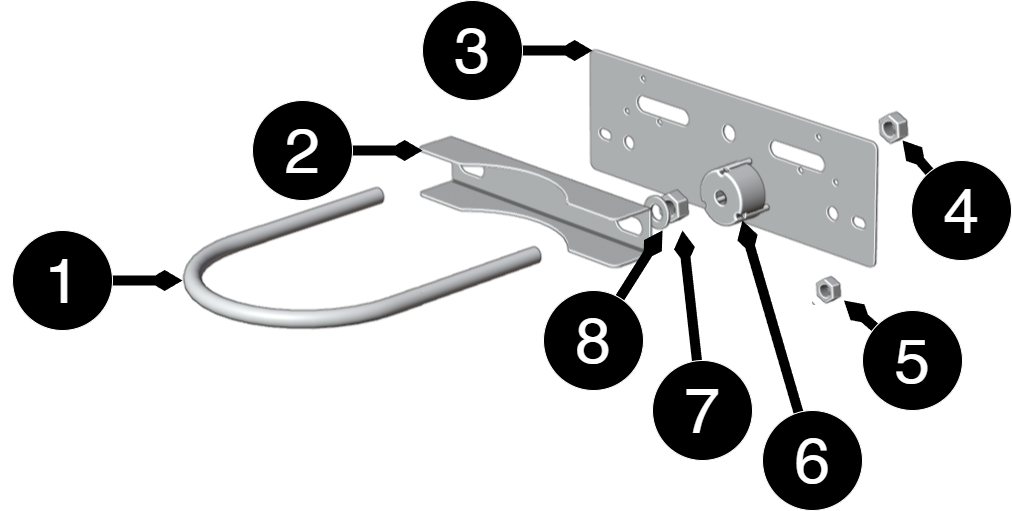

Komponentöversikt:
Nr | Förklaring | Storlek | Antal |
|---|---|---|---|
1 | U-bult | 125 mm | 2 |
2 | Mothåll för U-bult. | - | 2 |
3 | Plåt för fäste i kapsling. | - | 2 |
4,7 | Mutter | M10 | 4 |
5 | Mutter | M6LM | 8 |
6 | Distans | Ø 36 mm, 20 mm djup | 4 |
8 | Bricka | 10 (5x20x2) | 4 |
Komponentöversikt

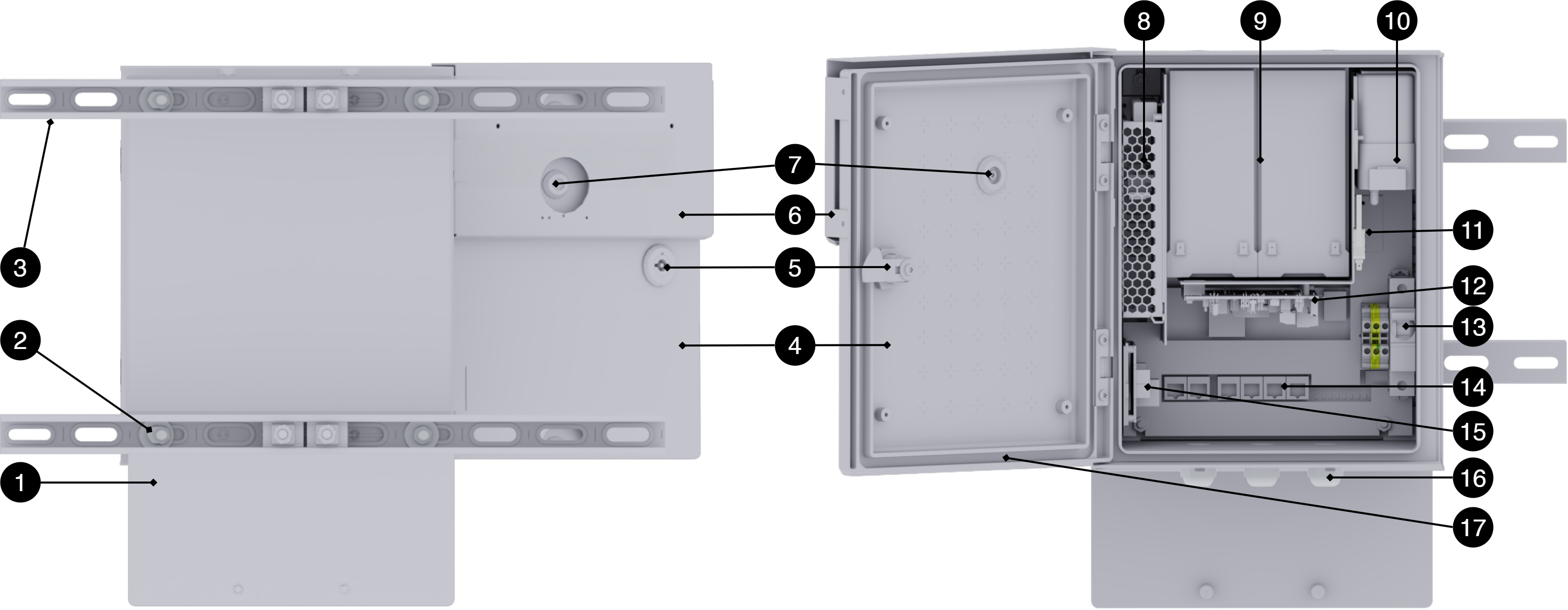

Nr | Förklaring |
|---|---|

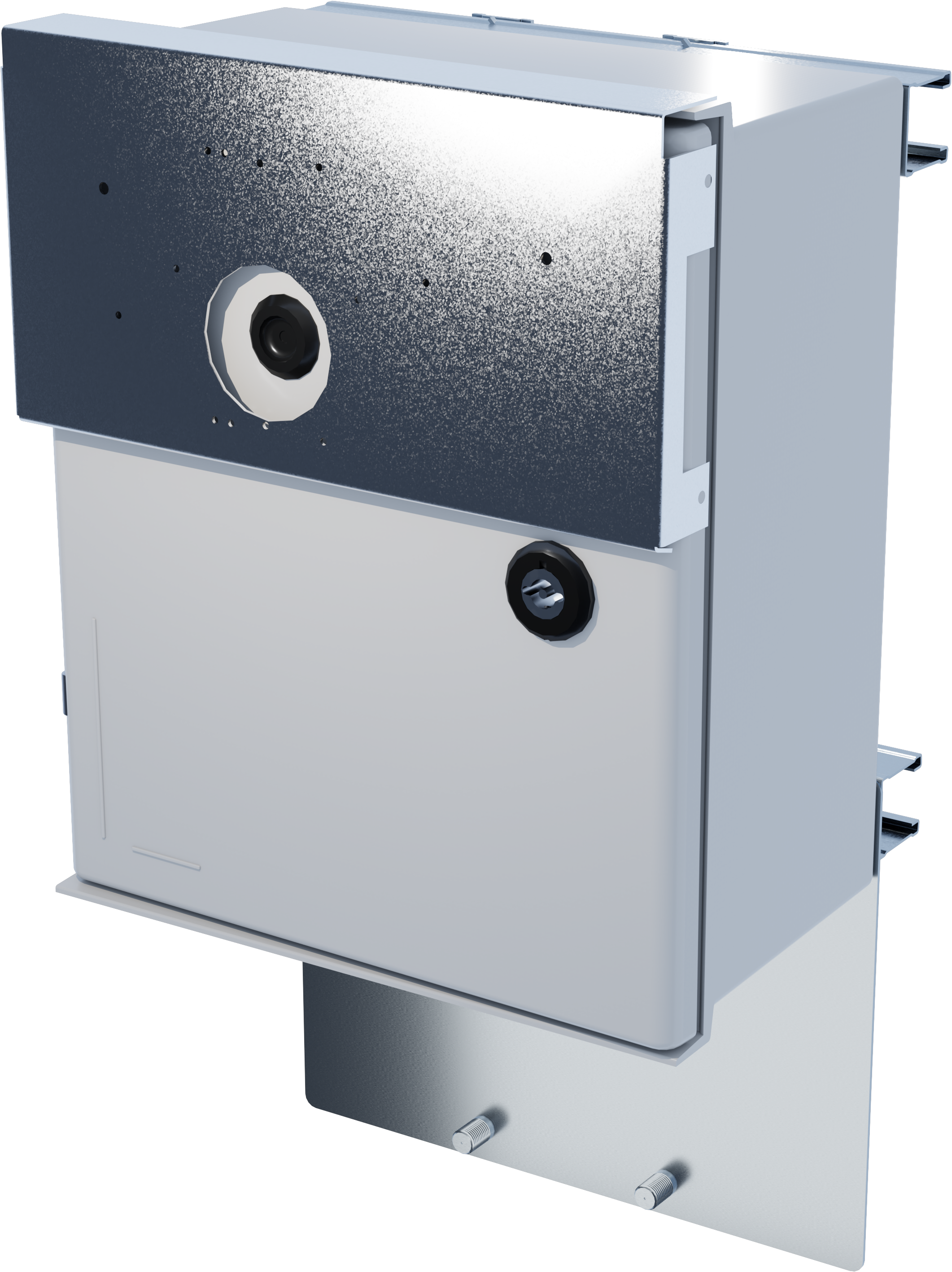

1 | Fäste för montering av kamera, siren, högtalare, etc.. |
2 | Fästskruv och mutter. |
3 | Skena. |
4 | Dörr. |
5 | Lås. |
6 | Fästplåt på dörr för montering av kamera, sirén, högtalare, etc. |
7 | Kabelgenomföring i dörr. |
8 | Nätaggregat. |
9 | Batterier. |
10 | Plats för mobilmodem. |
11 | Styrkort, elektronik. |
12 | Sabotagekontakt. |
13 | Säkring för strömmatning. |
14 | PoE-kort. |
15 | Boostkort för strömmatning till PoE-kort. |
16 | Kabelgenomföringar. |
17 | I dörren sitter värmeslinga och termostatstyrning, (visas inte i bilden). |
Inkoppling av strömmatning

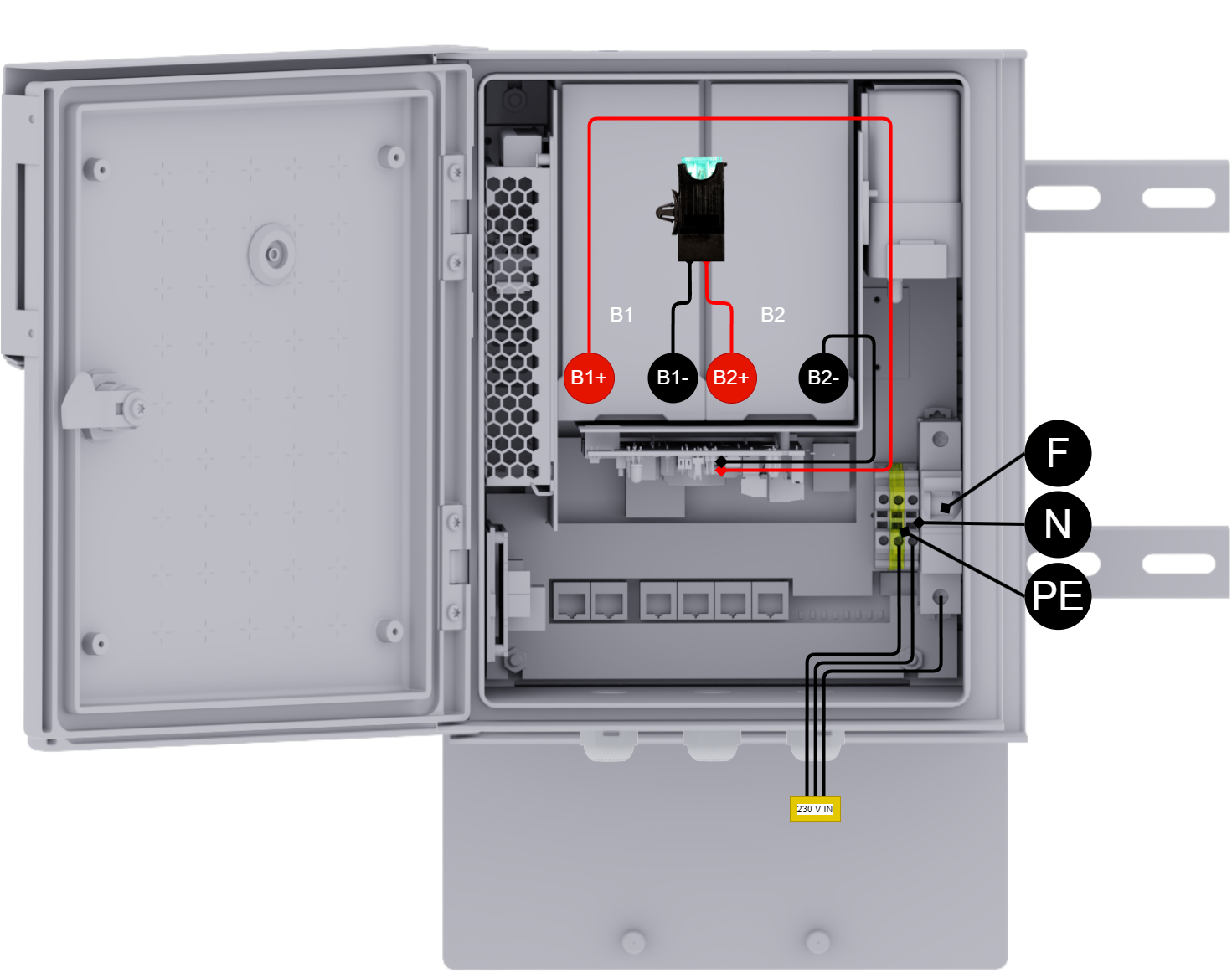

Batterier | Förklaring |
|---|---|
B1+ | Kopplas till styrkort. |
B1- | Kopplas till säkring. |
B2+ | Kopplas till säkring. |
B2- | Kopplas till styrkort. |
Beteckning | Förklaring |
|---|---|
F | Fas |
N | Neutral/Nolla |
PE | Skyddsjord |
230 V IN | Inkommande strömmatning, 230 VAC. |
Hur mjukvara nås i PoE-switch
Hur mjukvaran nås i PoE-switch
Det här avsnittet visar hur du loggar in på switchens konfigurationswebbsida.
För att konfiguera mjukvaran i switchen behöver rätt IP-adress ställas in på datorn.
Åtkomst till switchens mjukvara sker genom en webbläsare, (som: Chrome, Edge, Firefox, med flera).
Följ stegen för att nå switchens inställningar.
Notera
Inställningarna som visas är inställningar för PC, (Windows 7 - Windows 11). Fönster och namn kan variera mellan olika versioner av Windows. Kontakta din IT-leverantör om du behöver hjälp med inställningar i din dator.
Notera
Adress till switchen (fabriksinställning): 192.168.2.1
Lösenord (fabriksinställning): admin
Obs!
IP-adressen i switchen är statisk (fast) och därför måste datorns IP-adress och sub-nät mask vara statiska.
Öppna inställningar och gå till Nätverk och Internet -> Avancerade nätverksinställningar. Öppna fler nätverkskortsalternativ.
Ett fönster för nätverksanslutningar dyker upp och visar alla tillgängliga nätverksanslutningar på datorn. Dubbelklicka på nätverksanslutningen du använder för att ansluta till switchen.
Ethernet-statusfönster dyker upp. Klicka på knappen Egenskaper som visas i figuren nedan.
Dubbelklicka på: Internet Protocol Version 4 (TCP / IPv4).
Ställ in datorns IP-adress och subnätmask som visas i figuren nedan. Som standard är switchens IP-adress 192.168.2.1. Du kan ställa in vilken (på datorn) ledig IP-adress som helst så länge den inte är densamma som din switchs IP-adress och ligger i samma nätverkssegment som din switchs IP-adress. Tryck på OK för att tillämpa de TCP/IPv4-inställningar du just gjort. Nu kan du ansluta till din switch med en webbläsare (Chrome, Edge eller Firefox).
Anslut en RJ-45 kabel mellan dator och PoE-switchen.
Logga in på Switchen
Notera
Adress till switchen (fabriksinställning): 192.168.2.1
Lösenord (fabriksinställning): admin
Notera
Får du en varning om att sidan inte är säker/anslutningen inte är privat, klicka på "avancerat" och sedan "fortsätt".
Starta webbläsaren på din dator.
Inloggning på PoE-switch.
Tabell 7. Logga in på switchen.Nummer
Förklaring
1
IP-adress till PoE-switchen: 192.168.2.1
2
Lösenord: admin
3
Klicka på Apply för att spara.
4
Meny i PoE-switchen
Konfiguration
System, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
A | PoE-switchens sida för systemkonfiguration |
A.1 | Kryssa i här om du skall använda DHCP, se varning nedan. |
A.2 | Ändrar det fabriksinställda lösenordet, (admin). |
A.3 | Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna. |
Portar, konfiguration
Bokstav, nummer | Förklaring |
|---|---|

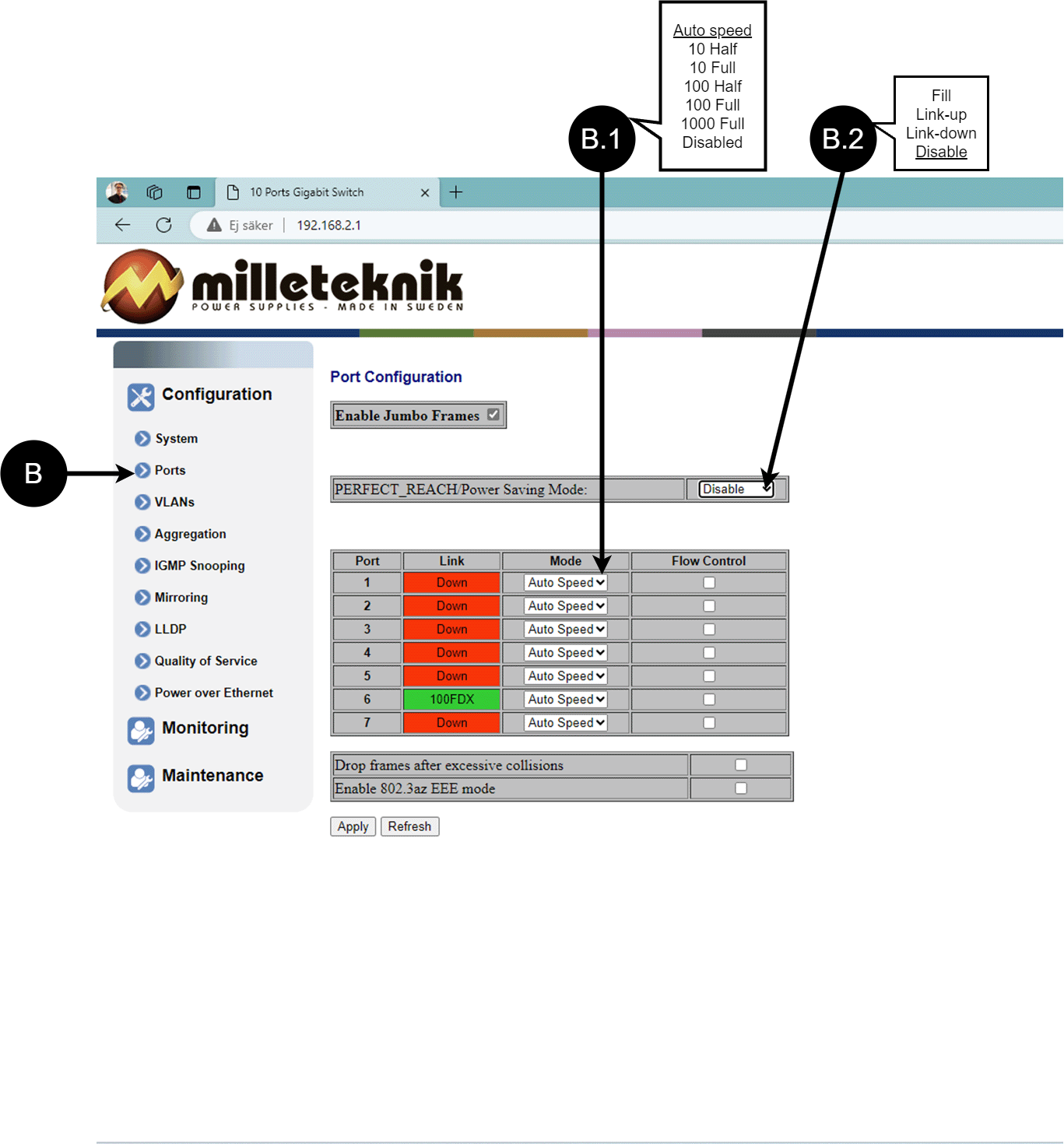

B | Portar |
B.1 | Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar. |
B.2 | Denna inställning behöver normalt inte ändras. |
VLAN, konfiguration
C: Konfiguration av Viruellt LAN.
Aggregation, konfiguration

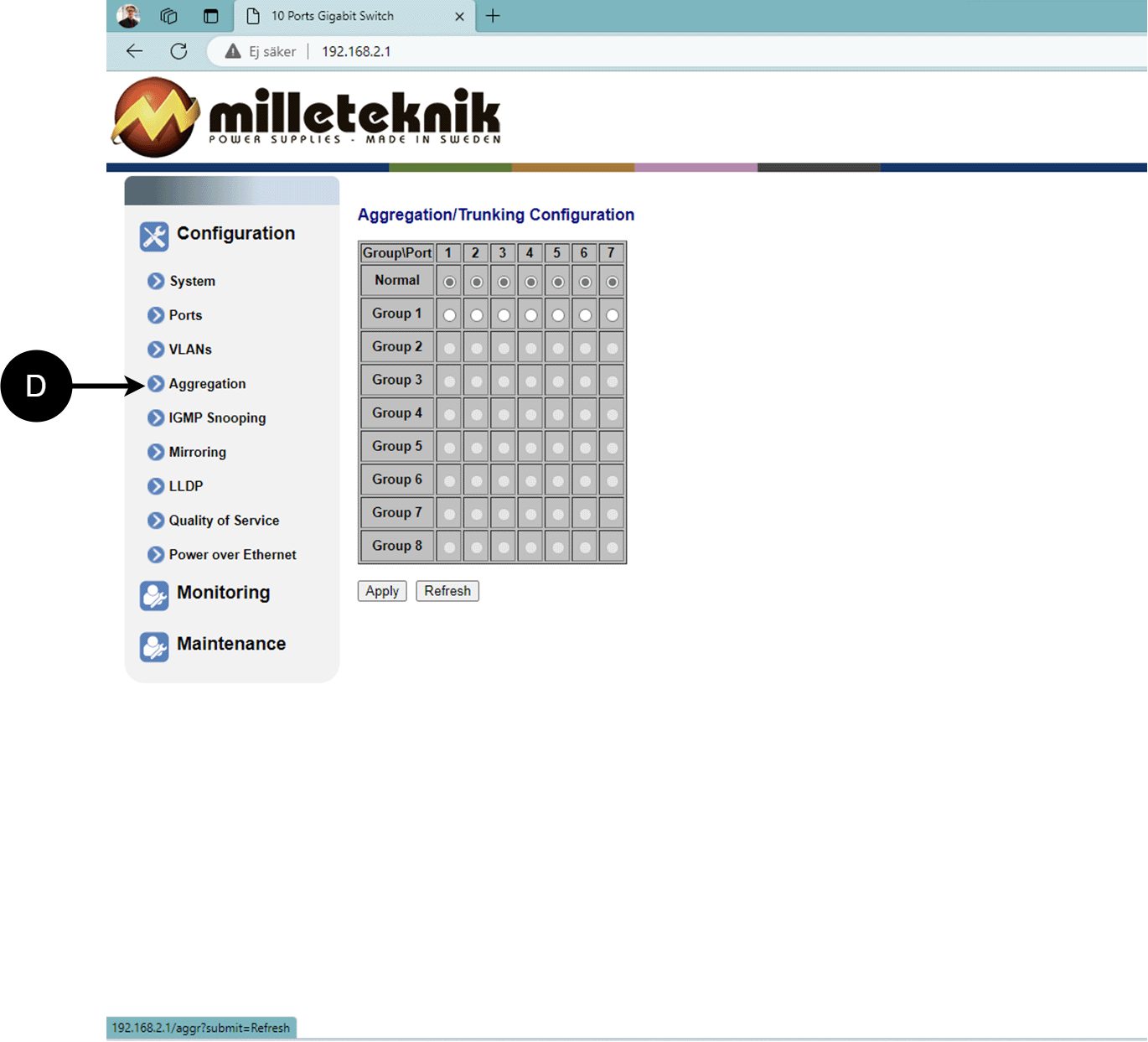

D: Lastbalansering mellan portarna.
IGMP Snooping, konfiguration

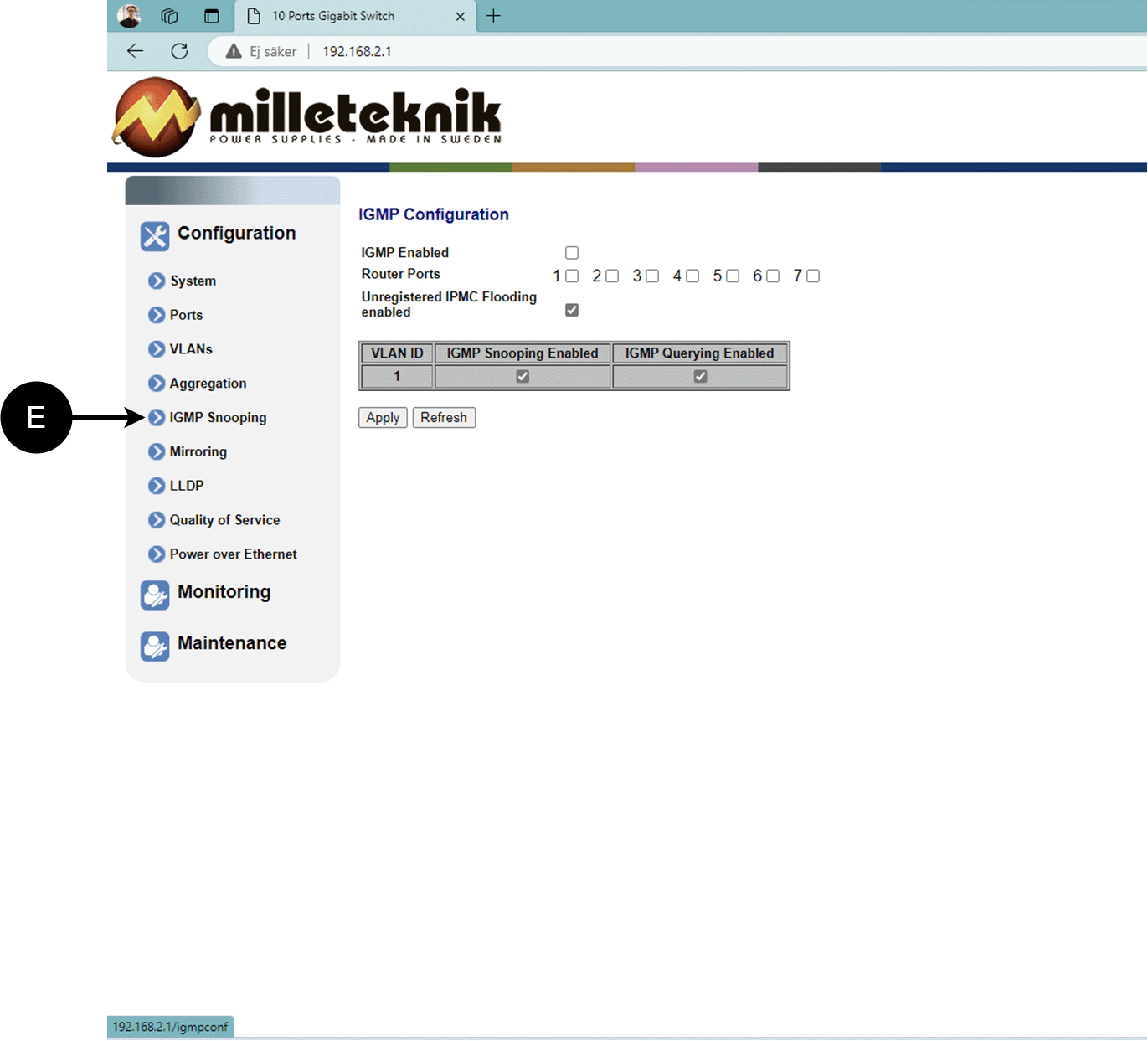

E: Omkopplare som styr mottagningen.
Mirroring, konfiguration

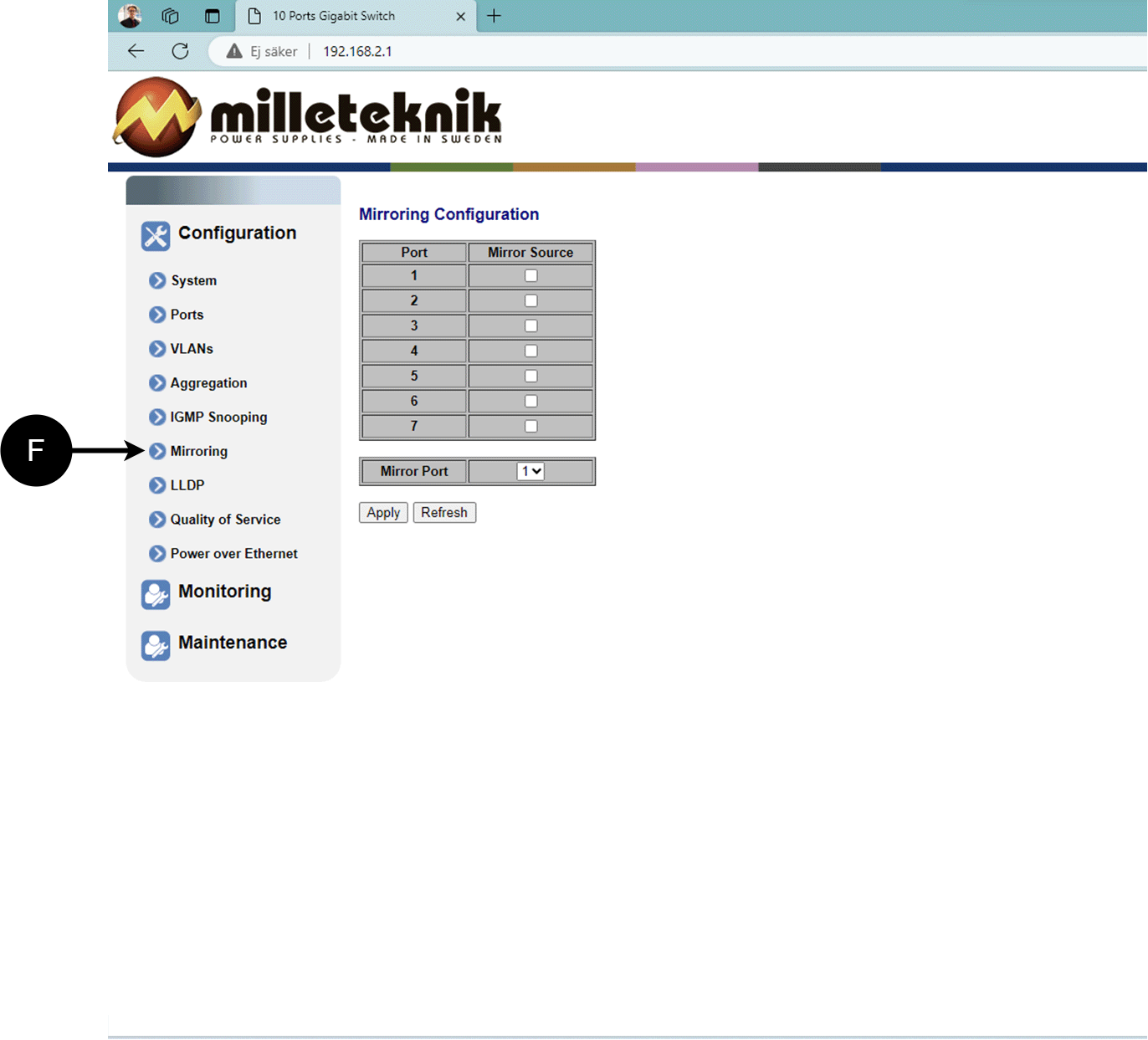

F: Spegling av portar.
LLDP, konfiguration
Bokstav, nummer | Förklaring |
|---|---|

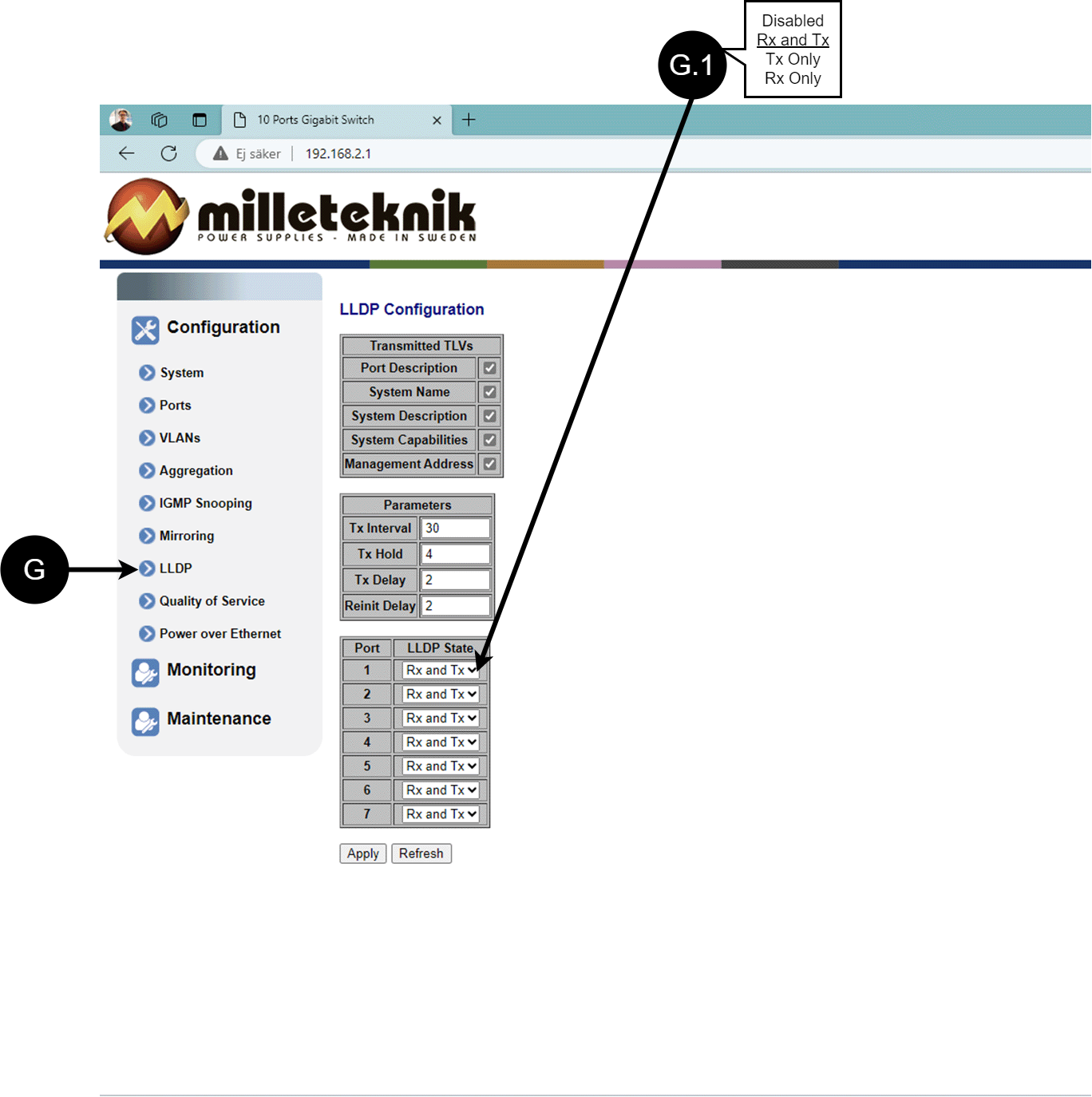

G | LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi. |
G.1 | RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter. |
QoS, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
H | QoS ger olika nätverkstrafik olika prioritet, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat. |
H.1 | Ställer om QoS är aktivt. |
PoE, konfiguration
Bokstav, nummer | Förklaring |
|---|---|

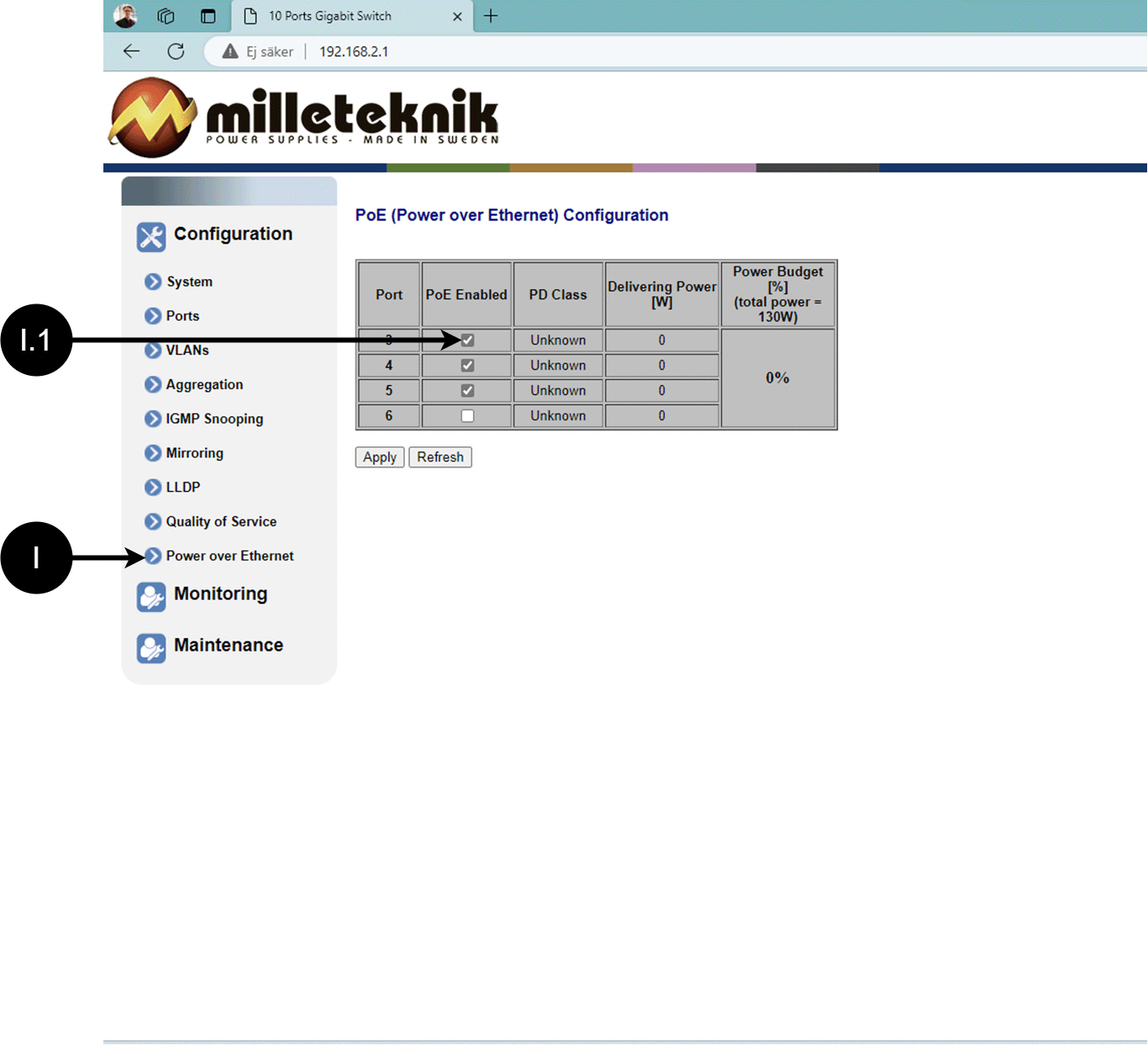

I | Power over Ethernet |
I.1 | Slår på eller av PoE funktion/port. Kom ihåg att trycka "Apply" för att spara ändringar. |
Övervakning
Statistik, översikt
Bokstav, nummer | Förklaring |
|---|---|

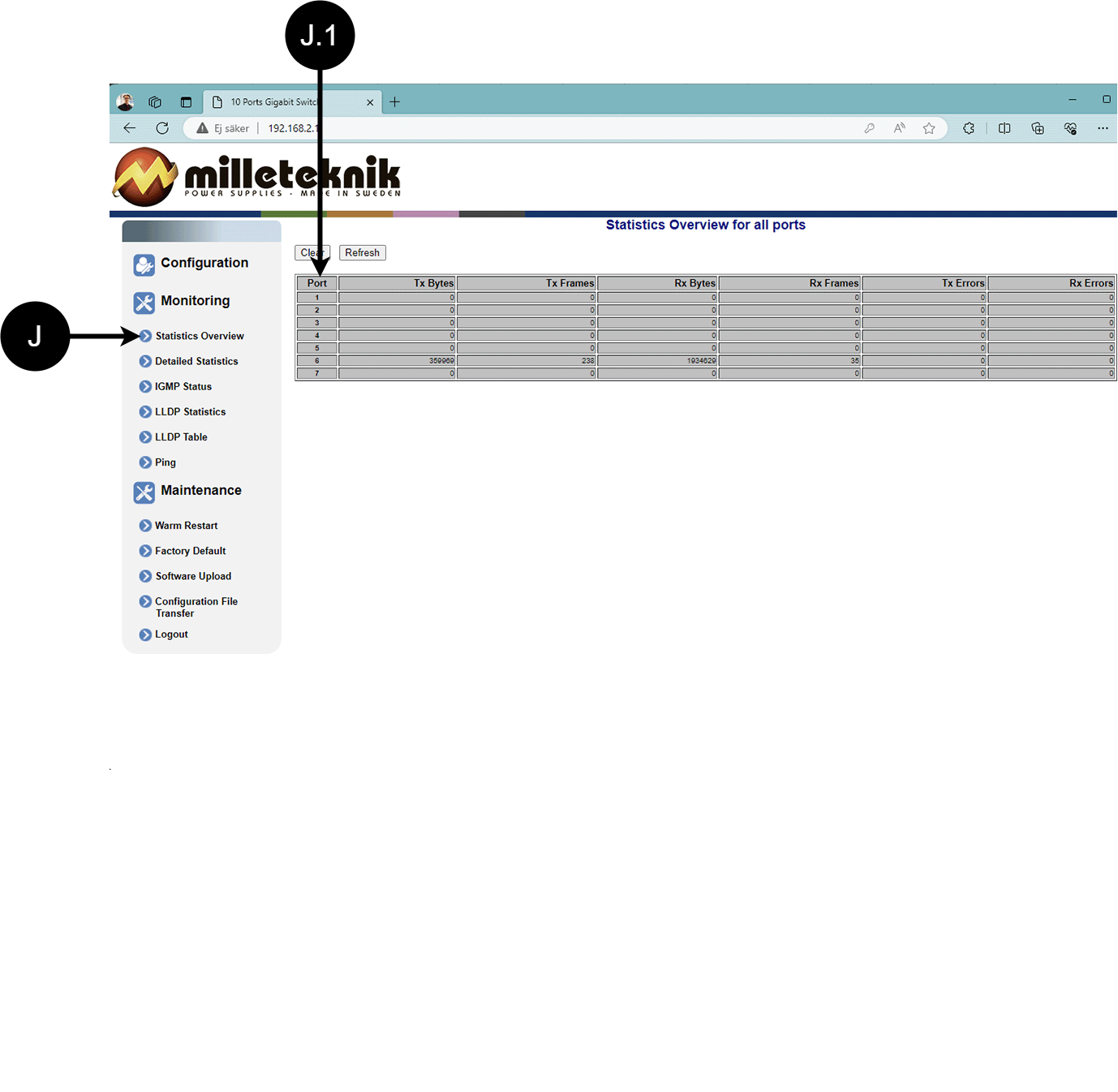

J | Statistik, översikt |
J.1 | Trafik per port. |
Statistik, detaljerad
Bokstav, nummer | Förklaring |
|---|---|

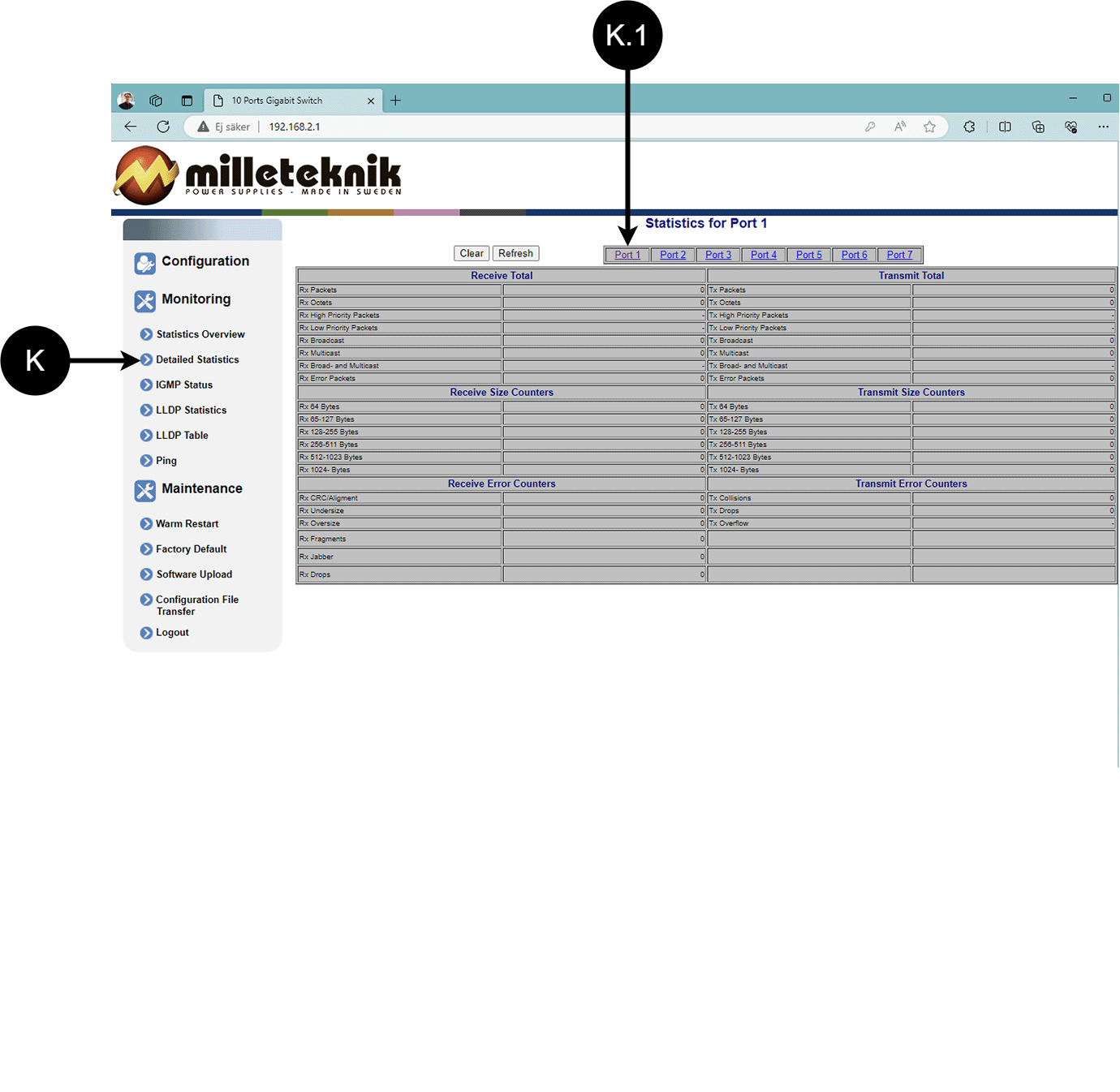

K | Detaljerad statistik |
K.1 | Välj port som du vill ha statistik för. |
IGMP status
L: Status för IGMP
LLDP statistik

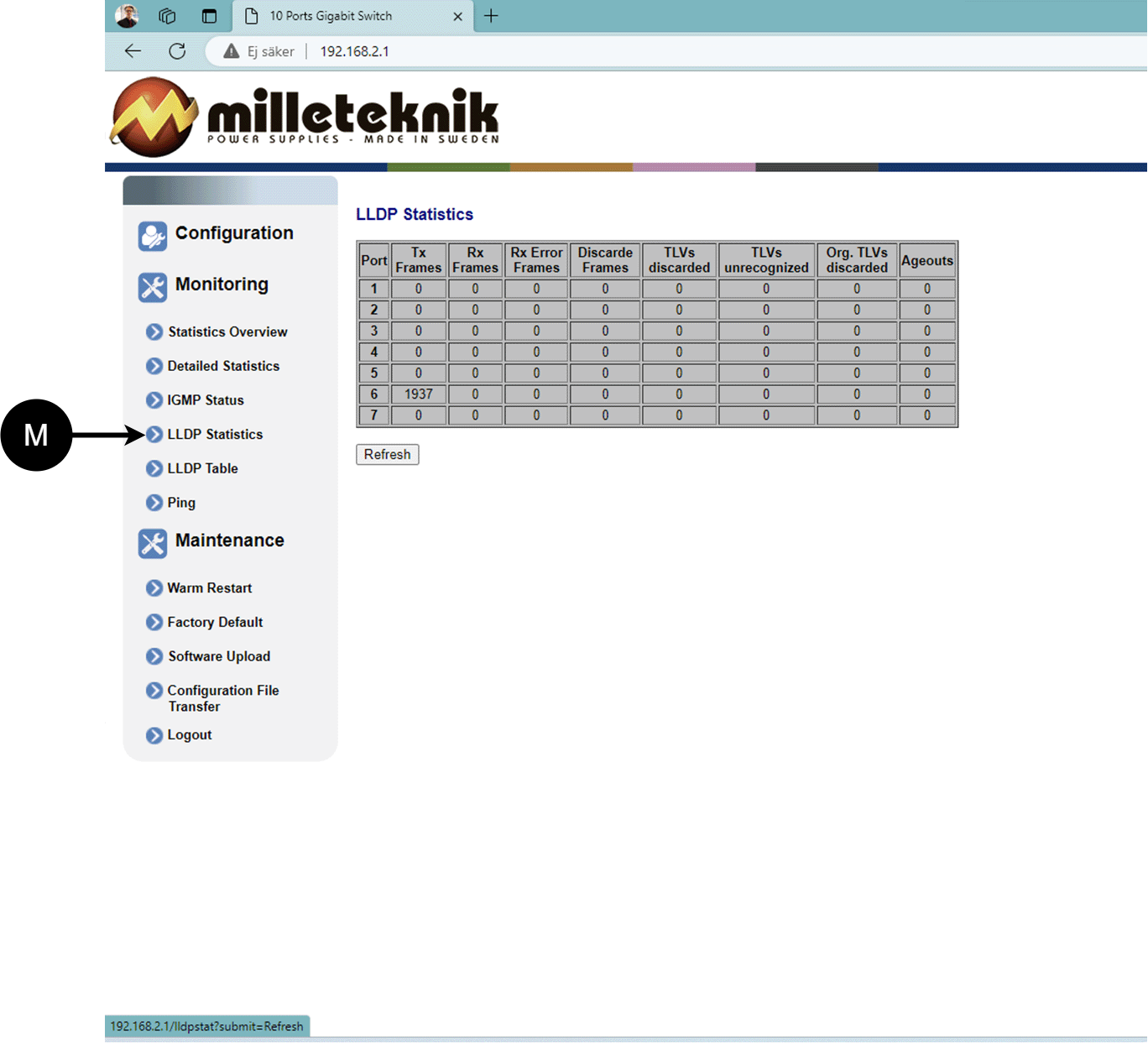

M: LLDP statistik
LLDP table
N: LLDP översikt.
Ping
Bokstav, nummer | Förklaring |
|---|---|
O | Ping |
O.1 | Ange adress för att testa anslutningen och svarstiden. |
Underhåll
Omstart
Varning
Omstart görs av PoE-switch, batteribackup startas inte om. Vid omstart kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Bokstav, nummer | Förklaring |
|---|---|
P | Omstart av PoE-switchen. |
P.1 | Välj "Yes" för att starta om switchen. |
Fabriksåterställning
Varning
Fabriksåterställning görs av PoE-switch. Batteribackup återställs inte. Vid återställning kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Fabriksåterställning av switchen kan endast göras från mjukvarans (detta) gränssnitt.
Rekommendation: Behåll IP-adress 192.168.2.1 och notera lösenord.
Viktigt
Vid fabriksåterställning försvinner alla inställningar, även IP-inställningar. Spara konfiguration innan du fabriksåterställer. Se Ladda upp ny mjukvara
Bokstav, nummer | Förklaring |
|---|---|
Q | Fabriksåterställ PoE-switchen. |
Q.1 | Välj "Yes" för att fabriksåterställa PoE-switchen. |
Ladda upp ny mjukvara
Varning
Använd enbart mjukvara du fått av Milletekniks support. Milleteknik tar inget ansvar för mjukvara eller följder som skada på enhet eller kringutrusning eller annan skada som kan uppstå av uppladdning av ej godkänd mjukvara.
Bokstav, nummer | Förklaring |
|---|---|
R | Ladda upp ny mjukvara till Switchen. |
R.1 | Navigera till platsen på datorn där du sparat filen. |
R.2 | Klicka på "Upload" för att ladda upp mjukvaran. |
Ladda och spara konfigurationsfil
Bokstav, nummer | Förklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Ladda upp eller ner switchens konfiguration. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Välj ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Ladda upp ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Ladda ner konfigurationsfil till dator[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyare windowsdatorer tillåter inte att *.cfg-filer laddas ner utan extra godkännande i webbläsaren vid nedladdning. Det kan hända att antivirusprogram rensar bort filen vid nedladdning. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logga ut
T: Logga ut från switchen. Detta påverkar inte driften av switchen.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-08
Driftsättning - hur enheten skall startas
Fara
Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.
Anslut last.
Anslut batterier.
Anslut nätspänning.
Koppla in nätspänning.
Underhåll
Systemet, med undantag för fläktar och batterier, är underhållsfritt. Kontrollera fläktar årligen. Fläkt skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkt skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkt inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen det leder till att batterilivslängd försämras och därmed att bytesintervall på batterier avsevärt förkortas.
Produktblad - strömförsörjning / batteribackup
Produktblad
PoE
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE Managed 4p 24V 5A UT S | PL02P30024P050P-UTS | 51 731 57 |
Beskrivning
Utomhus PoE strömförsörjning, 24 V, 5 A, med plats för två 7,2 Ah batterier.
Om
Strömförsörjning med reservkraft för att driva PoE-enheter såsom övervakningskameror. 4G-5G router från Telenor En 24 V utgång för att kunna driva andra larmkomponenter eller stora PTZ-kameror. Fjärrövervakning och styrning av PoE-portar är möjligt. Batterier sitter i uppvärmd, termostatstyrd, isolerad del av kapsling.
Strömförsörjning för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter.
Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
Vanliga användningsområden
Försörjer IP-kameror, läsare, dörrcentraler och andra nätverksanslutna säkerhetsenheter
Ström- och datadistribution över en och samma nätverkskabel för förenklad installation.
Används för att strömförsörja IP-baserade passersystem där både data och kraft går via nätverkskabe.
Teknisk beskrivning
Innehåller en 4-portars managed Gbit PoE+ switch med 30,8W per port, totalt 150W inklusive batteriåterladdning. Kan hanteras över VPN[1] för kontroll och statusövervakning inklusive effektförbrukning per port. Utrustad med summalarm och nätavbrottslarm och en 24 V utgång från backupen för drift av annan utrustning. Termostatstyrd värmekabel. Isolerat utrymme för batterier och temperaturgivare för skydd mot överladdning. Fungerar i temperaturer från -15°C till +35°C, IP65-klassad. Förberedd för montering på stolpe med fäste för kameror eller högtalare / siren. Förberedd för loggerfunktion för insamling av data.
Spänning, ström och effekt
Matningsspänning: 230 V AC +/- 10%, 47 Hz- 63 Hz.
Lastutgångar
PoE-switch kan driva last till PoE-enheter och moderkort kan driva en (1) 24 V lastutgång för att driva andra applikationer. Kablage finns förberett för installation av tillval.
Larm
Larm ges för: Fördröjt nätavbrottslarm eller låg batterispänning, bortkopplade batterier, säkringsfel överladdning och åldring av batterier.
Larm över RJ-45, se manual för larm som PoE-switch kan ge.
Skydd
Skydd mot överbelastning, överspänning, övertemperatur, kortslutning och djupurladdning.
Säkringar
Elnätssäkring: 2,5 A.
Batterisäkring: 16 A och 30 A.
Batteri och batterityp
Batterityp: 12 V, AGM blysyra batteri, underhållsfritt. [3].
Två 7,2 Ah batterier. Batterier ingår.
Reservdrifttid vid batteridrift
Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kapsling, utförande
Låda i glasfiberarmerad akrylplast.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
PoE Managed 4p 24V 5A UT S | 11,45 kg | 12,2 kg |
Installationskrav
Enheten är avsedd för fast installation. Omgivningstemperatur: -15°C till +35°C.
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Emissioner: | |||||||||||||||||||||||||||||||||||||||||||||||||
Immunitet: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Manualer och produktblad
QR-kod till produktsida med mer information som manualer och produktblad.
Namn | Mått | Batterier som får plats | Länk |
|---|
Batterier ingår bara om det anges, annars behöver batterier köpas separat.
Övrigt
Skillnaden på PoE, PoE+ och PoE++.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-08
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
