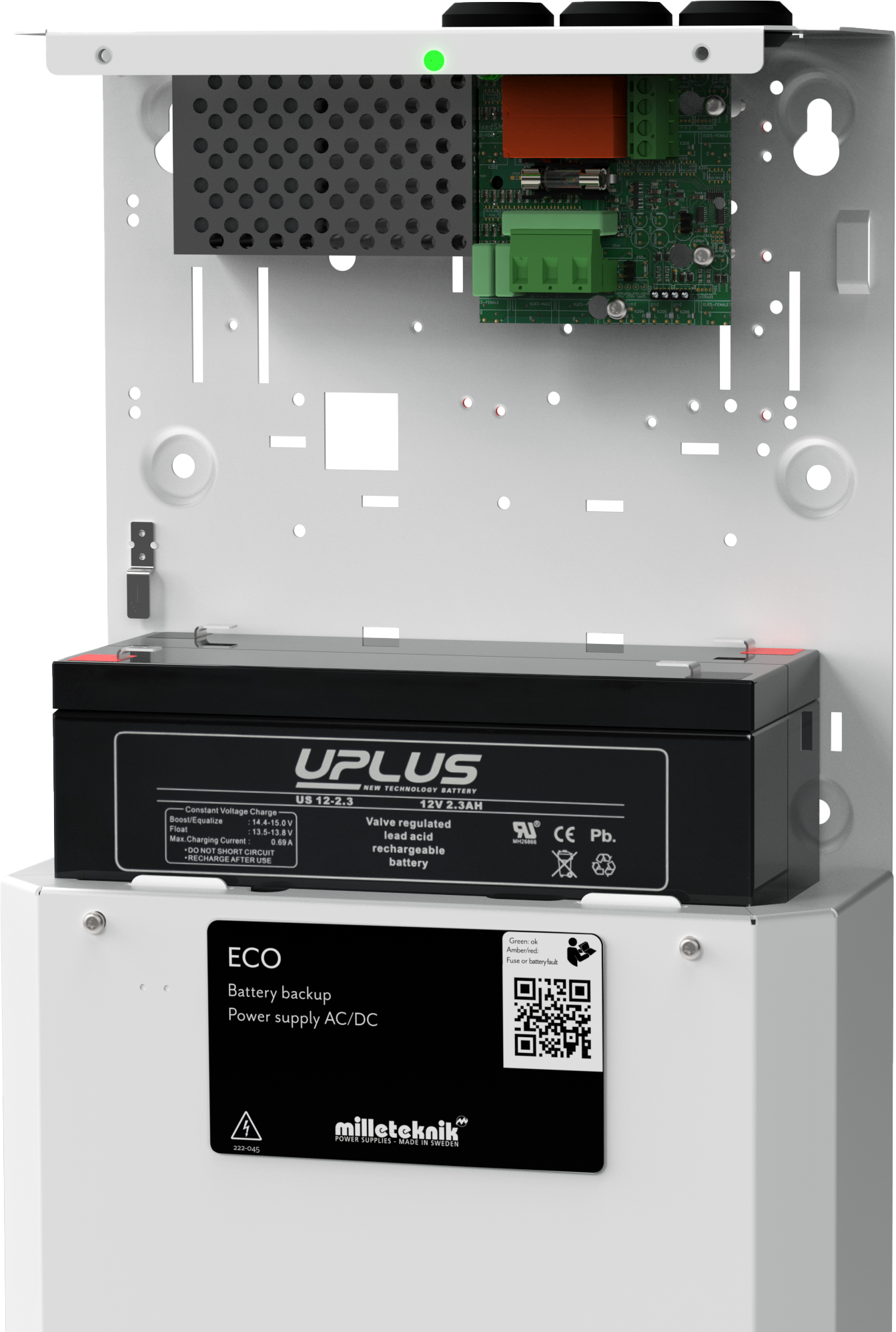

Tietoja

ECO 24V 1A S on joustava akkuvarmistuslaite käytettäväksi kuormien hallinnassa, jotka vaativat yksinkertaisen ja luotettavan akkuvarmistuksen.

Tuotteen tunnistus

Taulu 1. Nimikeke, tuotenumero ja sähkönumero

Nimikeke

Tuotenumero

sähkönumero

ECO 24V 1 A S

SM01C10324P010B02

52 136 59

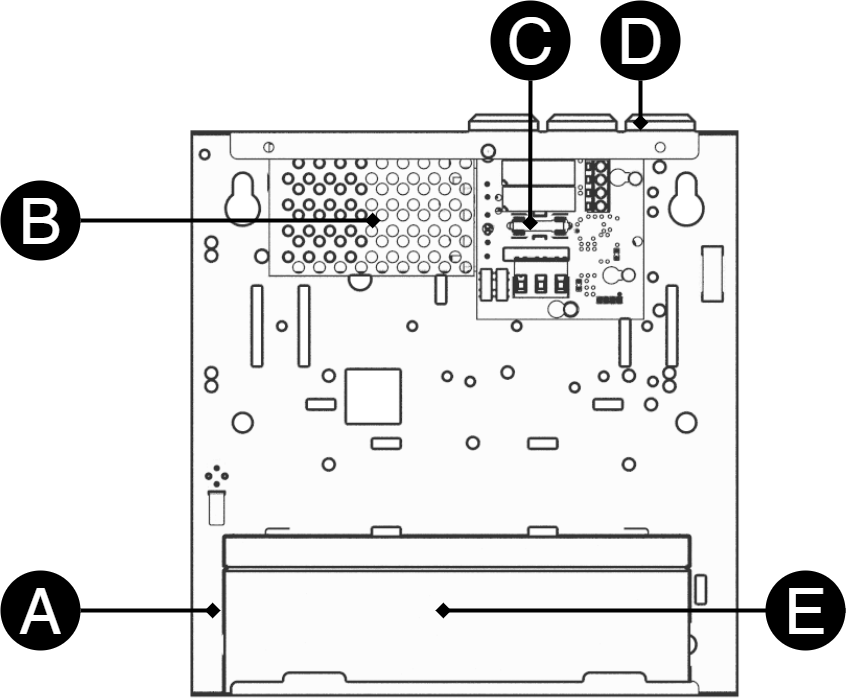

Komponenttien yleiskatsaus ECO 24V 1A S

Taulu 2. Komponenttien yleiskatsaus

Kirje

Selitys

A

Kaappi jauhemaalattua metallilevyä.

B

Virtalähde.

C

Emolevy.

D

Kaapelin sisääntulot.

E

Paristot.



Lyhyt kuvaus ja liitännät

Vaara

Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2

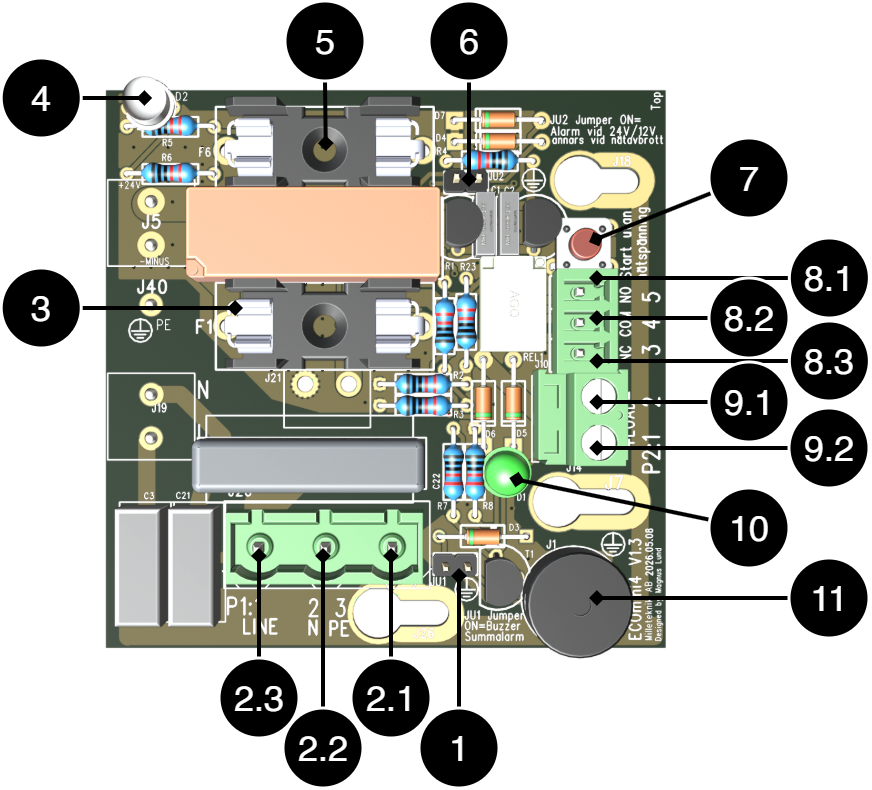

Kuva 1. ECO Mini 3
ECO Mini 3


Taulu 3. Liitännät

Ei

Korteilla

Selitys

1

P1:1-3

Liitäntä verkkoon, 230 V.

2.1

P1:3

Maadoitus (PE), liitäntä verkkoon, 230 VAC.

2.2

P1:2

Nolla/neutraali (N), liitäntä verkkoon, 230 VAC.

2.3

F6

Kuorman kiinnitys: T2A.

3

D1

Ilmaisindiodi, katso alla oleva taulukko.

4

P2:3-4

Kuorman ulostulon ohjaus. Toimitetaan koottuna jumpperin kanssa. Jos hyppyjohdin irrotetaan, kuorman lähtö kytkeytyy pois päältä. NC siltauksen aikana. Piirin läpi kulkeva virta on enintään 100 mA.

5

P2:1-2

Yhdistä kuorma.

6

JUL 2

Hälytystaso, hyppylaitteella ilman hyppääjää: sähkökatkon sattuessa.

7

Käynnistä ilman verkkojännitettä

Käynnistyspainike ilman verkkojännitettä.

8.1

P2:5

EI, potentiaaliton relelähtö, NO+COM hälytyksen sattuessa.

8.2

P2:4

COM, potentiaaliton relelähtö, NO+COM hälytyksen sattuessa.

8.3

P2:3

NC, potentiaaliton relelähtö

9.1

P2:2

Kuormitus, -, (miinus)

9.2

P2:1

Kuormitus, +, (plus)

10

D1

Indikaattori, palaa vihreänä, kun kuormitusjännite on läsnä.

11

J1

Summat.



Taulu 4. Hälytys summerin kautta

Ei.

Piirilevyillä

Selitys

11

Summat

JOULU1

JOULU1

Asettaa hälytyksen summerille, päälle/pois.

Ilman nastaa hyppylaitteessa = hälytystä ei anneta summerissa. Laite toimitetaan ilman hyppylaitetta

Hyppääjä pin=hälytyksellä annetaan summilla.



Taulu 5. Merkinnät ja hälytykset

Ei

Korteilla

Ilmaisindiodi

Summeri

Selitys

4

D1

Vihreä

Ei

OK - normaali toiminta.

Keltainen/oranssi

Kyllä, jos JU1:ssä on jumpperi.

Verkkokatkos / alhainen akun jännite. Ohjataan JU2:n jumpperilla.

PUNAINEN

Kyllä, jos JU1:ssä on jumpperi.

Kuorman sulake lauennut.

10

D1

Vihreä

Ei

Hohtaa vihreänä, kun kuormitusjännite on läsnä.

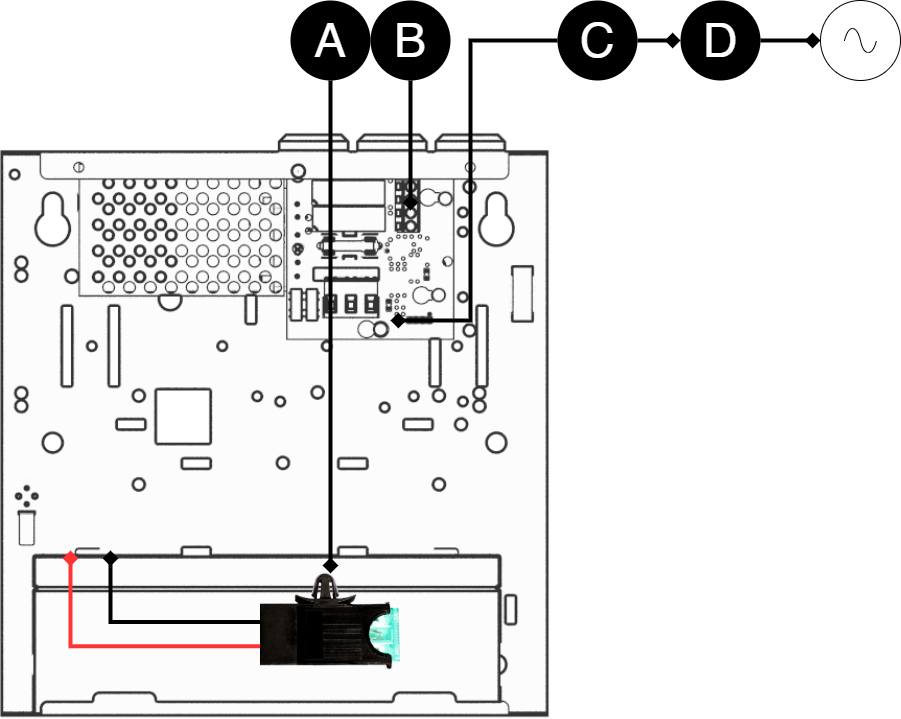

Käyttöönotto - kuinka yksikkö käynnistetään


Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:

Taulu 6. Käyttöönotto - tilaus

Vaihe

Selitys

A

Liitä sulake sulakepitimeen.

B

Liitä kuorma, hälytin ja muut liitännät.

C

Kytke verkkovirta. Ruuvaa verkkojohto liittimeen ja kiinnitä liitin emolevyyn.

D

Kytke verkkojännite päälle.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkidiodi palaa kiinteällä vihreällä valolla. Katso muut tilamerkit etupaneelista.



Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

ECO-virtalähde akulla

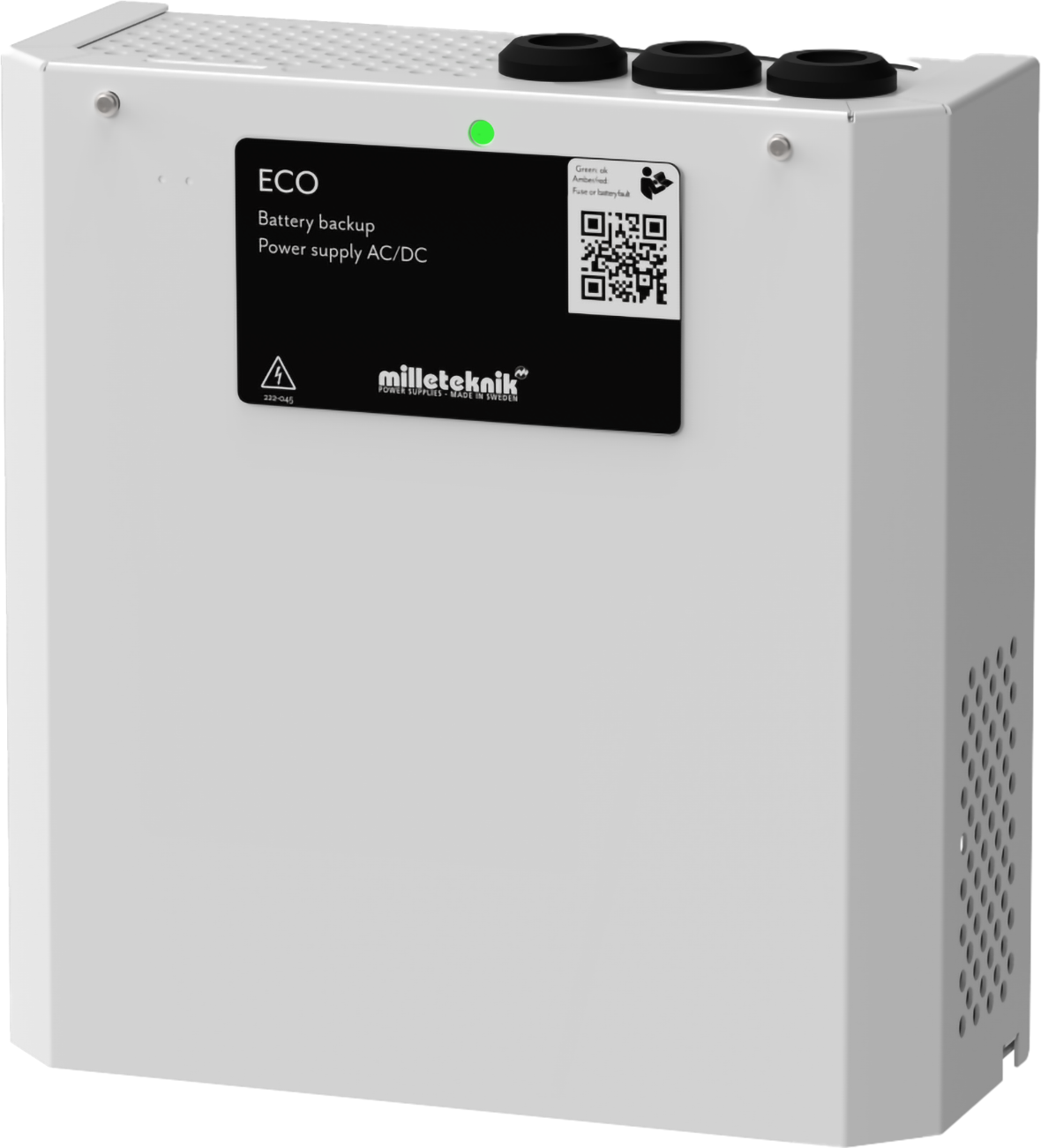

Kuva 2. ECO S
ECO S

ECO S kiinnitetään seinään.



Tuotteen tunnistus

Taulu 7. Nimikeke, tuotenumero ja sähkönumero

Nimikeke

Tuotenumero

sähkönumero

ECO 24V 1 A S

SM01C10324P010B02

52 136 59



Tekninen kuvaus

ECO syöttää virtaa kulunvalvonta- ja lukitusjärjestelmille sekä muille kiinteistön turvatuotteille, jotka toimivat 24 V DC -jännitteellä. Virtalähde muuntaa 230 V AC -jännitteen 24 V DC -jännitteeksi.

Esimerkiksi akut ajavat kulkujärjestelmää pidemmälle, kun sähköverkko kaatuu.

Taulu 8. Nopeita faktoja

Pikafaktat

Syöttöjännite (V)

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Lähtöjännite (V)

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Lähtövirta (A), suurin kuormitusvirtalähtö.

1A

Akut[a]

2 x 2,3 Ah

[a] Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Käyttökohteet

Taulu 9. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Kulunvalvonta (ovilukijat, magneettilukot, sähkövastaraudat jne.)

✔

Murtohälytys

✔



Sähkötiedot

Taulu 10. Sähkötiedot

Sähkötiedot

Syöttöjännite

230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz

Latausvirta

Enintään 1 A

Tehokkuus[a]

86%

Valmiustilan kulutus

1,26 W

Jännite ulos

27,3 V DC, (24 V DC) Soveltuu myös akkukäyttöön.

Nykyinen (A)[b]

1A

[a] Nimelliskuormituksella.

[b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.



Taulu 11. Sulakkeet

Sulakkeet

Sähköverkon suojaus

2,5A

Kuormasulake

1A

Akun sulake

16A



Taulu 12. Piirilevyt ja virrankulutus

Piirilevyt

Virrankulutus(akkukäytössä)

Lisätietoja

ECO-MINI3

40 mA



Kuormituslähdöt

Taulu 13. Kuormituslähdöt

Kuormituslähdöt

Kuormituslähtöjen lukumäärä



Taulu 14. Maksimikuorma ja suositeltu kuorma.

Malli

Suositeltu kokonaiskuormitus (80%)[a]

1 A

0,8 A

[a] Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi



Hälytys ja suojaus

Taulu 15. Hälytys ja suojaus

Hälytys ja suojaus

Kyllä

Ei

Akkujen latauksen suojaus / ohjattu lataus[a]

✔ Paristot ladataan enintään 0,5 A.[b]

Kylmäkäynnistys

✔

Oikosulkusuojaus

✔

Syväpurkaussuoja, katso Akut Akku[c]

✔

Ylikuormitussuojaus/ylijännitesuojaus

✔

Ylikuumenemissuoja

✔

[a] Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää.

[b] Tehdasasetus. Säädettävä PowerWatchissa

[c] Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat.



Viestintä ja indikointi

Taulu 16. Viestintä ja indikointi

Viestintä ja indikointi

Kyllä

Ei

Lisätietoja

Viestintä

✘

Ei tiedonsiirtoa ylätason järjestelmään.

Merkkivalot/LEDit

✔

LED-valot ilmaisevat tilat ja hälytykset piirikortilla ja kotelon kannessa.



Akku

Taulu 17. Tekniset tiedot – Akut

Akku

Suositellut akut[a]

2 x 2,3 Ah

Akun tyyppi

Huoltovapaat AGM-akut (lyijyakut)

Syväpurkaussuoja

Aktivoituu, kun järjestelmän jännite laskee alle noin 20 V DC.

[a] Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.



Kotelo ja mekaniikka

Taulu 18. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Yleiskotelo seinälle

IP-luokka

IP20

Materiaali

Jauhemaalattu pelti.

Väri

Valkoinen

Korkeusyksiköt

6

Kaapelin läpiviennit

2 kpl

Läpivientiaihio

1 kpl. takana

Tuuletin kotelossa

X



Asennus- ja kiinnitysvaatimukset

Taulu 19. Asennus

Asennus

Kyllä

Ei

19" teline.

✔

Seinäasennus.

✔



Taulu 20. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.

✔



Mitat, paino ja pakkaustiedot

Taulu 21. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

230 x 216 x 85 mm

125 x 260 x 255 mm

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 22. Paino

Nettopaino

Paino pakkauksineen

1,8 kg

2 kg



Taulu 23. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Kuljetuslämpötila (ilman akkua)

−30 °C... +70 °C

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Varastointilämpötila ilman paristoja

−20 °C... +60 °C



Yhteystiedot

Taulu 24. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-07

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 25. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.Säännöllisen takuuajan lisäksi voidaan ostaa vielä kolmen (3) vuoden takuu.

Erityiset takuuehdot

Akut, paristot ja muut kulutusosat eivät kuulu takuun piiriin. Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

3 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 26. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Sisäympäristöluokka 1.

Käyttölämpötila (suositus)

+15°C... +25°C

Takaa parhaan akun käyttöiän. Korkeammat lämpötilat lyhentävät merkittävästi akkujen käyttöikää.

Käyttölämpötila (sallittu)[a]

+5°C... +40°C

Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti

Virtalähteen kuormitus

80 %

Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta.

Ilmanvaihto, vapaa etäisyys kotelon ympärillä.

100 mm

Tuuletusaukkoja ei saa tukkia tai peittää.

[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.



Taulu 27. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

✔

Huoltovapaa.



Sertifioinnit ja hyväksynnät

Taulu 28. Hyväksynnät

Täyttää

Direktiivit

CE.

CE-merkintä (EY) 765/2008 mukaisesti

RoHS

RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863

EMC

EMC-direktiivi 2014/30/EU

Sähköturvallisuus (LVD)

Pienjännitedirektiivi 2014/35/EU



Ympäristötiedot

Taulu 29. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

✔

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

✔

Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

✔

Kyllä, lyijy, 7439-92-1/231-100-4

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

✔

Kyllä, katso DoC osoitteessa www.milleteknik.se

WEEE

2012/19/EU

✔

Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

✔✗

Jos tuote toimitetaan akkujen kanssa, se kuuluu akkuasetuksen soveltamisalaan; muuten ei.

Käytetyt akut on poistettava laitteesta ja toimitettava kierrätykseen.

SCIP-numero

2008/98/EY

✔

Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✔

Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina

Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.

Sisältää nanomateriaaleja:

EY 1272/2008

✗

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään yksinkertaisesti siksi, että ne ovat modulaarisia, jättämällä ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle.[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja.

[a] Valmiustilan kulutus ja teho.

[b] Kierrätyksestä aiheutuneita kustannuksia ei korvata.



soptunna_atervinning.ai

Valmistaja ja alkuperämaa

Taulu 30. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Tullinimike

850444095[b]

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

[b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.



Liite

Varakäyntiaika

Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 31. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset

Kiinteä asennus (230 V)

Pistotulppaliitäntä

Lisätietoja

Ruotsi

✔

✗

Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.

Norja

✔

✔

Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)

Suomi

✔

✗

Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)

Tanska

✔

✗

Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)

Saksa

✔

✗

Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).



Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 32. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Taulu 33. Viitetaulukko: Valmistajan ilmoittama elinikä ja suositeltu vaihtoväli

Akun suunniteltu elinikä (Design Life)[a]

Vaihtoväli normaalikäytössä (+20 °C)

Vaihtoväli +30 °C lämpötilassa

Vaihtoväli +40 °C lämpötilassa

3 - 5 vuotta

2 - 3 vuotta

1 - 1,5 vuotta

0,5 - 0,75 vuotta

6 - 9 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

1,2 - 1,5 vuotta

10 - 12 vuotta

6 - 7 vuotta

3 - 3,5 vuotta

1,5 - 1,75 vuotta

15 + vuotta

10 - 12 vuotta

5 - 6 vuotta

2,5 - 3 vuotta

[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset.



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-07

2026-07-07
