Om

ECO 24V 1A S är en smidig batteribackup för användning till styrning av last som kräver en enkel och driftsäker batteribackup.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

ECO 24V 1 A S

SM01C10324P010B02

52 136 59

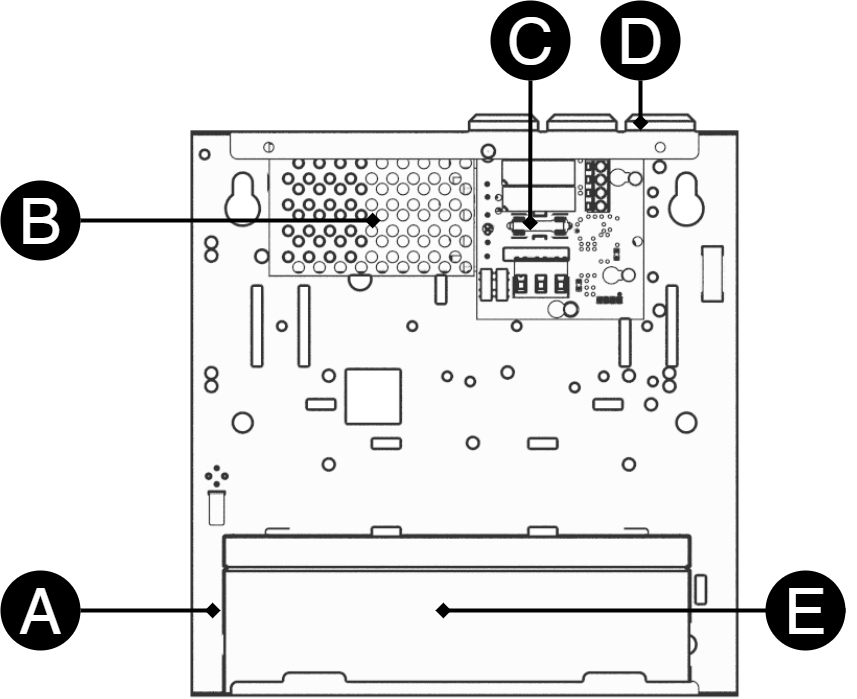

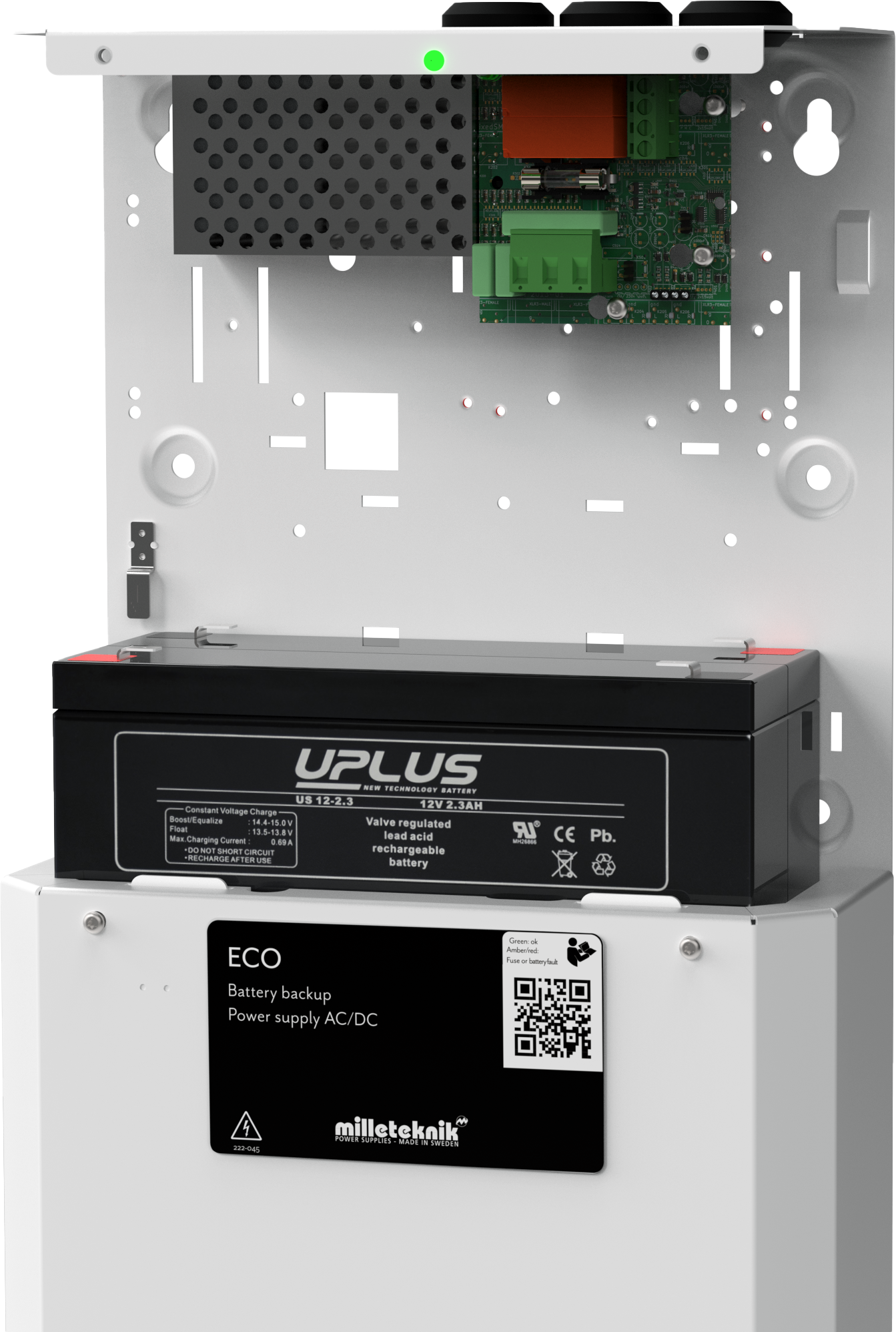

Komponentöversikt

Tabell 2. Komponentöversikt

Bokstav

Förklaring

A

Skåp i pulverlackad plåt.

B

Nätaggregat.

C

Moderkort.

D

Kabelgenomföringar.

E

Batterier.



Kortbeskrivning och anslutningar

Fara

Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V AC till enheten. Maximal kabelarea är 4 mm2

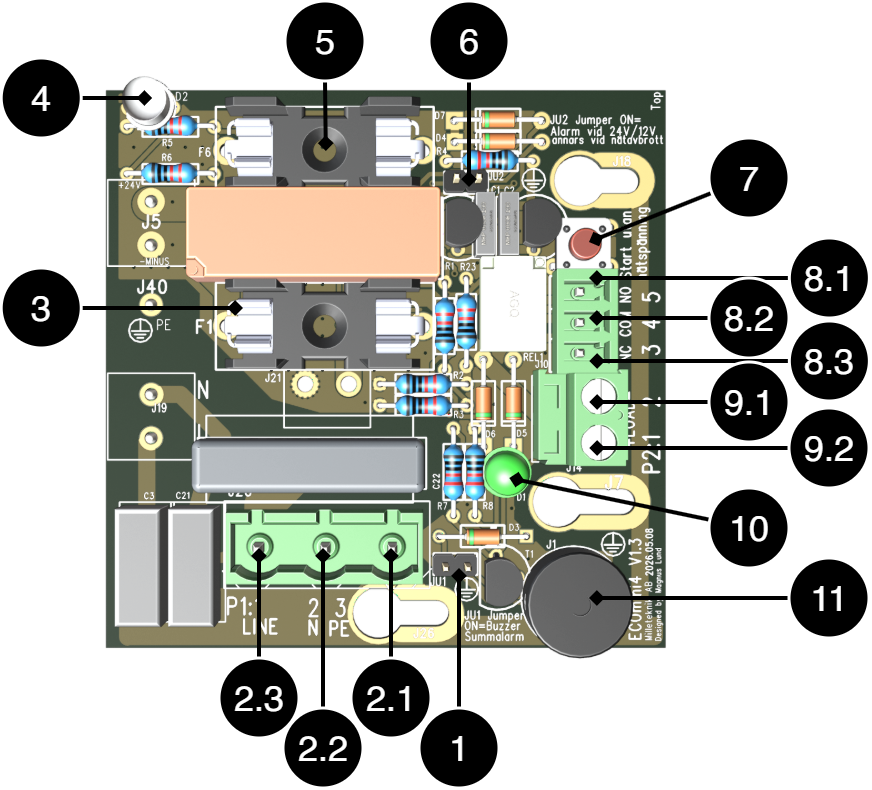

Figur 1. ECO Mini4
ECO Mini4


Tabell 3. Anslutningar

Nr

På kort

Förklaring

1

JU1

Alarm-summer på eller av. Med bygel = på, utan bygel = av

2.1

P1:3

Jord (PE), anslutning till elnät, 230 VAC.

2.2

P1:2

Nolla/neutral (N), anslutning till elnät, 230 VAC.

2.3

P1:1

Fas (L), anslutning till elnät, 230 VAC.

3

F1

Batterisäkring, T5A.

4

D2

Indikeringsdiod.

5

F6

Lastsäkring,

6

JU2

Alarm-nivå, med bygel utan bygel: vid nätavbrott.

7

Start utan nätspänning

Knapp för start utan nätspänning.

8.1

P2:5

NO, Potentialfri reläutgång, NO+COM vid larm.

8.2

P2:4

COM, Potentialfri reläutgång, NO+COM vid larm.

8.3

P2:3

NC, Potentialfri reläutgång

9.1

P2:2

Lastutgång, -, (minus)

9.2

P2:1

Lastutgång, +, (plus)

10

D1

Indikeringsdiod, lyser grönt när lastspänning finns.

11

J1

Summer.



Tabell 4. Larm via summer

Nr

På kretskort

Förklaring

11

Summer

1

JU1

Ställer larm på summer, på/av.

Utan stift på bygel = larm ges ej på summer. Enheten levereras utan bygel.

Bygel på stift = larm ges på summer.



Tabell 5. Indikeringar

Nr

På kort

Indikeringsdiod

Summer

Förklaring

4

D2

Grön

Nej

OK - normaldrift.

Gul / orange

Ja om JU1 har bygel.

Nätavbrott / låg batterispänning. Styrs via bygel på JU2.

Röd

Ja om JU1 har bygel.

Utlöst lastsäkring.

10

D1

Grön

Nej

Lyser grönt när lastspänning finns.

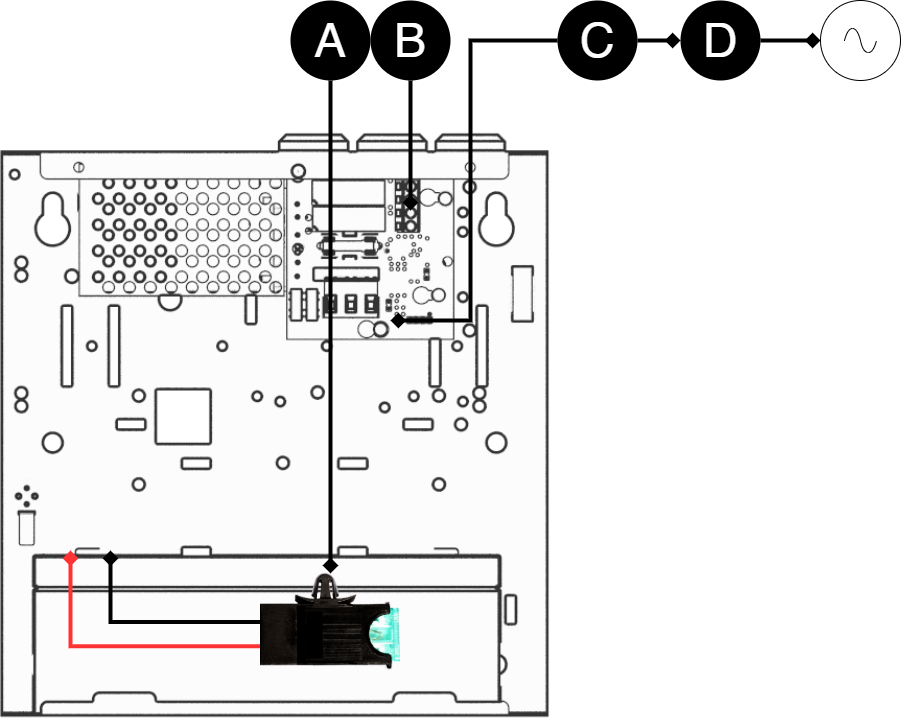

Driftsättning - hur enheten skall startas


Efter inkoppling skall uppstart ske i följande steg:

Tabell 6. Driftsättning - ordningen

Steg

Förklaring

A

Anslut batterisäkring.

B

Koppla in last.

C

Koppla in elnät. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.

D

Slå till nätspänning.

Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel för övriga statusindikationer.



Produktblad - strömförsörjning / batteribackup

Produktblad

ECO Strömförsörjning med batteribackup

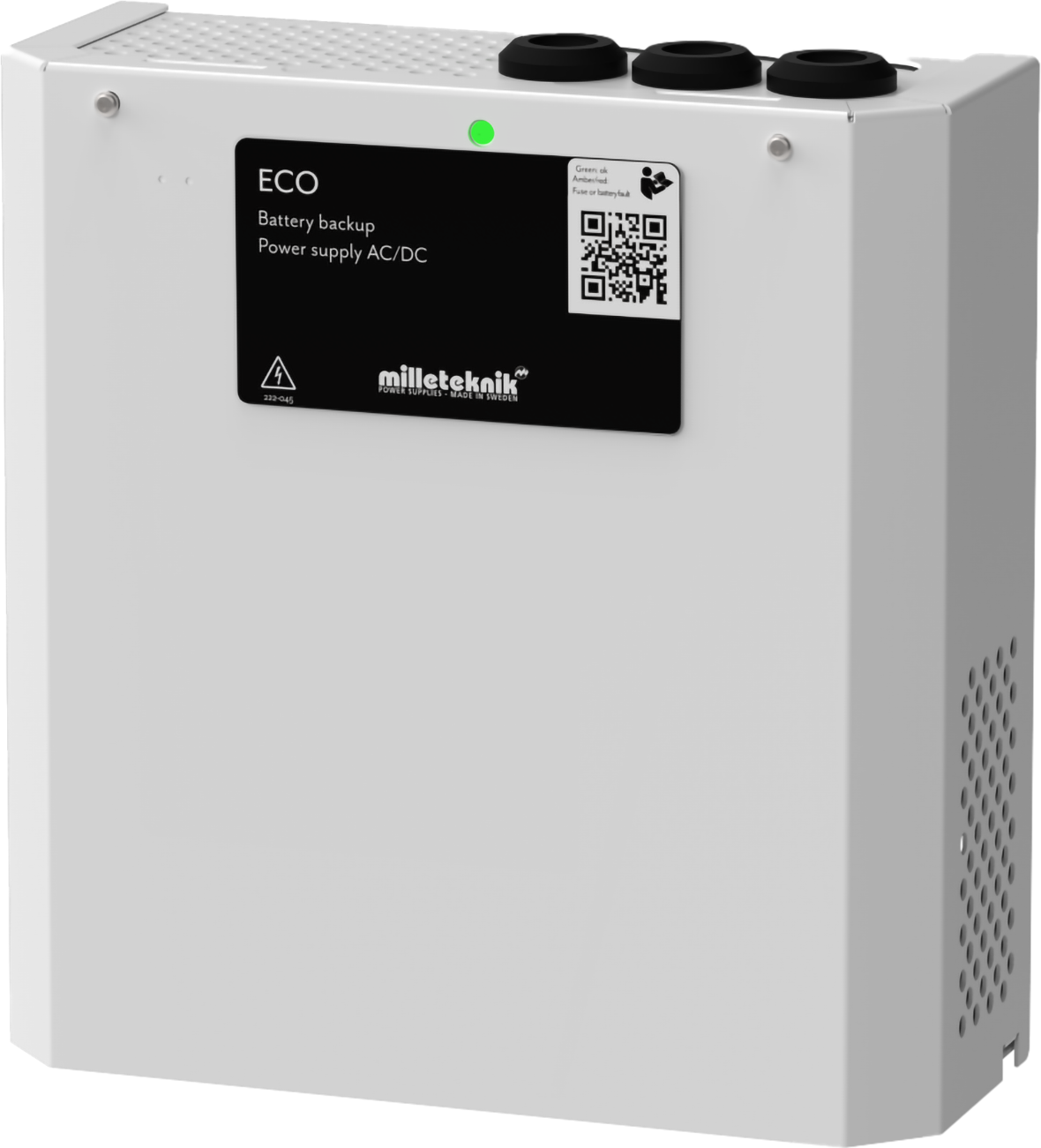

Figur 2. ECO S
ECO S

ECO S monteras på vägg.



Produktidentifiering

Tabell 7. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

ECO 24V 1 A S

SM01C10324P010B02

52 136 59



Teknisk beskrivning

ECO strömförsörjer passersystem, låssystem och andra säkerhetsprodukter i en fastighet som drivs av 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V AC ner till 24 V DC.

Batterier driver, exempelvis passersystemet, vidare när elnätet går ner.

Tabell 8. Snabbfakta

Snabbfakta

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz

Spänning ut (V)

27,3 V DC, (24 V DC) Gäller även i batteridrift.

Strömuttag (A)

1 A

Batterier[a]

2 x 2,3 Ah

[a] Rekommenderade. Om batterier ingår anges det, annars beställs batterier separat.



Användningsområden

Tabell 9. Användningsområden

Användningsområden

Ja

Nej

Passersystem (dörrläsare, magnetlås, elslutbleck, etc)

✔

Inbrottlarm

✔



Elektriska data

Tabell 10. Elektriska data

Elektriska data

Matningsspänning

230 V AC, +/- 10% , 47 Hz- 63 Hz

Laddström

Max 1 A

Verkningsgrad[a]

86%

Standbyförbrukning

1,26 W

Spänning ut

27,3 V DC, (24 V DC) Gäller även i batteridrift.

Ström (A)[b]

1 A

[a] Vid nominell last.

[b] Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.



Tabell 11. Säkringar

Säkringar

Elnätssäkring

2,5 A

Lastsäkring

1 A

Batterisäkring

16 A



Tabell 12. Kretskort och egenförbrukning

Kretskort

Egenförbrukning (i batteridrift)

Övr. info

ECO-Mini4

40 mA



Lastutgångar

Tabell 13. Lastutgångar

Lastutgångar

Antal lastutgångar

2[a]

[a] Lastutgångar delar på den totala maxlasten. Värdet gäller alltså inte per enskild utgång.



Tabell 14. Total maxlast och rekommenderad last.

Total maxlast

Rekommenderad total last[a]

1 A

0,8 A

[a] Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.



Larm och skydd

Tabell 15. Skydd

Skydd

Ja

Nej

Batteriladdningsskydd / kontrollerad laddning[a]

✔ [b]

Cold Start[c]

✔

Djupurladdningsskydd, se Batteri[d]

✔

Kortslutningsskydd

✔

Överbelastningsskydd/Överspänningsskydd

✔

Övertemperaturskydd

✔

[a] Kontrollerad laddning skyddar och förlänger batteriers livslängd.

[b] Se laddtröm under ELEKTRISKA DATA för batteriladdning.

[c] Startar direkt från batteridrift utan nätspänning med hjälp av tryckknapp.

[d] När djupurladdningsskyddet aktiveras stängs enheten ned och LED slocknar.



Kommunikation och indikeringar

Tabell 16. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation till överordnat system

✘

Kommunikation mot överordnat system finns ej.

Indikeringar

✔

Lysdiod visar information och larm på kretskort och på kapslingens utsida.



Batteri

Tabell 17. Tekniska data - Batterier

Batteri

Rek. batterier[a]

2 x 2,3 Ah

Batterityp

Underhållsfria AGM-batterier (blysyra)

Djupurladdningsskydd

Aktiveras när systemspänningen sjunker under ca 20 V DC.

[a] Om batterier ingår anges det, annars beställs batterier separat.



Kapsling och mekanik

Tabell 18. Kapsling och mekanik

Kapsling och mekanik

Typ

Universalkapsling för vägg

IP-klass

IP20

Material

Pulverlackerad plåt

Färg

Vit

Höjdenheter

6

Kabelgenomföringar

2 st

Utslagshål

1 st. på baksidan

Fläkt i kapsling

✘



Montering, installation och behörighetskrav

Tabell 19. Montering

Montering

Ja

Nej

19" rack

✔

Vägg

✔



Tabell 20. Installation

Installation

Ja

Nej

Fast installation

✔



Mått, vikt och förpackningsinformation

Tabell 21. Mått

Mått, (BxHxD).

Mått med emballage[a]

230 x 216 x 85 mm

125 x 260 x 255 mm

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 22. Vikt

Nettovikt

Vikt med emballage

1,8 kg

2 kg



Tabell 23. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Transporttemperatur (utan batteri)

−30 °C till +70 °C

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Lagringstemperatur utan batterier

−15°C till +60 °C



Kontakt

Tabell 24. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-07-07

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 25. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.Utöver den ordinarie garantitiden kan tre (3) års extra garanti köpas till.

Särskilda garantivillkor

Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 26. Drift

Drift

Data

Övr. info

Miljö

Inomhus, miljöklass 1.

Driftstemperatur (rekommenderad)

+15°C till +25°C

För bästa livslängd på batterier. Högre temperaturer förkortar batteriernas livslängd avsevärt.

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Belastning, nätaggregat

80%

Medelbelastning får ej överstiga 80 % av nätaggregatets märk­kapacitet.

Ventilation, fritt avstånd runt kapslingen.

100 mm

Ventilationsöppningar får inte blockeras eller täckas.

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd.



Tabell 27. Underhåll

Ja

Nej

Intervall

Övr. info

✔

Produkten är underhållsfri



Certifieringar och godkännanden

Tabell 28. Godkänd enligt

Uppfyller

Direktiv

CE

CE-märkning enligt (EC) 765/2008

RoHS

RoHS Directive 2011/65/EU, including amendment (EU) 2015/863

EMC

EMC-direktivet 2014/30/EU

El (LVD)

Lågspänningsdirektivet 2014/35/EU



Miljödata

Tabell 29. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

✔

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

✔

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

✔

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

✔

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

✔

Om produkten levereras med batterier omfattas den av Batteriförordningen annars nej.

Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral.Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

✔

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

✗

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

Produkten är designad och konstruerad för lång livslängd, vilket minskar miljöpåverkan över tid. Livslängden – utöver slitagedelar – påverkas bland annat av miljöfaktorer som omgivningstemperatur, oförutsedda belastningar (till exempel blixtnedslag), yttre åverkan och handhavandefel. Våra produkter är moduluppbyggda och kan därför enkelt demonteras och återvinnas. Lämna uttjänta produkter till närmaste återvinningsstation eller skicka dem tillbaka till tillverkaren för miljöriktig hantering.[b]För mer information om återvinning och hantering av uttjänta produkter, kontakta din distributör.

[a] Standbyförbrukning och effekt.

[b] Kostnader som uppkommer i samband med återvinning ersätts ej.



soptunna_atervinning.ai

Tillverkare och ursprungsland

Tabell 30. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Tullstat. Nr.

85044095[b]

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.

[b] Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare.



Bilaga

Reservdrifttid vid batteridrift

Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 31. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation

Fast installation (230 V AC)

Stickkontakt

Övr. info

Sverige

✔

✗

Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.

Norge

✔

✔

Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)

Finland

✔

✗

Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)

Danmark

✔

✗

Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)

Tyskland

✔

✗

All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).



Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 32. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte

Tabell 33. Referenstabell batteri: tillverkares angivna livslängd och rekommenderat batteribyte

Batterityp (Design Life)[a]

Batteribytestid i normal drift, +20°C.

Byte vid varm drift, +30°C

Byte vid varm drift, +40°C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15 + år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-07-07

2026-07-07
