Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Asennus
Kortti voidaan toimittaa tehtaalta paristovarmistukseen asennettuna, omassa kotelossaan tai irrallisena korttina.
Tärkeää
Kortin täytyy kalibroitu ennen käyttöä.

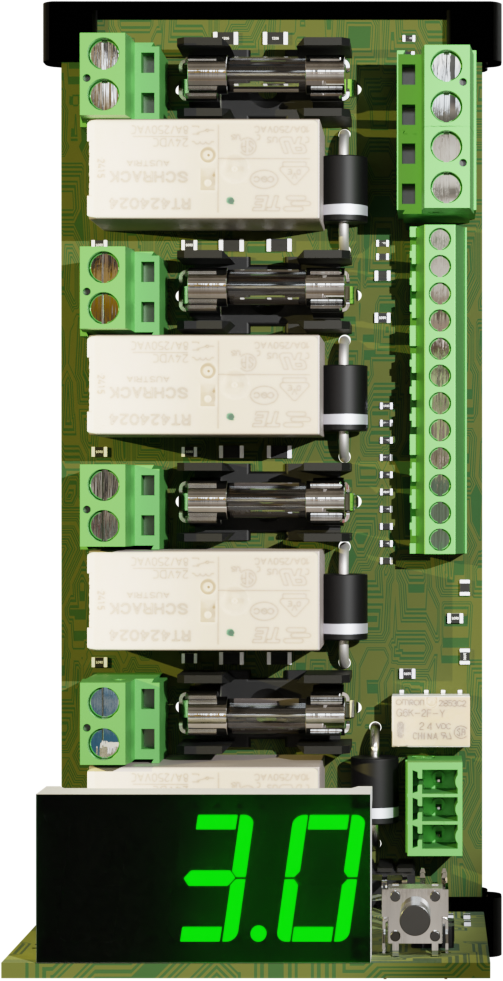

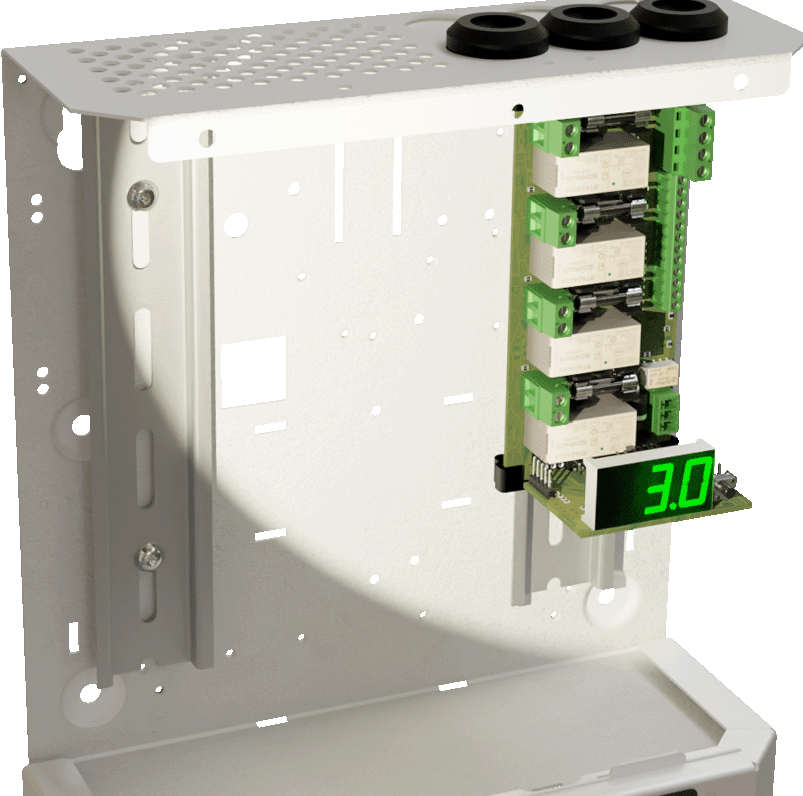

Fire module 4 outputs i S
Palomoduulin 4 lähdöt toimitetaan koottuna S-koteloon, valmiina asennettavaksi.

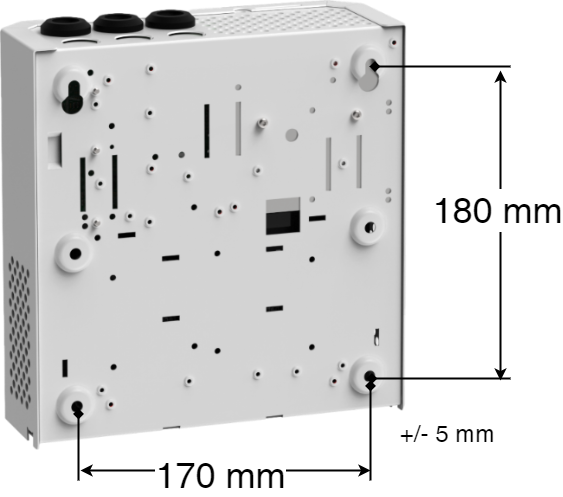

Seinäasennus
Ruuvin kannan ja seinän välisen etäisyyden tulee olla 1,5–2 mm. Jätä mieluiten 100 mm ilmarako laitteen ympärille.
Valinnaisten korttien asennus muovisilla välikkeillä FLX M tai FLX L
Huomautus
Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.
Napsauta kortti alla olevaan levyyn.

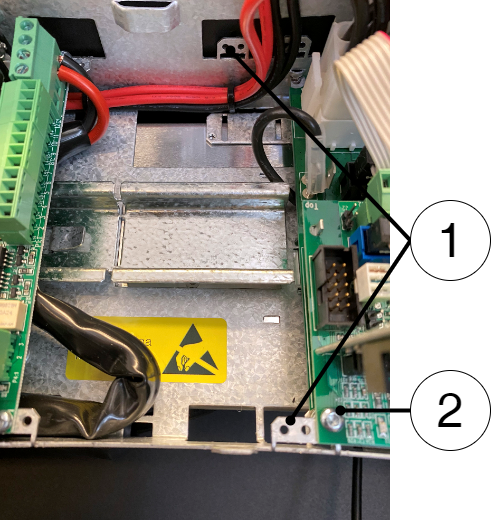

Valinnaisten korttien asennus metallilevylle FLX M tai FLX L
Huomautus
Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.

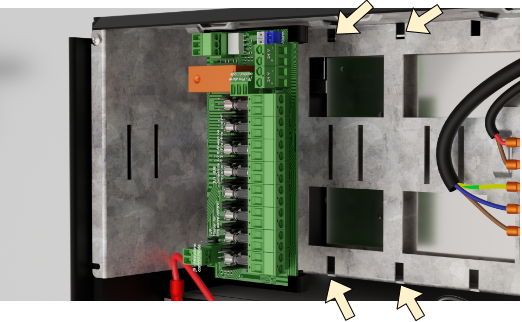

Aloita kääntämällä alas paristokotelon levy, johon kortti asettuu, katso kuva.
Ruuvaa levy mukana toimitetulla ruuvilla, jos ruuvi puuttuu, käytä peltiruuvia (2,9 x 6,5) ennen liitäntöjen tekemistä (oikosulun välttämiseksi).
Taita "korvat" alas ja ruuvaa kortti kiinni.

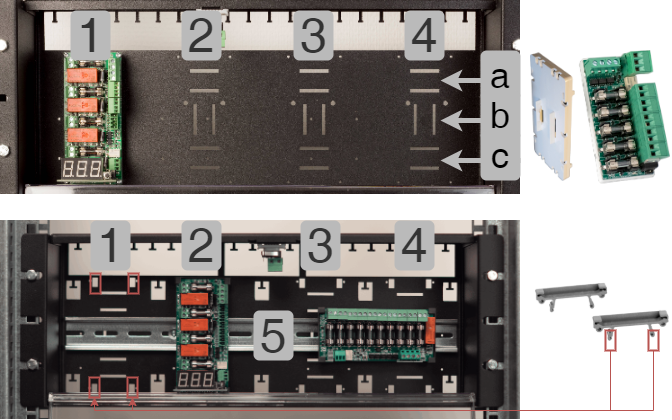

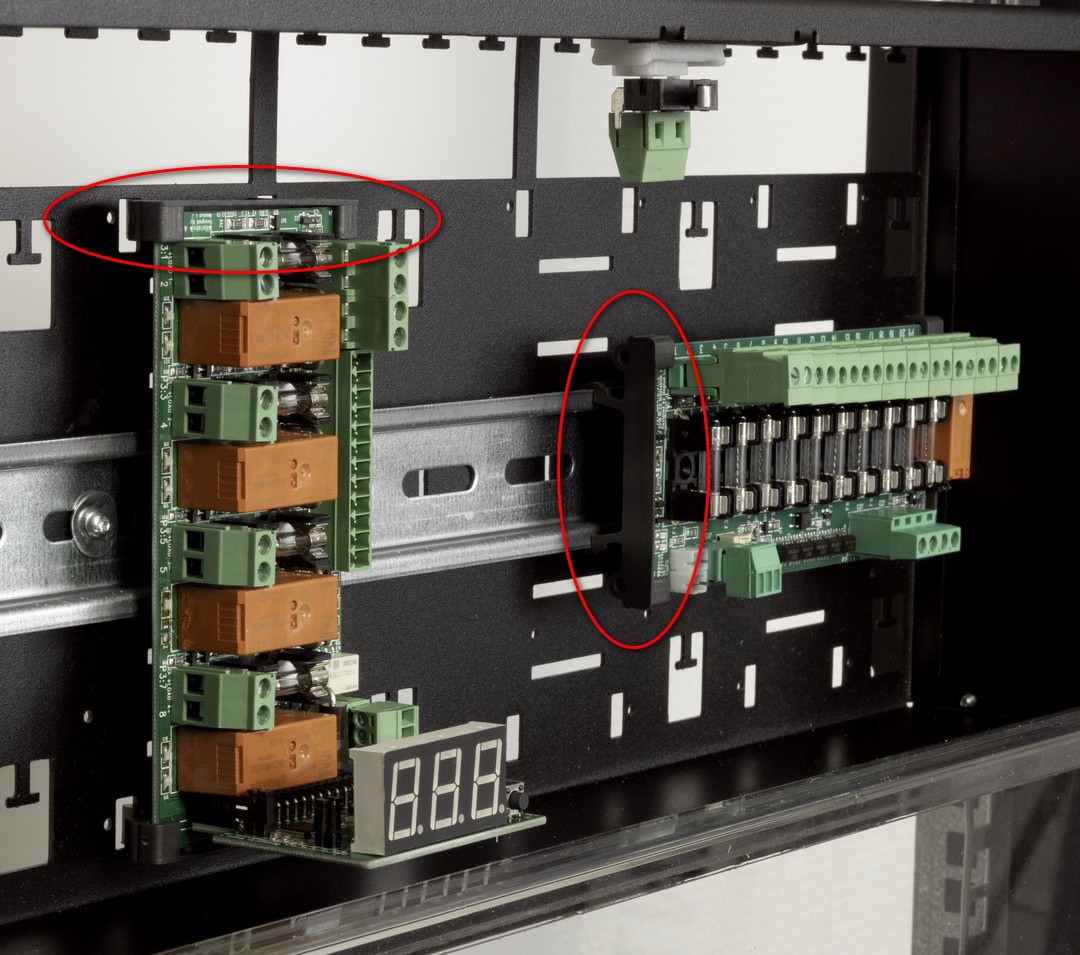

Valinnaisten korttien asennus 19 telinemoduulin pidikkeeseen
Napsauta kortti mihin tahansa asentoon (1-4, ac, kortin muototekijän/koon mukaan).
 |
Lisäkorttien paikat 19 telinemoduulin pidikkeessä
Paikkojen lukumäärä isomman muotokertoimen piirilevyille: 4 kpl - merkitty kuvassa 1-4.
Paikkoja pienemmille piirilevyille (L-moduuli): 12 kpl - merkitty ac kuvassa. Kuitenkin 8 (vaakasuuntaista) valinnaista korttia on saatavilla enintään (a, c), koska keskimmäiset paikat (b) on sovitettu pystysuuntaisille korteille.
Huomaa
Asentajan vastuulla on ottaa huomioon kaapelien reititys ja pituudet piirilevyjä asennettaessa.
Oikeassa yläkulmassa on kortti pienemmässä muodossa, istuin ac.
Alhaalla oikealla ovat muoviset päädyt suuremmille korteille. Nämä voivat istua paikoissa 1-4 tai (5) DIN-kiskoon.
Yhteys
Seuraavilla sivuilla kuvataan kortti, sen liittäminen ja muut liitännät ja kokoonpanot.
Fire-moduulin 4 lähtöjen kytkentä akkuvarastoon
Palomoduulin 4 lähdöt on kytkettävä emolevyyn (kokohälytyslähdössä) akkuvarastoon.
Emolevy, PRO1 | - | Fire module 4 outputs |
Hälytys: J15 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |
Emolevy: PRO2 tai PRO2 V3 | Fire module 4 outputs | |
Hälytys: J7 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |
Emolevy: PRO3 | Fire module 4 outputs | |
Hälytys: J10 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |

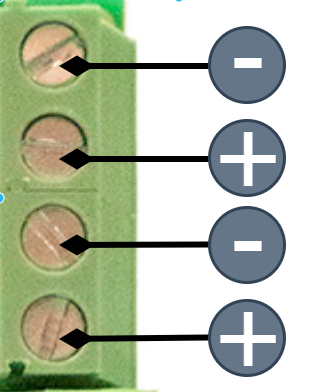

Virransyötön liittäminen vara-akusta lisäkorttiin
Valinnaisen kortin tuleva jännite kytketään mihin tahansa tuloon.
Kortin tulee olla 24 V DC jännitteellä.
Kortissa on kaksi tuloa helpottamaan siltausta, jos akkuvarmistukseen on asennettu lisää valinnaisia kortteja.
P2:1,3 | +/- Plus vs näyttö. |
 | |
Kuorman kytkentä Fire-moduulin 4 lähtöihin
Hälytyslaitteiden liittäminen Fire-moduulin 4 lähtöihin tehdään kohdassa A, katso ???
Varo
Maksimikuorma on 2 A kuormalähtöä kohden (F2A on asennettu tehtaalla) ja kortin kokonaiskuorma ei saa ylittää 8 A.
Liitä kuormajohdot A:han.
ytyslaitteen kytkeminen silmukkaan. Jokaiseen ulostuloon on asennettu (10 k Ω) vastus. Poista tämä, kun kytket hälytyslaitteen päälle Esimerkki piirros silmukoiden liittämisestä. Ainakin yksi[1] (10 k Ω) vastusten on oltava kunkin alasilmukan päässä, jotta varmistetaan alasilmukan valvonta. Useita alisilmukoita voidaan asettaa, katso Esimerkki piirros silmukoiden liittämisestä.
Ohjausjännitteen kytkeminen hälytyslaitteeseen kytketään päälle D 1-4, E ja F. E on oletusarvoisesti poissa käytöstä.
Hälytyslähtö silmukan hälytykseen kytkeytyy G: llä.
Vasta sitten akun varmuuskopio tulisi ottaa käyttöön. Katso akun varmuuskopioinnin käyttöoppaasta
Selitys |
|---|
D4 säätimet A1 |
D3 ohjaa A2 |
D2 ohjaa A3 |
D1 ohjaa A4 |
F ohjaa A1-A4: tä (vaikka E on aktiivinen). |
Hälytyksen prioriteetti
Jos useat lähteet ovat hälyttäviä, prioriteetti on tämä:

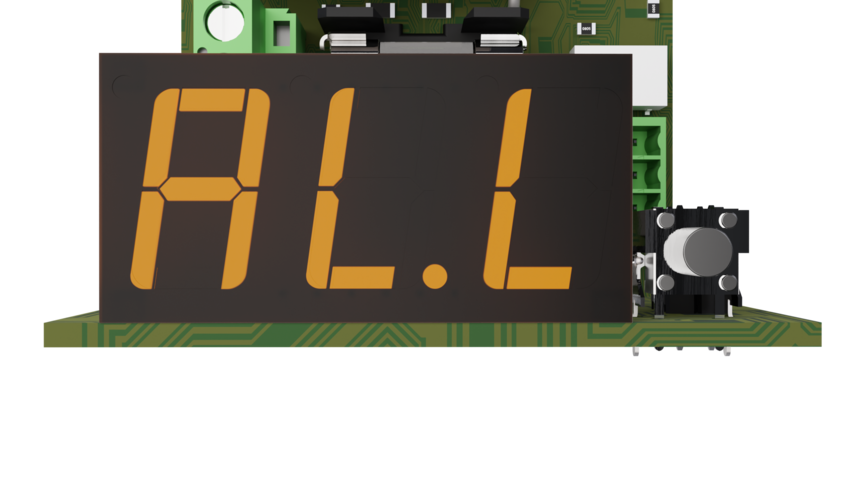

Tulipalo. Näytössä AL.L

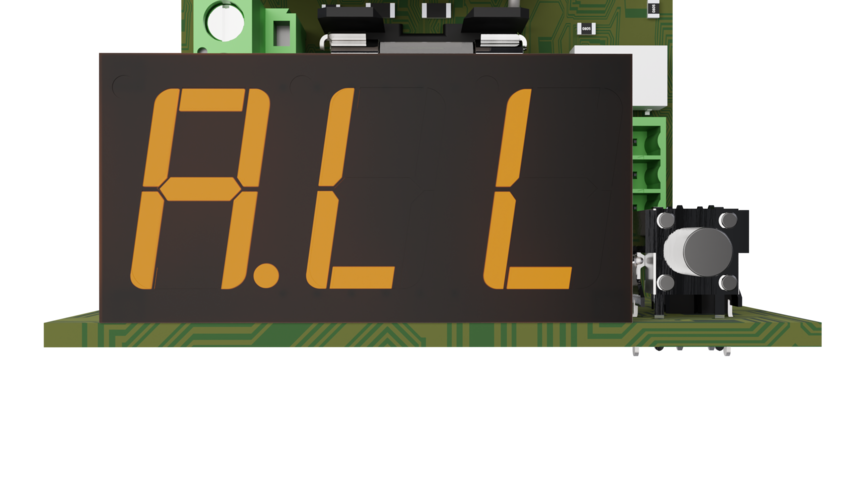

Aktivoi kaikki. Näytöllä A.LL
Yksittäinen sisäänkäynti. Näytöllä A1, A2, A3 tai A4.
Negatiivinen ja positiivinen logiikka - yleiskatsaus yhteysesimerkkeihin
Hälytysasetukset: negatiivinen ja positiivinen logiikka
Huomaa

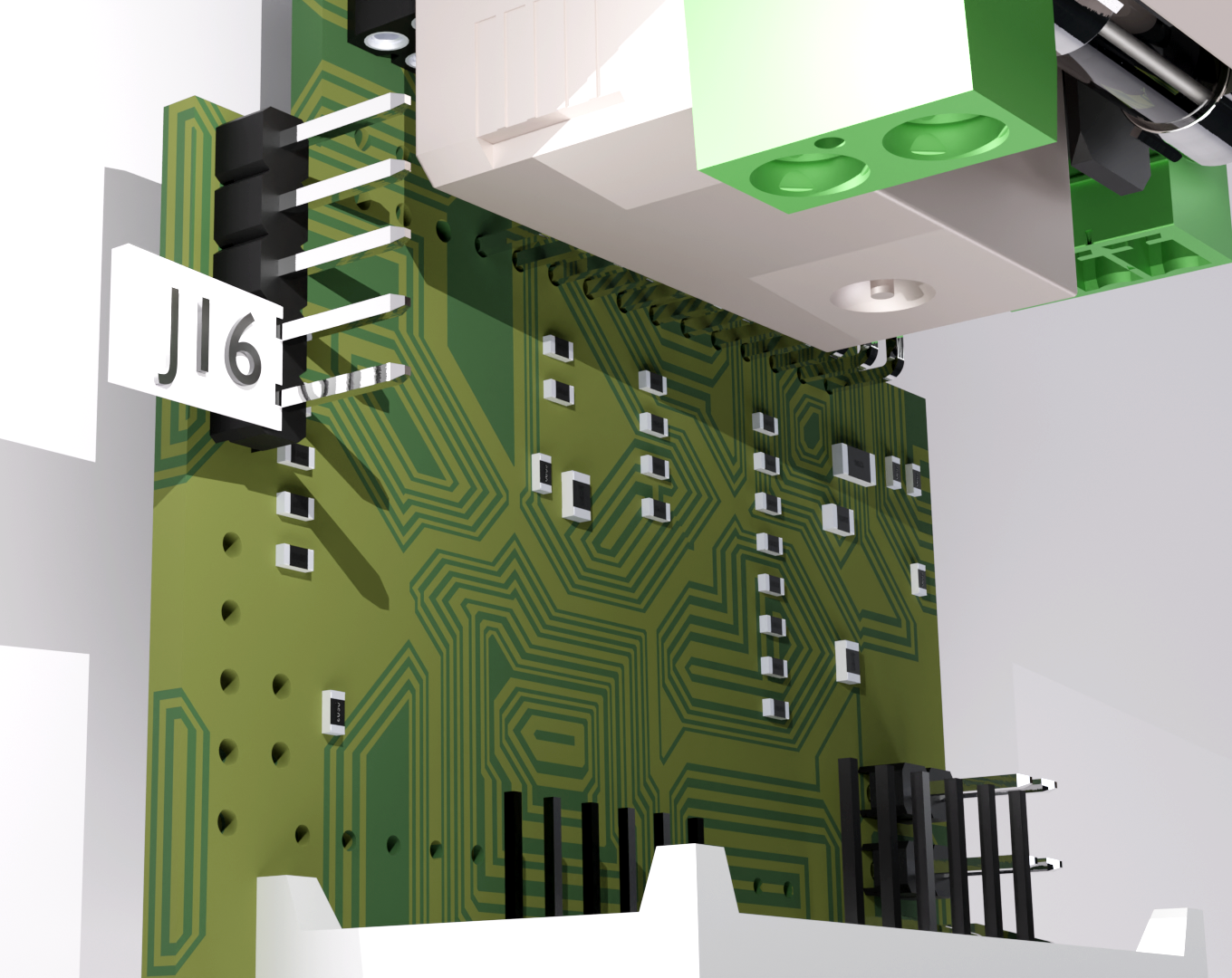

Kortti on asetettu negatiiviseen logiikkaan tehtaalta ja J16 on rakentamaton.
Kortti tulisi vaihtaa J16: lla positiivisen logiikan saamiseksi.
Negatiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite katoaa, (0 V). J16 ei silta, tehdasasetus
Positiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite antaa V. J16 ohra onnellinen. Hälytystulot (D1-4, E, F) eivät saa virtaa kortilta. 24 V hälytystuloihin voidaan syöttää ulkoisella 24 V: lla tai kortin 24 V: n liittimestä +INPUT-
J16: ta ei ole rakennettu tehtaalta.
Tärkeää
Vihreä = suljettu hyppääjä.
Esimerkki kytkennästä 1 - Negatiivinen logiikka yhteisohjaus, tehdasasetus.
Piirilevyllä | Selitys |
|---|---|
J16 | Ei sillattu |
J14 | Ei sillattu |
J13 | Ei runko, sisäänkäyntiä E ei käytetä. |
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:1-2 | +/- | Normaali / valvontatila | Palohälytystila (aktivoidut lähdöt, A1 - A4). |

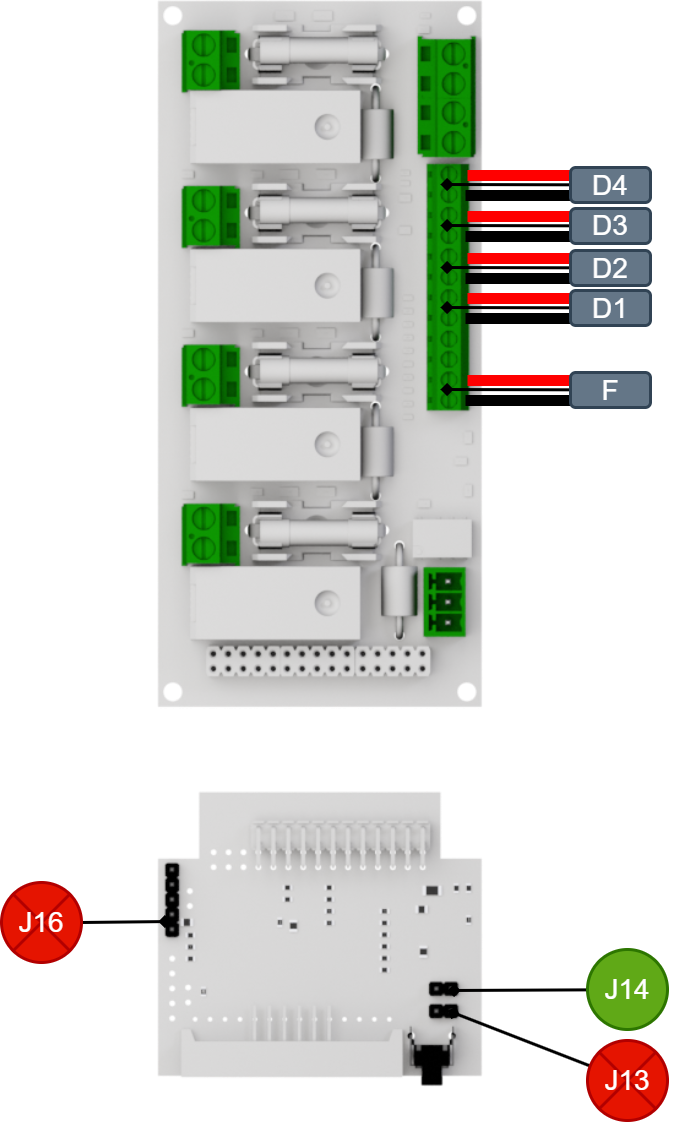

Esimerkki kytkennästä 2 - Negatiivinen logiikka yksilöllinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Ei silloitettu |
J14 | Sillattu |
J13 | Ei sillattu |
Tärkeää
Vihreä = suljettu hyppääjä.
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 1) |
P1:7-8 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 2) |
P1:9-10 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 3) |
P1:11-12 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 4) |
F | +/- | Normaali/valvontatila | Palohälytystila (aktivoidut lähdöt A1-A4). |

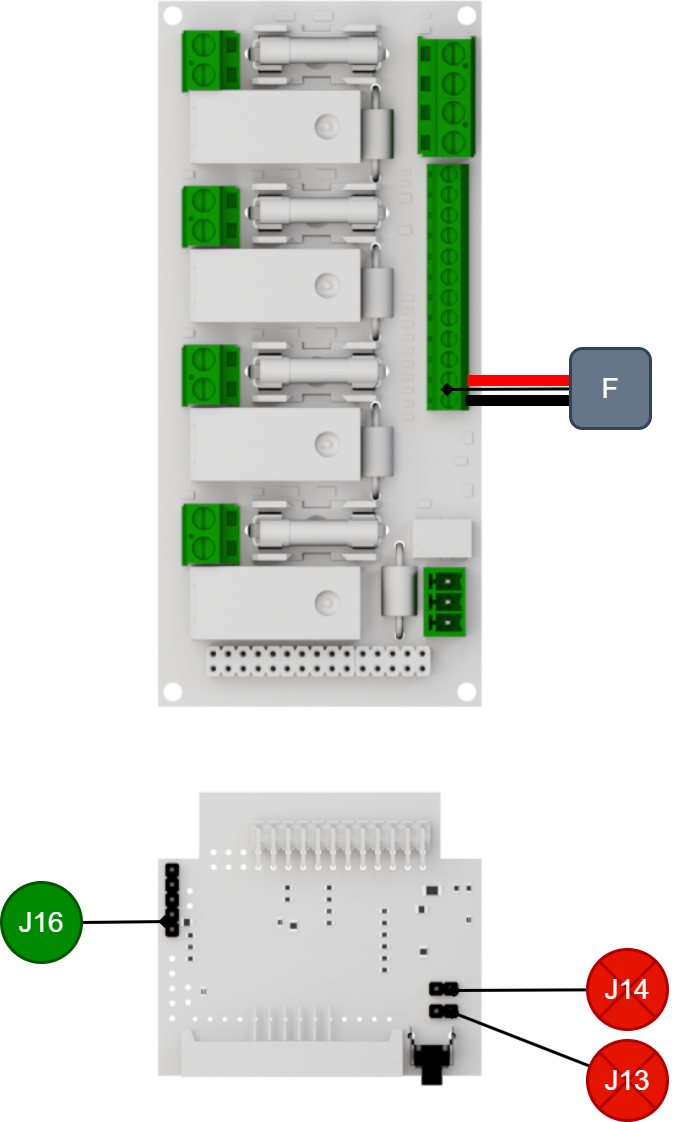

Esimerkki kytkennästä 3 - Positiivinen logiikka - yhteinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Sillattu |
J14 | Ei silloitettu |
J13 | Ei silloitettu |
Tärkeää
Vihreä = suljettu hyppääjä.
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:1-2 | +/- | Palohälytystila (aktivoidut lähdöt) | Normaali / valvontatila |

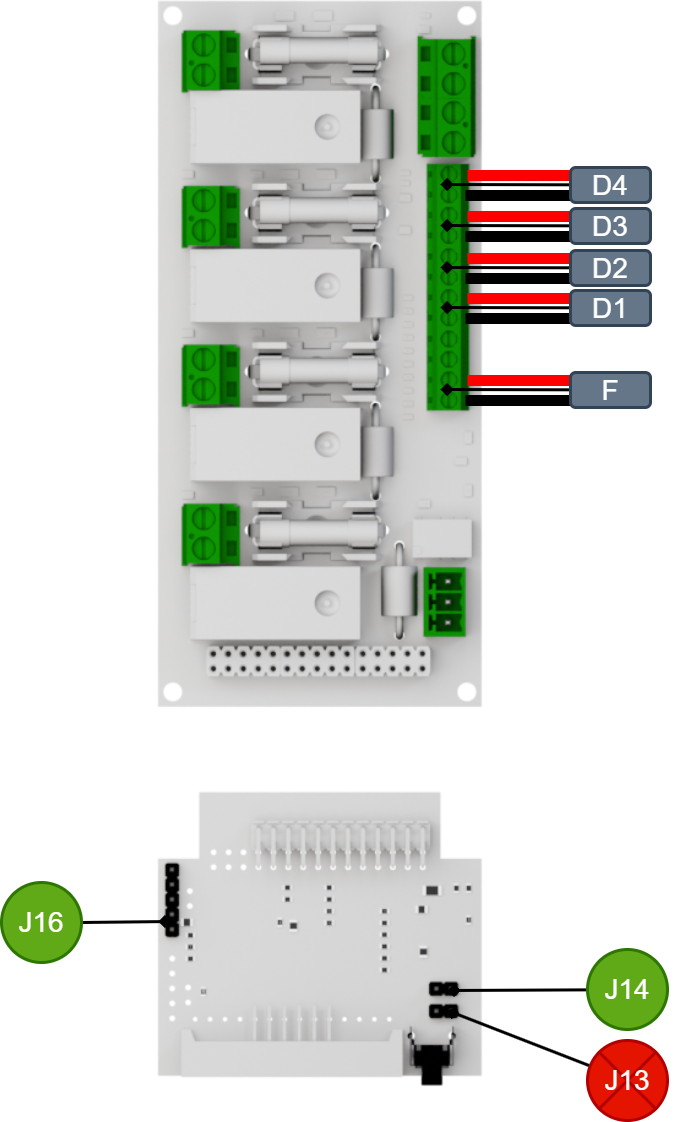

Esimerkki kytkennästä 4 - Positiivisen logiikan yksilöllinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Sillattu |
J14 | Sillattu |
J13 | Ei sillattu |
Tärkeää
Vihreä = suljettu hyppääjä.
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Palohälytystila (aktivoitu lähtö 1) | Normaali / valvontatila |
P1:7-8 | +/- | Palohälytystila (aktivoitu lähtö 2) | Normaali / valvontatila |
P1:9-10 | +/- | Palohälytystila (aktivoitu lähtö 3) | Normaali / valvontatila |
P1:11-12 | +/- | Palohälytystila (aktivoitu lähtö 4) | Normaali / valvontatila |
F | +/- | Palohälytystila (aktivoidut lähdöt). | Normaali/valvontatila. |
Hälytysasetukset: negatiivinen ja positiivinen logiikka
Huomaa
Kortti on asetettu negatiiviseen logiikkaan tehtaalta ja J16 on rakentamaton.
Kortti tulisi vaihtaa J16: lla positiivisen logiikan saamiseksi.
Negatiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite katoaa, (0 V). J16 ei silta, tehdasasetus
Positiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite antaa V. J16 ohra onnellinen. Hälytystulot (D1-4, E, F) eivät saa virtaa kortilta. 24 V hälytystuloihin voidaan syöttää ulkoisella 24 V: lla tai kortin 24 V: n liittimestä +INPUT-
J16: ta ei ole rakennettu tehtaalta.
Hälytysasetusten kytkentä negatiivisen logiikan tapauksessa
Vain yhteinen valvonta. Ohjaus P1:1-2. J16, J14 ja J13 on oltava siltattomia.
Yksilöllinen ohjaus: J14 buggy. Ohjaus D1: n, D2: n, D3: n ja D4: n kautta
Ota syöttö käyttöön E*
Kytke jumper J13:een aktivoidaksesi tulo E. (ei rakennettu tehtaalta.)
* Palomiehen ohjaus
Hälytysasetusten kytkentä positiivisen logiikan tapauksessa
Yhteinen ohjaus: Jumper 2 J16:ssa. Ohjaus kautta P1:3-4.
Yksilöllinen ohjaus: J16 ja J14 sillattu. Ohjaus P1:5-6, 7-8, 9-10 ja 11-12 kautta.
Jatkuvat tai sykkivät hälytyslähdöt
Hälytyksen tyyppi valitaan korttia ohjelmoitaessa Katso:Hälytystyypin ohjelmointi hälytyslähdön jälkeen
Palomiesohjauksen liitäntä
Huomautus
Palomiesohjausta voidaan kutsua myös summauksen ohjaukseksi.
Syöttö E ei ole käytössä (tehdasasetusten palautus). Tulo aktivoidaan yhdistämällä J13
Päällä E ja F kytketty palomiesohjaus.
Negatiivinen logiikka: molemmissa tuloissa normaalikäytössä 0 V aktivoi hälytyslaitteen lähdön.
Positiivinen logiikka: 0 V molemmissa tuloissa normaalikäytössä, aktivoi hälytyslaitteen lähdön.
Hälytyslaitteiden liitäntä
Jokaisessa lähdössä voi olla enintään viisi valvottua (tähtiverkko) hälytyssilmukkaa/hälytyslaitetta.
Tämä tarkoittaa, että jokainen lähtö voi antaa yleisen hälytyksen, kun jokin on vialla, mutta järjestelmä ei voi määrittää tarkalleen, mikä enintään viidestä samaan ulostuloon kytketystä silmukasta aiheuttaa virheen. Toisin sanoen hälytys ilmaisee ongelman tietyssä lähdössä, mutta ei tunnista, missä tietyssä silmukassa kyseisessä ulostulossa on virhe

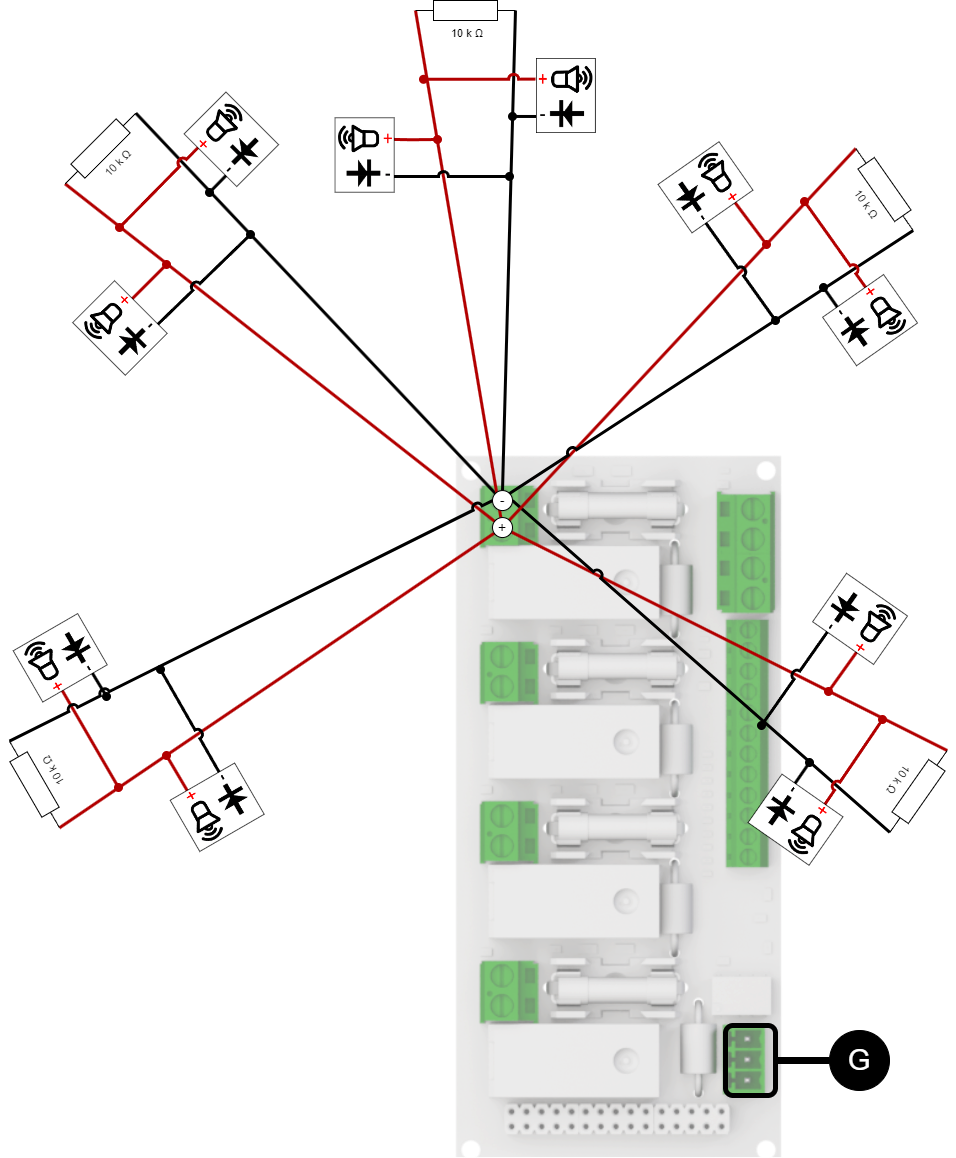

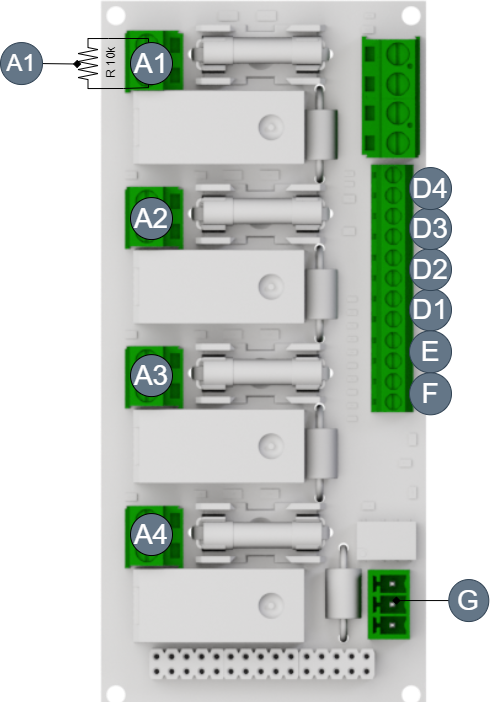

Esimerkki piirros silmukoiden liittämisestä
Jokaisessa ulostulossa (A1-A4) voi olla enintään viisi valvottua silmukkaa. Kunkin silmukan seuraamiseksi vastus on asennettava silmukan päähän. Keskeytyksen tai oikosulun sattuessa kuormituksen lähtödiodi, hälytyslähdön hälytys, ilmoittaa (P 4:1-3) ja näkyy näytöllä
Mukana 20 kpl 10k ohmin vastuksia. Jokaisen silmukan päähän on asennettava vastus.
Varo
Jokainen yksittäinen alaryhmä EI saa yksilöllistä hälytystä.
Jokainen ulostulon yksittäinen alisilmukka EI saa ainutlaatuista hälytystä.
Jokainen yksittäinen hälytyslaite EI saa yksilöllistä hälytystä.
Hälytykset ilmoitetaan lähtökohtaisesti ja hälytyksiä yhteensä.
Jokainen hälytyslaite on varustettava tai siinä on oltava sisäänrakennettu tasasuuntausdiodi.
10k ohmin vastus on kytkettävä jokaisen osittaisen silmukan loppuun.
 |
Lähtö | Silmukka | Hälytys silmukassa | Hälytys ulostulossa | Näkyykö hälytys näytölle? | Hälytys ulostulossa |
|---|---|---|---|---|---|
1 | 1 | Ei | Ja | Kyllä (E1A, E1-E1O.) | G |
2 | Ja | ||||
3 | Ei | ||||
4 | Ei | ||||
5 | Ei |
Kalibrointi ja ohjelmointi
Tärkeää
Kortti on kalibroitava ennen käyttöä.
Kortin kalibrointia varten kaikki silmukat on liitettävä oikein kuormituslähtöihin. Kun kortti käynnistetään ensimmäisen kerran, sitä ei kalibroida, näytön oikeassa alakulmassa vilkkuu oranssi piste.
Kalibrointi:
Tarkista, että näytön oikeassa alakulmassa oleva piste vilkkuu oranssina.

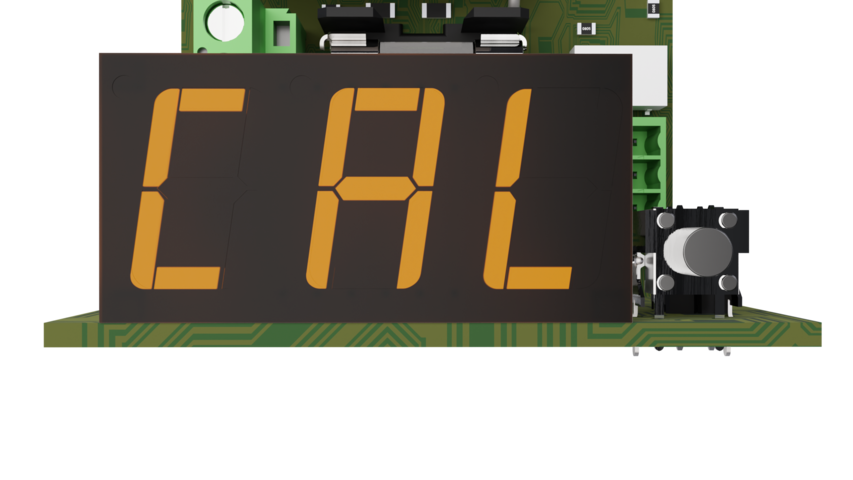

Pidä näytön vieressä olevaa painiketta painettuna, kunnes CAL tulee näyttöön.
Vapauta painike. Kortti tekee nyt mittauksia kaikista kytketyistä silmukoista ja tallentaa arvot.

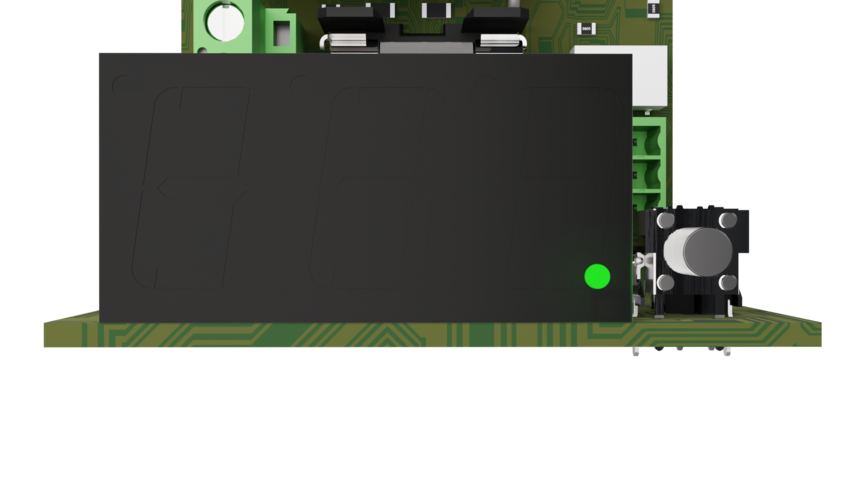

Kun piste näytön oikeassa alakulmassa vilkkuu vihreänä, konfigurointi on valmis.
Huomaa
Uudelleenkalibrointi? Suorita vaiheet 2-4.
Jos E1, E2, E3 tai E4 näytetään kalibroinnin aikana, tarkista, että 10kΩ vastukset on kytketty oikein.
Hälytyslaitteessa on oltava tasasuuntaajan diodi.
Tärkeää
Hälytysohjauksen tapauksessa Axx ei ole mahdollista aloittaa kalibrointia. Sammuta hälytysohjaus kalibroidaksesi
Asetusten nollaaminen
Tee kortista stressitön.
Pidä painiketta painettuna.
Jännitetilalevy.

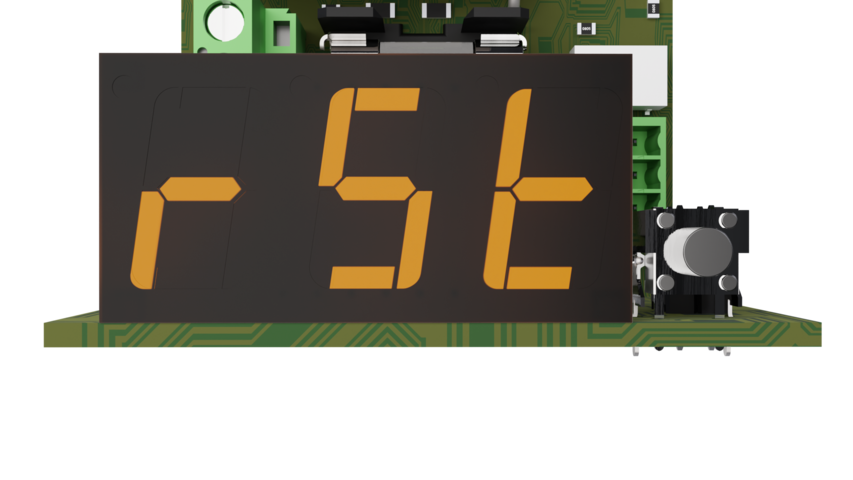

Pidä painiketta painettuna, kunnes näyttö näyttää: Rst.
Oikeassa alakulmassa piste vilkkuu oranssina.
Kalibroi kortti uudelleen.
Hälytystyypin ohjelmointi hälytyslähdön jälkeen
Voit valita joko kiinteän hälytyksen tai sykkivän hälytyksen. Jos valintaa ei tehdä, hälytystyyppi
Näytön oikeassa alakulmassa olevan pisteen tulisi vilkkua vihreänä.
Paina painiketta, mutta älä pidä painiketta painettuna.

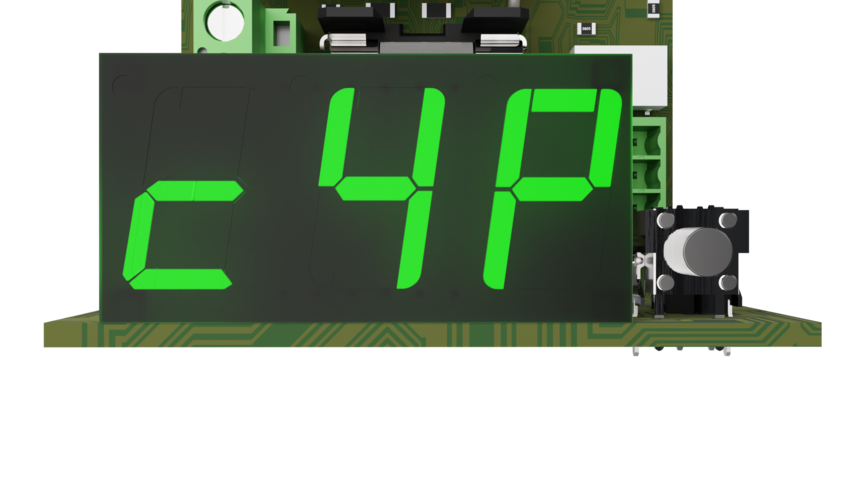

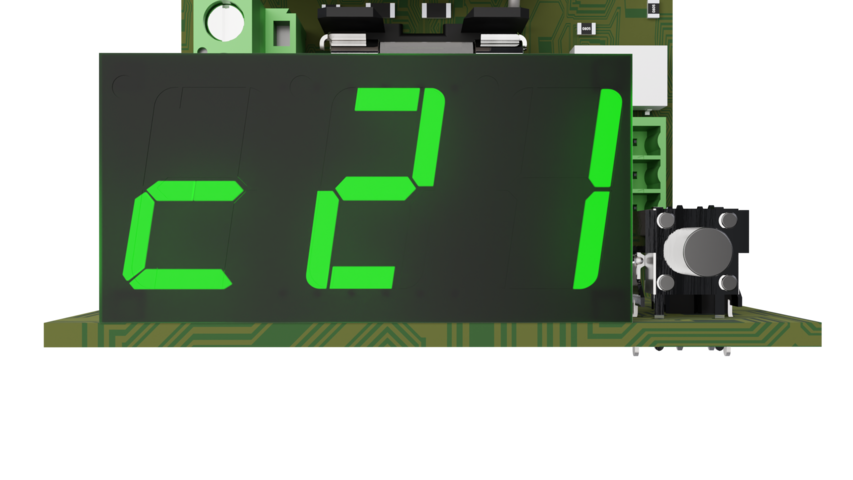

Näytössä lukee c1 ja kuinka monta vastusta on kytketty kyseiseen kanavaan. Esimerkki: Jos kanavaan 1 on kytketty 2 vastusta, siinä lukee c12
Jos pidät painiketta tässä asennossa noin 5 sekunnin ajan, viimeinen merkki alkaa vilkkua P. Sykkivä hälytys on nyt aktivoitu.
[sv]
Paina painiketta lyhyesti tai odota noin viisi sekuntia ja tila päättyy automaattisesti.
Toista menettely jokaiselle kanavalle.
Mitä kortin näytössä näkyy?
Näyttö näyttää eri tilat liitettäessä Fire-moduulin 4 lähtöihin. Paina painiketta nähdäksesi eri tilat ja tiedot. Näyttö näyttää tiedot vihreällä, varoitukset keltaisella ja hälytykset punaisella.
Normaali toiminta: Kaikki numerot ovat pois päältä ja oikeassa alakulmassa näkyy vilkkuva vihreä piste.
Paina painiketta: Painikkeen painaminen näyttää tiedot.
Matriisi näyttöä varten
Vihreä | ||
|---|---|---|
Kirje | Lataa lähtö / kanavanro | Silmukoiden lukumäärä |
C (kanava) | 1-4 | 1-5 |

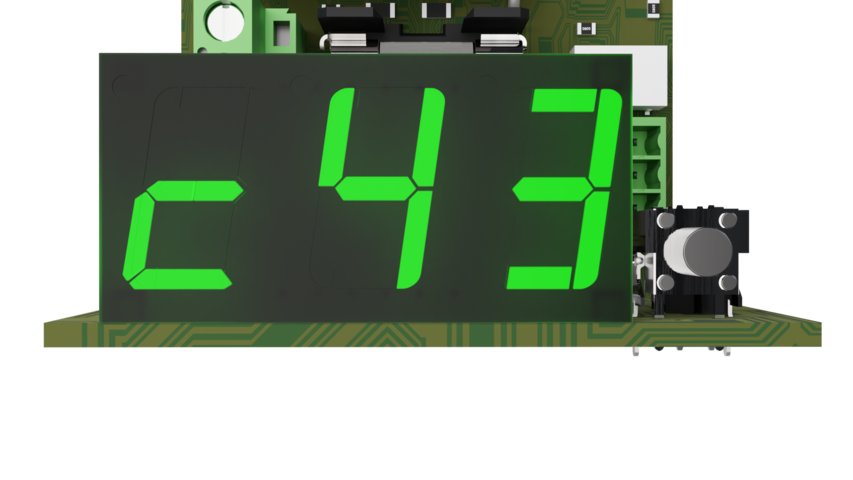

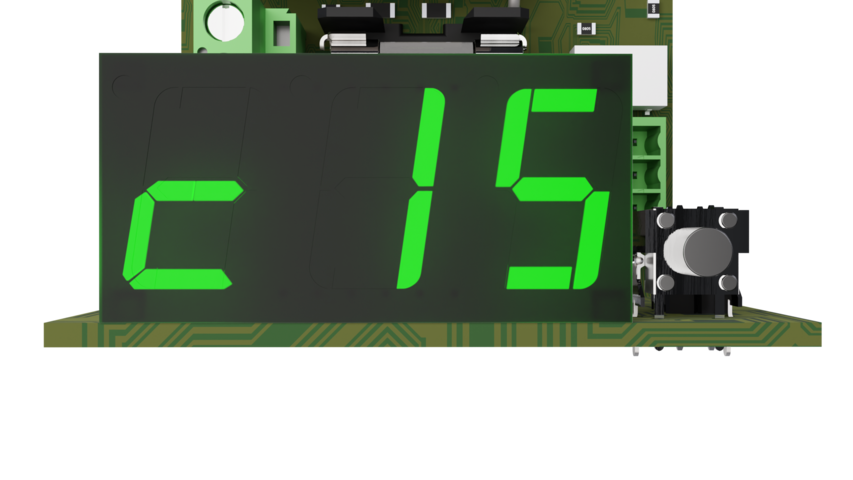

Näytön esimerkkinäyttö: C25=Kuormituslähtö 2 on kytketty 5 silmukkaa. | ||
Oranssi (tiedot) | ||
|---|---|---|
Kirje | Lataa lähtö / kanavanro | Kolmas merkki |
A (käytössä) | 1-4 | Pois / ei näy |

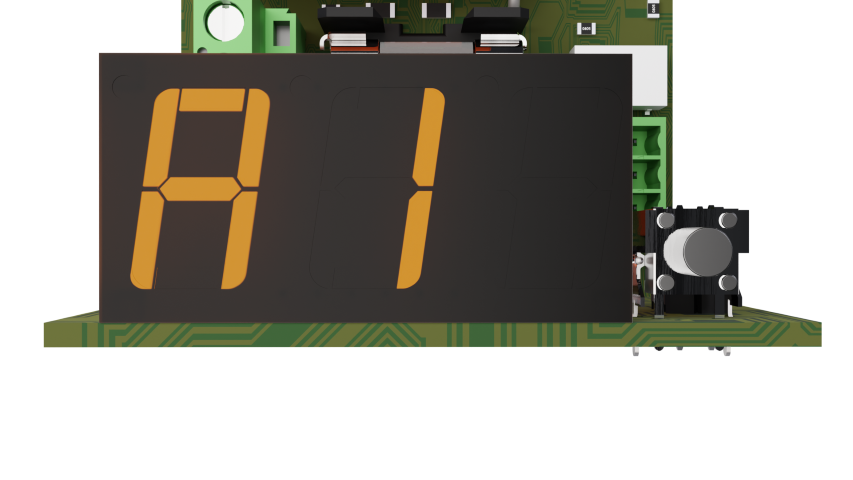

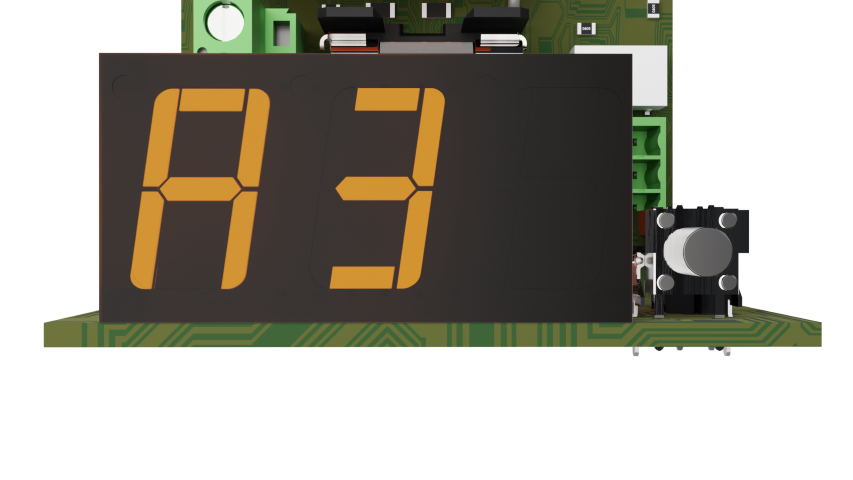

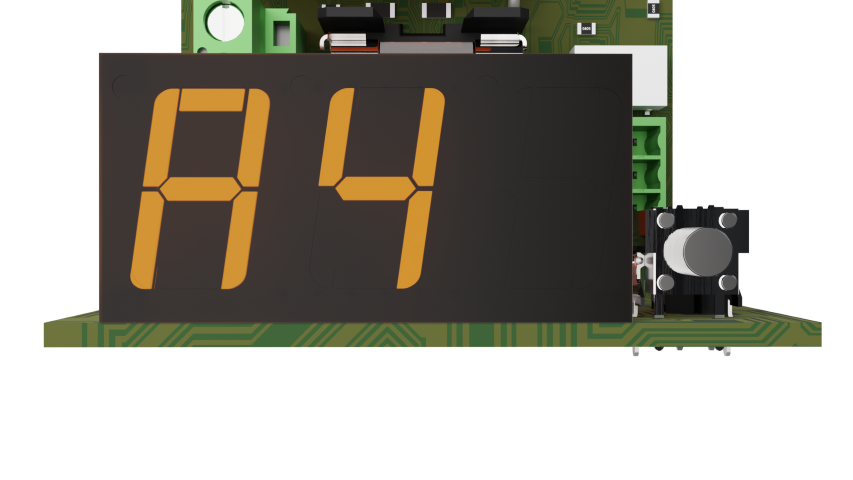

Näytön esimerkkinäyttö: A2=Kuormituslähtö 2 aktivoituu hälytysohjauksella. Keltainen teksti: AL.L kaikki kuormalähdöt aktivoituvat palomiesohjauksella tai A.LL aktivoidakseen kaikki don. Siinä sanotaan, että ALL ovat molemmat aktivoituja. | ||
Punainen (hälytykset ja hälytykset) | |||
|---|---|---|---|
Kirje | Lataa lähtö / kanavanro | Kolmas merkki | Selitys, kolmas merkki |
E (Virhe)* | 1-4 | O (avoin) | keskeytys* |
- | Oikosulku | ||
A (Huomio) | Impedanssivirhe | ||
Kalibrointivirhe | |||

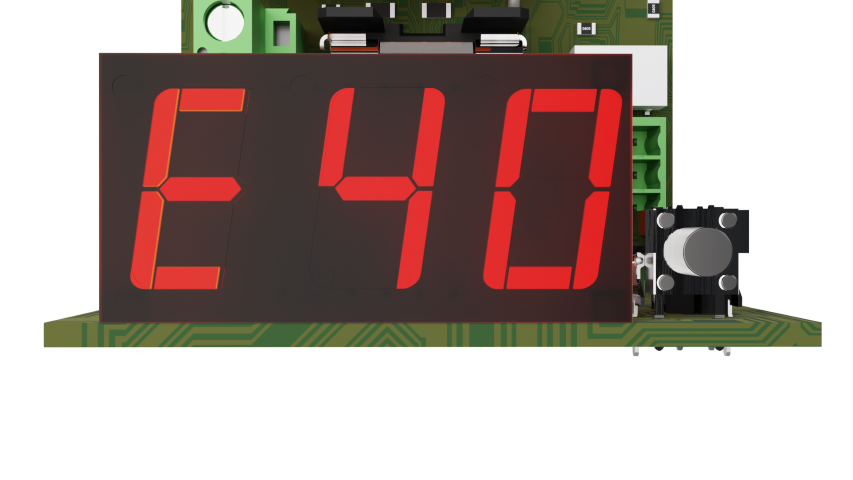

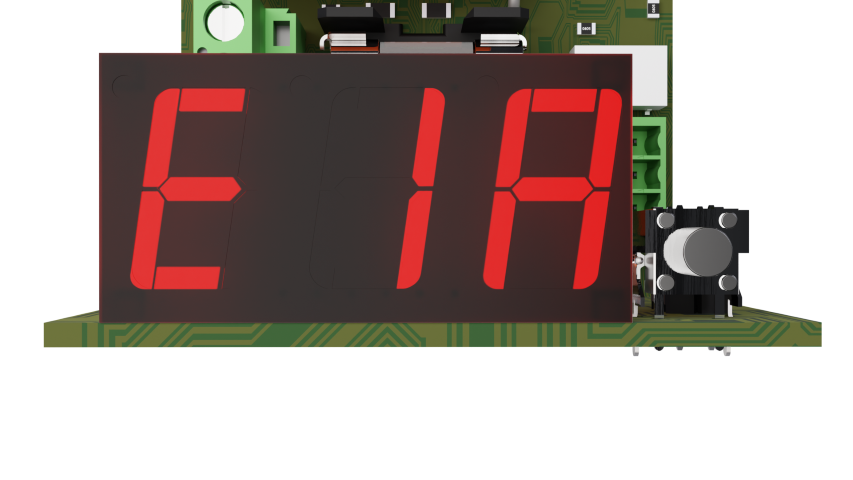

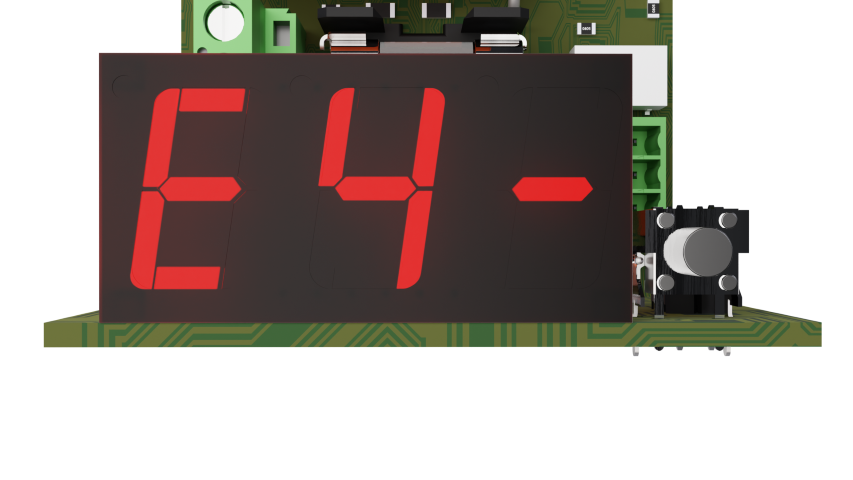

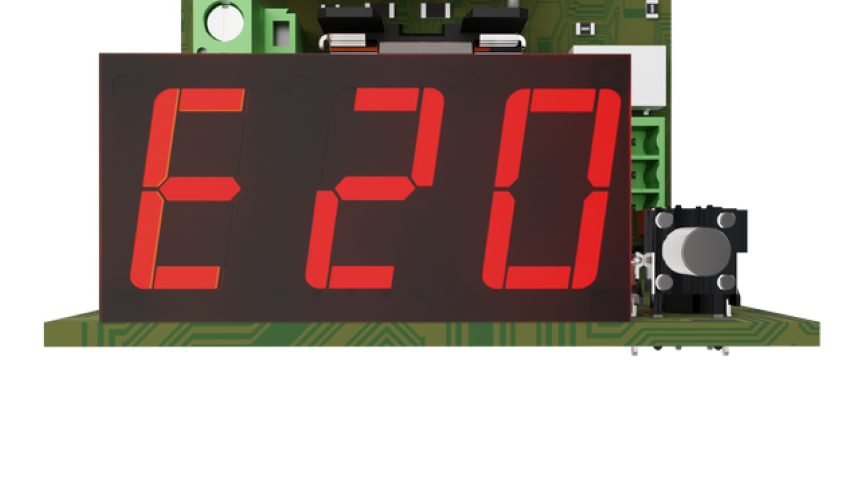

Näytössä näkyy esimerkkinäyttö: E 2 0= kuorman ulostulon keskeytys 2. Näytön esimerkki näytetään, kolmas merkki: 4 = 4 havaittua silmukkaa. Sammutettu = kalibrointivirhe. Kun hälytys on aktivoitu yli 60 sekunnin ajan, näyttö laskee 300 sekuntia (viisi minuuttia). Näin vältetään se, että lämmitetyt diodit voivat vuotaa. Hälytyksiä ei aktivoida tänä aikana, mutta palohälytykset voivat aktivoida nämä lähdöt. Jos hälytys on alle 60 sekuntia, näyttö laskee 20 sekuntia. Lähtölaskenta ilmestyy 10 sekunnin kuluessa. Laskenta-ajan aikana laite hälyttää silmukkavirheistä ja/ tai impedanssivirheistä | |||
Tärkeää
Edellytyksenä on, että kytkettyyn palohälytyslaitteeseen on asennettu tasasuuntaajadiodi. Vuodon tulee olla alle 20 µA.

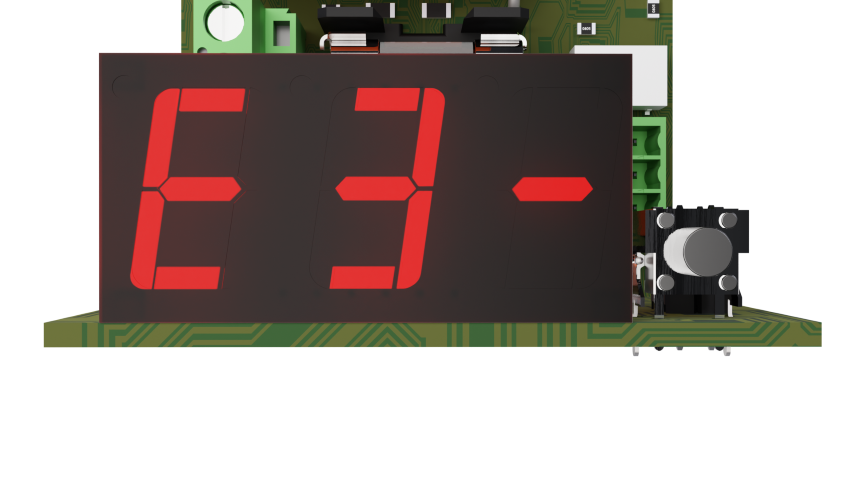

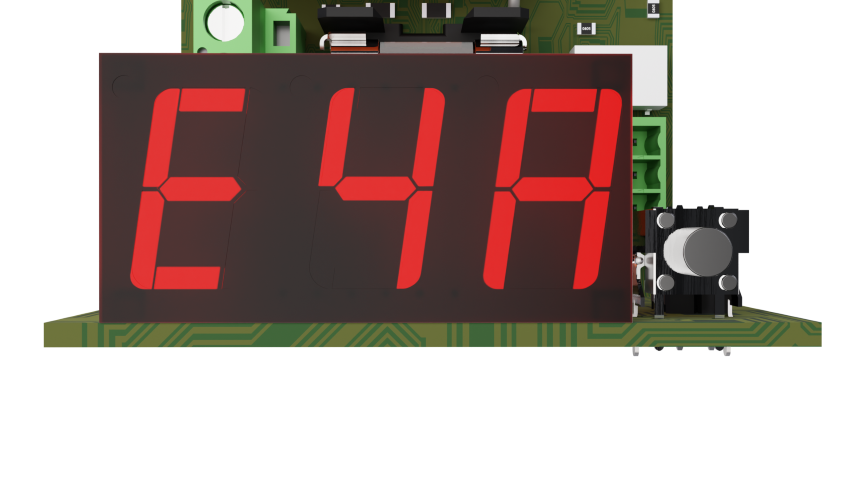

Luettelo siitä, mitä näyttö voi näyttää
Tekstin väri | Näytössä | Selitys |
|---|---|---|
Punainen |  | Virhekanava 1 - keskeytä (0 = Avaa/Avaa). |
Punainen |  | Virhekanava 2 - keskeytä (0 = Avaa/Avaa). |
Punainen |  | Virhekanava 3 - keskeytys (0 = Avaa/Avaa). |
Punainen |  | Virhekanava 4 - keskeytä (0 = Avaa/Avaa). |

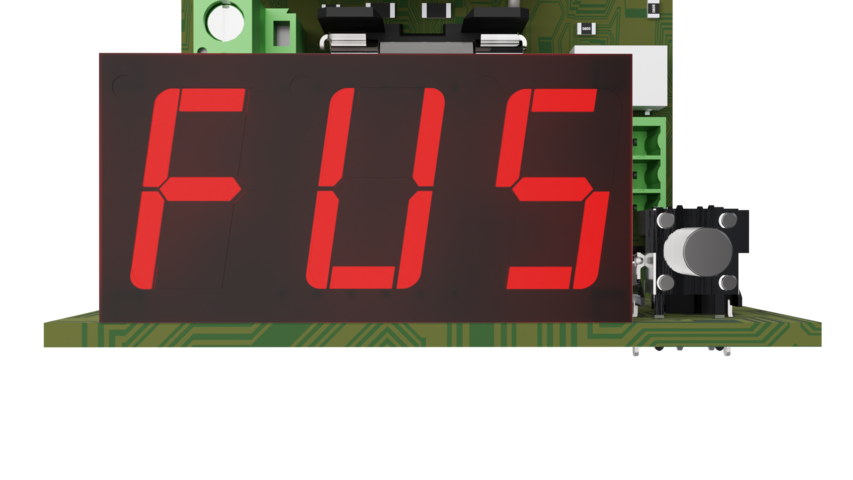

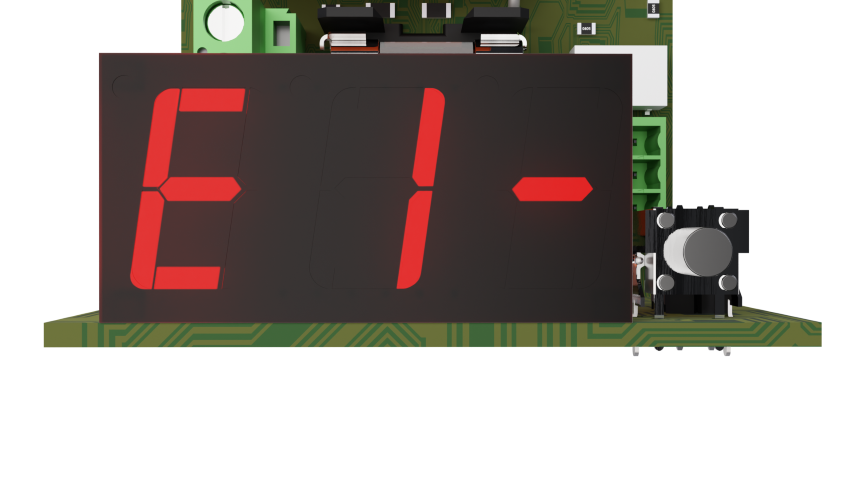

Punainen |  | Silmukkavika sulakkeessa/laukaistu sulake millä tahansa ulostulolla, (A1-A4). Myös teksti xx0 voi tarkoittaa laukaistua sulaketta. |
Punainen |  | Silmukkavika (virhe) Kanava 1 - oikosulku |

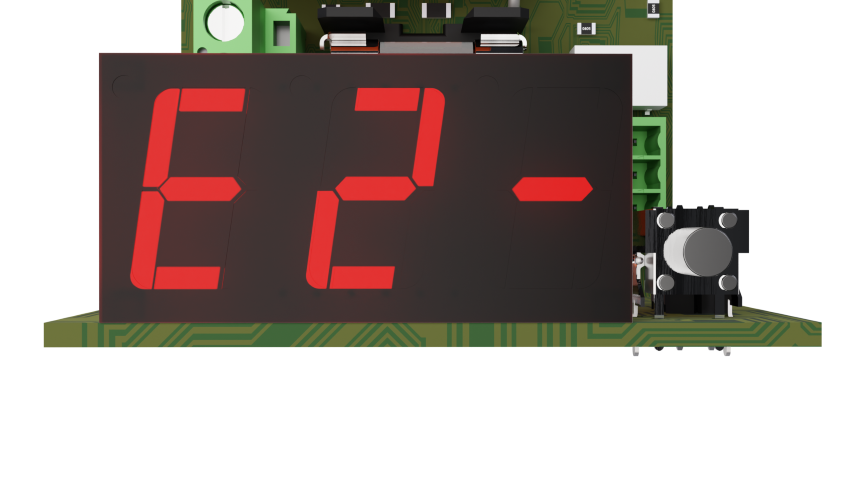

Punainen |  | Silmukkavirhe (virhe) Kanava 2 - oikosulku. |
Punainen |  | Silmukkavirhe (virhe) Kanava 3 - oikosulku. |
Punainen |  | Silmukkavirhe (virhe) Kanava 4 - oikosulku. |
Punainen |  | Silmukkavirhekanava 1 - Impedanssivirhe, (A = huomio). |

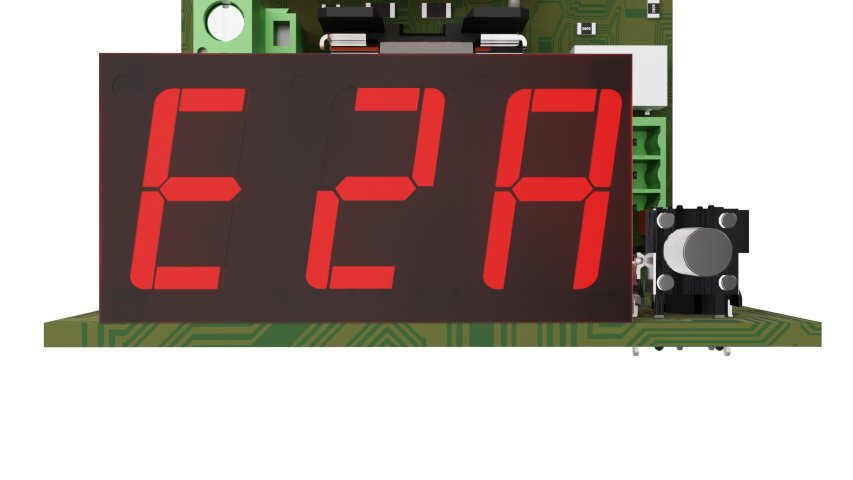

Punainen |  | Silmukkavirhekanava 2 - Impedanssivirhe, (A = huomio). |
Punainen |  | Silmukkavirhekanava 3 - Impedanssivirhe, (A = huomio). |
Punainen |  | Silmukkavirhekanava 4 - Impedanssivirhe, (A = huomio). |
Vihreä |  | Información Kanava 1 (havaittu 5 vastusta/silmukkaa). |
Vihreä |  | Información Kanava 2 (1 vastus/silmukka havaittu). |

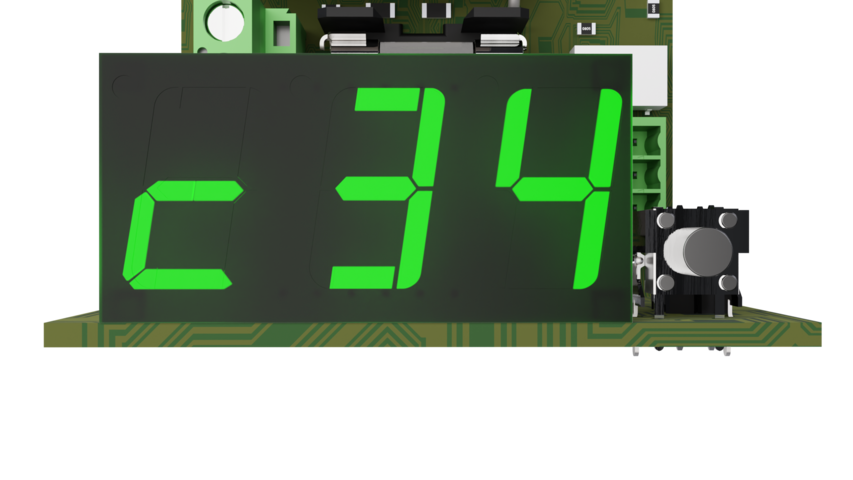

Vihreä |  | Información Kanava 3 (havaittu 4 vastusta/silmukkaa), |
Vihreä |  | Información Kanava 4 (havaittu 3 vastusta/silmukkaa). |
Vihreä |  | Sykkivä hälytys, |
Vihreä |  Sykkivä hälytys, näyttökytkimet. | |
Oranssi |  | Kalibrointi. |
Oranssi/vihreä |  Vilkkuu oranssina kalibroimattomassa järjestelmässä ja vihreänä kalibroidussa järjestelmässä. | |
Oranssi |  | Palauta/nollaa |
Vihreä | | Vihreä vilkkuu, lepotila. Kalibroitu järjestelmä. Ei aktiivisia hälytyksiä |

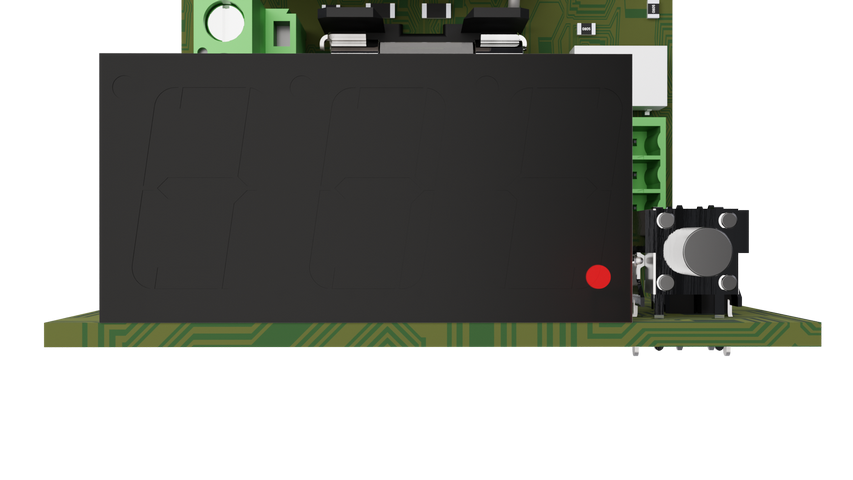

Punainen |  | Jatkuva virhetodistaja. |
Oranssi |  | Kaikki lastilähdöt aktivoituvat palomiesohjauksella. E-tulo |
Oranssi |  | Kaikki lastilähdöt käytössä. F-tulo |
Oranssi |  | Aktiivinen hälytys kuormalähdössä A1. |
Oranssi |  | Aktiivinen hälytys kuormalähdössä A2. |
Oranssi |  | Aktiivinen hälytys kuormalähdössä A3. |
Oranssi |  | Aktiivinen hälytys kuormalähdössä A4. |
Muut näyttötiedot | C18 tai C28 | Jos laitteessa on vika, että kanavat 1 ja 2 on kytketty pois päältä silmukkahälytyksiä varten, ja näiden kanavien vastukset irrotetaan myöhemmin, ”C1o” ja ”C2o” eivät näy C-valikossa odotetusti. Sen sijaan, ”c18 tulee näkyviin. ”ja ”c28, vastaavasti. ”vihreällä tekstillä. Tämä ei vaikuta toiminnallisuuteen, mutta se on huomattava vaihtoehtoisena näyttötilana tässä tilassa |
Näytöllä näkyvien hälytysten kuittaus
Tärkeää
Hälytykset näkyvät näytössä, kunnes ne kuitataan.
Hälytykset kuitataan lyhyellä painikkeen painalluksella.
Huomaa
Vain hälytysnäyttö on kuitattava. Hälytysrele ei ole lukittu, vaan palaa heti, kun vika on poistunut (ilman kuittausta).
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.
Silmukan vianmääritys
Tyhjäkäynnillä vakaa jännite sijaitsee kuormalähdössä, joka riippuu kytkettyjen vastusten lukumäärästä, se voidaan tarkistaa mittaamalla kuormituslähtön jännite yleismittarilla tilassa ”DC”. Jännite seuraa syöttöjännitettä, katso esimerkkejä 20, 24 ja 27,3 V: sta alla
Numero vastus | Kirjoita jännite päällä silmukka (V) | Hyväksytty Tyyppi jännitealue (V) | Hyväksytty Intervalli | ||||
|---|---|---|---|---|---|---|---|
20 | 24 | 27,3 | 20 | 24 | 27,3 | Intervalli | |
0 (Keskeytä) | 18,8 | 22,6 | 25,7 | >13.0 | >15.6 | >17.8 | > 63% |
1 (10 kΩ) | 10,6 | 12,7 | 14,3 | 10,1 - 11,2 | 12,0 - 13,4 | 13,5 - 15,1 | ± 2,93% |
2 (5,0 kΩ) | 7,40 | 8,80 | 10,1 | 6,90 - 7,94 | 8,15 - 9,45 | 9,36 - 10,8 | ± 2,75% |
3 (3,3 kΩ) | 5,60 | 6,72 | 7,74 | 5,20 - 6,03 | 6,20 - 7,24 | 7,15 - 8,33 | ± 2,20% |
4 (2,5 kΩ) | 4,60 | 5,52 | 6,35 | 4,40 - 4,84 | 5,23 - 5,81 | 6,01 - 6,69 | ± 1,25% |
5 (2,0 kΩ) | 3,80 | 4,56 | 5,29 | 3,65 - 3,95 | 4,38 - 4,74 | 5,08 - 5,50 | ± 0,81% |
Keskeytykset, jos jännite on yli 63% syöttöjännitteestä. Oikosulku, jos jännite on alle 0,5 V. | |||||||
Jos ”A” näkyy näytön kolmannessa merkissä, se on impedanssivirhe, mikä tarkoittaa, että jännitearvo on hyväksytyn alueen ulkopuolella. Tarkista, että silmukan hälytyslaitteilla on oikea napaisuus, että ne on varustettu diodilla ja että silmukka päättyy 10 kΩ: n vastukseen. Tarkista silmukan vastus taulukon mukaan. | |||||||
Näytä koodit poikkeamien sattuessa | |||
|---|---|---|---|
Jos kuormituksen lähtöjännite levossa on yli 63% syöttöjännitteestä (> 17,8 V 27,3 V: n syöttöjännitteellä), oletetaan keskeytymisen. Näytössä näkyy jokin seuraavista neljästä vaihtoehdosta: | |||
E10 | E20 | E30 | E40 |
Jos kuormituksen lähtöjännite levossa on alle 0,5 V, oletetaan oikosulun. Näytössä näkyy jokin seuraavista vaihtoehdoista: | |||
E1- | E2- | E3- | E4- |
Jos kuormituksen lähtöjännite on hyväksytyn alueen ulkopuolella, näyttö ilmaisee yhden neljästä vaihtoehdosta: | |||
E1A | E2A | E3A | E4a |
Jos useita kuormalähtöjä epäonnistuu, virheet näkyvät yksi kerrallaan, sarjaan. | |||
Silmukan testi |
|---|
* Irrota ainakin yksi johtimista levyn kuormitusulostulosta ja mittaa silmukan vastus (esim. 3,3 kΩ) ja vertaa sitten taulukkoon. |
* Poikkeaako arvo suuresti, tarkista hälytyslaitteen napaisuus ja käytettyjen päätypäätyresistanssien toleranssi on hyvä (1% tai parempi). |
* Siirrä kuorma, jännitä levy ja mittaa sitten syöttöjännite ja kuormituksen lähtöjännite joutokäynnillä. |
* Jos odotettu jännite (tässä tapauksessa 7,74 V 27,3 V: n syöttöjännitteellä) ei vastaa vastusten lukumäärää, syy voi olla yhteensopimaton hälytyslaite, joka on kytkettävä diodiin sarjaan, jotta se ei vaikuta impedanssiin levossa. |
[1] Jokaisessa ulostulossa voi istua enintään viisi päätypäätevastuksen silmukkaa.
