Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Käyttöalue
10 lähtömoduuli ATO 24V 24V 1HE jakaa ja varmistaa virran jopa kymmeneen 24 V:n sovellukseen. Se asennetaan kätevästi 19 tuuman telineeseen ja hälyttää sulakkeen vikaantumisen varalta LEDin ja releen kautta. Kolme lastin uloskäynneistä on etusijalla, kun taas seitsemän on etusijalla. Sähkökatkon sattuessa suojaamattomien lähdöiden jännite katkeaa. Tarvitsetko lisää yhteyksiä? Laajenna helposti kahdella ylimääräisellä kortilla ja saat yhteensä 30 lähtöä
Osaluettelo

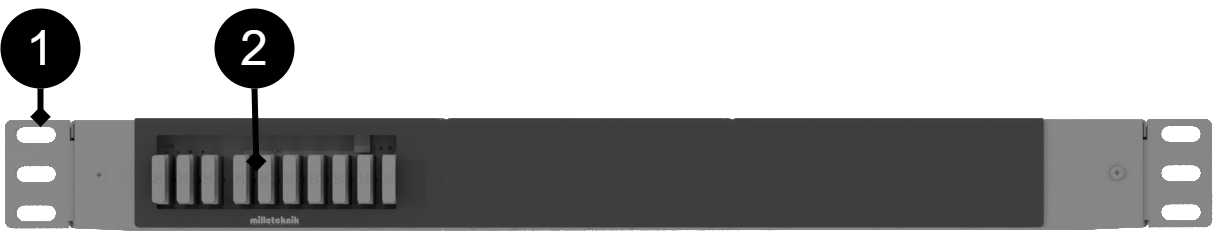

Komponenttien yleiskatsaus - edessä ja takana
Ei | Selitys |
|---|---|
1 | Monivalintainen ohjauspyörä |
2 | 10 Lähtömoduuli ATO, kuormanvaihto tapahtuu avaamalla kansi ja kytkemällä kuorma levyn takana oleviin liittimiin. |

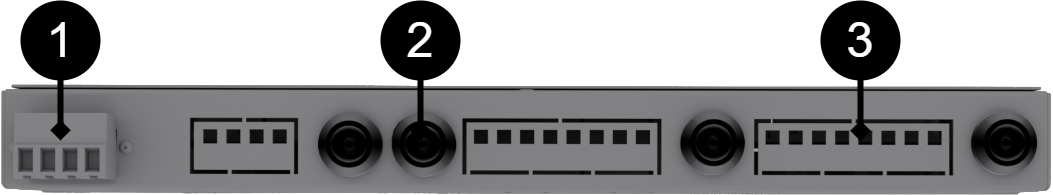

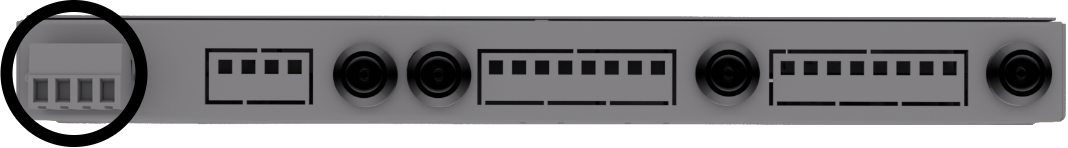

Nro | Selitys | Kommentti |
|---|---|---|
1 | Akun johtojen liitäntä | 24 V. |
2 | Lataa lähtö 2 | Edessä oleva sulake on lähimpänä näyttöä. |
3 | Lataa lähtö 1 | Edessä oleva sulake on lähimpänä kulmaa. |

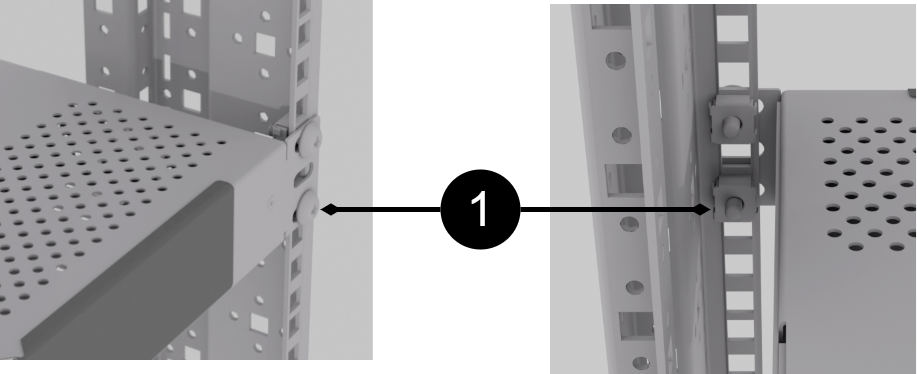

Asennus 19" telineeseen
Laite on korkeusyksikkö (44 mm) korkea, ja se tulee asentaa 19 tuuman telineisiin, joissa on kaksi ruuvia kummallakin puolella (1).
Ruuvi ja mutteri 19" telineeseen eivät sisälly toimitukseen.
Varo
Jätä vähintään 100 mm ylä- ja alapuolelle parhaan ilmanvaihdon saavuttamiseksi.

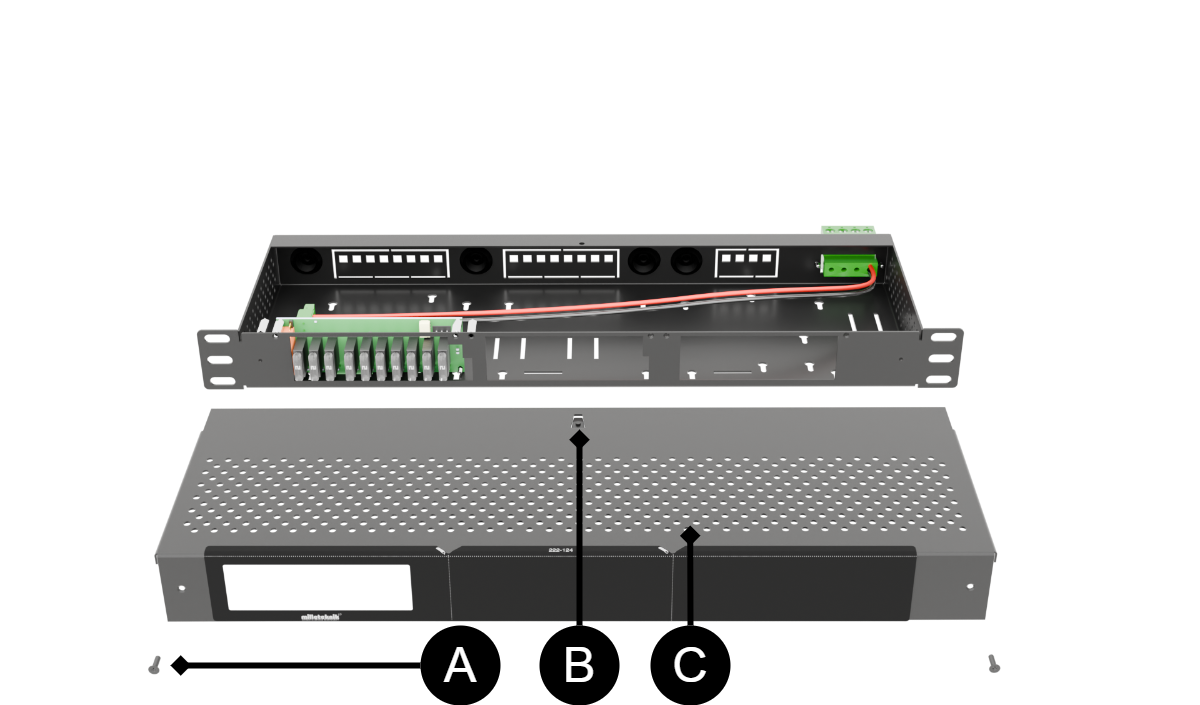

Avaa kansi
Kuorma on kytketty takaosaan. Kansi on poistettava, jotta pääset irrottaviin liittimiin
Irrota kaksi ruuvia kannen etuosassa.
Paina korkkia (B) ruuvimeisselillä alas työntämällä kansi ulos.
Kokoonpano vaihtelee, mutta kansi poistetaan samalla tavalla.
Kirje | Selitys |
|---|---|
A | Ruuvi. |
B | Liima/kiinnitin kannessa ja pohjassa. |
C | Kansi. |
Liitä tähän tilaukseen
Kuorman kytkeminen ja hälytys.
Kytke virtalähde, 24 V .

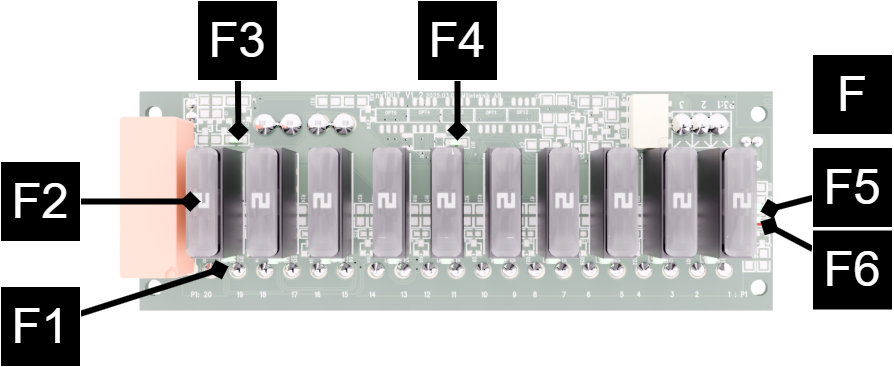

Kuvaus 10 Lähtömoduuli ATO
F = edessä | Selitys |
|---|---|
F1 | LED, palaa vihreänä, kun sulake on täynnä. |
F2 | Sulake. |
F3 | LED - hehkuu vihreänä kymmenellä aktiivisella lähdöllä. |
F4 | Hohtaa vihreänä vain seitsemällä aktiivisella ulostulolla akkukäytössä. |
F5 | LED, hehkuu vihreänä, kun kaikki sulakkeet ovat kunnossa. |
F6 | LED, hehkuu punaisena, kun jokin sulake on rikki. |

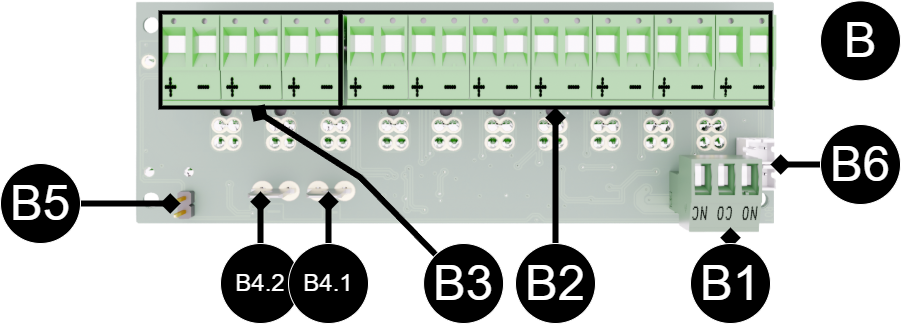

B = Takaisin | Selitys |
|---|---|
B1 | Kytkentähälytys, NC/COM/NO. |
B2 | Kuormituslähtö 1-7, prioriteetti. |
B3 | Kuormituslähtö 8-10, säädettävissä prioriteetin mukaan. |
B4 | Liitäntä 24 V in. |
B5 | Hyppääjä määrittää, pitäisikö ulostulon 8-10 olla etusijalla vai ei. Kortin mukana tulee hyppylaite ja sitten lähdöt (8-10) priorisoidaan. Kun hyppääjä ei istu hyppääjällä, uloskäynnit ovat etuoikeutettuja. |
B6 | Valkoinen liitin. |

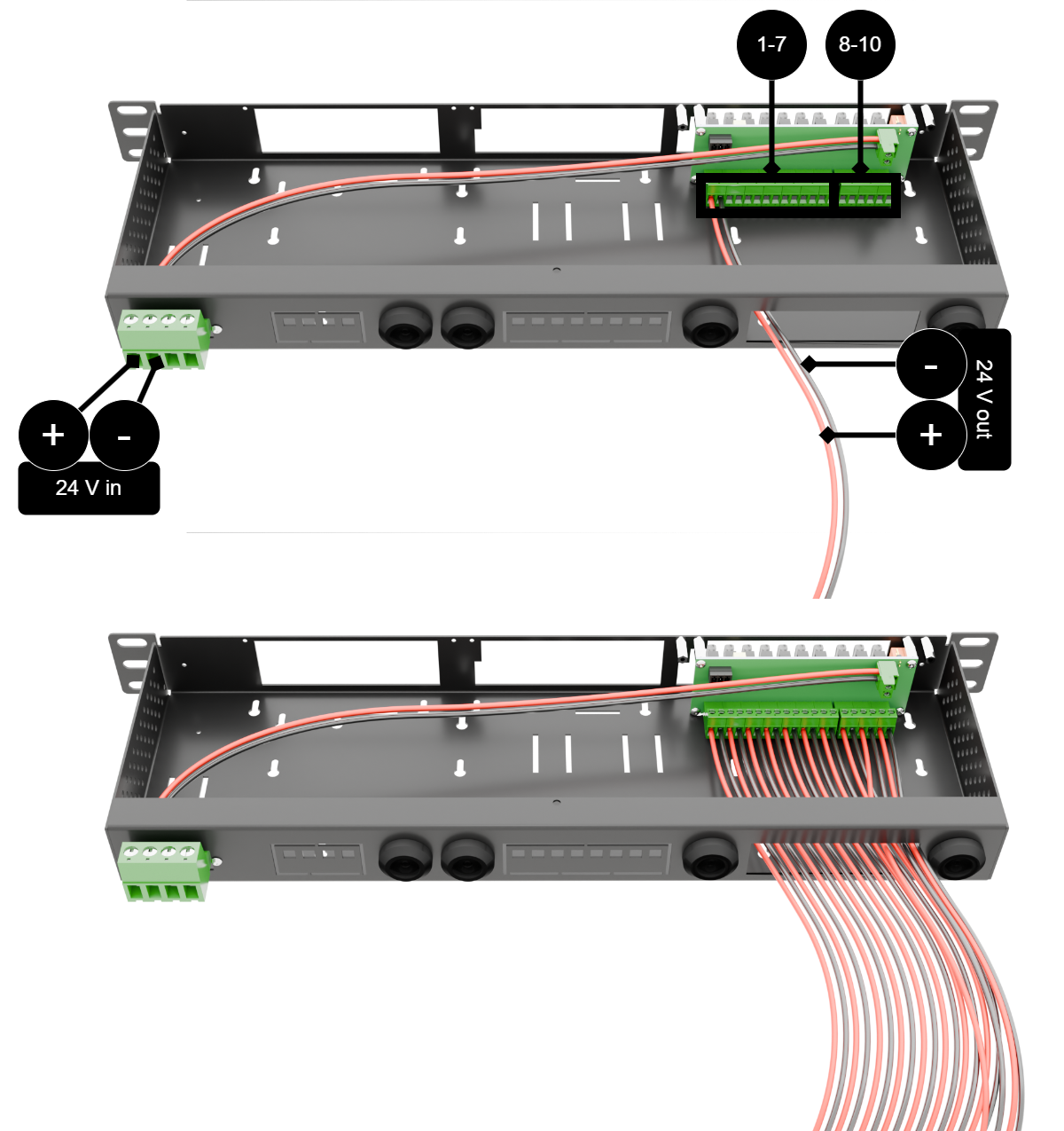

Plug-in - kuorma
Kuvassa | Selitys |
|---|---|
+/- 24 V tuuma | Saapuva 24 V. |
1-7 | Kuormituslähtö 1-7, prioriteetti. Aina aktiivinen. |
8-10 | Kuormituslähtö 8-10, suojaamaton. Sulkeutuu akun käytön yhteydessä (jos se ei |
+/- 24V ulostulo | 24 V ulos. |
Plug-in - virtalähde
Kytkeminen päälle 24 V tapahtuu takana, irrotettavan päätelaitteen kautta.
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat 24 V DC ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

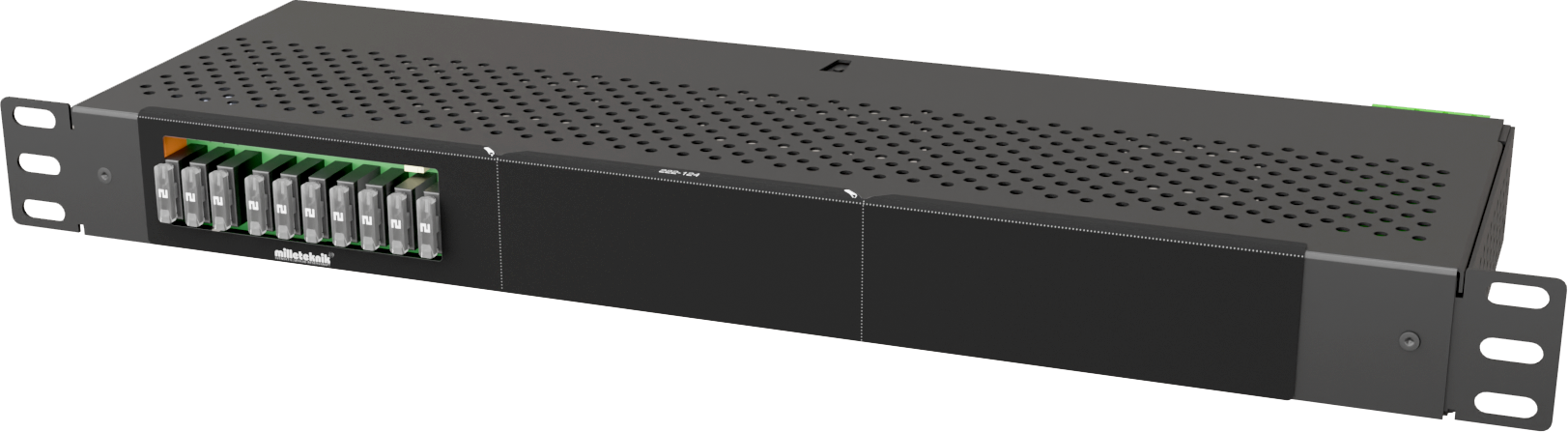

Tuotekuva
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Nimi
Sulakekortti, jossa 10 kuormalähtöä, suojattu teräsulakkeilla, kotelossa 19" telineeseen.
Käyttöalue
10 lähtömoduuli ATO 24V 24V 1HE jakaa ja varmistaa virran jopa kymmeneen 24 V:n sovellukseen. Se asennetaan kätevästi 19 tuuman telineeseen ja hälyttää sulakkeen vikaantumisen varalta LEDin ja releen kautta. Kolme lastin uloskäynneistä on etusijalla, kun taas seitsemän on etusijalla. Sähkökatkon sattuessa suojaamattomien lähdöiden jännite katkeaa. Tarvitsetko lisää yhteyksiä? Laajenna helposti kahdella ylimääräisellä kortilla ja saat yhteensä 30 lähtöä
Yleiset käyttötarkoitukset
Useampien 24 V: n sovellusten laajentamiseen kulkujärjestelmissä, kuten oviympäristöissä.
Useammille laitteille hälytysjärjestelmien turvasovelluksiin, kuten magneettipidikkeisiin.
Tekninen kuvaus
Peruutuslauta kymmenellä 1-napaisella katetulla ulostulolla. Jokaisessa ulostulossa on teräsulake, ja siihen voidaan ladata enintään 2 A ulostuloa kohden ja enintään 10 A koko levylle Voidaan laajentaa kahdella lisäkortilla yhteensä 30 lähtöä varten.
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 27,3 V DC, (24 V).
Pistorasia: 10 A. Enintään 2 A per lähtö.
Lähdöt
Kymmenen 1-napaista turvalähtöä, joista kolme voidaan konfiguroida suojaamattomiksi katkeamaan sähkökatkon sattuessa.
Hälytys
Sulakkeen vika ilmoitetaan LEDillä ja kytkentäreleellä nopeaa vianmääritystä varten.
Sulakkeet
Lataa sulakkeet:
Indikaatiot ja viestintä
Kortin LED-valo syttyy, kun tulolähde on kytketty ja lähtö on kytketty.
Kotelo, toteutus
Tinalaatikko asennettavaksi 19" telinetelineeseen. Pulverimaalattu musta.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
10 Lähtömoduuli ATO 24V 1HE | 1,7 kg | 2,0 kg |
10 Lähtömoduuli 1U02: lle | 0,2 kg | 0,3 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C - +40°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863 |
Huomaa
Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-30
