Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Bruksområde
10 Utgangsmodul ATO 24V 24V 1HE distribuerer og sikrer strøm til opptil ti 24V applikasjoner. Den er praktisk montert i et 19» stativ og alarmer i tilfelle sikringsfeil via LED og relé. Tre av lasteutgangene er prioriterte, mens syv er uprioritert. Ved strømbrudd er spenningen på de usikrede utgangene brutt. Trenger du flere tilkoblinger? Utvid enkelt med to ekstra kort og få totalt 30 utganger
Komponentoversikt

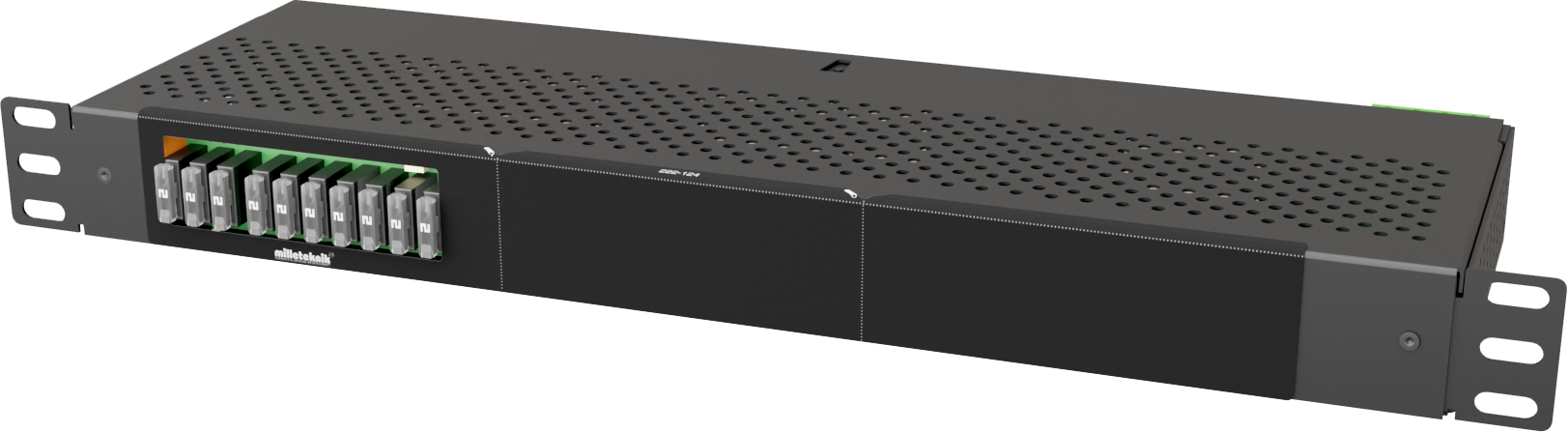

Komponentoversikt -foran og bak

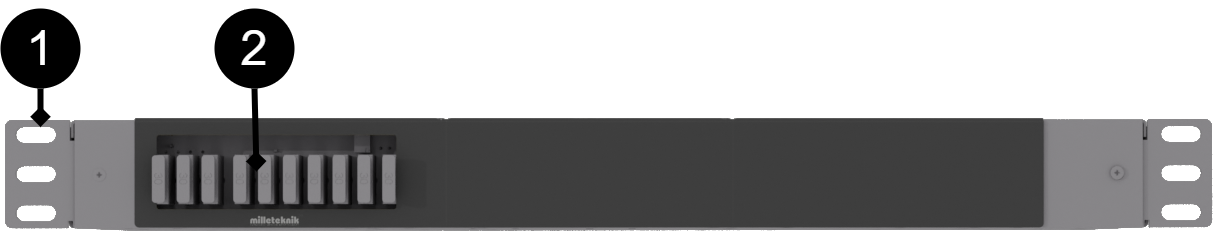

Nei | Forklaring |
|---|---|
1 | Multivalgsratt |
2 | 10 Utgangsmodul ATO, lastbytte gjøres ved å åpne dekselet og koble belastning på terminaler på baksiden av kortet. |

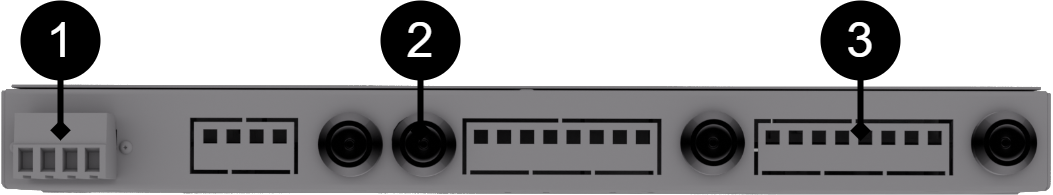

Nummer | Forklaring | Kommentar |
|---|---|---|
1 | Tilkobling av batterikabler | 24 V. |
2 | Last utgang 2 | Sikringen foran er den som er nærmest skjermen. |
3 | Last utgang 1 | Sikring på fronten er den som er nærmest hjørnet. |
Montering i 19" rack

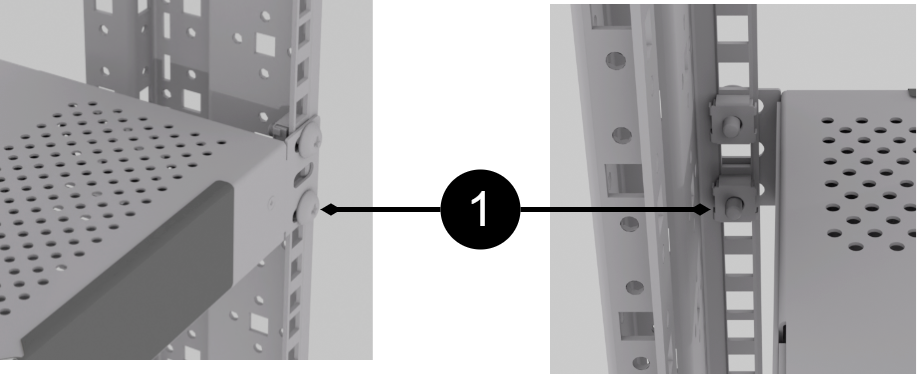

Enheten er en høydeenhet (44 mm) høy, og skal monteres i 19" stativer med to skruer på hver side (1).
Skrue og mutter for 19" stativ er ikke inkludert.
Obs
La minst 100 mm over og under for best ventilasjon.
Åpne lokket
Last er koblet til på baksiden. For å nå de jekkbare terminalene må dekselet fjernes
Skru av de to skruene på forsiden av lokket.
Trykk ned med en skrutrekker på hetten (B) mens du skyver dekselet ut.
Konfigurasjonen varierer, men dekselet fjernes på samme måte.

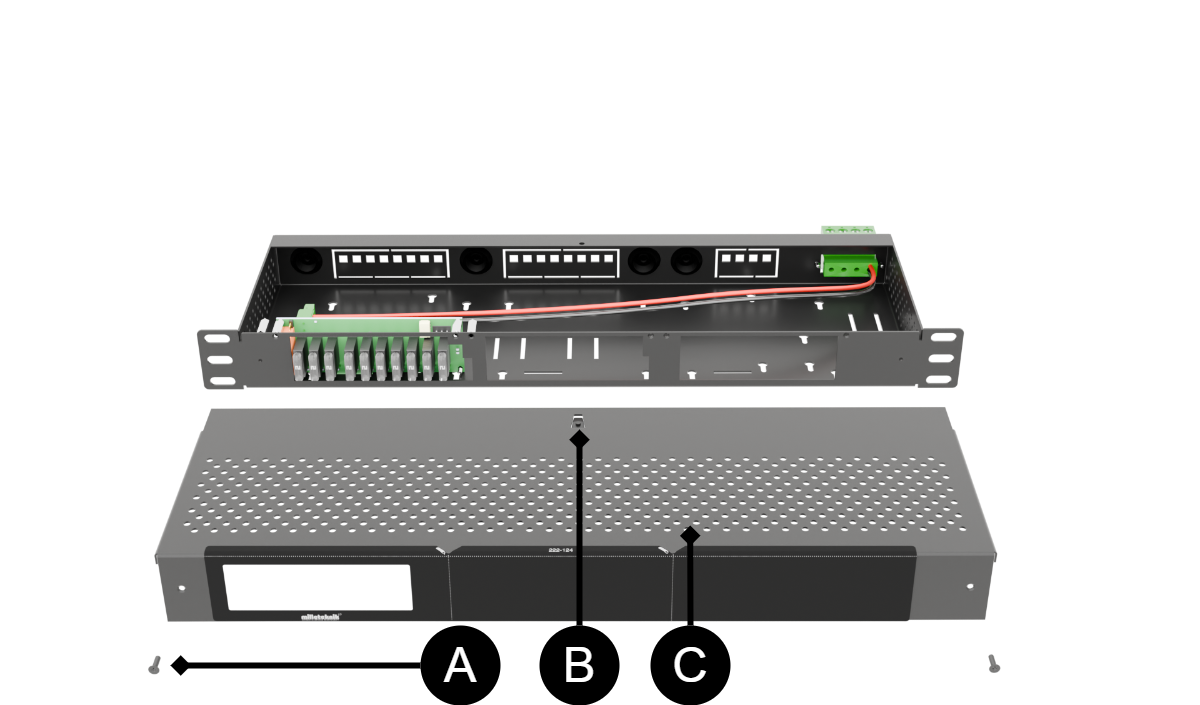

Brev | Forklaring |
|---|---|
A | Skrue. |
B | Lim/feste i lokk og bunn. |
C | Lokk. |
Koble til denne bestillingen

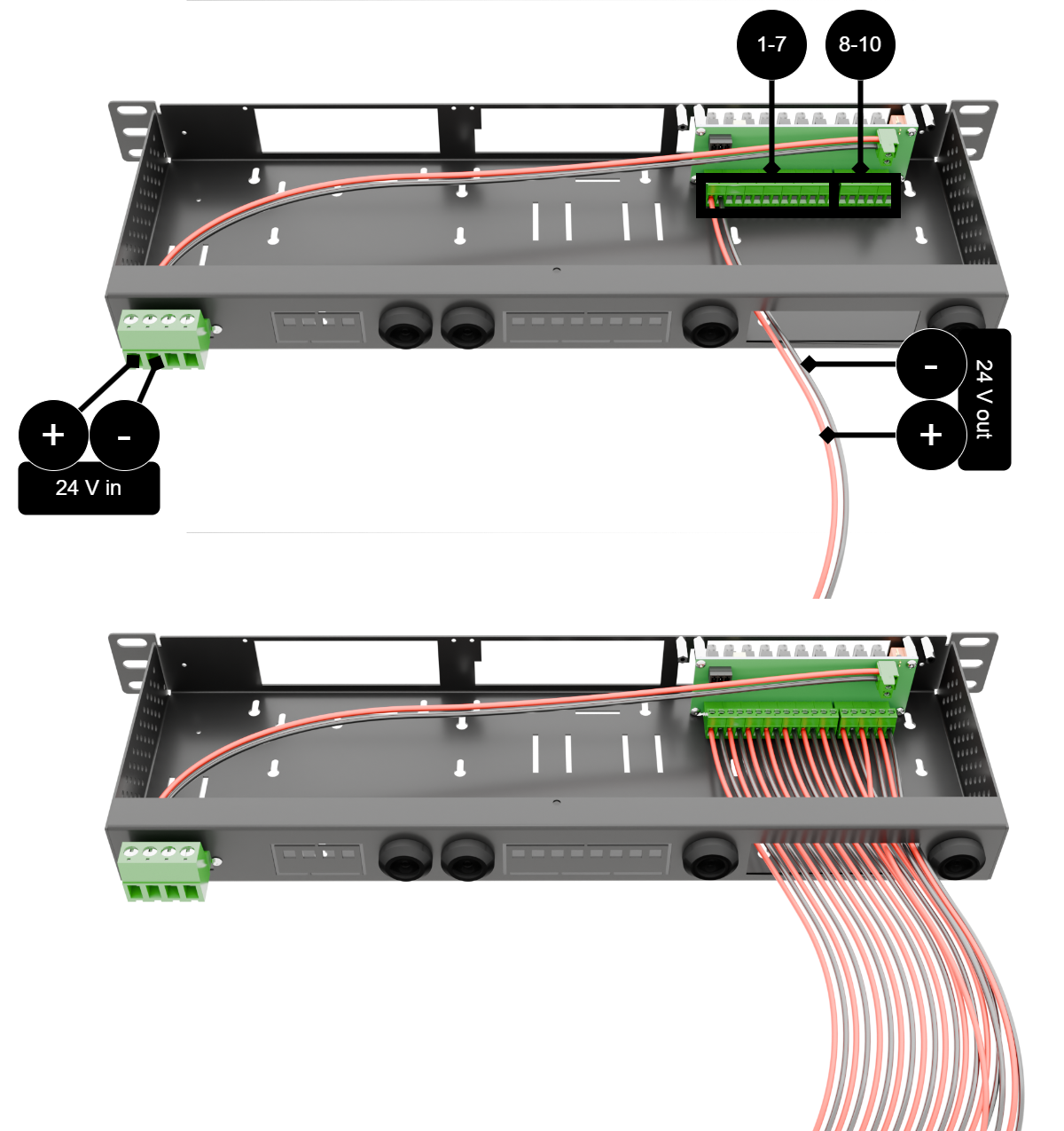

Koble til last og alarm.
Plugg inn strømforsyning, 24 V .
Beskrivelse 10 Utgangsmodul ATO

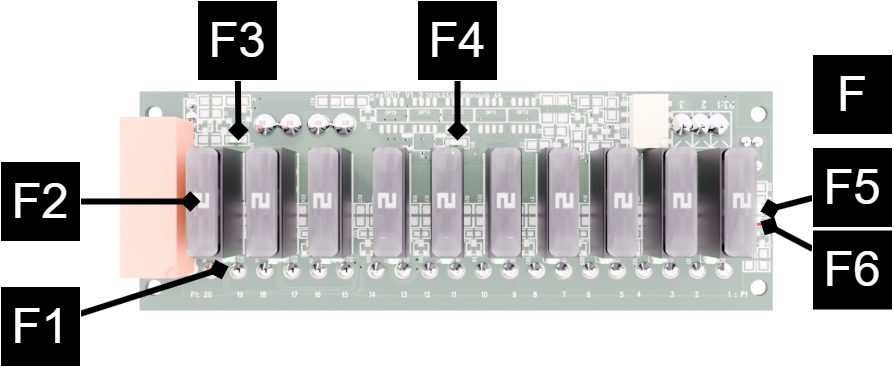

F = Foran | Forklaring |
|---|---|
F1 | LED, lyser grønt når sikringen er full. |
F2 | Sikring. |
F3 | LED - lyser grønt ved ti aktive utganger. |
F4 | Lyser grønt ved bare syv aktive utganger i batteridrift. |
F5 | LED, lyser grønt når alle sikringer er ok. |
F6 | LED, lyser rødt når sikringen er ødelagt. |

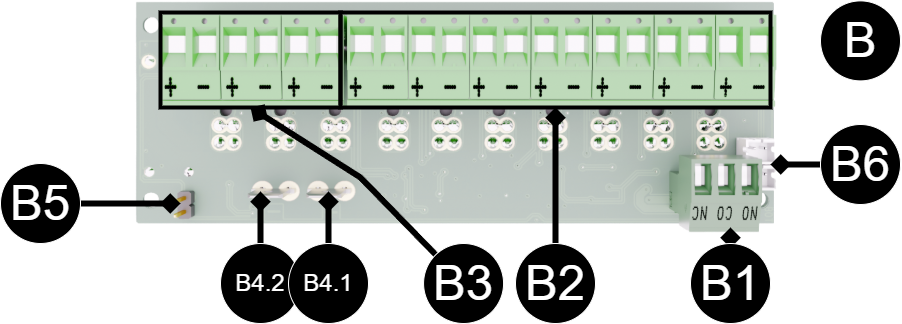

B = Tilbake | Forklaring |
|---|---|
B1 | Byttealarm, NC/COM/NO. |
B2 | Lastutgang 1-7, prioritet. |
B3 | Lastutgang 8-10, justerbar til prioritet. |
B4 | Tilkobling 24 V i. |
B5 | Jumper for å angi om utgang 8-10 skal være prioritert eller ikke. Kortet kommer med en jumper og deretter prioriteres utgangene (8-10). Når hopperen ikke sitter på hopper, er utganger uprivilegerte |
B6 | Hvit kontakt. |
Plug-in - last
På bildet | Forklaring |
|---|---|
+/- 24V inn | Innkommende 24 V. |
1-7 | Lastutgang 1-7, prioritet. Alltid aktiv. |
8-10 | Lastutgang 8-10, usikret. Lukkes ved batteridrift, (hvis |
+/- 24V ut | 24 V ut. |

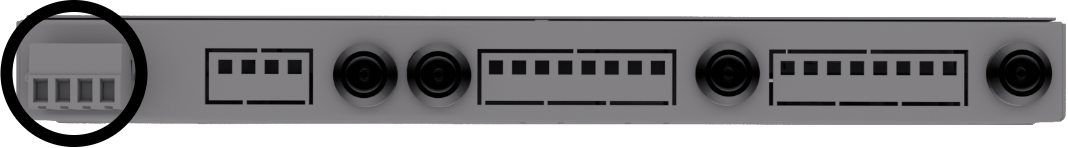

Plug-in - strømforsyning
Slå på 24 V foregår på baksiden, via den jackbare terminalen.
Kompatible produkter
Produktet er kompatibelt med alle Milleteknik-batteribackup som leverer 24V likestrøm ut.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
Produktbilde
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Navn
Sikringskort med 10 lastutganger, beskyttet med bladsikringer, i kabinett for 19" rack.
Bruksområde
10 Utgangsmodul ATO 24V 24V 1HE distribuerer og sikrer strøm til opptil ti 24V applikasjoner. Den er praktisk montert i et 19» stativ og alarmer i tilfelle sikringsfeil via LED og relé. Tre av lasteutgangene er prioriterte, mens syv er uprioritert. Ved strømbrudd er spenningen på de usikrede utgangene brutt. Trenger du flere tilkoblinger? Utvid enkelt med to ekstra kort og få totalt 30 utganger
Vanlige bruksområder
For utvidelse av flere 24V applikasjoner i tilgangssystemer, for eksempel dørmiljøer.
For flere enheter i sikkerhetsapplikasjoner i alarmsystemer, for eksempel magnetiske holdere.
Teknisk beskrivelse
Avbestillingstavle med ti 1-polede utganger. Hver utgang har en bladsikring og kan lastes med opptil 2 A per utgang og maksimalt 10 A for hele brettet Kan utvides med to ekstra kort for totalt 30 utganger.
Spenning, strøm og effekt
Spenning i: 27,3 V DC, (24 V).
Spenning ut: 27,3 V LIKESTRØM, (24 V).
Strømuttak: 10 TIMER. Maks 2 A per utgang.
Utganger
Ti 1-polede sikrede lastutganger, hvorav tre kan konfigureres som usikrede for å bryte i tilfelle strømbrudd.
Alarm
Sikringsfeil indikeres via LED og et bryterrelé for rask feilsøking.
Sikringer
Last sikringer:
Indikasjoner og kommunikasjon
LED på kortet lyser når innkommende forsyning er tilkoblet og utgang er koblet til.
Innkapsling, utførelse
Blikkboks for montering i 19" stativstativ. Pulverlakkert sort.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
10 Output module ATO 24V 1HE | 1,7 kg | 2,0 kg |
10 Utgangsmodul for 1U02 | 0,2 kg | 0,3 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notat
Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-30
