Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |
Tuotekuva
Käyttöalue
10 lähtömoduuli ATO 24V jakaa ja varmistaa virran jopa kymmeneen 24 V:n sovellukseen. Se sopii saumattomasti 10 lähtömoduuliin ATO 24V 24V 1HE. Hälytys sulakkeen vikaantumisen varalta LEDin ja releen kautta. Kolme lastin uloskäynneistä on etusijalla, kun taas seitsemän on etusijalla. Sähkökatkon sattuessa suojaamattomien lähdöiden jännite katkeaa. Tarvitsetko lisää yhteyksiä? Laajenna helposti kahdella ylimääräisellä kortilla ja saat yhteensä 30 lähtöä
Asenna vaihtoehto 1HE: hen

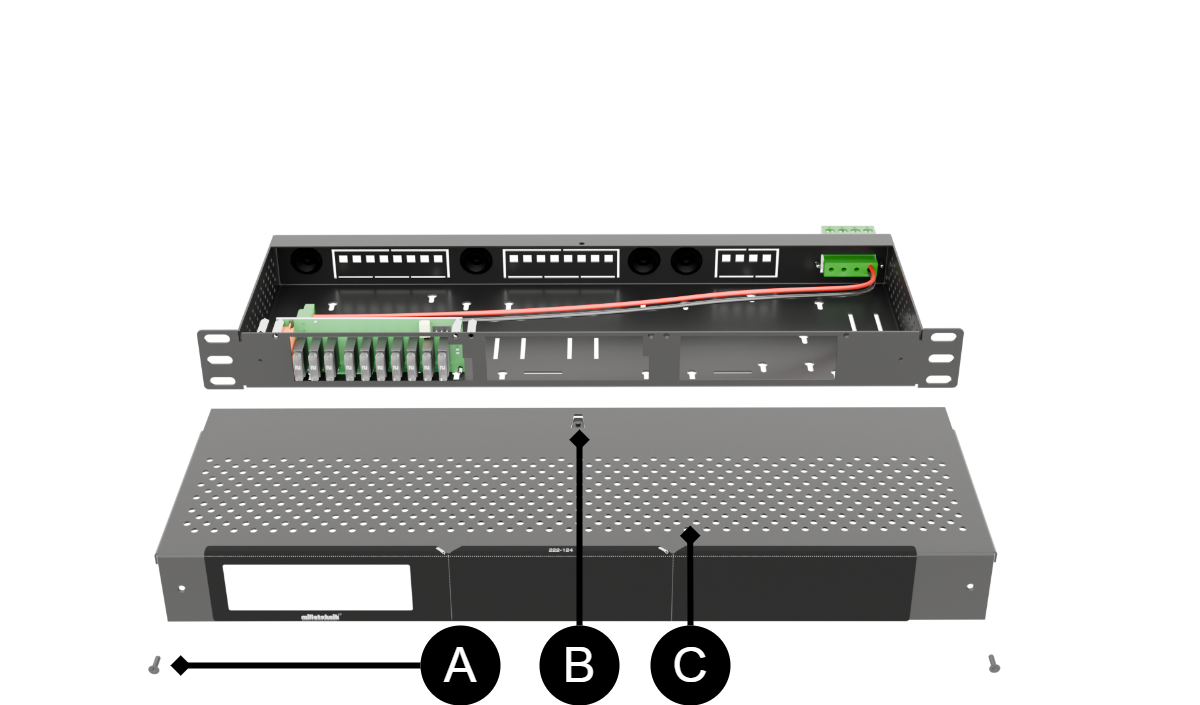

Avaa kansi
Kuorma on kytketty takaosaan. Kansi on poistettava, jotta pääset irrottaviin liittimiin
Irrota kaksi ruuvia kannen etuosassa.
Paina korkkia (B) ruuvimeisselillä alas työntämällä kansi ulos.
Kokoonpano vaihtelee, mutta kansi poistetaan samalla tavalla.
Kirje | Selitys |
|---|---|
A | Ruuvi. |
B | Liima/kiinnitin kannessa ja pohjassa. |
C | Kansi. |
Takaosan irrottaminen
Leikkaa levy, johon tyrmäys (C) on juuttunut.

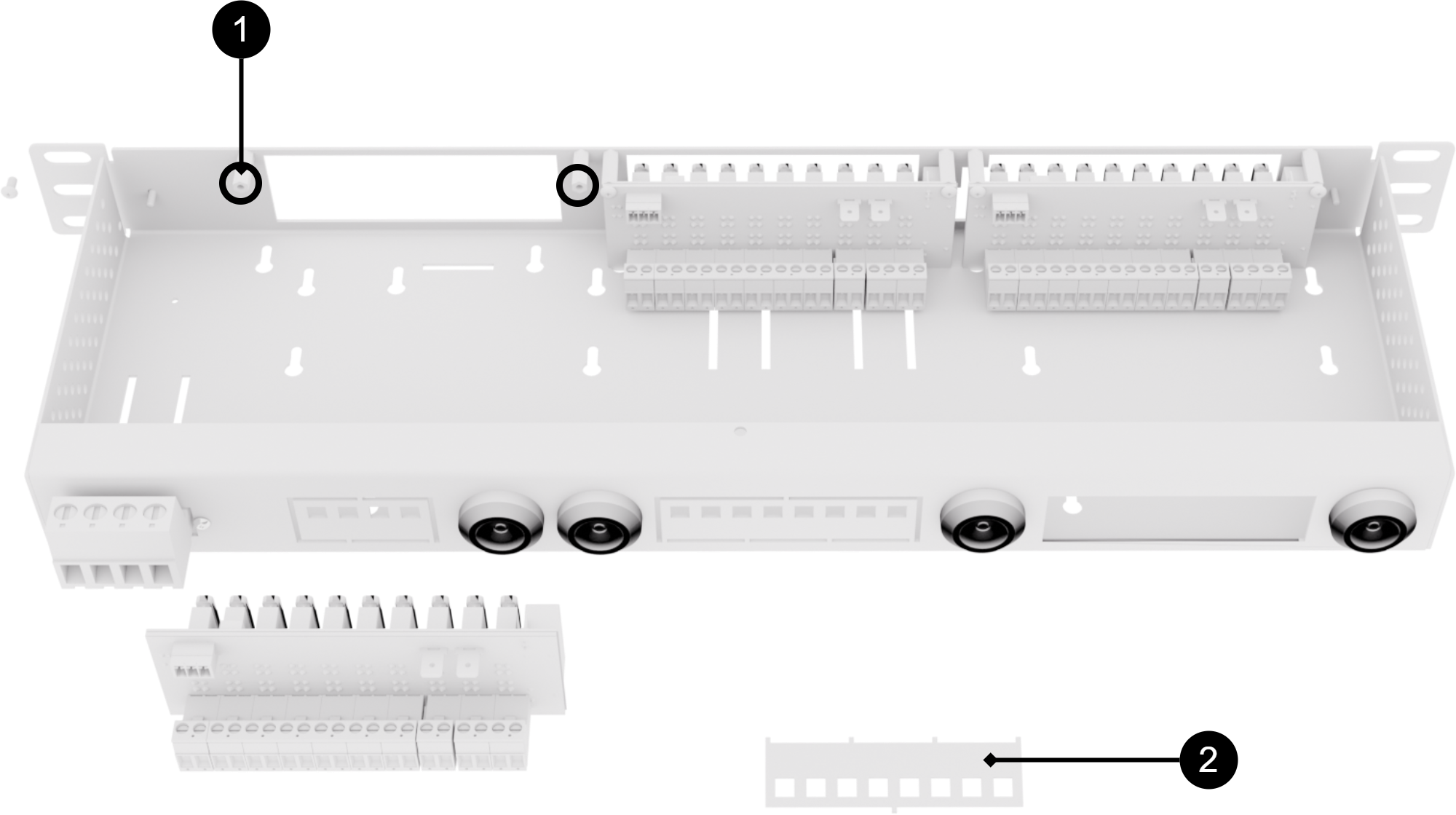

Kiinnitä kortti koteloon
Ei. | Selitys |
|---|---|
1 | Asenna levy välikappaleisiin. Ruuvi ja välikappaleet toimitetaan mukana toimitetussa pussissa |
2 | Katkaise tyrmäys pois. |
Liitä tähän tilaukseen

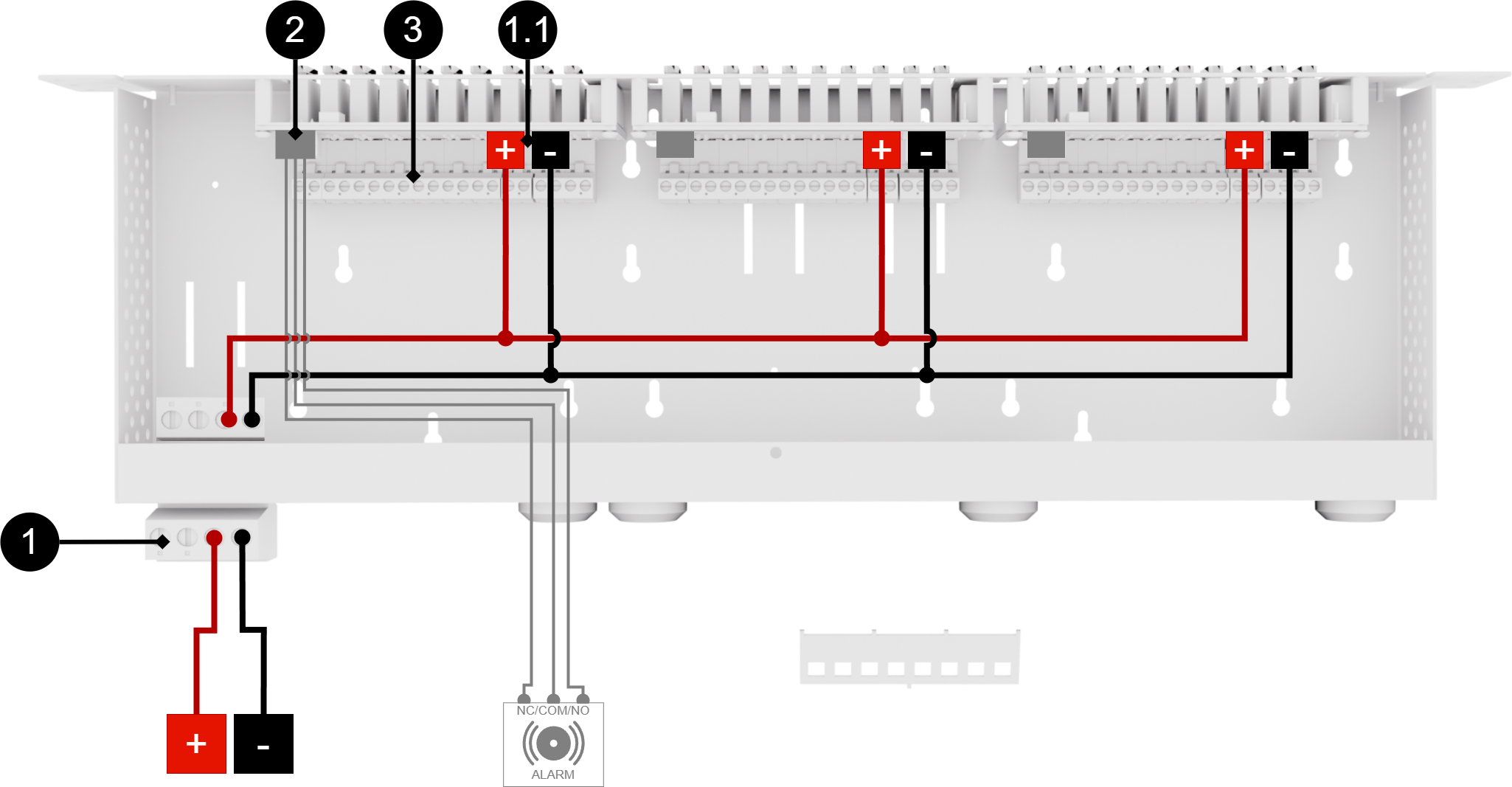

Kuorman kytkeminen.
Kytke virtalähde, .
Ei. | Selitys |
|---|---|
1 & 1.1 | Kytke virtalähde, . |
2 | Kytke hälytys, NC/COM/NO. |
3 | Kytkentäkuorma +/-. |
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
Tuotekuva
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |
Nimi
Laajentaa 10 lähtömoduulia ATO 24V 1HE kymmenellä ulostulolla.
Käyttöalue
10 lähtömoduuli ATO 24V jakaa ja varmistaa virran jopa kymmeneen 24 V:n sovellukseen. Se sopii saumattomasti 10 lähtömoduuliin ATO 24V 24V 1HE. Hälytys sulakkeen vikaantumisen varalta LEDin ja releen kautta. Kolme lastin uloskäynneistä on etusijalla, kun taas seitsemän on etusijalla. Sähkökatkon sattuessa suojaamattomien lähdöiden jännite katkeaa. Tarvitsetko lisää yhteyksiä? Laajenna helposti kahdella ylimääräisellä kortilla ja saat yhteensä 30 lähtöä
Yleiset käyttötarkoitukset
Useampien 24 V: n sovellusten laajentamiseen kulkujärjestelmissä, kuten oviympäristöissä.
Useammille laitteille hälytysjärjestelmien turvasovelluksiin, kuten magneettipidikkeisiin.
Tekninen kuvaus
Peruutuslauta kymmenellä 1-napaisella katetulla ulostulolla. Jokaisessa ulostulossa on teräsulake, ja siihen voidaan ladata enintään 2 A ulostuloa kohden ja enintään 10 A koko levylle
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 27,3 V DC, (24 V).
Lähdöt
Kymmenen 1-napaista turvalähtöä, joista kolme voidaan konfiguroida suojaamattomiksi katkeamaan sähkökatkon sattuessa.
Hälytys
Sulakkeen vika ilmoitetaan LEDillä ja kytkentäreleellä nopeaa vianmääritystä varten.
Sulakkeet
Lataa sulakkeet:
Indikaatiot ja viestintä
Kortin LED-valo syttyy, kun tulolähde on kytketty ja lähtö on kytketty.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
10 Lähtömoduuli ATO | 0,1 kg | 0,2 kg |
Asennusvaatimukset
Voidaan asentaa vain 10 Lähtömoduuli ATO 24V 1HE
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863 |
Huomaa
Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-30
