Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |

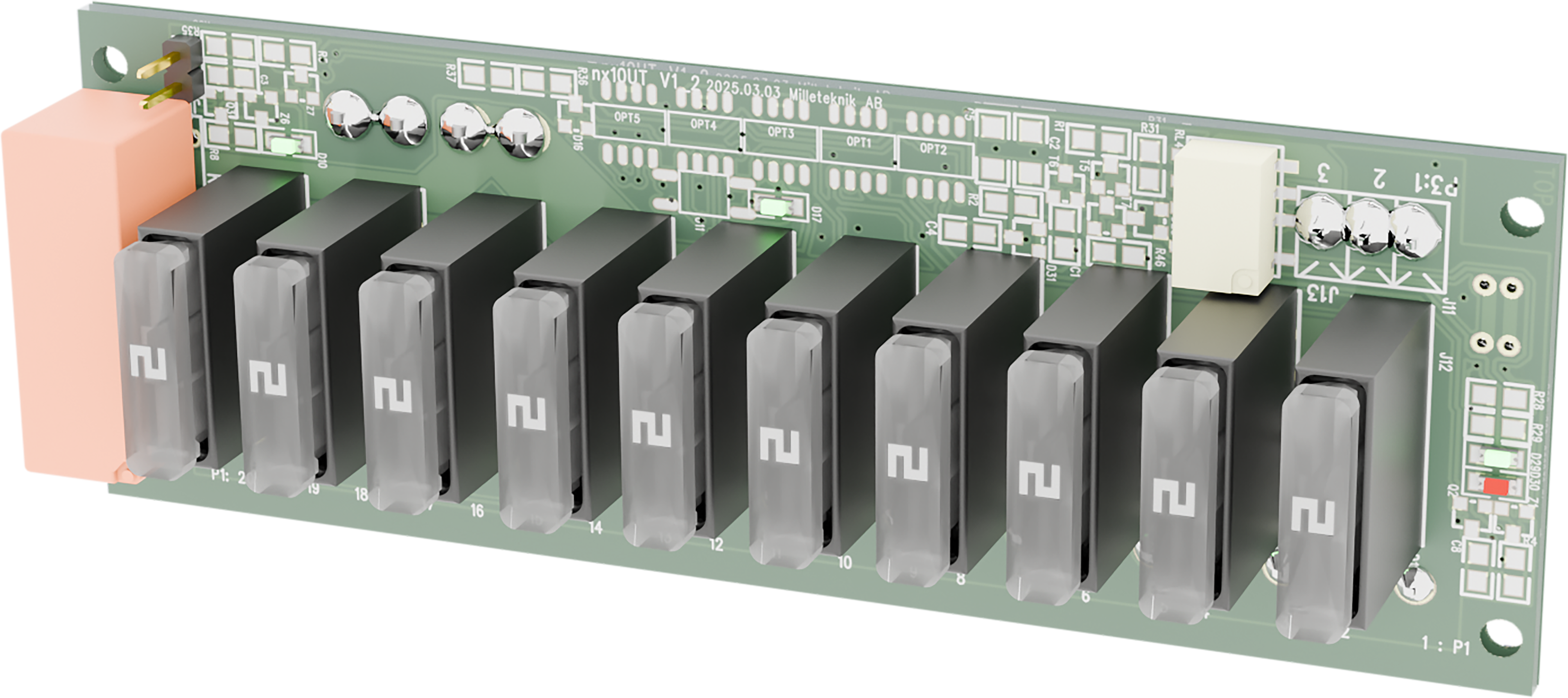

Produktbild
Om
10 Output module ATO 24V fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i 10 Output Module ATO 24V 1HE. Larm vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Montera tillvalet i 1HE
Öppna locket
Last kopplas in på baksidan. För att nå de jackbara plintarna behöver locket tas bort.
Skruva ut de två skruvarna på lockets framsida.
Tryck ner med en skruvmejsel på gemet (B) samtidigt som du skjuter ut locket.
Konfiguration varierar men locket tas bort på samma sätt.
Bokstav | Förklaring |
|---|---|
A | Skruv. |
B | Gem/fäste i lock och underdel. |
C | Lock. |
Ta bort knock-out på baksidan
Klipp bort plåten som knock-out (C) sitter fast med.
Montera kortet i kapsling
Nr | Förklaring |
|---|---|
1 | Montera kortet på distanser. Skruv och distanser finns i medföljande påse. |
2 | Klipp bort knock-out. |
Koppla in i denna ordningen
Koppla in last.
Koppla in strömmatning, 24 V .
Nr | Förklaring |
|---|---|
1 & 1.1 | Koppla in strömmatning, 24 V . |
2 | Koppla in larm, NC/COM/NO. |
3 | Koppla in last +/-. |
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.
Produktblad
Produktblad
Produktbild
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |
Benämning
Utökar 10 output module ATO 24V 1HE med tio utgångar.
Om
10 Output module ATO 24V fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i 10 Output Module ATO 24V 1HE. Larm vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Vanliga användningsområden
För utökning av fler 24V-applikationer i passersystem, såsom dörrmiljöer.
För fler enheter i säkerhetsapplikationer i larmssystem, t.ex. magnethållare/kontakter.
Teknisk beskrivning
Avsäkringskort med tio 1-poligt avsäkrade utgångar. Varje utgång har en bladsäkring och kan lastas med upp till 2 A per utgång och max 10 A för hela kortet.
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 27,3 V DC, (24 V).
Utgångar
Tio 1-poligt avsäkrade lastutgångar, varav tre kan konfigureras som prioriterade för att inte bryta vid strömavbrott.
Larm
Säkringsfel indikeras via LED och ett växlande relä för snabb felsökning.
Säkringar
Lastsäkringar: Tio 2 A bladsäkringar.
Indikeringar och kommunikation
Lysdiod på kort lyser vid ansluten inkommande matning och ansluten utgång.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
10 Output module ATO | 0,1 kg | 0,2 kg |
Installationskrav
Kan enbart installeras i 10 Output module ATO 24V 1HE
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU |
CE: | CE direktivet enligt:765/2008 |
Miljö: | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notera
Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringdatum 2025-04-30
