8 Lähtömoduuli PTC

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimi, artikkelinumero ja sähköpostiosoite

Taulu 1. Nimi, artikkelinumero ja sähköpostiosoite

Nimi	Tuotenumero	Sähköpostinumero
[sv] 8 Output module PTC CTRL	[sv] A-FU122408OP03LM01	52 137 79

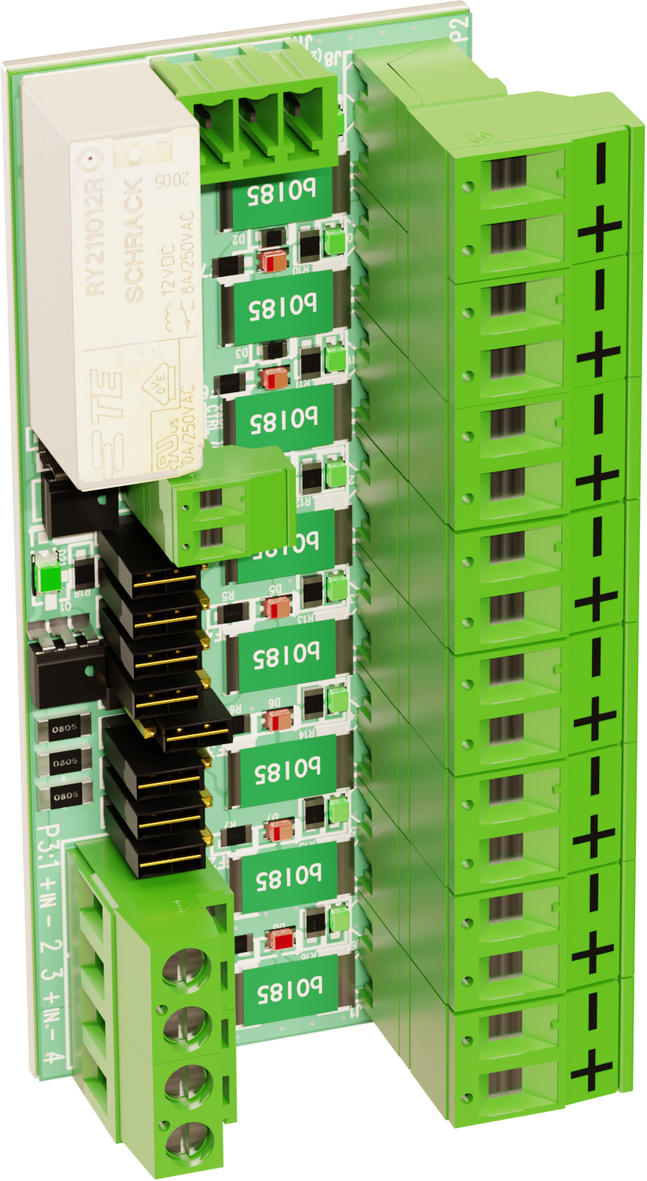

Tuotekuva

Jos

[sv] Avsäkringskort med åtta utgångar skyddade av PTC-säkringar. Skyddar elektriska kretsar mot överström och kortslutning. Varje utgång kan ställas till styrbar/icke styrbar individuellt via bygel.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Mikä on PTC-sulake?

PTC-sulake, jossa "PTC" tarkoittaa "positiivista lämpötilakerrointa", on eräänlainen lämpösulake tai ylivirtasuojalaite. Näitä sulakkeita käytetään suojaamaan sähköpiirejä ylivirroilta ja oikosuluilta.

Lyhyt kuvaus


[sv] Kortet kan drivas med 12 V eller 24 V. Utgångsspänningen är alltid samma som ingångsspänningen (12 V in = 12 V ut, 24 V in = 24 V ut).

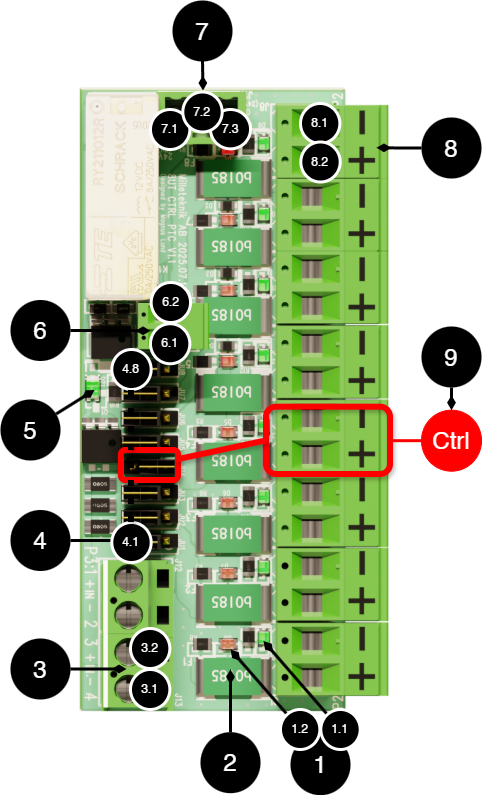

Taulu 2. [sv] Kretskortöversikt

[sv] Nr	[sv] På Kretskort	[sv] Förklaring
1	-	[sv] LED för status på PTC-säkring.
1.1	[sv] D6-D9	[sv] LED lyser grönt vid normal drift.
1.2	[sv] D1-D8	[sv] LED lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Se [sv] Återställning av PTC-säkring.
2	[sv] F1-F8	[sv] PTC-säkring
3	[sv] P3	[sv] Inkommande matningsspänning
3.1	[sv] P3:4	[sv] -
3.2	[sv] P3:3	[sv] +
4, 4.1-4-8	[sv] JU1-JU8	[sv] Byglar för att välja vilken utgång som ska prioriteras. Exempel: om bygel JU4 är monterad på de två yttre stiften styrs den av Ctrl.
5	[sv] D21	[sv] LED lyser grönt när styrning är aktiv.
6	[sv] J9	[sv] Anslutning för extern (ctrl+) styrning av kortet.
6.1	[sv] CTRL	[sv] Ctrl-anslutning ska kopplas till jord för att aktivera styrning av utgångar som är inställda som styrda.
6.2	[sv] (NC)	[sv] Jord, används för Ctrl-anslutningen när styrning ska aktiveras.
7	[sv] J11	[sv] Inverterar styrningsfunktionen. Kontaka support om denna funktion behövs.
7.1	[sv] 24V (0V)
7.2	-
7.3	[sv] 0V (24V)
8	[sv] P2	[sv] Last ut.
8.1	[sv] 8 Load -	[sv] - ut.
8.2	[sv] 8 Load +	[sv] + ut.
[sv] 9 (exempel, styrning)	-	[sv] Exempel på styrning: För att styra utgång 4 måste bygel JU4 monteras på de yttre två stiften på stiftlisten, (se punkt 4.4). Utgången styrs sedan via Ctrl-anslutningen (punkt 6).

Vihje

[sv] CTRL: Styrande funktion, brytande funktion.

[sv] Byglar

[sv] Byglarna ska monteras i något av de två lägena på den treradiga stiftlisten.

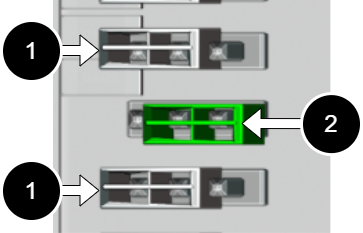

Taulu 3. [sv] Byglar

[sv] Nr	[sv] Förklaring	[sv] Funktion
1	[sv] Bygel på de yttre stiften.	[sv] Utgång aktiv, utan styrning.
2	[sv] Bygel på de inre stiften.	[sv] Utgång styrs med Ctrl-signalen.

Varo

[sv] Om bygel saknas på stift finns ingen spänning på +, vilket gör att utgången är avstängd.

[sv] Hur styrning fungerar

[sv] Grundfunktion: Kontrollingången (CTRL) kan anslutas till en extern brytare eller reläutgång för att styra valda utgångar.

[sv] Konfiguration:

[sv] Välj vilka utgångar som ska vara styrbara genom att montera byglar (JU1-JU8, se punkt 4 i kretskortöversikten).
[sv] Anslut CTRL och GND enligt schema.

Taulu 4. [sv] Funktion

[sv] Funktion	[sv] Förklaring
[sv] CTRL kopplad till GND (jord):	[sv] Styrda utgångar aktiveras (spänning på utgångarna).
[sv] CTRL frånkopplad från GND:	[sv] Styrda utgångar inaktiveras (ingen spänning på utgångarna).
[sv] Ostyrda utgångar (bygel på de inre stiften) har alltid spänning.

[sv] Användningsexempel:

[sv] Prioriterad laststyrning vid nätavbrott.
[sv] Fjärrstyrning av utgångar via brandlarm.
[sv] Tidstyrd styrning via extern timer.
[sv] Nödavstängning av valda utgångar.

Varo

[sv] För brandlarmsapplikationer: kortet inte certifierat tillsammans med EN54-enheter från Milleteknik.

[sv] Konfiguration av omvänd styrfunktion

[sv] Styrfunktionens beteende kan konfigureras genom att modifiera ledarbanan.

[sv] Om ledarbanan är oförändrad ges spänning vid kontrollsignal.

[sv] Om ledarbanan är bortskrapad upphör funktionen, den kan dock återställas genom att bygla 7.2-7.3. För omvänd funktion bygla: 7.1 och 7.2.

[sv] Instruktioner:

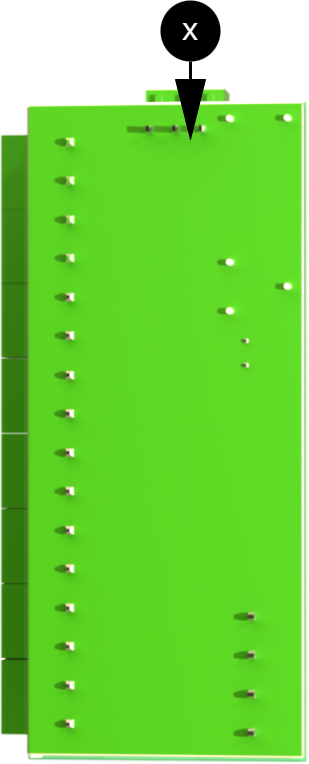

[sv] Skrapa bort ledarbanan mellan 7.2 och 7.3, använd sedan plinten och jumpra 7.1 och 7.2 (eller 7.2 och 7.3 för ordinarie funktion). Funktionen kan då växlas med en extern brytare.

Vihje

[sv] Använd skalpell. Undvik att skada angränsande banor.

Taulu 5. [sv] Konfiguration av styrfunktion

[sv] Metod	[sv] Ledarbana 7.2-7.3	[sv] Jumper på plint	[sv] Styrda utgångar i normalläge (CTRL ej aktiv)
[sv] Standard (från fabrik)	[sv] Hel	[sv] Behövs ej.	[sv] Spänning av, (slutande).
[sv] Växlingsbar funktion	[sv] Bortskrapad	[sv] Jumpra 7.2-7.3	[sv] Spänning av, (slutande).
[sv] Växlingsbar funktion	[sv] Bortskrapad	[sv] Jumpra 7.1-7.2	[sv] Spänning på, (brytande).

[sv] Återställning av PTC-säkring

[sv] LED (1.2) lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Säkringen återställs genom att bryta spänningen på lastutgången genom någon av dess åtgärder:

[sv] Koppla bort last.
[sv] För styrd utgång kan kontrollsignalen användas för återställning.
[sv] För ostyrd utgång: Bryt matningsspänningen.

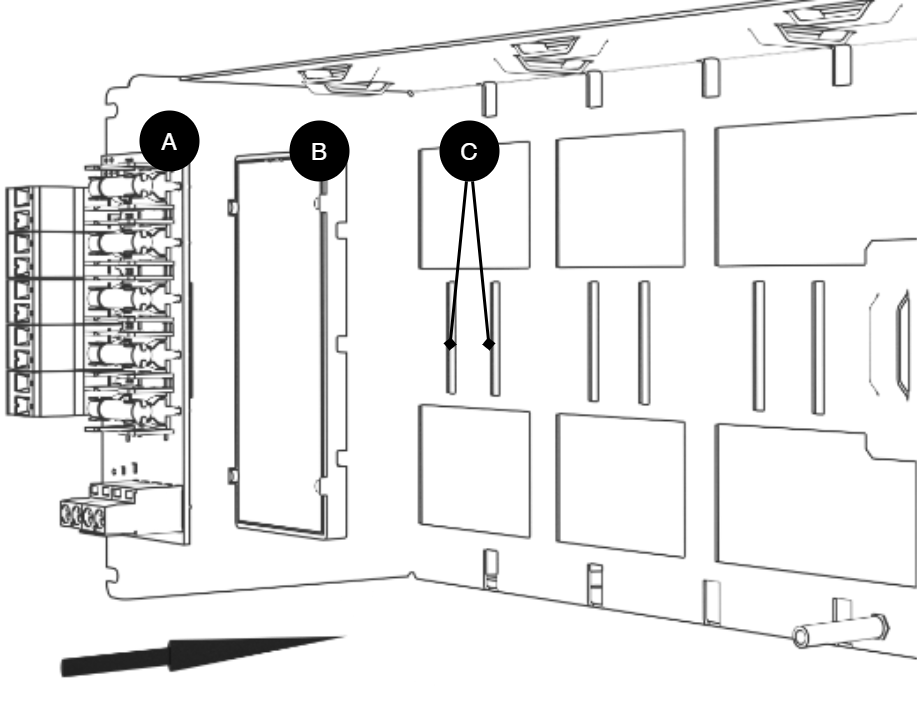

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Jos kortti on irronnut, napsauta se takaisin muovipidikkeeseen.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

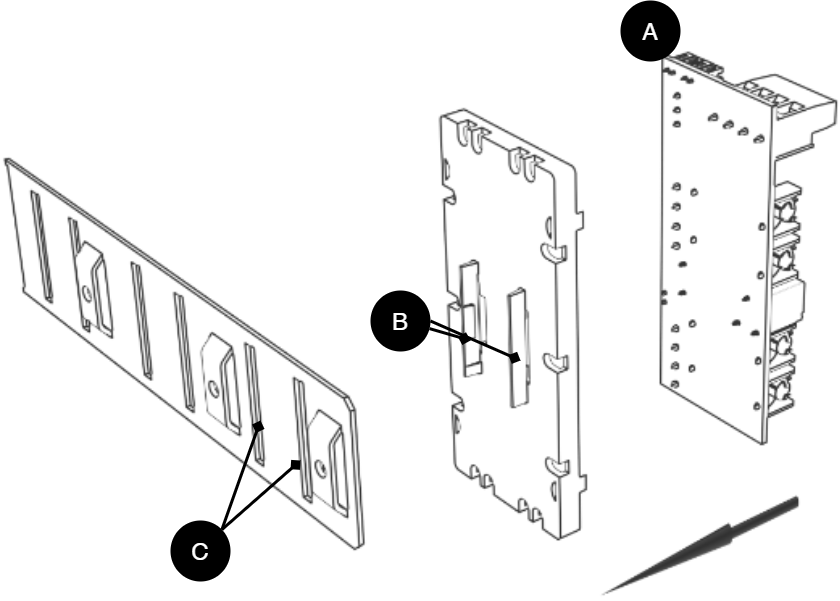

Kirje	Selitys	Kommentti
A	Valinnainen kortti	Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.
B	Muovinen kannatin	Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.
C	Paikka muovikannattimelle	Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

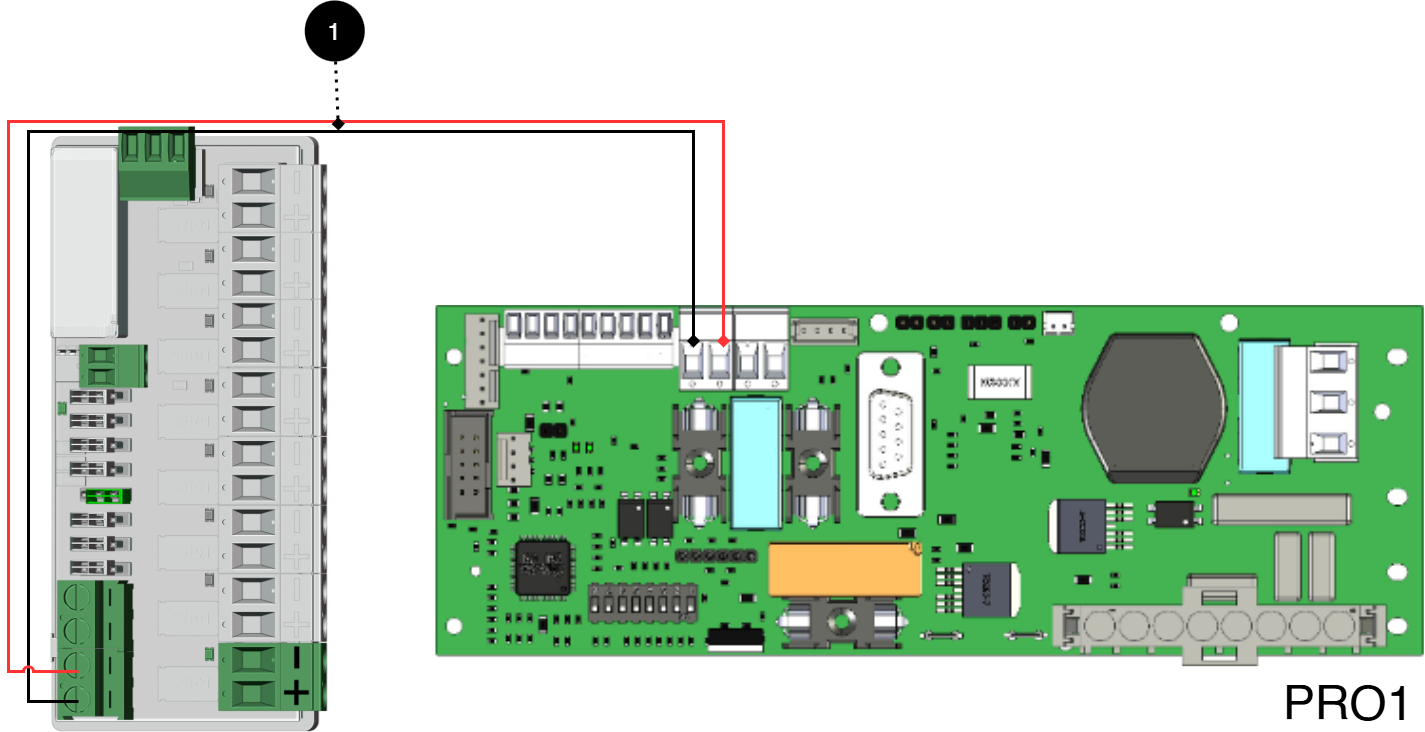

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Kuva 1. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot sulakemoduulin P2:1-8:aan ensisijaista kuormaa varten.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 6. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä:	P1:1-4	Valinnainen kuormituslähtö

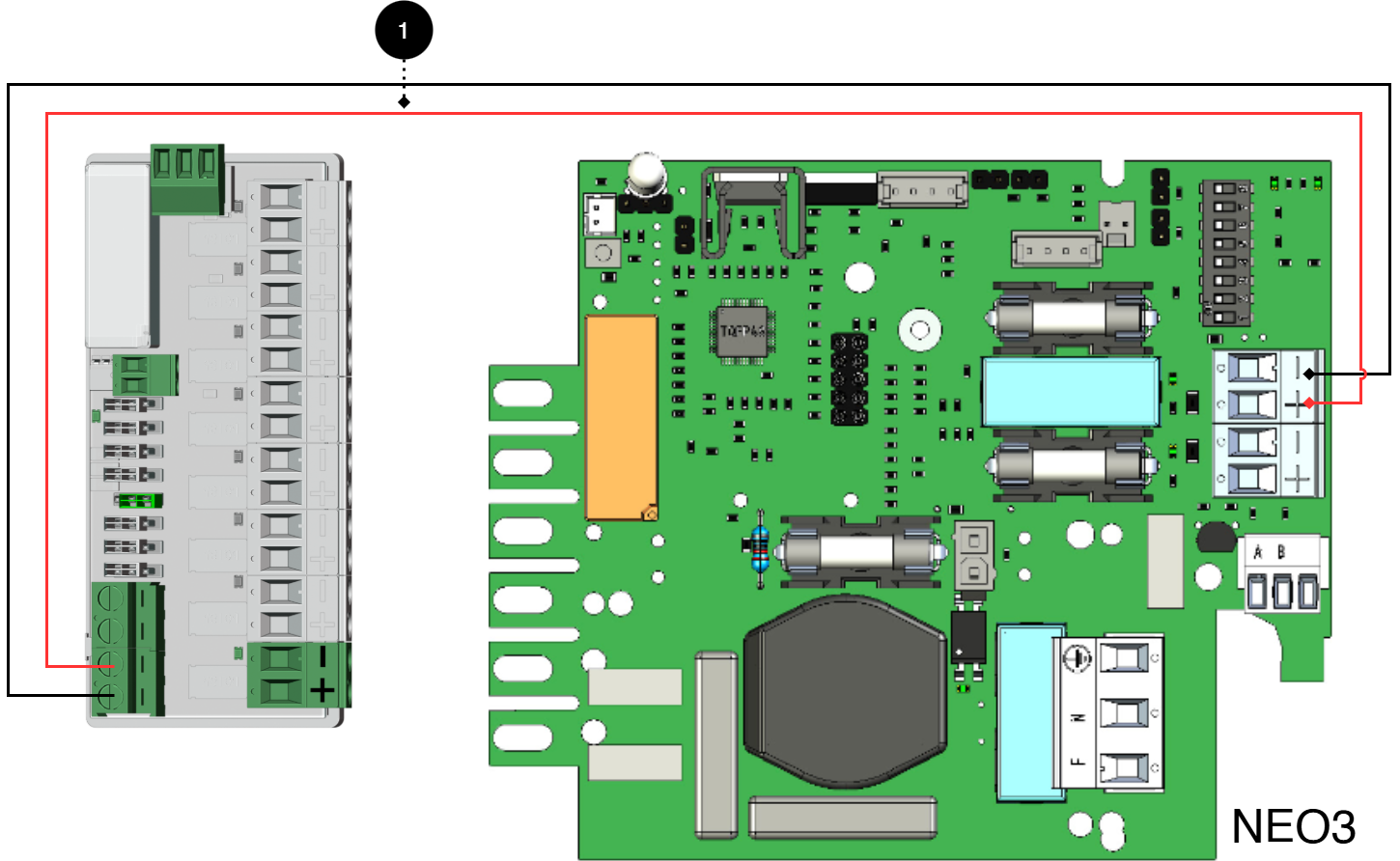

Liitä 8 lähtömoduulia PTC emolevyyn: CEO3 v 2.1

Kuva 2. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä	P1:1-4	Valinnainen kuormituslähtö.

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Kuva 3. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot sulakemoduulin P2:1-8:aan ensisijaista kuormaa varten.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 7. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä:	P1:1-4	Valinnainen kuormituslähtö

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

Kuva 4. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 8. [sv] Anslutningar från batteribackup till säkringskort

[sv] Nr	[sv] Kopplingar	8 Output module PTC CTRL	[sv] Moderkort
1	[sv] Inkoppling strömmatning:	[sv] P3:1-4	[sv] Valfri lastutgång

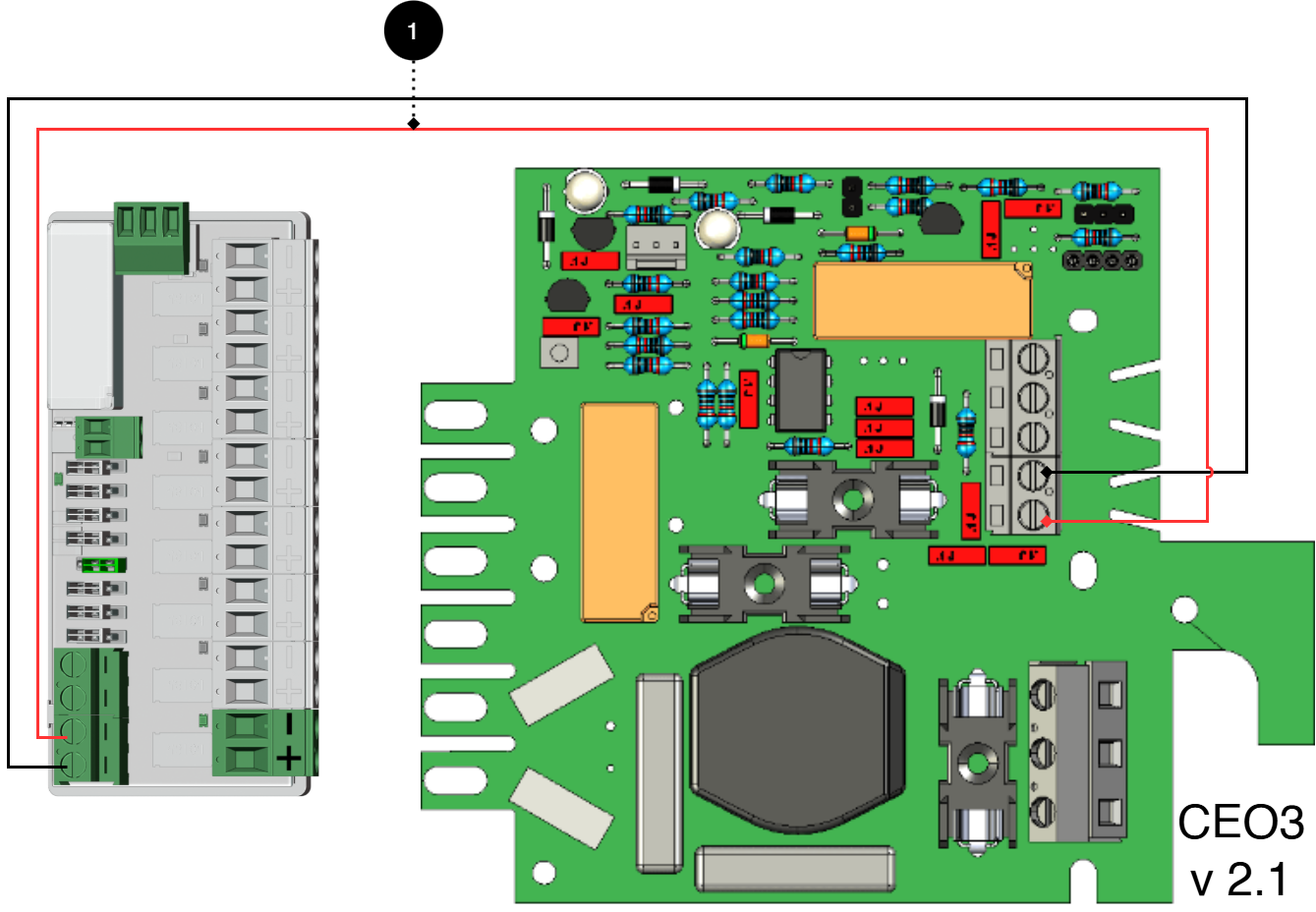

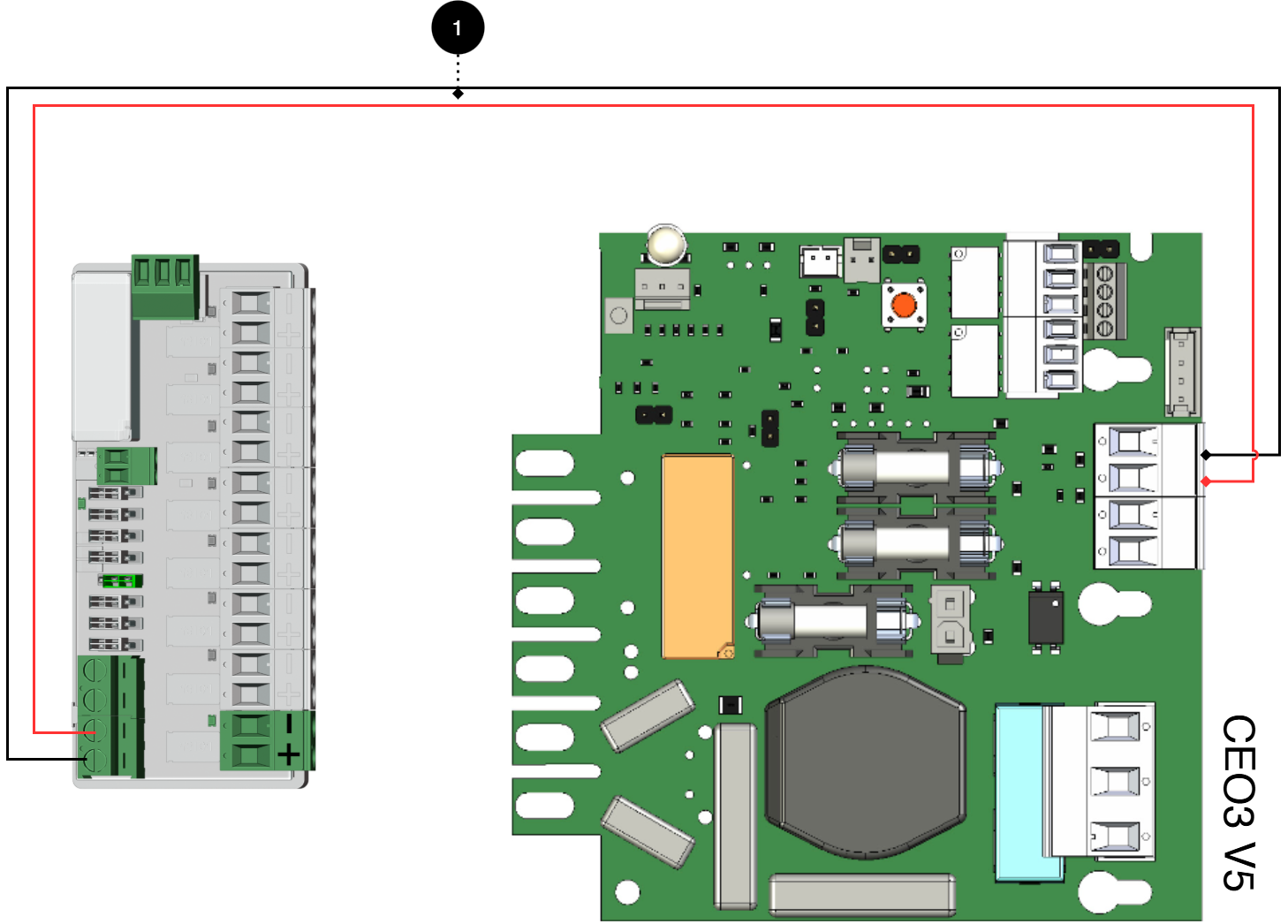

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 5 A - 10 A

Kuva 5. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormitusjohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 9. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä:	P1:1-4	Valinnainen kuormituslähtö

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

Kuva 6. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

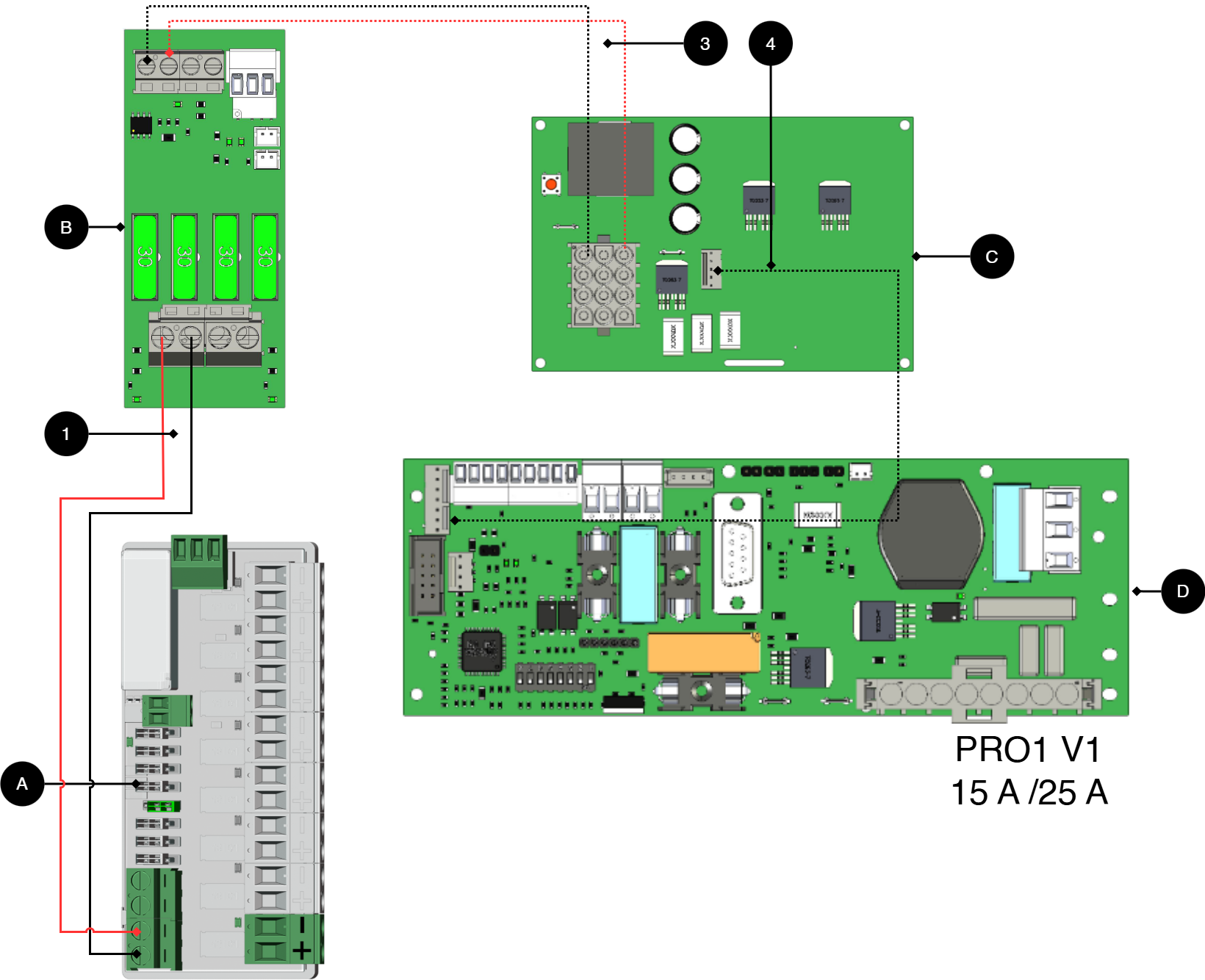

Taulu 10. Liitännät 15 A ja 25 A yksiköt

Ei/kirje	Piirilevyllä (A)	Selitys
A	8 lähtömoduulia	Valinnainen kortti.
B	2 Lähtömoduuli	Kortti kuorman ja virtalähteen liittämiseen 8 Outoput module PTC.
C	Tehostekortti	Saatavana 15 A ja 25 A yksiköissä.
D	PRO1	Emolevy akun varassa.
1	P1:1-4	Liitä virtalähde 8 Outoput module PTC alkaen (B).
3, 4, 5	-	Sisäinen virtalähde ja tiedonsiirto korttien välillä.

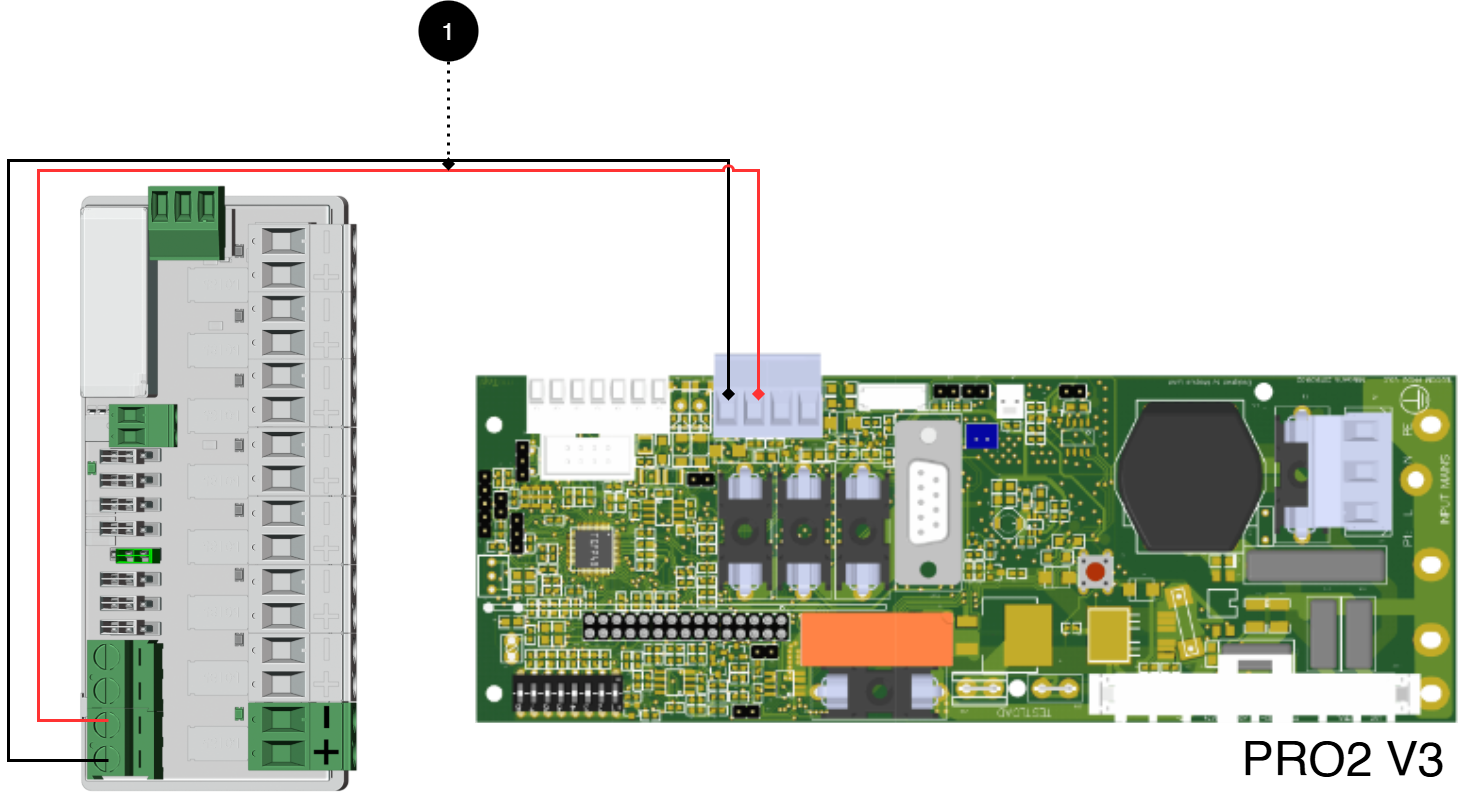

Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3, 5 A - 10 A

Kuva 7. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 11. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä:	P1:1-4	Valinnainen kuormituslähtö.

Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3 15 A - 25 A

Kuva 8. Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

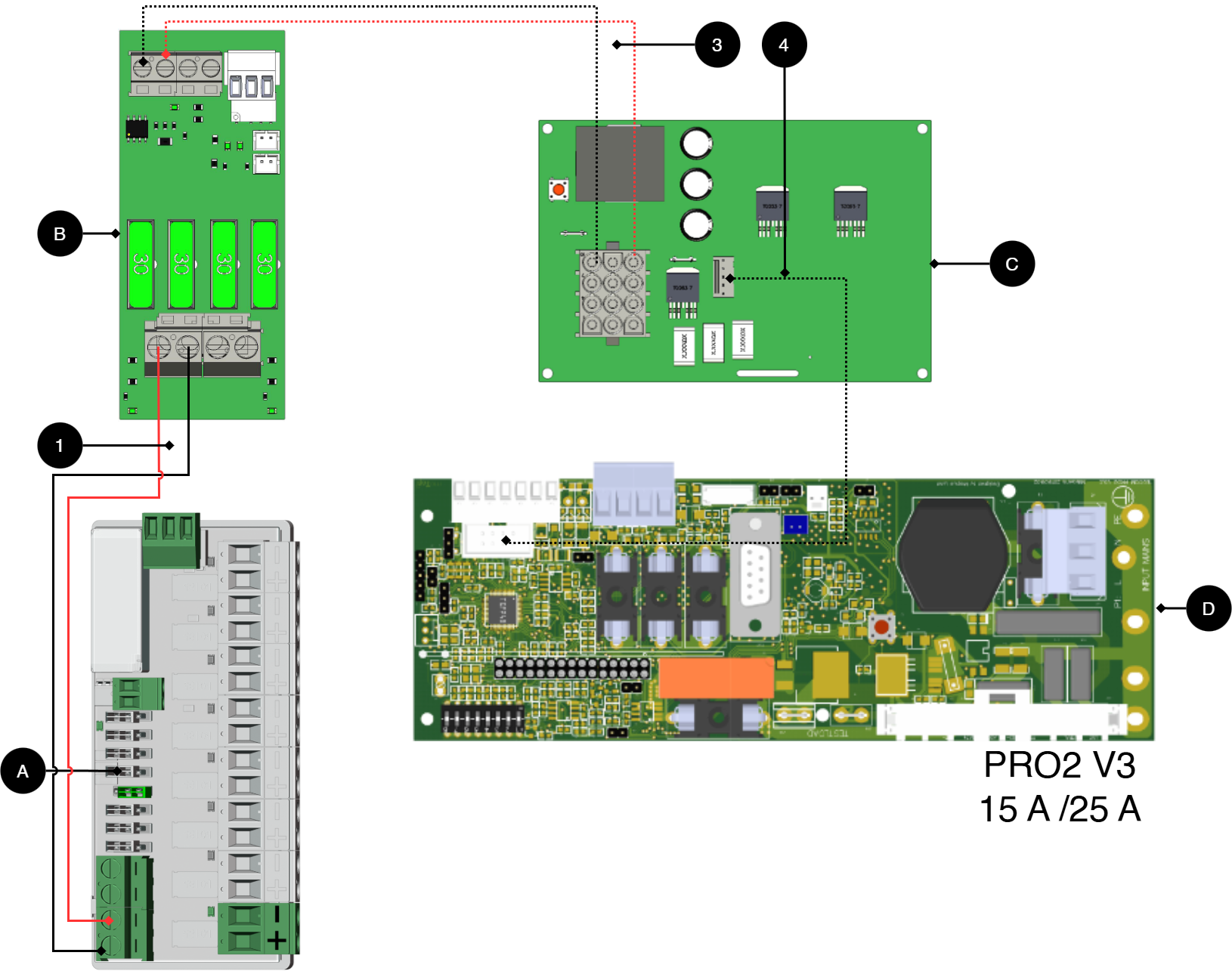

Taulu 12. Liitännät 15 A ja 25 A yksiköt

Ei/kirje	Piirilevyllä (A)	Selitys
A	8 Output module PTC CTRL	Valinnainen sijainti.
B	2 lähtömoduulia	Kortti kuorman ja virtalähteen liittämiseen 8 Outoput module PTC.
C	Tehostekortti	Saatavana 15 A ja 25 A yksiköissä.
D	PRO2 v3	Emolevy akun varassa.
1	P1:1-4	Katkaise virtalähde 8 Outoput module PTC (B).
3, 4	-	Sisäinen virtalähde ja tiedonsiirto korttien välillä.

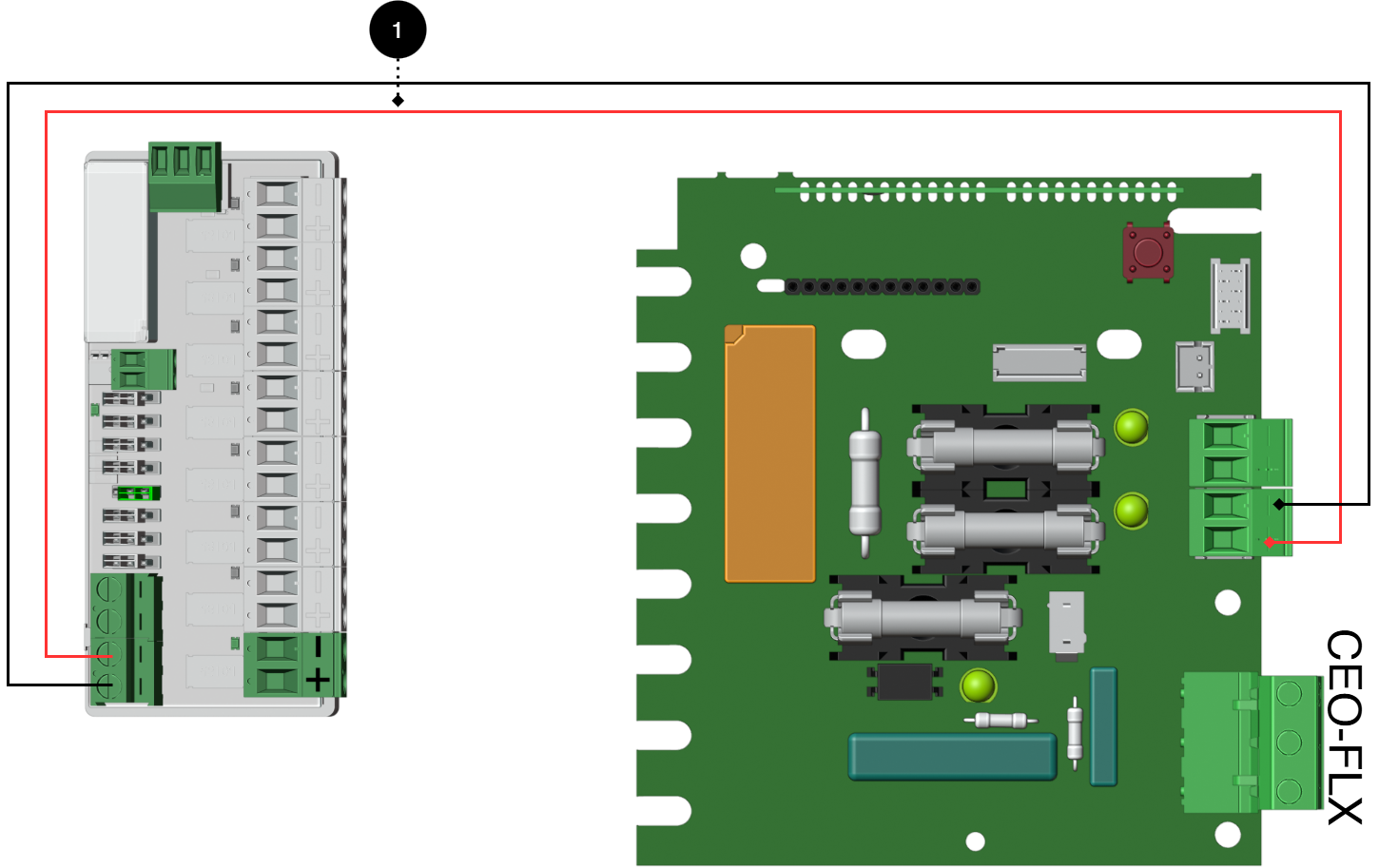

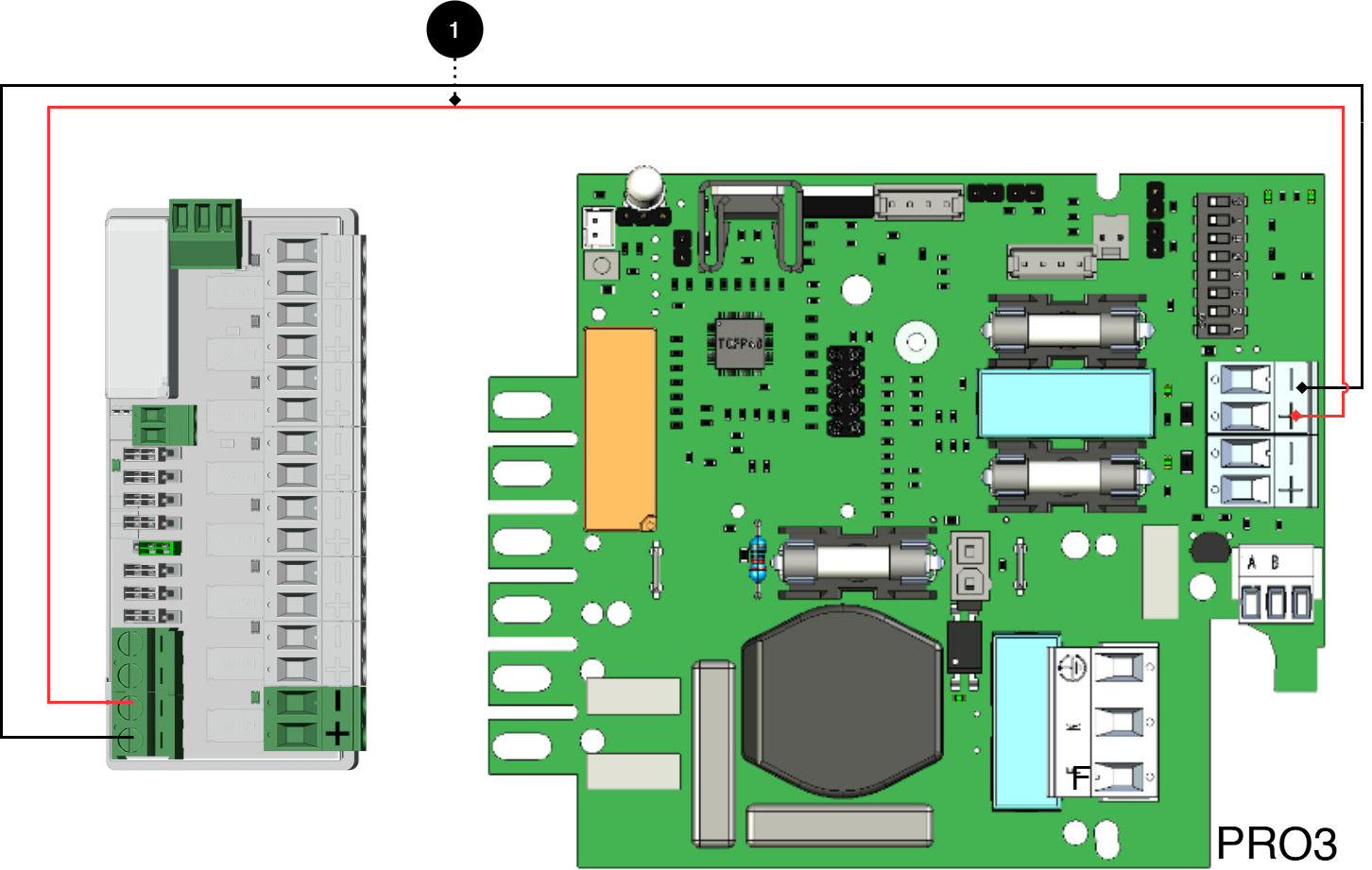

Liitä 8 lähtömoduulia PTC emolevyyn: PRO3 5 A - 10 A

Kuva 9. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

[sv] Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Taulu 13. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	8 Output module PTC CTRL	Emolevy
1	Virtalähteen liitäntä:	P3:1-4	Valinnainen kuormituslähtö.

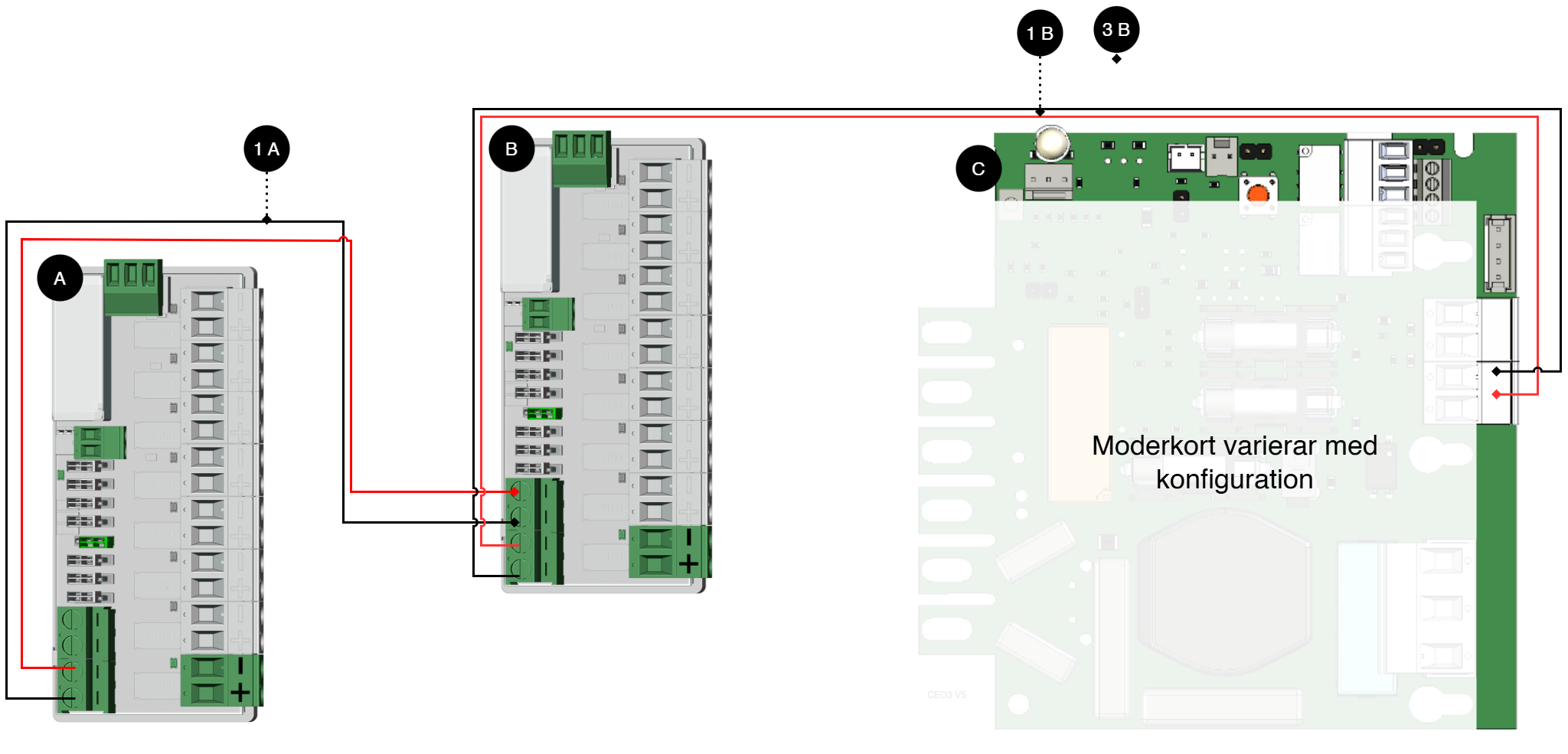

Toisen 8 ulostulomoduulin PTC liitäntä

Taulu 14. Lisävarustekorttien liittäminen

Kirje / nro	Selitys	Kortilla
A	8 Output module PTC CTRL.	-
B	8 Output module PTC CTRL.	-
C	Emolevy, voi vaihdella kokoonpanon mukaan.	-
1 A	Virtalähde 1B:lle 1A:sta.	P1:1-+2
1 B	Virtalähde 1B:hen emolevyltä.	P1:3-4

Taulu 15. Kytkentä, kaavio

Kirje / nro	Selitys
X1	Valinnainen kortti 1
X2	Valinnainen kortti 2
X3	Emolevy

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva

Nimi, artikkelinumero ja sähköpostiosoite

Taulu 16. Nimi, artikkelinumero ja sähköpostiosoite

Nimi	Tuotenumero	Sähköpostinumero
[sv] 8 Output module PTC CTRL	[sv] A-FU122408OP03LM01	52 137 79

[sv] Teknisk beskrivning

[sv] Avsäkringskort med åtta termiskt skyddade utgångar. Kortet skyddar elektriska kretsar med PTC-säkringar som automatiskt bryter strömmen vid överbelastning och återställs när överbelastningen upphör. Varje utgång kan styras individuellt via bygel. Kortet fungerar med både 12 V DC och 24 V DC.

Taulu 17. [sv] Snabbfakta

[sv] Snabbfakta	[sv] Data
[sv] Matningsspänning (V)	[sv] 24 V DC eller 12 V DC
[sv] Spänning ut (V)	[sv] 24 V DC eller 12 V DC^[a]
[sv] Strömuttag (A)	[sv] 1,85 A per utgång
^[a]Enheten är inte utrustad med någon DC/DC-omvandlare. Utgångsspänningen motsvarar därför ingångsspänningen.

[sv] Användningsområden

[sv] Användningsområden	[sv] Ja	[sv] Nej
[sv] När ytterligare lastutgångar behövs. Monteras i kompatibel strömförsörjning.	✔
[sv] Möjlighet att stänga av oprioriterad last vid nätavbrott.	✔

[sv] Elektronik

Taulu 18. [sv] Kretskort och egenförbrukning

[sv] Kretskort	[sv] Egenförbrukning	[sv] Övr. info
[sv] 8 Output module PTC CTRL	[sv] 20 mA	[sv] 40 mA med CTRL aktiv.

Taulu 19. [sv] Elektriska data

[sv] Elektriska data	[sv] Data
[sv] Matningsspänning (V)	[sv] 24 V DC eller 12 V DC
[sv] Standbyförbrukning	[sv] 0,48 W, 0.96 W om CTRL är aktivt.
[sv] Spänning ut	[sv] 24 V DC eller 12 V DC^[a]
[sv] Ström (A)^[b]	[sv] 1,85 A per utgång
[sv] Maxström, hela kortet	[sv] 10 A
^[a]Enheten är inte utrustad med någon DC/DC-omvandlare. Utgångsspänningen motsvarar därför ingångsspänningen. ^[b]Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.

[sv] Lastutgångar

Taulu 20. [sv] Lastutgångar

[sv] Lastutgångar	[sv] Data
[sv] Antal lastutgångar	[sv] 8

[sv] Larm och skydd

Taulu 21. [sv] Larm och skydd

[sv] Larm och skydd	[sv] Ja	[sv] Nej
[sv] Växlande relä	[sv] ✔ Matningsspänning ut vid kontrollsignal.

[sv] Kommunikation och indikeringar

Taulu 22. [sv] Kommunikation och indikeringar

[sv] Kommunikation och indikeringar	[sv] Ja	[sv] Nej	[sv] Övr. info.
[sv] Kommunikation	[sv]	×	[sv]
[sv] Larmåterkoppling till strömförsörjning	✔		-
[sv] Indikeringar/LED	[sv] ✔		[sv] Lysdiod på kretskort.

[sv] Kapsling och mekanik

Taulu 23. [sv] Kapsling och mekanik

[sv] Kapsling och mekanik	[sv] Data
[sv] Kapsling	[sv] Har ej kapsling

[sv] Mått, vikt och förpackningsinformation

Taulu 24. [sv] Mått

[sv] Mått, (BxHxD).	[sv] Mått med emballage^[a]
[sv] 30 x 40 x 89 mm	[sv] 100 x 210 x 155 mm
^[a]Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.

Taulu 25. [sv] Vikt

[sv] Nettovikt	[sv] Vikt med emballage
[sv] 0,1 kg	[sv] 0,2 kg

Taulu 26. [sv] Emballage

[sv] Emballage	[sv] Info
[sv] Emballage	[sv] Kartong och stötskydd i papp.
[sv] Antal i förpackning	[sv] 1 st.
[sv] Förpackningstyp (GS1 T0137)	[sv] BX-låda.

[sv] Montering, installation och behörighetskravja

Taulu 27. [sv] Montering

[sv] Montering
[sv] I produkt (tillval monteras i kompatibel produkt).

Taulu 28. [sv] Installation

[sv] Installation	[sv] Ja	[sv] Nej	[sv] Övr. info
[sv] Installeras i produkt.	✔		[sv] För att garanti skall gälla får tillval endast installeras i kompatibla produkter.

[sv]

Taulu 29. [sv] Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

[sv] Behörighetskrav för Installation	[sv] Fast installation (230 V)	[sv] Stickkontakt	[sv] Övr. info
[sv] Norge	✔	✔	[sv] Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)
[sv] Finland	✔	✗	[sv] Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)
[sv] Danmark	✔	✗	[sv] Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)
[sv] Tyskland	✔	✗	[sv] All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).

Vaihtoehto sopii

Taulu 30. Virtalähteeseen mahtuvien korttien lukumäärä.

Tuotesarja	Kotelon koko	Sopivien korttien lukumäärä^[a]
ECO	[sv] M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19 rack module holder	4U	8
^[a]Korttien/lisävarusteiden määrä, joka mahtuu koteloon, on kokonaismäärä, joka mahtuu koteloon. Elektronisia ja mekaanisia rajoituksia saattaa esiintyä.

[sv] Drift och underhåll

Taulu 31. [sv] Drift

[sv] Drift	[sv] Data	[sv] Övr. info
[sv] Miljö	[sv] Inomhus miljöklass 1.	-
[sv] Driftstemperatur (tillåten)^[a]	[sv] +5°C till +40°C	[sv] Klass 1 enligt EN 50131-6 / EN 60839-11
[sv] Driftstemperatur (rekommenderad).	[sv] +15°C till +25°C	[sv] För bästa livslängd.
^[a]Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada.

Taulu 32. [sv] Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

[sv] Klass	[sv] Typ	[sv] Temperaturintervall
[sv] Miljöklass 1	[sv] Uppvärmt inomhus (typ kontor/bostad).	[sv] +5°C till +40°C
[sv] Miljöklass 2	[sv] Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).	[sv] -10°C till +40°C
[sv] Miljöklass 3	[sv] Skyddat utomhus.	[sv] -25°C till +50°C
[sv] Miljöklass 4	[sv] Allmänt utomhus.	[sv] -25°C till +60°C

Taulu 33. [sv] Underhåll

[sv] Ja	[sv] Nej	[sv] Intervall	[sv] Övr. info
	✔		[sv] UInderhållsfri.

Taulu 34. [sv] Tillverkares angivna livslängd och rekommenderat batteribyte

[sv] Batterityp (Design Life)^[a]	[sv] Batteribytestid i normal drift, +20°C.	[sv] Byte vid varm drift, +30°C	[sv] Byte vid varm drift, +40°C
[sv] 3 - 5 år	[sv] 2 - 3 år	[sv] 1 - 1,5 år	[sv] 0,5 - 0,75 år
[sv] 6 - 9 år	[sv] 5 - 6 år	[sv] 2,5 - 3 år	[sv] 1,2 - 1,5 år
[sv] 10 - 12 år	[sv] 6 - 7 år	[sv] 3 - 3,5 år	[sv] 1,5 - 1,75 år
[sv] 15 + år	[sv] 10 - 12 år	[sv] 5 - 6 år	[sv] 2,5 - 3 år
^[a]Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.

[sv] Certifieringar och godkännanden

Taulu 35. [sv] Godkänd enligt

[sv] Uppfyller	[sv] Direktiv
[sv] CE	[sv] CE-märkning enligt (EC) 765/2008
[sv] EMC	[sv] EMC Direktivet 2014/30EU
[sv] El (LVD)	[sv] Lågspänningsdirektivet: 2014/35/EU

[sv] Miljödata

Taulu 36. [sv] Miljödata

[sv] Miljödata	[sv] J/N	[sv] Information	[sv] Övr. info.
[sv] Byggvarudeklaration	✔	[sv] Ja, se iBVD på www.milleteknik.se.	-
[sv] REACH informationsplikt [sv] (EG) nr 1907/2006	✔	[sv] Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.	[sv] Om tomt omfattas ej produkten.
[sv] SVHC ämnen, CAS / EG	✔	[sv] Ja, bly, 7439-92-1 / 231-100-4	[sv] Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.
[sv] RoHS [sv] 2011/65/EU	✔	[sv] Ja, produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.	-
[sv] Omfattas av RoHS direktivet, (EU)2015/863)	✔	[sv] Ja, se DoC på www.milleteknik.se	[sv] Om tomt omfattas produkten inte av RoHS.
[sv] WEEE [sv] 2012/19/EU	✔	[sv] Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).	[sv] Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.
[sv] Batteriförodningen [sv] (EU) 2023/1542	[sv] ✗	[sv]	[sv]
[sv] SCIP-nr [sv] 2008/98/EG	✔	[sv] Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).	[sv] Om tomt behövs ej SCIP-nr.
[sv] Konfliktmineraler [sv] (EU) 2017/821	[sv] ✗/✗/✗/✔	[sv] Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.	[sv] Tenn i lödningar i kretskort som köps in via svensk leverantör.
[sv] Innehåller nanomaterial: [sv] EG 1272/2008	✗	[sv] Produkten innehåller ej nanomaterial.	-
[sv] Ekodesign [sv] 2009/125/EG	[sv] Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information^[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.
[sv] Maskindirektiv [sv] 2006/42/EG	[sv] Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). [sv] Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.
^[a]Standyförbrukning och effekt.

[sv] Leveranstid, garanti och villkor

Taulu 37. [sv] Leveranstid, garanti och villkor

[sv] Leveranstid, garanti och villkor	[sv] Info
[sv] Garantitid^[a]	[sv] Produkten har två (2) års garanti mot tillverkningsfel.
[sv] Särskilda garantivillkor	[sv] Se även allmänna villkor.
[sv] Allmänna villkor	[sv] ALEM09 med undantag, se: www.milleteknik.se/villkor/
[sv] Support	[sv] Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.
[sv] Leverans och lager
[sv] Leveranstid^[b]	[sv] 3 arbetsdagar. Eller enl. ök. Leverans från fabrik, transporttid tillkommer.
[sv] Förvaring	[sv] Tempererad miljö/frostfritt.
^[a]Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla ^[b]Vid större beställningar ökar leveranstid, enl. ö.k.

[sv] Tillverkare och ursprungsland

Taulu 38. [sv] Tillverkare och ursprungsland

[sv] Tillverkare och ursprung	[sv] Info
[sv] Tillverkare^[a]	[sv] Milleteknik AB
[sv] Tullstat. Nr.	85043180
[sv] Ursprungsland	[sv] Sverige
^[a]Tillverkare är det varumärke som anges på produkten, oavsett vad som står i detta produktblad.

[sv] Kontakt

Taulu 39. [sv] Kontakt

[sv] Avdelning	[sv] Kontakt
[sv] Växel	031-340 02 30
[sv] Support och tekniska frågor	[sv] support@milleteknik.se
[sv] Försäljning	[sv] sales@milleteknik.se
[sv] WWW	[sv] www.milleteknik.se
[sv] Adress	[sv] Ögärdesvägen 8B, 433 30 Partille

Tietoja näistä tiedoista

Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä.

[sv]

Julkaisupäivä 2025-11-26

8 Lähtömoduuli PTC

Valinnainen kortti PTC-sulakkeilla

Asennus ja käyttöönotto

Nimi, artikkelinumero ja sähköpostiosoite

Tuotekuva

Jos

Tärkeää

Mikä on PTC-sulake?

Lyhyt kuvaus

Vihje

[sv] Byglar

Varo

[sv] Hur styrning fungerar

Varo

[sv] Konfiguration av omvänd styrfunktion

Vihje

[sv] Återställning av PTC-säkring

Asennus akkuvarastoon

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: CEO3 v 2.1

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 5 A - 10 A

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3, 5 A - 10 A

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3 15 A - 25 A

Tärkeää

Liitä 8 lähtömoduulia PTC emolevyyn: PRO3 5 A - 10 A

Tärkeää

Toisen 8 ulostulomoduulin PTC liitäntä

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva

Nimi, artikkelinumero ja sähköpostiosoite

[sv] Teknisk beskrivning

[sv] Användningsområden

[sv] Elektronik

[sv] Lastutgångar

[sv] Larm och skydd

[sv] Kommunikation och indikeringar

[sv] Kapsling och mekanik

[sv] Mått, vikt och förpackningsinformation

[sv] Montering, installation och behörighetskravja

Vaihtoehto sopii

[sv] Drift och underhåll

[sv] Certifieringar och godkännanden

[sv] Miljödata

[sv] Leveranstid, garanti och villkor

[sv] Tillverkare och ursprungsland

[sv] Kontakt

Tietoja näistä tiedoista
