Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Namn, artikelnummer och e-nummer

Tabell 1. Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

8 Output module PTC CTRL

A-FU122408OP03LM01

52 137 79

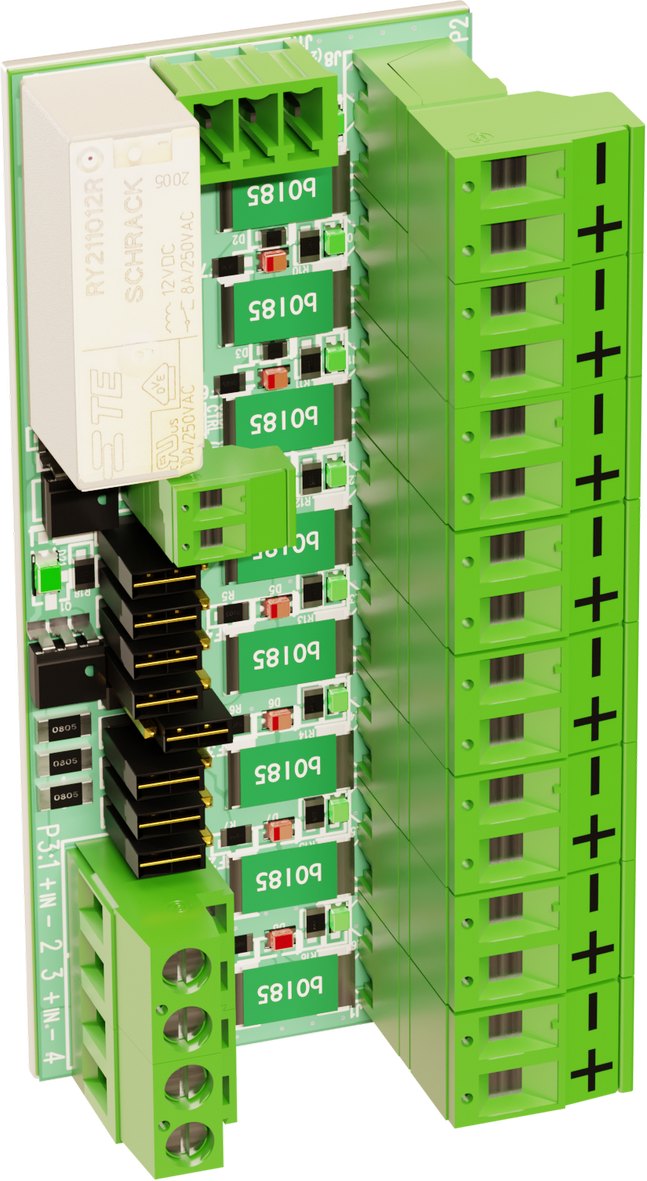

Produktbild


Om

Avsäkringskort med åtta utgångar skyddade av PTC-säkringar. Skyddar elektriska kretsar mot överström och kortslutning. Varje utgång kan ställas till styrbar/icke styrbar individuellt via bygel.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Vad är en PTC-säkring?

En PTC-säkring (‘Positive Temperature Coefficient’) skyddar elektroniska kretsar mot överström. Säkringen fungerar genom att ändra sin motståndsegenskap när det blir för varmt på grund av hög ström. När strömmen blir för stor, ökar temperaturen i säkringen, vilket gör att den blir mindre ledande och stryper strömmens flöde. När temperaturen i säkringen går ner, återgår säkringen till sitt normala tillstånd och tillåter strömmen att passera som vanligt.

Kortbeskrivning


Kortet kan drivas med 12 V eller 24 V. Utgångsspänningen är alltid samma som ingångsspänningen (12 V in = 12 V ut, 24 V in = 24 V ut).

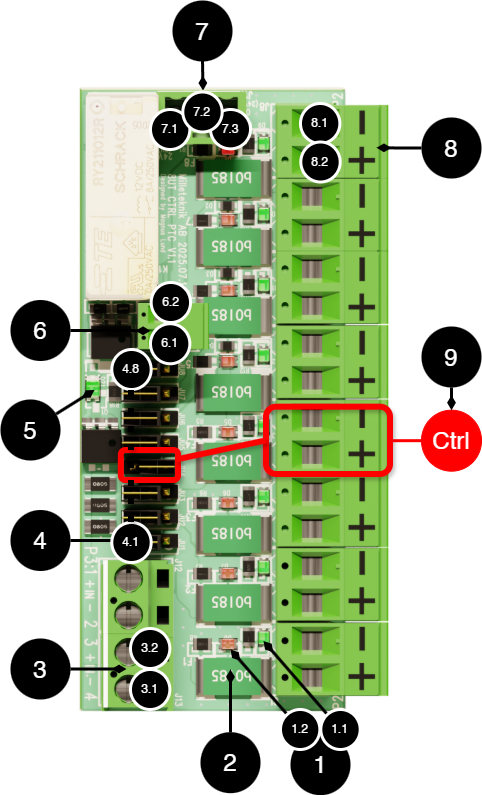

Tabell 2. Kretskortöversikt

Nr

På Kretskort

Förklaring

1

-

LED för status på PTC-säkring.

1.1

D6-D9

LED lyser grönt vid normal drift.

1.2

D1-D8

LED lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Se Återställning av PTC-säkring.

2

F1-F8

PTC-säkring

3

P3

Inkommande matningsspänning

3.1

P3:4

-

3.2

P3:3

+

4, 4.1-4-8

JU1-JU8

Byglar för att välja vilken utgång som ska prioriteras. Exempel: om bygel JU4 är monterad på de två yttre stiften styrs den av Ctrl.

5

D21

LED lyser grönt när styrning är aktiv.

6

J9

Anslutning för extern (ctrl+) styrning av kortet.

6.1

CTRL

Ctrl-anslutning ska kopplas till jord för att aktivera styrning av utgångar som är inställda som styrda.

6.2

(NC)

Jord, används för Ctrl-anslutningen när styrning ska aktiveras.

7

J11

Inverterar styrningsfunktionen. Kontaka support om denna funktion behövs.

7.1

24V (0V)

7.2

-

7.3

0V (24V)

8

P2

Last ut.

8.1

8 Load -

- ut.

8.2

8 Load +

+ ut.

9 (exempel, styrning)

-

Exempel på styrning: För att styra utgång 4 måste bygel JU4 monteras på de yttre två stiften på stiftlisten, (se punkt 4.4). Utgången styrs sedan via Ctrl-anslutningen (punkt 6).



Tips

CTRL: Styrande funktion, brytande funktion.

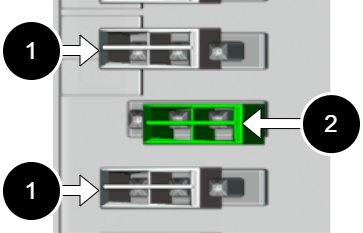

Byglar

Byglarna ska monteras i något av de två lägena på den treradiga stiftlisten.

Tabell 3. Byglar

Nr

Förklaring

Funktion

1

Bygel på de yttre stiften.

Utgång aktiv, utan styrning.

2

Bygel på de inre stiften.

Utgång styrs med Ctrl-signalen.



Observera

Om bygel saknas på stift finns ingen spänning på +, vilket gör att utgången är avstängd.

Hur styrning fungerar


Grundfunktion: Kontrollingången (CTRL) kan anslutas till en extern brytare eller reläutgång för att styra valda utgångar.

Konfiguration:

  • Välj vilka utgångar som ska vara styrbara genom att montera byglar (JU1-JU8, se punkt 4 i kretskortöversikten).

  • Anslut CTRL och GND enligt schema.

Tabell 4. Funktion

Funktion

Förklaring

CTRL kopplad till GND (jord):

Styrda utgångar aktiveras (spänning på utgångarna).

CTRL frånkopplad från GND:

Styrda utgångar inaktiveras (ingen spänning på utgångarna).

Ostyrda utgångar (bygel på de inre stiften) har alltid spänning.



Användningsexempel:

  • Prioriterad laststyrning vid nätavbrott.

  • Fjärrstyrning av utgångar via brandlarm.

  • Tidstyrd styrning via extern timer.

  • Nödavstängning av valda utgångar.

Observera

För brandlarmsapplikationer: kortet inte certifierat tillsammans med EN54-enheter från Milleteknik.

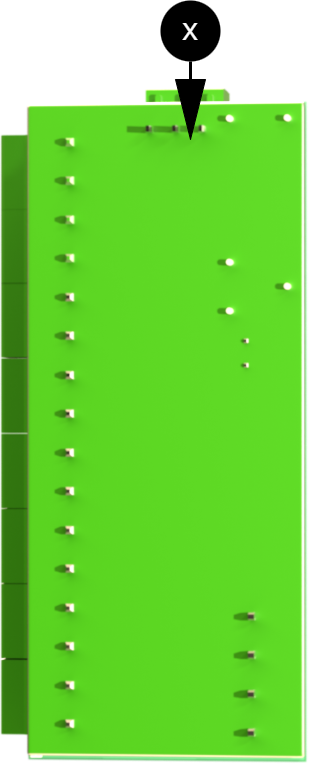

Konfiguration av omvänd styrfunktion

Styrfunktionens beteende kan konfigureras genom att modifiera ledarbanan.

Om ledarbanan är oförändrad ges spänning vid kontrollsignal.

Om ledarbanan är bortskrapad upphör funktionen, den kan dock återställas genom att bygla 7.2-7.3. För omvänd funktion bygla: 7.1 och 7.2.


Instruktioner:

  1. Skrapa bort ledarbanan mellan 7.2 och 7.3, använd sedan plinten och jumpra 7.1 och 7.2 (eller 7.2 och 7.3 för ordinarie funktion). Funktionen kan då växlas med en extern brytare.

Tips

Använd skalpell. Undvik att skada angränsande banor.

Tabell 5. Konfiguration av styrfunktion

Metod

Ledarbana 7.2-7.3

Jumper på plint

Styrda utgångar i normalläge (CTRL ej aktiv)

Standard (från fabrik)

Hel

Behövs ej.

Spänning av, (slutande).

Växlingsbar funktion

Bortskrapad

Jumpra 7.2-7.3

Spänning av, (slutande).

Växlingsbar funktion

Bortskrapad

Jumpra 7.1-7.2

Spänning på, (brytande).



Återställning av PTC-säkring

LED (1.2) lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Säkringen återställs genom att bryta spänningen på lastutgången genom någon av dess åtgärder:

  • Koppla bort last.

  • För styrd utgång kan kontrollsignalen användas för återställning.

  • För ostyrd utgång: Bryt matningsspänningen.

Montering i batteribackup

Om kortet levereras monterat i plastfäste snäpper du fast det i slitsarna i kapslingen.

Om kortet har lossat, snäpp fast det i plastfästet igen.

Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.

Viktigt

Montera kortet innan du skruvar fast kablage eller driftsätter.

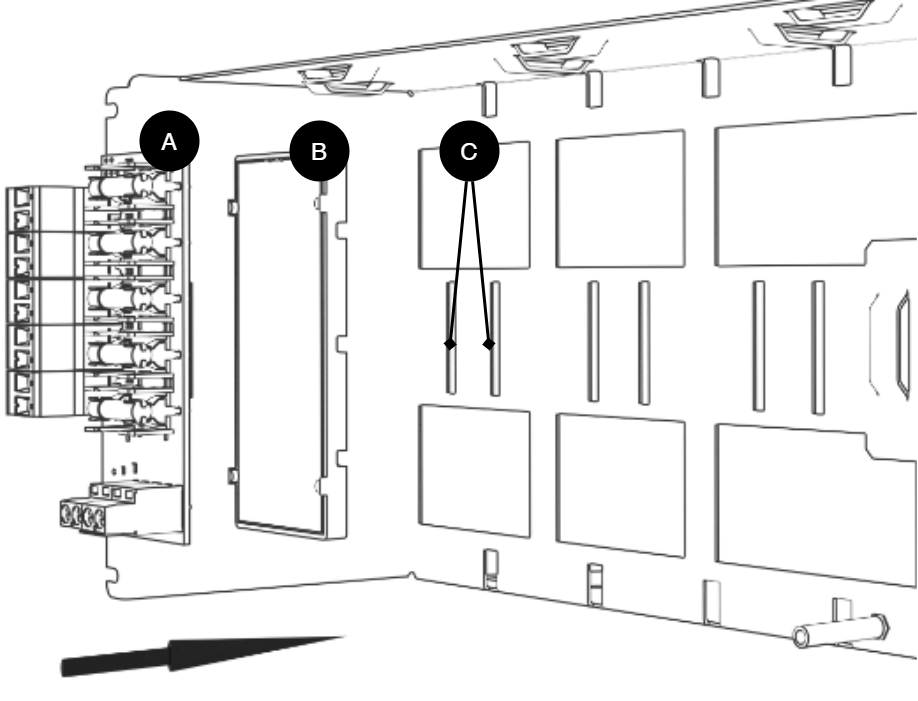

Bokstav

Förklaring

Kommentar

A

Tillvalskort

Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet.

B

Plastfäste

På plastfästet sitter hakar för att sätta fast i slitsar i plåten.

C

Plats för plastfäste

Slitsar i plåt för att snäppa fast plastfästet.

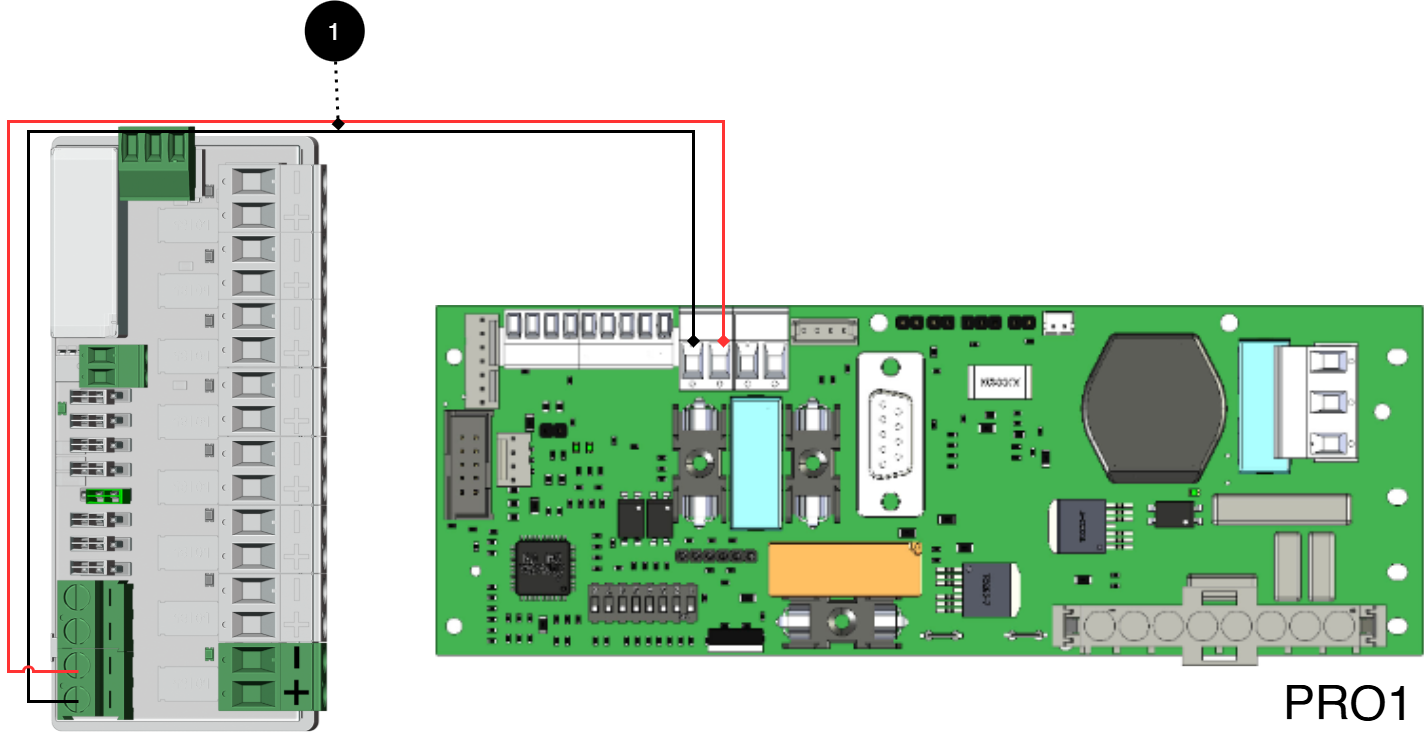

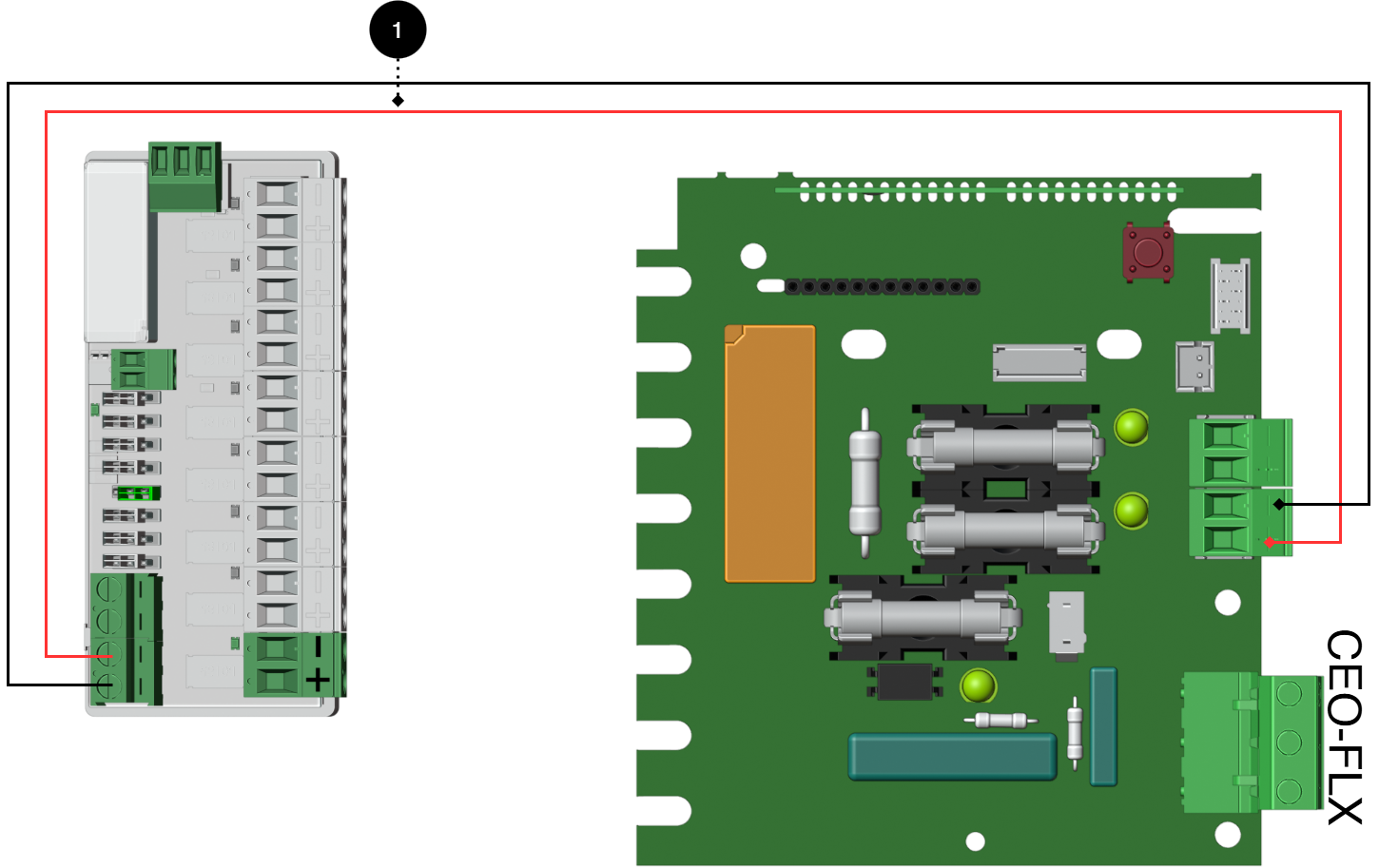

Anslut 8 Output module PTC CTRL till moderkort: CEO-FLX

Figur 1. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning (24 V) från batteribackupens lastutgång till kortets 24 V-ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 6. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång

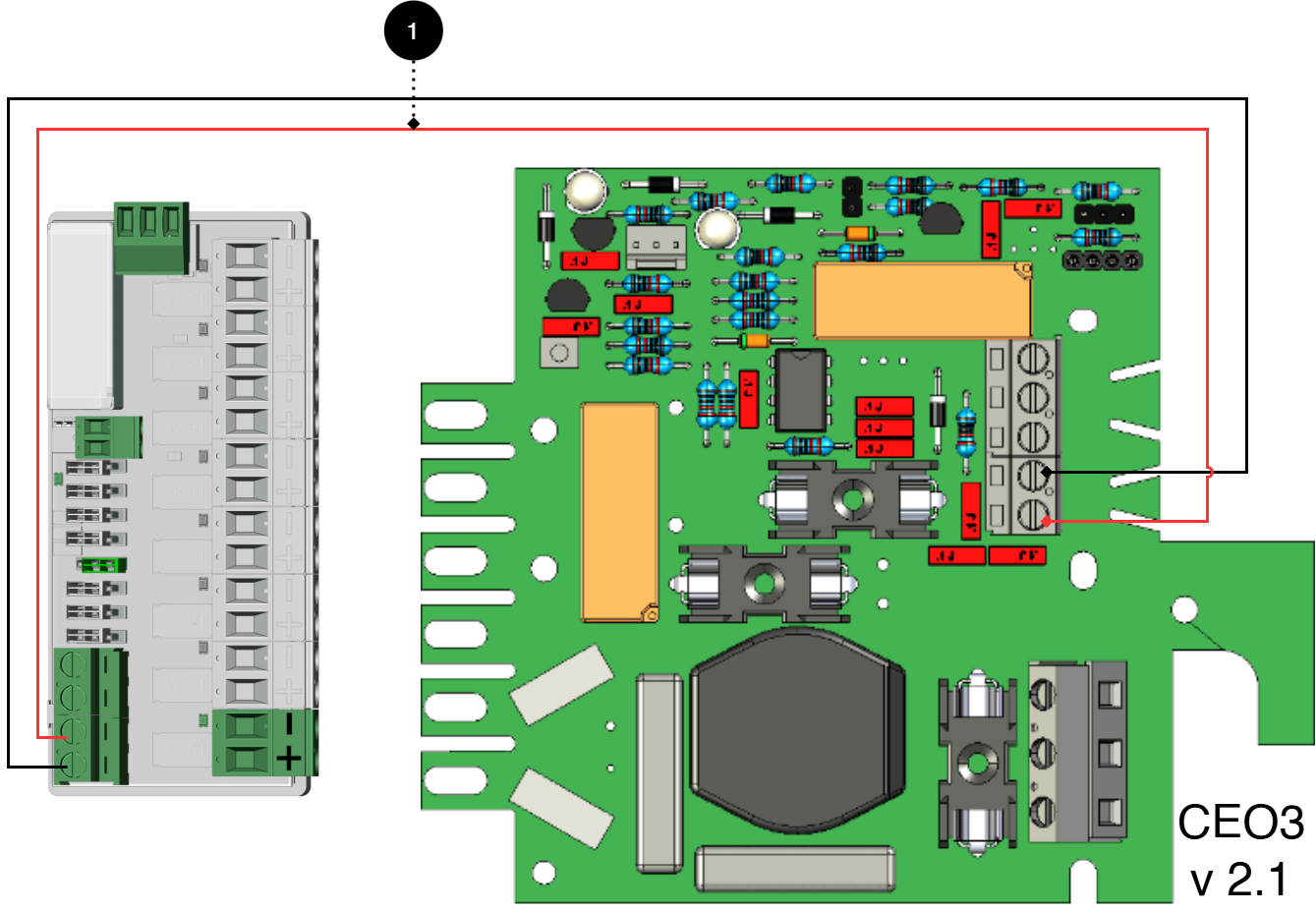

Anslut 8 Output module PTC CTRL till moderkort: CEO3 v 2.1

Figur 2. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning

P3:1-4

Valfri lastutgång.

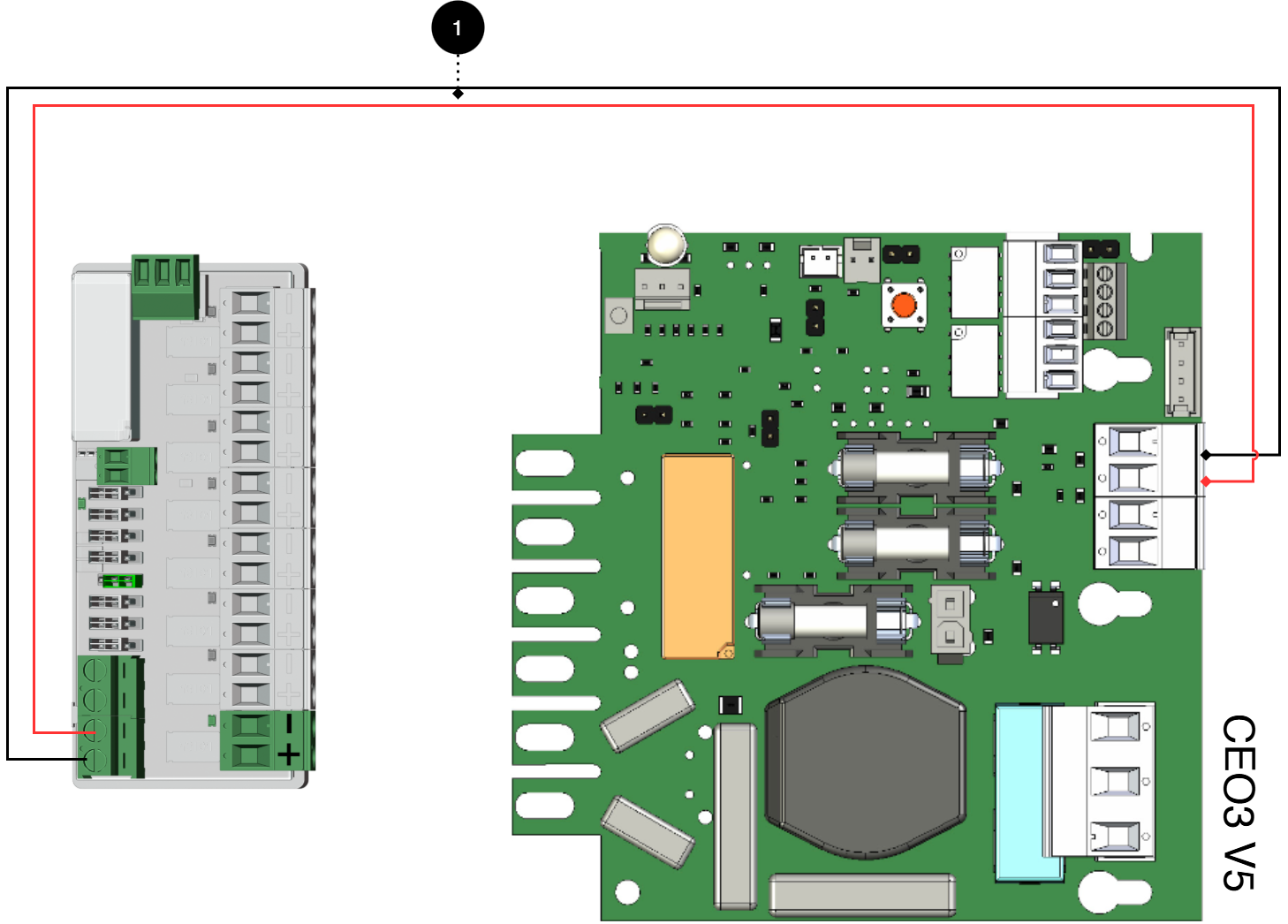

Anslut 8 Output module PTC CTRL till moderkort: CEO 3 v5

Figur 3. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning (24 V) från batteribackupens lastutgång till kortets 24 V-ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 7. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång

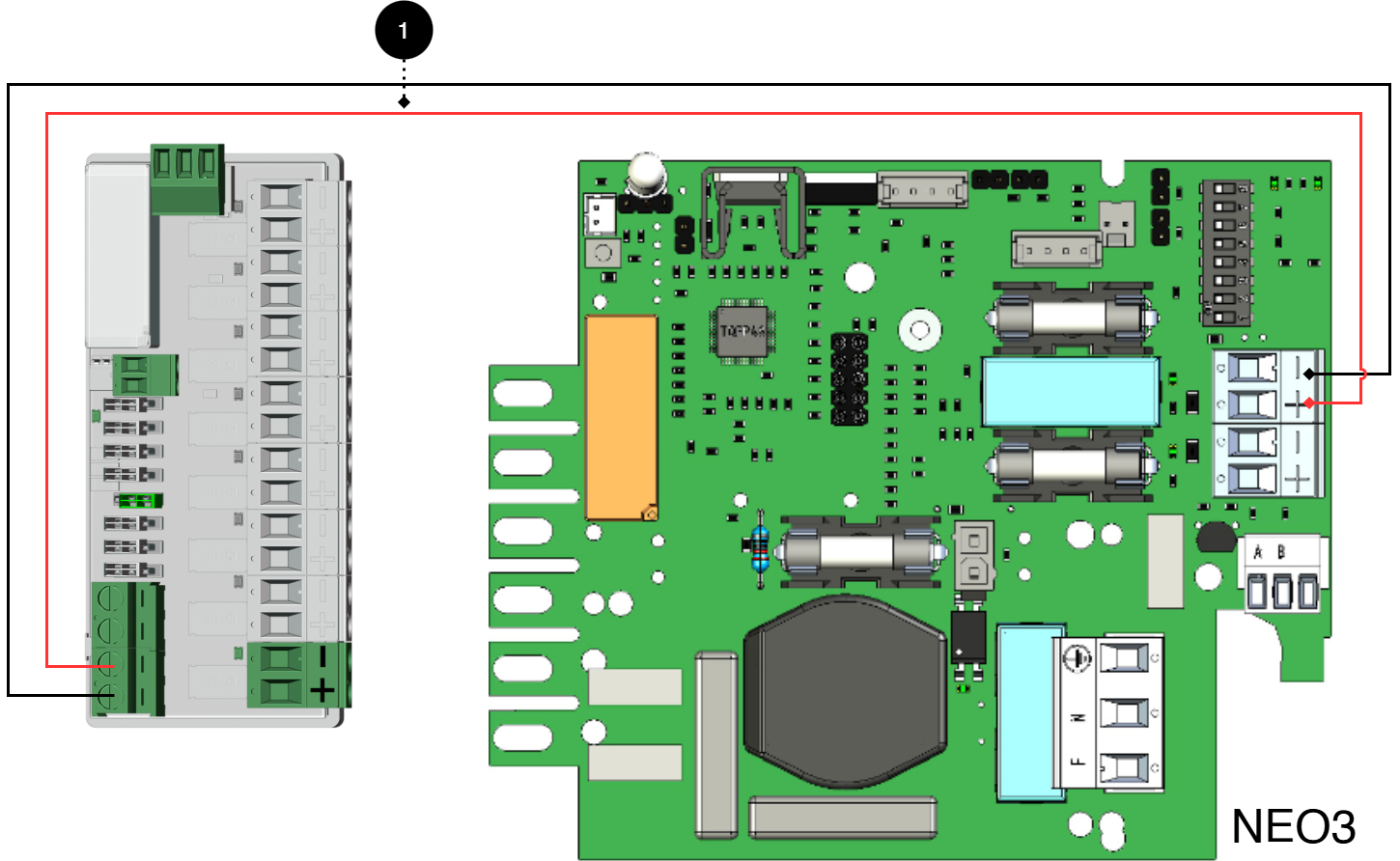

Anslut 8 Output module PTC CTRL till moderkort: NEO3

Figur 4. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 8. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång



Anslut 8 Output module PTC CTRL till moderkort: PRO1, 5 A - 10 A

Figur 5. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 9. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång

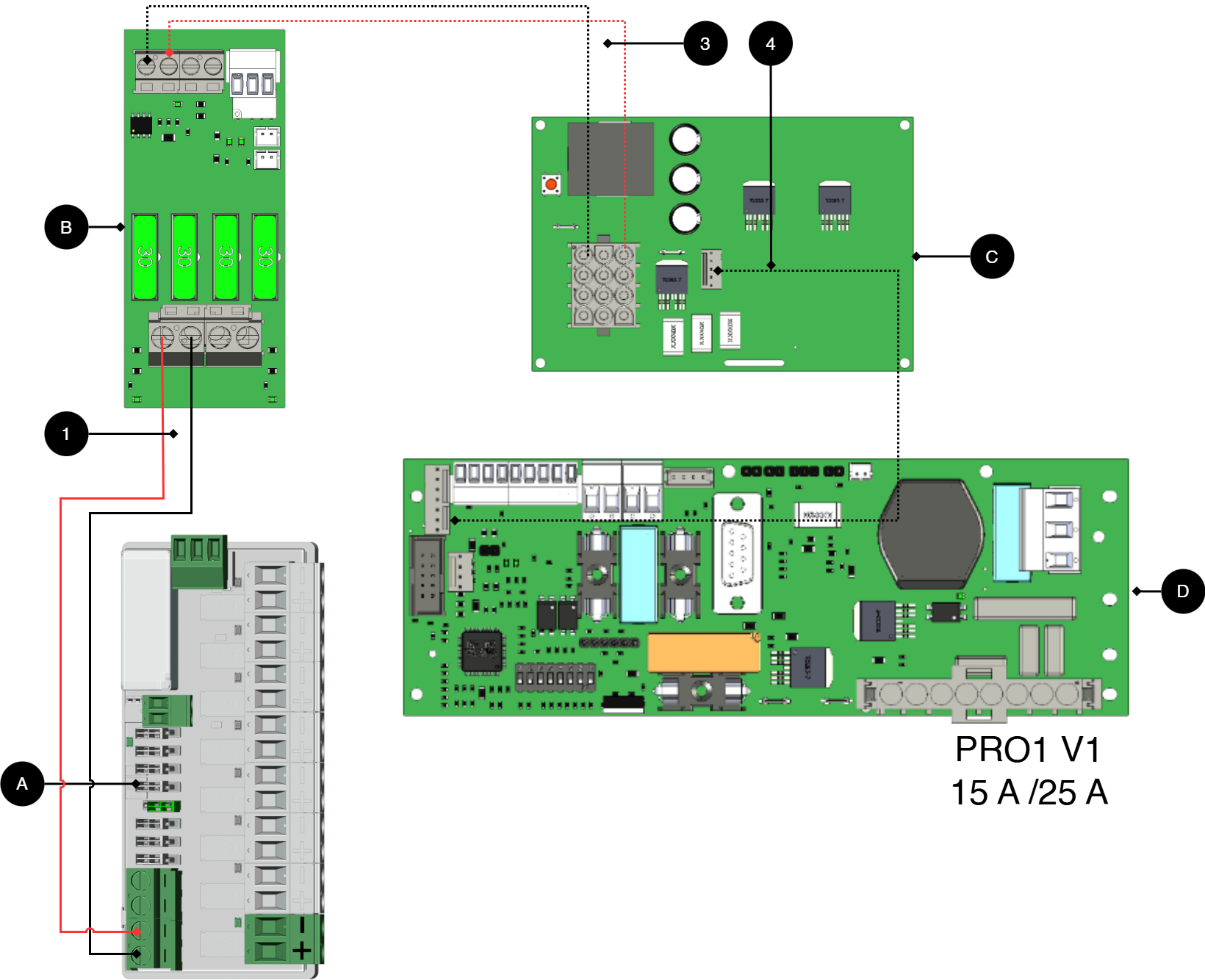

Anslut 8 Output module PTC CTRL till moderkort: PRO1, 15 A - 25 A

Figur 6. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 10. Anslutningar 15 A och 25 A enheter

Nr/bokstav

På kretskort (A)

Förklaring

A

8 Output module PTC CTRL

Tillvalskort.

B

2 Output module

Kort för inkoppling av last och strömmatning till 8 Output module PTC CTRL.

C

Effektkort

Finns på 15 A och 25 A enheter.

D

PRO1

Moderkort i batteribackup.

1

P3:1-4

Koppla strömmatning 8 Output module PTC CTRL från (B).

3, 4, 5

-

Intern strömmatning och kommunikation mellan kort.

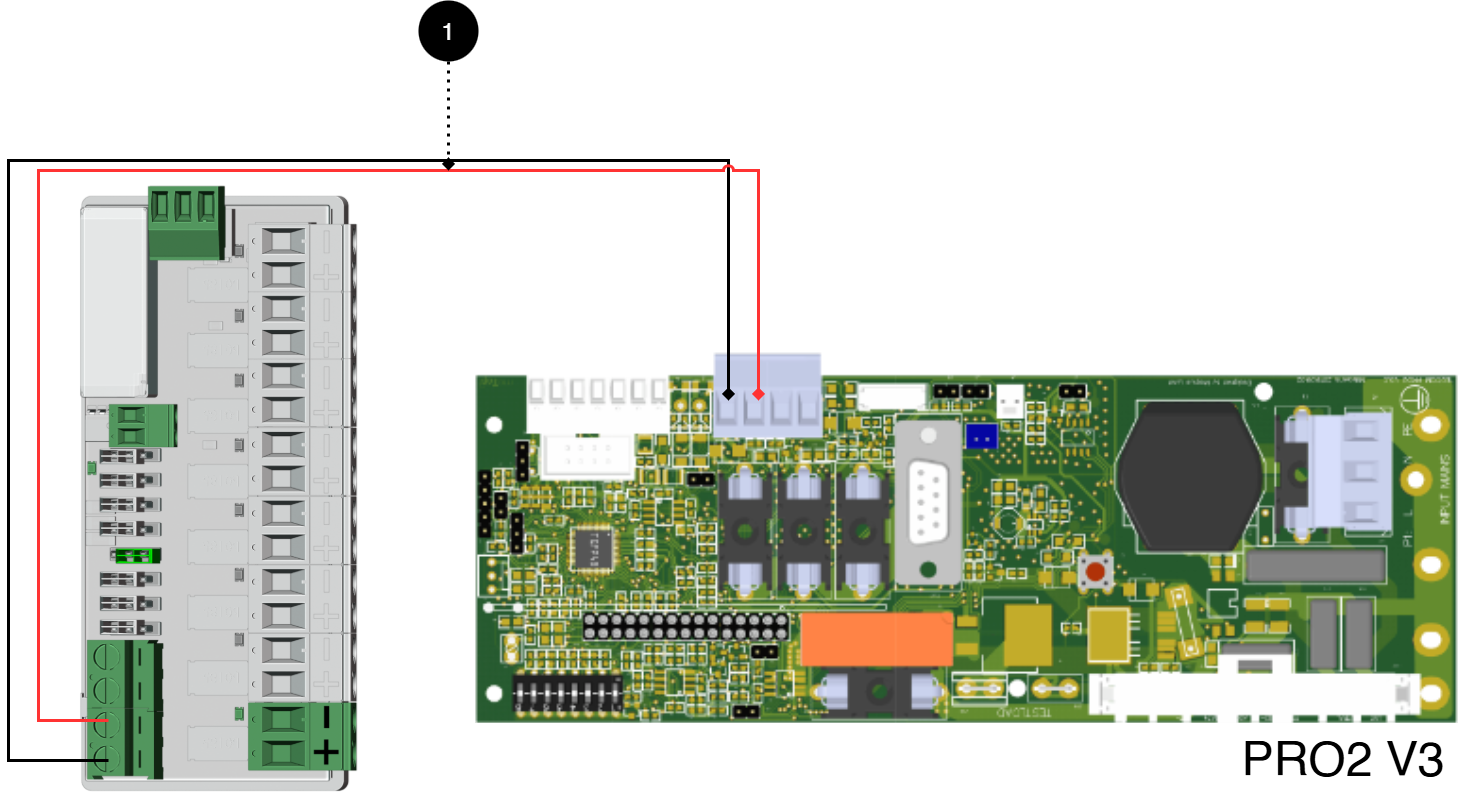

Anslut 8 Output module PTC CTRL till moderkort: PRO2 v3, 5 A - 10 A

Figur 7. Anslut kortet som bilden visar.
Anslut kortet som bilden visar.

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 11. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång.

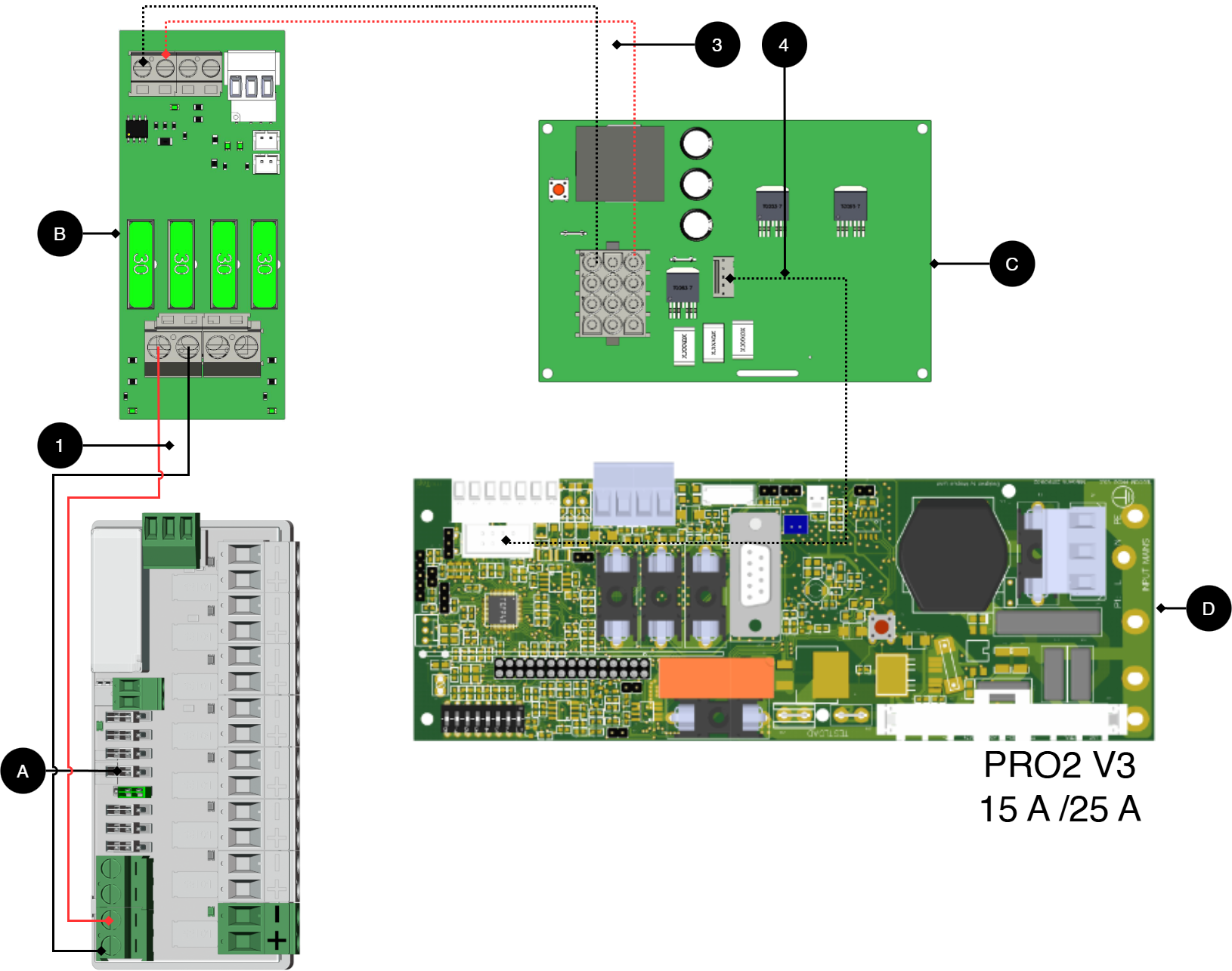

Anslut 8 Output module PTC CTRL till moderkort: PRO2 v3 15 A - 25 A

Figur 8. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 12. Anslutningar 15 A och 25 A enheter

Nr/bokstav

På kretskort (A)

Förklaring

A

8 Output module PTC CTRL

Tillvalskort.

B

2 Output module

Kort för inkoppling av last och strömmatning till 8 Output module PTC CTRL.

C

Effektkort

Finns på 15 A och 25 A enheter.

D

PRO2 v3

Moderkort i batteribackup.

1

P3:1-4

Koppla strömmatning från 8 Output module PTC CTRL (B).

3, 4

-

Intern strömmatning och kommunikation mellan kort.



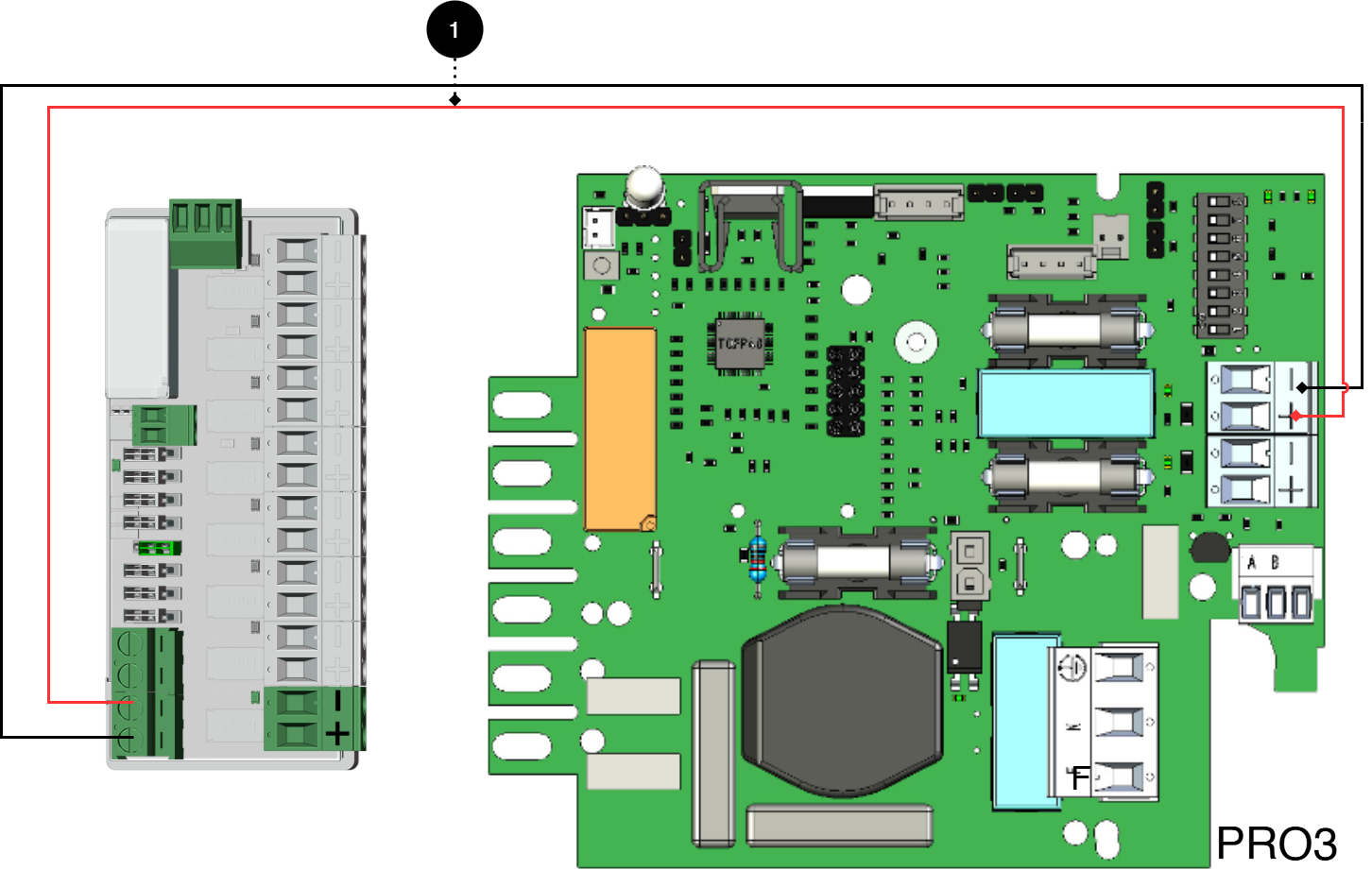

Anslut 8 Output module PTC CTRL till moderkort: PRO3 5 A - 10 A

Figur 9. Anslut kortet som bilden visar.
Anslut kortet som bilden visar.

+ och - från last på moderkort kopplas till + och - på tillvalskortet.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktigt

Maxlast per utgång är 1,85 A. All ström för hela kortet är max: 10 A.

Tabell 13. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output module PTC CTRL

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång.

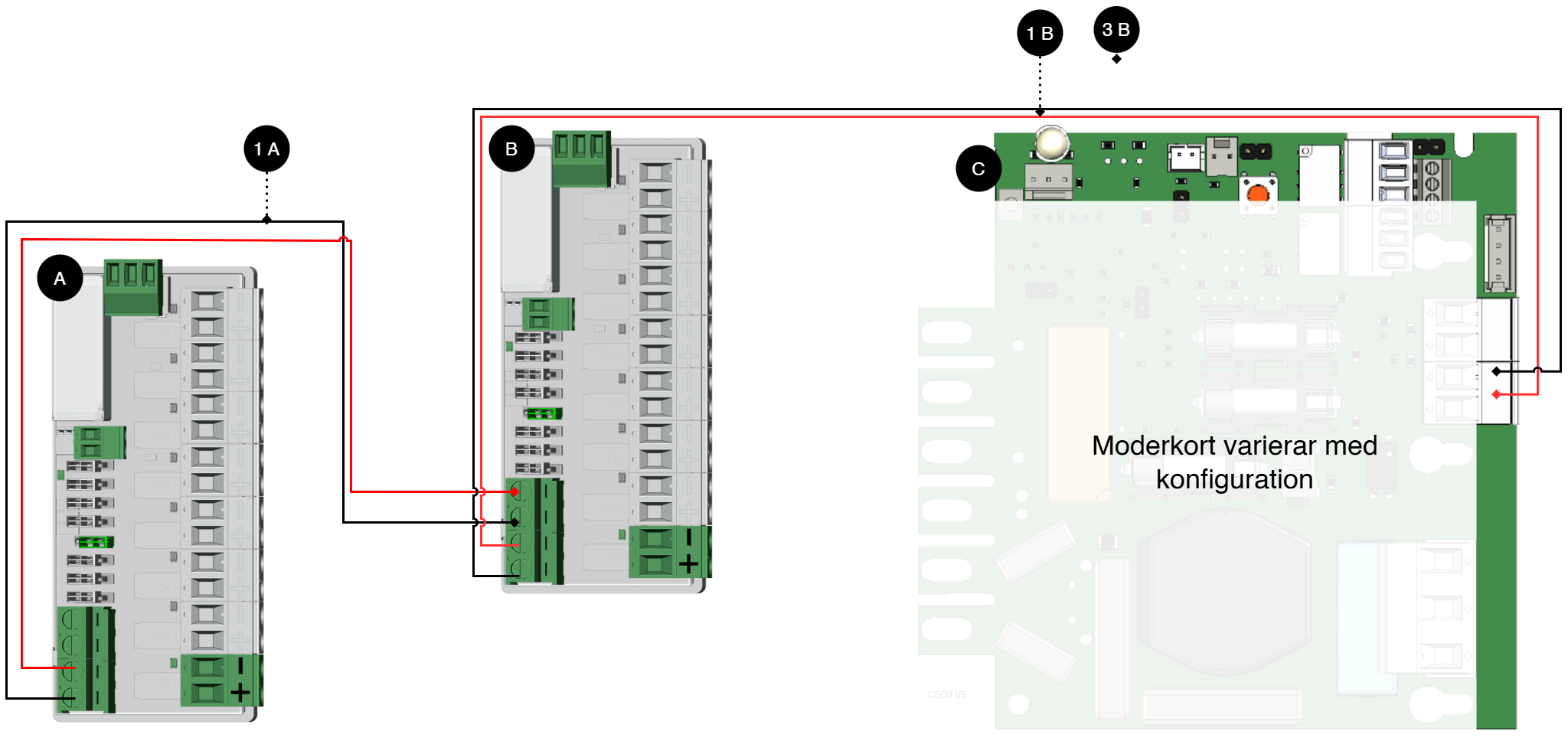

Inkoppling av ytterligare 8 Output module PTC CTRL

Tabell 14. Inkoppling av ytterligare tillvalskort

Bokstav / Nr

Förklaring

På kortet

A

8 Output module PTC CTRL.

-

B

8 Output module PTC CTRL.

-

C

Moderkort, kan variera med konfiguration.

-

1 A

Strömmatning till 1B från 1A.

P1:1-+2

1 B

Strömmatning till 1B från moderkort.

P1:3-4



Tabell 15. Inkoppling, schematiskt bild

Bokstav / Nr

Förklaring

X1

Tillvalskort 1

X2

Tillvalskort 2

X3

Moderkort



Produktblad - strömförsörjning / batteribackup

Produktblad

Produktbild


Namn, artikelnummer och e-nummer

Tabell 16. Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

8 Output module PTC CTRL

A-FU122408OP03LM01

52 137 79



Teknisk beskrivning

Avsäkringskort med åtta termiskt skyddade utgångar. Kortet skyddar elektriska kretsar med PTC-säkringar som automatiskt bryter strömmen vid överbelastning och återställs när överbelastningen upphör. Varje utgång kan styras individuellt via bygel. Kortet fungerar med både 12 V DC och 24 V DC.

Tabell 17. Snabbfakta

Snabbfakta

Data

Matningsspänning (V)

24 V DC eller 12 V DC

Spänning ut (V)

24 V DC eller 12 V DC[a]

Strömuttag (A)

1,85 A per utgång

[a] Enheten är inte utrustad med någon DC/DC-omvandlare. Utgångsspänningen motsvarar därför ingångsspänningen.



Användningsområden

Användningsområden

Ja

Nej

När ytterligare lastutgångar behövs. Monteras i kompatibel strömförsörjning.

Möjlighet att stänga av oprioriterad last vid nätavbrott.

Elektronik

Tabell 18. Kretskort och egenförbrukning

Kretskort

Egenförbrukning

Övr. info

8 Output module PTC CTRL

20 mA

40 mA med CTRL aktiv.



Tabell 19. Elektriska data

Elektriska data

Data

Matningsspänning (V)

24 V DC eller 12 V DC

Standbyförbrukning

0,48 W, 0.96 W om CTRL är aktivt.

Spänning ut

24 V DC eller 12 V DC[a]

Ström (A)[b]

1,85 A per utgång

Maxström, hela kortet

10 A

[a] Enheten är inte utrustad med någon DC/DC-omvandlare. Utgångsspänningen motsvarar därför ingångsspänningen.

[b] Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.



Lastutgångar

Tabell 20. Lastutgångar

Lastutgångar

Data

Antal lastutgångar

8



Larm och skydd

Tabell 21. Larm och skydd

Larm och skydd

Ja

Nej

Växlande relä

Matningsspänning ut vid kontrollsignal.



Kommunikation och indikeringar

Tabell 22. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation

×

Larmåterkoppling till strömförsörjning

-

Indikeringar/LED

Lysdiod på kretskort.



Kapsling och mekanik

Tabell 23. Kapsling och mekanik

Kapsling och mekanik

Data

Kapsling

Har ej kapsling



Mått, vikt och förpackningsinformation

Tabell 24. Mått

Mått, (BxHxD).

Mått med emballage[a]

30 x 40 x 89 mm

100 x 210 x 155 mm

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 25. Vikt

Nettovikt

Vikt med emballage

0,1 kg

0,2 kg



Tabell 26. Emballage

Emballage

Info

Emballage

Kartong och stötskydd i papp.

Antal i förpackning

1 st.

Förpackningstyp (GS1 T0137)

BX-låda.



Montering, installation och behörighetskravja

Tabell 27. Montering

Montering

I produkt (tillval monteras i kompatibel produkt).



Tabell 28. Installation

Installation

Ja

Nej

Övr. info

Installeras i produkt.

För att garanti skall gälla får tillval endast installeras i kompatibla produkter.



Tabell 29. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation

Fast installation (230 V)

Stickkontakt

Övr. info

Norge

Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)

Finland

Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)

Danmark

Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)

Tyskland

All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).



Tillvalet passar i

Tabell 30. Antal kort som får plats i strömförsörjning

Produktserie

Kapslingsstorlek

Antal kort som får plats[a]

ECO

M, L

2,4

ECO, NEO, NOVA

FLX S

2

EN54, NEO, NOVA

FLX M

3

NEO, NOVA

FLX L

3

19" rack module holder

4U

8

[a] Antalet kort/tillval som får plats är totalt antal som får plats i kapslingen. Elektroniska- och mekaniska begränsningar kan finnas.



Drift och underhåll

Tabell 31. Drift

Drift

Data

Övr. info

Miljö

Inomhus miljöklass 1.

-

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Driftstemperatur (rekommenderad).

+15°C till +25°C

För bästa livslängd.

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada.



Tabell 32. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Tabell 33. Underhåll

Ja

Nej

Intervall

Övr. info

UInderhållsfri.



Tabell 34. Tillverkares angivna livslängd och rekommenderat batteribyte

Batterityp (Design Life)[a]

Batteribytestid i normal drift, +20°C.

Byte vid varm drift, +30°C

Byte vid varm drift, +40°C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15 + år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.



Certifieringar och godkännanden

Tabell 35. Godkänd enligt

Uppfyller

Direktiv

CE

CE-märkning enligt (EC) 765/2008

EMC

EMC Direktivet 2014/30EU

El (LVD)

Lågspänningsdirektivet: 2014/35/EU



Miljödata

Tabell 36. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

RoHS

2011/65/EU

Ja, produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.

-

Omfattas av RoHS direktivet, (EU)2015/863)

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten inte av RoHS.

WEEE

2012/19/EU

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförodningen

(EU) 2023/1542

SCIP-nr

2008/98/EG

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

Produkten innehåller ej nanomaterial.

-

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

[a] Standyförbrukning och effekt.



soptunna_atervinning.ai

Leveranstid, garanti och villkor

Tabell 37. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Info

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

3 arbetsdagar. Eller enl. ök. Leverans från fabrik, transporttid tillkommer.

Förvaring

Tempererad miljö/frostfritt.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla

[b] Vid större beställningar ökar leveranstid, enl. ö.k.



Tillverkare och ursprungsland

Tabell 38. Tillverkare och ursprungsland

Tillverkare och ursprung

Info

Tillverkare[a]

Milleteknik AB

Tullstat. Nr.

85043180

Ursprungsland

Sverige

[a] Tillverkare är det varumärke som anges på produkten, oavsett vad som står i detta produktblad.



Kontakt

Tabell 39. Kontakt

Avdelning

Kontakt

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringdatum 2025-11-26
