Voltage Converter 24V-12V 6A

Käyttöalue

Sovelluksiin, jotka vaativat erilaisen lähtöjännitteen kuin akun varajännitteen tai virtalähteen antama. Mahdollistaa joustavan mukautuksen eri käyttöjännitteisiin esimerkiksi ohjauskorttien, lukkojen, antureiden tai muun elektroniikan ohjaamiseksi, jotka eivät ole yhteensopivia järjestelmän normaalin lähtöjännitteen kanssa.

Nimi, artikkelinumero ja sähköpostinumero

Taulu 1. Nimi, artikkelinumero ja sähköpostinumero

Nimi	Tuotenumero	Sähkönumero
Jännitemuunnin WR	A-VC002404A04LM01	5213774

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

Kirje	Selitys	Kommentti
A	Valinnainen kortti	Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.
B	Muovinen kannatin	Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.
C	Paikka muovikannattimelle	Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

Lyhyt kuvaus

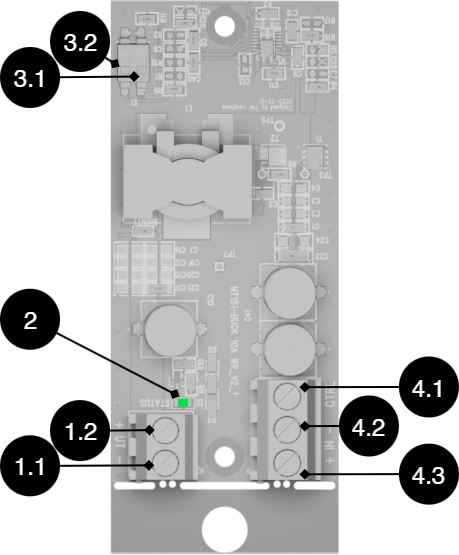

Taulu 2. Piirilevyn yleiskatsaus

Ei.	Piirilevyillä	Selitys
1.1	ULOS-	Jännite ulos - (miinus).
1.2	UT+	Jännite ulos + (plus).
2	TILA	Tilan merkkivalo, syttyy vihreänä, kun jännite on UT päällä, (1.1-1.2).
3.1	S1	Dip-kytkin 1 jännitteen asettamiseksi ulos. Katso taulukko.
3.2	S1	DIP-kytkin 2 jännitteen asettamiseksi ulos. Katso taulukko.
4.1	CTRL	Ohjaussignaali jännitteelle IN. Ulkoisen kytkimen avulla jännitetulo voidaan tarkistaa: ON/OFF
4.2	SISÄÄN -	Jännite - (miinus).
4.3	SISÄLLÄ +	Jännite + (plus)

Taulu 3. DIP-kytkin

Jännite ulos	Sijainti dip1	Tila dip2
5 V (5,1 V)	HÄN	HÄN
6 V (5,9 V)	HÄN	POIS PÄÄLTÄ
12 V (12,6 V)	POIS PÄÄLTÄ	HÄN
24 V (24,9 V)	POIS PÄÄLTÄ	POIS PÄÄLTÄ

Esimerkki: 12 V: n ulostulolle tilan tulisi olla	POIS PÄÄLTÄ	HÄN

Kytkentäkuorma

Yhdistä emolevyyn CEO 3

Taulu 4. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

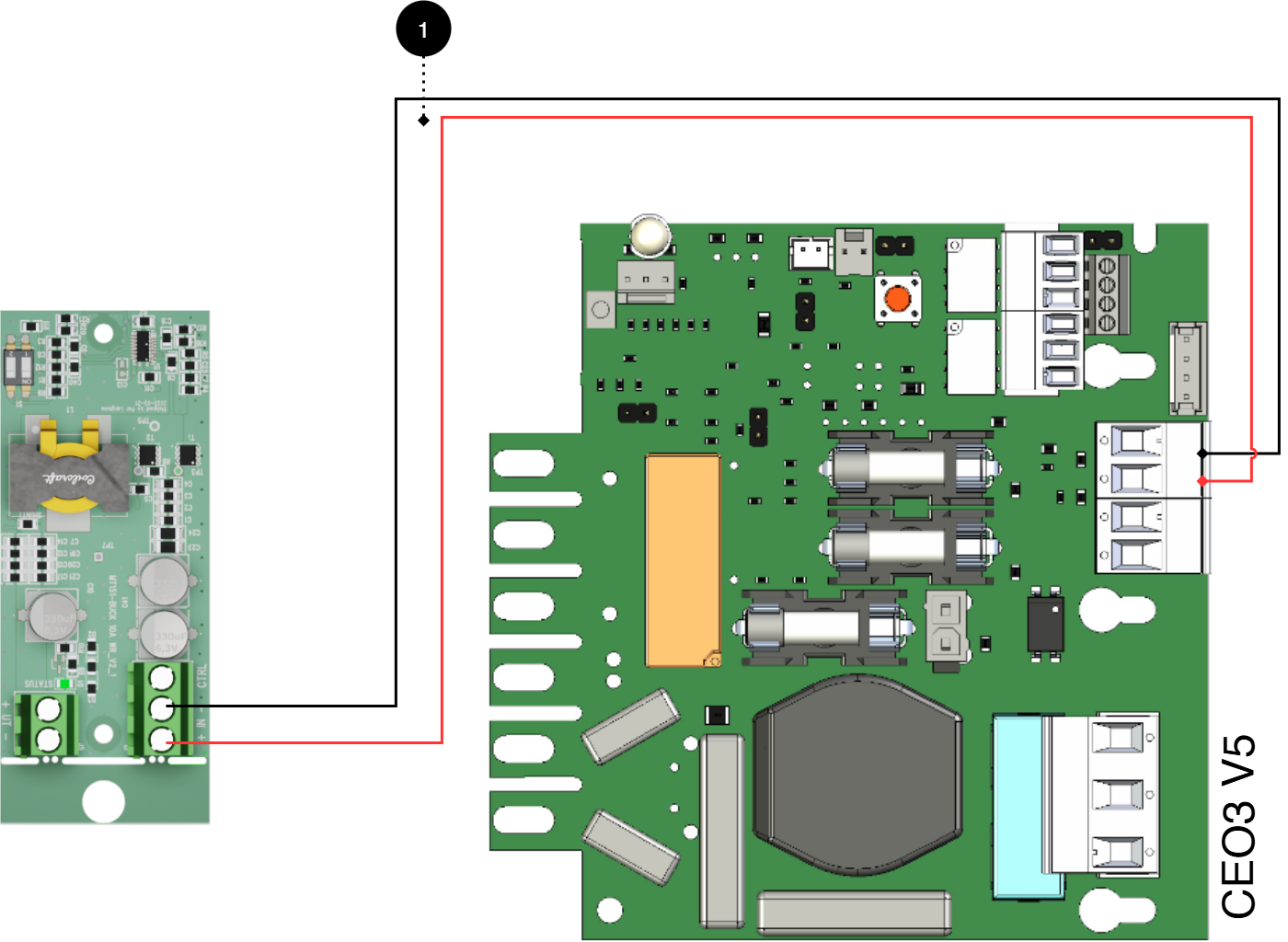

Yhdistä emolevyyn CEO 3 v5

Taulu 5. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

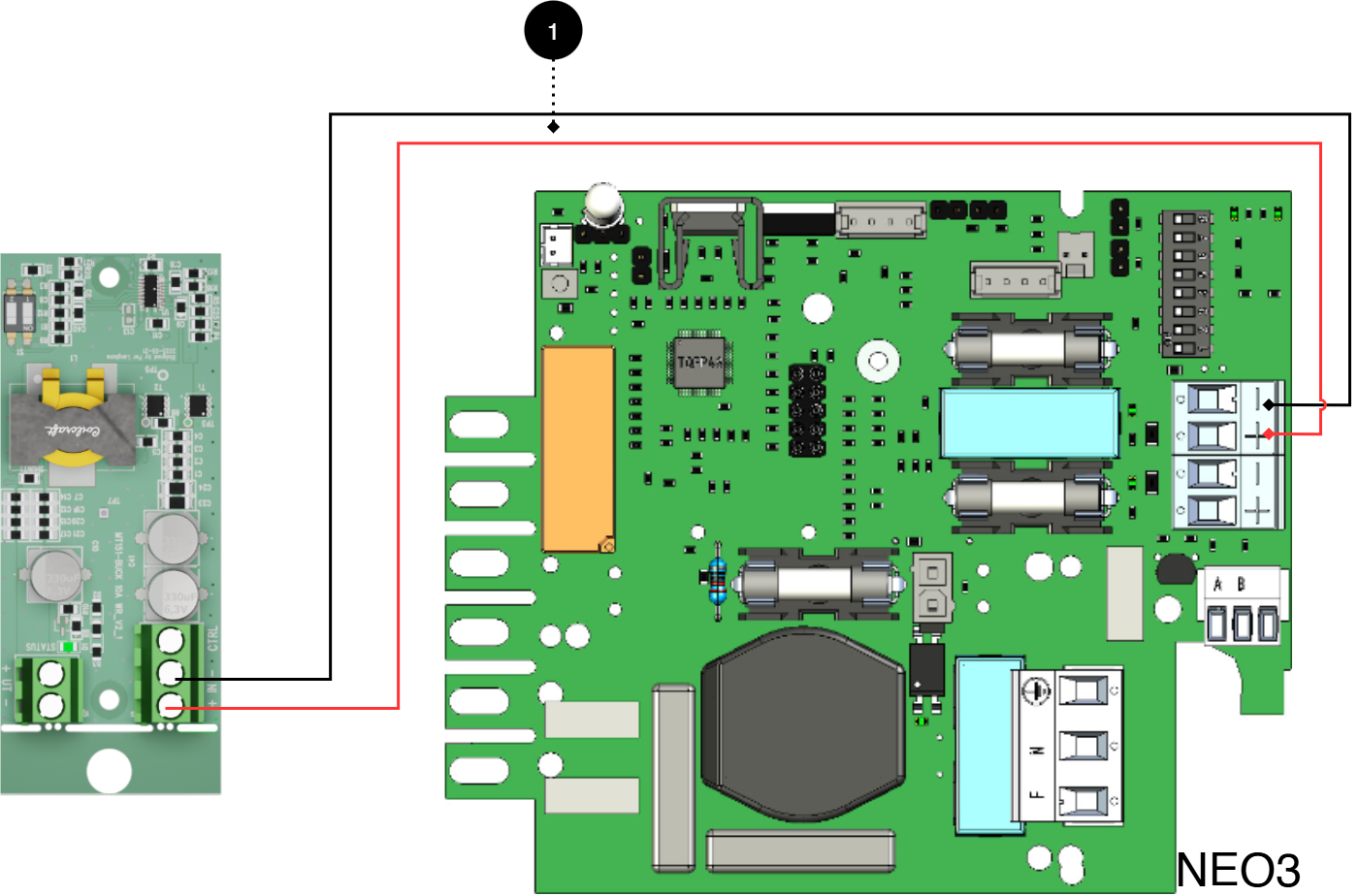

Yhdistä emolevyyn NEO3

Taulu 6. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

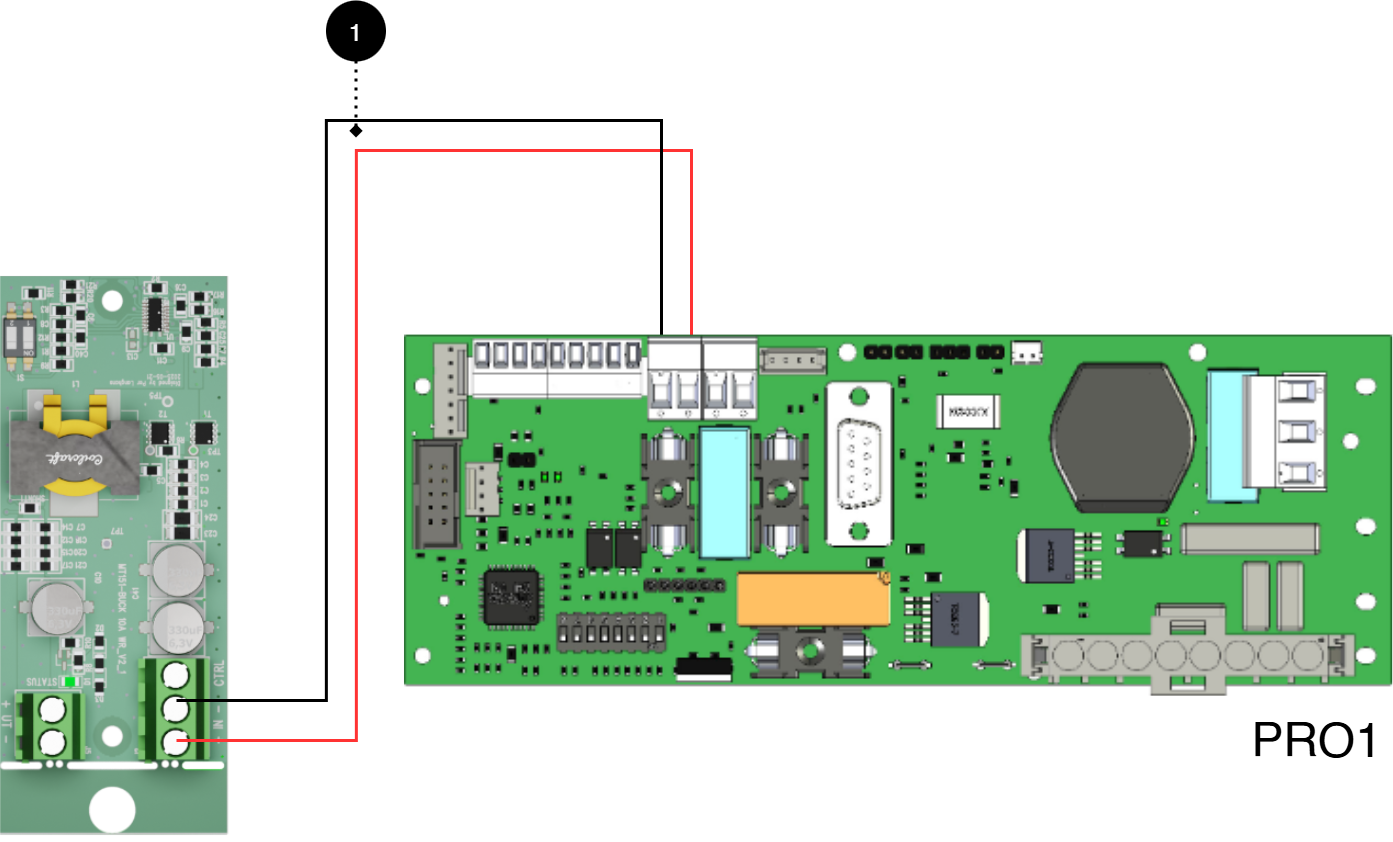

Yhdistä emolevyyn PRO1 5A-10A

Taulu 7. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

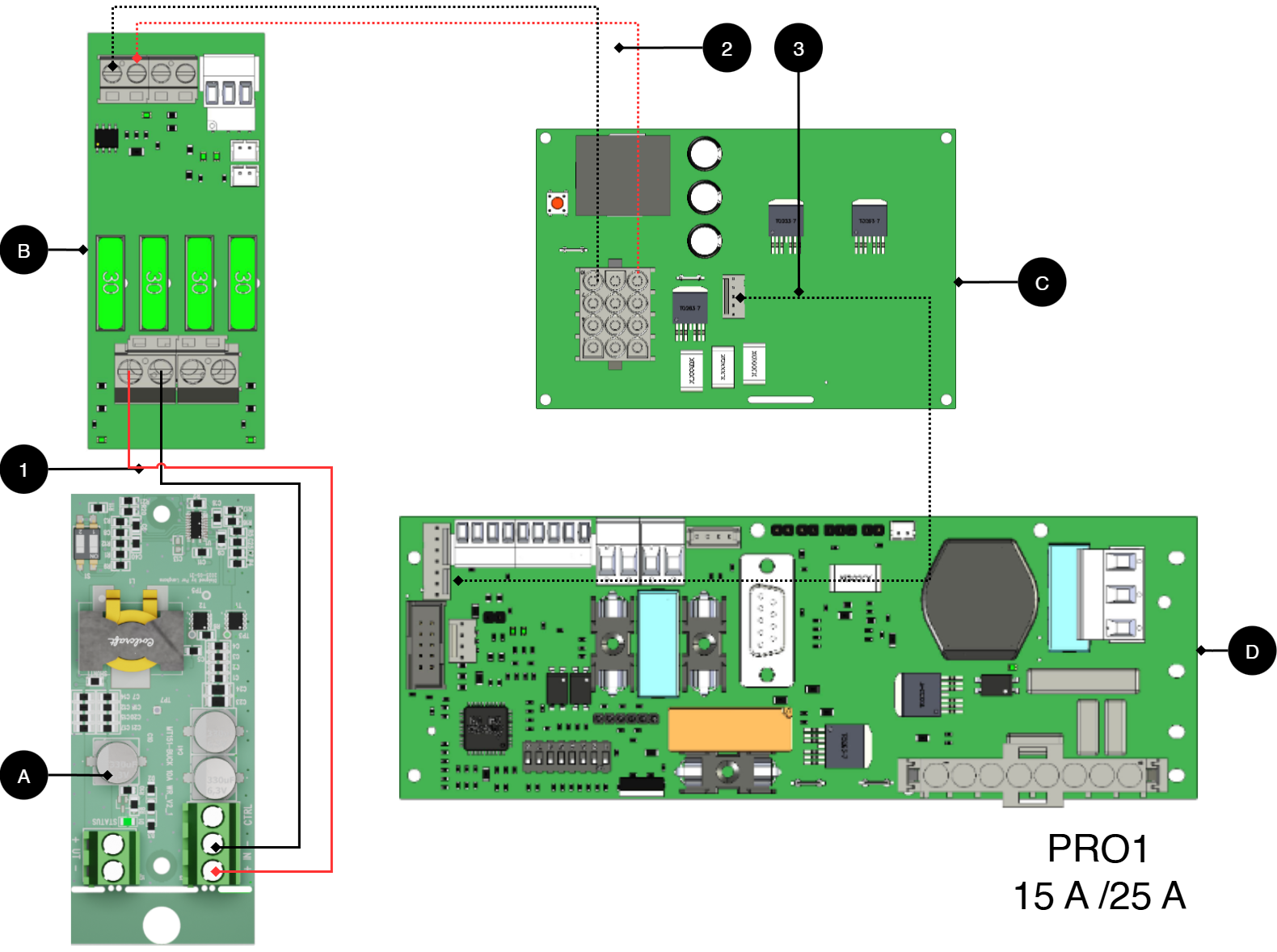

Yhdistä emolevyyn PRO1 15A-25A

Taulu 8. Nimitys piirilevy

Kirje	Piirilevyt
A	Jännitemuunnin WR 48.24, 12V
B	Rahtikortti
C	Virtakortti
D	Emolevy

Taulu 9. Irrota kuorma emolevystä

Ei.	Selitys
1	Liitä plus ja miinus latauskortin kuormitusulostulosta plus- ja miinusarvoihin.
2	Sisäinen liitäntä virtalevystä latauskorttiin.
3	Sisäinen liitäntä virtalevystä latauskorttiin.

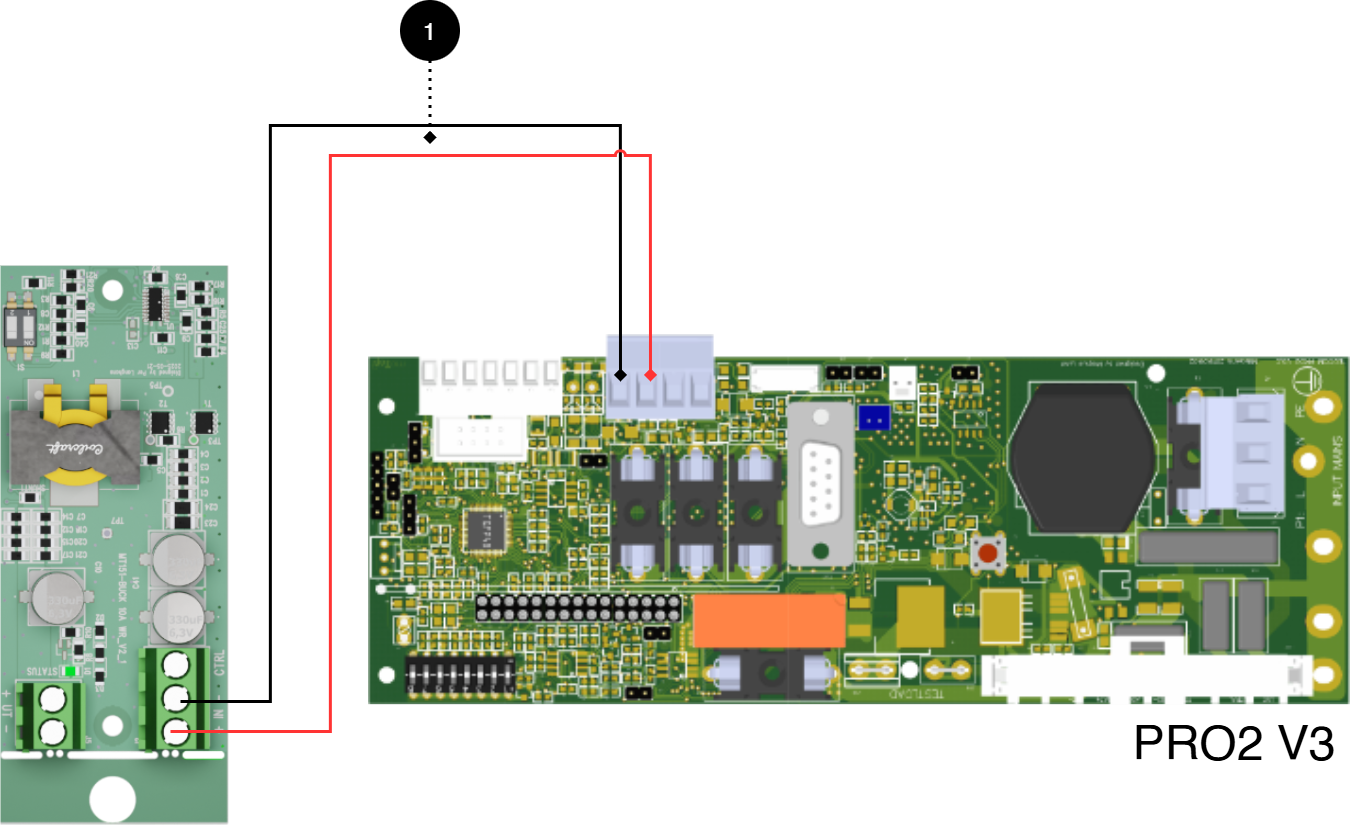

Yhdistä emolevyyn PRO2v3 5A-10A

Taulu 10. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

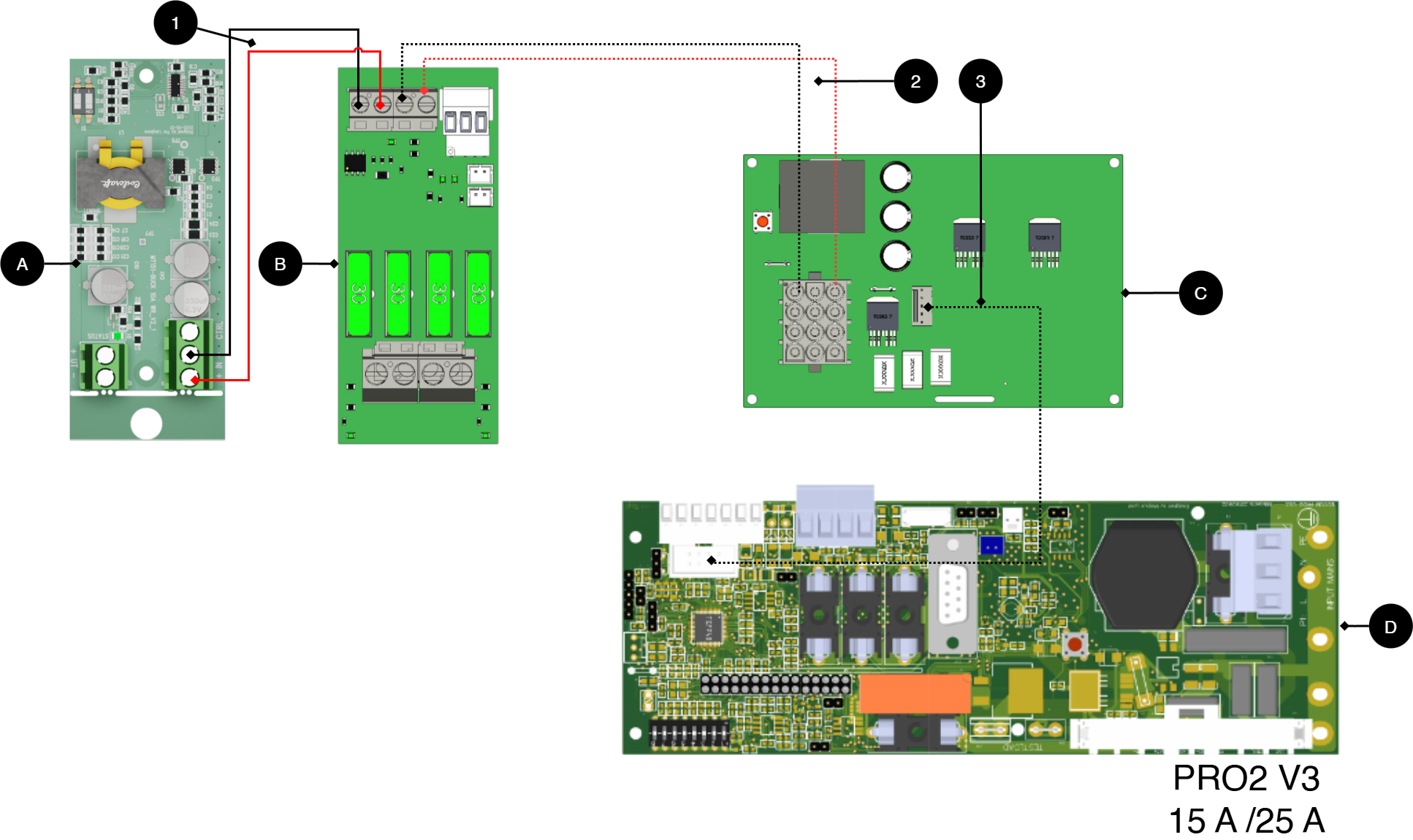

Yhdistä emolevyyn PRO2 v3 15A-25A

Taulu 11. Nimitys piirilevy

Kirje	Piirilevyt
A	Jännitemuunnin WR 48.24, 12V
B	Rahtikortti
C	Virtakortti
D	Emolevy

Taulu 12. Irrota kuorma emolevystä

Ei.	Selitys
1	Liitä plus ja miinus latauskortin kuormitusulostulosta plus- ja miinusarvoihin.
2	Sisäinen liitäntä virtalevystä latauskorttiin.
3	Sisäinen liitäntä virtalevystä latauskorttiin.

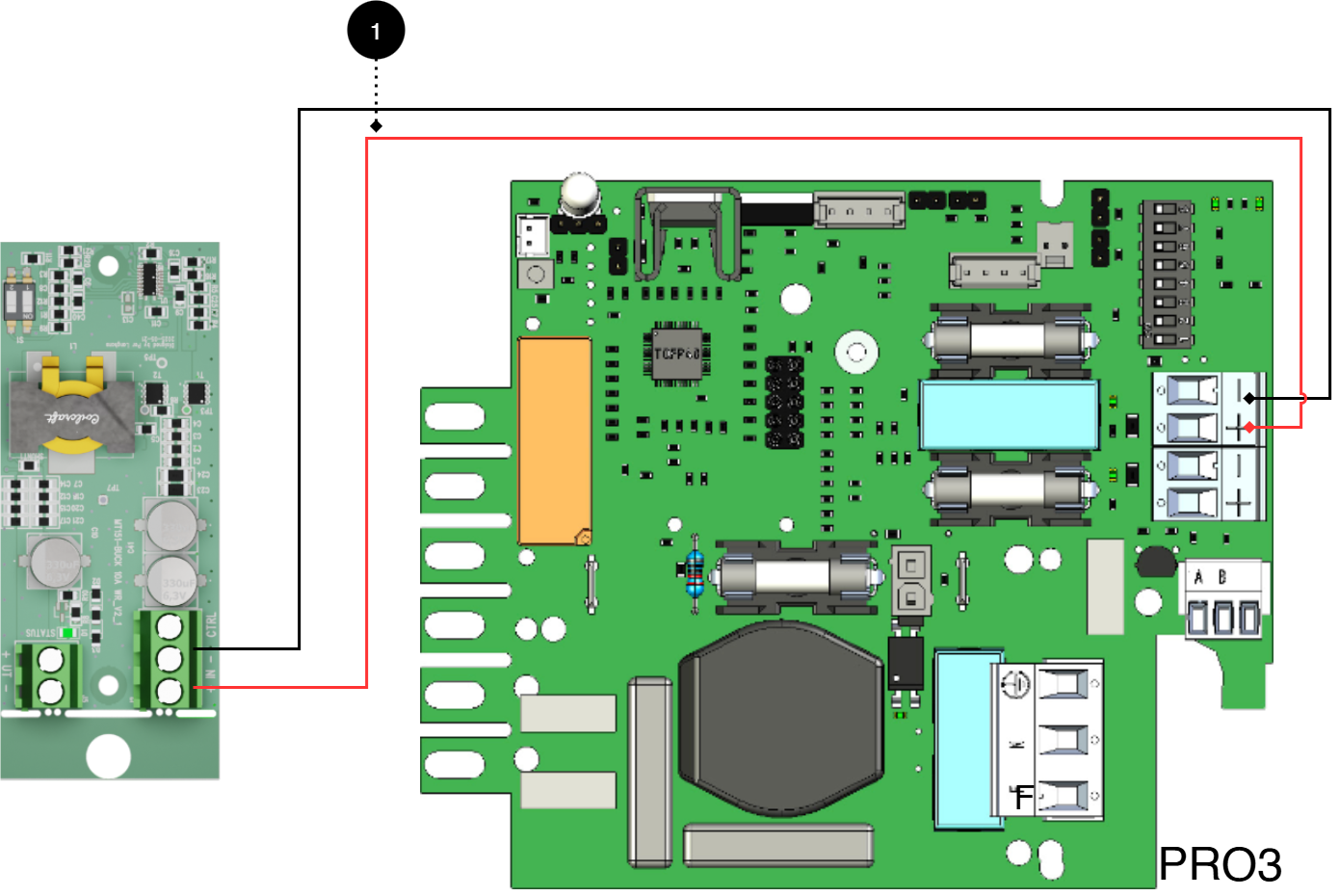

Yhdistä emolevyyn PRO3 5A-10A

Taulu 13. Irrota kuorma emolevystä

Ei.	Selitys
1	Yhdistä plus ja miinus emolevyn kuormitusulostulosta plus- ja miinusarvoihin.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

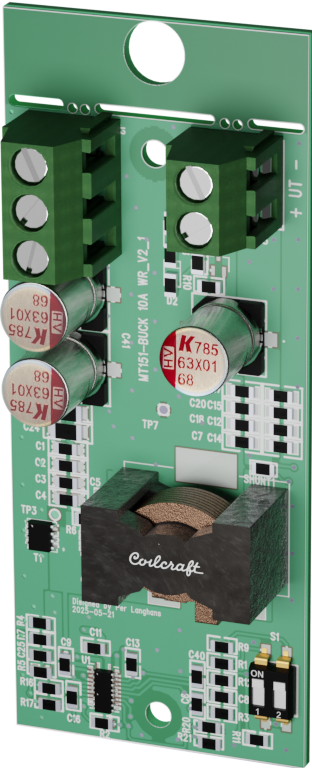

Tuotekuva

Nimi, artikkelinumero ja sähköpostinumero

Taulu 14. Nimi, artikkelinumero ja sähköpostinumero

Nimi	Tuotenumero	Sähkönumero
Jännitemuunnin WR	A-VC002404A04LM01	5213774

Nimi

Valinnainen jännitteenmuuntokortti laaja-alaisella tulolla. Tulo: 12–60 V DC. Lähtö: 24 V DC / 2 A, 12 V DC / 6 A, 6 V DC / 6 A tai 5 V DC / 6 A. Käytetään, kun olemassa olevat laitteet vaativat erilaisen käyttöjännitteen kuin pääjärjestelmä syöttää. Suurin kuormitettavuus vaihtelee valitun lähtöjännitteen mukaan.

Käyttöalue

Tekninen kuvaus

Kompakti lisävaruste jännitteen muuntamiseen laaja-alaisella tulolla 48 V, 24v tai 12 V. Voidaan muuntaa 24 V, 12 V tai 6 V tarpeidesi mukaan. Suurin kantavuus riippuu valitusta lähtöjännitteestä. Levy on suunniteltu helppoon asennukseen olemassa oleviin järjestelmiin ja sillä on korkea hyötysuhde minimaaliseen lämmöntuotantoon. Oikosulku- ja ylikuormitussuoja sisältyy luotettavuuden lisäämiseksi

Jännite, virta ja teho

Jännite sisään:

Jännite ulos:

Taulu 15. Pistorasia

Tuleva virta	Lähtevä virta^[a]	Maksimi kuormitus
24 V	12 V	2A
24 V	12 V	6A
24 V	6 V	6A
12 V	6 V	6A
^[a]Aseta taulun dip-kytkimellä.

Lähdöt

Uloskäynti.

Hälytys

Hälytystoiminnot puuttuvat.

Sulakkeet

on elektronisesti rajoitettu, joten kuormasulaketta ei tarvita.

Indikaatiot ja viestintä

LED, joka syttyy, jos virta on päällä.

Kotelo, toteutus

Tuotteesta puuttuu kotelo ja se on asennettu olemassa olevaan koteloon.

Taulu 16. Mitat pakkauksen kanssa ja ilman.

Mitat, korkeus x leveys x syvyys.^[a]	Mitat pakkauksen kanssa.
30 x 40 x 89 mm.	120 x 215 x 165 mm.
^[a]Tuotteen ja pakkauksen mitat voivat vaihdella, koska tuote saattaa sijaita muualla pakkauksessa.

Taulu 17. Korkeusyksiköt, tuuletin ja IP-luokka.

HÄN	Sisäänrakennettu tuuletin	IP-luokka
Tuotteesta puuttuu kotelo	Ei	IP00

Paino

Taulu 18. Paino.

Nimi	Nettopaino	Paino m pakkauksessa.

Asennusvaatimukset

Tuote on asennettava yhteensopivaan Milleteknikin tuotteeseen.

Vaihtoehto sopii

Taulu 19. Virtalähteeseen mahtuvien korttien lukumäärä.

Tuotesarja	Kotelon koko	Sopivien korttien lukumäärä^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19 rack module holder	4U	8
^[a]Korttien/lisävarusteiden määrä, joka mahtuu koteloon, on kokonaismäärä, joka mahtuu koteloon. Elektronisia ja mekaanisia rajoituksia saattaa esiintyä.

Määräykset ja sertifioinnit

Taulu 20. Tuote täyttää seuraavat vaatimukset.

EMC:	EMC-direktiivi 2014/30EU
Sähkö:	Pienjännitedirektiivi: 2014/35/EU
CE:	CE-direktiivi 765/2008
Ympäristö	REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen
Konedirektiivi	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Ekosuunnittelu	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa

Tehokkuus (%)^[a]	Valmiustilan kulutus, tyypillinen (W):
1. Lisävarusteet, laajennus- tai valinnaiset kortit, jotka eivät itse muuta energiaa, vaan vain ohjaavat, valvovat tai jakelevat sitä, eivät kuulu ekosuunnitteludirektiivin soveltamisalaan
^[a]Nimelliskuormituksella.

Takuu

Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys

Valmistaja Milleteknik Partillessa, Ruotsissa.

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-02-17
