Bruksområde

For applikasjoner som krever en annen utgangsspenning enn den som leveres av batteribackup eller strømforsyning. Tillater fleksibel tilpasning til forskjellige driftsspenninger for å drive for eksempel kontrollkort, låser, sensorer eller annen elektronikk som ikke er kompatibel med systemets vanlige utgangs

Navn, artikkelnummer og e-postnummer

Tabell 1. Navn, artikkelnummer og e-postnummer

Navn

Artikkelnummer

E-nummer

Spenningsomformer WR

A-VC002404A04LM01

5213774



Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Installasjon i batteribackup

Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.

Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.

Viktig

Monter kortet før innskruing av kabling eller igangkjøring.


Brev

Forklaring

Kommentar

A

Valgfritt kort

Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet.

B

Plastbrakett

Det er kroker på plastbraketten for å feste til spor i platen.

C

Plass for plastbrakett

Spor i metallplate.

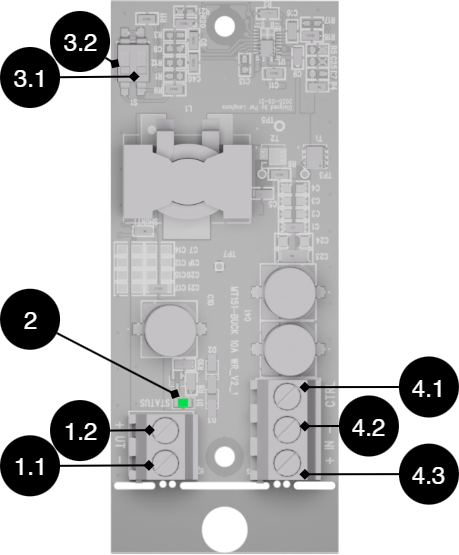

Kort beskrivelse

Tabell 2. Oversikt over kretskort

Nei.

På kretskort

Forklaring

1.1

UT-

Spenning ut - (minus).

1.2

UT+

Spenning ut + (pluss).

2

STATUS

Status-LED, lyser grønt når spenningen er på UT, (1.1-1.2).

3.1

S1

Dypbryteren 1 for å sette spenningen ut. Se tabell.

3.2

S1

DIP-bryter 2 for å sette spenningen ut. Se tabell.

4.1

CTRL

Kontrollsignal for spenning IN. Gjennom ekstern bryter kan spenningsinngangen kontrolleres: PÅ/AV

4.2

I -

Spenning i - (minus).

4.3

I +

Spenning i + (pluss)



Tabell 3. DIP-bryter

Spenning ut

Sted dip1

Modus dip2

5 V (5,1 V)

HAN

HAN

6 V (5,9 V)

HAN

AV

12 V (12,6 V)

AV

HAN

24V (24,9 V)

AV

AV

Eksempel: For 12 V ut, bør modus være

AV

HAN



Koblingsbelastning

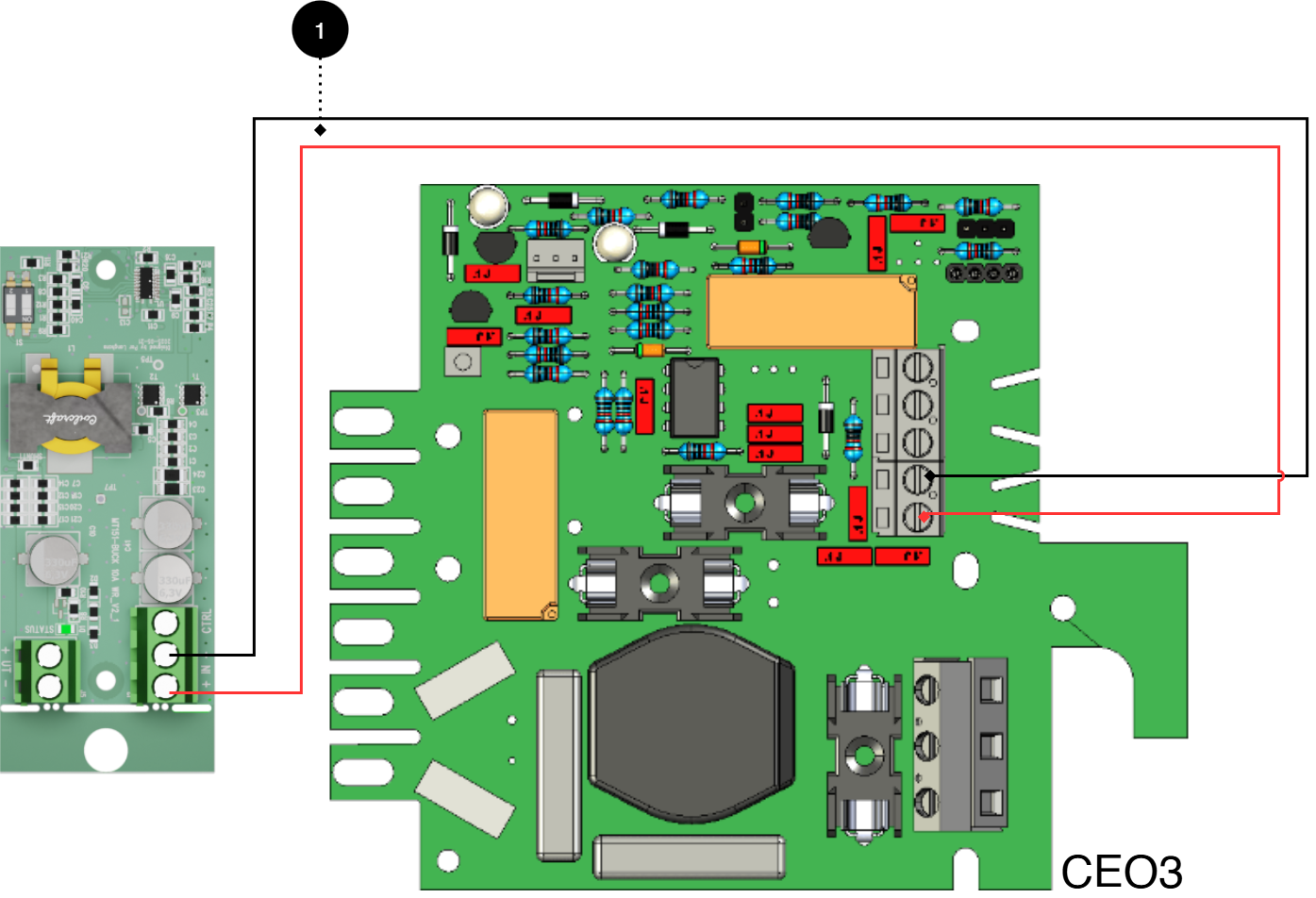

Koble til hovedkortet CEO 3

Tabell 4. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.

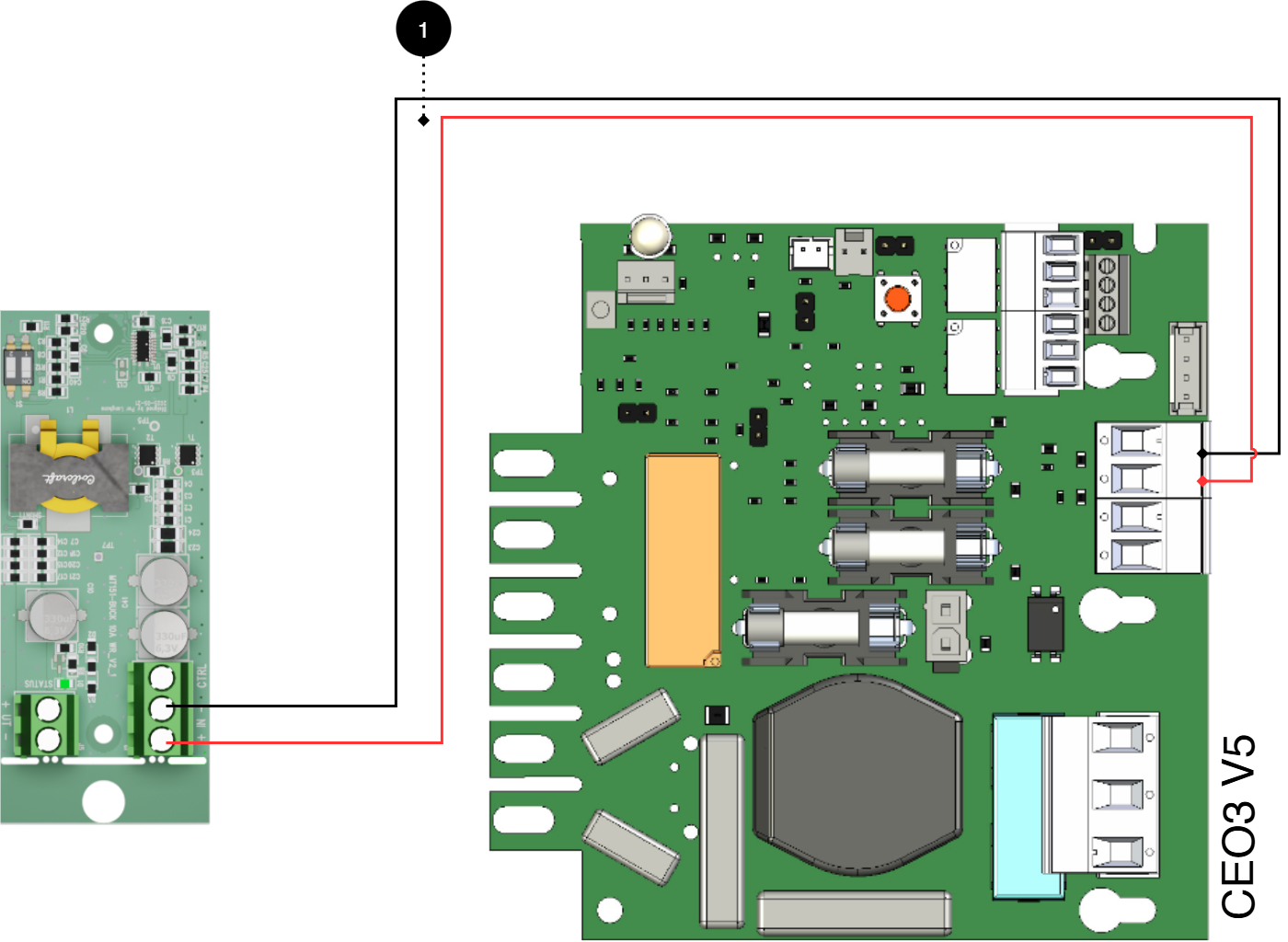

Koble til hovedkortet CEO 3 v5

Tabell 5. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.

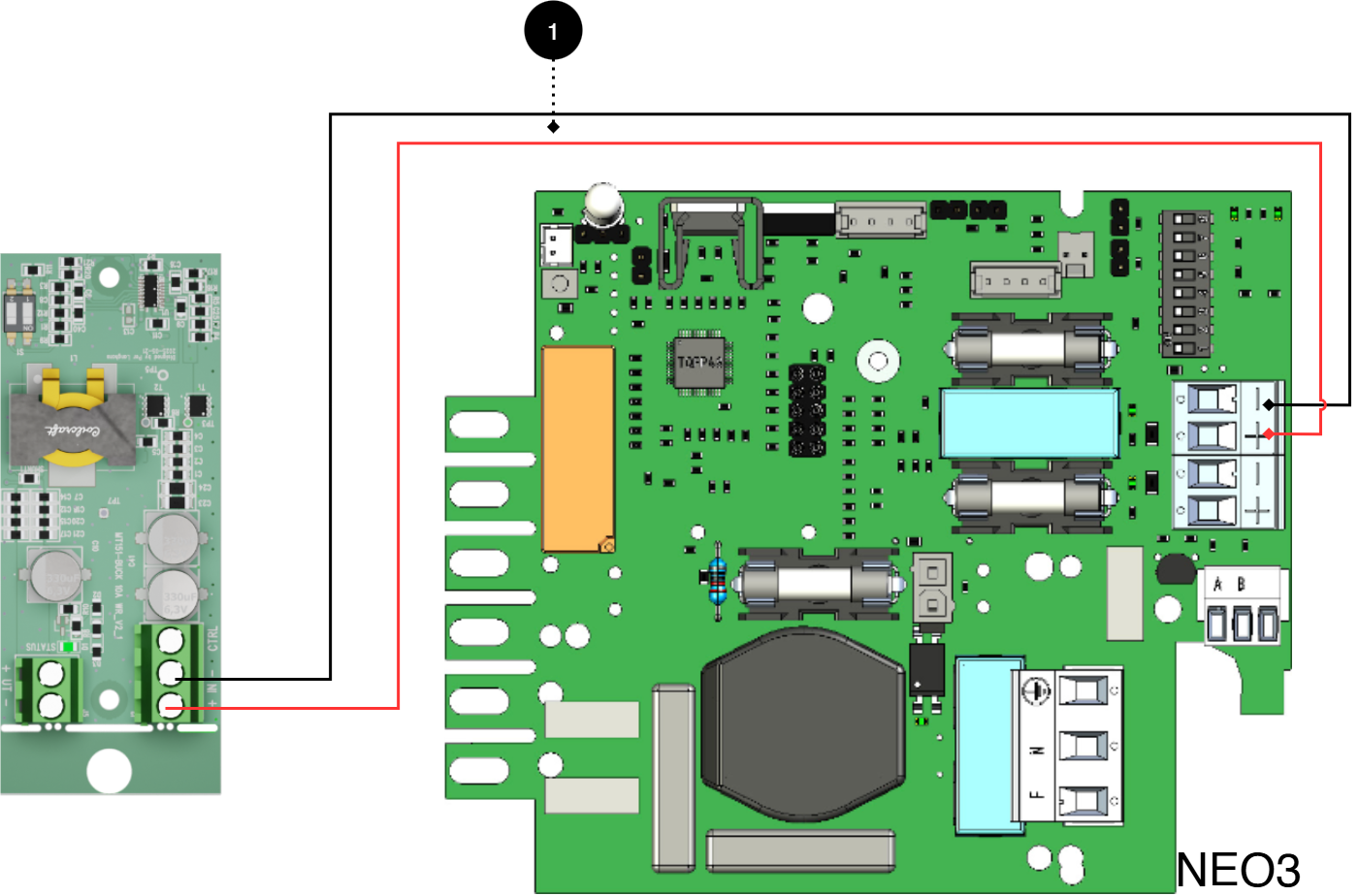

Koble til hovedkortet NEO3

Tabell 6. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.

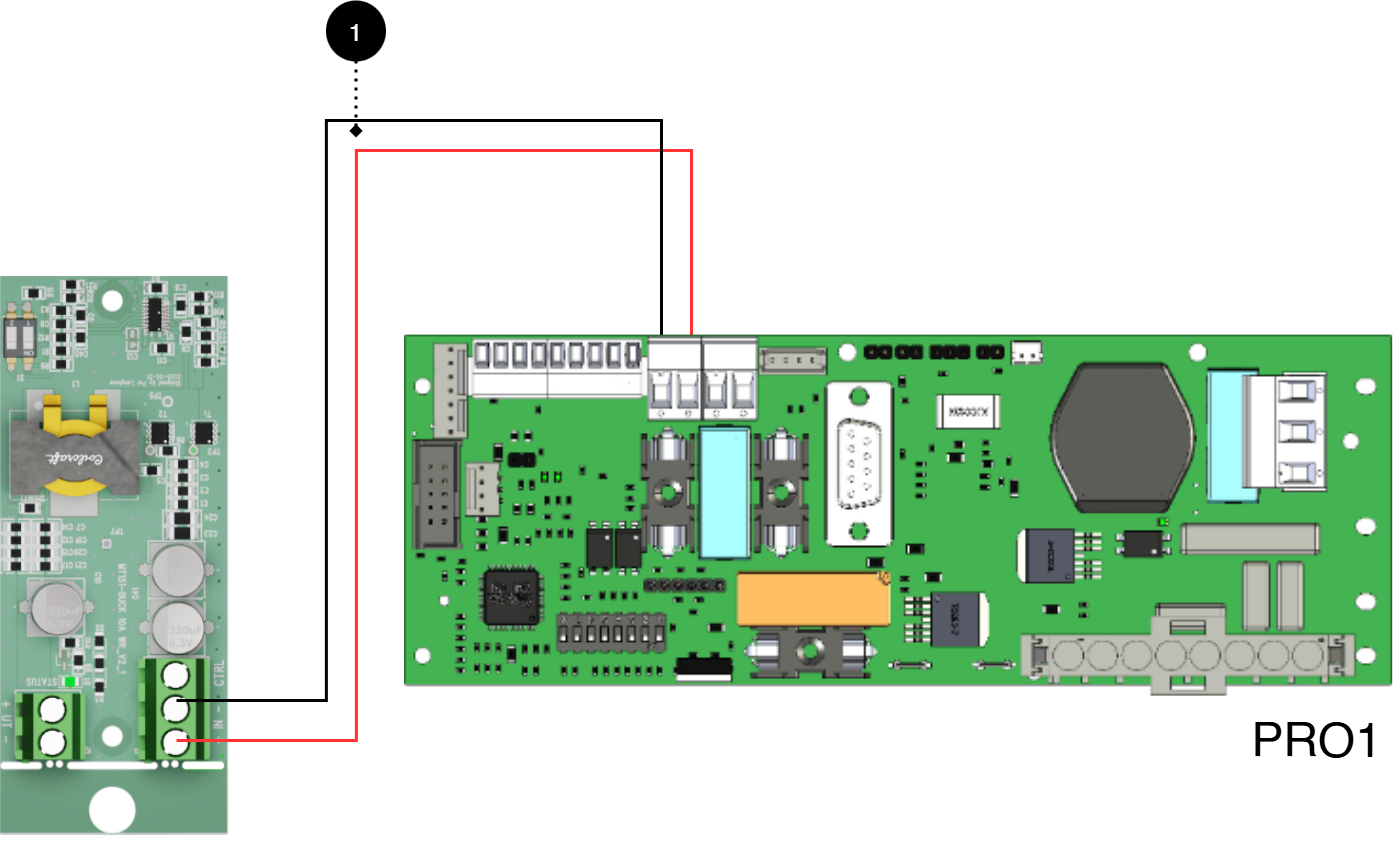

Koble til hovedkortet PRO1 5A-10A

Tabell 7. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.

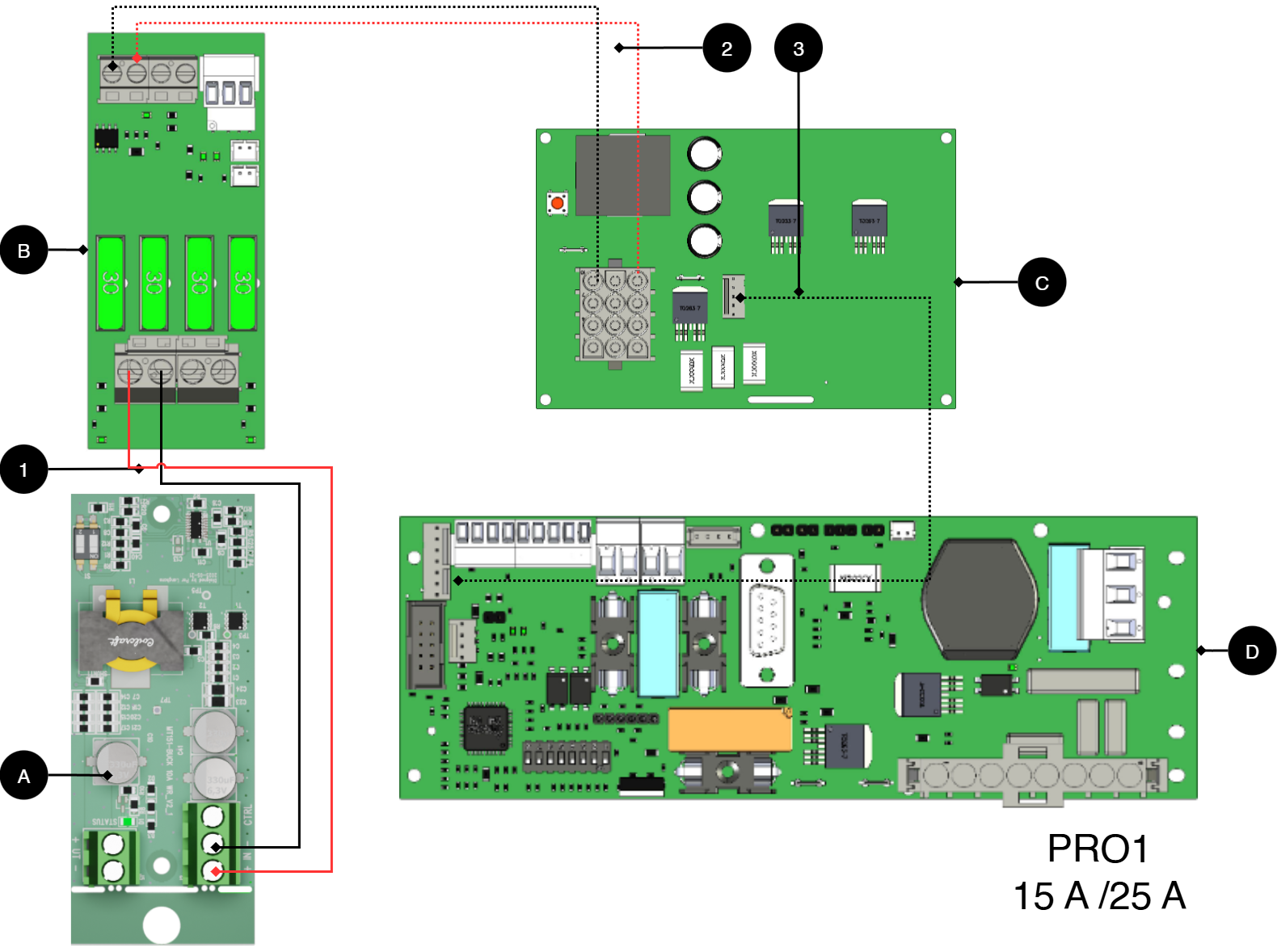

Koble til hovedkortet PRO1 15A-25A

Tabell 8. Betegnelse kretskort

Brev

Kretskort

A

Spenningsomformer WR 48.24, 12V

B

Lastekort

C

Strømkort

D

Hovedkort



Tabell 9. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på lastkort til pluss og minus.

2

Intern tilkobling fra strømkort til lastkort.

3

Intern tilkobling fra strømkort til lastkort.

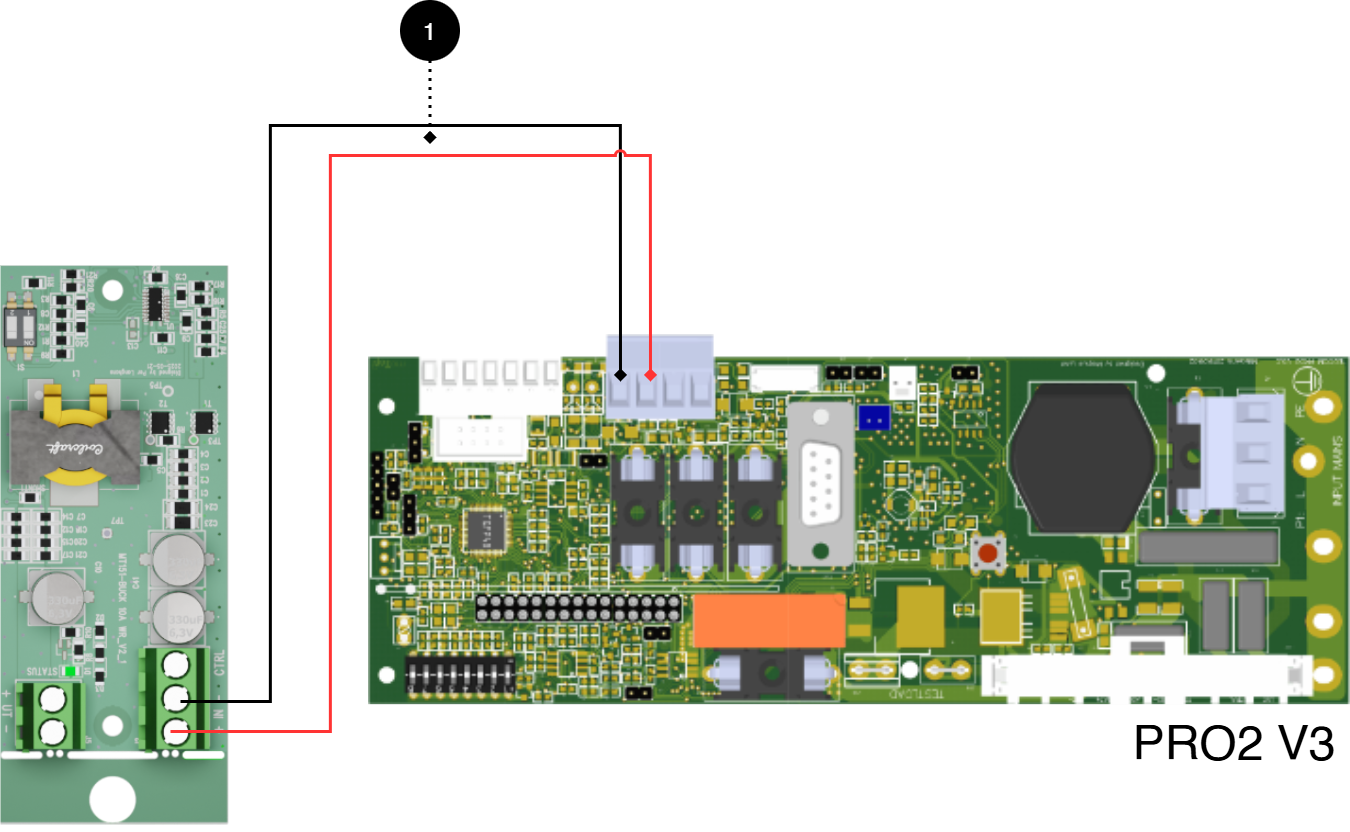

Koble til hovedkortet PRO2v3 5A-10A

Tabell 10. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.

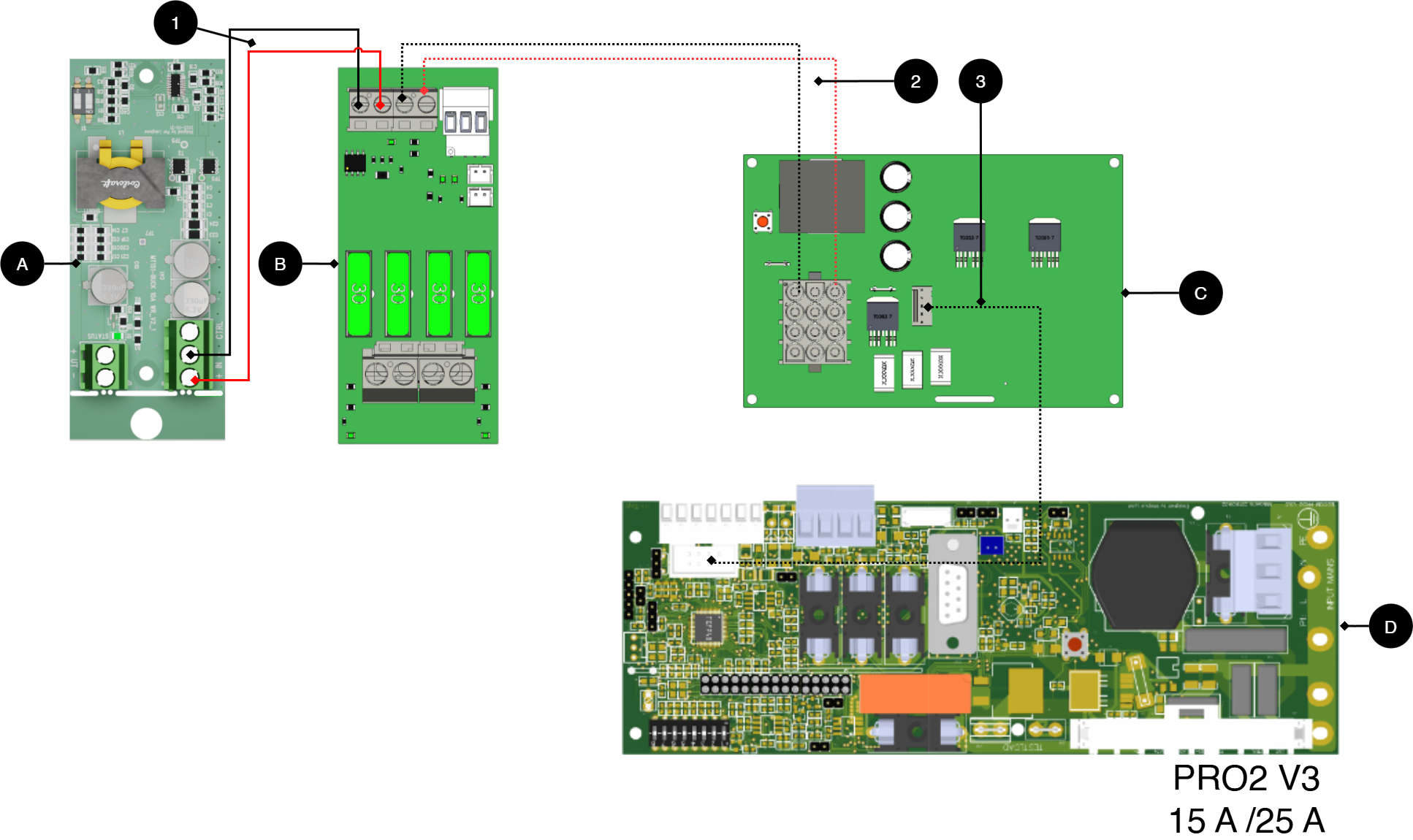

Koble til hovedkortet PRO2 v3 15A-25A

Tabell 11. Betegnelse kretskort

Brev

Kretskort

A

Spenningsomformer WR 48.24, 12V

B

Lastekort

C

Strømkort

D

Hovedkort



Tabell 12. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på lastkort til pluss og minus.

2

Intern tilkobling fra strømkort til lastkort.

3

Intern tilkobling fra strømkort til lastkort.

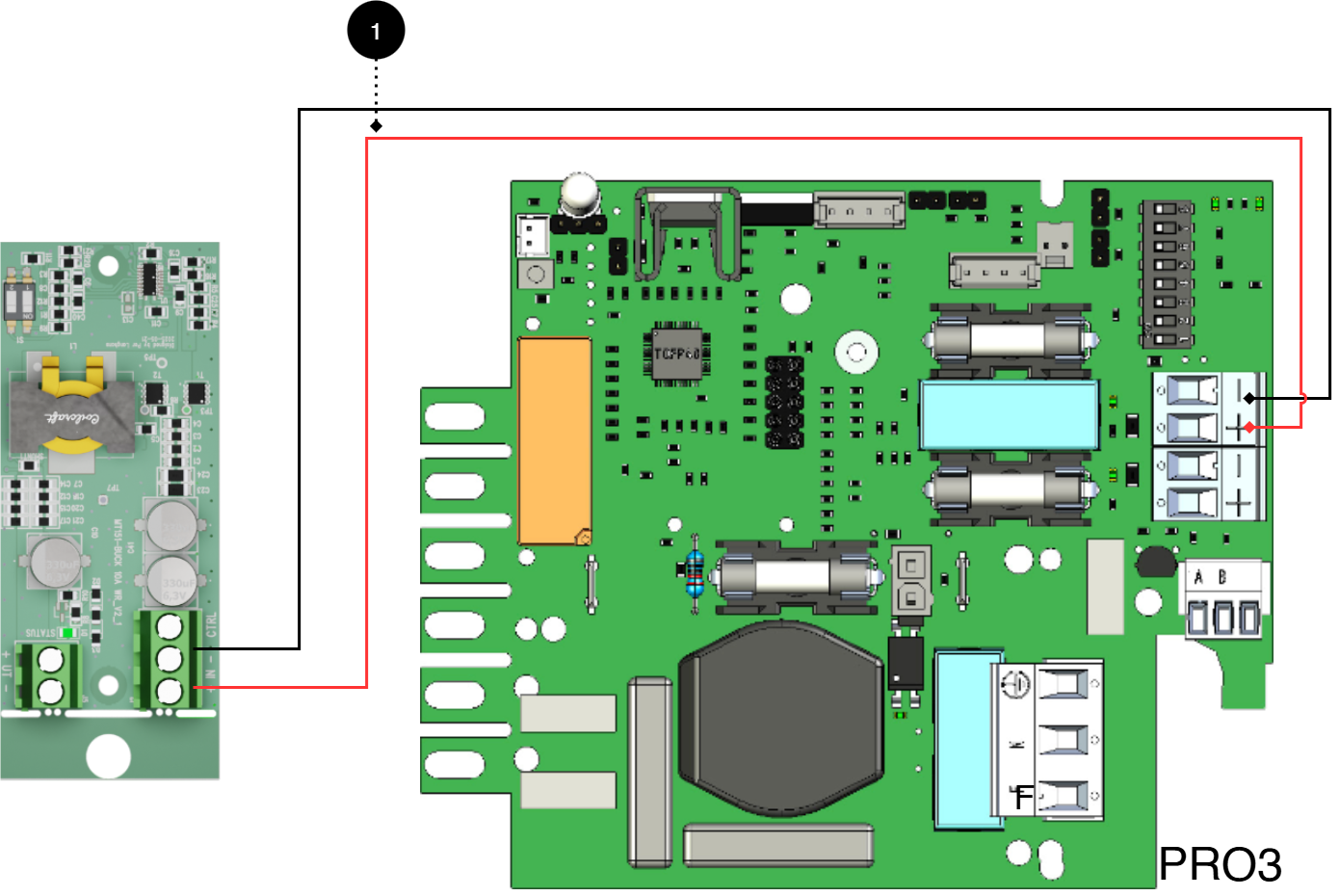

Koble til hovedkortet PRO3 5A-10A

Tabell 13. Koble fra belastningen fra hovedkortet

Nei.

Forklaring

1

Koble pluss og minus fra lastutgang på hovedkortet til pluss og minus.



Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

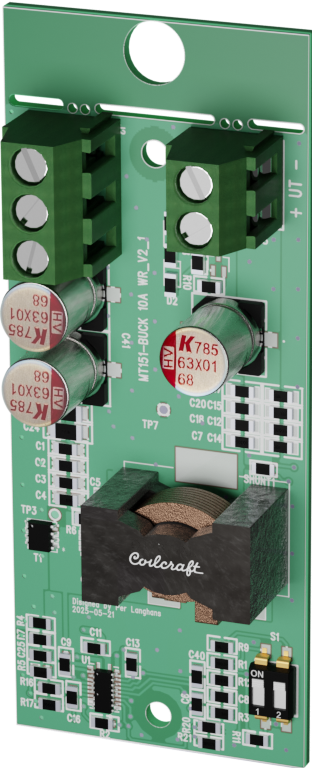

Produktbilde


Navn, artikkelnummer og e-postnummer

Tabell 14. Navn, artikkelnummer og e-postnummer

Navn

Artikkelnummer

E-nummer

Spenningsomformer WR

A-VC002404A04LM01

5213774



Navn

Valgfritt spenningskonverteringskort med wide-range-inngang. Inn: 12–60 V DC. Ut: 24 V DC / 2 A, 12 V DC / 6 A, 6 V DC / 6 A eller 5 V DC / 6 A. Brukes når eksisterende utstyr krever en annen driftsspenning enn hovedsystemet leverer. Maksimal lastekapasitet varierer avhengig av valgt utgangsspenning.

Bruksområde

For applikasjoner som krever en annen utgangsspenning enn den som leveres av batteribackup eller strømforsyning. Tillater fleksibel tilpasning til forskjellige driftsspenninger for å drive for eksempel kontrollkort, låser, sensorer eller annen elektronikk som ikke er kompatibel med systemets vanlige utgangs

Teknisk beskrivelse

Kompakt alternativkort for effektiv spenningskonvertering med et bredt inngangsområde på 48 V, 24 V eller 12 V. Enheten kan konfigureres for utgangsspenninger på 24 V, 12 V, 6 V eller 5 V avhengig av applikasjonens behov. Brettet er optimalisert for høy effektivitet og minimal varmespredning, noe som muliggjør sømløs integrasjon i eksisterende systemer. For høy pålitelighet er produktet utstyrt med integrert beskyttelse mot kortslutning og overbelastning. Maksimal lastekapasitet reguleres av den valgte utgangsspenningen. Spenningen ut kan aldri være høyere enn innkommende spenning

Spenning, strøm og effekt

Spenning i:

Spenning ut:

Tabell 15. Strømuttak

Innkommende strøm

Utgående strøm[a]

Maks belastning

24 V

12 V

2A

24 V

12 V

6A

24 V

6V

6A

12 V

6V

6A

[a] Sett via dip-bryter på brettet.



Utganger

En utgang.

Alarm

Alarmfunksjoner mangler.

Sikringer

er elektronisk strømbegrenset, så ingen ekstra lastsikring er nødvendig.

Indikasjoner og kommunikasjon

LED som lyser hvis strømmen er på utgang.

Innkapsling, utførelse

Produktet mangler kapsling og er montert i eksisterende kapsling.

Vekt

Tabell 18. Vekt.

Navn

Netto vekt

Vekt m pakke.



Installasjonskrav

Produktet skal installeres i et kompatibelt produkt fra Milleteknik.

Alternativet passer inn

Tabell 19. Antall kort som passer i strømforsyningen.

Produktserie

Kapslingsstørrelse

Antall kort som kan passe[a]

ECO

M, L

2,4

ECO, NEO, NOVA

FLX S

2

EN54, NEO, NOVA

FLX M

3

NEO, NOVA

FLX L

3

19 rack module holder

4U

8

[a] Antall kort/alternativer som kan passe er det totale antallet som kan passe i huset. Elektroniske og mekaniske begrensninger kan eksistere.



Krav som produktet oppfyller

Tabell 20. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

CE:

CE-direktivet ifølge: 765/2008

Miljø

REACH: Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

RoHS: Produktet er i samsvar med RoHS-direktiv 2011/65/EU med tillegg.

SCIP: registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

WEEE: Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). Uttjente produkter må returneres til et resi

Batterier: Hvis produktet leveres med batterier, dekkes det av batteriforskriften (2023/1542). Utløpte batterier må tas ut av produktet og returneres til et resirkuleringssenter

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Effektivitet (%)[a]

Standby-forbruk, typisk (W):

1. Tilbehør, utvidelse eller valgfrie kort som ikke konverterer energi selv, men bare kontrollerer, overvåker eller distribuerer den, faller ikke inn under miljødesigndirektivet

[a] Ved nominell belastning.

soptunna_atervinning.ai

Garanti

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.
