Voltage Converter WR 48-24-12V

Om

För applikationer som kräver en annan utspänning än den som batteribackupen eller strömförsörjningen levererar. Möjliggör flexibel anpassning till olika driftspänningar för att driva exempelvis styrkort, lås, sensorer eller annan elektronik som inte är kompatibel med systemets ordinarie utspänning.

Namn, artikelnummer och e-nummer

Tabell 1. Namn, artikelnummer och e-nummer

Namn	Artikelnummer	E-nummer
Voltage Converter WR	A-VC004802A01LM01	52 137 53

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

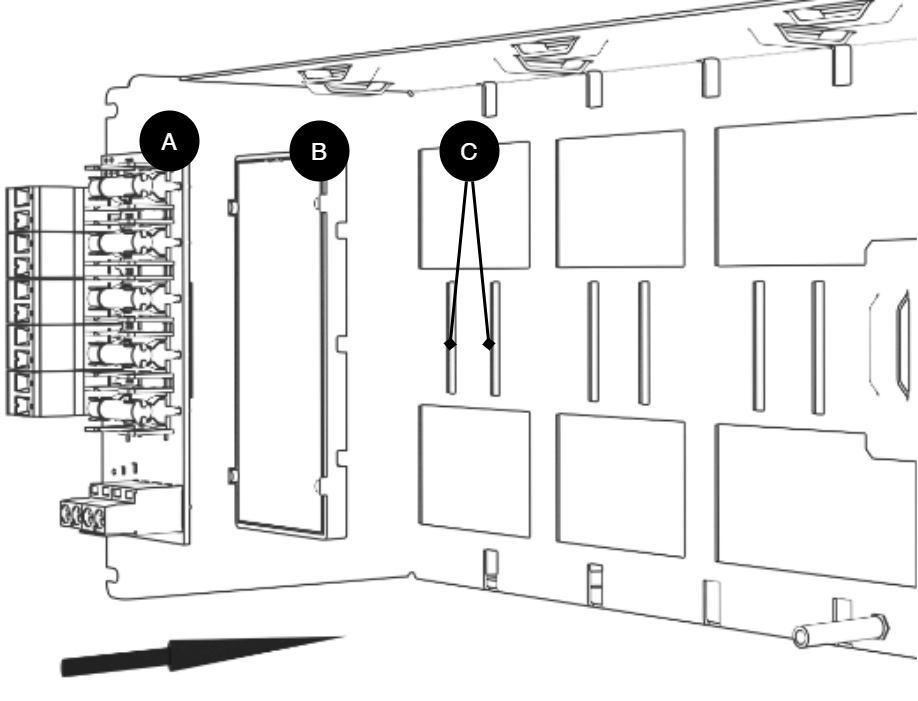

Montering i batteribackup

Om kortet levereras monterat i plastfäste snäpper du fast det i slitsarna i kapslingen.

Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.

Viktigt

Montera kortet innan du skruvar fast kablage eller driftsätter.

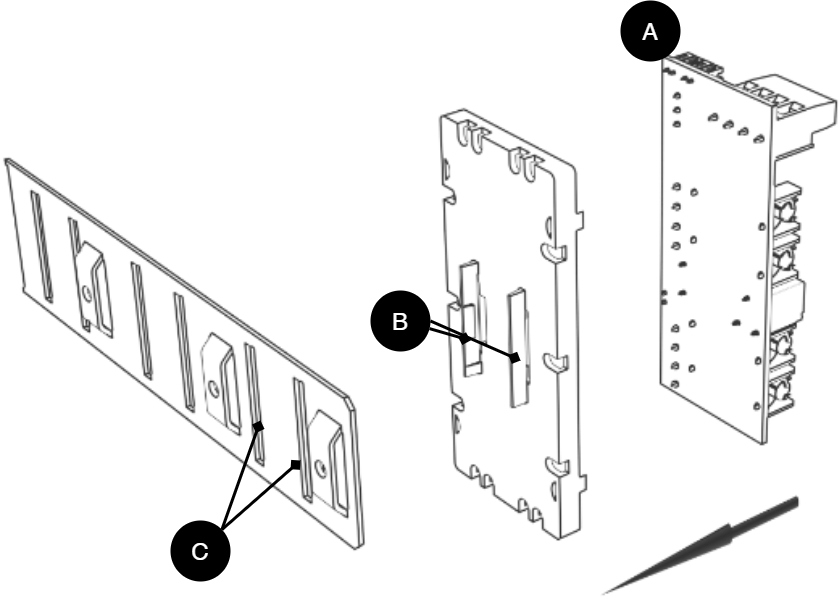

Bokstav	Förklaring	Kommentar
A	Tillvalskort	Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet.
B	Plastfäste	På plastfästet sitter hakar för att sätta fast i slitsar i plåten.
C	Plats för plastfäste	Slitsar i plåt.

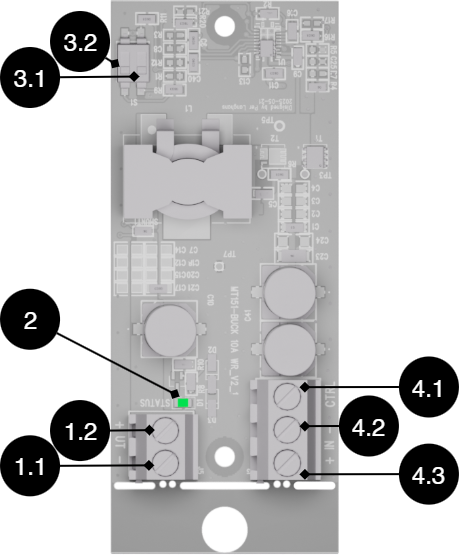

Kortbeskrivning


Tabell 2. Kretskortsöversikt

Nr	På kretskort	Förklaring
1.1	UT-	Spänning ut - (minus).
1.2	UT+	Spänning ut + (plus).
2	STATUS	Status LED, lyser grönt när spänning finns på UT, (1.1-1.2).
3.1	S1	Dip-switch 1 för att ställa spänning ut. Se tabell.
3.2	S1	Dip-switch 2 för att ställa spänning ut. Se tabell.
4.1	CTRL	Styrsignal för spänning IN. Genom extern brytare kan spänningen in kontrolleras: På/av.
4.2	IN -	Spänning in - (minus).
4.3	IN +	Spänning in + (plus)

Tabell 3. Dip-switch

Spänning ut	Läge dip1	Läge dip2
5 V (5,1 V)	ON	ON
6 V (5,9 V)	ON	OFF
12 V (12,6 V)	OFF	ON
24 V (24,9 V)	OFF	OFF

Exempel: För 12 V ut skall läge vara	OFF	ON

Inkoppling last

Anslut till moderkort CEO 3

Tabell 4. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

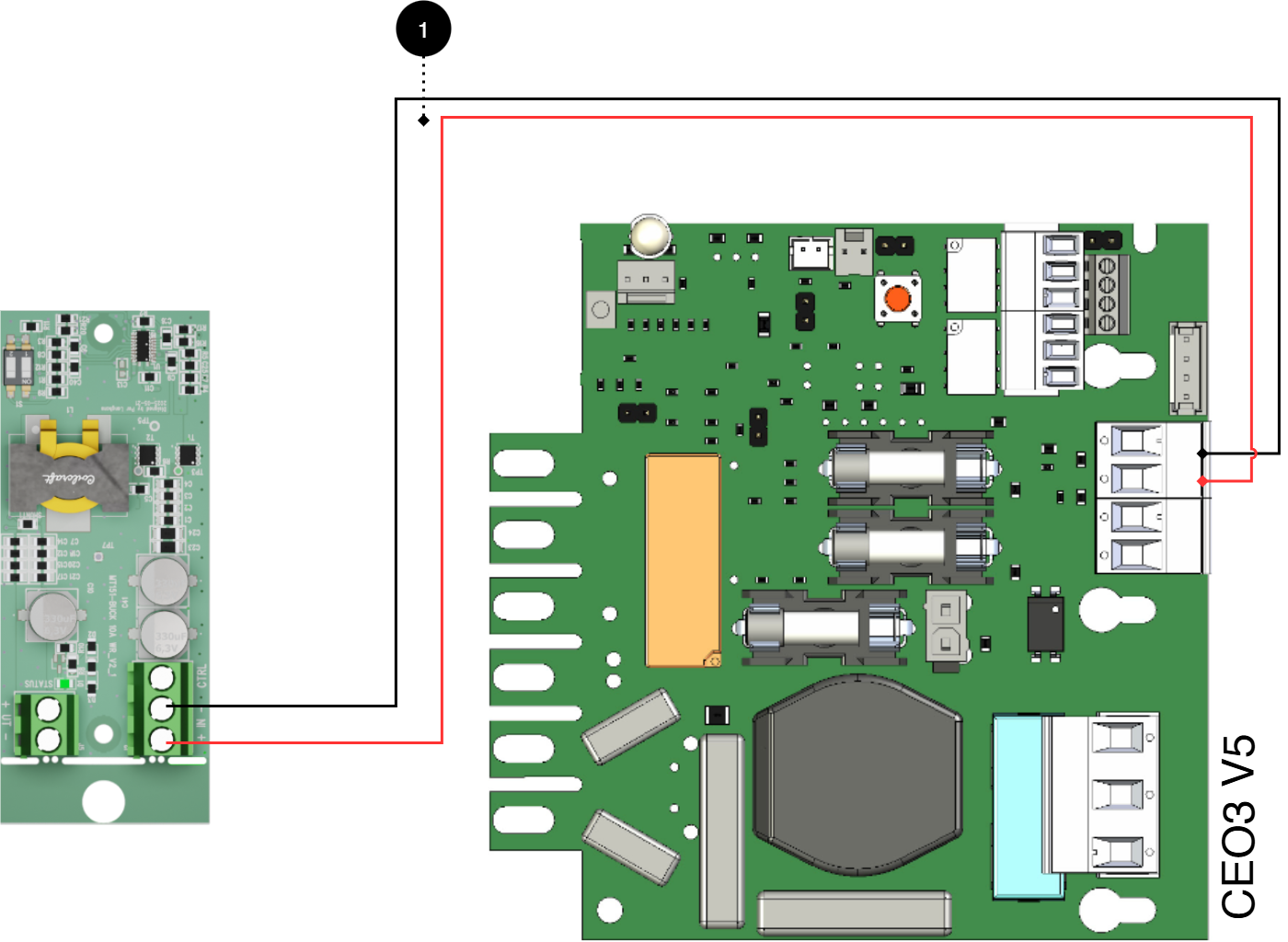

Anslut till moderkort CEO 3 v5

Tabell 5. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

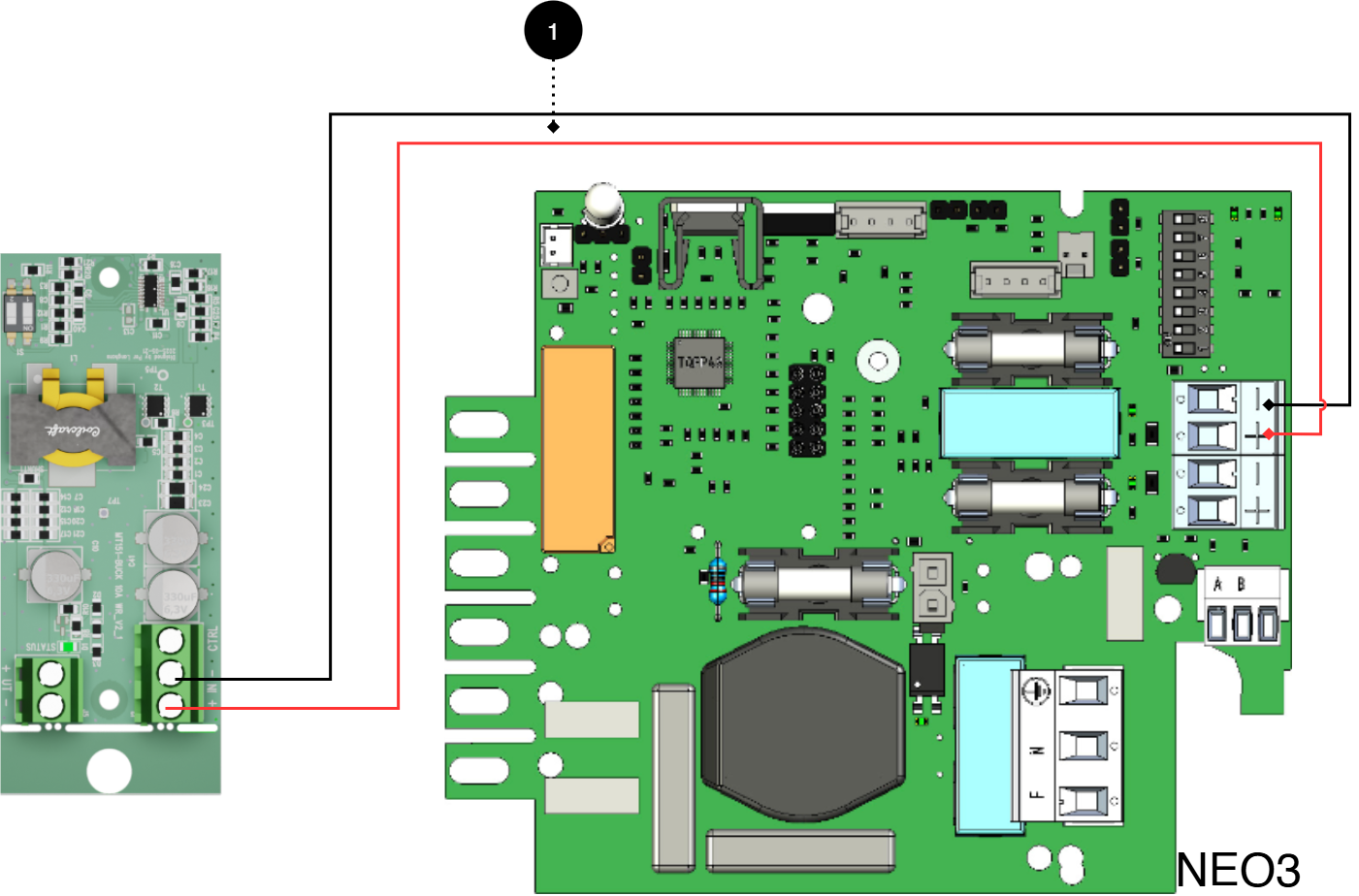

Anslut till moderkort NEO3

Tabell 6. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

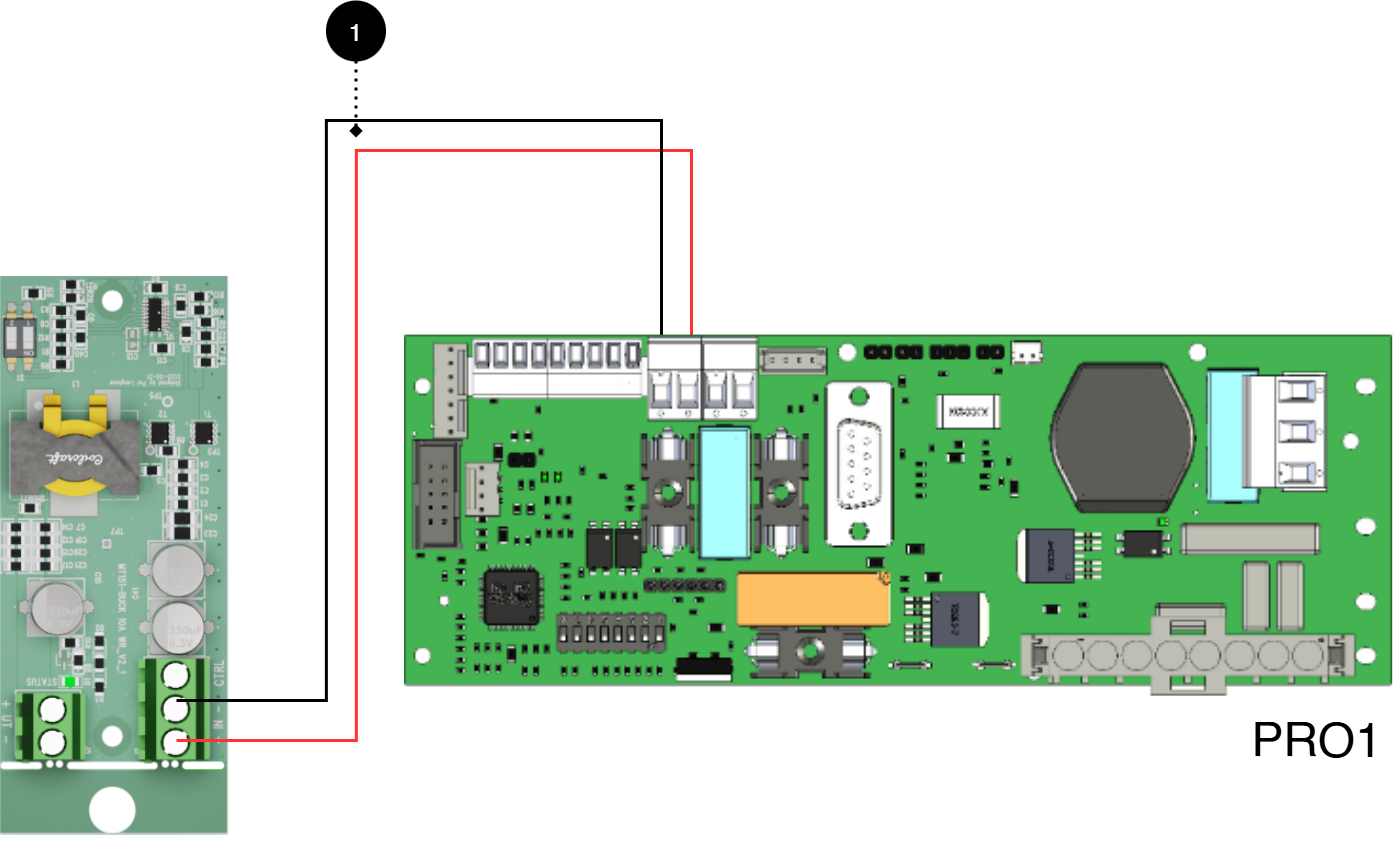

Anslut till moderkort PRO1 5A-10A

Tabell 7. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

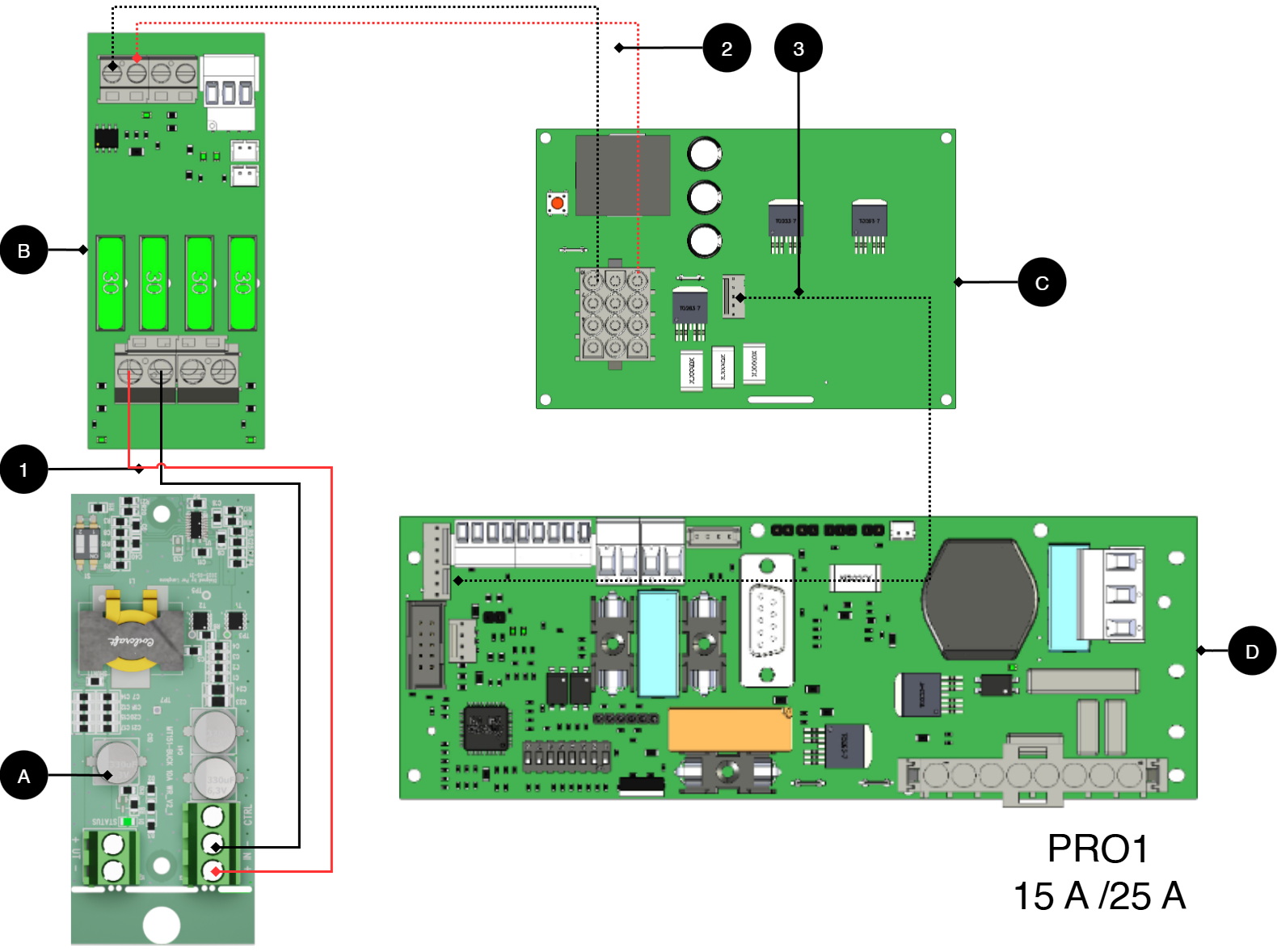

Anslut till moderkort PRO1 15A-25A

Tabell 8. Beteckning kretskort

Bokstav	Kretskort
A	Voltage converter WR 48,24, 12V
B	Lastkort
C	Effektkort
D	Moderkort

Tabell 9. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på lastkort till plus och minus.
2	Intern koppling från effektkort till lastkort.
3	Intern koppling från effektkort till lastkort.

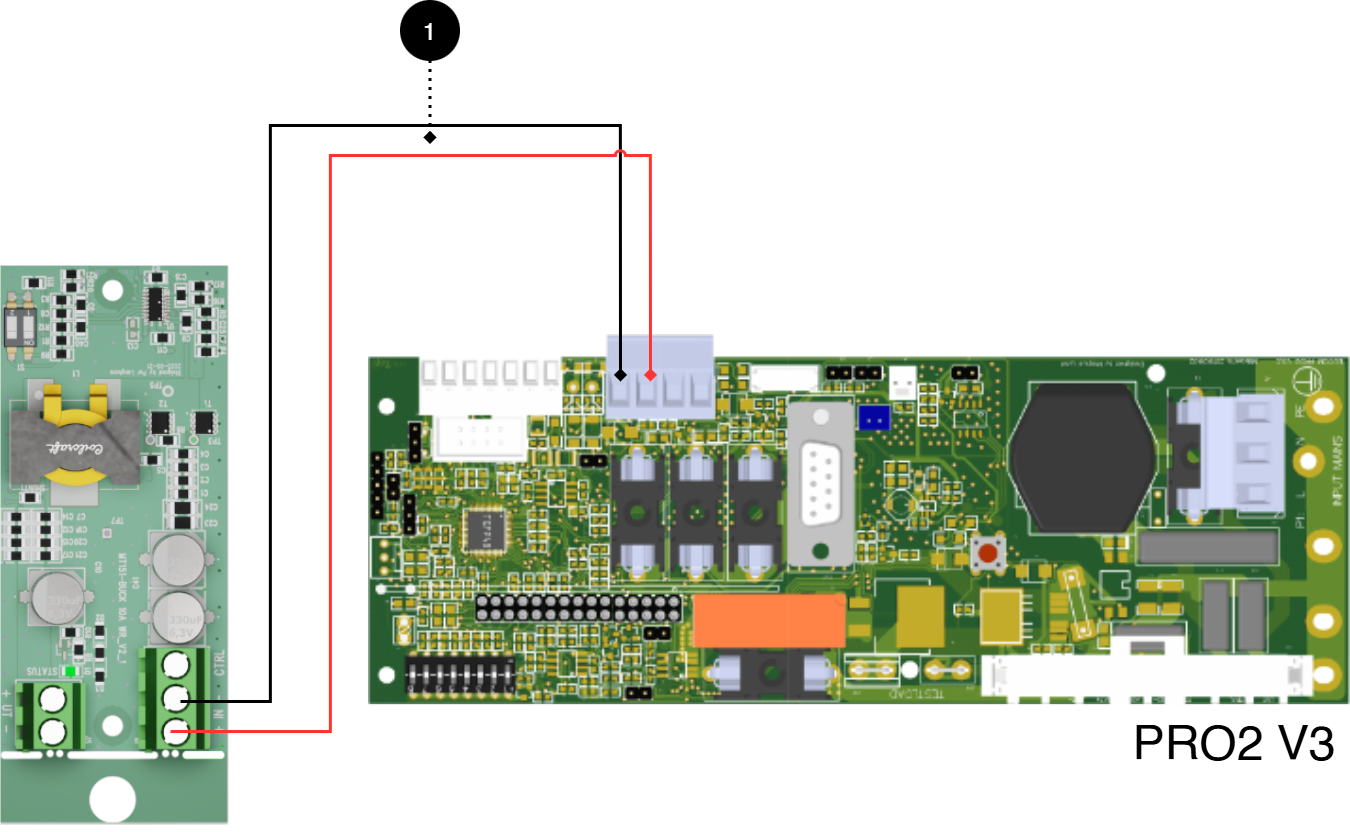

Anslut till moderkort PRO2v3 5A-10A

Tabell 10. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

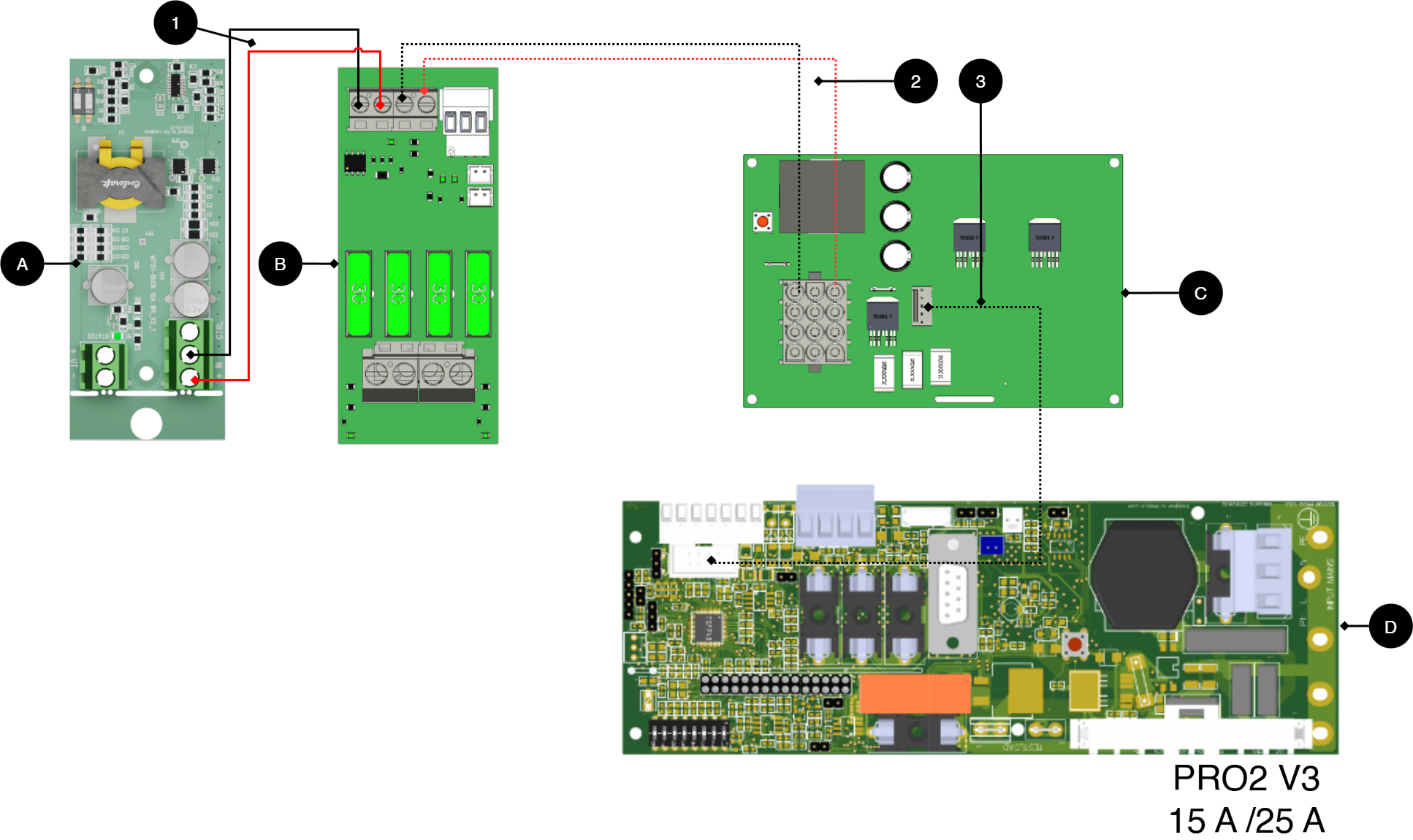

Anslut till moderkort PRO2 v3 15A-25A

Tabell 11. Beteckning kretskort

Bokstav	Kretskort
A	Voltage converter WR 48,24, 12V
B	Lastkort
C	Effektkort
D	Moderkort

Tabell 12. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på lastkort till plus och minus.
2	Intern koppling från effektkort till lastkort.
3	Intern koppling från effektkort till lastkort.

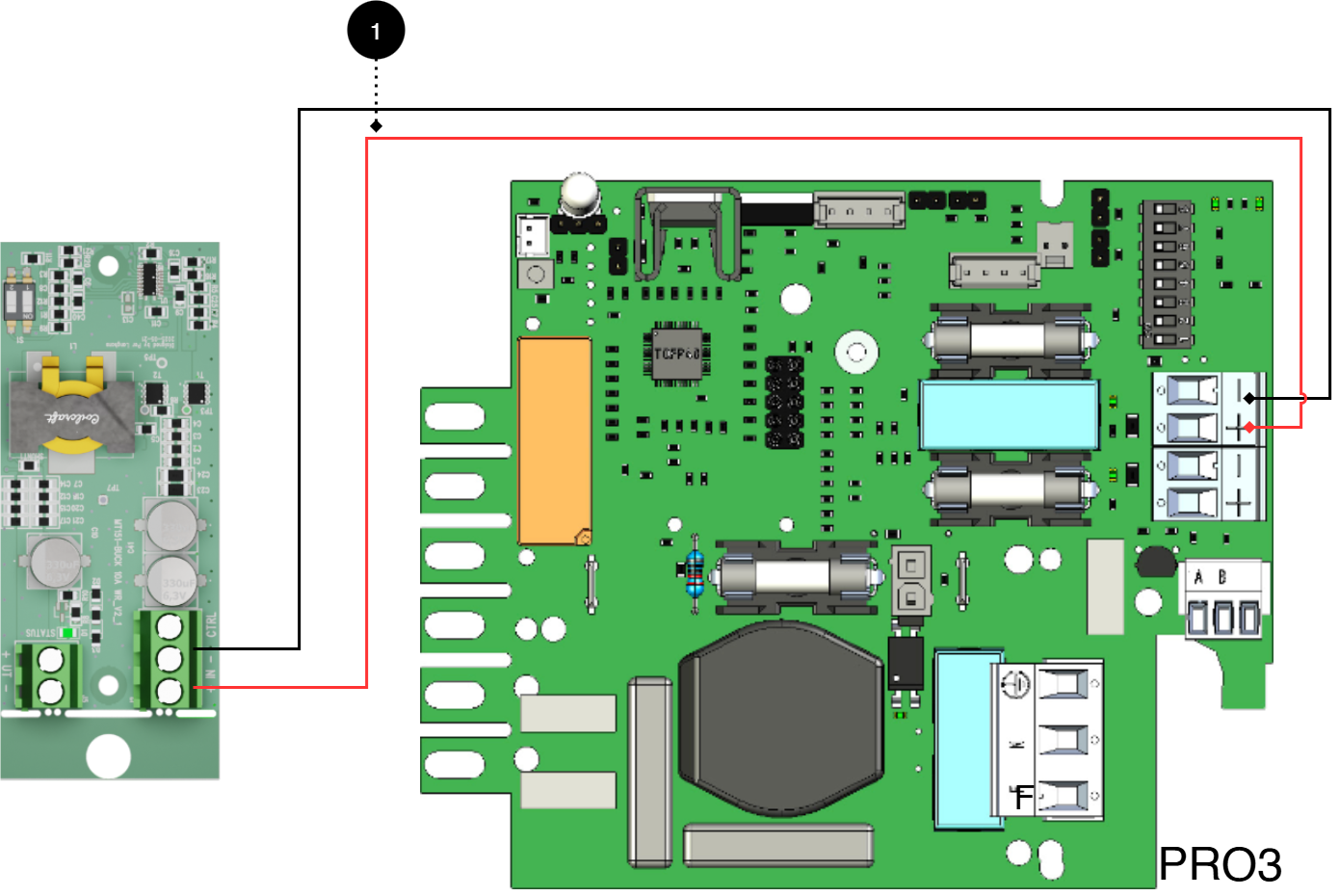

Anslut till moderkort PRO3 5A-10A

Tabell 13. Koppla last från moderkort

Nr	Förklaring
1	Koppla plus och minus från lastutgång på moderkort till plus och minus.

Produktblad

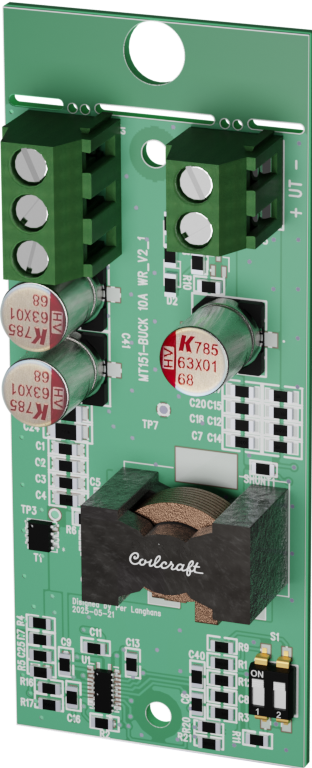

Produktbild

Namn, artikelnummer och e-nummer

Tabell 14. Namn, artikelnummer och e-nummer

Namn	Artikelnummer	E-nummer
Voltage Converter WR	A-VC004802A01LM01	52 137 53

Benämning

Tillvalskort för spänningsomvandling med wide-range. In: 12-60 V DC Ut: 24 V DC/2 A, 12 V DC / 6A, 6 V DC / 6A eller 5 V DC / 6A. Används när befintlig utrustning kräver en annan driftspänning än huvudsystemet levererar. Maximal lastkapacitet varierar beroende på vald utspänning.

Om

Teknisk beskrivning

Kompakt tillvalskort för effektiv spänningsomvandling med ett brett inspänningsområde på 48 V, 24 V eller 12 V. Enheten kan konfigureras för utspänningar på 24 V, 12 V, 6 V eller 5 V utifrån applikationens behov. Kortet är optimerat för hög verkningsgrad och minimal värmeutveckling, vilket möjliggör smidig integrering i befintliga system. För hög driftsäkerhet är produkten utrustad med integrerat skydd mot kortslutning och överbelastning. Maximal lastkapacitet regleras av den valda utspänningen. Spänning ut kan aldrig vara högre än inkommande spänning.

Spänning, ström och effekt

Spänning in: 48 V, 24 V eller 12 V,

Spänning ut: 24 V, 12 V, 6 V eller 5 V.

Tabell 15. Strömuttag

Inkommande spänning	Utgående spänning^[a]	Max strömuttag
48 V	24 V	2 A
24 V	12 V	6 A
48 V, 24 V, 12 V	6 V	6 A
48 V, 24 V, 12 V	5 V	6 A
^[a]Ställs via dip-switch på kortet.

Utgångar

En utgång.

Larm

Larmfunktioner saknas.

Säkringar

Utgång är elektroniskt strömbegränsad varför extra lastsäkring ej behövs.

Indikeringar och kommunikation

Lysdiod som lyser om ström finns på utgång.

Kapsling, utförande

Produkten saknar kapsling och monteras i existerande kapsling.

Tabell 16. Mått, med och utan förpackning.

Mått, höjd x bredd x djup.^[a]	Mått med förpackning.
30 x 40 x 89 mm.	100 x 210 x 155 mm.
^[a]Mått på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.

Tabell 17. Höjdenheter, fläkt och IP-klass.

HE	Inbyggd fläkt	IP-klass
-^[a]	Nej	IP00
^[a]Produkten saknar kapsling.

Vikt

Tabell 18. Nettovikt och vikt med förpackning

Namn	Nettovikt	Vikt m förp.

Installationskrav

Produkten skall installeras i kompatibel produkt från Milleteknik.

Tillvalet passar i

Tabell 19. Antal kort som får plats i strömförsörjning

Produktserie	Kapslingsstorlek	Antal kort som får plats^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19" rack module holder	4U	8
^[a]Antalet kort/tillval som får plats är totalt antal som får plats i kapslingen. Elektroniska och mekaniska begränsningar kan finnas.

Krav som produkten uppfyller

Tabell 20. Produkten uppfyller följande krav.

EMC:

EMC Direktivet 2014/30EU

El (LVD):

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

Hållbarhet och regelefterlevnad:

REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.

SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral.

Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral..

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt^[a] för att ge våra kunder trygghet i sitt val.

^[a]Standyförbrukning och effekt.

Verkningsgrad (%) ^[a]	Standby-förbrukning, typisk (W):
1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet.
^[a]Vid nominell last.

Garanti

Tillverkning, livslängd, miljöpåverkan och återvinning

Tillverkad av Milleteknik i Partille, Sverige.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringdatum 2026-02-17}
