8 Lähtömoduuli PTC

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimi, artikkelinumero ja sähköpostinumero

Taulu 1. Nimi, artikkelinumero ja sähköpostinumero

Nimi	Tuotenumero	Sähkönumero
Rele/tiedonsiirtokortit ECO-sarja (CEO-FLX)	A-AL1224CEO01	52 137 85

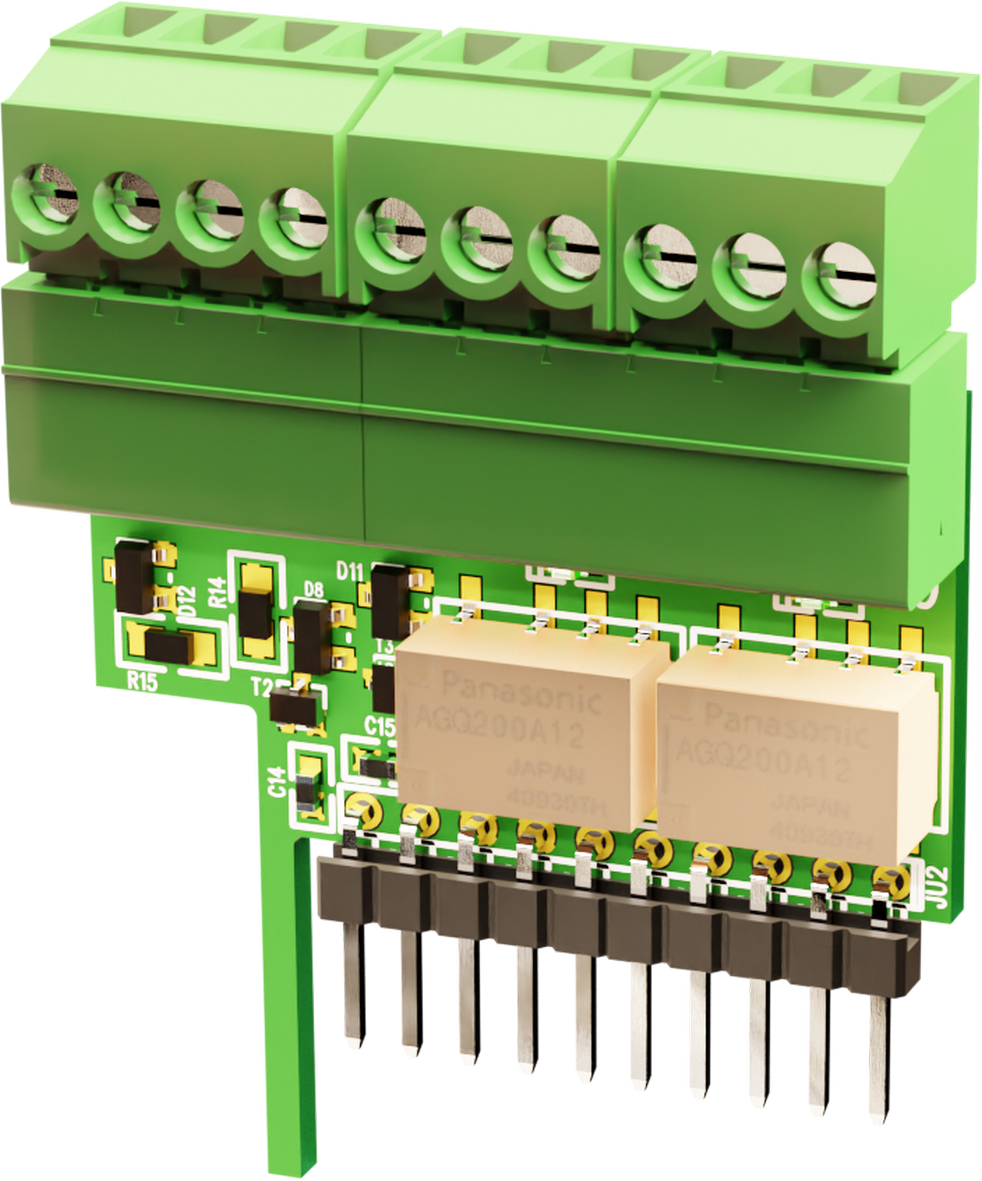

Tuotekuva

Tekninen kuvaus

Hälytys- ja viestintäkortti, joka on tarkoitettu lisävarusteena ECO-sarjan tuotteille CEO-FLX-emolevyillä. Korttia käytetään hälytys-, tila- ja valvontatietojen lähettämiseen ECO-laitteen ja ulkoisten järjestelmien välillä. Se on varustettu kahdella relelähdöllä (NO/NC/COM). Yksi rele ilmoittaa sähkökatkosta ja toinen toimii summerin hälytyksenä (sulakkeen vika tehdasasetusten tehdasasetuksena). Molemmat relelähdöt voidaan asettaa ja mukauttaa PowerWatchin avulla tarpeidesi mukaan. Kortti on täysin yhteensopiva PowerWatchin kanssa. Kortin asentaminen mahdollistaa konfiguroinnin ja valvonnan ECO-yksiköstä PowerWatchiin, mikä tarjoaa laajennettuja toimintoja toiminnan ohjaukseen ja tapahtumien hallintaan. Hälytys- ja tietoliikennekortti asennetaan suoraan CEO-FLX-levylle. Se on tarkoitettu asennuksiin, joissa vaaditaan joustav

Taulu 2. Nopeita faktoja

Nopeita faktoja	Tiedot
Syöttöjännite (V)	24 V DC tai 12 V DC

Mihin kortti mahtuu?

Taulukossa näkyy, mihin ECO-sarjan rele-/viestintäkortit (CEO-FLX) sopivat virtalähteeseen.

Taulu 3. Mihin kortti mahtuu?

Nimi	Tuote nro.	E-numero
ECO 24V 10A M	ME01C10424P100	52 137 83
ECO 24V 5A L	LA01C10424P050	52 137 81
ECO 24V 10A L	LA01C10424P100	52 137 82

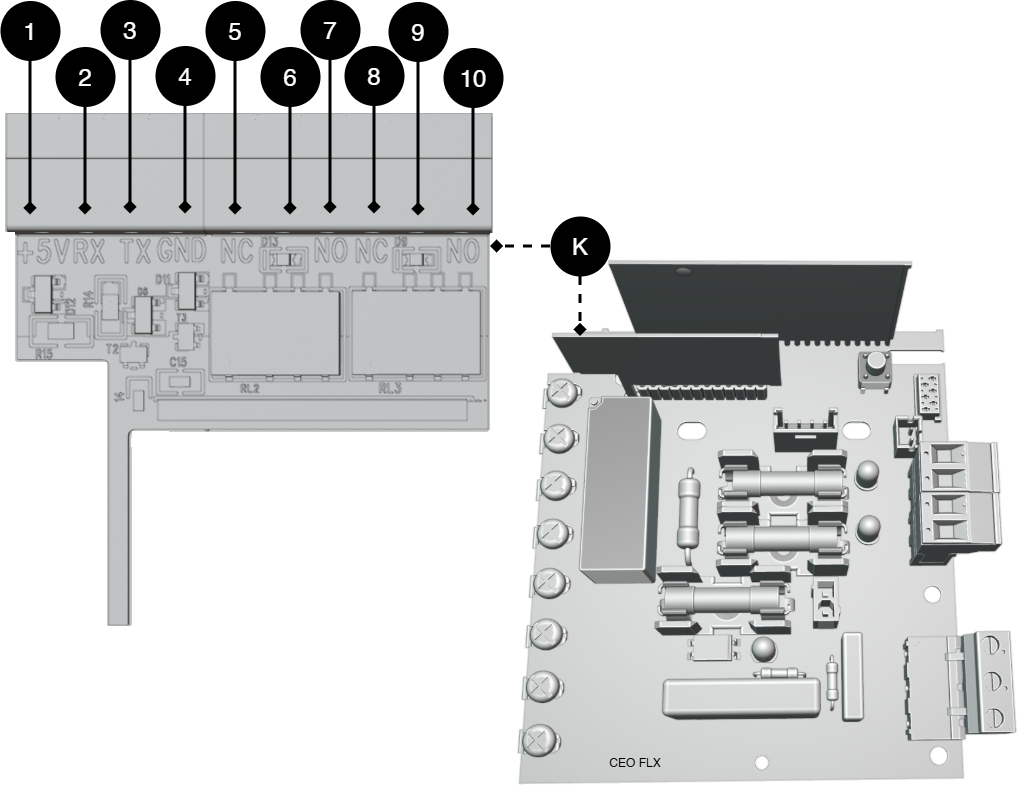

Hälytys- ja viestintäkortin asennus ja kortin kuvaus

Hälytyskorttia käytetään hälytys- ja tilatietojen lähettämiseen CEO-FLX-kortin ja ulkoisten järjestelmien välillä. Se tarjoaa mahdollisuuden lähettää hälytyksiä relelähdöiden kautta sekä kytkeä

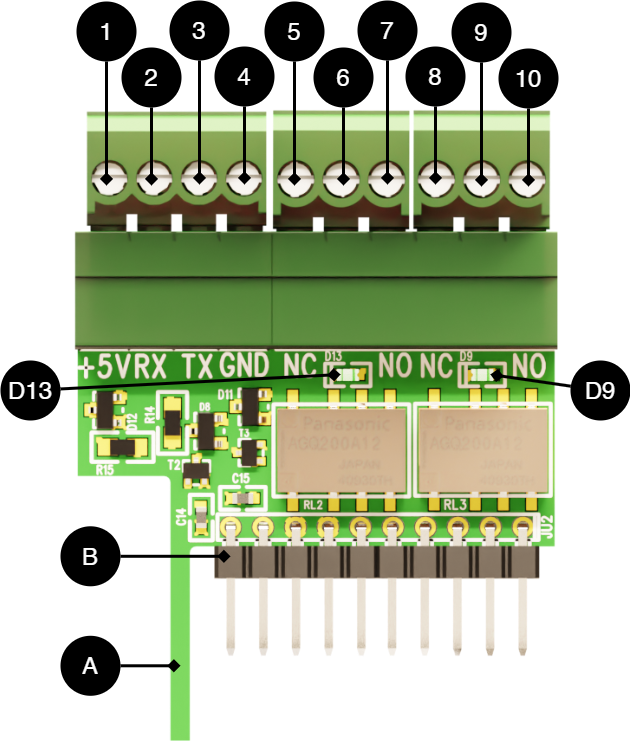

Taulu 4. Hälytykset ja viestintäkortit

Ei.	Kortilla	Selitys

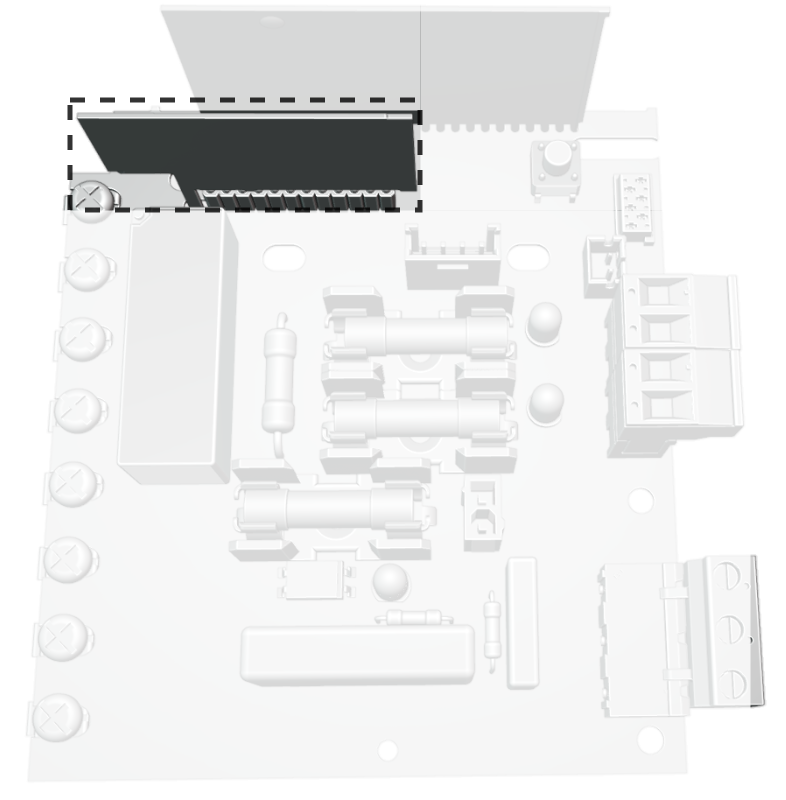

K	-	Hälytyskortti, joka kiinnitetään CEO-FLX-korttiin, kuten kuvassa näkyy.
A	-	Kiinnitä vakautta ja jotta levyä ei kytketä väärin.
B	-	Tapinauha.
D13	D13	LED ilmaisee releen lepotilan (vihreä valo).
D9	D9	LED ilmaisee releen lepotilan (vihreä valo).
1	+ 5 V	Yhteys PowerWatchiin.
2	RX
3	TX
4	GND
5	N.C.	Relelähtö 1 - normaalisti suljettu (katkaiseva kosketin).
6	COM	Relelähtö 1 - yhteinen kosketin.
7	NO	Relelähtö 1 — normaalisti auki (suljettu kosketin).
8	N.C.	Relelähtö 2 - normaalisti suljettu (katkaiseva kosketin).
9	COM	Relelähtö 2 - yhteinen kosketin.
10	NO	Relelähtö 2 — normaalisti auki (suljettu kosketin).

Kytke hälytys

Hälytykset on kytketty liitinlohkoon, katso piirilevyn yleiskatsaus.

Taulu 5. Hälytykset ja viestintäkortit

Ei.	Kartalla	Hälytystyyppi	Selitys
5	N.C.	Verkon keskeytyshälytys (10 sekunnin viive).^[a]	Relelähtö 1 - normaalisti suljettu (katkaiseva kosketin).
6	COM		Relelähtö 1 - yhteinen kosketin.
7	NO		Relelähtö 1 — normaalisti auki (suljettu kosketin).
8	N.C.	Summahälytys, sulakkeen vika tehdasasetusten palautuksena.^[b]	Relelähtö 2 - normaalisti suljettu (katkaiseva kosketin).
9	COM		Relelähtö 2 - yhteinen kosketin.
10	NO		Relelähtö 2 — normaalisti auki (suljettu kosketin).
^[a]Tehdasasetus, säädettävissä PowerWatchissa ^[b]Tehdasasetus, säädettävissä PowerWatchissa.

Kytke PowerWatch

PowerWatch kytketään riviliittimeen, katso piirilevyn yleiskatsaus.

Taulu 6. Hälytykset ja viestintäkortit

Ei.	Kartalla	Selitys
1	+ 5 V	Yhteys PowerWatchiin.
2	RX
3	TX
4	GND

Asennus

Vihje

Akun varmuuskopion ei normaalisti tarvitse olla jännitetön kokoonpanon aikana. Ole varovainen, ettet oikosulje mitään komponenttia

Kytke hälytykset ennen levyn asentamista.
Paina kortti tiukasti emolevyyn akun varmuuskopiossa. Varmista, että korotuspala (A) liukuu kitkattomasti, ennen kuin painat levyä kokonaan.

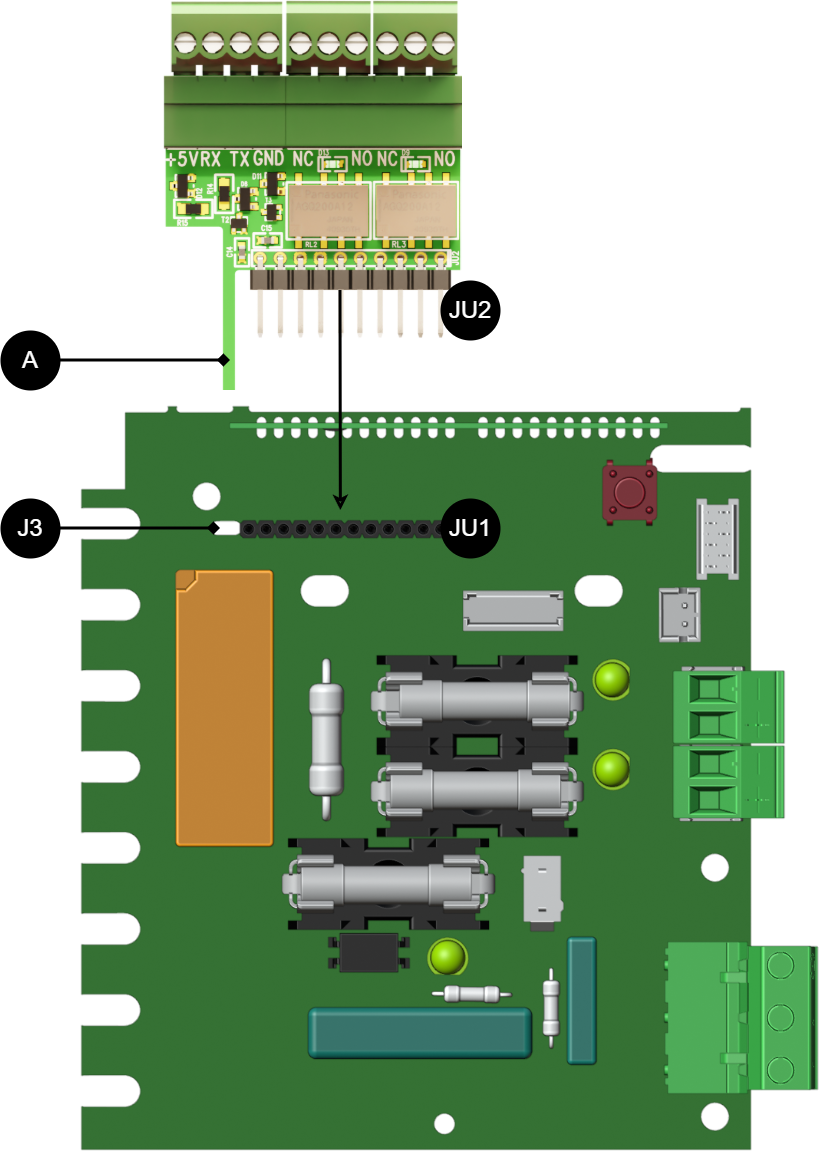

Taulu 7. Asennus

Kirje/piirilevylle	Selitys
JU1	Piikkirima ohjauskortilla.
J3	Reikä kiinnikkeelle (A).
A	Tukipilari.
JU2	Nastaliuska releen/tietoliikennekortilla.

Kun lauta on koottu, se istuu ohjauskortin seisovan levyn edessä.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva

Nimi, artikkelinumero ja sähköpostinumero

Taulu 8. Nimi, artikkelinumero ja sähköpostinumero

Nimi	Tuotenumero	Sähkönumero
Rele/tiedonsiirtokortit ECO-sarja (CEO-FLX)	A-AL1224CEO01	52 137 85

Tekninen kuvaus

Taulu 9. Nopeita faktoja

Nopeita faktoja	Tiedot
Syöttöjännite (V)	24 V DC tai 12 V DC

Soveltamisalueet

Soveltamisalueet	Kyllä	Ei
PowerWatch-yhteensopiva	✔
Tarjoaa toiminnallisuutta, joka mahdollistaa hälytysluokan 2 yhdessä yhteensopivien ECO-tuotteiden kanssa.	✔

Elektroniikka

Taulu 10. Painetut piirilevyt ja omakulutus

Piirilevyt	Omakulutus	Muu. info
Rele/tiedonsiirto ECO (CEO-FLX)	Tiedot puuttuvat.	-

Taulu 11. Sähkötiedot

Sähkötiedot	Tiedot
Syöttöjännite (V)	24 V DC tai 12 V DC
Valmiustilan kulutus	Tiedot puuttuvat.

Hälytys ja suojaus

Taulu 12. Hälytys ja suojaus

Hälytys ja suojaus	Kyllä	Ei
Sähkökatkoksen hälytys	✔
Summahälytys sulakkeen vikaantumisen yhteydessä	✔ Voidaan asettaa PowerWatchissa.

Viestintä ja merkinnät

Taulu 13. Viestintä ja merkinnät

Viestintä ja merkinnät	Kyllä	Muu. tieto.
Viestintä	✔	Viestintää ylemmän tason järjestelmän kanssa ei ole.
PowerWatch^[a]	✔
Indikaattorit/LEDit	✔
^[a]PowerWatch koostuu kaapelista ja ohjelmistosta, se tilataan erikseen.

Taulu 14. PowerWatchin tilaustiedot

Nimi	Tuote nro.	E-numero
PowerWatch	A-OT0000UPG02P2V3P3	52 137 06

Kotelo ja mekaniikka

Taulu 15. Kotelo ja mekaniikka

Kotelo ja mekaniikka	Tiedot
Kotelo	Ei ole koteloa

Mitat, paino ja pakkaustiedot

Taulu 16. mitat

Mitat, (LxKxS).	Mitat pakkauksineen^[a]
37 x 37 x 10 mm	100 x 210 x 155 mm.
^[a]Tuotteen ja pakkauksen mitat (LxKxS) voivat vaihdella, koska tuote voi olla muualla pakkauksessa.

Taulu 17. Paino

Nettopaino	Paino pakkauksella
0,1 kg	0,2 kg

Taulu 18. Pakkaus

Pakkaus	Tietoa
Pakkaus	Pahvi- ja iskusuojaus pahvista.
Määrä pakkauksessa	1 kpl.
Pakkaustyyppi (GS1 T0137)	BX-laatikko.

Kokoonpano-, asennus- ja kelpoisuusvaatimukset

Taulu 19. Asennus

Asennus
Tuotteessa (lisävarusteena yhteensopivaan tuotteeseen).

Taulu 20. Asennus

Instalación	Kyllä	Ei	Muu. info
Asennettu tuotteeseen.	✔		Jotta takuu olisi voimassa, lisävarusteita voidaan asentaa vain yhteensopiviin tuotteisiin.

Vaihtoehto sopii

Taulu 21. Virtalähteeseen mahtuvien korttien lukumäärä

Tuotesarja	Kotelon koko	Mahtuvien korttien lukumäärä
ECO	M^[a]	1
ECO	L	1
^[a]Laitteessa on oltava CEO-FLX-äiti/ohjauskortti.

Käyttö ja kunnossapito

Taulu 22. Käyttö

Käyttö	Tiedot	Muu. info
Ympäristö	Sisäympäristöluokka 1.	-
Käyttölämpötila (suositus)	+15°C... +25°C
Käyttölämpötila (sallittu)^[a]	+5°C -+40°C	Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti
^[a]Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.

Taulu 23. Huolto

Kyllä	Ei	aikaväli	Muu. info
	✔		Huoltovapaa.

Taulu 24. Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Luokka	Tyyppi	Lämpötila-alue
Ympäristöluokka 1	Lämmitetty sisätiloissa (tyyppi toimisto/asuinpaikka).	+5°C -+40°C
Ympäristöluokka 2	Yleensä sisätiloissa (tyyppiset varastot/porraskäytävät, ei lämpötilasäädettyjä).	-10 °C... +40 °C
Ympäristöluokka 3	Suojattu ulkona.	-25° C -+50° C
Ympäristöluokka 4	Yleensä ulkona.	-25° C -+60° C

Sertifioinnit ja hyväksynnät

Taulu 25. Hyväksytty

Täyttää	Direktiivit
Päästöt
koskemattomuus	EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 painos 2, EN50131-6
C.E.	CE-merkintä (EY) 765/2008 mukaisesti
EMC	EMC-direktiivi 2014/30EU
Sähkö (LVD)	Pienjännitedirektiivi: 2014/35/EU

Ympäristötiedot

Taulu 26. Ympäristötiedot

Ympäristötiedot	J/N	Información	Muu. tieto.
Rakennustavarailmoitus	✔	Kyllä, katso iBVD osoitteessa www.milleteknik.se.	-
REACH-tiedonantovelvollisuus (EY) N:o 1907/2006	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.	Jos tuote on tyhjä, tuote ei ole peitetty.
SVHC-aineet, CAS/EY	✔	Kyllä, lyijy, 7439-92-1/231-100-4	Katso teksti iBVD osoitteessa www.milleteknik.se. Jos plot=subjekt puuttuu
Jollei RoHS-direktiivistä muuta johdu, (EU) 2015/863	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se
WEEE 2012/19/EU	✔	Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.	Jos sarake on tyhjä, tuote ei kuulu direktiivin piiriin. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen
Akkuasetus (EU) 2023/1542	✗
SCIP-numero 2008/98/EY	✔		Jos se on tyhjä, SCIP-numeroa ei tarvita.
Konfliktimineraalit (EU) 2017/821	✗/✗/✗/✔	Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina	Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.
Sisältää nanomateriaaleja: EY 1272/2008	✗	Tuote ei sisällä nanomateriaaleja.	-
Ekosuunnittelu 2009/125/EY	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja^[a], tarvittaessa, tarjotaksemme asiakkaillemme luottamusta heidän valintaansa.
Konedirektiivi 2006/42/EY	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvataan koneasetuksella (EU) 2023/1230, jota sovelletaan vuonna 2027.
^[a]Valmiustilan kulutus ja teho.

Toimitusaika, takuu ja ehdot

Taulu 27. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot	Tietoa
Takuuaika^[a]	Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.
Erityiset takuuehdot	Katso myös yleiset ehdot.
Yleiset käyttöehdot	ALEM09 poikkeuksin, ks. www.milleteknik.se/käyttöehto/
Tuki	Puhelintuki ja sähköpostituki takuuaikana ovat maksuttomia. Varaosista, jotka eivät kuulu takuun piiriin, veloitetaan maksu
Toimitus ja varasto
Toimitusaika^[b]	2 työpäivää. Tai enl. lisää. Toimitus tehtaalta, kuljetusaika lisätään.
Säilytys	Lauhkea ympäristö/pakkaseton.
^[a]Jos laite ostetaan tukkumyyjän tai muun toimittajan kautta, muita takuuehtoja voidaan soveltaa ^[b]Suurempien tilausten kohdalla toimitusaika pitenee, sis. ö.k.

Valmistaja ja alkuperämaa

Taulu 28. Valmistaja ja alkuperämaa

Valmistaja ja alkuperä	Tietoa
Valmistaja^[a]	Milleteknik AB
Alkuperämaa	Ruotsi
^[a]Valmistaja on tuotteessa ilmoitettu tavaramerkki riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

Yhteystiedot

Taulu 29. Yhteystiedot

Osasto	Yhteystiedot
Vaihde	031-340 02 30
Tuki ja tekniset ongelmat	support@milleteknik.se
Myynti	sales@milleteknik.se
WWW	www.milleteknik.se
Osoite	Ögärdesvägen 8B, 433 30 Partille

Tietoja näistä tiedoista

Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä.

Milleteknik ja siihen liittyvä logo on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2025-12-18
