Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Namn, artikelnummer och e-nummer

Tabell 1. Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

Relä- /kommunikationskort ECO Serien (CEO-FLX)

A-AL1224CEO01

52 137 85

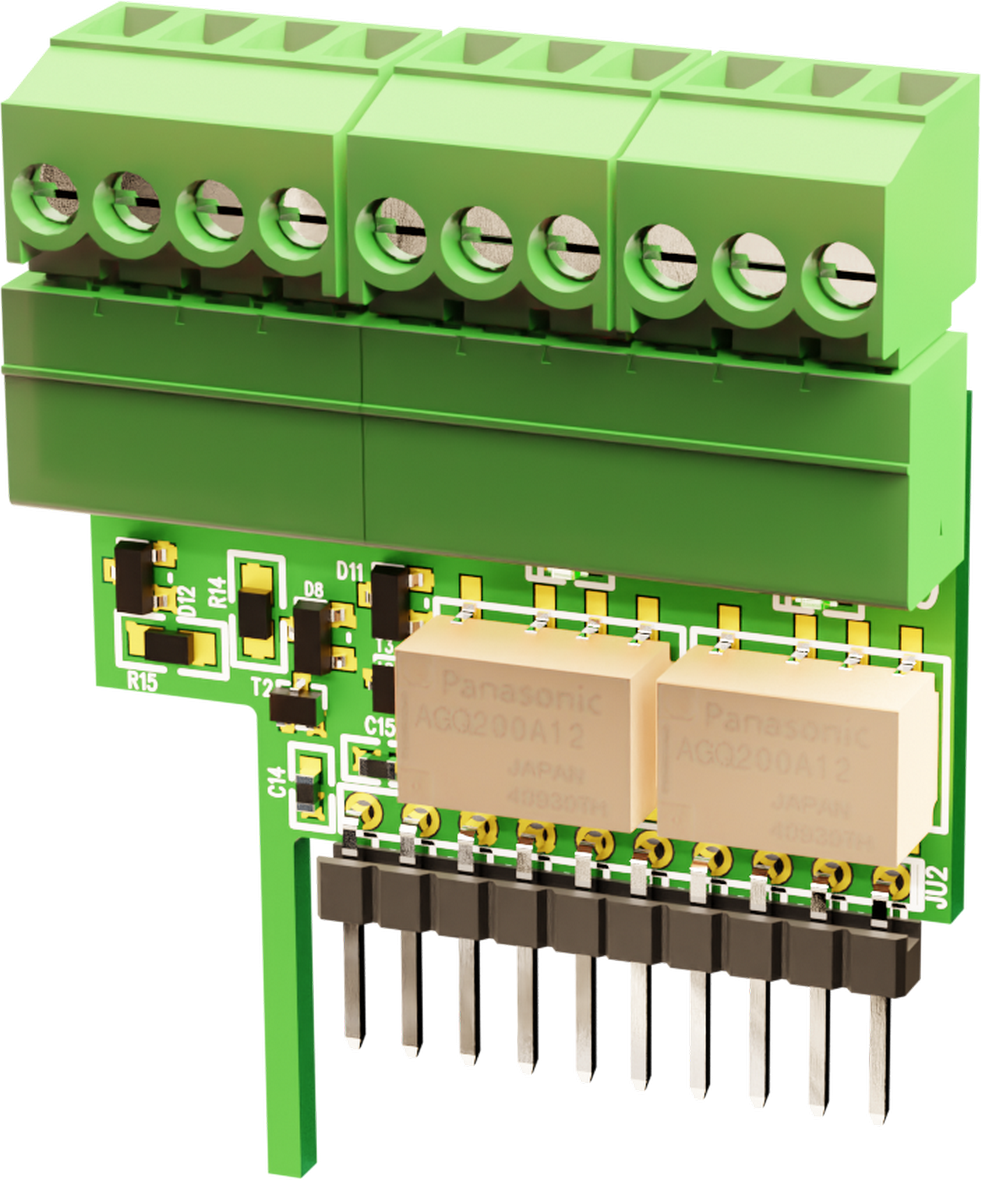

Produktbild


Teknisk beskrivning

Larm- och kommunikationskort avsett som tillval till ECO-seriens produkter med CEO-FLX-moderkort. Kortet används för att överföra larm-, status- och övervakningsinformation mellan ECO-enheten och externa system. Det är utrustat med två reläutgångar (NO/NC/COM). Det ena reläet signalerar nätavbrott och det andra fungerar som summalarm (säkringsfel som fabriksinställning). Båda reläutgångarna kan ställas och anpassas via PowerWatch beroende på behov. Kortet är fullt kompatibelt med PowerWatch. Genom att installera kortet möjliggörs konfiguration och övervakning från ECO-enheten till PowerWatch, vilket ger utökad funktionalitet för driftkontroll och händelsehantering. Larm- och kommunikationskortet monteras direkt på CEO-FLX-kortet. Det är avsett för installationer där flexibel larmhantering krävs.

Tabell 2. Snabbfakta

Snabbfakta

Data

Matningsspänning (V)

24 V DC eller 12 V DC



Var passar kortet?

I tabellen ser du var Relä- /kommunikationskort ECO Serien (CEO-FLX) passar i för strömförsörjning.

Tabell 3. Var passar kortet?

Namn

Artikelnummer

E-nummer

ECO 24V 10A M

ME01C10424P100

52 137 83

ECO 24V 5A L

LA01C10424P050

52 137 81

ECO 24V 10A L

LA01C10424P100

52 137 82



Larm och kommunikationskort installation och kortbeskrivning

Larmkortet används för att överföra larm- och statusinformation mellan CEO-FLX-kortet och externa system. Det ger möjlighet att skicka larm via reläutgångar samt inkoppling av PowerWatch.

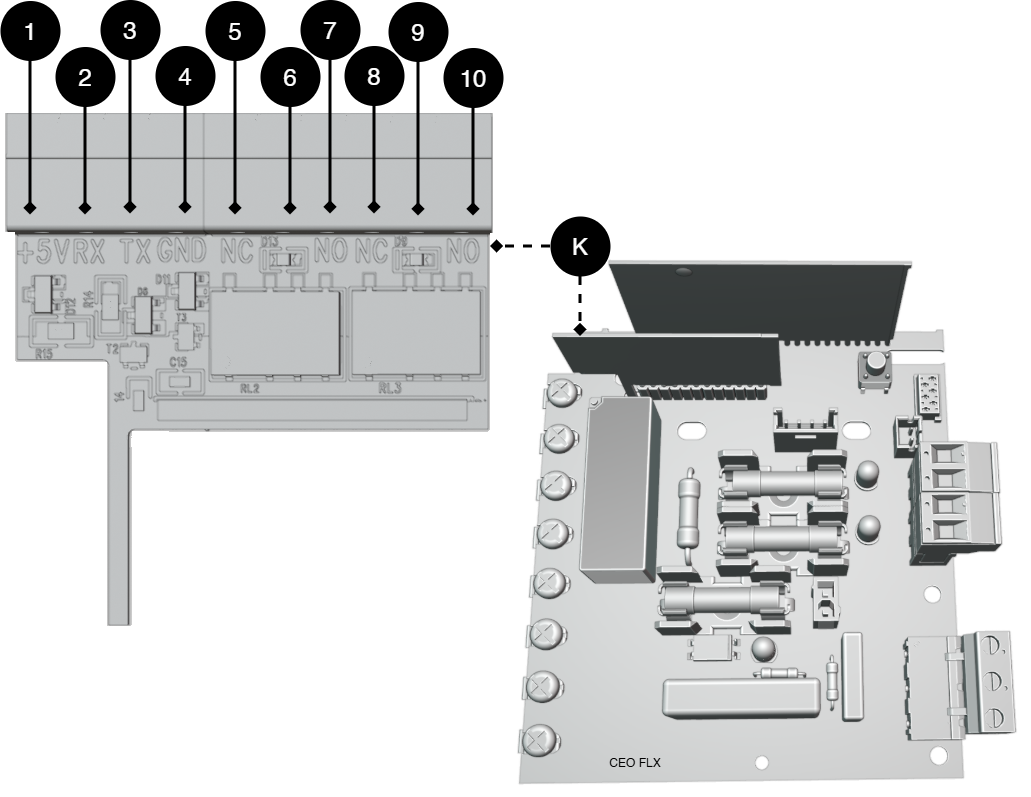

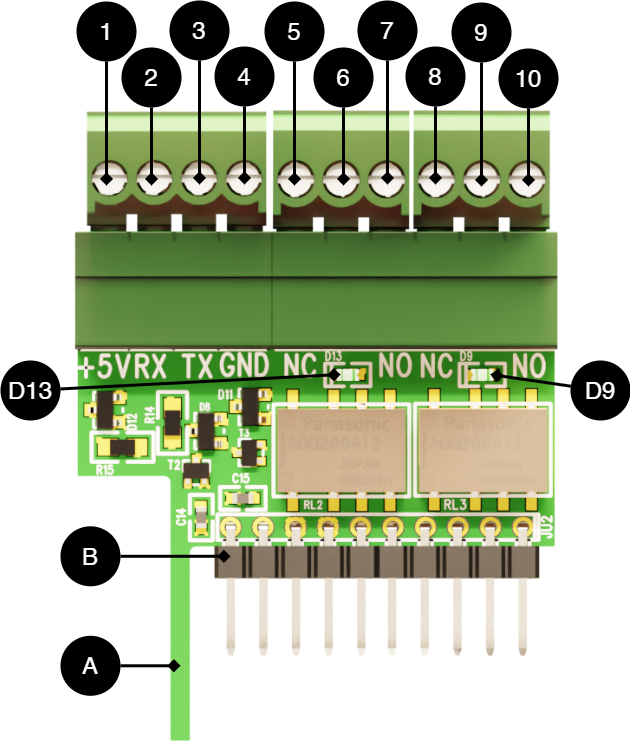

Tabell 4. Larm och kommunikationskort

Nr

På Kortet

Förklaring

K

-

Larmkort som monteras på CEO-FLX-kortet, som bilden visar.

A

-

Stag för stabilitet och för att inte koppla kortet fel.

B

-

Stiftlist.

D13

D13

LED indikerar reläets viloläge (grön tänd).

D9

D9

LED indikerar reläets viloläge (grön tänd).

1

+5V

Anslutning till PowerWatch.

2

RX

3

TX

4

GND

5

NC

Reläutgång 1 – normalt stängd (brytande kontakt).

6

COM

Reläutgång 1 – gemensam kontakt.

7

NO

Reläutgång 1 – normalt öppen (slutande kontakt).

8

NC

Reläutgång 2 – normalt stängd (brytande kontakt).

9

COM

Reläutgång 2 – gemensam kontakt.

10

NO

Reläutgång 2 – normalt öppen (slutande kontakt).



Koppla in larm

Larm kopplas in på plint, se kretskortsöversikt.

Tabell 5. Larm och kommunikationskort

Nr

På Kortet

Larmtyp

Förklaring

5

NC

Nätavbrottslarm (10 sekunders fördröjning).[a]

Reläutgång 1 – normalt stängd (brytande kontakt).

6

COM

Reläutgång 1 – gemensam kontakt.

7

NO

Reläutgång 1 – normalt öppen (slutande kontakt).

8

NC

Summalarm, Säkringsfel som fabriksinställning.[b]

Reläutgång 2 – normalt stängd (brytande kontakt).

9

COM

Reläutgång 2 – gemensam kontakt.

10

NO

Reläutgång 2 – normalt öppen (slutande kontakt).

[a] Fabriksinställning, ställbart i PowerWatch

[b] Fabriksinställning, ställbart i PowerWatch.



Koppla in PowerWatch

PowerWatch kopplas in på plint, se kretskortsöversikt.

Tabell 6. Larm och kommunikationskort

Nr

På Kortet

Förklaring

1

+5V

Anslutning till PowerWatch.

2

RX

3

TX

4

GND



Montering

Tips

Batteribackupen behöver normalt inte vara spänningslös vid montering. Var försiktig så att du inte kortsluter någon komponent.

  • Koppla in larm innan kortet monteras.

  • Kortet tryck fast på moderkortet i batteribackupen. Se till att staget (A) glider friktionsfritt innan kortet helt trycks ned.

Tabell 7. Montering

Bokstav/ på kretskort

Förklaring

JU1

Stiftlist på styrkort.

J3

Hål för stag (A).

A

Stag.

JU2

Stiftlist på reläkort- / kommunikationskort.

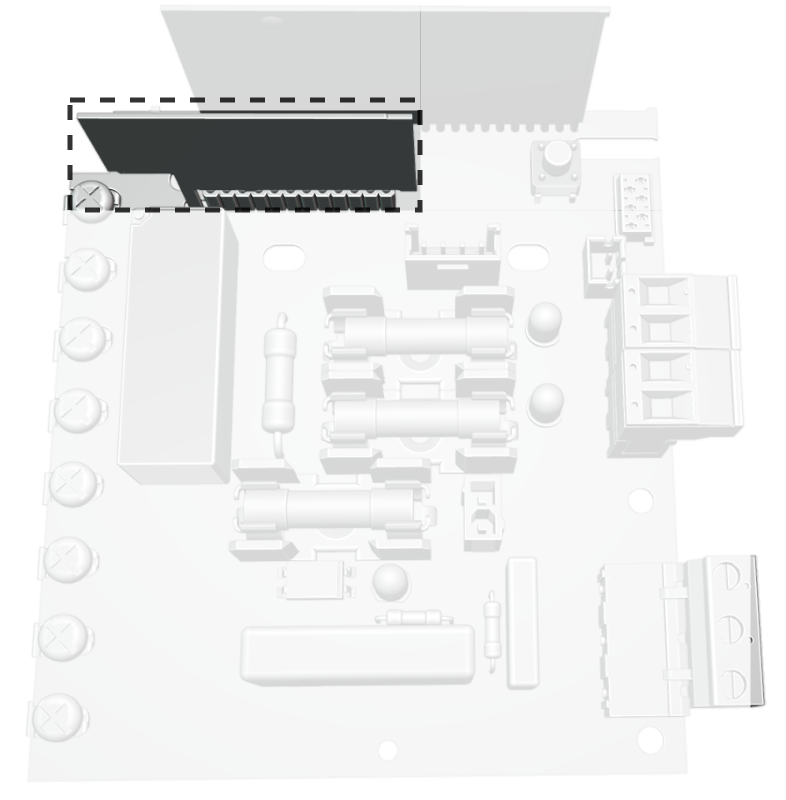

När kortet är monterat sitter det framför det stående kortet på styrkortet.


Produktblad - strömförsörjning / batteribackup

Produktblad

Produktbild


Namn, artikelnummer och e-nummer

Tabell 8. Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

Relä- /kommunikationskort ECO Serien (CEO-FLX)

A-AL1224CEO01

52 137 85



Teknisk beskrivning

Larm- och kommunikationskort avsett som tillval till ECO-seriens produkter med CEO-FLX-moderkort. Kortet används för att överföra larm-, status- och övervakningsinformation mellan ECO-enheten och externa system. Det är utrustat med två reläutgångar (NO/NC/COM). Det ena reläet signalerar nätavbrott och det andra fungerar som summalarm (säkringsfel som fabriksinställning). Båda reläutgångarna kan ställas och anpassas via PowerWatch beroende på behov. Kortet är fullt kompatibelt med PowerWatch. Genom att installera kortet möjliggörs konfiguration och övervakning från ECO-enheten till PowerWatch, vilket ger utökad funktionalitet för driftkontroll och händelsehantering. Larm- och kommunikationskortet monteras direkt på CEO-FLX-kortet. Det är avsett för installationer där flexibel larmhantering krävs.

Tabell 9. Snabbfakta

Snabbfakta

Data

Matningsspänning (V)

24 V DC eller 12 V DC



Användningsområden

Användningsområden

Ja

Nej

PowerWatch-kompatibel

Ger funktionalitet som möjliggör larmklass 2 tillsammans med kompatibla ECO-produkter.

Elektronik

Tabell 10. Kretskort och egenförbrukning

Kretskort

Egenförbrukning

Övr. info

Relä-/kommunikations ECO (CEO-FLX)

Uppgift saknas.

-



Tabell 11. Elektriska data

Elektriska data

Data

Matningsspänning (V)

24 V DC eller 12 V DC

Standbyförbrukning

Uppgift saknas.



Larm och skydd

Tabell 12. Larm och skydd

Larm och skydd

Ja

Nej

Nätavbrottslarm

Summalarm vid säkringsfel

Kan ställas i PowerWatch.



Kommunikation och indikeringar

Tabell 13. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation

Kommunikation mot överordnat system finns ej.

PowerWatch[a]

Indikeringar/LED

[a] PowerWatch består av en kabel och mjukvara, den beställs separat.



Tabell 14. PowerWatch beställningsinformation

Namn

Artikelnummer

E-nummer

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Kapsling och mekanik

Tabell 15. Kapsling och mekanik

Kapsling och mekanik

Data

Kapsling

Har ej kapsling



Mått, vikt och förpackningsinformation

Tabell 16. Mått

Mått, (BxHxD).

Mått med emballage[a]

37 x 37 x 10mm

100 x 210 x 155 mm.

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 17. Vikt

Nettovikt

Vikt med emballage

0,1 kg

0,2 kg



Tabell 18. Emballage

Emballage

Info

Emballage

Kartong och stötskydd i papp.

Antal i förpackning

1 st.

Förpackningstyp (GS1 T0137)

BX-låda.



Montering, installation och behörighetskrav

Tabell 19. Montering

Montering

I produkt (tillval monteras i kompatibel produkt).



Tabell 20. Installation

Installation

Ja

Nej

Övr. info

Installeras i produkt.

För att garanti skall gälla får tillval endast installeras i kompatibla produkter.



Tillvalet passar i

Tabell 21. Antal kort som får plats i strömförsörjning

Produktserie

Kapslingsstorlek

Antal kort som får plats

ECO

M[a]

1

ECO

L

1

[a] Enheten måste ha CEO-FLX moder- /styrkort.



Drift och underhåll

Tabell 22. Drift

Drift

Data

Övr. info

Miljö

Inomhus miljöklass 1.

-

Driftstemperatur (rekommenderad)

+15°C till +25°C

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd.



Tabell 23. Underhåll

Ja

Nej

Intervall

Övr. info

Underhållsfri.



Tabell 24. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Certifieringar och godkännanden

Tabell 25. Godkänd enligt

Uppfyller

Direktiv

Emissioner

Immunitet

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6

CE

CE-märkning enligt (EC) 765/2008

EMC

EMC Direktivet 2014/30EU

El (LVD)

Lågspänningsdirektivet: 2014/35/EU



Miljödata

Tabell 26. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS direktivet, (EU)2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförodningen

(EU) 2023/1542

SCIP-nr

2008/98/EG

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

Produkten innehåller ej nanomaterial.

-

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

[a] Standbyförbrukning och effekt.




Leveranstid, garanti och villkor

Tabell 27. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Info

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

2 arbetsdagar. Eller enl. ök. Leverans från fabrik, transporttid tillkommer.

Förvaring

Tempererad miljö/frostfritt.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla

[b] Vid större beställningar ökar leveranstid, enl. ö.k.



Tillverkare och ursprungsland

Tabell 28. Tillverkare och ursprungsland

Tillverkare och ursprung

Info

Tillverkare[a]

Milleteknik AB

Ursprungsland

Sverige

[a] Tillverkare är det varumärke som anges på produkten, oavsett vad som står i detta produktblad.



Kontakt

Tabell 29. Kontakt

Avdelning

Kontakt

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Milleteknik med tillhörande logotyp är ett varumärket som tillhör Milleteknik AB.

PowerWatch är ett varumärke som tillhör Milleteknik AB.

Publiceringdatum 2025-12-18
