Asennus

Kortti voidaan toimittaa tehtaalta paristovarmistukseen asennettuna, omassa kotelossaan tai irrallisena korttina.

Tärkeää

Kortin täytyy kalibroitu ennen käyttöä.

Fire module 4 outputs i S

Palomoduulin 4 lähdöt toimitetaan koottuna S-koteloon, valmiina asennettavaksi.

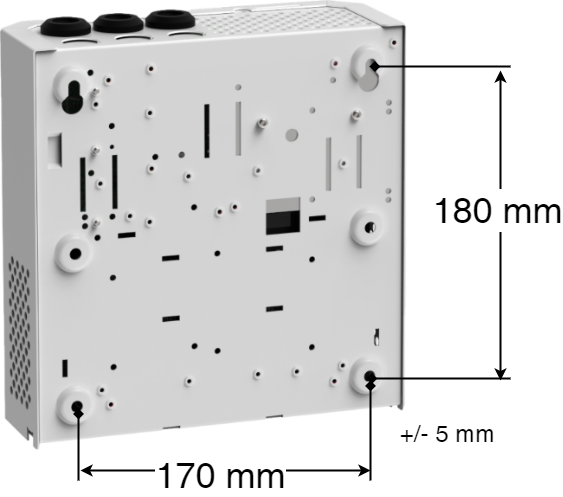

Seinäasennus

Ruuvin kannan ja seinän välisen etäisyyden tulee olla 1,5–2 mm. Jätä mieluiten 100 mm ilmarako laitteen ympärille.


Valinnaisten korttien asennus muovisilla välikkeillä FLX M tai FLX L

Huomautus

Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.

  • Napsauta kortti alla olevaan levyyn.

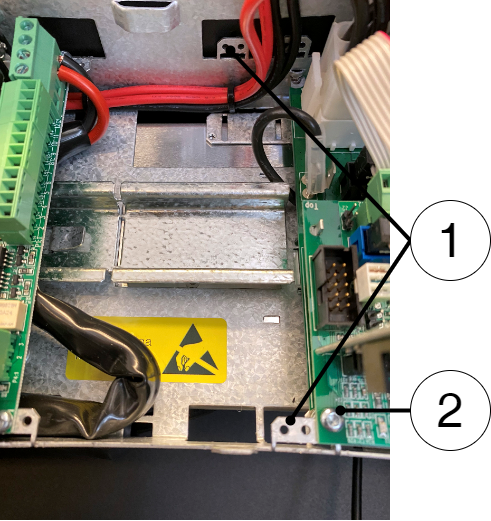

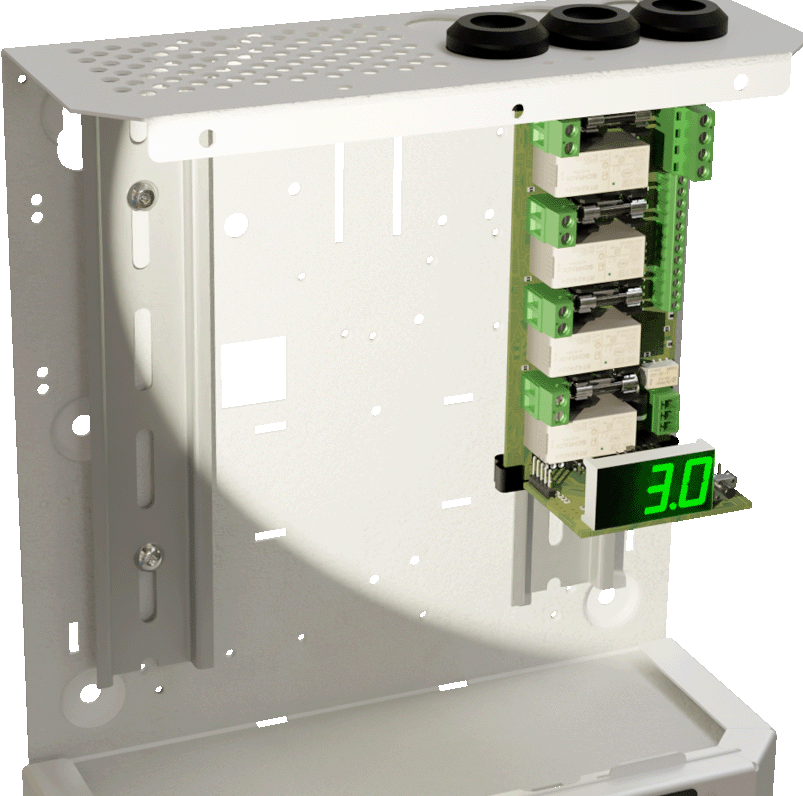

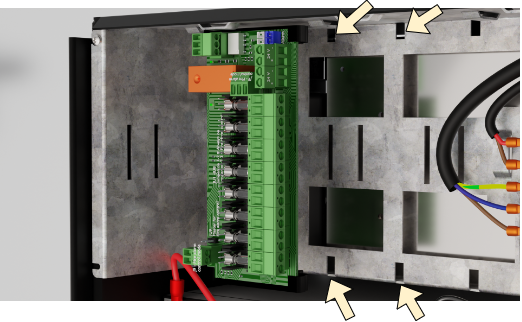

Valinnaisten korttien asennus metallilevylle FLX M tai FLX L

Huomautus

Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.

  1. Aloita kääntämällä alas paristokotelon levy, johon kortti asettuu, katso kuva.

  2. Ruuvaa levy mukana toimitetulla ruuvilla, jos ruuvi puuttuu, käytä peltiruuvia (2,9 x 6,5) ennen liitäntöjen tekemistä (oikosulun välttämiseksi).


Taita "korvat" alas ja ruuvaa kortti kiinni.

Valinnaisten korttien asennus 19 telinemoduulin pidikkeeseen

  • Napsauta kortti mihin tahansa asentoon (1-4, ac, kortin muototekijän/koon mukaan).


Lisäkorttien paikat 19 telinemoduulin pidikkeessä

Paikkojen lukumäärä isomman muotokertoimen piirilevyille: 4 kpl - merkitty kuvassa 1-4.

Paikkoja pienemmille piirilevyille (L-moduuli): 12 kpl - merkitty ac kuvassa. Kuitenkin 8 (vaakasuuntaista) valinnaista korttia on saatavilla enintään (a, c), koska keskimmäiset paikat (b) on sovitettu pystysuuntaisille korteille.

Huomaa

Asentajan vastuulla on ottaa huomioon kaapelien reititys ja pituudet piirilevyjä asennettaessa.

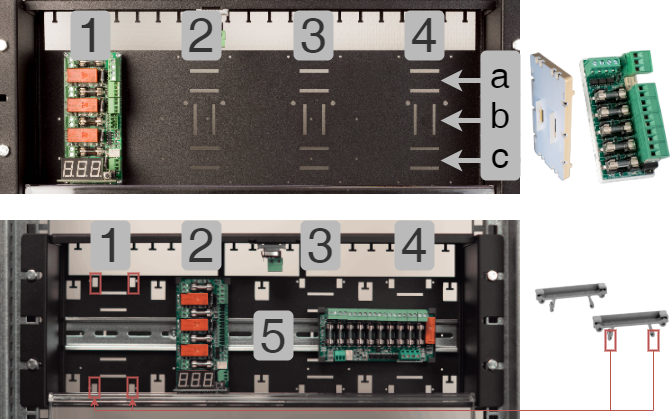

Kuva 1. 19 telinemoduulipidikettä erilaisilla kiinnitetyillä korteilla.
19 telinemoduulipidikettä erilaisilla kiinnitetyillä korteilla.

Oikeassa yläkulmassa on kortti pienemmässä muodossa, istuin ac.

Alhaalla oikealla ovat muoviset päädyt suuremmille korteille. Nämä voivat istua paikoissa 1-4 tai (5) DIN-kiskoon.



Yhteys

Seuraavilla sivuilla kuvataan kortti, sen liittäminen ja muut liitännät ja kokoonpanot.

Lyhyt kuvaus Palomoduuli 4 lähtöä

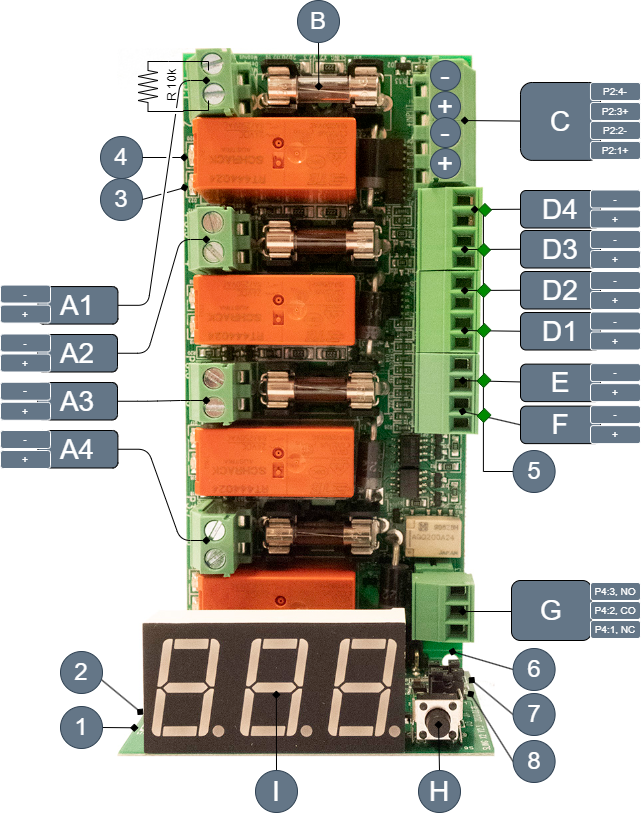

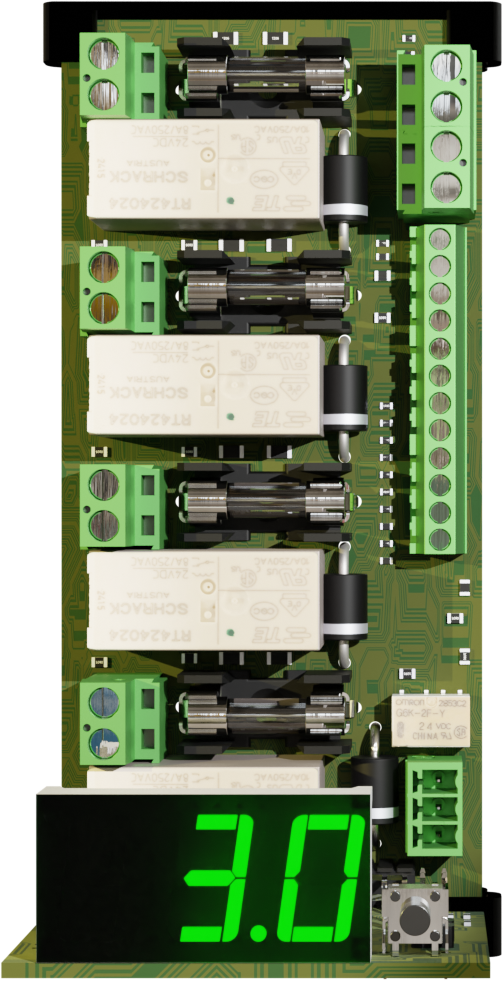

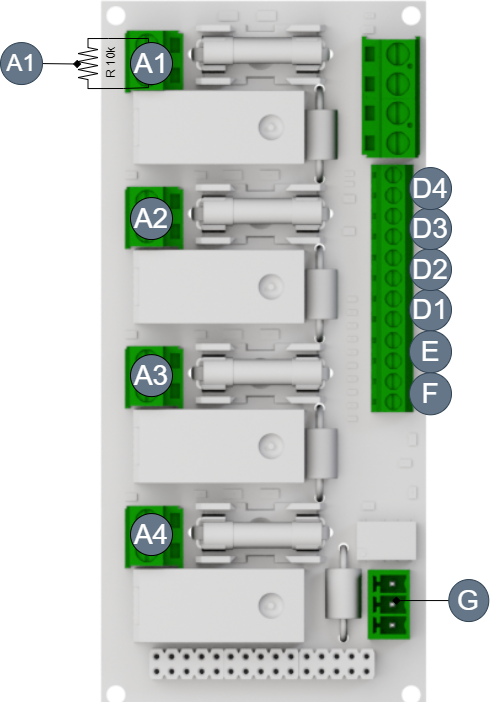

Kuva 2. Palomoduulin 4 lähdöt V2.3
Palomoduulin 4 lähdöt V2.3


Taulu 1. Piirilevyn yleiskuvaus

Kuvassa

Piirilevyllä

Selitys

A

1-4

(R10K vastus)

A 1 - 4 plus, (hälytystapauksissa)

A 1 - 4 miinus, (hälytystapauksissa)

ytyslaitteen kytkeminen silmukkaan. Jokaiseen ulostuloon on asennettu 10 k Ω vastus. Poista tämä, kun kytket hälytyslaitteen päälle Esimerkki piirros silmukoiden liittämisestä

Plus-lähtö kortilla on napaisuus hälytyksen sattuessa (vastakohta tunnistustilassa).

B

F2, F3, F4, F6

Kuorman kiinnityslaitteet

C

+INPUT-

Sisäänkäynti 24 V (kaksoissyöttö). Syöttöjännite.

+ (plus näyttöä vastaan).

- (miinus).

D

1-4

D 1-4 plus

D 1-4 minus

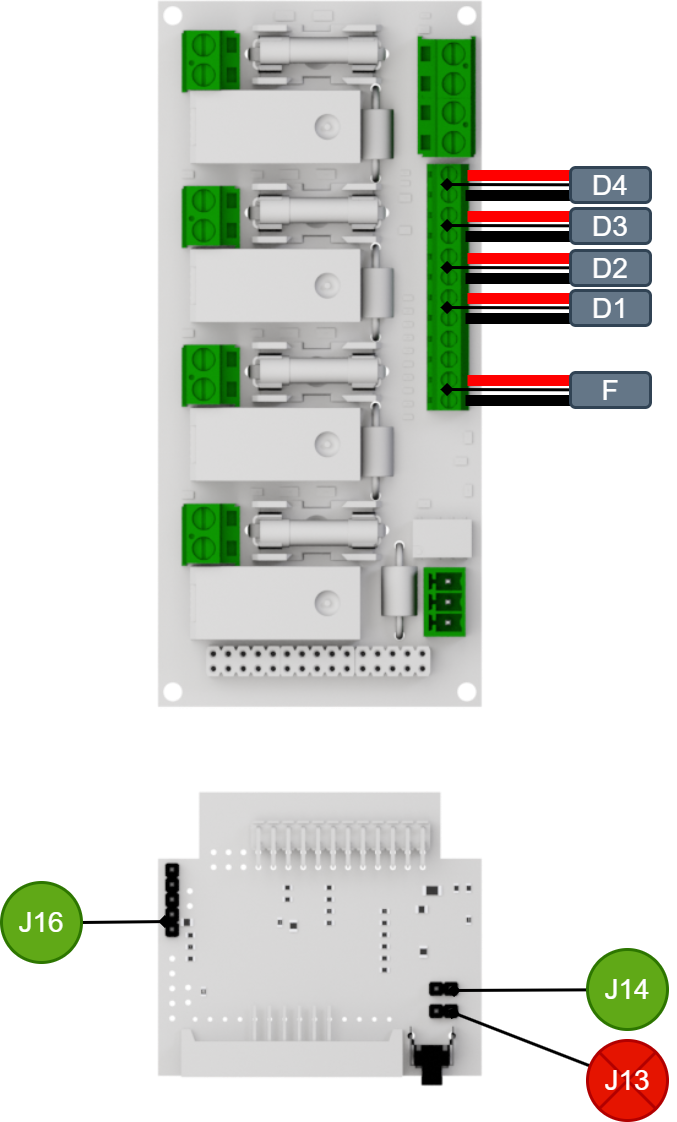

Kytkentäohjaussignaali yksilölliseen ohjaukseen, ks. Esimerkki kytkennästä 2 - Negatiivinen logiikka yksilöllinen ohjaus, Esimerkki kytkennästä 3 - Positiivinen logiikka - yhteinen ohjaus, Esimerkki kytkennästä 4 - Positiivisen logiikan yksilöllinen ohjaus

+ (plus näyttöä vastaan).

- (miinus).

E

+E-

Aktivoi kaikki hälytyslaitteen lähdöt A 1-4.

Syöttö E ei ole käytössä (tehdasasetusten palautus). Tulo aktivoidaan yhdistämällä J13

+ (plus näyttöä vastaan).

- (minus).

F

+F-

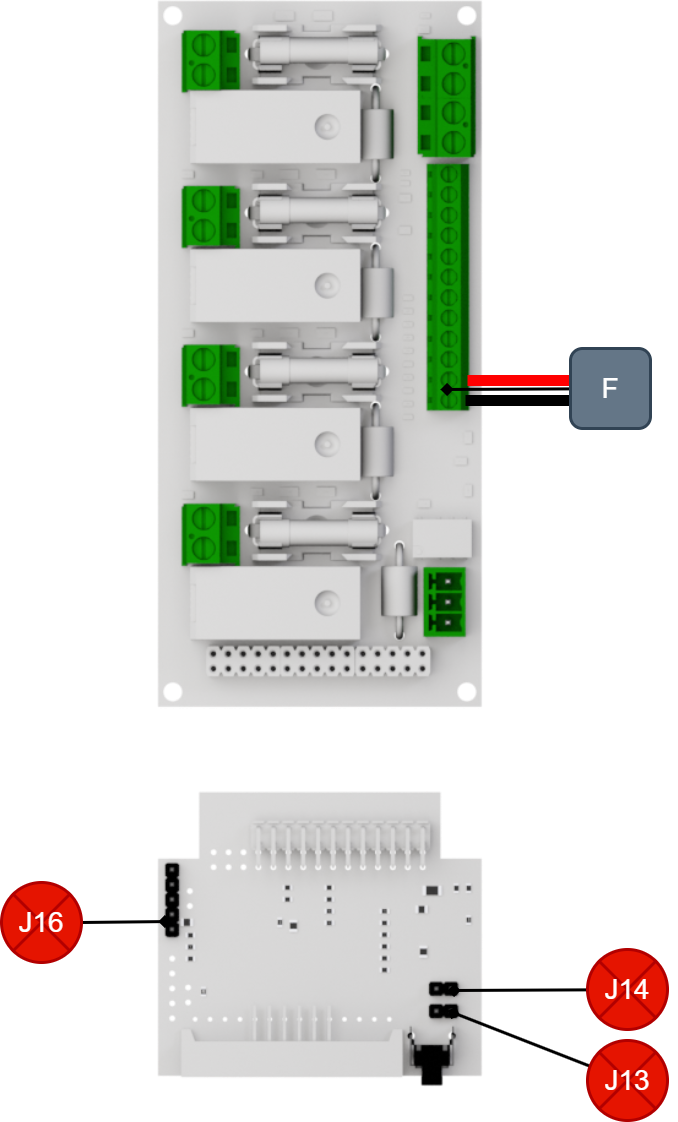

Aktivoi kaikki hälytyslähdöt A 1-4. 24 V tulo hälytyskeskuksesta aktivoi kaikki lähdöt.

+ (plus näyttöä vastaan).

- (minus).

G

P4:1-3

Hälytyslähtö silmukan vian sattuessa.

P4:1 = NC

P4:2 = CO

P4:3 = NO

H

S6

Painonappi

I

U1

Näytöt



Taulu 2. Jumpperit, LEDit ja sulakkeet.

Kuvassa

Piirilevyllä

Selitys

1

J21

Kun lähdössä 1 ja lähdössä 2 ei ole siltausvirheitä, ne eivät näytä kalibrointi- tai impedanssivirheitä.

2

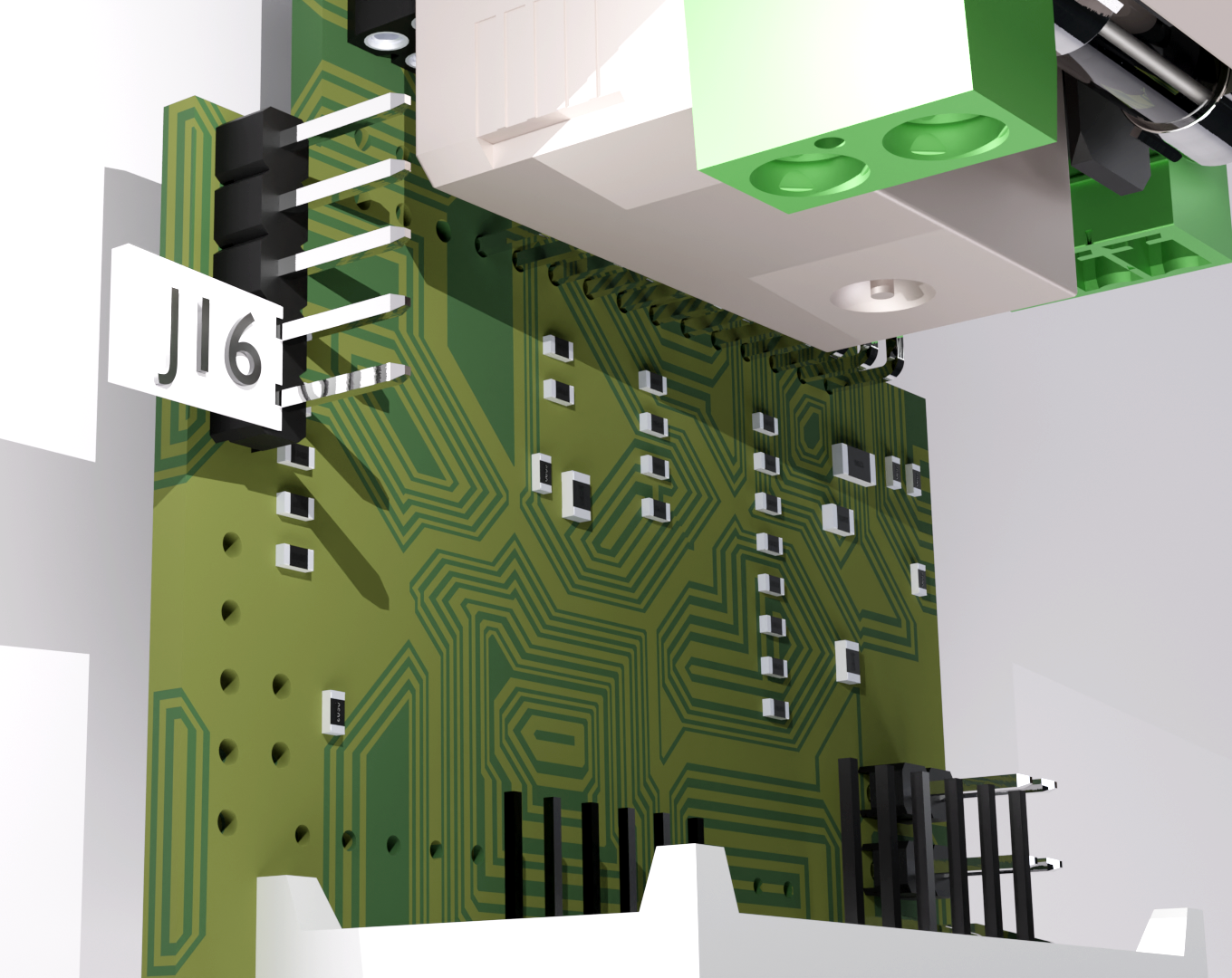

J16

Ei hyppää: Negatiivinen logiikka, (tehdasasetus). Silta: Positiivinen logiikka.

3

D13, D16, D19, D23

Hehkuu kiinteällä vihreällä valolla, kun kaikki silmukat ovat kunnossa. Vilkkuu vihreänä, kun hälytystä ohjataan (hälytyksen ohjaus) tuloilla D 4 - 1 , E ja f.

4

D15, D17, D18, D20

Hehkuu kiinteällä punaisella valolla silmukan vian sattuessa. Vilkkuu punaisena, jos sulake rikkoutuu, kun hälytystä ohjataan (hälytysohjaus) tulojen D 4 - 1, E ja F.

5

D32-37

Hohtaa tasaisella vihreällä valolla, jos 24 V on kytketty tuloon D4-1, E, F.

6

D12

Palaa tasaisesti vihreällä valolla, kun kaikki on kunnossa, jos se on pois päältä, hälytysrele aktivoituu.

7

J14

Ei runko: Poista syöttö D 1-4 käytöstä (tehdasasetusten palautus). Buggy: Ota syöttö D 1-4

8

J13

”Palomiehen ohjaus” Käytetään syötön aktivoimiseen E. Toimitetaan suojaamattomana = ei aktivoitu tulo, (hyppääjä aktivoi tämän tulon).

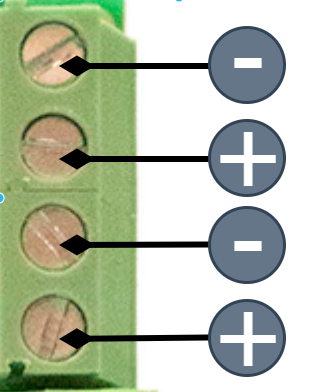

Virransyötön liittäminen vara-akusta lisäkorttiin

Valinnaisen kortin tuleva jännite kytketään mihin tahansa tuloon.

Kortin tulee olla 24 V DC jännitteellä.

Kortissa on kaksi tuloa helpottamaan siltausta, jos akkuvarmistukseen on asennettu lisää valinnaisia kortteja.

Taulu 3. Liitä virtalähde mihin tahansa tuloon.

P2:1,3

+/- Plus vs näyttö.



Mitä kortin näytössä näkyy?

Näyttö näyttää eri tilat liitettäessä Fire-moduulin 4 lähtöihin. Paina painiketta nähdäksesi eri tilat ja tiedot. Näyttö näyttää tiedot vihreällä, varoitukset keltaisella ja hälytykset punaisella.

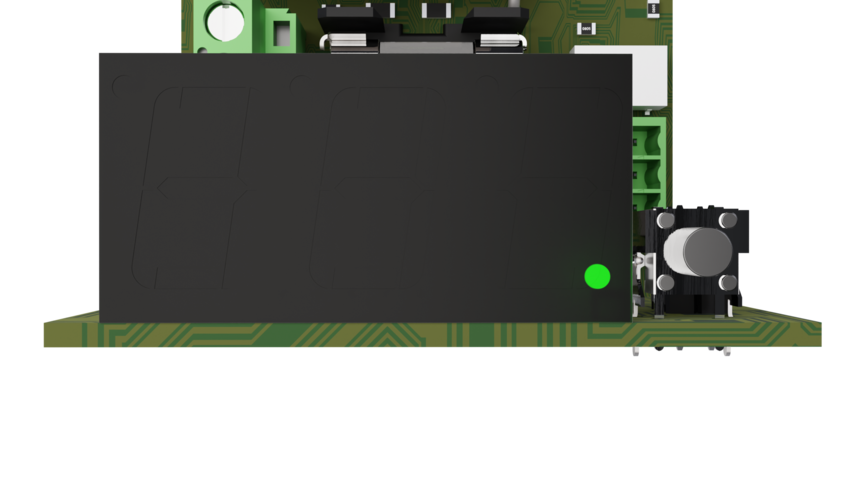

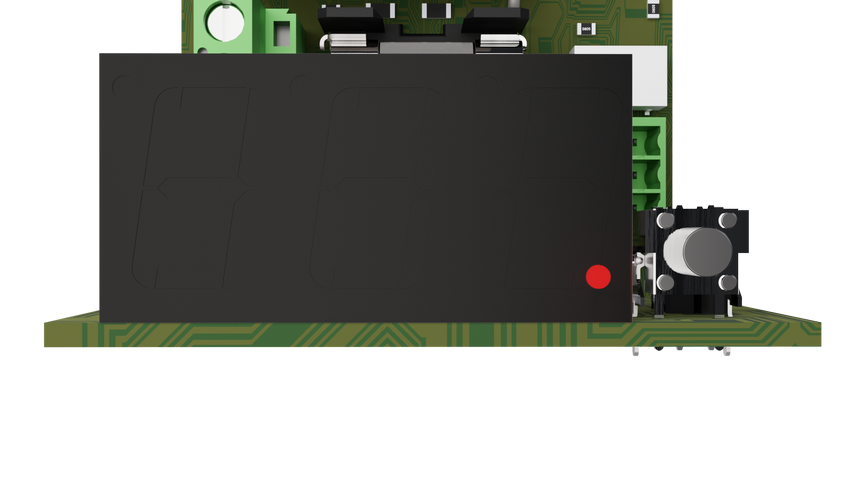

Normaali toiminta: Kaikki numerot ovat pois päältä ja oikeassa alakulmassa näkyy vilkkuva vihreä piste.

Paina painiketta: Painikkeen painaminen näyttää tiedot.

Matriisi näyttöä varten

Vihreä

Kirje

Lataa lähtö / kanavanro

Silmukoiden lukumäärä

C (kanava)

1-4

1-5

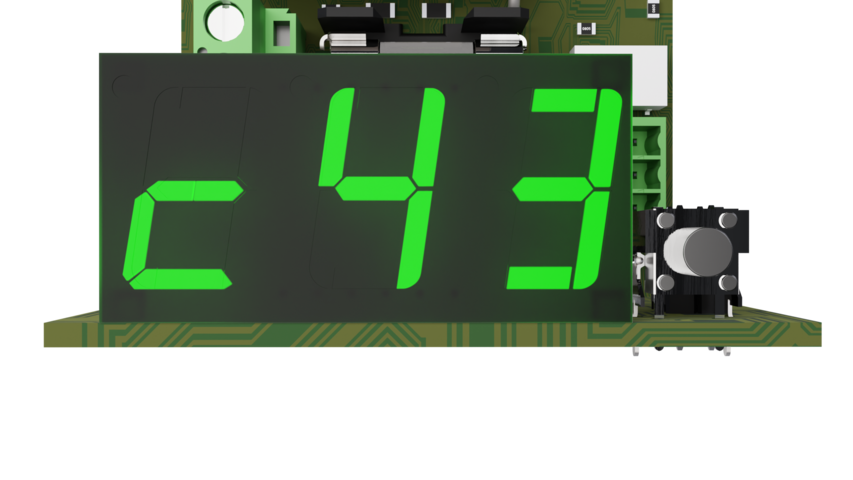

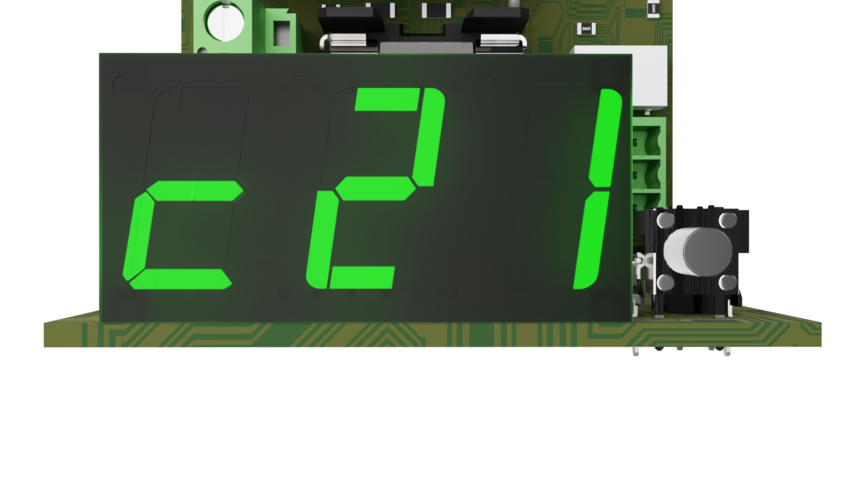

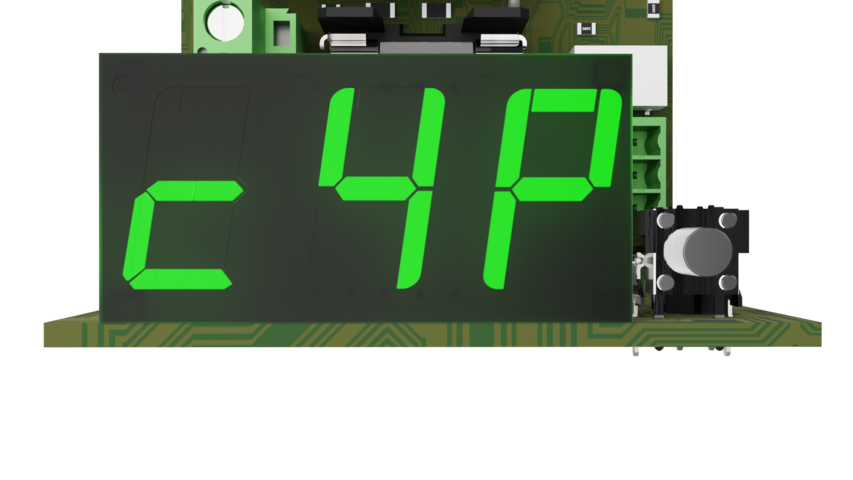

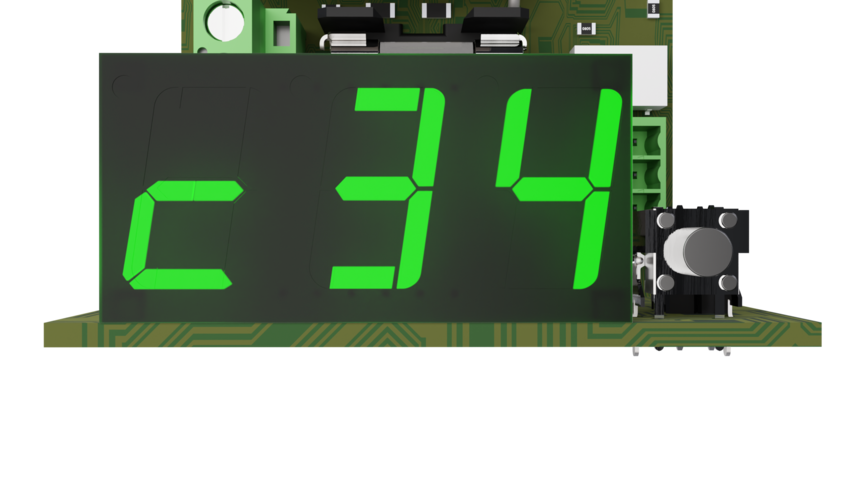

Näytön esimerkkinäyttö: C25=Kuormituslähtö 2 on kytketty 5 silmukkaa.

Oranssi (tiedot)

Kirje

Lataa lähtö / kanavanro

Kolmas merkki

A (käytössä)

1-4

Pois / ei näy

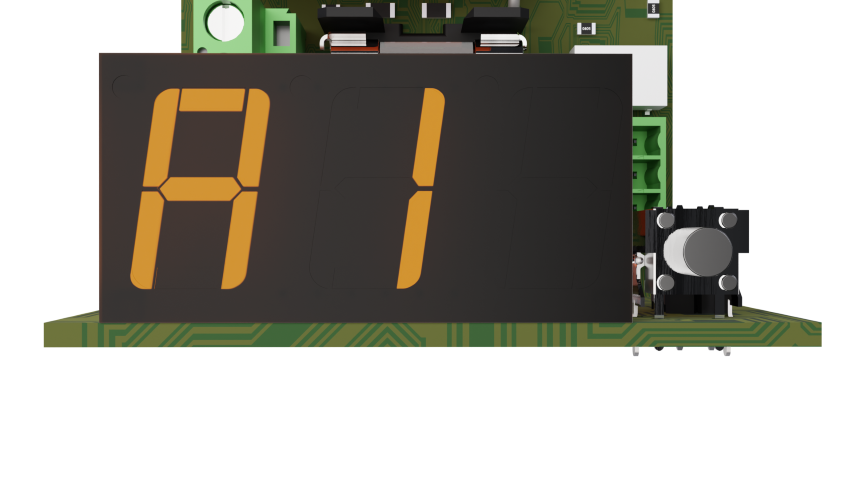

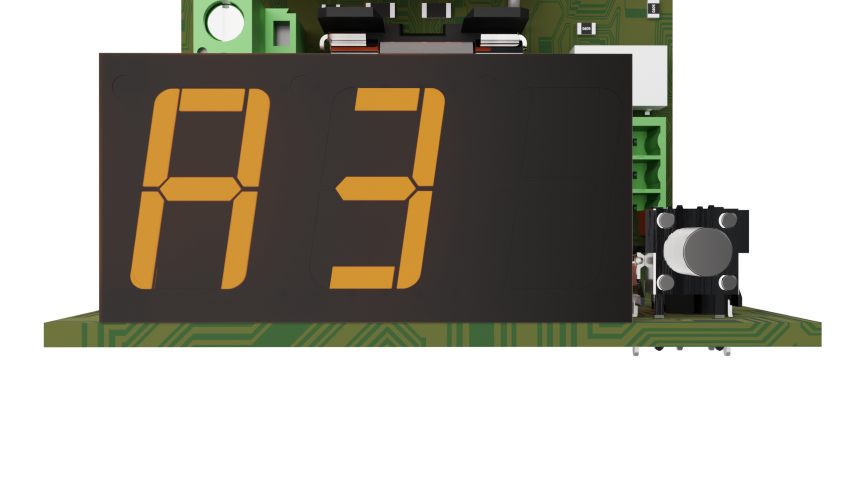

Näytön esimerkkinäyttö: A2=Kuormituslähtö 2 aktivoituu hälytysohjauksella.

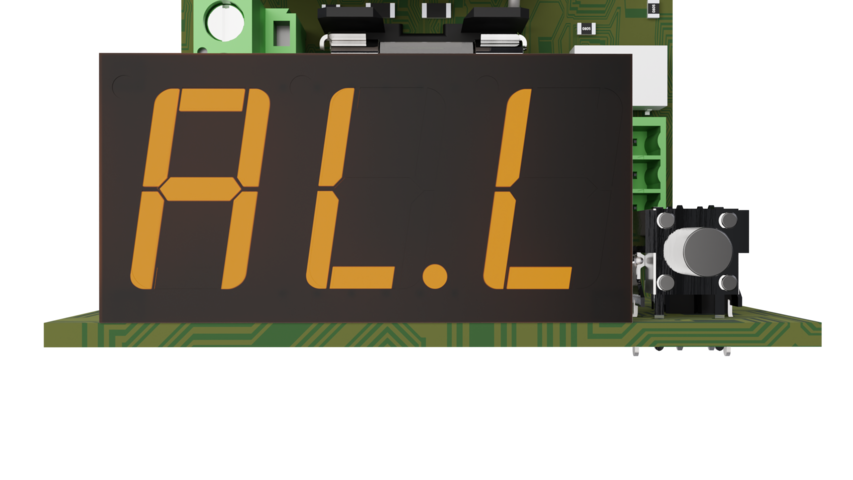

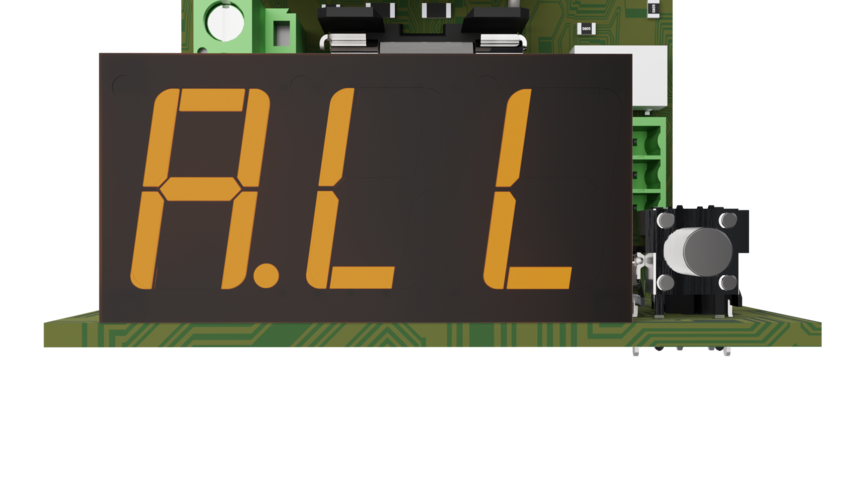

Keltainen teksti: AL.L kaikki kuormalähdöt aktivoituvat palomiesohjauksella tai A.LL aktivoidakseen kaikki don. Siinä sanotaan, että ALL ovat molemmat aktivoituja.

Punainen (hälytykset ja hälytykset)

Kirje

Lataa lähtö / kanavanro

Kolmas merkki

Selitys, kolmas merkki

E (Virhe)*

1-4

O (avoin)

keskeytys*

-

Oikosulku

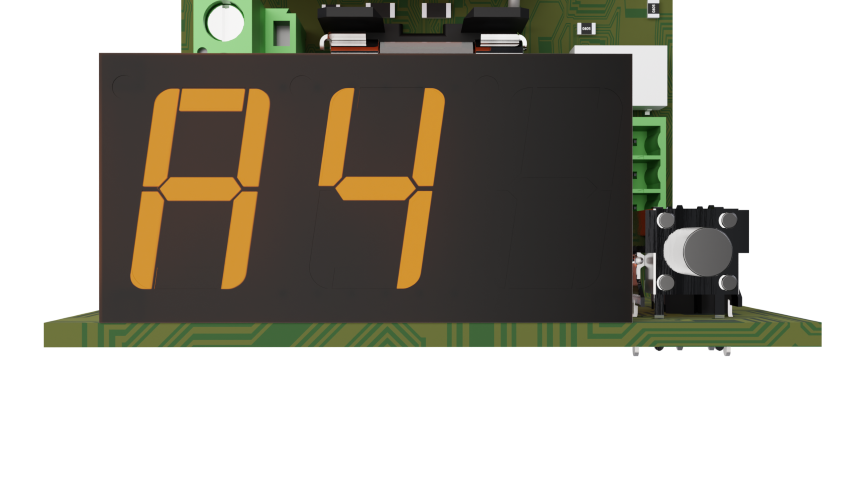

A (Huomio)

Impedanssivirhe

Kalibrointivirhe

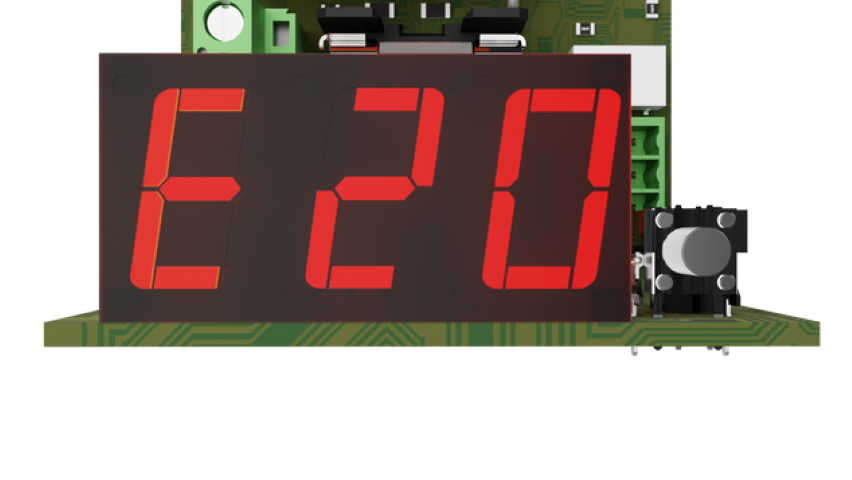

Näytössä näkyy esimerkkinäyttö: E 2 0= kuorman ulostulon keskeytys 2.

Näytön esimerkki näytetään, kolmas merkki: 4 = 4 havaittua silmukkaa.

Sammutettu = kalibrointivirhe.

Kun hälytys on aktivoitu yli 60 sekunnin ajan, näyttö laskee 300 sekuntia (viisi minuuttia). Näin vältetään se, että lämmitetyt diodit voivat vuotaa. Hälytyksiä ei aktivoida tänä aikana, mutta palohälytykset voivat aktivoida nämä lähdöt. Jos hälytys on alle 60 sekuntia, näyttö laskee 20 sekuntia. Lähtölaskenta ilmestyy 10 sekunnin kuluessa. Laskenta-ajan aikana laite hälyttää silmukkavirheistä ja/ tai impedanssivirheistä

Tärkeää

Edellytyksenä on, että kytkettyyn palohälytyslaitteeseen on asennettu tasasuuntaajadiodi. Vuodon tulee olla alle 20 µA.

Luettelo siitä, mitä näyttö voi näyttää
Taulu 15. Näytön luettelo

rivi

Näytössä

Selitys

Muut näyttötiedot

C18 tai C28

Jos laitteessa on vika, että kanavat 1 ja 2 on kytketty pois päältä silmukkahälytyksiä varten, ja näiden kanavien vastukset irrotetaan myöhemmin, ”C1o” ja ”C2o” eivät näy C-valikossa odotetusti. Sen sijaan, ”c18 tulee näkyviin. ”ja ”c28, vastaavasti. ”vihreällä tekstillä. Tämä ei vaikuta toiminnallisuuteen, mutta se on huomattava vaihtoehtoisena näyttötilana tässä tilassa

1


Virhekanava 1 - keskeytä (0 = Avaa/Avaa).

2


Virhekanava 2 - keskeytä (0 = Avaa/Avaa).

3


Virhekanava 3 - keskeytys (0 = Avaa/Avaa).

4


Virhekanava 4 - keskeytä (0 = Avaa/Avaa).

5

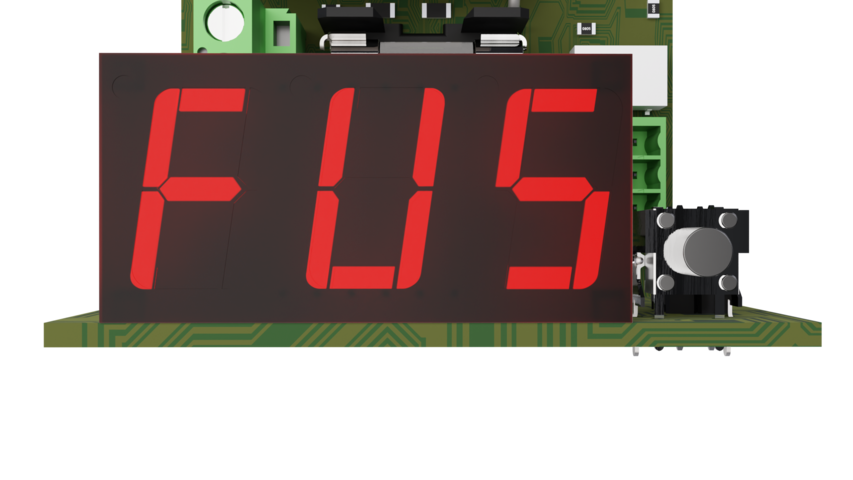

Silmukkavika sulakkeessa/laukaistu sulake millä tahansa ulostulolla, (A1-A4).

Myös teksti xx0 voi tarkoittaa laukaistua sulaketta.

6


Silmukkavika (virhe) Kanava 1 - oikosulku

7


Silmukkavirhe (virhe) Kanava 2 - oikosulku.

8


Silmukkavirhe (virhe) Kanava 3 - oikosulku.

9


Silmukkavirhe (virhe) Kanava 4 - oikosulku.

10


Silmukkavirhekanava 1 - Impedanssivirhe, (A = huomio).

11


Silmukkavirhekanava 2 - Impedanssivirhe, (A = huomio).

12


Silmukkavirhekanava 3 - Impedanssivirhe, (A = huomio).

13


Silmukkavirhekanava 4 - Impedanssivirhe, (A = huomio).

14


Información

Kanava 1 (havaittu 5 vastusta/silmukkaa).

15


Información

Kanava 2 (1 vastus/silmukka havaittu).

16


Información

Kanava 3 (havaittu 4 vastusta/silmukkaa),

17


Información

Kanava 4 (havaittu 3 vastusta/silmukkaa).

18


Sykkivä hälytys,

19


Sykkivä hälytys, näyttökytkimet.

20

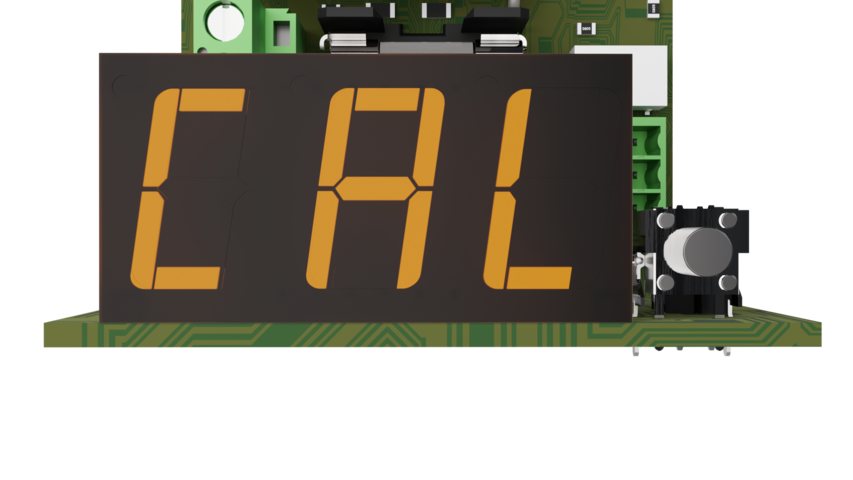

Kalibrointi.

21


Vilkkuu oranssina kalibroimattomassa järjestelmässä ja vihreänä kalibroidussa järjestelmässä.

22

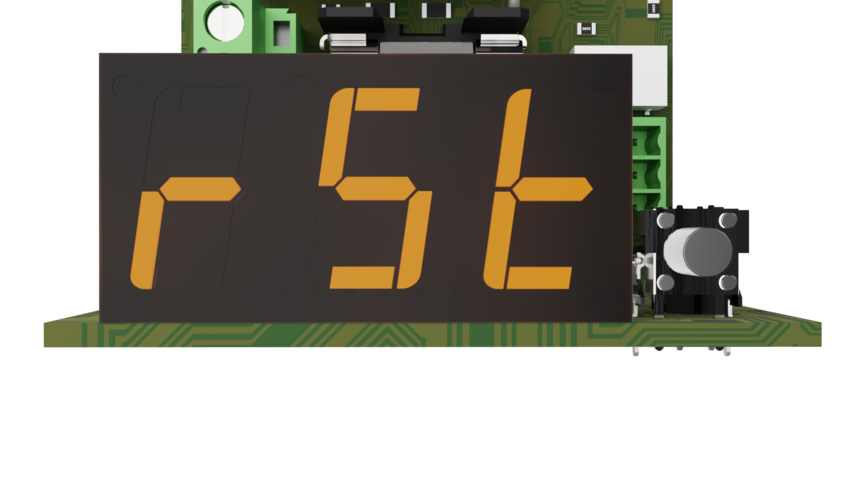

Palauta/nollaa

23


Vihreä vilkkuu, lepotila. Kalibroitu järjestelmä. Ei aktiivisia hälytyksiä

24


Jatkuva virhetodistaja.

25


Kaikki lastilähdöt aktivoituvat palomiesohjauksella. E-tulo

26


Kaikki lastilähdöt käytössä. F-tulo

27


Aktiivinen hälytys kuormalähdössä A1.

28


Aktiivinen hälytys kuormalähdössä A2.

29


Aktiivinen hälytys kuormalähdössä A3.

30


Aktiivinen hälytys kuormalähdössä A4.



Näytöllä näkyvien hälytysten kuittaus

Tärkeää

Hälytykset näkyvät näytössä, kunnes ne kuitataan.

  • Hälytykset kuitataan lyhyellä painikkeen painalluksella.

Huomaa

Vain hälytysnäyttö on kuitattava. Hälytysrele ei ole lukittu, vaan palaa heti, kun vika on poistunut (ilman kuittausta).

Huolto - piirilevy

Piirilevy on asennettava sisäympäristöön, luokka 1. Piirilevy ei vaadi huoltoa.

CE-merkintä

Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.


Takuu

Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.

Tekniset tiedot: Palomoduuli 4 lähtöä

Taulu 16. Palomoduulin 4 lähdöt v2.3

Tiedot

Selitys

Artikkelin nimi

Palomoduuli 4 lähtöä

Sähköpostinumero

5257467

Tuotenumero

A-FU002404FS01

Tuotteen Kuvaus

Fire-moduulin 4 lähdön hälytyksen valvontamoduulissa on neljä yksilöllisesti ohjattavaa lähtöä tähtiverkon mahdollisuus ja jopa viisi silmukkaa kussakin lähdössä. Hälytystoiminnot sekä positiiviselle että negatiiviselle logiikalle. Hälytys sulakkeen/silmukan vikaantumisesta. Palomiesohjaus ja mahdollisuus yksittäisiin pulssilähtöihin. Näyttö helppoa lukemista ja konfigurointia varten. Kortti korvaa aiemmat SlingX-kortit (52 696 18).

Mitata

120 mm. x 55 mm. x 52 mm.

Sisäänkäynnit

Kaksi sisäänkäyntiä. (Vaihtoehtoiseen virtalähteeseen virtalähdettä vaihdettaessa. Jotta kuormitusjännite ei katkea.) Liitintä voidaan käyttää hyppynappauksena seuraavalle valinnaiselle kortille, (vain jos akkuvarastossa on tilaa kahdelle kortille).

Tulojännite

24 V DC.

Virrankulutus (tyhjäkäynti)

100mA.

Virrankulutus (hälytyksen sattuessa)

200 mA hälytyksen sattuessa kaikilla kanavilla.

Vuotovirta

Kortti olettaa, että liitetyissä laitteissa ei ole vuotovirtaa. Jos tuotteeseen liitetyissä yksiköissä on vuotovirtaa, se saattaa käyttäytyä määrittelyn ulkopuolella. Takuu ei ole voimassa, jos tuotteeseen on kytketty vuotovirta.

Ulostulojännite

24 V DC

Lähdöt

Neljä

Suojaus

Kuormituslähtö: plus (+) sulake F2A:lla.

Max kuormitus

Maksimikuorma on 2A kuormituslähtöä kohden. Kortin kokonaiskuorma ei saa ylittää 8 A.

Hälytystulot

Kuusi kappaletta.

Hälytyslähdöt

Hälytyslähdöt: Kokonaishälytys sulakkeen vian ja silmukan katkeamisen yhteydessä. Hälytys potentiaalivapaan relekontaktin kautta.

Hälytys

Lauennut kuormasulake ja silmukatkos potentiaalivapaalla kytkennällä.

Osoitus

Näyttö näyttää käyttötilan, hälytykset ja virheet. Toimintailmaisin: yksi indikaattoridiodi kuormituslähtöä kohden +/-. Jatkuva vihreä valo = normaali toiminta.

Tuote sopii:

Oma kotelo erillisellä virtalähteellä.

*Tuotteella ei ole NOVA/EN54-yhteissertifiointia, eikä sitä saa käyttää, jos sertifikaatti halutaan säilyttää.



Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Silmukan vianmääritys

Tyhjäkäynnillä vakaa jännite sijaitsee kuormalähdössä, joka riippuu kytkettyjen vastusten lukumäärästä, se voidaan tarkistaa mittaamalla kuormituslähtön jännite yleismittarilla tilassa ”DC”. Jännite seuraa syöttöjännitettä, katso esimerkkejä 20, 24 ja 27,3 V: sta alla

Numero

vastus

Kirjoita jännite päällä

silmukka (V)

Hyväksytty

Tyyppi jännitealue (V)

Hyväksytty

Intervalli

20

24

27,3

20

24

27,3

Intervalli

0 (Keskeytä)

18,8

22,6

25,7

>13.0

>15.6

>17.8

> 63%

1 (10 kΩ)

10,6

12,7

14,3

10,1 - 11,2

12,0 - 13,4

13,5 - 15,1

± 2,93%

2 (5,0 kΩ)

7,40

8,80

10,1

6,90 - 7,94

8,15 - 9,45

9,36 - 10,8

± 2,75%

3 (3,3 kΩ)

5,60

6,72

7,74

5,20 - 6,03

6,20 - 7,24

7,15 - 8,33

± 2,20%

4 (2,5 kΩ)

4,60

5,52

6,35

4,40 - 4,84

5,23 - 5,81

6,01 - 6,69

± 1,25%

5 (2,0 kΩ)

3,80

4,56

5,29

3,65 - 3,95

4,38 - 4,74

5,08 - 5,50

± 0,81%

Keskeytykset, jos jännite on yli 63% syöttöjännitteestä. Oikosulku, jos jännite on alle 0,5 V.

Jos ”A” näkyy näytön kolmannessa merkissä, se on impedanssivirhe, mikä tarkoittaa, että jännitearvo on hyväksytyn alueen ulkopuolella.

Tarkista, että silmukan hälytyslaitteilla on oikea napaisuus, että ne on varustettu diodilla ja että silmukka päättyy 10 kΩ: n vastukseen.

Tarkista silmukan vastus taulukon mukaan.

Näytä koodit poikkeamien sattuessa

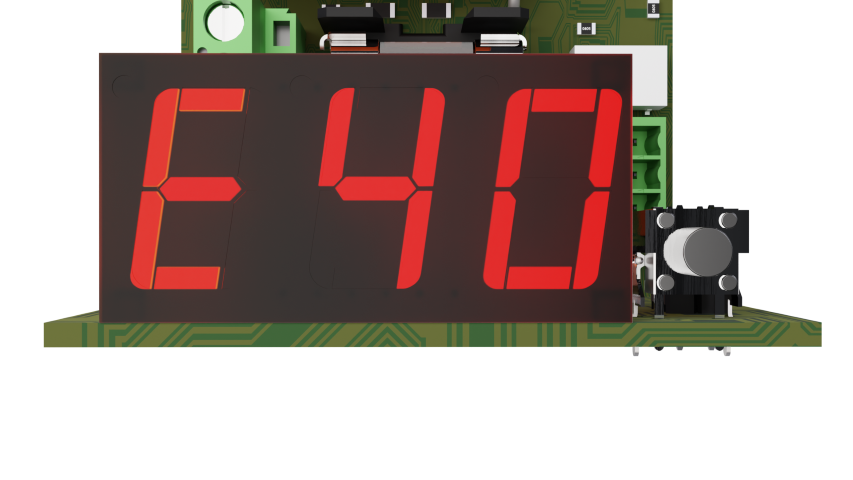

Jos kuormituksen lähtöjännite levossa on yli 63% syöttöjännitteestä (> 17,8 V 27,3 V: n syöttöjännitteellä), oletetaan keskeytymisen. Näytössä näkyy jokin seuraavista neljästä vaihtoehdosta:

E10

E20

E30

E40

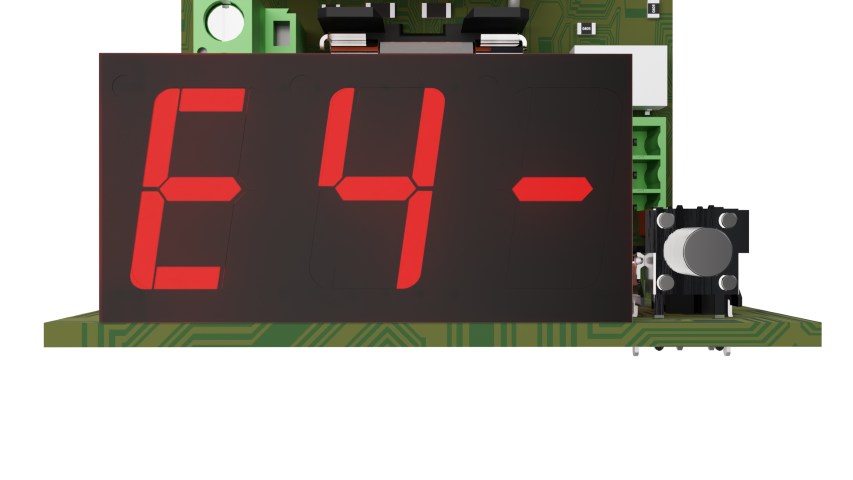

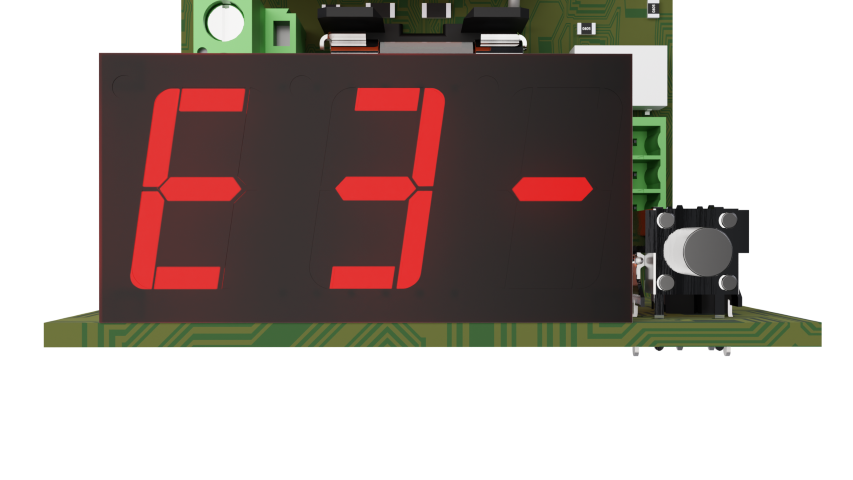

Jos kuormituksen lähtöjännite levossa on alle 0,5 V, oletetaan oikosulun. Näytössä näkyy jokin seuraavista vaihtoehdoista:

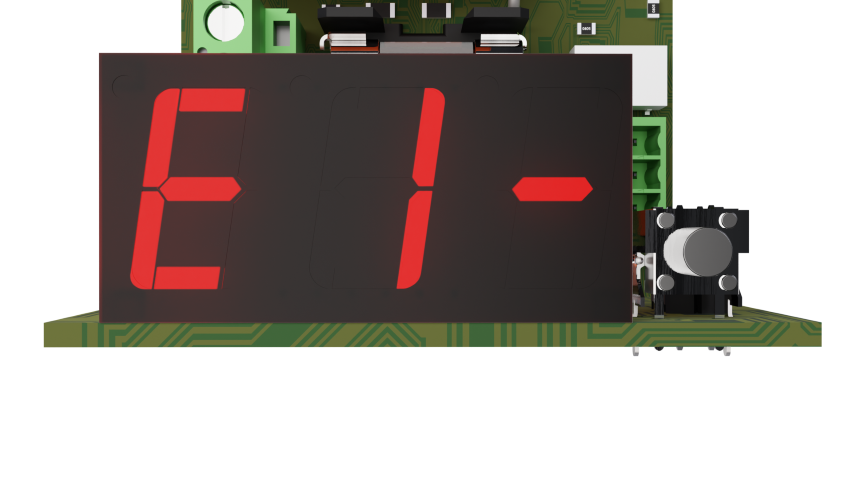

E1-

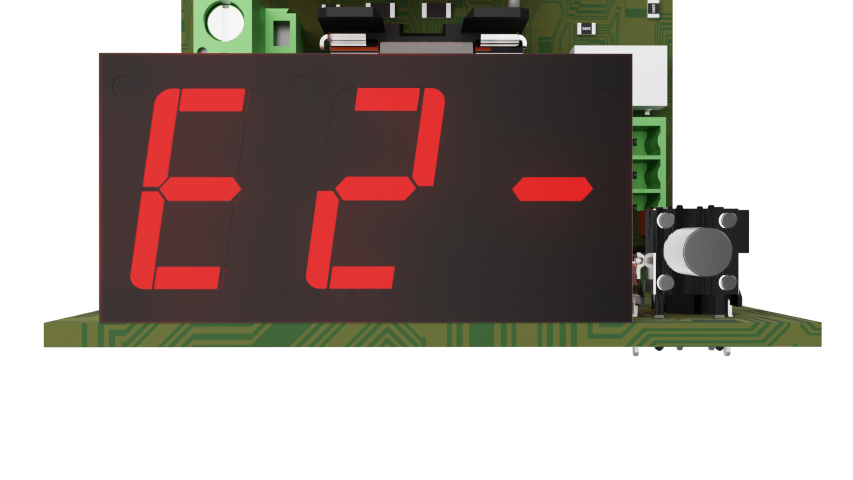

E2-

E3-

E4-

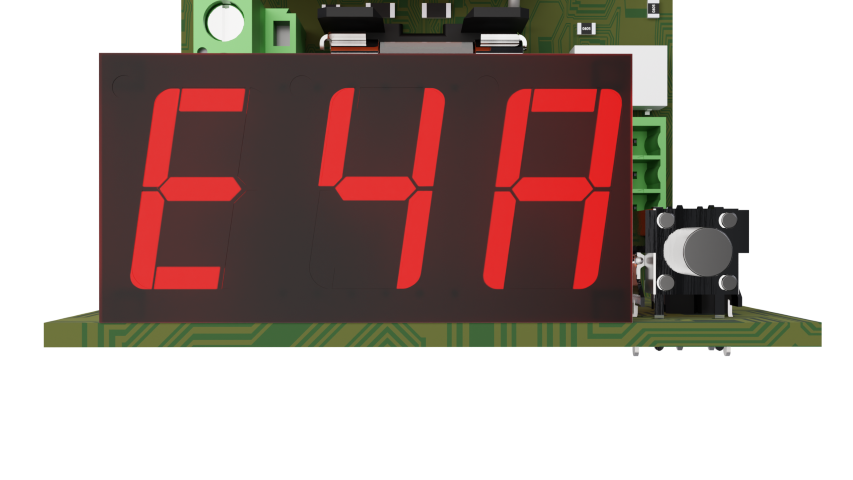

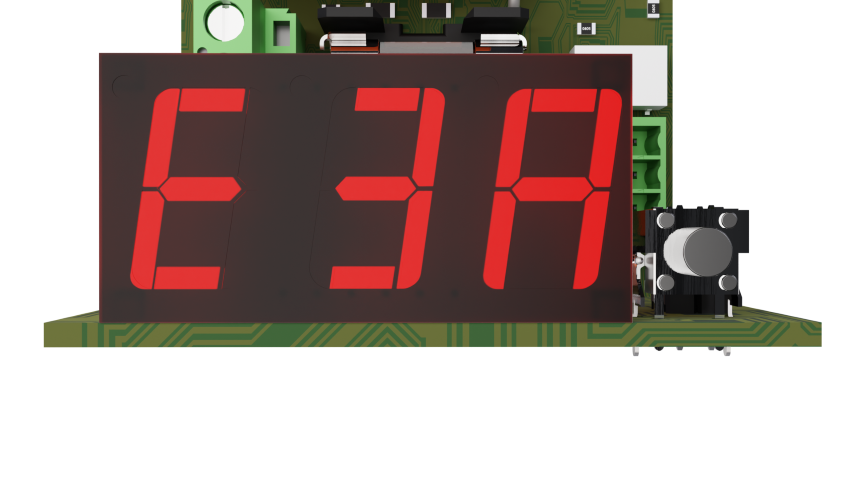

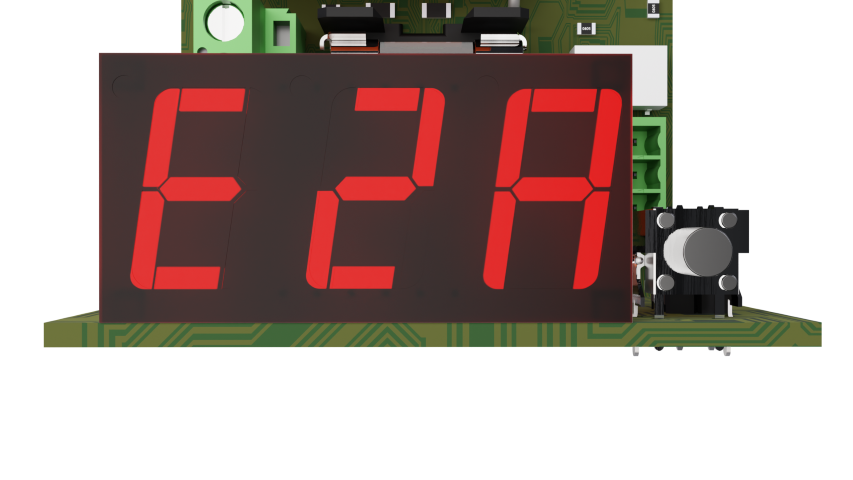

Jos kuormituksen lähtöjännite on hyväksytyn alueen ulkopuolella, näyttö ilmaisee yhden neljästä vaihtoehdosta:

E1A

E2A

E3A

E4a

Jos useita kuormalähtöjä epäonnistuu, virheet näkyvät yksi kerrallaan, sarjaan.

Silmukan testi

* Irrota ainakin yksi johtimista levyn kuormitusulostulosta ja mittaa silmukan vastus (esim. 3,3 kΩ) ja vertaa sitten taulukkoon.

* Poikkeaako arvo suuresti, tarkista hälytyslaitteen napaisuus ja käytettyjen päätypäätyresistanssien toleranssi on hyvä (1% tai parempi).

* Siirrä kuorma, jännitä levy ja mittaa sitten syöttöjännite ja kuormituksen lähtöjännite joutokäynnillä.

* Jos odotettu jännite (tässä tapauksessa 7,74 V 27,3 V: n syöttöjännitteellä) ei vastaa vastusten lukumäärää, syy voi olla yhteensopimaton hälytyslaite, joka on kytkettävä diodiin sarjaan, jotta se ei vaikuta impedanssiin levossa.

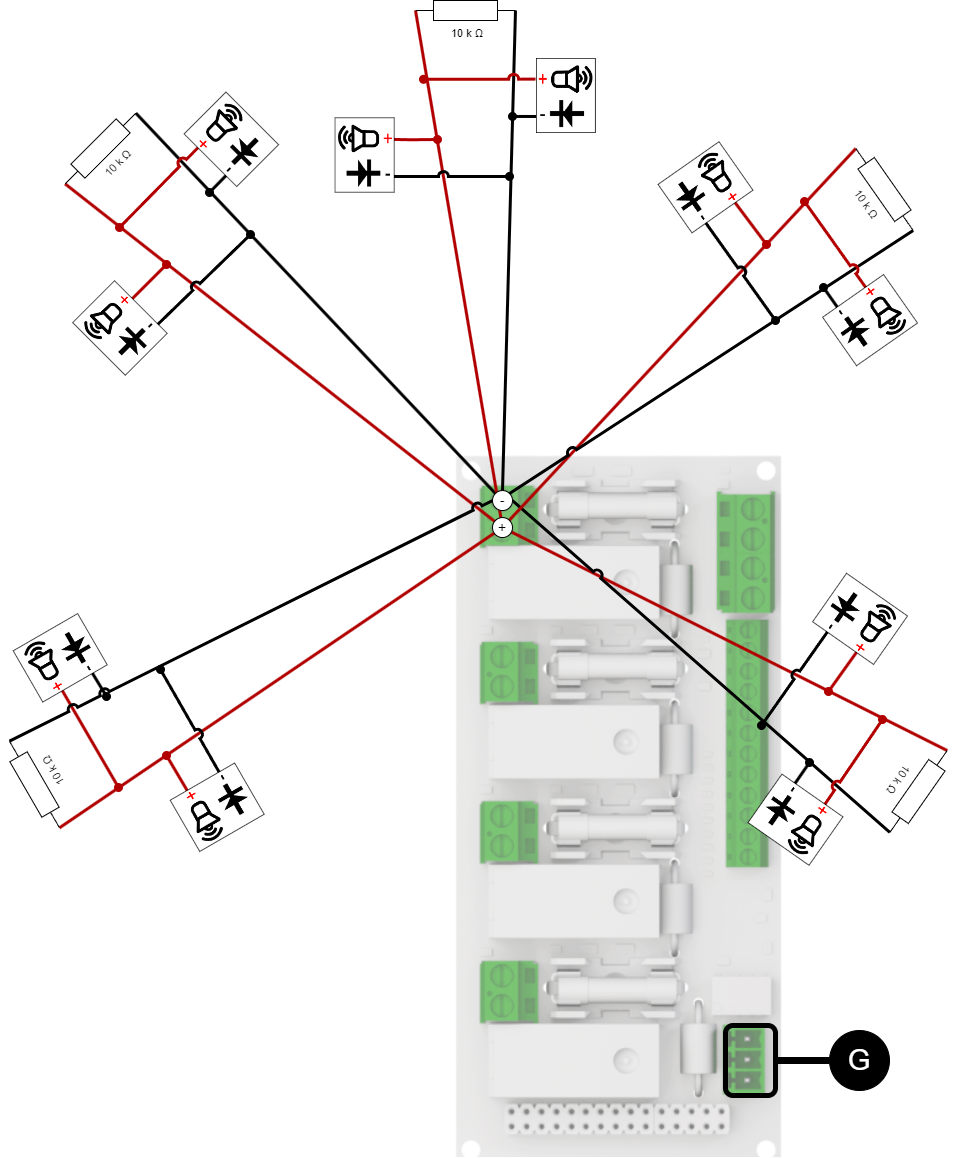

[1] Jokaisessa ulostulossa voi istua enintään viisi päätypäätevastuksen silmukkaa.
