Montering
Kortet kan komme montert i batteribackup fra fabrikk, i eget kabinett eller sendes som løst kort.
Viktig
Kortet må kalibrert før bruk.

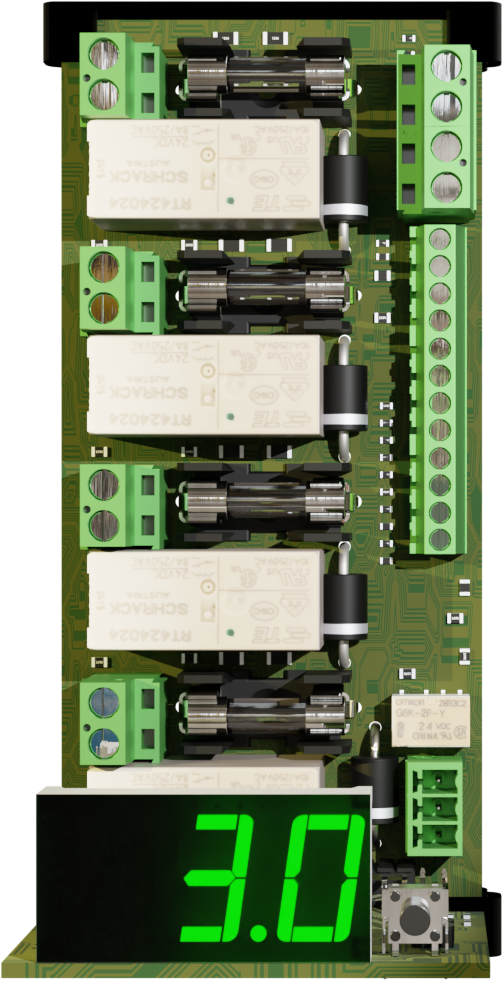

Fire module 4 outputs i S
Brannmodul 4 utganger leveres montert i S-kapsling, klar for montering.

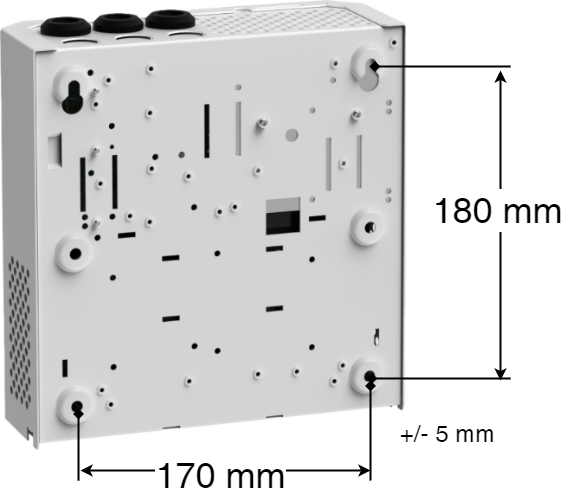

Montering på vegg
Avstand mellom skruehode og vegg bør være 1,5–2 mm. La det helst være 100 mm luftspalte rundt enheten.

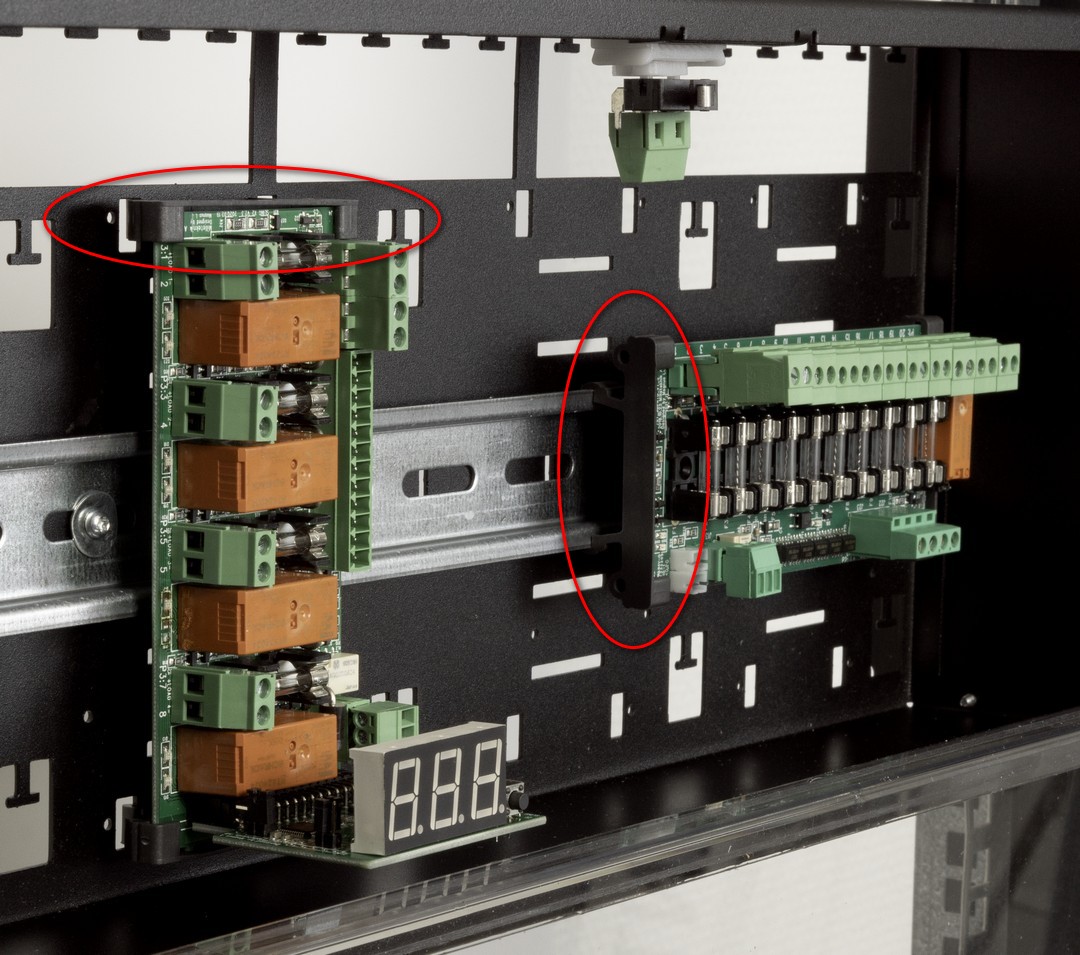

Installasjon av valgfrie kort med plastavstandsstykker i FLX M eller FLX L
Notat
Kortet som er avbildet er i større formfaktor. Det er flere kort i denne formfaktoren, men de monteres på samme måte. Dette betyr at kortet på bildet kan være forskjellig fra kortet du skal montere.
Klikk kortet inn i platen under.

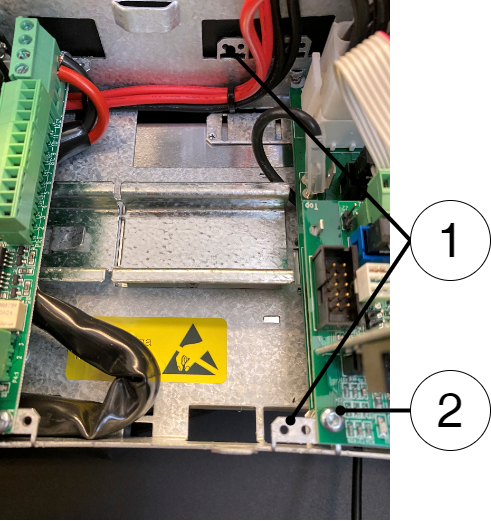

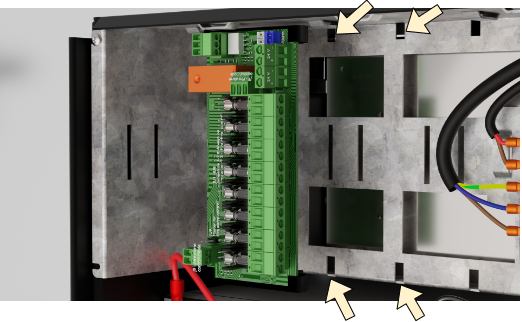

Montering av valgfrie kort på metallplater i FLX M eller FLX L
Notat
Kortet som er avbildet er i større formfaktor. Det er flere kort i denne formfaktoren, men de monteres på samme måte. Dette betyr at kortet på bildet kan være forskjellig fra kortet du skal montere.
Start med å felle ned platen i batteribackupen som kortet skal sitte i, se bilde.
Skru platen med den medfølgende skruen, hvis en skrue mangler bruk en plateskrue (2,9 x 6,5), før du kobler til, (for å unngå kortslutning).
Brett ned "ørene" og skru kortet.
Installasjon av valgfrie kort i 19 rack module holder
Fest kortet i en hvilken som helst posisjon (1-4, ac, avhengig av formfaktoren/størrelsen på kortet).
 |

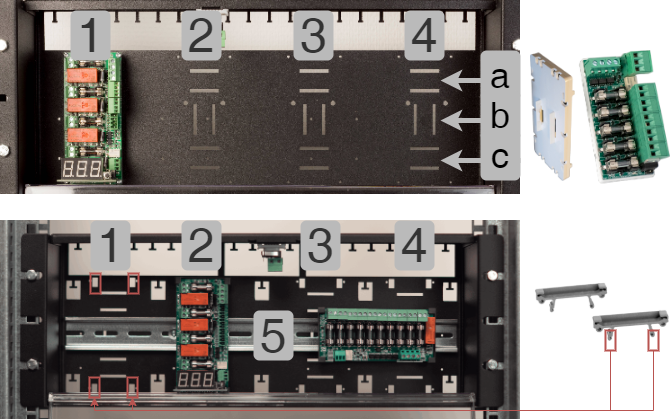

Posisjoner for opsjonskort i 19 rack module holder
Antall spor for kretskort med større formfaktor: 4 stk - merket 1-4 på bildet.
Antall plasser for kretskort i den mindre formfaktoren (L-modul): 12 stk - merket ac på bildet. Imidlertid er 8 (horisontale) valgfrie kort tilgjengelig på det meste (a, c), da de midtre sporene (b) er tilpasset vertikale kort.
Notat
Det er installatørens ansvar å vurdere kabelføring og kabellengder ved montering av kretskort.
Øverst til høyre er et kort i den mindre formfaktoren, for sete ac.
Nederst til høyre er plastendestykker for kort med større formfaktor. Disse kan sitte i spor 1-4 eller (5) DIN-skinne.
Forbindelse
De følgende sidene beskriver kortet, hvordan det kobles til, og andre tilkoblinger og konfigurasjoner.

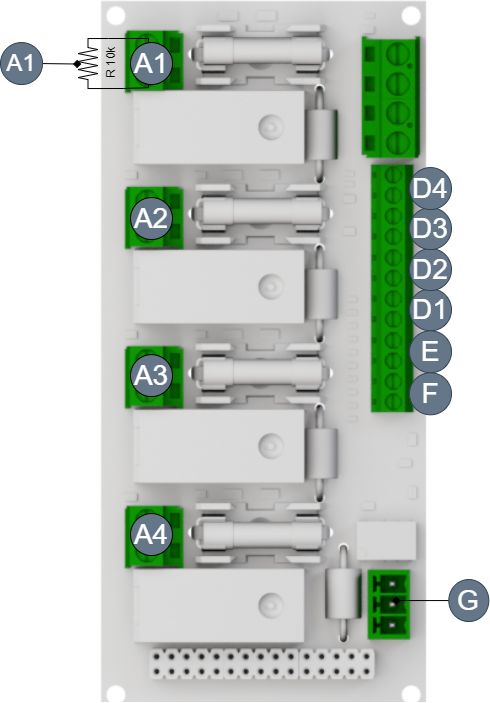

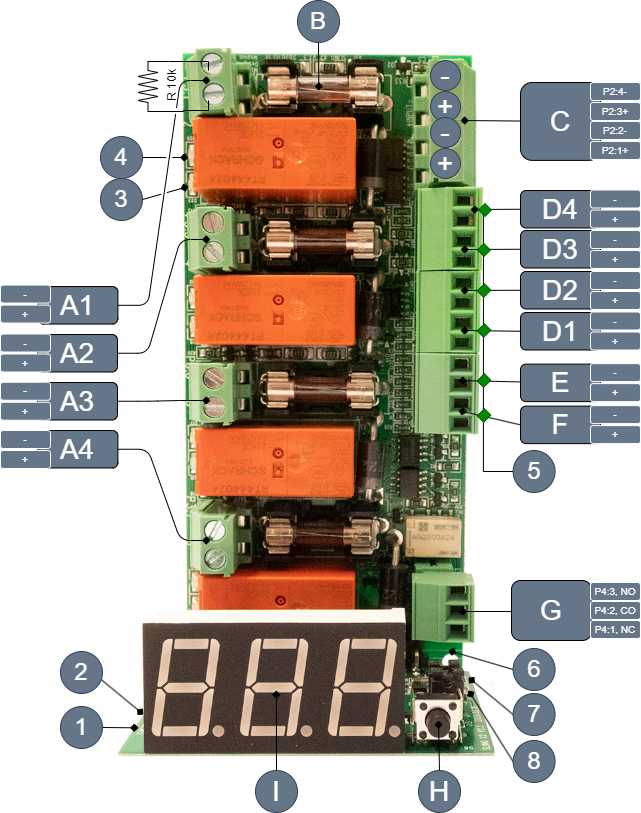

Kort beskrivelse Brannmodul 4 utganger
På bildet | På kretskortet | Forklaring |
|---|---|---|
B | F2, F3, F4, F6 | Lastsikringer |
C | +INPUT- | Inngang 24 V (dobbel inngang). Forsyningsspenningen. P2:1, P2:3= + (pluss). P2:2, P2:4= - (minus). |
D 1-4 | D 1-4 plus D 1-4 minus | Koblingsstyresignal for individuell styring, se Eksempel på tilkobling 2 - Negativ logikk individuell kontroll, Eksempel på kobling 3 - Positiv logikk - felles kontroll, Eksempel på tilkobling 4 - Positiv logikk individuell kontroll + (pluss mot skjerm). - (minus). |
E | +E- | Aktiver alle alarmenhetens utganger på A 1-4. Inngang E er ikke aktivert (fabrikkinnstilling). Inngangen aktiveres ved å bygge bro over J13 + (pluss mot skjerm). - (minus). |
EN 1-4 | (R10K motstand) A 1 - 4 pluss, (i tilfelle alarm) A 1 - 4 minus, (i tilfelle alarm) | Koble alarmenheten på sløyfen. På hver utgang er en 10 k Ω motstand montert. Fjern dette når du slår på alarmenheten Eksempelskisse på tilkobling av sløyfer Pluss utgang på brettet er polaritet i tilfelle alarm, (tvert imot, i sensormodus). |
F | +F- | Aktiver alle alarmutganger på A 1-4. 24 V-inngang fra alarmsenteret aktiverer alle utganger. P1:1= + (pluss). P1:2= - (minus). |
G | P4:1-3 | Alarmutgang i tilfelle sløyfefeil. P4:1 = NC P4:2 = CO P4:3 = NO |
H | S6 | Trykknapp |
I | J3 | Vise |
På bildet | På kretskortet | Forklaring |
|---|---|---|
1 | J21 | Ved jumper vil ikke utgang 1 og utgang 2 vise kalibrerings- eller impedansfeil. |
2 | J16 | Ikke hoppet: Negativ logikk, (fabrikkinnstilling). Brokoblet: Positiv logikk. |
3 | D13, D16, D19, D23 | Lyser med solid grønt lys når alle løkkene er ok. Blinker grønt når alarmen styres via (alarmkontroll) inngang D 4 - 1 |
4 | D15, D17, D18, D20 | Lyser med fast rødt lys i tilfelle sløyfefeil. Blinker rødt hvis en sikring er ødelagt når alarmen styres via (alarmkontroll) inngang D 4 - 1, E og F. |
5 | D32-37 | Lyser med fast grønt lys hvis 24 V er koblet til inngangen D4-1, E, F. |
6 | D12 | Lyser med et fast grønt lys når alt er i orden, er det av, aktiveres alarmreleet. |
7 | J14 | Ikke fyldig: Deaktiver inngang D 1-4 (fabrikkinnstilling). Jumper: Aktiver inngang D 1-4 |
8 | J13 | "Brannmannskontroll" Brukes for å aktivere inngang P1:3-4 (E). Leveres uten bro = ikke aktivert inngang, (jumper aktiverer denne inngangen). |
Tilkobling av brannmodul 4 utganger til batteribackup
Brannmodul 4 utganger skal kobles til hovedkortet (på total alarmutgang) i batteribackupen.
Hovedkort, PRO1 | - | Fire module 4 outputs |
Alarm: J15 | Kobler til | Alarmutgang CO/NC |
Last: Last utgang 1 | Kobler til | IN 24 V |
Hovedkort: PRO2 eller PRO2 V3 | Fire module 4 outputs | |
Alarm: J7 | Kobler til | Alarmutgang CO/NC |
Last: Last utgang 1 | Kobler til | IN 24 V |
Hovedkort: PRO3 | Fire module 4 outputs | |
Alarm: J10 | Kobler til | Alarmutgang CO/NC |
Last: Last utgang 1 | Kobler til | IN 24 V |
Tilkobling av strømforsyning fra batteribackup til opsjonskort
Inngangsspenningen på valgfrie kort er koblet til en hvilken som helst inngangsinngang for forsyningsspenning (INPUT).
Kortet må strømforsynes med 24 V DC.
Kortet har doble innganger for enkel brobygging hvis batteribackupen har flere valgfrie kort installert.
P2:1,3 | +/- Pluss vs skjerm. |
 | |
Tilkobling av last på brannmodul 4 utganger
Tilkobling av alarmenheter til brannmodul 4 utganger gjøres ved A, se Kort beskrivelse Brannmodul 4 utganger
Obs
Maksimal belastning er 2 A per belastningsutgang (F2A er montert fra fabrikk) og kortets totale belastning må ikke overstige 8 A.
Koble lastkabling til A.
Koble alarmenheten på sløyfen. På hver utgang er en (10 k Ω) motstand montert. Fjern dette når du slår på alarmenheten Eksempelskisse på tilkobling av sløyfer. Minst en[1] (10 k Ω) motstander må sitte på enden av hver undersløyfe for å sikre overvåking av undersløyfen. Flere underløkker kan settes, se Eksempelskisse på tilkobling av sløyfer.
Tilkobling av styrespenning til alarmapparatet kobles til D, E og F (D1-4). E er deaktivert som standard.
Alarmutgang for alarmer fra sløyfe er koblet til G.
Først da kan batteribackup settes i drift. Se håndboken for batteribackup.
Forklaring |
|---|
D4 styrer A1 |
D3 styrer A2 |
D2 styrer A3 |
D1 styrer A4 |
F styrer A1-A4 (selv om E er aktiv). |
Alarmprioritet
Hvis flere kilder er alarmerende, er prioriteringen denne:
Brann. På skjermen AL.L

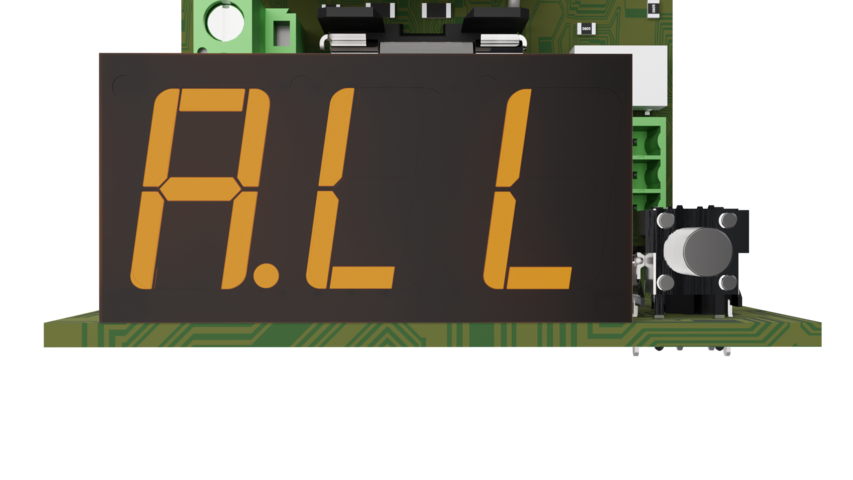

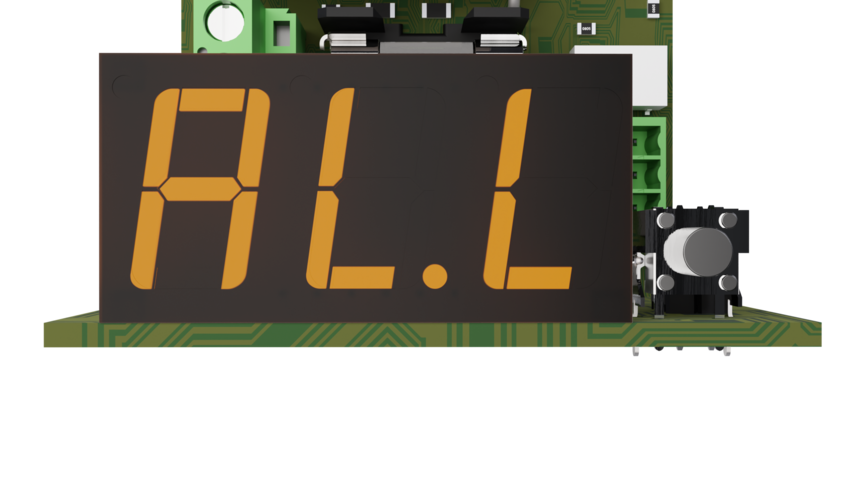

Aktiver alle. På skjermen A.LL

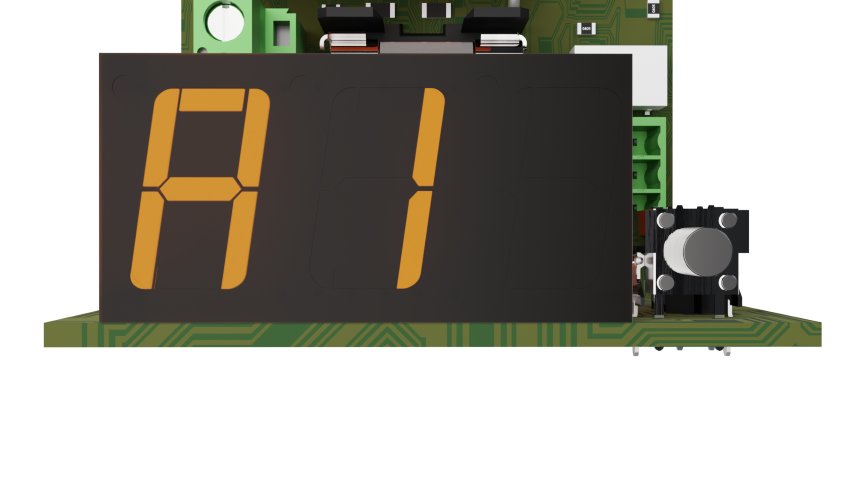

Individuell inngang. På displayet A1, A2, A3 eller A4.
Negativ og positiv logikk - oversikt over eksempler på sammenheng

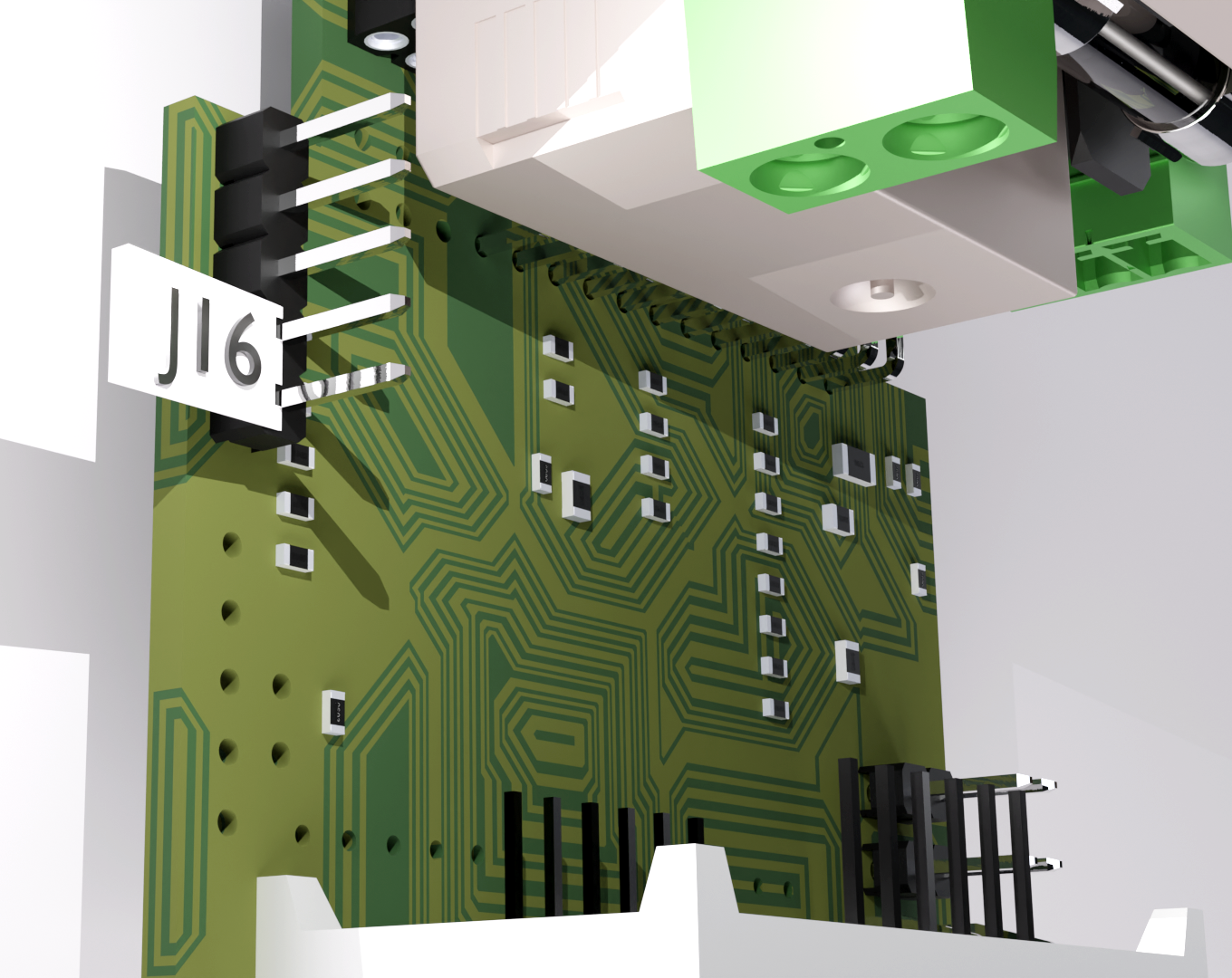

Alarminnstillinger: negativ og positiv logikk
Notat
Kortet er satt til negativ logikk fra fabrikken og J16 er ubygd.
Brettet må kobles til J16 for positiv logikk.
Negativ logikk = Aktiverer alarmenhetsutganger når styrespenningen forsvinner, (0 V). J16 ikke brokoblet, fabrikkinnstilling
Positiv logikk = Aktiverer alarmenhetens utganger når kontrollspenningen gir 24 V. J16 bygg glad. Alarminngangene (D1-4, E, F), drives ikke fra kortet. 24 V til alarminngangene kan leveres av ekstern 24 V eller fra 24 V-terminalen +INPUT-
J16 er ikke bygget fra fabrikken.
Viktig
Grønn = lukket genser.

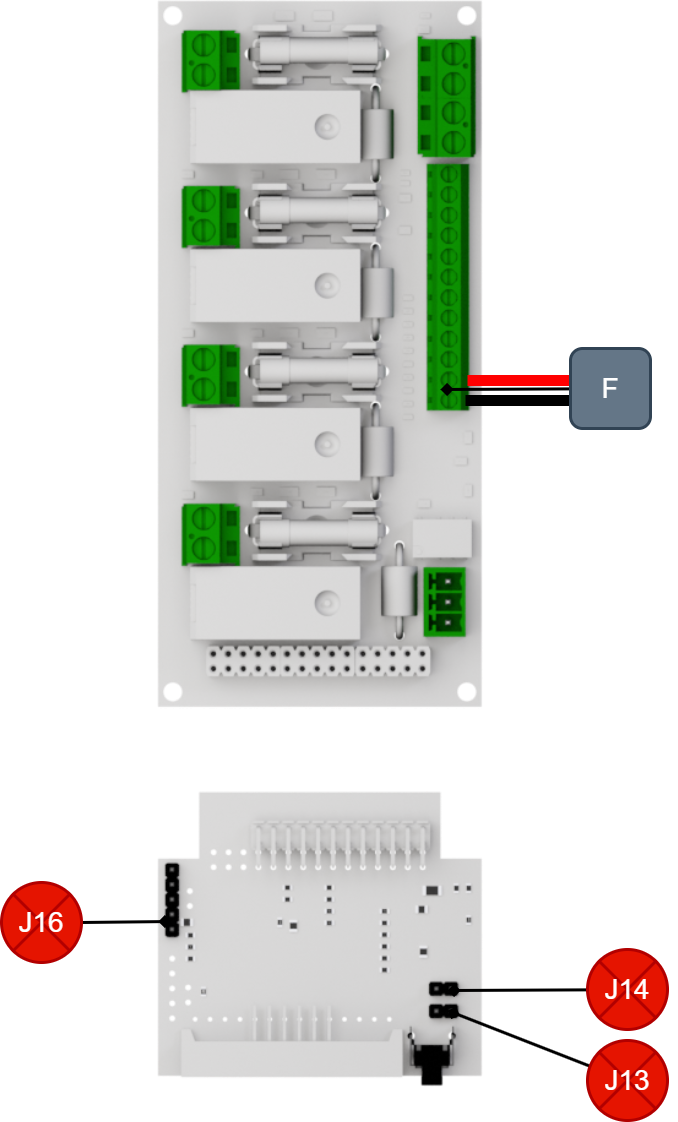

Eksempel på tilkobling 1 - Negativ logikk felleskontroll, fabrikkinnstilling.
På kretskortet | Forklaring |
|---|---|
J16 | Ikke brokoblet |
J14 | Ikke brokoblet |
J13 | Ikke fyldig, inngang E brukes ikke. |
På kretskortet | Forklaring | 24 V DC | 0 V DC |
|---|---|---|---|
F | +/- | Normal / overvåkingsmodus | Brannalarmmodus (aktiverte utganger, A1 - A4). |
Eksempel på tilkobling 2 - Negativ logikk individuell kontroll
På kretskortet | Forklaring |
|---|---|
J16 | Ikke brokoblet |
J14 | Brokoblet |
J13 | Ikke fyldig, inngang E brukes ikke. |
Viktig
Grønn = lukket genser.
På kretskortet | Forklaring | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Normal / overvåkingsmodus | Brannalarmmodus (aktivert utgang A1). |
P1:7-8 | +/- | Normal / overvåkingsmodus | Brannalarmmodus (aktivert utgang A2). |
P1:9-10 | +/- | Normal / overvåkingsmodus | Brannalarmmodus (aktivert utgang A3). |
P1:11-12 | +/- | Normal / overvåkingsmodus | Brannalarmmodus (aktivert utgang A4). |
F | +/- | Normal/overvåkingsmodus | Brannalarmmodus (aktiverte utganger A1-A4). |
Eksempel på kobling 3 - Positiv logikk - felles kontroll
På kretskortet | Forklaring |
|---|---|
J16 | Byggbar, positiv logikk. |
J14 | Uhemmet, vanlig styring. |
J13 | Ikke fyldig, inngang E brukes ikke. |
Viktig
Grønn = lukket genser.
På kretskortet | Forklaring | 24 V DC | 0 V DC |
|---|---|---|---|
F | +/- | Brannalarmmodus (aktiverte utganger) | Normal / overvåkingsmodus |

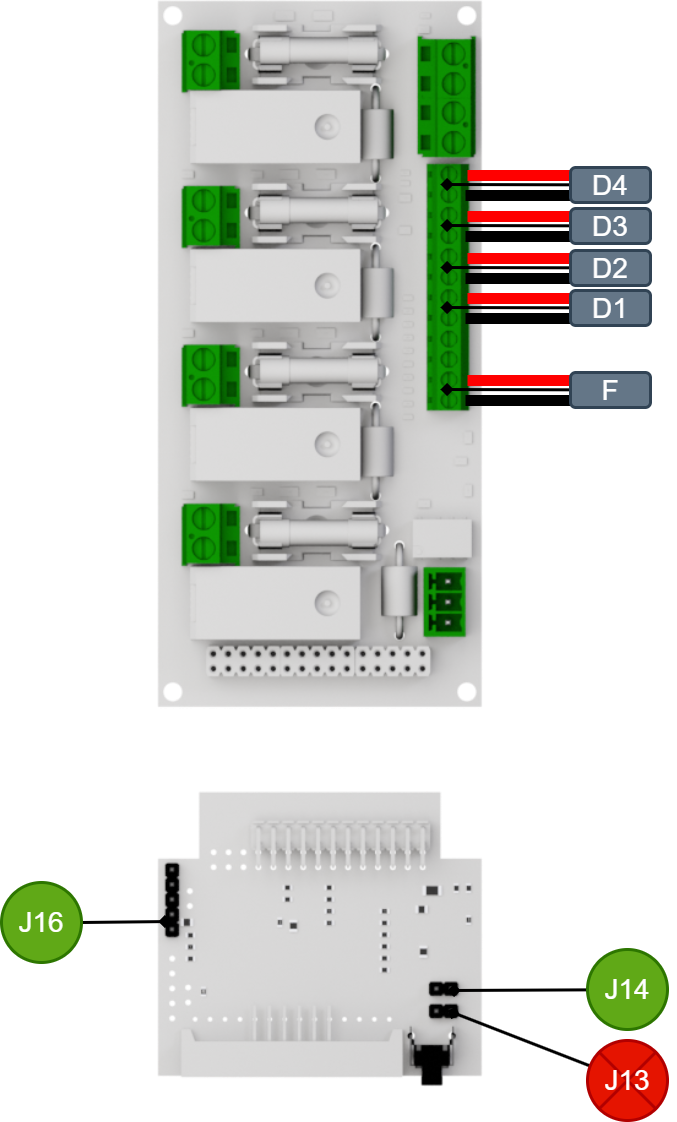

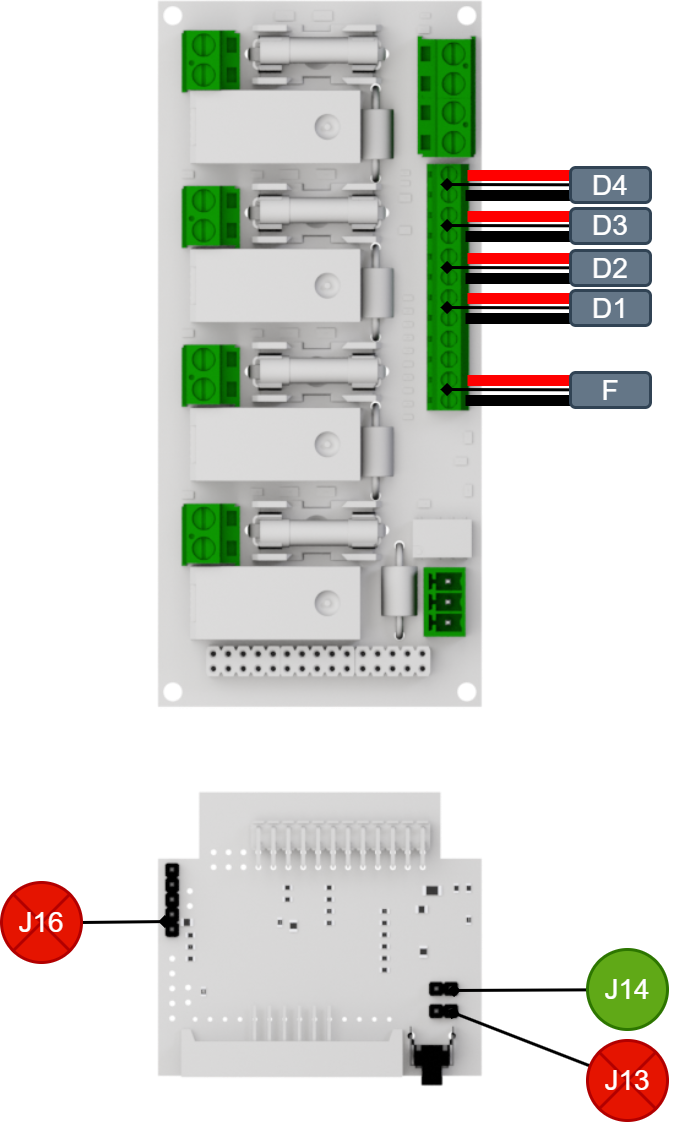

Eksempel på tilkobling 4 - Positiv logikk individuell kontroll
På kretskortet | Forklaring |
|---|---|
J16 | Byggbar, positiv logikk. |
J14 | Byggbar, individuell kontroll. |
J13 | Ikke bygget, ikke brukt. |
Viktig
Grønn = lukket genser.
På kretskortet | Forklaring | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Brannalarmmodus, (aktivert utgang A1). | Normal / overvåkingsmodus |
P1:7-8 | +/- | Brannalarmmodus, (aktivert utgang A2). | Normal / overvåkingsmodus |
P1:9-10 | +/- | Brannalarmmodus, (aktivert utgang A3). | Normal / overvåkingsmodus |
P1:11-12 | +/- | Brannalarmmodus, (aktivert utgang A4). | Normal / overvåkingsmodus |
F | +/- | Brannalarmmodus (aktiverte utganger). | Normal/overvåkingsmodus. |
Alarminnstillinger: negativ og positiv logikk
Notat
Kortet er satt til negativ logikk fra fabrikken og J16 er ubygd.
Brettet må kobles til J16 for positiv logikk.
Negativ logikk = Aktiverer alarmenhetsutganger når styrespenningen forsvinner, (0 V). J16 ikke brokoblet, fabrikkinnstilling
Positiv logikk = Aktiverer alarmenhetens utganger når kontrollspenningen gir 24 V. J16 bygg glad. Alarminngangene (D1-4, E, F), drives ikke fra kortet. 24 V til alarminngangene kan leveres av ekstern 24 V eller fra 24 V-terminalen +INPUT-
J16 er ikke bygget fra fabrikken.
Tilkobling av alarminnstillinger ved negativ logikk
Kun felleskontroll. Kontroll på P1:1-2. J16, J14 og J13 skal være ubrokoblet.
Individuell kontroll: J14 buggy. Kontroller via D1, D2, D3 og D4
Aktiver inngang E*
Fjern jumper ved 7 (J13) for å aktivere inngang 3-4.
*Brannmannskontroll
Tilkobling av alarminnstillinger ved positiv logikk
Felles kontroll: Jumper 2 på J16. Styring via P1:3-4.
Individuell kontroll: J16 og J14 brokoblet. Styres via P1:5-6, 7-8, 9-10 og 11-12.
Konstante eller pulserende alarmutganger
Type alarm velges ved programmering av kortet Se:Programmering av alarmtype etter alarmutgang
Tilkobling av brannmannkontroll
Notat
Brannmannskontroll kan også kalles summeringskontroll.
Inngang E er ikke aktivert (fabrikkinnstilling). Inngangen aktiveres ved å bygge bro over J13
På E og F tilkoblet brannmannskontroll.
Negativ logikk: 24 V på begge innganger i normal drift aktiverer 0 V alarmenhetens utgang.
Positiv logikk: 0 V på begge innganger i normal drift, 24 V aktiverer alarmenhetsutgang.
Tilkobling av alarmenheter
Hver utgang kan ha opptil fem overvåkede (stjernenettverk) alarmsløyfer/alarmenheter.
Dette betyr at hver utgang kan gi en generell alarm når noe er galt, men systemet kan ikke spesifisere nøyaktig hvilken av de opptil fem sløyfene som er koblet til samme utgang som forårsaker feilen. Alarmen indikerer med andre ord et problem på den spesifikke utgangen, men identifiserer ikke hvilken spesifikk sløyfe innenfor den utgangen som har feilen

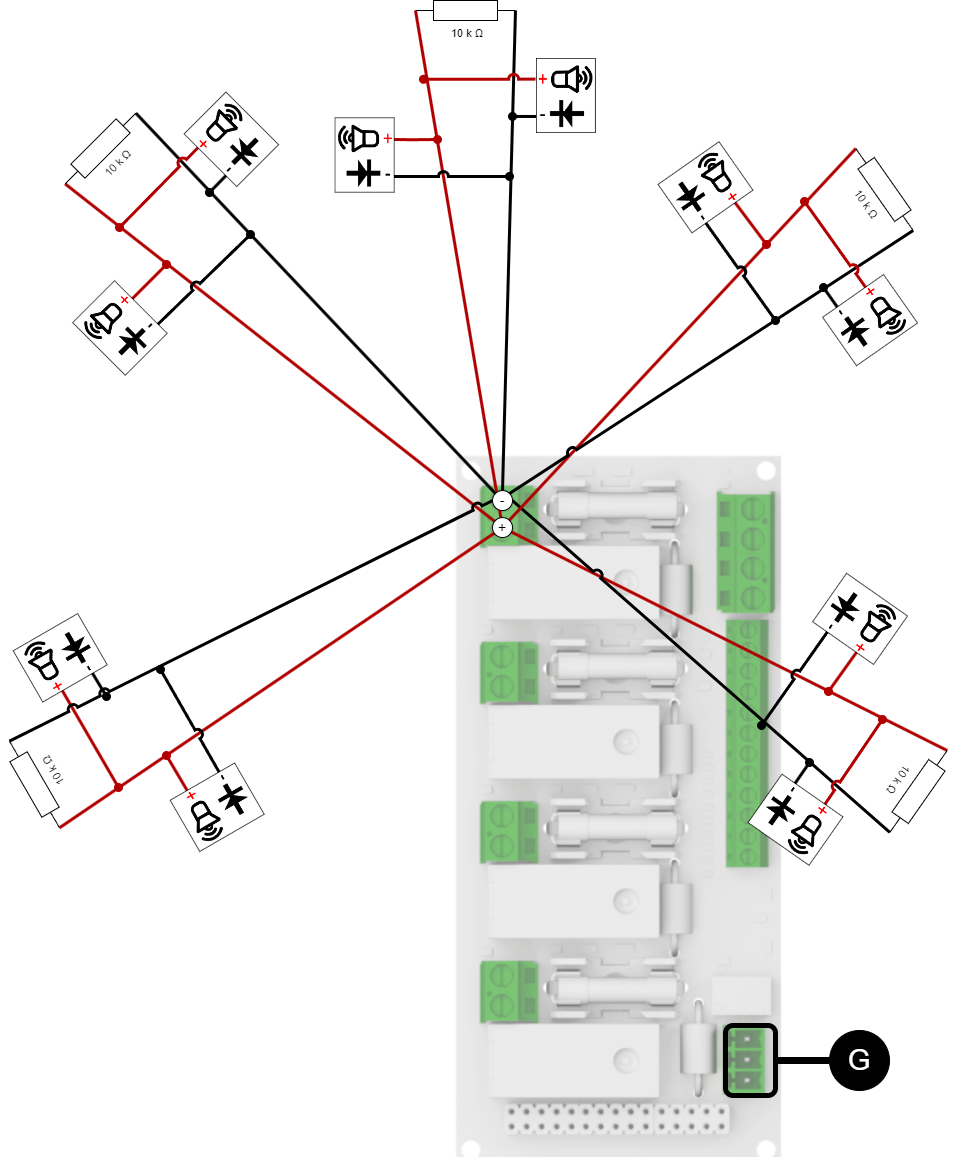

Eksempelskisse på tilkobling av sløyfer
Hver utgang (A1-A4) kan ha opptil fem overvåkede sløyfer. For å overvåke hver sløyfe, er det nødvendig å montere en motstand på enden av sløyfen. Ved avbrudd eller kortslutning indikerer lastutgangsindikasjonsdioden, alarm på alarmutgangen, (P 4:1-3) og vises på displayet
20 stykker 10k ohm motstander inkludert. En motstand må monteres i enden av hver sløyfe.
Obs
Hver enkelt subsløyfe mottar IKKE en unik alarm.
Hver enkelt undersløyfe på en utgang mottar IKKE en unik alarm.
Hver enkelt alarmenhet mottar IKKE en unik alarm.
Alarmer indikeres per utgang og totalalarmer er gitt.
Hver alarmenhet skal være utstyrt med eller ha innebygget likeretterdiode.
10k ohm motstand må kobles til på slutten av hver partiell sløyfe.
 |
Utgang | Sløyfe | Alarm på sløyfe | Alarm på utgang | Alarm vises på displayet? | Alarm på utgang |
|---|---|---|---|---|---|
1 | 1 | Nei | Ja | Ja (E1A, E1-E1O.) | G |
2 | Og | ||||
3 | Nei | ||||
4 | Nei | ||||
5 | Nei |
Kalibrering og programmering
Viktig
Kortet må kalibreres før bruk.
For å kalibrere brettet må alle sløyfer være korrekt koblet til lastutgangene. Når kortet startes for første gang er det ikke kalibrert, nederst til høyre i displayet blinker en oransje prikk.

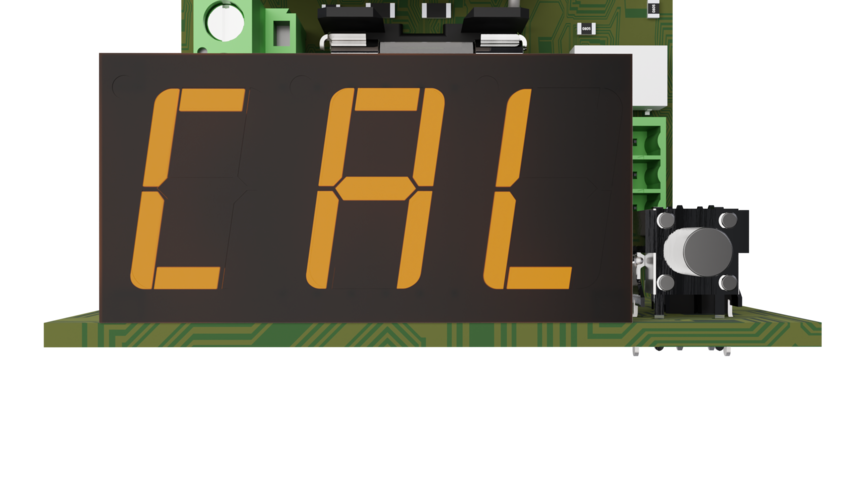

For å kalibrere:
Sjekk at prikken nederst til høyre på skjermen blinker oransje.
Trykk på knappen ved siden av skjermen og hold den inne i 5 sekunder til cAL vises på skjermen.
Slipp knappen. Kortet gjør nå målinger på alle tilkoblede sløyfer og lagrer verdiene.
Når prikken nederst til høyre på skjermen blinker grønt, er konfigurasjonen fullført.
Notat
Rekalibrering? Gjør trinn 2-4.

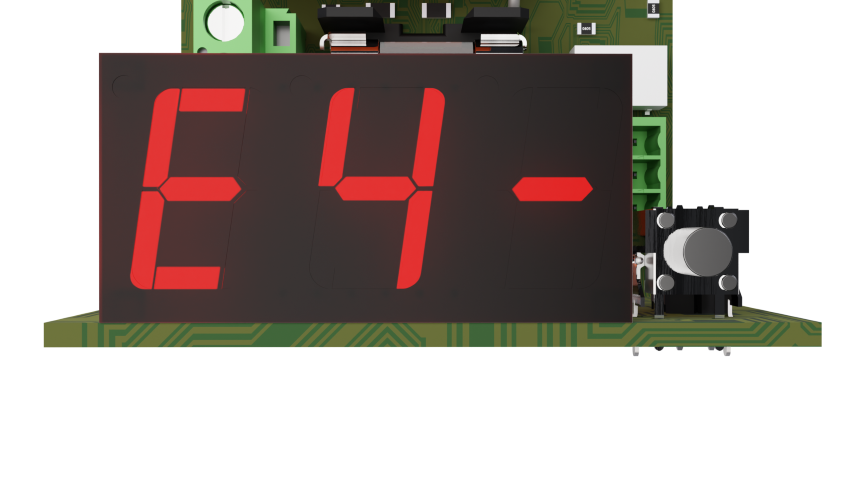

Hvis E1, E2, E3 eller E4 vises under kalibrering, må du kontrollere at 10kΩ motstander er riktig tilkoblet.
Alarmenheten må ha en likeretterdiode.
Viktig
Ved alarmkontroll Axx er det ikke mulig å starte kalibrering. Slå av alarmkontrollen for å kalibrere
Tilbakestille innstillinger
Gjør kortet stressfritt.
Hold inne knappen.
Spenningsmodusbrett.

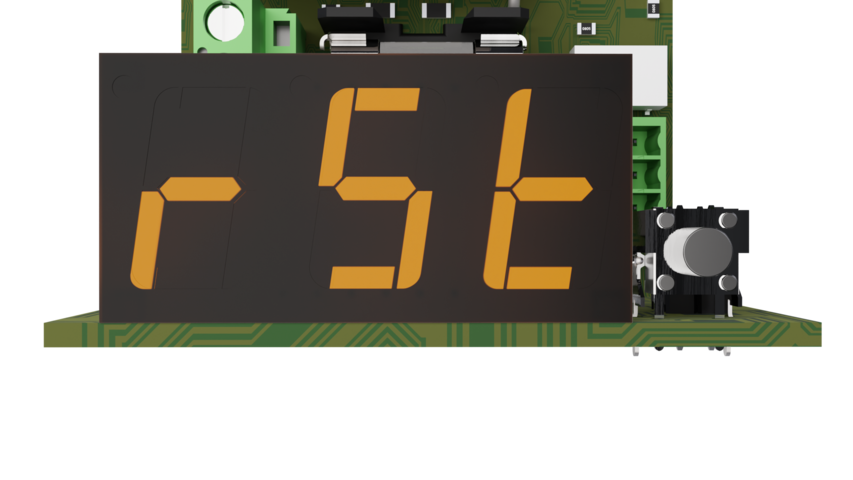

Trykk og hold inne knappen til displayet viser: Rst.
Nederst til høyre blinker prikken oransje.
Kalibrere kortet på nytt.
Programmering av alarmtype etter alarmutgang
Det er mulig å velge fast alarm eller pulserende alarm. Hvis det ikke gjøres noe valg, er alarmtypen fast.
Punktet nederst til høyre på skjermen skal blinke grønt.
Trykk på knappen, men hold ikke knappen nede.

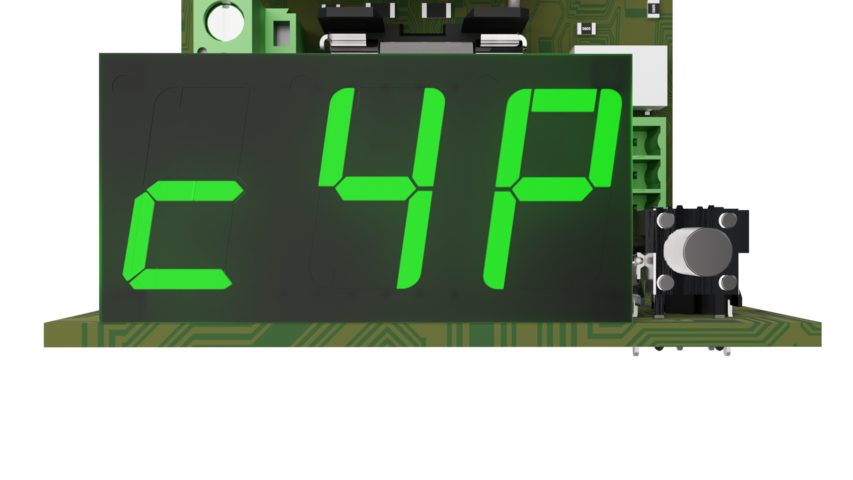

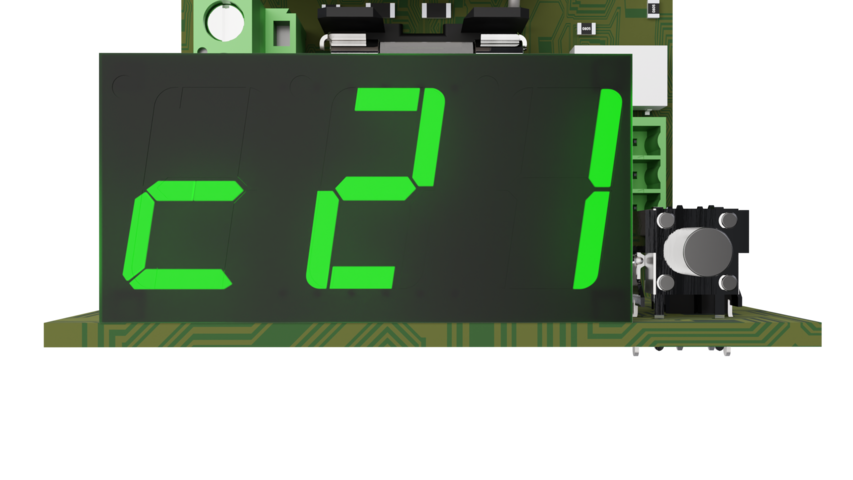

Det står c1 på skjermen og hvor mange motstander som er koblet til den kanalen. Eksempel: Hvis det er 2 motstander koblet til kanal 1, står det c12
Hvis du holder knappen i denne posisjonen i omtrent 5 sekunder, begynner det siste tegnet å blinke P. Den pulserende alarmen er nå aktivert.
[sv]
Trykk kort på knappen eller vent i omtrent fem sekunder, og modusen avsluttes automatisk.
Gjenta prosedyren for hver kanal.
Hva vises på kortets display?
Displayet viser ulike statuser ved tilkobling til brannmodul 4 utganger. Trykk på knappen for å vise ulike statuser og informasjon. Displayet viser informasjon i grønt, advarsler i gult og alarmer i rødt.

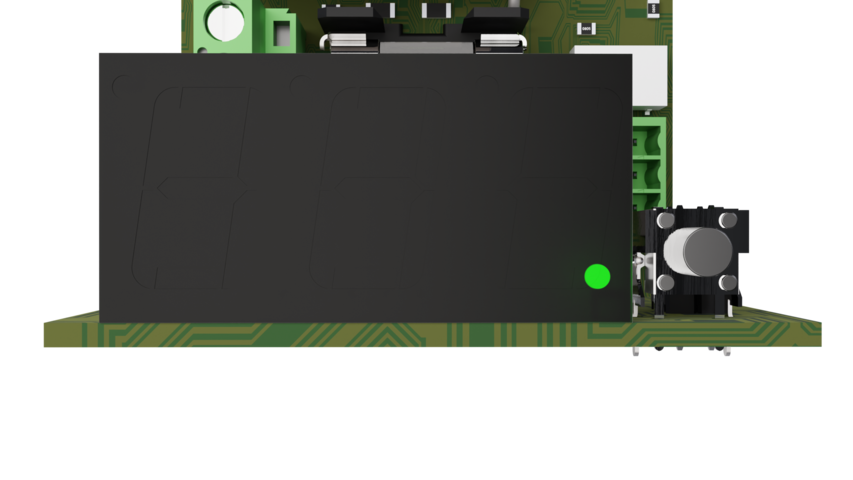

Normal drift: Alle tall er av og en blinkende grønn prikk vises i nedre høyre hjørne.
Trykkknapp: Ved å trykke på knappen vises informasjon.

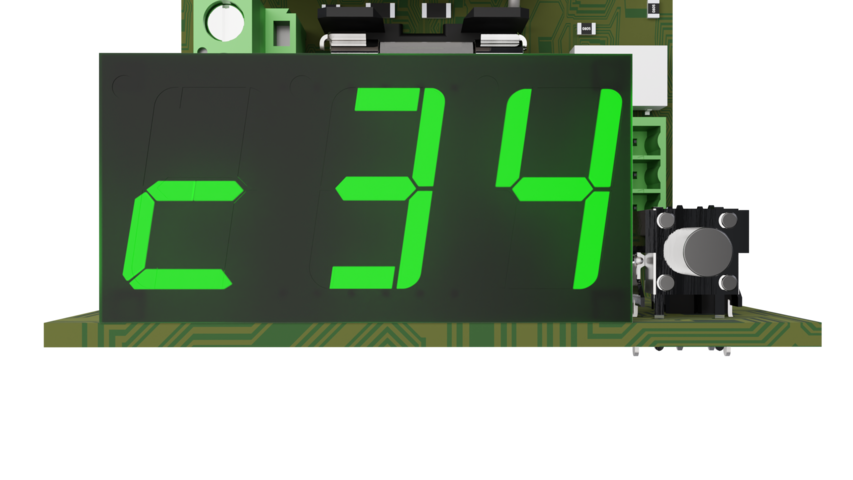

Matrise for visning
Grønn | ||
|---|---|---|
Brev | Lastutgang / kanalnr | Antall løkker |
c (Kanal) | 1-4 | 1-5 |

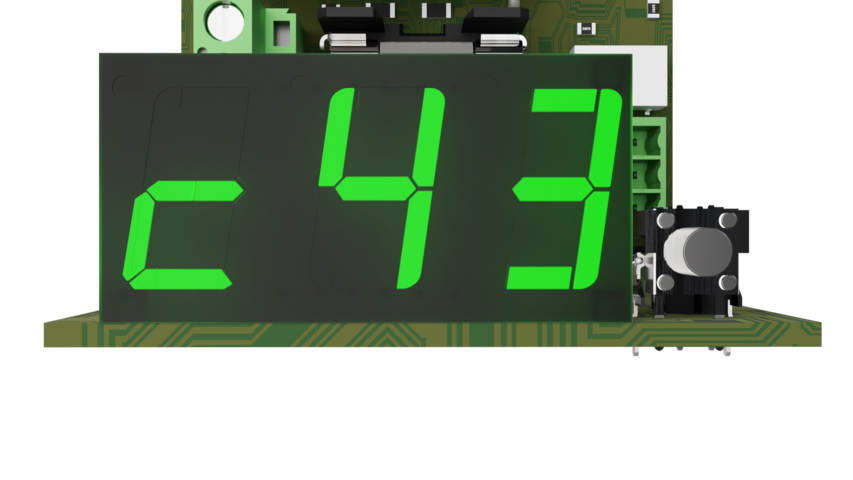

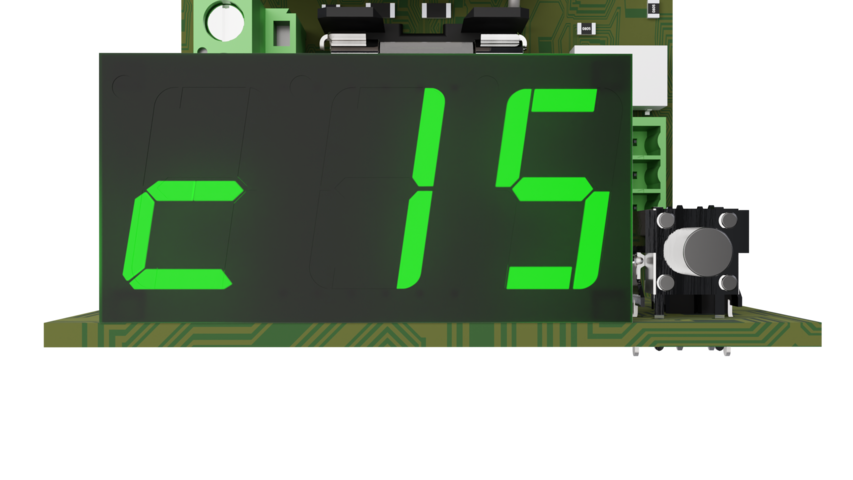

Eksempelvisning vist: C25=Lastutgang 2 har 5 sløyfer tilkoblet. | ||
Oransje (informasjon) | ||
|---|---|---|
Brev | Lastutgang / kanalnr | Tredje tegn |

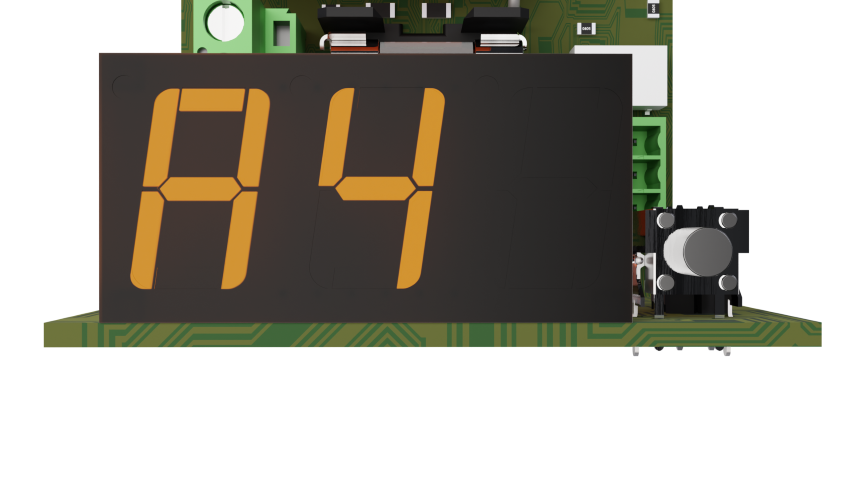

A (aktivert) | 1-4 | Av/ikke vist |

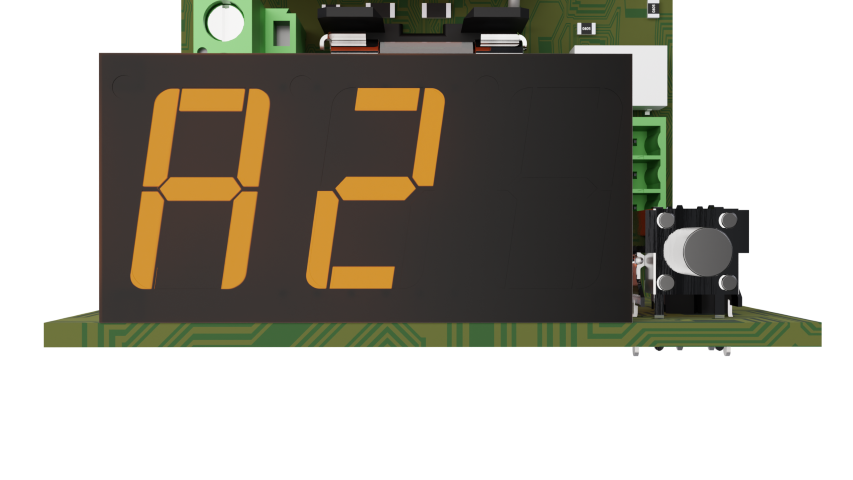

Eksempelvisning vist: A2=Lastutgang 2 aktivert via alarmkontroll. Gul tekst: AL.L alle belastningsutganger aktivert via brannmannskontroll eller A.LL for å aktivere alle don. Det står at A.L.L. begge er aktivert. | ||

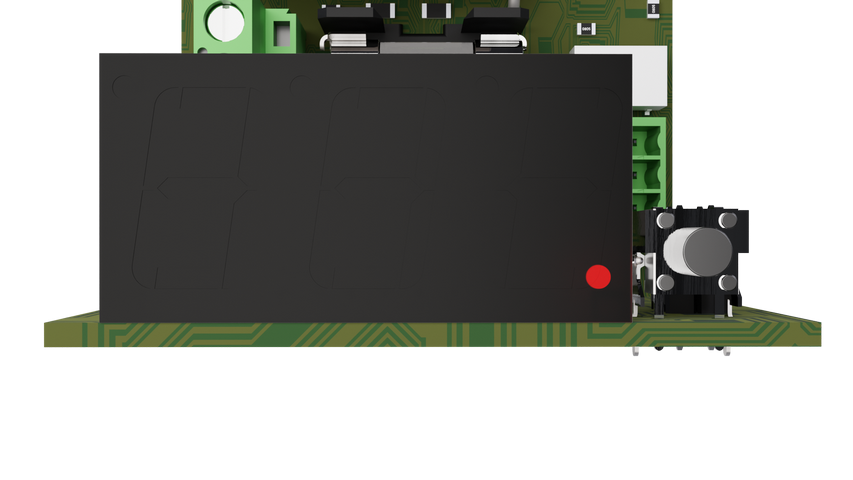

Rødt (varsler og alarmer) | |||
|---|---|---|---|
Brev | Lastutgang / kanalnr | Tredje tegn | Forklaring, tredje tegn |
E (Feil)* | 1-4 | O (Åpen) | Avbrudd* |

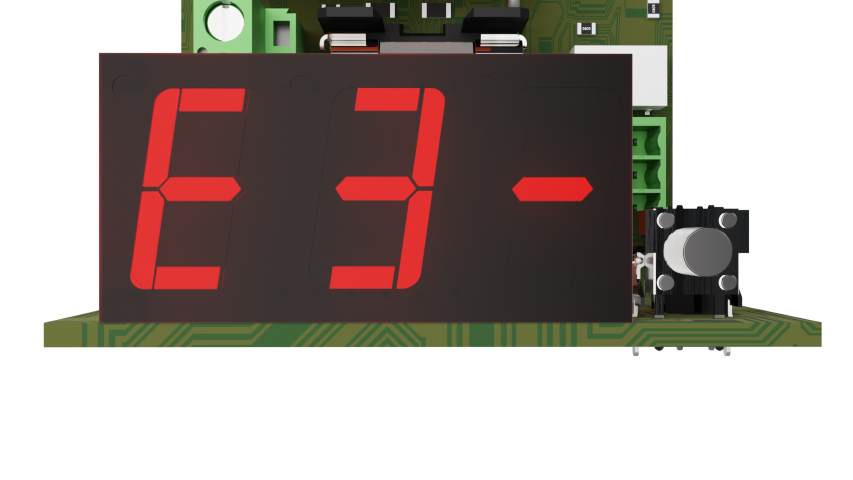

- | Kortslutning | ||
A (Oppmerksomhet) | Impedansfeil | ||
Kalibreringsfeil | |||

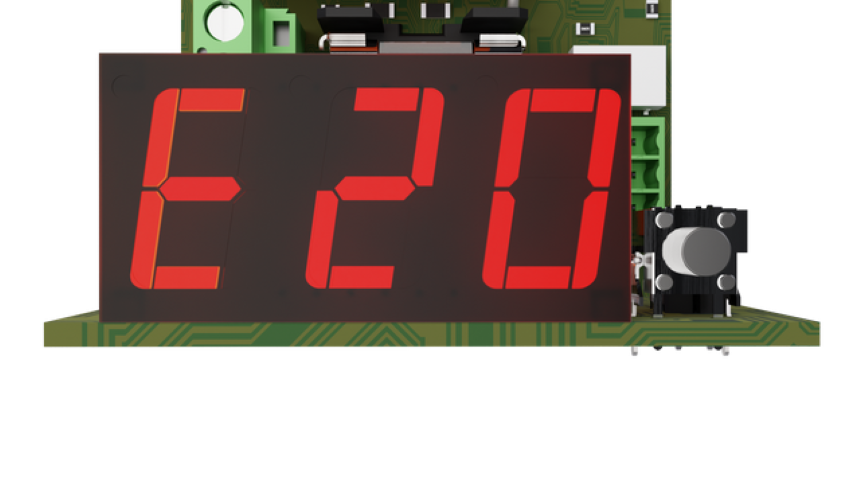

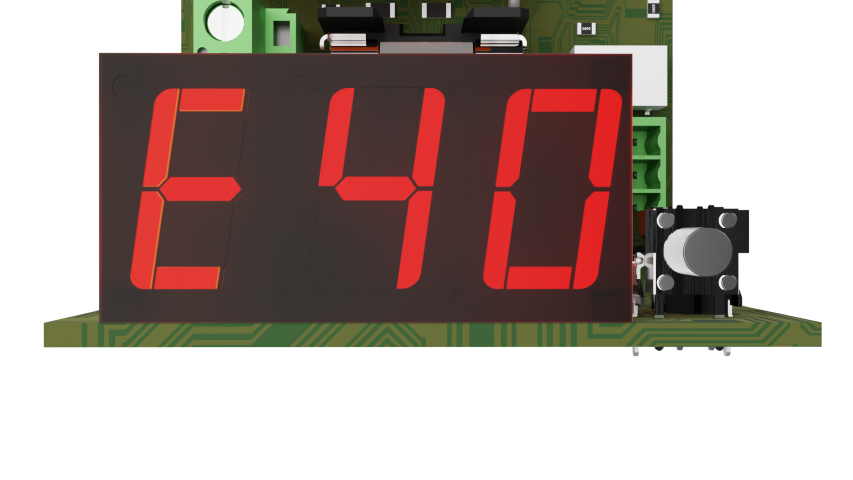

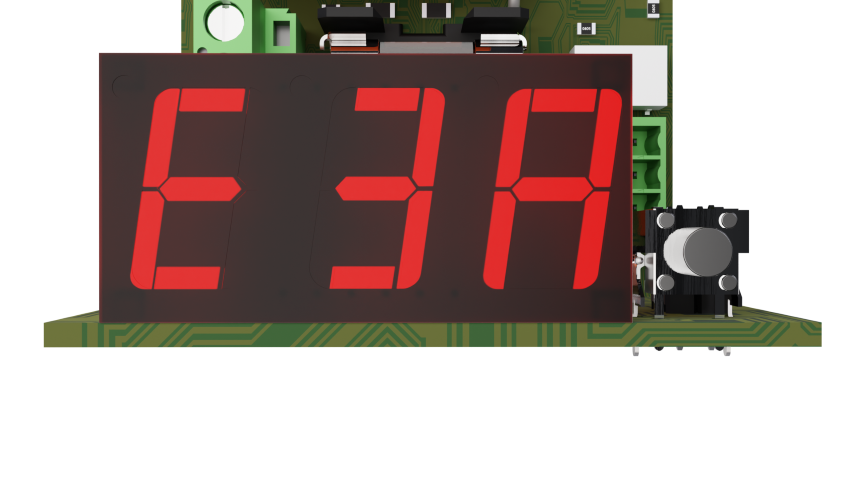

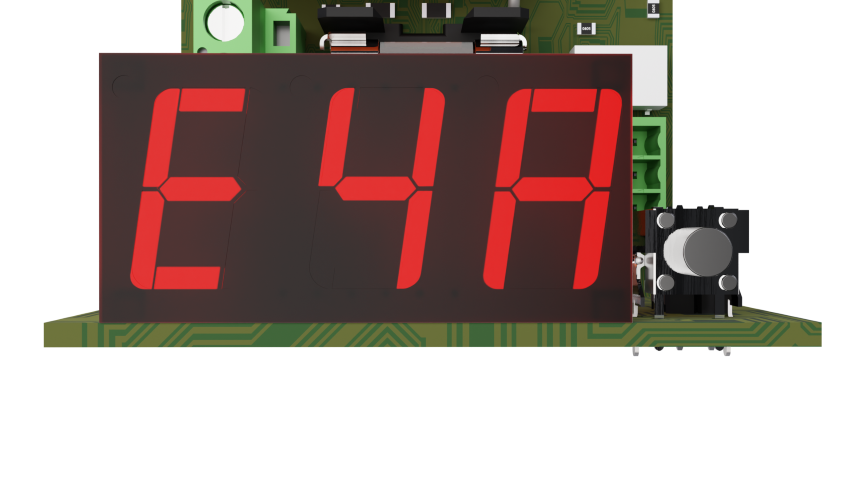

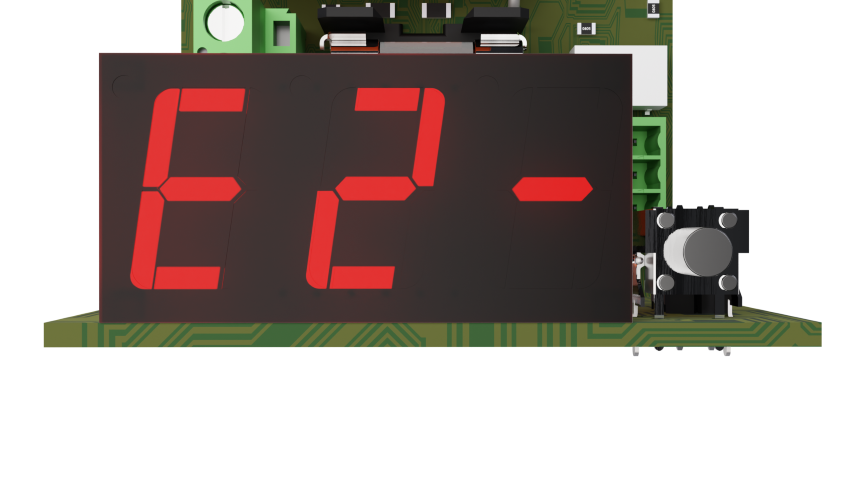

Eksempelvisning vises: E 2 0= avbrudd av belastningsutgang 2. Eksempel på visning vises, tredje tegn: 4 = 4 detekterte løkker. Slokket = feil i kalibrering. Etter aktivert alarm i mer enn 60 sekunder, vil displayet telle ned 300 sekunder (fem minutter). Dette er for å unngå at oppvarmede dioder kan lekke. Alarmer aktiveres ikke i løpet av denne tiden, men brannalarmer kan aktivere disse utgangene. Hvis alarmen er mindre enn 60 sekunder, teller displayet ned 20 sekunder. Nedtellingen vises innen 10 sekunder. I løpet av nedtellingstiden alarmer enheten for sløyfefeil og/eller impedansfeil | |||
Viktig
Forutsetninger er at tilkoblet brannvarslingsapparat har likeretterdiode installert. Lekkasje må være mindre enn 20 µA.
Liste over hva skjermen kan vise
Rad | På skjermen | Forklaring |
|---|---|---|
Annen visningsinformasjon | C18 eller C28 | Hvis enheten er buggy for å ha kanaler 1 og 2 slått av for sløyfealarmer, og motstandene på disse kanalene deretter kobles fra, vises «C1o» og «C2o» ikke i C-menyen som forventet. I stedet vises «c18. «og «c28, henholdsvis. «med grønn tekst. Dette påvirker ikke funksjonaliteten, men bør noteres som en alternativ modus for visning i denne modusen |
1 |  | Feil kanal 1 - avbrudd (0 = Åpen/åpen). |
2 |  | Feil kanal 2 - avbrudd (0 = Åpen/åpen). |
3 |  | Feil kanal 3 - avbrudd (0 = Åpen/åpen). |
4 |  | Feil kanal 4 - avbrudd (0 = Åpen/åpen). |

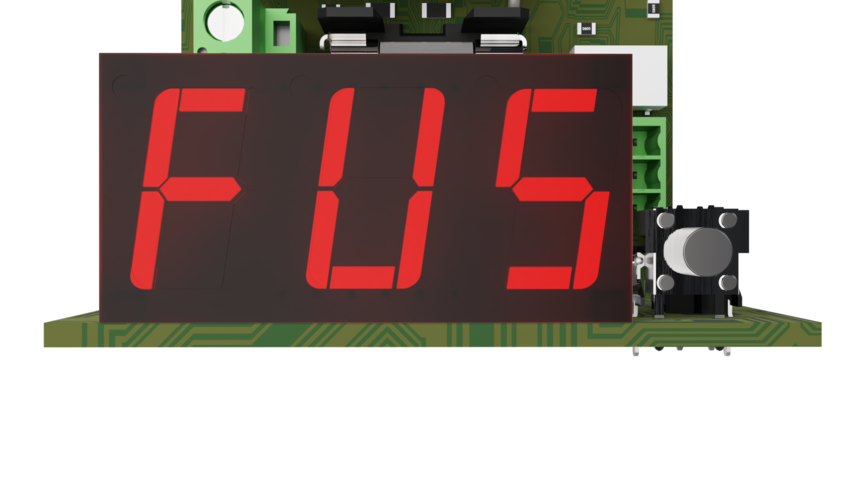

5 |  | Sløyfefeil på sikringen/utløst sikring på hvilken som helst utgang, (A1-A4). Også teksten xx0 kan bety utløst sikring. |
6 |  | Sløyfefeil (Feil) Kanal 1 - kortslutning |
7 |  | Sløyfefeil (Feil) Kanal 2 - kortslutning. |
8 |  | Sløyfefeil (Feil) Kanal 3 - kortslutning. |
9 |  | Sløyfefeil (Feil) Kanal 4 - kortslutning. |
10 |  | Loop Feil Channel 1 - Impedansfeil, (A = Oppmerksomhet). |
11 |  | Loop Feil Channel 2 - Impedansfeil, (A = Oppmerksomhet). |
12 |  | Loop Feil Channel 3 - Impedansfeil, (A = Oppmerksomhet). |
13 |  | Loop Feil Channel 4 - Impedansfeil, (A = Oppmerksomhet). |
14 |  | Information Kanal 1 (med 5 motstander/løkker oppdaget). |
15 |  | Information Kanal 2 (med 1 motstand/sløyfe oppdaget). |
16 |  | Información Kanal 3 (med 4 motstander/løkker oppdaget), |
17 |  | Information Kanal 4 (med 3 motstander/løkker oppdaget). |
18 |  | Pulserende alarm, |
19 |  Pulserende alarm, skjermbrytere. | |
20 |  | Kalibrering. |
21 |  Blinker oransje på ukalibrert system og blinker grønt på kalibrert system. | |
22 |  | Gjenopprett/tilbakestill |
23 | | Grønn blink, hvilemodus. Kalibrert system. Ingen aktive alarmer |
24 |  | Pågående feilvitne. |
25 |  | Alle lastutganger aktivert via brannmannskontroll. E-inngang |
26 |  | Alle lastutganger aktivert. F-inngang |
27 |  | Aktiv alarm på lastutgang A1. |
28 |  | Aktiv alarm på lastutgang A2. |
29 |  | Aktiv alarm på lastutgang A3. |
30 |  | Aktiv alarm på lastutgang A4. |
Kvittering av alarmer vist på displayet
Viktig
Alarmer vises på displayet til de blir kvittert.
Alarmer kvitteres med et kort trykk på knappen.
Notat
Bare alarmvisningen må bekreftes. Alarmrelé er ikke låst, men kommer tilbake så snart feilen er borte (uten kvittering).
Vedlikehold - kretskort
Kretskortet skal installeres i et innemiljø, klasse 1. Kretskortet krever ikke vedlikehold.
CE-merking
På hvert produkt finnes det en CE-etikett med informasjon om produktet og kontaktopplysninger til produsenten. Mangler du noe, eller trenger du mer informasjon, da skal du primært henvende deg til forhandler som også skal kunne svare på spørsmål om garanti og support. Du kan alltid henvende deg til produsenten hvis du har spørsmål om produktets ytelser.
 |
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Tekniske data: Fire module 4 outputs
Info | Forklaring |
|---|---|
Artikkelnavn | Brannmodul 4 utganger |
E-nummer | 5257467 |
Artikkelnummer | A-FU002404FS01 |
Produktbeskrivelse | Brannmodul 4 utganger alarmovervåkingsmodul har fire individuelt kontrollerbare utganger med mulighet for et stjernenettverk og opptil fem sløyfer på hver utgang. Alarmfunksjoner for både positiv og negativ logikk. Alarm for sikringssvikt/sløyfesvikt. Brannmannskontroll og mulighet for individuelt pulserende utganger. Skjerm for enkel lesing og konfigurering. Kortet erstatter tidligere SlingX-kort (52 696 18). |
Mål | 120 mm. x 55 mm. x 52 mm. |
Innganger | To innganger. (For alternativ strømforsyning ved bytte av strømforsyningsenhet. For ikke å avbryte lastespenningen.) En terminal kan brukes som jumper til neste valgfrie kort, (kun hvis batteribackupen har plass til to kort). |
Inngangsspenning | 24 V DC. |
Strømforbruk (tomgang) | 100mA. |
Strømforbruk (ved alarm) | 200 mA ved alarm på alle kanaler. |
Lekkasjestrøm | Kortet forutsetter at enheter koblet til ikke har noen lekkasjestrøm. Hvis det er lekkasjestrøm i enheter som er koblet til produktet, kan det oppføre seg utenfor spesifikasjonene. Garantien gjelder ikke hvis lekkasjestrøm er koblet til produktet. |
Utspenning: | 24 V DC |
Utganger | 4 |
Sikring | Lastutgang: pluss (+) sikring med F2A. |
Maks belastning | Maks belastning er 2A per belastningsutgang. Kortets totale belastning må ikke overstige 8 A. |
Alarminnganger | 6 |
Alarmutganger | Alarmutganger: Total alarm ved sikringssvikt og sløyfebrudd. Alarm via potensialfri relékontakt. |
Alarm for | Utløst lastsikring og sløyfeavbrudd via potensialfri kobling. |
Indikasjon | Display som viser driftsstatus, alarmer og feil. Driftsindikasjon: én indikasjonsdiode per lastutgang +/-. Fast grønt lys = normal drift. |
Produktet passer inn i: | Egen skap med separat strømforsyning. |
*Produktet er ikke samsertifisert med NOVA/EN54 og må ikke brukes dersom sertifikatet skal vedlikeholdes. | |
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Loop Feilsøking
I tomgangstilstand er en stabil spenning plassert på lastutgangen som avhenger av antall tilkoblede motstander, det kan verifiseres ved å måle spenningen på lastutgangen med multimeter i modus «DC». Spenningen følger forsyningsspenningen, se eksempler for 20, 24 og 27,3V
Nummer motstand | Skriv spenning på sløyfe (V) | Godkjent Type spenningsområde (V) | Godkjent Intervall | ||||
|---|---|---|---|---|---|---|---|
20 | 24 | 27,3 | 20 | 24 | 27,3 | Intervall | |
0 (Avbrudd) | 18,8 | 22,6 | 25,7 | >13.0 | >15.6 | >17.8 | > 63% |
1 (10 kΩ) | 10,6 | 12,7 | 14,3 | 10,1 - 11,2 | 12,0 - 13,4 | 13,5 - 15,1 | ± 2,93% |
2 (5,0 kΩ) | 7,40 | 8,80 | 10,1 | 6,90 - 7,94 | 8,15 - 9,45 | 9,36 - 10,8 | ± 2,75% |
3 (3,3 kΩ) | 5,60 | 6,72 | 7,74 | 5,20 - 6,03 | 6,20 - 7,24 | 7,15 - 8,33 | ± 2,20% |
4 (2,5 kΩ) | 4,60 | 5,52 | 6,35 | 4,40 - 4,84 | 5,23 - 5,81 | 6,01 - 6,69 | ± 1,25% |
5 (2,0 kΩ) | 3,80 | 4,56 | 5,29 | 3,65 - 3,95 | 4,38 - 4,74 | 5,08 - 5,50 | ± 0,81% |
Avbrudd hvis spenningen er mer enn 63% av forsyningsspenningen. Kortslutning hvis spenningen er under 0,5V | |||||||
Hvis «A» vises på displayets tredje tegn, er det en impedansfeil, noe som betyr at spenningsverdien er utenfor det godkjente området. Kontroller at alarmenhetene på sløyfen har riktig polaritet, er utstyrt med en diode, og at sløyfen ender med en 10kΩ motstand. Kontroller motstanden til løkken i henhold til tabellen. | |||||||
Vis koder ved avvik | |||
|---|---|---|---|
Hvis belastningsutgangsspenningen i hvile er over 63% av forsyningsspenningen (> 17,8 V ved 27,3 V forsyning), antas avbrudd. Displayet viser ett av følgende fire alternativer: | |||
E10 | E20 | E30 | E40 |
Hvis belastningsutgangsspenningen i hvile er under 0,5V, antas en kortslutning. Displayet viser ett av følgende alternativer: | |||
E1- | E2- | E3- | E4- |
Hvis belastningsutgangsspenningen er utenfor det godkjente området, viser displayet ett av fire alternativer: | |||
E1A | E2A | E3A | E4a |
I tilfelle feil på flere belastningsutganger, vises feilene en om gangen, i serie. | |||
Test av sløyfen |
|---|
* Koble fra minst en av ledningene fra lastutgangen på brettet og mål motstanden på sløyfen (f.eks. 3.3kΩ), og sammenlign deretter med tabellen. |
* Avviker verdien sterkt, kontroller polariteten til alarmenheten og at det er god toleranse for brukte endeavslutningsmotstander (1% eller bedre). |
* Flytt lasten, spenning brettet, og mål deretter forsyningsspenningen og belastningsutgangsspenningen ved tomgang. |
* Hvis forventet spenning (i dette tilfellet 7,74V ved 27,3V forsyningsspenning) ikke samsvarer med antall motstander, kan årsaken være en inkompatibel alarmenhet som må kobles til dioden i serie for ikke å påvirke impedansen i hvile. |
[1] Maksimalt fem sløyfer med endeavslutningsmotstand kan sitte på hver utgang.
