Montering

Kortet kan komma monterat i batteribackup från fabrik, i egen kapsling eller skickas som ett löst kort.

Viktigt

Kortet måste kalibreras innan användning.

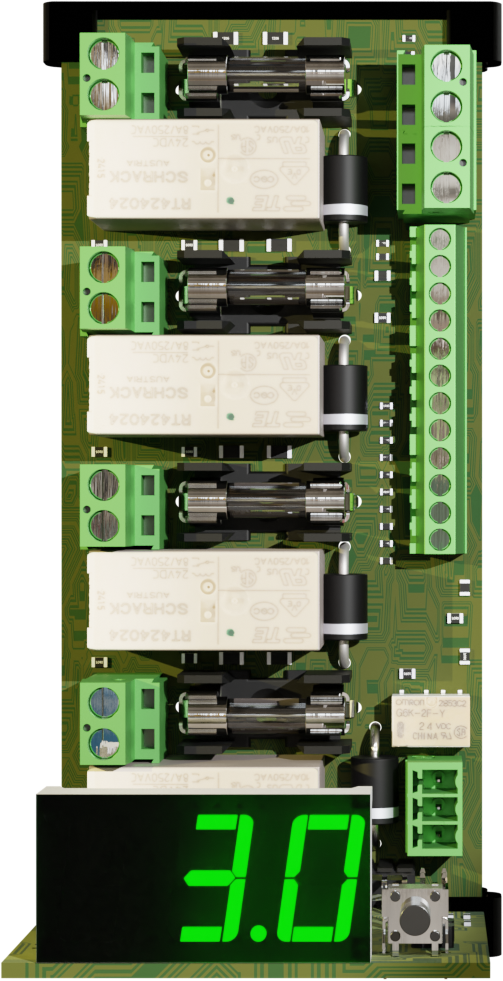

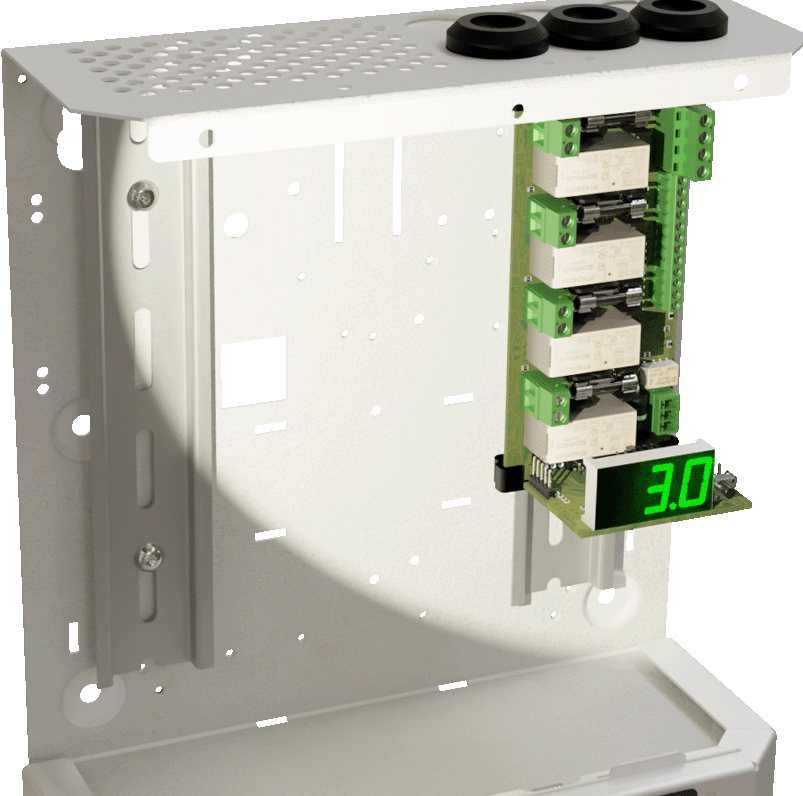

Fire module 4 outputs i S-kapsling

Fire module 4 outputs levereras monterad i S-kapsling, färdig för installation.

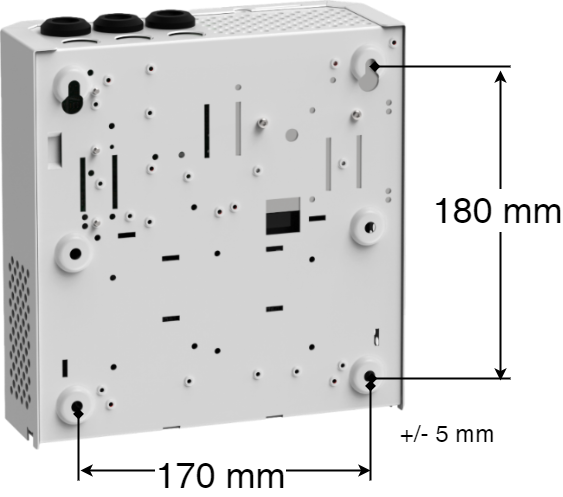

Montering på vägg

Avstånd mellan skruvhuvud och vägg bör vara 1,5–2 mm. Lämna helst 100 mm luftspalt kring enheten.


Montering av tillvalskort med plastdistanser i FLX M eller FLX L

Obs!

Kortet på bilden är i den större formfaktorn. Det finns fler kort i denna formfaktor, men de monteras på samma sätt. Det betyder att kortet på bilden kan vara ett annat än det kortet som du skall montera.

  • Snäpp fast kortet i plåten under.

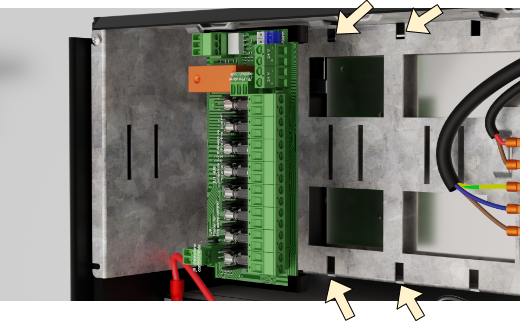

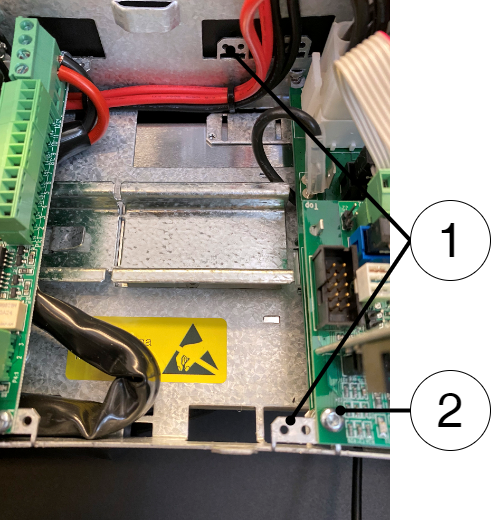

Montering av tillvalskort på plåt i FLX M eller FLX L

Obs!

Kortet på bilden är i den större formfaktorn. Det finns fler kort i denna formfaktorn, men de monteras på samma sätt. Det betyder att kortet på bilden kan vara ett annat än det kortet som du skall montera.

  1. Börja med att vika ner plåten i batteribackupen som kortet skall sitta i, se bild.

  2. Skruva fast kortet med medföljande skruv, saknas skruv använd plåtskruv (2,9 x 6,5), innan anslutningar görs, (för att undvika kortslutning).


Vik ner "öronen" och skruva fast kortet.

Montering av tillvalskort i 19 rack module holder

  • Snäpp fast kortet på valfri postion (1-4, a-c, beroende på kortets formfaktor/storlek).


Positioner för tillvalskort i 19 rack module holder

Antal platser för kretskort med större formfaktor: 4 stycken - markerade 1-4 i bilden.

Antal platser för kretskort i mindre formfaktorn (L-modul): 12 st - markerade a-c i bilden. Dock får 8 (liggande) tillvalskort plats som mest (a, c), då spåren mitten (b) är anpassade för stående kort.

Notera

Det är installatörens ansvar att beakta kabeldragning och kabellängder vid installation av kretskort.

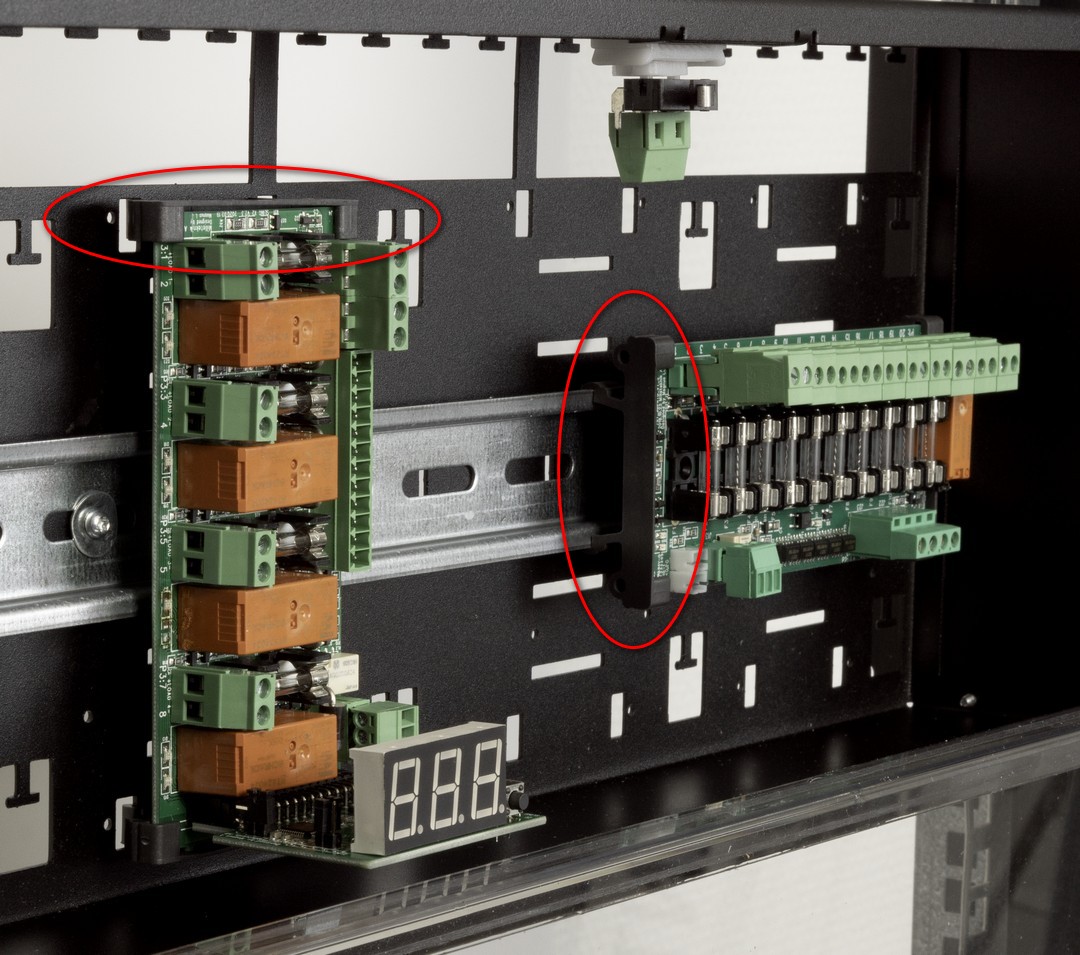

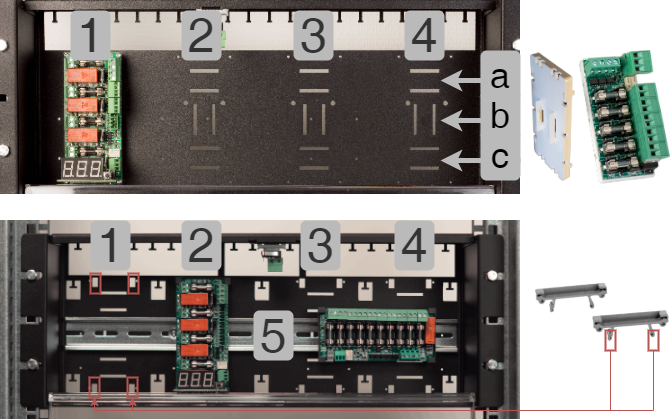

Figur 1. 19 rack module holder med olika kort monterade.
19 rack module holder med olika kort monterade.

Överst till höger är ett kort i den mindre formfaktorn, för plats a-c.

Nedre till höger är plastgavlar till kort av den större formfaktorn. Dessa kan sitta på plats 1-4 eller (5) DIN-skena.



Inkoppling

Följande sidor beskriver kortet, hur det kopplas in samt andra anslutningar och konfigurationer.

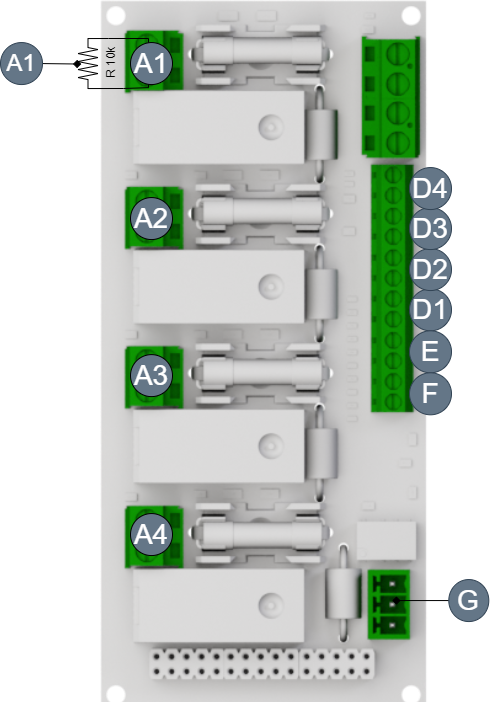

Kortbeskrivning Fire module 4 outputs

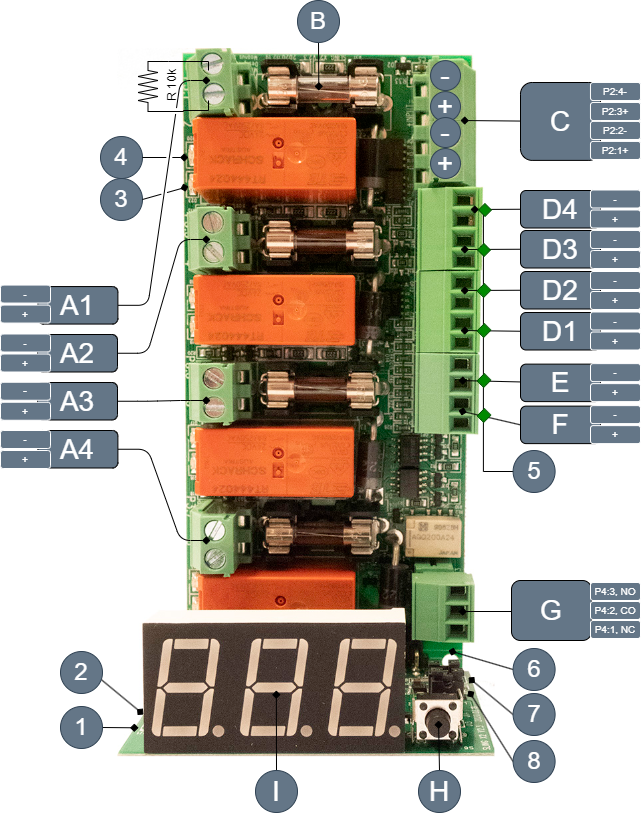

Figur 2. Fire module 4 outputs v3.2
Fire module 4 outputs v3.2


Tabell 1. Kretskortsöversikt

På bild

På kretskort

Förklaring

A

1-4

(R10 k Ω motstånd)

A 1 - 4 plus, (vid larm)

A 1 - 4 minus, (vid larm)

Inkoppling av larmdon på slinga. På varje utgång sitter ett 10 k Ω motstånd monterat. Tag bort detta vid inkoppling av larmdon, se Exempelskiss på inkoppling av slingor

Plusutgång på kortet är polaritet vid larm, (tvärtom i avkänningsläge).

B

F2, F3, F4, F6

Lastsäkringar

C

+INPUT-

Ingång 24 V (dubbel ingång). Matningsspänning.

+ (plus mot display).

- (minus).

D

1-4

D 1-4 plus

D 1-4 minus

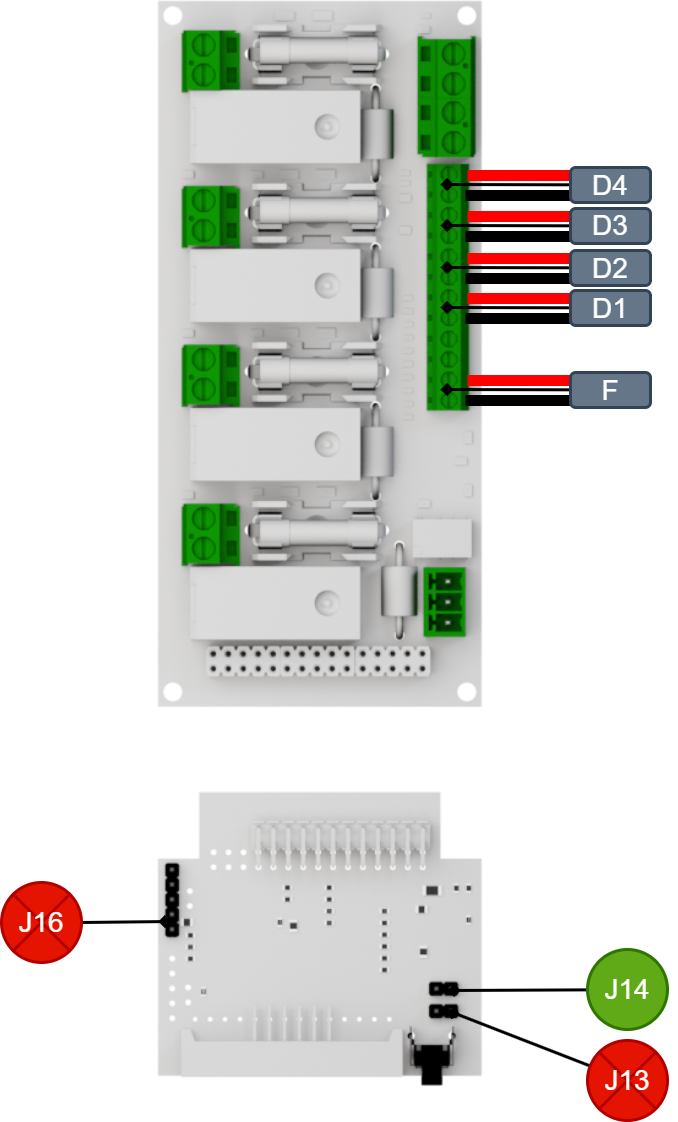

Inkoppling av styrsignal vid individuell styrning, se Exempel på inkoppling 2 - Negativ logik individuell styrning, Exempel på inkoppling 3 - Positiv logik - gemensam styrning, Exempel på inkoppling 4 - Positiv logik individuell styrning

+ (plus mot display).

- (minus).

E

+E-

Aktivera alla larmdonsutgångar på A 1-4.

Ingång E är ej aktiverad (fabriksinställning). Ingången aktiveras genom att bygla J13.

+ (plus mot display).

- (minus).

F

+F-

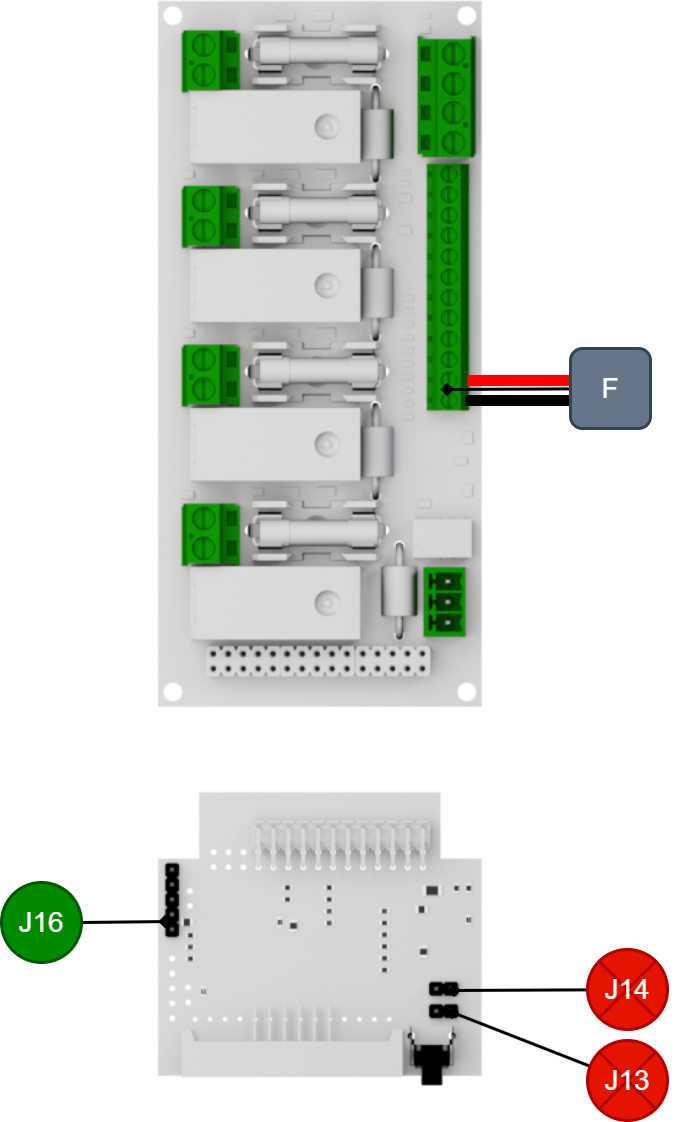

Aktivera alla larmdonsutgångar på A 1-4. 24 V in från larmcentralen aktiverar samtliga utgångar.

+ (plus mot display).

- (minus).

G

P4:1-3

Larmutgång vid slingfel.

P4:1 = NC

P4:2 = CO

P4:3 = NO

H

S6

Tryckknapp

I

U1

Display



Tabell 2. Byglar, LED och säkringar på kort.

På bild

På kretskort

Förklaring

1

J21

Vid byglad kommer ej utgång 1 och utgång 2 att larma för slingfel.

2

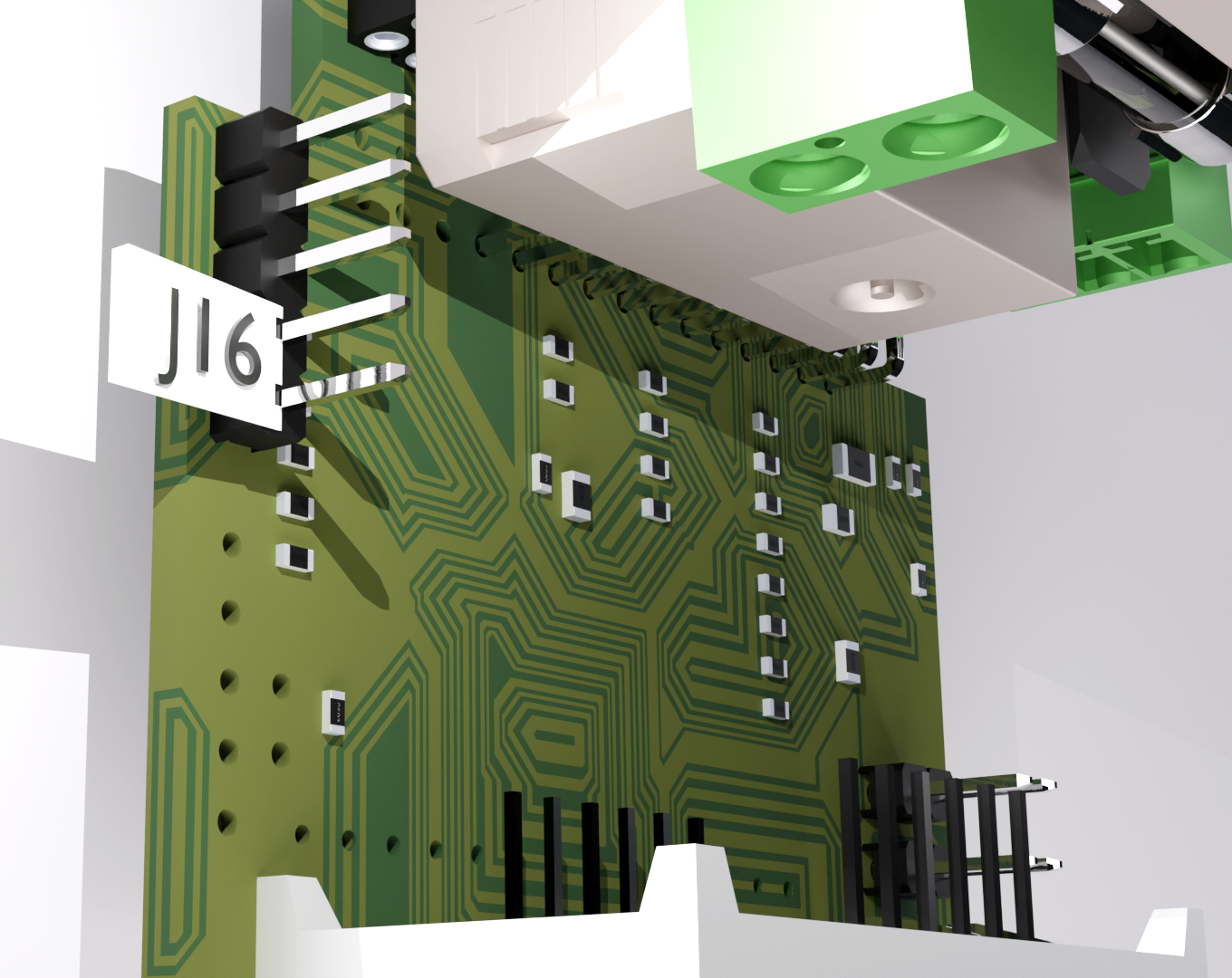

J16

Ej byglad: Negativ logik, (fabriksinställning). Byglad: Positiv logik.

3

D13, D16, D19, D23

Lyser med fast grönt sken när alla slingor är ok. Blinkar grönt när larm styrs via (larmstyrnings-) ingång D 4 - 1, E och F.

4

D15, D17, D18, D20

Lyser med fast rött sken vid slingfel. Blinkar rött om en säkring är trasig när larm styrs via (larmstyrnings-) ingång D 4 - 1, E och F.

5

D32-37

Lyser med fast grönt sken om 24 V är inkopplat på ingång D4-1, E, F.

6

D12

Lyser med fast grönt sken när slingor är ok, är den släckt är larmrelä aktiverat.

7

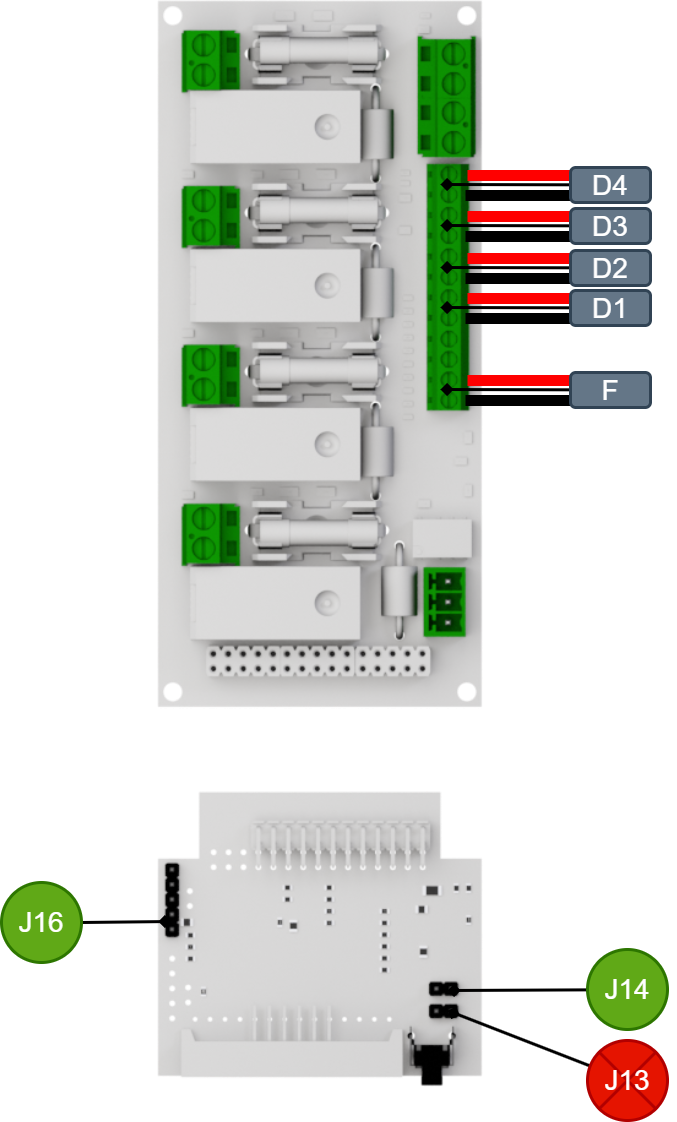

J14

Ej byglad: Inaktivera ingång D 1-4 (fabriksinställning). Byglad: Aktivera ingång D 1-4.

8

J13

"Brandmansstyrning" Används för att aktivera ingång E. Levereras obyglad = ej aktiverad ingång, (bygel aktiverar denna ingång).



Anslutning av 24 V från batteribackup till tillvalskort

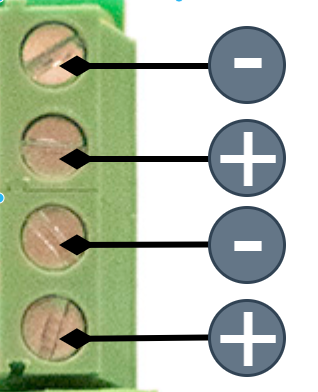

Inkommande spänning på tillvalskort kopplas på valfri ingång för matningsspänning (INPUT).

Kortet skall matas med 24 V DC.

Kortet har dubbla ingångar för smidig överbryggning om batteribackup har fler tillvalskort monterade.

Tabell 3. Anslut på valfri ingång.

+INPUT-

+/- Plus mot display.

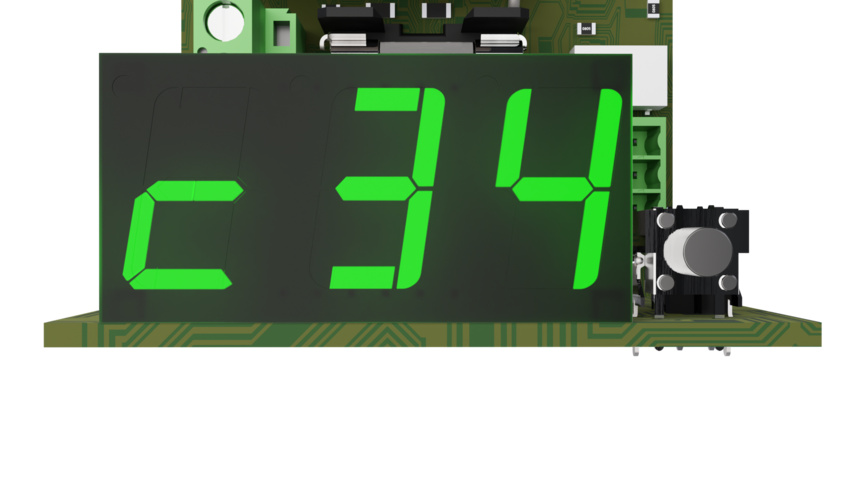

Vad visas på kortets display?

På displayen visas olika status på inkoppling till Fire module 4 outputs. Tryck på knappen för att visa olika status och information. Display visar information i grönt, varningar i orange och larm i rött.

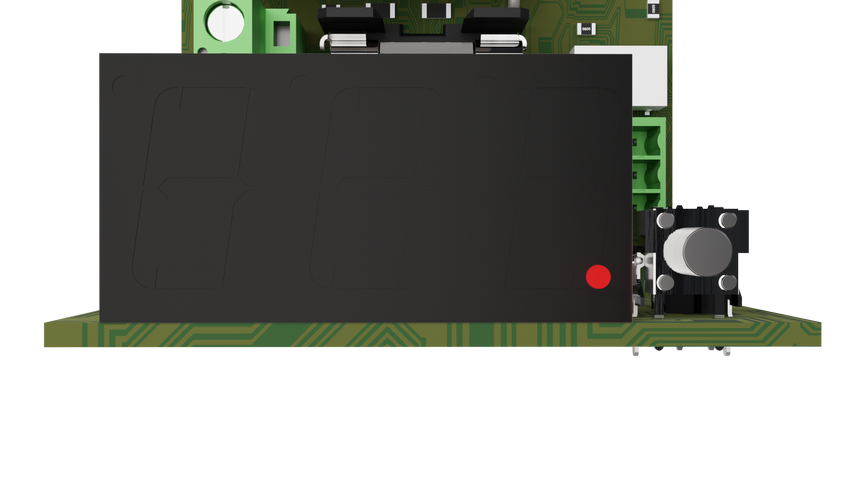

Normaldrift: Alla siffror är släckta och en blinkande grön punkt visas in nedre högra hörnet.

Tryckknappen: Genom att trycka på knappen visas information.

Matris för display

Grönt

Bokstav

Lastutgång / kanal nr

Antal slingor

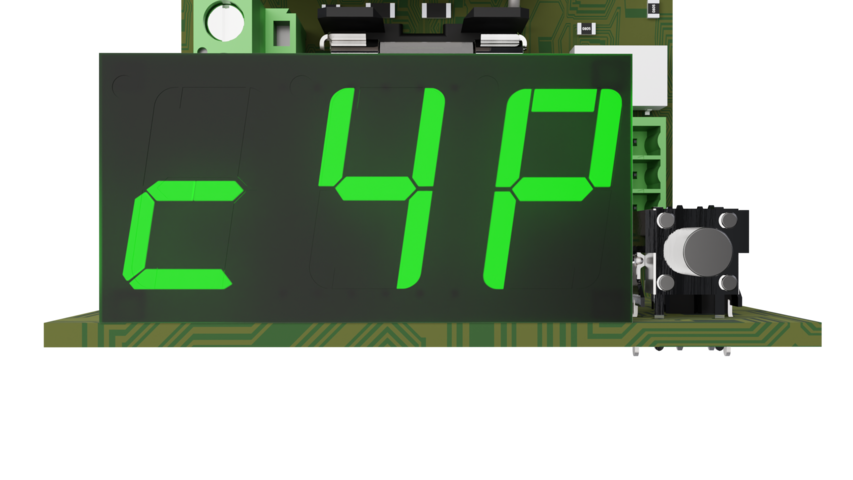

c (Kanal)

1-4

1-5

Exempel på display visas: c25=Lastutgång 2 har 5 slingor anslutna.

Orange (information)

Bokstav

Lastutgång / kanal nr

Tredje tecknet

A (Aktiverad)

1-4

Släckt/visas ej

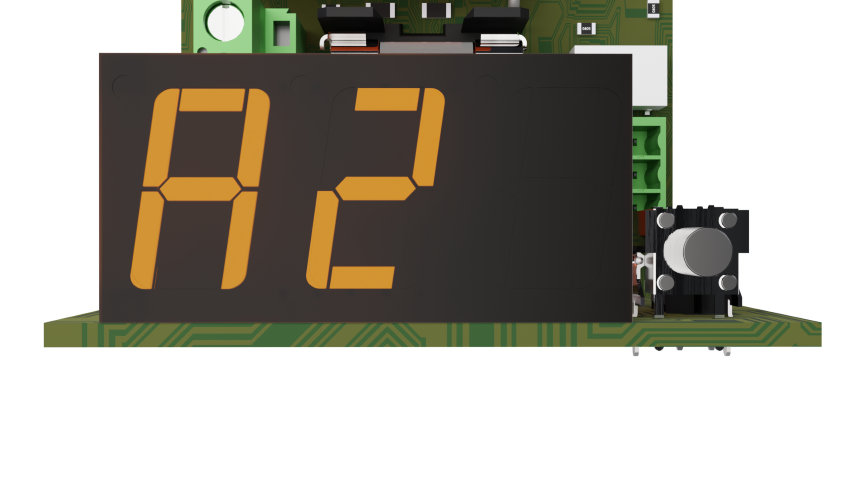

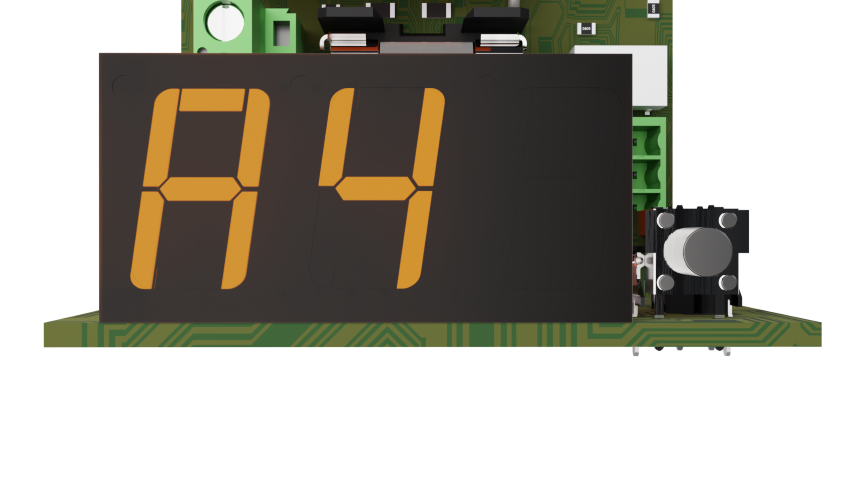

Exempel på display visas: A2=Lastutgång 2 aktiverad via larmstyrning.

Gul text: AL.L alla lastutgångar aktiverade via brandmansstyrning eller A.LL för att aktivera alla don. Står det A.L.L är bägge aktiverade.

Rött (varningar och larm)

Bokstav

Lastutgång / kanal nr

Tredje tecknet

Förklaring, tredje tecknet

E (Error)

1-4

O (Open)

Avbrott

-

Kortslutning

A (Attention)

Impedansfel[a]

Kalibreringsfel

Exempel på display visas: E 2 0= avbrott på lastutgång 2.

Exempel på display visas, tredje tecknet: 4 = 4 detekterade slingor.

Släckt = fel vid kalibrering.

Efter aktiverat larm i mer än 60 sekunder kommer display att räkna ner 300 sekunder (fem minuter). Detta för att undvika att uppvärmda dioder kan läcka. Larm kommer inte aktiveras under denna tid, dock kan brandlarm aktivera dessa utgångar. Om larmet är mindre än 60 sekunder så kommer display att räkna ner 20 sekunder. Nedräkningen visas inom 10 sekunder. Under nedräkningstiden larmar enheten för slingfel och / eller impedansfel.

[a] Kan tyda på fel motståndsvärde eller fel polaritet vid inkoppling av larmdon på respektive slinga

Viktigt

Förutsättningar är att anslutna brandlarmsdon har likriktardiod installerad.

Förteckning över vad display kan visa
Tabell 15. Förteckning över display

Rad

På display

Förklaring

Övrig displayinformation

C18 eller C28

Om enheten är byglad för att ha kanal 1 och 2 avstängda för slinglarm, och motstånden på dessa kanaler därefter kopplas bort, visas inte "c1O" och "c2O" i C-menyn som förväntat. Istället visas "c18." respektive "c28." med grön text. Detta påverkar inte funktionaliteten, men bör noteras som ett alternativt visningssätt i detta läge.

1


Slingfel (Error) Kanal 1 - avbrott (0=Open/öppen).

2

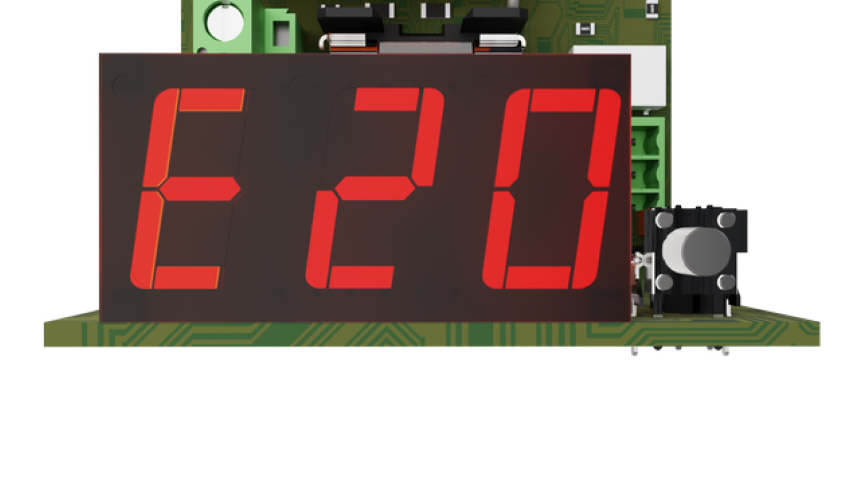

Slingfel (Error) Kanal 2 - avbrott (0=Open/öppen).

3


Slingfel (Error) Kanal 3 - avbrott (0=Open/öppen).

4


Slingfel (Error) Kanal 4 - avbrott (0=Open/öppen).

5

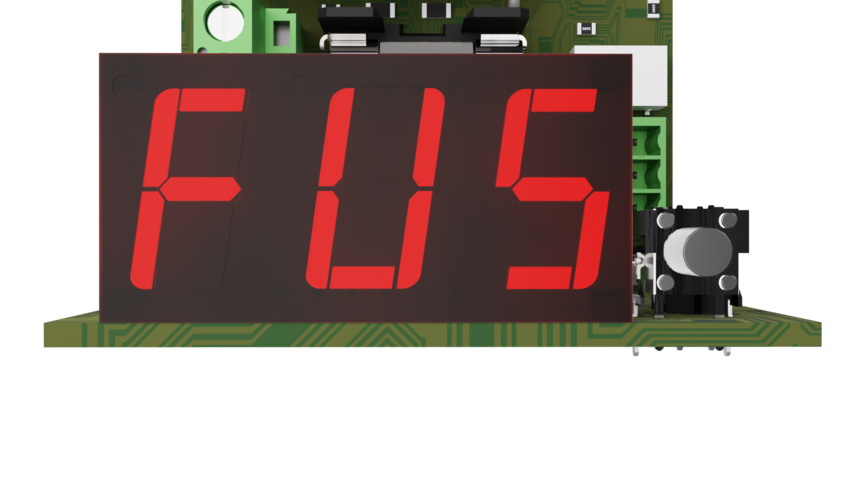

Slingfel på säkring / utlöst säkring på någon utgång, (A1-A4).

Även texten xx0 kan innebära utlöst säkring.

6


Slingfel (Error) Kanal 1 - kortslutning

7


Slingfel (Error) Kanal 2 - kortslutning.

8


Slingfel (Error) Kanal 3 - kortslutning.

9


Slingfel (Error) Kanal 4 - kortslutning.

10


Slingfel (Error) Kanal 1 - Impedansfel, (A=Attention).

11


Slingfel (Error) Kanal 2 - Impedansfel, (A=Attention).

12


Slingfel (Error) Kanal 3 - Impedansfel, (A=Attention).

13


Slingfel (Error) Kanal 4 - Impedansfel, (A=Attention).

14


Information

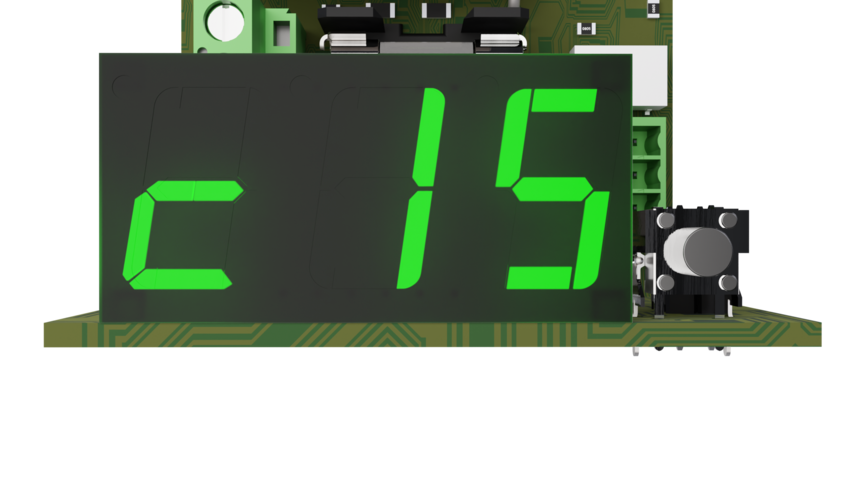

Kanal 1 (med 5 resistorer/slingor detekterade).

15


Information

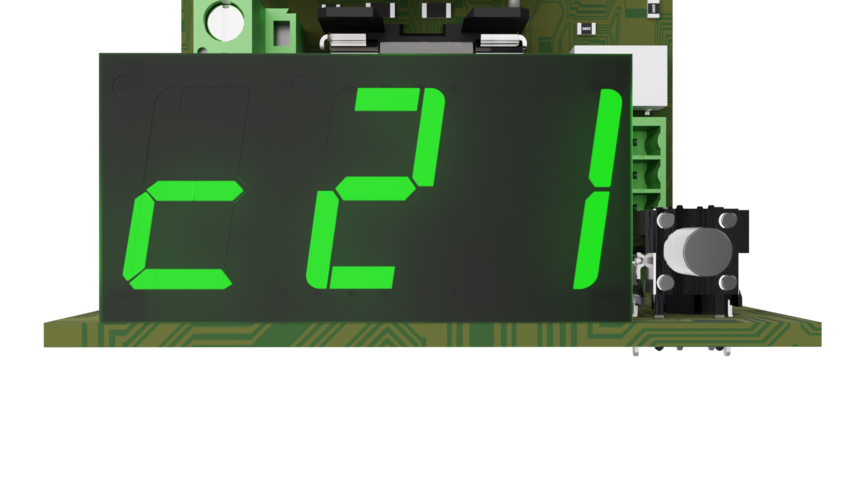

Kanal 2 (med 1 resistor/slinga detekterad).

16


Information

Kanal 3 (med 4 resistorer/slingor detekterade),

17


Information

Kanal 4 (med 3 resistorer/slingor detekterade).

18


Pulserande larm,

19


Pulserande larm, display växlar.

20

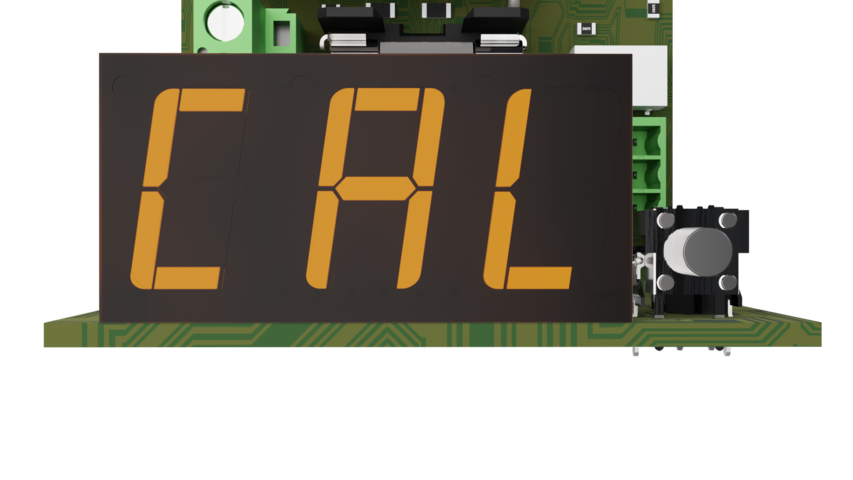

Kalibrering.

21


Blinkar orange vid ej kalibrerat system och blinkar grönt vid kalibrerat system.

22


Återställning / reset

23

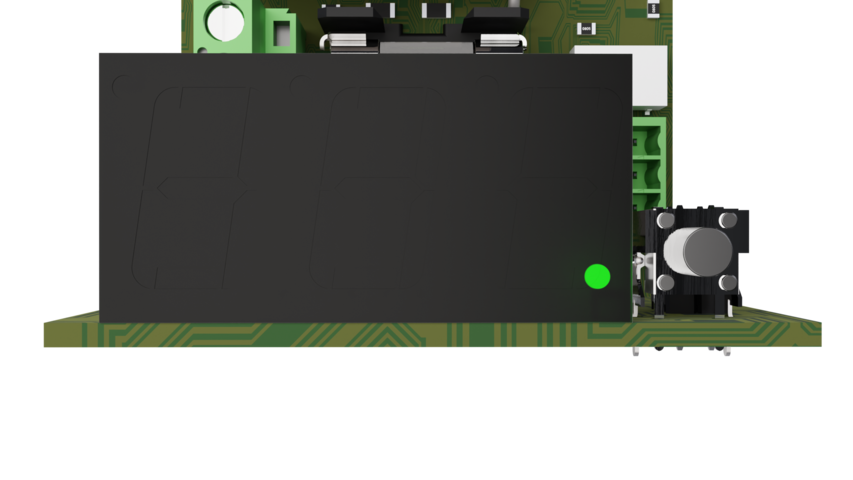

Grönt blink, viloläge. Kalibrerat system. Inga aktiva larm.

24


Pågående felkvittens.

25


Alla lastutgångar aktiverade via brandmans-styrning. E-ingång.

26


Alla lastutgångar aktiverade. F-ingång.

27

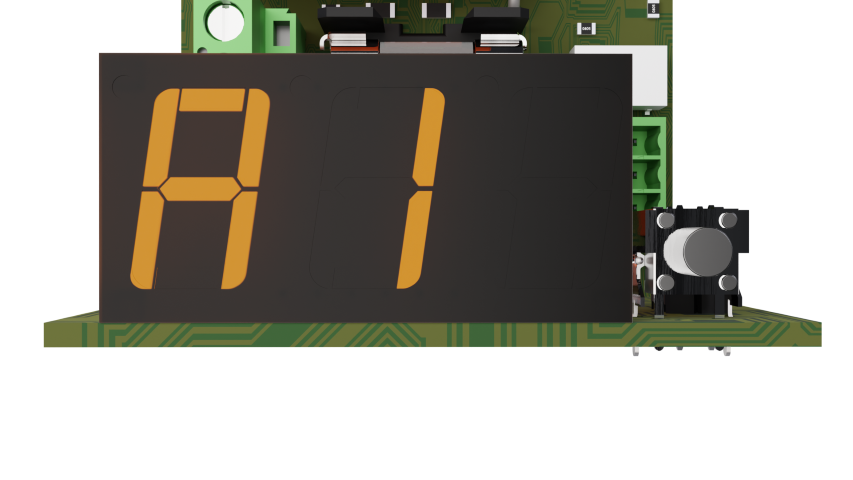

Aktivt larm på lastutgång A1.

28


Aktivt larm på lastutgång A2.

29


Aktivt larm på lastutgång A3.

30


Aktivt larm på lastutgång A4.



Kvittering av larm som visas på displayen

Viktigt

Larm för fel visas på display tills de kvitteras.

  • Larm för fel kan kvitteras genom ett kort tryck på knappen eller genom omstart (av/på).

Notera

Det är bara visningen av larm som behöver kvitteras. Larmrelä låses ej utan återgår så fort felet har försvunnit, kortet är alltså redo för nya larm, även om tidigare larm inte har kvitterats..

Underhåll - kretskort

Kretskortet skall monteras i inomhusmiljö, klass 1. Kretskortet kräver inget underhåll.

CE-märkning

På varje produkt sitter en CE-etikett med information om produkten och kontaktuppgifter till tillverkare. Saknar du något eller behöver mer information då skall du främst vända dig till återförsäljare som också skall kunna svara på frågor om garanti och support. Du kan alltid vända dig till tillverkaren om du har frågor om produktens prestanda.


Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Tekniska data: Fire module 4 outputs

Tabell 16. Fire module 4 outputs v3.2

Info

Förklaring

Artikelbenämning

Fire module 4 outputs

E-nummer

5257467

Artikelnummer

A-FU002404FS01

Produktbeskrivning

Fire module 4 outputs larmövervakningsmodul har fyra individuellt styrbara utgångar med möjlighet till stjärnnät och upp till fem slingor på varje utgång. Larmfunktioner för såväl positiv som negativ logik. Larm för säkringsfel/slingfel. Brandmansstyrning och möjlighet till individuellt pulserande utgångar. Display för enkel avläsning och konfigurering. Kortet ersätter tidigare SlingX-kort (52 696 18).

Mått

120 mm. x 55 mm. x 52 mm.

Ingångar ( 24 V)

Två ingångar. (För alternativ strömmatning vid byte av nätaggregat. För att inte bryta lastspänning.) En plint kan användas som överbygling till nästa tillvalskort, (endast om batteribackupen har plats för två kort).

Inspänning

27,3 V DC.

Strömförbrukning (i vila)

100 mA.

Strömförbrukning (vid larm)

200 mA vid larm på alla kanaler.

Läckström

Kortet förutsätter att anslutna enheter ej har läckström. Finns läckström i enheter kopplade till produkten kan den uppföra sig utanför specifikation. Garanti gäller inte om enheter med läckström är kopplat till produkten.

Utspänning

27,3 V DC

Utgångar

Fyra

Avsäkring

Lastutgång: plus (+) avsäkrad med F2A.

Maxlast

Maxlast är 2A per lastutgång. Kortets totala last får ej överstiga 8 A.

Larmingångar

Sex stycken.

Larmutgångar

Larmutgångar: Summalarm vid säkringsfel och avbrott på slinga. Larm via potentialfri reläkontakt.

Larm för

Utlöst lastsäkring och avbrott på slinga via potentialfri växling.

Indikering

Display som visar driftstatus, larm och fel. Driftsindikering: en indikeringsdiod per lastutgång + / -. Fast grönt sken= normaldrift. Grön LED på ingångar.

Produkten passar i:

Egen kapsling med separat strömmatning.

*Produkten är ej samcertiferad med NOVA/EN54 och får inte användas om certifikat skall upprätthållas.



Om översättning av detta dokument

Bruksanvisning och andra dokument är i originalspråk på svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.

Felsökning av slinga

I viloläge ligger en stabil spänning på lastutgången som beror på antal inkopplade motstånd, det kan verifieras genom att mäta spänningen på lastutgången med multimeter i läge "DC". Spänningen följer matningsspänningen, se exempel för 20, 24 och 27,3V i nedanstående tabell.

Antal

motstånd

Typspänning på

slinga (V)

Godkänt

typspänningsintervall (V)

Godkänt

intervall

20

24

27,3

20

24

27,3

intervall

0 (Avbrott)

18,8

22,6

25,7

>13,0

>15,6

>17,8

>63%

1 (10kΩ)

10,6

12,7

14,3

10,1 - 11,2

12,0 - 13,4

13,5 - 15,1

±2,93%

2 (5,0kΩ)

7,40

8,80

10,1

6,90 - 7,94

8,15 - 9,45

9,36 - 10,8

±2,75%

3 (3,3kΩ)

5,60

6,72

7,74

5,20 - 6,03

6,20 - 7,24

7,15 - 8,33

±2,20%

4 (2,5kΩ)

4,60

5,52

6,35

4,40 - 4,84

5,23 - 5,81

6,01 - 6,69

±1,25%

5 (2,0kΩ)

3,80

4,56

5,29

3,65 - 3,95

4,38 - 4,74

5,08 - 5,50

±0,81%

Avbrott om spänningen är mer än 63% av matningsspänningen. Kortslutning om spänningen är under 0,5V.

Visas "A" på tredje tecknet i displayen är det ett impedansfel vilket betyder att spänningsvärdet ligger utanför godkänt intervall.

Undersök att larmdon på slinga har rätt polaritet, är försedda med diod och att slingan avslutas med ett 10kΩ motstånd.

Kontrollmät resistans på slingan enligt tabell.

Display-koder vid avvikelser

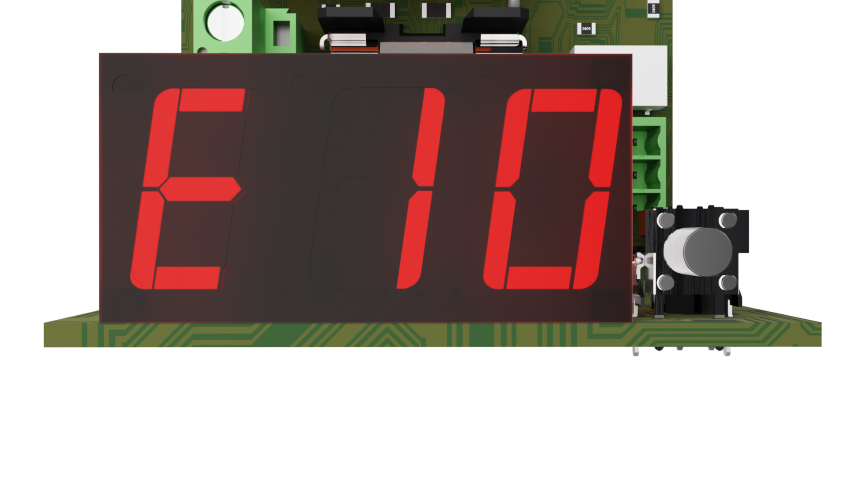

Om lastutgångens spänning i viloläge är över 63% av matningsspänningen (>17,8V vid 27,3V matning) antas avbrott. Display visar något av följande fyra alternativ:

E10

E20

E30

E40

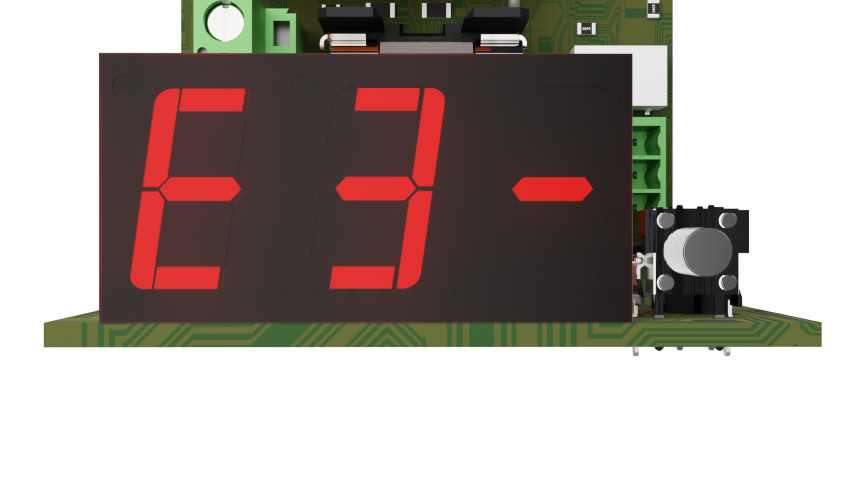

Om lastutgångens spänning i viloläge är under 0,5V antas kortslutning. Display visar något av följande alternativ:

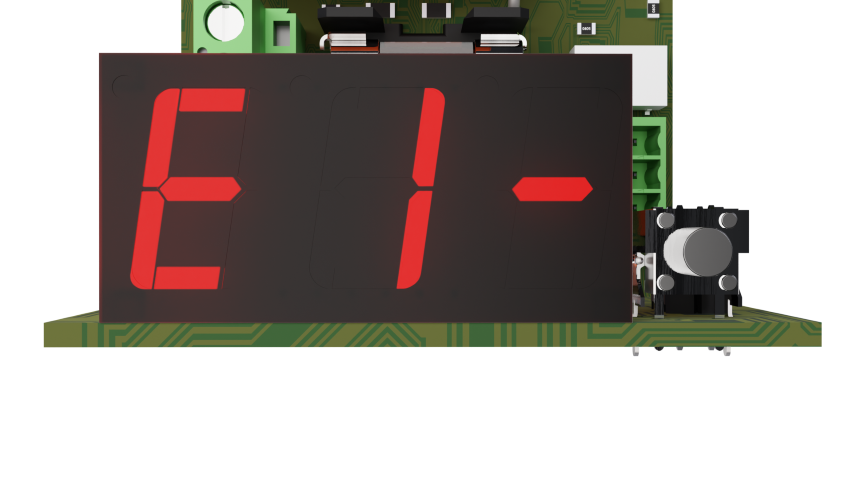

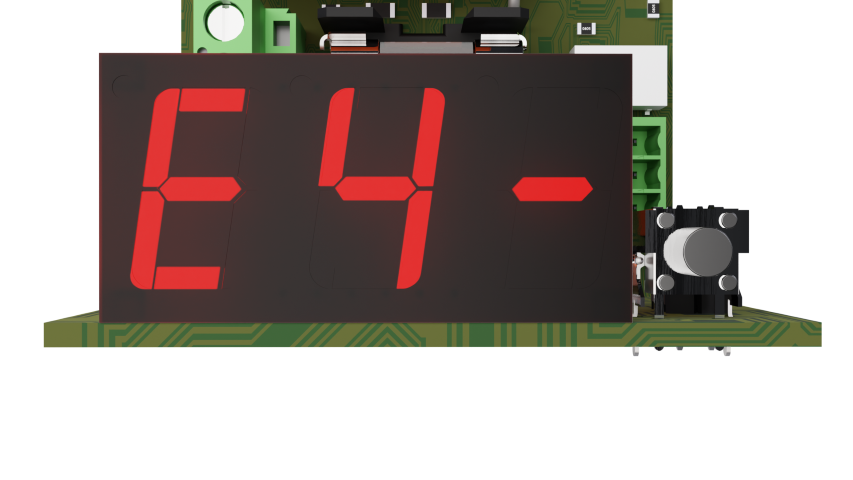

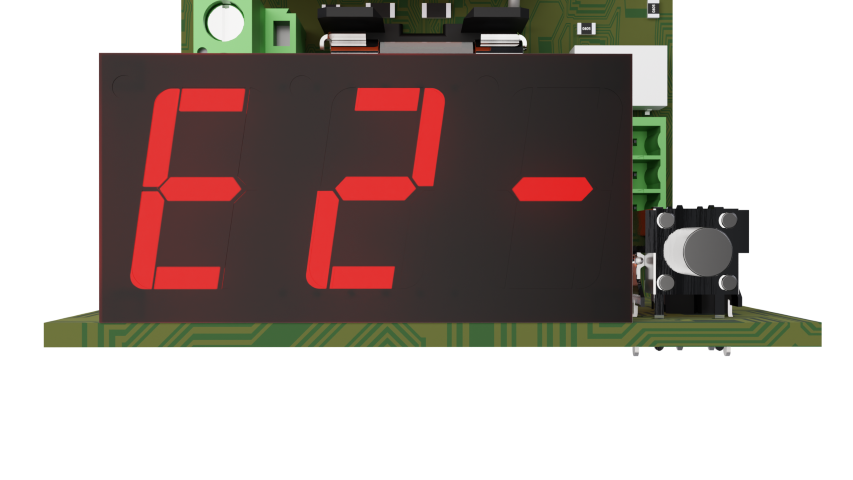

E1-

E2-

E3-

E4-

Om lastutgångens spänning ligger utanför godkänt intervall indikerar displayen något av fyra alternativ:

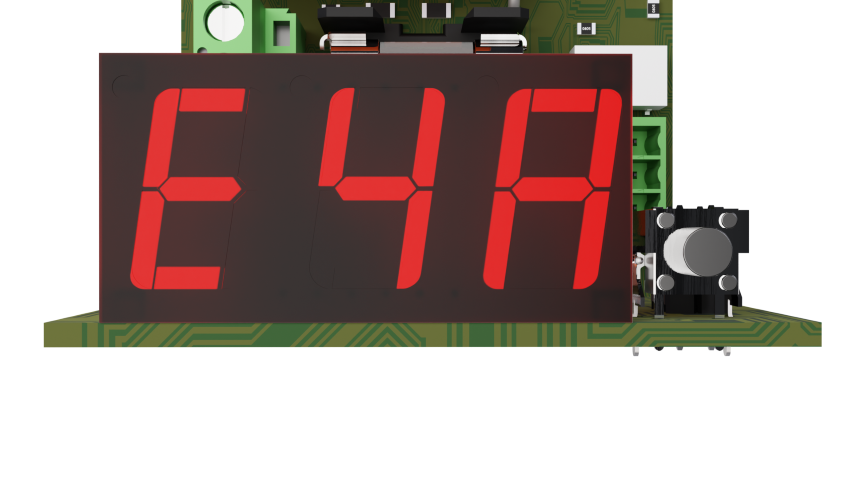

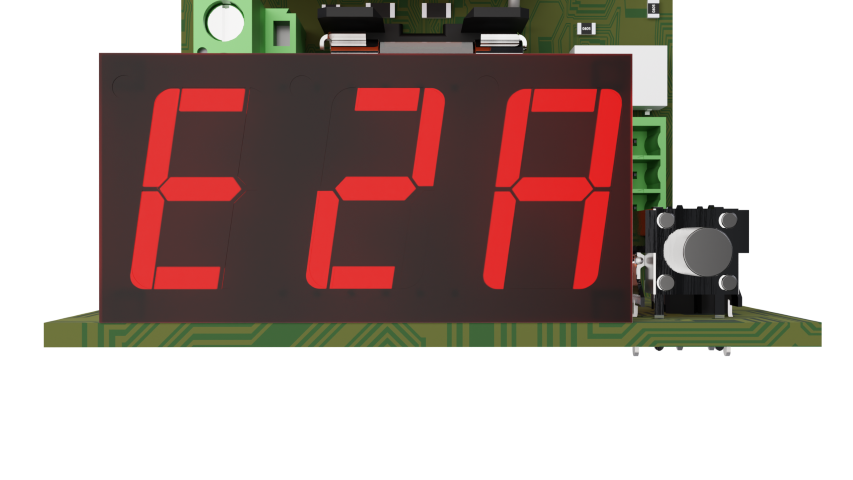

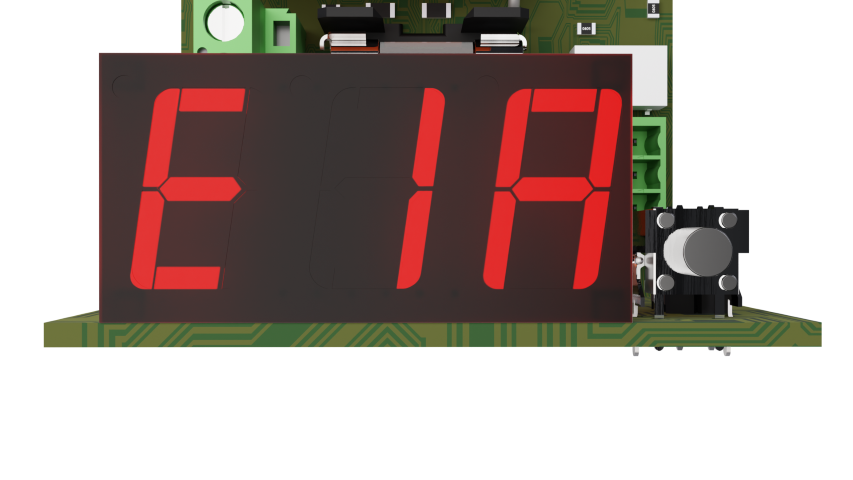

E1A

E2A

E3A

E4A

Vid fel på flera lastutgångar visas felen en i taget, i serie.

Test av slingan

* Koppla loss minst en av ledningarna från lastutgången på kortet och mät resistansen på slingan (t.ex. 3,3kΩ), jämför sedan med tabell.

* Avviker värdet mycket, kontrollera larmdonens polaritet och att det är god tolerans på använda ändavslutningsmotstånd (1% eller bättre).

* Koppla tillbaks lasten, spänningssätt kortet och mät sedan matningsspänningen och lastutgångens spänning i viloläge.

* Om förväntad spänning (i detta fall 7,74V vid 27,3V matningsspänning) inte stämmer överens med antalet motstånd kan orsaken vara ett inkompatibelt larmdon som måste kopplas med diod i serie för att inte påverka impedansen i viloläge.



[1] Max fem slingor med ändavslutningsmotstånd kan sitta på varje utgång.
