Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Käyttöalue
PoE-injektori 4p 1HE toimittaa jopa neljä laitetta sekä teholla että datalla PoE-porttien kautta ilman erillisiä kuormalähtöjä. Lisää PoE-syötteen verkkoyhteyksiin, joista puuttuu PoE. Asennetaan helposti 19 tuuman telineeseen. Syöttö: 24 V in, lähtöjännite: 48 V DC PoE-porttien kautta. Tarvitsetko lisää portteja? Kytke enintään kolme laitetta, jolloin saat yhteensä 12 PoE-lähtöä
Osaluettelo

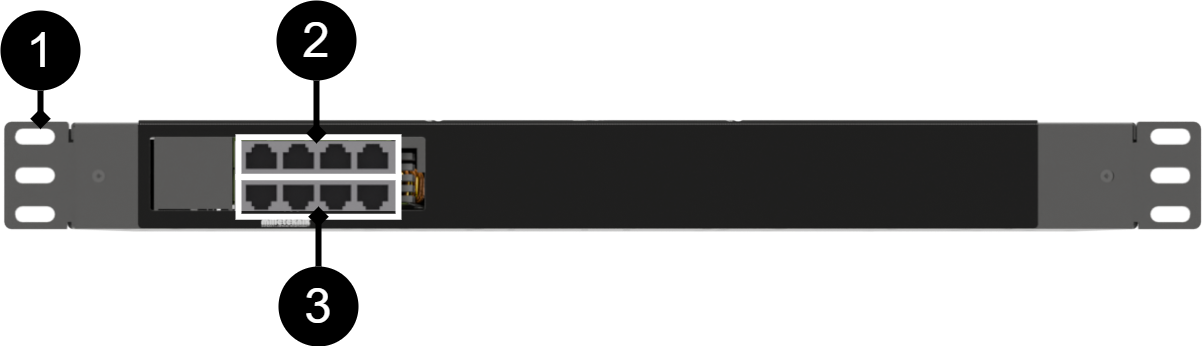

Komponenttien yleiskatsaus - edessä ja takana
Ei | Selitys |
|---|---|
1 | Kiinnike 19" telineeseen. |
2 | PoE sisään (yli) |
3 | PoE-lähtö (alla) |

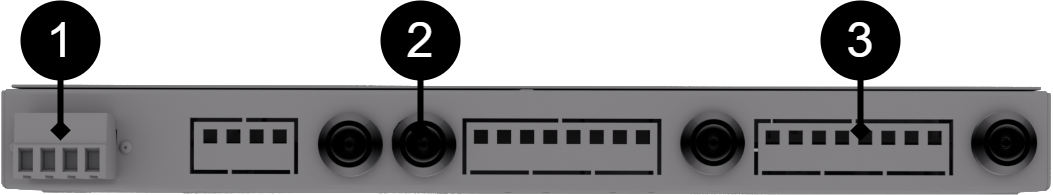

Nro | Selitys | Kommentti |
|---|---|---|
1 | Akun johtojen liitäntä | 24 V. |
2 | Lataa lähtö 2 | Edessä oleva sulake on lähimpänä näyttöä. |
3 | Lataa lähtö 1 | Edessä oleva sulake on lähimpänä kulmaa. |

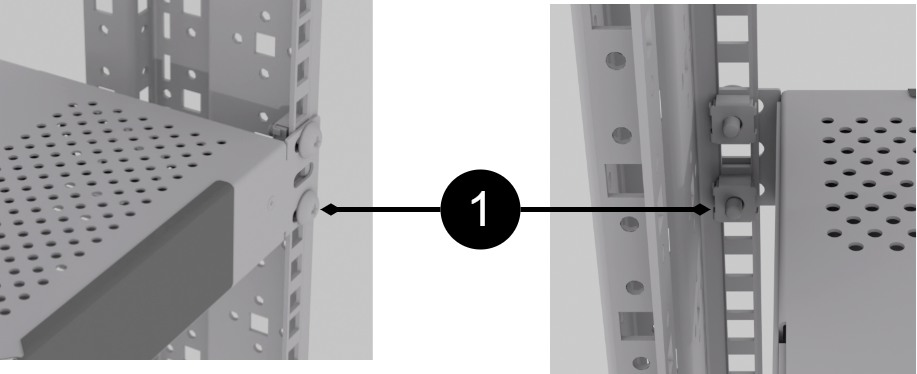

Asennus 19" telineeseen
Laite on korkeusyksikkö (44 mm) korkea, ja se tulee asentaa 19 tuuman telineisiin, joissa on kaksi ruuvia kummallakin puolella (1).
Ruuvi ja mutteri 19" telineeseen eivät sisälly toimitukseen.
Varo
Jätä vähintään 100 mm ylä- ja alapuolelle parhaan ilmanvaihdon saavuttamiseksi.
Liitä tähän tilaukseen
Kuorman kytkeminen.
Kytke virtalähde, 24 V .

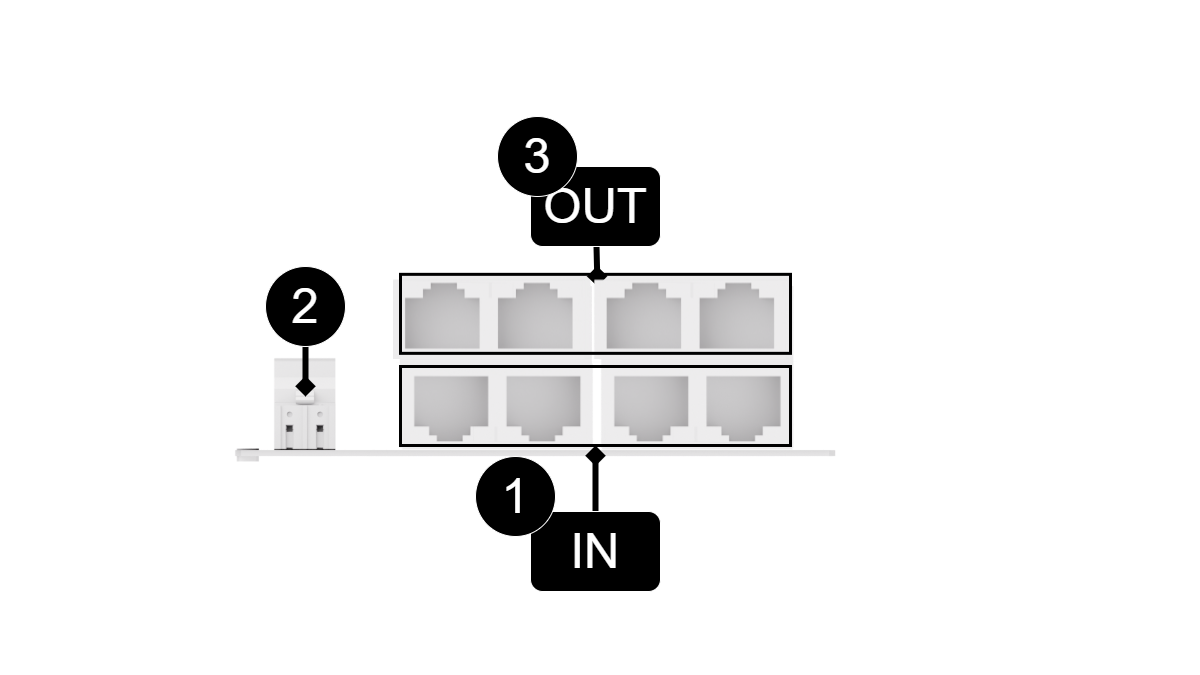

Johdotus, piirilevyn yleiskatsaus
PoE-injektori käynnistyy heti, kun 24 V DC on kytketty pistorasiaan.
Ei | Selitys |
|---|---|
1 | PoE sisään. |
2 | Virtalähde PoE-kortille. |
3 | PoE ulos. |
Plug-in - virtalähde
Kytkeminen päälle 24 V tapahtuu takana, irrotettavan päätelaitteen kautta.
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat 24 V DC ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

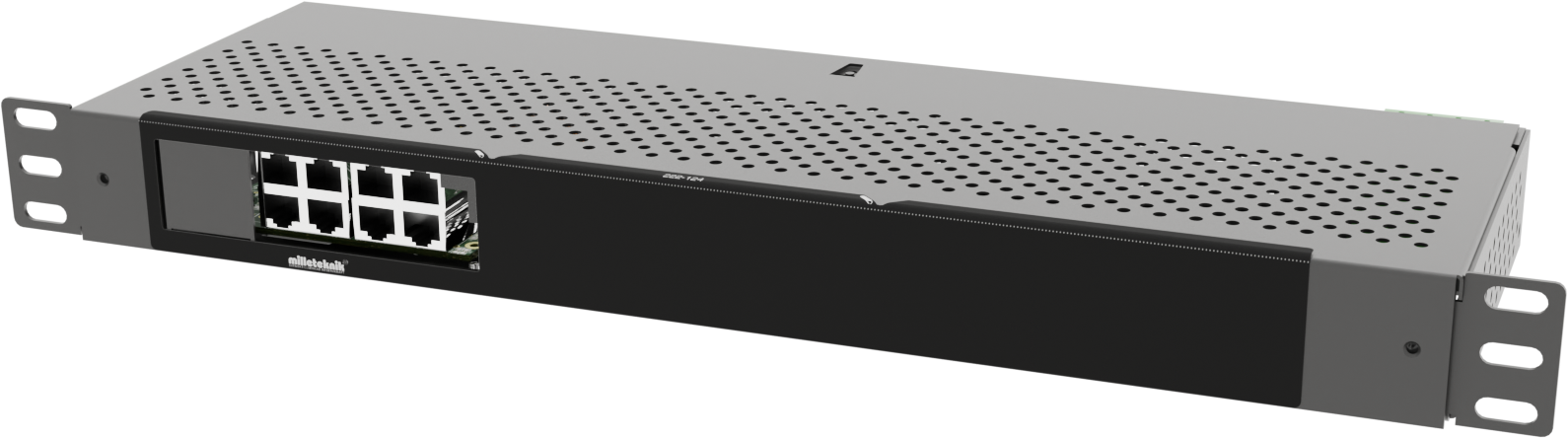

Tuotekuva
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Nimi
Neliporttinen PoE-injektori kotelossa 19" telineeseen.
Käyttöalue
PoE-injektori 4p 1HE toimittaa jopa neljä laitetta sekä teholla että datalla PoE-porttien kautta ilman erillisiä kuormalähtöjä. Lisää PoE-syötteen verkkoyhteyksiin, joista puuttuu PoE. Asennetaan helposti 19 tuuman telineeseen. Syöttö: 24 V in, lähtöjännite: 48 V DC PoE-porttien kautta. Tarvitsetko lisää portteja? Kytke enintään kolme laitetta, jolloin saat yhteensä 12 PoE-lähtöä
Yleiset käyttötarkoitukset
Virtalähde CCTV-kameroille, joissa PoE-tuki puuttuu.
Turvajärjestelmien verkkokapasiteetin laajentaminen.
Lisää PoE-toiminnon verkkoyhteyksiin.
Langattomien tukiasemien käyttö.
Tekninen kuvaus
PoE-injektori 48 V. Neljä tuloa ja neljä lähtöä.
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 48 DC: SSÄ.
Suurin teho PoE-porttia kohti: 30,8 W.
Lähdöt
Neljä PoE-porttia ja kaksi LAN-porttia.
Kotelo, toteutus
Tinalaatikko asennettavaksi 19" telinetelineeseen. Pulverimaalattu musta.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE-injektori 4p 1HE | 1,8 kg | 2,1 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C - +40°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863 |
Huomaa
Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki teknisiin tietoihin
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-30
