Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Bruksområde
PoE-injektor 4p 1HE leverer opptil fire enheter med både strøm og data via PoE-porter, uten separate belastningsutganger. Legger til PoE-feed til nettverkstilkoblinger som mangler PoE. Enkelt montert i et 19» stativ. Forsyning: 24 V inn, utgangsspenning: 48 V DC via PoE-porter. Trenger du flere porter? Koble til opptil tre enheter for totalt 12 PoE-utganger
Komponentoversikt

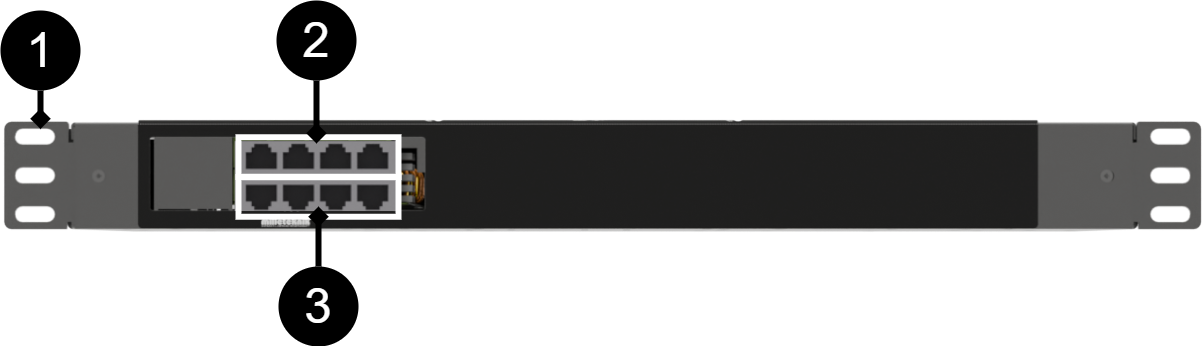

Komponentoversikt -foran og bak
Nei | Forklaring |
|---|---|
1 | Brakett for 19" stativ. |
2 | PoE inn (over) |
3 | PoE ut (nedenfor) |

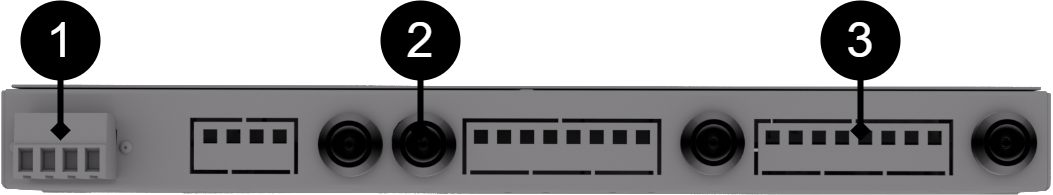

Nummer | Forklaring | Kommentar |
|---|---|---|
1 | Tilkobling av batterikabler | 24 V. |
2 | Last utgang 2 | Sikringen foran er den som er nærmest skjermen. |
3 | Last utgang 1 | Sikring på fronten er den som er nærmest hjørnet. |

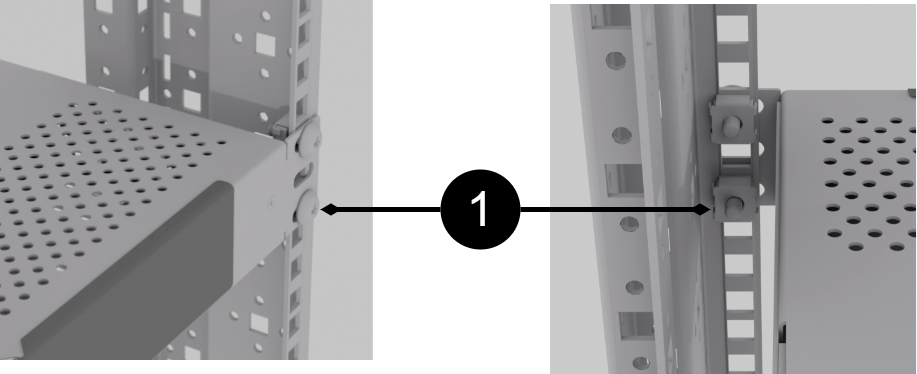

Montering i 19" rack
Enheten er en høydeenhet (44 mm) høy, og skal monteres i 19" stativer med to skruer på hver side (1).
Skrue og mutter for 19" stativ er ikke inkludert.
Obs
La minst 100 mm over og under for best ventilasjon.
Koble til denne bestillingen
Koble til last.
Plugg inn strømforsyning, 24 V .

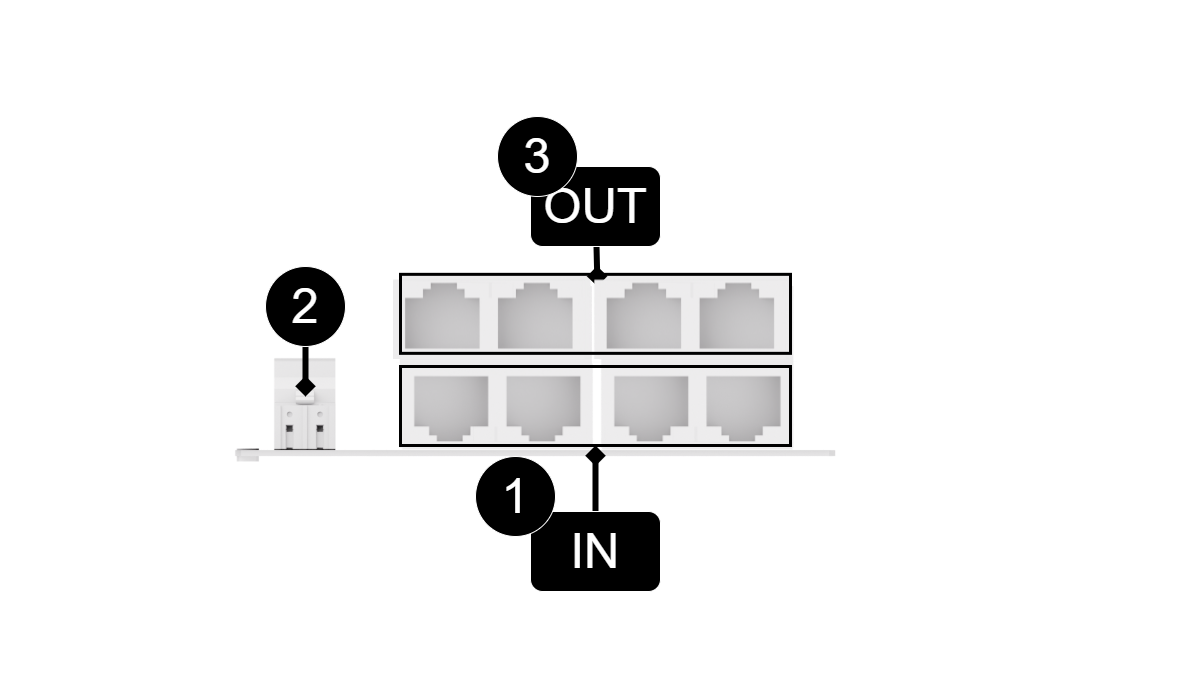

Kabling, Oversikt over kretskort
PoE-injektoren starter så snart 24 V DC er koblet til.
Nei | Forklaring |
|---|---|
1 | PoE inn. |
2 | Strømforsyning til PoE-kortet. |
3 | PoE ut. |
Plug-in - strømforsyning
Slå på 24 V foregår på baksiden, via den jackbare terminalen.
Kompatible produkter
Produktet er kompatibelt med alle Milleteknik-batteribackup som leverer 24V likestrøm ut.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik

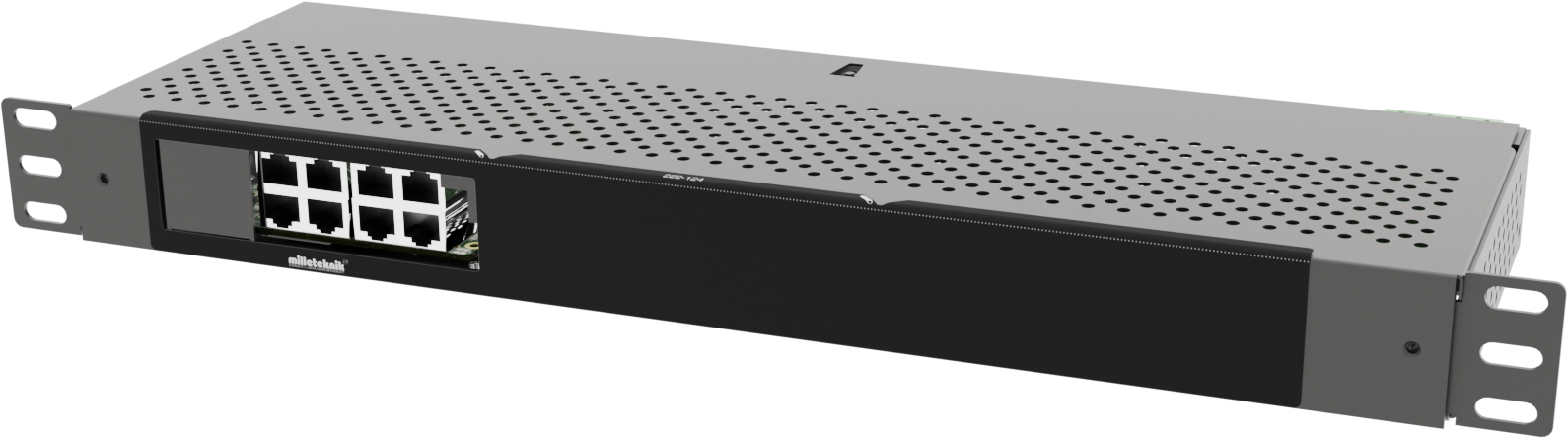

Produktbilde
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Navn
Fire-ports PoE-injektor i kabinett for 19" rack.
Bruksområde
PoE-injektor 4p 1HE leverer opptil fire enheter med både strøm og data via PoE-porter, uten separate belastningsutganger. Legger til PoE-feed til nettverkstilkoblinger som mangler PoE. Enkelt montert i et 19» stativ. Forsyning: 24 V inn, utgangsspenning: 48 V DC via PoE-porter. Trenger du flere porter? Koble til opptil tre enheter for totalt 12 PoE-utganger
Vanlige bruksområder
Strømforsyning for CCTV-kameraer der PoE-støtte mangler.
Utvidelse av nettverkskapasitet for sikkerhetssystemer.
Legger PoE-funksjon til nettverkstilkobling.
Drift av trådløse tilgangspunkter.
Teknisk beskrivelse
PoE injektor 48 V. Fire innganger og fire utganger.
Spenning, strøm og effekt
Spenning i: 27,3 V DC, (24 V).
Spenning ut: 48 I DC.
Maks effekt per PoE-port: 30,8 W.
Utganger
Fire PoE-porter og to LAN-porter.
Innkapsling, utførelse
Blikkboks for montering i 19" stativstativ. Pulverlakkert sort.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
PoE injektor 4p 1HE | 1,8 kg | 2,1 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notat
Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Link til tekniske spesifikasjoner
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-30
