Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Om
PoE-injector 4p 1HE adderar PoE-funktion till en nätverksanslutning som saknar detta och matar upp till fyra enheter med både ström och data via PoE-portar, utan behov av separata lastutgångar. Enheten monteras enkelt i PoE-injector 4P 1HE och matas med 24 V DC, vilket ger en utspänning på 48 V DC via PoE-portarna. Om fler portar behövs kan upp till tre enheter seriekopplas för totalt tolv PoE-utgångar.
Komponentöversikt

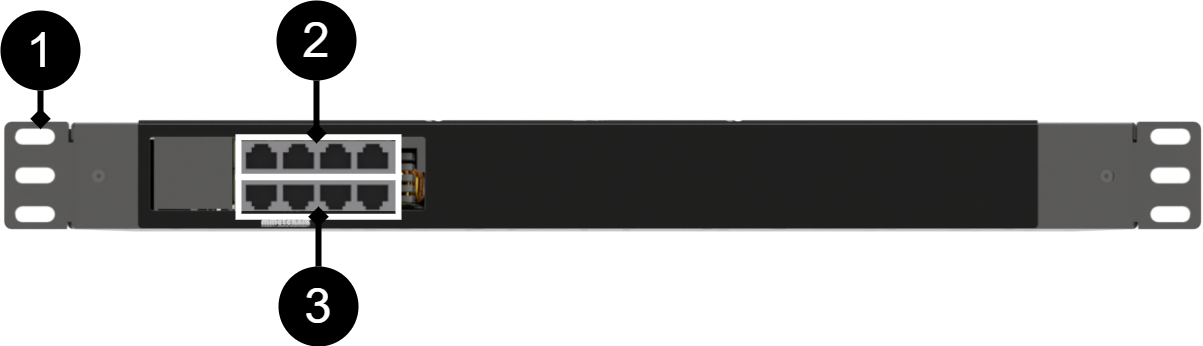

Komponentöversikt fram- och baksida
Nr | Förklaring |
|---|---|
1 | Fäste för 19" rack. |
2 | PoE in (över) |
3 | PoE ut (under) |

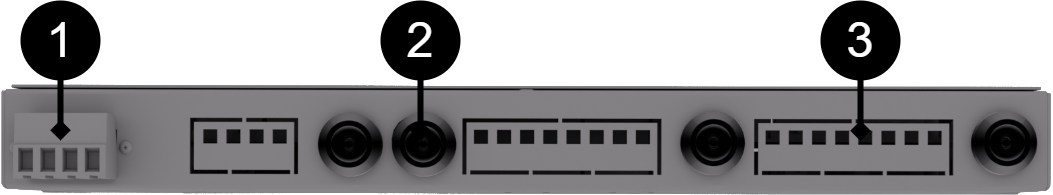

Nr | Förklaring | Kommentar |
|---|---|---|
1 | Anslutning, spänning in. | 24 V. |
2 | Kabelgenomföringar i gummi. |
|
3 | Knock-outs. | Klipp bort med plåttång. |

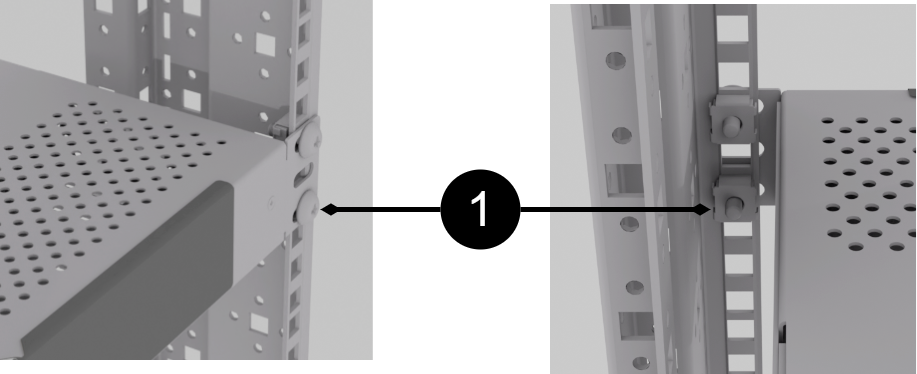

Montering i 19" rack
Enheten är en höjdenhet (44 mm) hög och skall monteras i 19" rack med två skruvar på varje sida (1).
Skruv och mutter för 19" rack ingår ej.
Observera
Lämna 100 mm fritt över och under för ventilation.
Koppla in i denna ordningen
Koppla in last.
Koppla in strömmatning, 24 V .

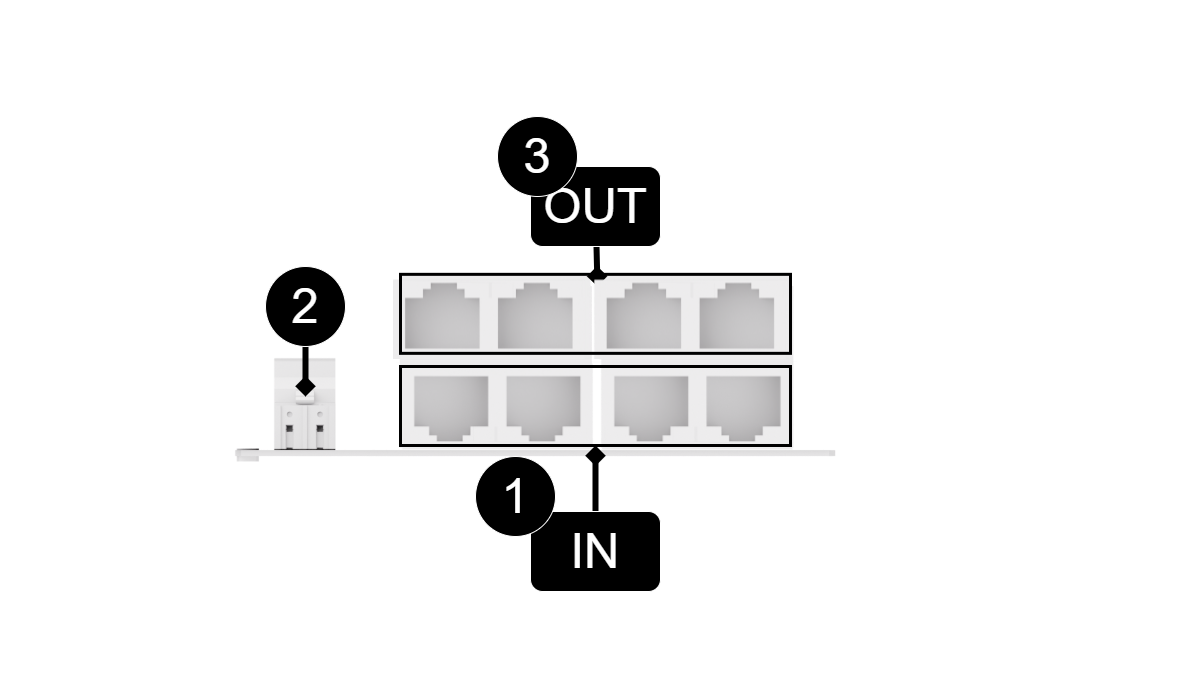

Inkoppling, kretskortsöversikt
PoE Injector startar så fort 24 V DC är inkopplat.
Nr | Förklaring |
|---|---|
1 | PoE in. |
2 | Strömmatning till PoE-kortet. |
3 | PoE ut. |

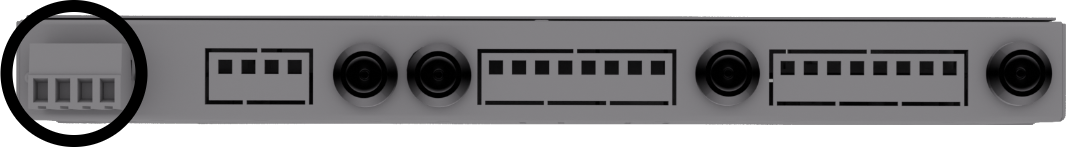

Inkoppling - strömmatning
Inkoppling av 24 V sker på baksidan, via den jackbara plinten.
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.
Produktblad
Produktblad

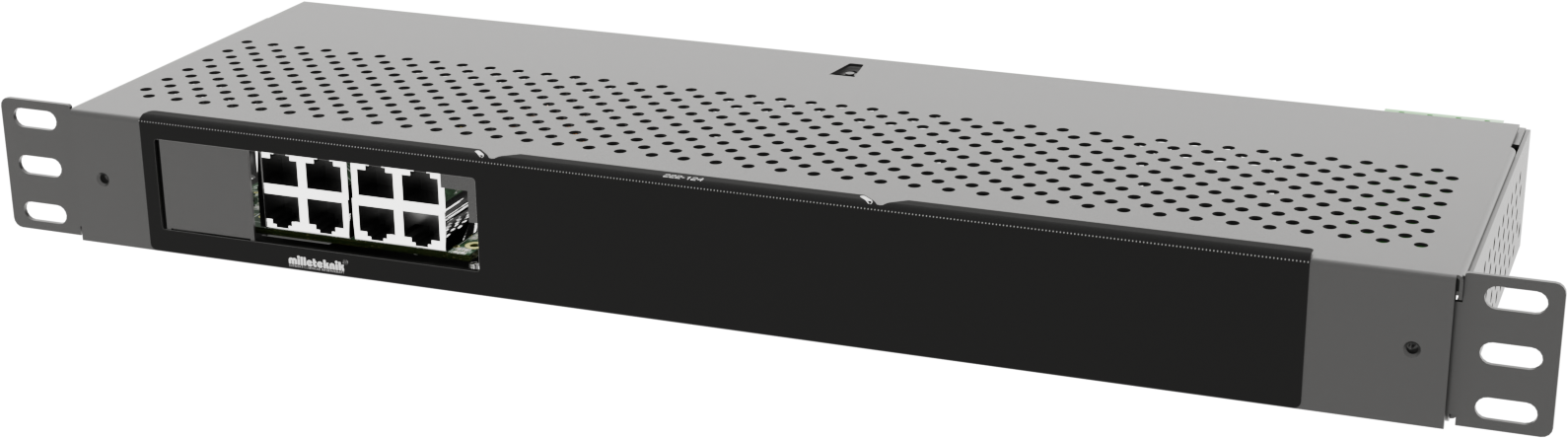

Produktbild
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
PoE-injector 4p 1HE | 1U02PI002404OP01 | 51 731 54 |
Benämning
Fyraportars PoE-injector i kapsling för 19" rack.
Om
PoE-injector 4p 1HE adderar PoE-funktion till en nätverksanslutning som saknar detta och matar upp till fyra enheter med både ström och data via PoE-portar, utan behov av separata lastutgångar. Enheten monteras enkelt i PoE-injector 4P 1HE och matas med 24 V DC, vilket ger en utspänning på 48 V DC via PoE-portarna. Om fler portar behövs kan upp till tre enheter seriekopplas för totalt tolv PoE-utgångar.
Vanliga användningsområden
Strömförsörjning till övervakningskameror där PoE-stöd saknas.
Förlängning av nätverkskapacitet för säkerhetssystem.
Adderar PoE-funktion till nätverksanslutning.
Drivning av trådlösa accesspunkter.
Teknisk beskrivning
PoE-injector 48 V. Fyra ingångar och fyra utgångar.
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 48 V DC.
Max effekt per PoE-port: 30,8 W.
Utgångar
Fyra PoE-portar för både ström och data. Inga separata lastutgångar ingår.
Kapsling, utförande
1 HE Plåtlåda för montering i 19" rackstativ. Pulverlackad svart.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
PoE-injector 4p 1HE | 1,8 kg | 2,1 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C.
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU |
CE: | CE direktivet enligt:765/2008 |
Miljö: | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notera
Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringdatum 2025-04-30
