Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Bruksområde
PoEs-switch 8p 1HE distribuerer både strøm og data via åtte PoE-porter samt data via to LAN-porter. Utvidbar til totalt 16 PoE-porter, med en effekt på 30, 8 W per port. Den monteres enkelt i et 19» stativ. PoE-bryter 8p 1HE gir kontroll over både strømforsyning (via PoE-porter) og nettverksdata til åtte enheter. Om nødvendig kan du utvide systemet med ett kort og få 16 PoE-porter
Komponentoversikt
Komponentoversikt -foran og bak
Nummer | Forklaring |
|---|---|
1 | Multivalgsratt |
2 | skjerm |
3 | Batterisikring |

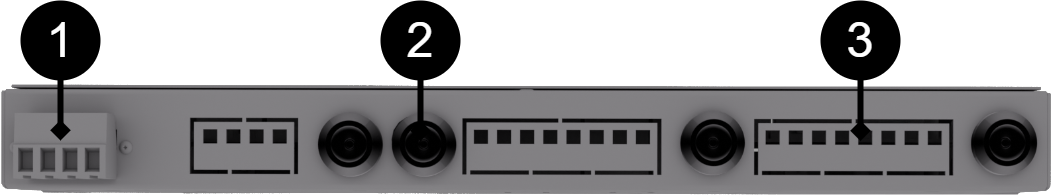

Nummer | Forklaring | Kommentar |
|---|---|---|
1 | Tilkobling av batterikabler | 48 år. |
2 | Last utgang 2 | Sikringen foran er den som er nærmest skjermen. |
3 | Last utgang 1 | Sikring på fronten er den som er nærmest hjørnet. |

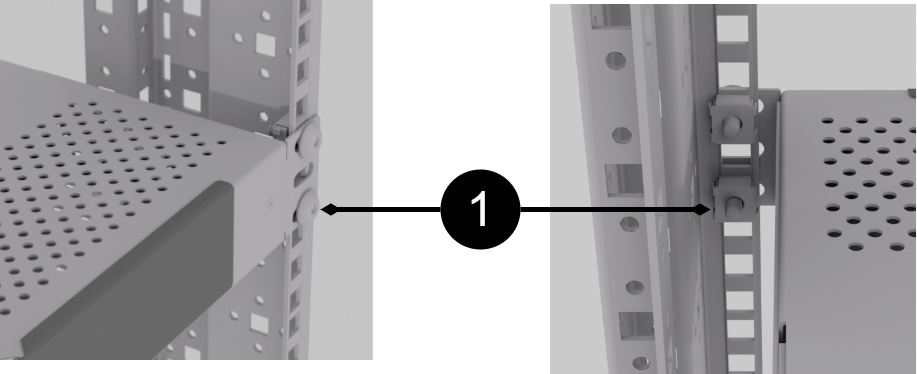

Montering i 19" rack
Enheten er en høydeenhet (44 mm) høy, og skal monteres i 19" stativer med to skruer på hver side (1).
Skrue og mutter for 19" stativ er ikke inkludert.
Obs
La minst 100 mm over og under for best ventilasjon.
Koble til denne bestillingen
Koble til last.
Plugg inn strømforsyning, 48V.
Kort beskrivelse for PoE switch 4p
Nei | Terminalnr | Forklaring |
|---|---|---|
1 | J5 | 2 stk. RJ-45-porter for data, ikke PoE, (drevet). |
2 | J5 | 4 stk. RJ-45-porter for tilkobling av PoE-enheter. |
A | - | Indikasjon, gul LED lyser når data overføres. |
B | - | Indikasjon, grønn LED lyser når enheten er koblet til. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |

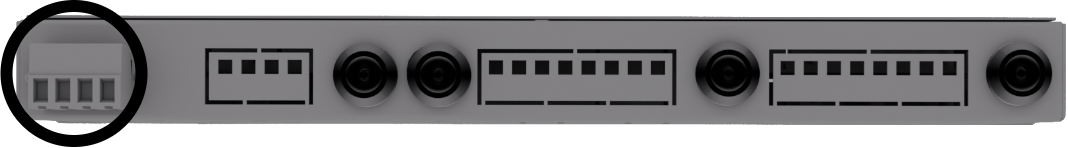

Plug-in - strømforsyning
Slå på 48V foregår på baksiden, via den jackbare terminalen.
Kompatible produkter
Produktet er kompatibelt med alle Milleteknik-batteribackup som leverer 48V ut.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik

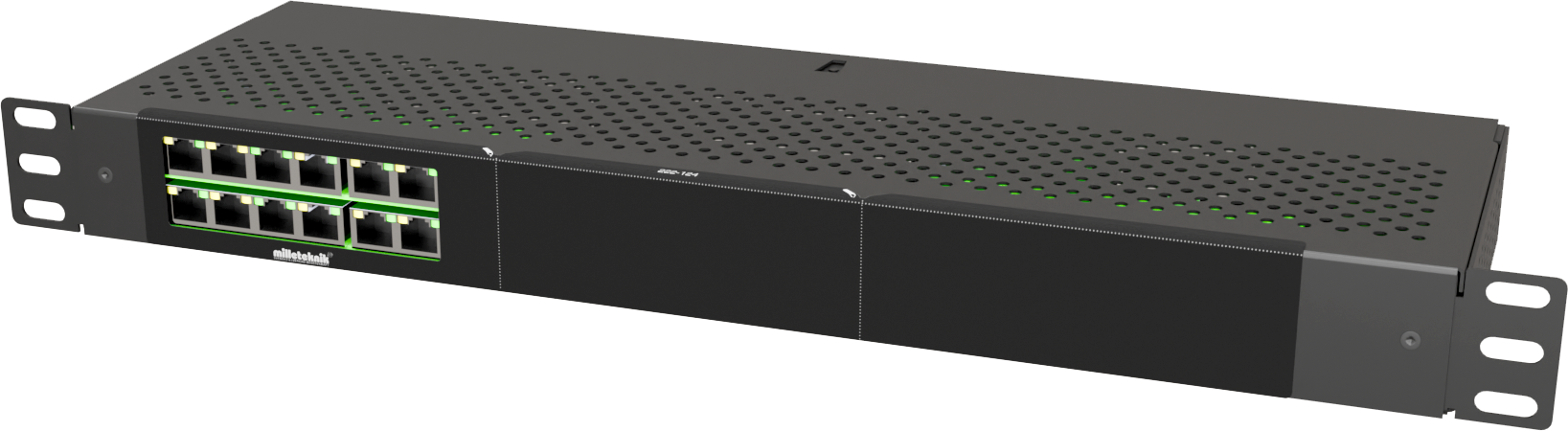

Produktbilde
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Navn
Åtte porter PoE-bryter i kabinett for 19" rack.
Bruksområde
PoEs-switch 8p 1HE distribuerer både strøm og data via åtte PoE-porter samt data via to LAN-porter. Utvidbar til totalt 16 PoE-porter, med en effekt på 30, 8 W per port. Den monteres enkelt i et 19» stativ. PoE-bryter 8p 1HE gir kontroll over både strømforsyning (via PoE-porter) og nettverksdata til åtte enheter. Om nødvendig kan du utvide systemet med ett kort og få 16 PoE-porter
Vanlige bruksområder
Strøm og data til sikkerhetskameraer.
Tilkobling av tilgangspunkter og IP-telefoner.
Nettverksadministrasjon i sikkerhetsinstallasjoner.
Teknisk beskrivelse
PoE-bryter for opp til AT-standard. Leverer 30,8 W per PoE-port. Ingen 24 V belastningsutganger er tilgjengelige på denne enheten PoE-bryter 8p 1HE distribuerer både strøm (via PoE-porter) og data til åtte enheter og kan utvides til 16 porter.
Spenning, strøm og effekt
Spenning i: 48 I DC.
Spenning ut: 48 I DC.
Maks effekt per PoE-port: 30,8 W.
Utganger
Åtte PoE-porter for både strøm og data, og fire LAN-porter for nettverkstilkobling. Ingen separate lasteutganger
Alarm
Alarmfunksjoner mangler.
Innkapsling, utførelse
Blikkboks for montering i 19" stativstativ. Pulverlakkert sort.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
PoE-switch 8p 1HE | 1,65 kg | 1,95 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notat
Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Link til tekniske spesifikasjoner
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-30
