Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Om
PoE-switch 8p 1HE distribuerar både ström och nätverksdata via åtta PoE-portar samt data via två separata LAN-portar. Den ger full kontroll över strömförsörjning och kommunikation till anslutna enheter. Enheten monteras smidigt i ett 19” rack och kan vid behov utökas med upp till två expansionskort, vilket ger totalt 24 PoE-portar med en effekt på upp till 30,8 W per port.
Komponentöversikt
Komponentöversikt fram- och baksida
Nr | Förklaring |
|---|---|
1 | Fäste för 19" rack. |
2 | PoE-utgångar. |
3 | LAN-utgångar. |

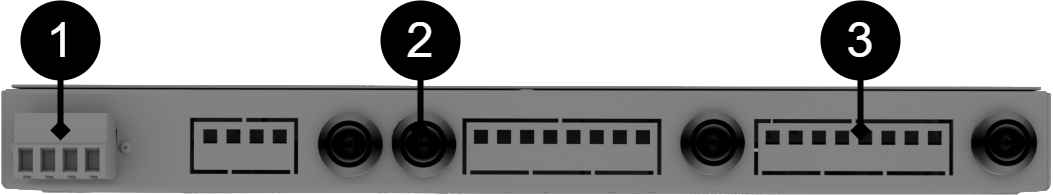

Nr | Förklaring | Kommentar |
|---|---|---|
1 | Anslutning, spänning in. | 48 V. |
2 | Kabelgenomföringar i gummi. |
|
3 | Knock-outs. | Klipp bort med plåttång. |
Montering i 19" rack

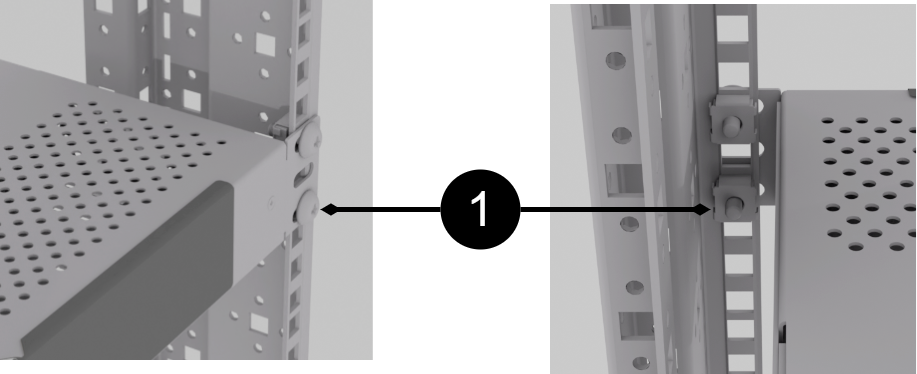

Enheten är en höjdenhet (44 mm) hög och skall monteras i 19" rack med två skruvar på varje sida (1).
Skruv och mutter för 19" rack ingår ej.
Observera
Lämna 100 mm fritt över och under för ventilation.
Koppla in i denna ordningen
Koppla in last.
Koppla in strömmatning, 48 V.

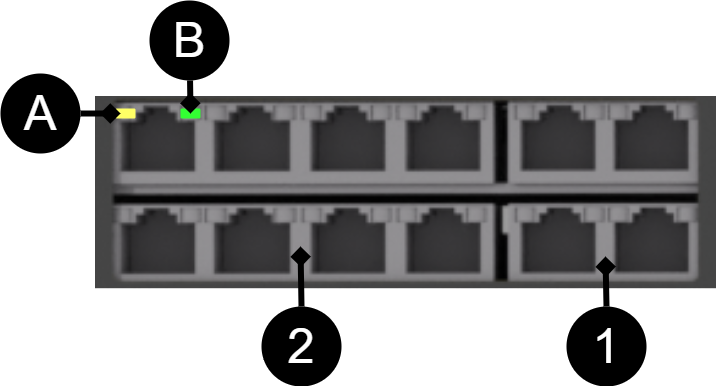

Kortbeskrivning för PoE-switch
Nr | Plint nr | Förklaring |
|---|---|---|
1 | J5 | 4 st. RJ-45 portar för data, (ej PoE-strömmatade portar). |
2 | J5 | 8 st. RJ-45 strömmatade portar för anslutning av PoE-enheter. |
A | - | Indikation, gul LED lyser när data överförs. |
B | - | Indikation, grön LED lyser när enhet kopplas in. Detta är endast indikering på att porten är inkopplad och inte den kopplade enhetens status. |
Inkoppling - strömmatning

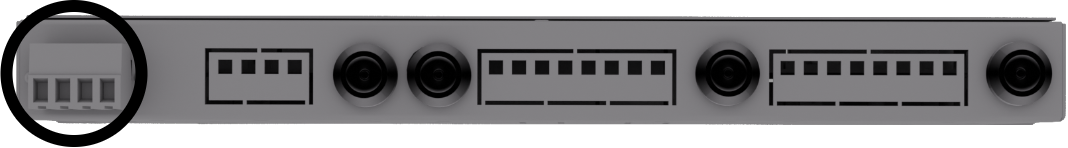

Inkoppling av 48 V sker på baksidan, via den jackbara plinten.
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 48 V ut.
Produktblad
Produktblad

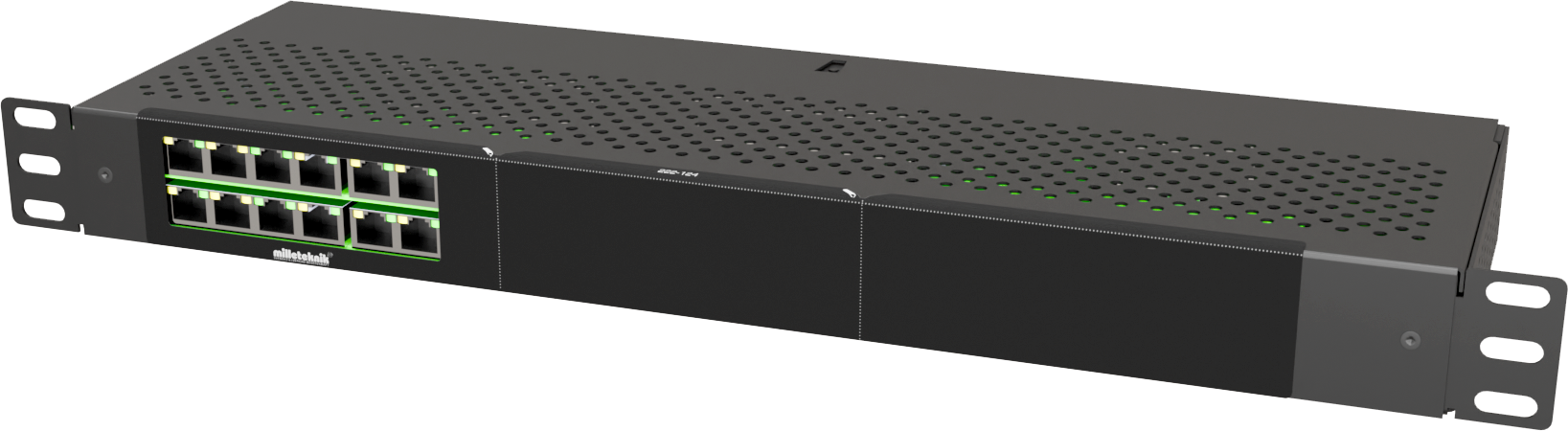

Produktbild
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Benämning
Åttaportars PoE-switch i kapsling för 19" rack.
Om
PoE-switch 8p 1HE distribuerar både ström och nätverksdata via åtta PoE-portar samt data via två separata LAN-portar. Den ger full kontroll över strömförsörjning och kommunikation till anslutna enheter. Enheten monteras smidigt i ett 19” rack och kan vid behov utökas med upp till två expansionskort, vilket ger totalt 24 PoE-portar med en effekt på upp till 30,8 W per port.
Vanliga användningsområden
Ström och data till övervakningskameror.
Anslutning av accesspunkter och IP-telefoner.
Nätverkshantering i säkerhetsinstallationer.
Teknisk beskrivning
PoE-switch för upp till AT-standard. Levererar upp till 30,8 W per PoE-port. Inga 24 V lastutgångar finns på denna enhet. PoE-switch 8p 1HE distribuerar både ström (via PoE-portar) och data till åtta enheter och kan utökas till 16 portar.
Spänning, ström och effekt
Spänning in: 48 V DC.
Spänning ut: 48 V DC.
Max effekt per PoE-port: 30,8 W.
Utgångar
Åtta PoE-portar för både ström och data, samt fyra LAN-portar för nätverksanslutning. Inga separata lastutgångar ingår.
Larm
Larmfunktioner saknas.
Kapsling, utförande
1 HE Plåtlåda för montering i 19" rackstativ. Pulverlackad svart.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
PoE-switch 8p 1HE | 1,65 kg | 1,95 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C.
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU |
CE: | CE direktivet enligt:765/2008 |
Miljö: | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notera
Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).
Begränsningar
Viktigt
Notera att 802.3at typ 2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2.
Produkten är testad och verifierad mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekten är modifierad för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringdatum 2025-04-30
