PoE-switch 8p managed 1HE | 1U02PM002408OP01 | 51 731 52 |
Käyttöalue
PoE-kytkin 8p hallittu 1HE tarjoaa täyden hallinnan virtalähteestä (PoE-porttien kautta) ja tiedonsiirrosta jopa kahdeksalle laitteelle, teholla 30,8 W porttia kohden. Se on helppo asentaa 19 tuuman telineeseen, ja siinä on myös kaksi LAN-porttia lisäyhteyksiä varten. Sisäänrakennetut hallintaominaisuudet tarjoavat saumattoman valvonnan ja konfiguroinnin tietokoneen kautta
Osaluettelo

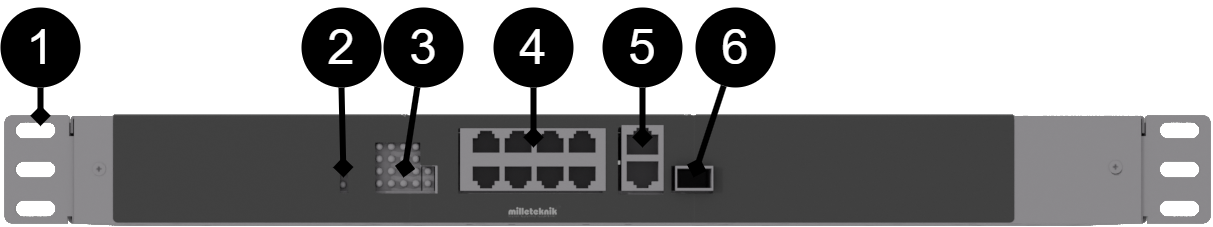

Komponenttien yleiskatsaus - edessä ja takana
Ei | Selitys |
|---|---|
1 | Kiinnike 19" telineeseen. |
2 | Merkkivalo syttyy keltaisena, kun kortti on kytketty virtaan. |
3 | Merkintä, keltainen LED syttyy, kun ulkoinen PoE on kytketty pistorasiaan. Tämä on vain osoitus siitä, että portti on kytketty eikä liitetyn laitteen tila. Hehkuu vihreänä, kun siirrät tietoja |
4 | 8 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
5 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (ei virtaa). |
6 | SFP-port. |

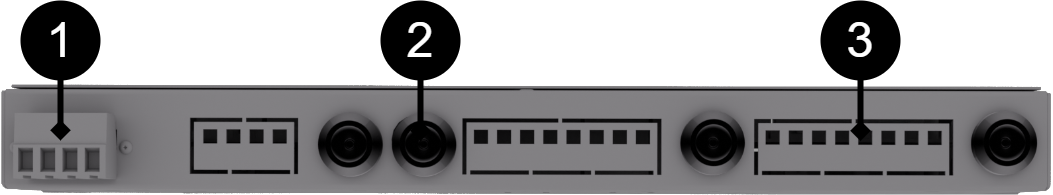

Nro | Selitys | Kommentti |
|---|---|---|
1 | Akun johtojen liitäntä | 24 V. |
2 | Lataa lähtö 2 | Edessä oleva sulake on lähimpänä näyttöä. |
3 | Lataa lähtö 1 | Edessä oleva sulake on lähimpänä kulmaa. |

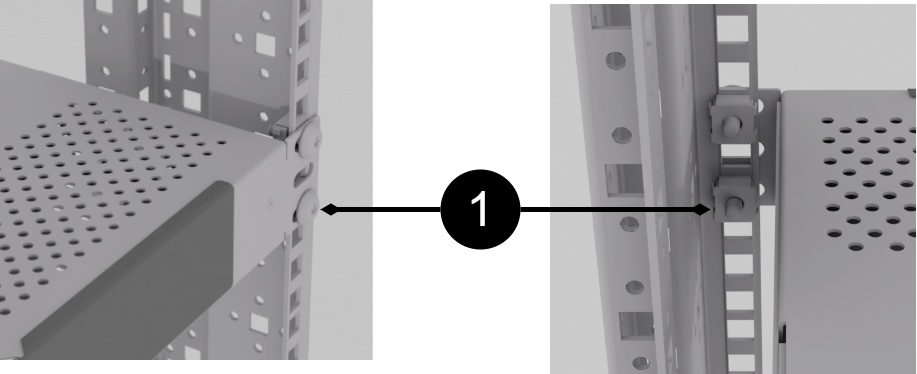

Asennus 19" telineeseen
Laite on korkeusyksikkö (44 mm) korkea, ja se tulee asentaa 19 tuuman telineisiin, joissa on kaksi ruuvia kummallakin puolella (1).
Ruuvi ja mutteri 19" telineeseen eivät sisälly toimitukseen.
Varo
Jätä vähintään 100 mm ylä- ja alapuolelle parhaan ilmanvaihdon saavuttamiseksi.
Liitä tähän tilaukseen
Kuorman kytkeminen.
Kytke virtalähde, 24 V .
Lyhyt kuvaus PoE-kytkimestä 8p/16p
[sv] Notera att bilden kan vara vänd

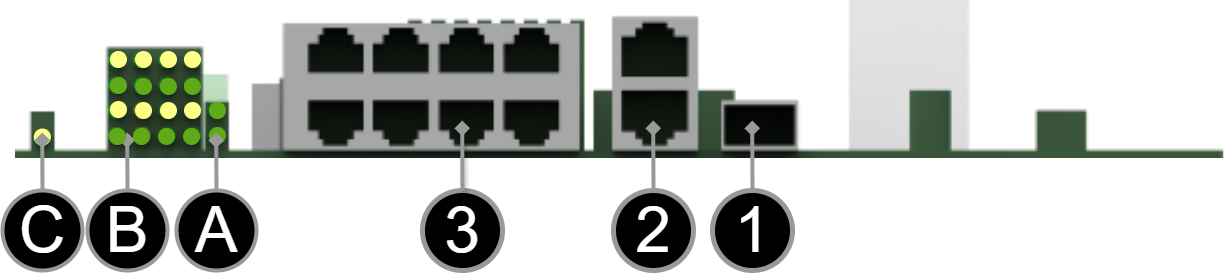

Nro / kirje | Selitys |
|---|---|
1 | SFP-port. |
2 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (ei virtaa). |
3 | 8 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
A | Merkkivalo, vihreä LED syttyy, kun ulkoinen PoE on kytketty. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. Palaa keltaisena tiedonsiirron aikana. |
B | Merkkivalo, keltainen LED syttyy, kun PoE-laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. Palaa vihreänä, kun tietoja siirretään. |
C | Palaa vihreänä, kun kortissa on jännite. |

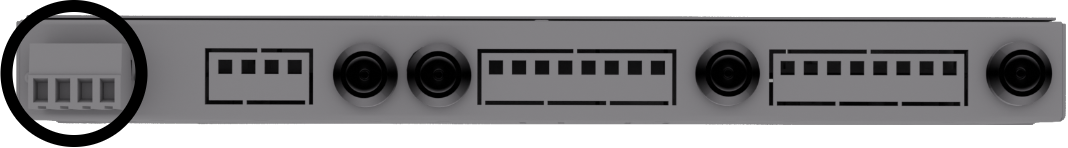

Plug-in - virtalähde
Kytkeminen päälle 24 V tapahtuu takana, irrotettavan päätelaitteen kautta.
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfigurointia varten tietokoneelle on asetettava oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen kautta (kuten: Chrome, Edge, Firefox jne.).
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11). Windows ja nimet voivat vaihdella eri Windows-versioiden välillä. Valitettavasti emme voi tarjota tukea tietokoneesi asetuksille.
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät kytkimeen yhdistämiseen.
Ethernet-tilaikkuna tulee näkyviin. Napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta: Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Paina päälle OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli tietokoneen ja PoE-kytkimen väliin.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomaa
Jos saat varoituksen, että sivu ei ole suojattu/yhteys ei ole yksityinen, napsauta "Lisäasetukset" ja sitten "Jatka".
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Taulu 5. Kirjaudu sisään kytkimeen.Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |
Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|

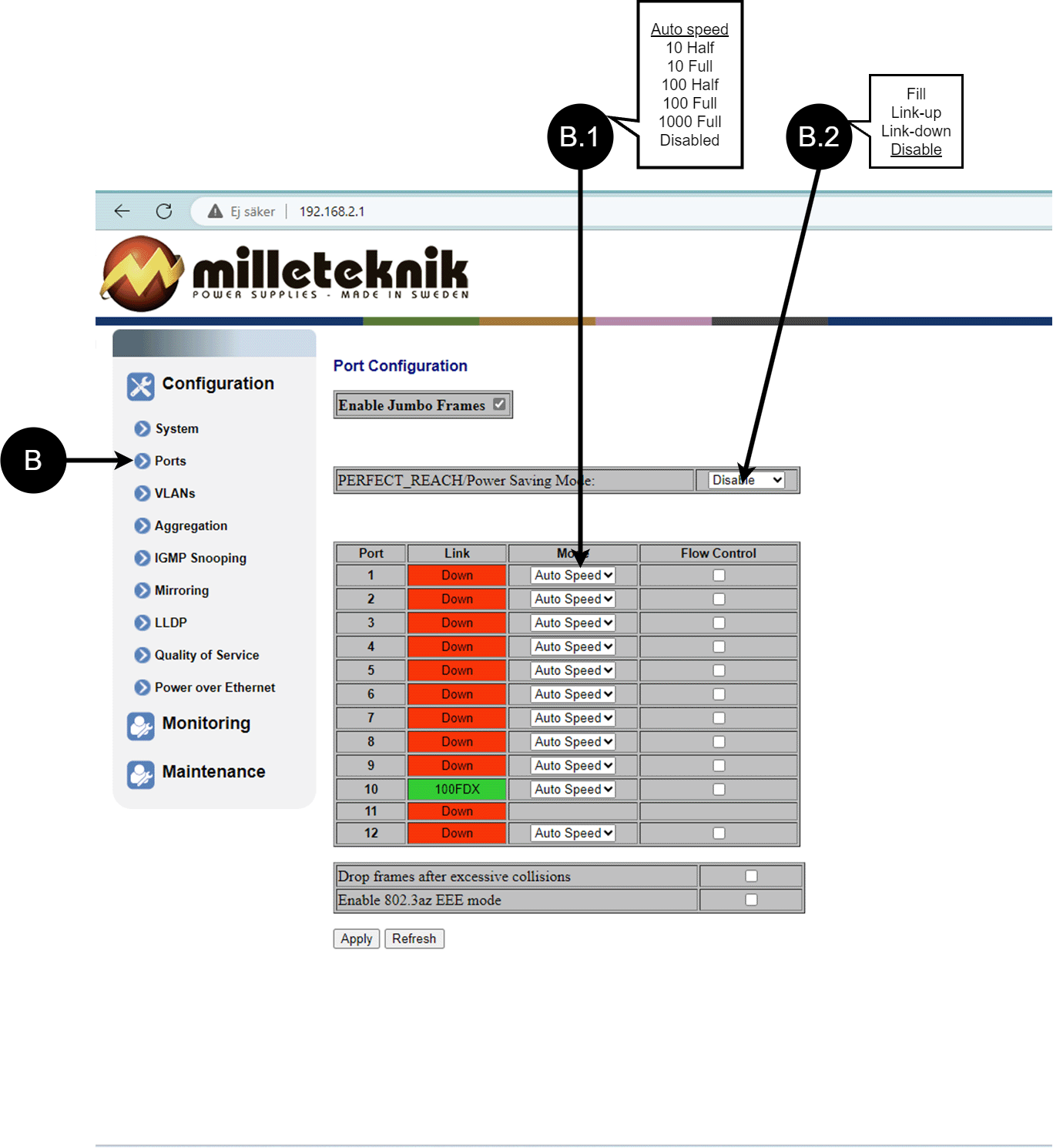

B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
C: Virtuaaliverkon konfigurointi.

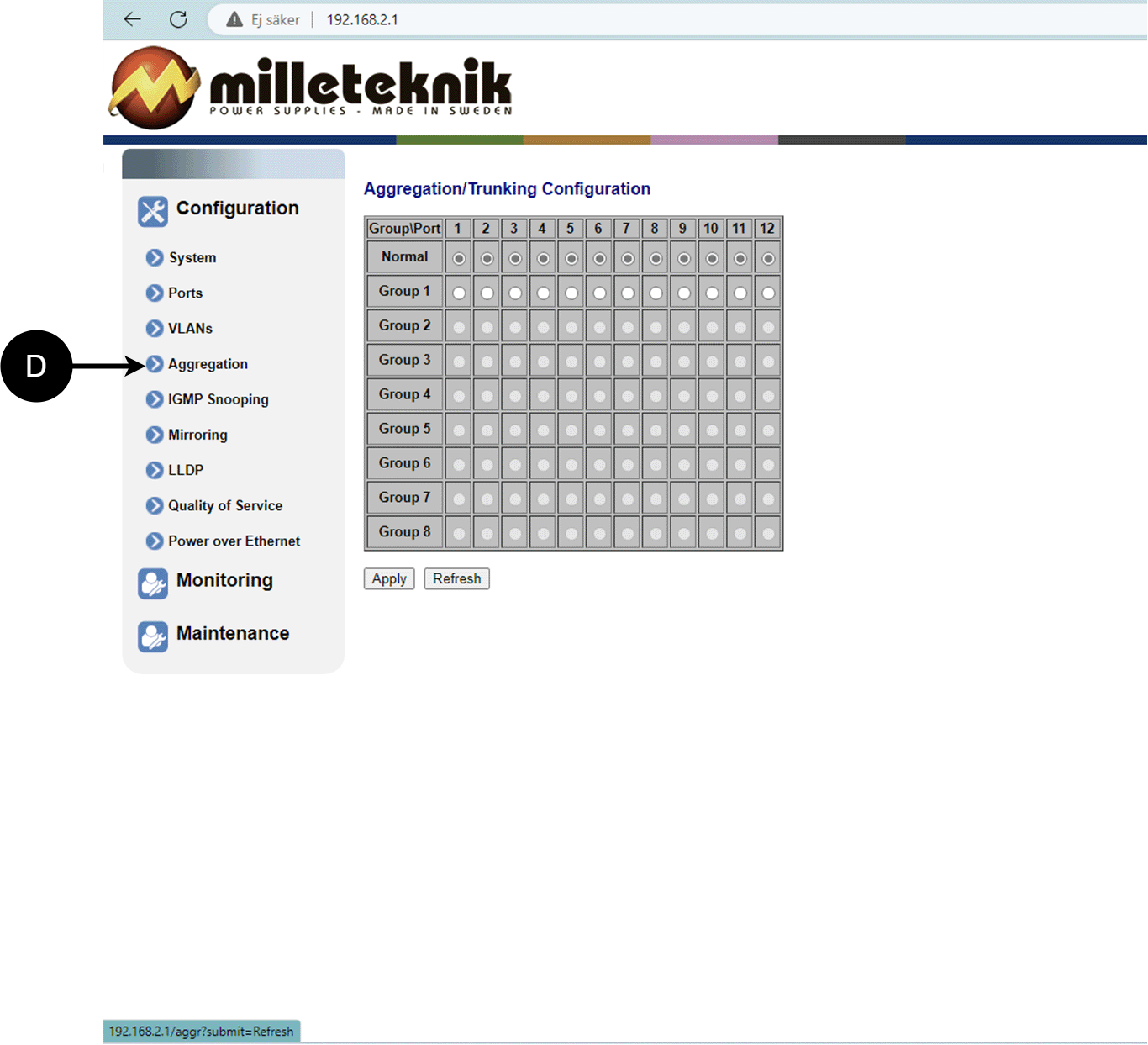

Aggregointi, konfigurointi
D: Kuorman tasaus porttien välillä.

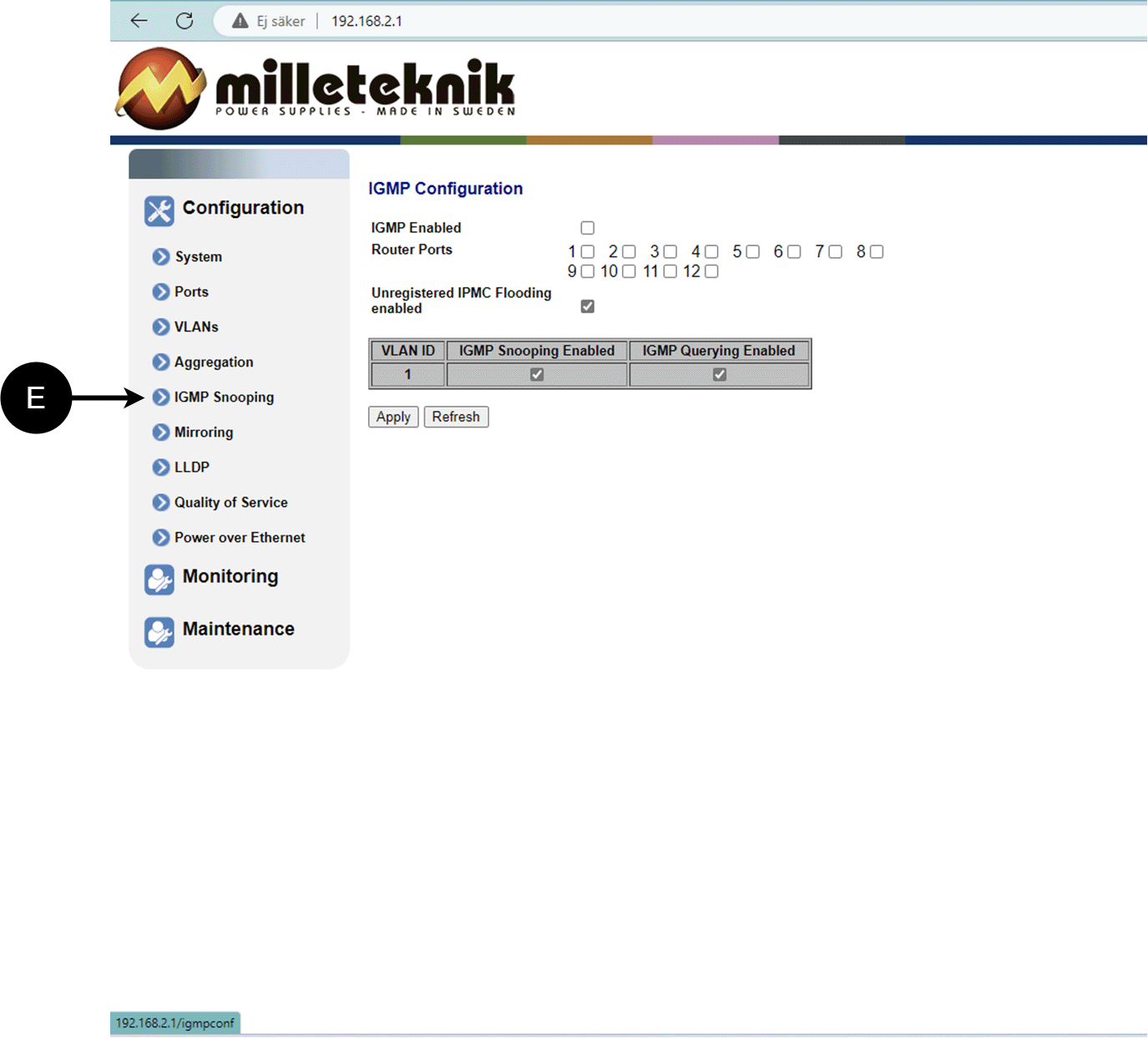

IGMP Snooping, konfigurointi
E: Vastaanottoa ohjaava kytkin.
Peilaus, konfigurointi

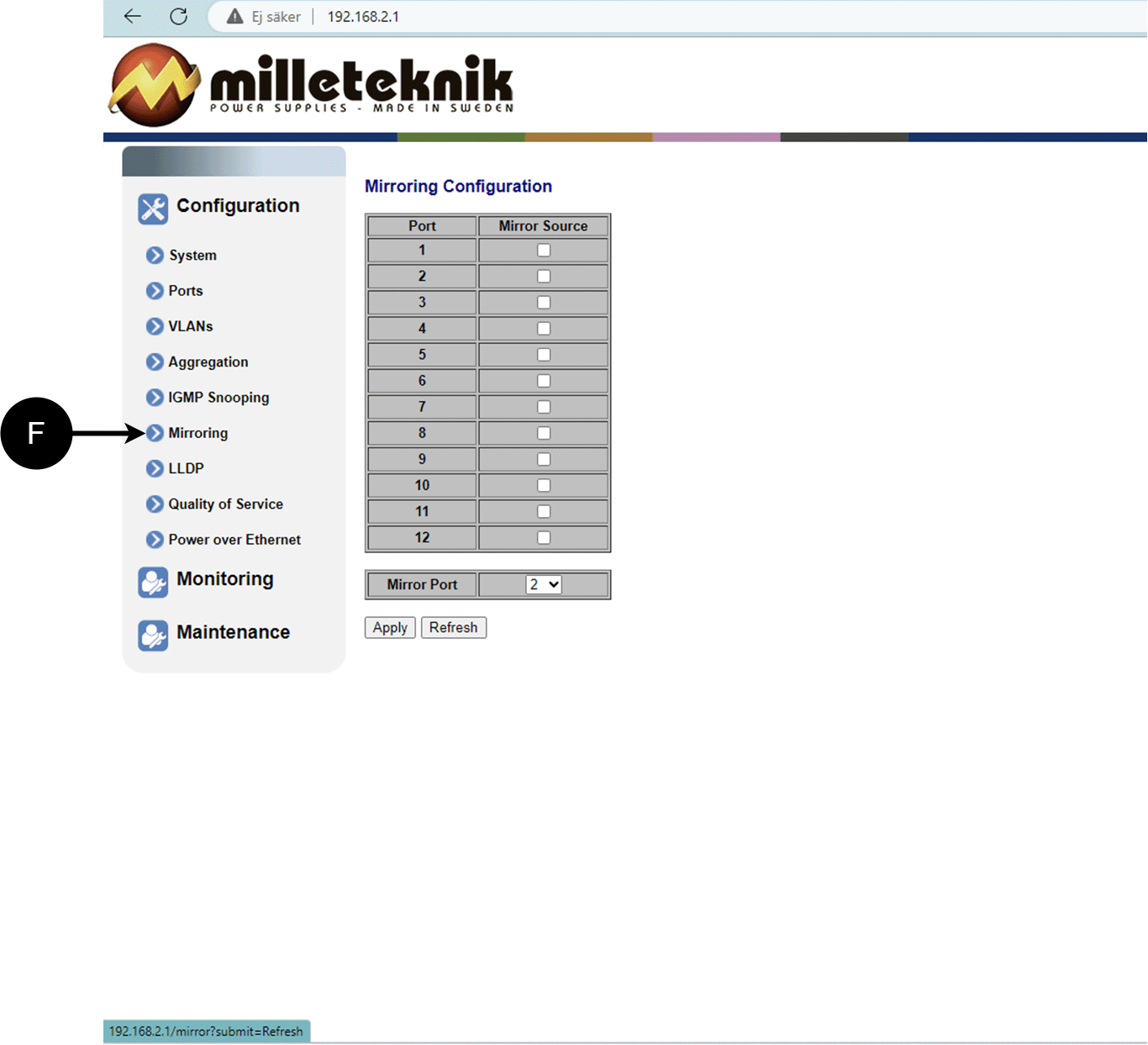

F: Porttien peilaus.

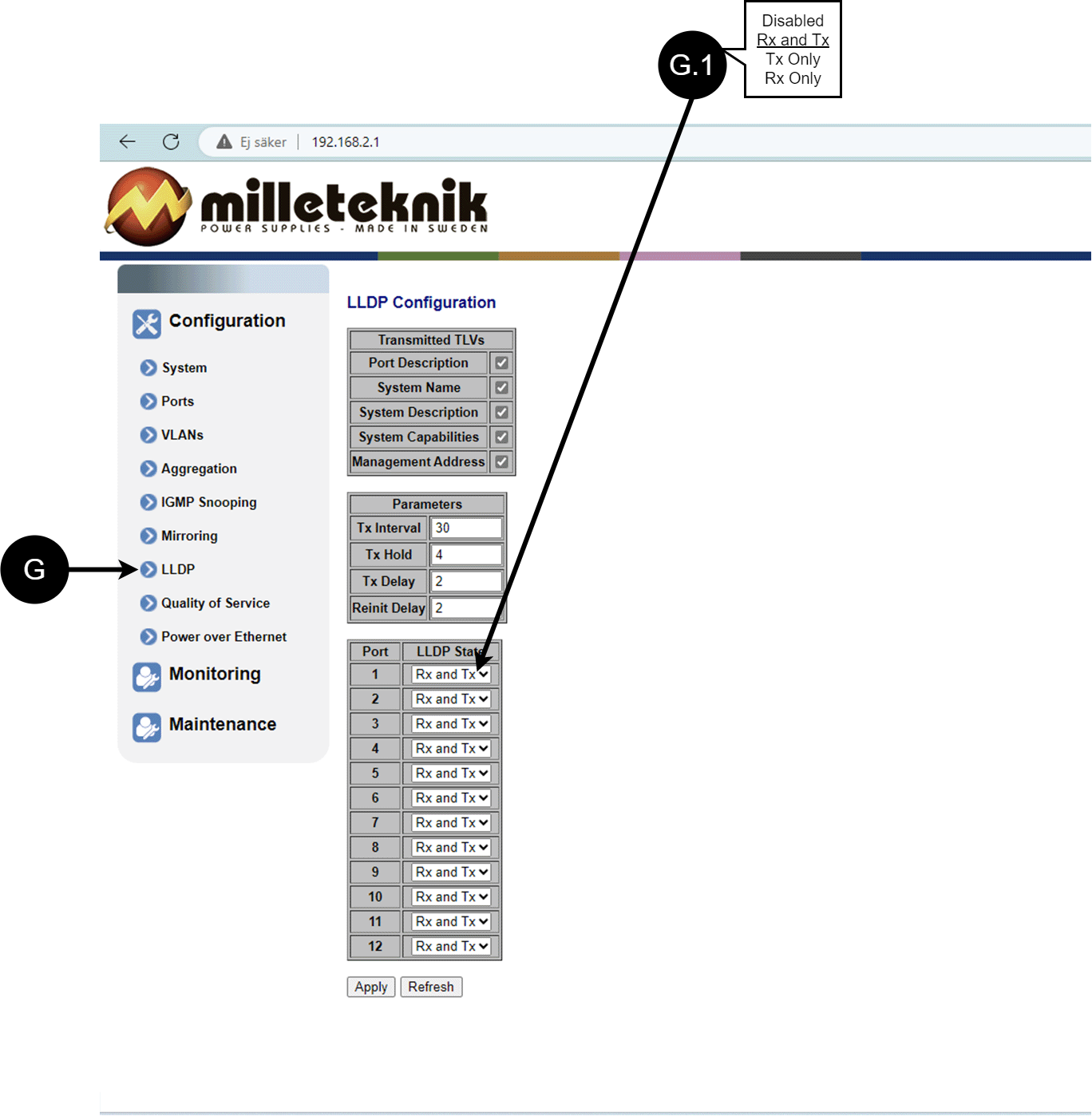

LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnisteesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon ollessa kuormitettu. |
H.1 | Määrittää, onko QoS aktiivinen. |
PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|

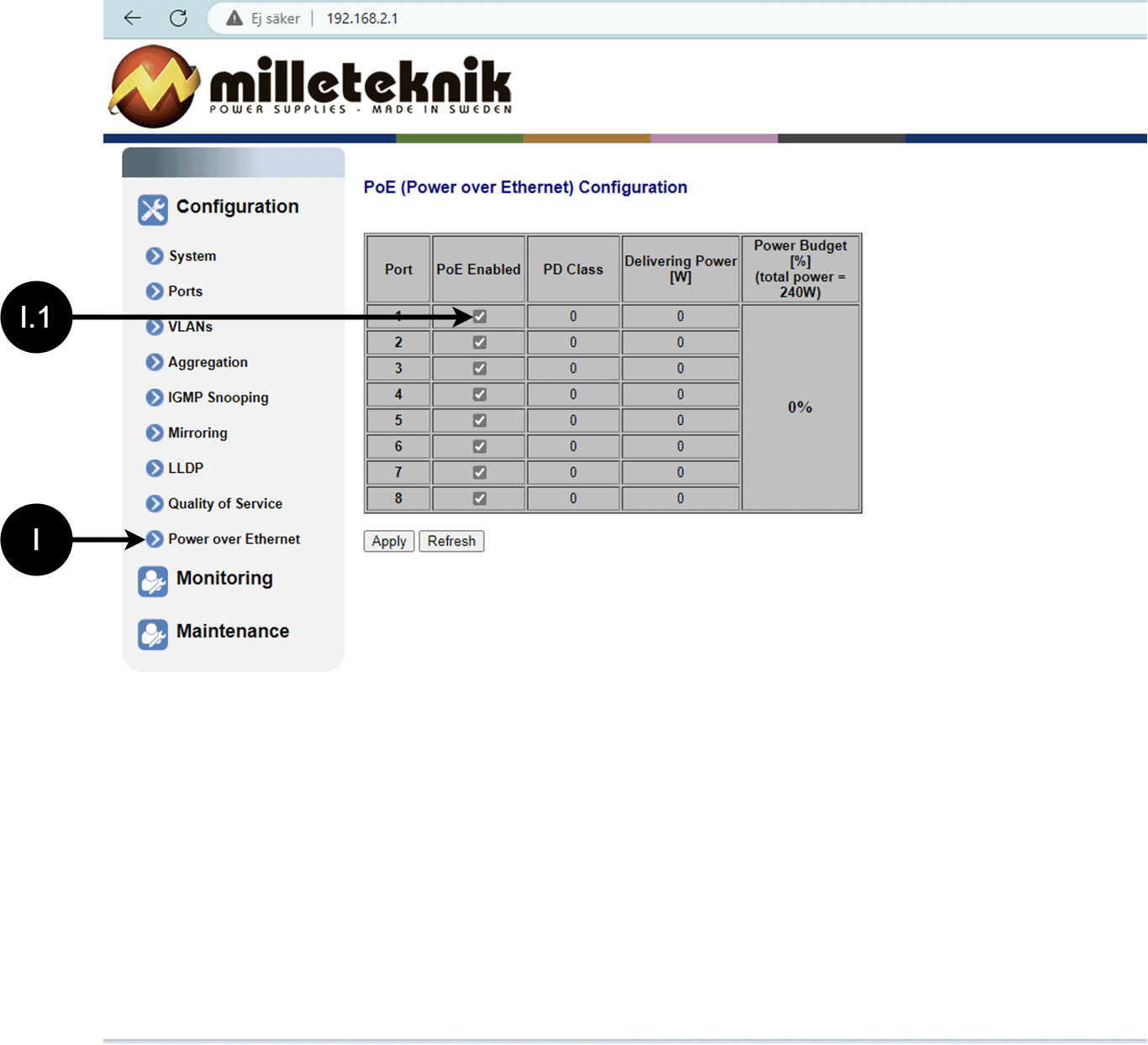

I | Virta Ethernetin kautta |
I.1 | Kytkee PoE-toiminnon/portin päälle tai pois päältä. Muista painaa "Käytä" tallentaaksesi muutokset. |
Valvonta

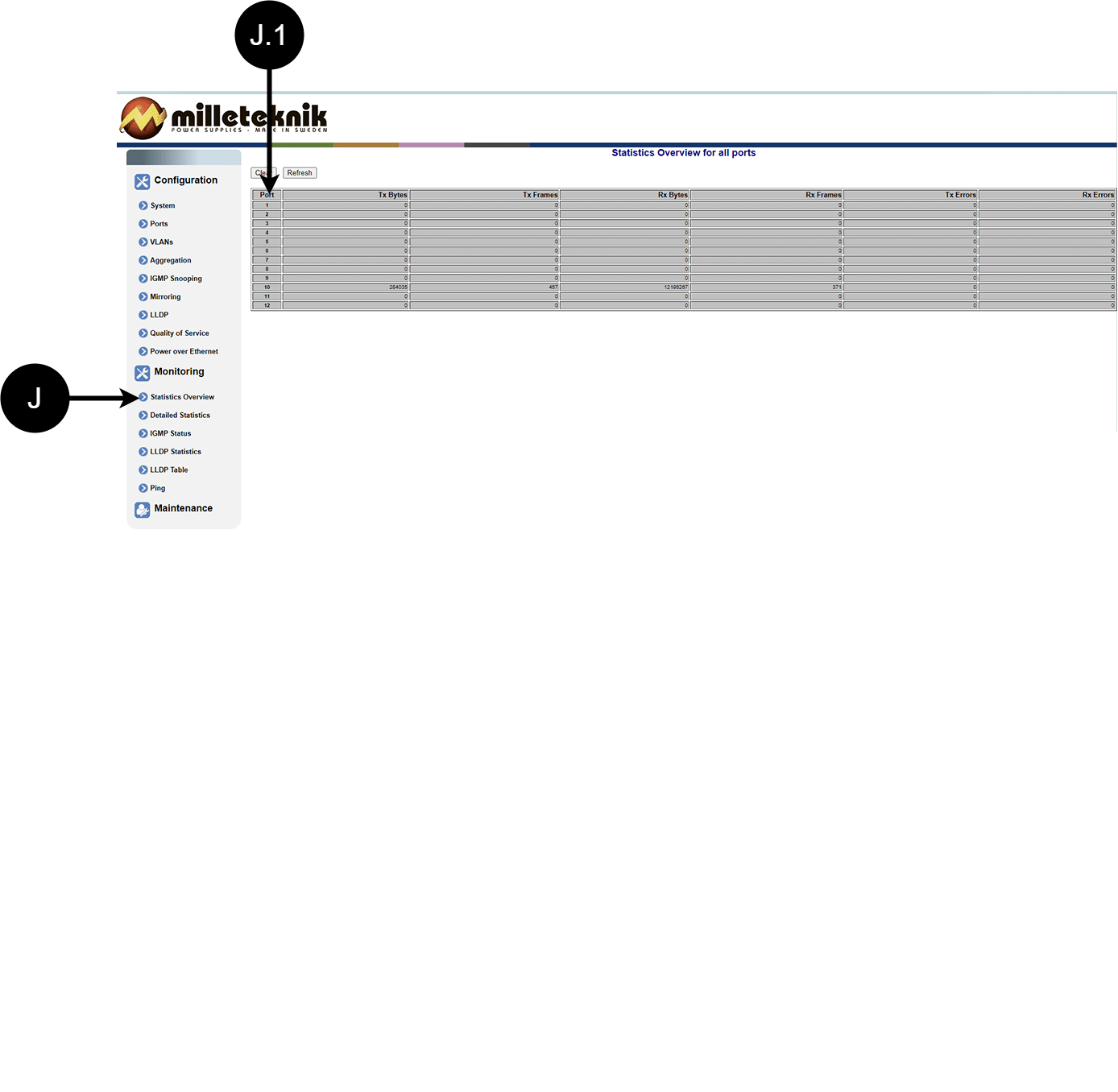

Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |
Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|

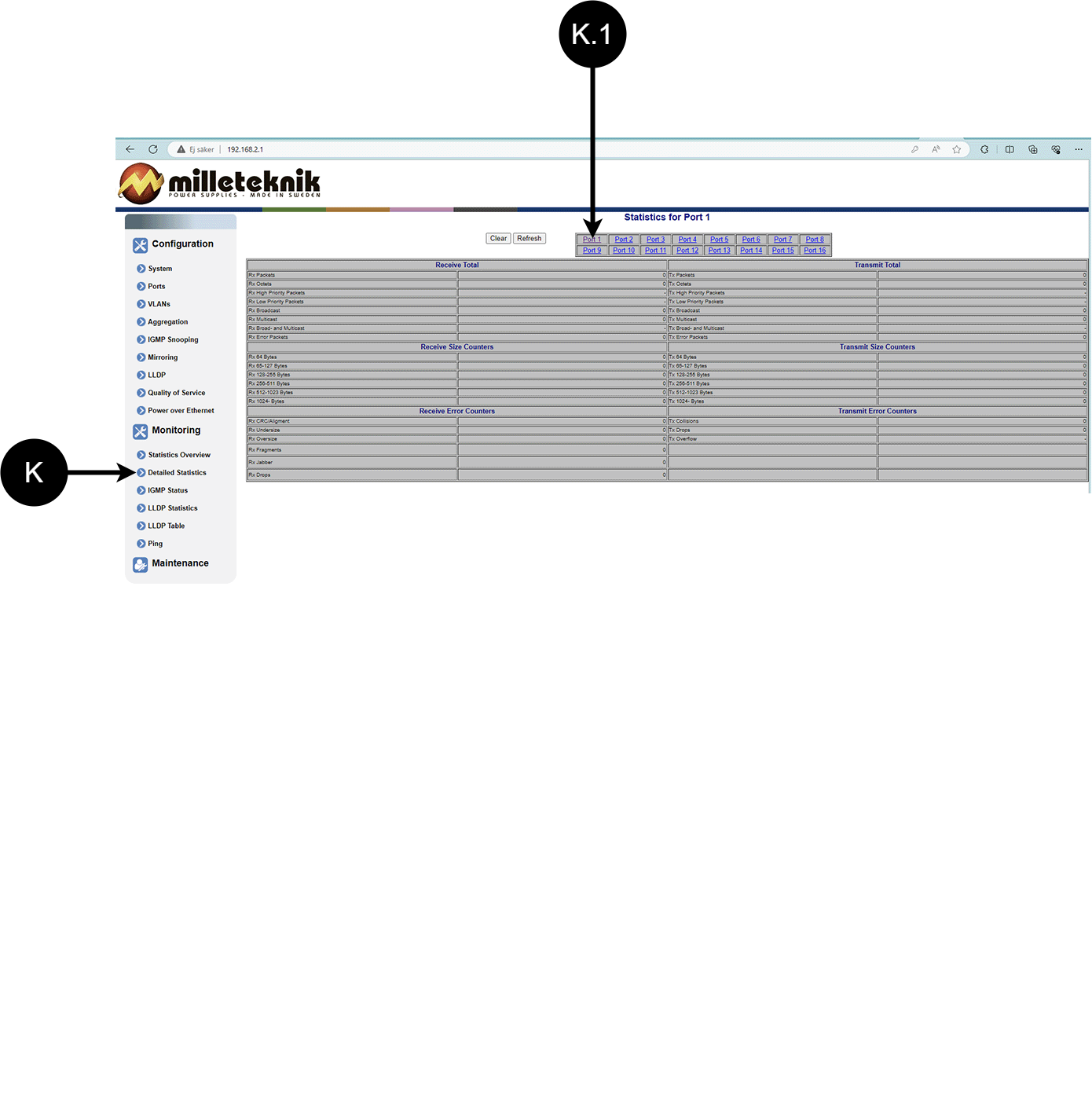

K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP-tila
L: IGMP:n tila

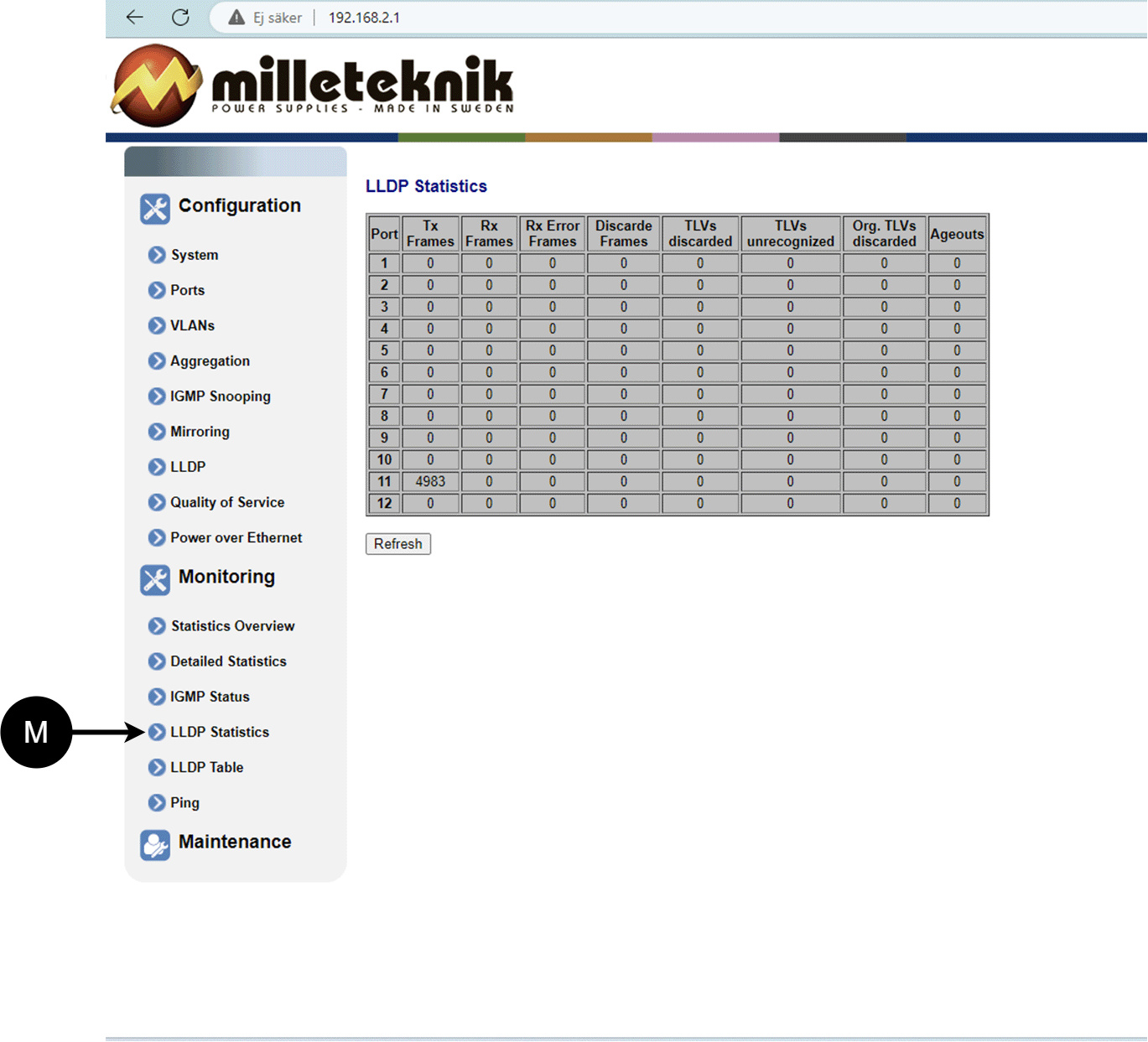

LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
O.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kytkimen tehdasasetusten palautus vain tehdään ohjelmiston (tästä) käyttöliittymästä.
Suositus: Säilytä IP-osoite 192.168.2.1 ja huomaa salasana.
Tärkeää
Tehdasasetusten palautuksen aikana kaikki asetukset, mukaan lukien IP-asetukset, menetetään. Tallenna asetukset ennen tehdasasetusten palautusta. Katso Lataa uusi ohjelmisto
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneellasi kohtaan, johon tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjaudu ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-30
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat 24 V DC ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

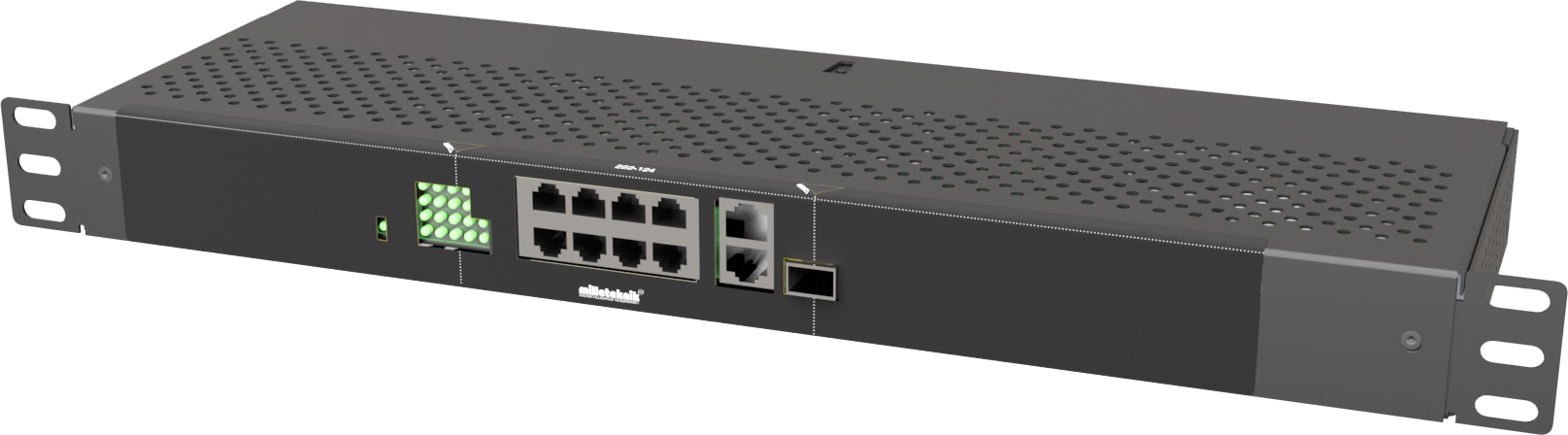

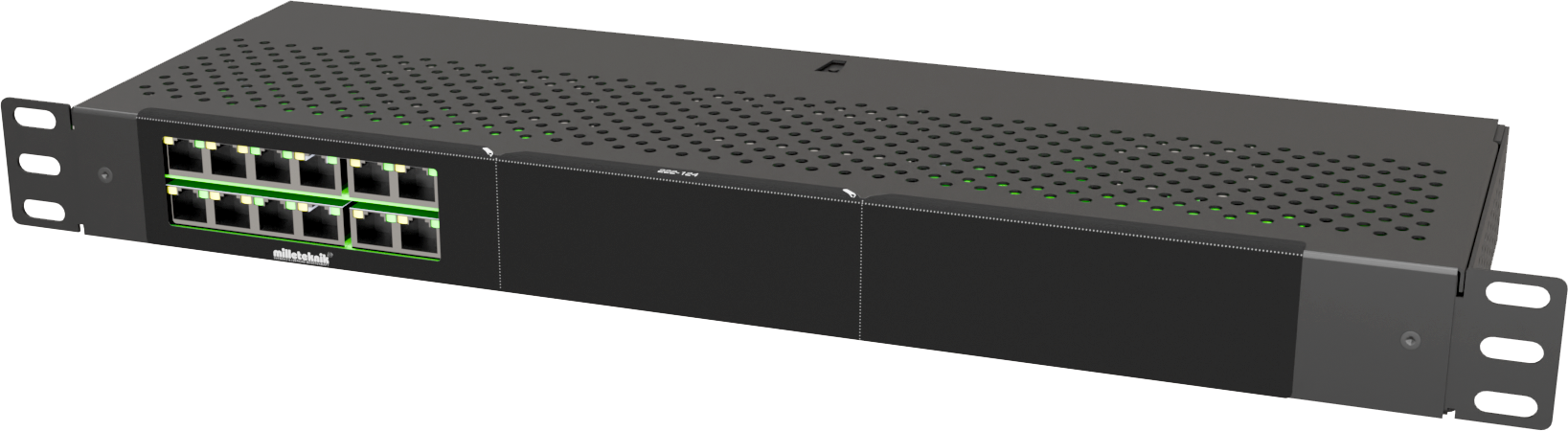

Tuotekuva
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE-switch 8p managed 1HE | 1U02PM002408OP01 | 51 731 52 |
Nimi
Kahdeksan portti Hallittu PoE-kytkin kotelossa 19" telineeseen.
Käyttöalue
PoE-kytkin 8p hallittu 1HE tarjoaa täyden hallinnan virtalähteestä (PoE-porttien kautta) ja tiedonsiirrosta jopa kahdeksalle laitteelle, teholla 30,8 W porttia kohden. Se on helppo asentaa 19 tuuman telineeseen, ja siinä on myös kaksi LAN-porttia lisäyhteyksiä varten. Sisäänrakennetut hallintaominaisuudet tarjoavat saumattoman valvonnan ja konfiguroinnin tietokoneen kautta
Yleiset käyttötarkoitukset
Virtaa ja dataa valvontakameroihin.
Tukiasemien ja IP-puhelinten liittäminen.
Verkonhallinta tietoturva-asennuksissa.
Tekninen kuvaus
PoE-kytkin AT-standardiin asti. Toimittaa 30,8 W PoE-porttia kohden. Tässä laitteessa ei ole käytettävissä 24 V: n kuormituslähtöä
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 48 DC: SSÄ.
Suurin teho PoE-porttia kohti: 30,8 W.
Lähdöt
Kahdeksan PoE-porttia ja kaksi LAN-porttia.
Hälytys
Hälytystoiminnot puuttuvat.
Kotelo, toteutus
Tinalaatikko asennettavaksi 19" telinetelineeseen. Pulverimaalattu musta.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE-kytkin 8p hallittu 1HE | 2,0 kg | 2,3 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C - +40°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863 |
Huomaa
Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki teknisiin tietoihin
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-30
