Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-switch 8p managed 1HE | 1U02PM002408OP01 | 51 731 52 |
Bruksområde
PoE-svitsj 8p administrert 1HE gir full kontroll over strømforsyning (via PoE-porter) og dataoverføring til opptil åtte enheter, med en effekt på 30,8 W per port. Den kan enkelt monteres i et 19» rack, og har også to LAN-porter for ekstra tilkoblinger. De innebygde administrasjonsfunksjonene gir sømløs overvåking og konfigurasjon via datamaskin
Komponentoversikt

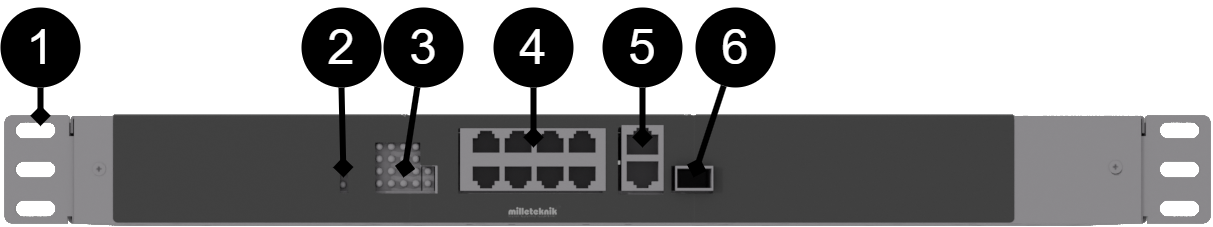

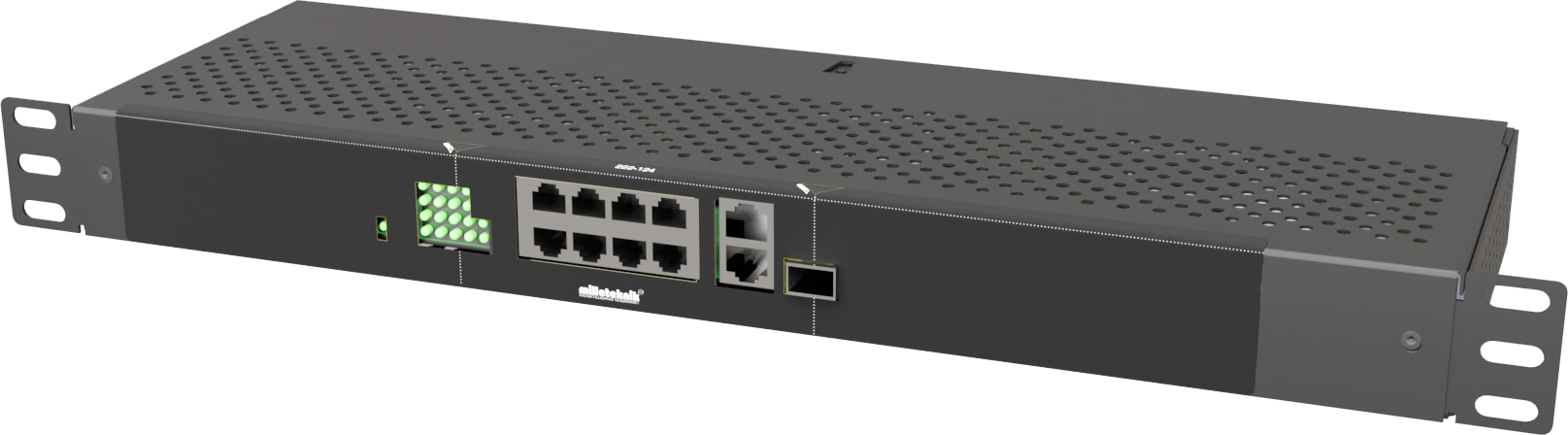

Komponentoversikt -foran og bak
Nei | Forklaring |
|---|---|
1 | Brakett for 19" stativ. |
2 | Indikasjonen lyser gult når kortet er aktivert. |
3 | Indikasjon, gul LED lyser når ekstern PoE er koblet til. Dette er bare en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. Lyser grønt når du overfører data |
4 | 8 stk. RJ-45-porter for tilkobling av PoE-enheter. |
5 | 2 stk. RJ-45-porter for data, ikke PoE, (ikke strømførende). |
6 | SFP-port. |

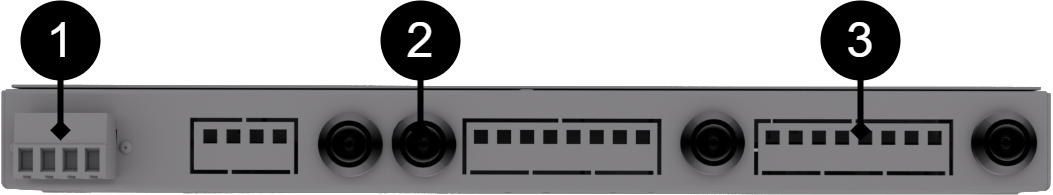

Nummer | Forklaring | Kommentar |
|---|---|---|
1 | Tilkobling av batterikabler | 24 V. |
2 | Last utgang 2 | Sikringen foran er den som er nærmest skjermen. |
3 | Last utgang 1 | Sikring på fronten er den som er nærmest hjørnet. |

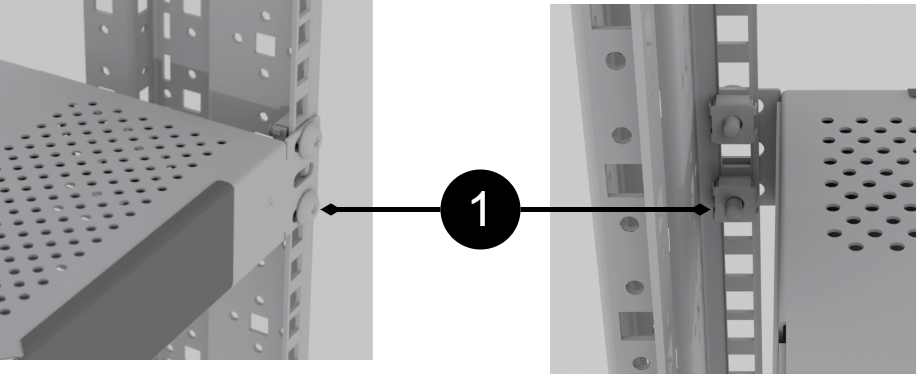

Montering i 19" rack
Enheten er en høydeenhet (44 mm) høy, og skal monteres i 19" stativer med to skruer på hver side (1).
Skrue og mutter for 19" stativ er ikke inkludert.
Obs
La minst 100 mm over og under for best ventilasjon.
Koble til denne bestillingen
Koble til last.
Plugg inn strømforsyning, 24 V .

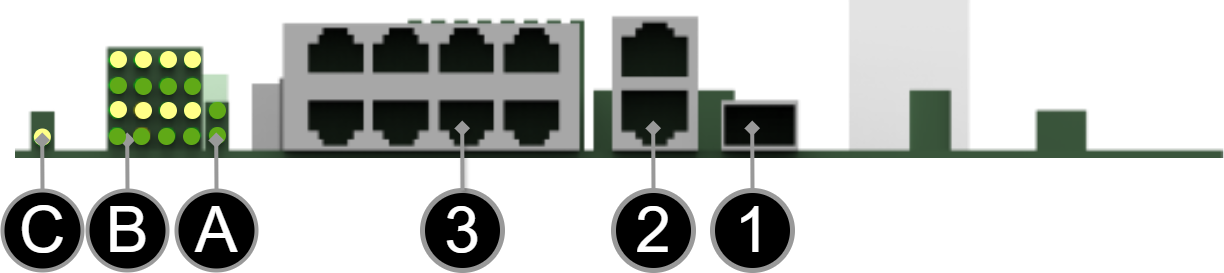

Kort beskrivelse for PoE-bryter 8p/16p
[sv] Notera att bilden kan vara vänd
nr./brev | Forklaring |
|---|---|
1 | SFP-port. |
2 | 2 stk. RJ-45-porter for data, ikke PoE, (ikke strømførende). |
3 | 8 stk. RJ-45-porter for tilkobling av PoE-enheter. |
A | Indikasjon, grønn LED lyser når ekstern PoE er tilkoblet. Dette er bare en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. Lyser gult under dataoverføring. |
B | Indikasjon, gul LED lyser når PoE-enheten er koblet til. Dette er bare en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. Lyser grønt når data overføres. |
C | Lyser grønt når kortet har spenning. |

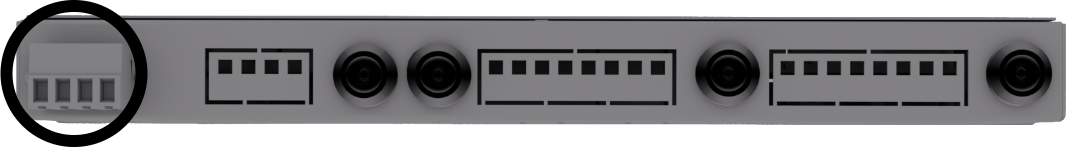

Plug-in - strømforsyning
Slå på 24 V foregår på baksiden, via den jackbare terminalen.
Slik får du tilgang til programvaren i PoE-svitsj
Slik får du tilgang til programvaren i PoE Switch
Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.
For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.
Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).
Følg trinnene for å få tilgang til bryterens innstillinger.
Notat
Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin
Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.
Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.
Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.
Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).
Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).
Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.
Logg inn på bryteren
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".
Start nettleseren på datamaskinen.
Logg på PoE-svitsj.
Tabell 5. Logg inn på bryteren.Tall
Forklaring
1
IP-adressen til PoE-svitsjen: 192.168.2.1
2
Passord: admin
3
Søk = Ok
4
Meny i PoE-bryteren
Konfigurasjon
System, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
A | Konfigurasjonsside for PoE-svitsjsystem |
A.1 | Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor. |
A.2 | Endrer standard passord fra fabrikken (admin). |
A.3 | Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene. |

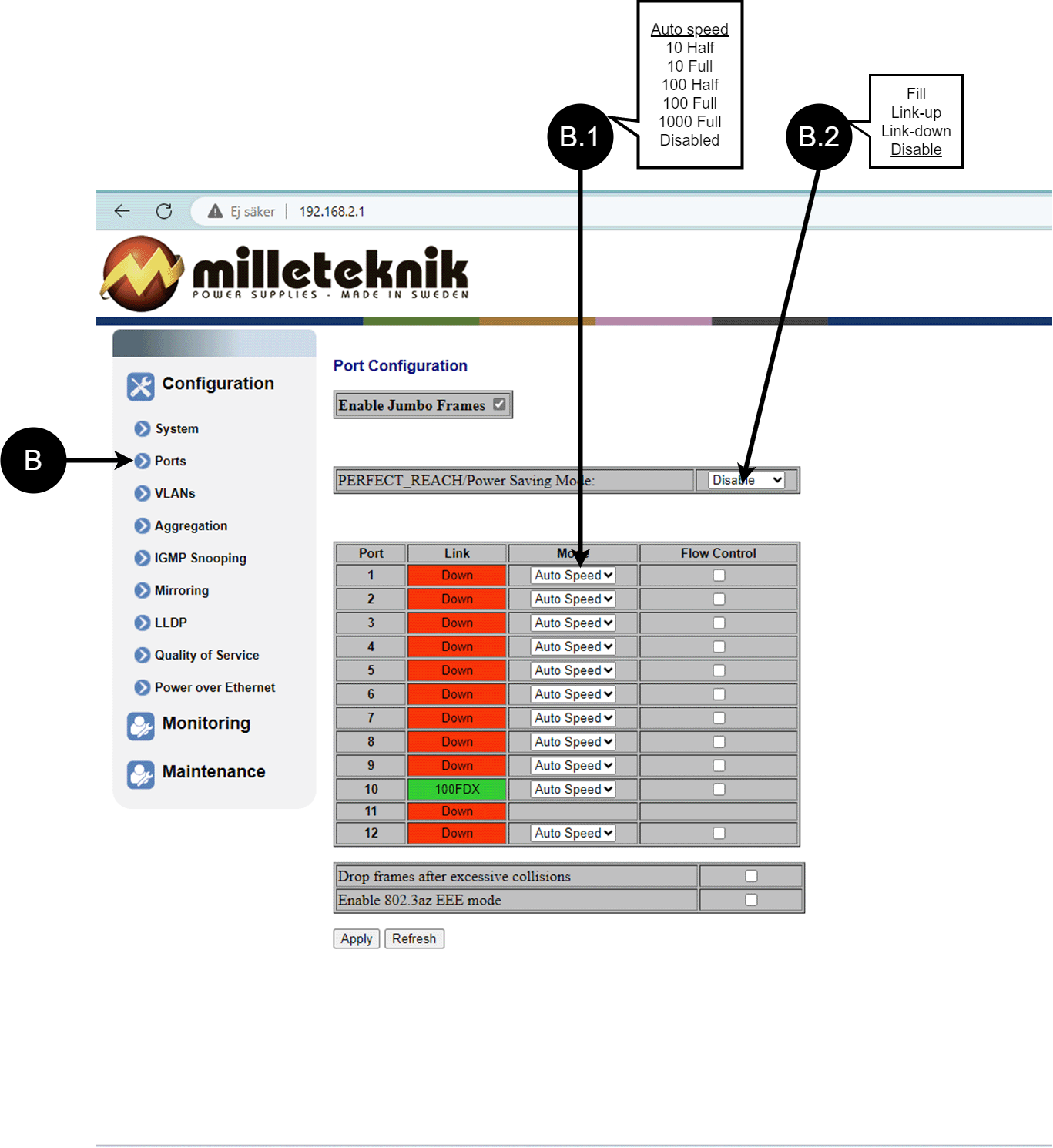

Porter, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
B | Porter |
B.1 | Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter. |
B.2 | Denne innstillingen trenger normalt ikke å endres. |
VLAN-konfigurasjon
C: Konfigurasjon av virtuelt LAN.

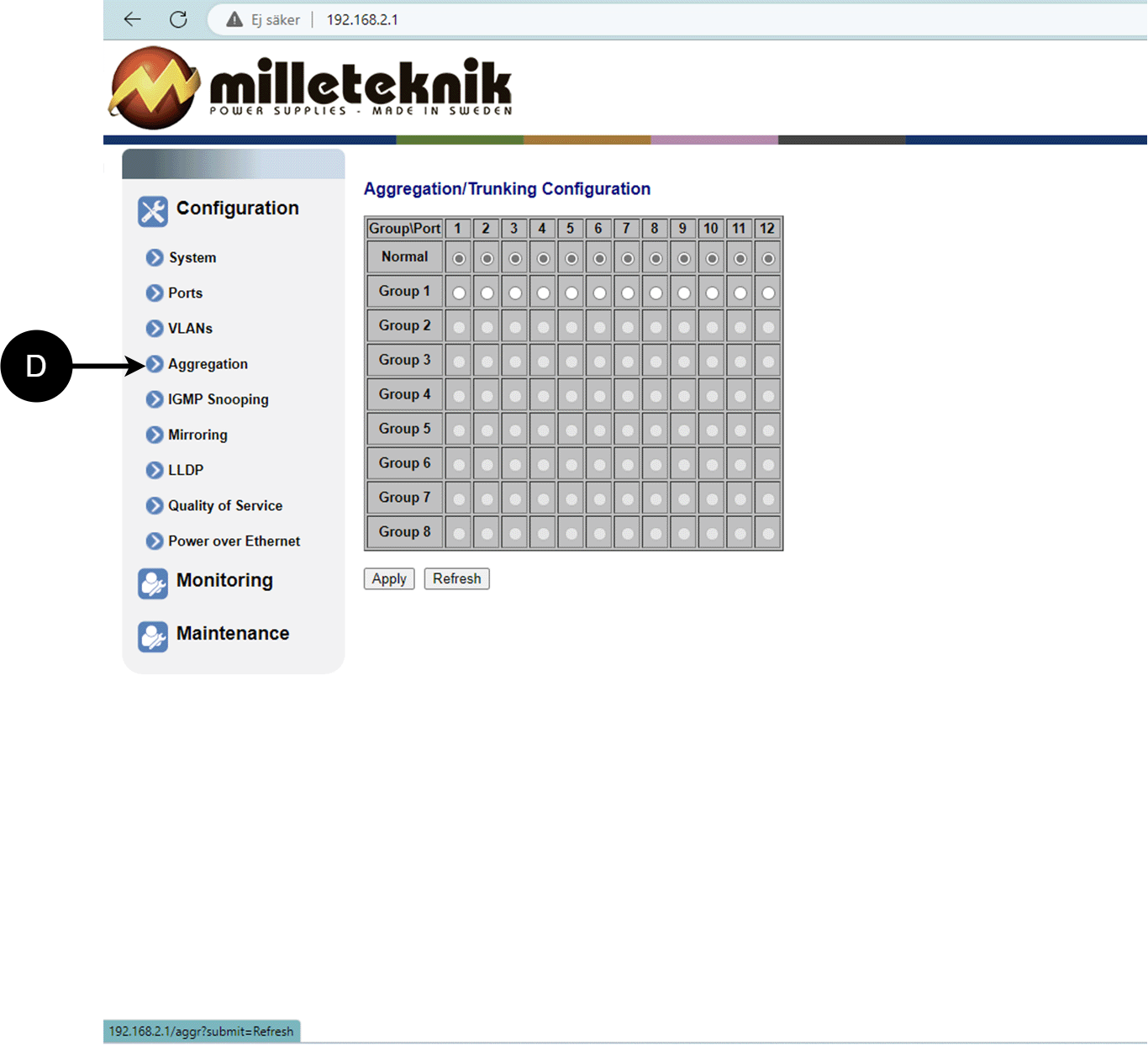

Aggregering, konfigurasjon
D: Lastbalansering mellom portene.

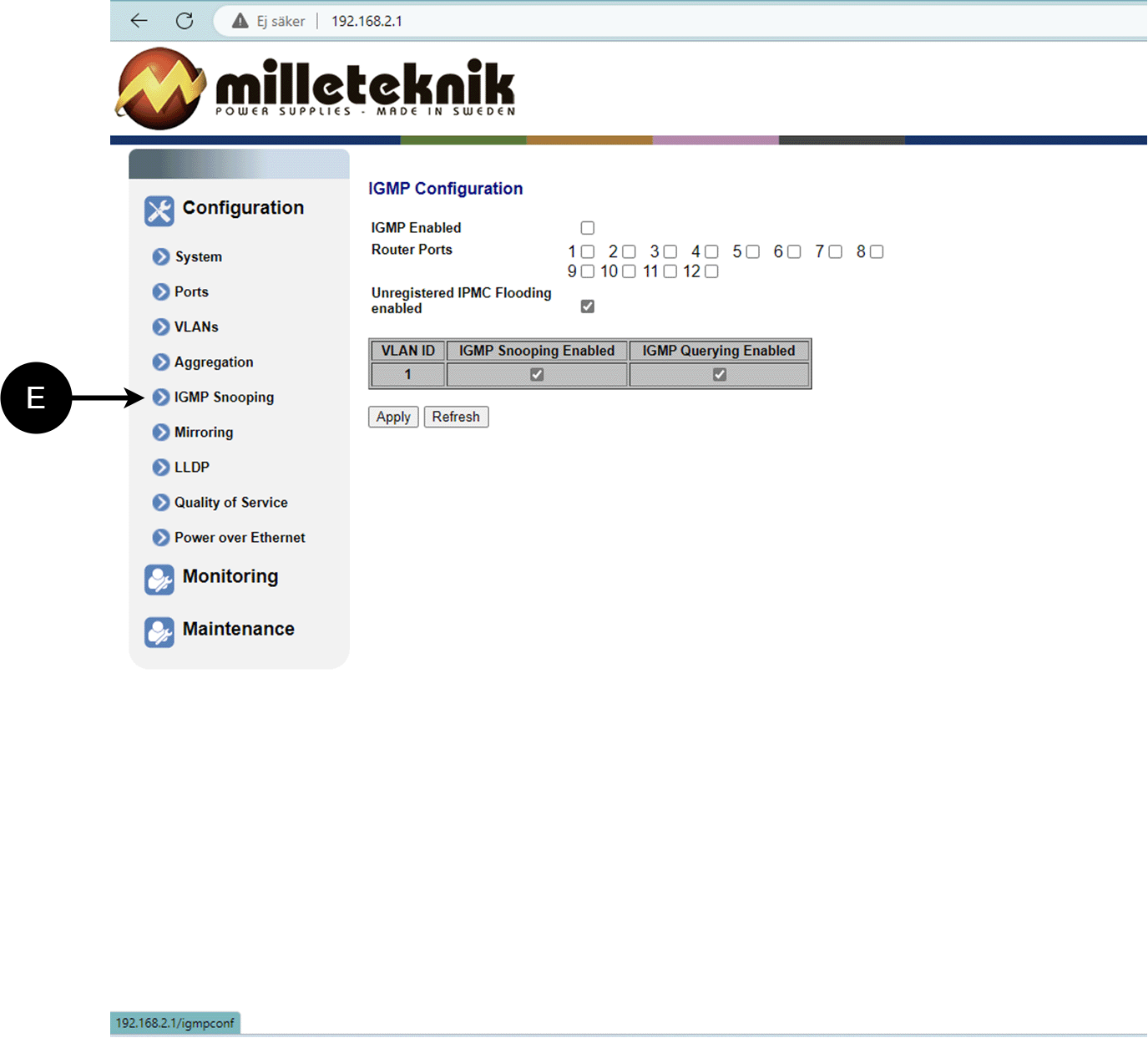

IGMP Snooping, konfigurasjon
E: Bryter som styrer mottak.

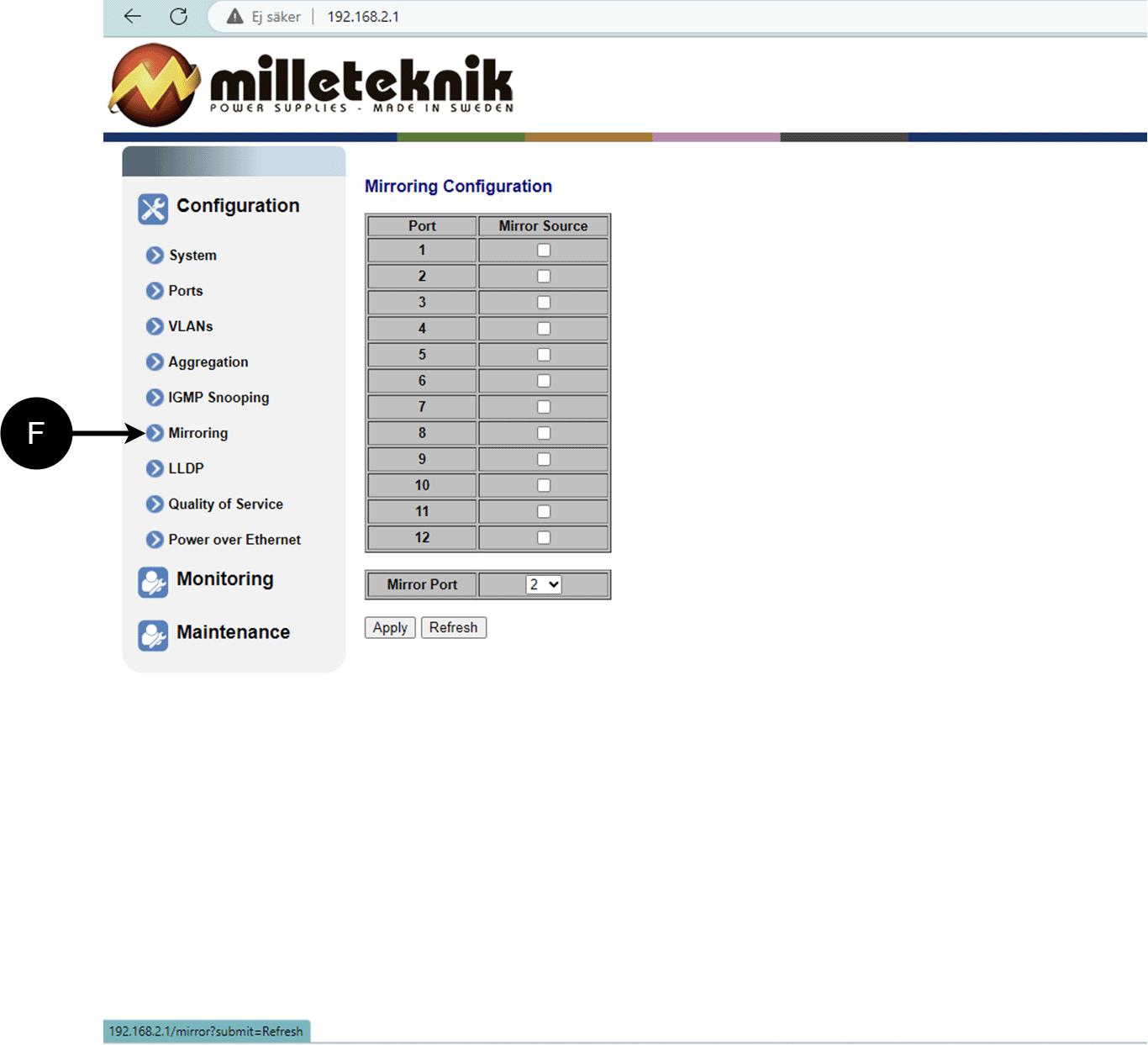

Speiling, konfigurasjon
F: Speiling av porter.

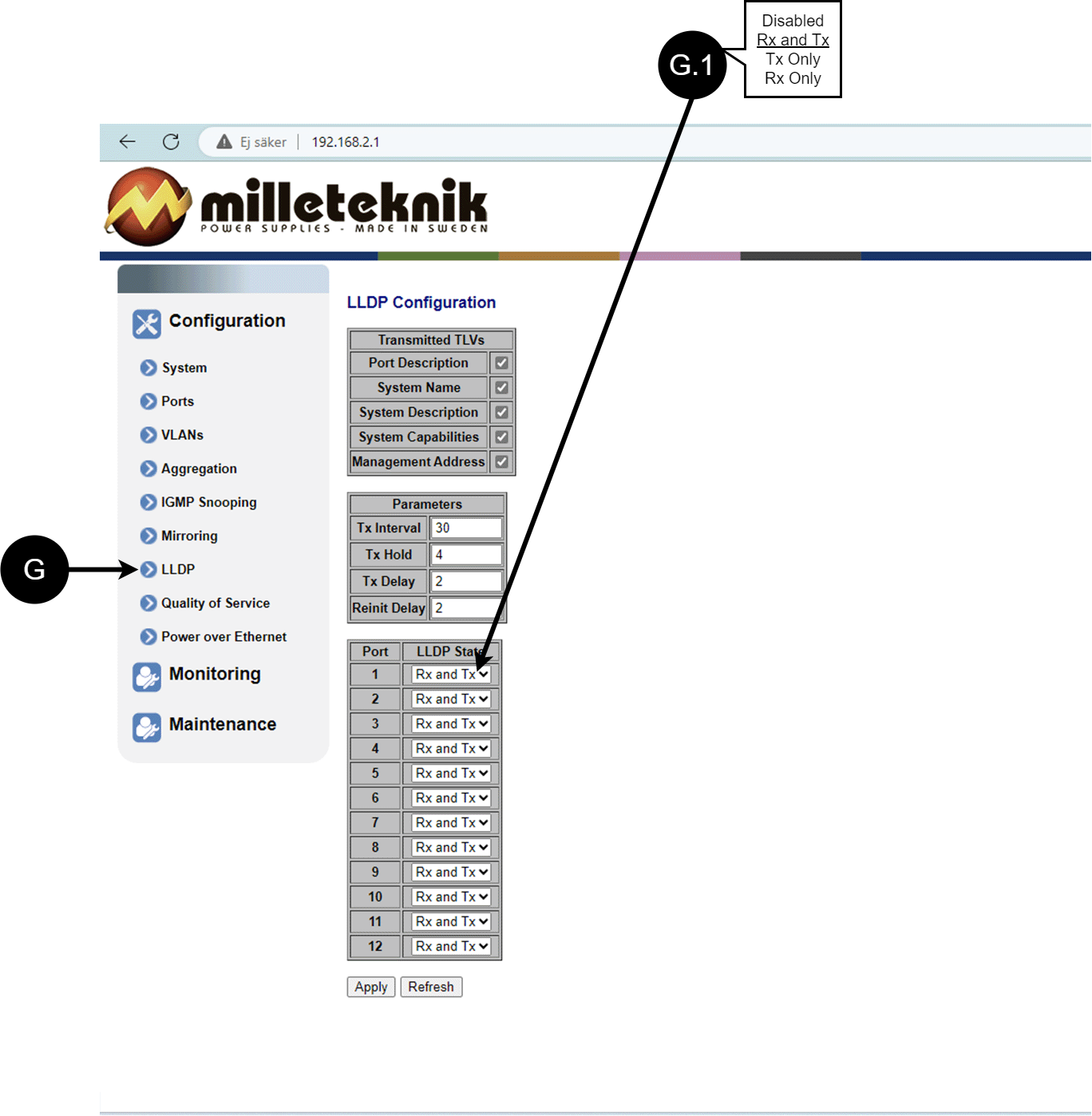

LLDP-konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
G | LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi. |
G.1 | RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter. |
QoS, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
H | QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning. |
H.1 | Angir om QoS er aktiv. |

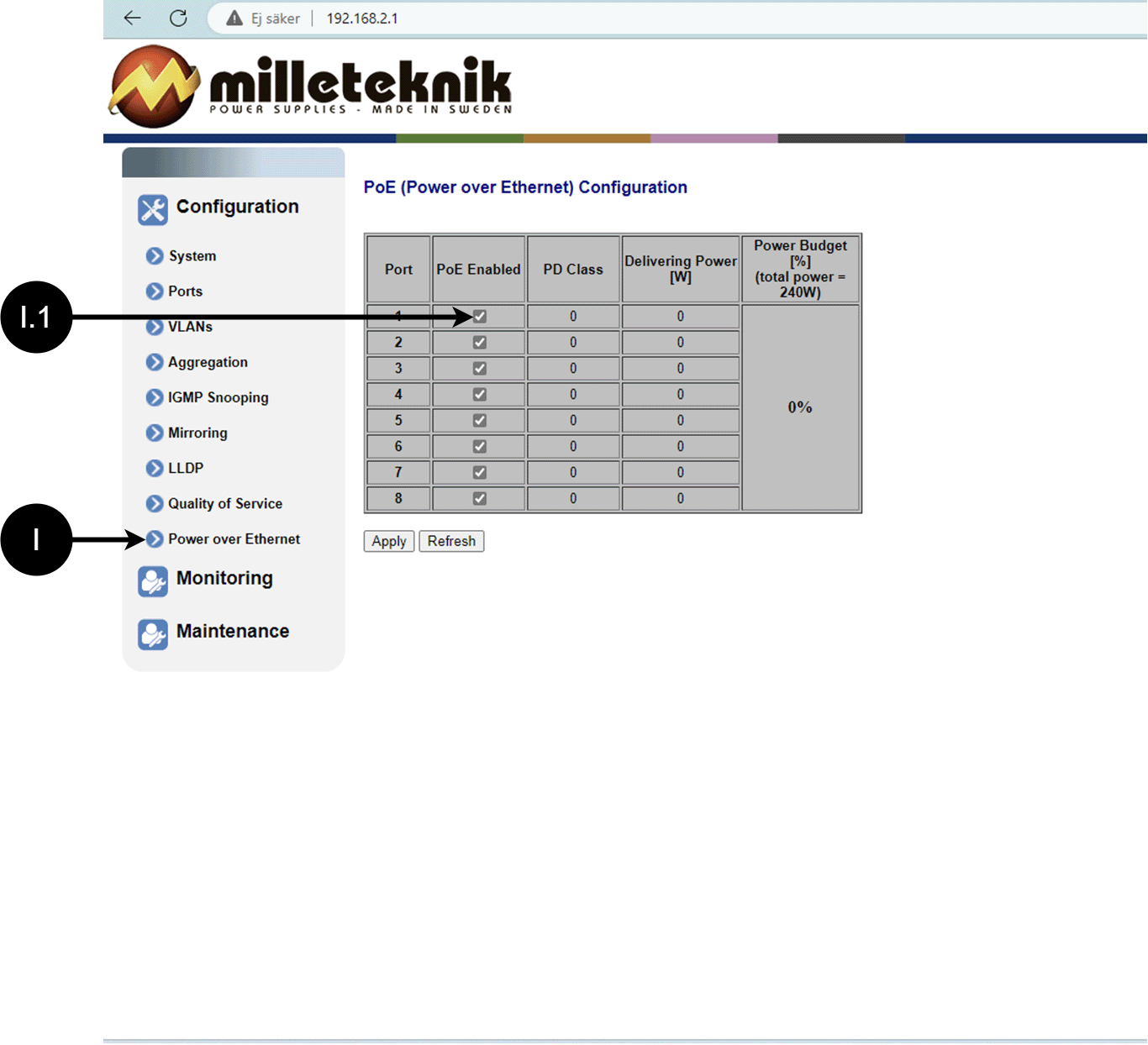

PoE, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
I | Strøm over Ethernet |
I.1 | Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer. |
Overvåking

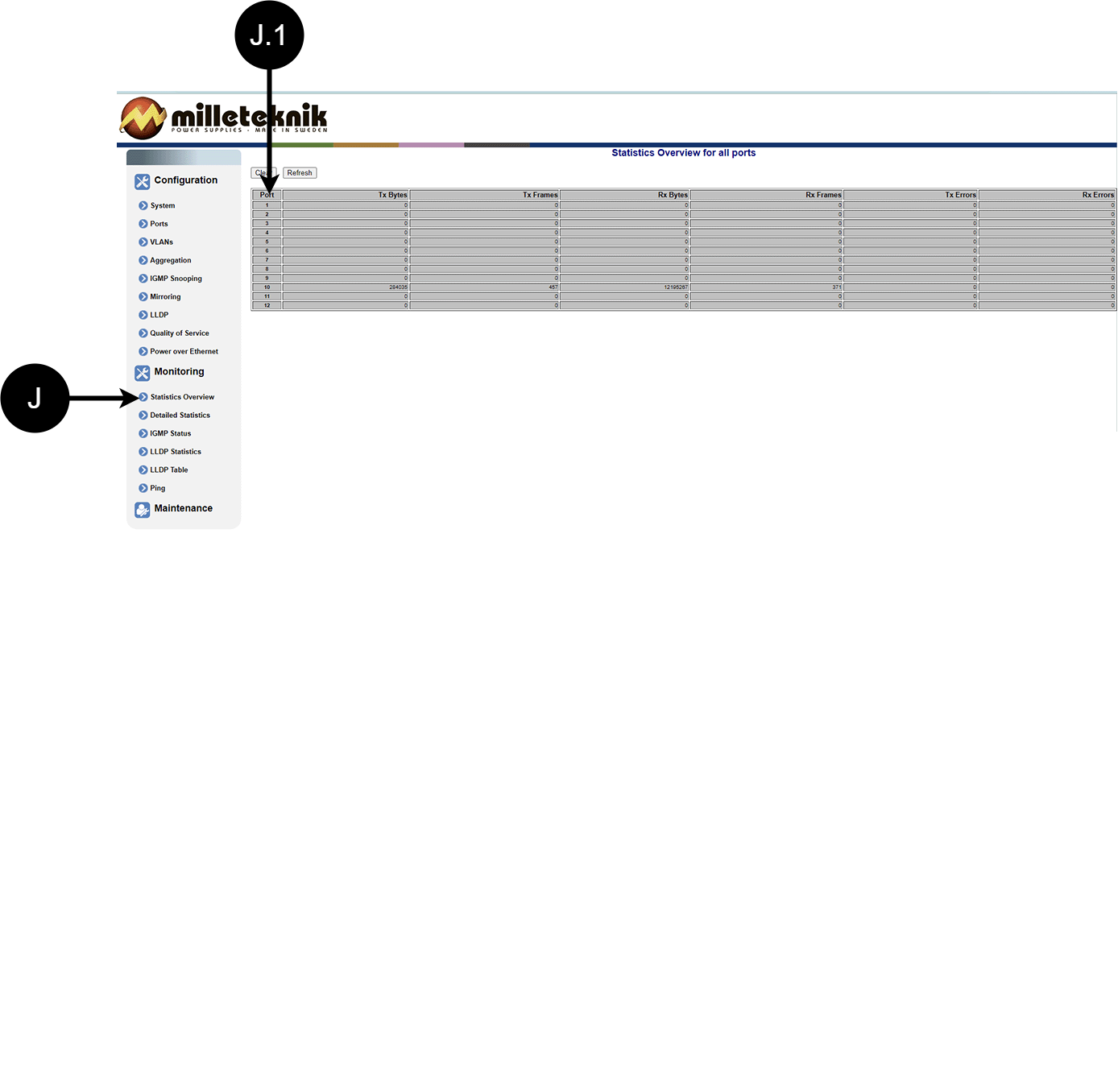

Statistikk, oversikt
Bokstav, tall | Forklaring |
|---|---|
J | Statistikk, oversikt |
J.1 | Trafikk per havn. |

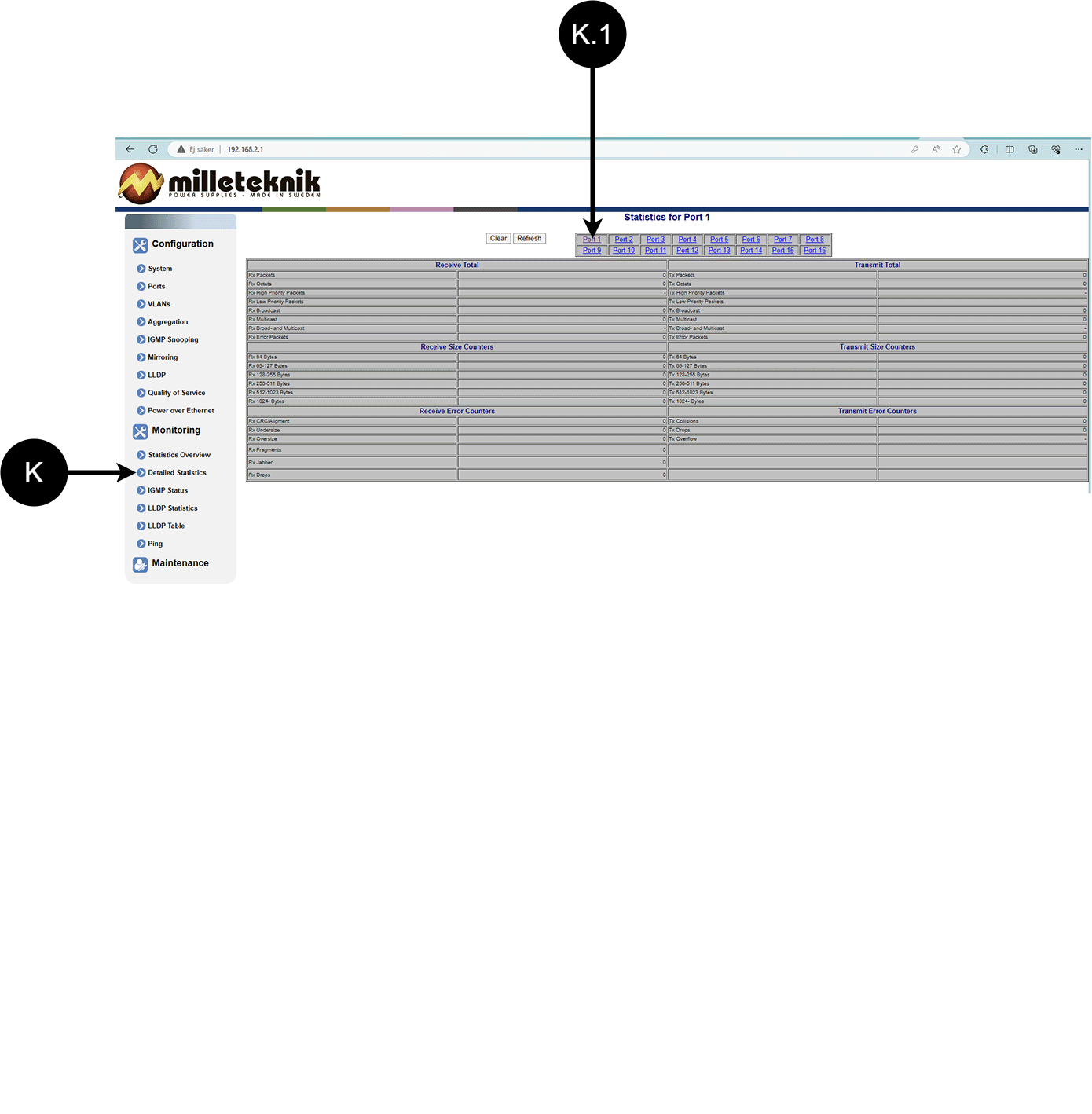

Statistikk, detaljert
Bokstav, tall | Forklaring |
|---|---|
K | Detaljert statistikk |
K.1 | Velg port du vil ha statistikk for. |
IGMP-status
L: Status for IGMP

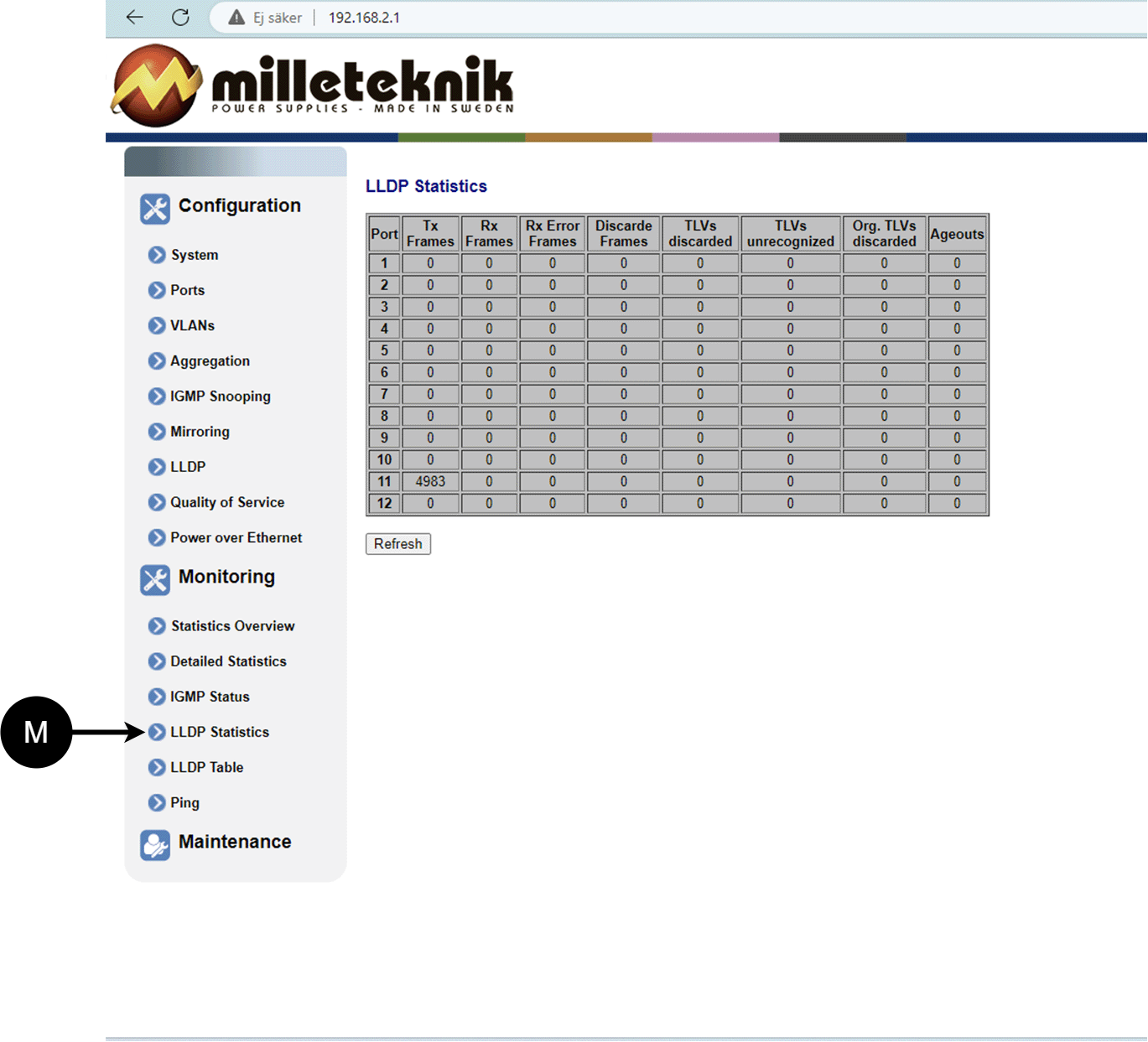

LLDP-statistikk
M: LLDP-statistikk
LLDP-tabell
N: LLDP-oversikt.
Ping
Bokstav, tall | Forklaring |
|---|---|
O | Ping |
O.1 | Skriv inn adresse for å teste tilkobling og responstid. |
Vedlikehold
Start på nytt
Advarsel
Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
P | Starter PoE-bryteren på nytt. |
S.1 | Velg "Ja" for å starte bryteren på nytt. |
Fabrikkinnstilt
Advarsel
Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.
Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.
Viktig
Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare
Bokstav, tall | Forklaring |
|---|---|
Q | Tilbakestill PoE-bryteren til fabrikk. |
Q.1 | Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk. |
Last opp ny programvare
Advarsel
Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.
Bokstav, tall | Forklaring |
|---|---|
R | Last opp ny programvare til Switch. |
R.1 | Naviger til stedet på datamaskinen der du lagret filen. |
R.2 | Klikk "Last opp" for å laste opp programvaren. |
Last og lagre konfigurasjonsfilen
Bokstav, tall | Forklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Last opp eller last ned bryterens konfigurasjon. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Velg ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Last opp ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Last ned konfigurasjonsfilen til datamaskinen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logg ut
T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-30
Kompatible produkter
Produktet er kompatibelt med alle Milleteknik-batteribackup som leverer 24V likestrøm ut.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik

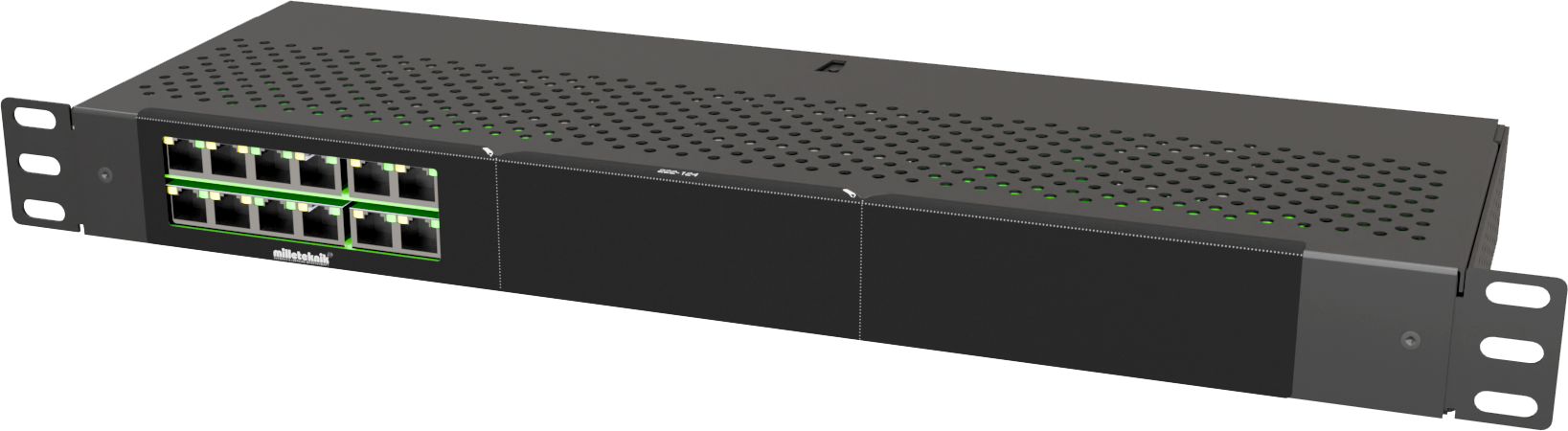

Produktbilde
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-switch 8p managed 1HE | 1U02PM002408OP01 | 51 731 52 |
Navn
Åtte porter Administrert PoE-bryter i kabinett for 19" rack.
Bruksområde
PoE-svitsj 8p administrert 1HE gir full kontroll over strømforsyning (via PoE-porter) og dataoverføring til opptil åtte enheter, med en effekt på 30,8 W per port. Den kan enkelt monteres i et 19» rack, og har også to LAN-porter for ekstra tilkoblinger. De innebygde administrasjonsfunksjonene gir sømløs overvåking og konfigurasjon via datamaskin
Vanlige bruksområder
Strøm og data til sikkerhetskameraer.
Tilkobling av tilgangspunkter og IP-telefoner.
Nettverksadministrasjon i sikkerhetsinstallasjoner.
Teknisk beskrivelse
PoE-bryter for opp til AT-standard. Leverer 30,8 W per PoE-port. Ingen 24 V belastningsutganger er tilgjengelige på denne enheten
Spenning, strøm og effekt
Spenning i: 27,3 V DC, (24 V).
Spenning ut: 48 I DC.
Maks effekt per PoE-port: 30,8 W.
Utganger
Åtte PoE-porter og to LAN-porter.
Alarm
Alarmfunksjoner mangler.
Innkapsling, utførelse
Blikkboks for montering i 19" stativstativ. Pulverlakkert sort.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
PoE-switch 8p managed 1HE | 2,0 kg | 2,3 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notat
Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Link til tekniske spesifikasjoner
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-30
