FLX M-kapsling med insats för tillbehör till Sentrion S4.
Installation och driftsättning

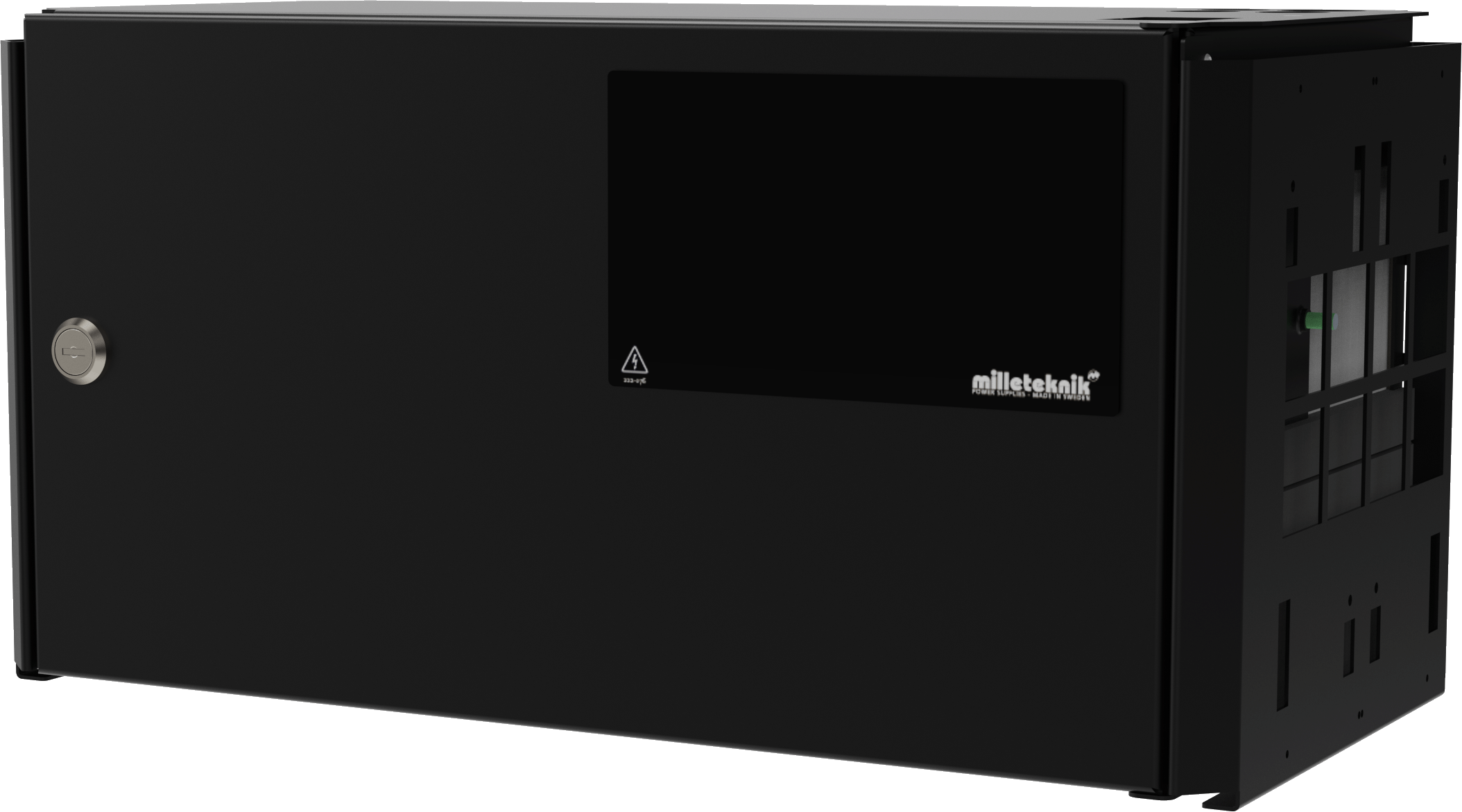

Produktbild
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Vad följer med?

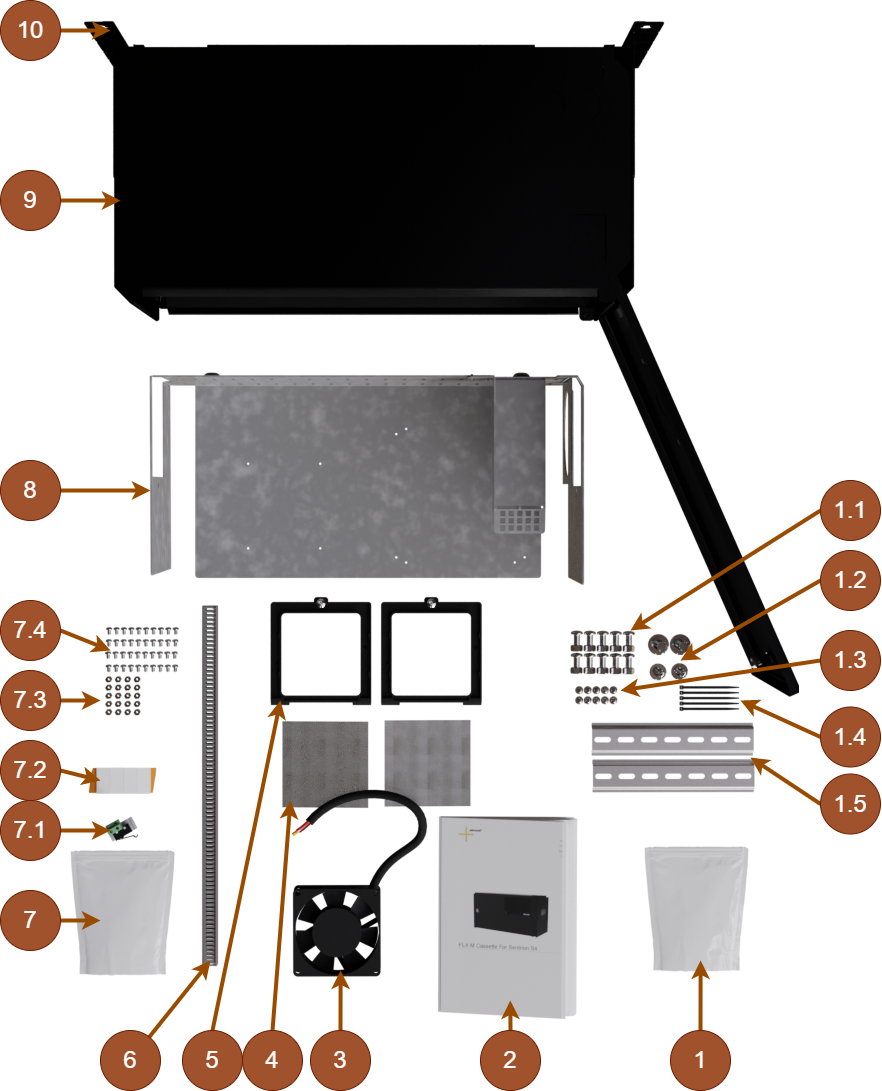

Nr | Förklaring |
|---|---|
1 | Påse. |
1.1 | 10 stycken skruv, M5x6 och låsmutter, M5. |
1.2 | Två skruv, M5x16 och två skruv, M5x6. |
1.3 | Tio skruv, 2,9 mm. |
1.4 | Fem buntband, 9 mm. |
1.5 | Två DIN-skenor, 190 mm. |
2 | Bruksanvisning på svenska. |
3 | Fläkt, 24 V. |
4 | Ventilationsgaller. |
5 | Hållare för ventilationsgaller. |
6 | Kabelkanal, 400 mm. |
7 | Påse. |
7.1 | Sabotagekontakt, 12 V eller 24 V. |
7.2 | Fyra fästkuddar. |
7.3 | 20 stycken distanser, M3, 10 mm. |
7.4 | 40 stycken TT skruv M3x6. |
8 | Plåtinsats. |
9 | FLX M plåtlåda. |
10 | Fäste för vägg eller 19" rack. |
Översikt konfigurationer

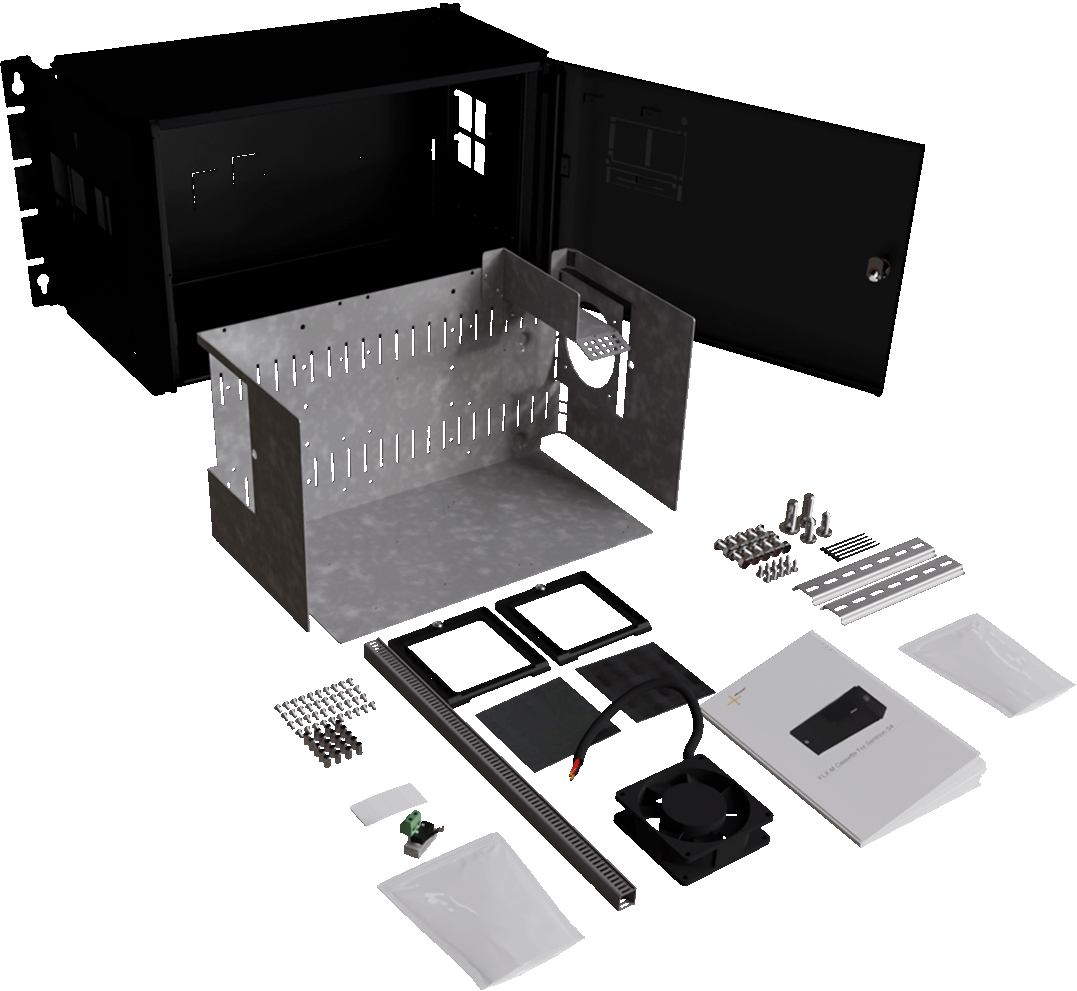

Bild på hur komponenter kan monteras.
Bild på hur komponenter kan monteras.

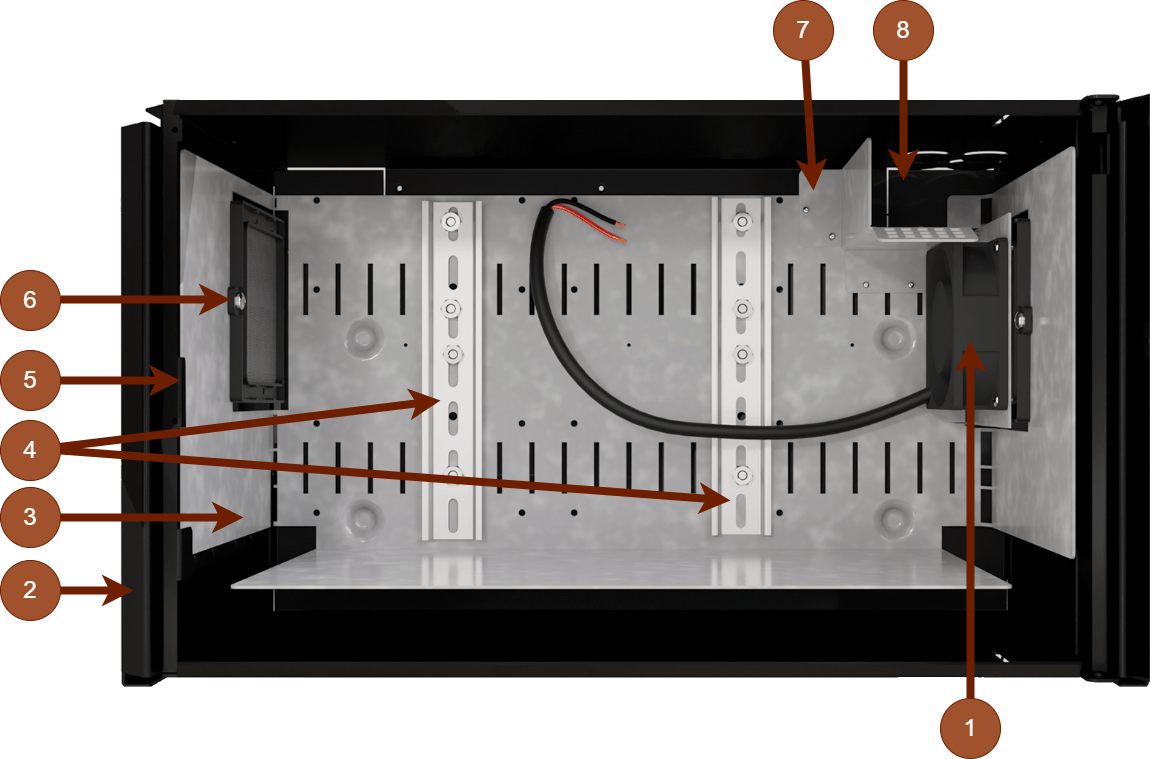

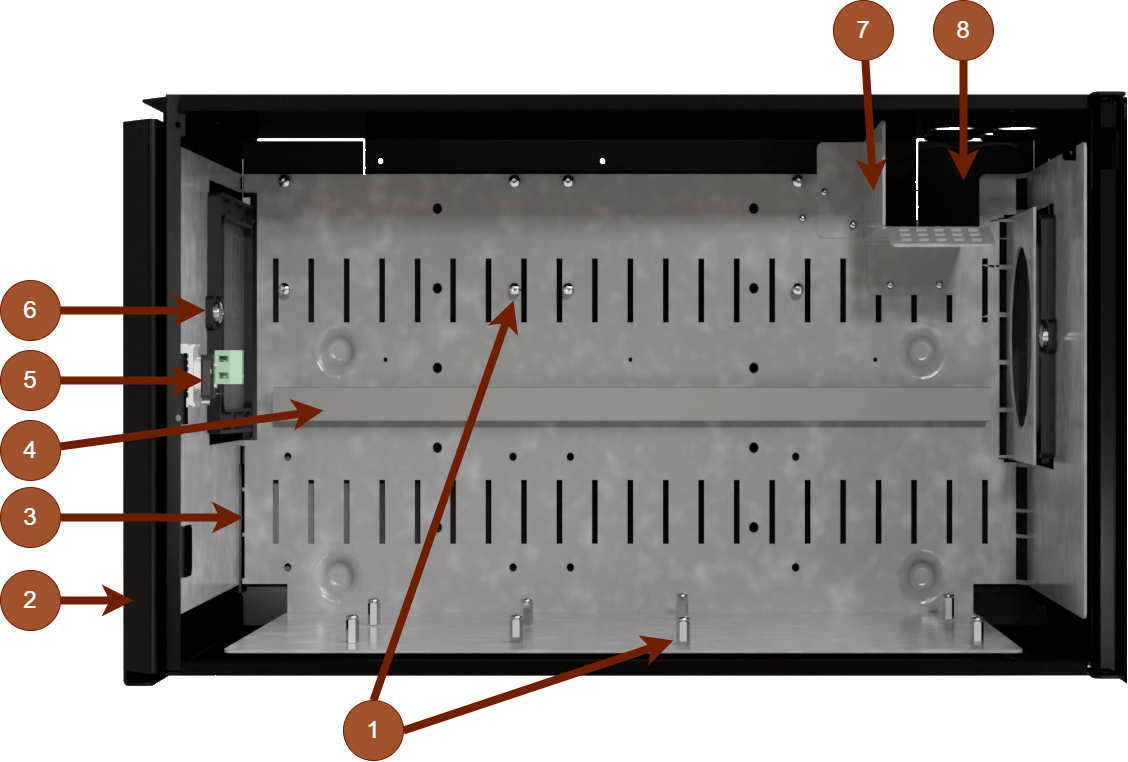

Nr | Förklaring Bägge konfigurationer | Förklaring konfiguration 1 | Förklaring konfiguration 2 |
|---|---|---|---|
1 | - | Distanser. | Fläkt. |
2 | Kapsling. | ||
3 | Kasettplåt. | ||
4 | - | Kabelkanal. | DIN-skenor. |
5 | Sabotagekontakt, plats för. | ||
6 | Ventilationsgaller. | ||
7 | Kabelkanal i plåt. | ||
8 | Kabelgenomföringar. | ||
Montera medföljande komponenter
Nr | Förklaring |
|---|---|

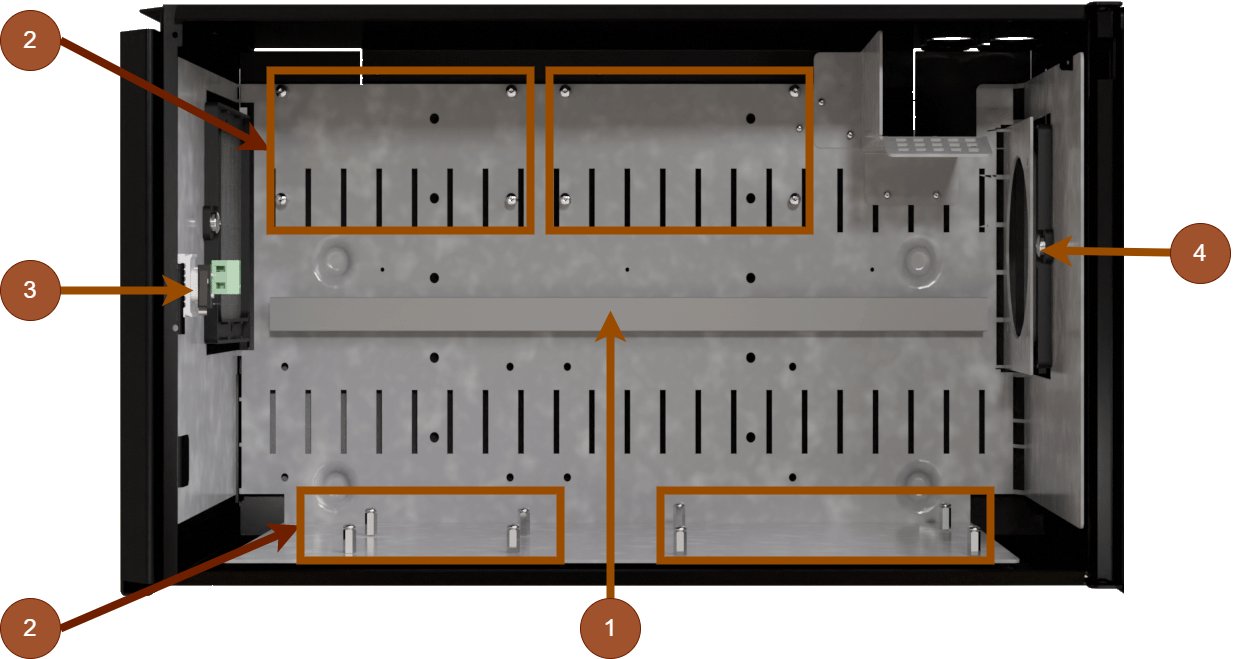

1 | Kabelkanal skruvas i plåt. |
2 | Montera distanser och skruv på plåt. Distanser skruvas från bägge håll. Använd två skruv per distans. |
3 | Sabotagekontakt trycks på plåttunga i kapslingen. |
4 | Ventilationsgaller sätts i hållare och skruvas fast i plåt. |

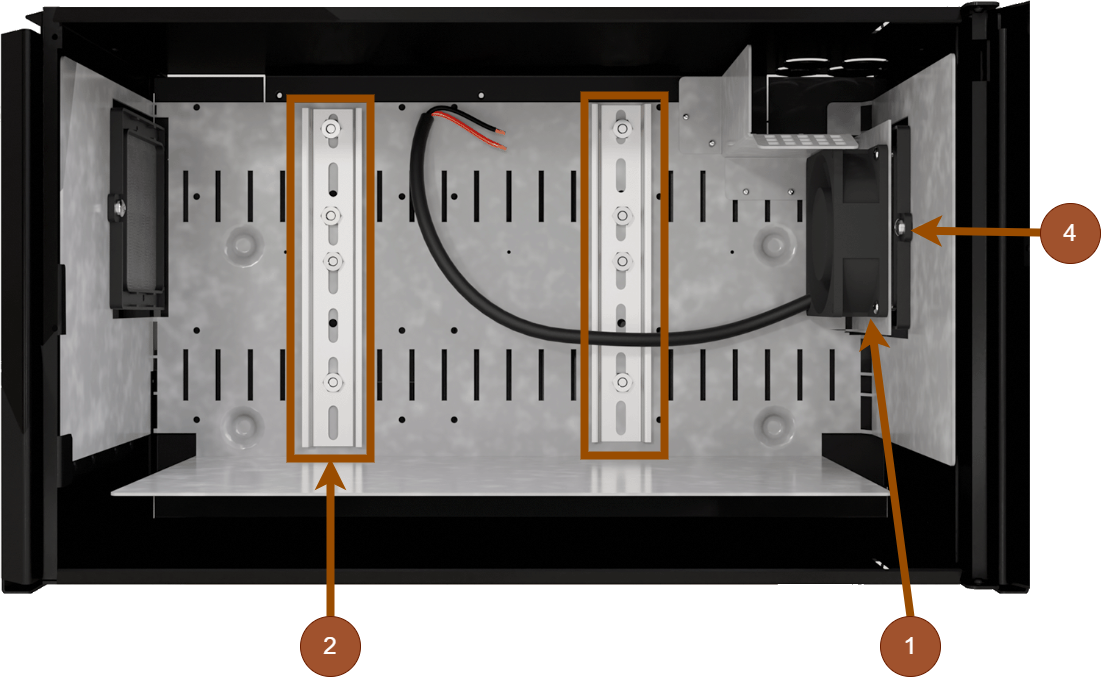

Nr | Förklaring |
|---|---|
1 | Fläkt skruvas med fyra skruv i plåt. |
2 | Montera DIN-skenor med fyra skruv och muttrar i varje DIN-skena. |
3 | - |
4 | Ventilationsgaller sätts i hållare och skruvas fast i plåt. |
Kapsling
Konsol

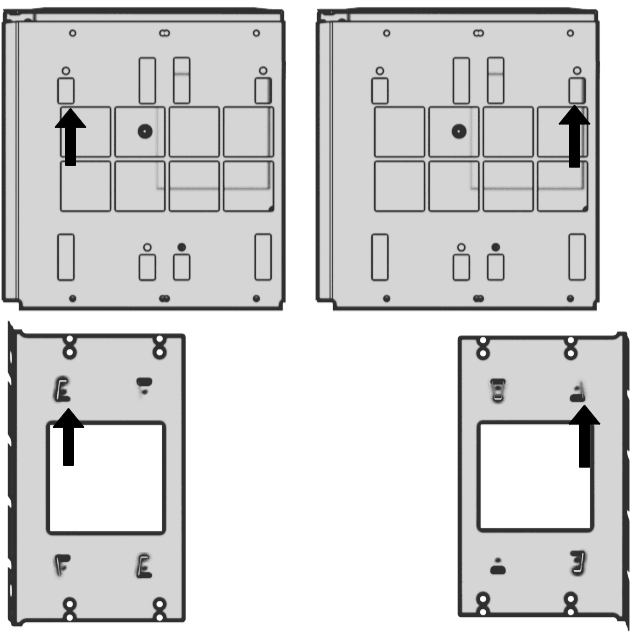

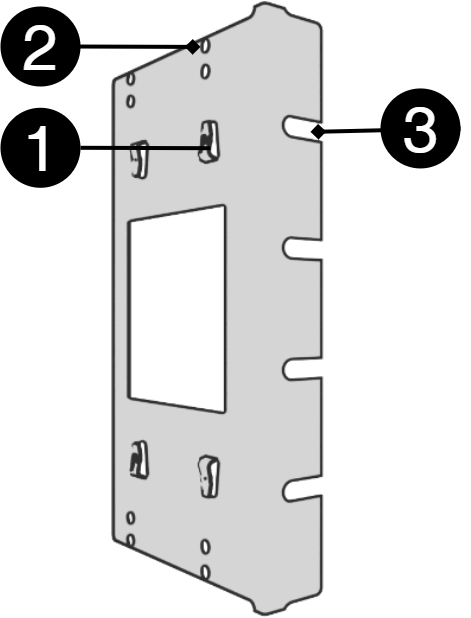

Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten. Lämna 100 mm fritt vid luftgaller på sidan.
Bokstav | Förklaring |
|---|---|
A | Konsol skjuts in nedifrån och upp. |
B | Gem klickar i när konsol sitter korrekt. |
Montering
Använd lämplig skruv för montering på vägg eller i 19" rack. Skruv för montering på vägg eller i rack ingår ej.
Produktblad
Produktblad
Produktbild
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Benämning
Tillbehörslåda till Sentrion S4.
Om
För att installera tillbehör till Sentrion S4 i egen kapsling.
Teknisk beskrivning
Plåtlåda med insats för att fästa tillbehör på DIN-skena eller på insats.
Kapsling, utförande
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
FLX M Cassette for Sentrion S4 | 7,35 kg | 8,25 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C. Rekommenderad omgivningstemperatur är +15°C till +25°C (för optimal batterilivslängd).
Krav som produkten uppfyller
CE: | CE direktivet enligt:765/2008 |
Miljö: | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Notera
Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).
Begränsningar
Då enhetens detaljer ej är monterade är det installatörens ansvar att dessa och komponenter monteras säkert och korrekt. Dras 230 V in i produkten måste komponenter, plåt och dörr jordas.
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringdatum 2025-07-14
