Tietoja
*Ohjattu lataus estää akkujen ylilatauksen ja pidentää merkittävästi niiden käyttöikää.
Huomautus
Laite on asennettava seinälle sisätiloihin.
Lämpötilan on oltava 15–30 °C.
Verkkojännite on katkaistava asennuksen ajaksi.
Ainoastaan valtuutetut henkilöt saavat asentaa ja huoltaa laitteen.
Nimi, tuotenumero ja e-numero
Nimi | Tuotenumero | E-numero |
|---|---|---|
ECO 12V 10A FLX S | FS01C10212P100 | 52 136 44 |
ECO 24V 5A FLX S | FS01C10224P050 | 52 136 45 |
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Tarkistukset ja tämän asiakirjan painos
Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.
Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.
Käyttöohjeen alkuperäiskieli: Ruotsi.
Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.
Osaluettelo
Osaluettelo ECO FLX S
Kirjain | Selitys |
|---|---|
A | Kaappi mustaksi jauhemaalattua metallilevyä. |
B | Virtalähde, sijainti ja tyyppi vaihtelevat kokoonpanon mukaan. |
C | Emolevy. |
D | Kaapeliläpiviennit. |
E | Paikka akuille. |
Kotelo
Konsoli

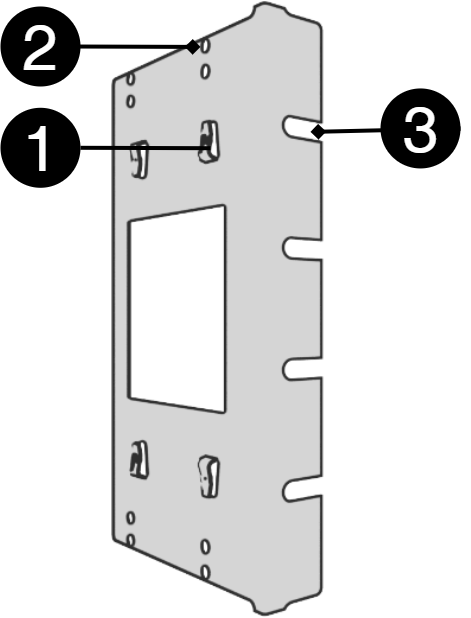

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.
Nro | Selitys |
|---|---|
1 | Sinkilä kiinnikkeessä, joka kiinnittää kiinnikkeen koteloon. |
2 | Ruuvin reikä - voidaan käyttää kiinnikkeen kiinnittämiseen koteloon. |
3 | Kiinnike ruuvataan kiinni seinään tai 19" telineeseen. |
Kiinnikkeiden työntäminen paikoilleen
Laite voidaan asentaa 19" telineeseen tai seinälle. Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.
Vasen kiinnike: käännetty eteenpäin 19" telineeseen asennusta varten.
Oikea kiinnike: käännetty taaksepäin seinäasennusta varten.
Tärkeää
Jätä ilmasäleikön ympärille 100 mm vapaata tilaa.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Akut – sijoitus ja kytkentä
Akkujen kytkentä, 12 V
Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.
Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.
Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.
Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
Akkujen kytkentä , 24 V
Huomaa, että kortti (4) on erilainen eri kokoonpanoissa.
Nro | Selitys |
|---|---|
1 | Emolevy, vaihtelee kokoonpanon mukaan. |
2 | Akkukaapelit ovat emolevyllä. |
3 | Plusnapa akkukaapelille emolevyltä (2). |
4 | Miinusnapa kytketään akkuvarokkeeseen (5). |
5 | Akkuvaroke |
6 | Plusnapa kytketään akkuvarokkeeseen (5). |
7 | Miinusnapa akkukaapelille emolevyltä (2). |
Kaavio – akkujen kytkentä, 24 V
Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.
1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.
2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.
Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.
Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.
CEO3-ECO
Emolevyn kuvaus
Kytke tässä järjestyksessä
Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Kytke hälytys
Kytke hälytys liittimeen P3.
P3:4-6 | Selitys |
|---|---|
Summahälytys | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |
Kuormaliitännät
Piirilevyn numero | Selitys |
|---|---|
P2:1 | Liitäntä kuormalle 1+. |
P2:2 | Liitäntä kuormalle 1 -. |
P2:3 | Liitäntä kuormalle 2+. |
P2:4 | Liitäntä kuormalle 2 -. |
Max virta
Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.
Vaara
Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2
Kytke verkkovirta emolevyyn liittimellä
Pujota virtajohdot kaapin kaapeliläpiviennin kautta.
Kiinnitä F ja N nippusiteillä.
Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.
Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.
Kirjain | Selitys |
|---|---|
F | Vaihe |
N | Nolla |
Suojamaadoitus | Suojamaadoitus |
Huom
Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.
Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.
Varokkeet
Laite | Varoke | Tyyppi | Selitys |
|---|---|---|---|
Kaikki | F1 | T2,5A | Sähköverkon varoke |
ECO 24V 5A FLX S | F2, F6 | T5A | Kuormavaroke + |
ECO 12V 10A FLX S ECO 24V 10A FLX S | F2, F6 | T10A | Kuormavaroke + |
Kaikki | F7 | T16A | Akkuvaroke |
Varoitus
Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.
Käyttöönotto – laitteen käynnistäminen
Vaihe | Selitys |
|---|---|
1 | Kytke akut. |
2 | Kytke kaapelit emolevystä akun napoihin. |
3 | Kytke varokkeenpitimet varokkeineen akkujen väliin. |
4 | Kytke kuormat, hälytykset ja muut liitännät. |
5 | Kytke verkkojännite. Ruuvaa verkkokaapeli liittimeen ja kiinnitä liitin emolevyyn. |
6 | Kytke verkkojännite päälle. |
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.
Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.
Hälytys näytetään kaapin ovessa / merkkivalolla
Normaalitilassa merkkivalo palaa vihreänä.
 |
Merkkivalo näyttää | Selitys |
|---|---|
Vihreä valo | Normaalikäyttö. |
Punainen valo | Alijännite, palaa punaisena sähkökatkoksen sattuessa, kunnes akun jännite laskee alle hälytysrajan. [sv] |
Kun järjestelmä on toiminnassa: Jos merkkivalo on sammunut, syväpurkaussuojaus on toiminut.
Tuoteseloste – Tekniset tiedot
Tuoteseloste / Tekniset tiedot
ECO FLX S voidaan asentaa seinälle tai 19" telineeseen.
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Nimi, tuotenumero ja e-numero
Nimi | Tuotenumero | E-numero |
|---|---|---|
ECO 12V 10A FLX S | FS01C10212P100 | 52 136 44 |
ECO 24V 5A FLX S | FS01C10224P050 | 52 136 45 |
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Tietoja
*Ohjattu lataus estää akkujen ylilatauksen ja pidentää merkittävästi niiden käyttöikää.
Käyttökohteet
Käytetään pääasiassa seuraavissa:
Hälytys
Laite hälyttää:
Alijännite / alhainen akun jännite.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Varmennusakun testaus ennen 230 V:n asennusta
Testi "cold start" tarkoittaa, että varmennusakku voidaan ottaa käyttöön vain akut kytkettyinä ilman, että varmennusakku on kytketty 230 V:n jännitteeseen. Tämä on hyödyllistä, jos asentaja ei ole valtuutettu sähköasentaja, mutta haluaa silti pystyä testaamaan järjestelmän.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)
Järjestelmän jännite | Akkujen lukumäärä | Akkutyyppi | Kuorma: 0,5A | Kuorma: 1 A | Kuorma: 2 A | Kuorma: 4 A | Kuorma: 6 A | Kuorma: 8 A |
|---|---|---|---|---|---|---|---|---|
12 V | 2 kpl. | 7,2 Ah | 24 h | 12 h | 5 h | 2 h | 1 h | 30 min. |
12 V | 2 kpl. | 14 Ah | 48 h | 24 h | 10 h | 4 h | 2 h | 1,5 h |
24 V | 2 kpl. | 7,2 Ah | 12 h | 5 h | 2 h | 1 h | 30 min. | 15 min. |
24 V | 2 kpl. | 14 Ah | 24 h | 12 h | 5 h | 2 h | 1 h | 45 min. |
Piirilevy – Tekniset tiedot
Tekniset tiedot, emolevy: CEO3
Tietoja | Selitys |
|---|---|
Nimike | CEO3-ECO |
Tuotekuvaus | CEO 3 on seuraavan sukupolven piirilevy yksinkertaisempia varmennusakkuja varten. Kehittyneitä ominaisuuksia, jotka eivät aiemmin olleet mahdollisia yksinkertaisemmissa varmennusakuissa, on nyt saatavana vakiovarusteena. CEO 3 on yksinkertaisempien varmennusakkujen luotettava sydän, jossa on aiempaa vähemmän komponentteja, mikä vähentää ympäristövaikutuksia. |
Mitat | 120 x 55 mm x 52 mm |
Tehonkulutus: | 50 mA |
Varokkeet | Katso taulukko: Varokkeet. |
Lähdöt | Lähtö: kaksi kuormalähtöä, jotka ovat priorisoituja kuormalähtöjä (= aina jännite). |
Varoke | Kuormalähtö: + varokkeella. katso taulukko |
Maksimikuorma | Maksimikuorma on 10 A kuormalähtöä kohti (T2A on tehtaalla asennettu), ja kortin kokonaiskuormitus ei saa ylittää 16 A. |
Hälytyslähdöt | yksi |
Hälytys | Alijännite, palaa punaisena sähkökatkon sattuessa, kunnes akun jännite laskee alle hälytysrajan. |
Hälytys | Lauennut kuormavaroke, potentiaalivapaa kytkentä. Sulkeva CO/NO. |
Ilmaisu | Toimintatilat, hälytykset ja viat ilmaiseva merkkivalo. Toiminnan ilmaisu: yksi merkkivalo kuormalähtöä kohti +/-. Vihreä valo = normaali toiminta. |
Ohjaa hälytysrajaa JU2:lla
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.
Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.
Varokkeet
Laite | Varoke | Tyyppi | Selitys |
|---|---|---|---|
Kaikki | F1 | T2,5A | Sähköverkon varoke |
ECO 24V 5A FLX S | F2, F6 | T5A | Kuormavaroke + |
ECO 12V 10A FLX S ECO 24V 10A FLX S | F2, F6 | T10A | Kuormavaroke + |
Kaikki | F7 | T16A | Akkuvaroke |
Varoitus
Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.
Virtalähde
Virtalähde - Tekniset tiedot LRS-150-12
Laite: |
|---|
ECO 12V 10A FLX S |
Tietoja | Selitys |
|---|---|
Lähtöjännite: | 13,6 V |
Lähtövirta | 0 A - 12,5 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 13,8 V - 16,2 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 87,5 % |
Virranrajoitus: | 110 % - 140 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | * / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 150 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot LRS-150-24
Laite: |
|---|
ECO 24V 5A FLX S |
Tietoja | Selitys |
|---|---|
Lähtöjännite | 27,3 V |
Lähtövirta: | 0 A - 6,5 A |
Lähtöjännite, aaltoilu | 200 mVp-p |
Ylijännite | 28,8 V - 33,6 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 110 % - 140 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | + / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 156 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot RSP-320-24
Laite: |
|---|
ECO 24V 10A FLX S |
Tietoja | Selitys |
|---|---|
Lähtöjännite: | 27,3 V |
Lähtövirta | 0 A - 13,4 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 27,6 V - 32,4 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 1,2 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 105 % - 135 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | +/- 1,0 % |
Tulovirta (230 V) | 2 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 321,6 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Teknisten tietojen kotelo
Kotelot – Tekniset tiedot FLX S
Tietoja | Selitys |
|---|---|
Nimi | FLX S |
Kotelointiluokka | IP 32 |
Mitat | Korkeus: 222 mm, leveys 437 mm, syvyys 145 mm |
Korkeusyksiköt | 5 HE |
Asennus | Seinä tai 19" teline |
Ympäristön lämpötila: | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Jauhemaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, lukumäärä | 4 |
Koteloon sopivat akut | 2 kpl 7,2 Ah. 4 kpl 7,2 Ah. |
Puhallin | Kyllä |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
CE-merkintä
Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.
 |
Tekninen tuki
Tarvitsetko apua asennuksen tai kytkennän kanssa? Tukipuhelimemme on käytettävissä maanantaista torstaihin klo 08.00-16.00 ja perjantaisin klo 08.00-15.00. Puhelintuki on suljettu klo 11.30-13.15.
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031- 340 02 30, sähköposti: support@milleteknik.se. Lisätietoa löydät osoitteesta www.milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Ota yhteyttä
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Ruotsi
+46 31-34 00 230
www.milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Akut
Akut eivät sisälly
Akut myydään erikseen.
7,2 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 7,2 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
14 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 14 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
Varakäyttöajat – yleiskatsaus
Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.
Tärkeää
Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.
Koskee uusia akkuja.
Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.
Kuormitus | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Kuormitus | Varakäyttöaika (noin), minuuttia | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Keskivirta | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 akkua (14 Ah) | 6 akkua (14 Ah) | 4 akkua (20Ah + 45 Ah) | 10 akkua (7 Ah) |
Kuormitus | Varakäyttöaika (noin), minuuttia | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Kirjoitusvirheiden varaa.
USEIN KYSYTYT KYSYMYKSET ECO
Kysymys: Voinko kytkeä sabotaasikoskettimen ECOon?
Vastaus: Kyllä, sabotaasikosketin on saatavana jälkiasennettavaksi ECO Medium- ja ECO FLX S -laitteisiin.
Kysymys: Kuinka pitkä on akun käyttöikä?
Vastaus: Se riippuu monista asioista. Ympäristön lämpötila (optimaalinen lämpötila on 20–25 °C), akun komponenttien käyttöikä ja laatu, akun latausmäärä ja käyttötapa. Se riippuu myös akkujen merkistä. Milleteknik suosittelee UPLUS-akkuja, sillä käytämme näitä akkuja suunnitellessamme laitteitamme.
Kysymys: Onko akkujen merkillä väliä?
Vastaus: Kyllä, vaikka AGM-lyijyhappoakkujen tekniikka on sama, niiden suorituskyky vaihtelee komponenttien ja laadun mukaan.
Kunnossapito
Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.
Tarkista tuuletin vuosittain. Tuulettimen tulee pyöriä tasaisesti ilman melua. Puhdista tuuletin pölystä ja liasta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä saada täysin puhtaaksi. Jos tuuletin ei toimi hyvin, ilmavirta laitteessa estyy, jolloin lämpötila kotelossa nousee. Tämä voi johtaa akun kapasiteetin heikkenemiseen ja akun vaihtovälin merkittävään lyhenemiseen.
Akun vaihto
• Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
• Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.
• Poista akkuvaroke akkujen välistä.
• Kiinnitä uudet akut.
• Kytke akkukaapelit samalla tavalla kuin aiemmin.
• Kiinnitä akkuvaroke akkujen väliin.
• Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.
• Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.
Huoltoaikataulu akut ja varmennusakku
Akkujen huoltoaikataulu koskee UPLUS-tuotemerkkiä, jonka sarjanimitykset ovat seuraavat: US, USL ja USF. Hoito-ohjeet ovat erillisessä asiakirjassa "hoito-ohjeet venttiilisäädetty lyijyakku". Akkujen hoito-ohjeet (Sellpower Nordic AB:ltä)
Sarjanimitys | Akun tyyppi | Vaihda akku * jälkeen |
|---|---|---|
XLT (EI NOVA ja EN54). | 3–5 vuotta | 2–3 vuotta |
US | 6-9 vuotta | 3-5 vuotta |
USL | 10-12 vuotta | 5-7 vuotta |
USF | 12 vuotta | 8-10 vuotta |
* akun käyttöikä riippuu pääasiassa ympäristön lämpötilasta ja latausvirrasta. AGM-akkua ei saa koskaan ladata yli 30 %:iin sen nimelliskapasiteetista. Akut ladataan täyteen, mutta niitä ei saa ladata korkeammalla jännitteellä kuin 30 % nimelliskapasiteetista. | ||
Latausjännite virtalähteestä | 12 V laitteet | 24 V laitteet | 48 V laitteet |
|---|---|---|---|
Pienin latausjännite | 13,6 V | 27,2 V | 54,4 V |
Suurin latausjännite | 13,7 V | 27,4 V | 54,8 V |
Toleranssi | +/- 0,5% | +/- 0,5% | +/- 0,5% |
Napajännite | 15 minuutin lepoajan jälkeen latauksen jälkeen. |
|---|---|
Pienin napajännite | 12,9 V |
Suurin sallittu ero akkuparien välillä | 0,5 V |
Uusi akku, jonka napajännite on alle 12,0 V, on viallinen ja se on reklamoitava toimittajalle. | |
Lämpötila varmennusakussa | Lämpötila |
|---|---|
Alin | 15 °C |
Suositeltu | 20 °C - 25 °C |
Korkein | 32 °C |
Takuu on voimassa vain, jos lämpötila on näiden sisällä. | |
Asennustarkastus akut
Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Tarkista kunkin akun napajännite ennen asennusta. Jos yksittäisten akkujen välinen ero on yli 0,3 V, akkusilmukka on tasausladattava asennuksen aikana. Jos jonkin akun napajännite on alle 12 V, kyseinen akku on vaihdettava uuteen ja siitä on tehtävä reklamaatio toimittajalle.
Tarkista latausjännite. Katso taulukko: Latausjännitteet.
Vuosittainen tarkastus
Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota. Jos navoissa on korroosiota: Tarkasta, ettei akusta vuoda happoa. Puhdista sitten navat ja kytke akku takaisin. Voitele sitten napa akkurasvalla.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Lue ja merkitse muistiin keskivirta.
Tarkasta, että kaikki liitännät ovat kunnolla kiinni eikä missään ole välystä.
Tarkista, että puhallin (jos laitteessa on puhallin) toimii kunnolla. Puhdista puhallin tarvittaessa. Puhallin on vaihdettava 5–8 vuoden kuluttua.
Tarkista latausjännite mittaamalla se yleismittarilla akuista.
Irrota akut ja anna niiden levätä 10–15 minuuttia. Mittaa sitten kunkin akun napajännite. Kytke akut uudelleen.
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
