Tietoja

ECO-sarja on luotettava ja pieni akkuvarmuuskopio käytettäväksi kulkujärjestelmien, lukitusjärjestelmien ja muiden kuormien kanssa. Akun varmuuskopioissa on ohjattu lataus*, joka estää akkuja ylikuormittumasta, mikä pidentää merkittävästi

Huomautus

Laite on asennettava seinälle sisätiloihin.

Lämpötilan on oltava 15–30 °C.

Verkkojännite on katkaistava asennuksen ajaksi.

Ainoastaan valtuutetut henkilöt saavat asentaa ja huoltaa laitteen.

Katso asennusvideo


https://www.milleteknik.se/eco-s-och-eco-m-installation-och-driftsattning/

Nimi, tuotenumero ja e-numero

Taulu 1. Nimi, artikkelinumero ja sähköpostiosoite.

Nimi

Tuotenumero

E-numero

ECO 12V 10A M

ME01C10212P100

52 135 19

ECO 12V 5A S

SM01C10212P050

52 136 50

ECO 24V 10A M

ME01C10224P100

52 135 22

ECO 24V 3A S

SM01C10224P030

52 135 16

ECO 24V 5A M

ME01C10224P050

52 135 21



Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Käyttöohje ruotsiksi alkuperäisenä.[1].

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Symbolit

Taulu 2. Symbolin selitys

Symbolit

Nimellisarvo

Selitys


Varoitus

Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa


Huomautus

Käytetään täydentäviin tietoihin, jotka selventävät tekstiä.


Huomio / Tärkeää

Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin.


Vinkkejä

Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten.


CE-merkintä

Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen.


Lue käyttöohje

Lue käyttöohje ennen asennusta ja huoltoa.

soptunna_atervinning.ai

Älä hävitä kotitalousjätteeseen

Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen.

Recycle001.svg

Kierrätys

Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti.

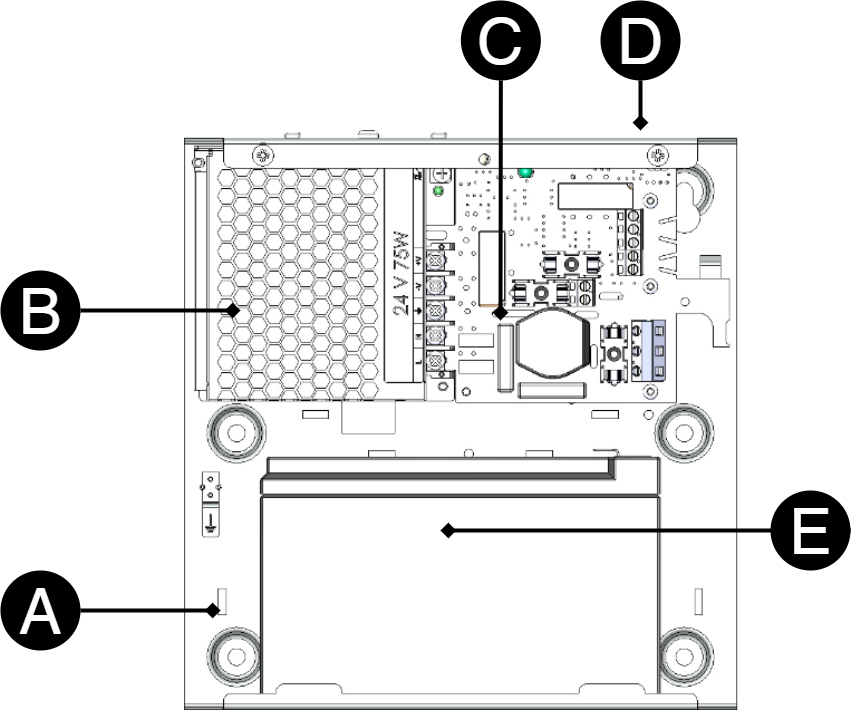

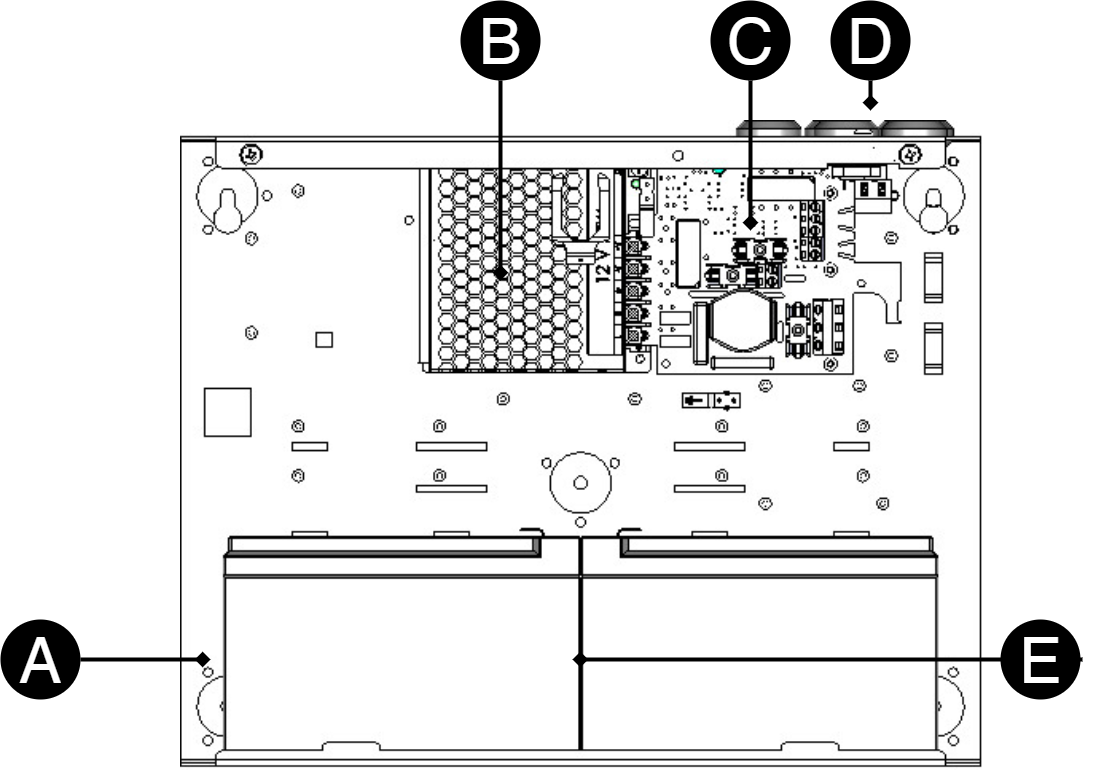

Osaluettelo

Osaluettelo ECO 12V 10A M, ECO 24V 5A M, ECO 24V 10A M

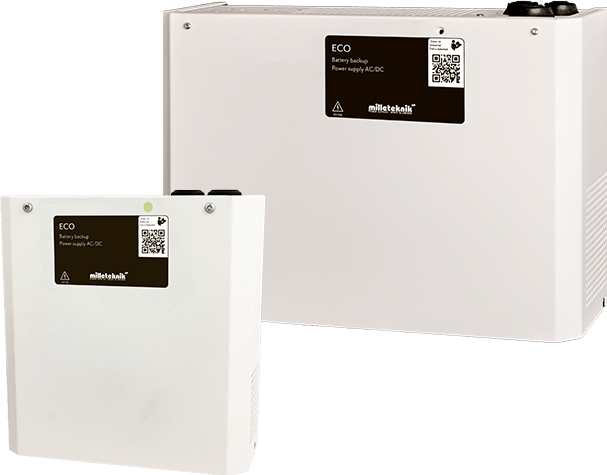

Vasen: ECO S. Oikea ECO M.

Taulu 3. Osaluettelo

Kirjain

Selitys

A

Kaappi jauhemaalattua metallilevyä.

B

Virtalähde, sijainti ja tyyppi vaihtelevat kokoonpanon mukaan.

C

Emolevy.

D

Kaapeliläpiviennit.

E

Paikka akuille.



Kotelo

Asennus - seinäasennus

  • Tuotteet on asennettava vakaalle seinälle tai kiinnityslevylle, jonka kantavuus on riittävä kotelon painoon nähden, paristot mukaan lukien.

  • Kotelo on asennettu pystysuoraan.

  • Käytä neljää ruuvia, joiden halkaisija on 4—5 mm alustasta riippuen.

  • Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.

  • Asennettaessa kipsilevylle on käytettävä seinäankkureita tai laajenntimia.

  • Betoniin tai tiiliin asennettaessa käytetään tapit tai vastaavat kiinnitykset.

  • Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa.

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti 1,4—1,8 m lattian yläpuolelle.

  • Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.

  • Ulkokäyttöön saa käyttää vain ulkokäyttöön tarkoitettuja koteloita, joiden IP-luokka on määritelty.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

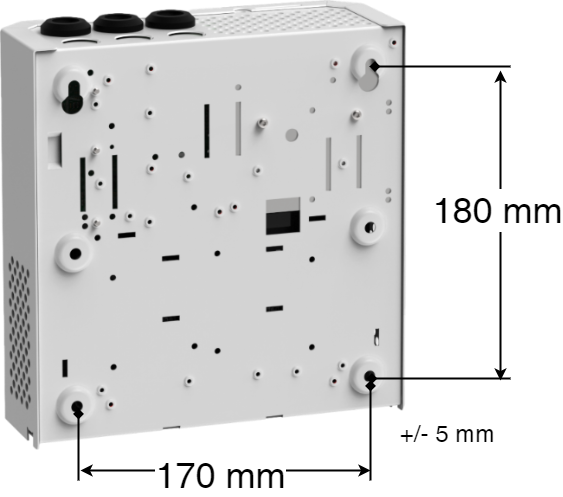

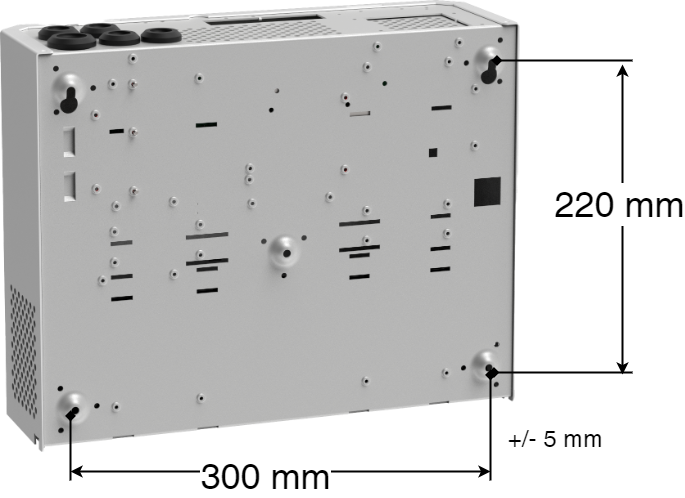

Seinäasennus

Asenna kotelo neljällä seinään sopivalla ruuvilla.

Ruuvin kannan ja seinän välisen etäisyyden tulee olla 1,5–2 mm.

Jätä mieluusti 100 mm:n ilmarako laitteen ympärille.


Vasemmalla: S-kotelo. Oikealla: M-kotelo.

Akut – sijoitus ja kytkentä

ECO S 12 V akun liitäntä

Varo

Tarkista akun jännite, kun kytket päälle. Ennen asennusta kunkin yksittäisen akun jännite on mitattava. Älä koskaan kytke kahta akkua, joiden liitäntäjännite eroaa yli 0,3 V (enintään 0,4 V). Liian suuri jännite-ero voi viitata akun vaurioitumiseen ja johtaa suorituskyvyn heikkenemiseen, akun vaurioitumiseen tai ylikuumenemiseen tulipalon vaaran kanssa.

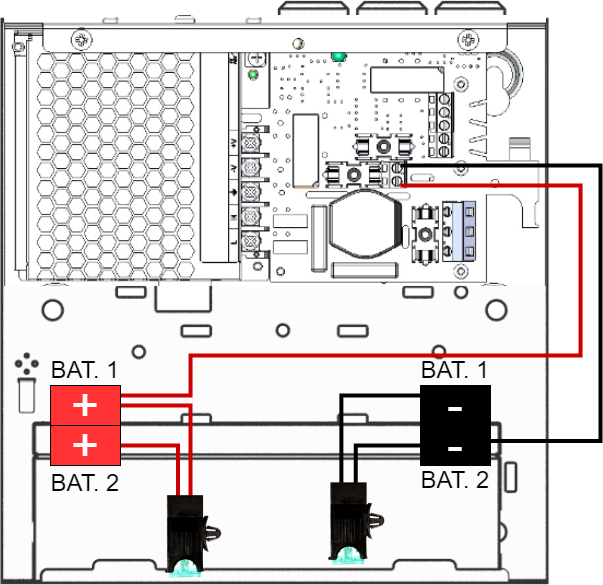

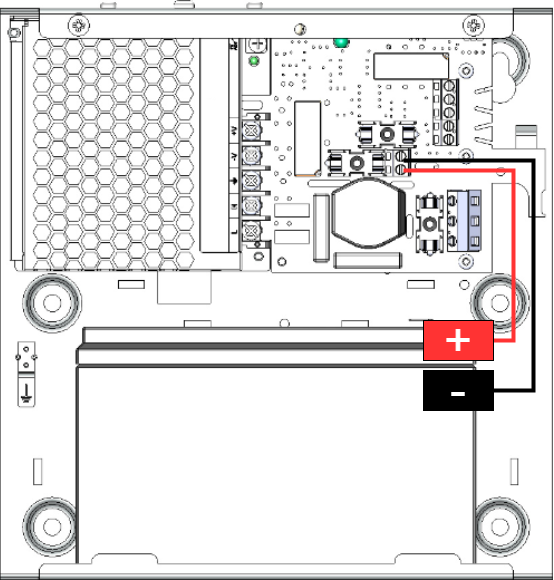

Kuva 1. Akun kytkeminen
Akun kytkeminen
Akun kytkeminen

Vasen ECO 12V 1 akulla. Oikea ECO 12 V kahdella akulla.



12 V akulla: Emolevyn akkukaapelit on kytketty akun plus- ja miinusnapaan. Akun sulake on piirilevyssä.

12 V kahdella akulla: Emolevyn akkukaapelit liitetään kunkin akun akun plus- ja miinusnapaan. Sulakkeet on kytkettävä jokaiseen akun napaan. Sulake miinusnapoissa ja sulake plusnapoissa.

Huomaa

Laitteen mukana pussissa toimitettuja varokkeita ei saa käyttää, kun käytetään 1 akkua.

Akkujen liitäntä, 24V

Varo

Tarkista akun jännite, kun kytket päälle. Ennen asennusta kunkin yksittäisen akun jännite on mitattava. Älä koskaan kytke kahta akkua, joiden liitäntäjännite eroaa yli 0,3 V (enintään 0,4 V). Liian suuri jännite-ero voi viitata akun vaurioitumiseen ja johtaa suorituskyvyn heikkenemiseen, akun vaurioitumiseen tai ylikuumenemiseen tulipalon vaaran kanssa.

Verkkojännite on katkaistava akkuja kytkettäessä

  1. 1. Aseta akut paikalleen sivulta siten, että akkujen navat osoittavat keskelle. Käytä asennuksessa ja akkujen vaihdossa vain uusia akkuja.

  2. 2. Kytke varokkeet akkuihin. Kytke punainen kaapeli + (plus) ja musta kaapeli - (miinus)

  3. 3. Kytke kaapelit varmennusakusta akkuihin. Kytke punainen kaapeli + (plus) ja musta kaapeli - (miinus)

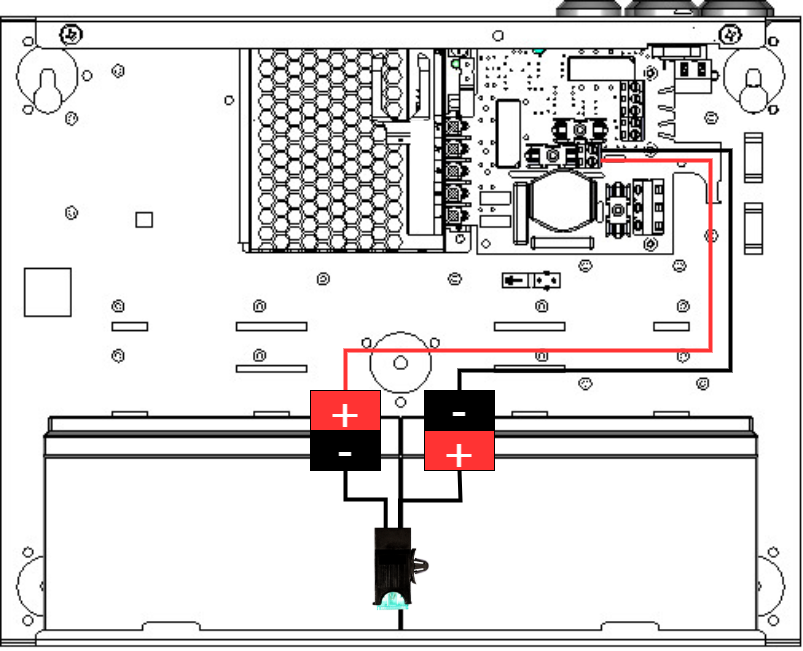

Kuva 2. Aseta akku paikalleen sivulta siten, että akun navat osoittavat keskelle.
Aseta akku paikalleen sivulta siten, että akun navat osoittavat keskelle.

Kuvassa näytetään, miten kaapelit on kytkettävä.



CEO3-ECO

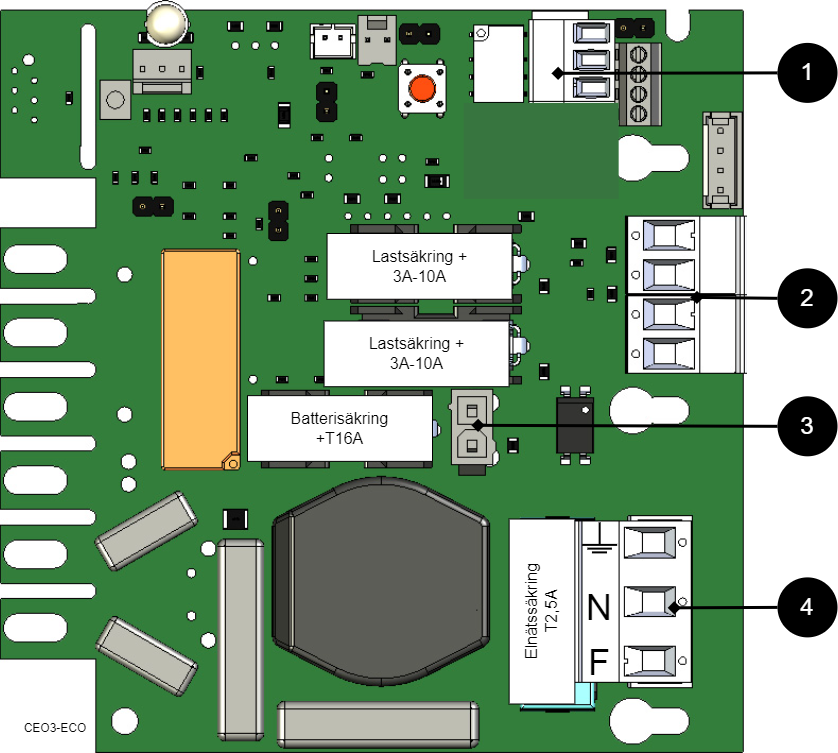

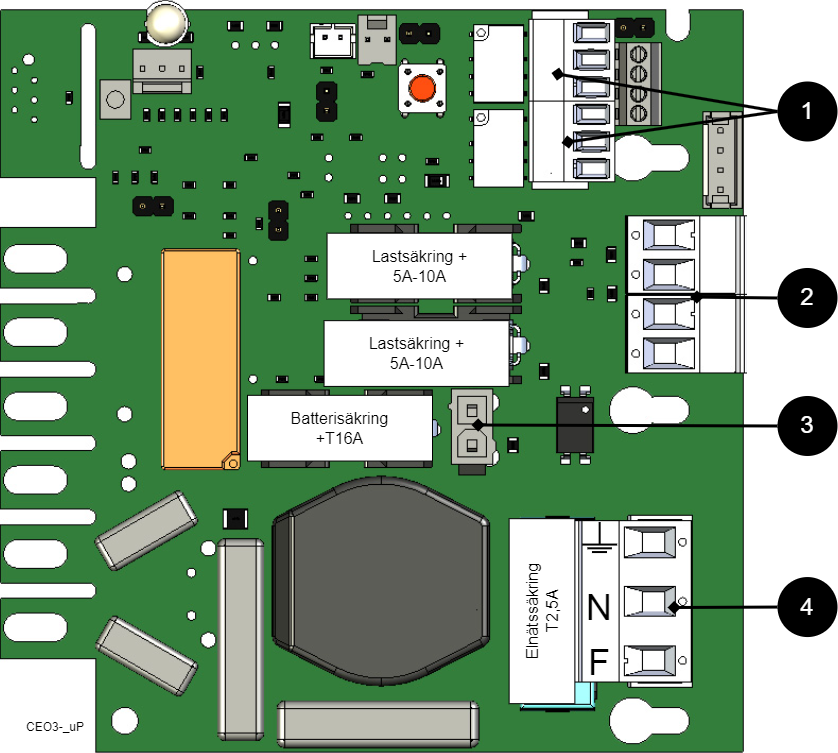

Emolevyn kuvaus

Kortilla on useita yhteyksiä, alla kuvataan ne, joita tarvitaan laitteen kytkemiseen.

Kytke tässä järjestyksessä

Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.

Taulu 4. Kytke tässä järjestyksessä

Nro

Selitys

1

Kytke hälytys.

2

Kytke kuorma

3

Kytke akut

4

Kytke verkkovirta.



Kytke hälytys

Kytke hälytys liittimeen P3.

Taulu 5. Kytke hälytys P3

P3:4-6

Selitys

Summahälytys

P3:4

NC

P3:5

Com

P3:6

NO

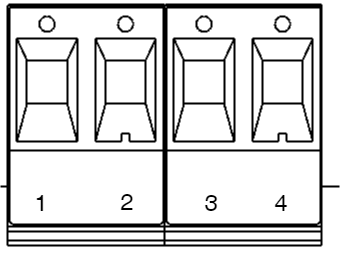

Kuormaliitännät

Taulu 6. Kuormaliitännät

Piirilevyn numero

Selitys

P2:1

Liitäntä kuormalle 1+.

P2:2

Liitäntä kuormalle 1 -.

P2:3

Liitäntä kuormalle 2+.

P2:4

Liitäntä kuormalle 2 -.



Max virta

Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.

Vaara

Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2

Kytke verkkovirta emolevyyn liittimellä

Kiinnitä F ja N nippusiteillä.

Tärkeää

Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.

Tärkeää

jamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy on maadoitettu kotelon kiinnityspisteiden kautta, mikä varmistaa asianmukaisen potentiaalin tasauksen piirilevyn ja kotelon välillä. Kansi on myös maadoitettu kannen ja kotelon välissä maadoituskaapelin/maadoituspunoksen kautta jatkuvuuden ja EMC-toiminnan ylläpitämiseksi

Kuva 3. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 7. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Varokkeet

Taulu 9. Sulakkeet.

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

ECO 24V 3A S

F2, F6

T3A

Kuormavaroke +

ECO 12V 5A S ECO 24V 5A M

F2, F6

T5A

Kuormavaroke +

ECO 12V 10A M ECO 24V 10A M

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke



Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

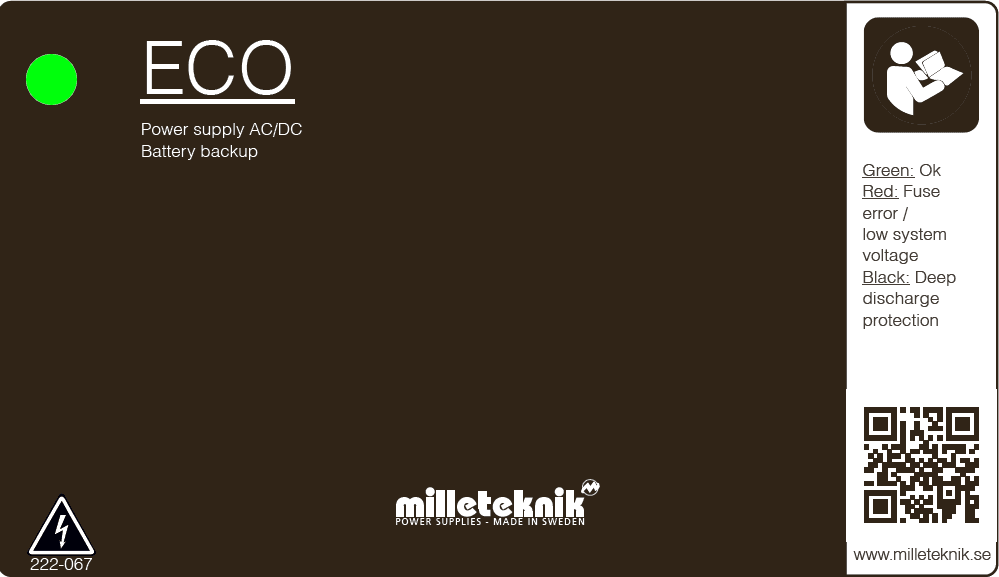

Hälytys näytetään kaapin ovessa / merkkivalolla

Normaalitilassa merkkivalo palaa vihreänä.

Taulu 10. Hälytys näkyy kaapin ovessa / merkkivalo.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Punainen valo

Alijännite, palaa punaisena sähkökatkoksen sattuessa, kunnes akun jännite laskee alle hälytysrajan.



Kun järjestelmä on toiminnassa: Jos merkkivalo on sammunut, syväpurkaussuojaus on toiminut.

Tuoteseloste – Tekniset tiedot

Tuoteseloste / Tekniset tiedot

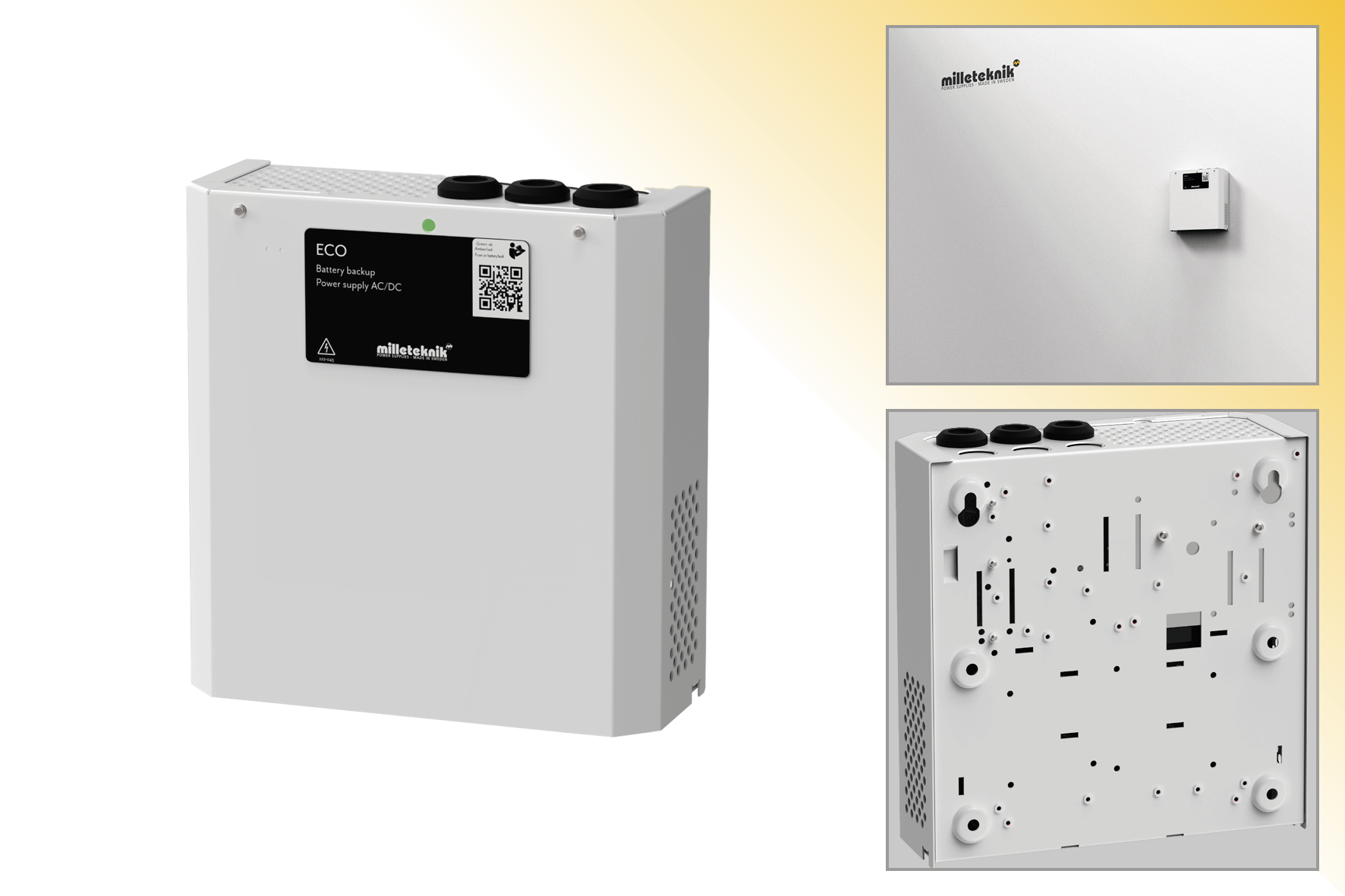

Kuva 4. ECO S
ECO S

ECO S on tarkoitettu seinälle asennettavaksi.

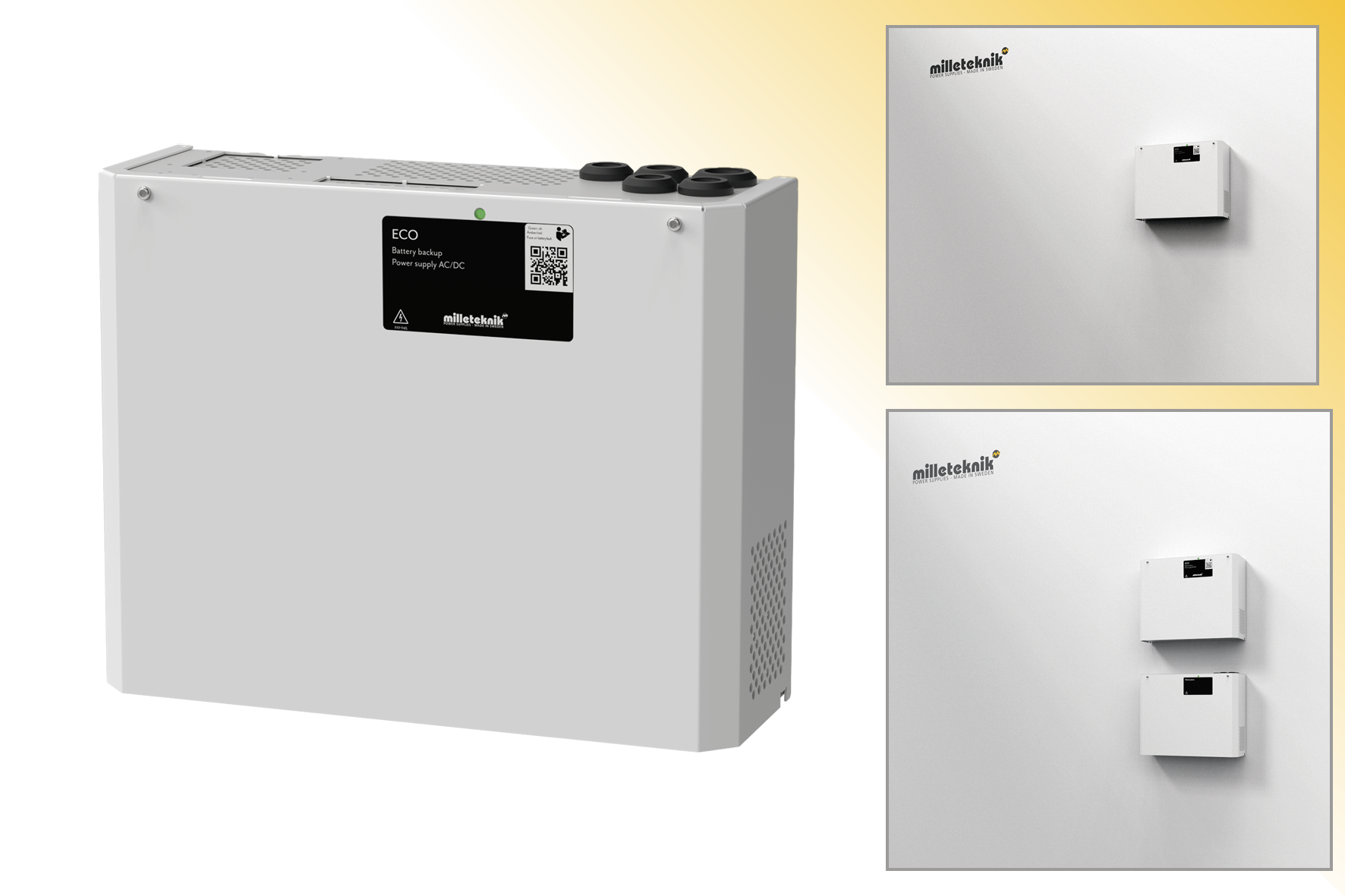

Kuva 5. ECO M
ECO M

ECO M on tarkoitettu seinälle asennettavaksi.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Nimi, tuotenumero ja e-numero

Taulu 11. Nimi, artikkelinumero ja sähköpostiosoite.

Nimi

Tuotenumero

E-numero

ECO 12V 10A M

ME01C10212P100

52 135 19

ECO 12V 5A S

SM01C10212P050

52 136 50

ECO 24V 10A M

ME01C10224P100

52 135 22

ECO 24V 3A S

SM01C10224P030

52 135 16

ECO 24V 5A M

ME01C10224P050

52 135 21



Tietoja

ECO-sarja on luotettava ja pieni akkuvarmuuskopio käytettäväksi kulkujärjestelmien, lukitusjärjestelmien ja muiden kuormien kanssa. Akun varmuuskopioissa on ohjattu lataus*, joka estää akkuja ylikuormittumasta, mikä pidentää merkittävästi

Käyttökohteet

Käytetään pääasiassa seuraavissa:

Hälytys

Laite hälyttää:

Alijännite / alhainen akun jännite.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Varmennusakun testaus ennen 230 V:n asennusta

Testi "cold start" tarkoittaa, että varmennusakku voidaan ottaa käyttöön vain akut kytkettyinä ilman, että varmennusakku on kytketty 230 V:n jännitteeseen. Tämä on hyödyllistä, jos asentaja ei ole valtuutettu sähköasentaja, mutta haluaa silti pystyä testaamaan järjestelmän.

Määräykset ja sertifioinnit

Määräykset ja sertifioinnit

Taulu 12. Tuote täyttää seuraavat vaatimukset.

EMC:

EMC-direktiivi 2014/30EU

Sähkö:

Pienjännitedirektiivi: 2014/35/EU

CE:

CE-direktiivi 765/2008

Konedirektiivi

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.

Ekosuunnittelu

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa



Tehokkuus (%)[a]

Valmiustilan kulutus, tyypillinen (W):

87%

0,90 W

88%

1,10 W

87%

1,50 W

88%

1,70 W

89%

1,70 W

[a] Nimelliskuormituksella.

soptunna_atervinning.ai

Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)

Taulu 13. Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla):

Järjestelmän jännite

Akkujen lukumäärä

Akkutyyppi

Kuorma 0,1 A

Kuorma 0,3 A

Kuorma 0,6 A

Kuorma 1 A

Kuorma 1,5 A

Kuorma 2 A

12 V

1 kpl

2,3 Ah

12 h

4 min

2 h

1 h

40 min

20 min

12 V

1 kpl

7,2 Ah

42 h

19 h

10 h

5 h

3 h

2 h

24 V

2 kpl.

2,3 Ah

12 h

4 h

2 h

1 h

40 min

20 min

24 V

2 kpl.

4,5 Ah

24 h

8 h

4 h

2 h

1,5 h

40 min



Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: CEO3

Taulu 14. Ohjauskortti, akkuvaraus

Tietoja

Selitys

Nimike

CEO3-ECO

Tuotekuvaus

CEO 3 on seuraavan sukupolven piirilevy yksinkertaisempia varmennusakkuja varten. Kehittyneitä ominaisuuksia, jotka eivät aiemmin olleet mahdollisia yksinkertaisemmissa varmennusakuissa, on nyt saatavana vakiovarusteena. CEO 3 on yksinkertaisempien varmennusakkujen luotettava sydän, jossa on aiempaa vähemmän komponentteja, mikä vähentää ympäristövaikutuksia.

Mitat

120 x 55 mm x 52 mm

Tehonkulutus:

50 mA

Varokkeet

Katso taulukko: Varokkeet.

Lähdöt

Lähtö: kaksi kuormalähtöä, jotka ovat priorisoituja kuormalähtöjä (= aina jännite).

Varoke

Kuormalähtö: + varokkeella. katso taulukko

Maksimikuorma

Maksimikuorma on 10 A kuormalähtöä kohti (T2A on tehtaalla asennettu), ja kortin kokonaiskuormitus ei saa ylittää 16 A.

Hälytyslähdöt

yksi

Hälytys

Alijännite, palaa punaisena sähkökatkon sattuessa, kunnes akun jännite laskee alle hälytysrajan.

Hälytys

Lauennut kuormavaroke, potentiaalivapaa kytkentä. Sulkeva CO/NO.

Ilmaisu

Toimintatilat, hälytykset ja viat ilmaiseva merkkivalo. Toiminnan ilmaisu: yksi merkkivalo kuormalähtöä kohti +/-. Vihreä valo = normaali toiminta.



Ohjaa hälytysrajaa JU2:lla
Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Varokkeet
Taulu 16. Sulakkeet.

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

ECO 24V 3A S

F2, F6

T3A

Kuormavaroke +

ECO 12V 5A S ECO 24V 5A M

F2, F6

T5A

Kuormavaroke +

ECO 12V 10A M ECO 24V 10A M

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke



Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Virtalähde

Virtalähde - Tekniset tiedot RS-75-12

Laite:

ECO 12V 5A S

Tietoja

Selitys

Lähtöjännite:

13,6 V

Lähtövirta

0 A - 6 A

Lähtöjännite, aaltoilu

120 mVp-p

Ylijännite

13,8 V - 16,2 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

84,5 %

Virranrajoitus:

110 % - 180 %

Tasajännite:

+/- 1,0 %

Säätötarkkuus:

+ / - 0,5 %

Tulovirta (230 V)

1,2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

85 V AC - 264 V AC

Nimellisteho

25,2 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot LRS-150-12

Laite:

ECO 12V 10A M

Tietoja

Selitys

Lähtöjännite:

13,6 V

Lähtövirta

0 A - 12,5 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

13,8 V - 16,2 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

87,5 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

* / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

150 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot LRS-75-24

Laite:

ECO 24V 3A S

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 - 3,2 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

90 %

Virranrajoitus:

110 % - 150 %

Tasajännite:

+/- 1,0 %

Säätötarkkuus:

* / - 0,5 %

Tulovirta (230 V)

0,85 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

85 V AC - 264 V AC

Nimellisteho

76,8 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot LRS-150-24

Laite:

ECO 24V 5A M

Tietoja

Selitys

Lähtöjännite

27,3 V

Lähtövirta:

0 A - 6,5 A

Lähtöjännite, aaltoilu

200 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+ / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

156 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

ECO 24V 10A M

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

Kotelot - Tekniset tiedot S

Tietoja

Selitys

Nimi

S

Kotelointiluokka

IP 20

Mitat

Korkeus: 230 mm, leveys: 216 mm, syvyys: 85 mm.

Korkeusyksiköt

-

Asennus

Seinä

Ympäristön lämpötila:

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Jauhemaalattu pelti

Väri

Valkoinen

Kaapeliläpiviennit, lukumäärä

3

Koteloon sopivat akut

1 kpl 12 V, 2,3 Ah.

2 kpl 12 V, 2,3 Ah.

2 kpl 12 V, 4,5 Ah.

Puhallin

Nro

Kotelot - Tekniset tiedot M

Tietoja

Selitys

Nimi

M

Kotelointiluokka

IP 20

Mitat

Korkeus: 272 mm, leveys: 344 mm, syvyys: 115 mm.

Korkeusyksiköt

-

Asennus

Seinä

Ympäristön lämpötila:

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Jauhemaalattu pelti

Väri

Valkoinen

Kaapeliläpiviennit, lukumäärä

5

Koteloon sopivat akut

2 kpl 12 V 7,2 Ah.

2 kpl 12 V 14 Ah.

Puhallin

Nro 5 A, 12–24 V laitteet.

Kyllä: 10 A, 24 V laitteet.

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

ECO serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu

Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.

CE-merkintä

Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.


Tekninen tuki

Tarvitsetko apua asennuksessa tai kytkemisessä?

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Akut

Akut eivät sisälly

Akut myydään erikseen.

2,3 Ah, 12 V AGM-akku

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyhappoakku.

12 V

2,3 Ah

Taulu 17. 6+ Design life* akku

Tuotenumero

E-numero

Tuotteen nimi

Liitinrima

Mitat. Korkeus, leveys, syvyys

Paino

Tuote

MT113-12V02-01

5230578

UPLUS 12V 2,3Ah 6+ Design life -akku

Lattaliitin 4,8 mm

60x178x35 mm

1,0 kg

UPLUS



4,5 Ah 12 V AGM-akku

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyhappoakku.

12 V

4,5 Ah

Taulu 18. 6+ Design life* akku

Tuotenumero

E-numero

Tuotteen nimi

Liitinrima

Mitat. Korkeus, leveys, syvyys

Paino

Tuote

MT113-12V04-01

5230577

UPLUS 12V 4,5Ah 6+ Design life -akku

Lattaliitin 4,8 mm

107x90x70 mm

1,5 kg

UPLUS



Varakäyttöajat – yleiskatsaus

Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.

Tärkeää

Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.

Koskee uusia akkuja.

Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.

Taulu 19. Varakäyttöaika 12 V laitteet – ilman akkukoteloa

Keskivirta

14 Ah

(2 kpl 7,2 Ah

akkua)

28 Ah

(2 kpl 14 Ah

akkua)

40 Ah

(2 kpl 20 Ah

akkua)

Keskivirta

Varakäyttöaika (noin), minuuttia

1 A

485

970

1300

2 A

380

560

810

4 A

165

330

490

6 A

120

245

360

8 A

100

210

310

10 A

80

160

240



Taulu 20. Varakäyttöaika 24 V laitteet – ilman akkukoteloa

Kuormitus

7,2 Ah

14 Ah

28 Ah

45 Ah

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Taulu 21. Valmiusaika 24 V laitteet – akkukotelolla, 28–70 Ah

Keskivirta

28 Ah

42 Ah

65 Ah

70 Ah

-

4 akkua

(14 Ah)

6 akkua

(14 Ah)

4 akkua

(20Ah + 45 Ah)

10 akkua

(7 Ah)

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Kirjoitusvirheiden varaa.

Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

+46 31 340 02 30

www.milleteknik.se



[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi

2025-12-16
